复旦微：鉴权芯片在Qi2应用及介绍

前言

2023（秋季）亚洲充电展在8月23-25日在深圳福田会展中心3号馆举办，届时将会汇聚数百家知名企业参展。此次展会以推动充电行业交流与发展，打造一个关于技术交流的平台为目的，通过对行业的发展趋势的交流和相互间的技术交流，寻找产业升级新机遇，研判未来趋势，商讨行业观点并深化合作，结合国内外经济发展情况，推动构建产业间的相互合作。

Qi2标准的发布，让无线充电市场焕发出新的活力，Qi2标准强制要求充电器支持高度安全的鉴权方法，即在Qi充电器里面内置一颗鉴权芯片。如果无线充厂商想自家产品支持Qi2标准，就需要内置鉴权芯片来完成，但鉴权芯片需要经过复杂的认证环节才能成功，所以无线充厂商不能绕开鉴权芯片来获得Qi2认证，保护了Qi2标准的安全和稳定性，同时在一定程度上保障了用户Qi2产品的安全与质量。

担任本次演讲的是上海复旦微电子集团股份有限公司安全与识别事业部负责安全芯片的市场经理郭益冬先生，在本次演讲中为我们带来了《鉴权芯片在Qi2应用及介绍》的精彩演讲。

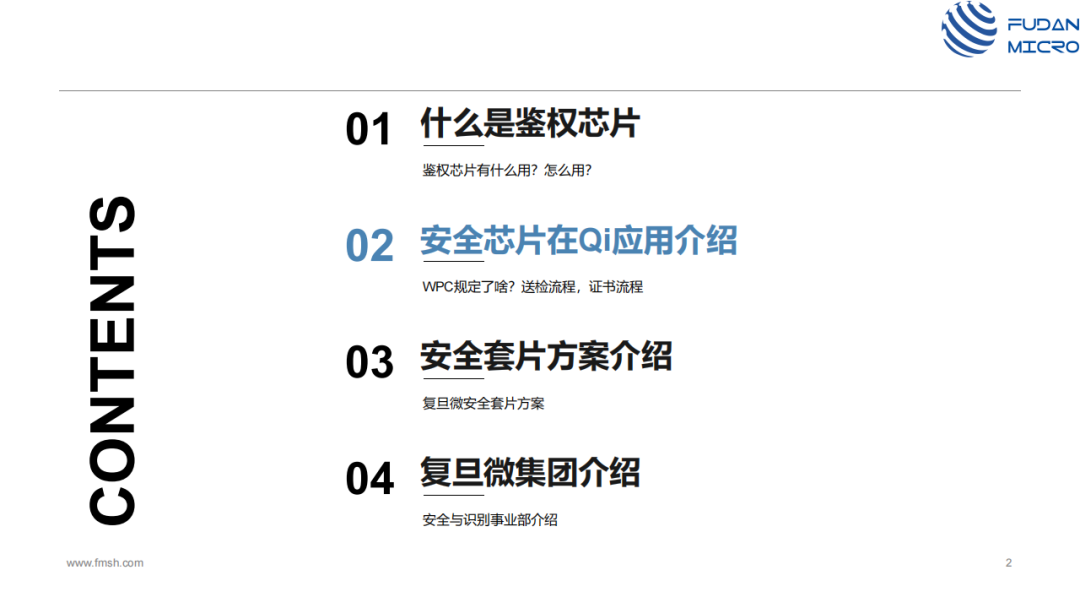

本次演讲分为4个部分，第一个部分什么是鉴权芯片和鉴权芯片的作用；第二部分安全芯片在Qi应用介绍和在WPC中Qi标准的规定，以及送检和认证的流程，也是本次演讲的重点；第三部分来自复旦微的安全套片方案介绍；第四部分复旦微集团的介绍，主要是安全与识别事业部的介绍。

Qi标准的鉴权芯片，最早是为了在Qi 1.3中引入对获得Qi认证的无线充电器进行身份验证需求产生的，鉴权芯片又被称为安全芯片，具有多样化功能，相比较常规的MCU芯片，鉴权芯片更加强调安全性，它可以用硬件实行安全算法，提供防伪认证、通讯保护、保护密钥数据等功能，Qi2标准进一步推动鉴权芯片的普及。

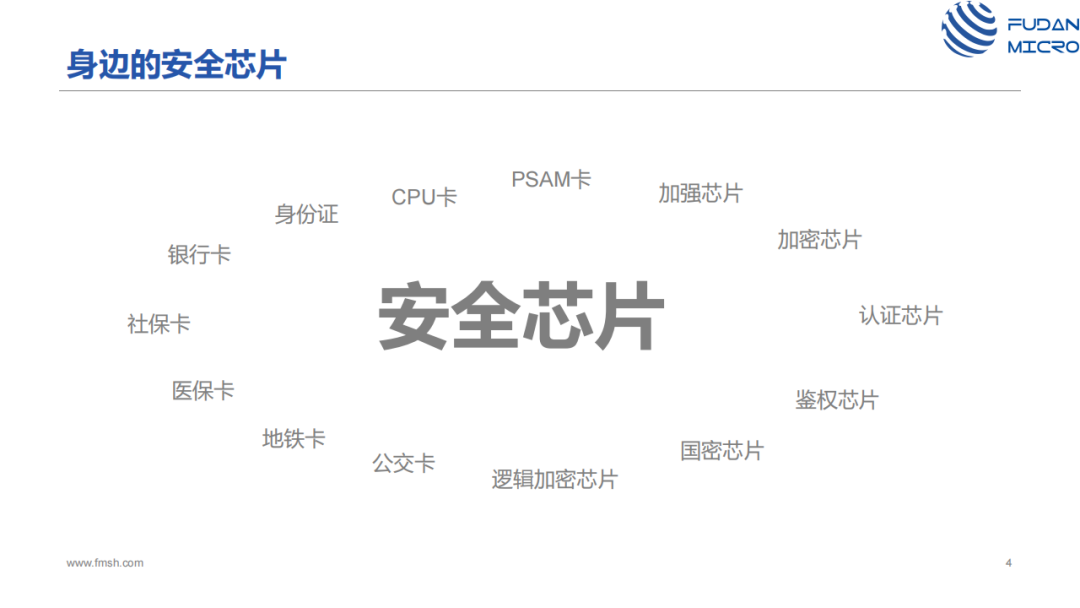

日常生活中，常见内置安全芯片的产品有银行卡、身份证、社保卡、地铁卡、公交卡等产品，目前，安全芯片已被广泛应用在消费、支付、交通等领域里。

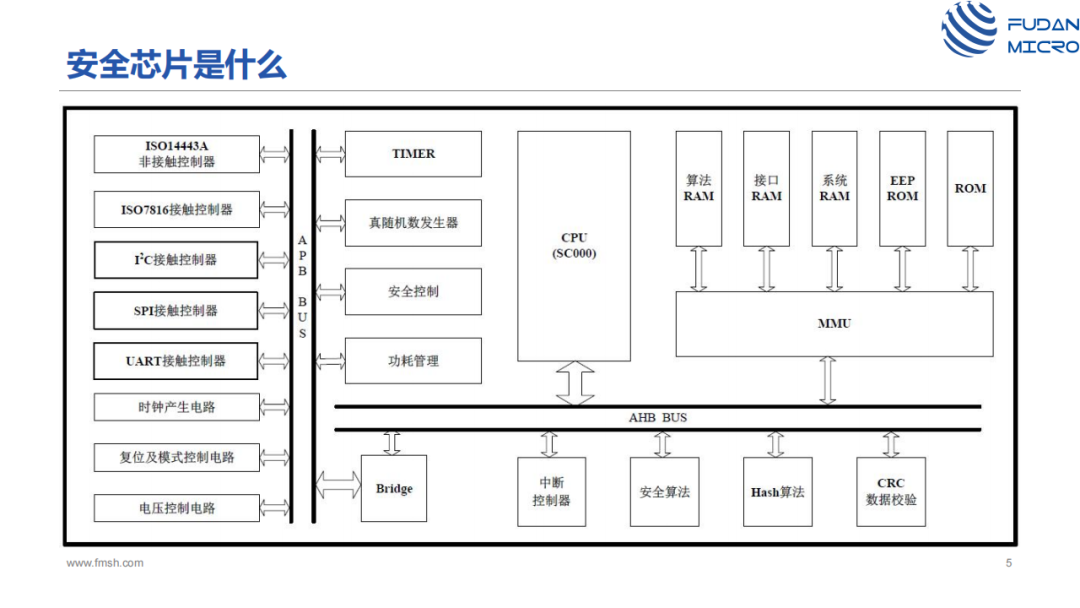

安全芯片就是可信任平台模块，是一个可独立进行密钥生成、加解密的装置，内部拥有独立的处理器和存储单元，可存储密钥和特征数据，为产品提供加密和安全认证服务，保障产品使用过程中的安全。

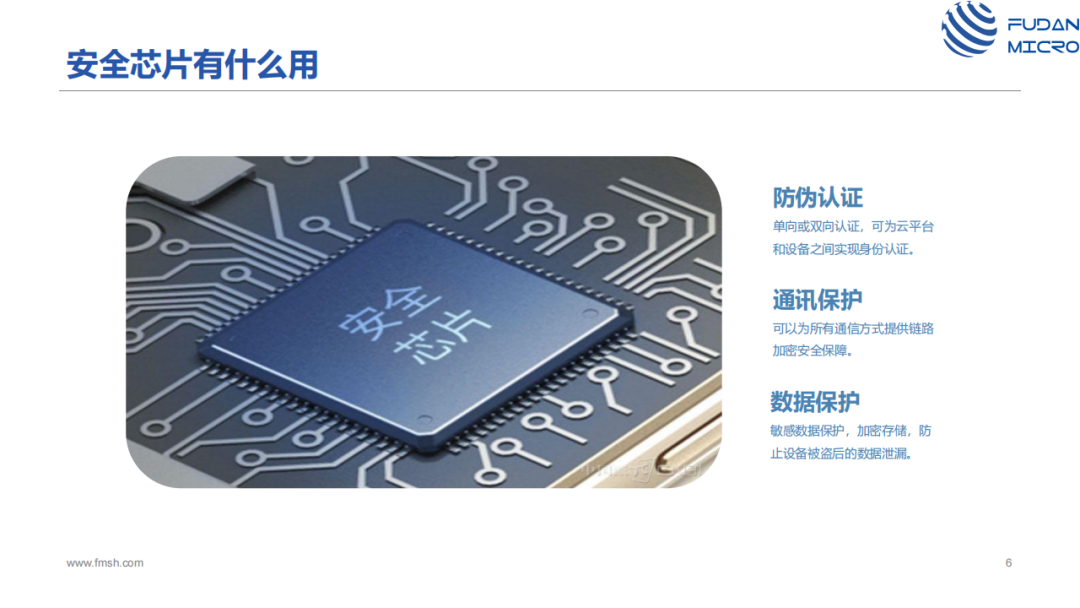

安全芯片主要是用于防伪认证、通讯保护、数据保护，通过加密生成或设计出一个能够储存在硬件中的密钥，当验证通过后才能正常使用，从而实现保护产品安全。

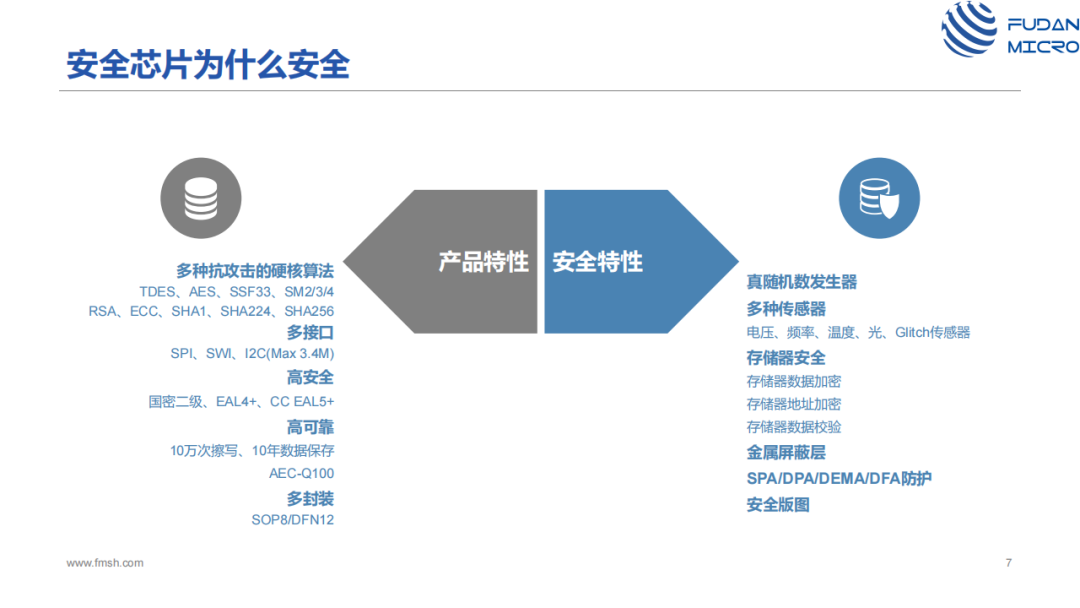

安全芯片对数据进行高可靠性的加密处理，让安全芯片可以在规定范围内保护产品的安全。拥有多种抗攻击的硬核算法、多接口、高安全、高可靠、多封装的产品特性，以及真随机数发生器、多种传感器、存储器安全、金属屏蔽层、SPA/DPA/DEMA/DFA防护、安全版图的安全特性。

第二部分安全芯片在Qi应用介绍的讲解。

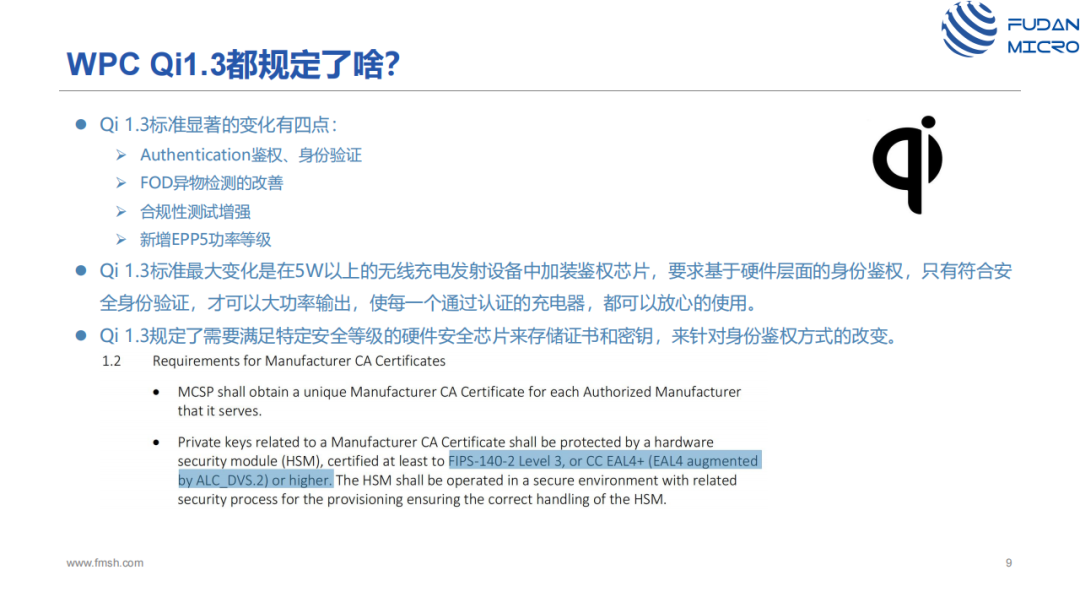

WPC Qi1.3标准显著的变化有四点，分别是Authentication鉴权和身份验证、FOD异物检测的改善、合规性测试增强、新增EPP5功事等级。其中最大的变化是在5W以上的无线充电发射设备中加装鉴权芯片，要求基于硬件层面的身份鉴权，只有符合安全身份验证，才可以大功率输出，使每一个通过认证的充电器，用户都可以放心的使用。标准还规定了需要满足特定安全等级的硬件安全芯片来存储证书和些钥，来针对身份鉴权方式的改变。

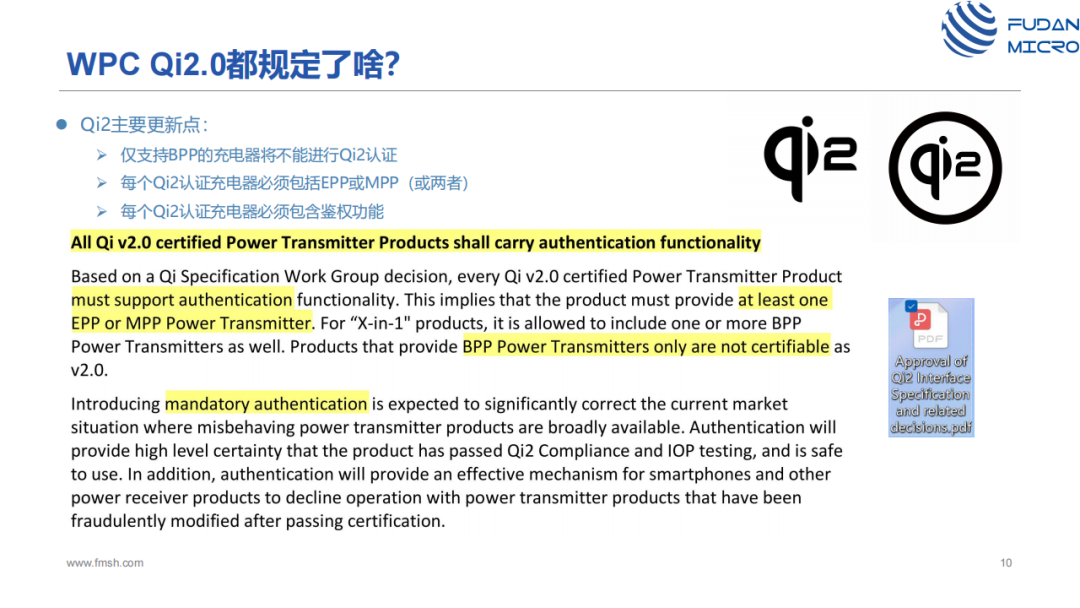

Qi2标准的主要更新点是仅支持BPP的充电器将不能进行Qi2认证、每个Qi2认证充电器必须包括EPP或MPP (或两者)、每个Qi2认证充电器必须包含鉴权功能。增加的更多强制性安全功能用以维护用户与厂商的无线充电的权益，让用户用上放心的无线充电器。

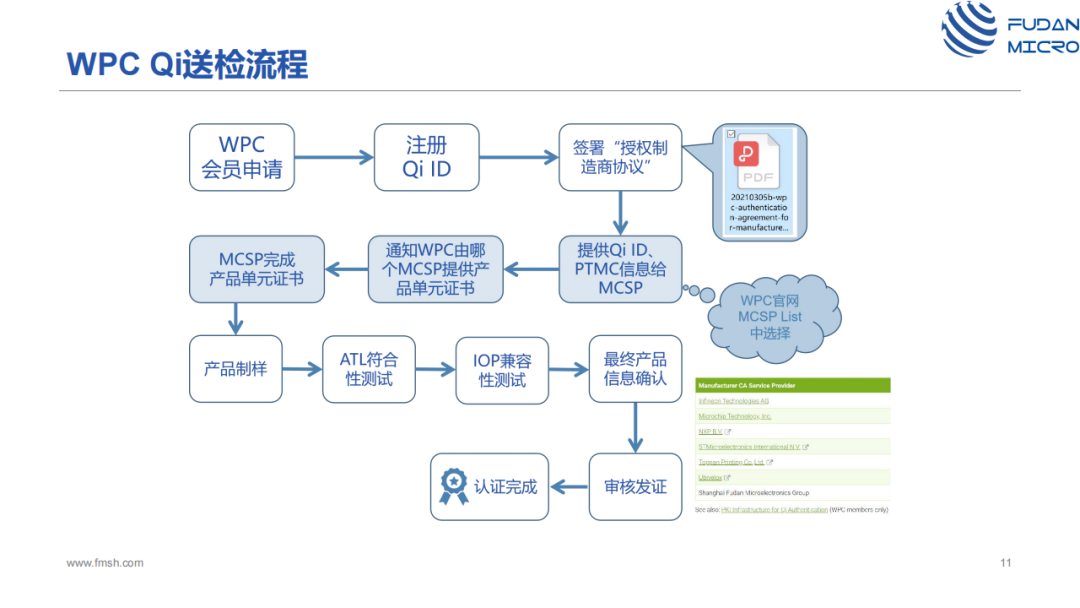

WPC Qi送检流程如图所示，需要先成为WPC的会员后注册Qi ID再签署“授权制造商协议”后才能开始，提供Qi ID、PTMC信息给MCSP，接着是通如WPC由哪个MCSP提供产品单元证书，MCSP完成产品单元证书后进行产品制样，进行ATL符合性测试和IOP兼容性测试，确认产品信息并通过测试后审核发证，至此完成WPC Qi送检流程。

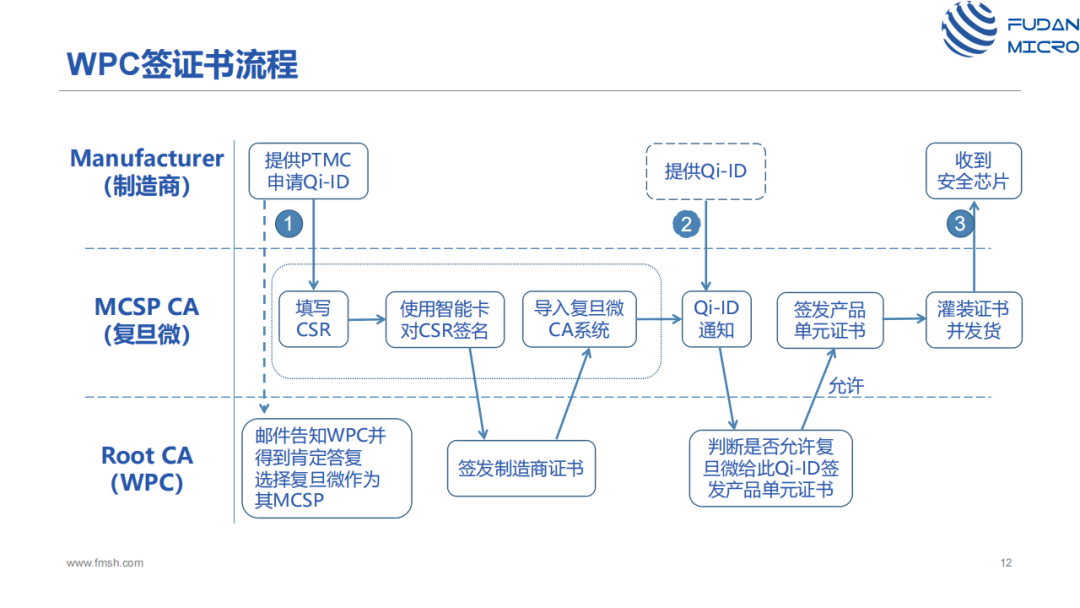

WPC签证书流程需要三个角色。首先由制造商提供需要申请Qi ID和PTMC，每个客户的PTMC都是唯一的，如果厂商需要开发多款产品，需要对应申请多个Qi ID。然后需要通知WPC选择MCSP，并等待得到WPC的回复。

MCSP将根据制造商提供的信息填写一个CSR表格，并使用WPC提供的PSAM卡进行签名。然后MCSP将把CSR表格提交给WPC，并等待WPC签发制造商的证书。过程中制作商需要注意一个时间点，因为WPC每个月只签发一次证书，如果错过该时间点，就需要等待下一次时间周期。一旦MCSP获得了WPC签发了证书，MCSP将在CA系统中导入这些证书，并根据客户的不同Qi ID生成产品单元证书。最后，MCSP将灌装完密钥的鉴权芯片发货给客户。在WPC签证书的流程中，MCSP需要提供非常全面且专业的服务，所以选择一个合适的MCSP可以事半功倍，

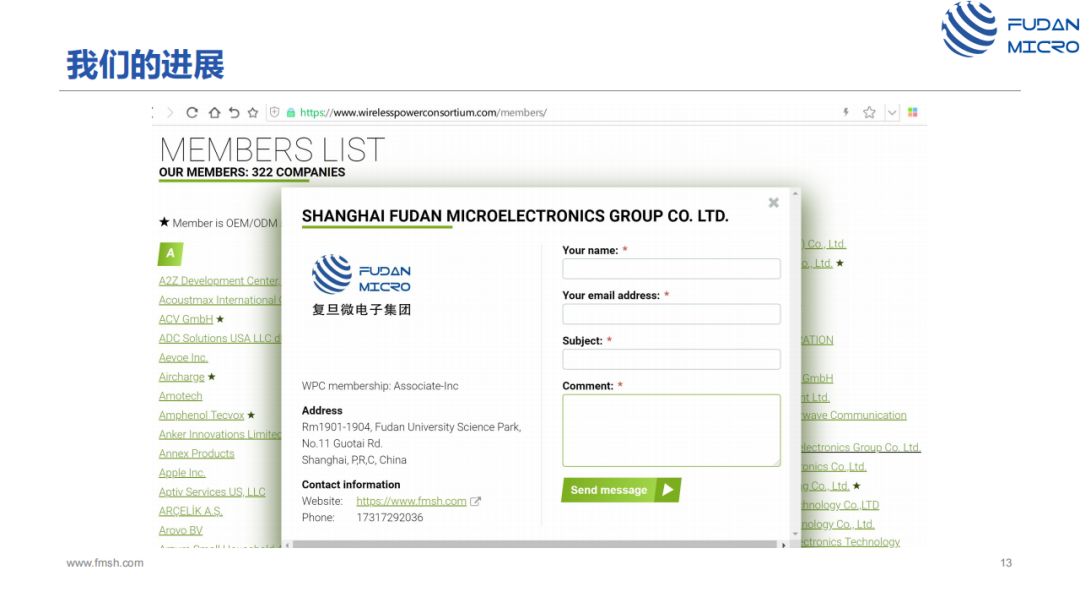

所有的会员信息都可以在WPC官网上查看，目前所有的MCSP也可以在官网上找到。

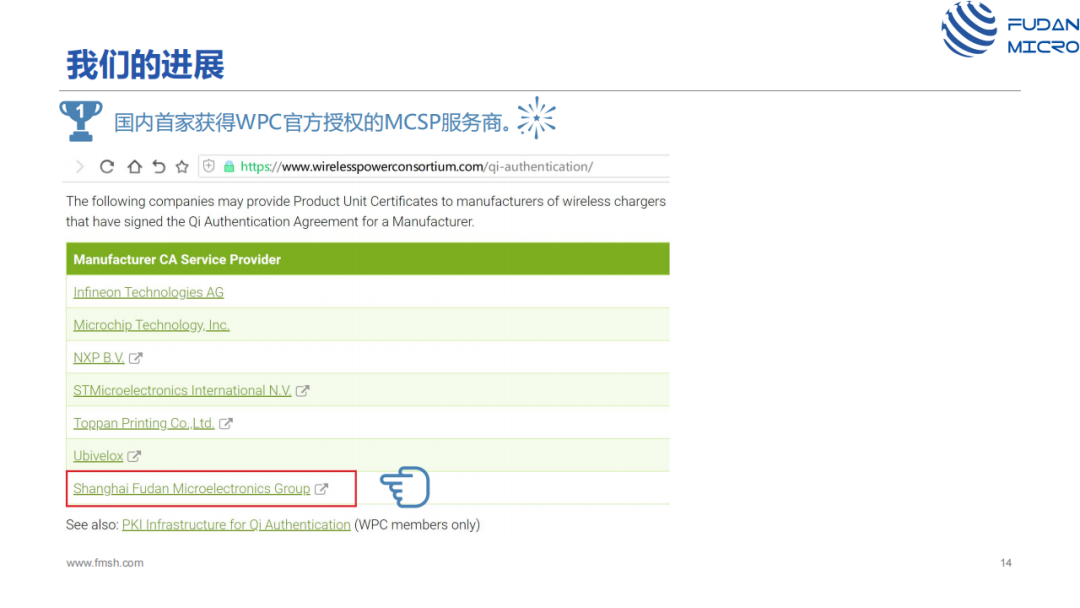

以上是WPC官方授权的MCSP服务商，可以向已签署Qi认证协议的无线充电制造商颁发产品证书的企业，复旦微是国内首家获得WPC官方授权的MCSP服务商。

第三部分，安全套片方案介绍。

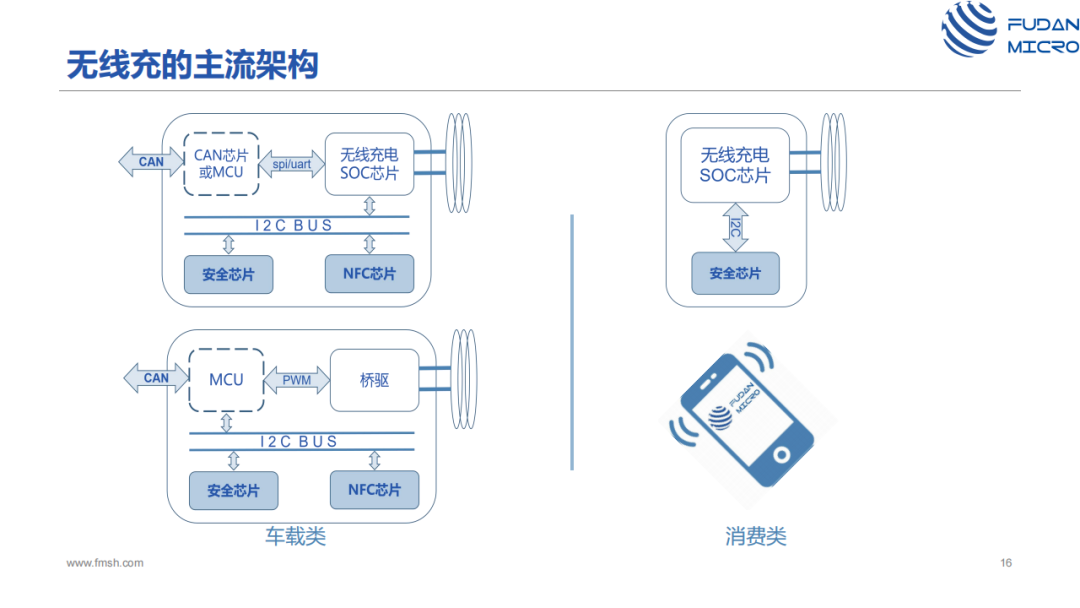

目前，无线充的主流架构分为车载类和消费类，因为应用场景的不同，设计的方案也不同，车载式的无线充除了有安全芯片，还加入了NFC配对来识别上方物体是否可以进行充电，因为车载式无线充的上面会经常放置物品，尤其是如身份证，各种NFC卡片，这些物品在大功率无线充电开启时存在一定机率的被烧坏。对于消费类产品来说，添加安全芯片后即可满足要求。

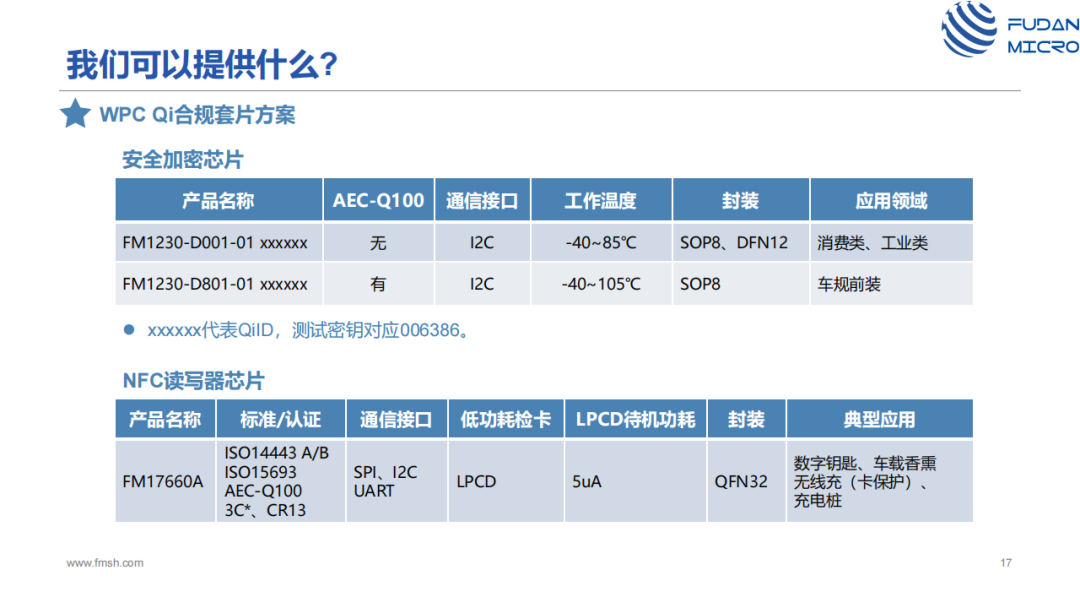

复旦微可以为厂商提供WPC Qi合规套片方案，其中安全加密芯片由FM1230-D001-01 xxxxx和FM1230-D801-01 xxxxxx两种，xxxxxx的测试密钥为006386，两种安全加密芯片分别应用在消费类和工业类、车规前装。NFC读卡器芯片产品FM17660A，采用SPI、I2C、UART通信接口，可应用在数字钥匙、车载香薰无线充（卡保护）、充电桩中。

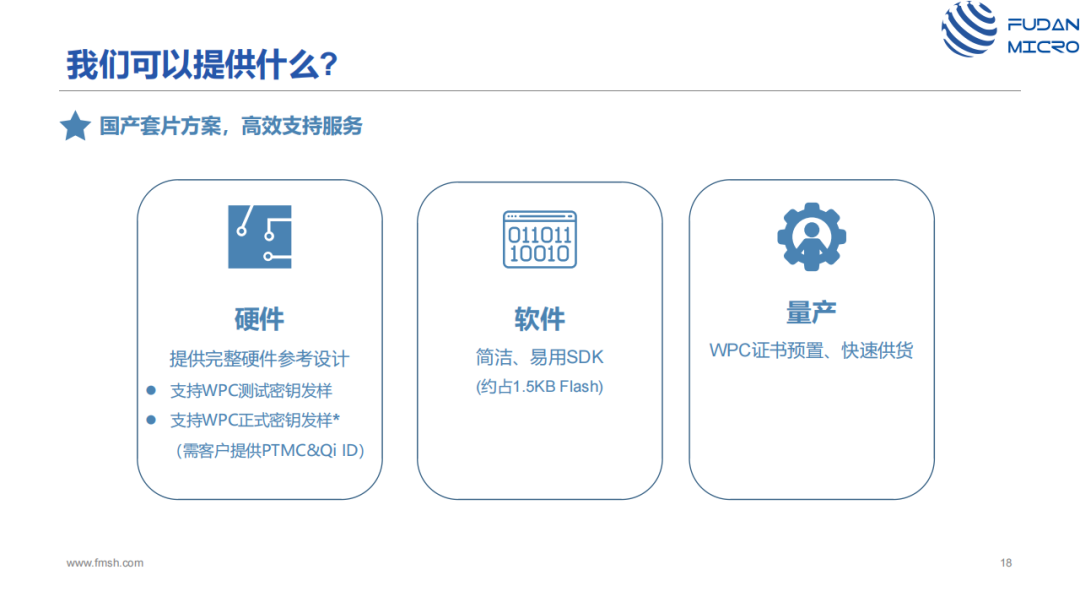

复旦微可以为厂商提供国产套片方案，高效支持服务，涉及硬件、软件、量产方面。硬件上提供完整硬件参考设计，支持WPC测试密钥发样和WPC正式密钥发样（需客户提供PTMC&Qi ID）；软件上复旦微有简洁、易用的SDK，仅占用1.5KB Flash，非常安全小巧易用；量产方面，复旦微争取快速供货和WPC证书预置，让厂商减少等待时间。

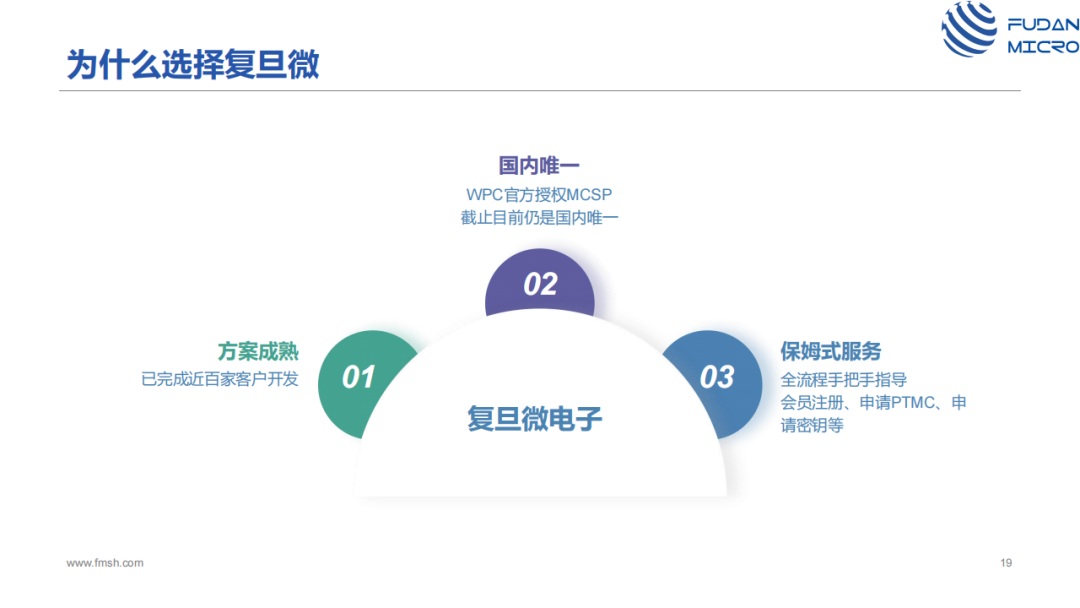

复旦微作为国产首家WPC官方方授权MCSP，选择复旦微可以获得保姆式服务，全流程手把手指导会员注册、申请PTMC、申请密钥等，且复旦微电子的方案十分成熟，目前完成近百家客户的开发，可以为厂商的Qi认证保驾护航。

第四部分，复旦微集团的介绍。

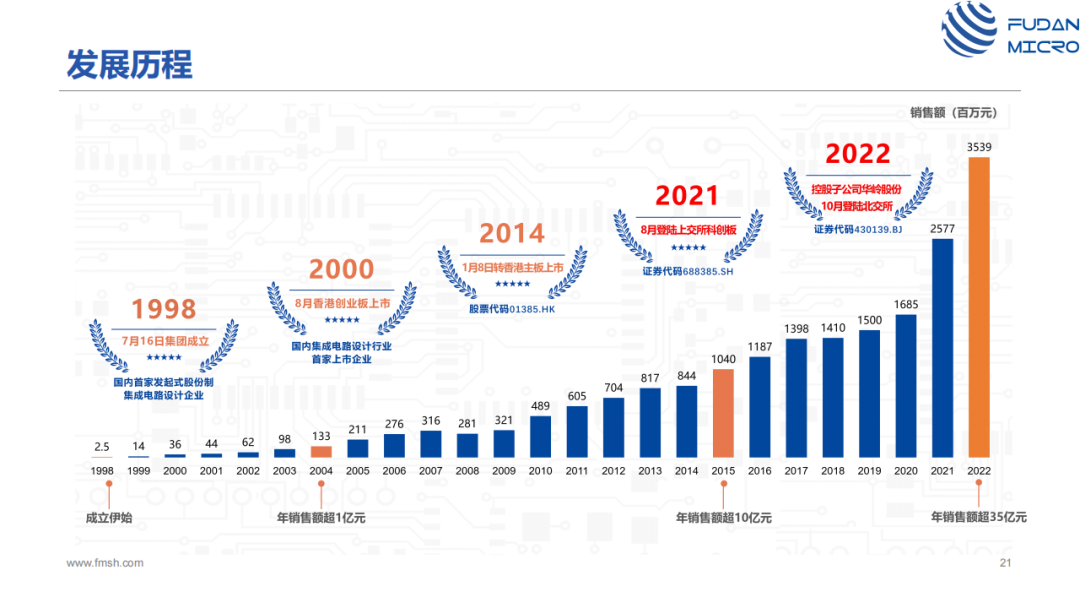

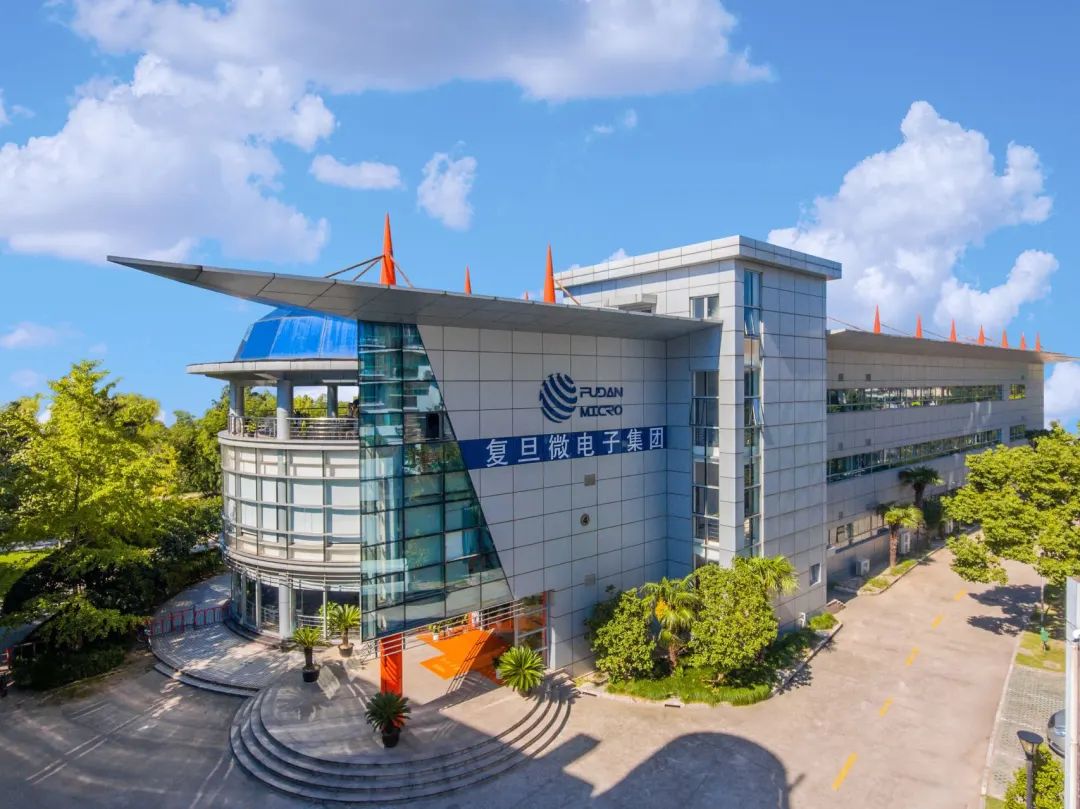

上海复旦微成立于1998年7月16日，是国内首家发起式股份制集成电路设计企业。2000年在香港创业板上市，是国内集成电路设计行业首家上市企业，2014年1月8日转至香港主板上市，次年的年销售额超10亿，2021年再次登陆科创板，2022年控股的全资子公司华岭在北交所上市，且当年的销售额达到了35亿元，复旦微增长速度十分之快，展示了公司的强大实力和市场竞争力。

复旦微的产品线主要由安全与识别、电力电子、非挥发存储器、智能电器、可编程器件五个部分组成。安全与识别部门主要致力于研发各种智能卡，包括安全卡和加密芯片等，累计出货量已经超过了100亿颗。这些智能卡广泛应用于身份证、银行卡等各个领域，并具有较高的市场占有率。在电力电子领域低功耗、工业MCU累计出货量居全国第一。非挥发存储器的EEPROM工业市场份能居国内第一，高可靠FLASH月出货超亿片，支持Automotive Grade 1/2/3。智能电器的市场占有率超50%，且在新能源电动车的汽车充电桩中被广泛应用，率先开发出国内首款亿级FPGA可编程器件。

安全与识别事业部的优势，致力于研发各种智能卡，包括安全卡和加密芯片等，累计出货量已经超过了100亿颗。这些智能卡广泛应用于身份证、银行卡等各个领域，并具有较高的市场占有率。电力电子领域，其在入户用户表中的占有率一度达到了70%。存储事业部则致力于开发非挥发存储器，而智能电器客户主要包括西门子等。最近两年，FPGA是复旦微增长最快的领域之一，这也是公司未来发展的重点之一。

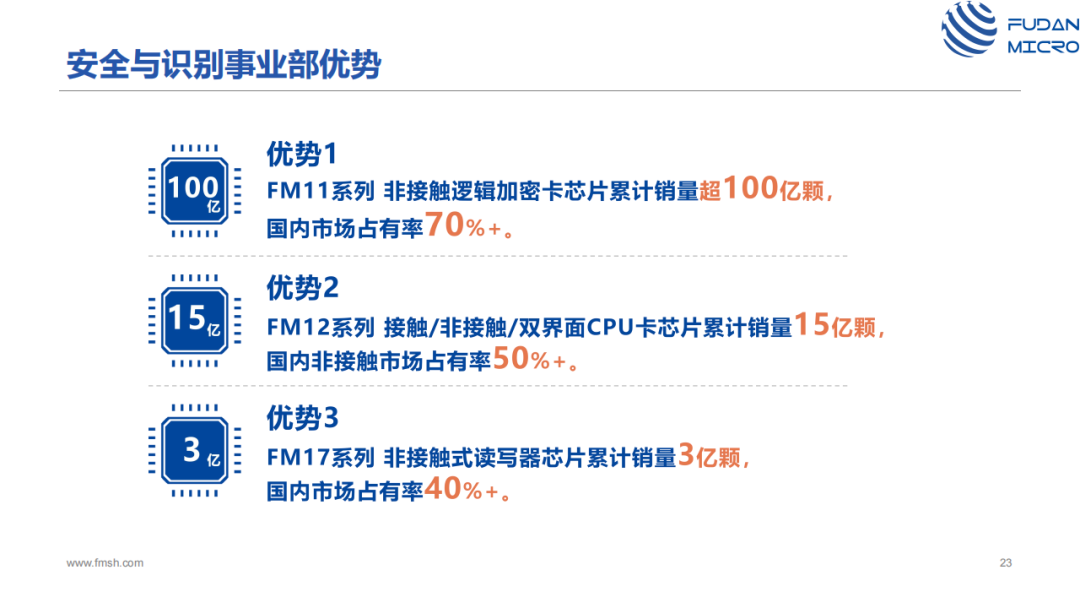

复旦微的安全与识别事业部主要分为FM11、FM12和FM17三大条线。其中，FM11主要生产各种各样的标签，这些标签广泛应用于鞋服、图书馆等，出货量巨大，复旦微在国内这一类市场占有率超过70%。FM12则是复旦微的安全芯片，主要分为接触式、非接触式和CPU卡等多个方面。复旦微已经累计销售超过15亿颗，其中国内市场占有率超过50%。FM17非接触式芯片的销售量超过3亿，国内市场占有率超过40%。

复旦微一直以来秉承着用“芯”服务的宗旨，致力于为客户提供高质量的服务。致力于帮助用户更快地实现自身目标，提升市场竞争力。复旦微注重客户服务，通过不断优化服务流程，提升服务质量，为客户提供更为可靠的服务保障。

以上是演讲的全部内容，如需了解更多产品资讯，可以与复旦微得联系。

想了解更多复旦微的相关资讯或有合作意象的可添加郭益冬微信进行联系。

充电头网总结

WPC在Qi2标准中加入鉴权芯片的强制认证，可以更好的提升无线充市场产品的质量，保证用户用上放心安全的无线充产品，而厂商也可以通过Qi2标准的门槛来增加产品的竞争力。本次演讲系统阐释了什么是鉴权芯片和鉴权芯片的作用，以及鉴权芯片的认证检测流程，WPC签证书流程中，MCSP需要提供非常全面且专业的服务，所以选择一个合适的MCSP可以事半功倍，复旦微可以提供WPC签证书的一站式服务，同时的复旦微为厂商开发出一系列的安全套片方案，可以省去厂商大量的研发资金和研发时间。
