前言

在如今快节奏的生活中，各种移动设备已成为日常不可或缺的一部分，高功率快充技术愈发受到人们的关注和需求。对于第三方充电器来说，其不仅要支持高功率快充，还需要内置一颗广泛兼容的协议芯片，以确保能够广泛适用于市面上绝大多数手机、笔记本电脑和其他小型电器的充电需求。

最近充电头网对绿联300W氮化镓快充充电器拆解时发现其搭载了智融科技的旗舰协议芯片SW3566H。

绿联300W氮化镓快充充电器

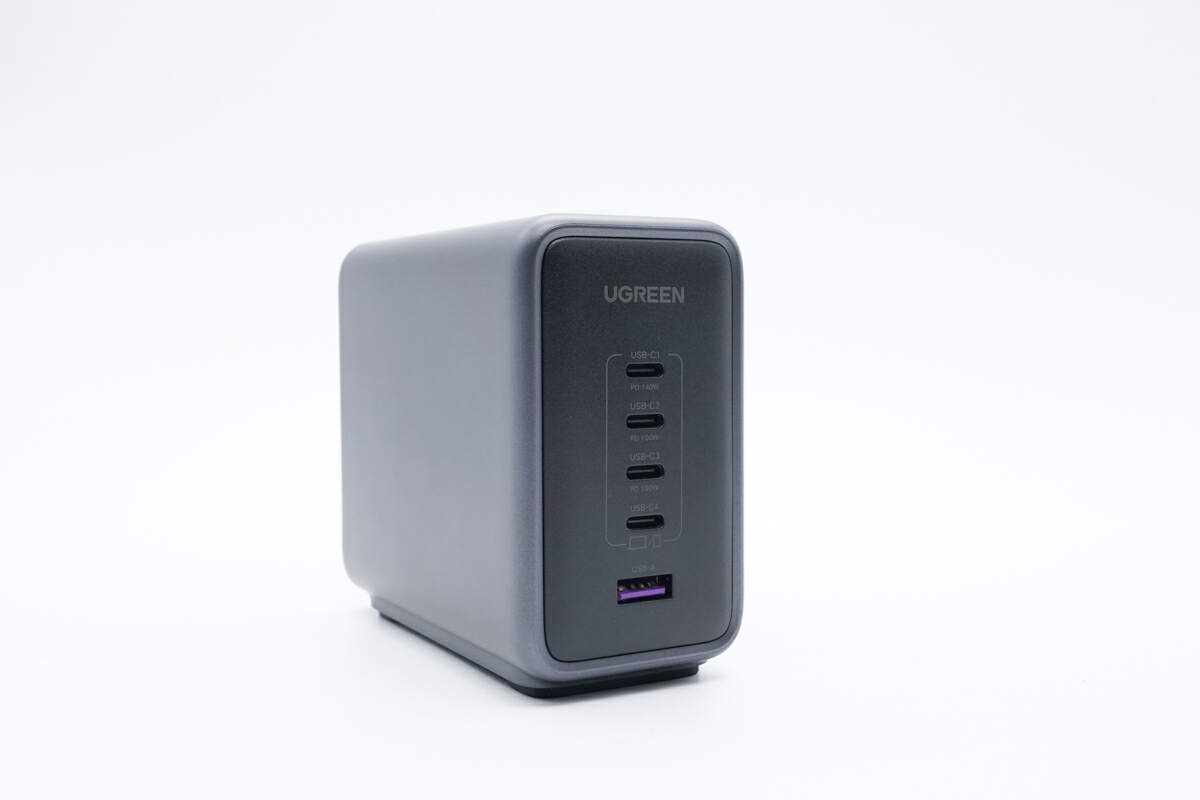

这款300W氮化镓充电器延续绿联快充家族经典银黑配色，而作为一款300W大功率且拥有五口配置的产品，巧妙采用立体机身造型设计，可以节省桌面空间占用，保持桌面整洁。

助力百瓦级快充普及，智融多口充旗舰芯SW3566H被绿联300W氮化镓桌充采用-充电头网

机身一侧印有300W字样，让用户一眼就能了解产品最大输出功率。充电器一端设有梅花输入插口。插口周边区域内凹设计，连接电源线时可起到加固防脱落作用，细节考虑到位。统一端外壳上压印“MORE FOR YOU”标语，以向用户传达绿联的产品设计理念。产品另一端配置4C1A五个USB快充口，外壳同样是黑色配色，并印有UGREEN品牌以及相应接口标识，方便用户区别使用。

智融多快充协议双口充电SOC SW3566H

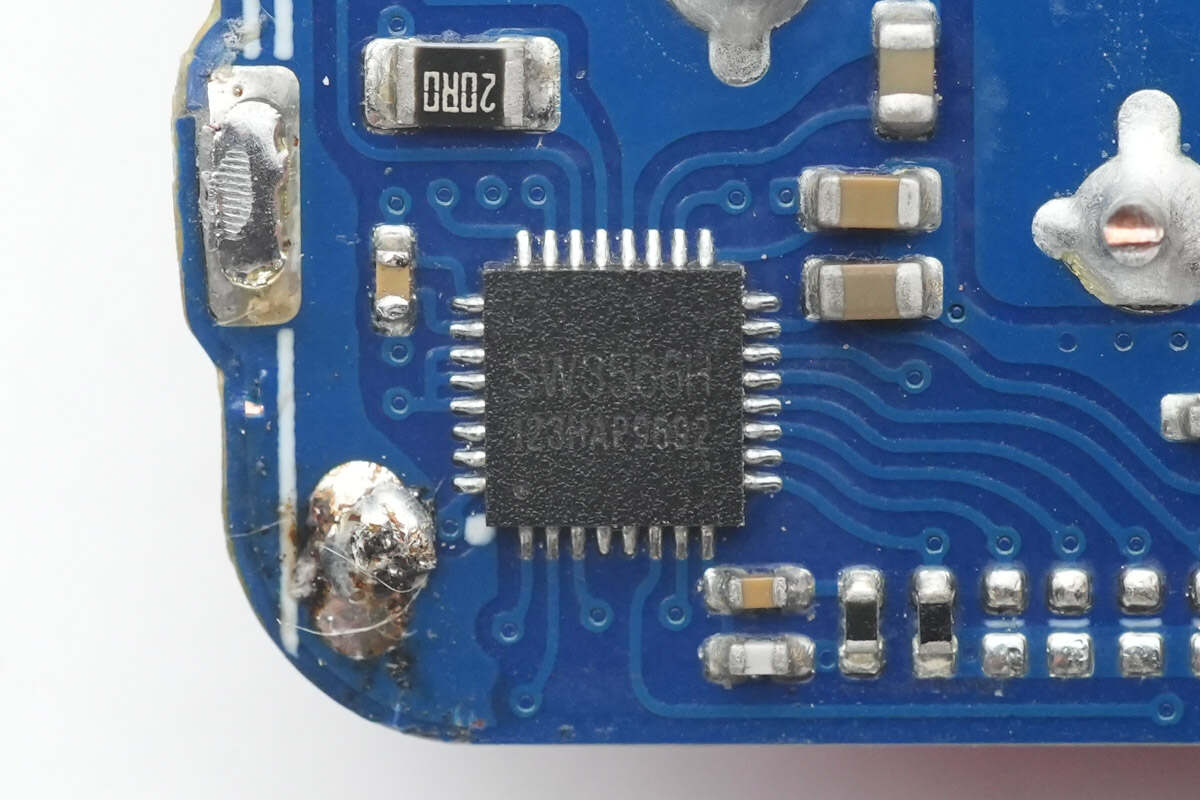

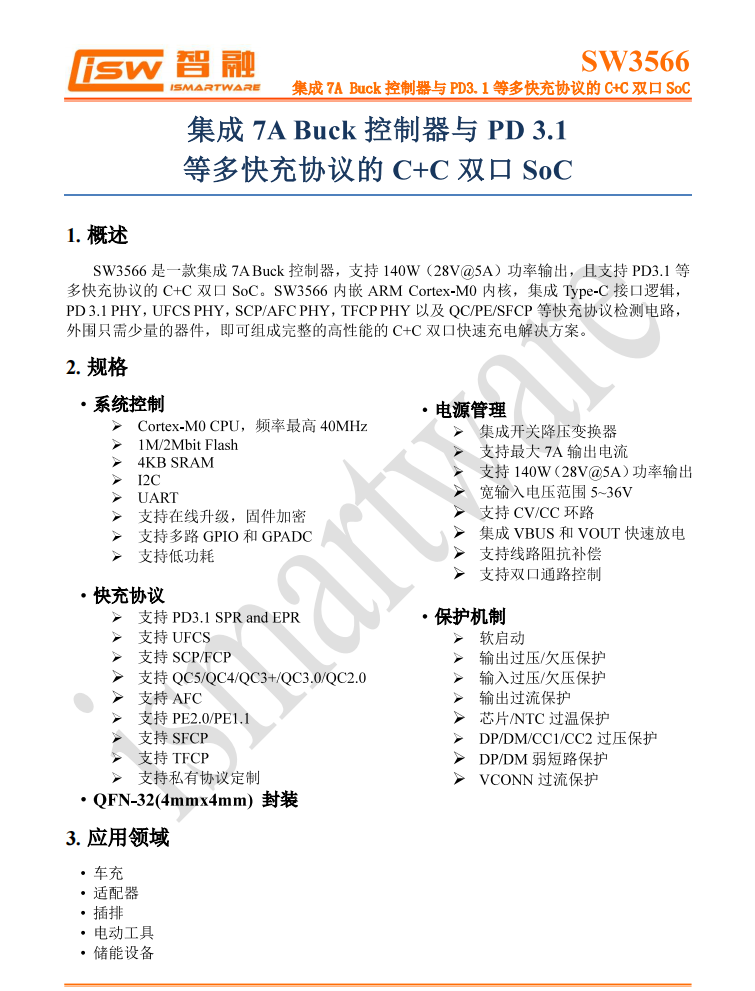

充电器USB-C1接口使用智融SW3566H降压控制器，这颗芯片是一款高集成度的多快充协议双口充电SOC芯片，支持USB-C和USB-A接口充电，并支持双口独立限流。芯片内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。

SW3566H集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。

SW3566H支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过热保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。

充电头网总结

智融科技多年以来深耕数模混合芯片领域，目前推出的氮化镓合封芯片、同步整流控制器、同步升降压控制器、协议芯片、SOC芯片等产品，能切实解决客户产品端到端设计问题。因此，智融在消费电子领域获得广泛应用，获得诸多厂商的选择及认可。

绿联最新推出的300W闪充湃氮化镓桌面充电器，独特的梅花插头设计适应各种电源插座布局。采用智融SW3566H旗舰芯片，使充电器USB-C1接口支持140W PD3.1输出，覆盖主流快充协议，满足手机、笔记本等多种设备的充电需求。SW3566H集成CC/CV模式、双口管理、保护功能，确保安全稳定。其多功能性、保护机制和灵活调整能力，使这款充电器在实用性和性能上达到了卓越水平，为用户提供高效、安全的充电体验。
