智能动态功率调整，让无线充电更高效，英集芯推出无线充电芯片IP6829

前言

无线充电技术已经成为现代电子产品中不可或缺的一部分，为消费者提供了便捷、高效的充电体验。随着无线充电技术的不断发展，越来越多的设备开始采用这一技术，如智能手机、智能家居设备、可穿戴设备等。

而无线充电发射端控制SoC芯片在无线充电设备中的作用是接收来自充电器的输入信号，解码并转换为适合发射端的PWM信号，并根据输入电源电压和负载电流动态调整输出PWM占空比，实现快速、精确的充电过程，其还可以在充电过程中实时监测输入输出电压、电流以及温度等参数，确保系统安全可靠运行。

充电头网了解到英集芯新推出了一款无线充电发射端控制SoC芯片IP6829，其具有针对供电能力不足的USB电源有动态功率调整功能，可以保持充电状态不中断。当系统检测到输入电压过低时，会启动功率自适应功能，减少发射功率并保持充电状态。这种动态功率调整功能可以避免因供电不足而导致的充电中断，有效提高充电效率和用户体验。

英集芯 IP6829

英集芯IP6829是一款无线充电发射端控制SoC芯片，兼容WPC Qi V1.3最新标准，支持A11、A11a、MP-A2线圈，支持5W、苹果7.5W、三星10W、15W无线充电。IP6829内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度很高，有效降低方案尺寸和BOM成本。

英集芯IP6829兼容WPC v1.2.4和v1.3最新标准，并支持5-12V电压输入，5-15W多应用输出与多线圈方案，集成NMOS全桥驱动和全桥功率MOS，还有集成内部电压&电流双路解调，并支持FOD异物检测功能，可实现高灵敏静态与动态检测，可通过外接电阻调节FOD参数。

英集芯IP6829在静态下电流只有10mA，实测得其充电效率高达80%，并兼容NPO和CBB电容，针对供电能力不足的USB电源有动态功率调整功能，内置过压、过流、过温、欠压保护等功能，支持固件重复升级与PD3.0、DPDM快充输入请求与支持Qi协议BPP、PPDE认证，最多可支持3路LED 指示。

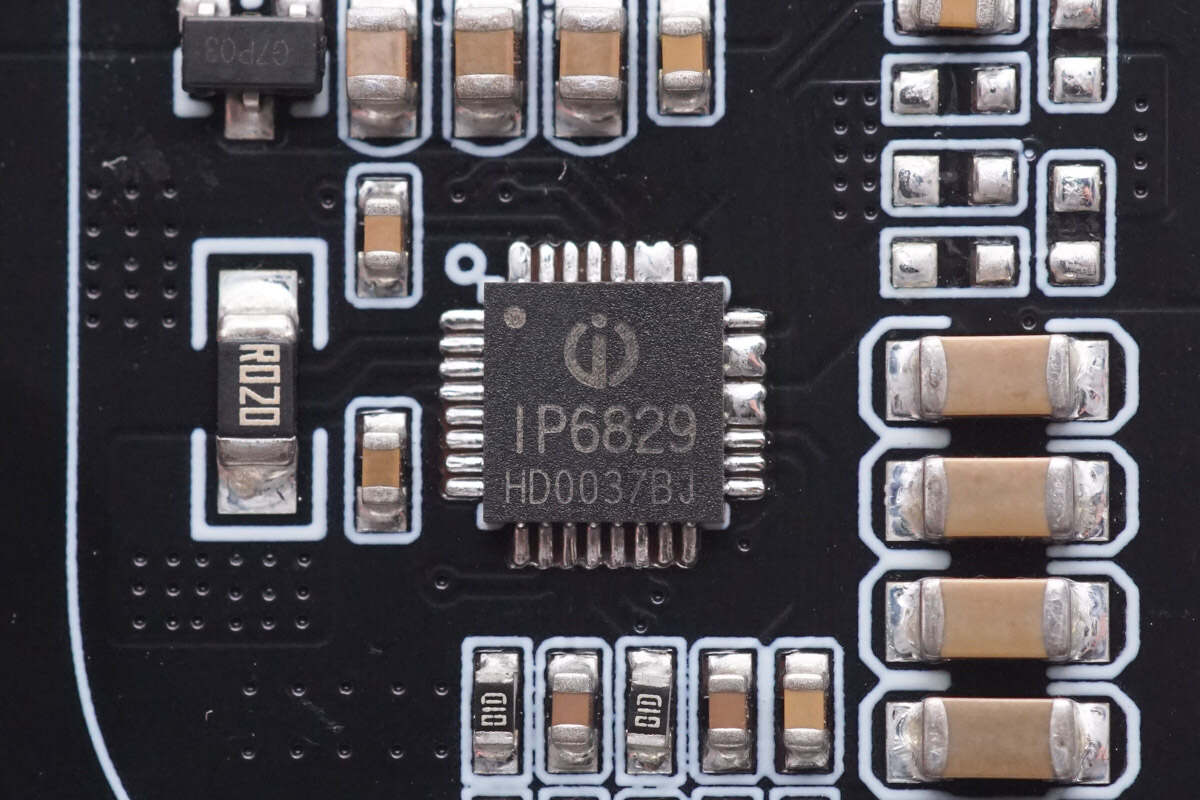

英集芯IP6829采用QFN32进行封装，整体体积非常的小巧，结构紧凑，体积仅为5x5x0.5mm，可应用于手机背夹、无线充电底座、车载无线充电等设备之中。

充电头网总结

英集芯IP6829是一款高性能无线充电发射端控制SoC单芯片，兼容WPC Qi V1.3标准，针对供电能力不足的USB电源有动态功率调整功能，支持多种线圈和功率规格，可进行多规格无线充电，同时具备全桥驱动、双路ASK通讯解调、FOD异物检测等多重功能，具有高效的充电效率、兼容NPO和CBB电容以及紧凑的封装体积，使其适用于手机、无线充电底座、车载无线充电等各种设备，为其提供高性能、高集成的充电解决方案。
