前言

氮化镓作为第三代半导体材料，可以显著增强芯片集成度，降低发热，比起传统硅元件有显著的性能优势，在消费类快充电源市场中有着广泛的应用，在功率不变的前提下，充电器的尺寸可以缩小一半，方便消费者日常出行携带。

近期充电头网拆解闪极67W麦金塔氮化镓充电器时，发现其中采用了来自南芯科技的同步整流控制器SC3520。

闪极Retro 67W麦金塔氮化镓充电器

闪极Retro 67W麦金塔充电器延续该系列经典外观及复古风，不仅接口更多性能更强大，部分外观细节设计更进一步。机身正面有“屏幕”以及相当于软盘驱动器的长条凹槽，而原本左下相当于苹果Logo的方形凹槽替换成了绿、橙、蓝三色装饰，更加形象。

同时这款充电器还是一款All GaN的氮化镓充电器，在初级开关管和次级同步整流全部使用氮化镓器件，降低功耗提升效率。

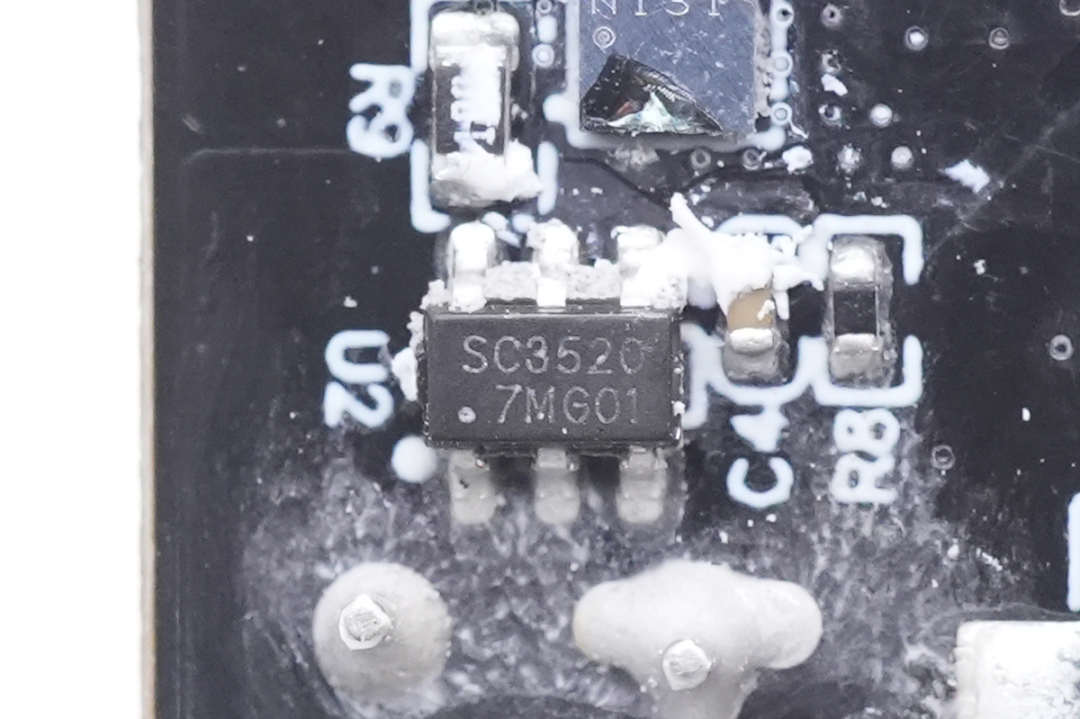

南芯科技同步整流控制器SC3520

同步整流控制器来自南芯科技，型号SC3520，支持直驱氮化镓同步整流管。SC3520是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容包括氮化镓在内的多种MOS。

SC3520支持DCM，CCM和准谐振模式，具有极低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，采用SOT23-6封装，外围元件非常精简。

充电头网拆解总结

南芯科技是一家专注于电源、电池管理和嵌入式的高性能国产半导体设计公司。南芯科技围绕锂电池充电管理，产品线从初期通用充电管理芯片和 DC-DC 芯片拓宽至包括充电协议芯片、无线充电管理芯片、AC-DC 芯片、电荷泵充电管理芯片、锂电管理芯片及汽车电子在内的完整产品线，包含8大方向，各产品线下的产品系列不断补充完善并更新迭代，与诸多厂商展开了合作关系。

闪极这款67W氮化镓充电器，因其小巧的体积、独特的麦金塔外观设计屡获消费者关注。其内部采用的整流控制器采用南芯科技SC3520，可以无需额外器件直驱多种包括氮化镓在内的MOS管，能够提升PCBA空间利用率进而实现产品小型化。此外，这颗芯片适用于各种全氮化镓快充，能进一步挖掘充电器潜力。
