大联大品佳集团推出基于Infineon产品的140W电源适配器方案

2023年9月7日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下品佳推出基于英飞凌（Infineon）XDPS2221芯片的140W电源适配器方案。

图示1-大联大品佳基于Infineon产品的140W电源适配器方案的展示板图

自USB PD3.1规范推出以来，PD充电器的市场容量便大大增加。该规范新增28V、36V、48V三种拓展输出电压，并将最大输出功率由100W提升至240W。这意味着原本适用于手机、平板电脑等电子产品的USB PD充电器，也可在电动工具或两轮电动车中使用。为了加速USB PD3.1规格普及，大联大品佳基于Infineon XDPS2221芯片推出140W电源适配器方案，可助力厂商加速相关产品的设计与开发。

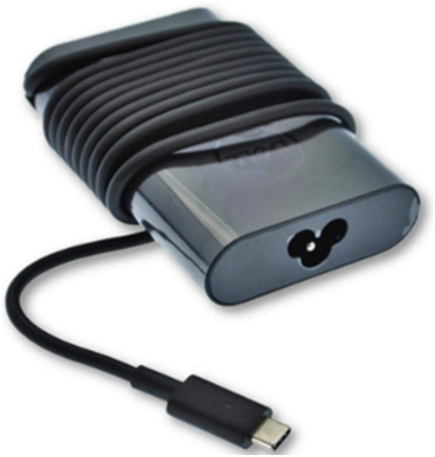

图示2-大联大品佳基于Infineon产品的140W电源适配器方案的场景应用图

XDPS2221是一款自适应PFC与软开关HFB二合一控制器，其内置三个栅极驱动器。内部集成的无磁芯变压器驱动具有高耐压和强大的抗干扰能力，可显著提升产品的可靠性。同时驱动电流和电流斜率均可调节，方便优化EMI特性。不仅如此，芯片具备的自适应PFC输出及动态启停功能，与后级HFB协同工作，能够最大限度地提高平均和轻载效率。

同时XDPS2221具有零电压切换（ZVS）特点，搭配Infineon旗下GaN MOSFET开关产品一同使用，可达到优化设计的目的。并且器件高频化的操作也可进一步缩少磁性零件的尺寸与体积，从而轻松帮助客户实现高功率密度的产品。

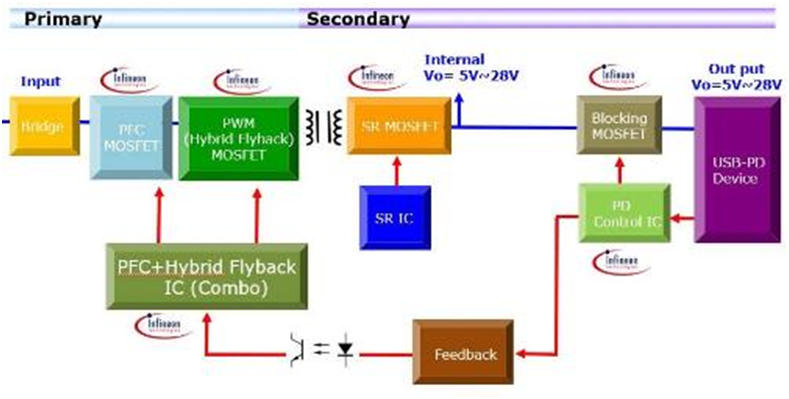

图示3-大联大品佳基于Infineon产品的140W电源适配器方案的方块图

由于本方案的高集成特性，因此能够大幅减少周边元器件数量，进一步降低生产成本。不仅如此，Hybrid Flyback架构支持宽输出电压，可满足多种产品应用需求。通过本方案，有助于帮助厂商打造竞争力更强的USB PD3.1大功率充电产品，并迅速抢占市场份额。

核心技术优势：

用于超高系统效率的新型零电压开关（ZVS）HFB拓扑；

高功率密度和高开关频率；

待机功率可符合规范；

低物料成本和元器件数量；

支持GaN MOSFET和Si开关高集成栅极驱动器；

自适应PFC总线电压和PFC启用/禁用控制可最大限度地提高平均和轻载效率；

具有各式保护模式和可配置参数，提高产品设计灵活度。

方案规格：

输入电压及频率操作为：90~264Vac / 47Hz~63Hz；

输出电压为：5V/9V/15V/3A，20V/28V/5A；

输出5V时待机功耗小于75mW；

能满足DOE 6级 / CoC 2级能效要求；

输入电压有Brown-In、Brown-Out检测机制；

PFC及HFB采用Infineon GaN做为主开关设计；

PCB尺寸为109.5mm(L)*38.5mm(B)*24mm。
