RAM：位宽与深度是这样确定的

在ASIC设计中，我们使用FIFO或者RAM的时候经常会用到校验位，例如奇偶校验或者ECC（海明码）校验，当然，也有可能不使用任何校验位。那么我们需要一个深度为32，数据位宽为119bit的ram（cfg_32x119_ram_wrapper）,那么实际底层的ram尺寸到底是多少呢？就是32x119 吗？大概率不是。 1.一个ram wrapper可能是拼接而成的

---

RAM的位宽和深度不是任意的，是根据设计人员的需求，然后由工具产生相应的ram。我们需要的是32x119的ram，实际分配给设计人员的可能是两个32x64的ram，深度和宽度都可能存在冗余。Ram的产生通常有两种方式，由设计人员或者中端人员提供ram信息列表。至少包含如下信息：Memory生成工具会根据实际需要的位宽，深度，读写时钟频率才进行决策，产生相应的Memory。
RAM_NAMERAM_TYPEDEPTHWIDTHECC/PARITYWclk_freqRdclk_reqafifo_16x72_wrapper1r1w1672112001000
一颗大的ram可能是有多个小的ram拼接起来的。在布局布线时，多个小的方形的ram大概率会比长条形状的ram更容易摆放（不绝对）。

2.ram/fifo 校验位需要额外的数据位宽

---

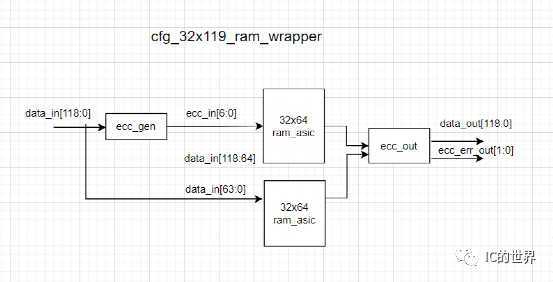

如图所示为1r1w的ram为例，cfg_32x119_ram_wrapper为verilog代码直接调用层次的ram_wrapper，表示了一个深度为32，数据位宽为119bit的ram。ram_asic.v为真实的ram IP。其中119bit的数据位宽紧张ECC计算需要7bit的校验位，因此物理IP最少需要126bit的ram IP。通常memory产生工具会更具时钟频率，深度位宽等因素对ram进行切分，因此本例中，使用了2个32x64的ram ip。在data_in写入ram_asic模块之前，会经过ecc_gen模块，产生7bit的ecc校验位，随着数据一同写入ram_asic，其中data_in[63:0]写入第一个ram_asic，{2’b0,ecc_in[6:0]，data_in[118:64]}写入第二个ram_asic。从ram_asic读出的数据会经过ecc_out模块经过ecc校验，输出校验后的data_out[118:0]和2bit的ecc_err_out告警。
