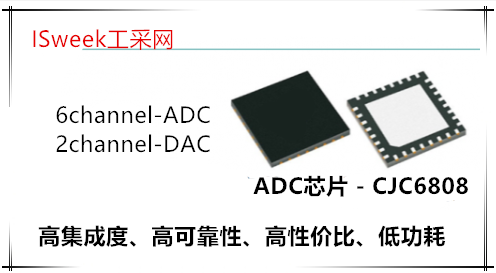

多通道Codec芯片CJC6808

由工采网代理的CJC6808是一种低功耗多路直接声音采集编解码器；采用QFN48封装；也是理想的MD, CD-RW机和数据记录器，其工作电压模3.0V～3.6V数1.7V～3.6V。

CJC6808包括6个adc和2个dac以及静音功能、可编程线电平音量控制和适用于电子麦克风的偏置电压输出；立体声24位多位西格玛增量adc和dac用于过采样数字插值和抽取滤波器。

支持从16-32位的数字音频输入字长和从8kHz到96kHz的采样率。线路电平输出还提供了防重击静音和电源上/下降电路。

CJC6808还包括一个PLL，可以产生11.2896MHZ的时钟。这样只需要12.288 mhz的晶体，不需要更换晶体。当音乐响起时，一个sar adc也会被放入来唤醒芯片。

该设备通过2线或3线串行接口进行控制。该界面提供了访问所有功能，包括音量控制，静音，去强调和广泛的电源管理设施。

特性：

◆音频性能：

- ADC信噪比95 dB（A”加权）在3.3V

- DAC信噪比98 dB（A”加权）在3.3V

◆ADC和DAC采样频率：8 kHz-96 kHz

- ADC : 16K 32K

- DAC : 8K 32K 44.1K 48K 88.2K 96K

◆可选择的ADC高通滤波器

◆可编程ALC /噪声门

◆2线或3线MPU串行控制接口

◆可编程的音频数据接口模式

- I2S，左，右，这是正确的

- 16/20/24/32 bit Word DAC长度

-主手或从手时钟模式

- ADC的级联TDM接口

◆传声器差分输入

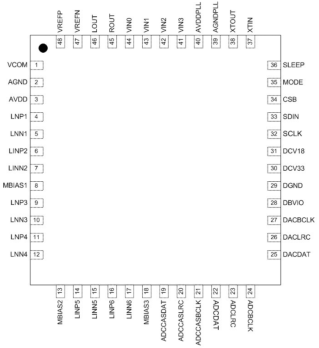

管脚定义：

在国产音频ADC芯片领域，武汉光华芯生产的国产ADC芯片便是其中的佼佼者；需要datasheet、报价、样片等更多产品信息可联系：19168597394（微信同号）欢迎垂询！

原文标题:多通道Codec芯片CJC6808
