前言
安克最近推出一款新的快充延长线插座，有自然青和极光白两种配色。本次拆解的极光白配色版本为一体式白色外壳加端部灰色盖板设计。插座内置高集成电源芯片，在体积更小，发热更低的前提下，能够实现33W的UFCS融合快充，并可以做到多口同时输出。
这款插座具备两组国标五孔插座以及2A1C三个USB接口，支持100-240V宽电压输入，侧面配有电源指示灯。插座搭载Ai控温系统2.0，提供七重安全防护，有效保护插座和用电器安全。下面充电头网为大家带来安克这款延长线插座的拆解，看看内部的的用料如何。
安克33W快充延长线插座开箱
包装盒以白色为主体，正面印有安克品牌以及产品的所属系列。
背面有详细的产品参数说明。
包装盒上产品参数特写，下面到产品实物环节再详细介绍。

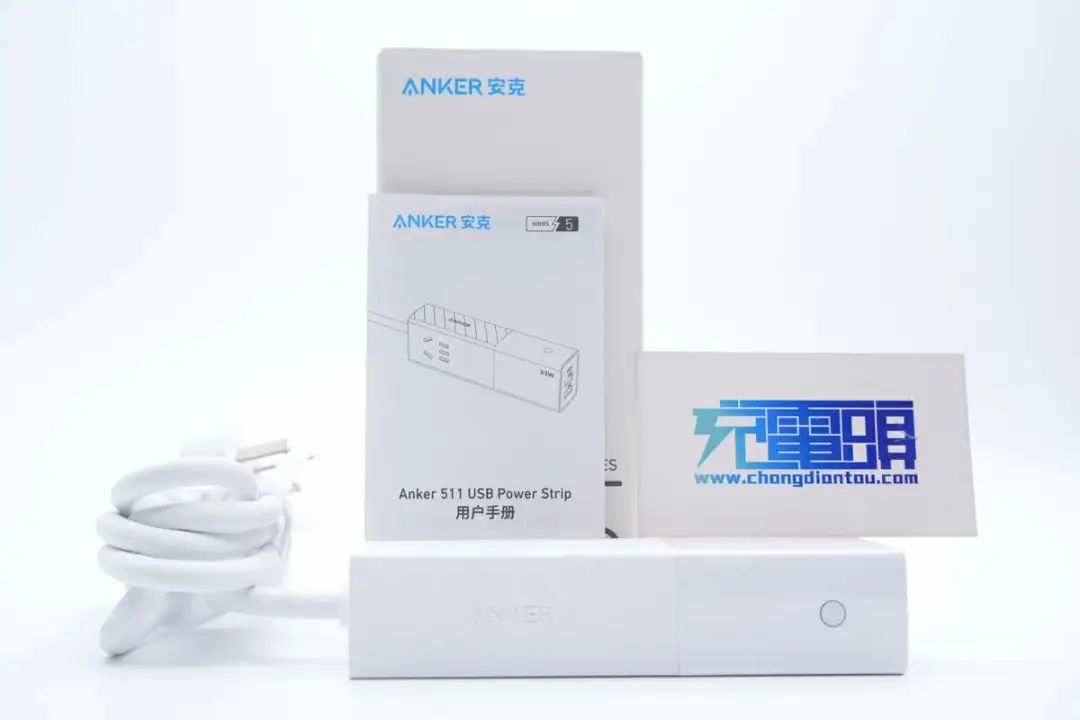

包装盒内含用户手册以及快充延长器插座本体。

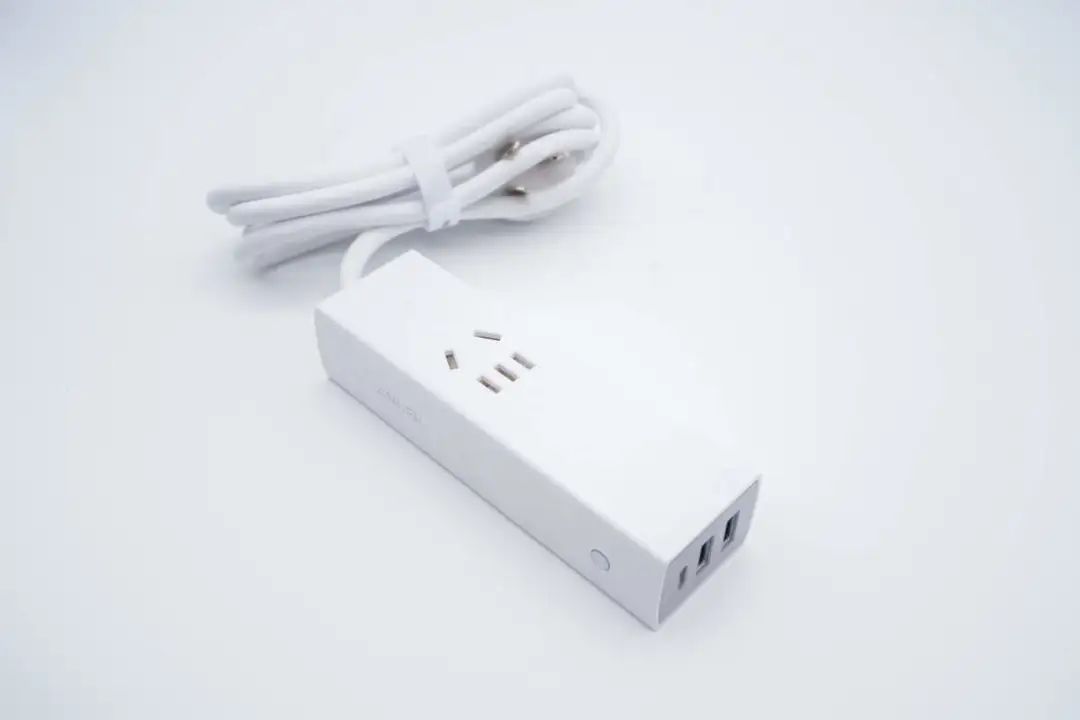

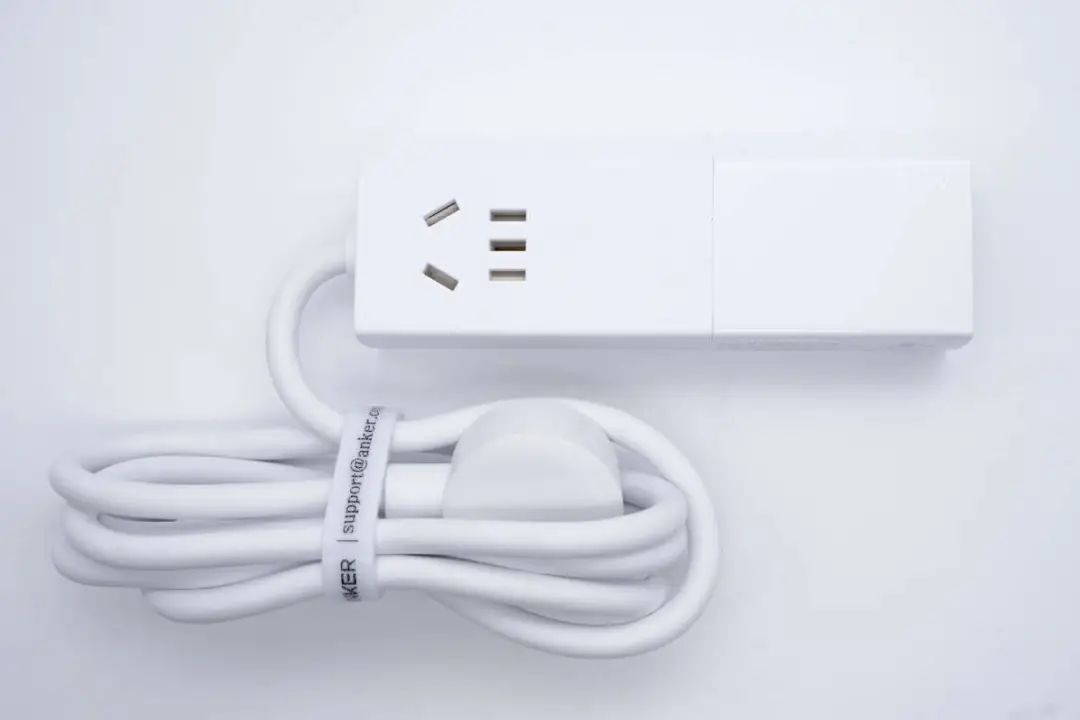

插座自带1.5米三脚插头电源线，可以满足用户大部分使用场景，机身主体采用两段式拼接设计，AC插口端磨砂以及USB接口端亮面撞色处理。

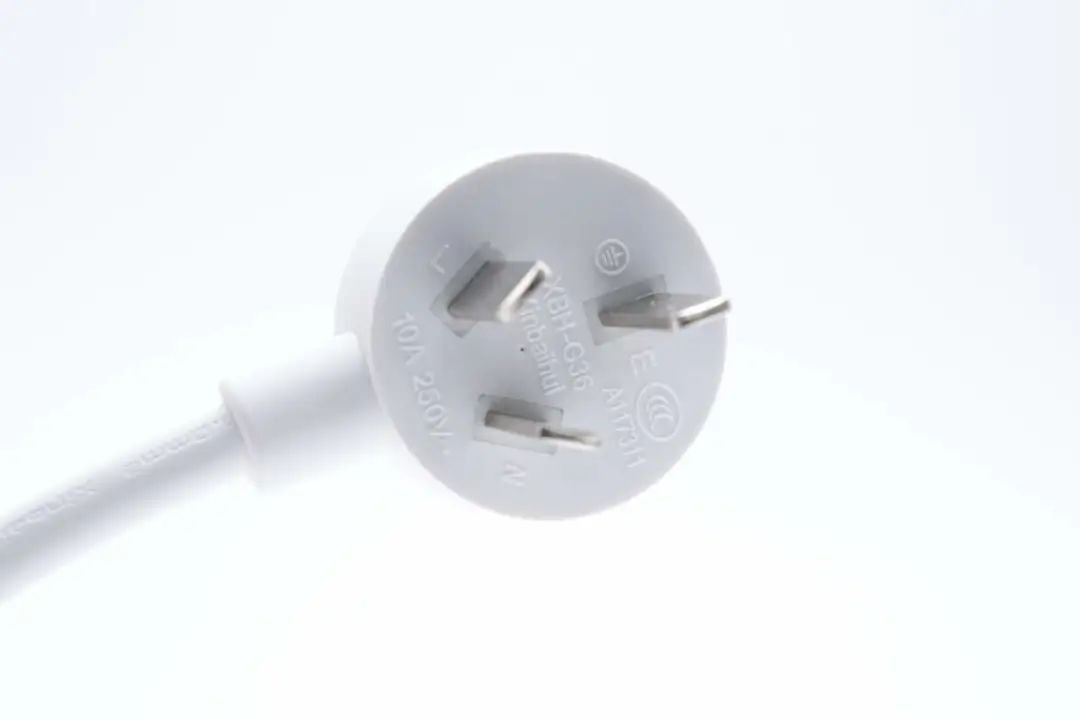

电源线采用国标三脚插头，支持10A 250V~输入，最大承载功率2500W，通过了CCC认证。

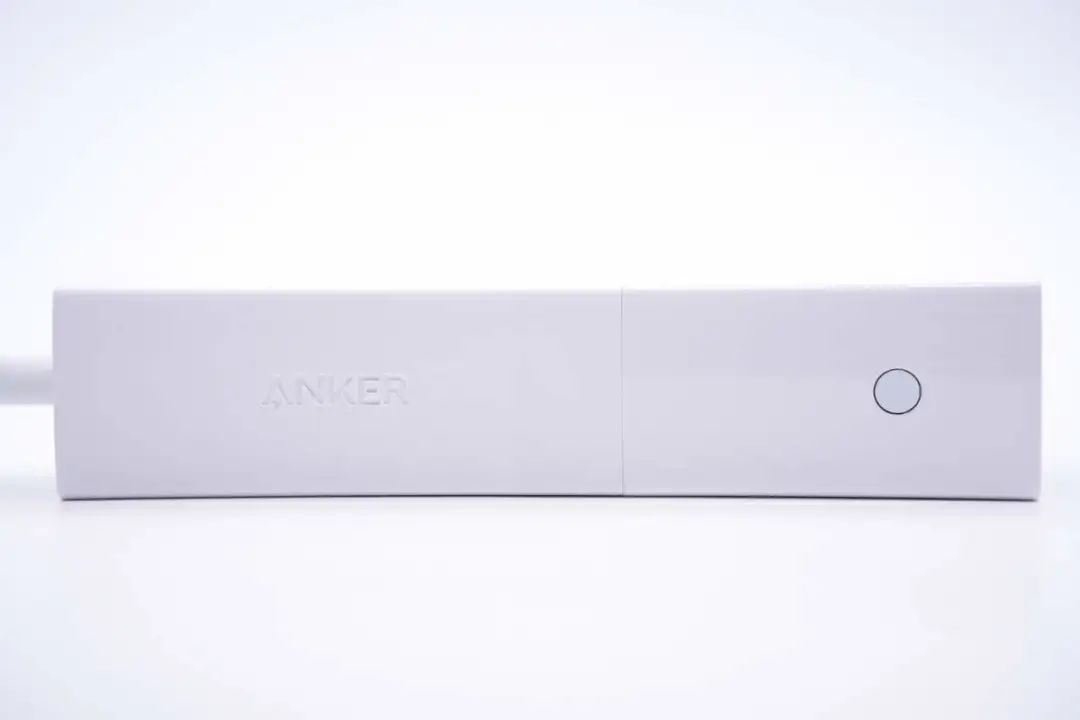

机身顶部左侧设计有ANKER品牌，右侧设有电源指示灯。

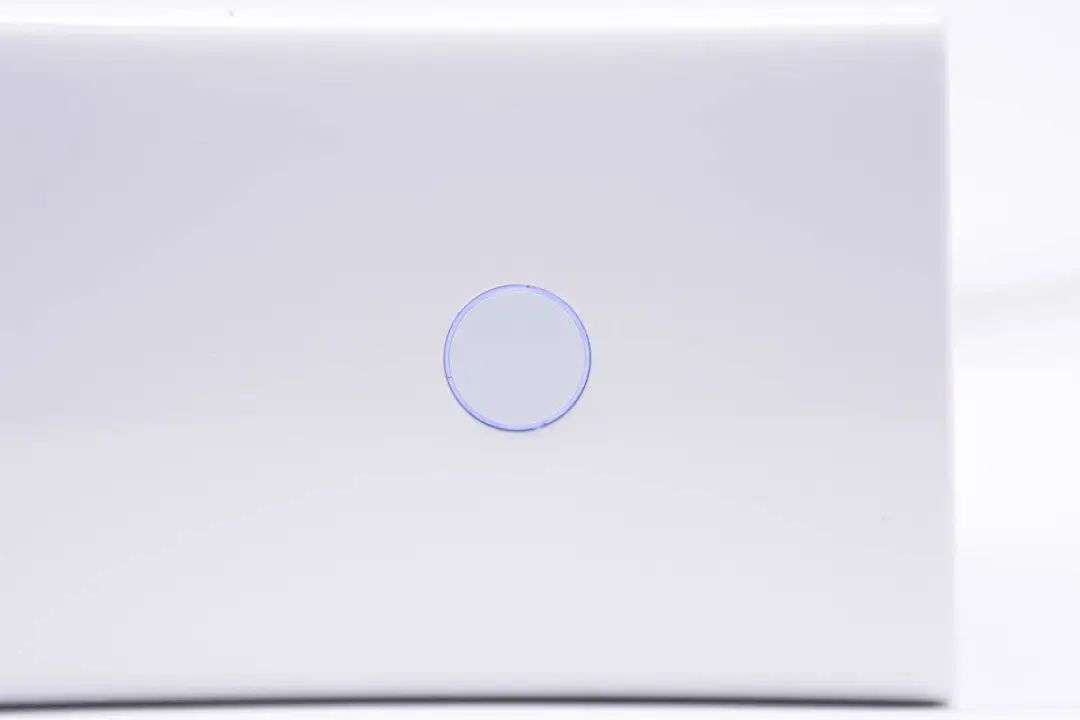

指示灯环通电状态下亮蓝光，可以给用户直观提示。
侧面设有一组3+2组合插口。

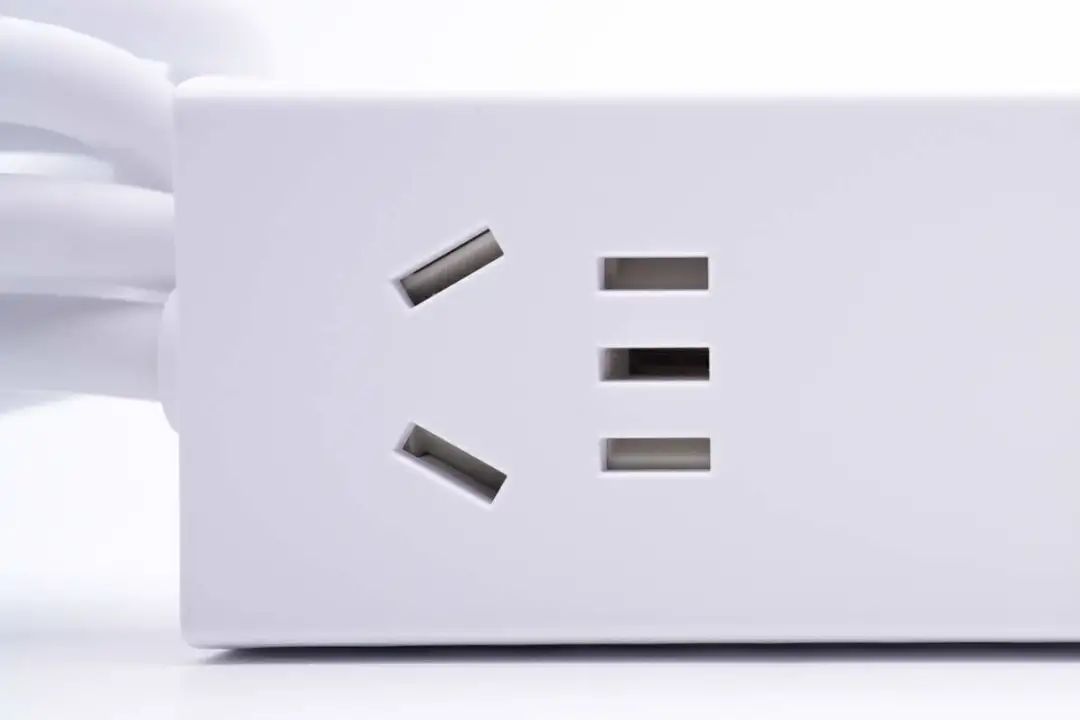

AC插口内置安全门，防止异物单孔插入，保证用电安全。

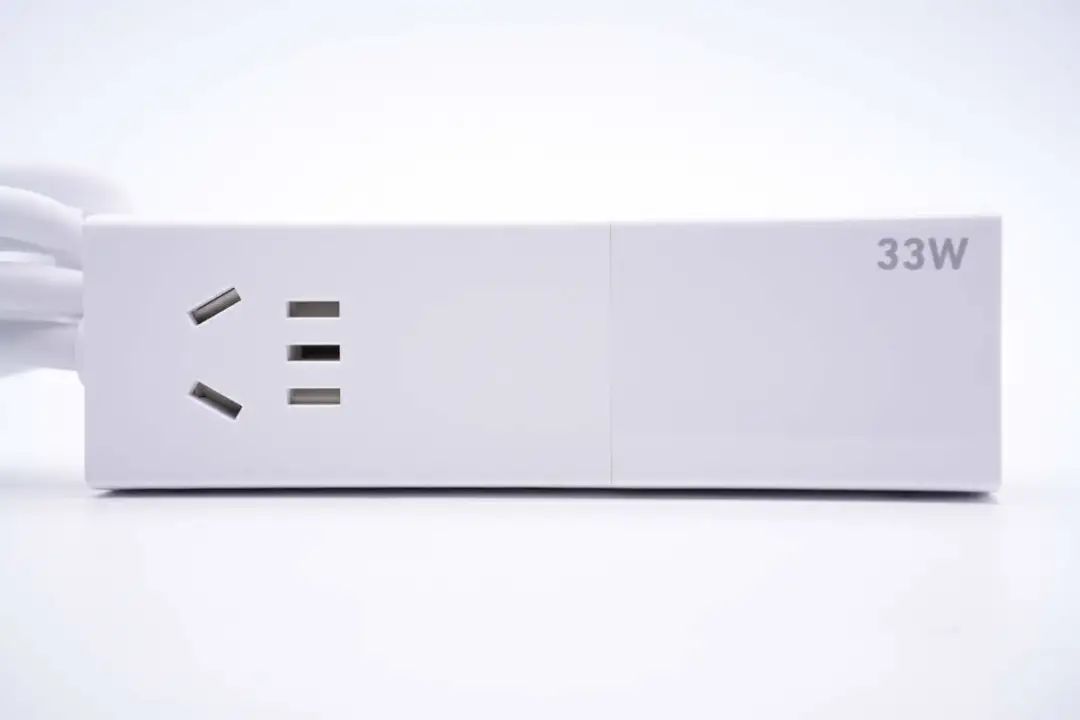

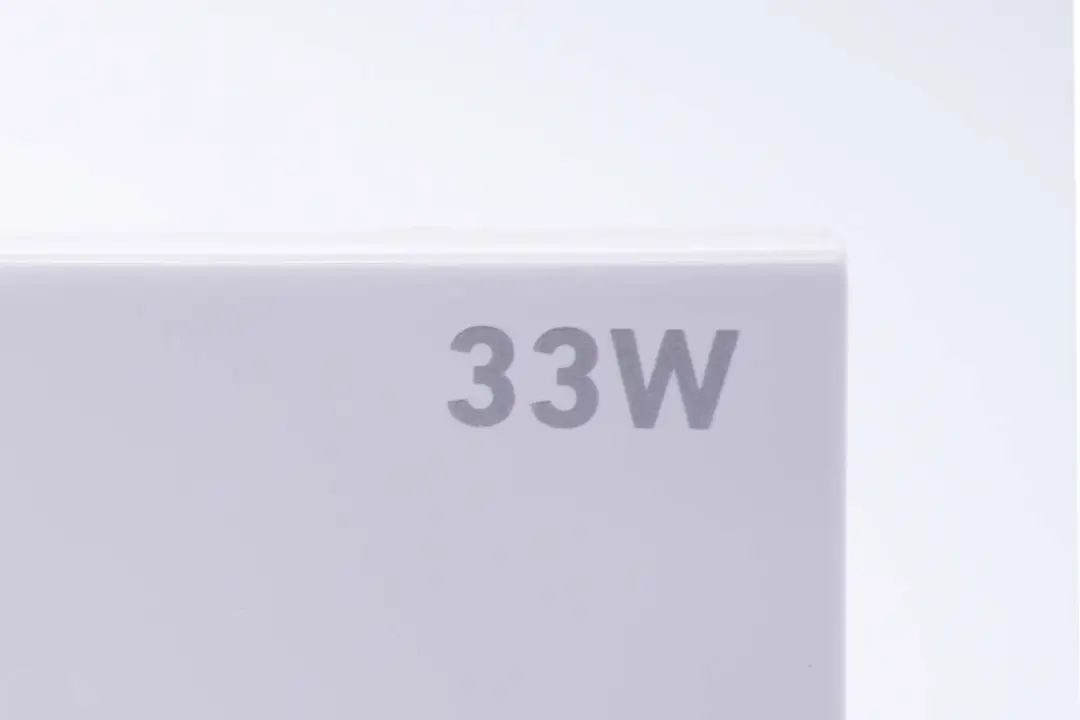

同一侧右上角印有33W字样，表明这款插座USB口最大快充功率。

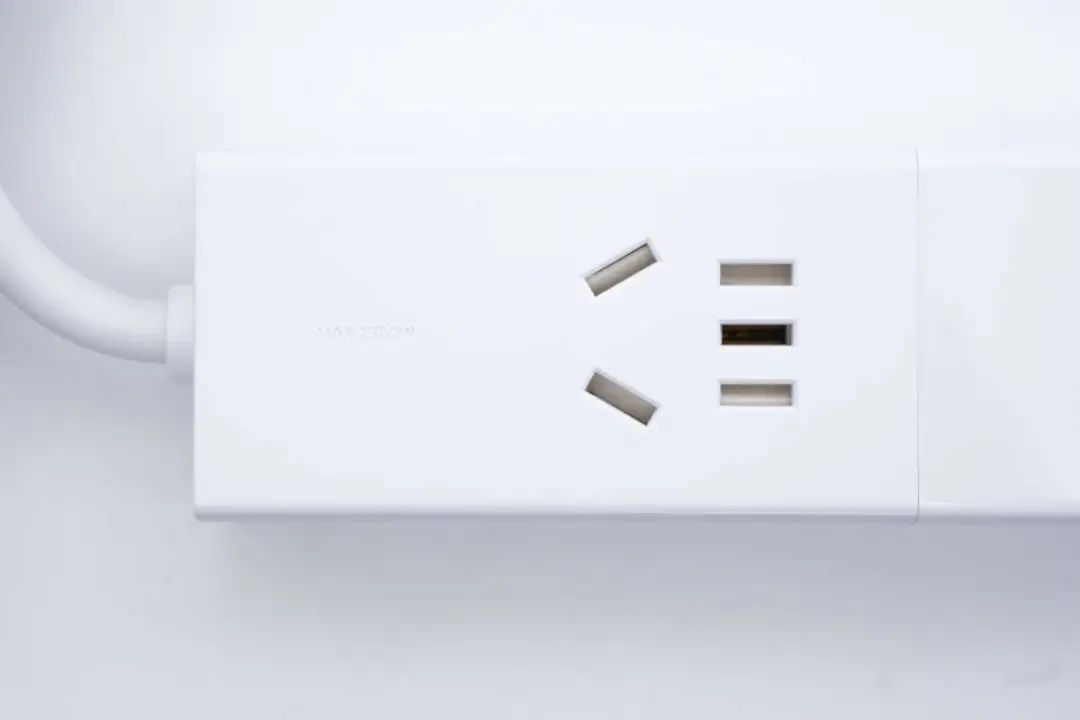

机身另一侧也设有一组3+2组合插口。
插口同样内置安全门，左侧有MAX 2500W字样设计，表明产品最大承载功率。

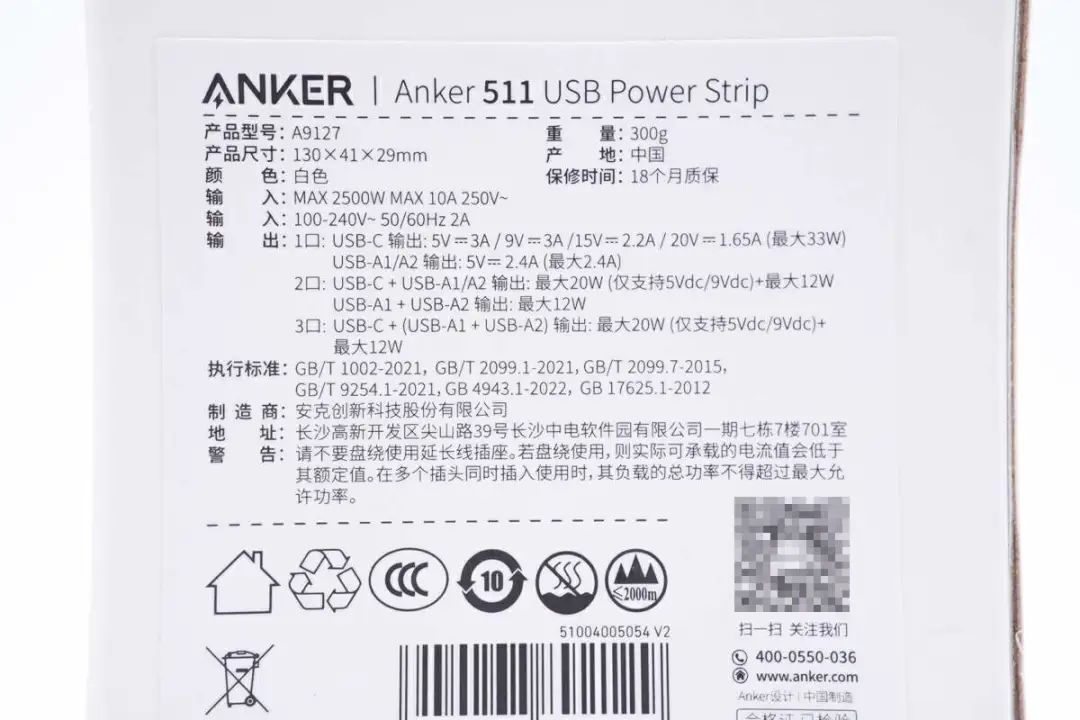

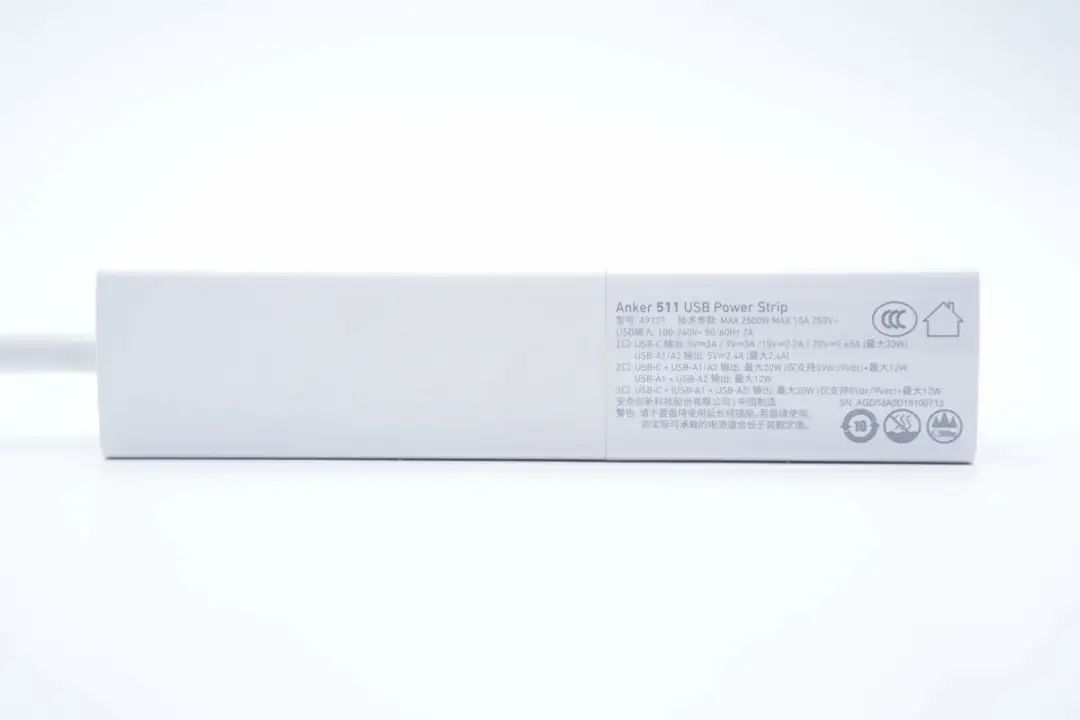

机身底部印有产品参数。

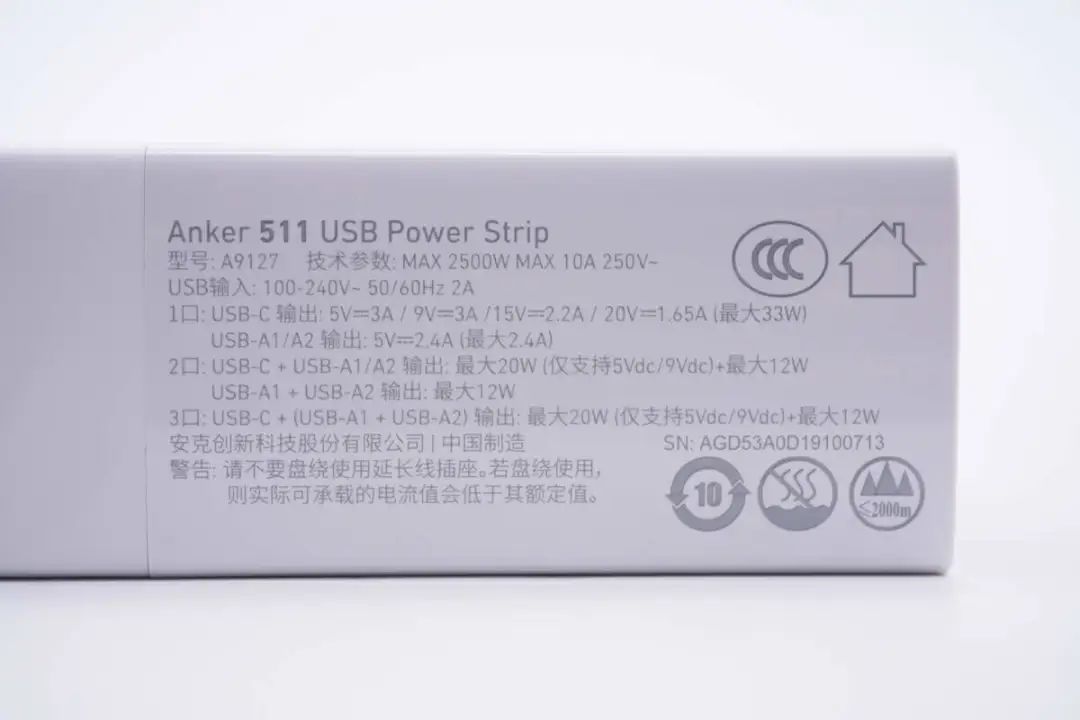

插座详细的技术参数特写
型号：A9127
技术参数：MAX 2500W 10A 250V~
USB输入：100-240V~ 50/60Hz 2A
1口：USB-C 输出：5V3A、9V3A、15V2.4A、20V1.65A(最大33W)
USB-A1/A2 输出：5V2.4A(最大2.4A)
2口：USB-C+USB-A1/A2 输出：最大20W(仅支持5Vdc/9Vdc)+最大12W
USB-A1+USB-A2 输出：最大12W
3口：USB-C+(USB-A1+USB-A2) 输出：最大20W(仅支持5Vdc/9Vdc)+最大12W
制造商：安克创新科技股份有限公司
产品已通过3C认证。

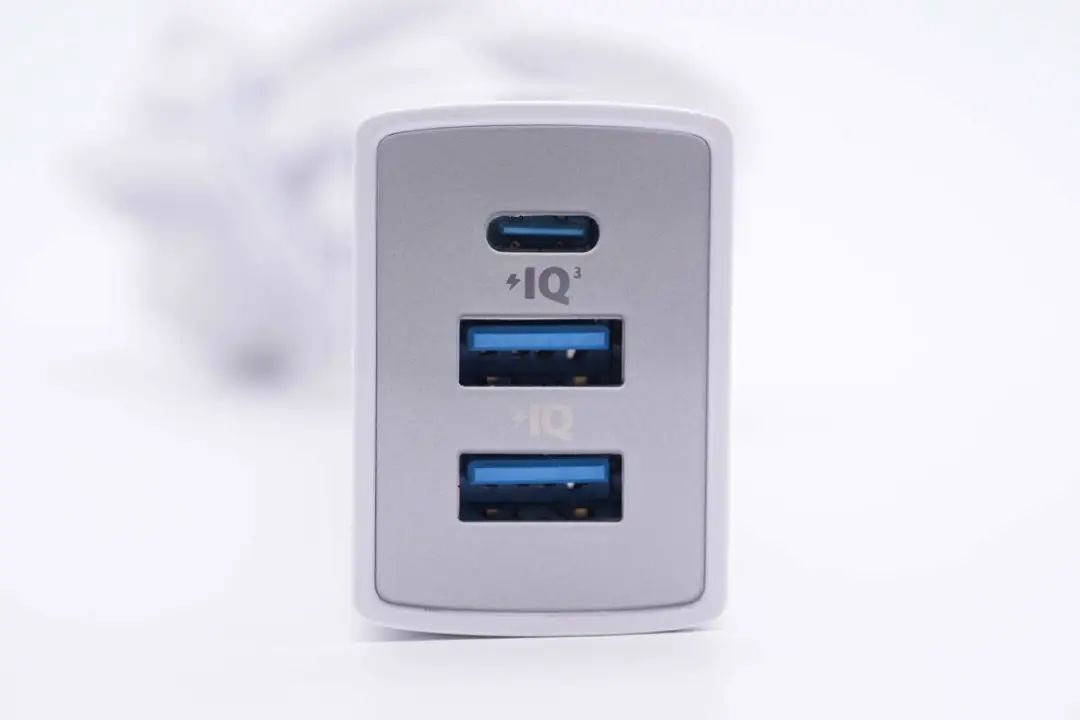

三个USB接口特写，内部为蓝色胶芯设计，并有快充标识。

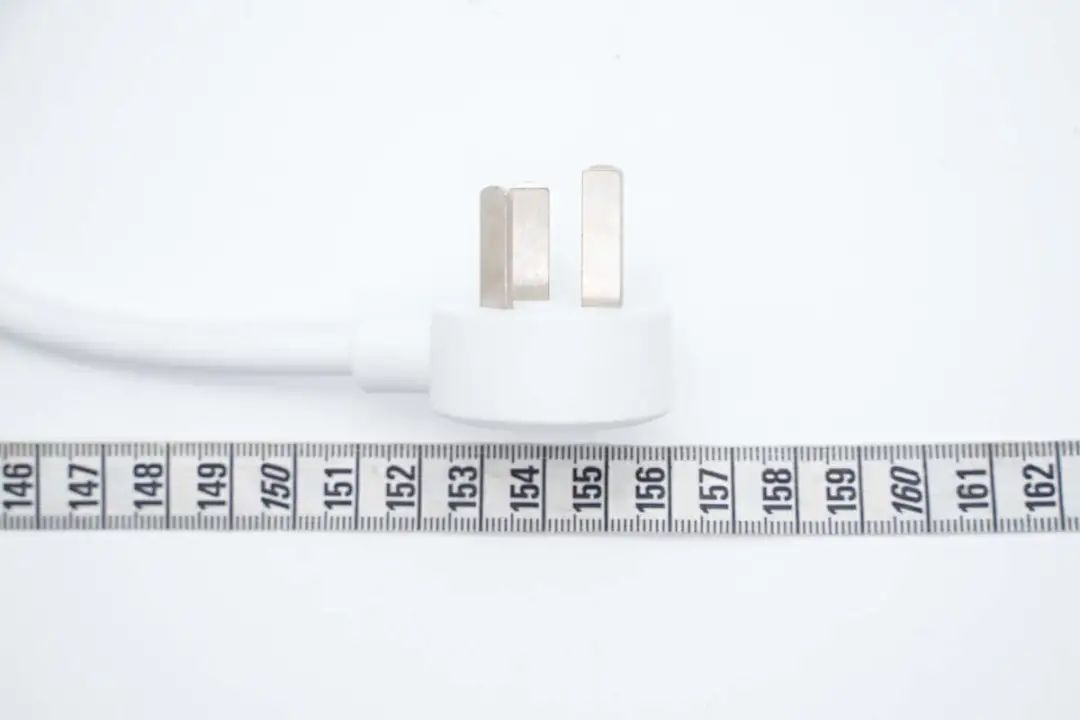

实测电源线长度约156cm。

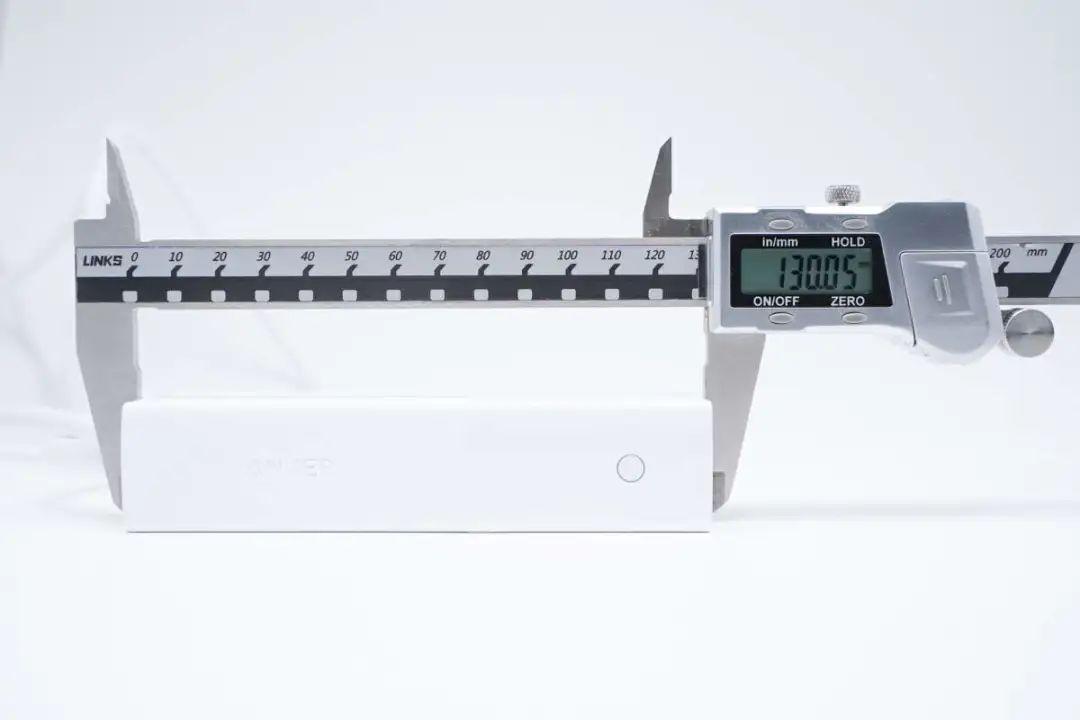

插座机身长度为130.05mm。

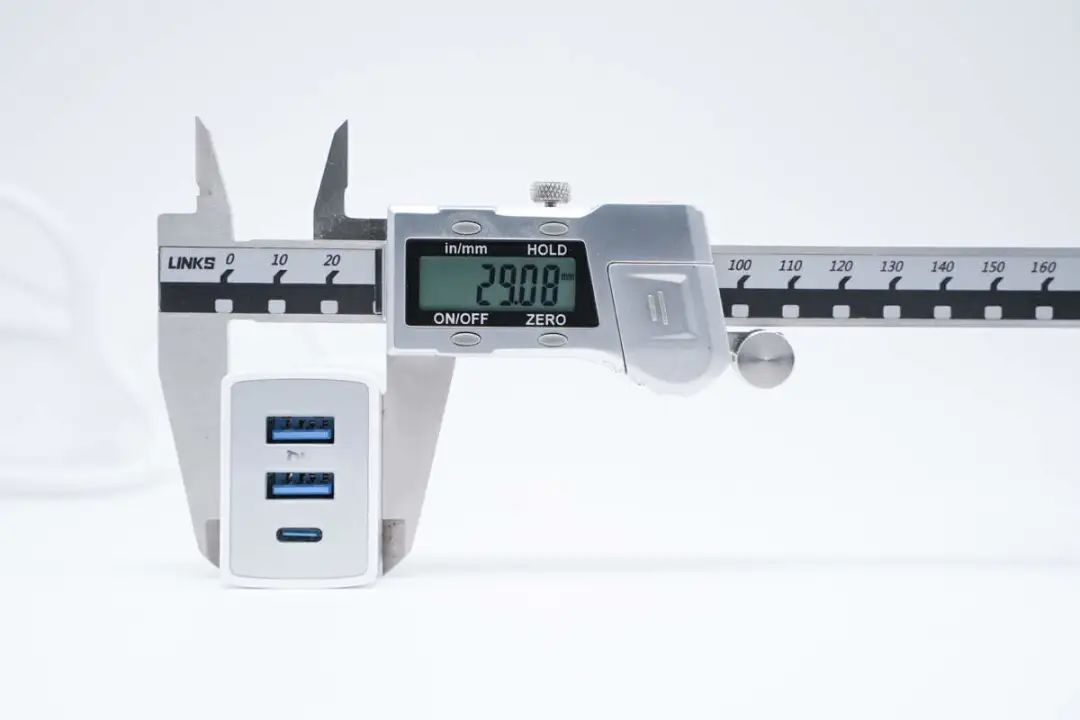

宽度为29.08mm。

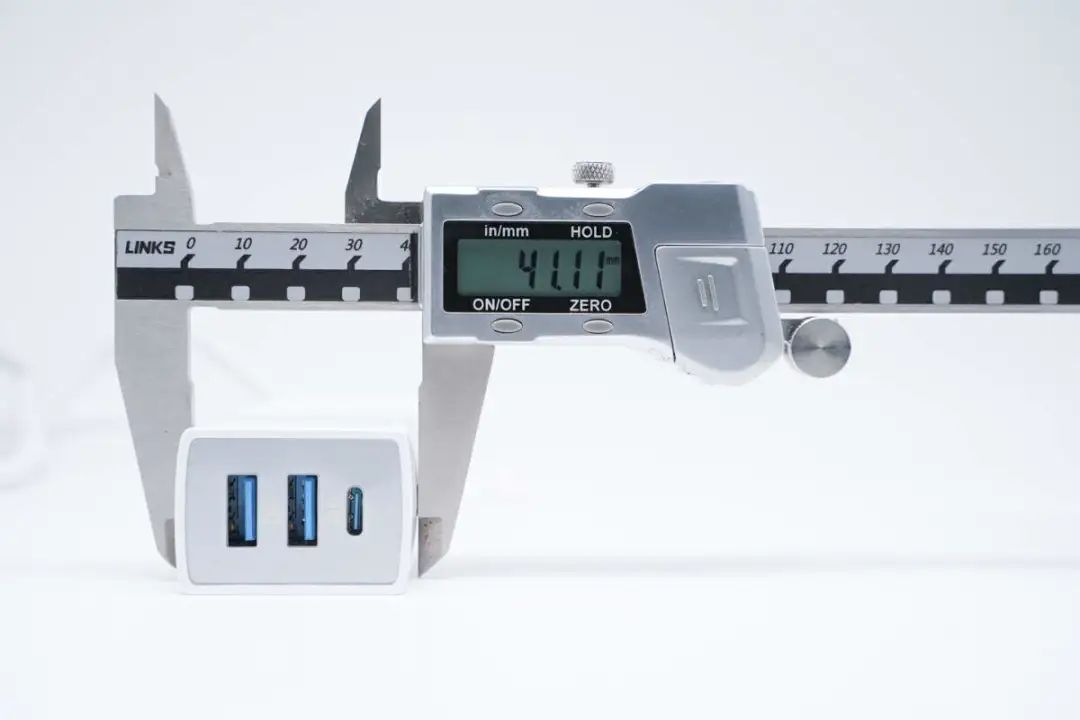

高度为41.11mm。

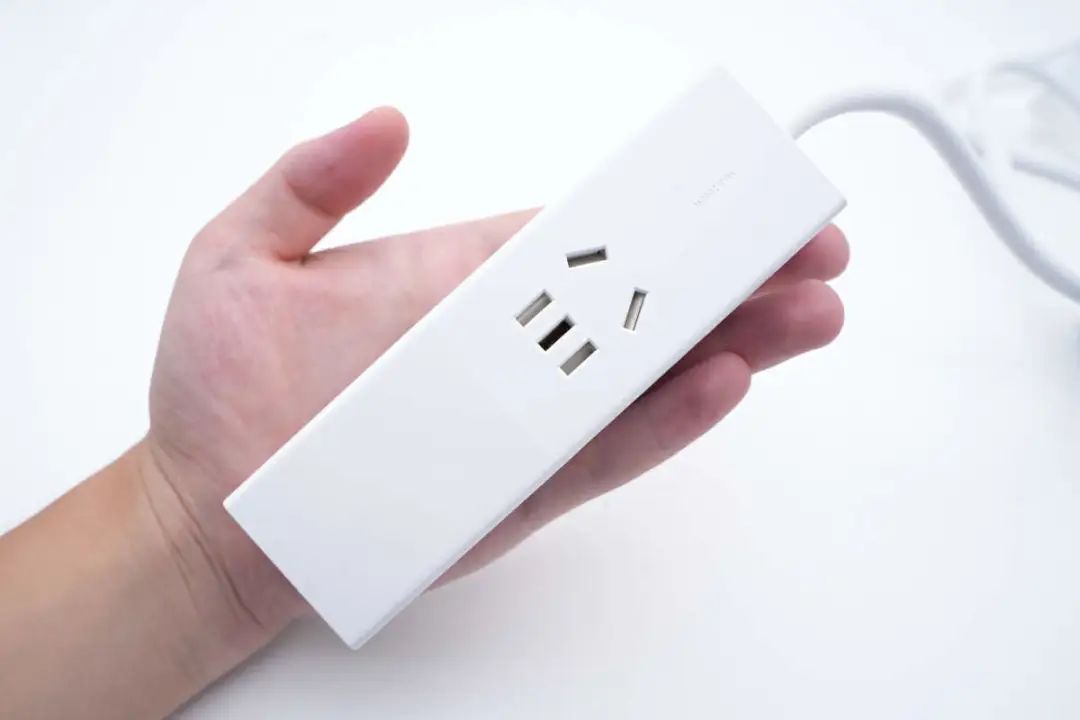

产品拿在手上的直观感受，整体比较小巧纤细。

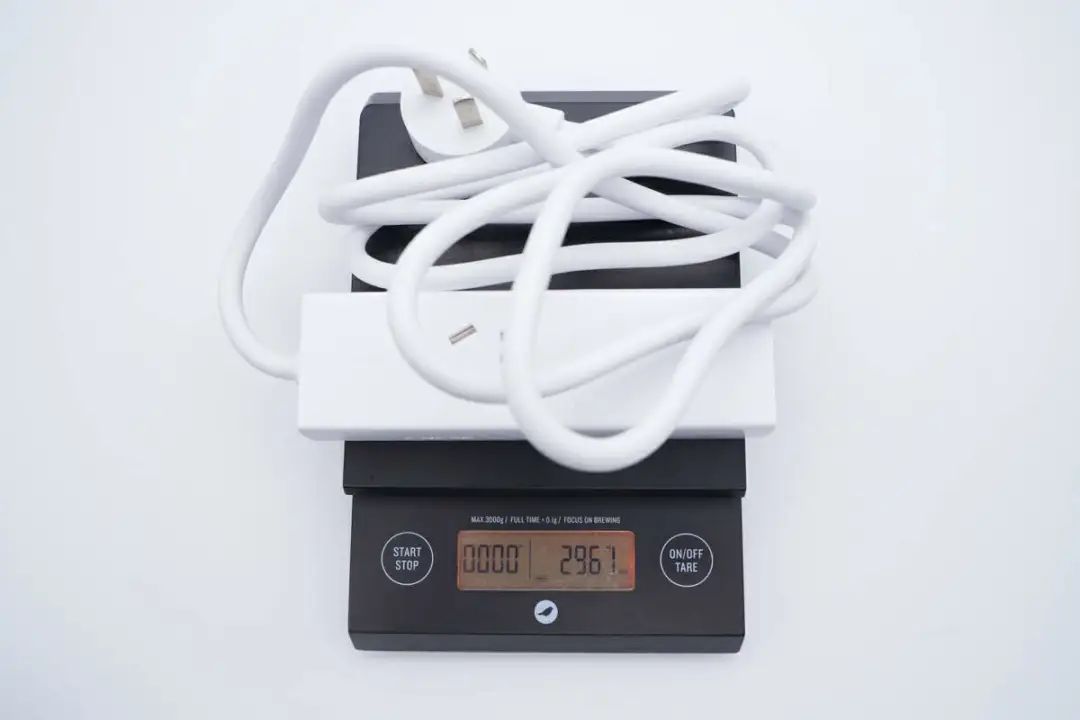

另外测得产品净重约297g。

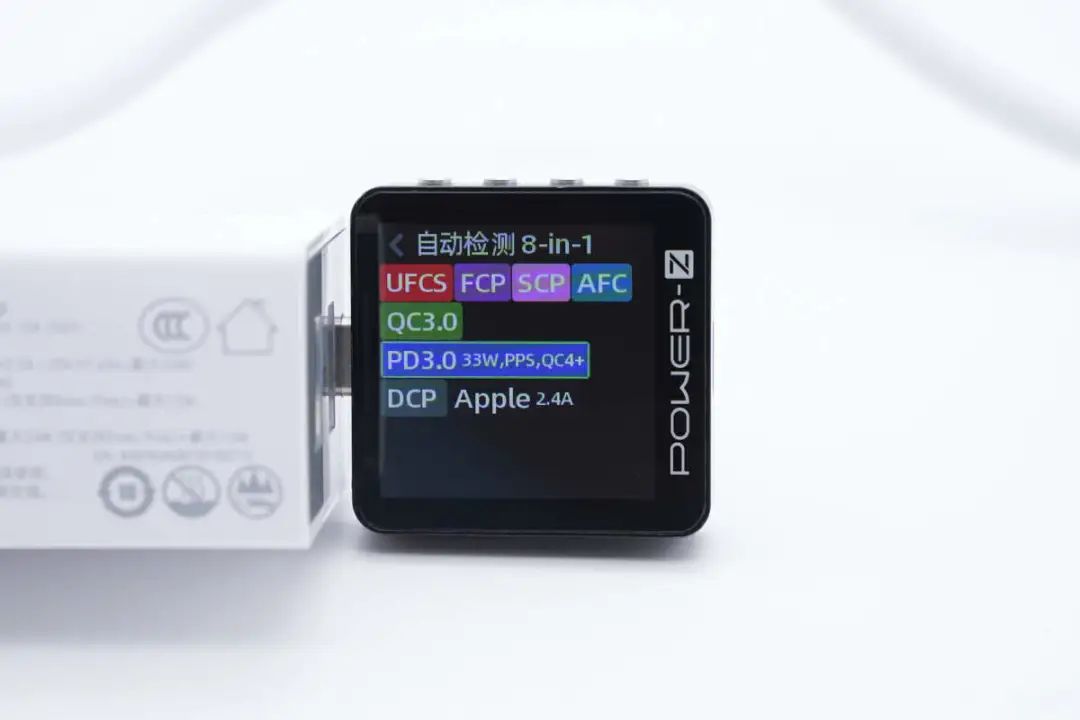

使用ChargerLAB POWER-Z KM003C测得USB-C口支持UFCS、FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

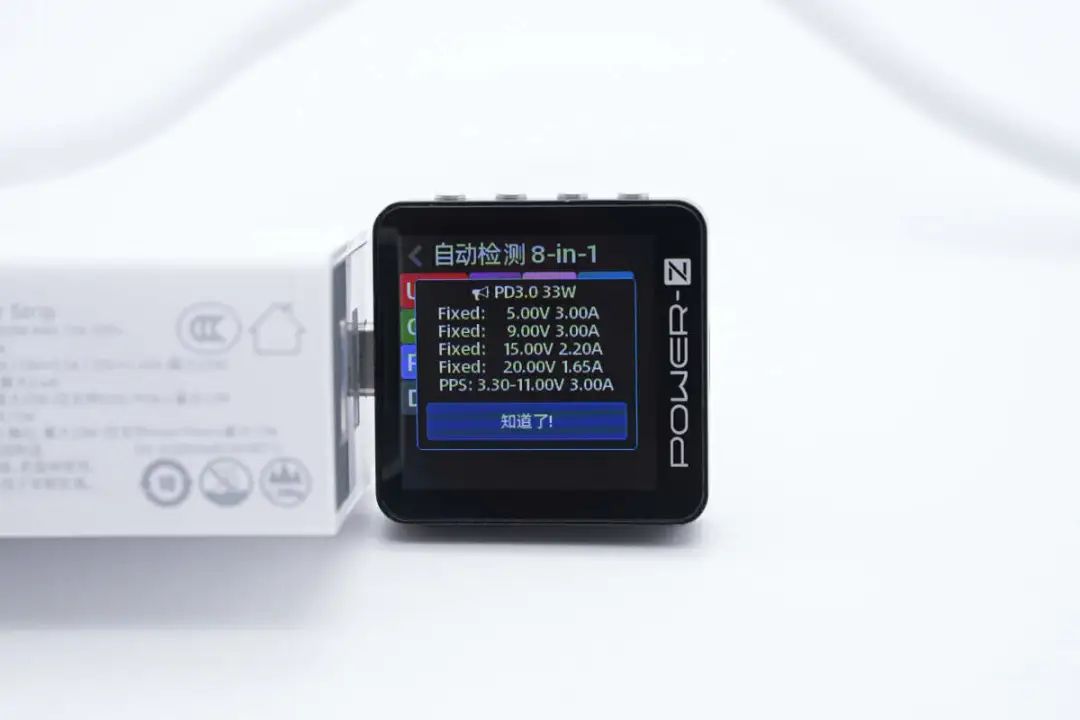

PDO报文显示USB-C接口还具备5V3A、9V3A、15V2.2A、20V1.65A四组固定电压档位，以及3.3-11V3A一组PPS电压档位。

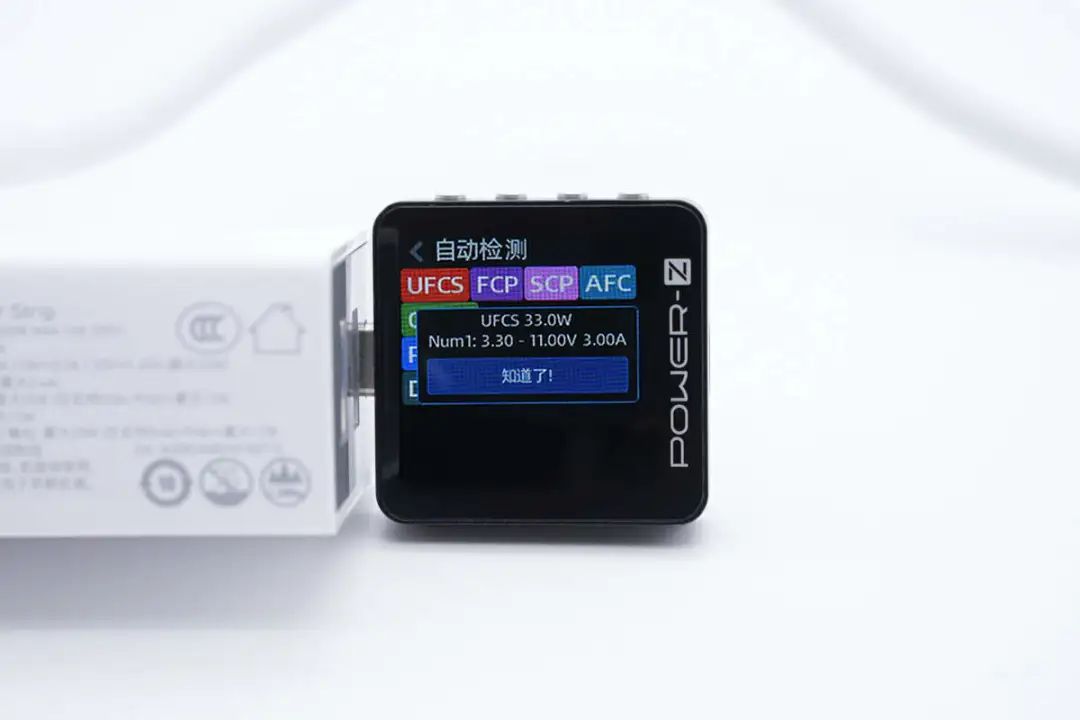

另外测得UFCS融合快充具备3.3-11V3A一组档位。

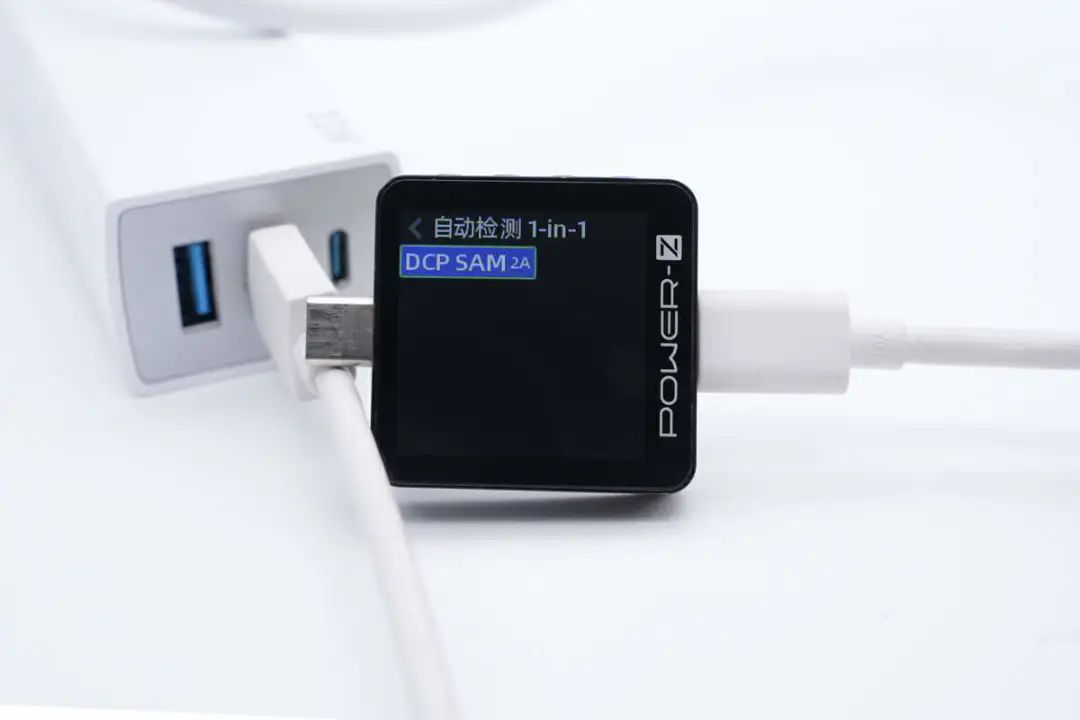

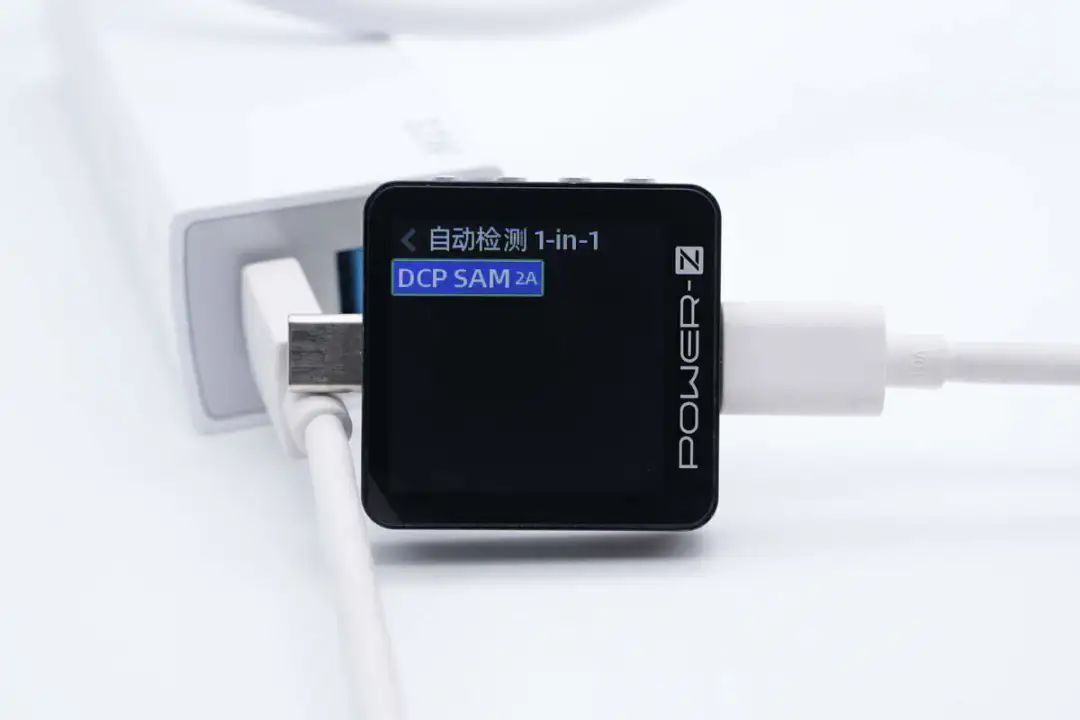

测得USB-A1口支持DCP、SAM 2A充电协议。
测得USB-A2口具有和USB-A1口相同的协议。
安克33W快充延长线插座拆解
看完了安克这款快充延长线插座的开箱和测试，下面就进行拆解，看看内部的用料。

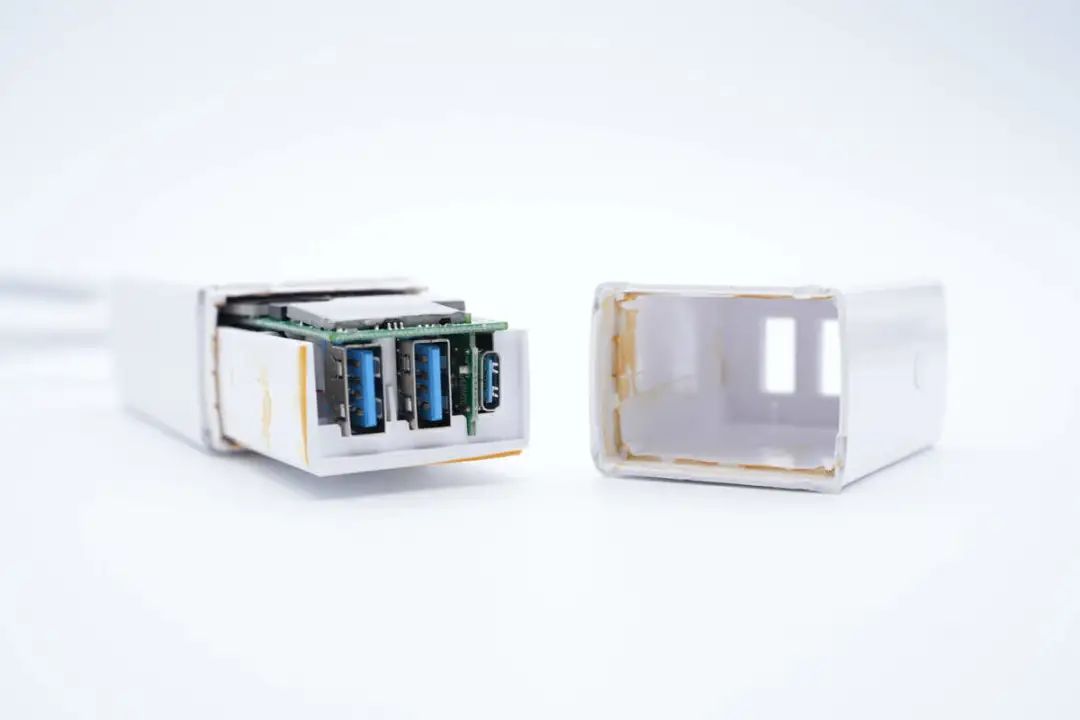

沿壳体接缝拆开充电器外壳，PCBA模块固定在内部壳体中。

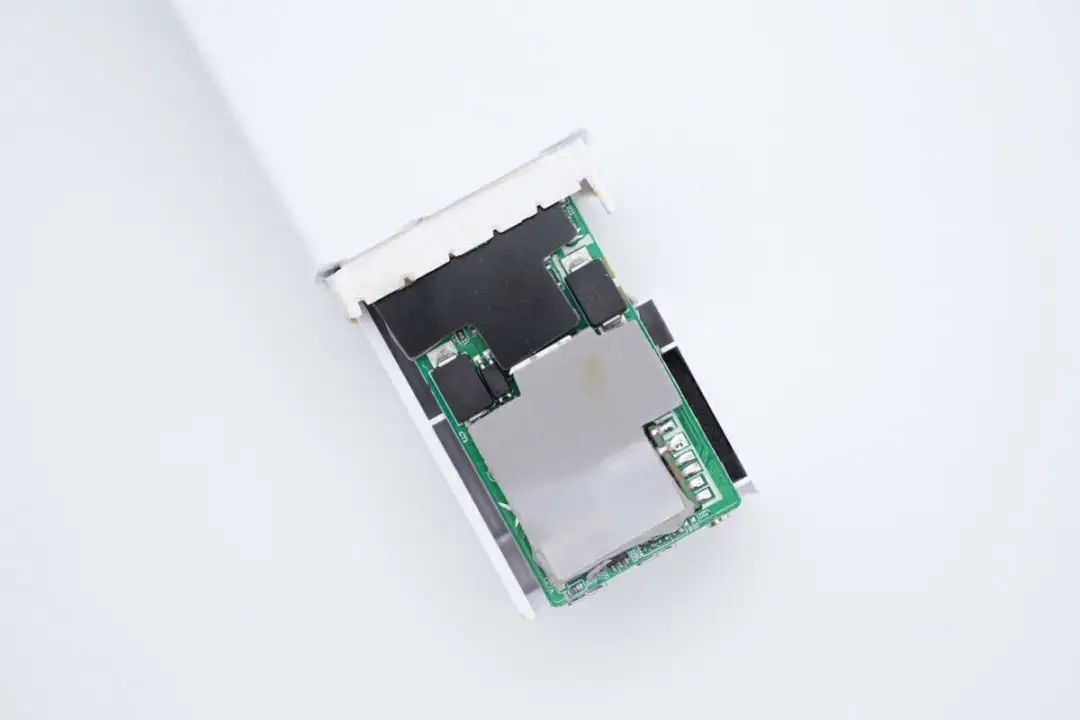

PCBA模块粘贴导热垫散热。

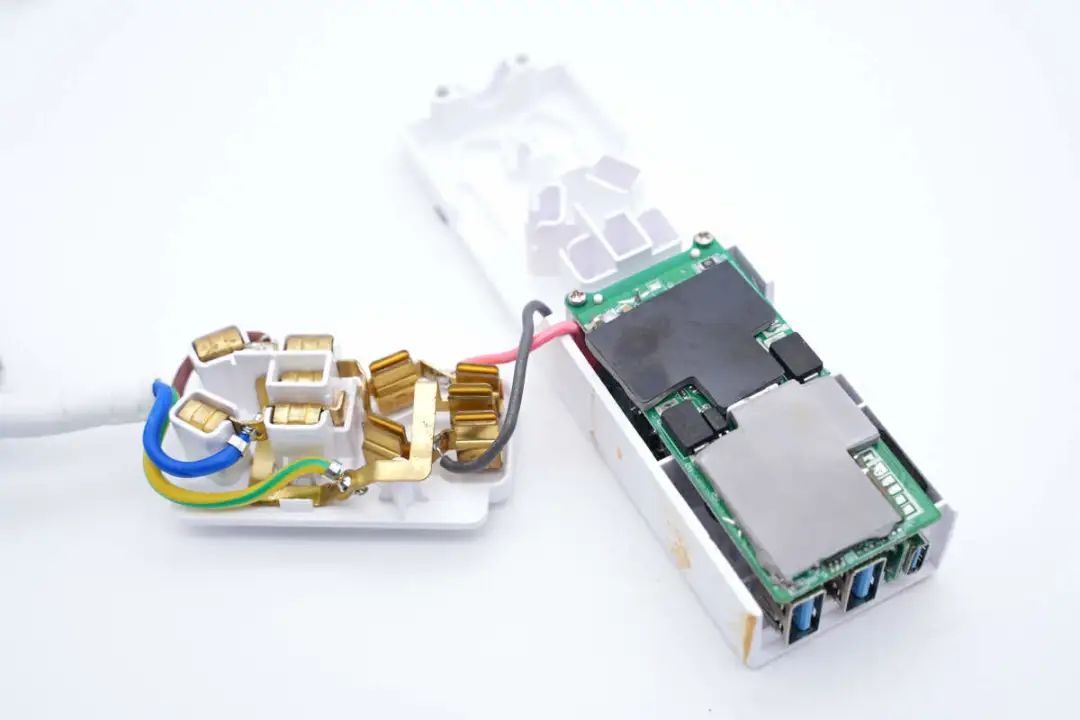

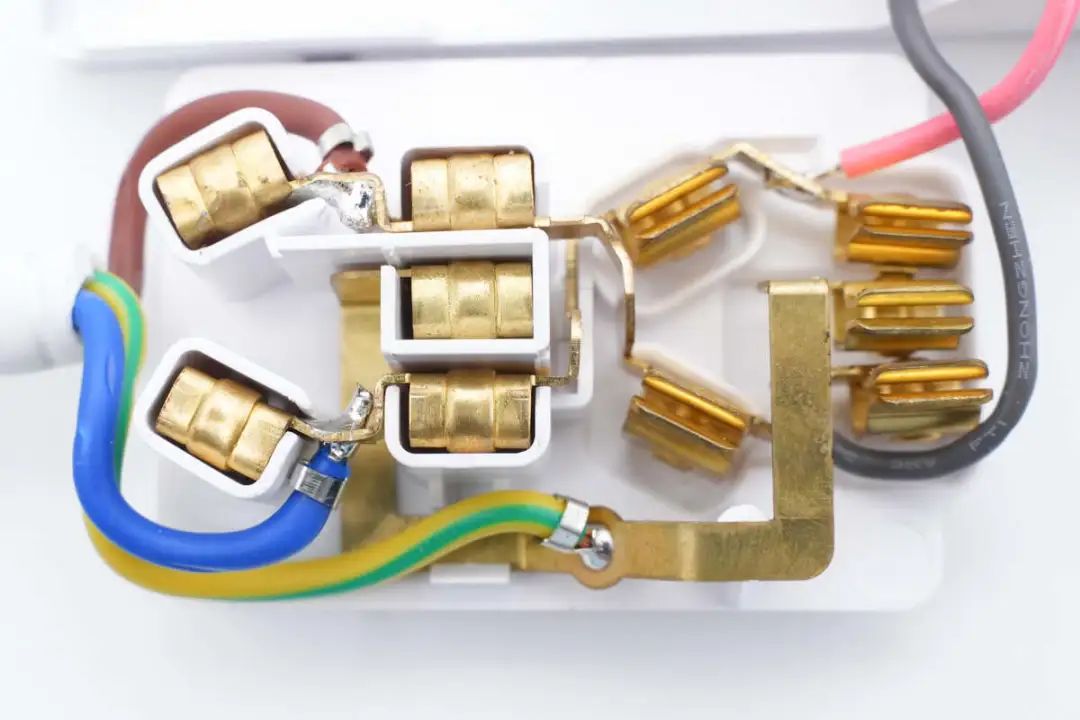

插座模块通过导线焊接与快充模块连接。
输入导线冷压端子焊接到一体铜条上供电。
快充模块采用螺丝固定在内部框架上。

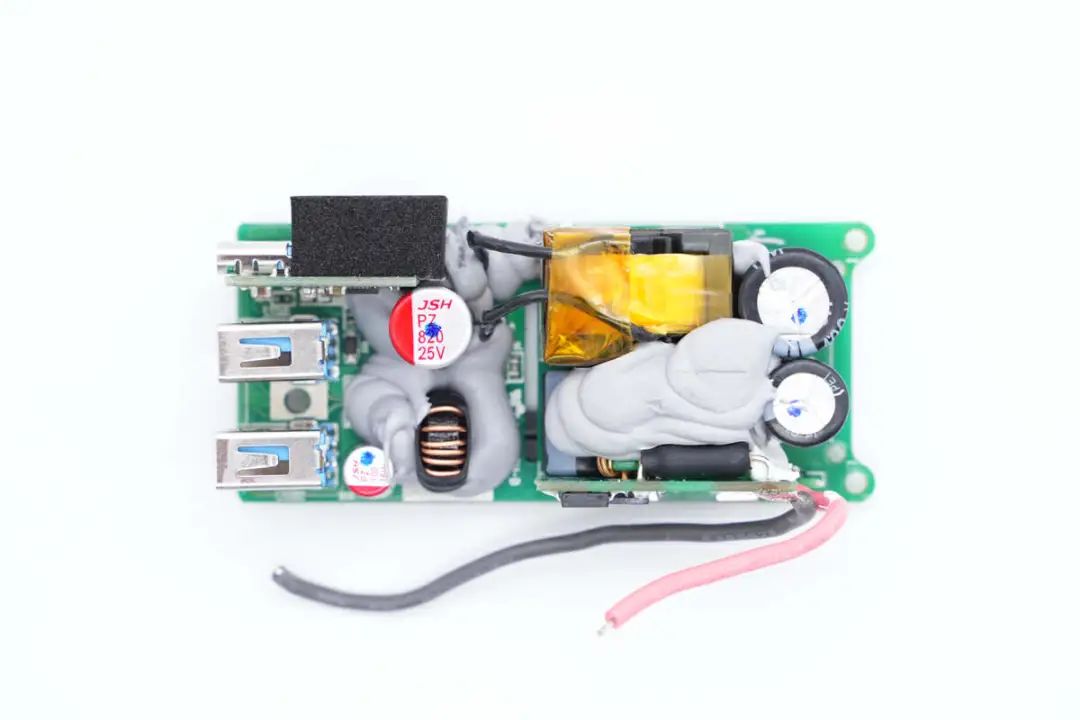

PCBA模块正面一览，右侧为交流输入端，输入导线焊接连接到小板上，右侧焊接变压器和高压滤波电容，左侧为输出电路，焊接USB-C协议小板，滤波电容和降压电感，并焊接两个USB-A母座，元器件之间通过胶水填充加固。

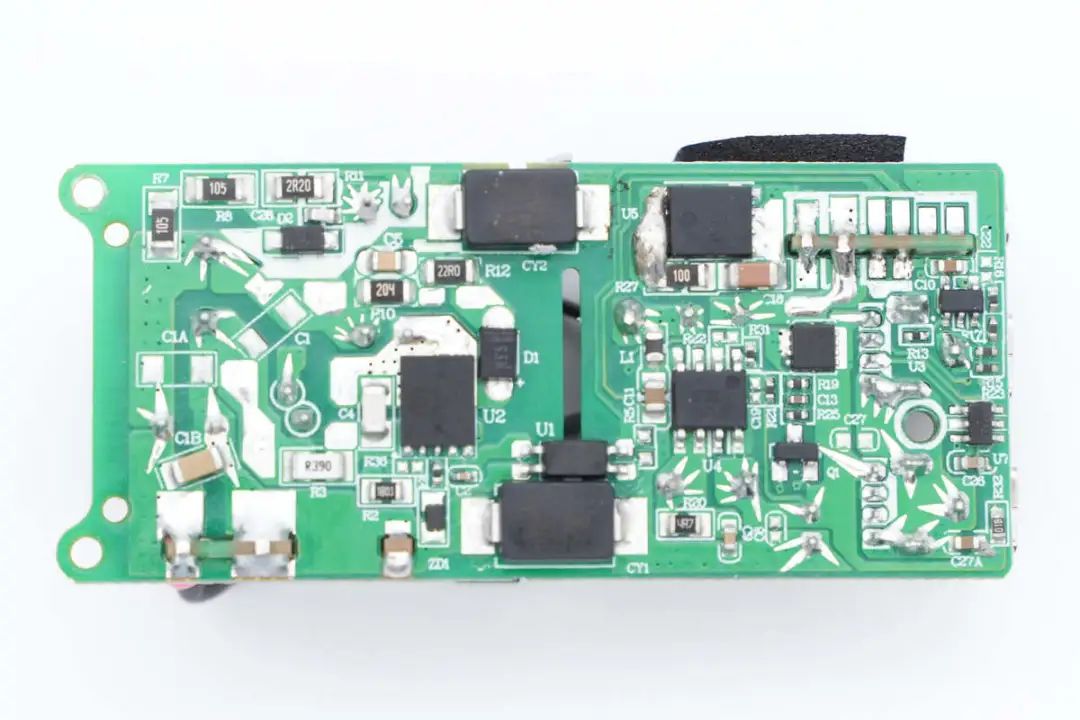

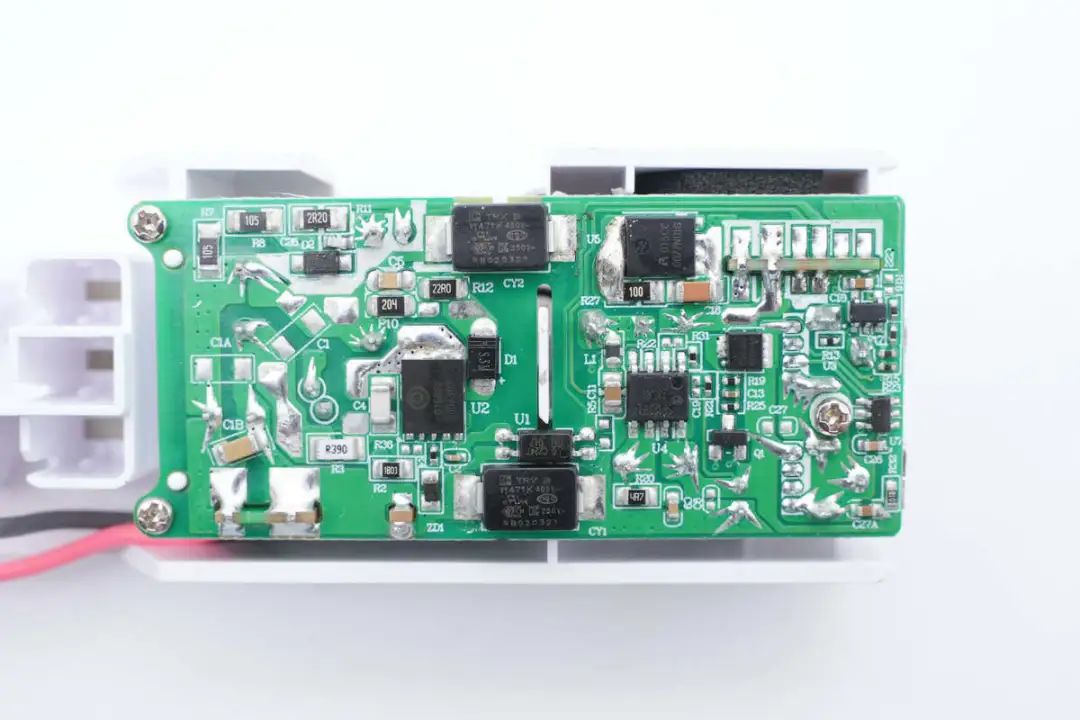

PCBA模块背面焊接高集成电源芯片，贴片Y电容，反馈光耦，同步整流管和降压转换器，初次级分界明显。通过对PCBA模块观察发现，安克33W快充延长线插座采用反激开关电源，同步整流，输出电压由协议芯片通过光耦反馈调节。两个USB-A接口由降压转换器进行电压转换，固定5V输出。下面我们就从输入端开始了解整个模块的设计和用料。
输入端导线焊接到侧面小板上。

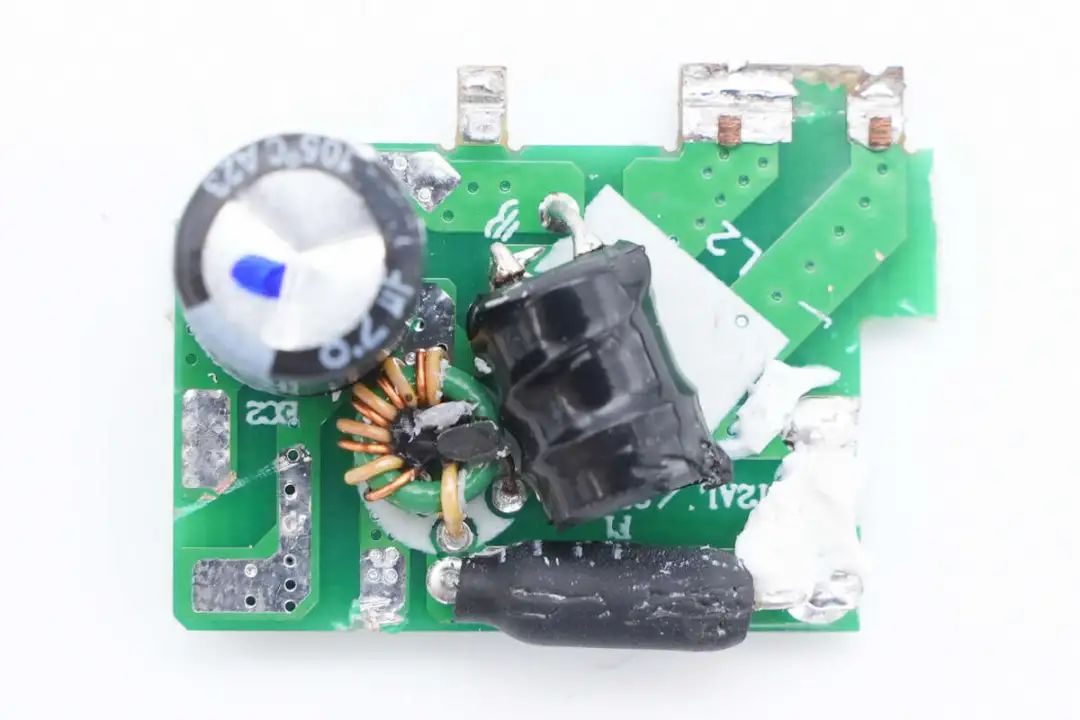

小板正面焊接保险丝，共模电感，差模电感和高压滤波电容。

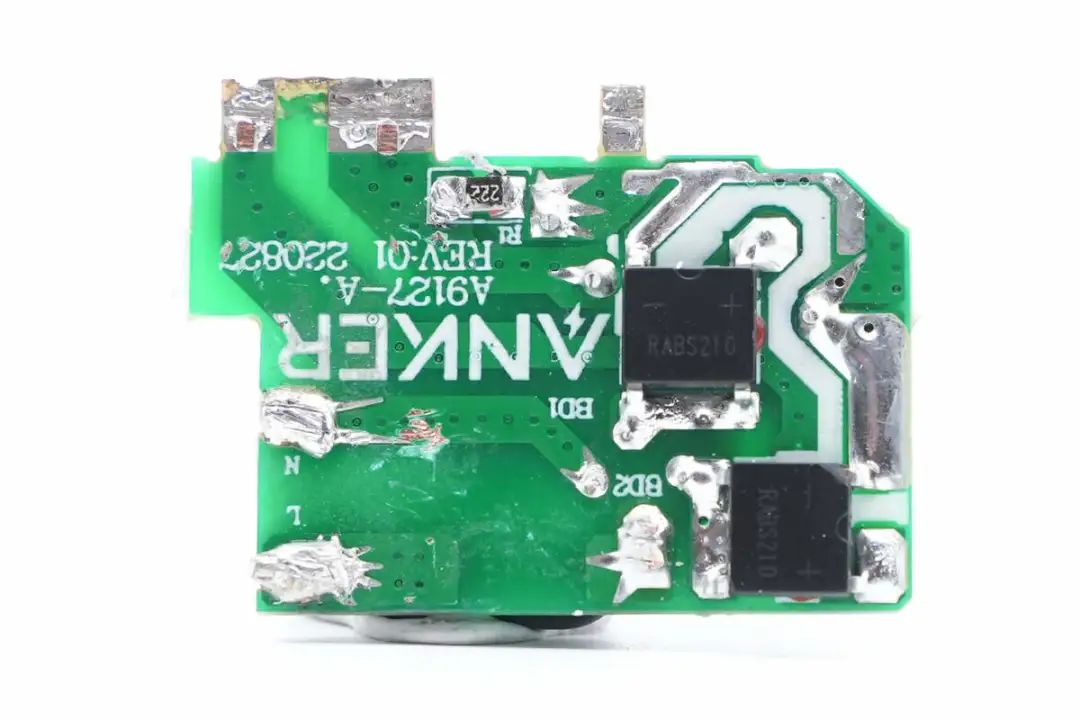

小板背面焊接两颗整流桥和一颗电阻。
输入端保险丝外套热缩管绝缘。

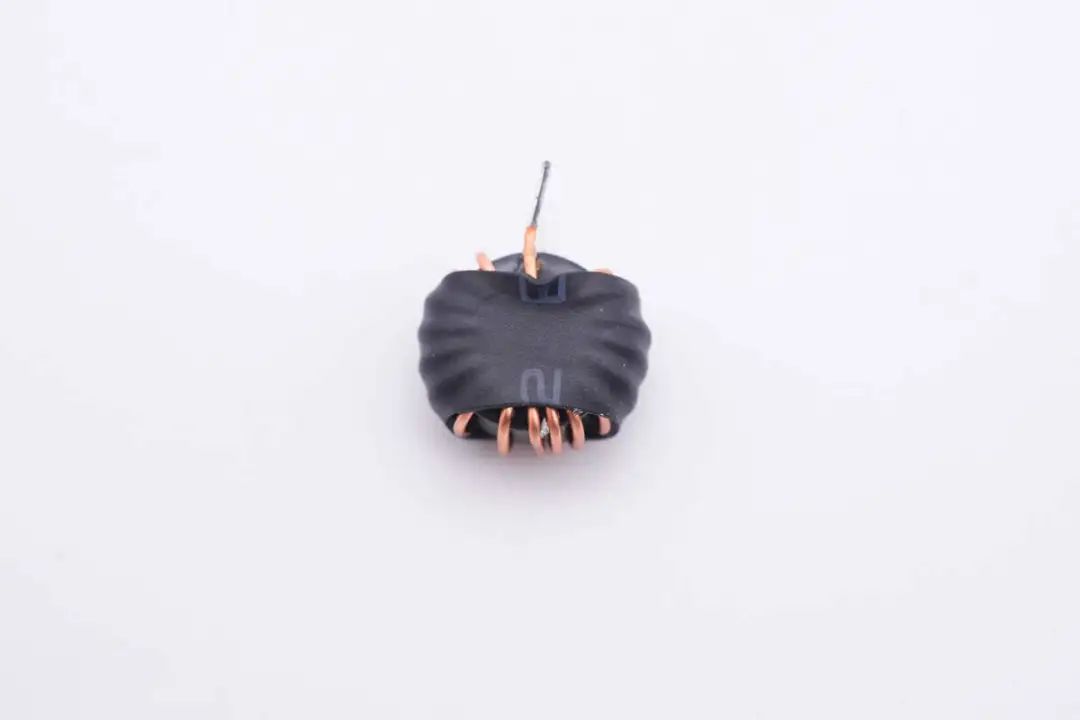

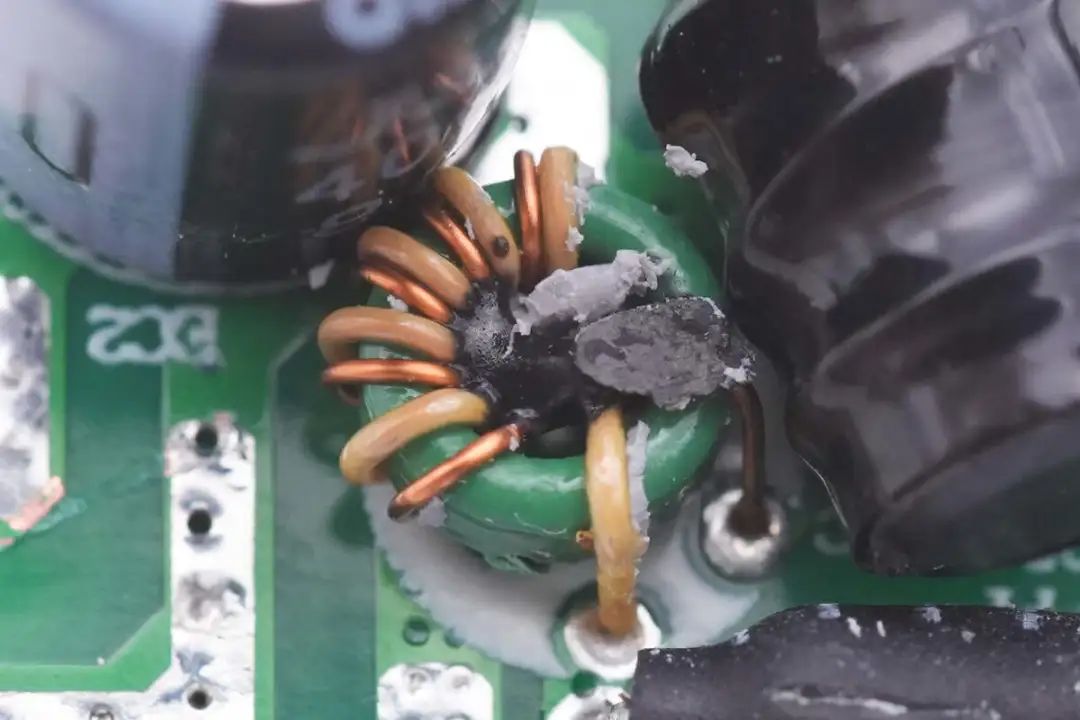

共模电感采用漆包线和绝缘线绕制。

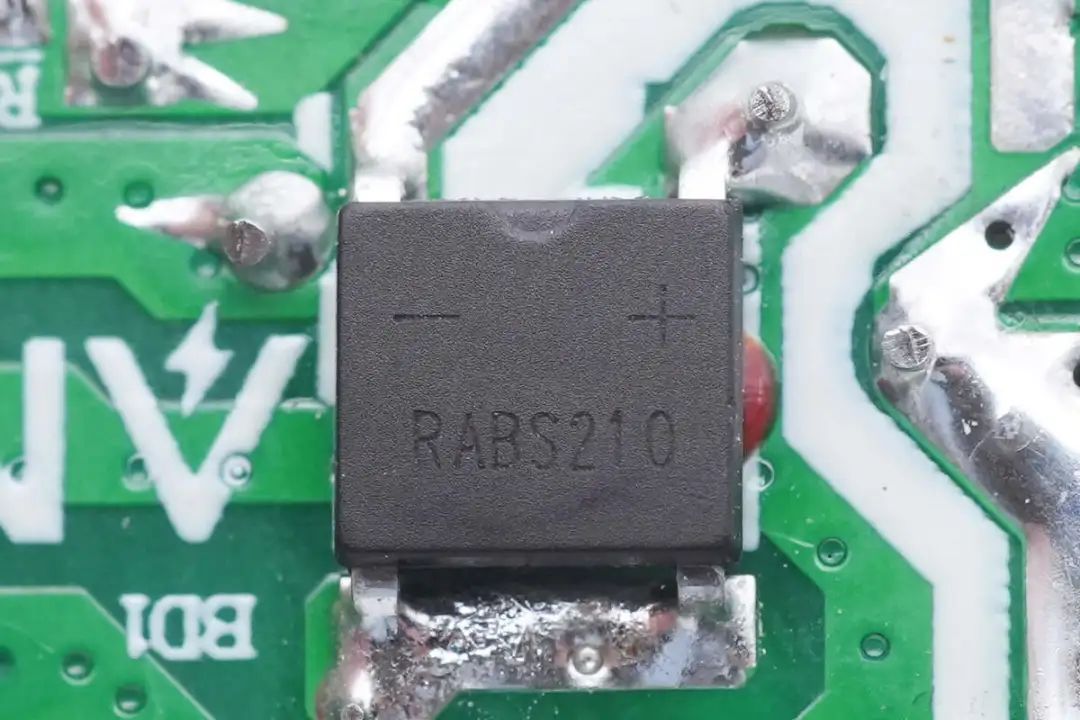

输入端使用两颗RABS210整流桥，为半桥连接，均摊发热。

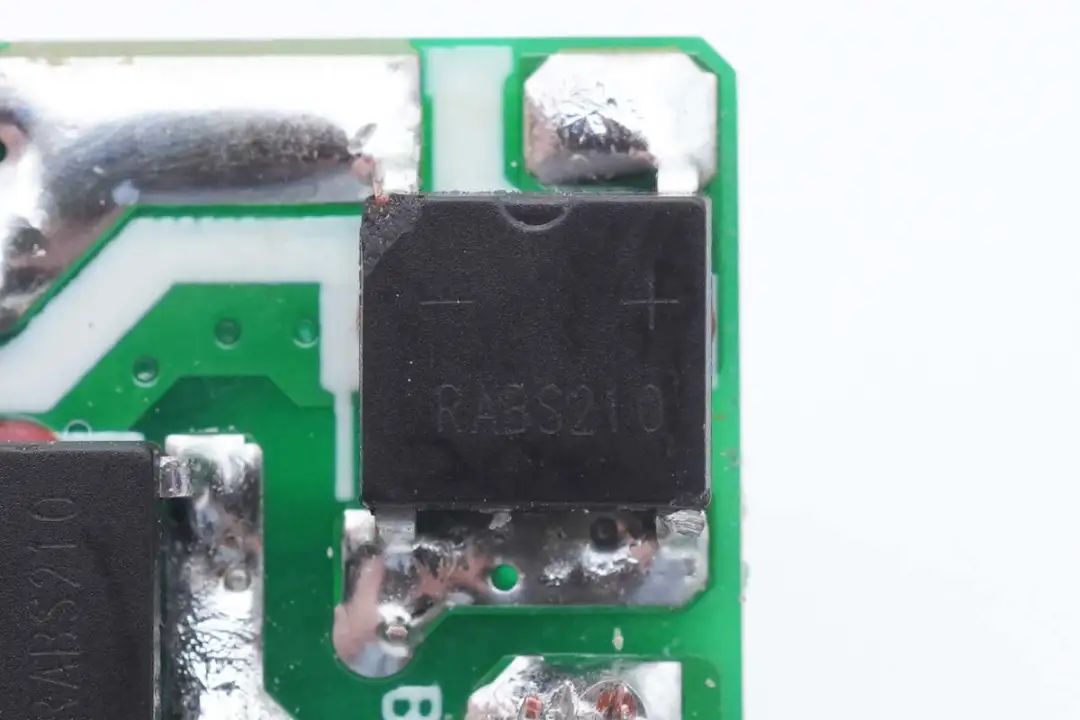

另一颗RABS210整流桥特写。

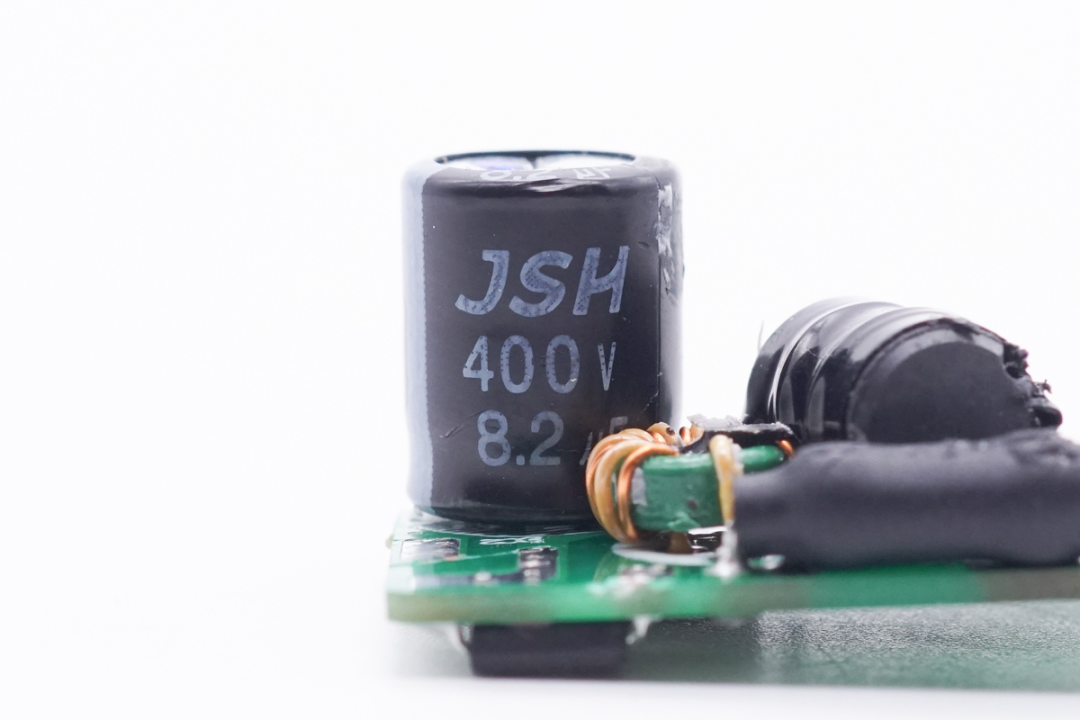

高压滤波电容来自JSH万京源，规格为400V 8.2μF。

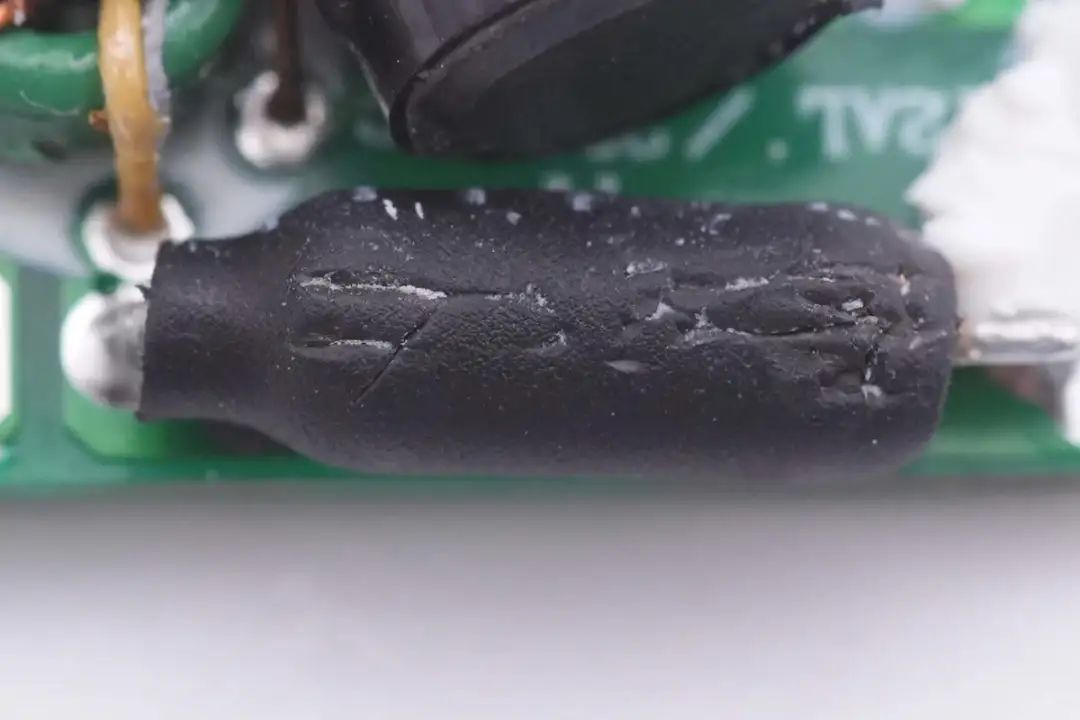

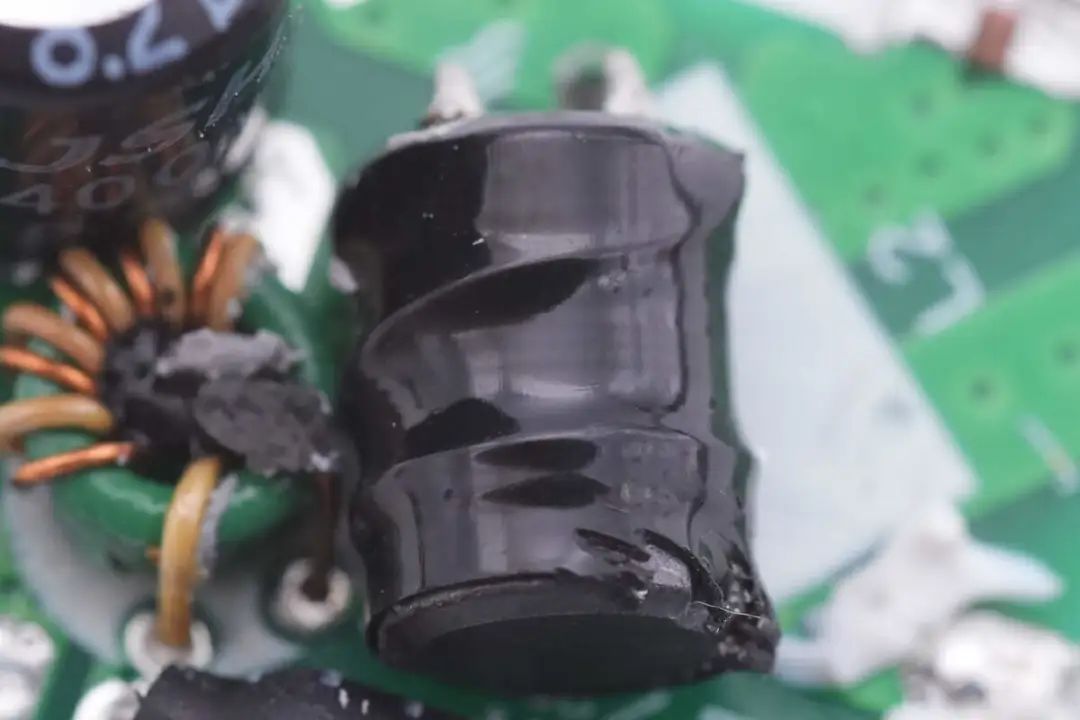

差模电感采用热缩管包裹绝缘。

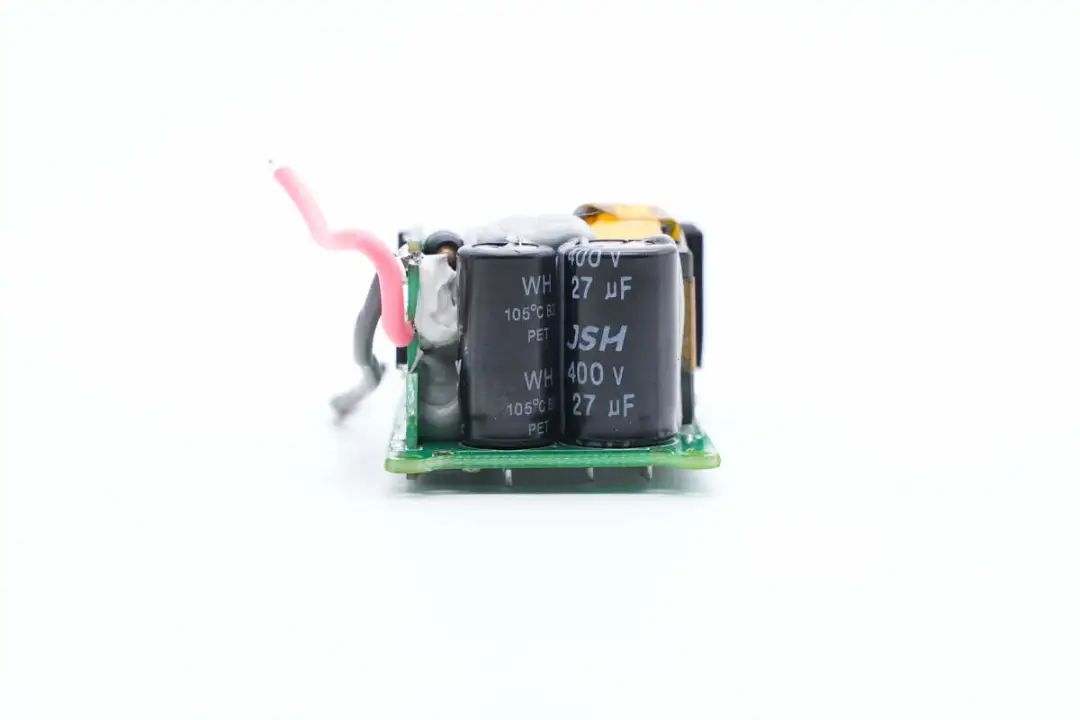

侧面一览，焊接两颗高压滤波电容。

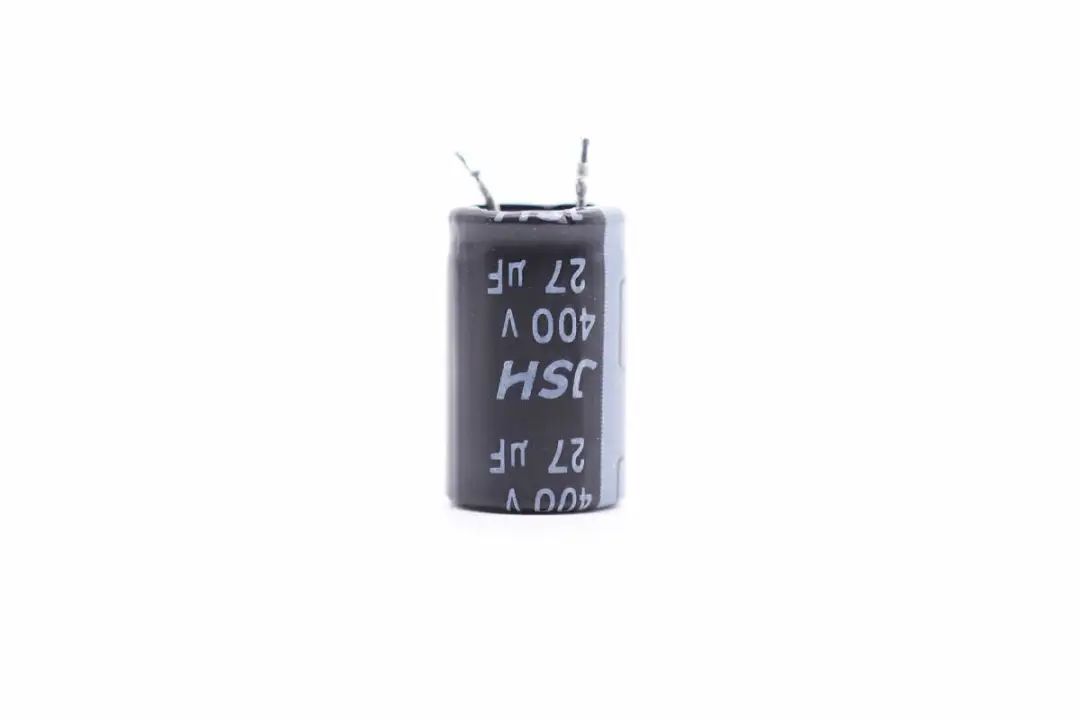

一颗高压滤波电容规格为400V 27μF。

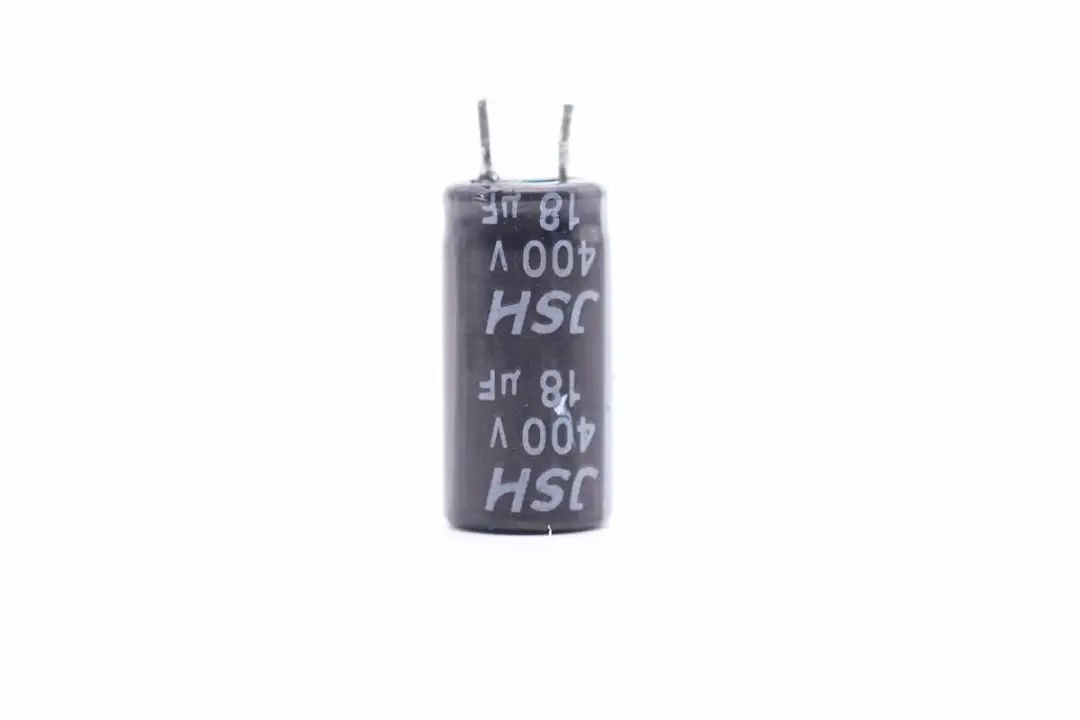

还有一颗规格为400V 18μF，滤波电容总容量为53.2μF。

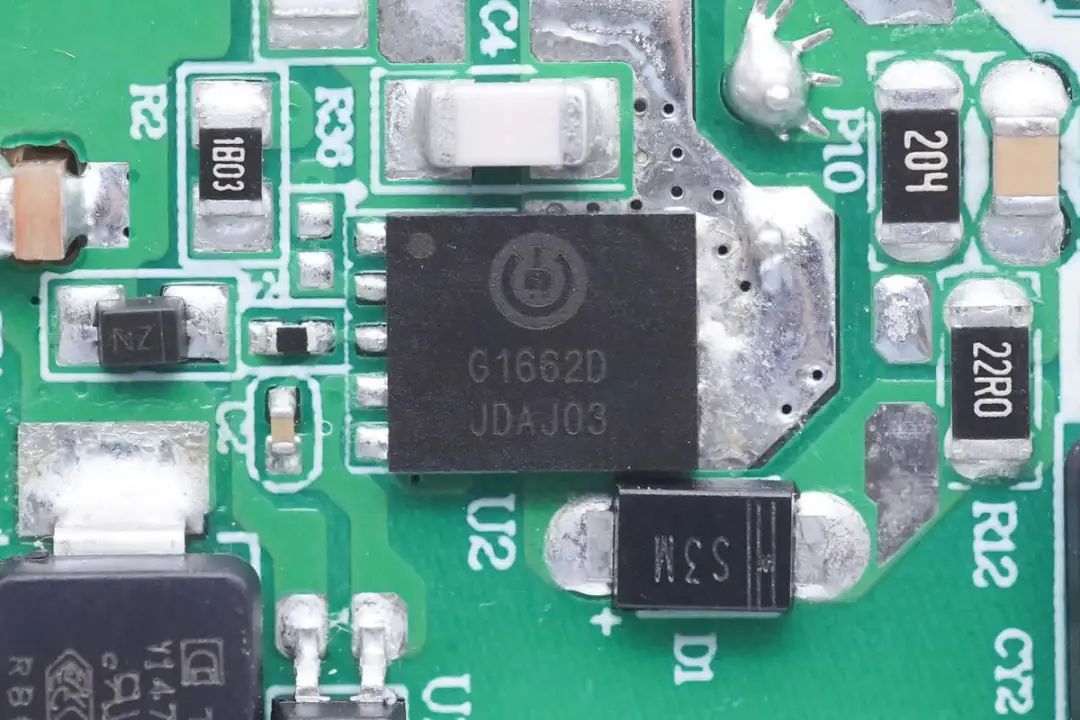

初级主控芯片来自环球半导体，型号G1662D，是一颗高度集成的次级反馈(SSR)反激控制芯片，支持最高45W输出应用，内置650V 低导通阻抗超结MOS。支持CCM/QR工作模式，待机功耗<70mW，VCC支持高达85V，最高工作频率有65/90K可选。

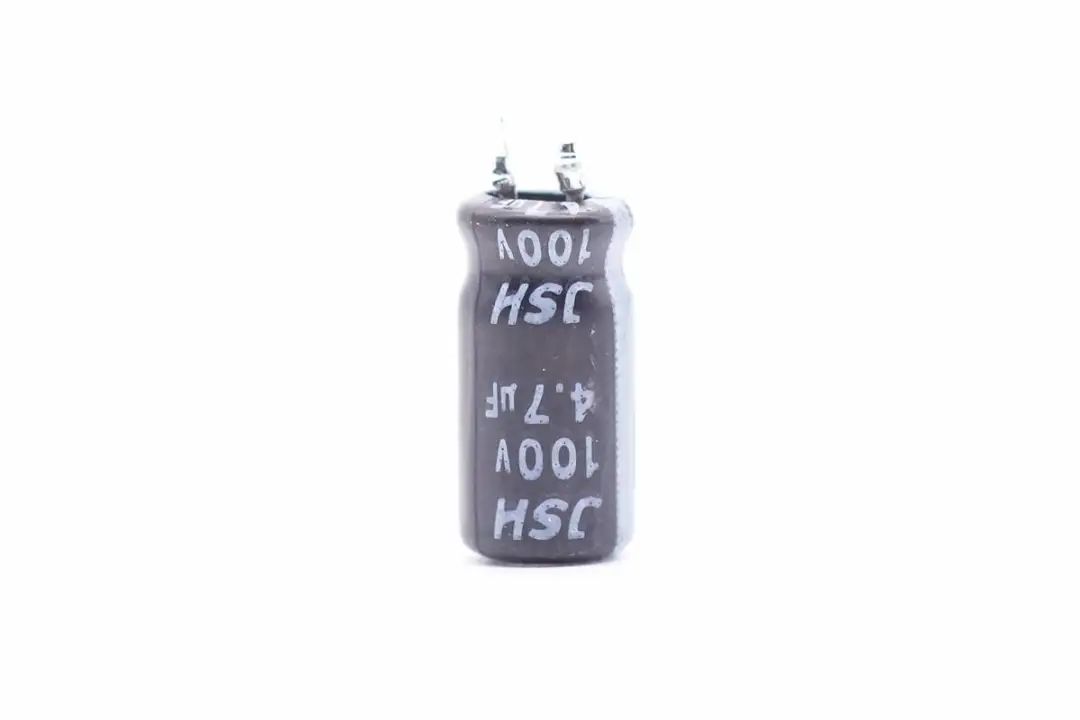

为主控芯片供电的滤波电容规格为100V 4.7μF。

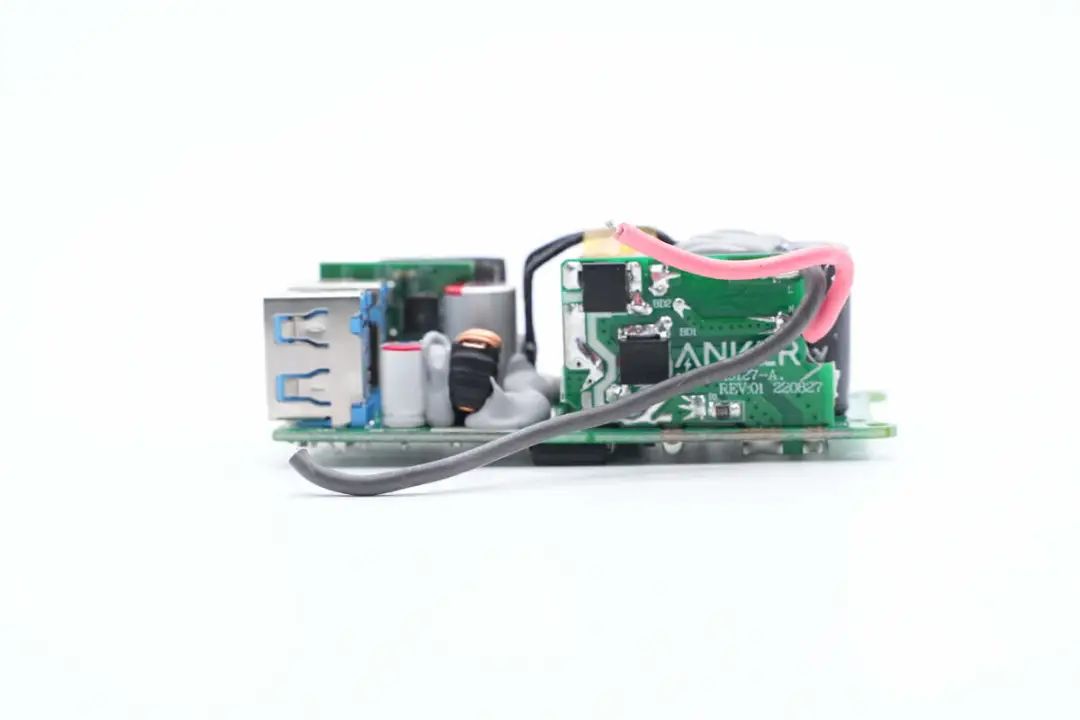

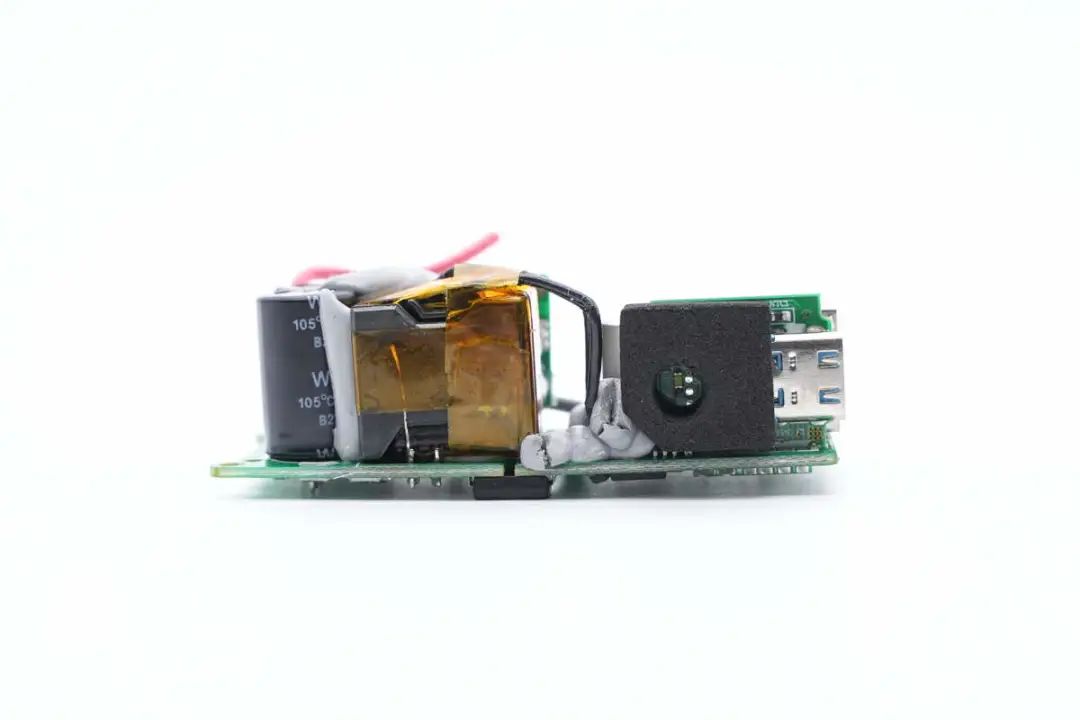

PCBA模块侧面一览，焊接变压器，USB-C接口小板，在USB-C接口小板上还焊接指示灯。

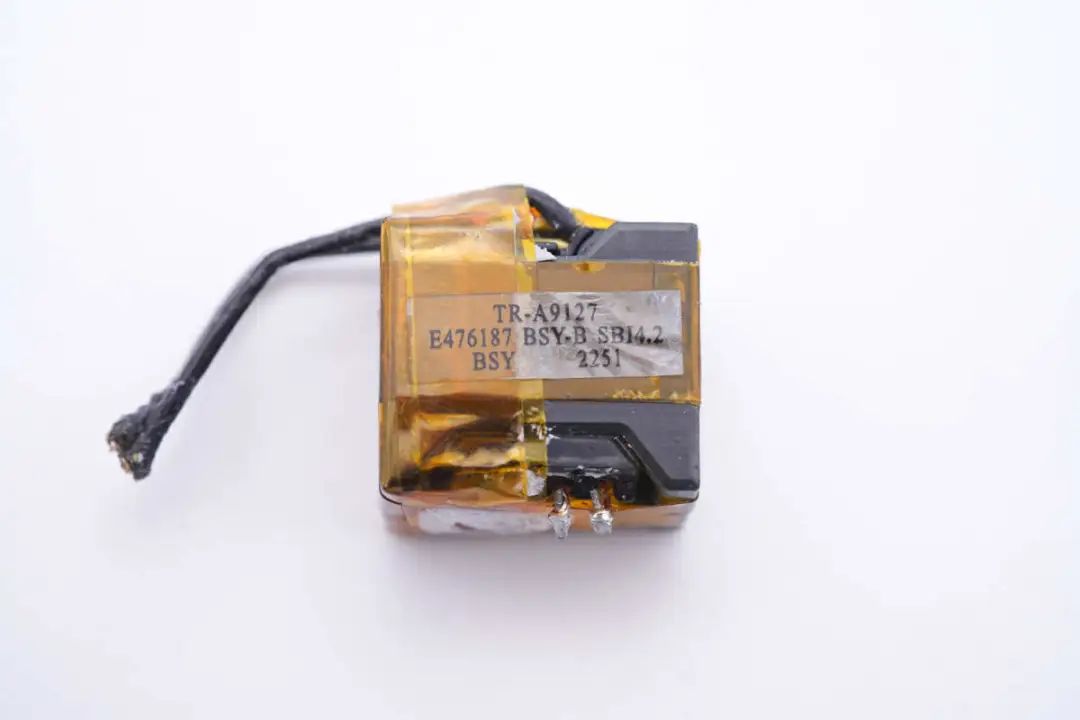

变压器磁芯采用胶带严密缠绕绝缘。

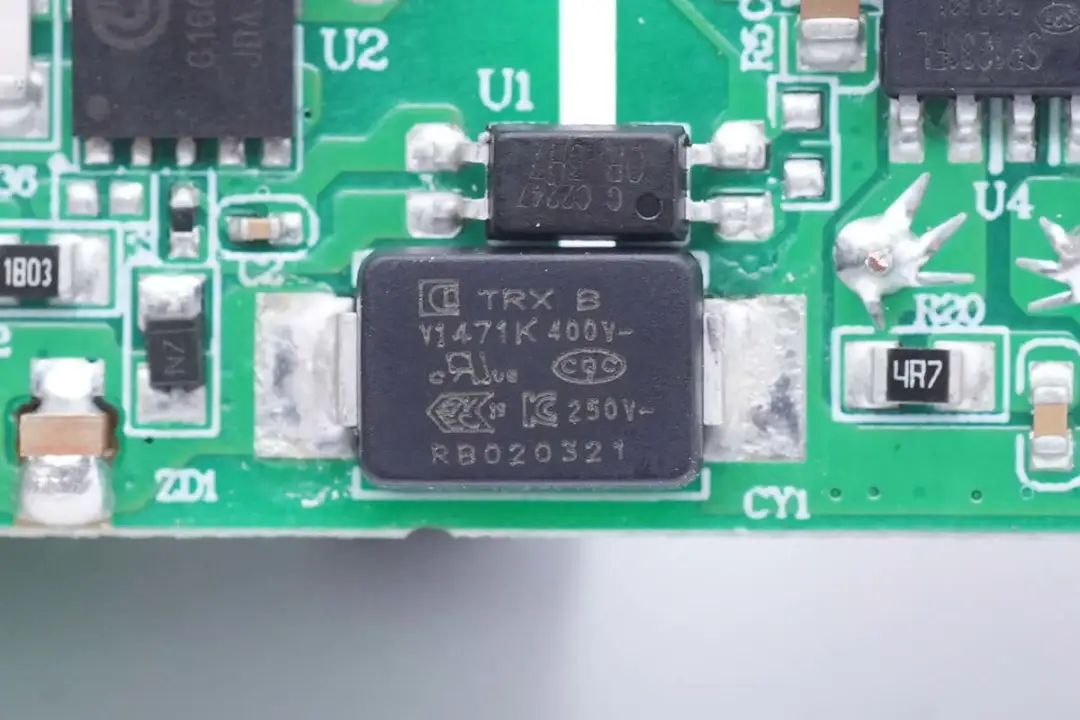

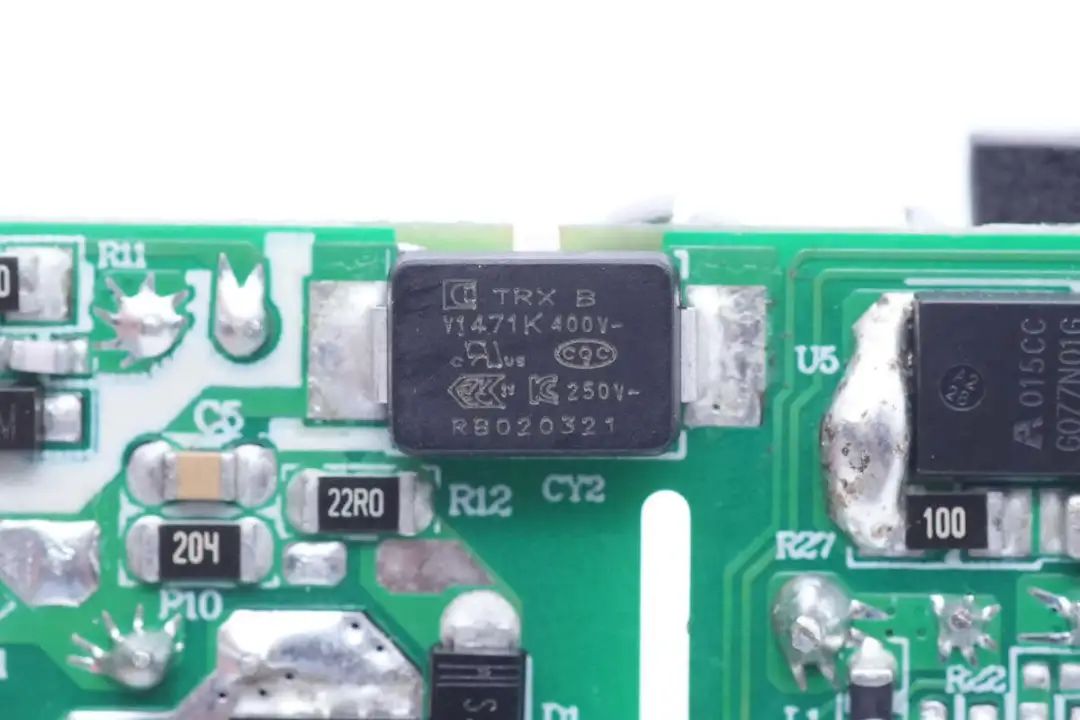

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
另一颗贴片Y电容料号相同。

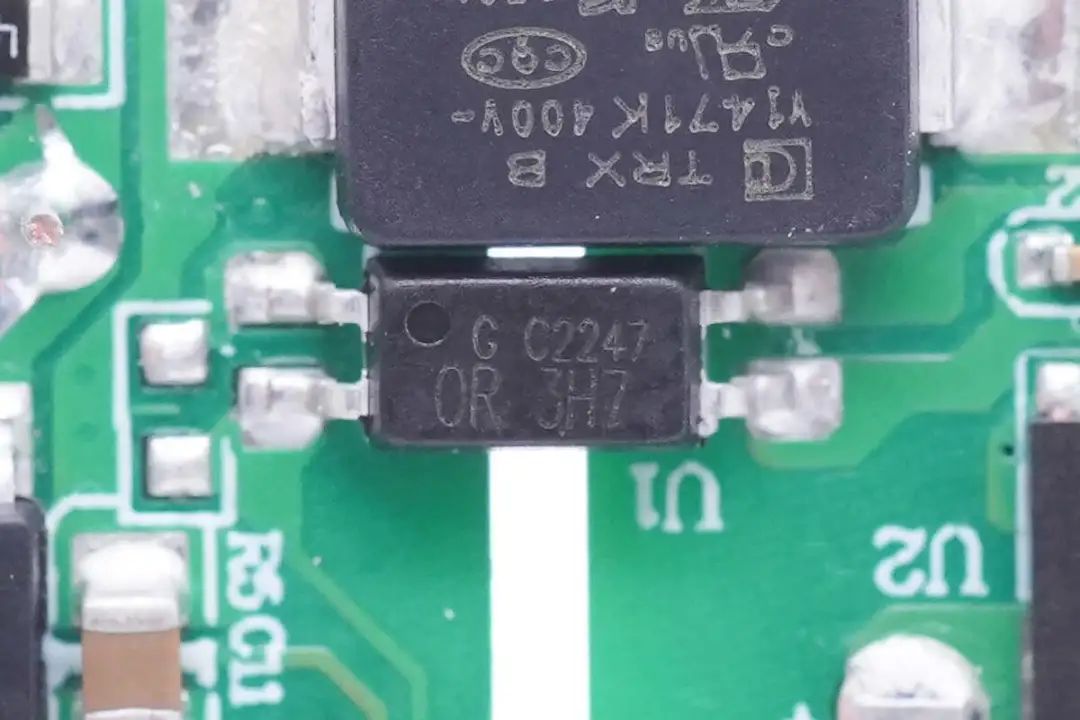

光耦来自奥伦德，型号ORPC-3H7，用于输出电压反馈调节。

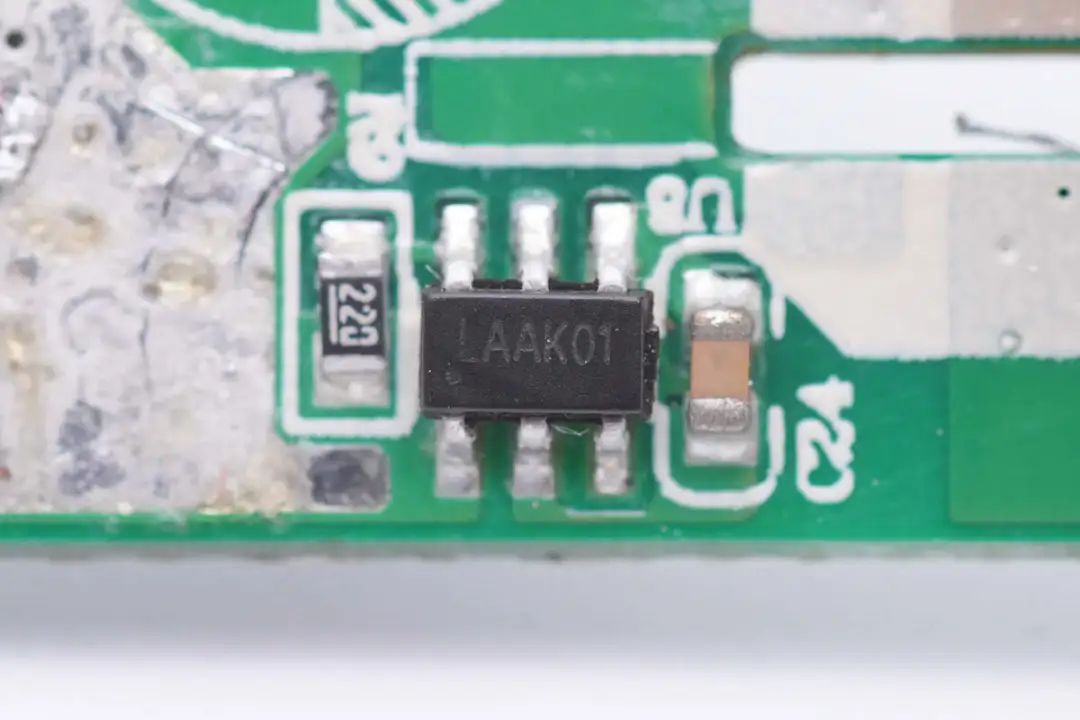

同步整流控制器焊接在PCB正面，丝印LAA，为环球半导体 G3602，是一颗高性能同步整流控制器，支持DCM，QR和CCM工作模式，支持高侧和低侧应用，最低输出电压低至3V，支持USB PD快充应用。芯片具有自供电功能，无需外置绕组。

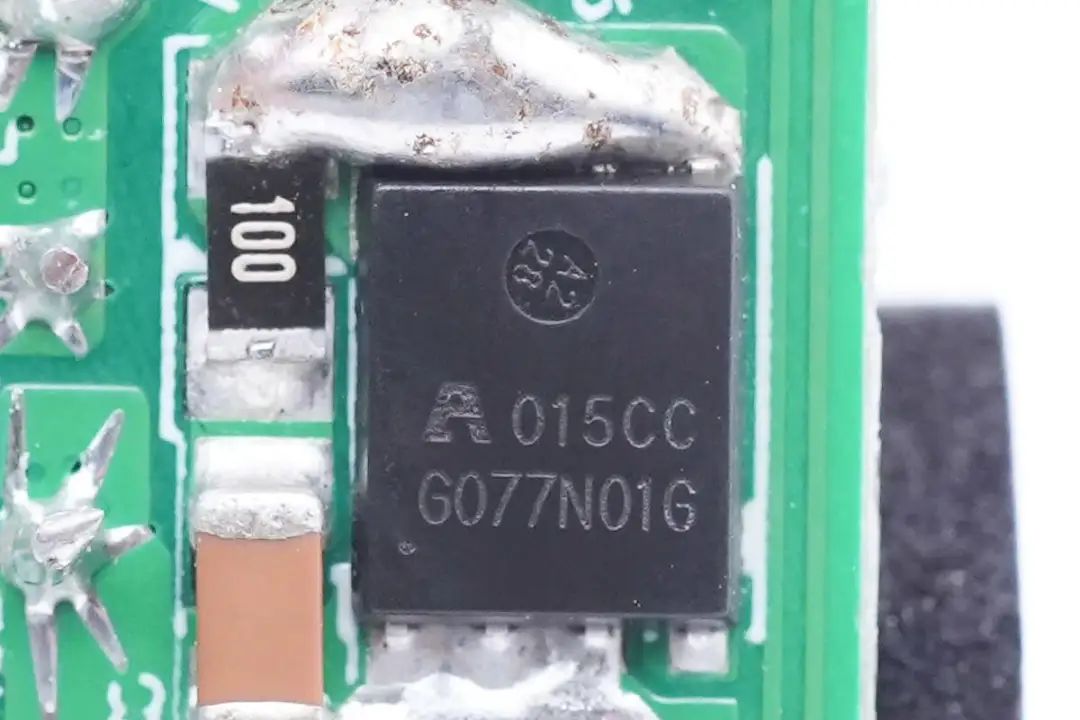

同步整流管来自铨力，型号APG077N01G，是一颗耐压100V的NMOS，导阻6.7mΩ，采用PDFN5*6封装。

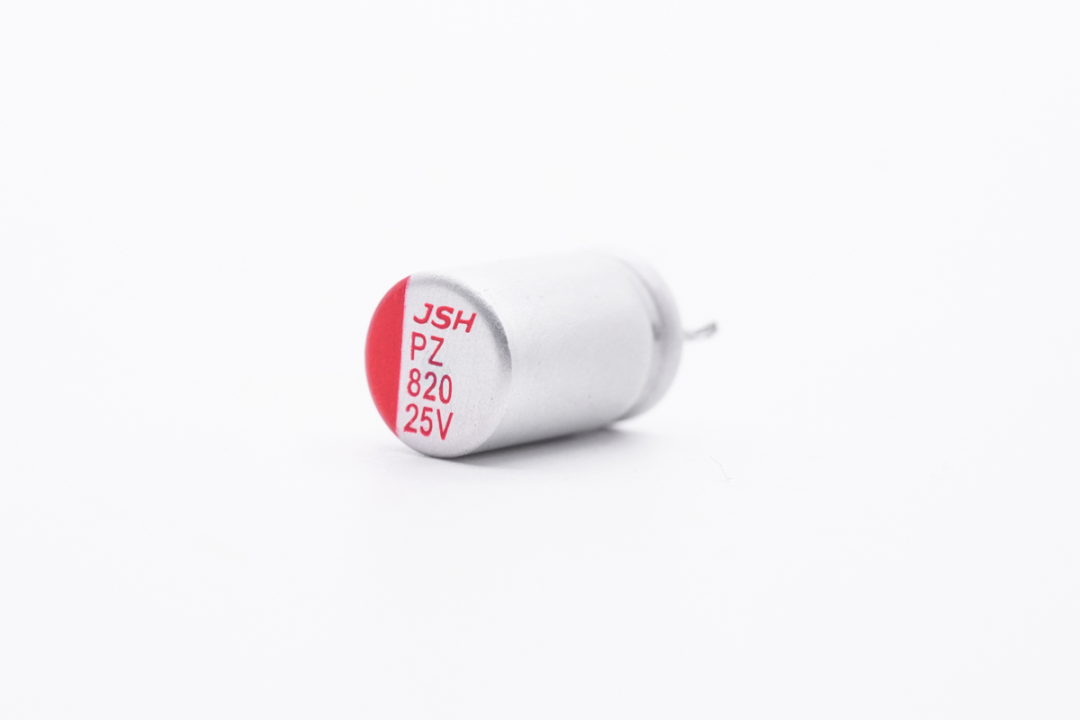

输出滤波电容来自JSH万京源，为PZ系列快充专用电容，规格为820μF 25V。

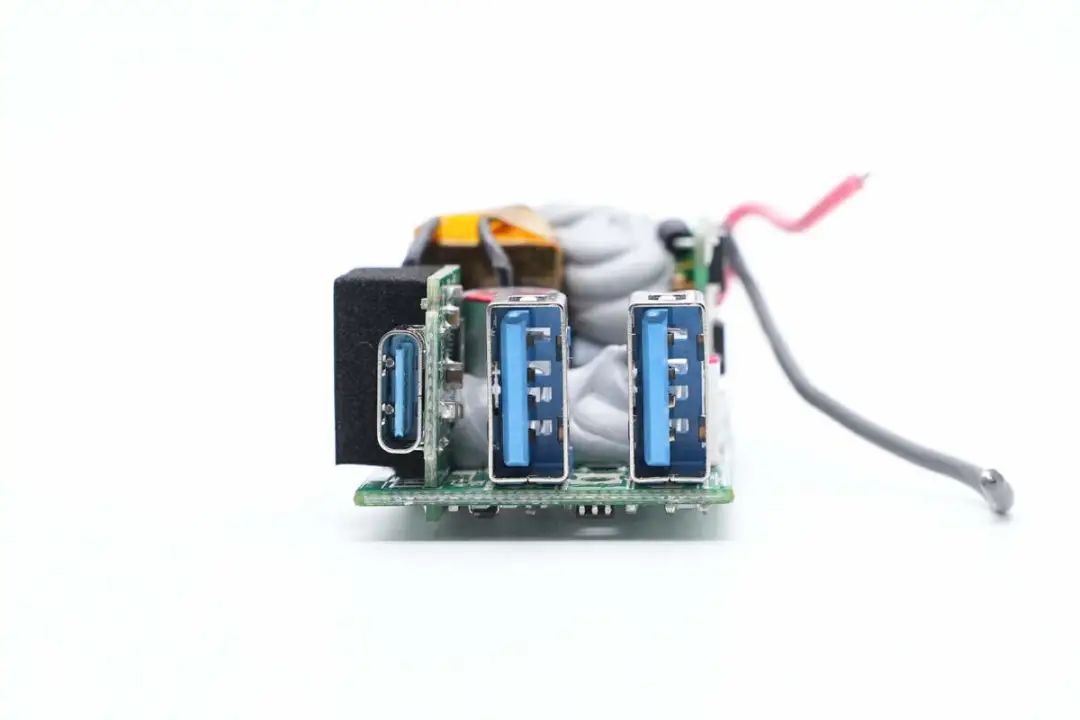

PCBA模块输出侧焊接USB-C协议小板和两个USB-A母座。

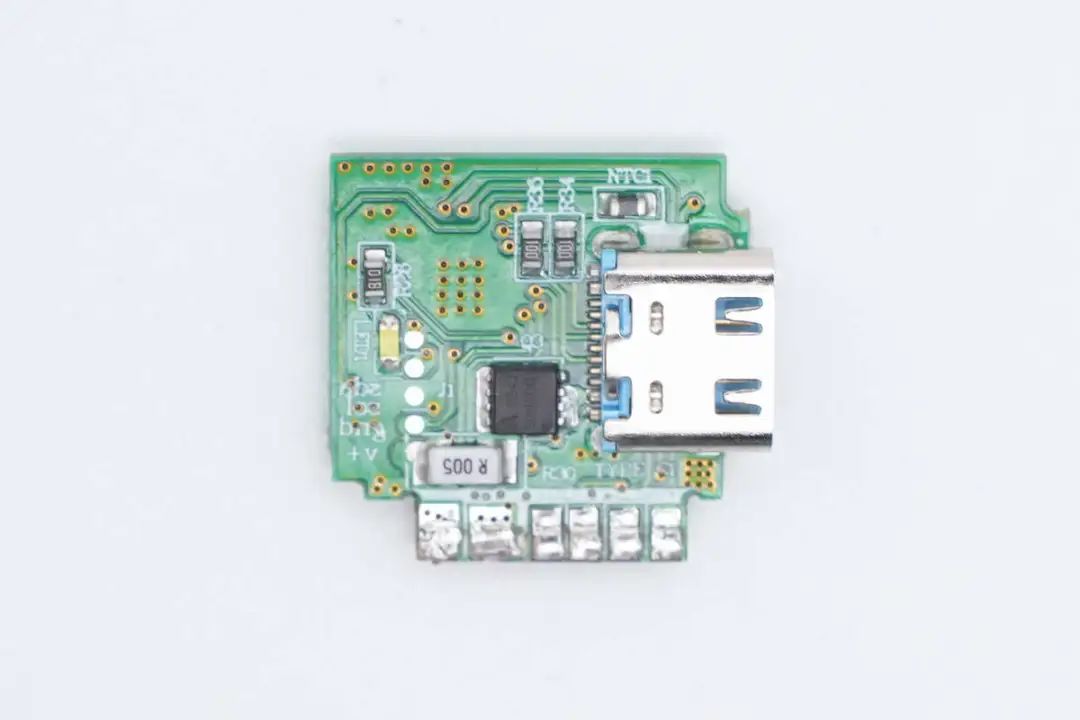

USB-C母座小板焊接USB-C母座，指示灯，NTC热敏电阻，VBUS开关管和电流取样电阻。

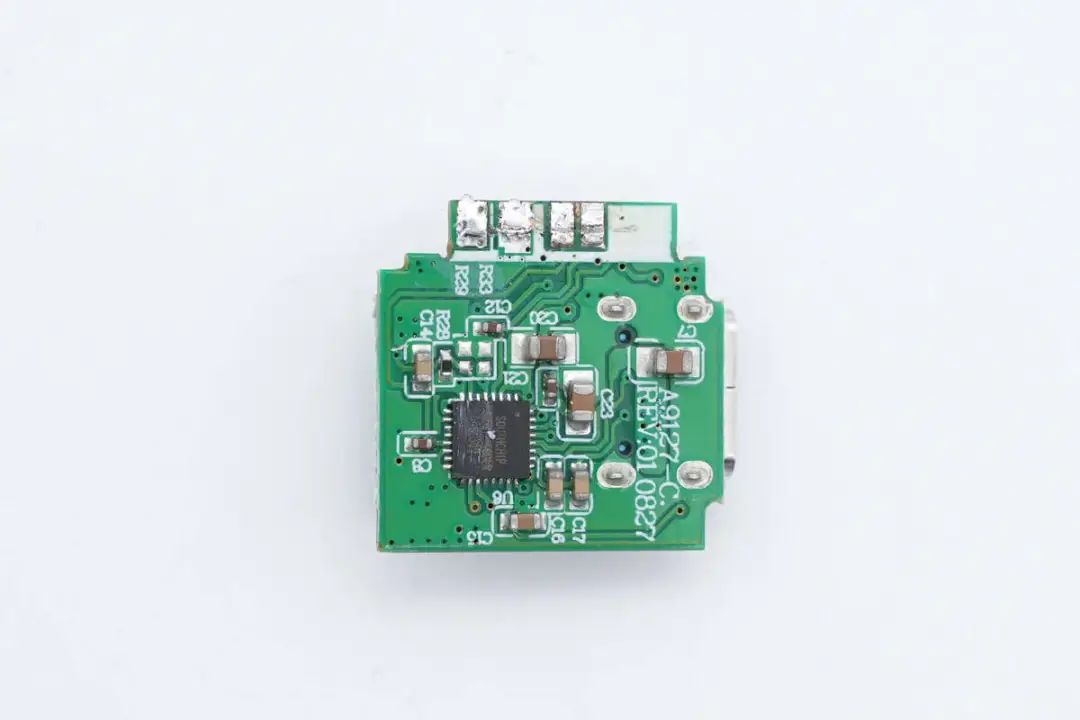

另一面焊接协议芯片。

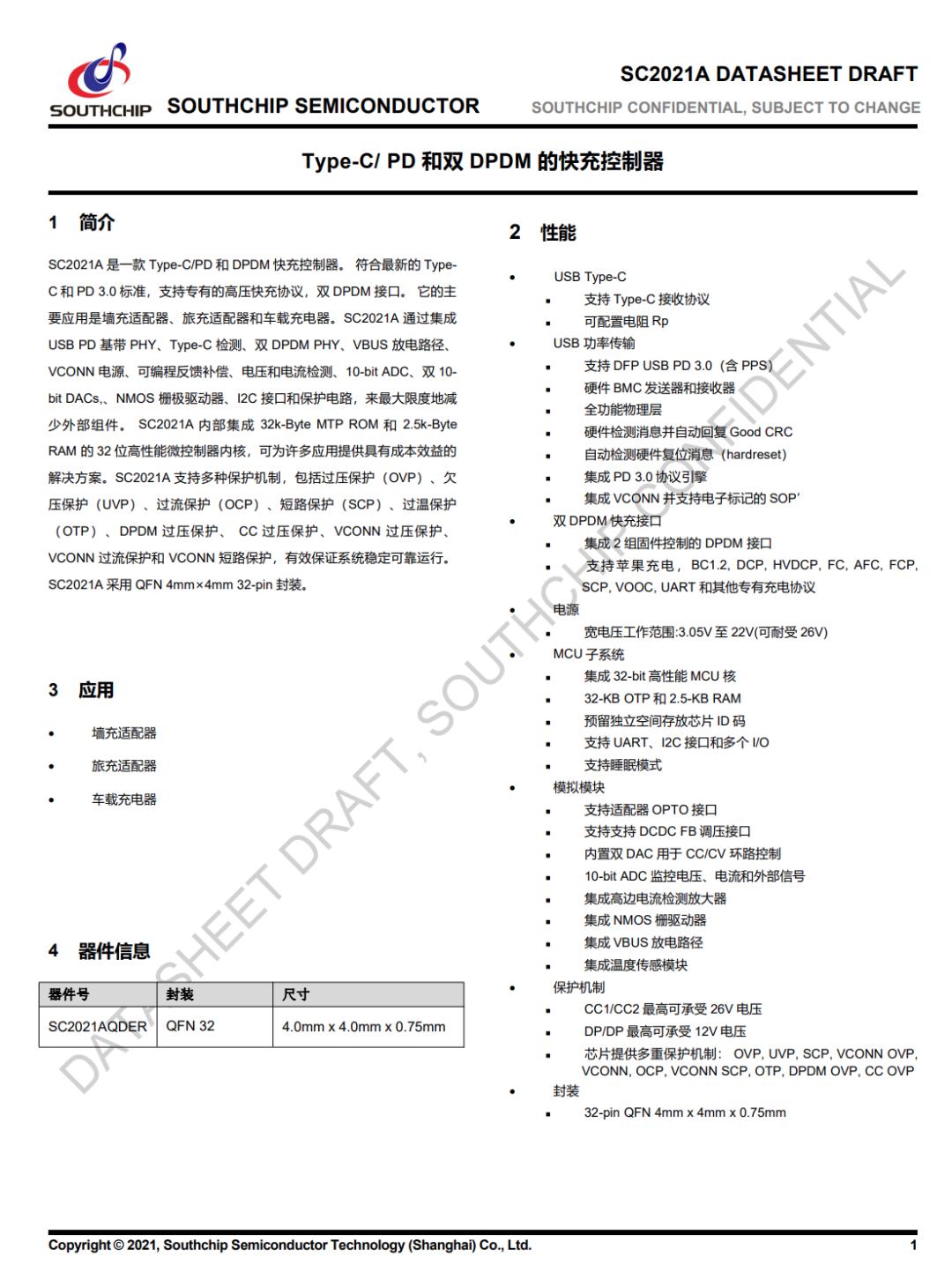

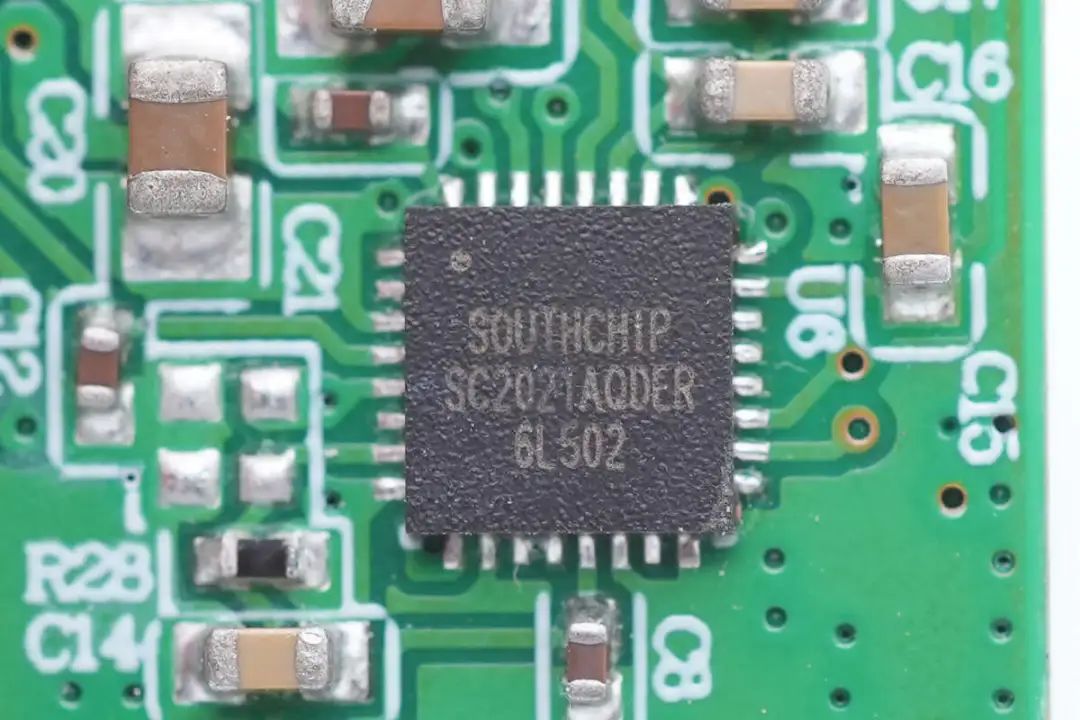

协议芯片来自南芯科技，型号SC2021A，是一款 Type-C/PD 和双 DPDM 的快充控制器， 符合最新的 Type-C 和 PD 3.0 标准，支持专有的高压快充协议，双 DPDM 接口。内部集成 USB PD 基带 PHY、Type-C 检测、双 DPDM PHY、VBUS 放电路径、VCONN 电源、可编程反馈补偿、电压和电流检测、10-bit ADC、双10-bit DACs、NMOS 栅极驱动器、I2C 接口和保护电路，来最大限度地减少外部组件。SC2021A 内部集成 32k-Byte MTP ROM 和 2.5k-Byte RAM 的 32 位高性能微控制器内核，可为许多应用提供具有成本效益的解决方案。
SC2021A 支持多种保护机制，包括过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、短路保护（SCP）、过温保护（OTP）、DPDM过压保护、 CC过压保护、VCONN 过压保护、VCONN 过流保护和 VCONN 短路保护，有效保证系统稳定可靠运行。
SC2021A 采用 QFN 4mm×4mm 32-pin 封装，主要应用于墙充适配器、旅充适配器和车载充电器等。
充电头网拆解了解到，南芯科技 SC2021A 此前还被正浩 睿 RIVER 2 MAX 500W户外电源、荣耀亲选 乐坞66W 2A2C氮化镓魔方插座、贝尔金65W双USB-C口氮化镓充电器、OPPO 80W超级闪充车载充电器等大品牌产品采用。

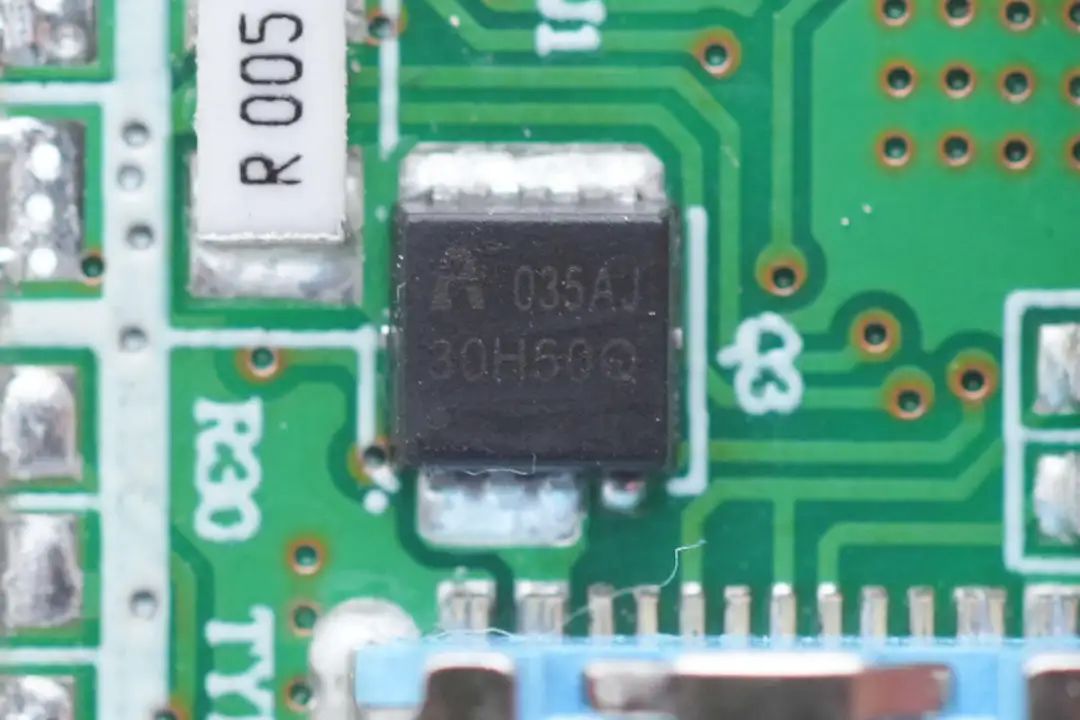

输出VBUS开关管型号为AP30H50Q，是一颗耐压30V的NMOS，导阻6.5mΩ，采用PDFN3*3封装。

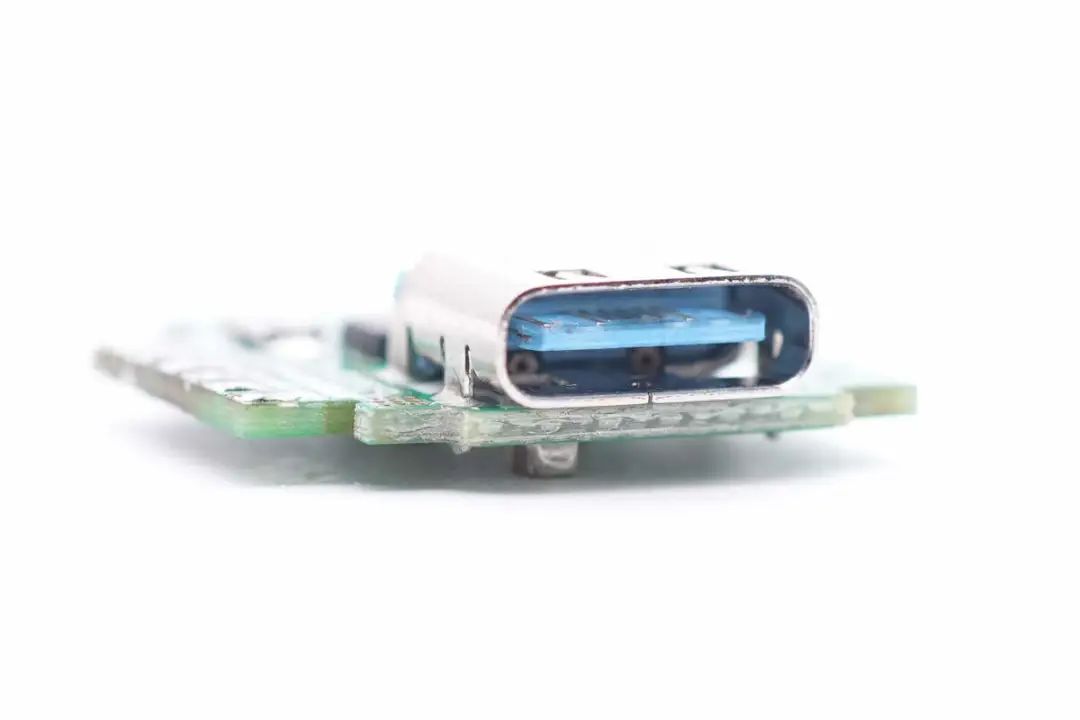

USB-C母座采用安克特有的蓝色胶芯，过孔焊接固定。

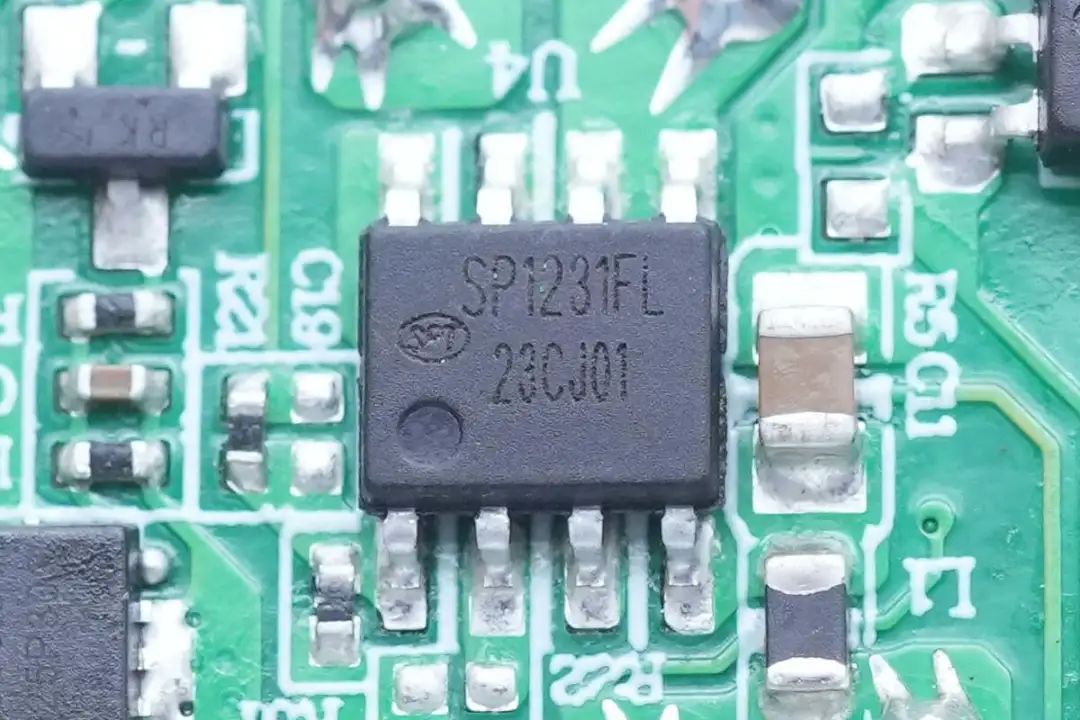

同步降压转换器来自硅动力，型号SP1231FL，芯片内部集成开关管，支持30V输入电压，输出电流3.1A。开关频率可编程，支持100%占空比，具有超低静态电流，是USB-A口5V降压输出的高性价比之选。

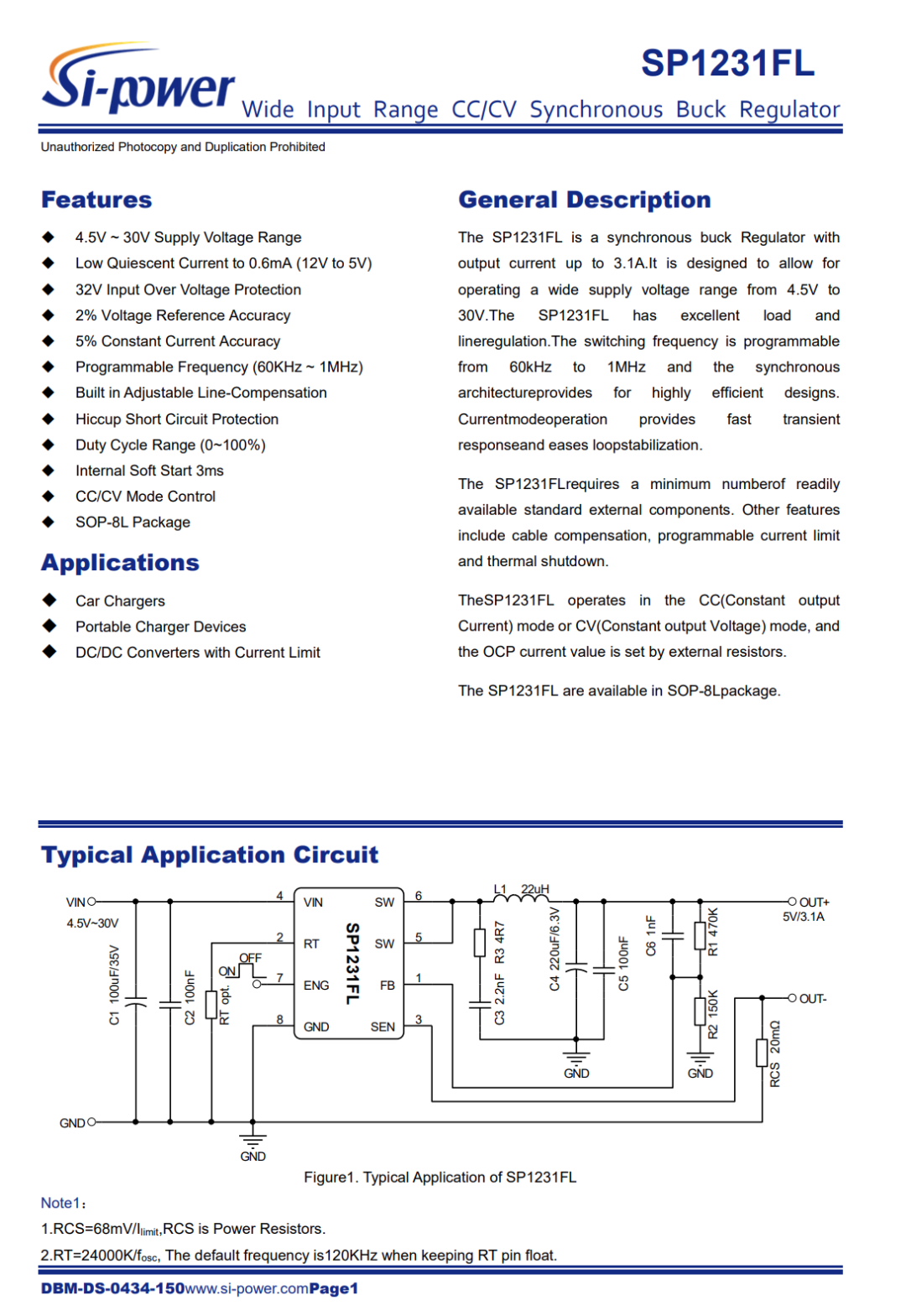

硅动力 SP1231FL 资料信息。
搭配使用的降压电感特写。

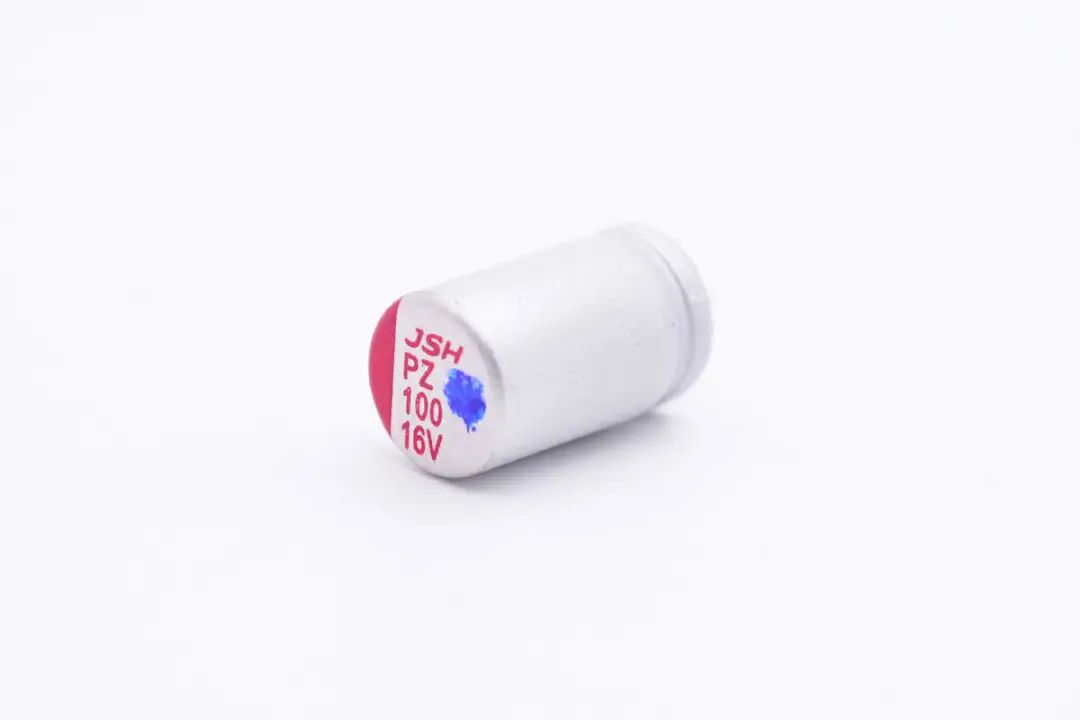

输出滤波电容来自JSH万京源，为PZ系列快充专用电容，规格为100μF 16V。

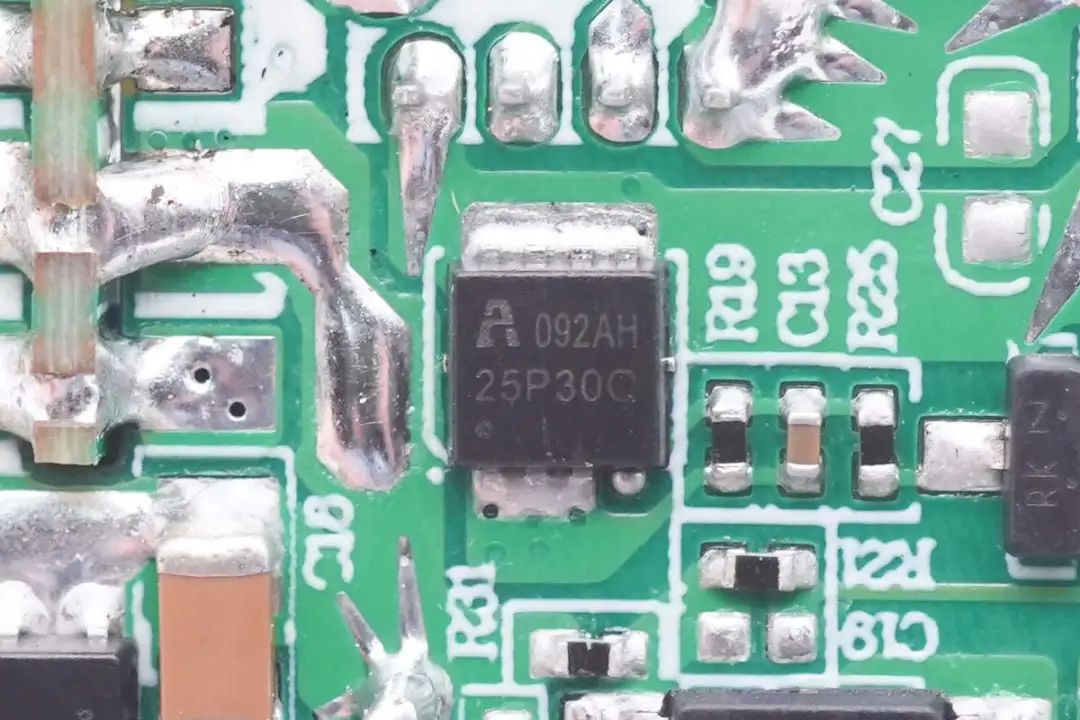

铨力 AP25P30Q PMOS用于USB-A口输出直通控制。

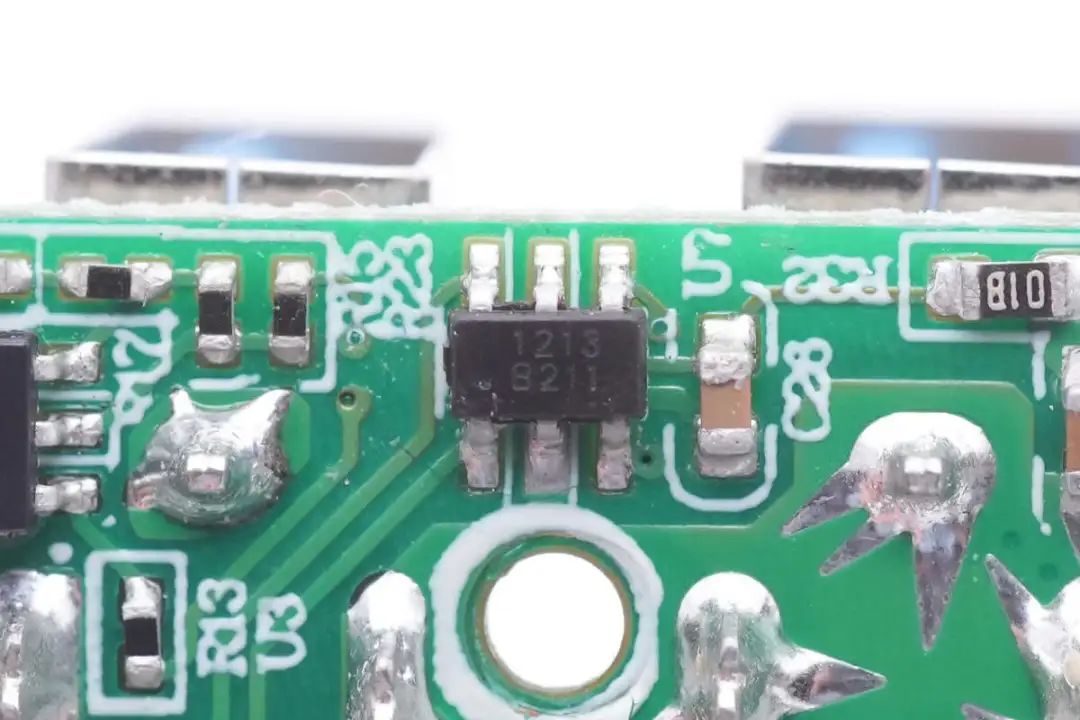

两个USB-A接口的自动识别芯片来自成绎半导体，型号TCS1213，支持多种模式，采用SOT23-6封装。

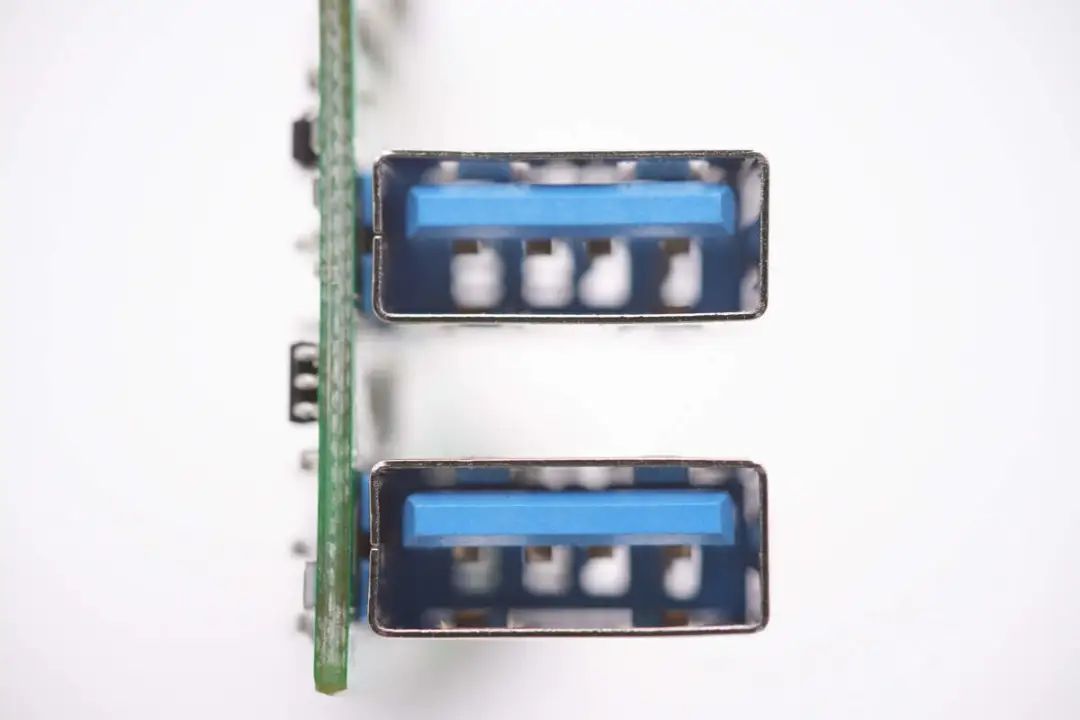

两个USB-A母座采用过孔焊接固定。

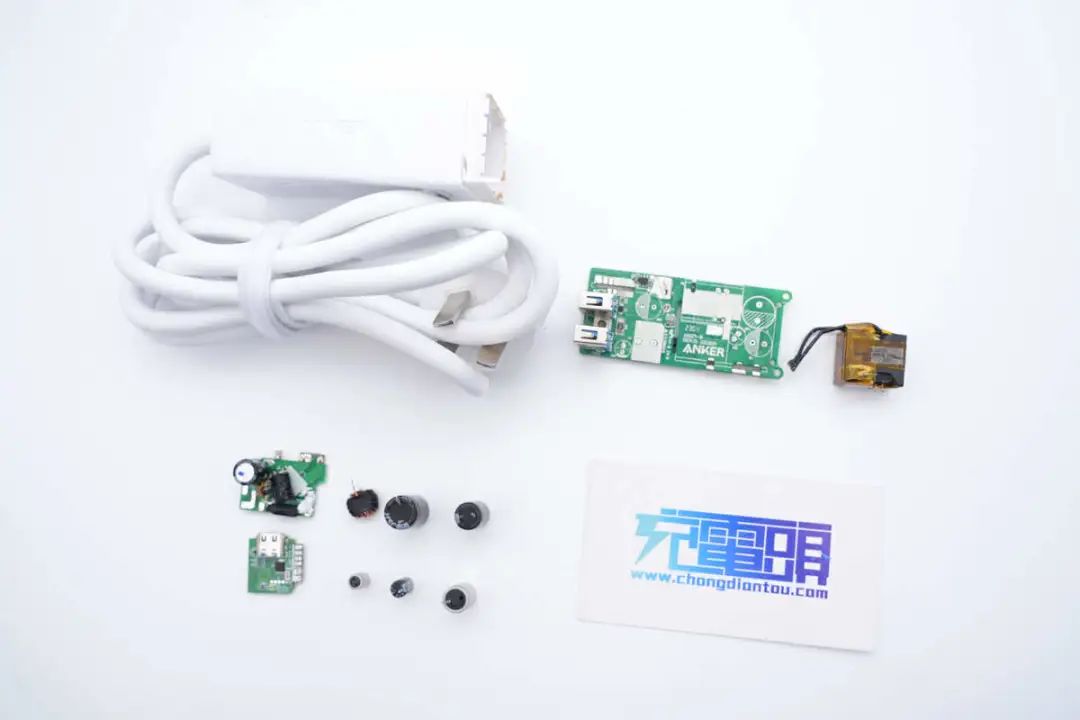

全部拆解一览，来张全家福。
充电头网拆解总结
安克511快充插座自带1.5米长电源线，具备两组国标五孔插座以及2A1C三个USB接口，体积小巧，便于携带。插座内部快充模块支持100-240V宽电压输入，USB-C接口支持33W PD和UFCS快充输出，两个USB-A口共享5V2.4A输出，实用方便。
充电头网通过拆解了解到，这款快充延长线插座采用插座模块与快充模块独立设计，插座模块采用一体铜条设计，导线焊接连接。快充模块采用环球半导体高集成电源芯片，同步整流。协议芯片采用南芯科技SC2021A，并搭配硅动力SP1231FL进行USB-A口降压。PCBA模块粘贴导热垫均匀散热，降低温升。
