PC电源的输出+5V与+3.3V的当前最优结构：DC-DC

PC电源的输出+5V与+3.3V的当前最优结构是什么?是DC-DC么?DC-DC可以分为实际上Buck降压式变换、Boost升压变换以及Buck-Boost升降压变换等多种结构，而PC电源里所用的DC-DC是Buck降压变换结构，其简单的原理图如下所示：

由于LC滤波器的作用，Buck降压变换电路的输入电压和输出电压是Vout=Vin*D的关系，通过改变开关S的通断时间D可以改变输出电压的值，这就是Buck降压变换电路的最基本原理。

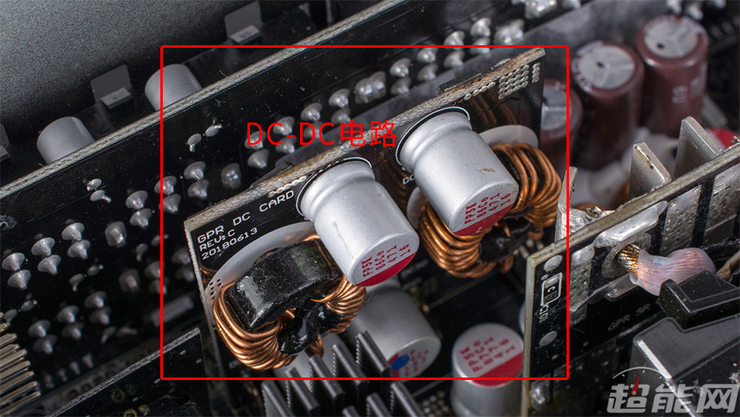

图片源自Tt ToughPower iRGB Plus 850W电源

Buck降压变换结构是接于+12V整流之后，也就是整流管之后，直接通过+12V的直流电降压至+5V和+3.3V输出。与磁放大结构相比，Buck降压变换的开关频率往往是固定的，通过调整开关管的占空比(导通时间与周期之比)来调整输出电压，当电路负载升高导致电压下降时电路就会提高占空比把电压拉回来，是一个闭环的反馈系统，+12V、+5V和+3.3V的输出彼此独立。

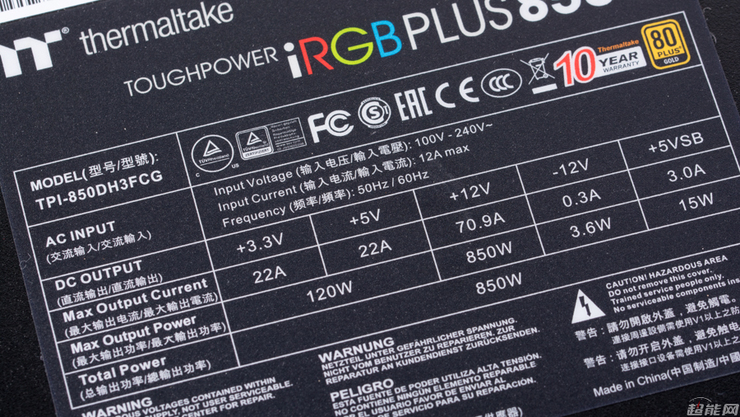

DC-DC结构电源的特性是+12V最大输出功率约等于电源额定功率

由于+5V与+3.3V不需要从变压器副边输出，因此主变压器的全部功率都只需要负责+12V输出即可，为此采用DC-DC结构的电源，大都有“+12V最大输出功率约等于电源额定功率”的特性，+5V与+3.3V输出可以根据实际需要从+12V获取供电，无论负载高低都不会影响另外几路输出的特性。

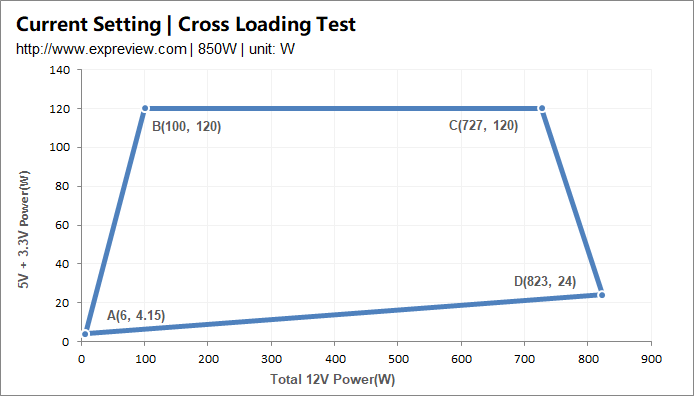

Tt ToughPower iRGB Plus 850W电源交叉负载表现

从输出特性上来说，DC-DC结构与双磁放大结构其实还是蛮相似的，都是三路输出在不同负载组合下都能维持自己的特性，与其它输出并无关系。但是DC-DC结构相比双磁放大可以做到更精确的电压控制，因此DC-DC结构下的电压偏离度和电压调整率都可以做到很好的表现。此外DC-DC还有体积小、转换效率高、动态响应迅速等磁放大电路所不具备的优势，因此对于“性能优先型”PC电源，DC-DC结构显然是一个理想的选择。
