LT3972转换方案

现在市场上流行的的LT3972是Linear公司的一个自适应频率(200kHz到2.4MHz)单片降压开关稳压器，它的最大电压支持可以达到33V。它的器件内包含一个高效率95mΩ开关以及一个升压肖特基二极管和必要的振荡器、控制和逻辑电路。

电流模式拓扑结构被用于实现快速瞬态响应和良好的环路稳定性。低纹波触发模式运行确保了在低输出电流时的高效率，同时保持输出纹波在典型应用中低于15mW。此外，LT3972可以在VOUT高于3V时，通过吸收偏置电流进一步增强低输出电流效率。

关机将输入电流减低至1μA以内，同时在RUN/SS引脚处的电阻器和电容提供了一个受控制的斜坡电压(软启动)。当VOUT达到可编程输出电压的91%时，电源良好标记发出信号。LT3972采用10引脚MSOP和3mm×3mm DFN封装，带有外漏焊盘用于低阻热敏电阻。

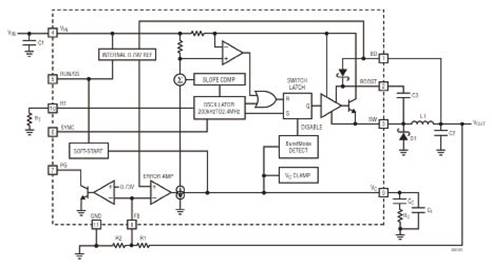

图1 LT3972方框图







图2 LT3972 5V降压转换器电路

LT3972主要特性

• 宽输入范围

- 3.6V到33V的工作范围

- 过电压锁定保护电路，具有62V瞬变

• 3.5A最大输出电流

• 低纹波触发模式运行：在12VIN到3.3VOUT时，IQ=75μA

• 自适应开关频率：200kHz到2.4MHz

• 低关断电流：IQ<1μA

• 集成的升压二极管

• 在250kHz到2MHz之间可同步

• 电源良好标记

• 饱和开关设计：95 mΩ导通电阻

• 输出电压：0.79V到30V

• 热保护

• 软启动功能

• 小型10引脚热增强型MSOP和(3mm×3mm)DFN封装

LT3972应用

• 汽车电池管理

• 分布式电源管理

• 工业电源

• 可以挂墙壁上的变压器管理
