怎样为DC-DC转换器选择电感

DC-DC转换器的使用越来越普遍了。由于电子系统越来越小型化、移动化、复杂化并且越来越受欢迎，功率要求也就变得多样化了。可用的电池电压、要求的工作电压、尺寸和形状要求不断地在改变，这就使设备设计人员需要不停地寻找新的办法来解决功率转换问题。产品所提出的要求往往需要通过改进性能和缩小尺寸来满足，因此优化就变得非常重要。对于功率转换，并非所有应用都能采用“一体适用”。例如，许多实际应用中都需要采用像图1这样的薄型元件。

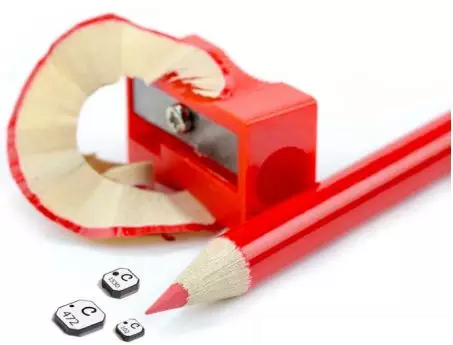

图1：设计轻薄的转换器需要使用薄形电感

除了转换器批量采购的市场正在增长外，许多电路设计人员现在还会自行设计DC-DC转换电路，而非依赖电源专业公司，因而更多的电路设计人员可以自己选择元件。基本的DC-DC转换电路是非常成熟的技术，依然在缓慢地发展，因此专业作者可以编写出实用的辅助设计资料，设备设计人员则可以借助这些材料设计出自己的转换器。一些易于获取的软件也可以简化这些设计的过程1。

在确定电路拓扑后，设计的关键任务之一是选择元件。很多电路设计程序可以列出所要求的元件参数值，此时设计人员要从确定所需的电感值开始，最终从可用范围中选择一种元件来执行工作。用于DC-DC转换器的电感有各种各样的形状和尺寸，图2和图3所示为其中的两种。为了对比不同的类型并选择对具体应用而言合适的元件，设计人员必须正确地理解为这些电感公布的规格。

图2：用扁平线绕制的E形铁芯电感

图3：采用坚固结构的磁屏蔽型模压电感，用于高密度电路

DC-DC转换器要求

简而言之，DC-DC转换器的功能就是在给定的输入电压下提供稳定的直流输出电压。要在不超出给定的负载电流范围和/或输入电压范围的前提下调节直流输出电压，通常都需要使用转换器。理想情况下，直流输出是“纯净”的，即纹波电流或纹波电压控制在规定水平之内。此外，将功率从电源传输到负载的过程也必须实现规定的效率级别。要实现这些目标，功率电感的选择是一个重要的步骤。

功率电感参数

电感性能可以用几个数字来说明。表1一份典型的电感数据表，这些数据描述了一个用于DC-DC转换器中的表面贴装功率电感。





表1：典型电感目录的摘录2

a、电感值在1MHz、0.1Vrms下测得

b、Isat为电感值下降30%时的典型值

c、Irms为引起40℃温升时的典型值

d、所有参数均在25℃下测得

定义

L—电感值：电感的主要功能参数，通过转换器设计公式计算得出，用以确定电感处理输出功率和控制纹波电流的能力。

DCR—直流电阻：元件的电阻，取决于所使用的绕线铜线的长度和直径。

SRF—自谐频率：电感线圈的电感值与其分布电容产生共振的频率点。

Isat—饱和电流：通过电感时导致铁芯饱和，致使电感值下降的电流。

Irms—均方根电流：连续地通过电感，引起允许的最大温升的电流。

要正确地使用额定值就必须理解它们是如何得来的。由于数据表不可能显示所有工作条件下的性能，因而就有必要了解额定值在不同的工作条件下是如何变化的。

电感值(L)

电感值是实现所需电路功能的主要参数，也是大多数设计过程中第一个要计算的参数。该值是以提供一定的最小能量存储量(或伏特-微秒容量)并减少输出电流纹波为标准来计算的。如果使用的电感值小于计算结果，会增加直流输出的交流纹波。使用太大或太小的电感值都可能迫使转换器在连续与非连续运行模式之间变化。
