105款2XMOPP医疗论证的DC/DC电源模块

Powerbox是欧洲最大的电源公司之一，在40多年来一直是严苛的应用及优化电源解决方案的领导者，宣布推出三个新系列的15W、20W和30W板载DC/DC转换器，用于苛刻的医疗应用，共计105个型号。PMM15、PMM20和PMM30通过了第三版IEC/EN/ANSI/AAMI ES 60601-1医疗安全标准的认证，并被评定为最高级别的患者保护-2xMOPP。该模块的间隙和爬电距离为8毫米，典型泄漏电流为2微安，隔离电压为5000伏交流电，确保了医疗应用中的操作人员和患者的安全和保护。为了优化效率和灵活性，所有型号都提供宽输入(2:1)和超宽输入(4:1)版本，涵盖9V至75V输入电压，并提供从5V至+/-15V的七种不同输出电压。电源转换器的保修期为五年。

在医疗设备中，安全是绝对必须的，并且按照IEC/EN/ANSI/AAMI ES 60601-1安全标准的规定，PMM15、PMM20和PMM30的输入输出隔离电压为5000Vac。它们集成了增强绝缘和两种患者保护方式(2x MOPP)，典型泄漏电流为2微安，间隙和爬电距离为8毫米。

许多国家，如中国或南美洲国家，正在把医疗保健带到山区人口中，在这些国家，医疗中心和医院位于海拔3000米以上的地方是很常见的。医疗设备的设计必须保证最高安全水平达5000米。Powerbox的PMM15、PMM20和PMM30都是为此设计的，它们也符合中国安全标准GB 4943.1-2011对高空作业的要求。

PMM15、PMM20和PMM30宽输入(2:1)单元有三个输入电压范围：9-18V、18-36V、36-75V和两个输入电压(9-36V和18-75V)的超宽输入(4:1)版本。所有型号的输出电压全范围调节，包括5V、12V、15V、24V、+/-5V、+/-12V和+/-15V。

无需最小负载，单输出时从空载到满负载的严格调节为+/-0.2%，双输出时为+/-0.5%。

PMM15、PMM20和PMM30围绕优化拓扑设计，效率高达90%，可在-40至+105摄氏度的环境温度下运行。在自然对流情况下，可采用降额。在过热的情况下，内部过温保护设置为+115摄氏度。

PMM15、PMM20和PMM30包括许多保护装置，包括过电压、欠电压、过载和短路以及热关机。

MM15和PMM20的尺寸为40.6 x 25.4 x 10.2 mm(1.6 x 1 x 0.4 in)，重量为24克，装在非导电黑色塑料外壳中，并封装有UL94-V0硅化合物。PMM30有50.8 x 25.4 x 10.2毫米(2.0 x 1.0 x 0.4英寸)的外壳，重32克。

在不使用外部组件的情况下，PMM15、PMM20和PMM30符合EN55011、EN55032和FCC第18部分A级规定的EMI水平。

根据MIL-HDBK-217F，满负荷和+25摄氏度时，PMM15、PMM20的平均无故障工作时间为200万小时，PMM30的平均无故障工作时间为110万小时。

可选的远程控制针(P)用于正逻辑和(N)用于负逻辑，可用于外部控制开/关。所有单输出电压模块都可以通过增加一个连接到微调销的电阻桥进行上下外部调整。

PMM15、PMM20和PMM30适用于非常广泛的医疗应用，如家庭医疗辅助设备、超声波、辅助通风、输液泵、牙科手术椅和监控系统等。在工业应用中，5000Vac加强型隔离数字使PMM成为一种理想的解决方案，以低成本向任何工业电源添加一个IGBT驱动通道，满足此类应用所要求的安全要求。

PMM系列包括6个系列，3W PMM03;6W PMM06;10W PMM10;15W PMM15;20W PMM20和30W PMM30。

所有产品均符合欧洲指令RoHS、REACH和CE标志。

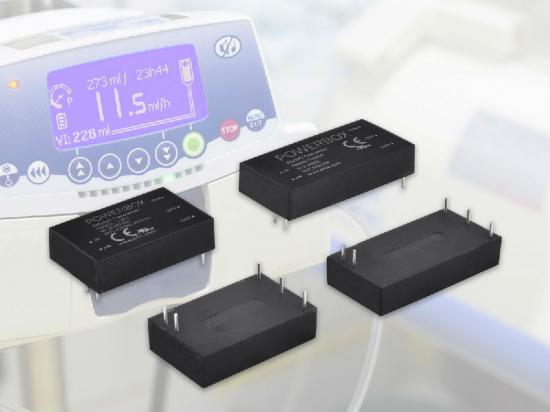

Picture source: PRBX

PRBX PMM系列是增强的隔离2xmopp针对于医疗应用和工业需求
