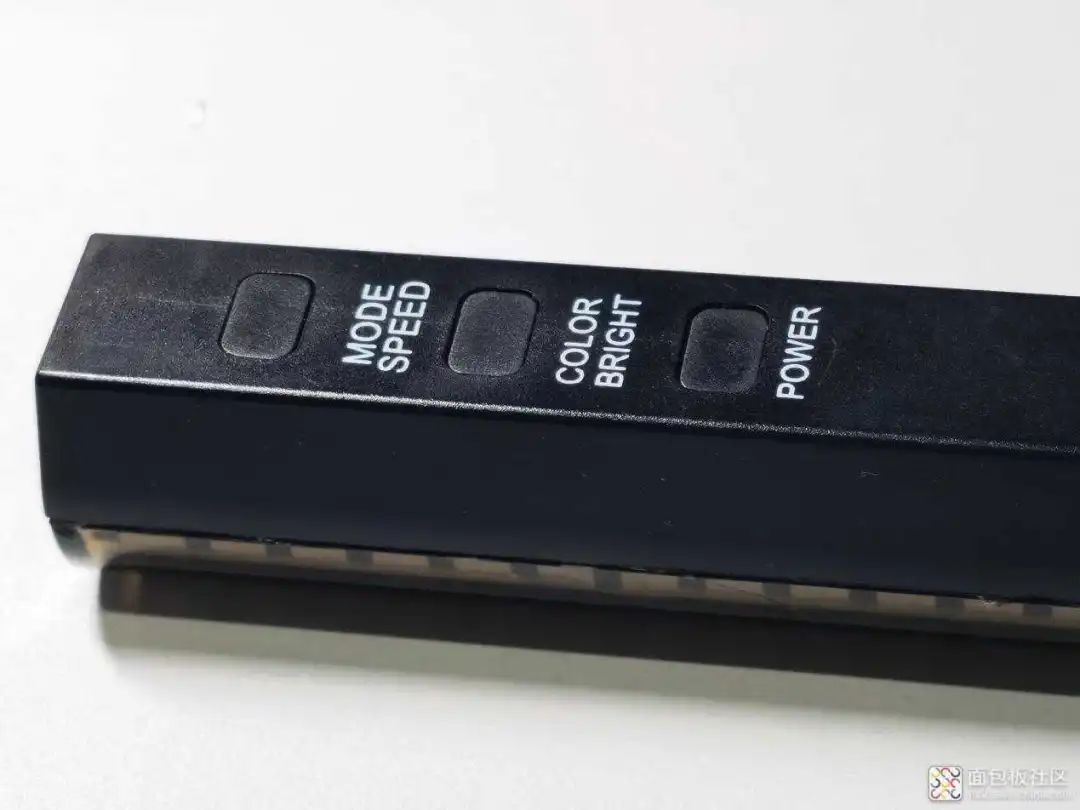

在背部有三颗按键，分别是模式和速度按键，颜色和亮度切换按键，以及一颗电源按键。

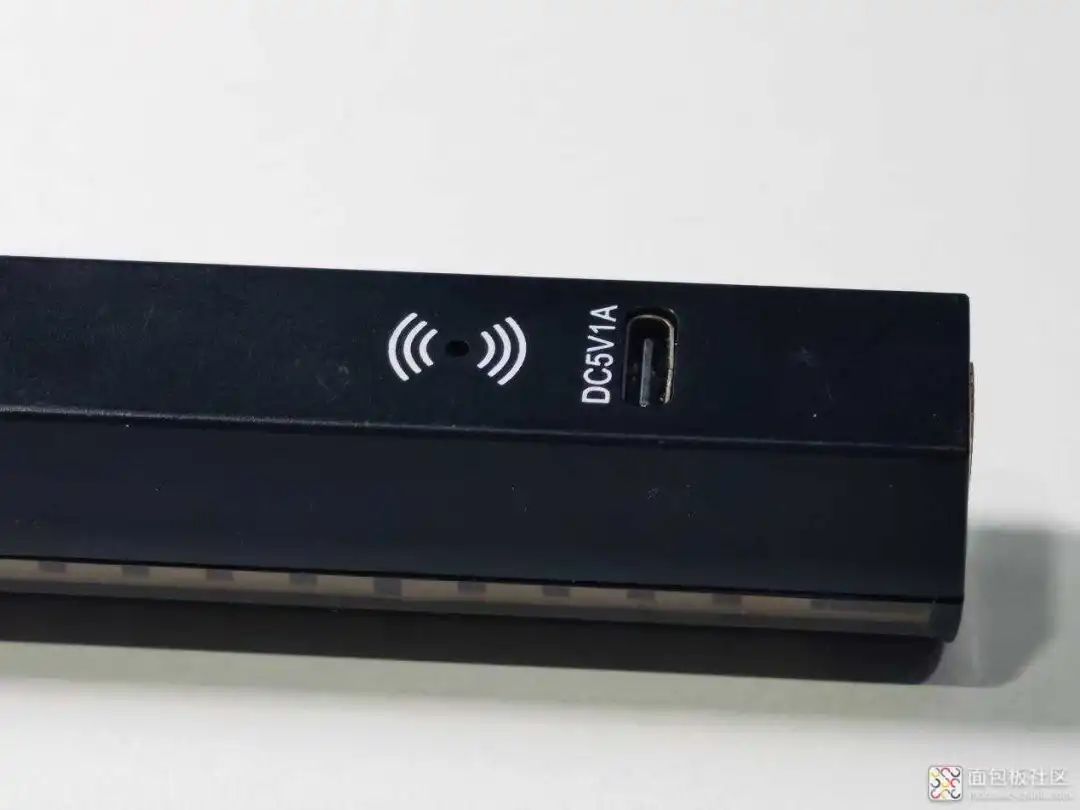

在底部为麦克风口，可以接收外部声音，并且这个频谱灯是支持AGC自动增益的。下方为Type-C充电接口。

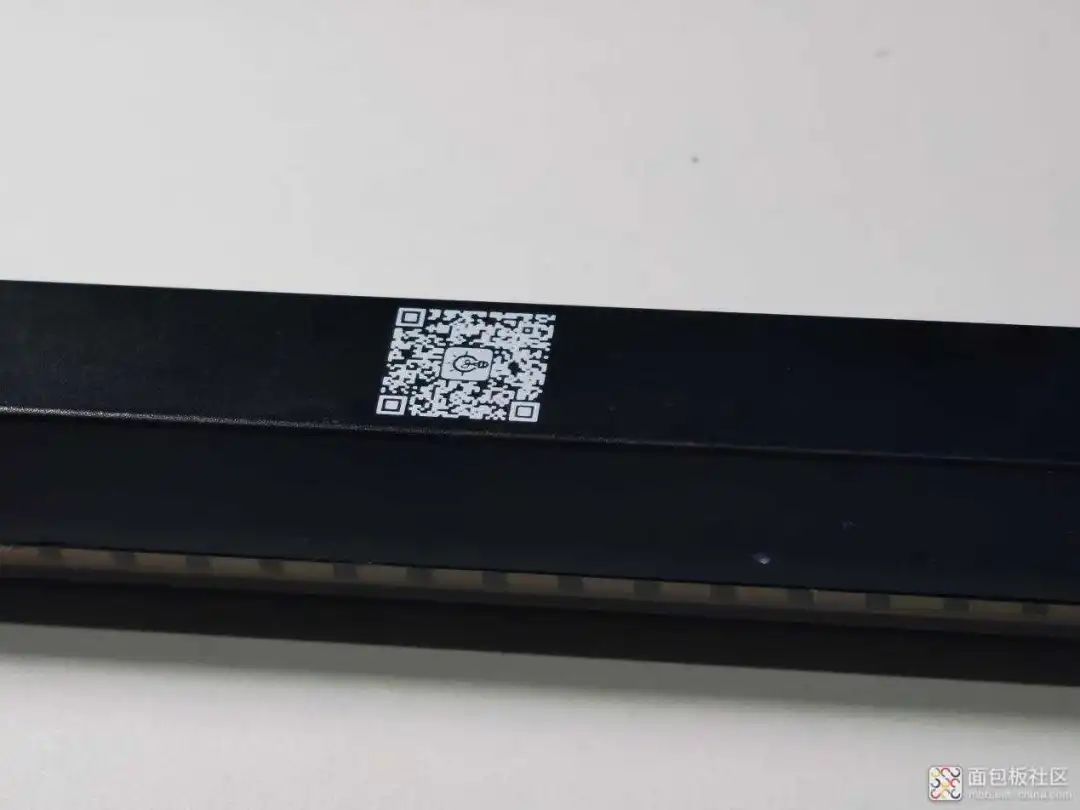

另外一侧是一个二维码，扫描二维码可以下载对应的APP控制频谱灯。

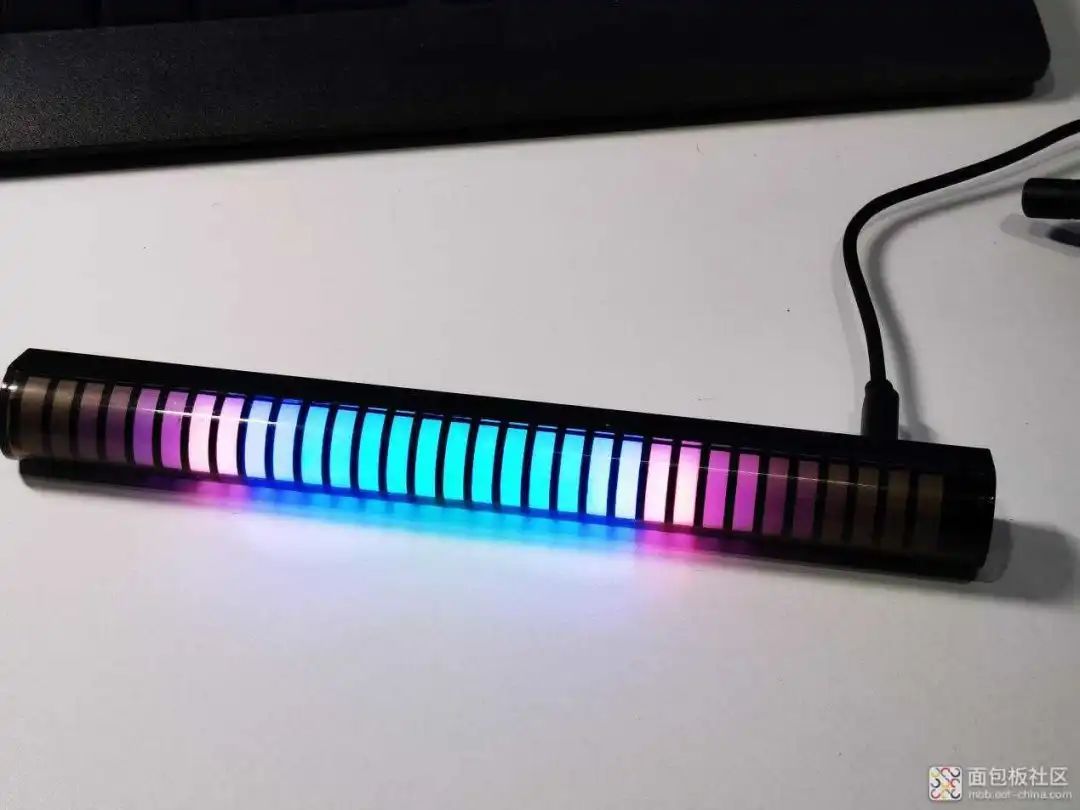

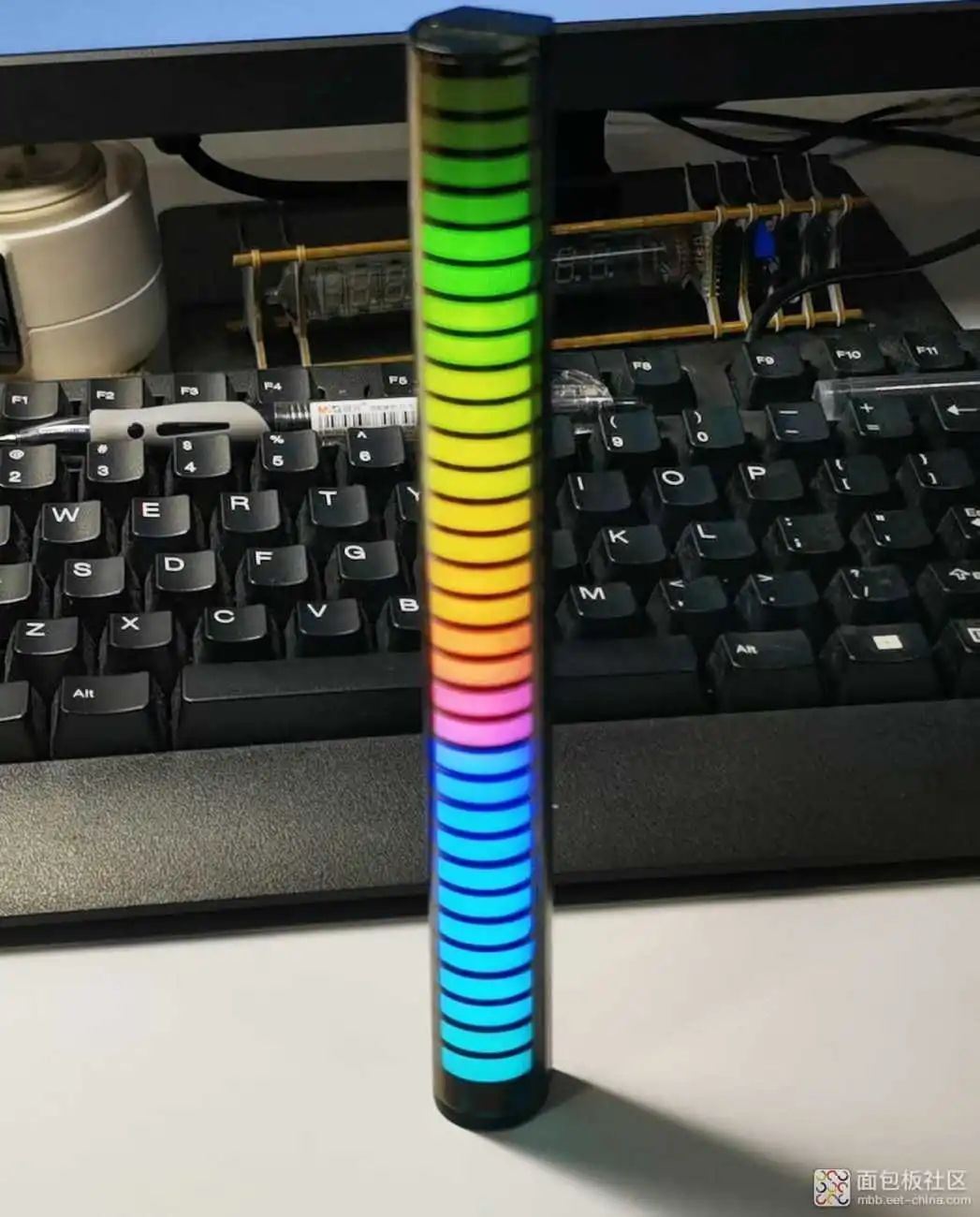

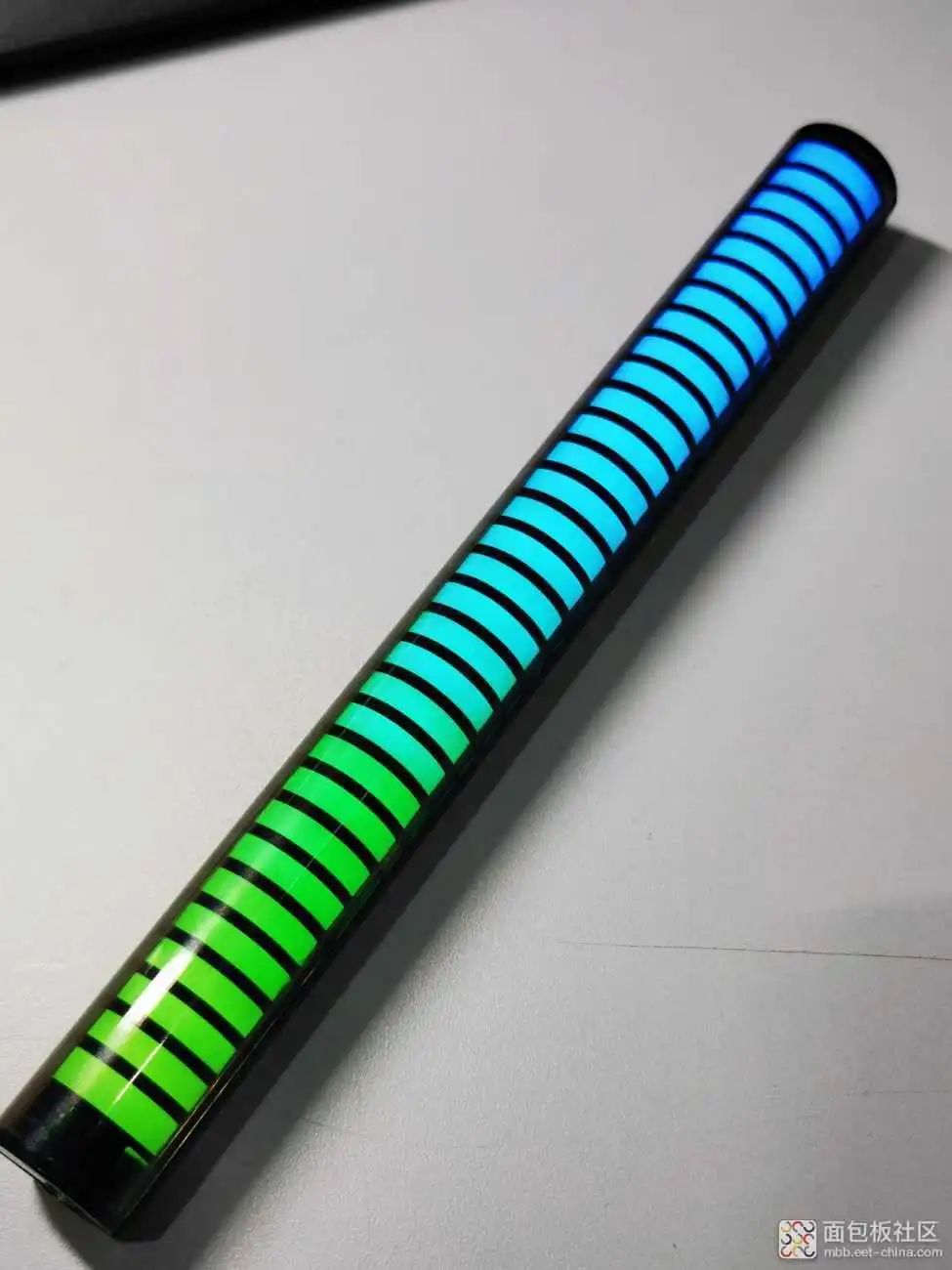

我们点亮试一试，可以看到光效还有显示程度都非常棒。

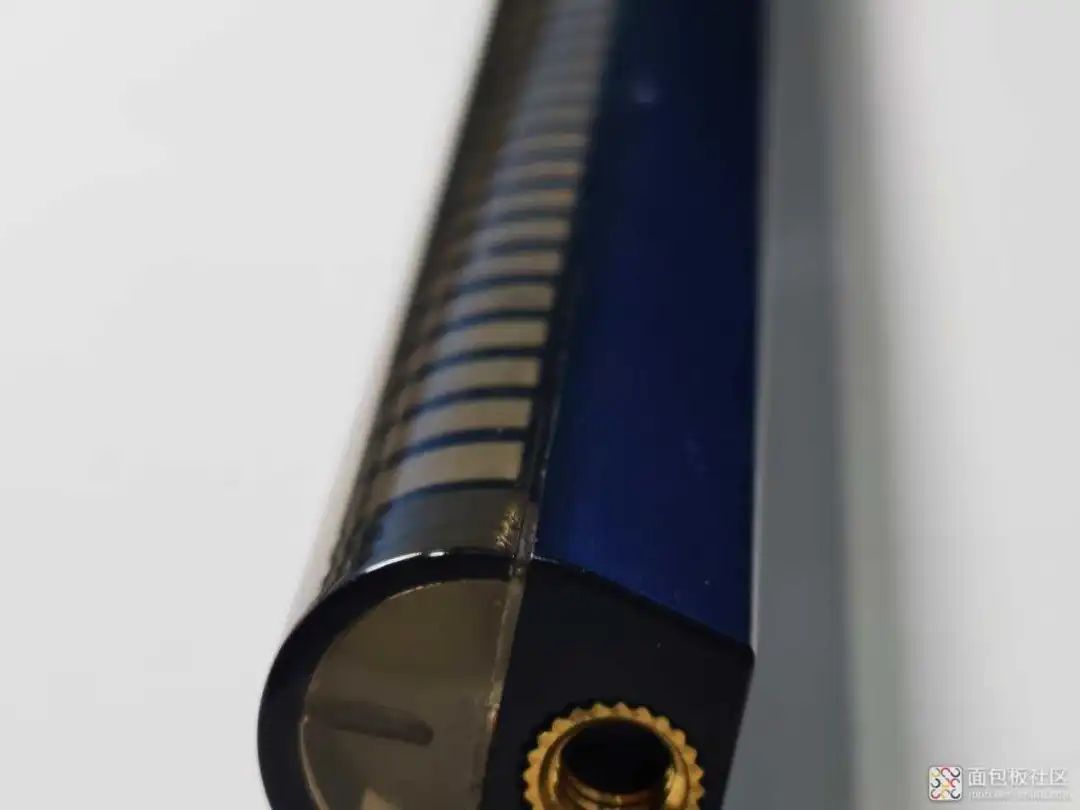

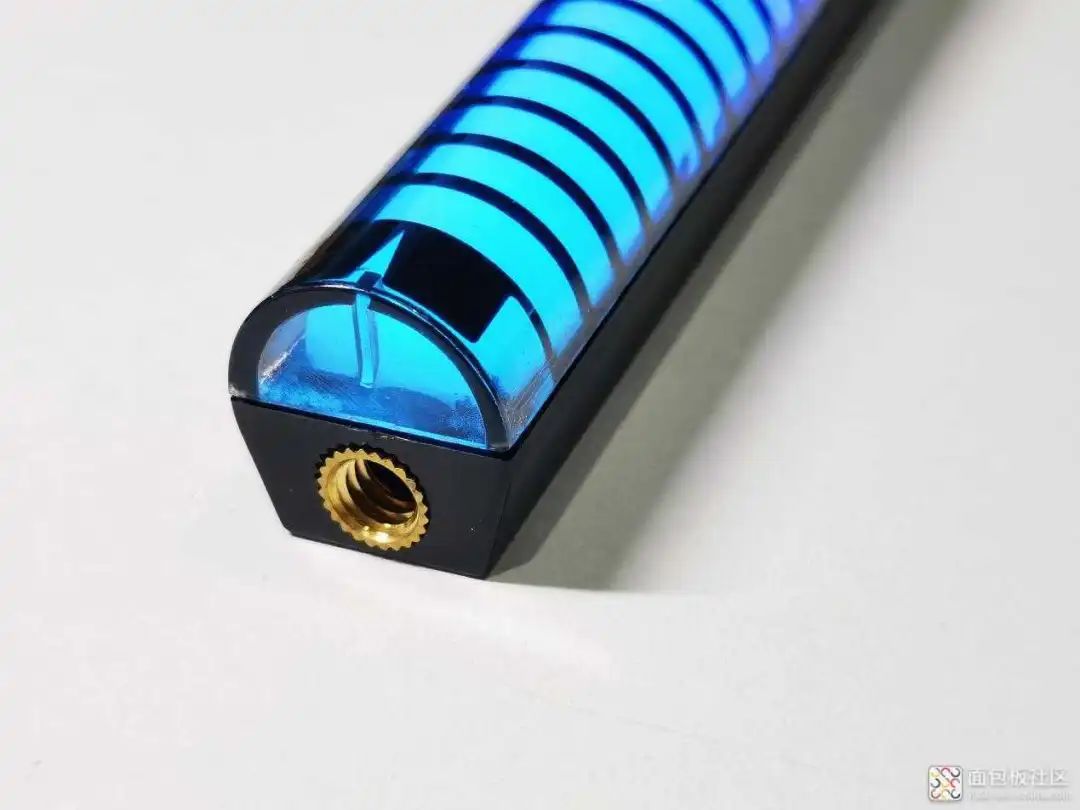

在底部有1/4螺口，可以连接三脚架等固定外设，可以说这个灯功能非常丰富了。
接下来我们将要对频谱灯进行拆解。全灯前盖为半透明材料，后盖为黑色塑料材质，没有发现螺丝，那么一定是从连接缝撬开了。

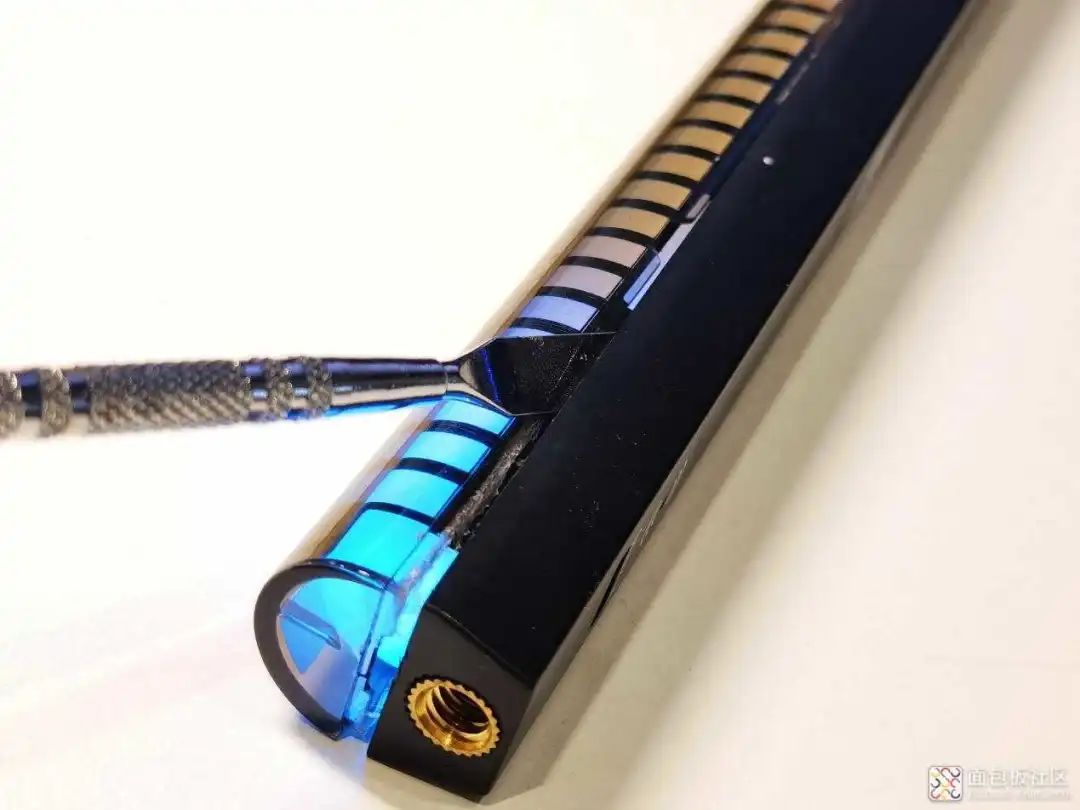

用风枪轻轻加热前后盖的粘合口，待微微松动后，插入撬杠，从一侧轻轻向另外一侧滑动撬开。

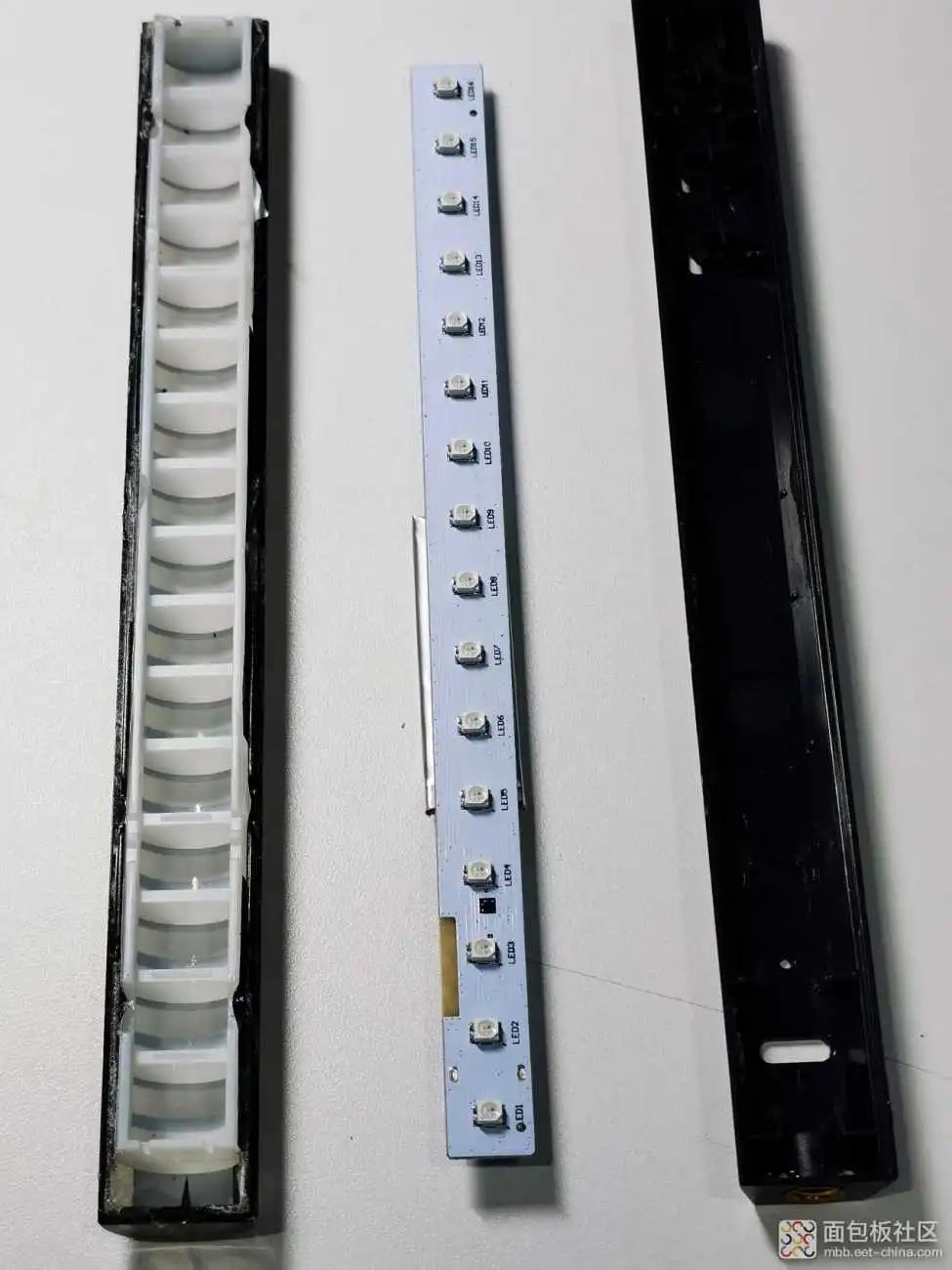

很轻松就能将前后盖取下。打开前后盖后电路板立即掉了出来。可见电路板就考前后壳体压接在一起，没有打胶或者其他固定方式，进一步缩减成本。

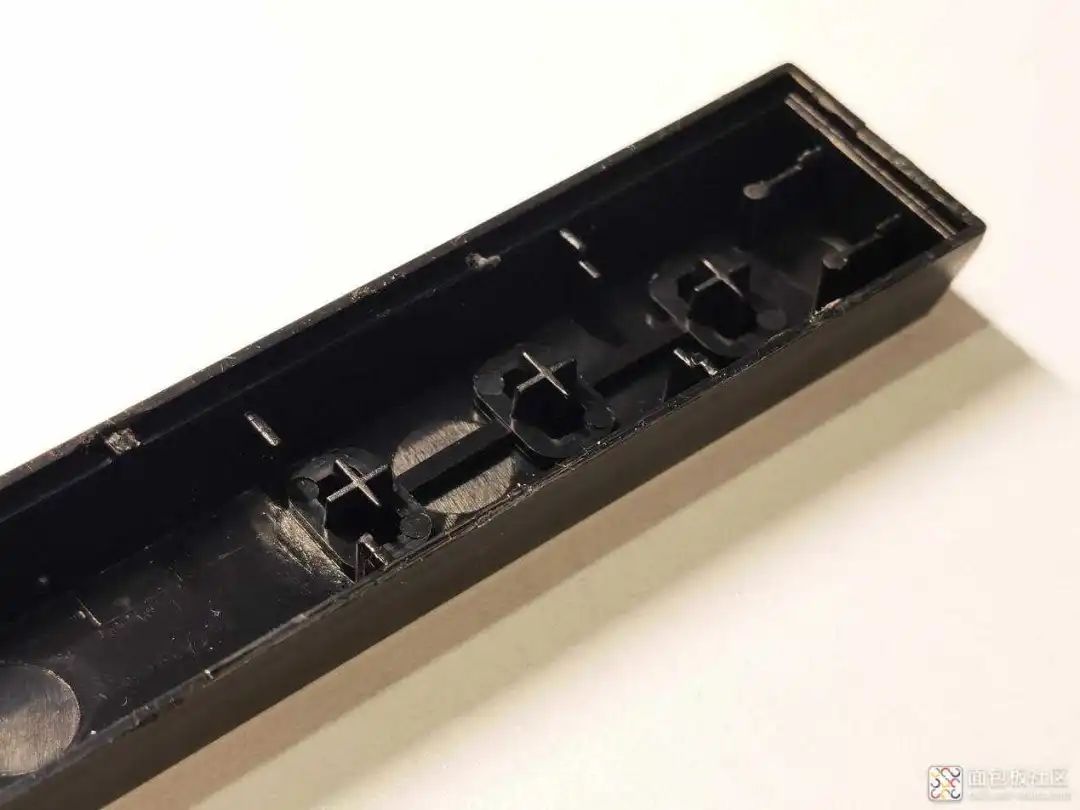

按键内侧的样子，注塑成型，内部比较粗糙，但是加了许多加强筋，还是相对牢靠的。

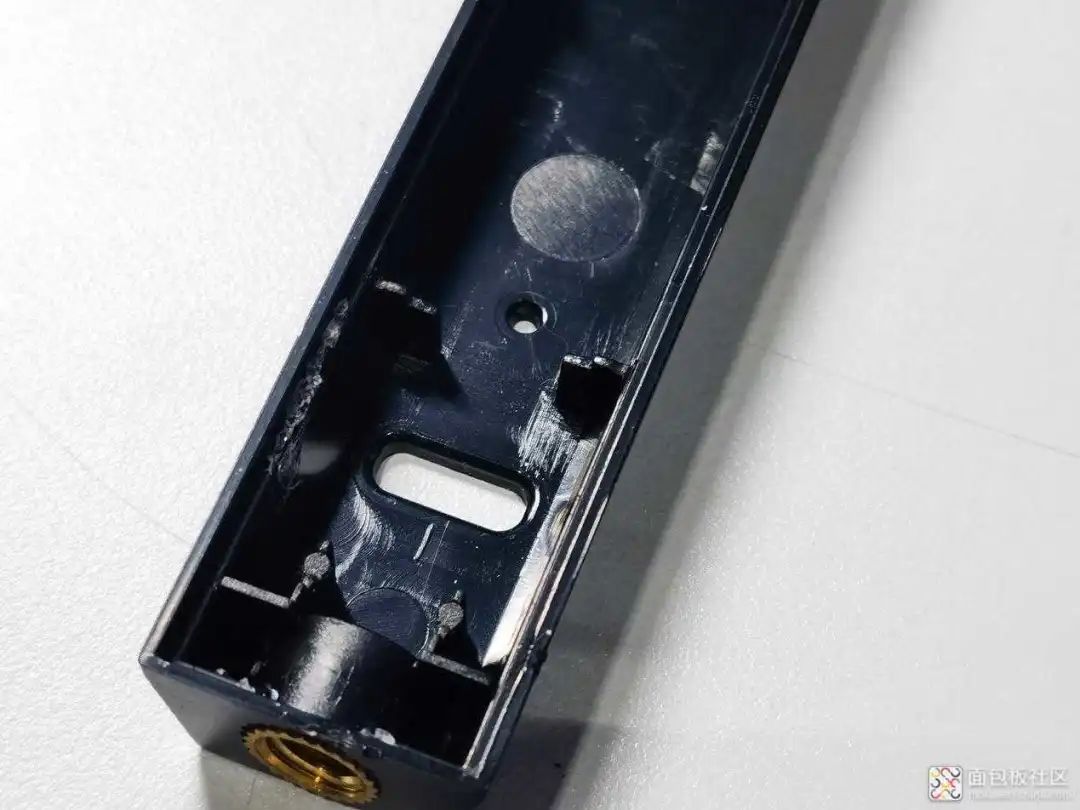

底部Type-C接口开槽，内部看非常粗糙，下方是螺口位置，总体结构设计还是挺巧妙但是注塑质量一般。

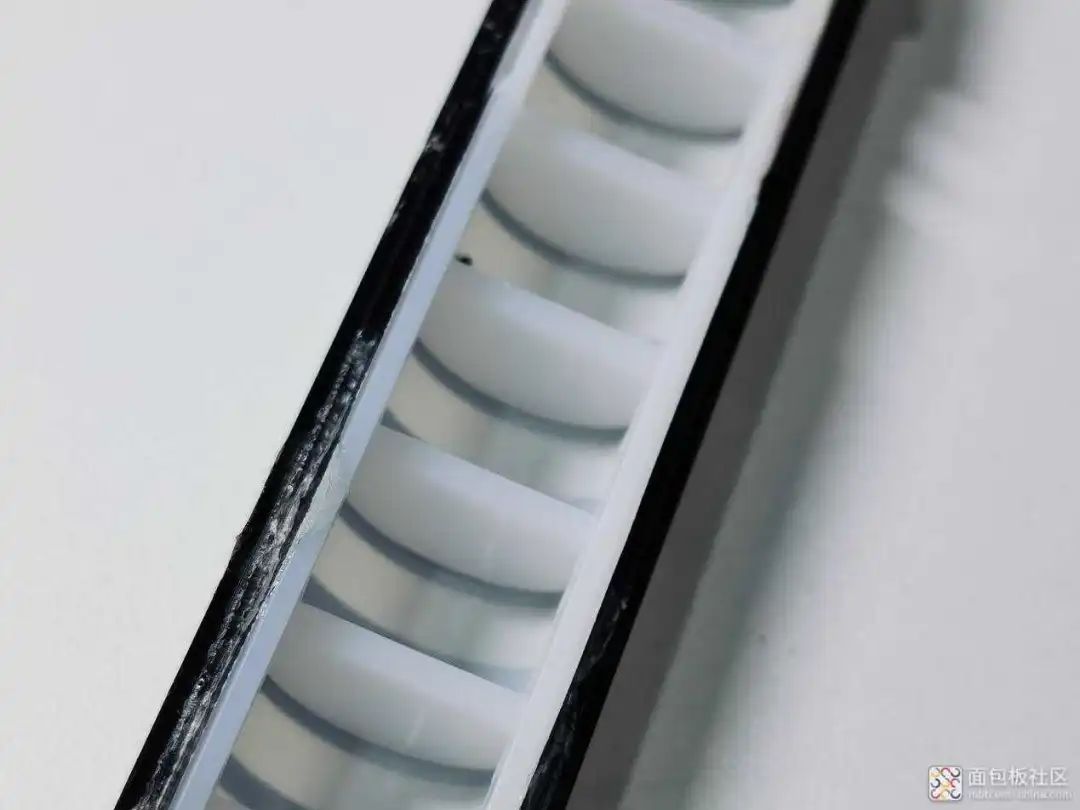

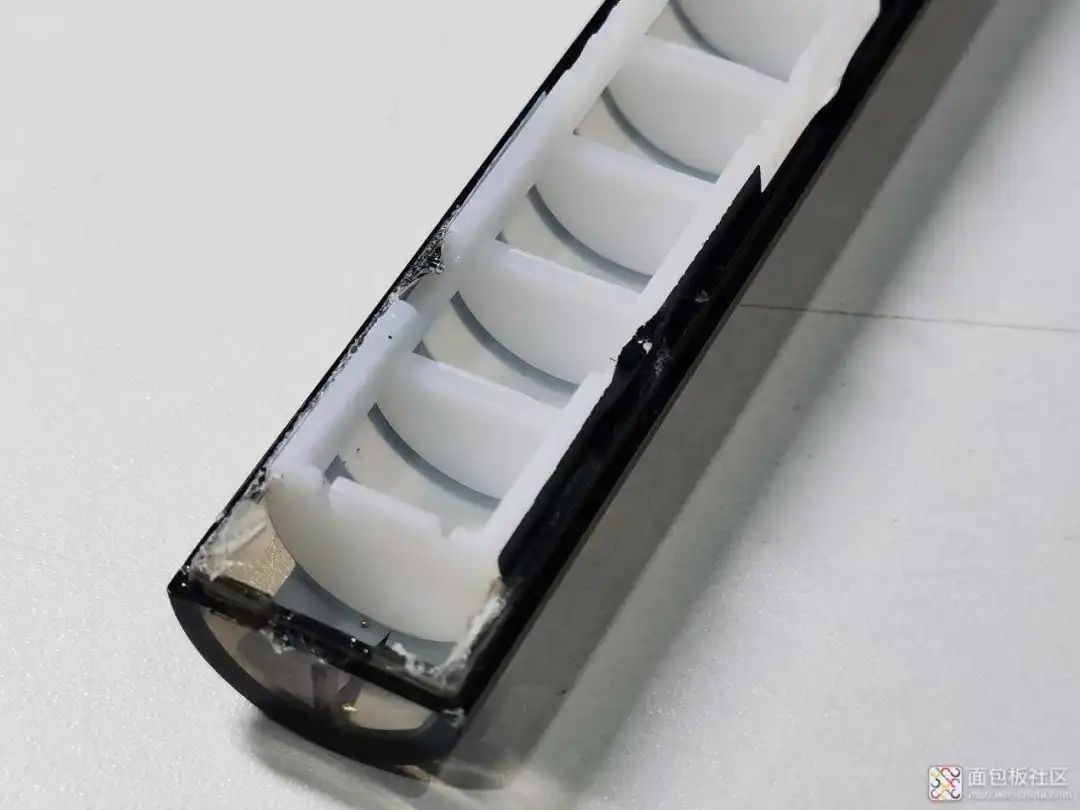

上盖需要透光所以为半透明状。每个槽之间有白色塑料隔开防止严重串光，但是不能完全避免串光。
外部看一格黑色是一个像素点，实际上外部两个像素点对应内部一个槽位也就是一颗LED灯，真的是能省尽省，如果不是拆开来看，很难发现呢。

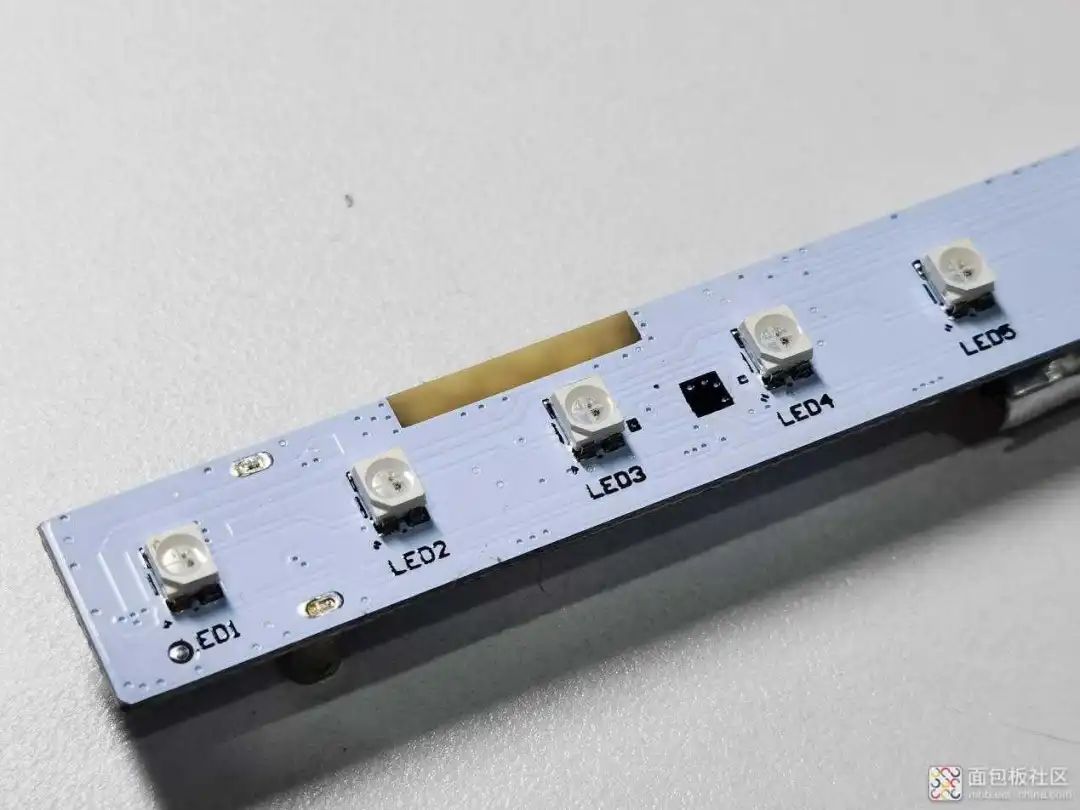

接下来我看看PCB主板。电路板采用双层板设计。灯珠为单总线控制的WS2812灯珠，这是一颗几乎用烂的灯珠，大多数点灯稍微花里胡哨点的地方都能见到他的身影。

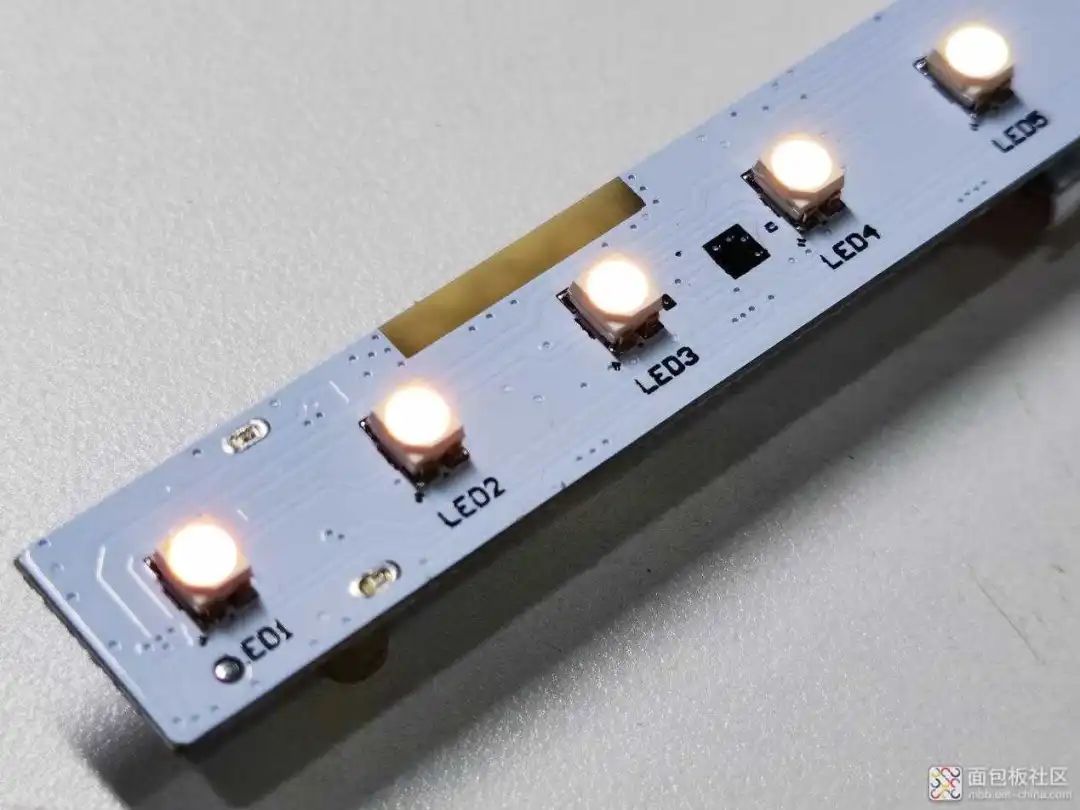

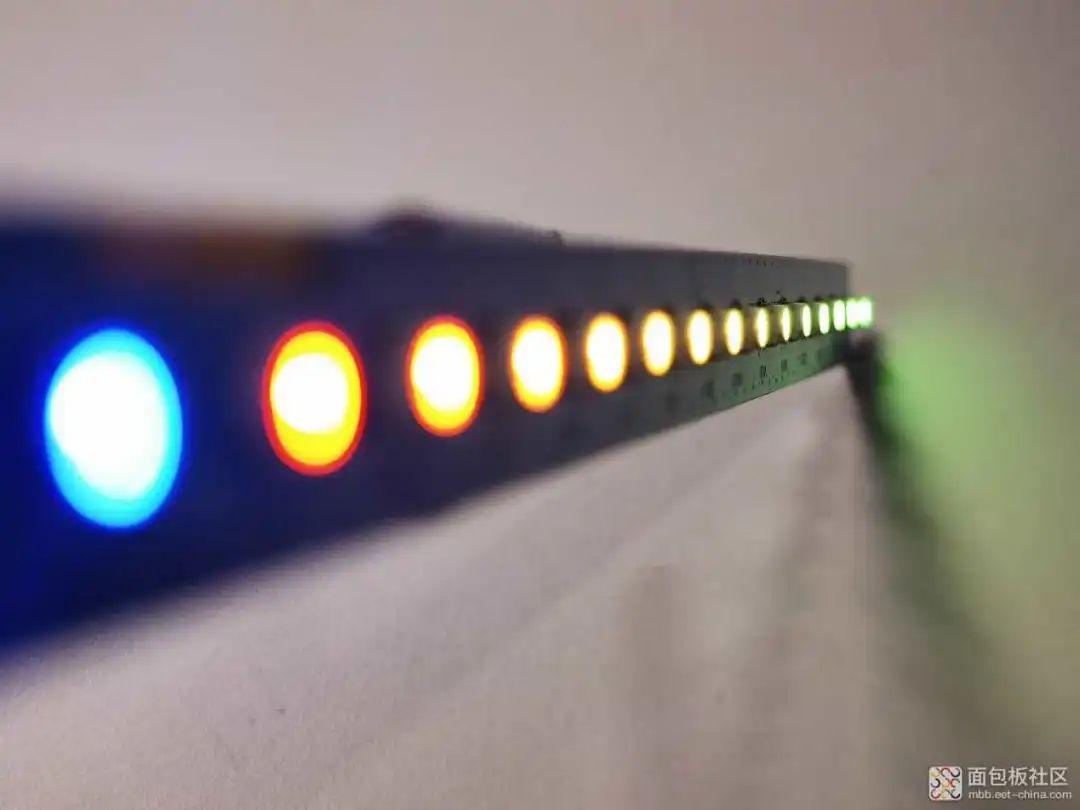

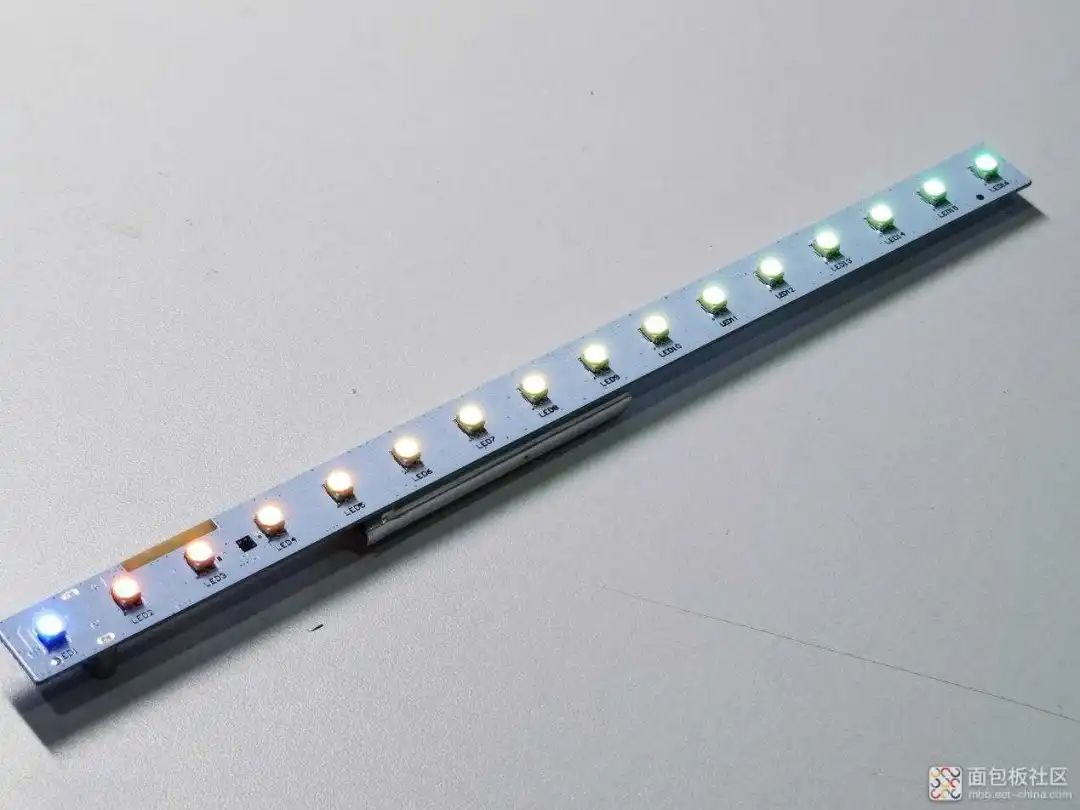

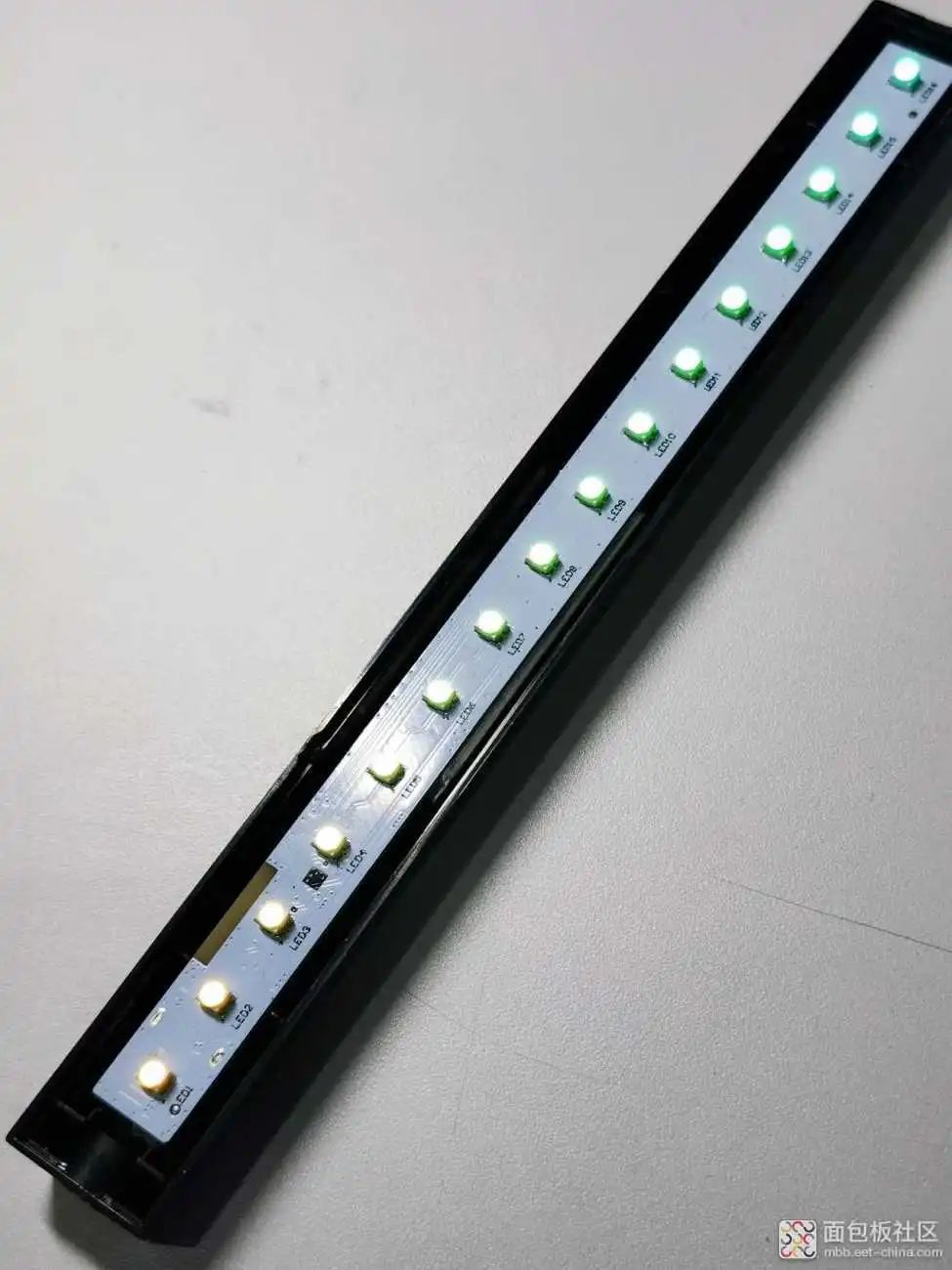

主板正面点亮lLED测试一下。全部点亮并且每个灯的颜色按照渐变来变化。
灯珠采用了2835封装的，这个大小正合适。
灯珠的色温还有色彩显示还是比较不错的。

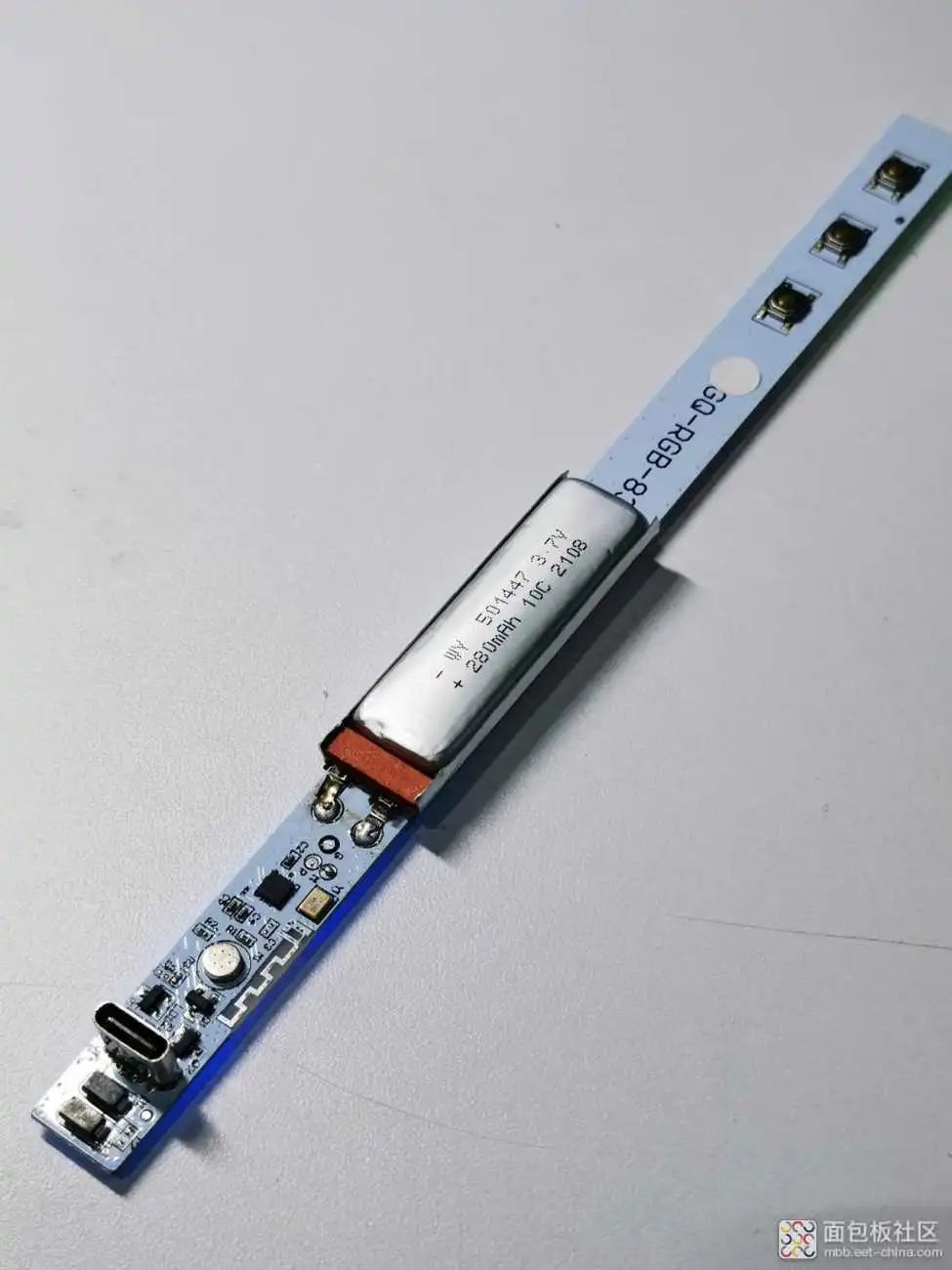

背面是一个聚合物锂电池，容量280mAh，断电可以使用三四个小时，还是非常不错的。背面除了锂电池还有三颗按键。顶部是Type-C充电，和一颗拾音麦克风接口。接着就是整个主板唯一的芯片了，它非常非常小，QFN-20的封装。我非常好奇，这是什么芯片集成了麦克风，蓝牙，按键还有这么多的LED控制呢。

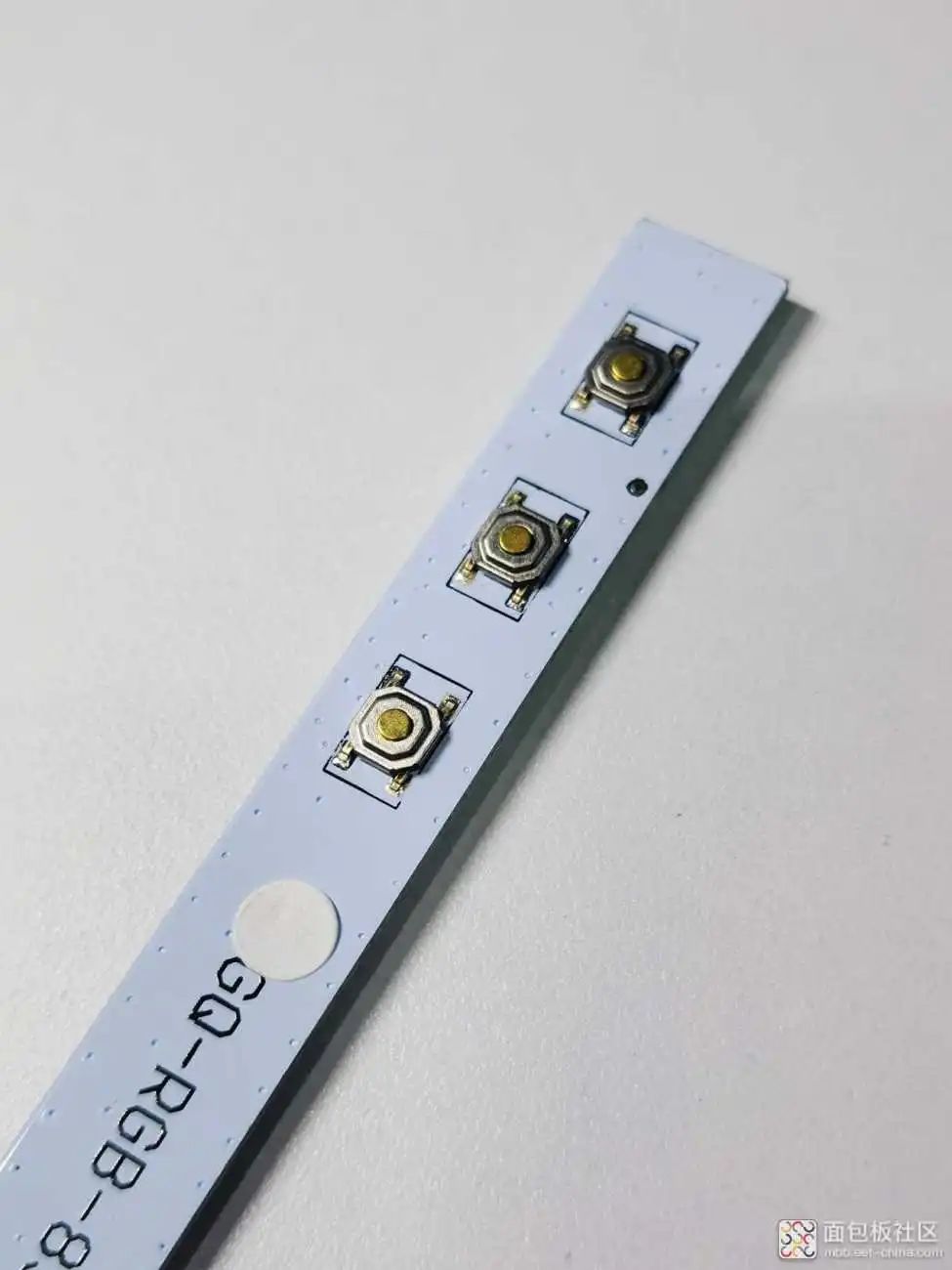

顶部三颗贴片轻触按键。

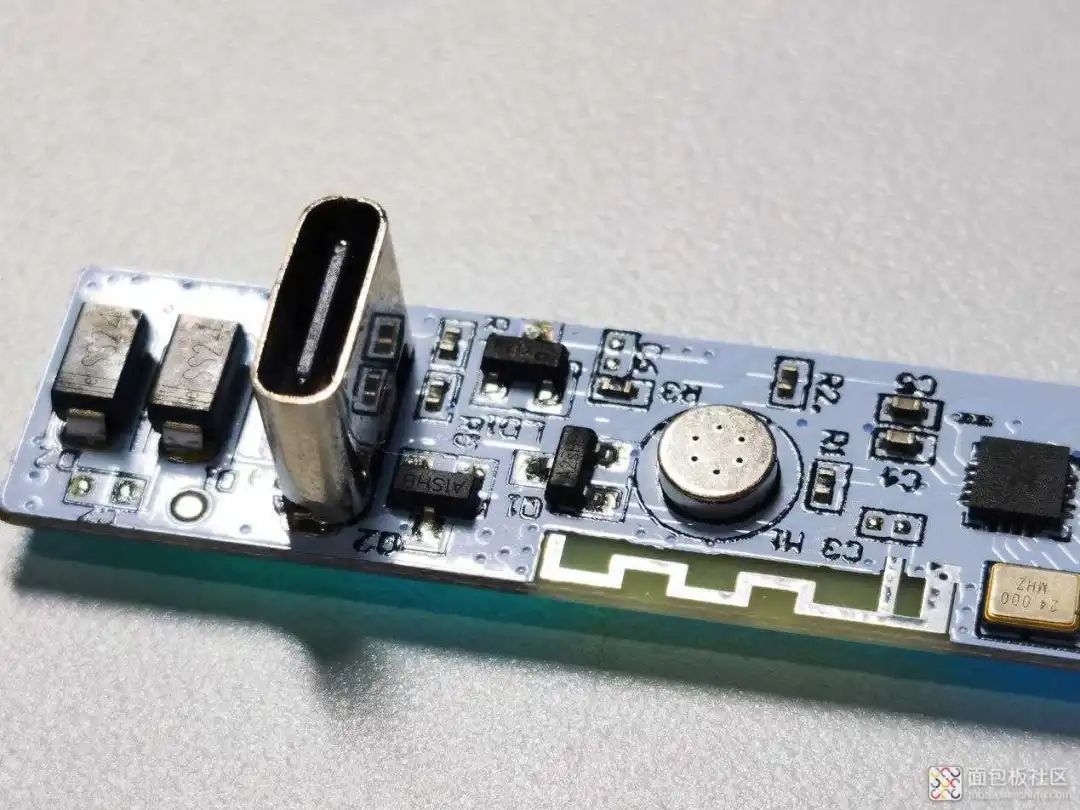

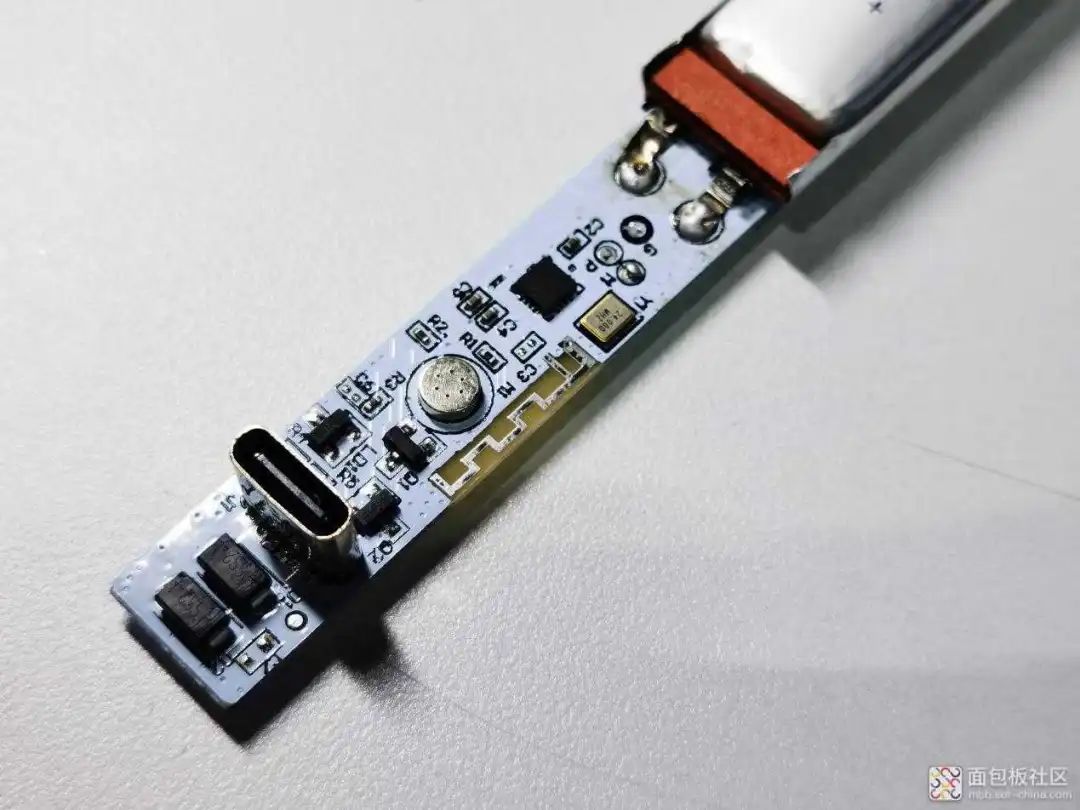

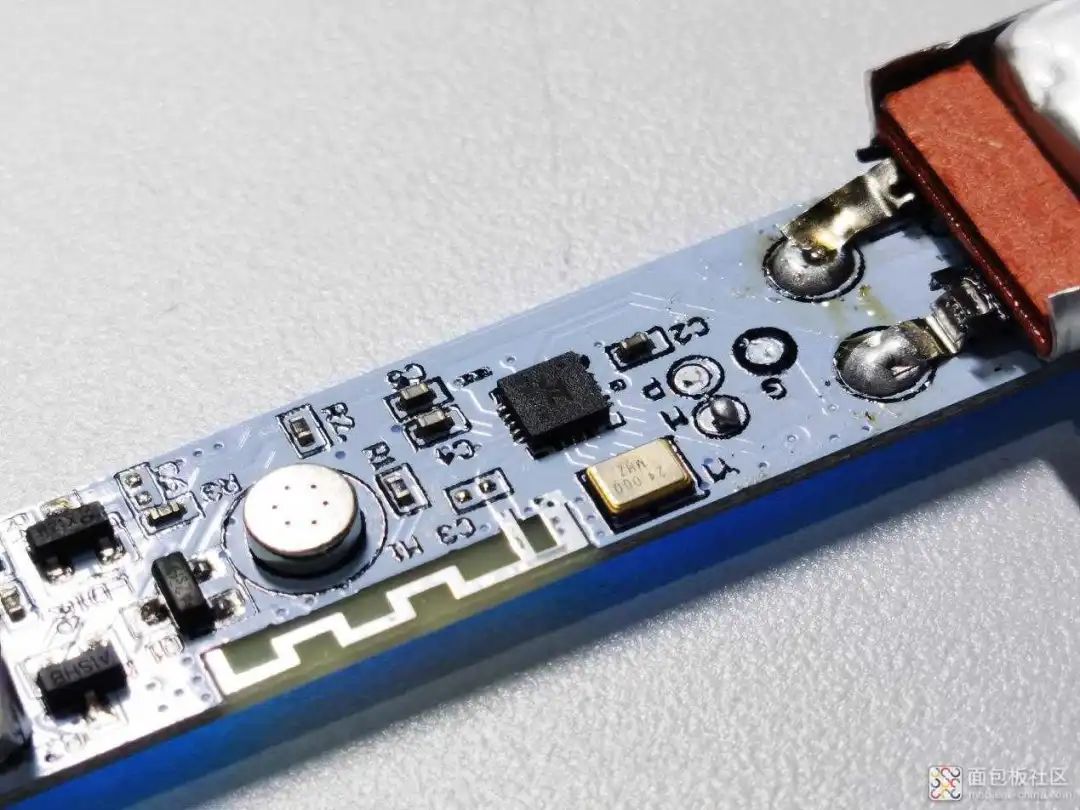

底部是Type-C充电接口，麦克风，蓝牙天线和神秘小芯片。

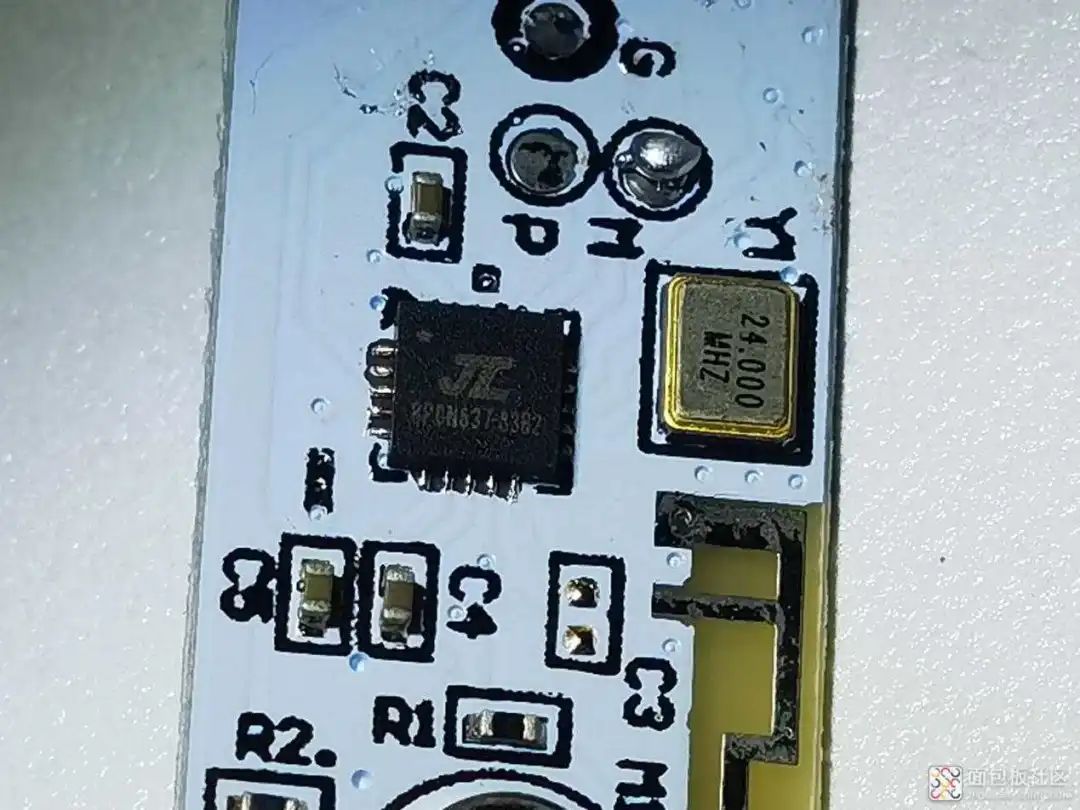

仔细放大发现是一颗JL杰里的芯片，这些我理解了。杰里在音频领域有非常广泛的产品。
这颗芯片应该是一颗蓝牙芯片同时内置了几个IO接口，但是不得不说，总共二十个引脚，除去供电和天线，以及配置引脚。还要接一串灯，三个按键，一个麦克风，锂电池充电应该也在这里。这对IO口的压榨可谓到极致了，成本压缩的太牛了。
有时候不得不感叹国人的头脑，这么一点东西就能集成了这么多功能，相比于其他大多数产品，太精简和极致了。
看完后安装回去，按下电源键，正常启动。

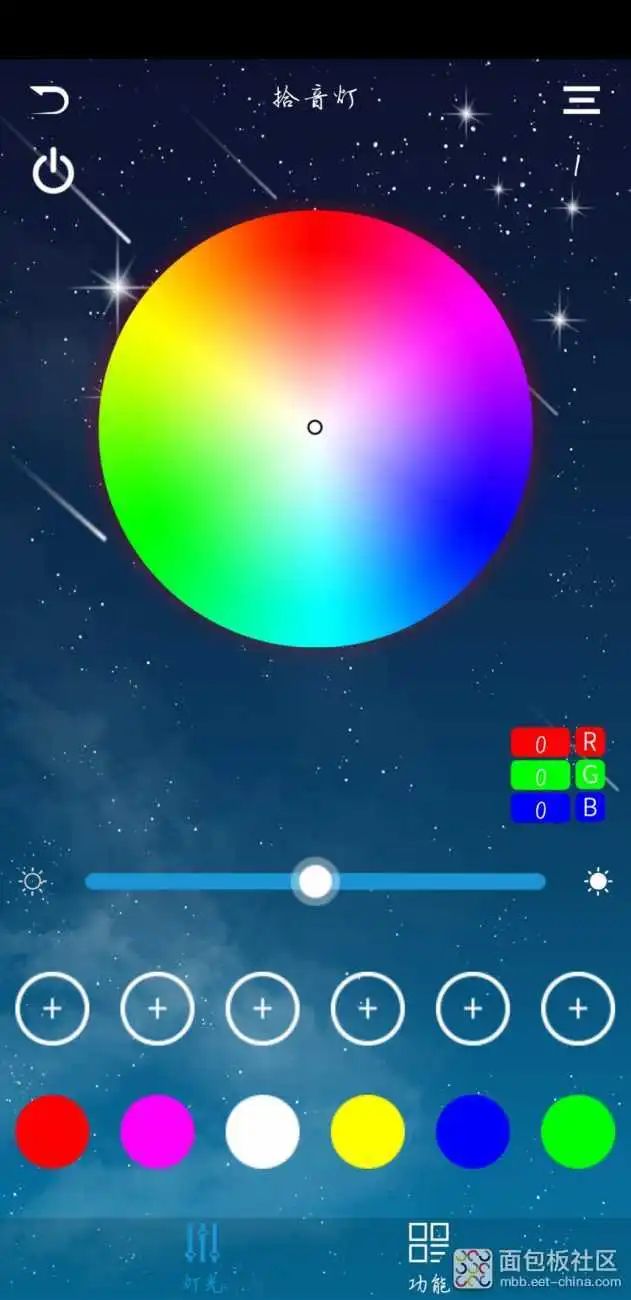

这个频谱灯有个对应的APP，我们看到可以通过APP设置显示的LED颜色以及亮度，并且可以自定义颜色和效果。

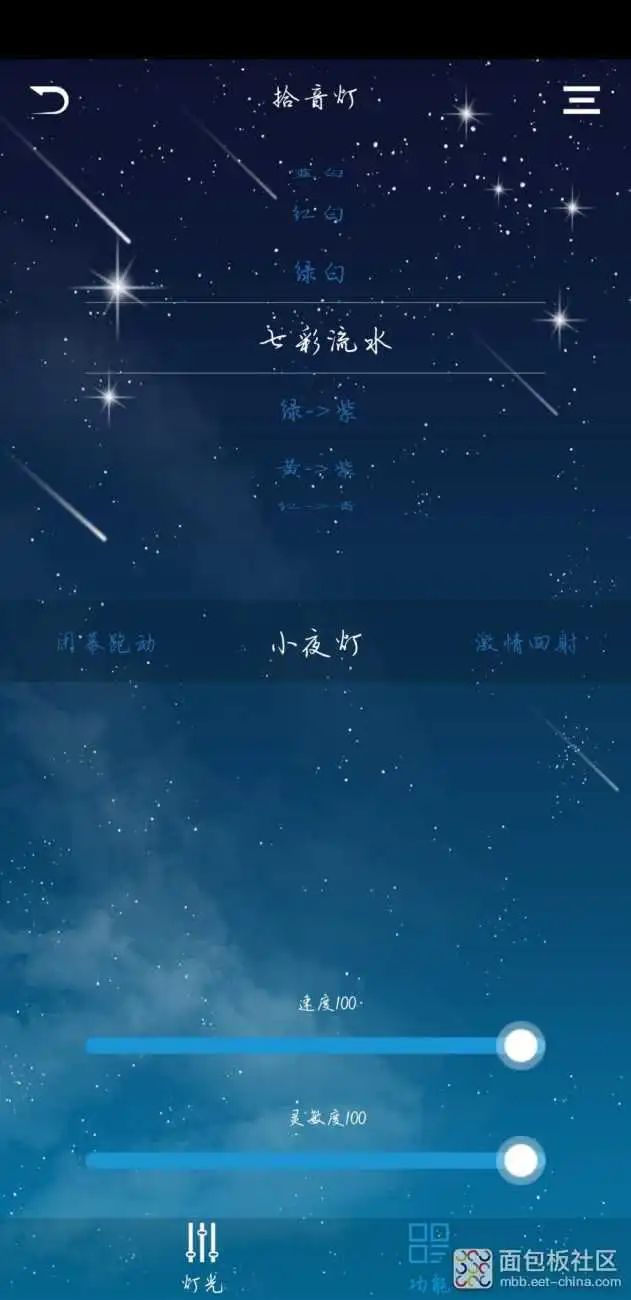

在下一个界面可以调节检测到声音频谱的模式，将近几十种频谱模式。并且可以当成小夜灯单独使用。并且对于动画效果可以设置速度以及灵敏度。可谓是功能齐全了。
我们把外壳和电池装回去，正常点亮，继续使用。
我们经常在网上见到说。一个东西突然火了起来，评论区都是压力交给了义乌小商品市场。这件频谱灯从最早的几百元到现在的数十元，并且功能效果样样不输，可以见得我们国人在某些方面的能力确实是很强的。但是呀，几十元的东西和几百元的东西质感和用料还是不一样的。利润催生了人们去研究这个东西，当价格被打下来，当市场饱和的时候，又该何去何从。END
