4块钱拯救蓝牙耳机的全过程

一. 前言

过程尽可能详细，以便大家依葫芦画瓢也能尝试拯救下自己手里被放弃的蓝牙耳机，省点钱大夏天的吃个冰棒，喝个可乐也是很香的，还可以动动手也是有点成就感的。

二. 确认问题

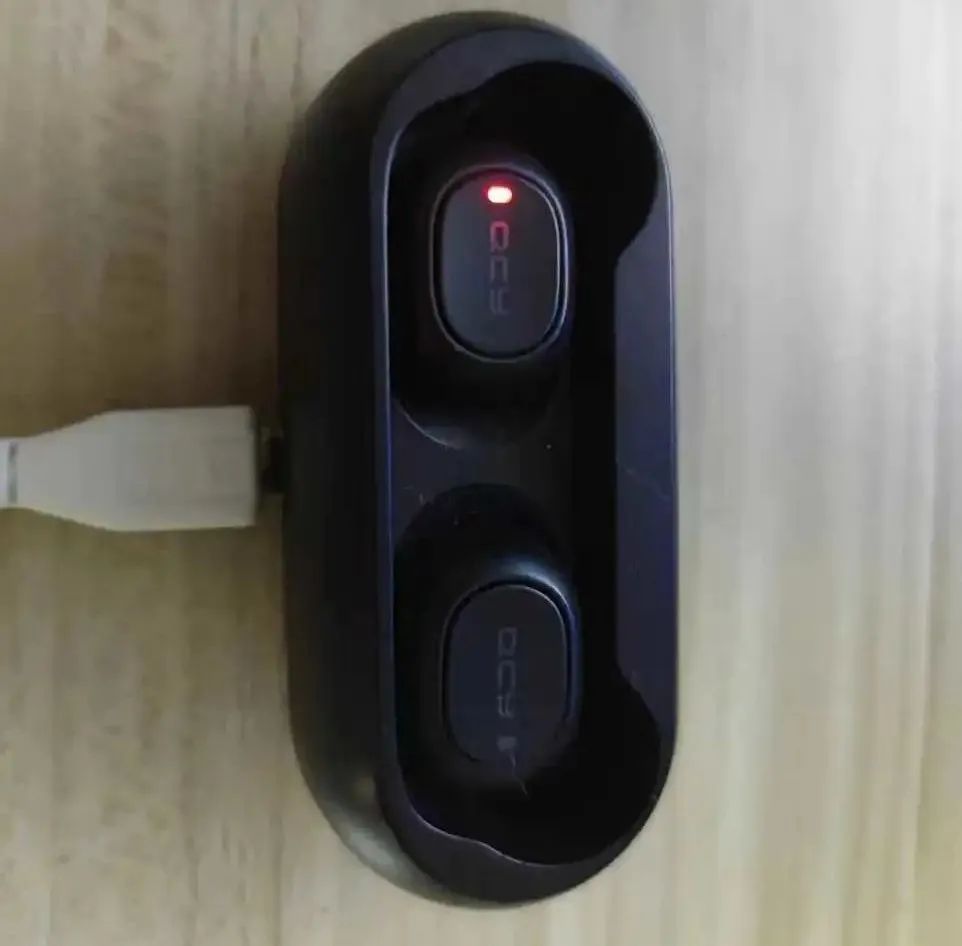

现象就是有一只放在电池仓，充电指示灯不亮，充不进电，电池也完全不工作了，如下所示：

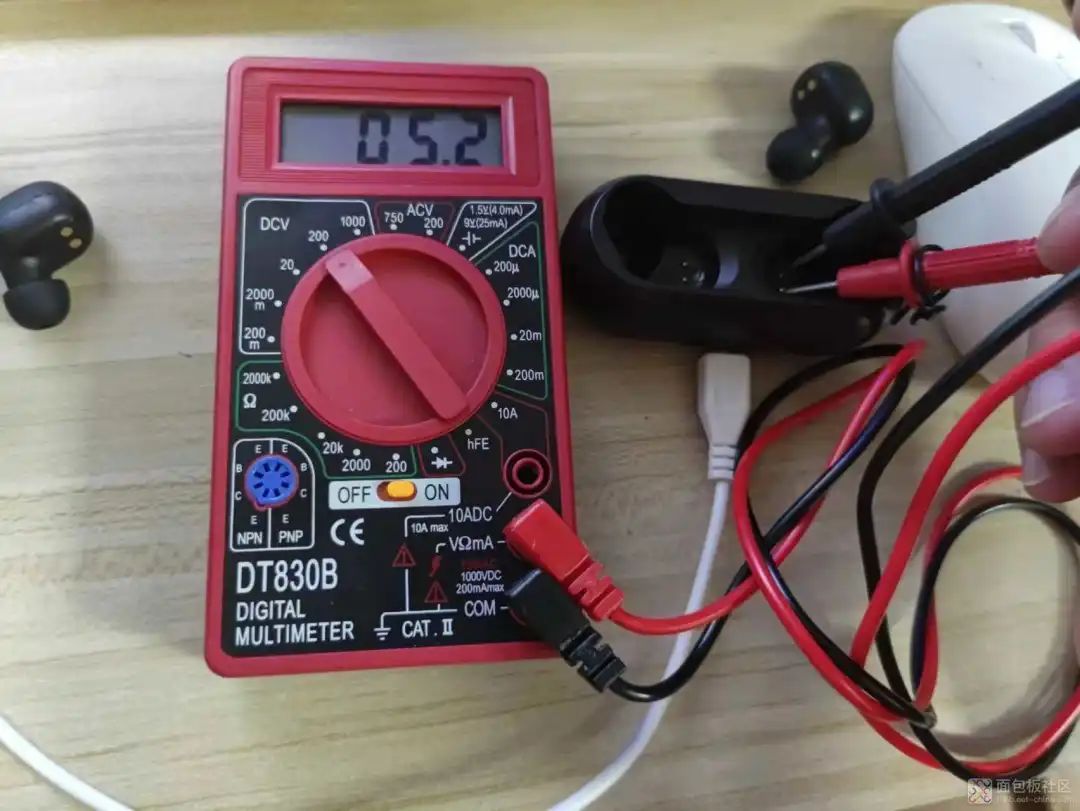

用万用表测试下电池仓电压是OK的，排除了电池仓的问题。

那么就只能是耳机本身有问题了，首先怀疑的是电池过放充不进电了，那就只能拆开来看看了。

三. 拆解

看耳机的外观有接缝的痕迹，但是几乎没有缝隙，也没有看到有螺钉的地方，这么小的东西猜测也不会有螺钉，应该是卡扣结构。

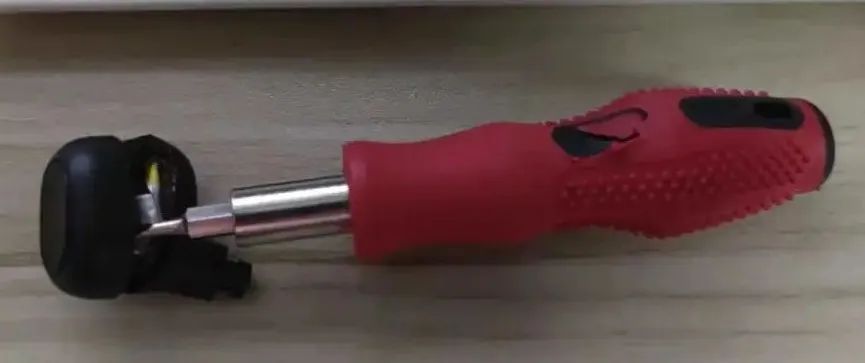

于是用镊子顺着接缝插入，看到可以撬松, 后面总结这里不应该用镊子，会导致撬痕严重影响外观，用小的一字螺丝刀比较合适，用一字螺丝刀插入，然后顺着缝滑动一周，松一松，切记不要直接插入，避免破坏里面的器件和接线。松动后用指甲撬开耳机，如果有那种修手机的塑料撬棍就更好了。撬开如下。

四. 耳机结构

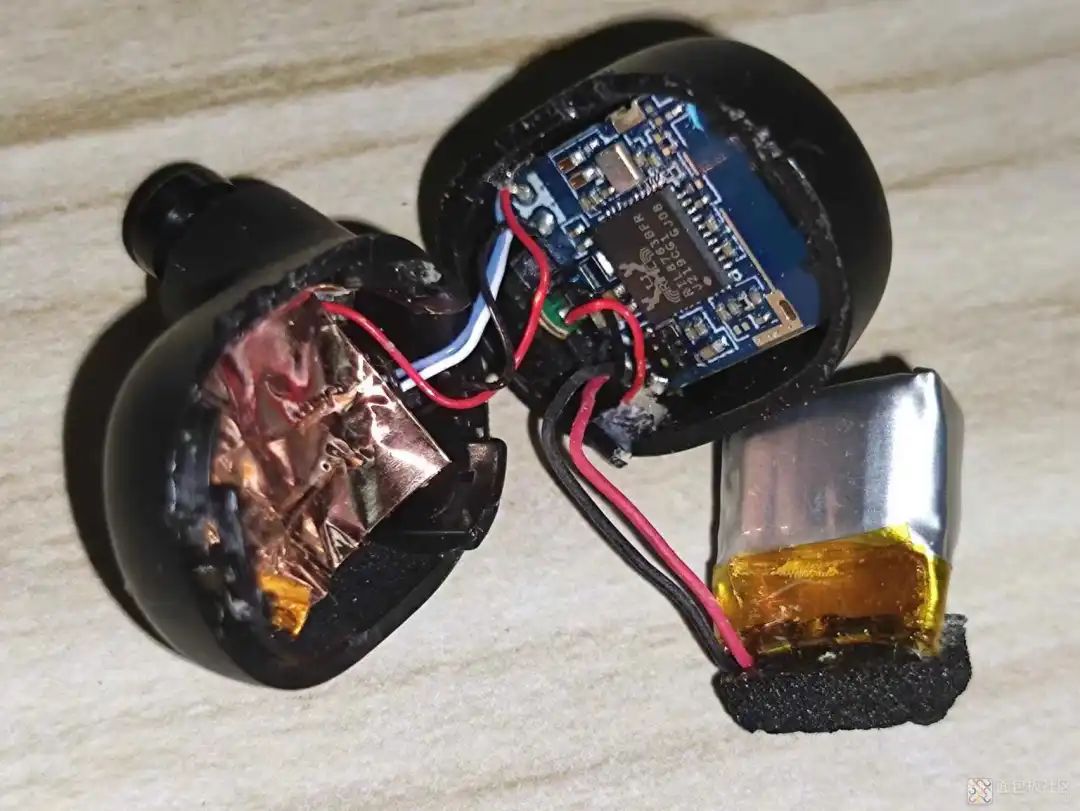

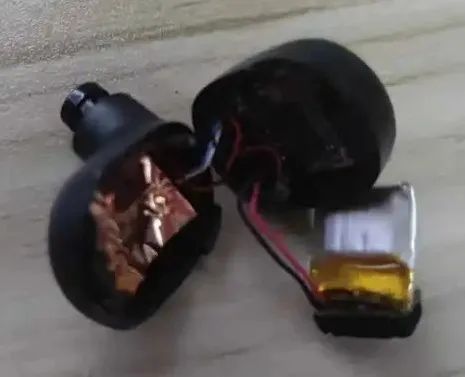

先小心观察下四周，再掰开两边，避免扯断线。打开两边，看到如下，中间是电池，一边是主板和MIC，一边是耳机喇叭和触点PCB。

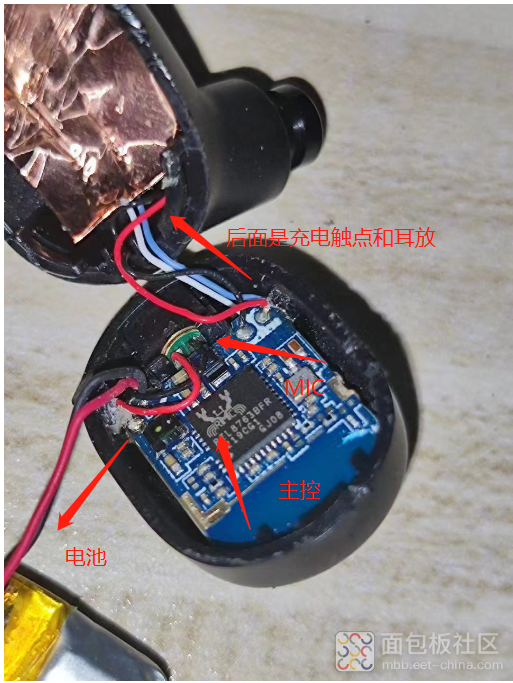

来个特写，看到主控用的是RTL8763BFR，主控PCB后面是按键就不揭开来看了。

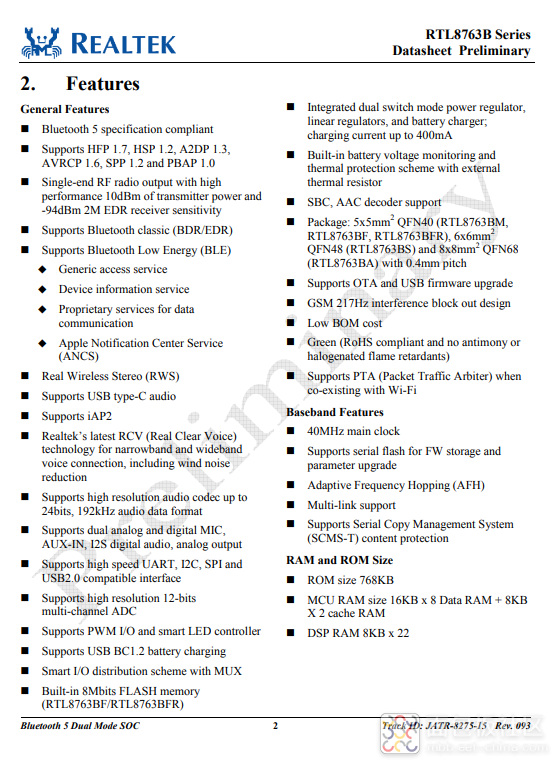

搜了一下该芯片的手册，看了看，是支持蓝牙5的，这颗芯片应该是100元耳机左右，比较常见的方案了。

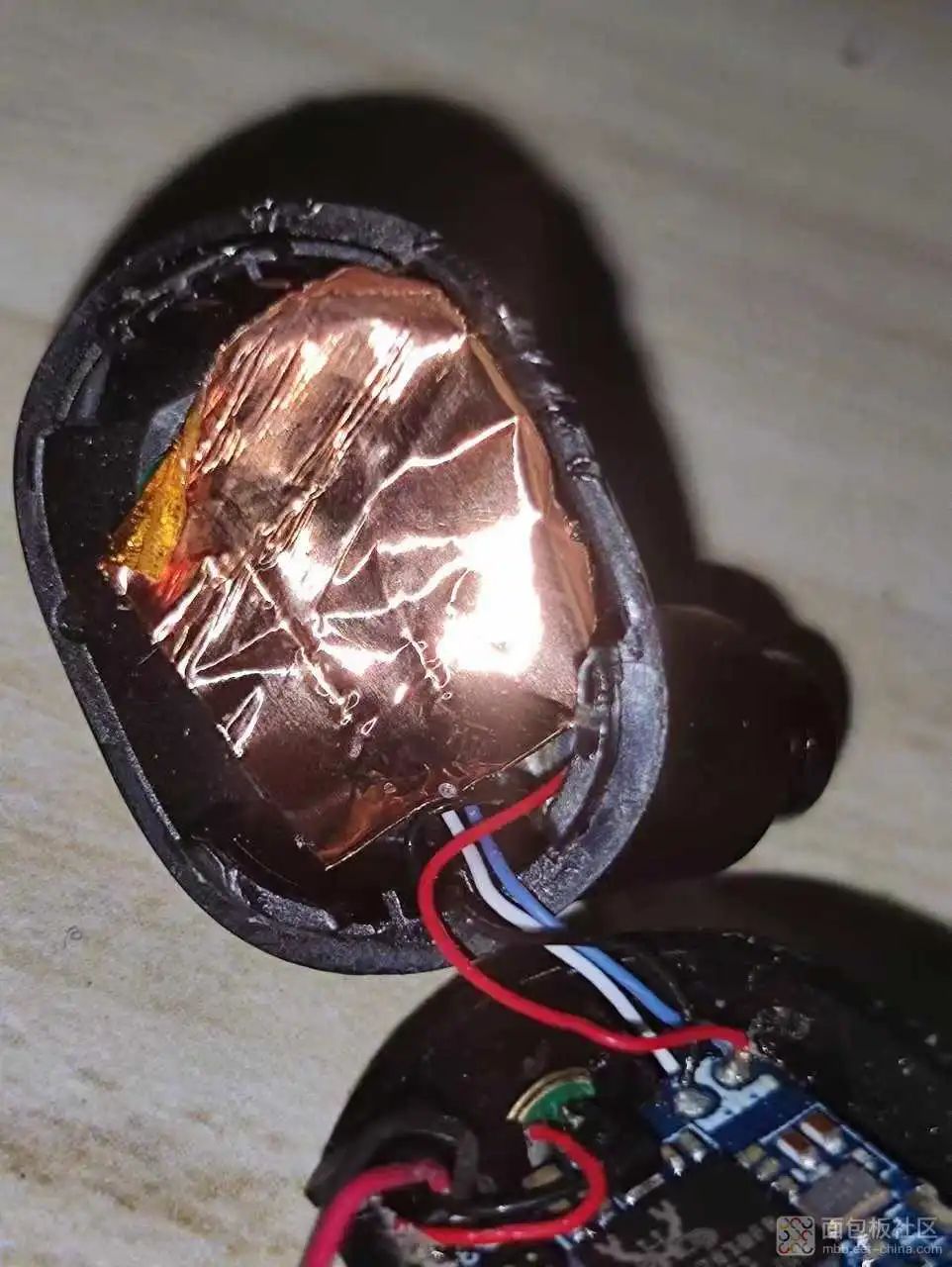

揭开铜箔，铜箔应该是起到屏蔽作用，同时也是隔开电池。

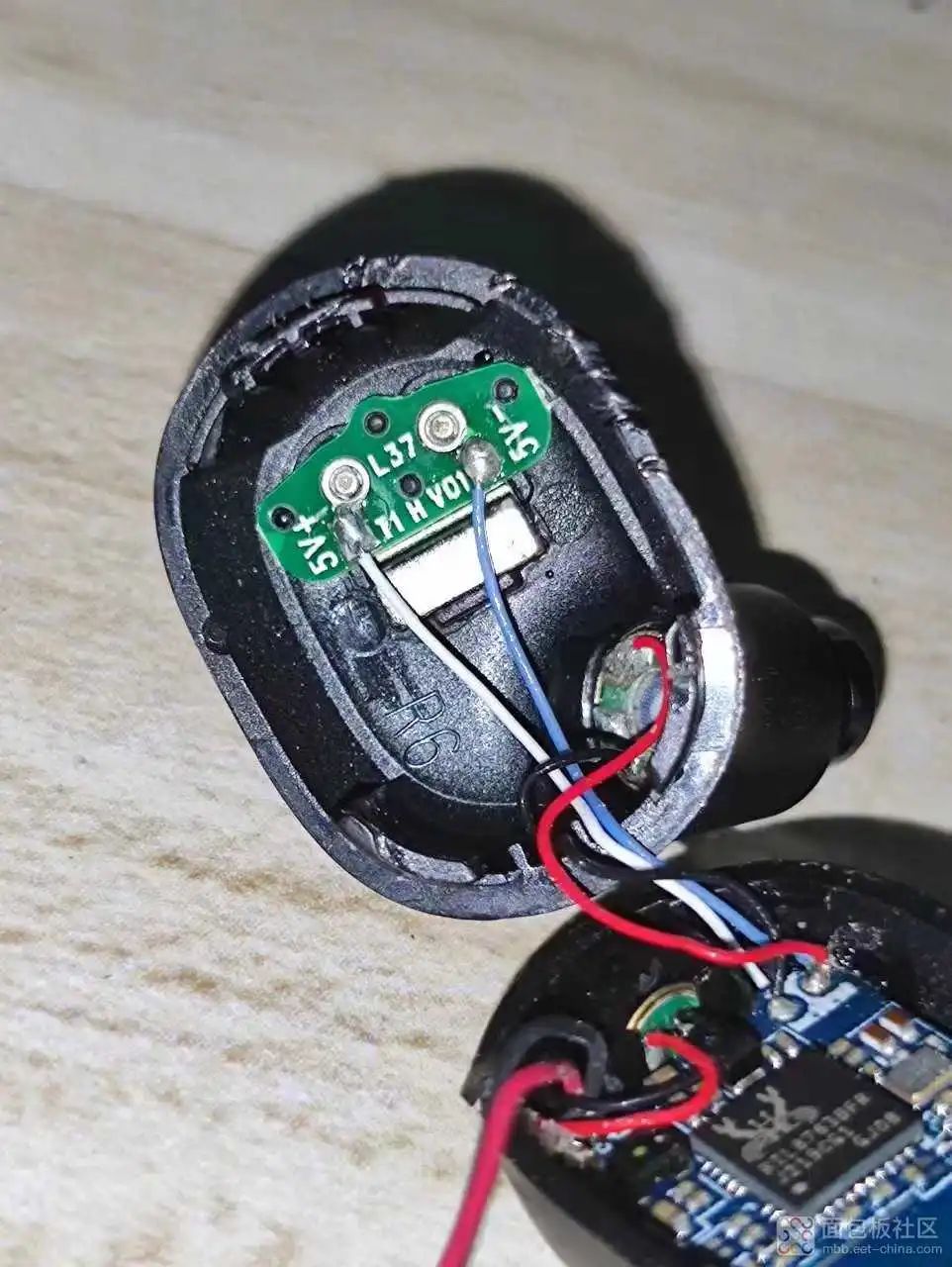

可以看到电池仓触点PCB，和耳机喇叭。

五. 确认电池问题

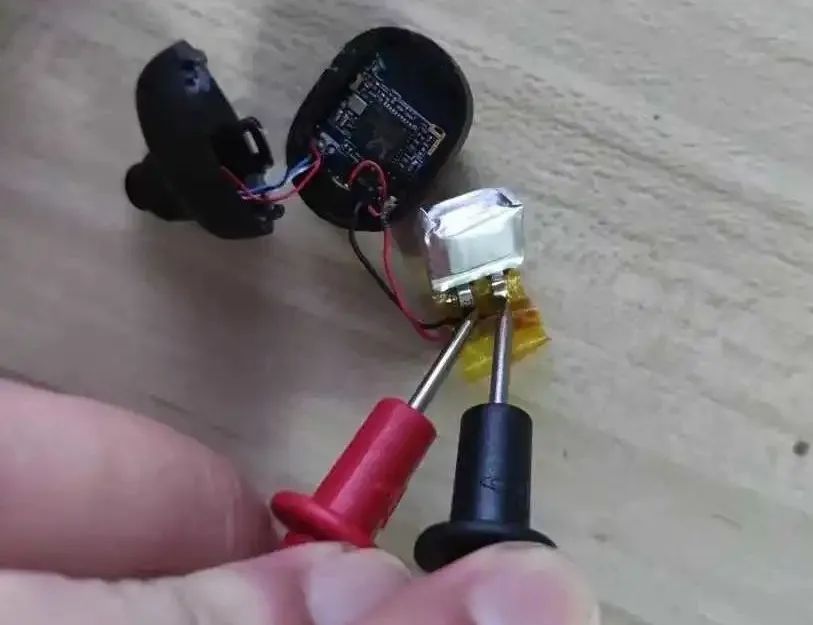

好的现在来检查下电池，小心的用镊子拆开黄色胶布，用万用表测量电池电压果然为0了，应该就是电池坏了。

六. 换电池

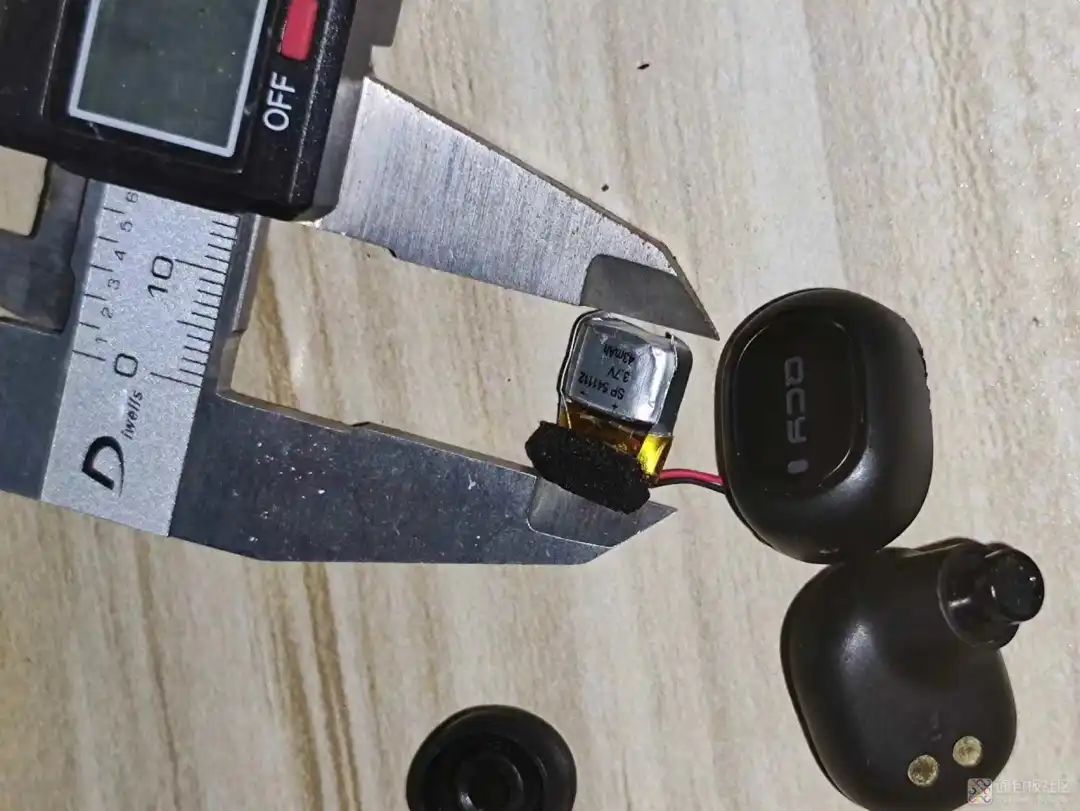

于是测量下电池大小，看下后面的型号 3.7V 43mAh SP541112。

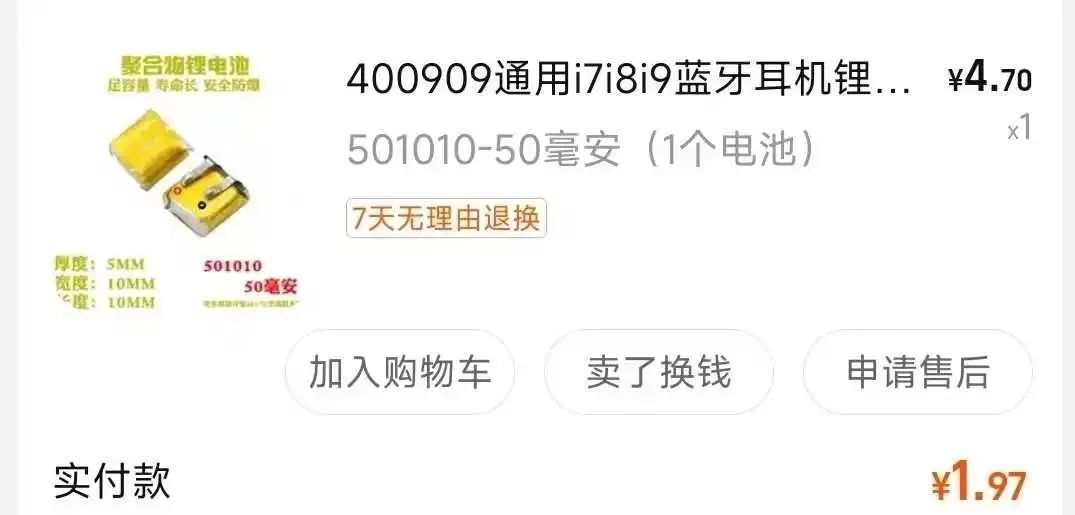

某宝选了个大小差不多的 501010 50mAh，原价4块多，用了券不到2块，还包邮。

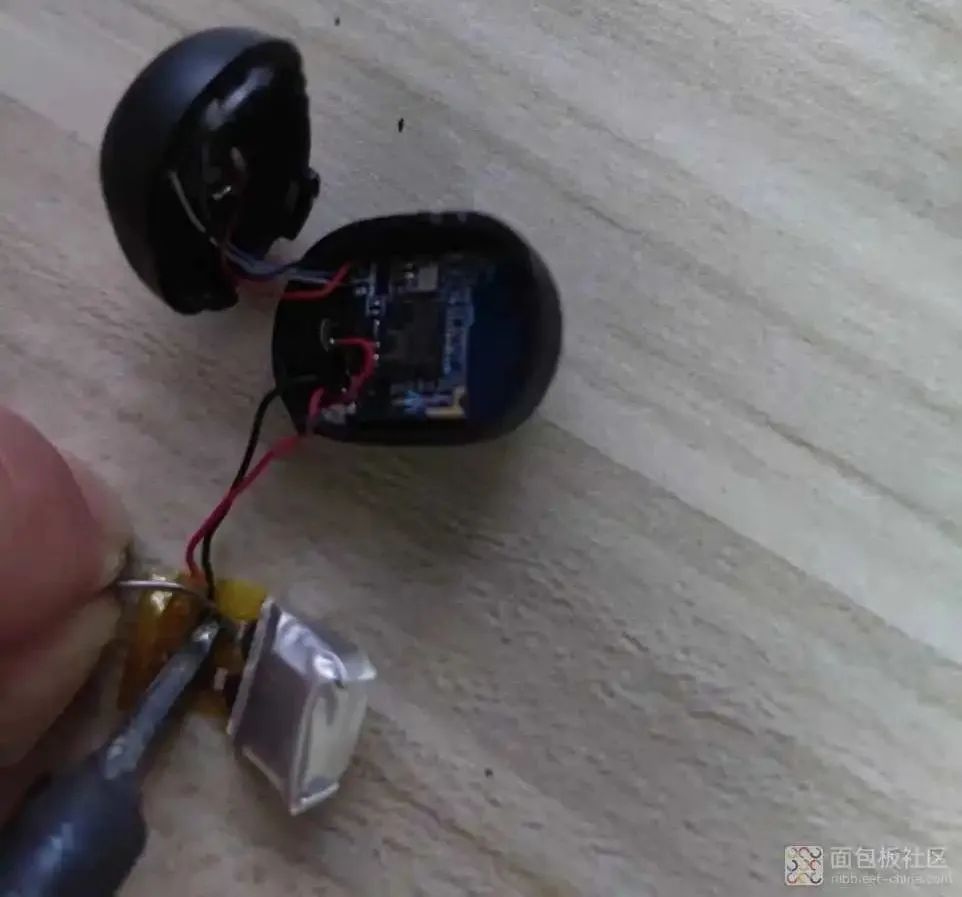

电池到了之后焊接起来，万用表确认电压OK。


七. 恢复确认

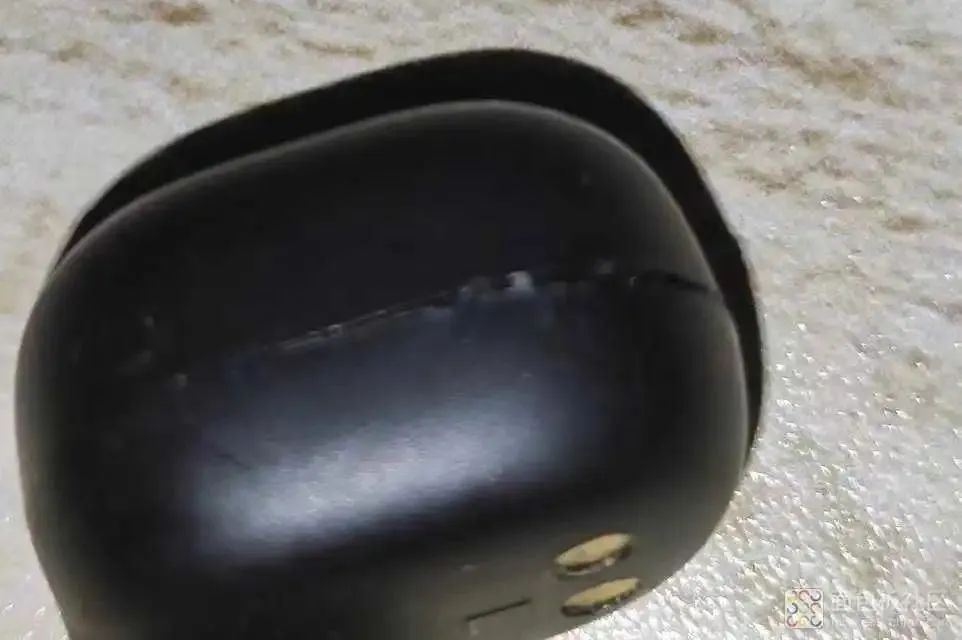

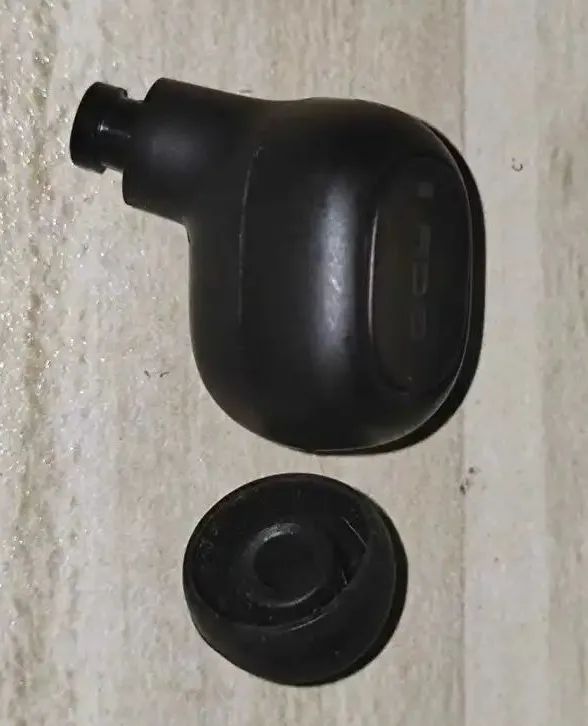

耳机装回去，这里看到镊子撬的痕迹，第一次没经验，后面最好使用小的一子螺丝刀会好点。

再放到电池仓可以看到可以充电了。



再试了下耳机各项功能都OK了，大功告成，省了一百块。

八. 总结

1. 耳机结构比较紧凑，所以一般是卡扣结构，使用一字螺丝刀或者专业工具比较好撬开，避免使用尖的厚的工具去戳这样会影响外观。
2. 耳机主要结构就是主控，MIC，耳机喇叭，触点结构，电池，按键，其中电池是最容易过放等原因导致坏的，看了电池本身一般不带过放过充保护板的，应该是尺寸和成本的考虑，所以要看主控和PCB硬件有没有过放过充保护了，百来块的应该是没有或做的不好的，所以尽量避免长时间不使用或者过放，及时充电。
3. 耳机坏了不要放弃，先看看本文动动手，说不定就是电池原因很快就能修好了。

END
