电子发烧友网报道（文/李诚）小米6一直被誉为小米历代机型最强的“钉子户”，时至今日仍有两百多万的活跃用户，其中不乏部分小米的忠实粉对小米6进行了“魔改”。例如，B站博主@江灵夏草将原本有“额头、下巴”的小米6，改成和MIX系列一样的全面屏；将原本不可拆卸电池，改成了不断电“换弹”式电池。

图源：@江灵夏草

“换弹”式电池

对于移动设备而言，电池的寿命和续航是用户除了性能以外，首要关注的问题之一。时至今日，即使小米6的性能再怎么强悍，随着时间的推移和使用习惯，电池的性能早已大不如前。为此，@江灵夏草最先对小米6的电池结构进行了改造。

图源：@江灵夏草

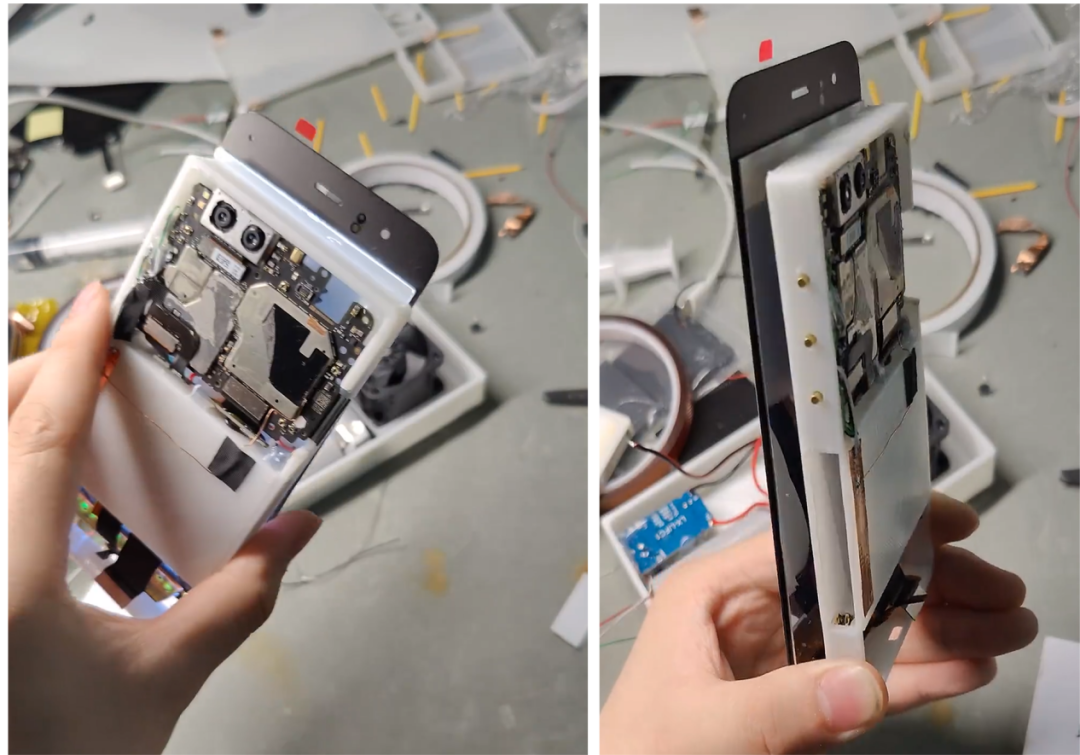

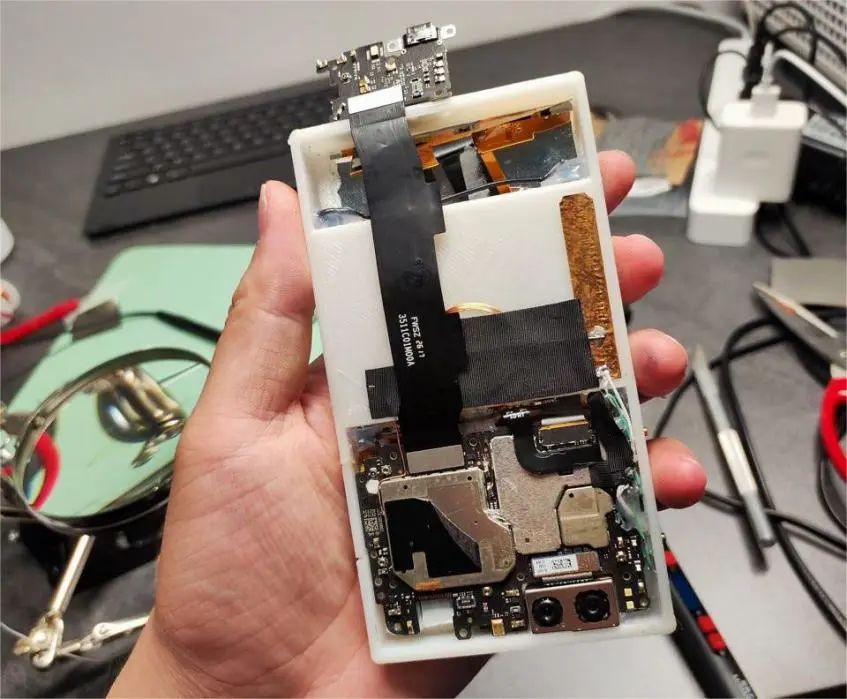

由于小米6原本的机身设计为不可拆卸式电池，与其他器件一同装配在拥挤的手机内部，对电池的改造存在很大的空间局限性。为此，博主只保留了原本的手机屏幕，将机身原本的主板及其他配件，安装在一个由3D打印而成的后制中框上。器件排布与出厂设计类似，中框上半部分为主板，下半部分为“换弹”式电池仓。

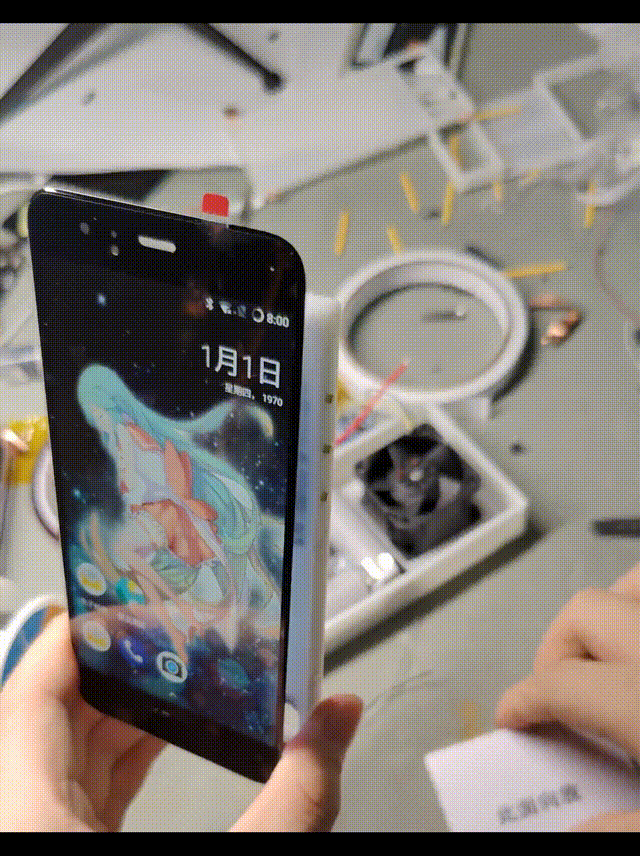

“换弹”式电池仓与传统手机可替换电池不同的地方在于，更换电池时手机会一直处于上电的状态，不会因为拆卸电池而关机。相较于有线充电，它的补能时间更短。

图源：@江灵夏草

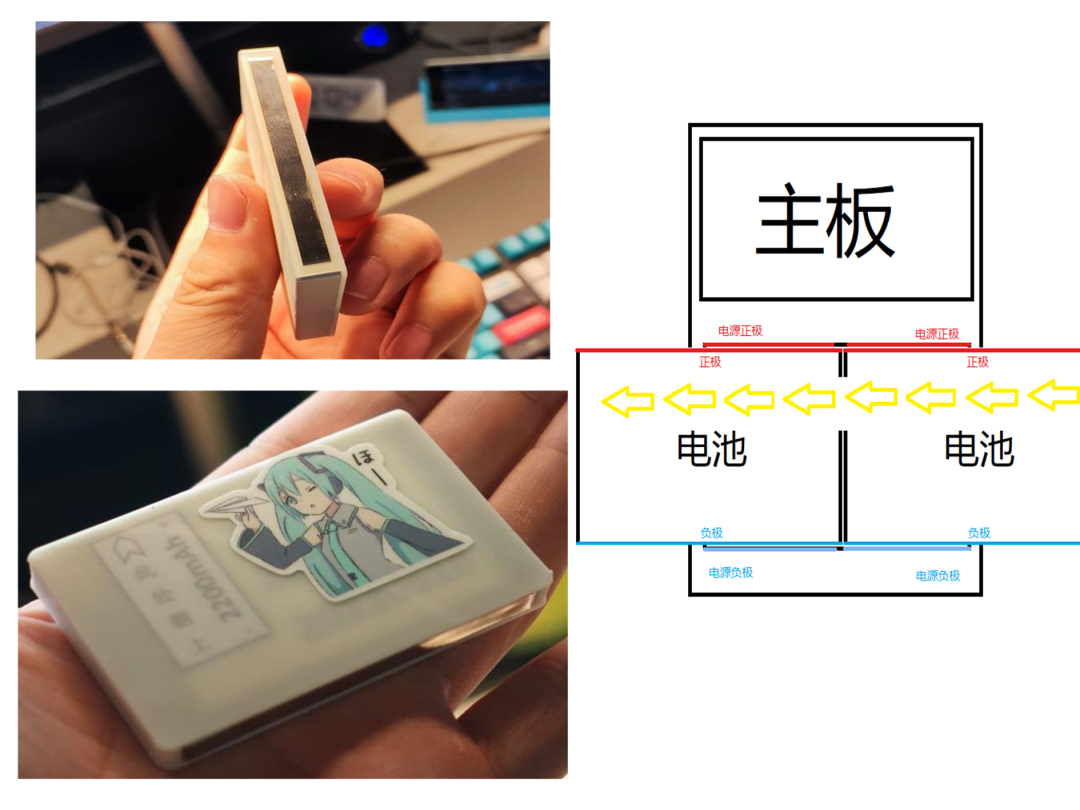

“换弹”式电池和不断电换电流程如上图所示，电池上下两侧各有一根金属条与电芯正、负极相连，电池仓正负极接口也与电池正、负极摆放位置一一对应。当手机内部电池电量耗尽时，直接将备用电池从电池仓侧面缺口插入，将原本手机内部电池顶出即可。

图源：@江灵夏草

考虑到换电过程会出现两颗电池同时接触到换电仓上、下两侧的电源触点，导致两颗电池并联电流瞬间增大，以及电池正负极装反的问题。这位博主分别在电池端及主板端设有独立的保护电路，以确保主板和电池的安全。

但由于软件方面的问题，目前该手机换电后，状态栏电量不会自动变更，需要重启才能显示真实电量。不过博主也表示，后续将会在系统中加入换电池的代码以改变这一窘境。

小米6的“无边框”改造

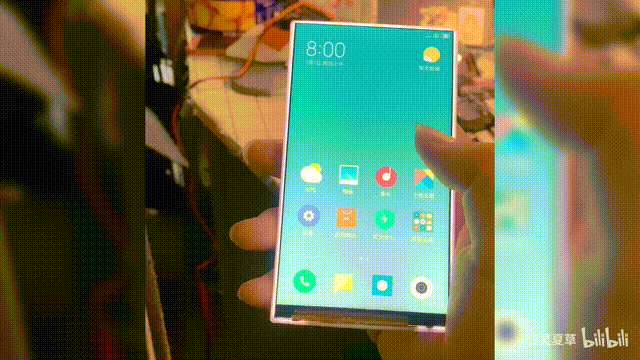

除电池以外，这位博主还对小米6进行了二次改造，将原本有“额头、下巴”的小米6魔改为和小米MIX三边无边框的全面屏手机。

图源：@江灵夏草

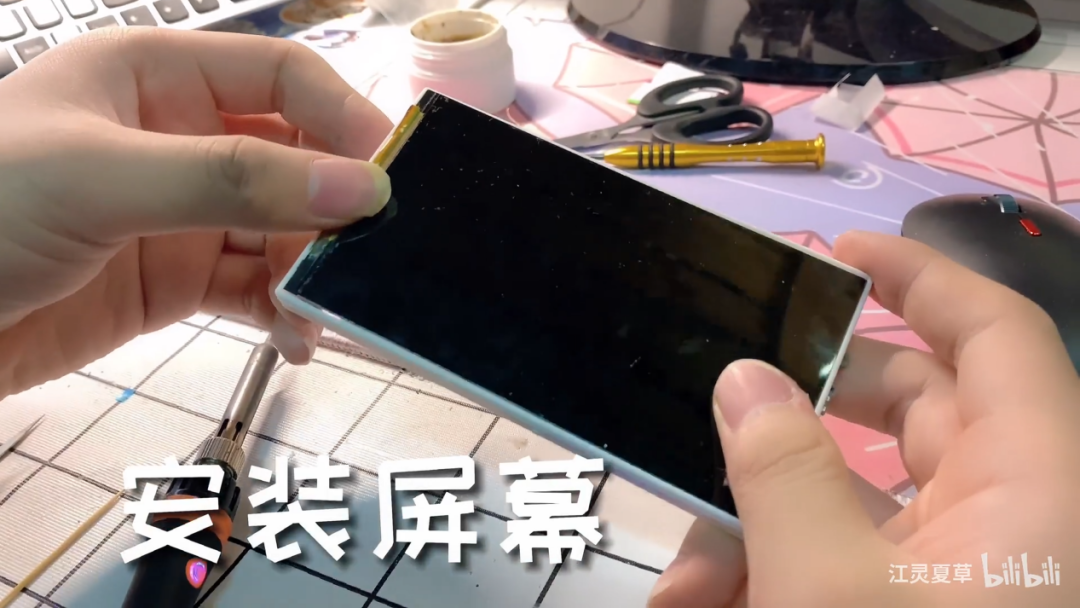

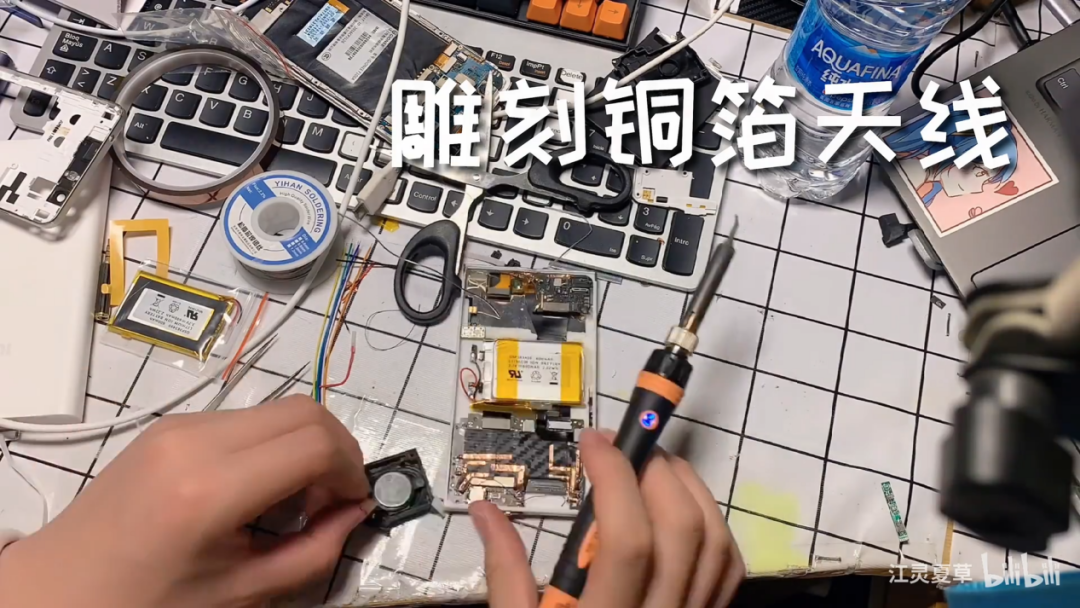

将小米6魔改成三边无边框的全面屏（由于屏幕工艺的问题只能三边无边框），除了需要分离屏幕盖板之外，还需要给手机中框重新建模，将原本贴在手机后盖上的NFC、Wi-Fi天线重新安装，相比之前电池改造而言复杂程度更高。

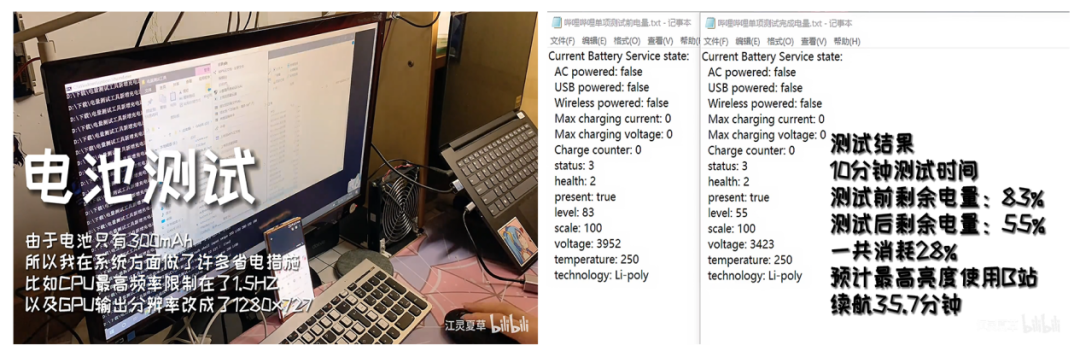

当然在这一次改造中，这位博主并没有放过手机电池，将原本容量为3350mAh的原装电池压缩至只有300mAh。并对系统功耗进行了优化，将CPU主频和GPU分辨率都进行了降低。经测试，经过系统功耗优化后，在连接WiFi亮度为百分百的情况下，联网播放视频十分钟共耗电28%，相当于84mAh原装电池容量的2%。
