1. 引言
本文探讨一个奇怪的MCU NRST 管脚异常复位现象。
2.复位问题及排查
2.1. MCU 异常复位问题的通常解决思路
我们知道， 导致MCU异常复位的原因有很多， 比如外部复位电路被干扰， MCU 电源的异常跌落， 看门狗不能正常喂狗导致的复位等等。

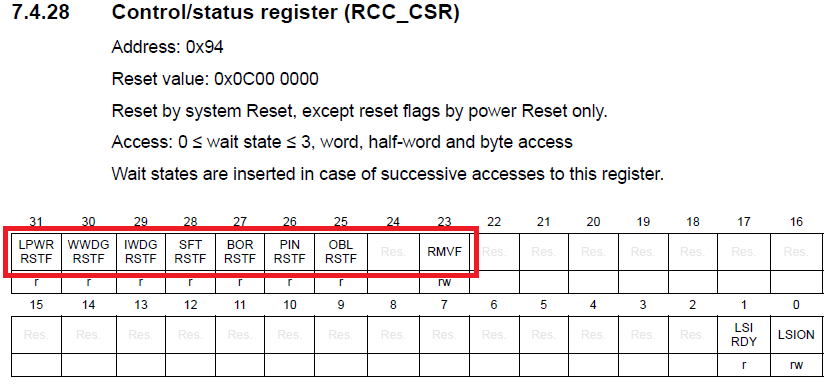

图中红色围住的部分就是复位标志相关的寄存器。
LPWRRSTF:低功耗模式复位标志位， 被置1 表示发生了非法的STOP, SLEEP 或SHUTDOWN 等低功耗模式进入。
WWDGRSTF: 窗口看门狗复位标志。
IWDGRSTF: 独立看门狗复位标志。
SFTRWTF: 软件复位标志位。
BORRSTF: 欠压复位标志位。
PINRSTF: 从NRST引脚输入产生的复位的标志位。
OBLRSTF: 加载选项字节产生的复位的标志位。
以上的标志位被置1 表示发生了相关的复位。
这些被置1的标志位可以通过向RMVF 位写1清除。
例如，当观察到BORRSTF 被置1表示发生了欠压复位， 需要重点检查MCU供电电路包括滤波/退耦电容的设计和布局等等。
PINRSTF 位被置1表示MCU 的NRST 管脚接收到了能够触发复位的异常低电平， 需要检查NRST 的外围电路是如何被干扰的， 或设法增加滤波电路滤除干扰。
WWDGRSTF 或IWDGRSTF 被置1表示喂狗不正常导致了复位，一般是由程序在EMS测试中运行不正常进入死循环导致，MCU 被EMS干扰影响的途径相对难以判断，可能是地或某个/些GPIO管脚被EMS 干扰侵入而影响了MCU 的正常运行。
通过观察异常复位发生后的复位标志位，可以使我们避免解决问题时在不相关的电路上浪费时间， 比如如果只有BORRSTF 被置位， 我们需要重点关注供电电路， 而不需要在复位管脚相关电路做无用的调整。
2.2. 在客户开发平台上的排查
根据上面2.1节描述的思路，我们在客户的平台上排查发生异常复位的原因， 通过检查STM32G4 的复位标志位，发现复位发生后PINRSTF 被置1了。这似乎是个简单的NRST 复位管脚被干扰的问题。但是观察客户的设计， NRST 管脚并没有外接比较长走线的外部电路， 只是在管脚放置了一颗0.1UF 的电容。按常理这样的电路一般不会将干扰引入NRST 管脚。
为了避免是0.1UF 电容将地噪声引入管脚， 拆除这颗电容后再做浪涌实验， 结果PINRSTF 还是被置位。
STM32G4有一个新功能， NRST 管脚可以被复用为一个GPIO PG10， 当这个管脚被定义为PG10后， 加在这个管脚的低电平干扰将不会再导致MCU 复位。但是奇怪的事情发生了，STM32G474第7脚由NRST 改定义成PG10后(Option byte中修改)，浪涌实验中依然发生了PINRSTF 被置位的现象。
这时候看来不能只局限于NRST 管脚的探查了，干扰是不是从其它GPIO 窜入MCU 并进一步通过耦合影响了复位电路的工作呢？
在LQFP的封装中，由于MCU 内部并行的较长的bonding线的存在， 相邻的GPIO之间 最可能产生耦合干扰， 所以我们从第7脚相邻的第6和8脚开始排查。分别将它们的外部信号断开。通过排查， 第8脚信号断开没有解决问题。
但是当将第6脚相连的晶振和电容断开，并改用内部HSI 时钟源后， 异常复位问题消失了， PINRSTF 不再被置位。看来干扰是从第7脚进入的。观察客户的PCB 设计， 发现晶振的LOAD 电容接地并不是直接接地平面， 而是经过一根细长的地走线后才由一个过孔连接到地平面，很明显这根细长的地走线在浪涌测试中作为天线接收了干扰并经电容传递到了MCU 内部。
3. 总结
完整内容请点击“阅读原文”下载原文档。
