一文看懂LCD、OLED、Mini LED、Micro LED四种显示技术

来源:ittbank发布时间:2023-07-124533浏览

随着自动驾驶技术发展，汽车智能化加速，车上开始有着越来越多的信息需要展示，继而带来了越来越多的显示屏。纵观当下发布的新车，车上大屏多屏是一个必然的发展趋势。

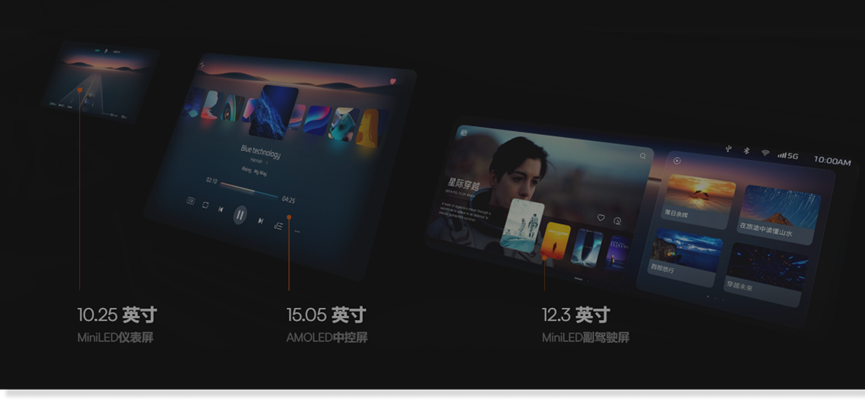

上汽飞凡R710.25英寸mini仪表屏、15.05英寸OLED、12.3英寸mini副驾驶屏

按照这些屏幕的各自特点，大概可以分为LCD、OLED、Mini LED、Micro LED这四种。而在这四种屏中，近两年Mini LED可以说占尽了大家的眼球。本文，小编就带大家简单了解一下这四种显示技术。

一、背光与直显

一个显示画面是由多个像素点组成，而上述说的LCD、OLED、Mini LED、Micro LED这些技术，根据这些像素点的发光原理，我们可以将之分为两种，直显与背光：每个像素点是自身直接发光，也就是我们常说的直显；而折射光源产生的光，再将光反射至人眼中，从而形成这个像素点，则被称为背光。下面，通过Mini LED这一方案的背光与直显的典型方案，我们来加深一下这一认知。

1. 什么是Mini LED？

首先简单给大家回顾一下什么是Mini LED，Mini LED 又称为”次毫米发光二极管”，MiniLED芯片尺寸介于50-200μm之间的LED器件，尺寸介于小间距LED与MicroLED之间，是小间距LED进一步精细化的结果。Mini/MicroLED是LED显示精细化发展的产物，随着技术路径逐渐清晰，将成为LED显示应用新蓝海。

海威科技官网关于Mini LED背光面板的介绍

Mini LED与目前主流显示技术LCD相比，MiniLED具备更优良的显示效果，响应速度有着数量级的提升，屏幕可以更轻薄，并且随着功耗的大幅度降低，可以延长电池续航时间。

与OLED显示屏对比，MiniLED在同时保持着出色显示效果和柔性下，拥有更快响应速度、更高高温可靠性。Mini LED相比小间距LED的重要特征在于去封装化，主要定位高端小间距LED市场，能够实现更高的分辨率和显示效果。

2. 从不同的Mini LED方案来看背光与直显的区别

MiniLED做背光，本质上还是LCD，直显是用MiniLED直接显示图形。通过液晶板电路控制其中液晶分子方向使背光（不同色）打到显示屏上。

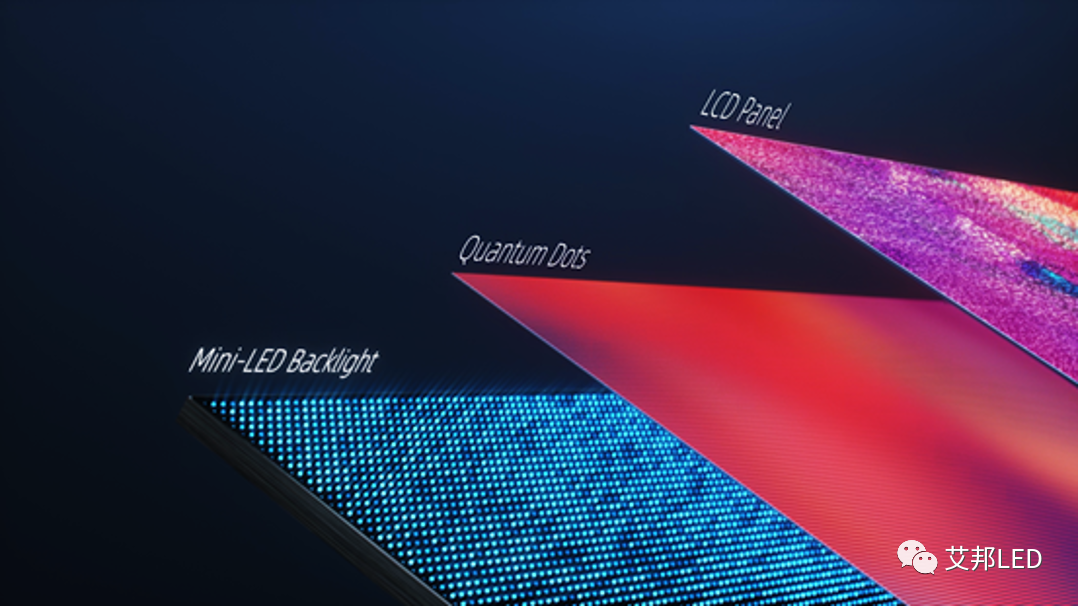

Mini LED背光（蓝色层）

Mini直显是Mini RGB三种颜色芯片组合的，Mini背光是Mini的蓝光芯片+QD，转换成白光，用在液晶后面的背光。

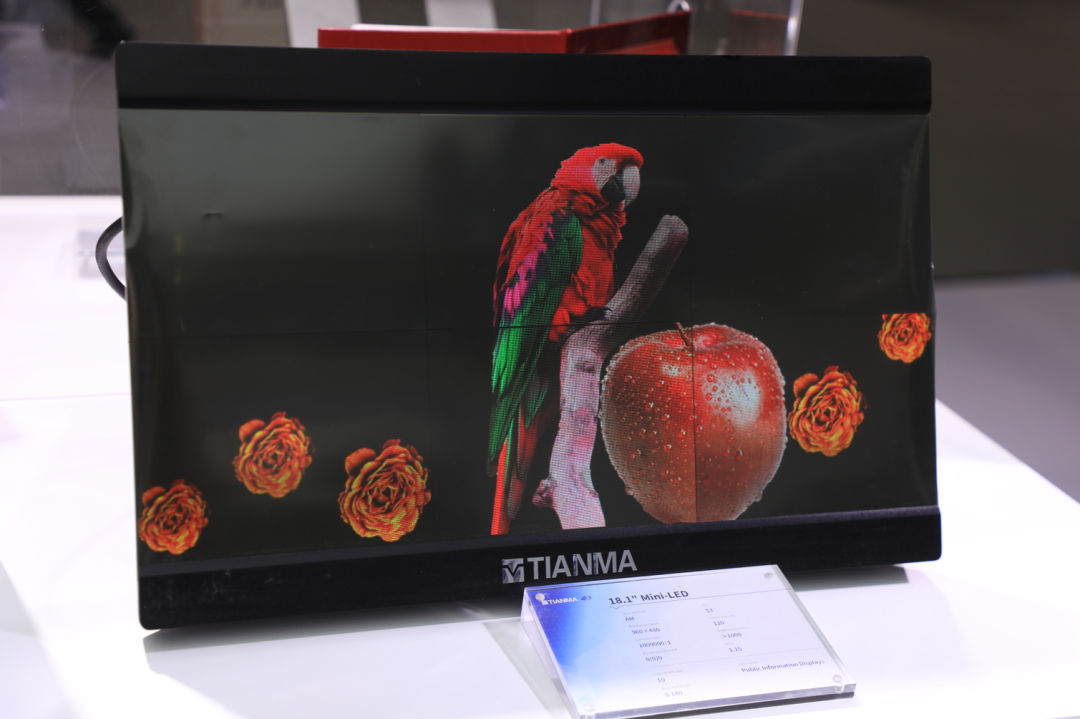

天马的Mini LED直显屏

天马直显屏简介：

基于LTPS玻璃基板采用Mini-LED直显技术，可实现高分辨率、高可靠性、高对比度的优秀显示效果;同时,AM驱动方案,节约IC,线路集成度高,成本优势明显。采用6pcs单体,无缝拼接为18.1寸产品,LED pitch不到0.50mm,较传统小间距显示，可以更加轻松提升分辨率;且对比度远超目前市场传统LCD显示,可达到百万级别

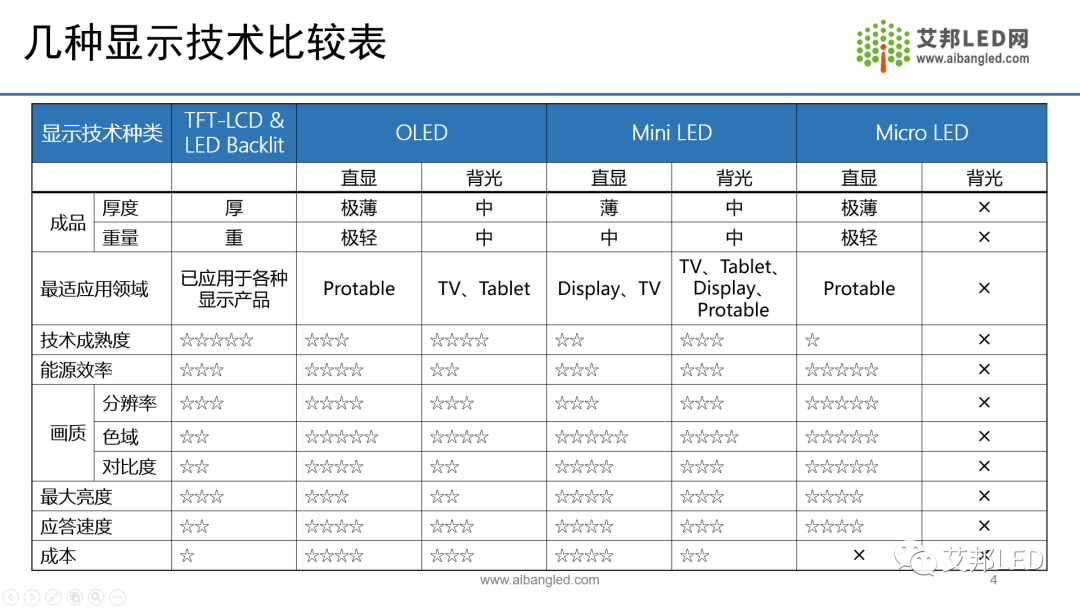

二、四种显示技术对比

目前前述的这四种显示技术，每种显示技术都有着各自的优缺点，整体来说，下一代显示理论上应该是自发光、可以实现柔性显示造型多变的Micro LED/OLED发展。但由于上述的两种技术在量产性上还有一些问题，因此Mini LED背光这一技术成为当下的热点方案。下面，是对这四种方案的一个简单对比介绍。

1、LCD

LCD 面板的组成结构较为复杂，除了玻璃的基板外，还有液晶层、滤色片、偏光片、导光片以及背光模块…等组件。LCD指的是其中的液晶层，是用来控制光线的方向，本身并不发光，需要LED的背光作为光源；另外，LCD也不是直接显示画面，需要通过彩色滤光片来显像。滤色片由许多像素点所组成，每个像素点都包含了红色（R）、绿色（G）及蓝色（B）等三种颜色的子像素，依照色彩学的基本概念，RGB 三原色按照明暗比例的不同，就可以组合成现实中的各种颜色，而各种不同颜色的像素点组合起来，就构成了我们所看到的彩色画面。

LCD背光层通常由几十到数百颗尺寸大于200μm 的LED灯珠组成。这些LED灯珠一开全开，一关全关，不能单独控制开关。LCD整个屏幕所有像素点共享一整块大的背光层。

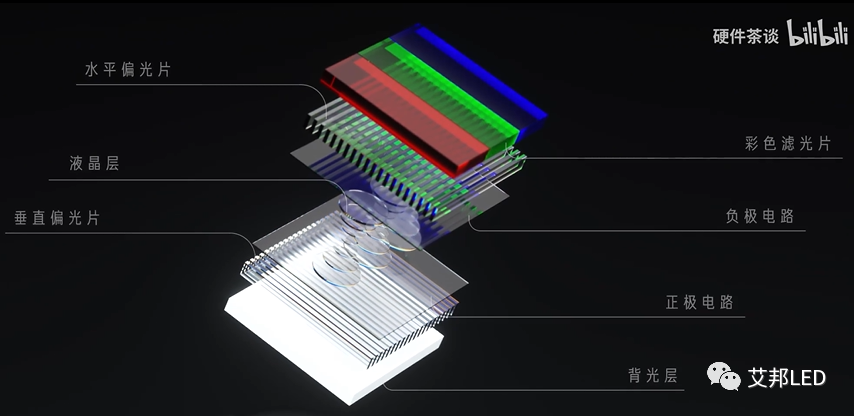

LCD一个像素点的侧剖面图

LCD显示面板成本较低，且具备了体积小、重量轻、耗能少等优势，整体技术也较为成熟，故障率较低。

2、OLED

QLED（Quantum Light Emitting Diode）称为量子点发光二极管，具有独特的光学特性，供电后可根据粒子大小展现出不同的颜色，同时具有寿命长、色域广、亮度高、色彩纯正等特点。

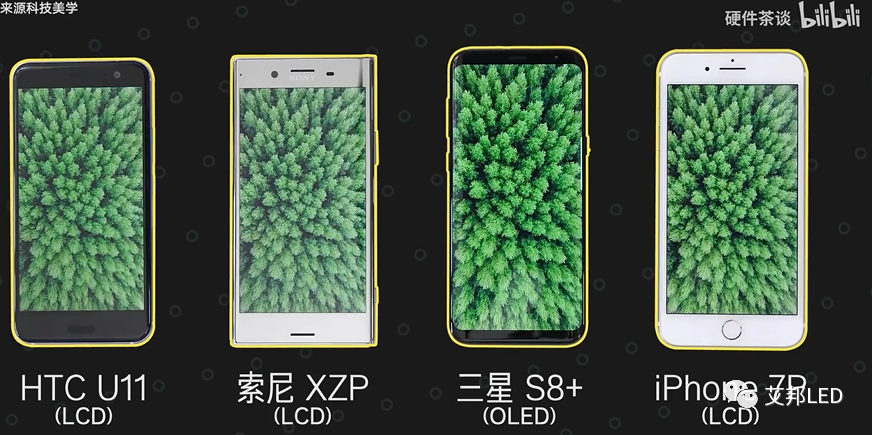

与LCD相比，OLED屏幕的优点主要有可显示纯黑、不漏光、近乎无限的对比度、响应时间短、可弯曲、功耗低、响应时间短；与LCD相比，OLED屏幕的缺点主要有寿命短、屏闪、像素密度点低。

3、Mini LED

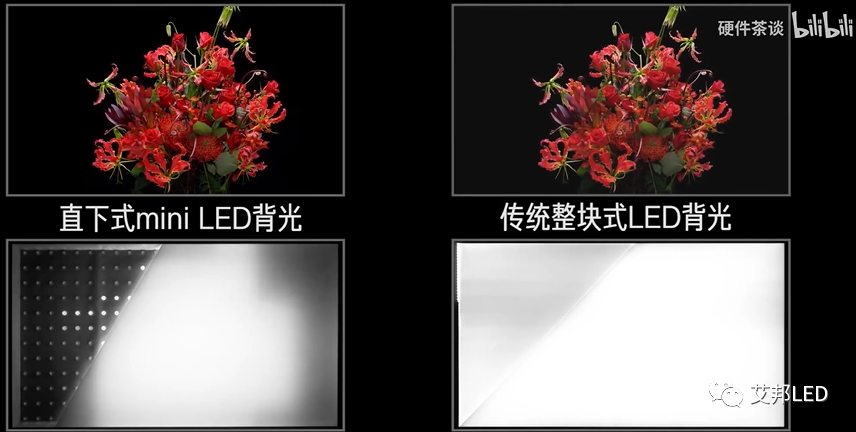

Mini LED将LCD屏幕背光层的LED灯珠mini化，每个LED灯珠尺寸约在50-200μm之间，这样背光层就可以塞下更多的背光灯珠，让屏幕获得更好的亮度和亮度均匀性。Mini LED将背光层分割成小块，通过LED芯片分区调光，从而改善LCD一直被诟病的黑白对比度问题，可以获得和OLED接近的显示效果，又避免了寿命等问题。
