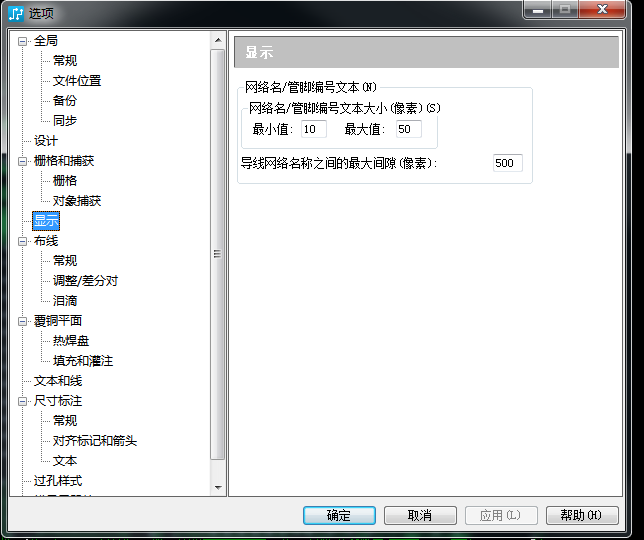

1.“显示”标签页如图1 所示：

图1 显示标签页

显示标签页是用于去设置网络名以及管脚编号的字体大小的设置，建议是可以采取默认设置的，如果自己设计有另外要求，也是可以去进行设置。

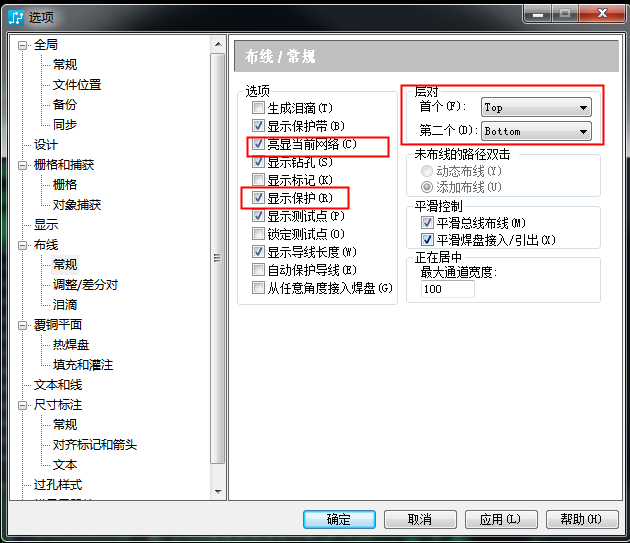

2.“布线”标签也有三个子标签，首先来看下“常规”子标签如下图2 所示：

图2“布线”标签的子标签“常规”标签

建议设置是将高亮显示当前网络以及显示保护的进行勾选，方便PCB设计。还有层对建议上图中设置，其余也可参照上图去进行设置。

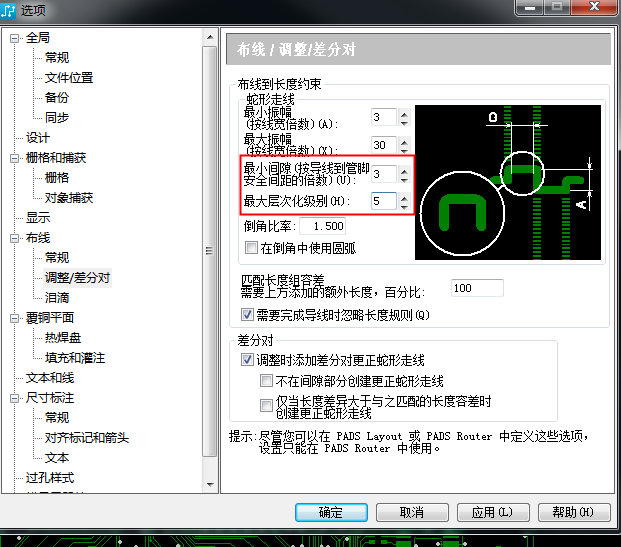

3.“调整/差分对”如下图3所示：

图3 “调整/差分对”子标签

“调整/差分对”是用于设置走线中的一些细节方面。以及还包括了蛇形走线和差分对走线的设置。其中的最小间隙是我们一定要设置的，数值设置为3。其余的可以采取默认设置。

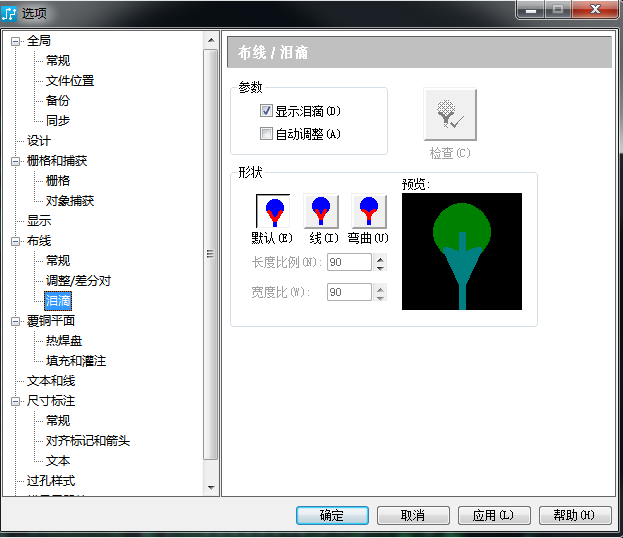

4.“泪滴”子标签如图4所示：

图4 “泪滴”子标签

“ 泪滴”子标签是用与设置泪滴的参数以及一些相关的操作，我们是不建议使用泪滴，因为泪滴会影响到我们PCB信号的特性阻抗，特别是在高速电路中。
