前言
最近充电头网拿到了CUKTECH推出的新款65W双USB-C超薄氮化镓充电器，和此前拆解过的白色款相比，同样的AC65B2型号、饼干造型以及双USB-C接口配置，这很容易让人好奇两款充电器是不是只是外壳不一样。
但实际上，CUKTECH新款65W超薄氮化镓充电器仅仅只是外观不同，其输入输出参数以及双口的功率分配策略也有很大区别。至于内部的设计和采用方案，没拆开前小编也是无从得知，所以下面就一起来详细了解下吧。
充电头网此前已经拆解过CUKTECH 40000mAh 300W P+Series充电宝、CUKTECH65W双USB-C超薄氮化镓充电器、CUKTECH45W超薄氮化镓充电器、CUKTECH迷你20W快充充电器等产品，欢迎查阅。
CUKTECH 65W超薄氮化镓充电器开箱

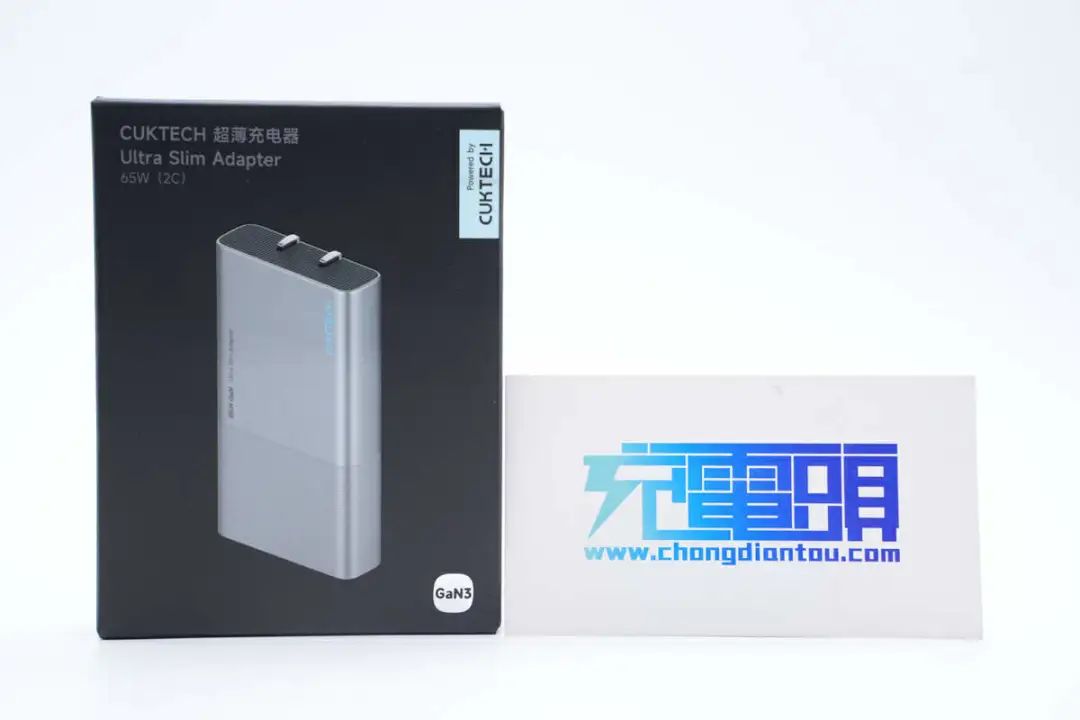

包装盒整体为黑色基调，正面印有产品名称、外观、Powered by CUKTECH以及GaN3标识。

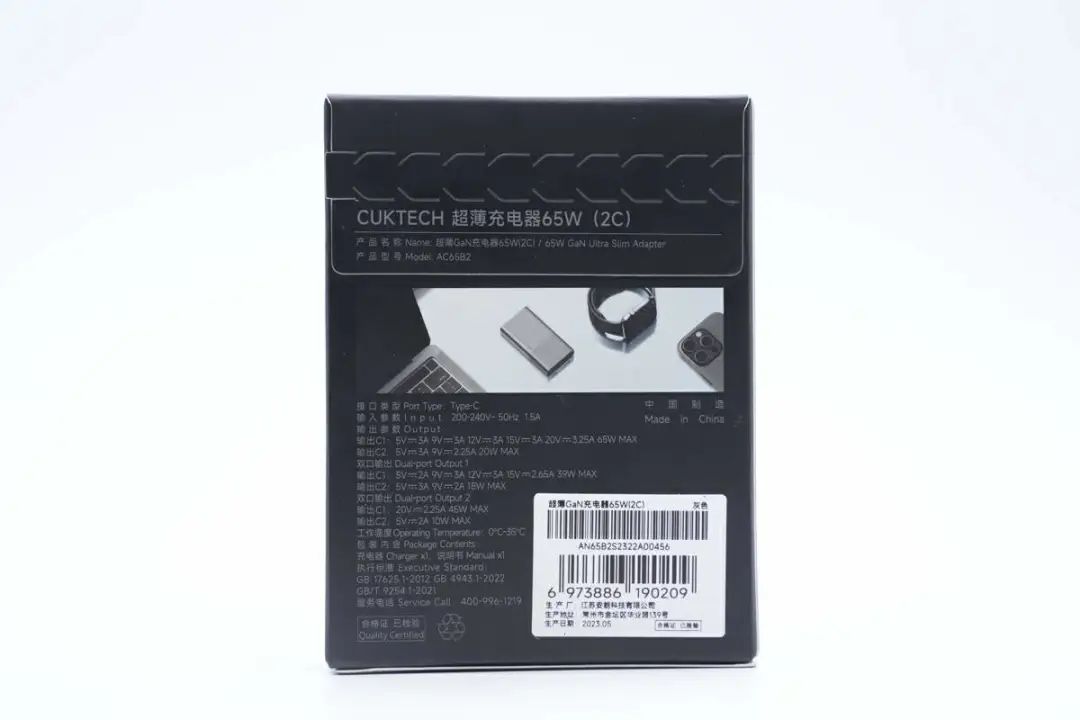

背面印有产品应用场景以及详细参数。
包装盒上参数特写，下面到产品实物环节再详细介绍。

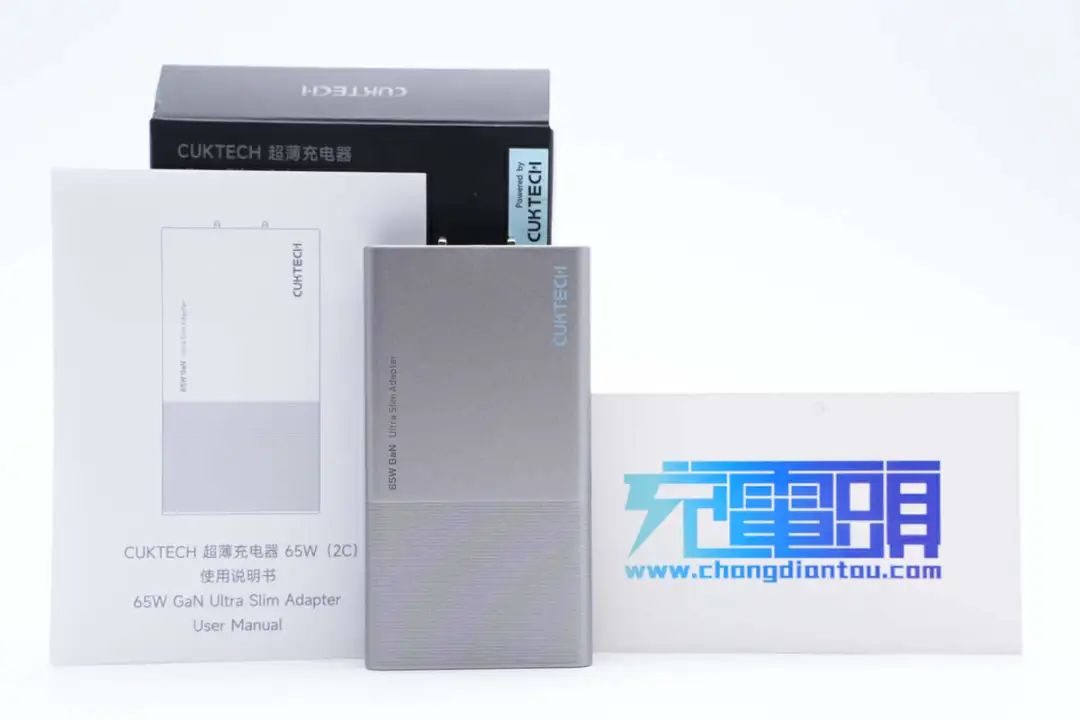

包装内含充电器和使用说明书。

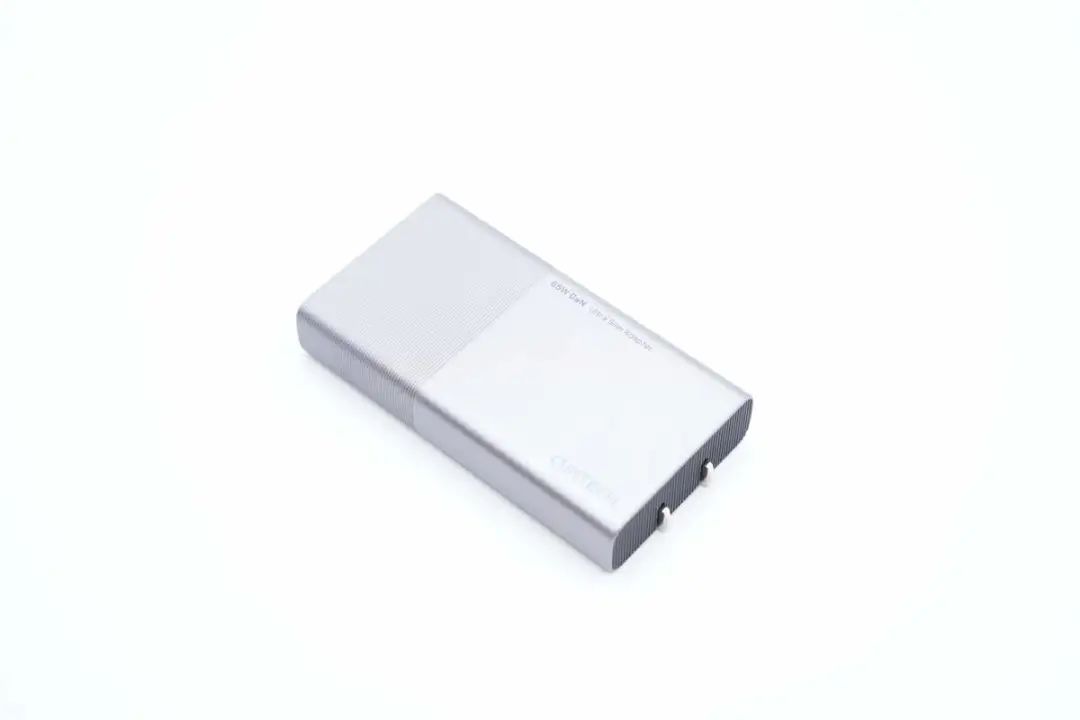

充电器采用热门扁平饼干造型设计，主体外壳喷涂银灰色金属漆，同时一端做了环状凹凸纹理设计，与市面上绝大多数产品相比，都显得更加独特有个性。

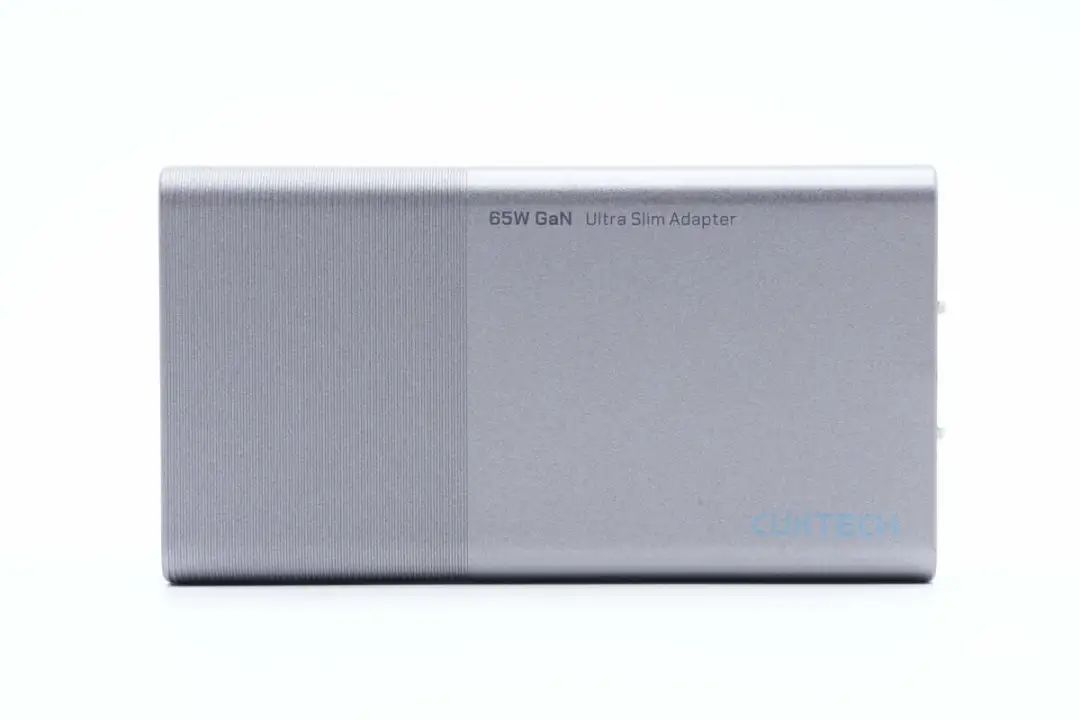

机身顶面两侧边缘分别印有CUKTECH和65W GaN Ultra Slim Adapter。

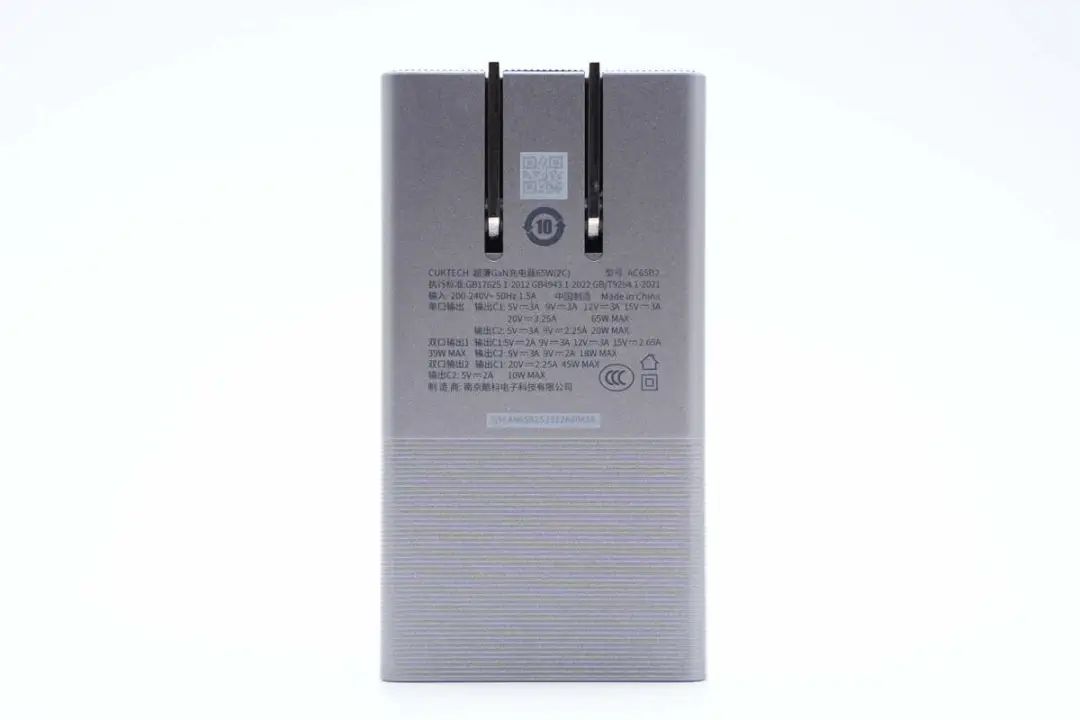

底面中心区域印有充电器参数。

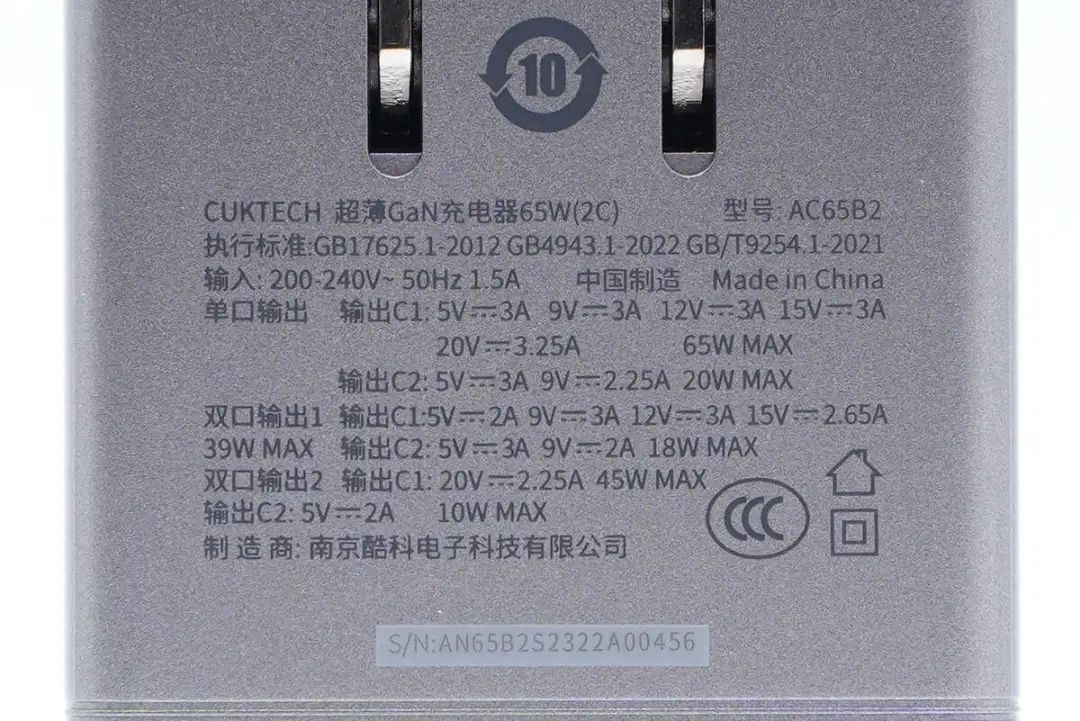

充电器参数特写
产品名称：超薄GaN充电器65W(2C)
型号：AC65B2
输入：200-240V~50Hz 1.5A
单口输出：
C1：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）
C2：5V3A、9V2.25A（20W Max）
双口输出1：
C1：5V2A、9V3A、12V3A、15V2.65A（39W Max）
C2：5V3A、9V2A（18W Max）
双口输出2：
C1：20V2.25A（65W Max）
C2：5V2A（10W Max）
制造商：南京酷科电子科技有限公司
充电器通过了CCC认证。

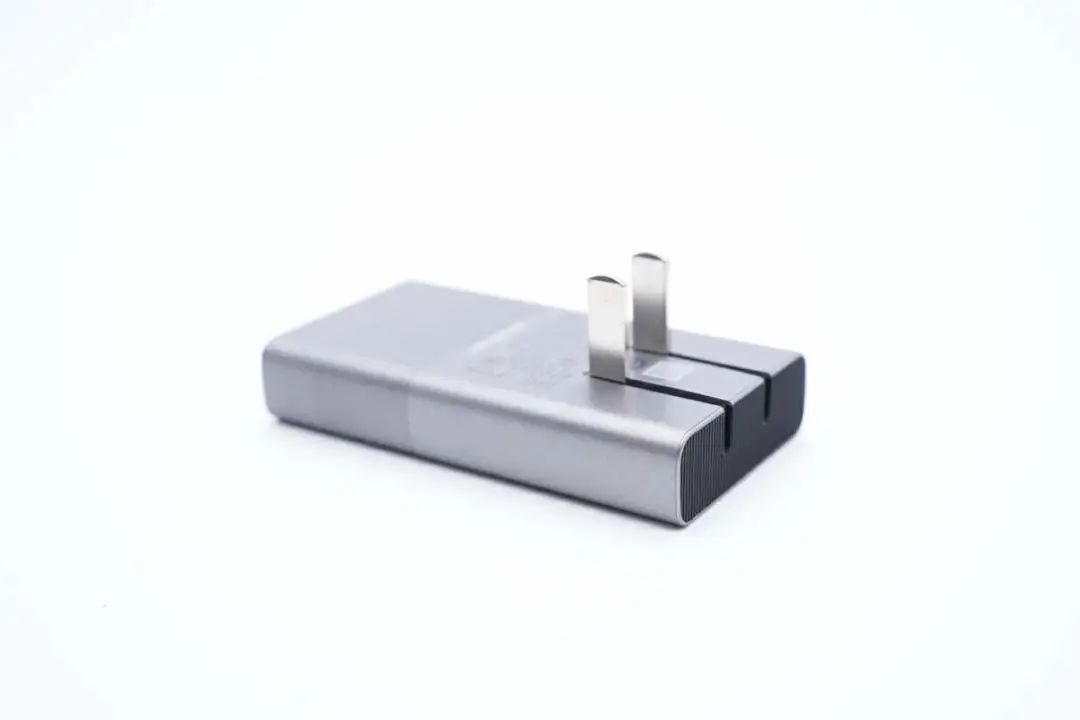

充电器配备可折叠国标插脚。

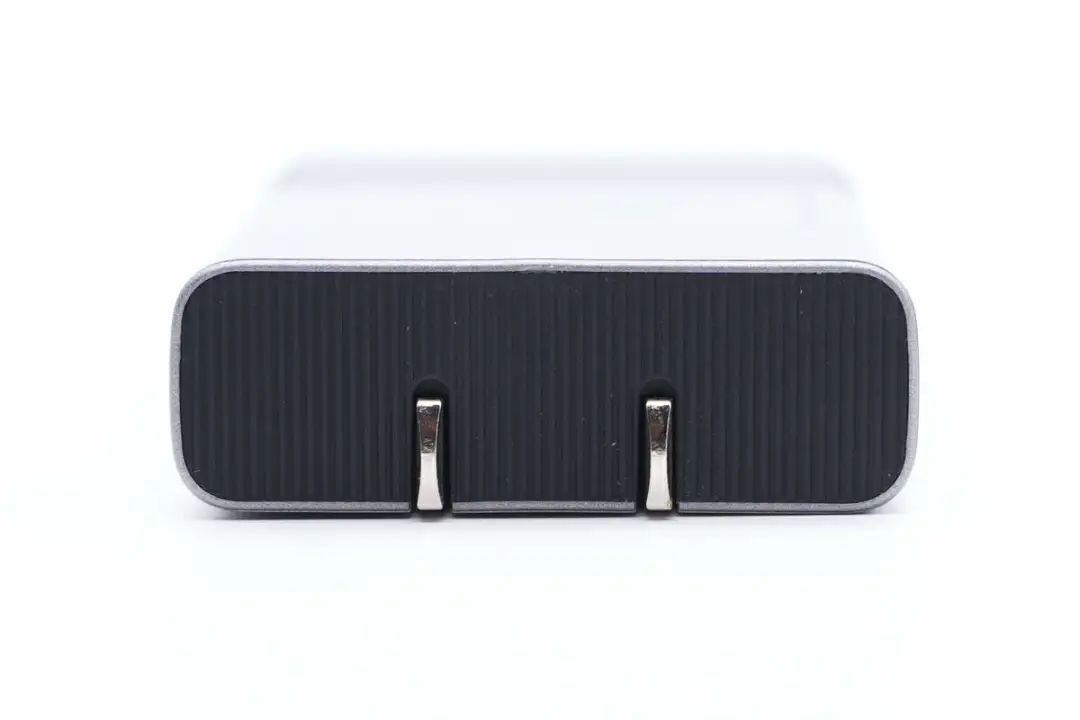

插脚一端外壳为凹凸设计面板，黑色撞色处理更显个性。

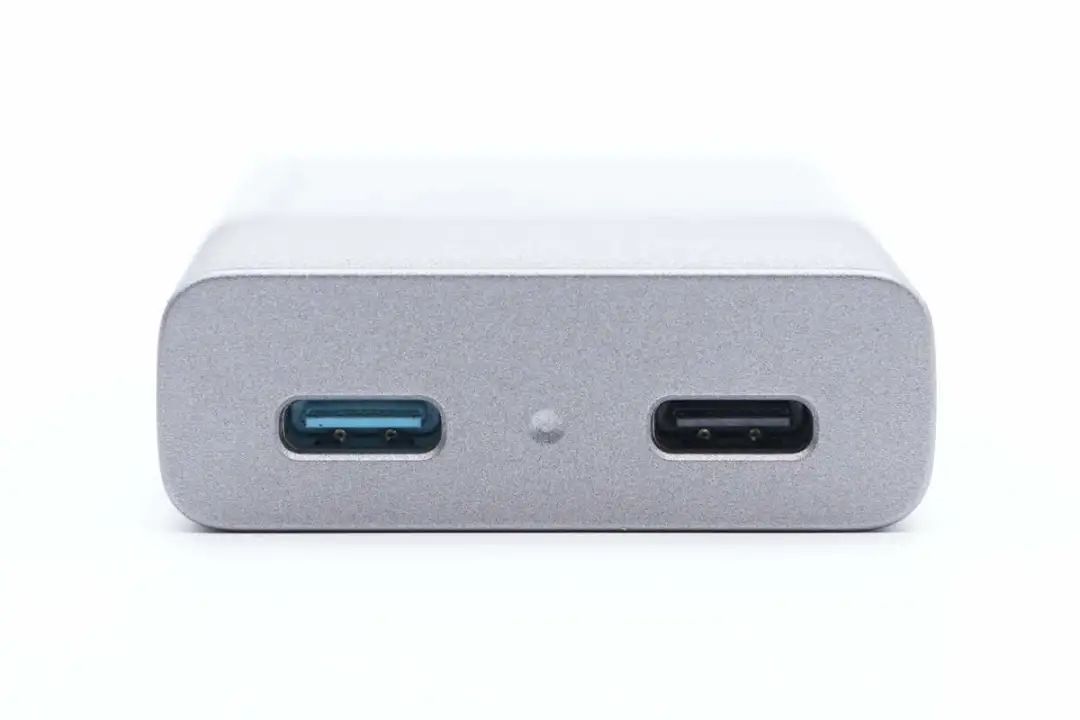

另一端配备双USB-C接口，其中65W快充USB-C口采用蓝色胶芯，20W快充USB-C口采用黑色胶芯，方便用户进行区别，设计细节讲究。

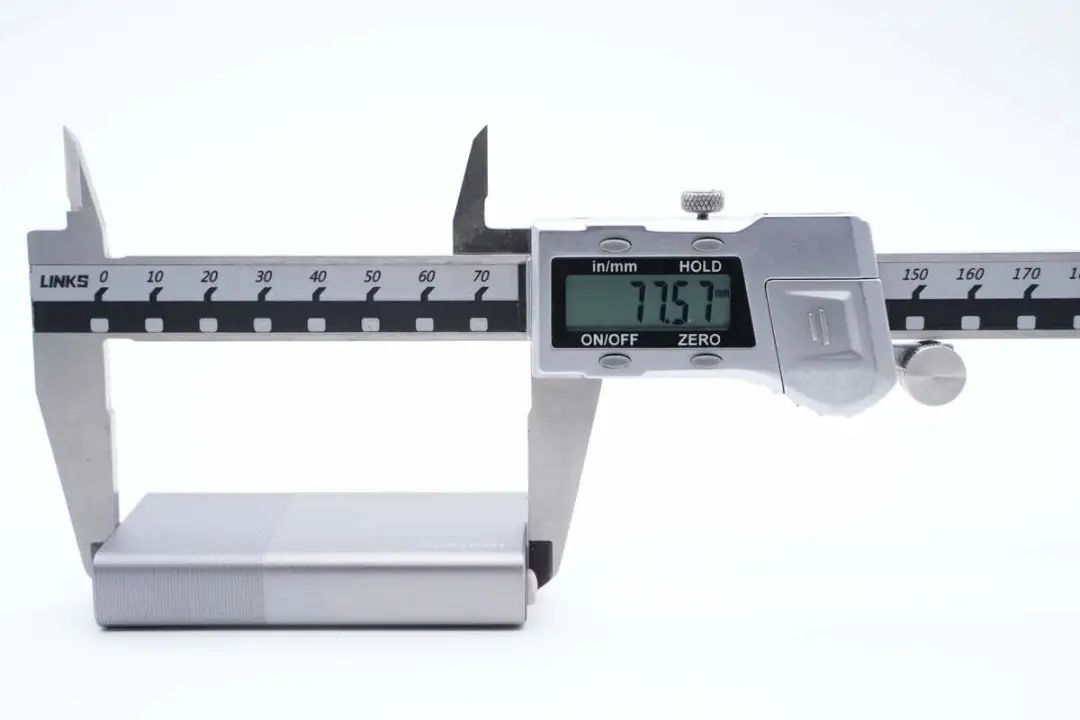

实测充电器机身长度为77.57mm。

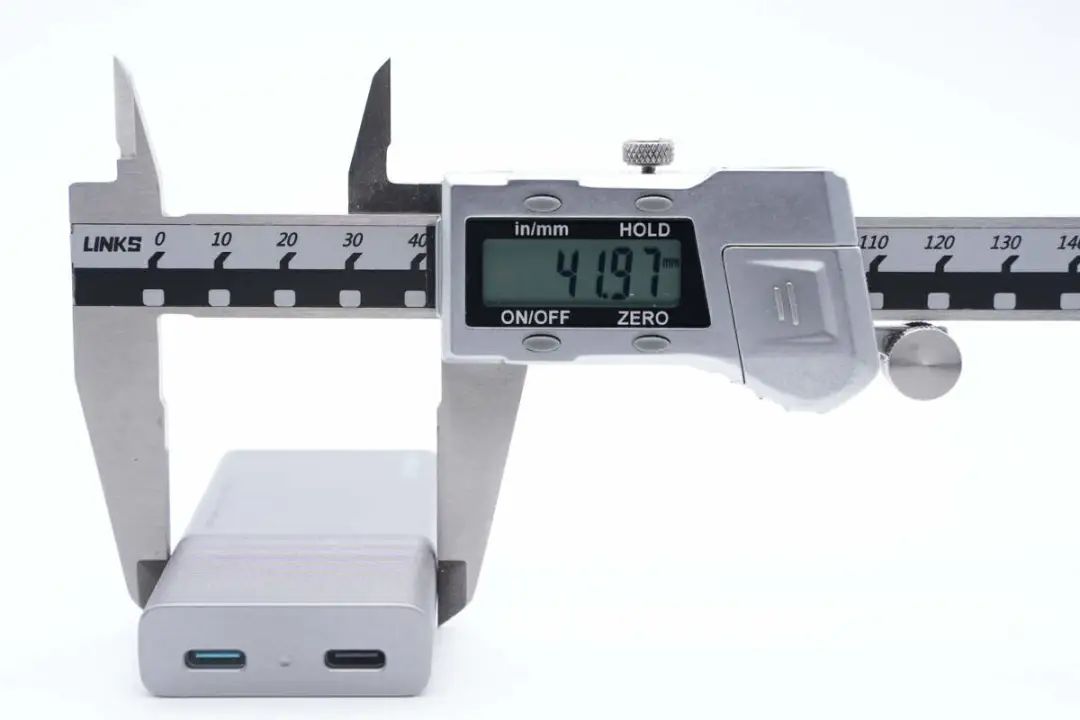

宽度为41.97mm。

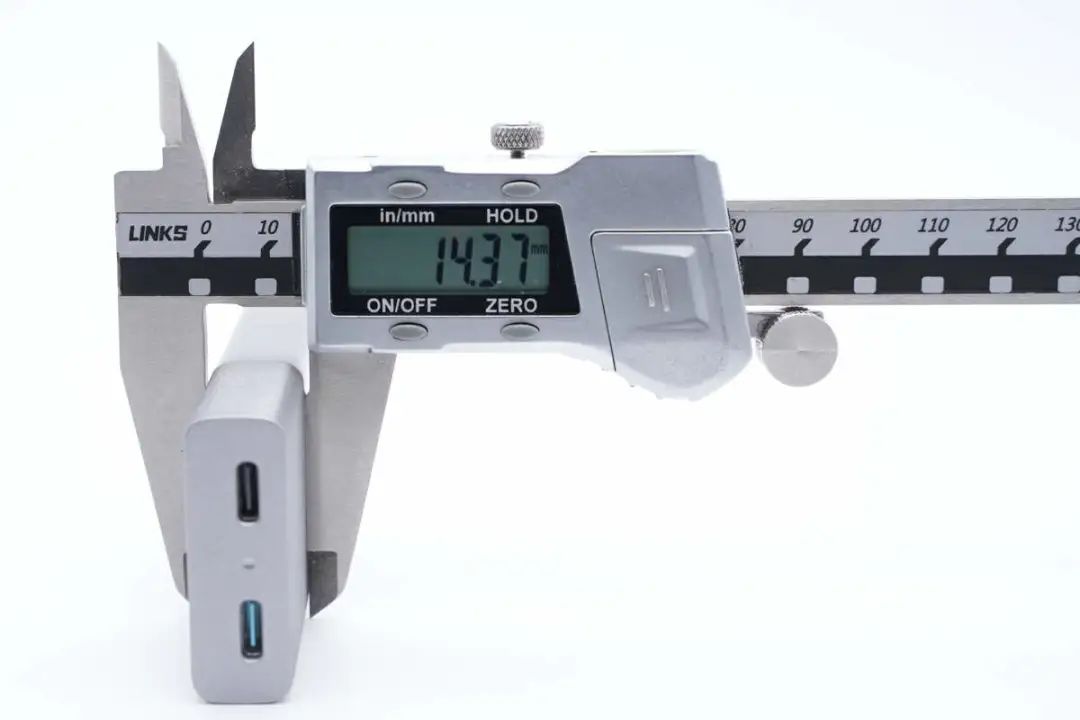

厚度为14.37mm。

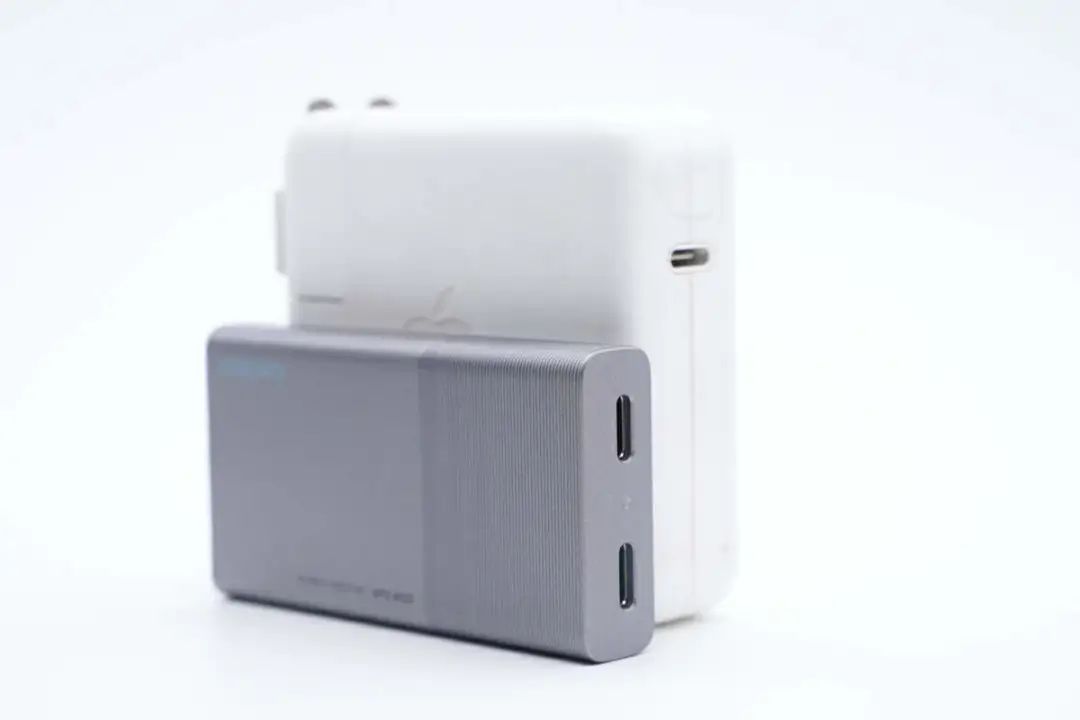

和苹果61W充电器对比，虽然机身稍长一点，但整体体积、重量优势明显。

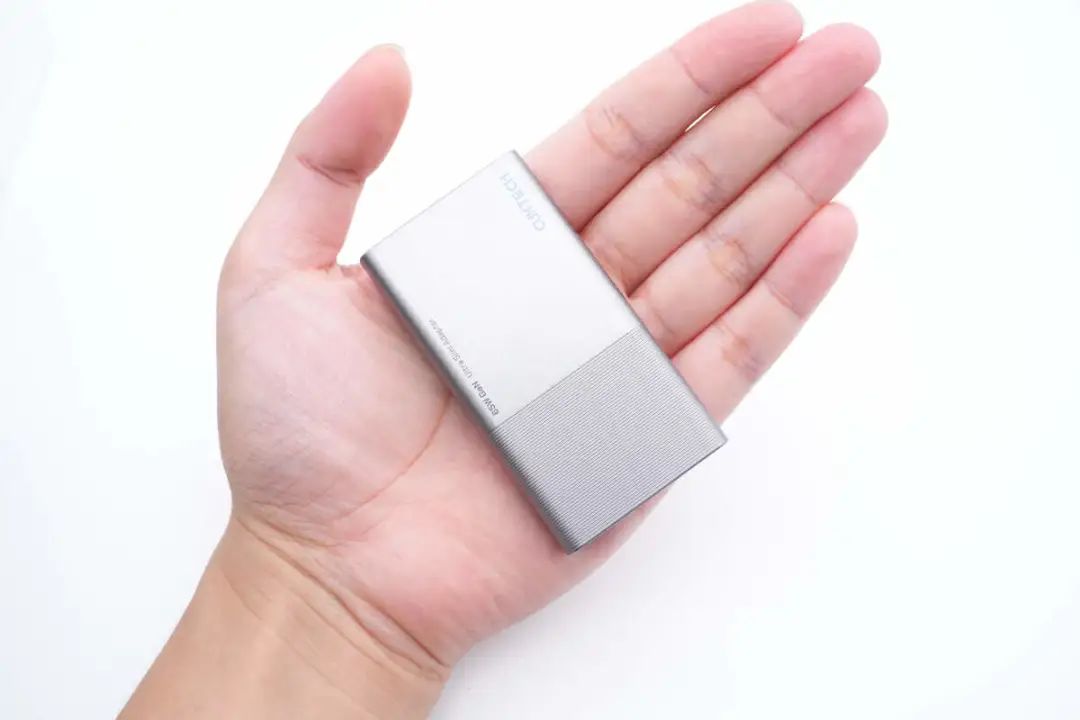

产品拿在手上的大小直观感受。

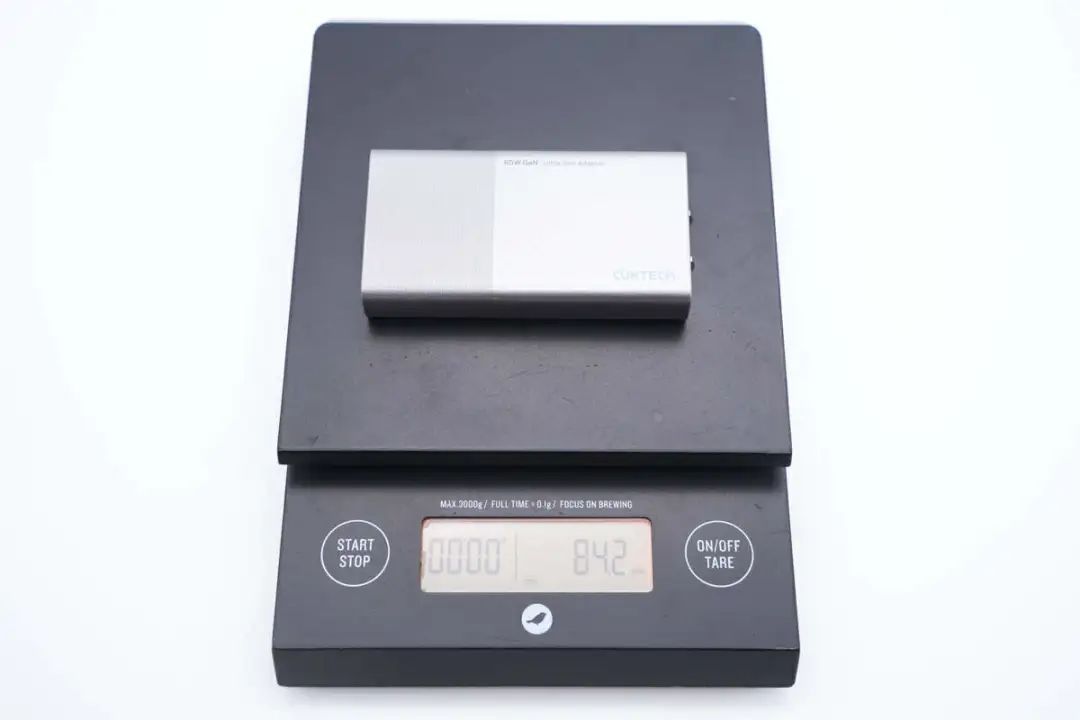

另外测得充电器净重约为84g。

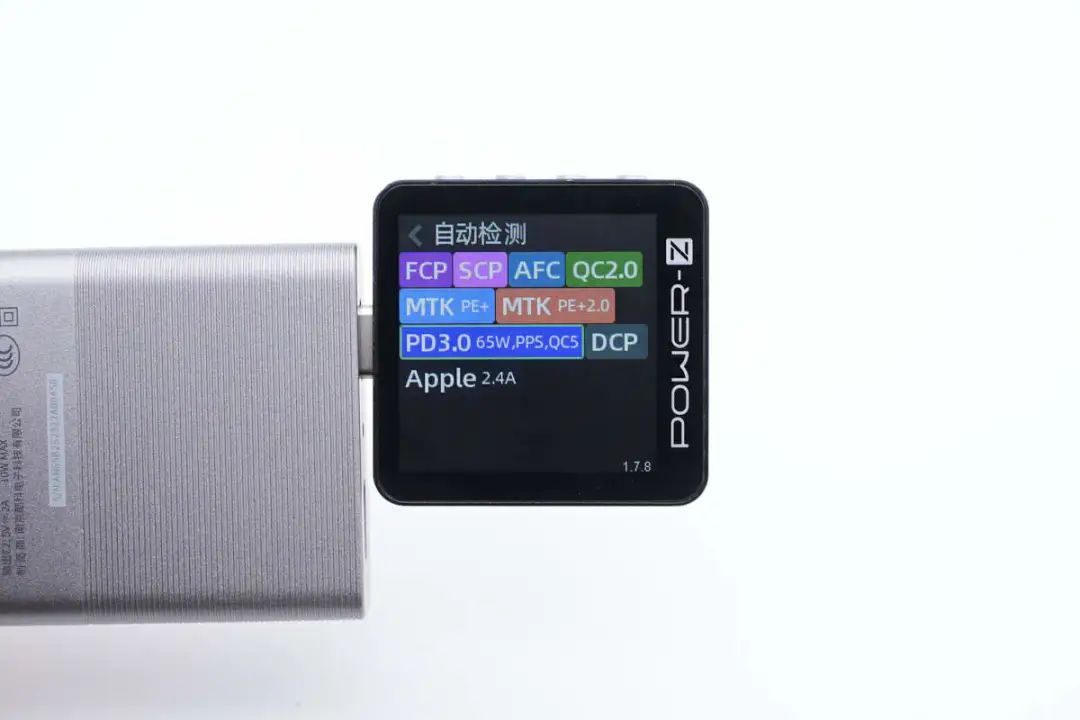

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC2.0/5、PE2.0、PD3.0、PPS、DCP、Apple 2.4A充电协议。

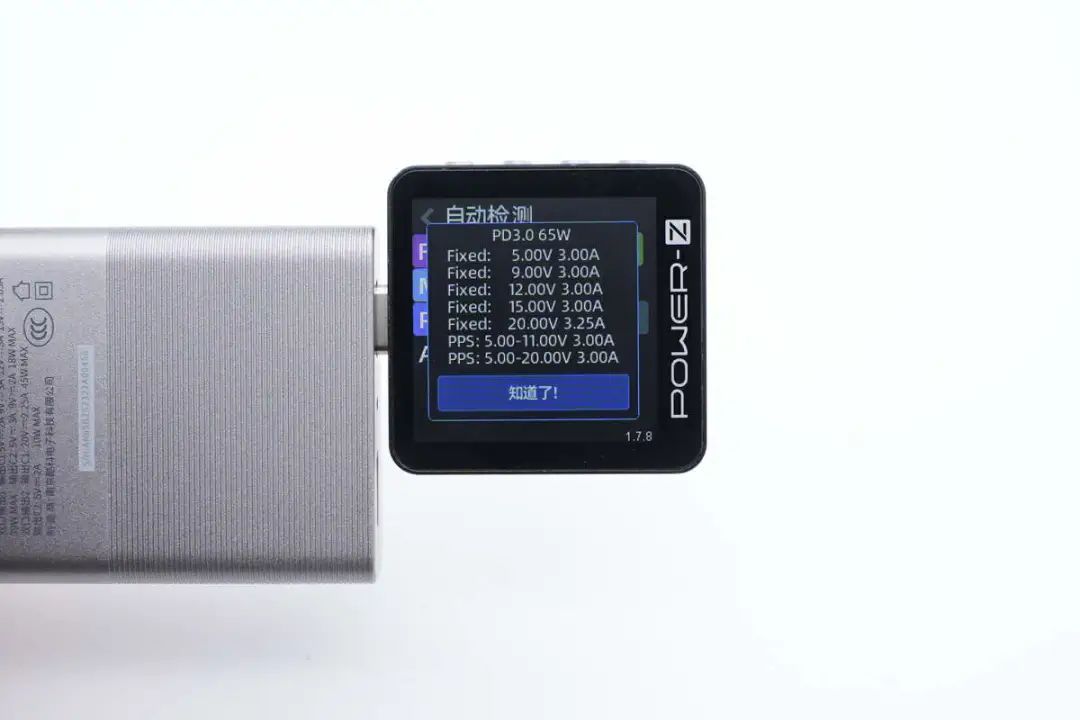

并且PDO报文显示该接口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-11V3A、5-20V3A两组PPS电压档位。

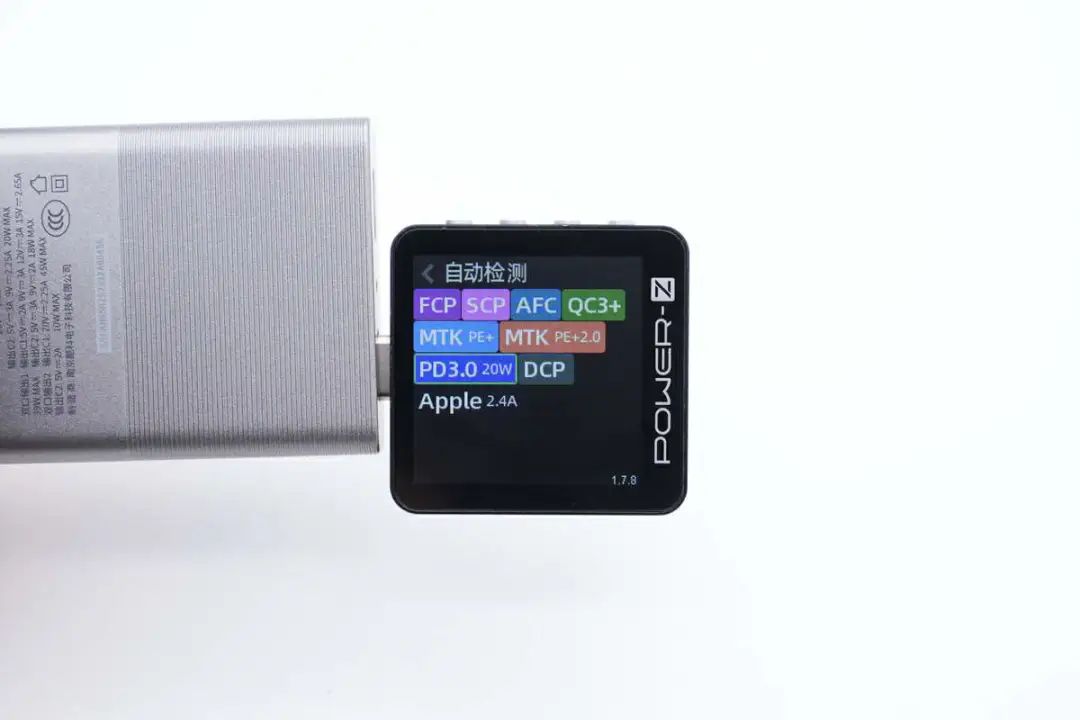

测得USB-C2口支持FCP、SCP、AFC、QC3+、PE2.0、PD3.0、DCP、Apple 2.4A充电协议。

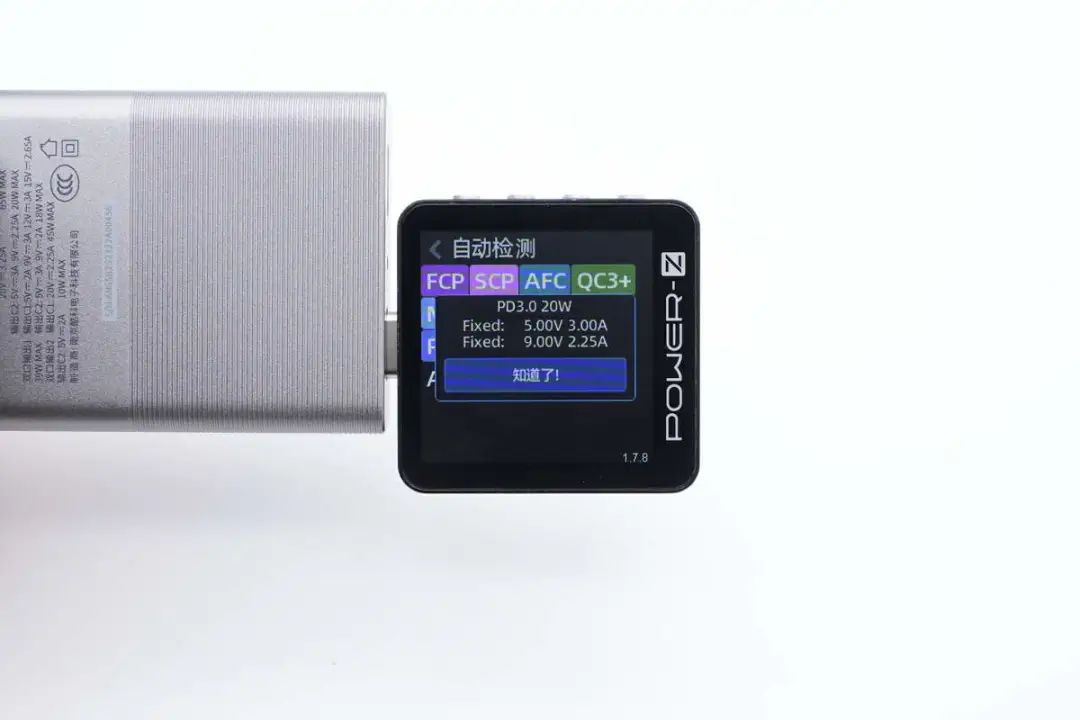

PDO报文显示USB-C2口具备5V3A、9V2.25A两组电压档位。
CUKTECH 65W超薄氮化镓充电器拆解
在了解了CUKTECH新款65W超薄氮化镓充电器的外观、性能之后，下面继续对其进行拆解，一起来看看用料做工如何。

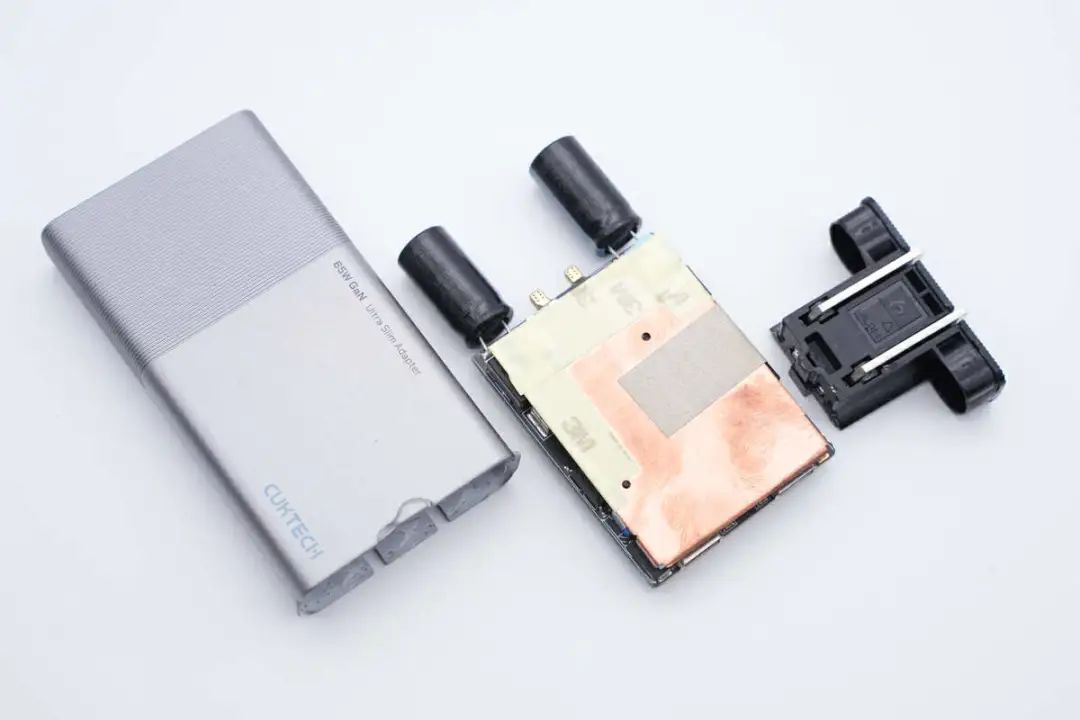

拆开输入端黑色外壳取出PCBA模块。

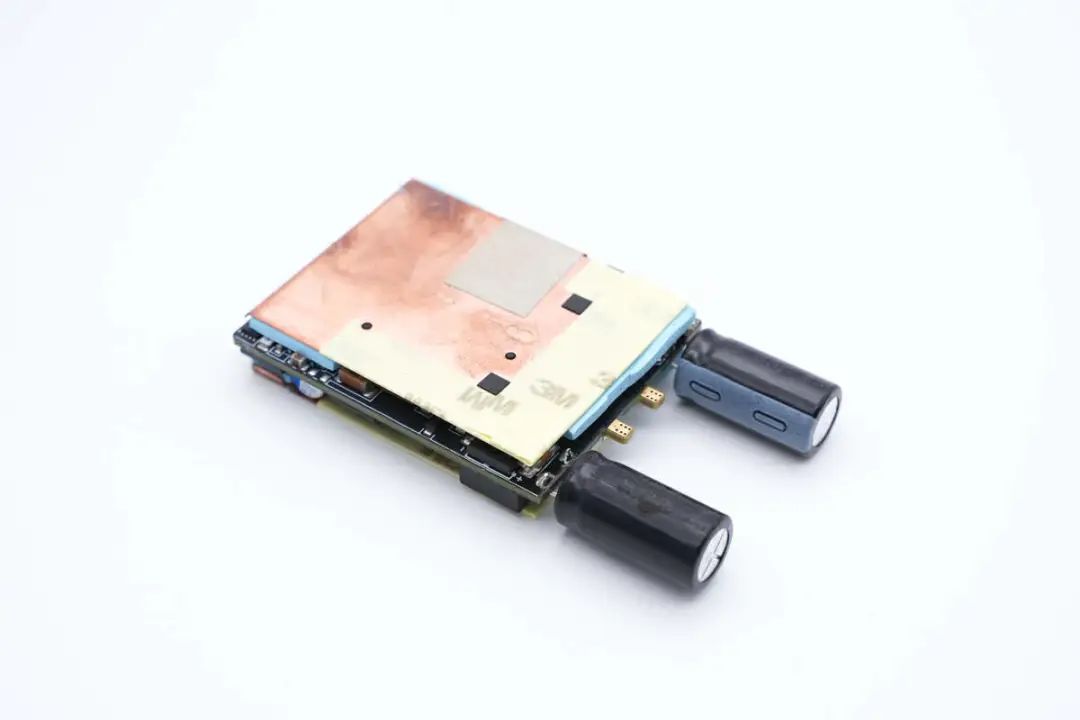

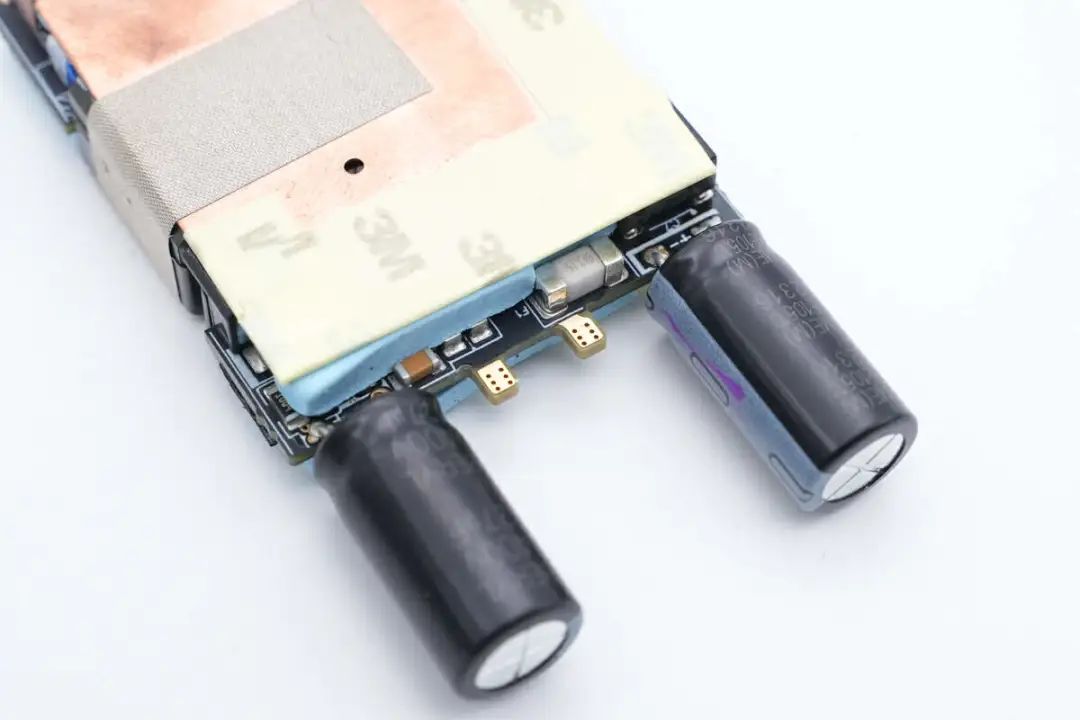

可以看到，PCBA模块正背面均覆盖纯铜散热片散热，散热片边缘粘贴绝缘胶带，两颗高压滤波电解电容横置沉板以降低模块整体厚度。
PCB交流输入触点采用沉金处理。

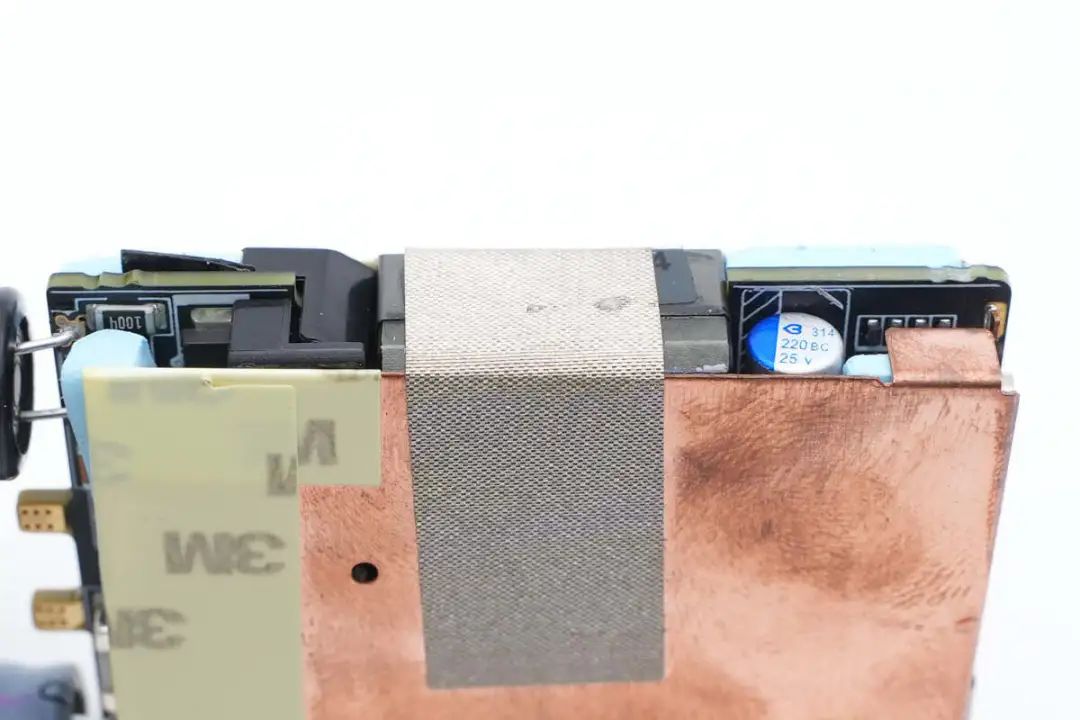

两片散热片与变压器磁芯通过导电布连接。

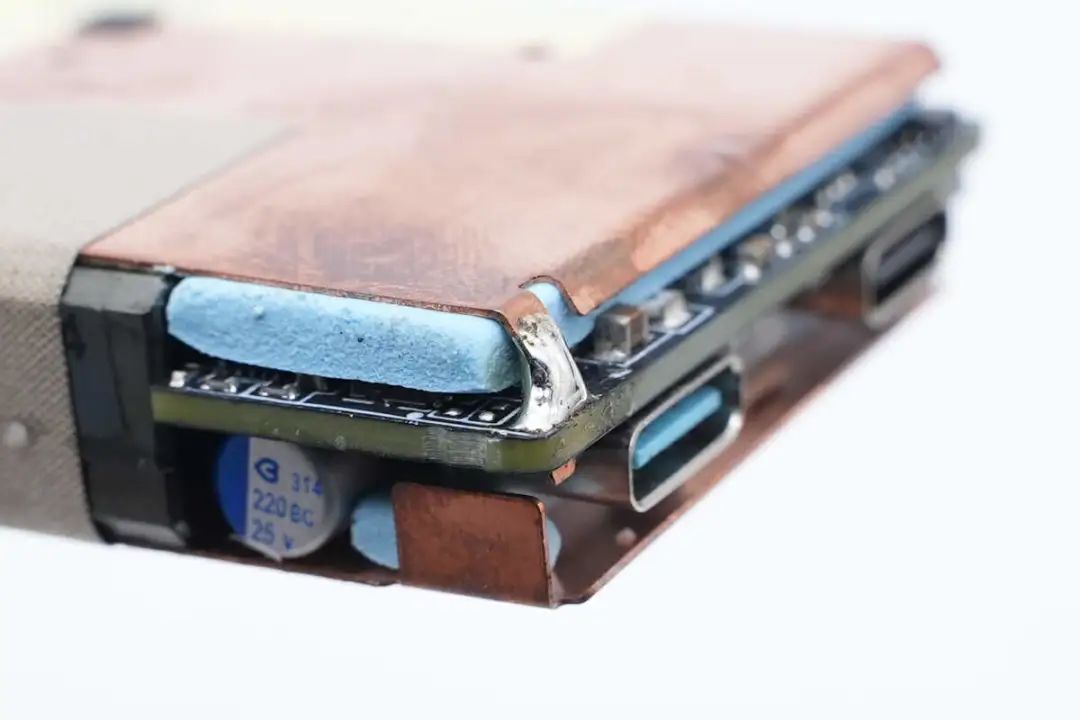

在铜片与PCB之间采用蓝色导热垫填充散热，散热片锡焊固定。

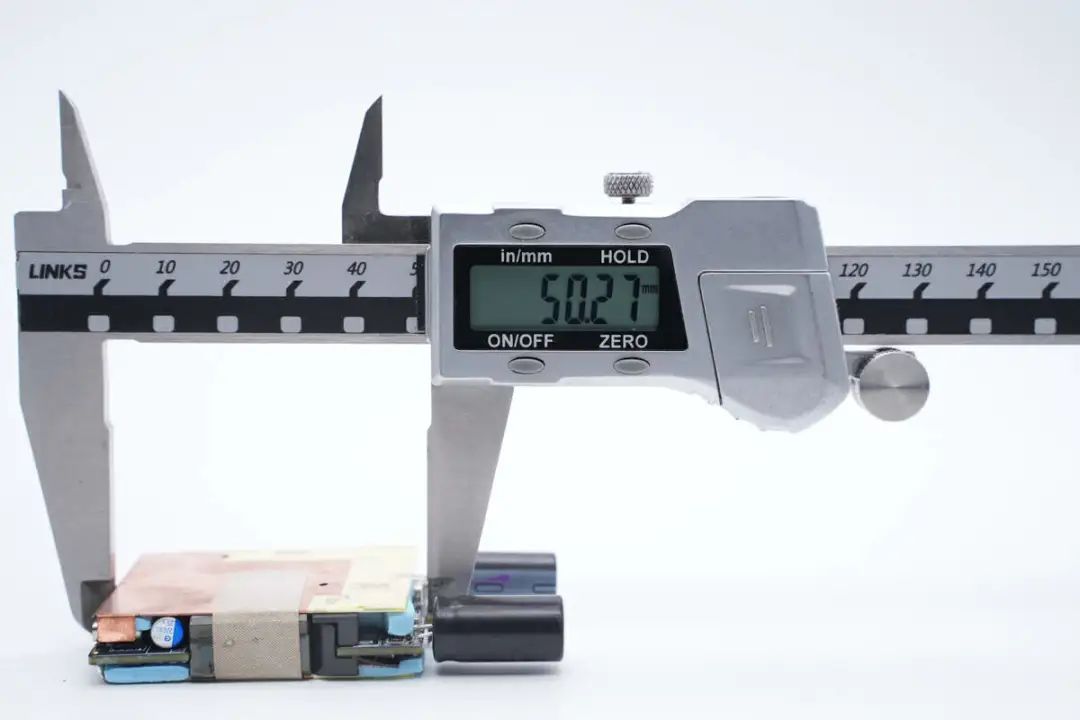

测得PCBA模块长度为50.27mm。

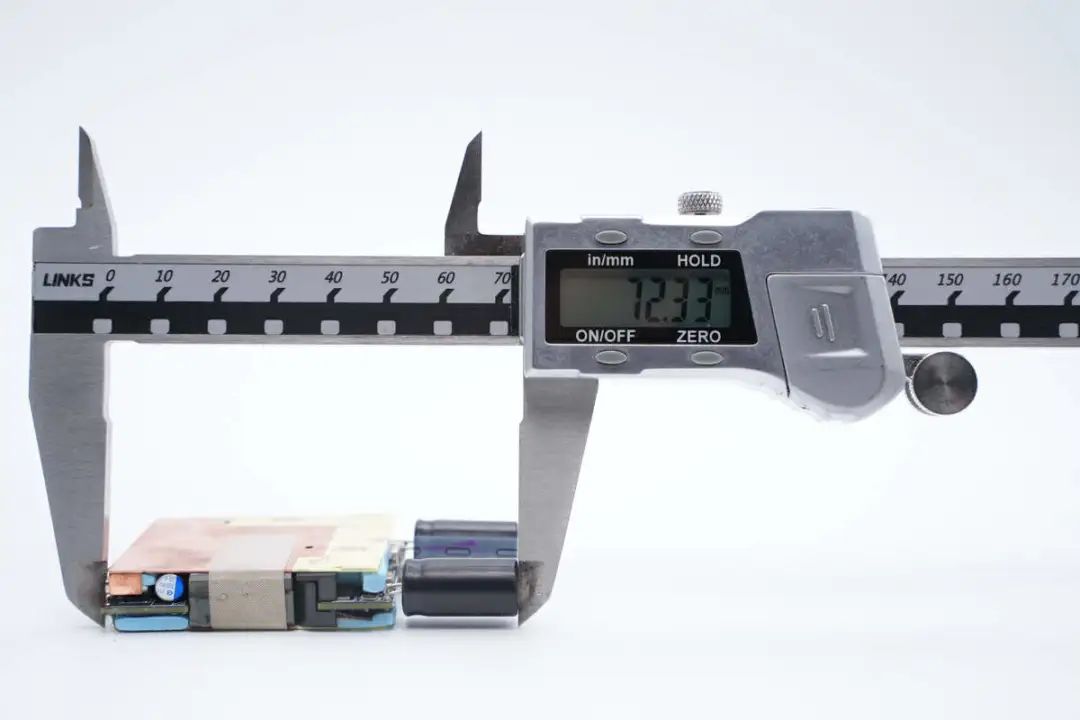

算上电解电容，端到端的长度为72.33mm。

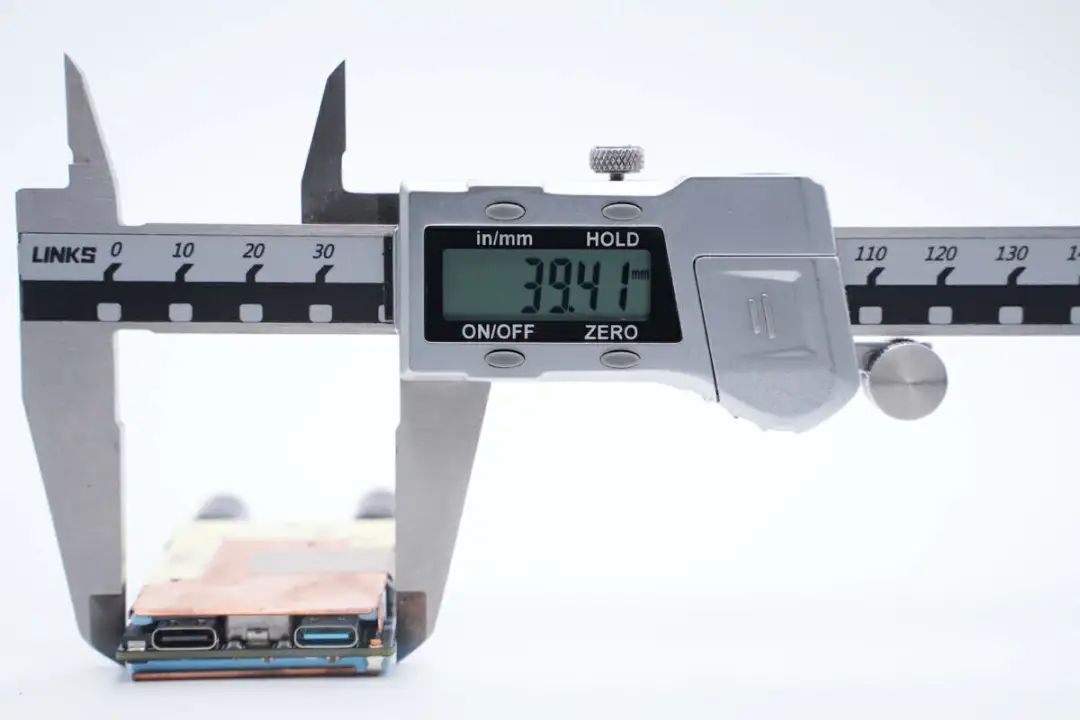

宽度为39.41mm。

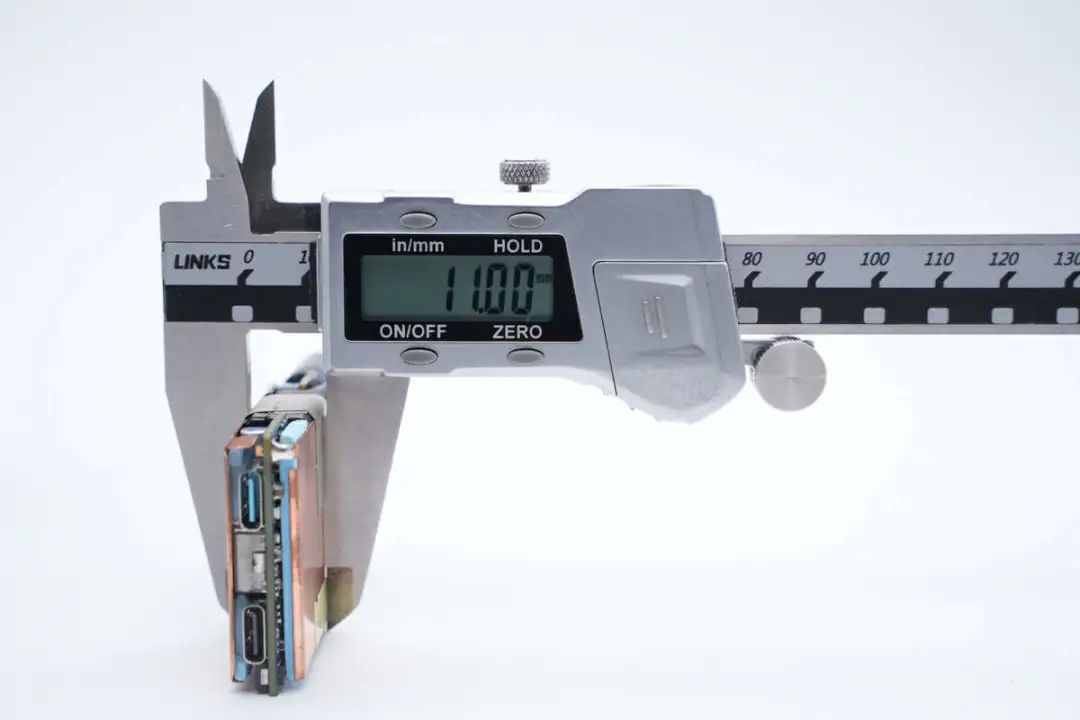

厚度为11mm。

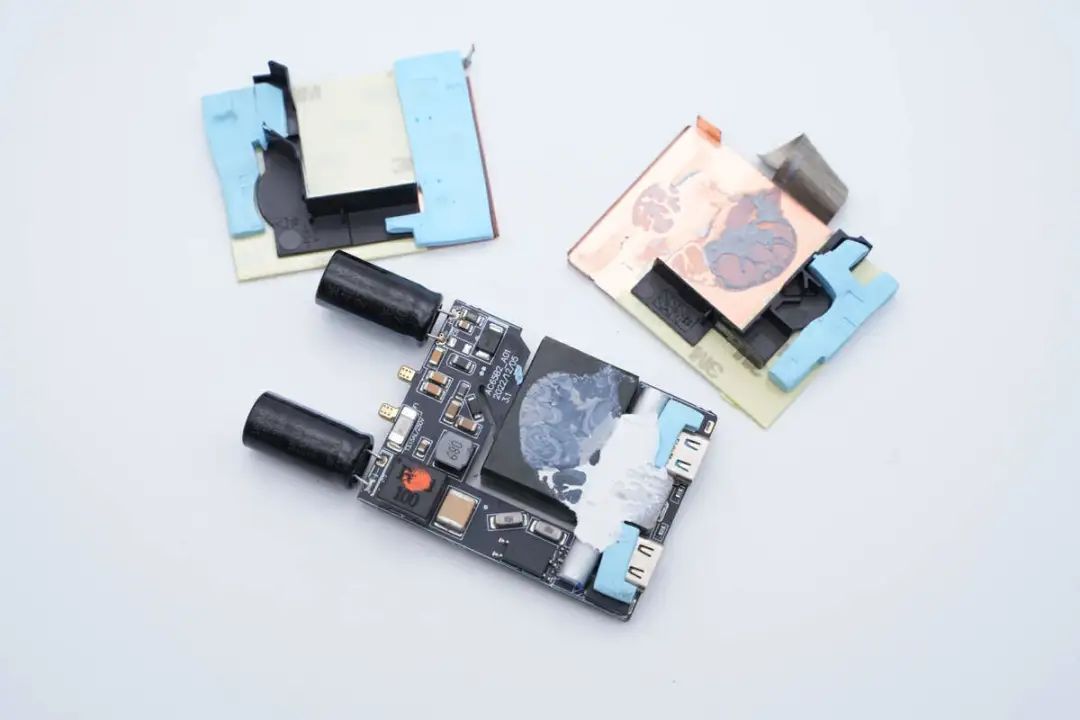

拆下散热片，可见两块散热片上均有黑色塑料支架，可见变压器磁芯通过这样的设计进行隔离绝缘。

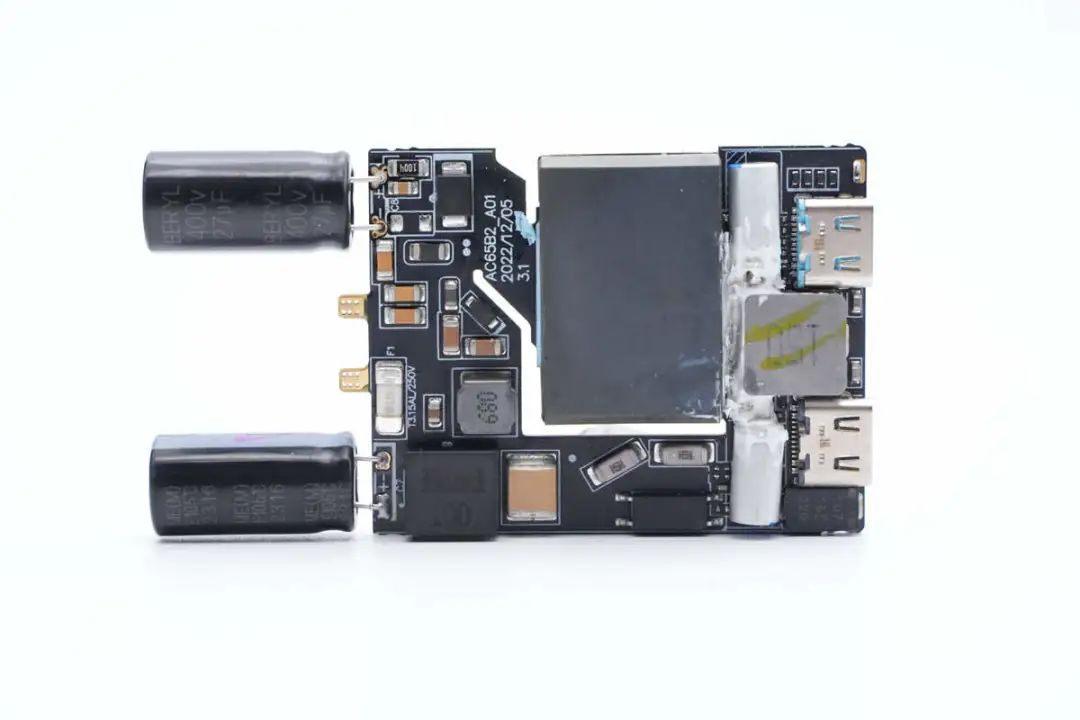

PCBA模块正面一览，焊接贴片保险丝，贴片共模电感，贴片差模电感以及光耦等器件，次级侧两颗固态滤波电容也是横置。

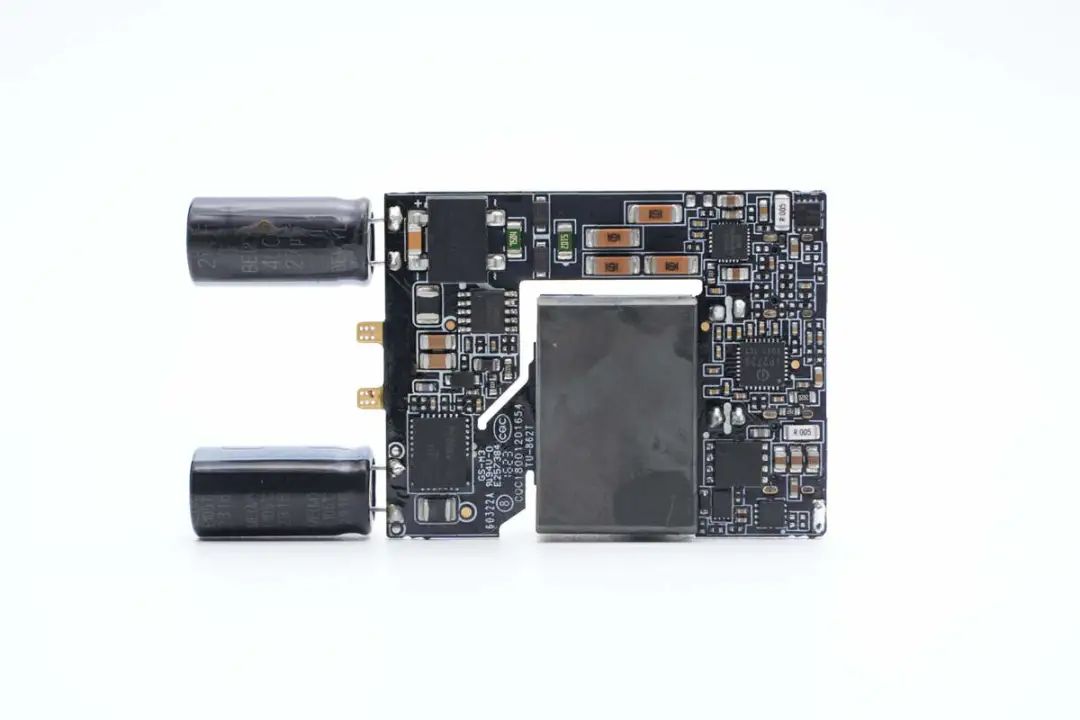

背面焊接整流桥，主控芯片，氮化镓功率芯片，同步整流控制器和同步整流管，协议芯片和升降压转换器。充电器采用了将平面变压器制作在PCB上的工艺。相比传统单独焊接的平面变压器来说，工艺更加简化，散热效果也更好，大幅提升可靠性。
通过对PCBA模块的观察，酷科双口氮化镓充电器采用反激开关电源设计，同步整流，宽电压输出。USB-C1口支持65W输出功率，为直接输出，USB-C2口通过升降压转换器进行电压转换，支持20W输出功率。下面我们就从输入端开始了解各个器件的信息。

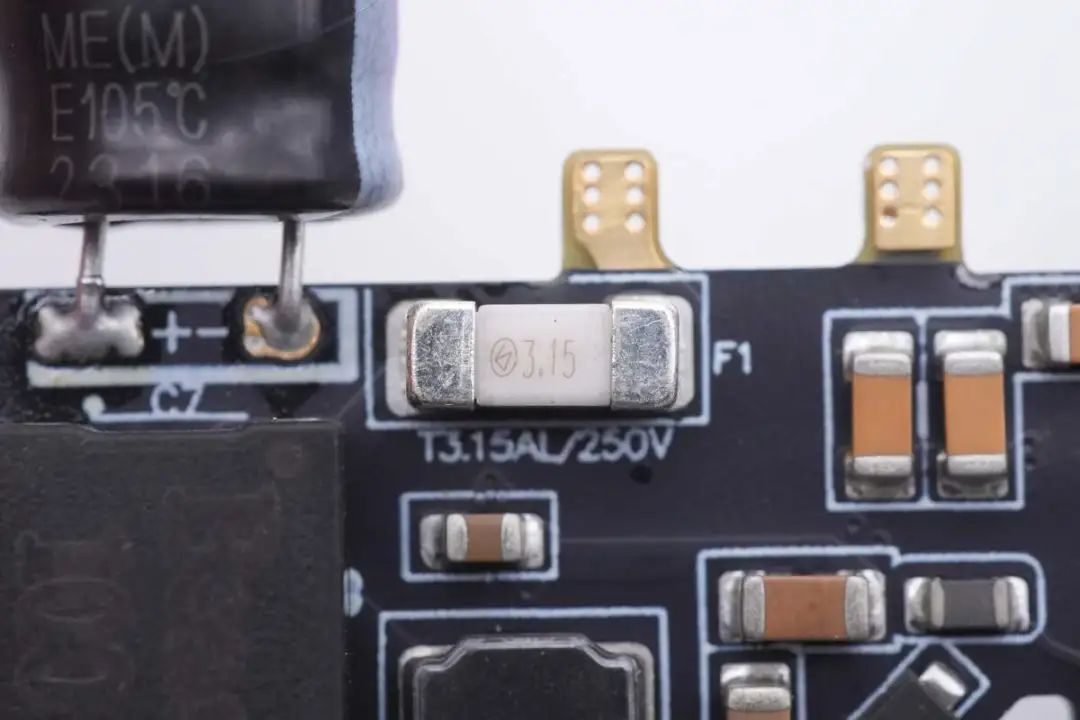

贴片保险丝来自贝特电子，规格为3.15A 250V。
贴片共模电感特写，用于滤除EMI干扰。

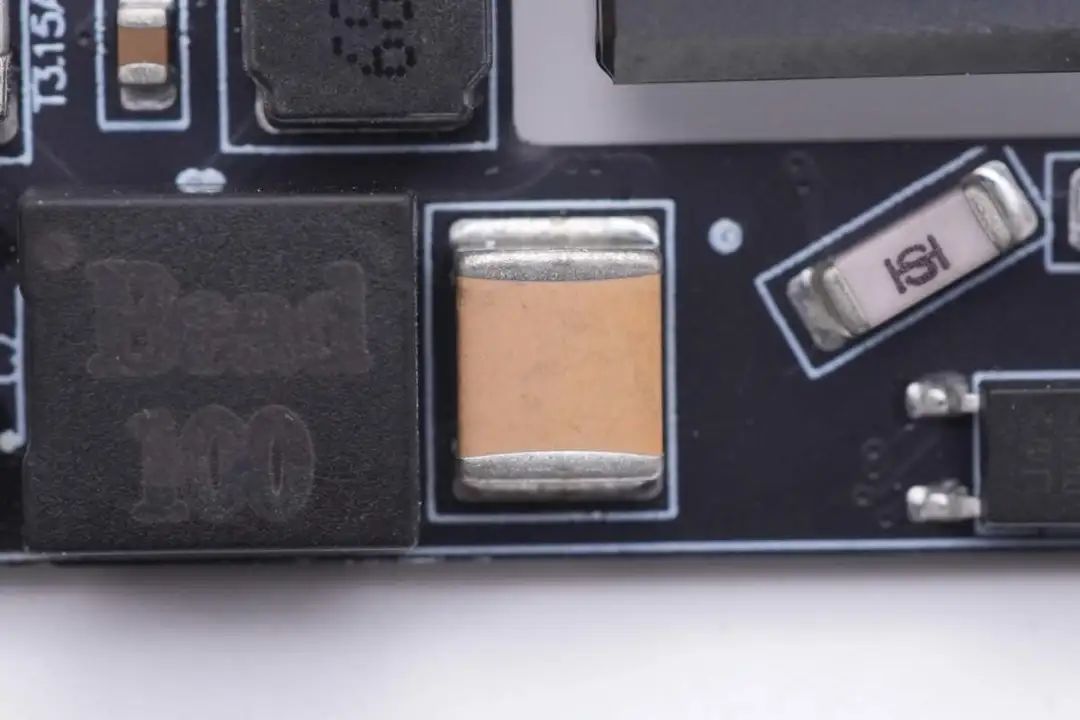

旁边陶瓷安规X2电容采用2220封装。

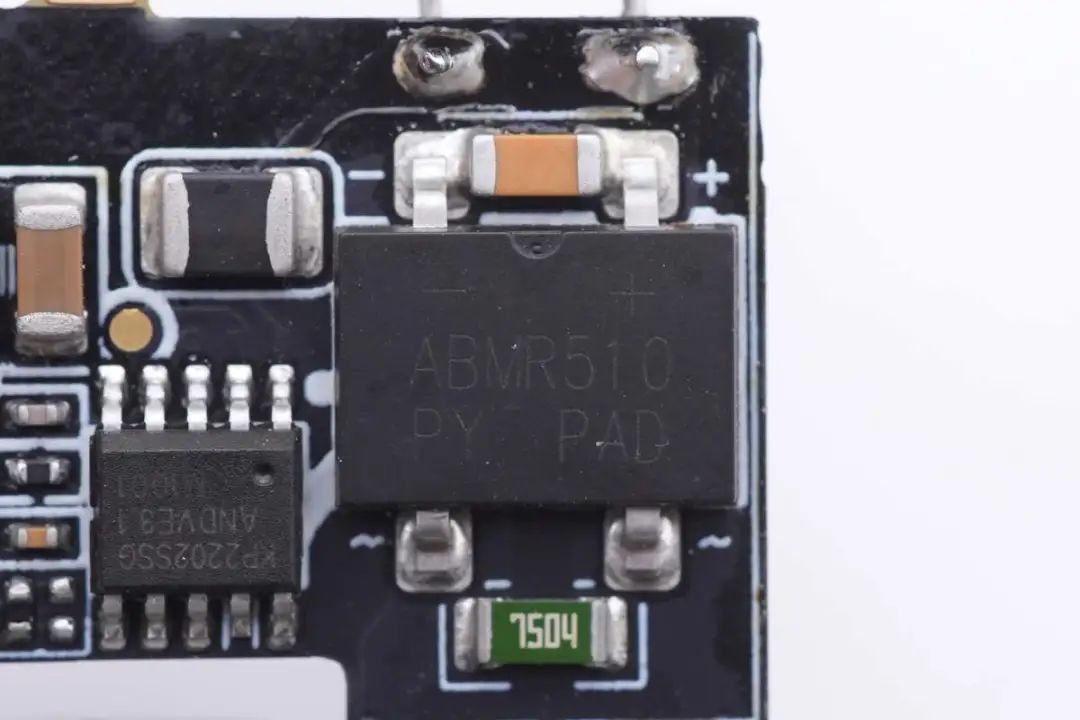

整流桥来自平伟，型号ABMR510，用于将交流电转换为脉动直流电。
两颗电解电容均来自BERYL绿宝石，规格都是400V 27μF。

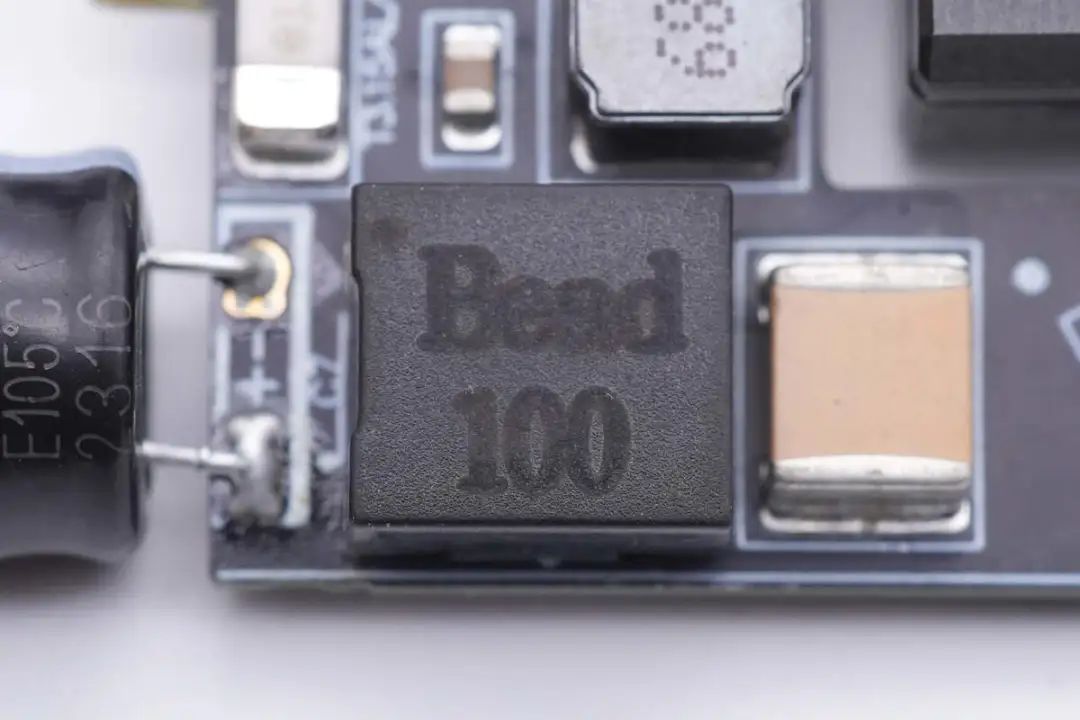

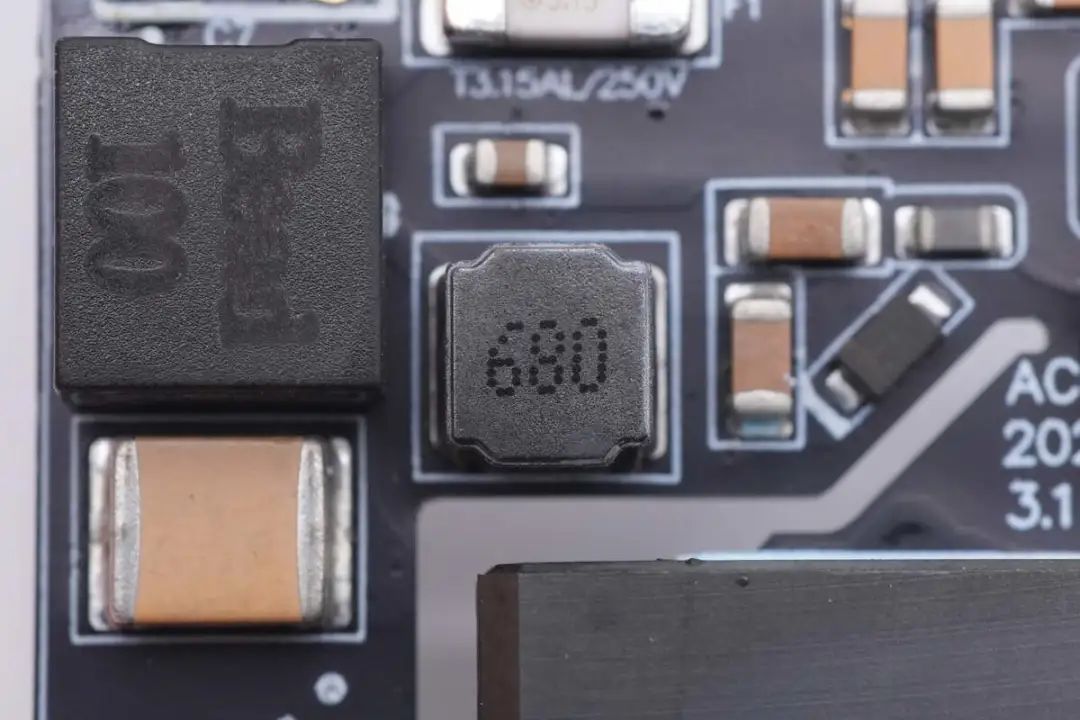

贴片差模电感特写。

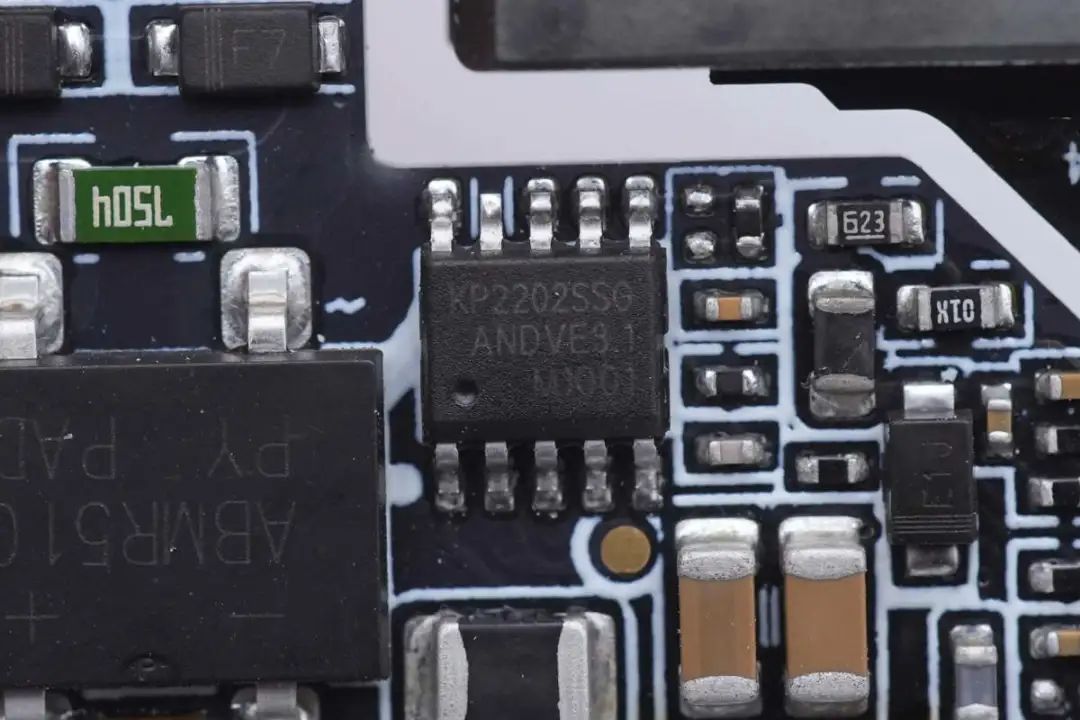

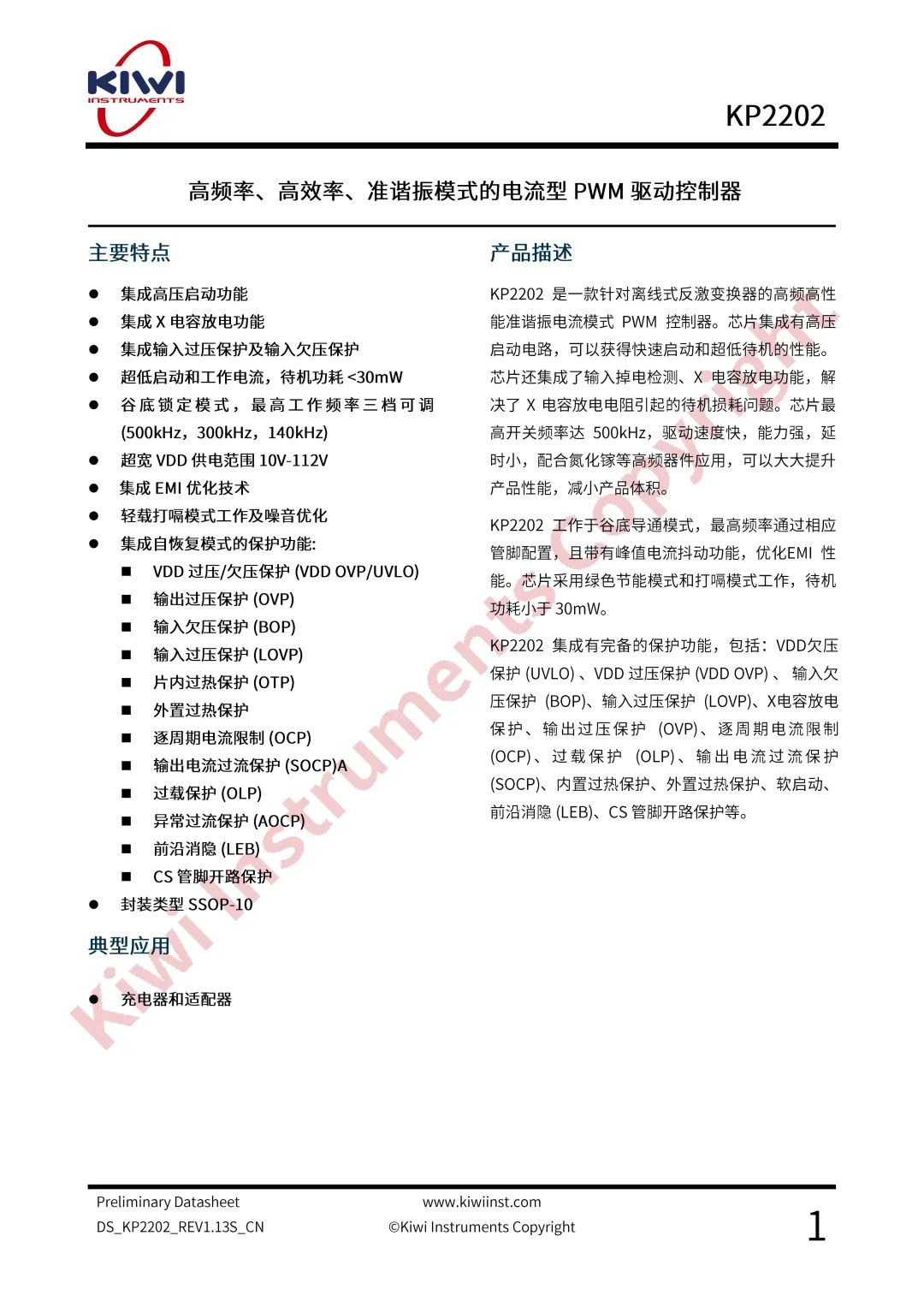

充电器初级控制器采用必易微KP2202，是一颗高频准谐振反激PWM控制器，芯片内置高压启动和X电容放电功能，具备快速启动能力和低待机功耗优势。芯片支持500kHz开关频率，谷底开通降低损耗，芯片支持绿色节能模式，待机功耗低于30mW。
必易微KP2202最高工作频率分500kHz、300kHz、140kHz三档可调；通过峰值电流抖动实现抖频功能；VDD供电范围10-112V；芯片集成完善全面的保护功能，内置驱动器可驱动CoolMos和GaN开关管。
充电头网拆解了解到，必易微KP2202系列控制器还被联想ThinkBook 65W饼干氮化镓充电器、酷科65W双USB-C超薄氮化镓充电器、特极客65W PD超薄氮化镓充电器、海备思SWITCH带HDMI口65W 1A1C氮化镓充电器、马拉松65W 2C1A氮化镓充电器等产品采用。

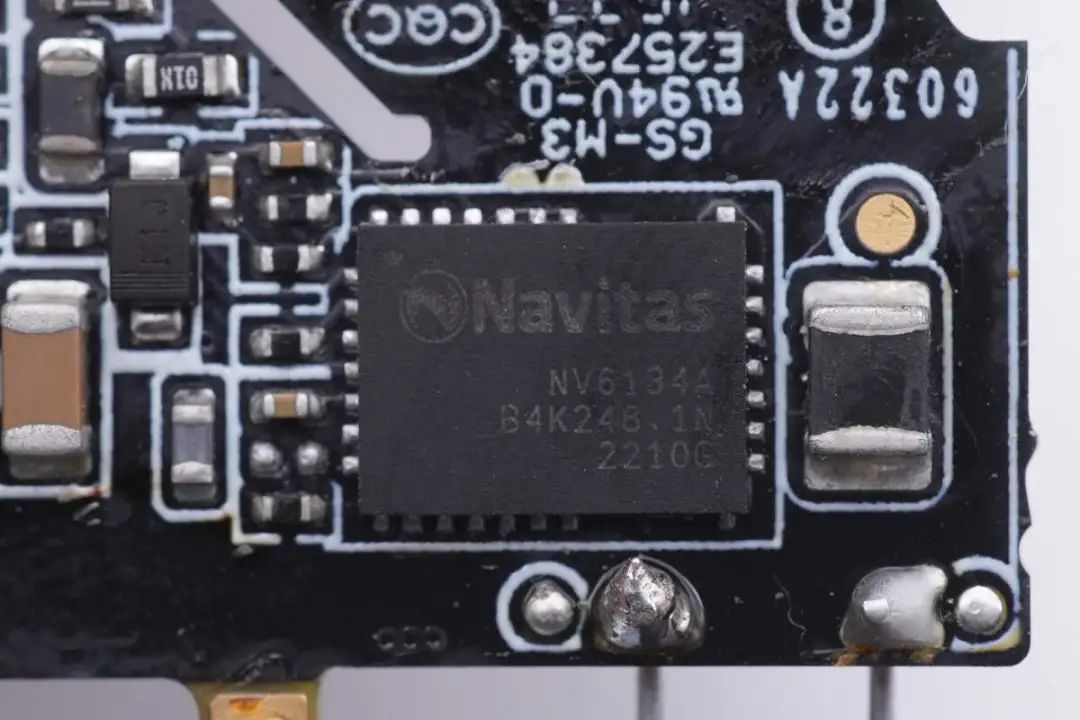

氮化镓功率芯片来自纳微半导体，型号NV6134A，该芯片内置驱动器以及高精度无损耗电流采样电路，260mΩ导通电阻，耐压650V，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。

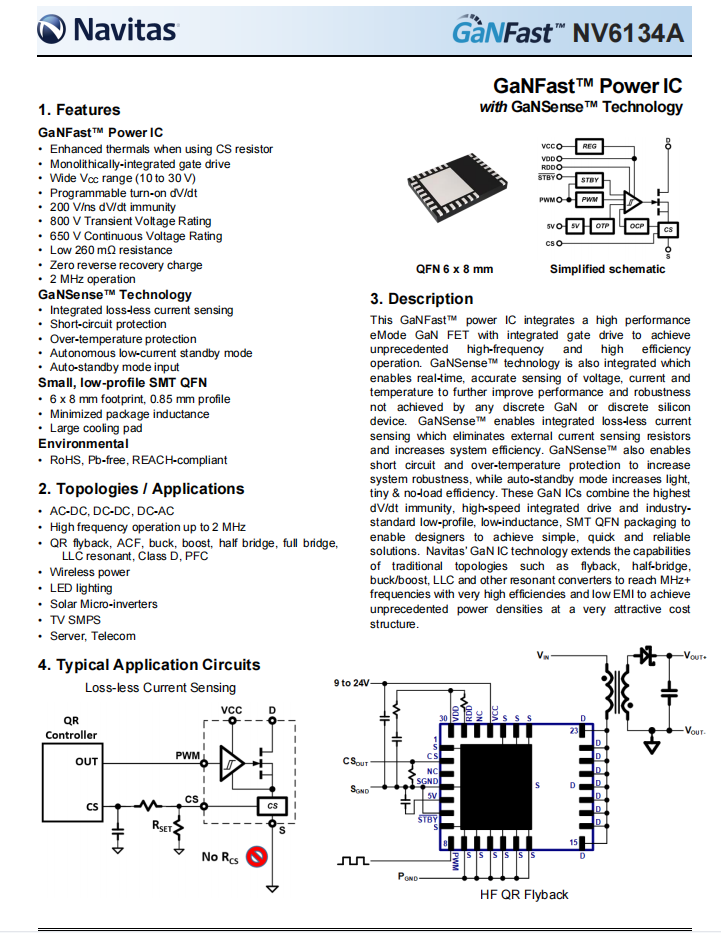

纳微NV6134A详细资料。
充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被iQOO 120W氮化镓闪充、摩托罗拉68W氮化镓充电器、戴尔60W氮化镓快充、OPPO 50Ｗ饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充等知名品牌的数十款产品采用。

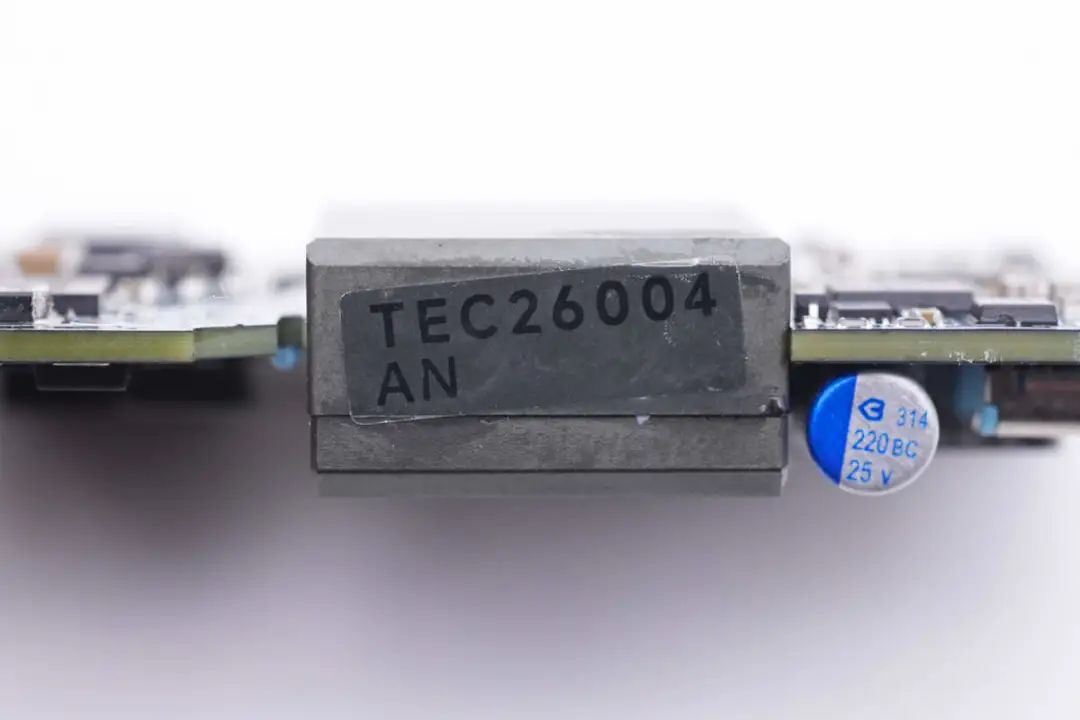

平面变压器磁芯侧面贴有标签，印有TEC26004字样。

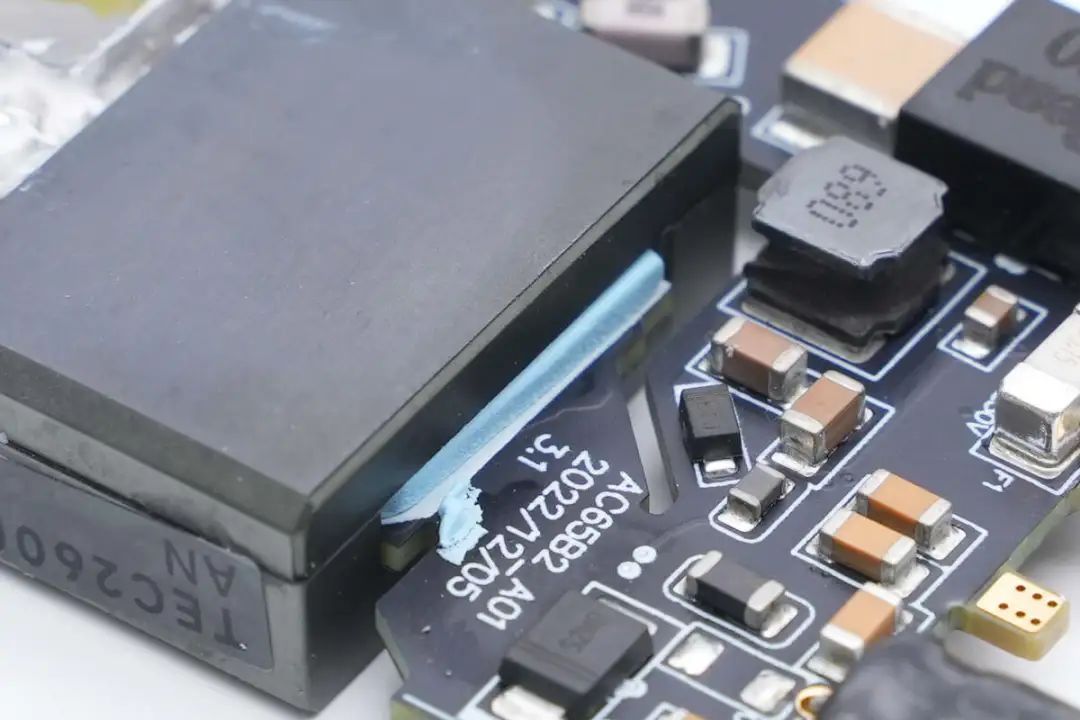

平面变压器磁芯与PCB之间贴有蓝色导热垫。

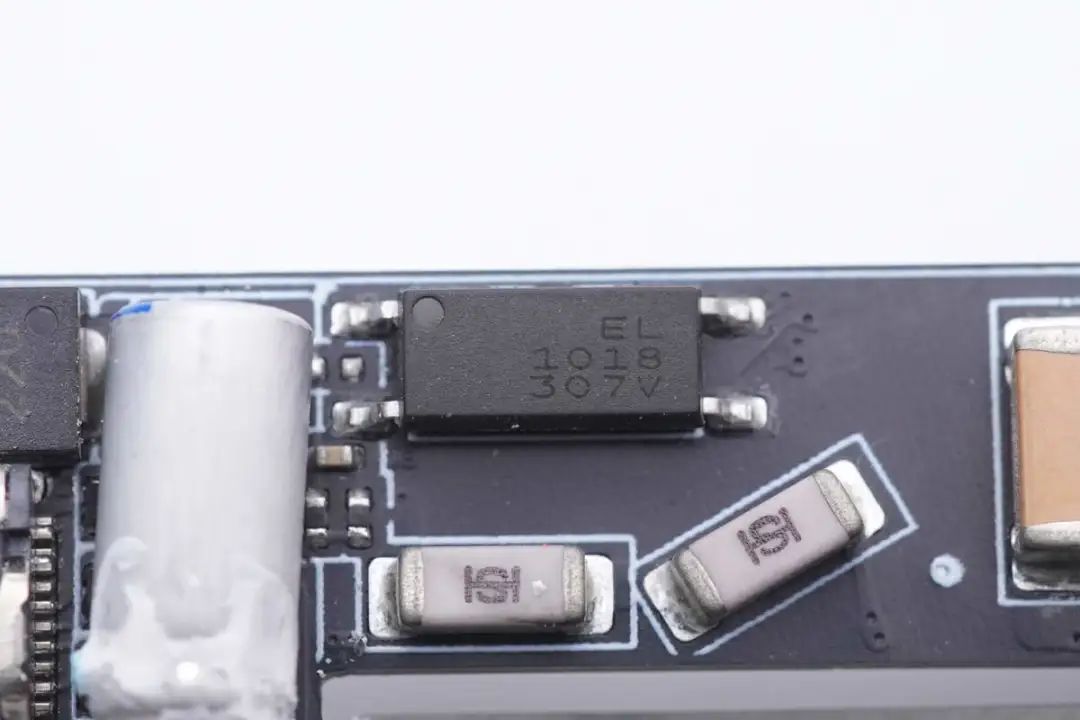

EL 1018光耦用于输出电压反馈调节。

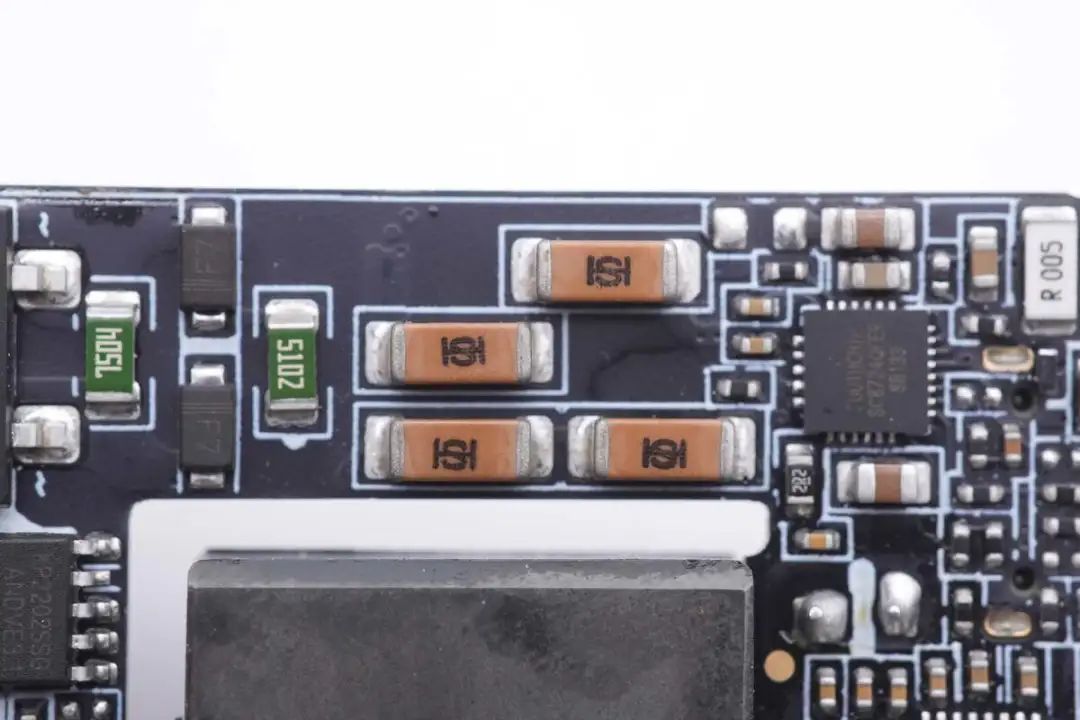

四颗贴片Y电容特写，来自禾伸堂。两串两并提高安全等级。

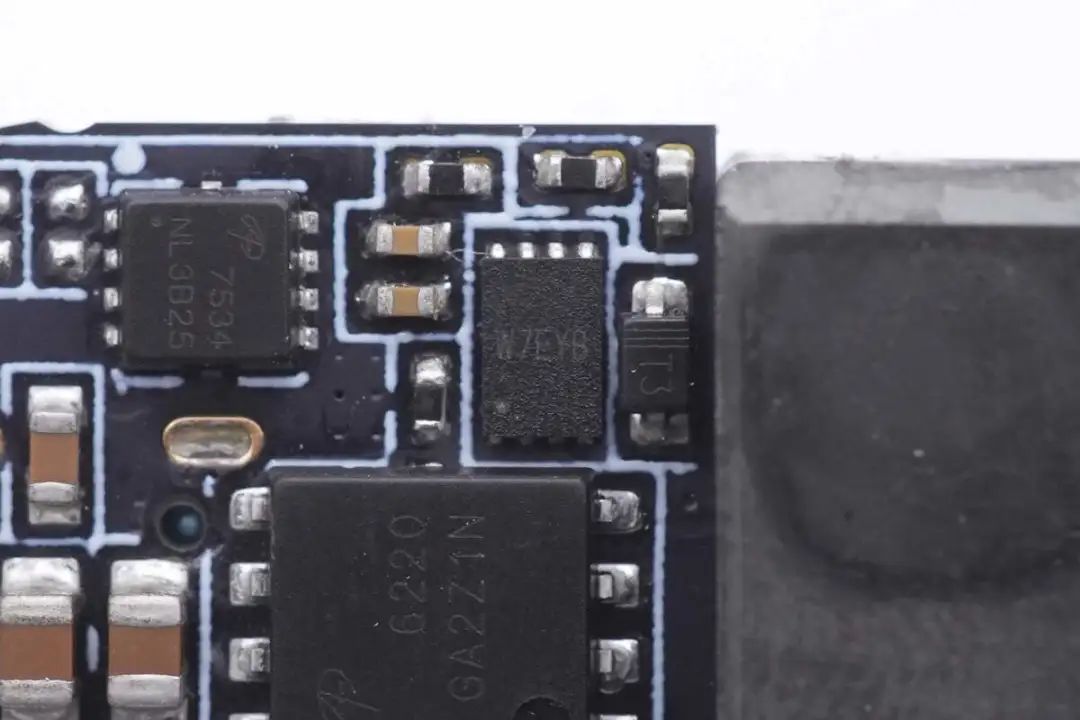

同步整流控制器来自矽力杰，丝印W7EYB，实际型号为SY5238，是一颗支持QR反激和矽力杰私有ZVS反激的同步整流控制器，具备自适应的栅极电压控制，采用DFN2*3-8封装。

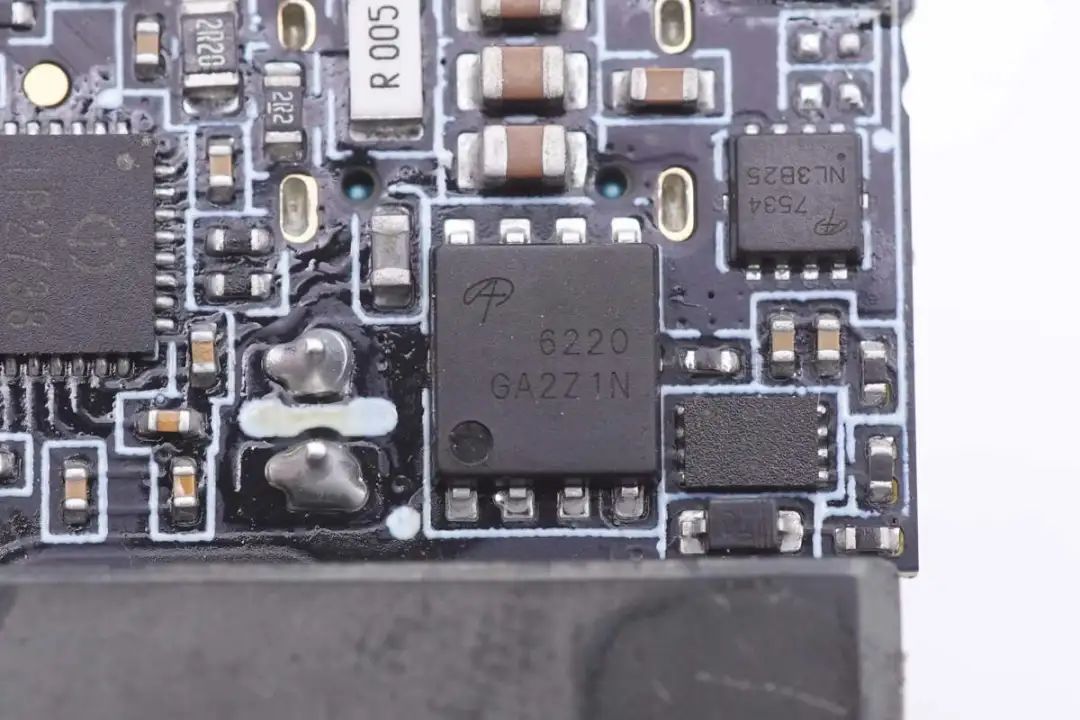

同步整流管来自AOS万代，型号为AON6220，NMOS，耐压100V，导阻5.1mΩ，采用DFN5*6封装。

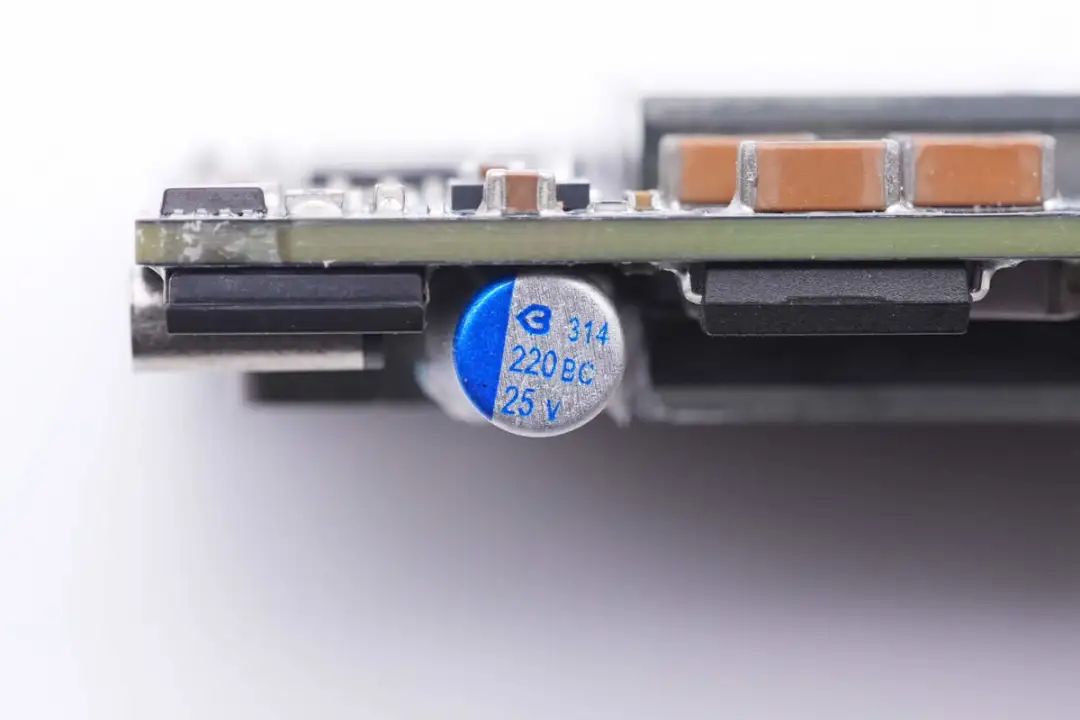

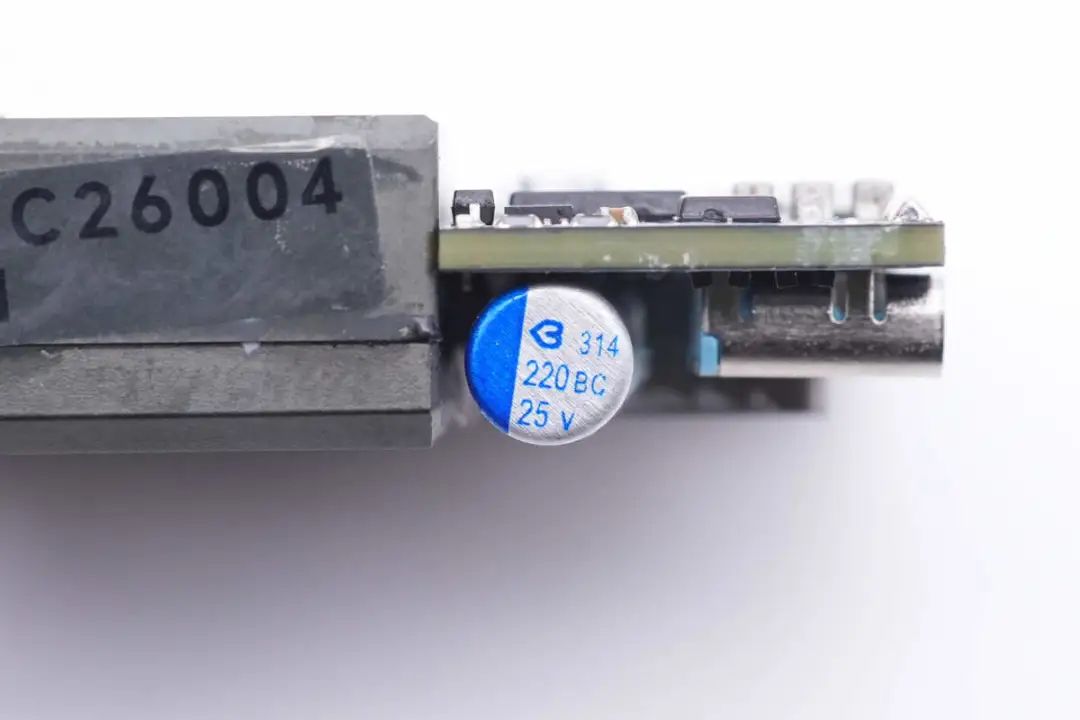

同步整流输出滤波固态电容也是来自绿宝石，规格都是25V 220μF。
另一颗绿宝石固态滤波电容特写。

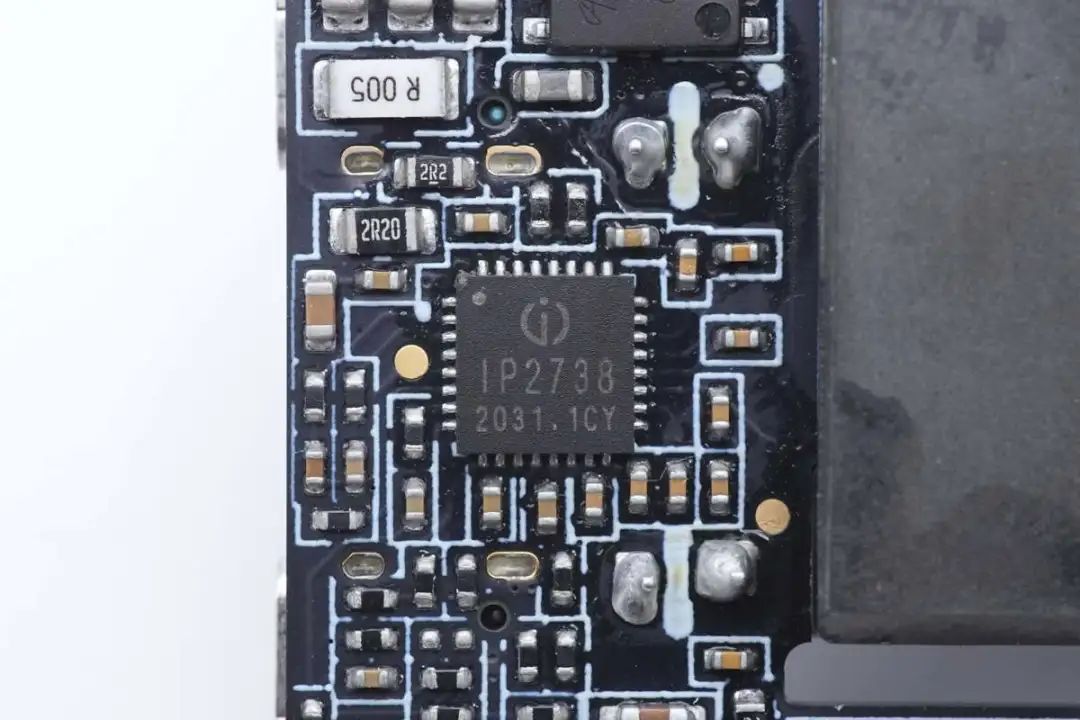

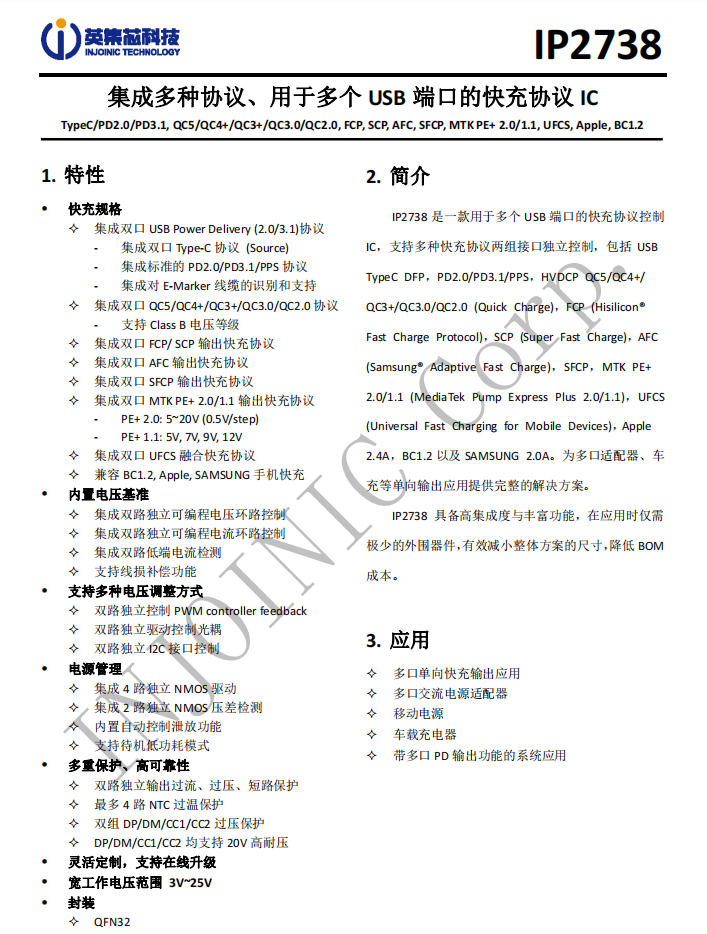

协议芯片采用英集芯IP2738，两个接口输出均由其控制。IP2738是一颗双路协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。
英集芯IP2738内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。
充电头网了解到，英集芯IP2738此前已被麦多多40W双USB-C氮化镓充电器、爱兰博140W 2C1A氮化镓充电器、安克65W 2C1A二合一氮化镓超极充、绿联140W 2C1A氮化镓充电器，英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用，性能质量获得客户的高度认可。

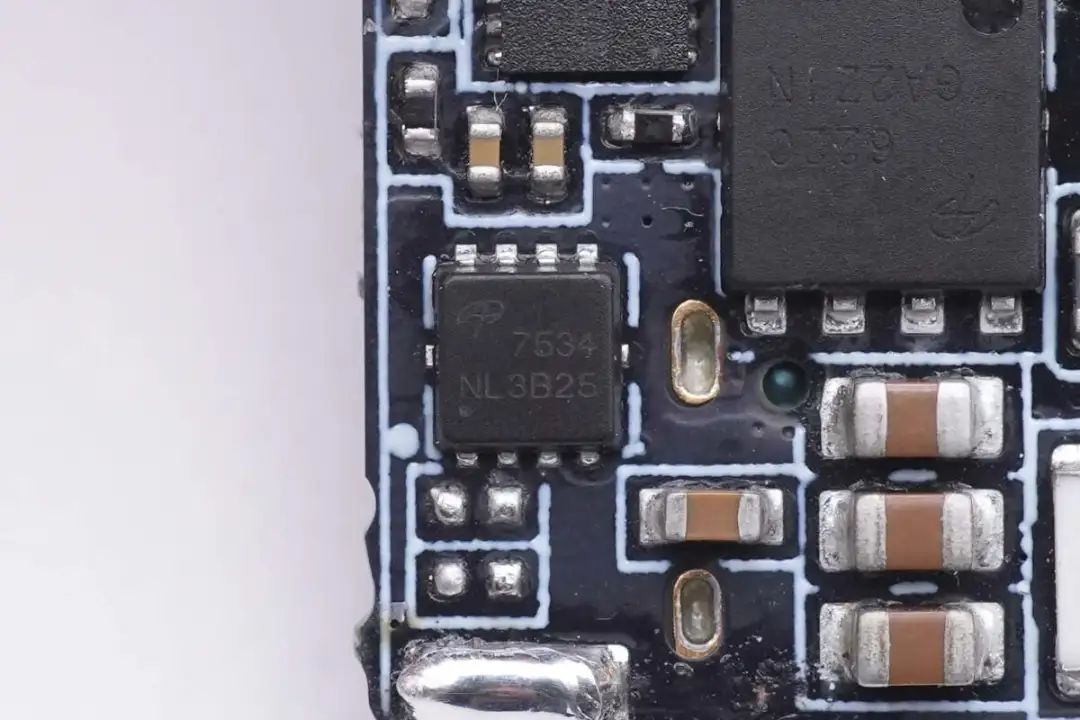

USB-C1口输出VBUS开关管采用AOS AON7534，NMOS，耐压30V，导阻4.1mΩ，采用DFN3*3封装。

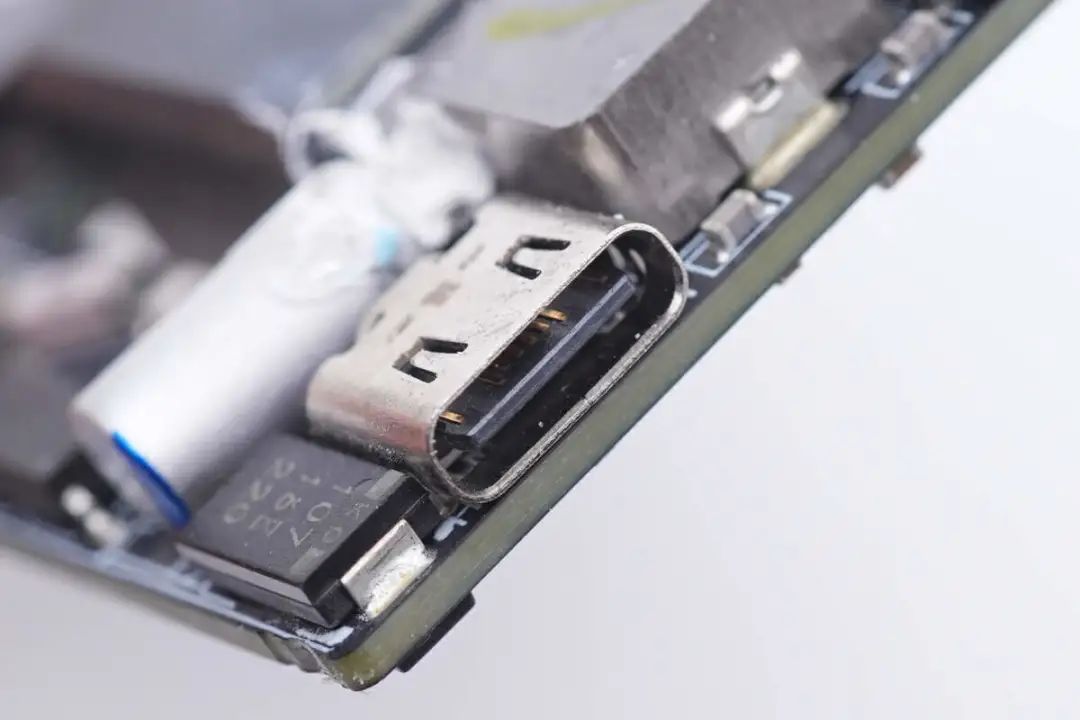

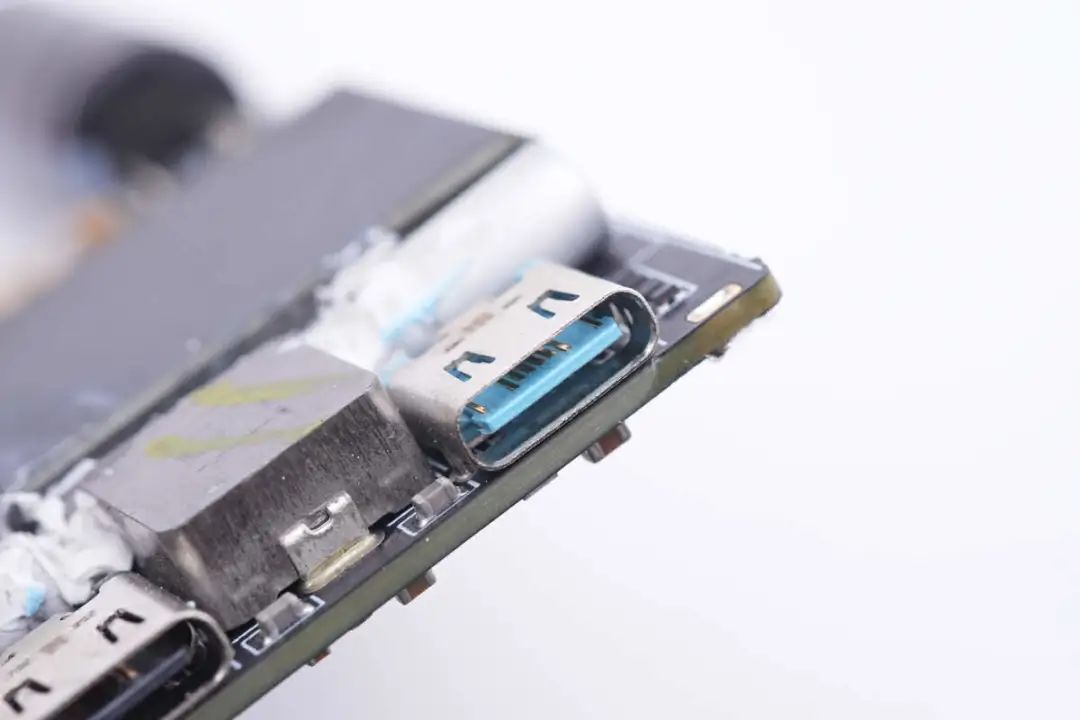

USB-C1口母座特写。

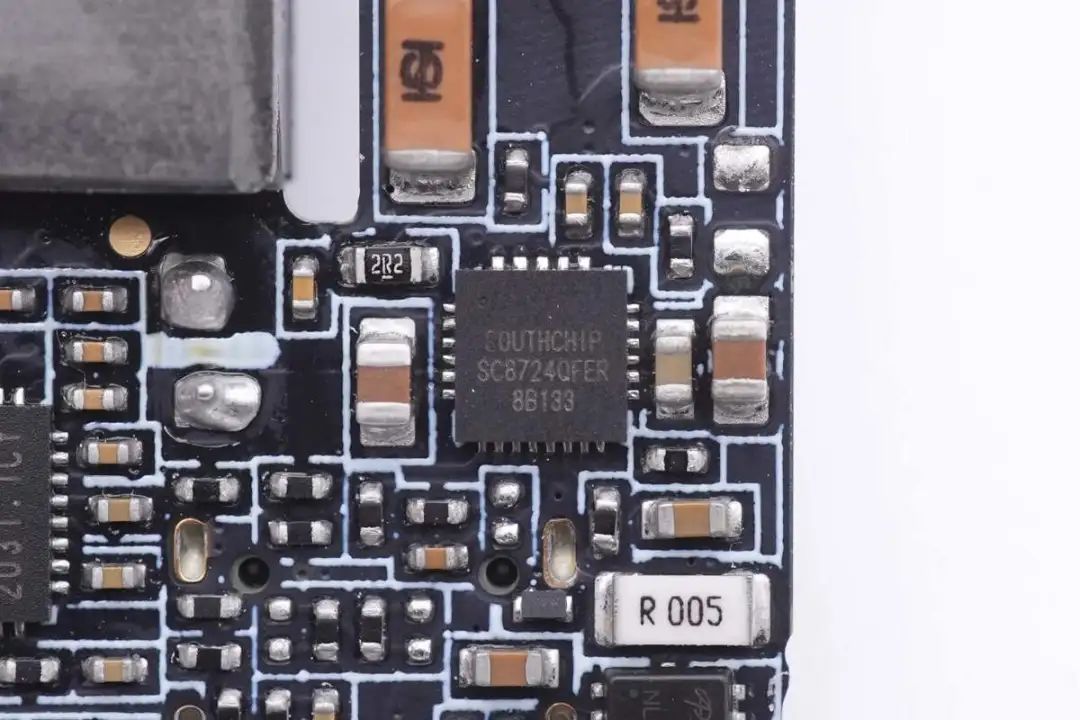

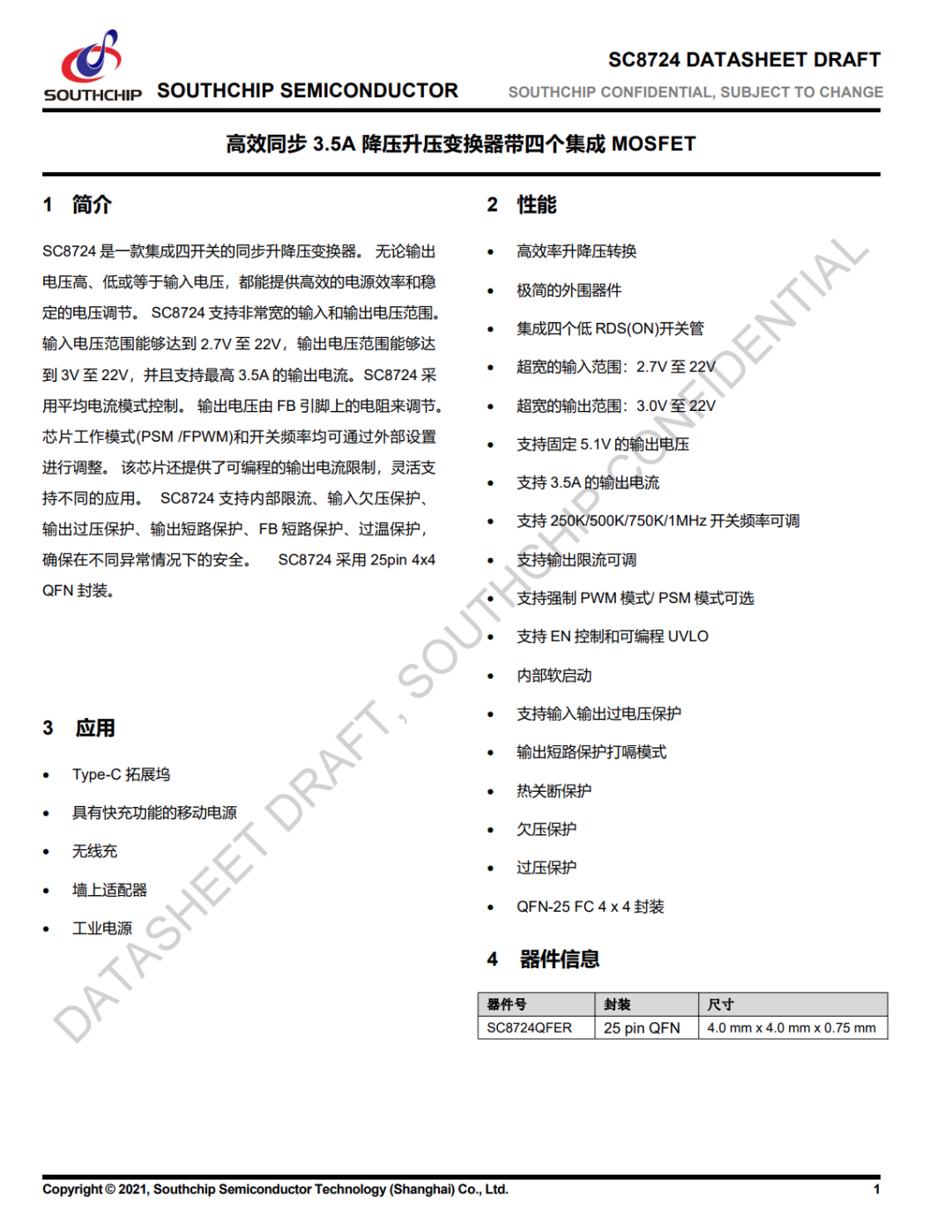

同步升降压转换器来自南芯科技，型号SC8724。是一款集成四开关的同步升降压变换器。无论输出电压高、低或等于输入电压，都能提供高效的电源效率和稳定的电压调节。SC8724支持2.7V至22V输入电压，输出电压范围能够达到3V至22V，并且支持最高3.5A的输出电流。
SC8724采用平均电流模式控制。输出电压由FB引脚上的电阻来调节。芯片工作模式(PSM /FPWM)和开关频率均可通过外部设置进行调整。该芯片还提供了可编程的输出电流限制，灵活支持不同的应用。
SC8724支持内部限流、输入欠压保护、输出过压保护、输出短路保护、FB短路保护、过温保护，确保在不同异常情况下的安全。SC8724采用25pin 4x4 QFN封装。

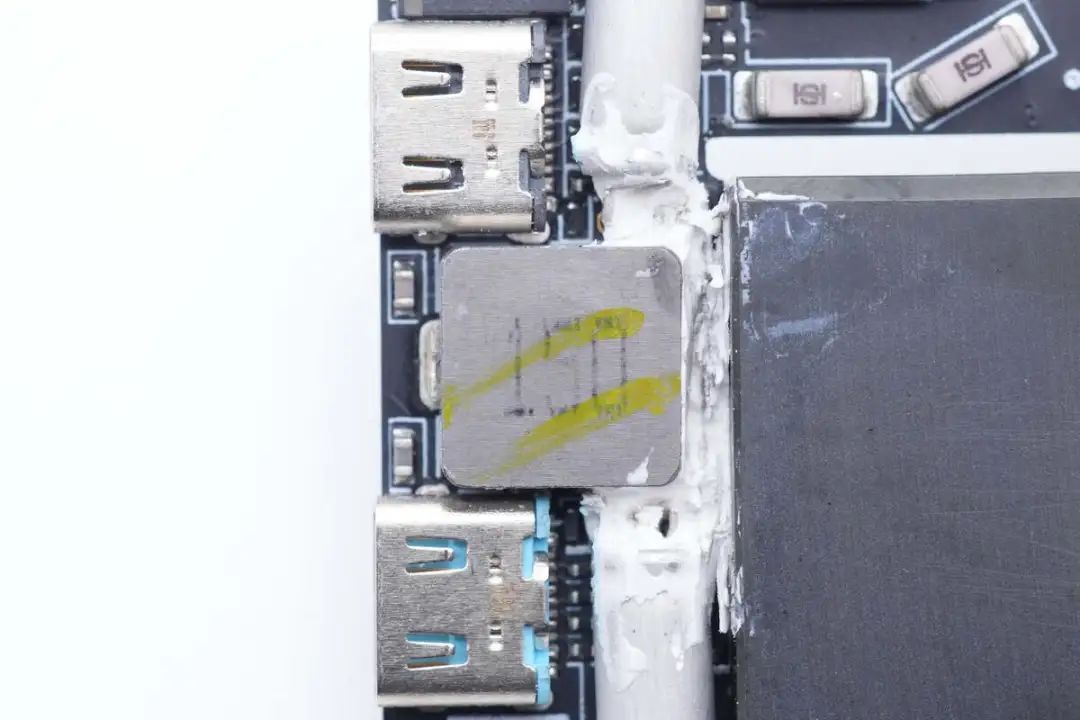

同步升降压电感特写。

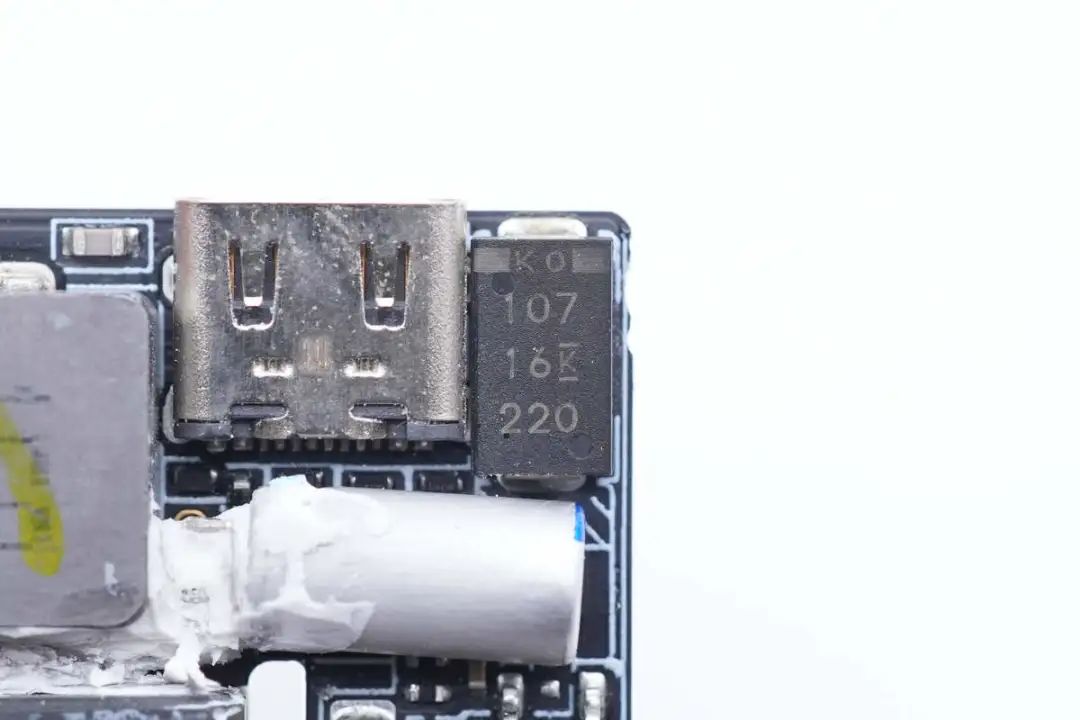

USB-C2口输出滤波电容来自KEMET基美，规格为100μF 16V。

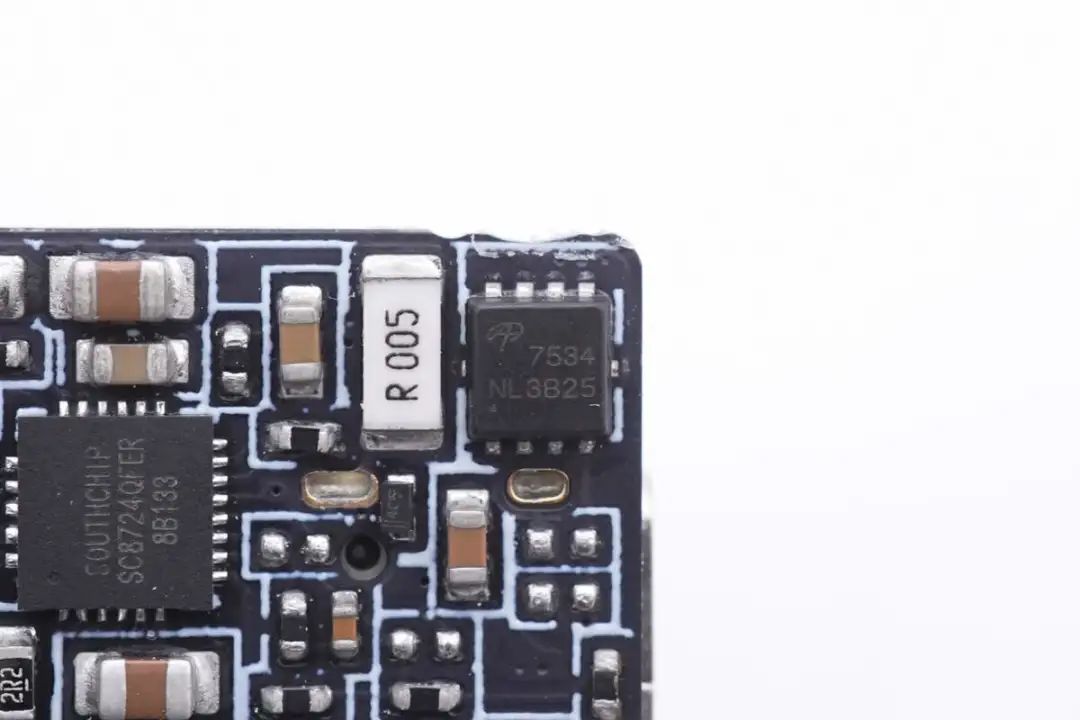

USB-C2口的VBUS开关管也是采用AOS AON7534。
USB-C2口母座特写。

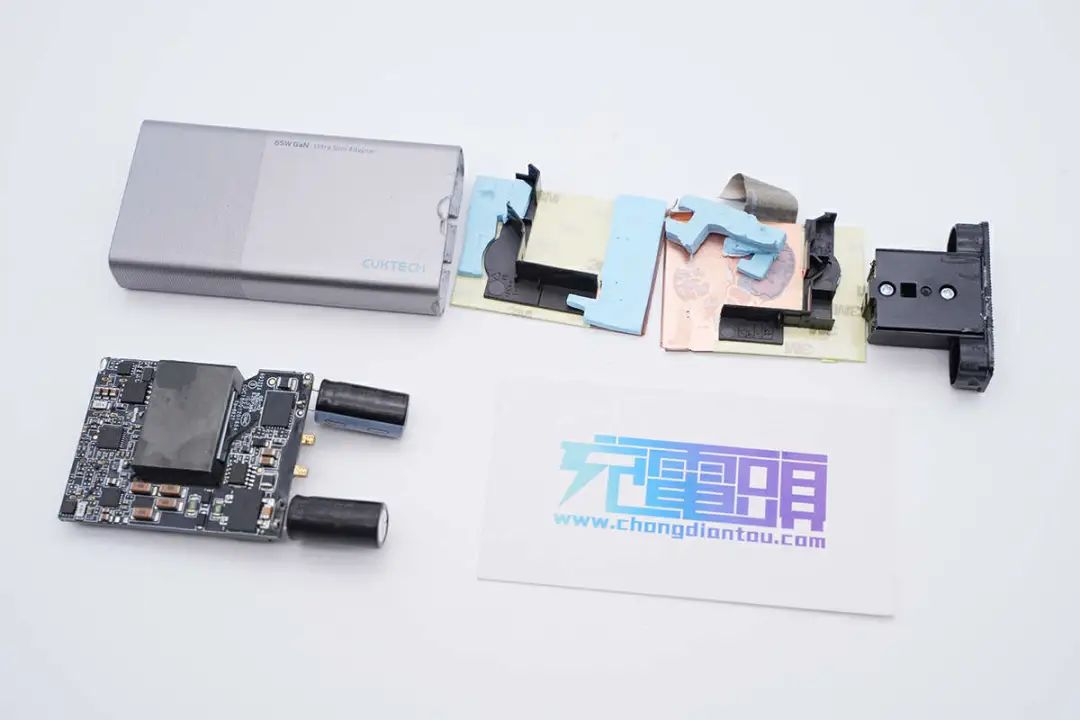

全部拆解一览，来张全家福。
充电头网拆解总结
CUKTECH新款65W超薄氮化镓充电器外壳喷涂银灰色金属漆，整体看去更加精致有档次。产品有小巧便携以及配置双USB接口等优点，相较老款在输入输出参数上有了些变化，仅支持200-240V~50Hz输入，其次双口输出策略改为支持39W+18W或45W+10W，以满足大小不同设备随机组合同时充电需求。
充电头网通过拆解了解到，新款充电器在内部架构设计上和老款的完全一样，器件使用上除了次级同步升降压电感以及输出VBUS开关管外都一样。内部依旧是采用必易微KP2202和纳微NV6134A氮化镓功率芯片，同步整流采用矽力杰SY5238搭配万代AON6220的开关电源方案。使用英集芯IP2738协议芯片控制双口输出，USB-C2接口采用南芯SC8724进行电压转换，支持20W快充输出。
