拆解报告：易胜电子65W 2A2C氮化镓延长线插座

前言

充电头网拿到一款美规桌面桌面插线板，这款插线板采用黑色PC外壳，自带1.7米电源线，并且具备两个交流插座，可用来连接大功率用电设备。此外这款插线板还内置快充模块，快充模块具备2A2C输出接口，并支持65W输出功率，可满足多个设备的同时充电需求。

这款氮化镓延长线插座由易胜电子生产，通过了多项认证。下面就带来这款氮化镓延长线插座的拆解，看看内部插座模块和快充模块的设计。

易胜电子65W氮化镓延长线插座外观

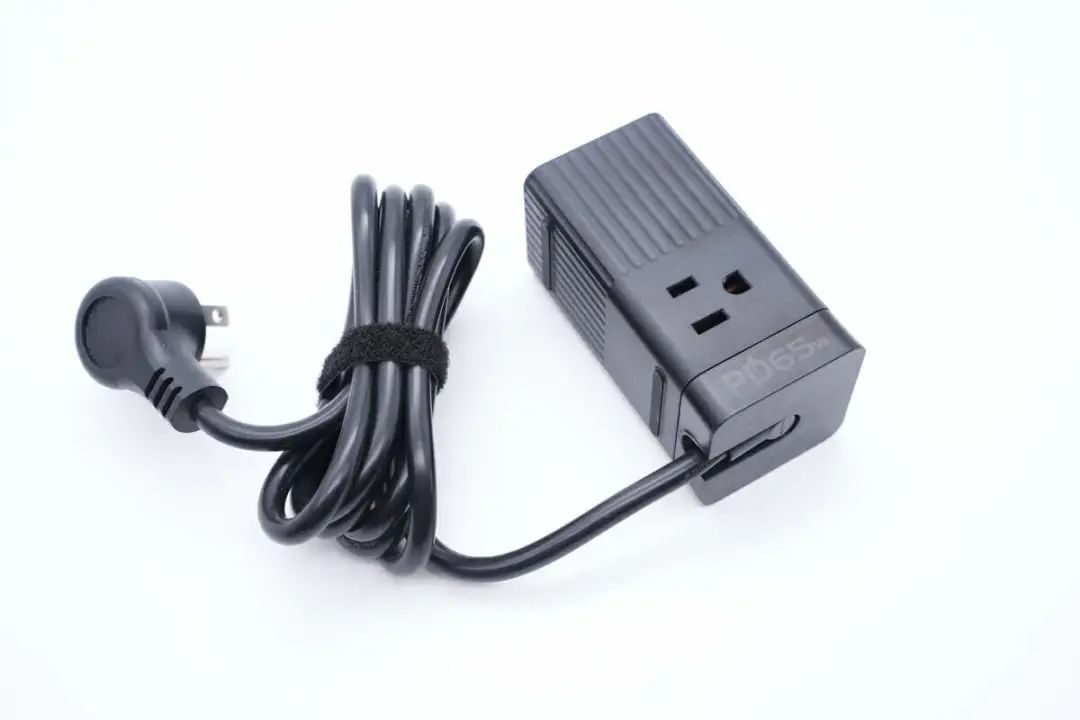

易胜电子65W氮化镓延长线插座自带三脚插头电源线，机身长条方柱造型设计，通体黑色。

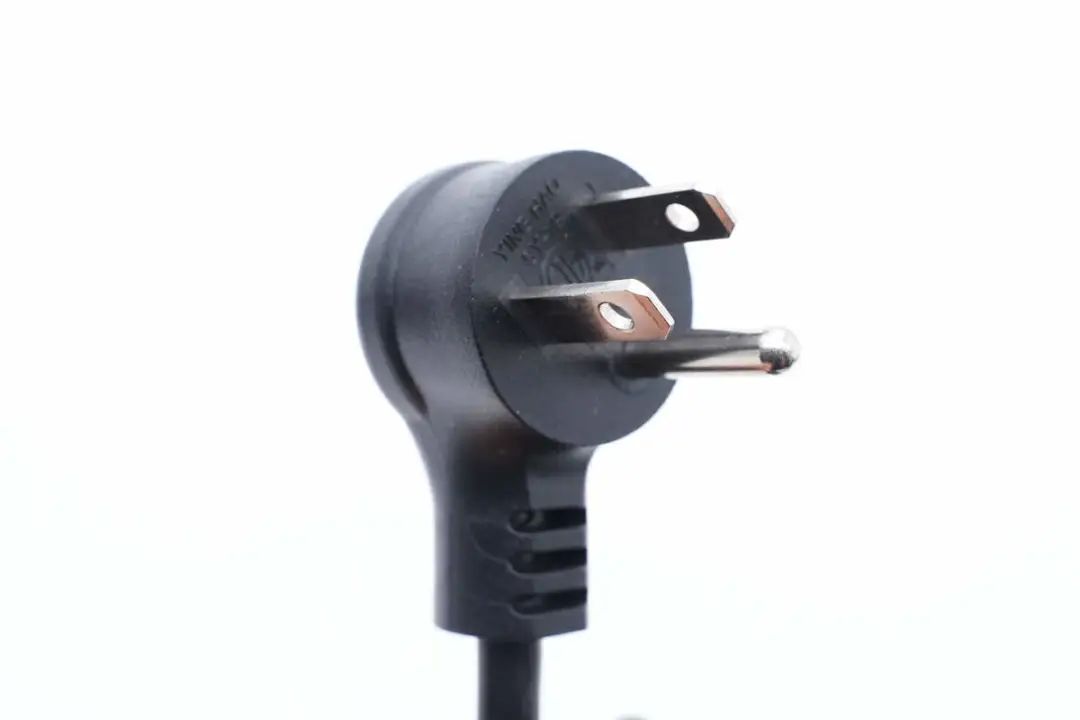

电源线三脚插头为美规，通过了ETL认证。

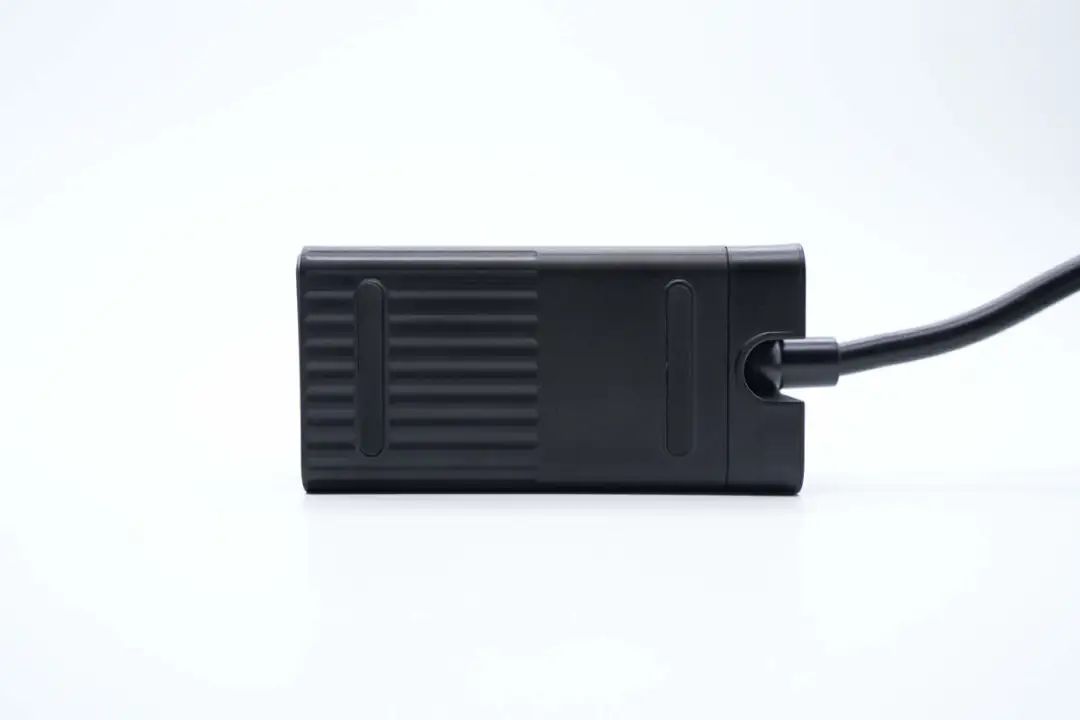

插座机身采用PC防火材质黑色外壳，侧身靠输出端部分做了凹凸设计，提升整体辨识度。

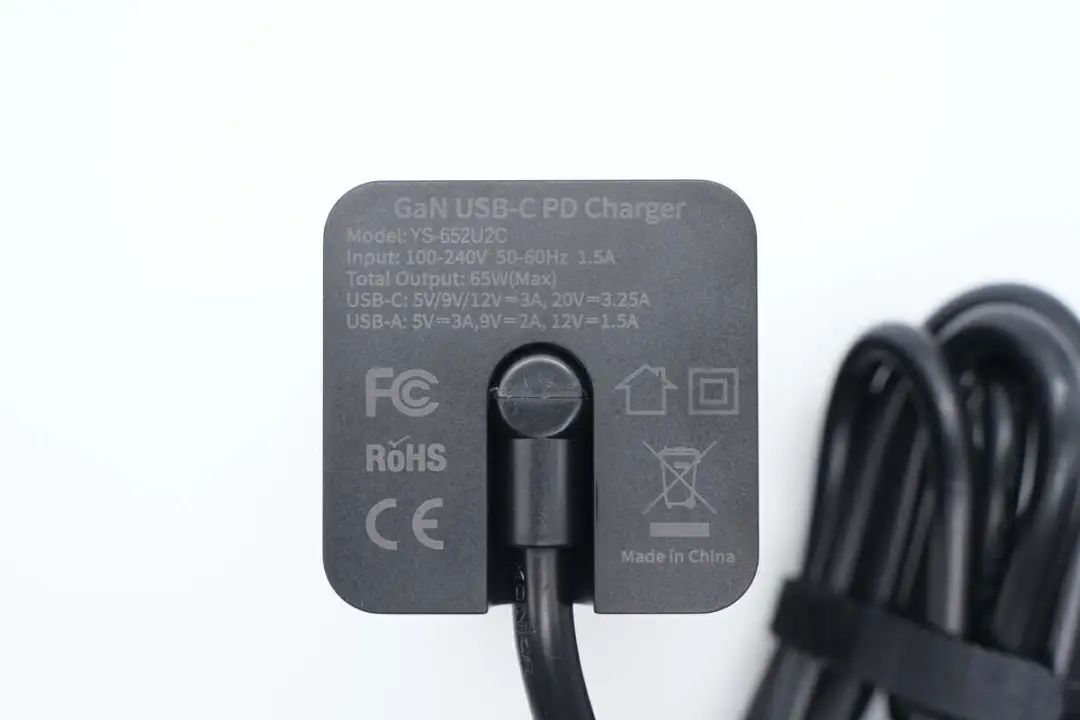

机身输入端外壳上印有产品规格参数

型号：YS-652U2C

输入：100-240V~50/60Hz 1.5A

总输出：65W(Max)

USB-C：5/9/12V3A、20V3.25A

USB-A：5V3A、9V2A、12V1.5A

产品通过了FCC、CE认证。

这款产品由东莞市易胜电子科技有限公司生产，易胜电子成立于2020年，厂房2000平方，在职员工约100人，研发管理团队二十余人。公司拥有两条DIP生产线，产能10-20K每天；组装包装生产线五条，产能10-20K每天；配套超声波、镭雕、老化、等测试设备齐全。

公司业务涉及电源系列、车载充电器、无线充电器、PD充电器、电源适配器、智能插座、储能电源方案等，并对外承接OEM/ODM代工服务。

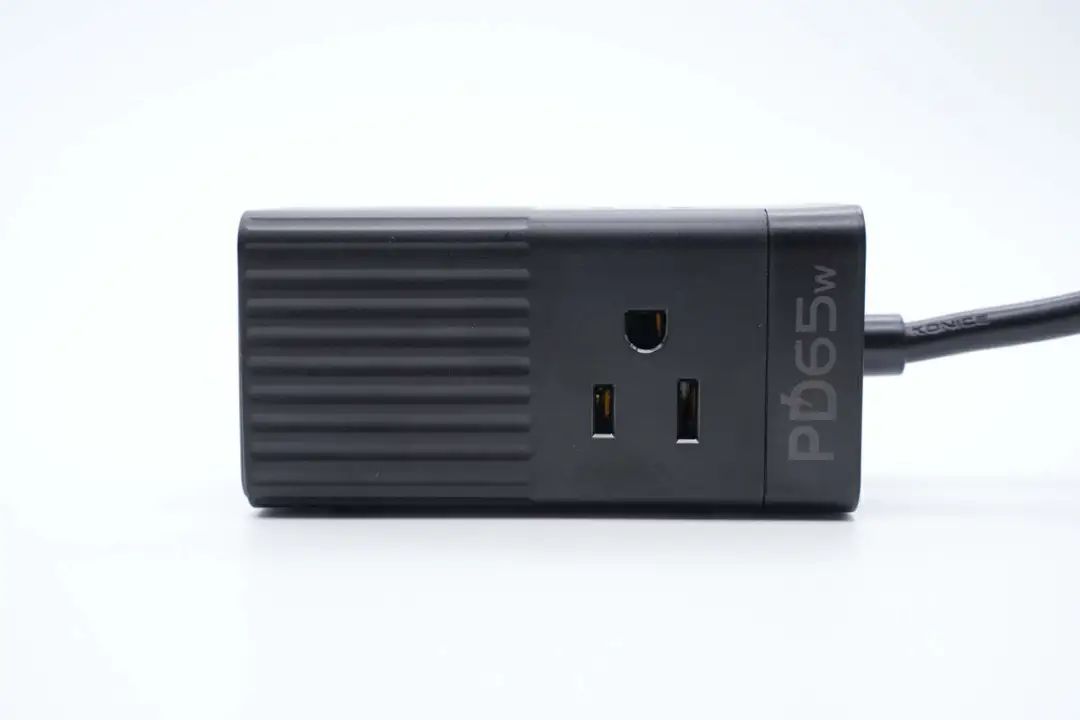

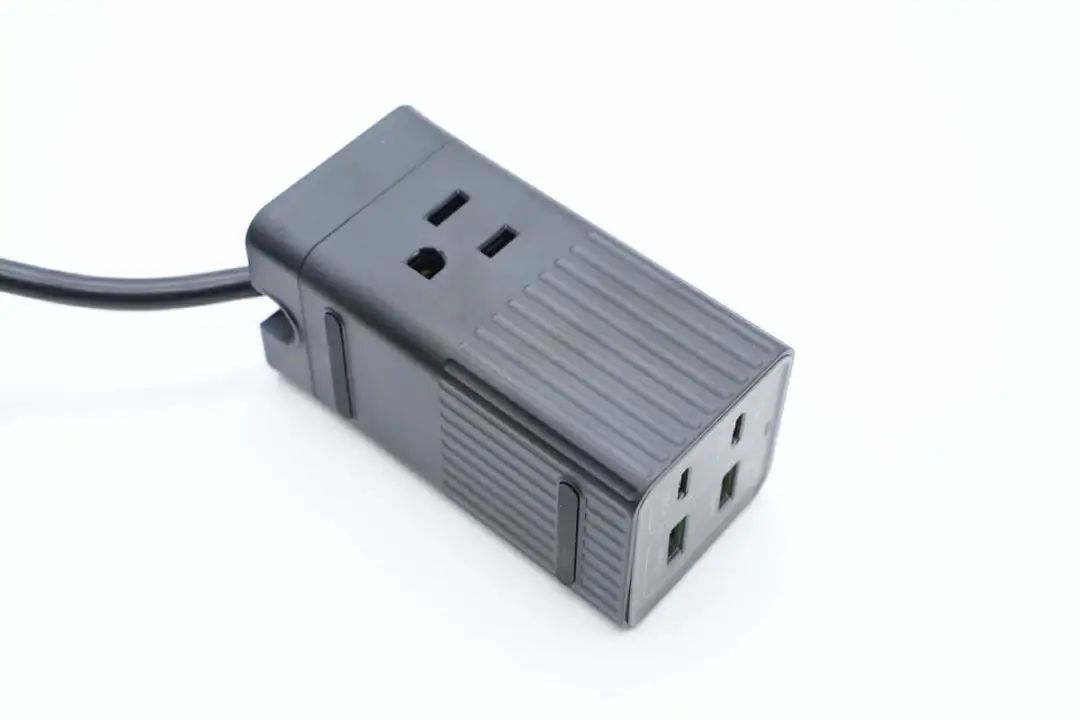

机身顶面设有一个3+2组合插口，边缘外壳印有PD65W字样。

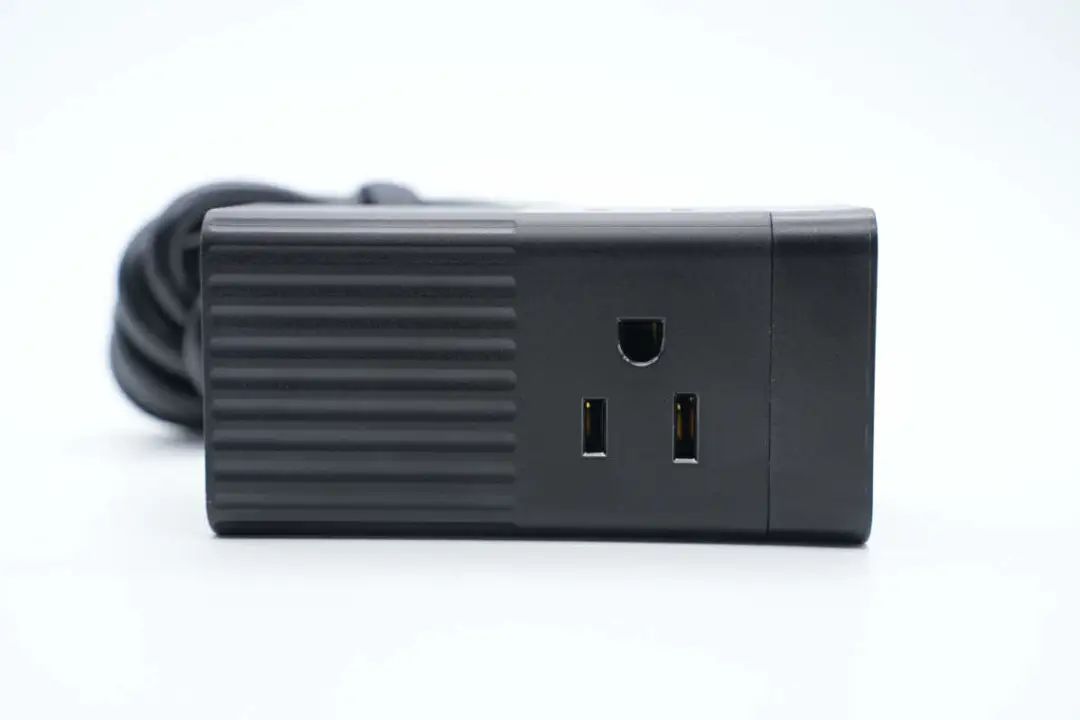

机身两侧也各有一个3+2组合插口，也就是产品总共配备了三组。

机身底部贴有防滑垫，保证使用时不滑动。

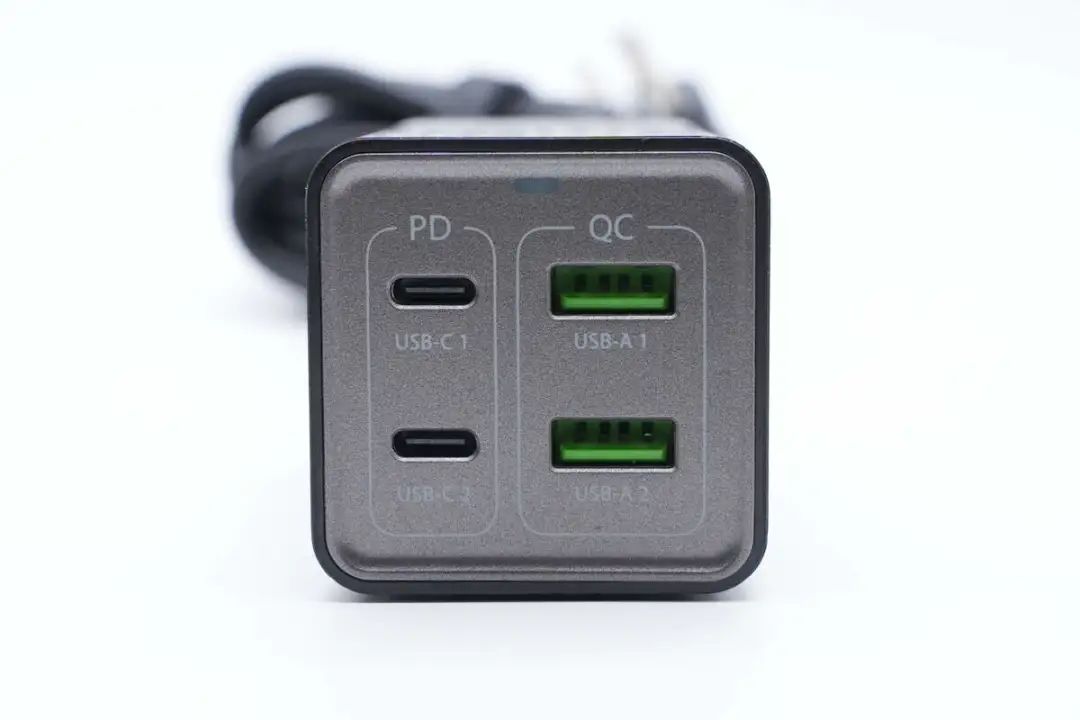

输出端采用银灰色盖板装饰，配有2A2C四个USB接口以及指示灯，接口旁印有相应的标识方便用户使用。

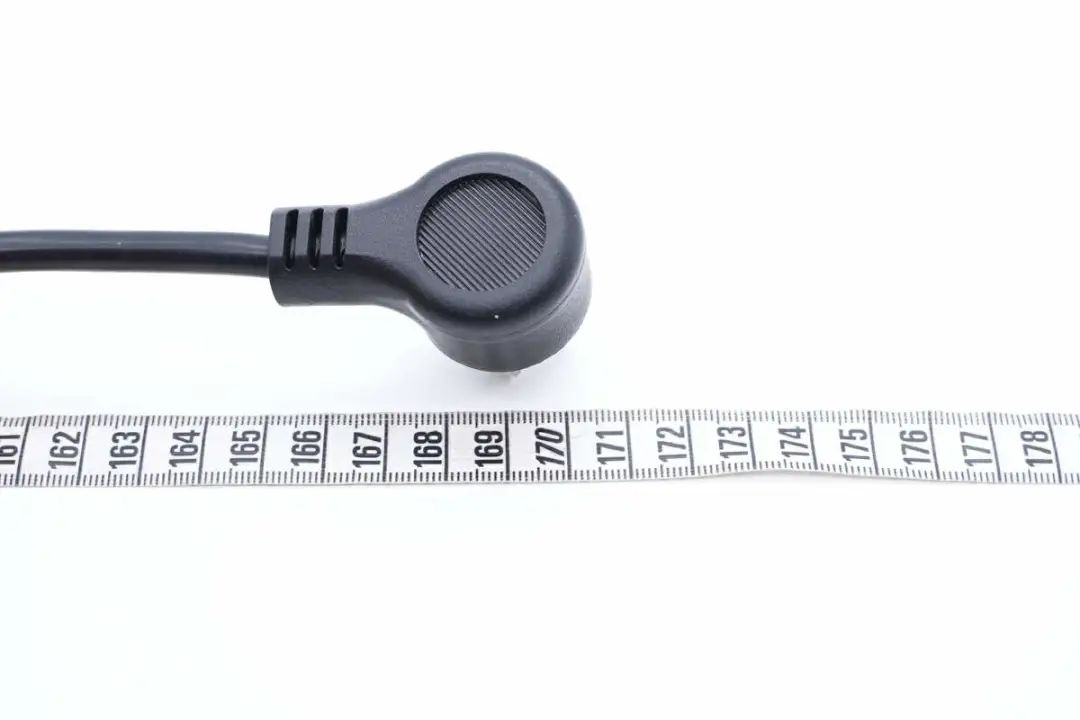

测得电源线长度约为1.7米。

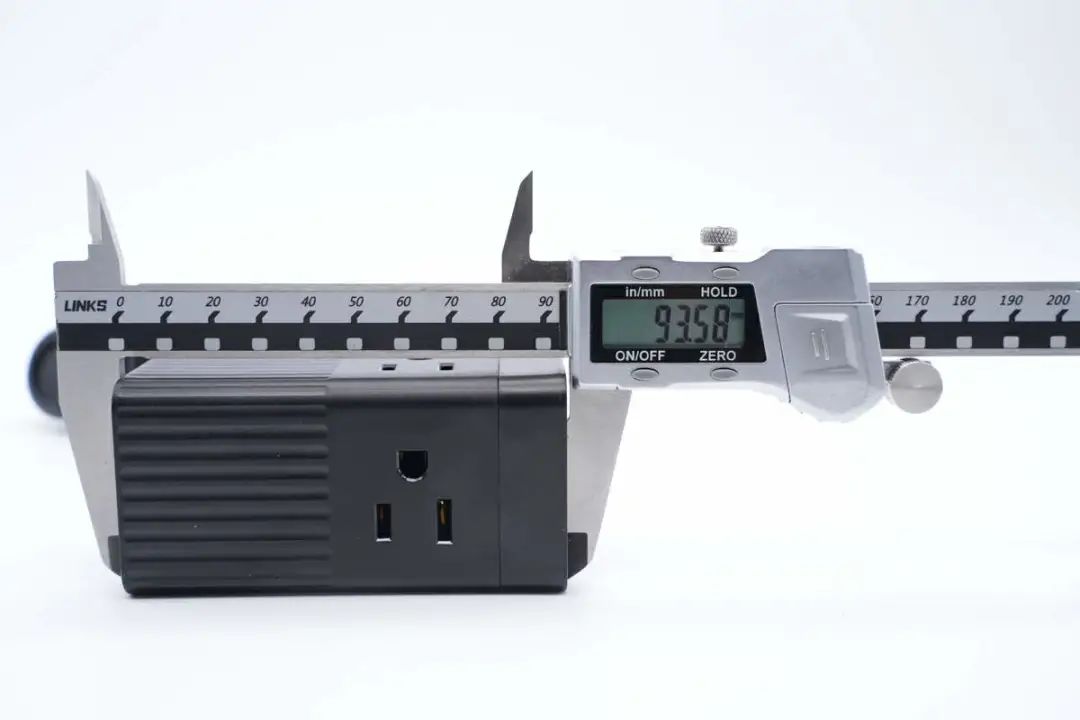

插座机身长度为93.58mm。

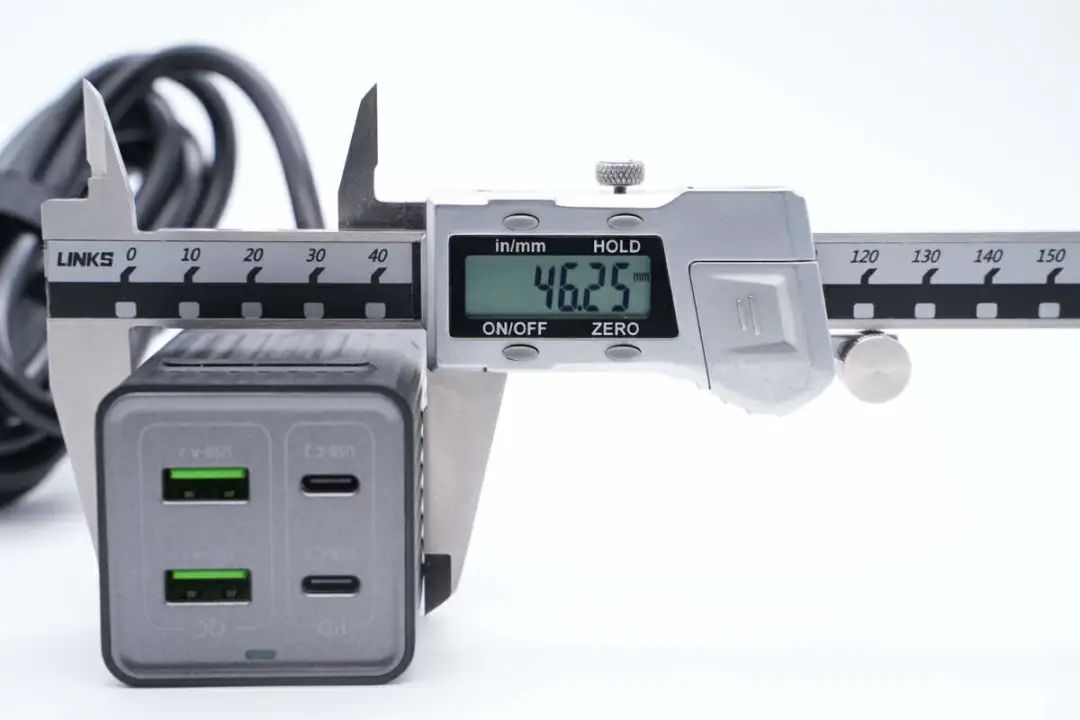

宽度为46.25mm。

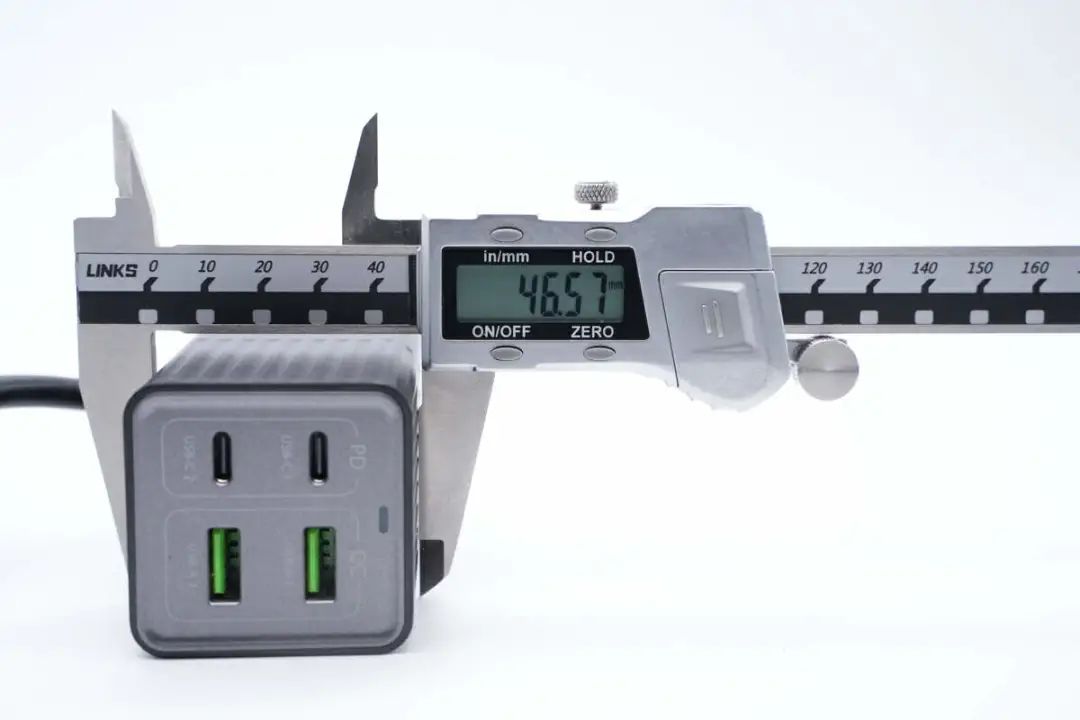

厚度为46.57mm。

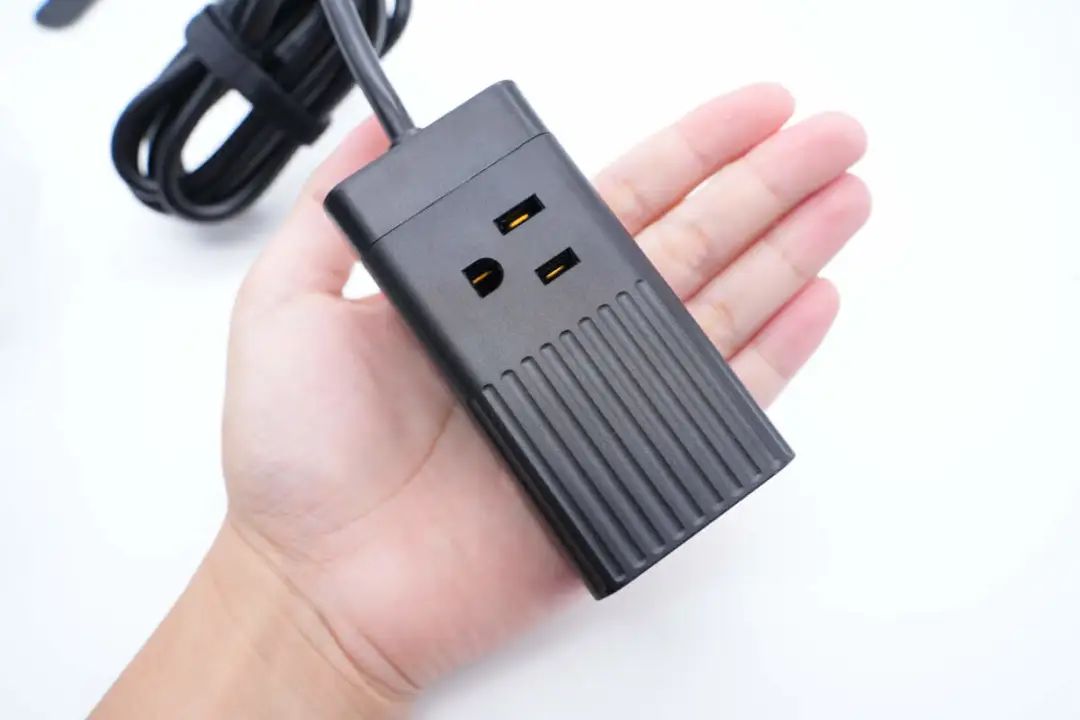

产品拿在手上的大小直观感受。

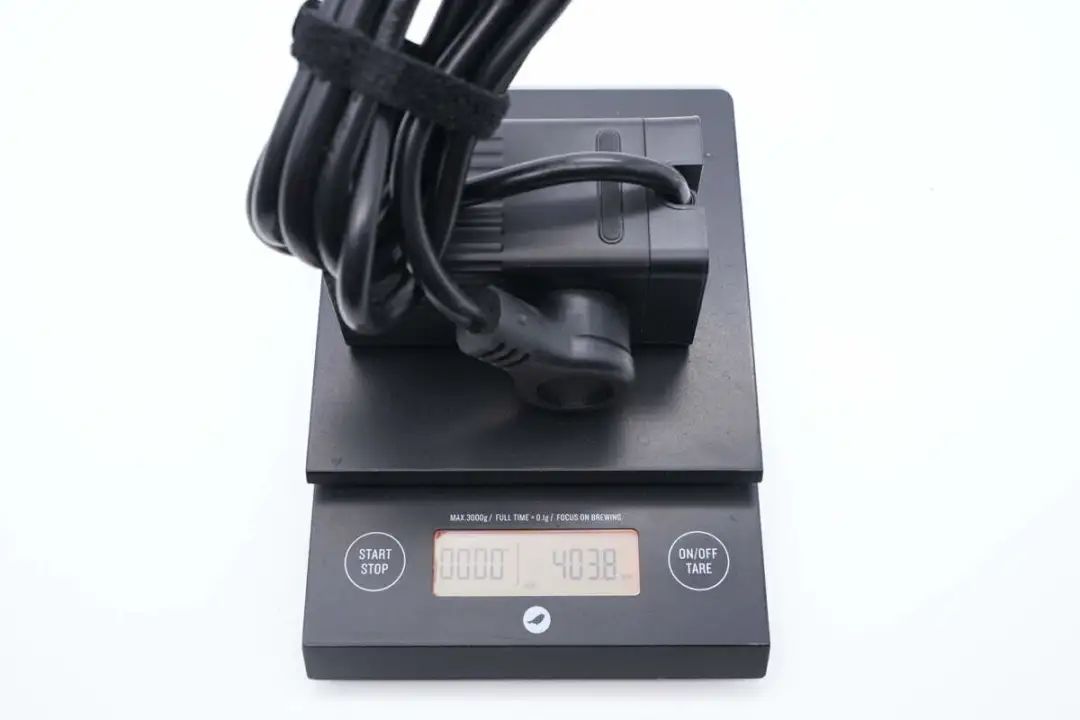

另外测得产品总重量约为404g。

接通电源，插座指示灯亮蓝光。

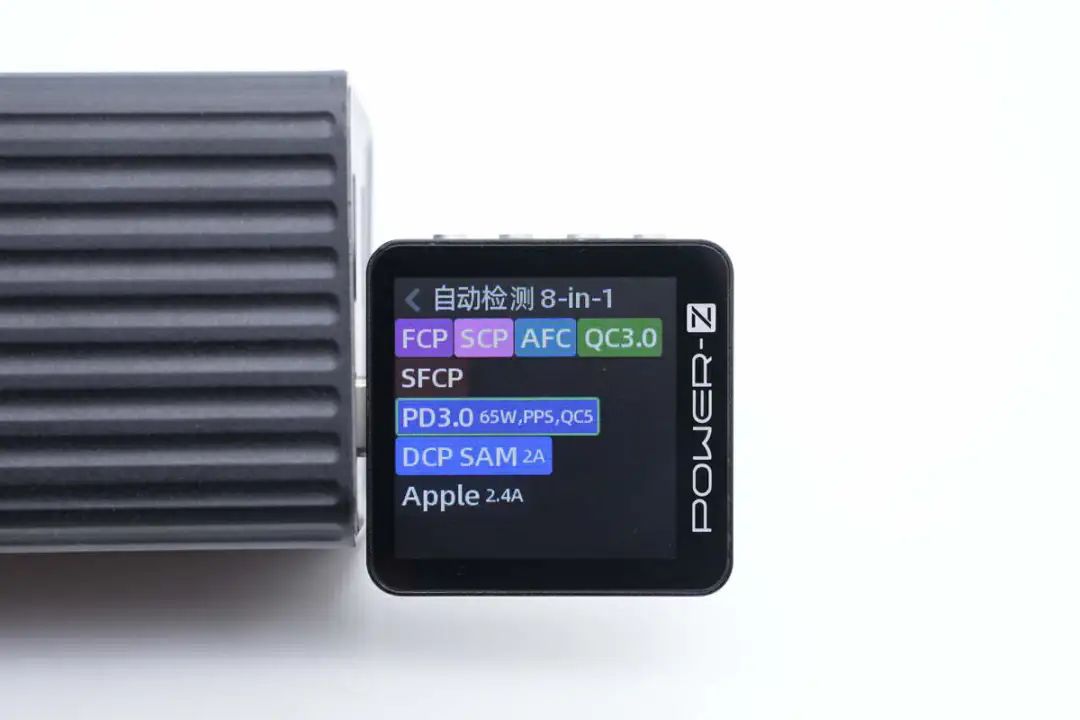

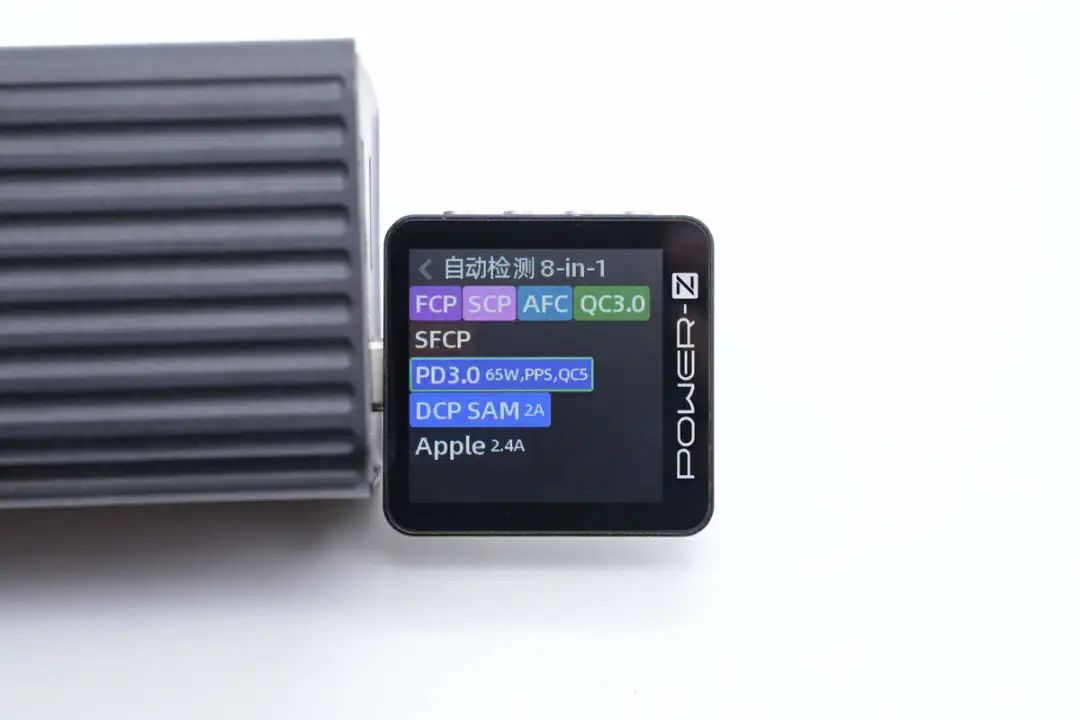

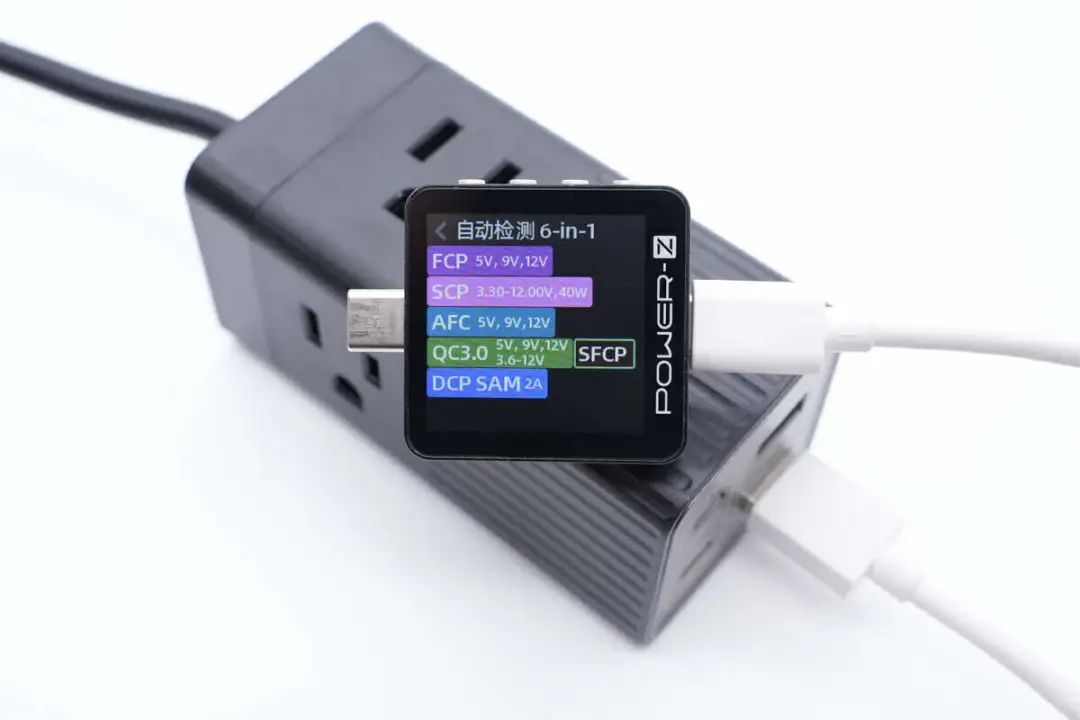

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/5、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

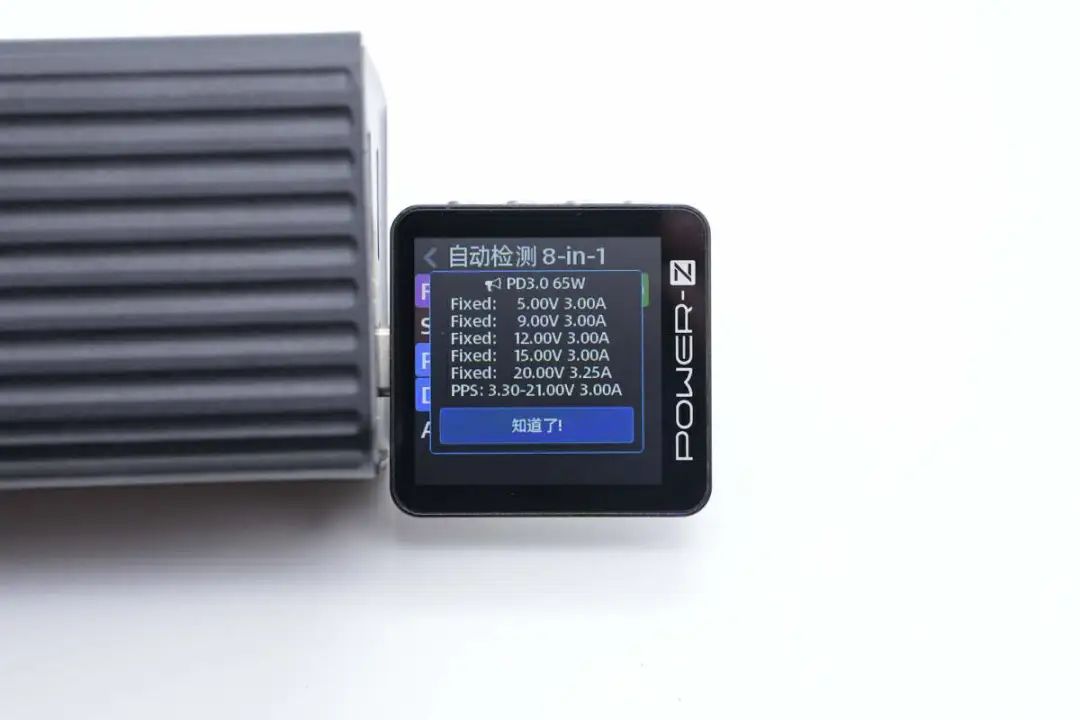

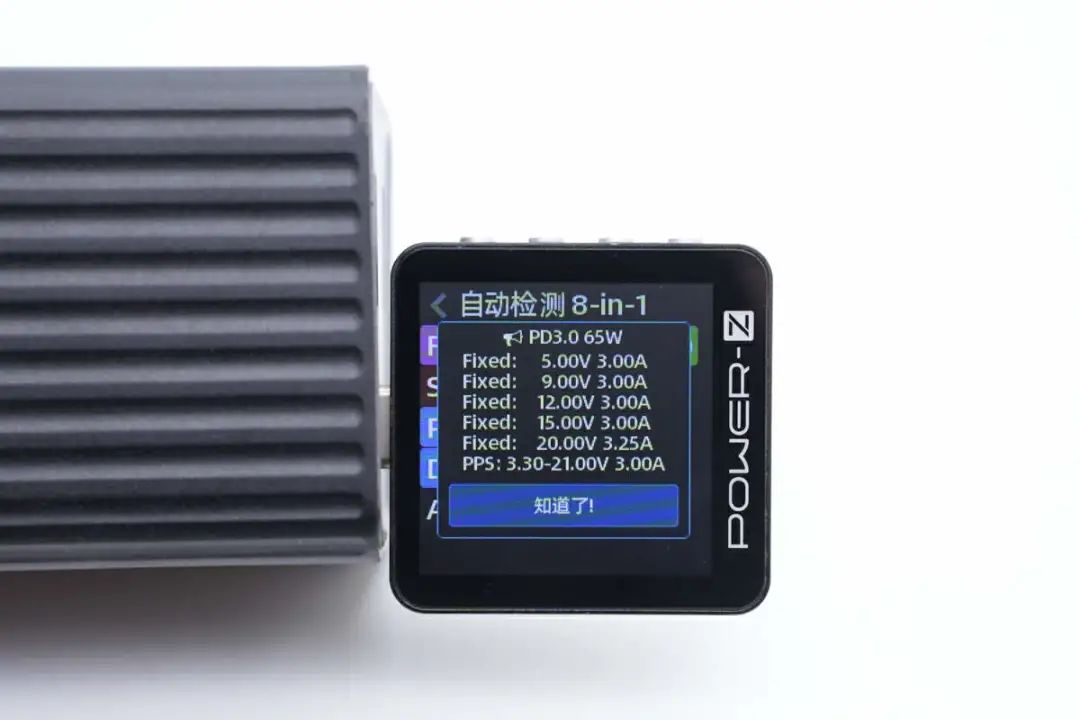

此外PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。

测得USB-C2口兼容协议和USB-C1口的一样。

此外PDO报文也完全相同，两个USB-C口支持功率盲插。

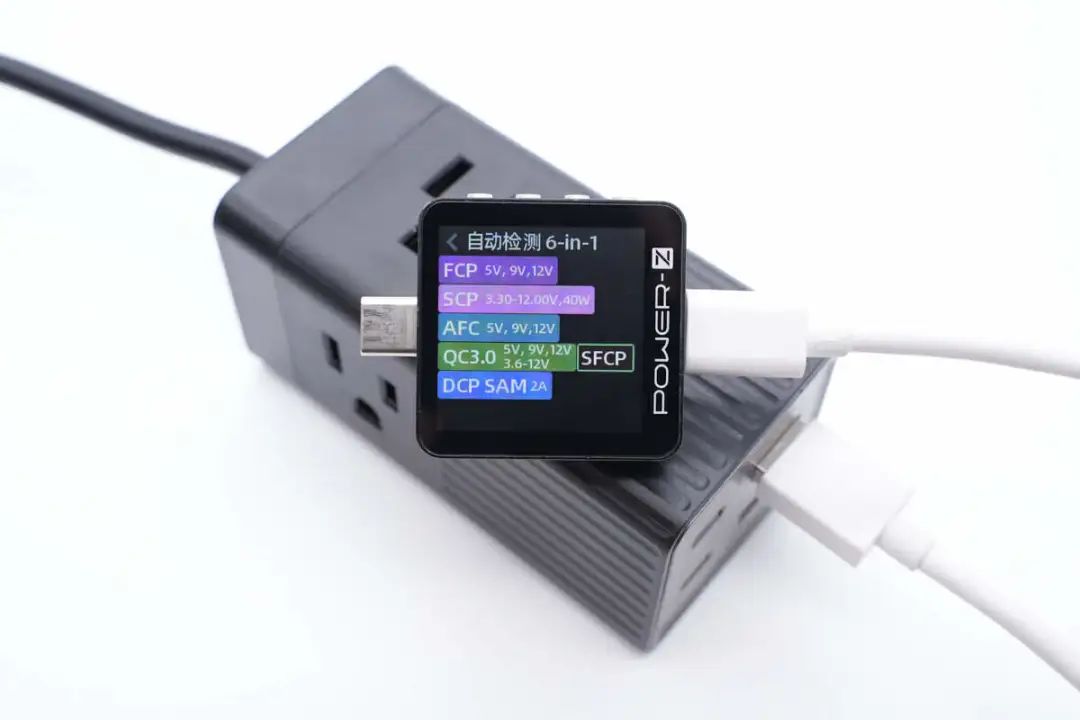

测得USB-A1口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、SAM 2A充电协议。

最后测得USB-A2口兼容协议和USB-A1口的相同。

易胜电子65W氮化镓延长线插座拆解

在对这款延长线插座的外观和输出协议进行测试后，下面就进行拆解，一起看看内部的做工和用料。

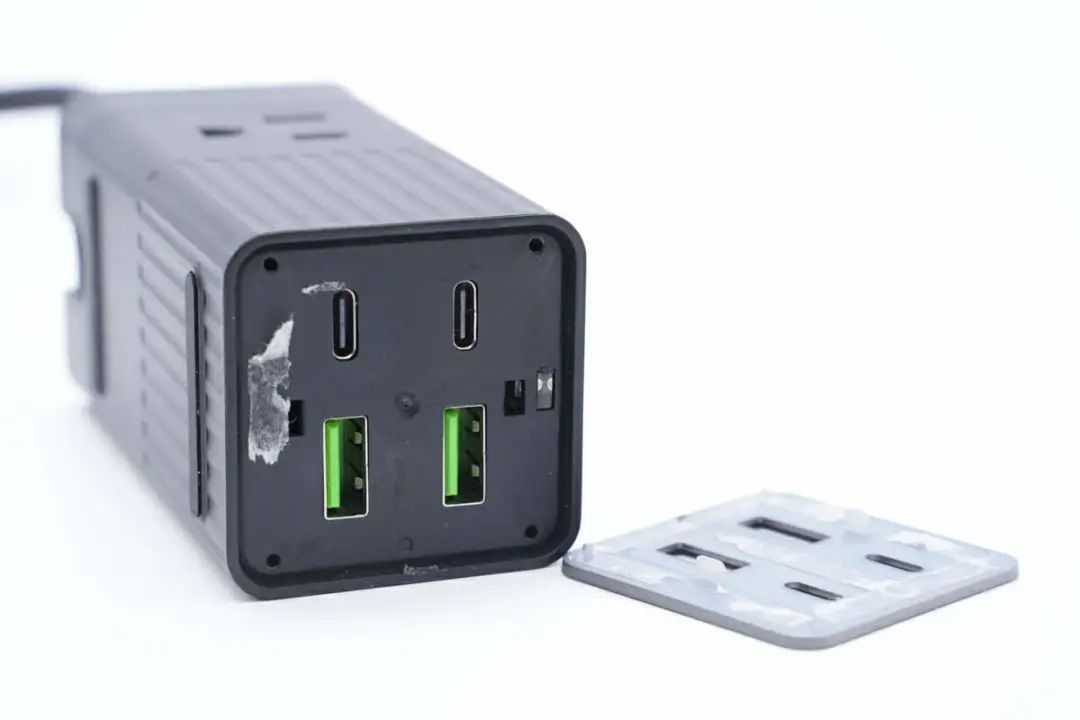

首先拆下快充接口处的装饰面板，采用双面胶固定。

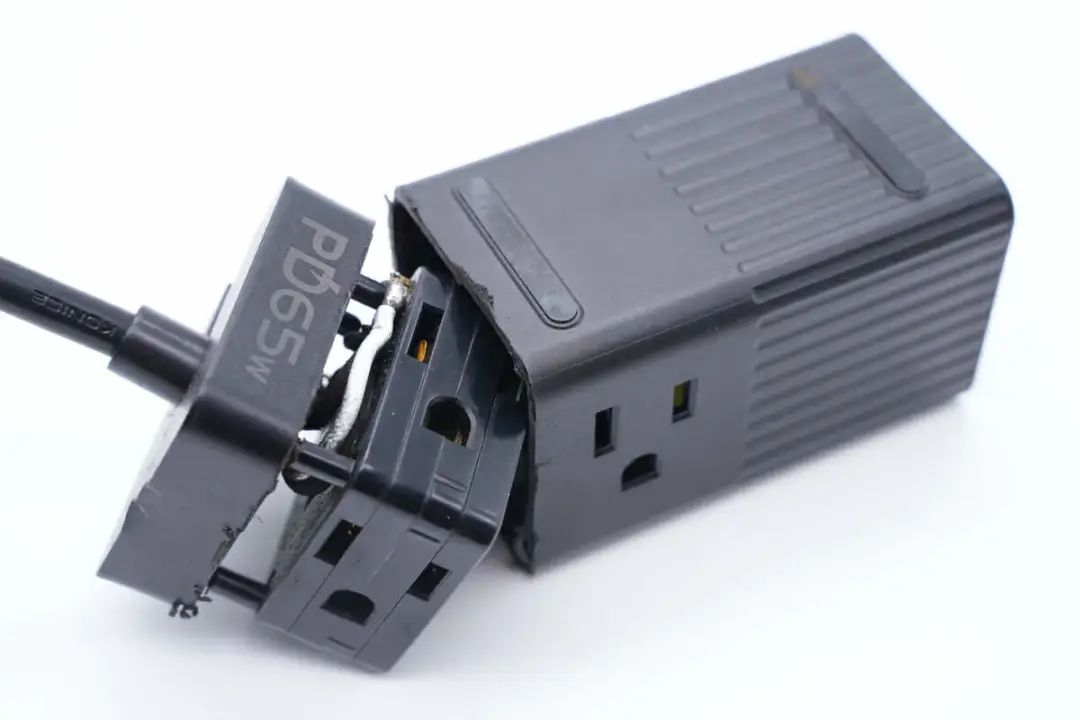

沿壳体接缝使用切割机切开外壳，露出内部插座模块。

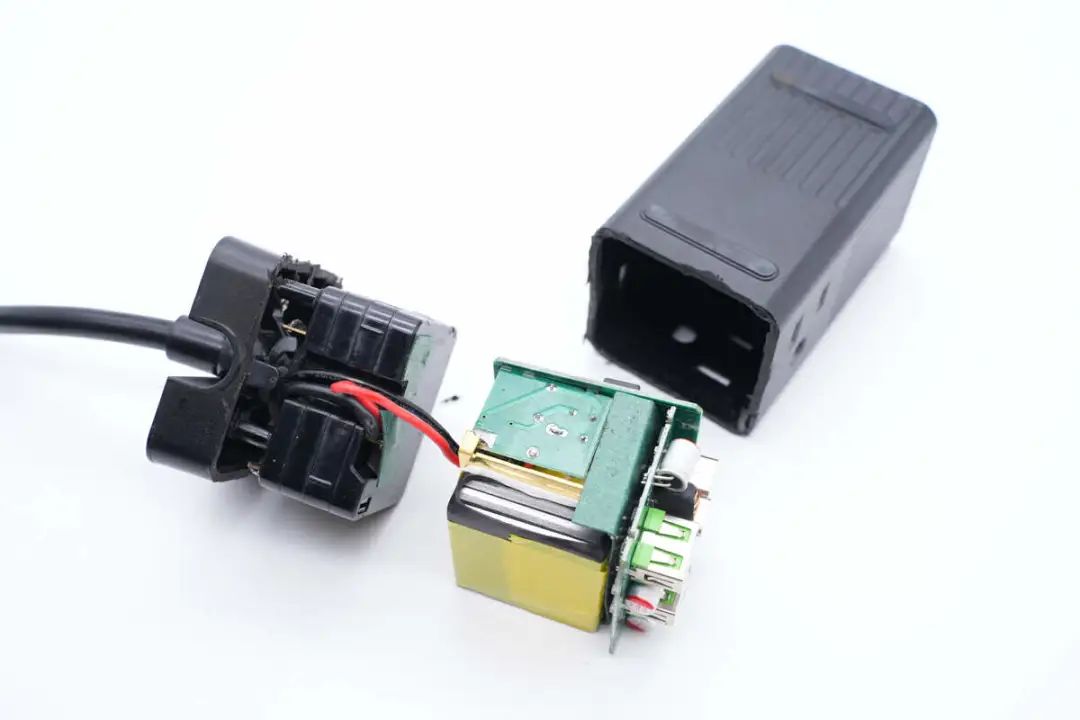

从壳体内部抽出快充模块。

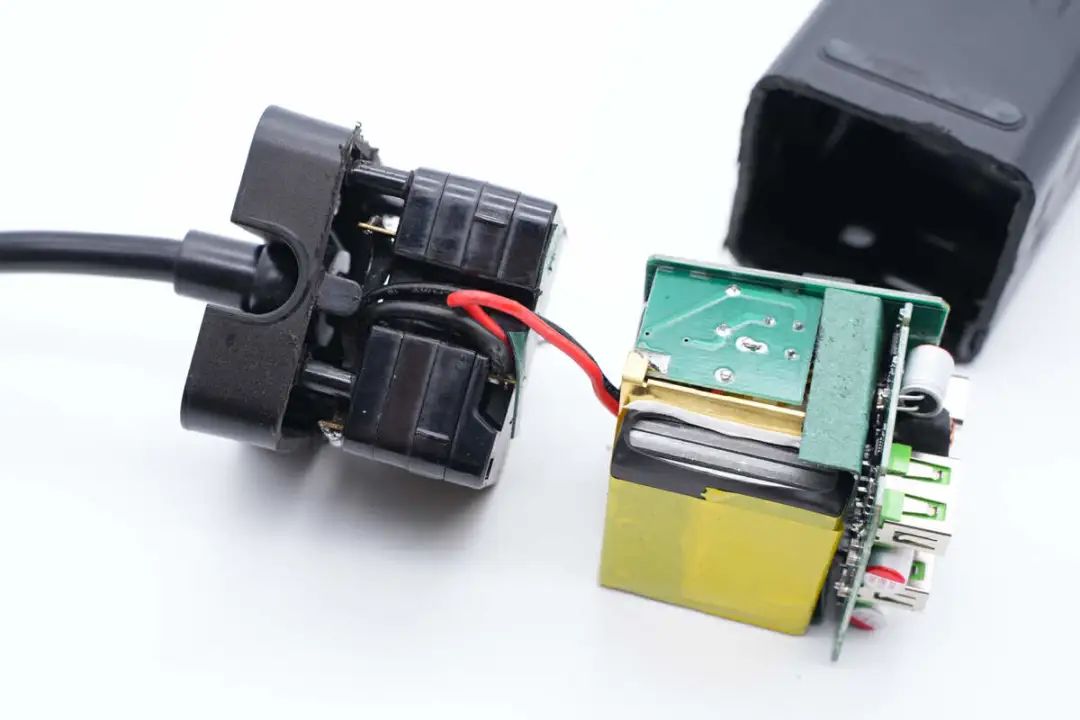

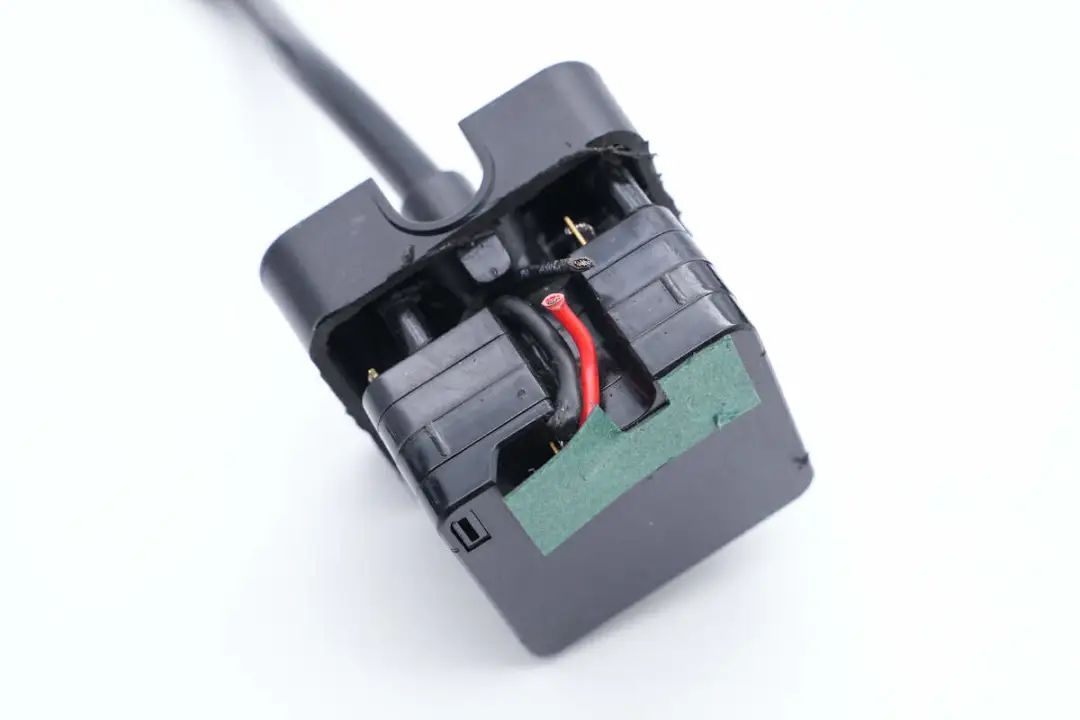

插座模块与快充模块通过导线连接供电。

插座模块采用一体铜带制作，电阻更低不易发热，导线焊接连接供电。

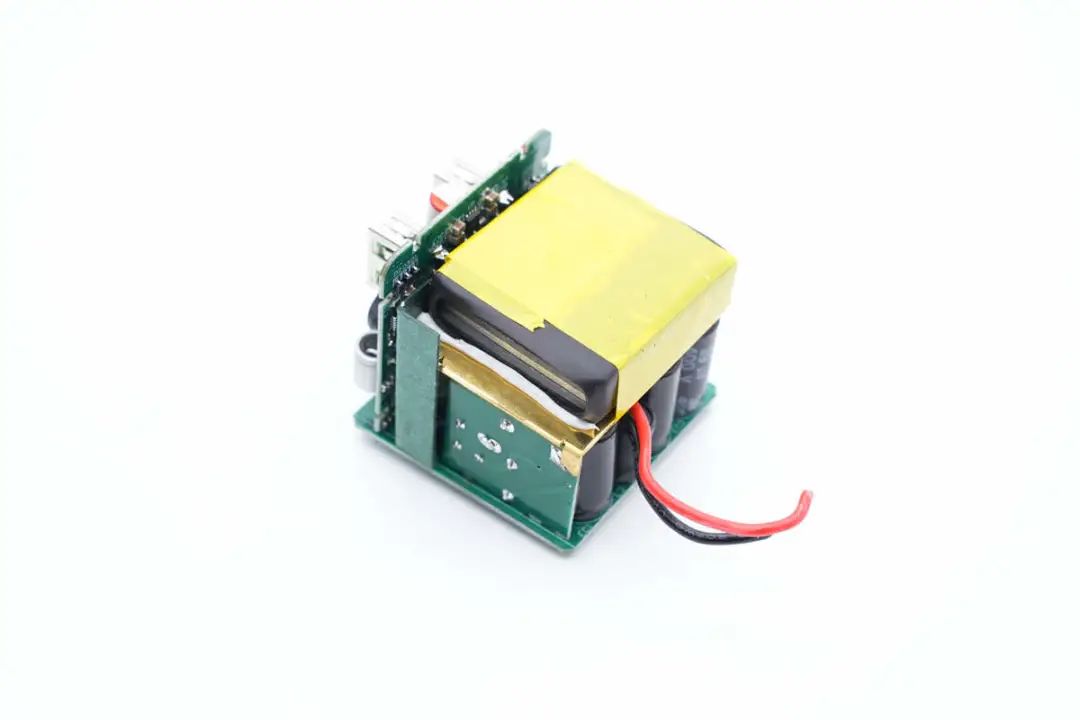

快充模块采用多块PCB焊接组成，充分利用空间，减小体积。

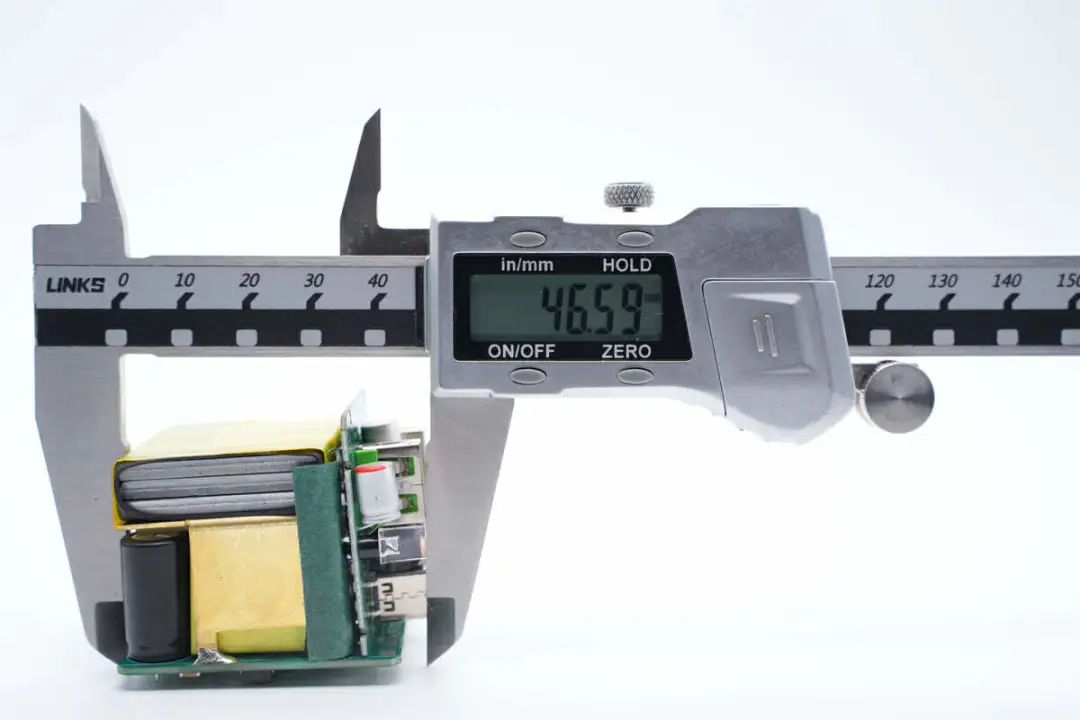

使用游标卡尺测得PCBA模块长度约为46.59mm。

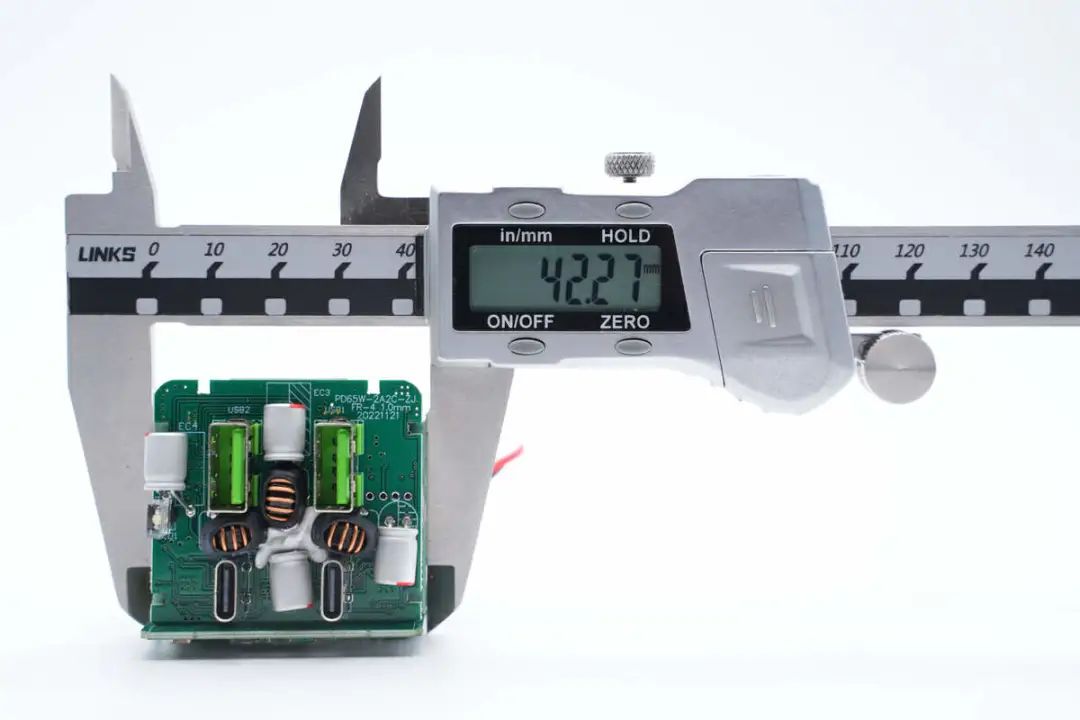

宽度约为42.27mm。

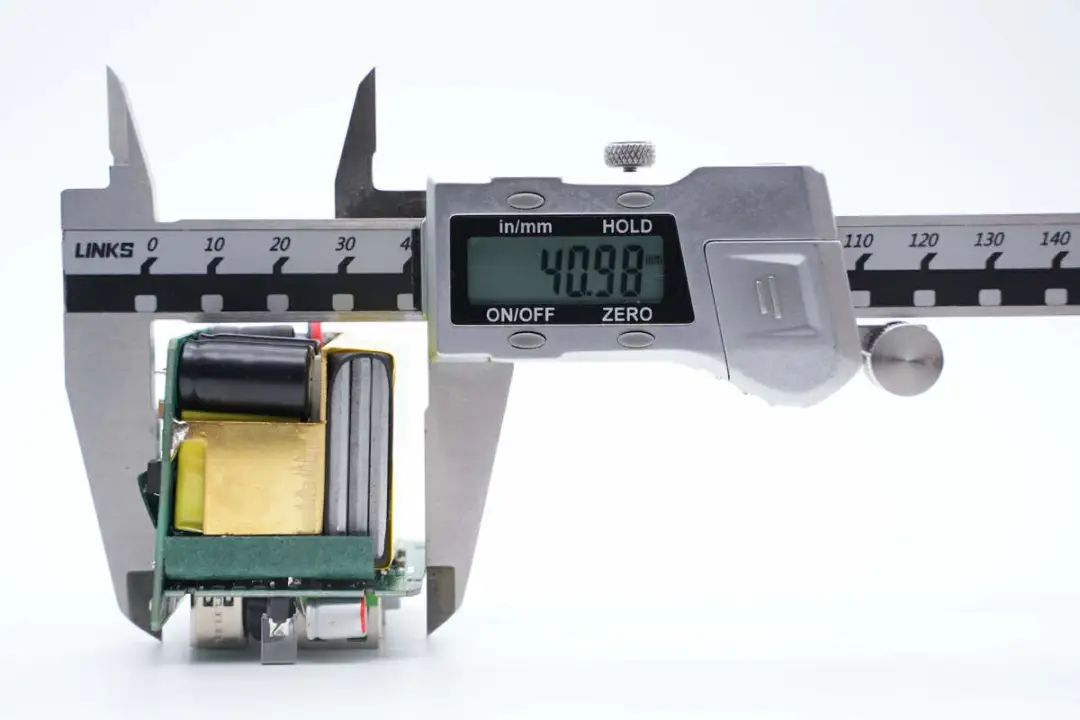

高度约为40.98mm。

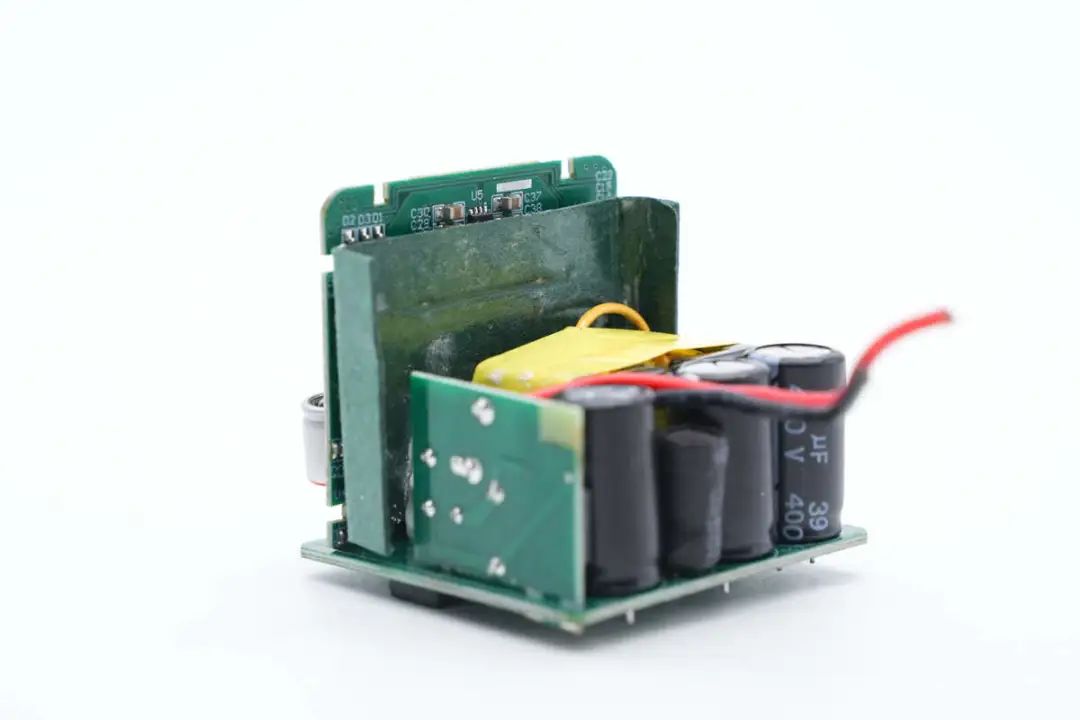

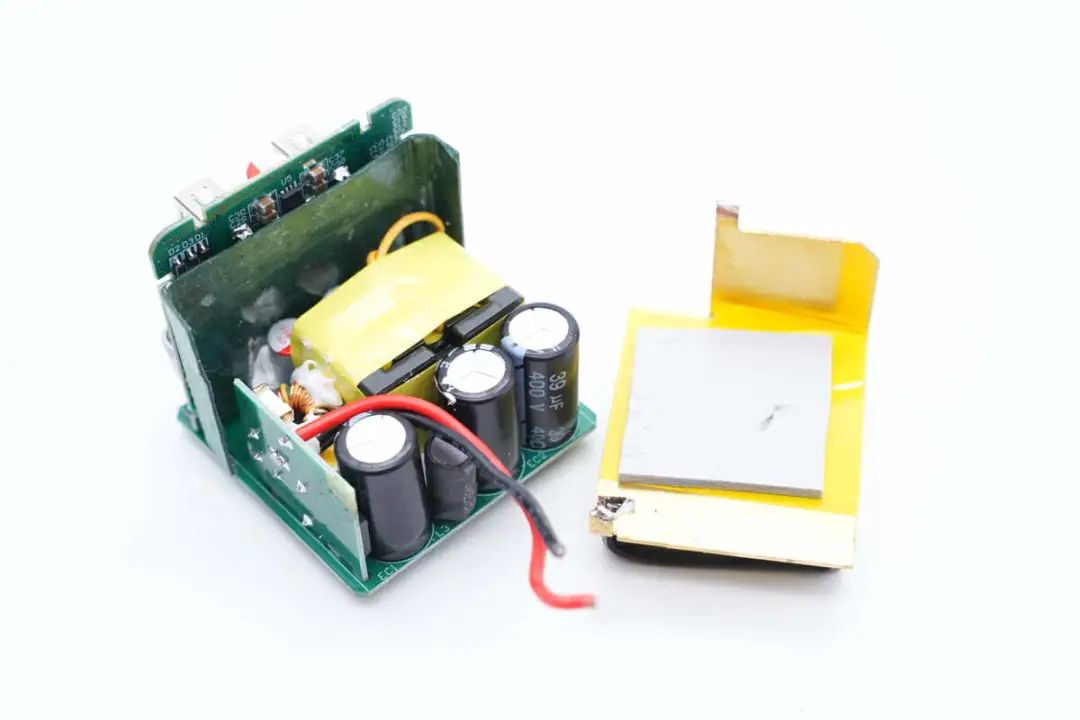

PCBA模块上面粘贴导热垫和黄铜散热片。

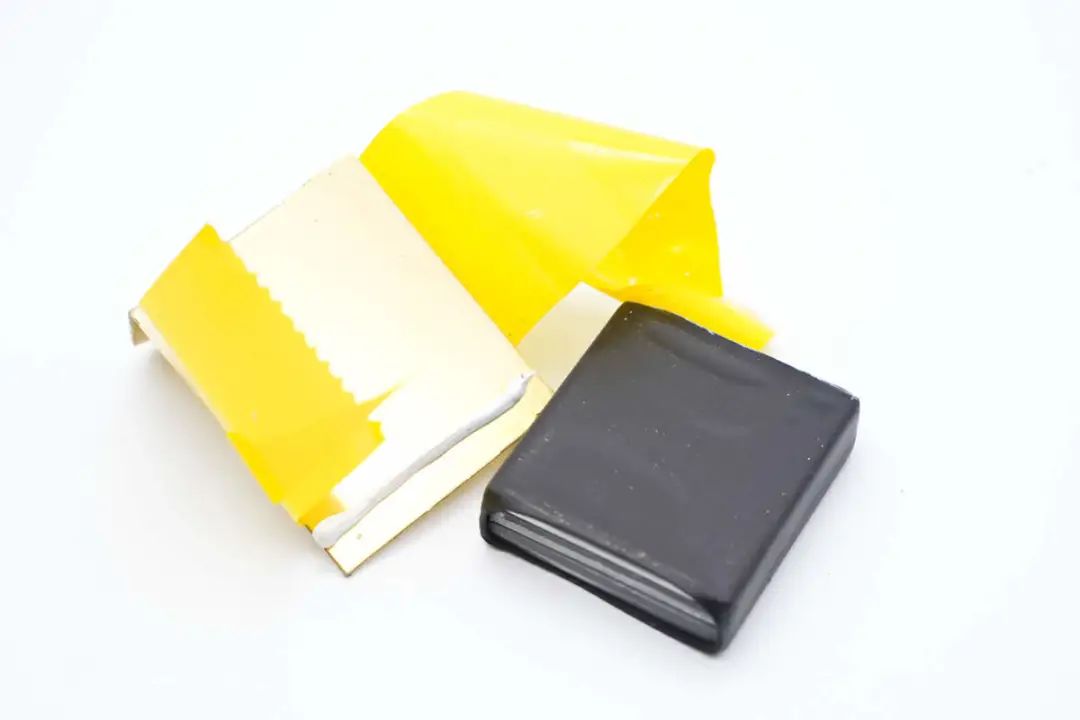

在黄铜散热片外侧使用胶带固定配重铁块。

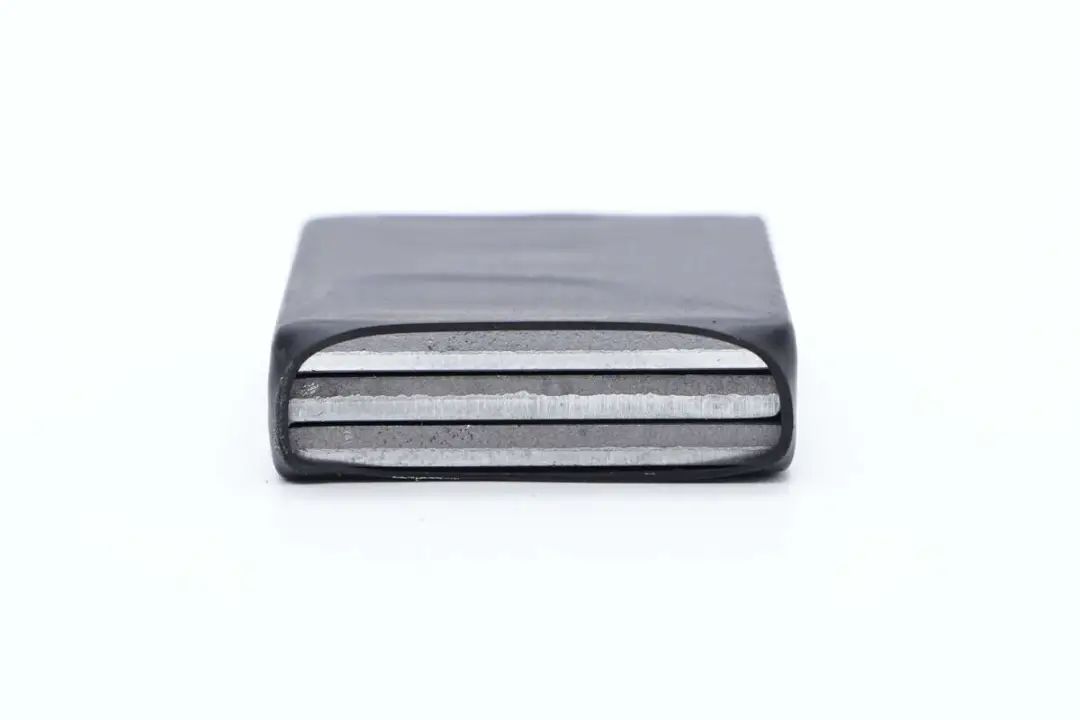

配重铁块采用热缩管包裹。

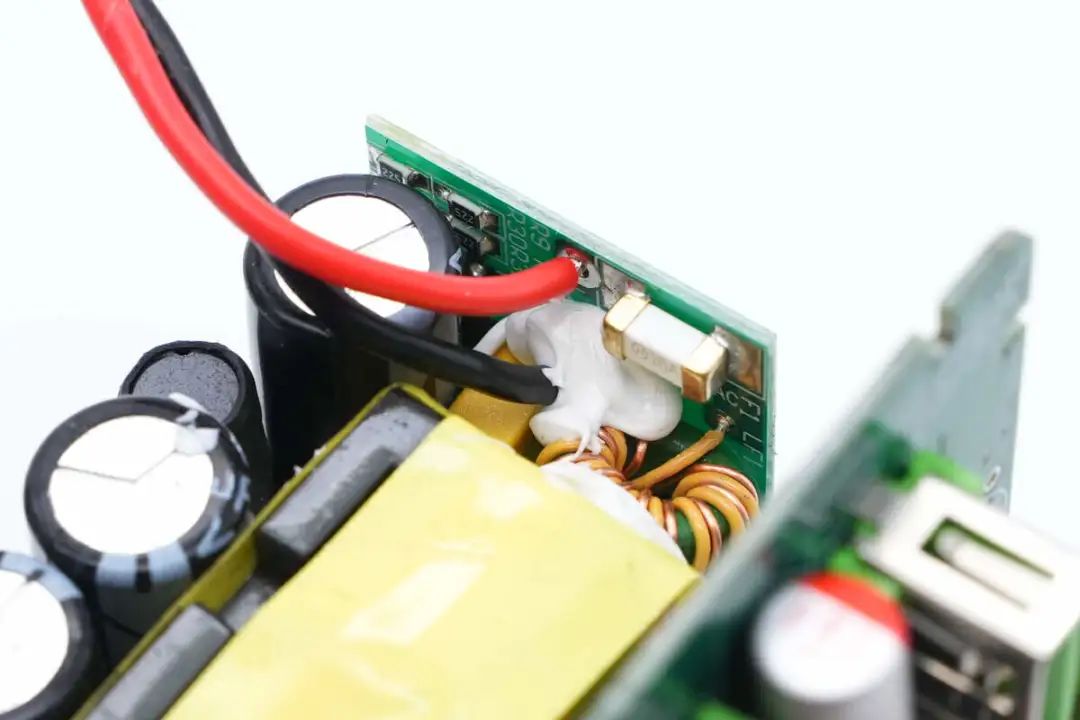

交流输入线焊接在侧面的小板上，小板之间通过青稞纸绝缘。

导线焊点涂胶加固，在小板上还焊接贴片保险丝和共模电感等元件。

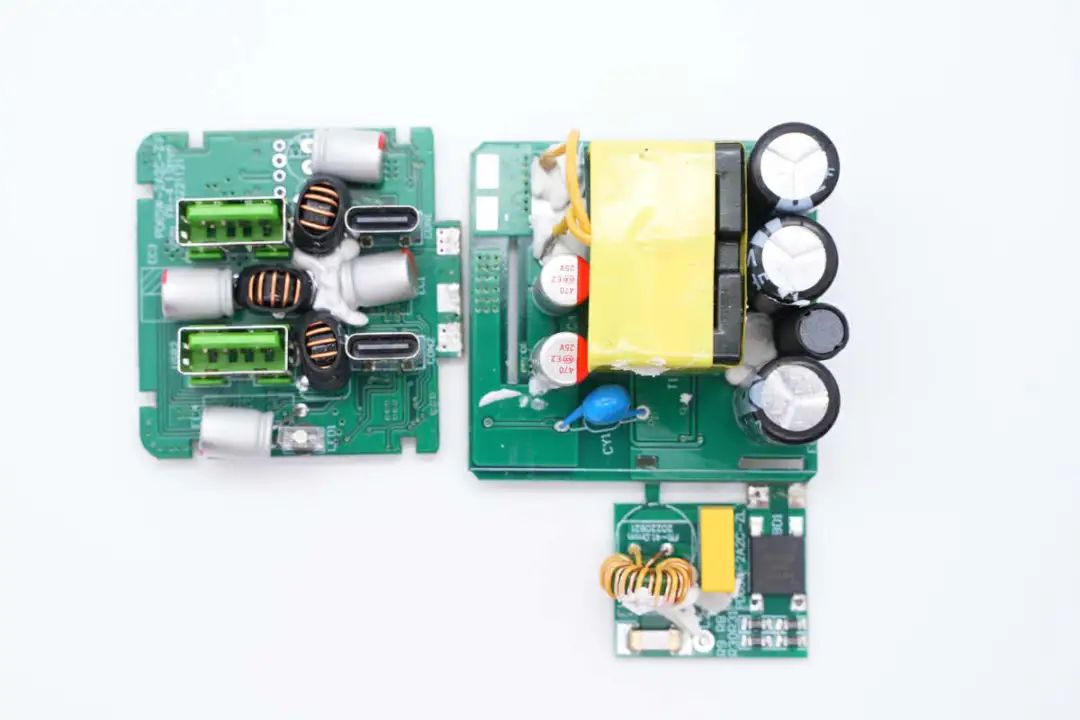

拆焊分开三块小板，其中左上角小板为输出降压小板，焊接USB-A和USB-C母座，右上角为开关电源小板，焊接滤波电容，变压器等，右下角为输入滤波小板。

通过对PCBA模块的观察发现，这款氮化镓充电器采用反激开关电源搭配同步整流，固定电压输出。输出采用三路同步降压电路实现四个接口的快充输出。下面我们就从输入端开始了解快充模块的设计和用料。

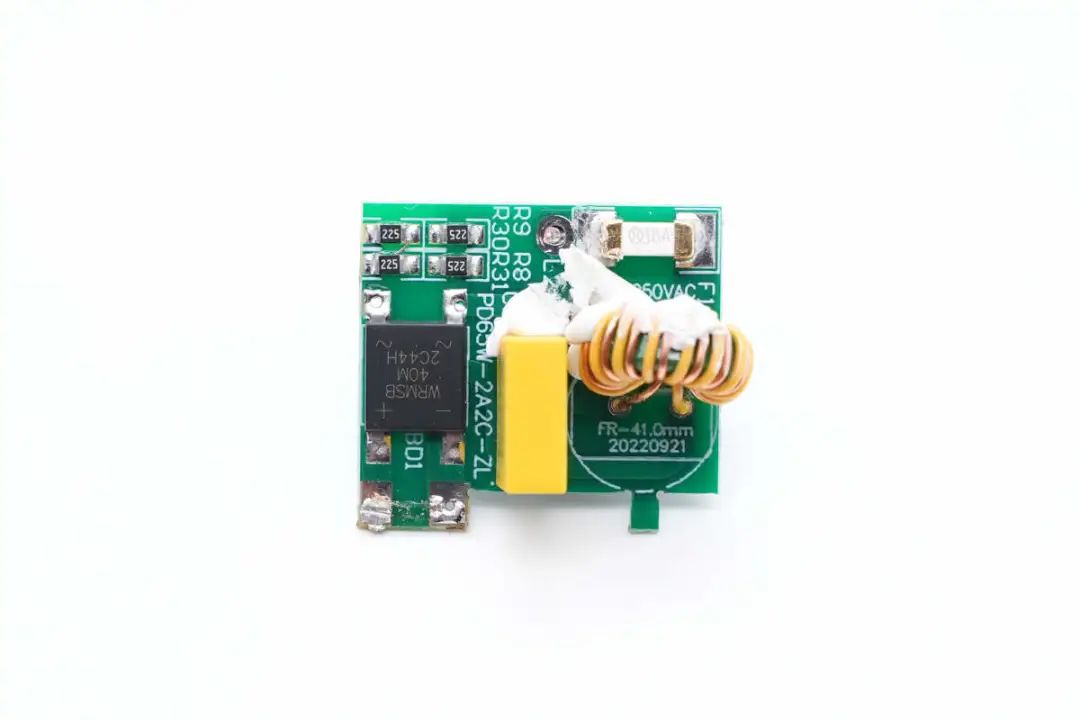

输入端小板焊接保险丝，共模电感，安规X2电容和整流桥。

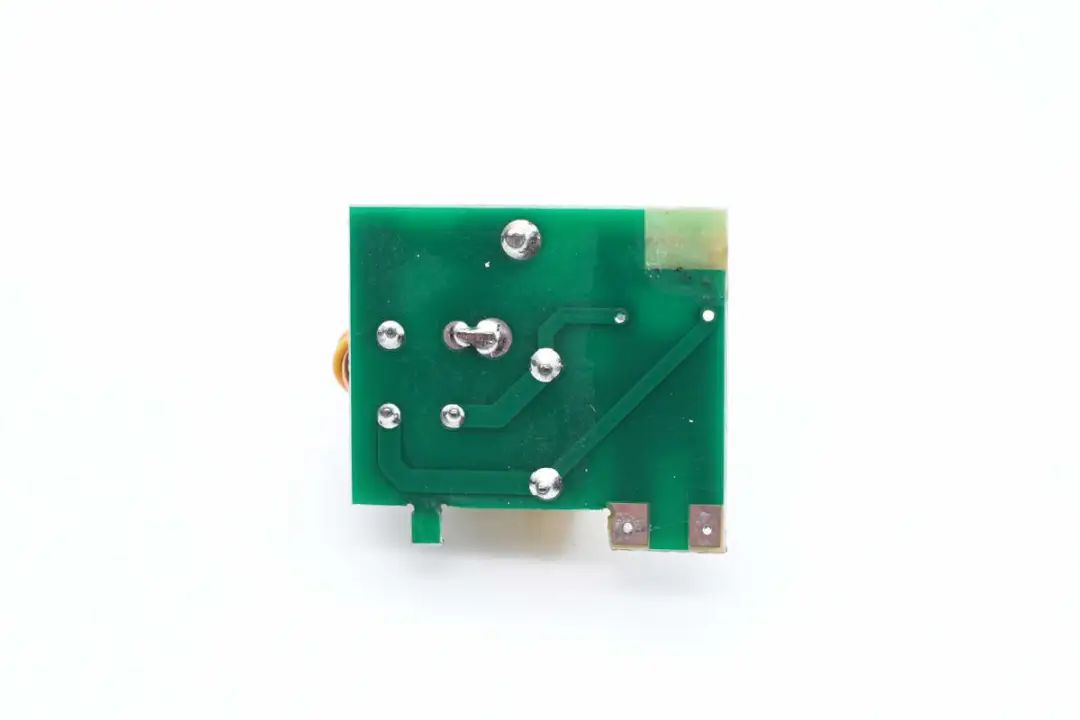

小板背面没有焊接元件。

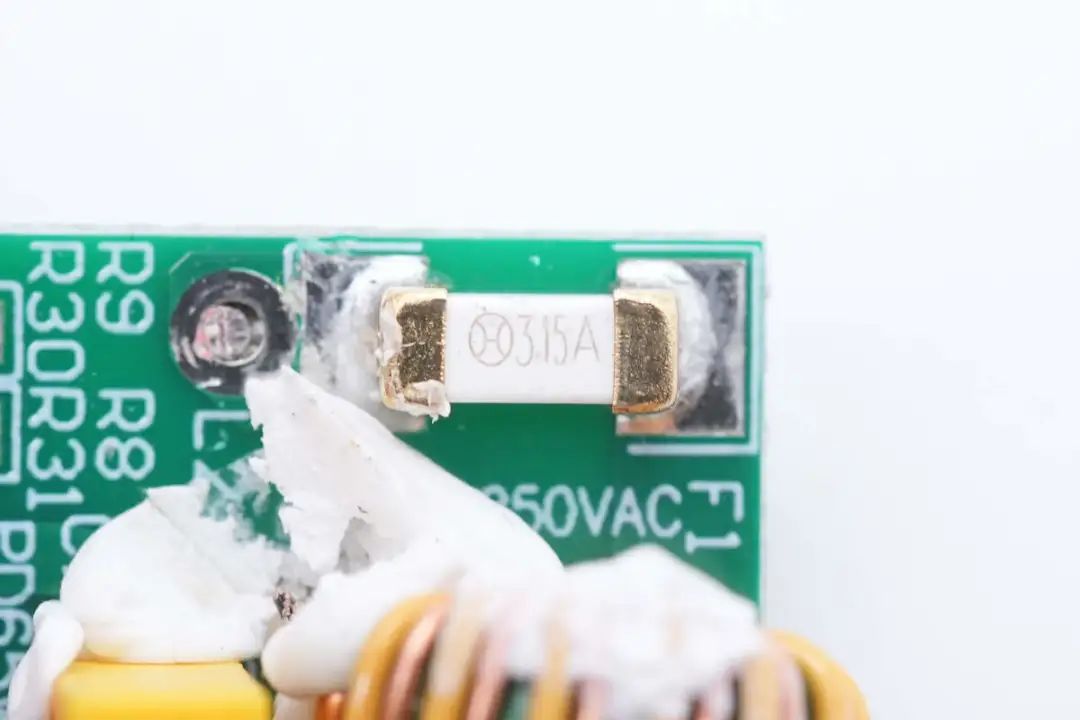

输入端保险丝规格为3.15A 250V。

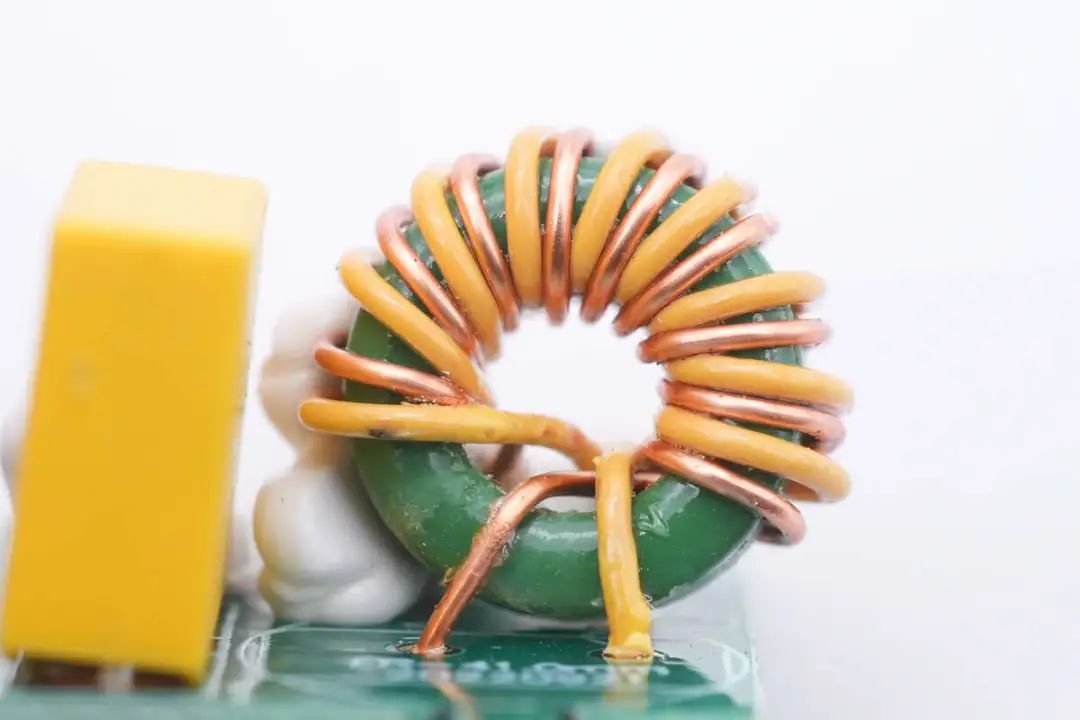

共模电感采用漆包线和绝缘线绕制。

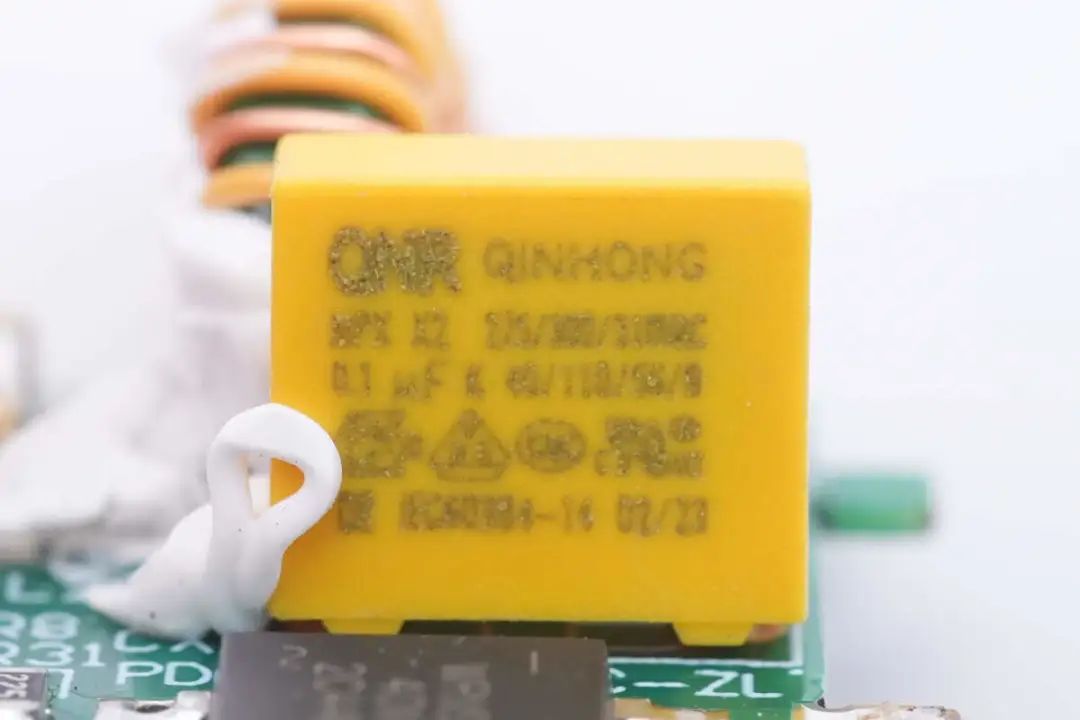

安规X2电容来自QNR勤宏，规格为0.1μF。

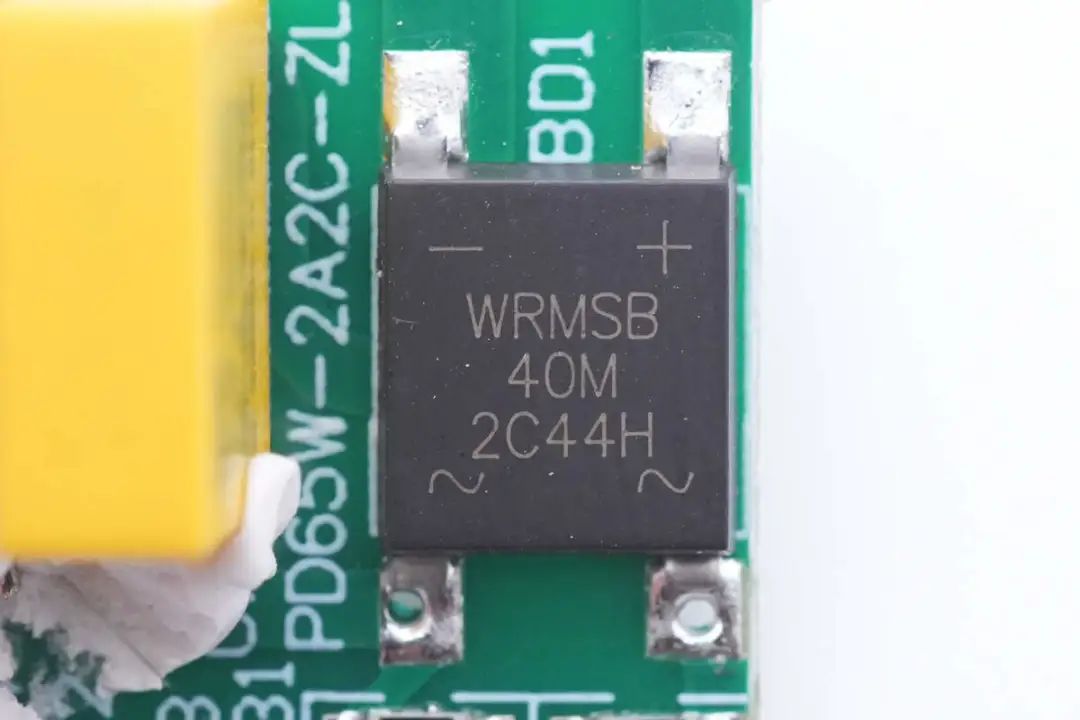

输入端WRMSB40M整流桥来自深圳市沃尔德实业有限公司，规格为4A 1000V。WRMSB40M这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

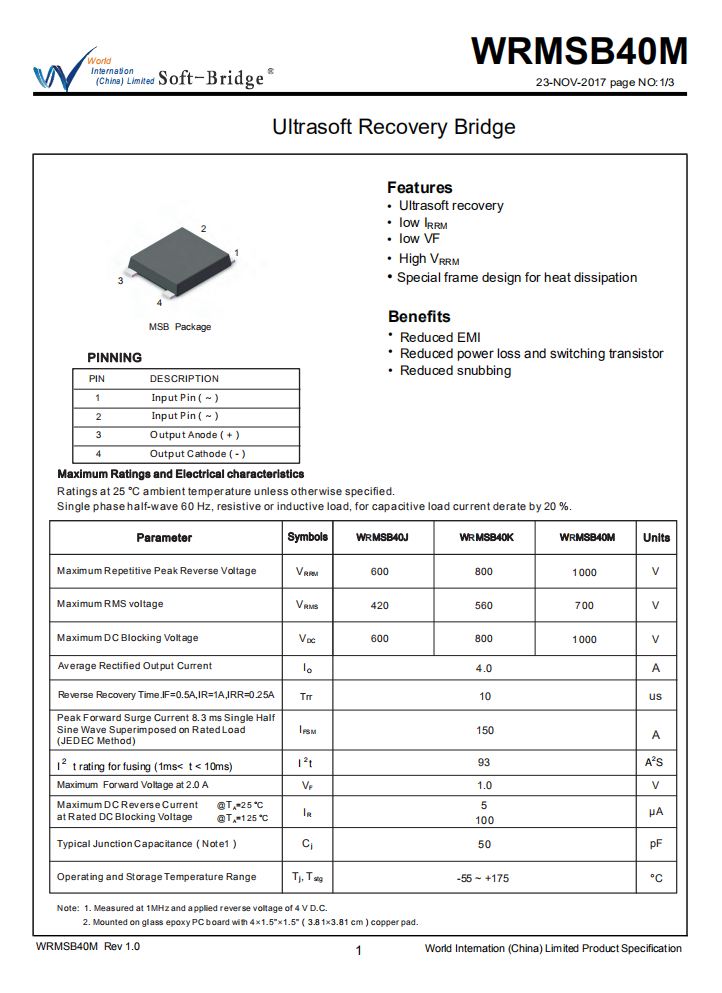

沃尔德 WRMSB40M 详细资料。

充电头网了解到，沃尔德软桥还被OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。

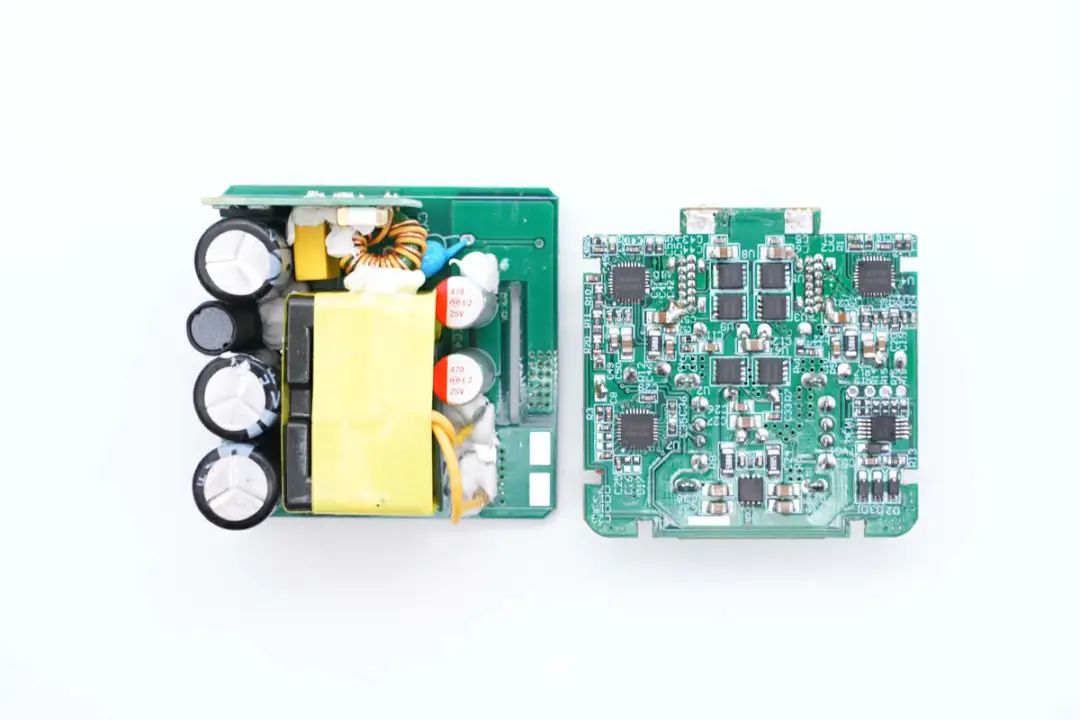

开关电源小板和输出降压小板一览。

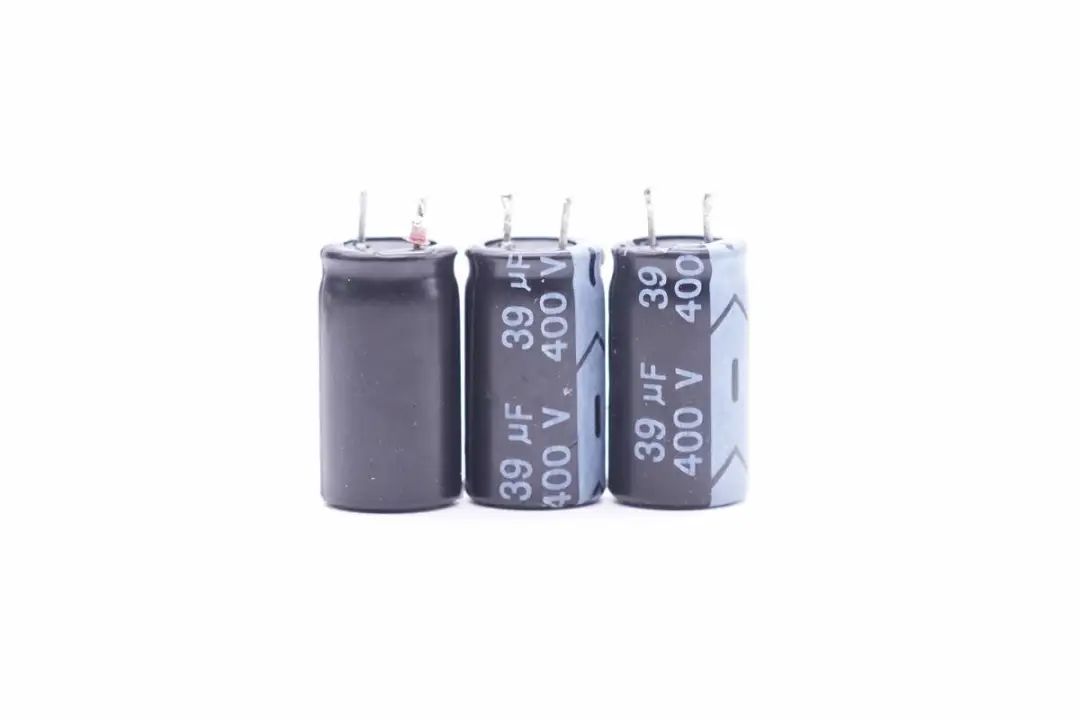

三颗高压滤波电容规格为39μF 400V。

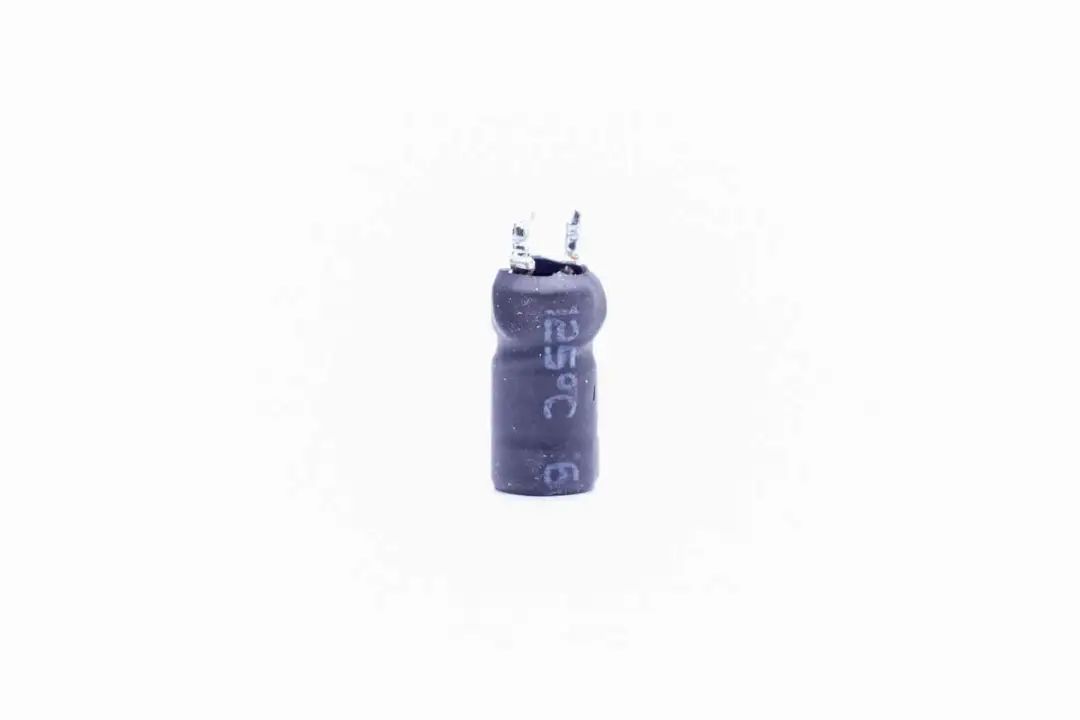

差模电感采用工字磁芯绕制，外套热缩管绝缘。

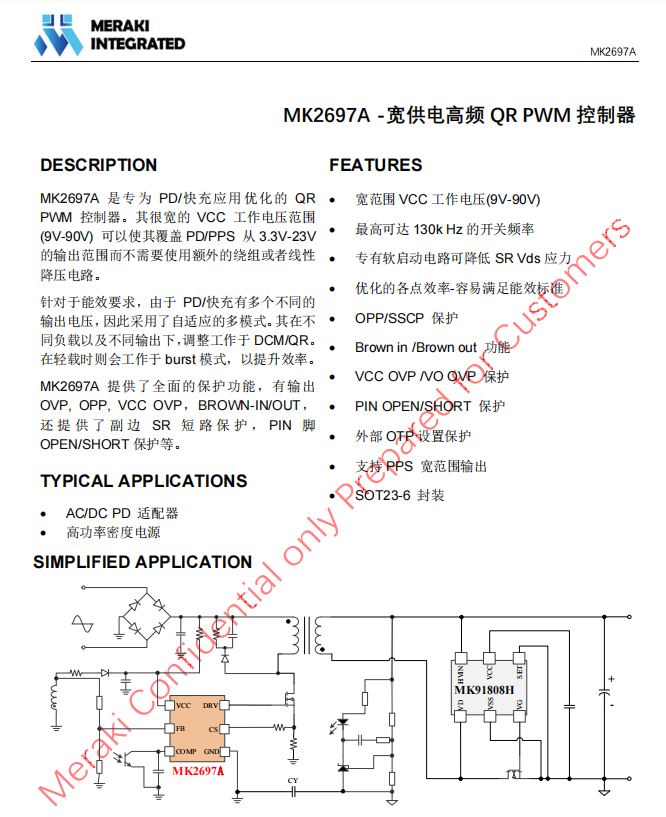

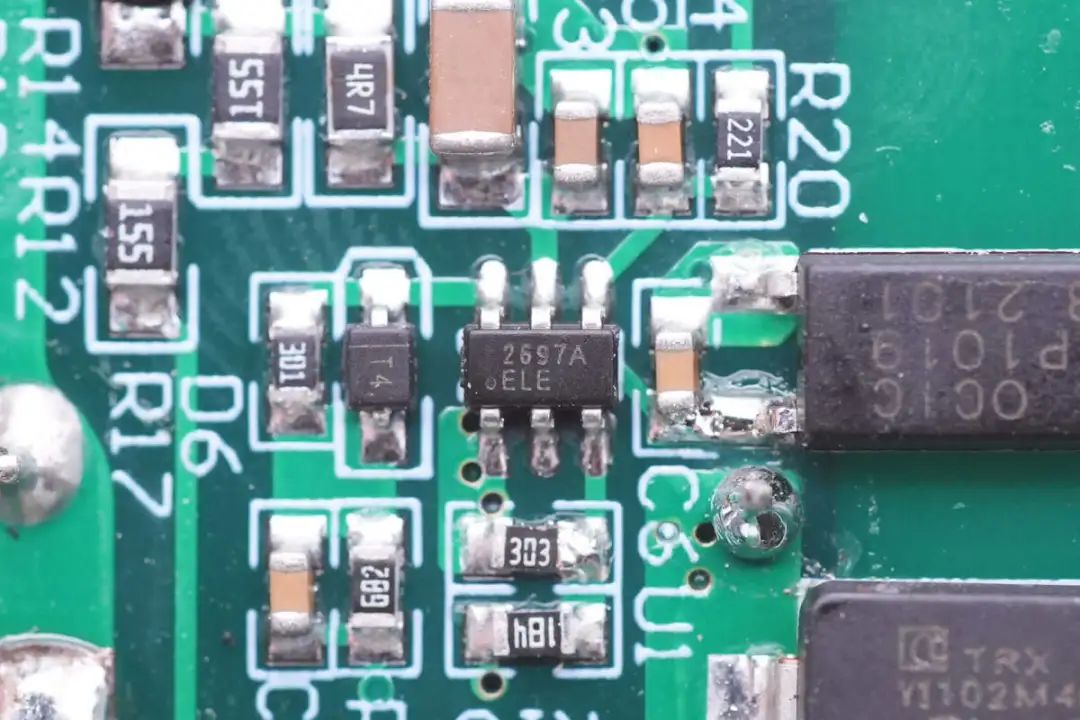

开关电源主控芯片采用茂睿芯MK2697A，这是专为PD/快充应用优化的QR PWM控制器。其很宽的VCC工作电压范围(9V-90V)可以使其覆盖PD/PPS从3.3V-23V的输出范围而不需要使用额外的绕组或者线性降压电路。

MK2697是针对于能效要求，由于PD/快充有多个不同的输出电压，因此采用了自适应的多模式。其在不同负载以及不同输出下，调整工作于DCM/QR。在轻载时则会工作于burst模式，以提升效率。

MK2697A提供了全面的保护功能，有输出OVP，OPP，VCC OVP，BROWN-IN/OUT，还提供了副边SR短路保护， PIN脚OPEN/SHORT保护等。

充电头网拆解了解到，采用茂睿芯快充方案的还有华科生迷你33W快充、倍思20W 1A1C快充充电器、爱莎瓦特65W 2A1C氮化镓快充、air-J 18W 1A1C快充充电器等产品采用。

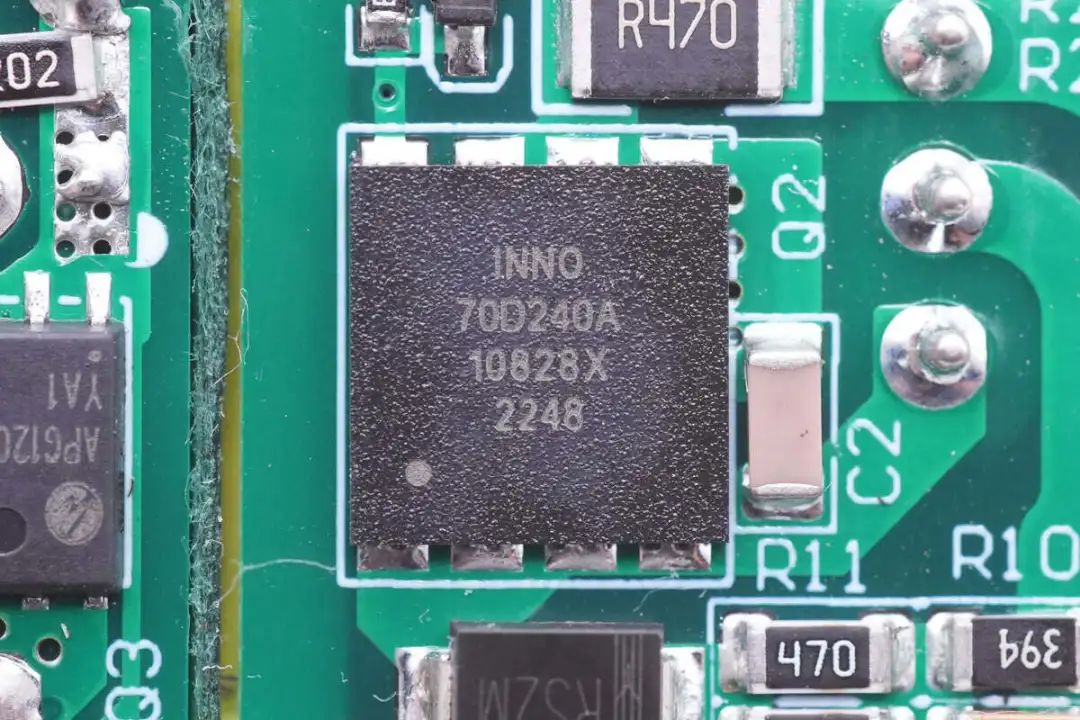

氮化镓开关管来自英诺赛科，丝印70D240A。

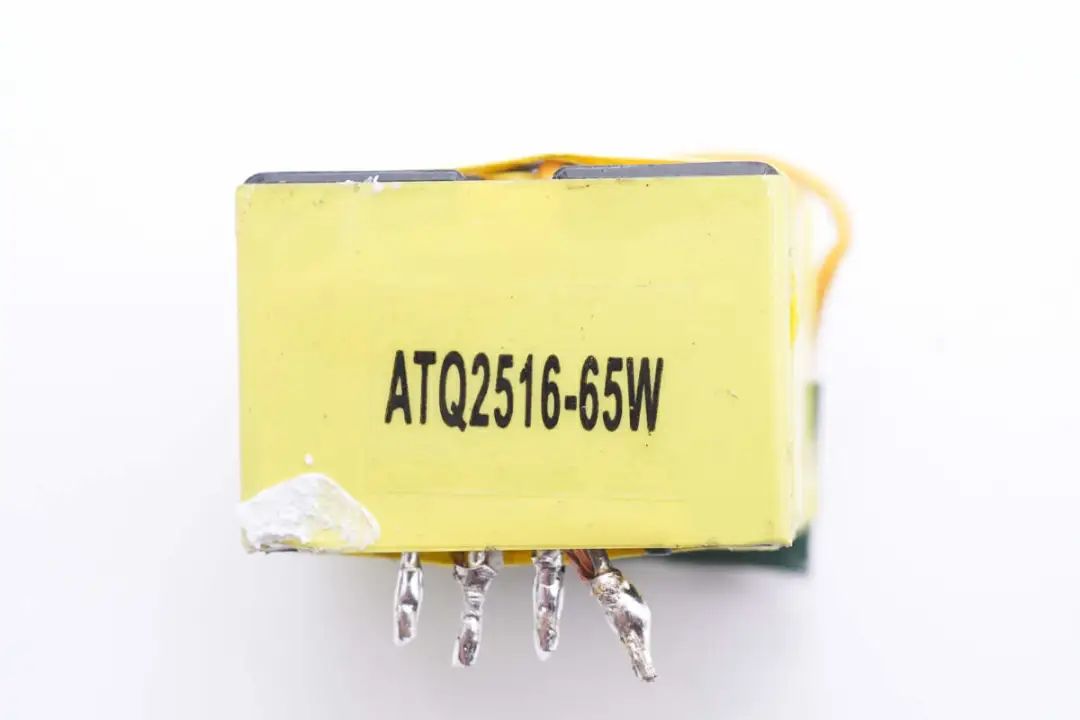

变压器采用ATQ2516磁芯，磁芯采用胶带严密缠绕绝缘，标注65W功率。

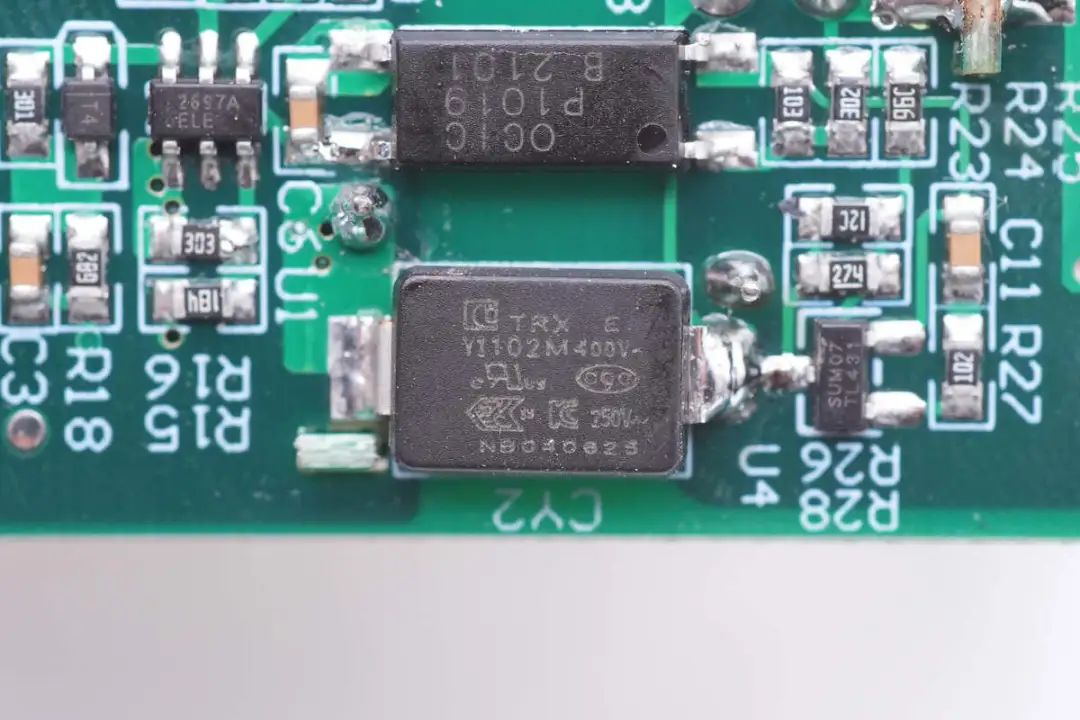

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

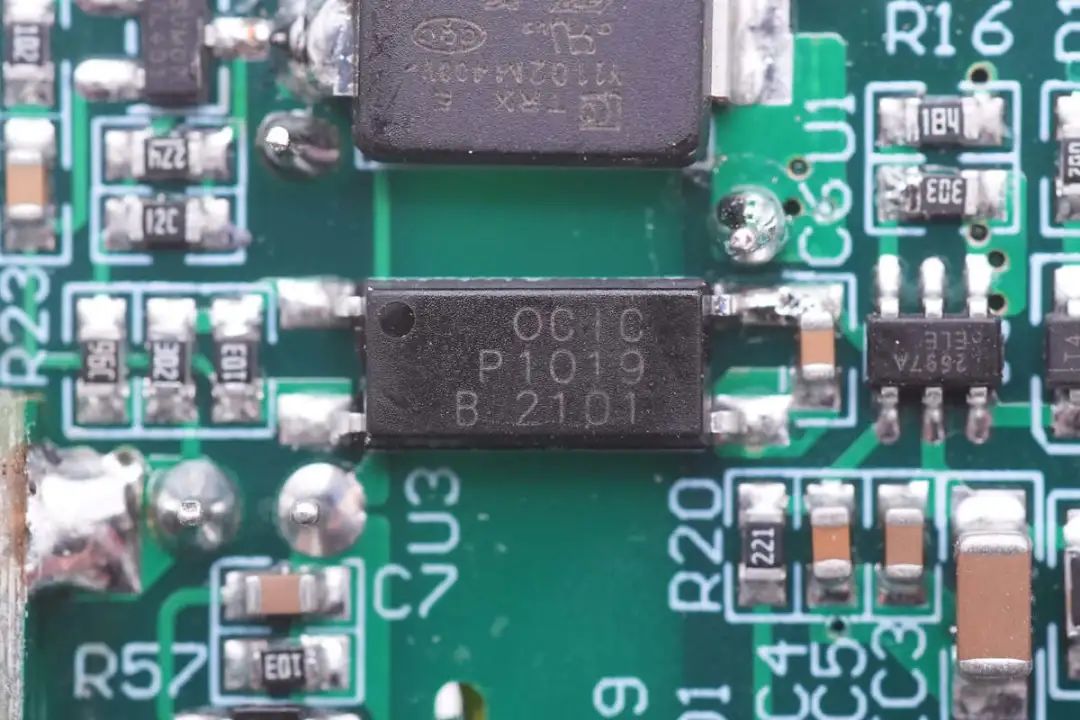

1019光耦用于输出电压反馈。

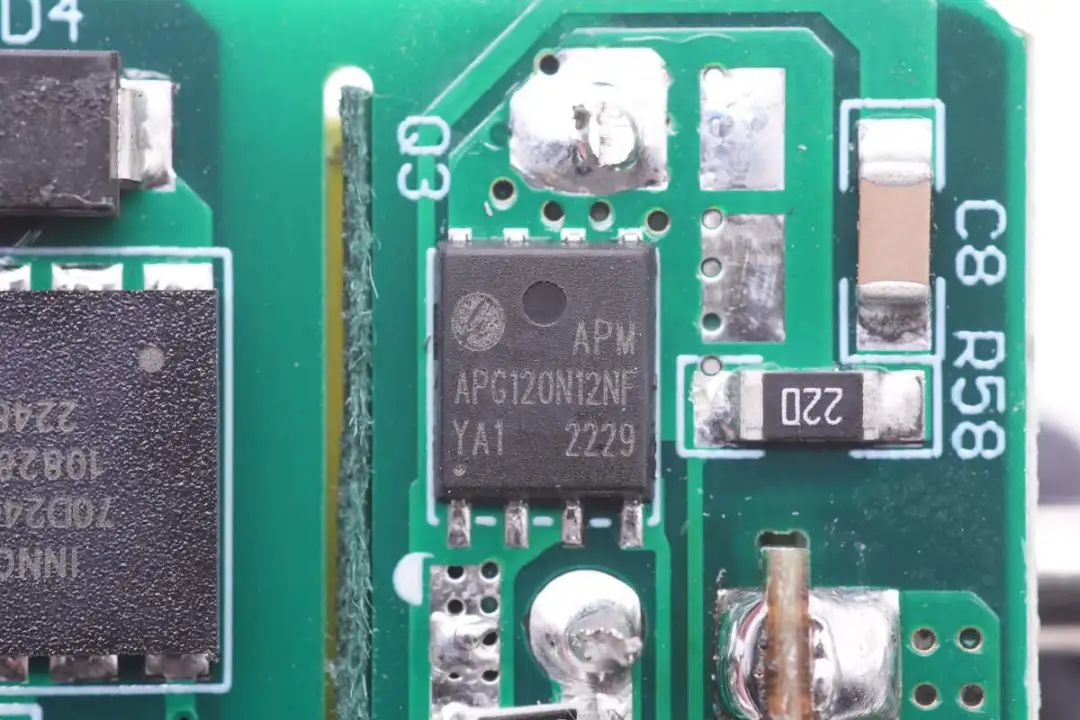

同步整流管来自APM永源微，型号APG120N12NF，是一颗耐压40V的NMOS，导阻为1.4mΩ，采用PDFN5*6-8L封装。

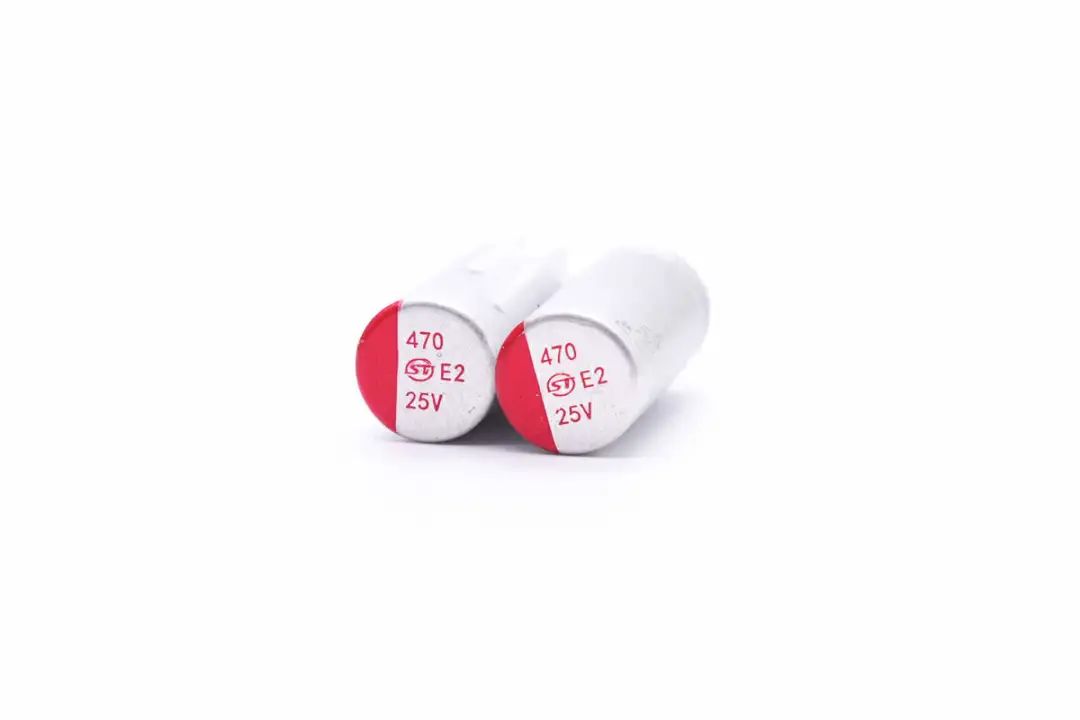

两颗滤波固态电容来自湖南盛通，规格为470μF 25V，两颗并联。

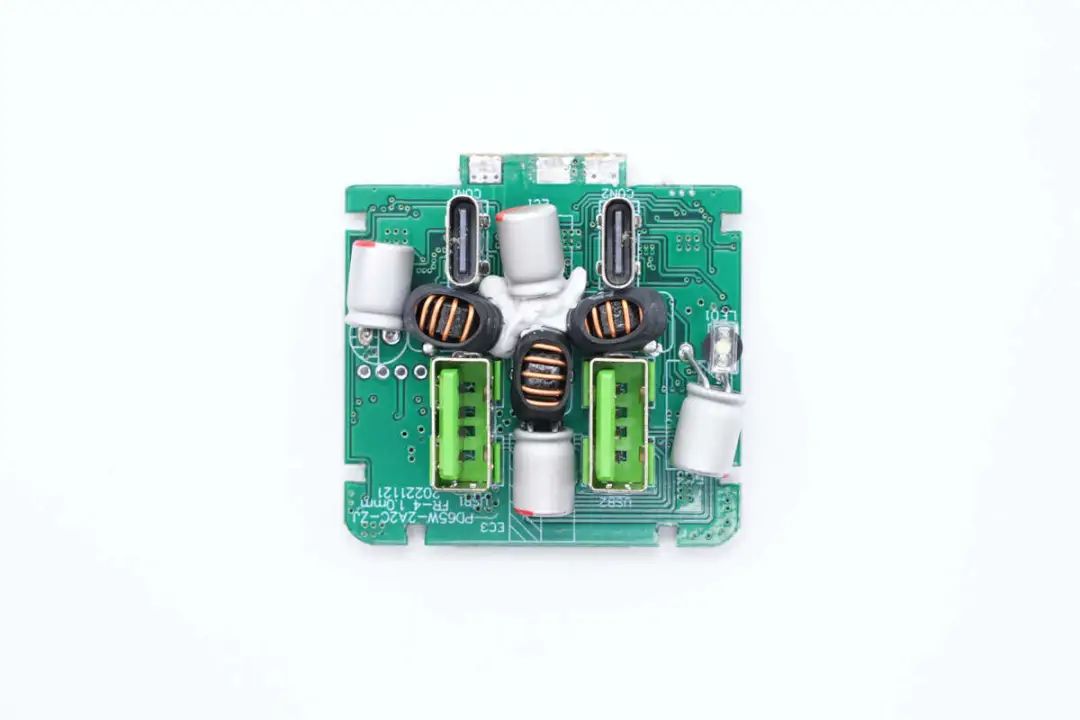

输出降压小板焊接三路独立的降压电路，降压电感外套热缩管绝缘，并且打胶固定。并焊接滤波电容和USB-C，USB-A母座。

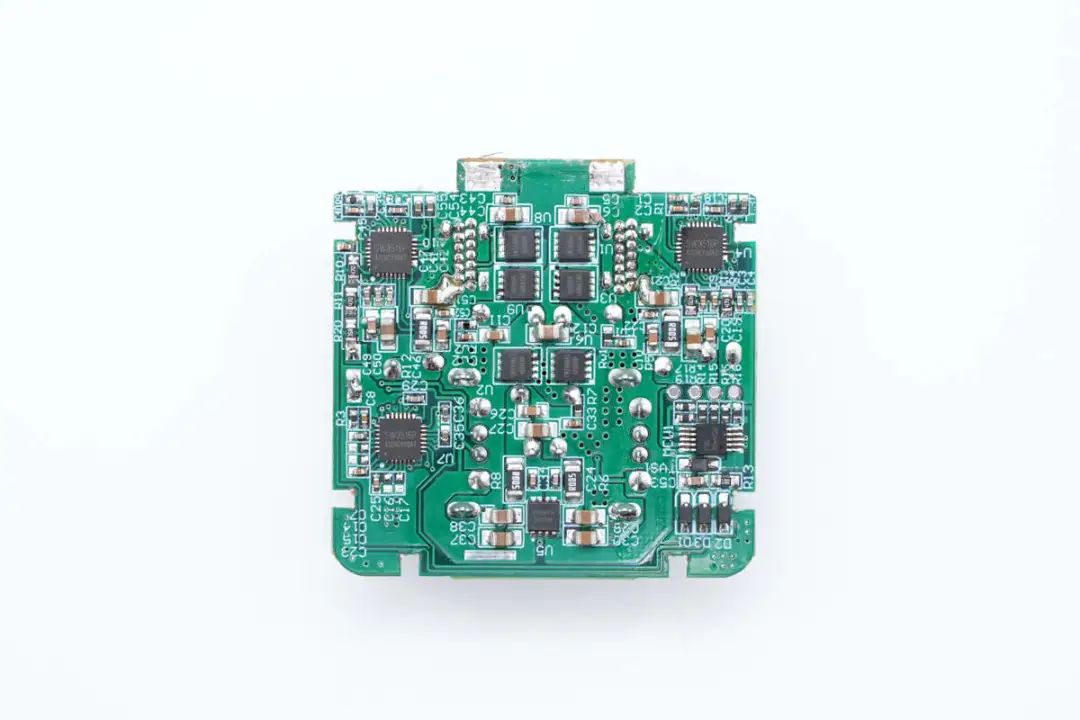

小板背面焊接三颗降压主控芯片，降压MOS管和MCU，其中母座均为过孔焊接固定，牢固耐用。

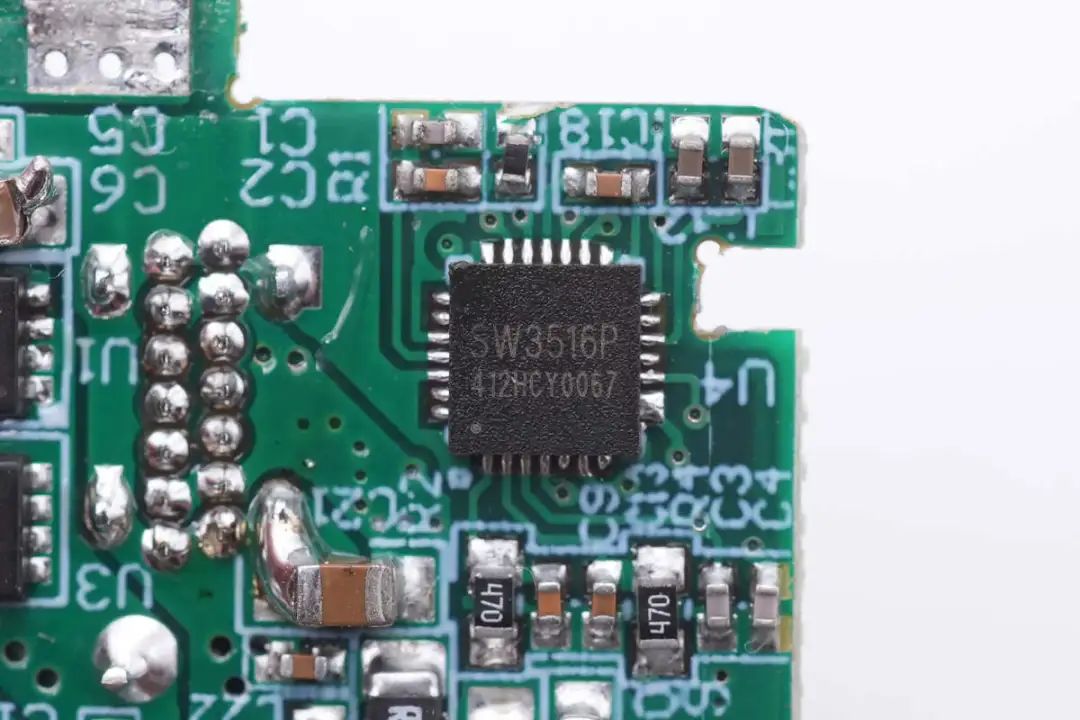

三路降压电路主控芯片均采用智融SW3516P，用于进行降压控制和协议识别。智融SW3516P是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。

SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

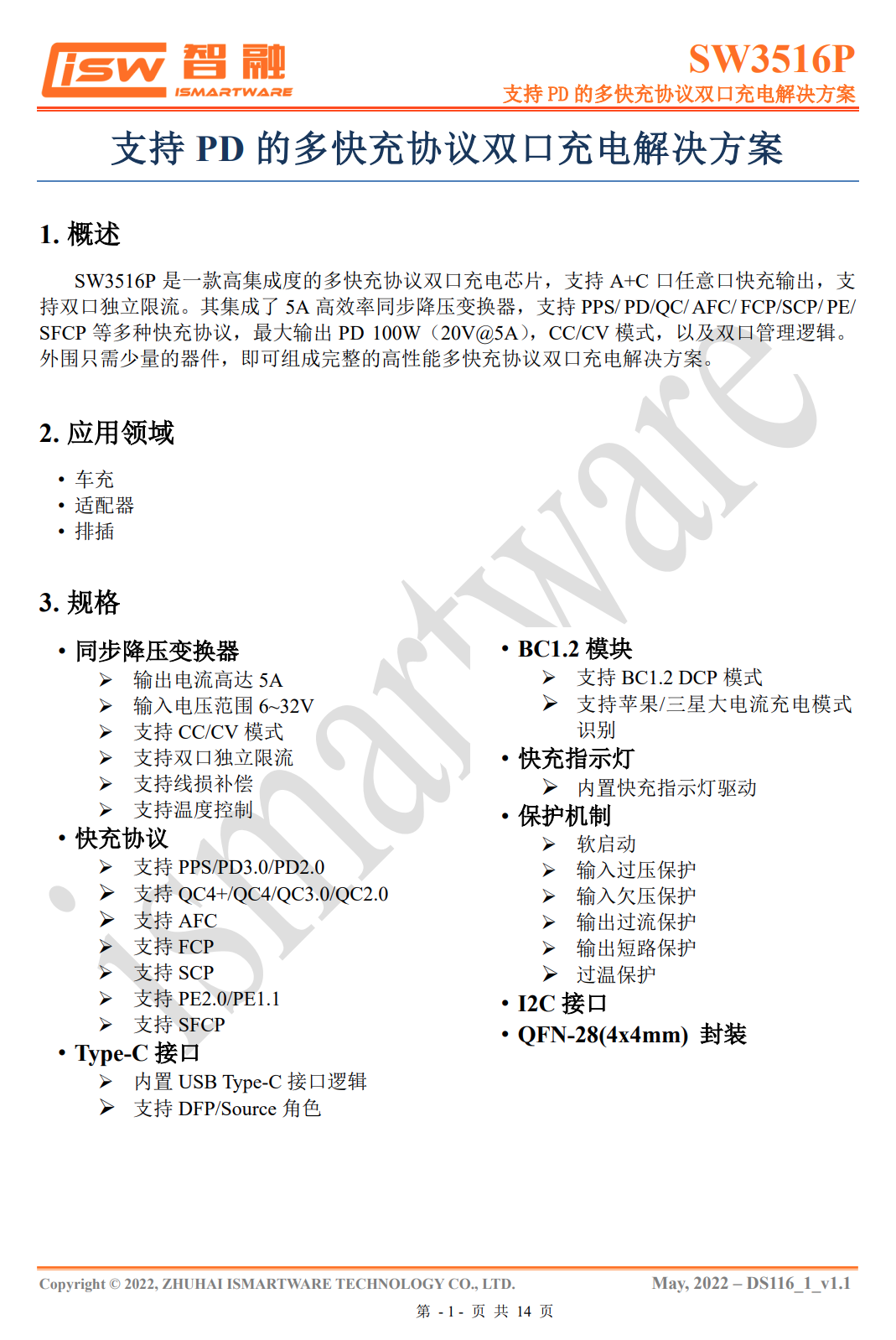

智融SW3516P 详细资料。

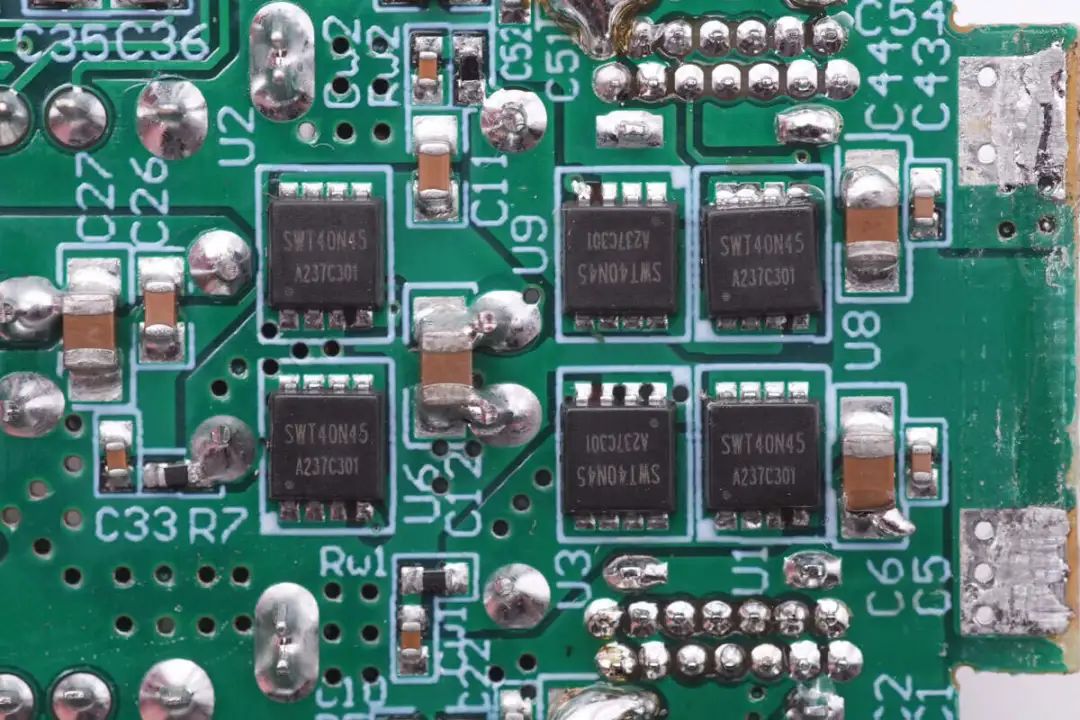

三路降压电路的开关管均来自智融，型号SWT40N45。

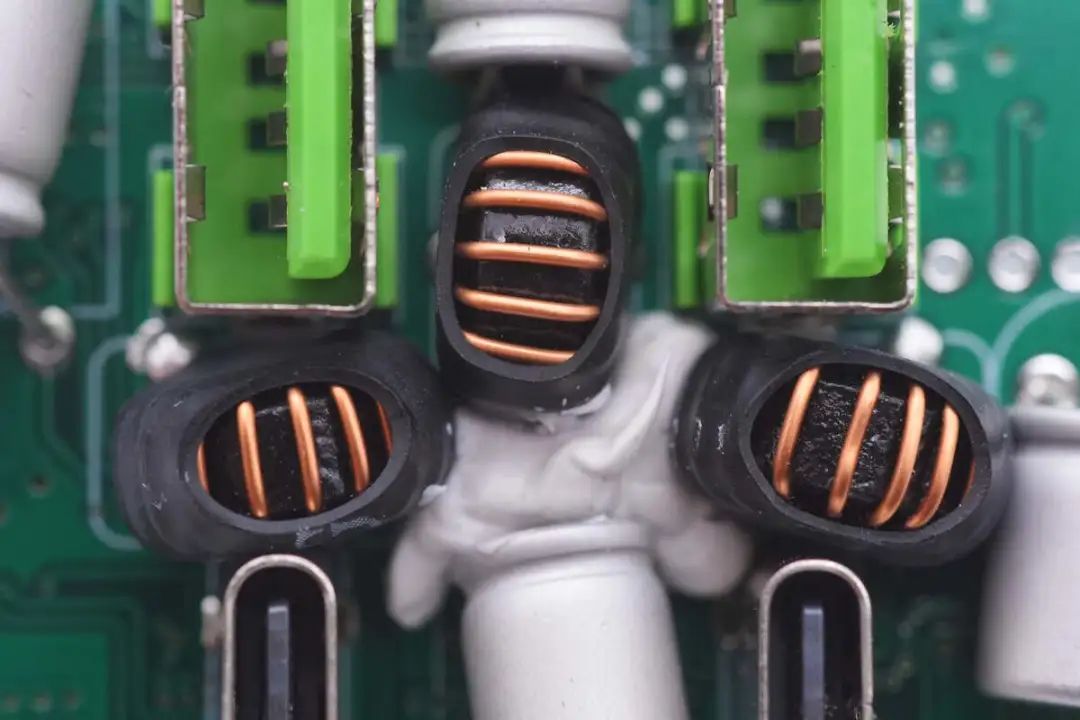

三路降压电感均采用磁环绕制，外套热缩管绝缘并打胶加固。

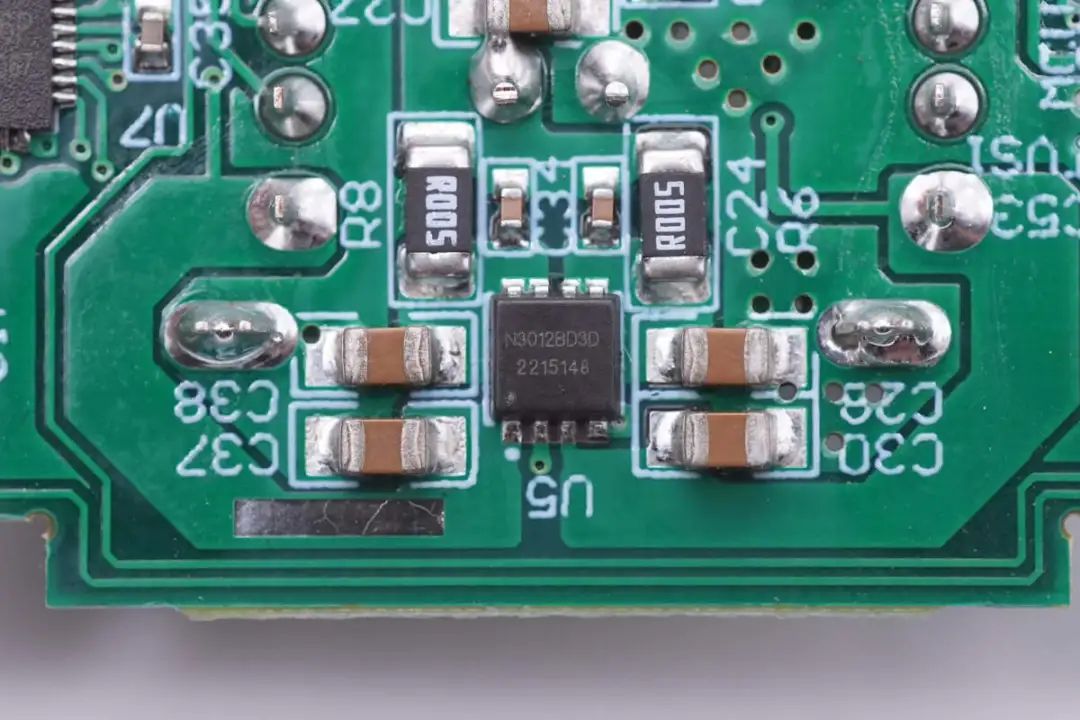

一颗爽NMOS用于两路USB-A口快充控制。

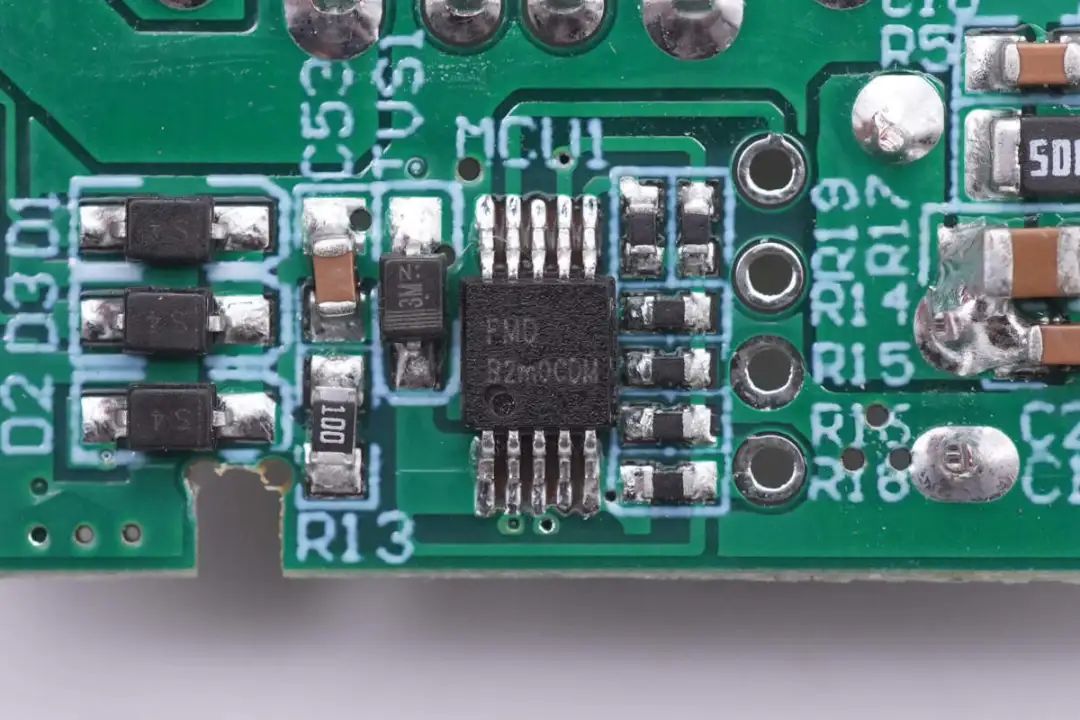

用于输出功率自动控制的MCU来自辉芒微。

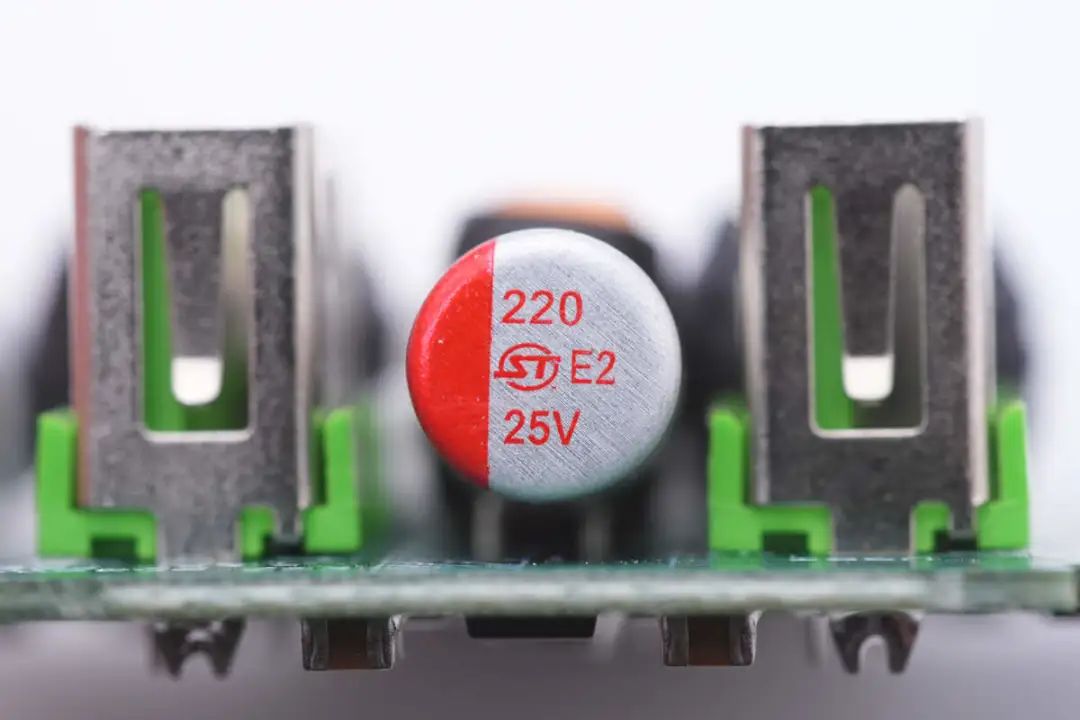

输入输出滤波电容均来自湖南盛通，规格为220μF 25V。

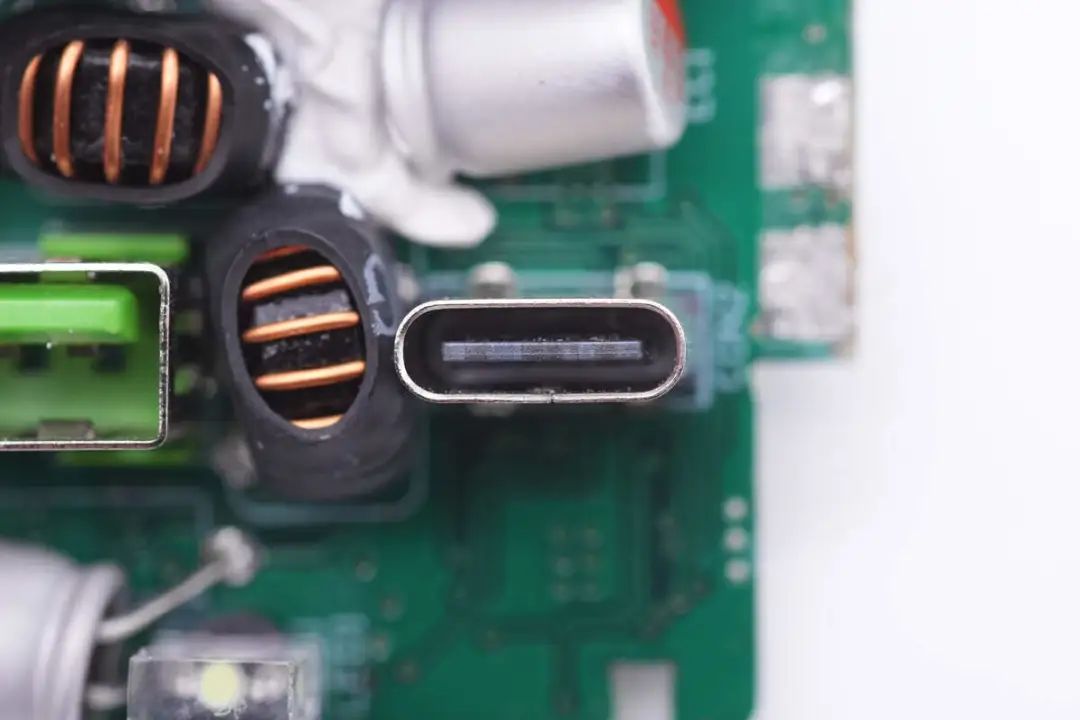

USB-C母座过孔焊接，黑色胶芯不露铜。

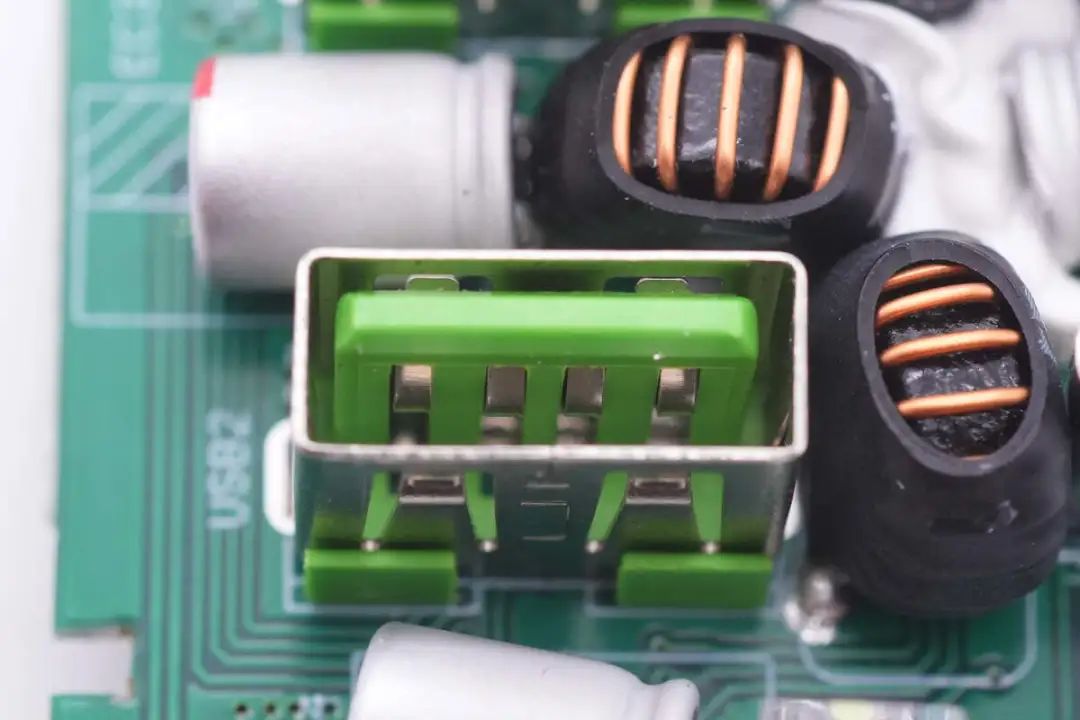

USB-A母座采用绿色胶芯，过孔焊接固定。

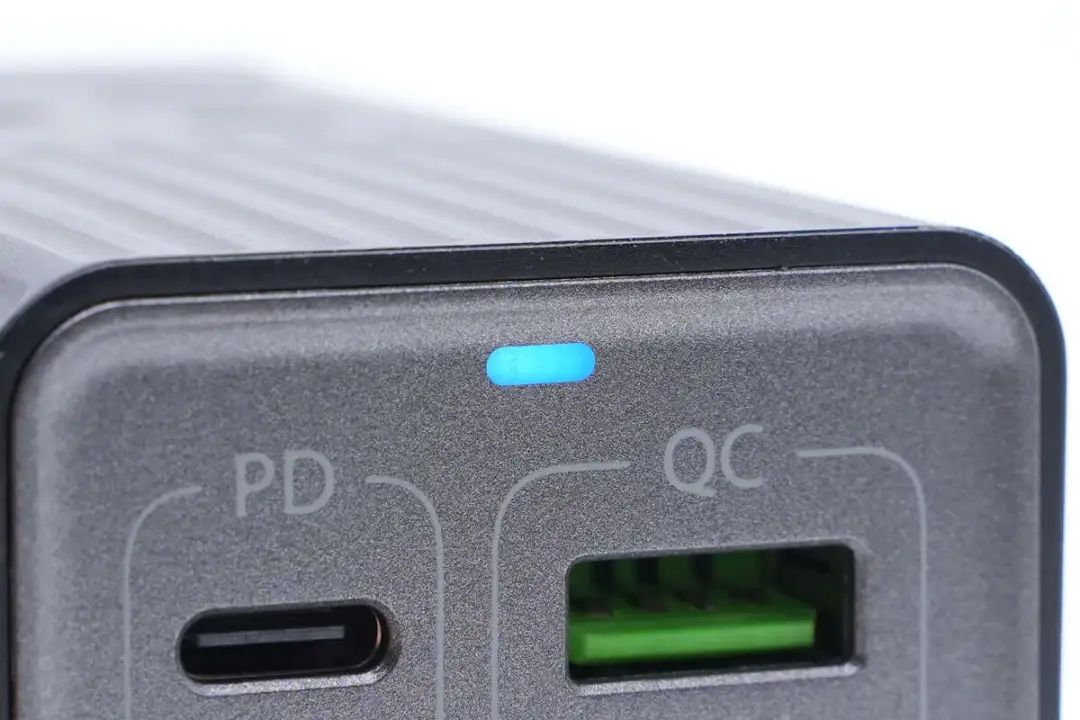

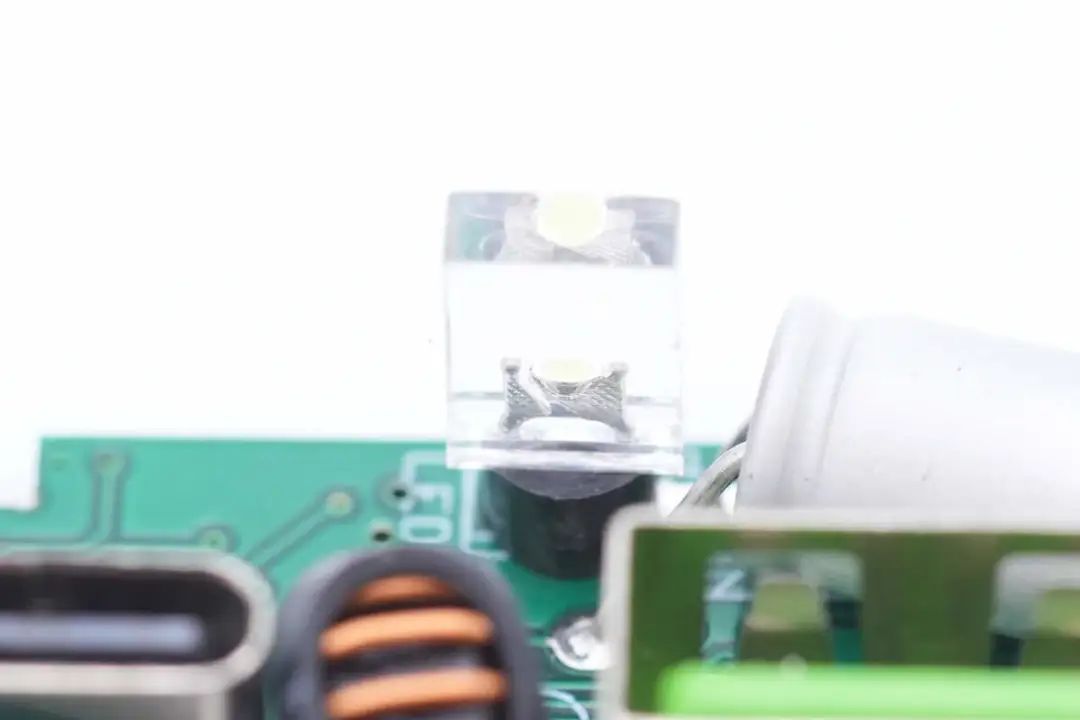

LED电源指示灯特写。

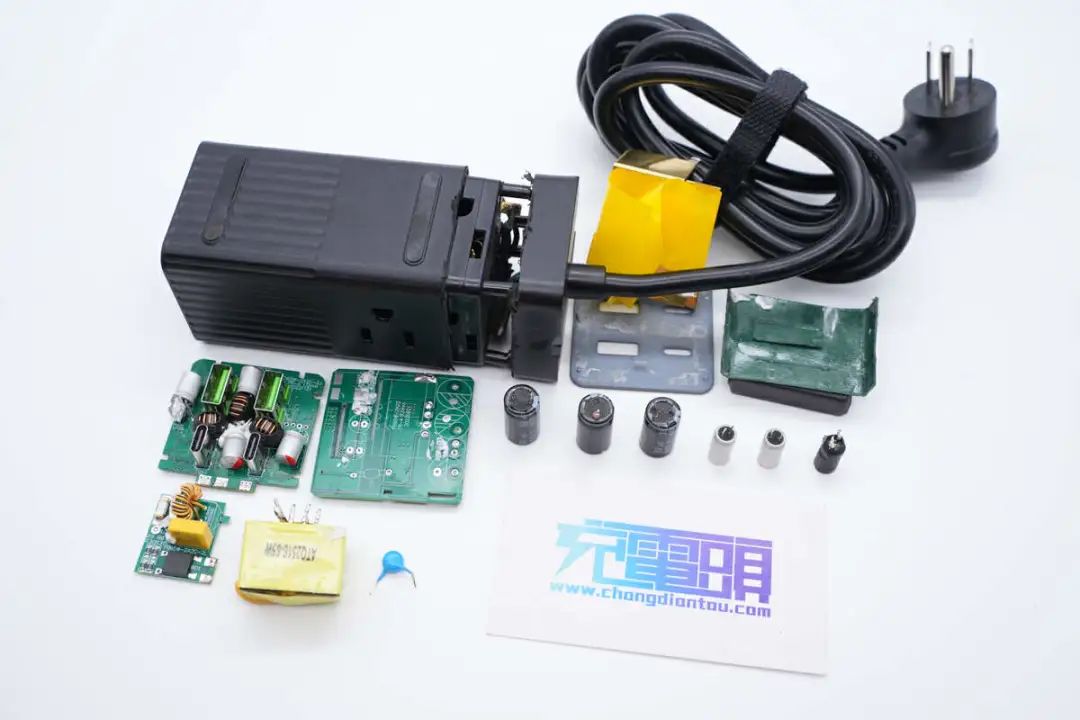

全部拆解一览，来张全家福。

充电头网拆解总结

易胜电子这款氮化镓延长线插座自带1.7米长度美规电源线，具备两个美规AC插座和2C2A四个USB-C接口，能够同时为6台设备供电。插座的USB-C接口具备65W PD和PPS快充输出，能够为笔记本电脑和手机充电，插线即充，十分方便。

充电头网通过拆解了解到，这款氮化镓延长线插座分为插座模块和快充模块组成，其中插座模块采用一体铜带焊接组成，导线焊接连接为快充模块供电。快充模块采用QR开关电源架构，内置英诺赛科氮化镓开关管和永源微同步整流管，同步整流，固定电压输出。

2C2A四口输出采用三路同步降压电路降压方案，采用智融SW3516P进行二次降压和协议识别控制，并使用盛通固态电容用于输出滤波。快充模块采用三块PCB组合焊接，设计紧凑，充分利用空间。
