获取Xilinx FPGA芯片IDCODE的4种方法（支持任何FPGA型号）

Xilinx任何一款FPGA型号都有一个唯一的IDCODE，用来区分不同的产品，同一型号不同封装的FPGA IDCODE是一致的，可以通过JTAG、ICAP原语、AXI_HWICAP IP核等多种方式读取。常见的应用场景是同一套代码兼容不同的芯片型号，比如现在使用的是XC7A35T，新产品更换成了XC7A100T，两个芯片的封装不同，管脚配置也不同，而这两种硬件需要使用一套C/Verilog代码，这样就可以通过读取IDCODE，来进行自动区分不同的硬件，分别进行不同的处理方式。本文介绍Xilinx所有FPGA芯片型号IDCODE的获取方法，一共4种方式，总有一种适合你，这些方法同样适用于别的厂家的FPGA/MCU，比如Intel，Lattice，Microchip等等。

目录

• 方式1：官方文档

• 方式2：一个头文件

• 方式3：BSDL文件

• 方法4：芯片IDCODE在线搜索网站

• Xilinx FPGA部分型号IDCODE汇总

方式1：官方文档

对于常用的Spartan-6系列可以在UG380文档中找到对应的IDCODE，Spartan-7、Artix-7、Kinte-7、Virtex-7可以在UG470文档里找到对应的IDCODE。

文档下载：

• xilinx_spartan6_config_ug380.pdf

  https://gab.wallawalla.edu/~larry.aamodt/engr435/xilinx_spartan6_config_ug380.pdf

• UG470_7Series_Config.pdf

  http://padley.rice.edu/cms/OH_GE21/UG470_7Series_Config.pdf

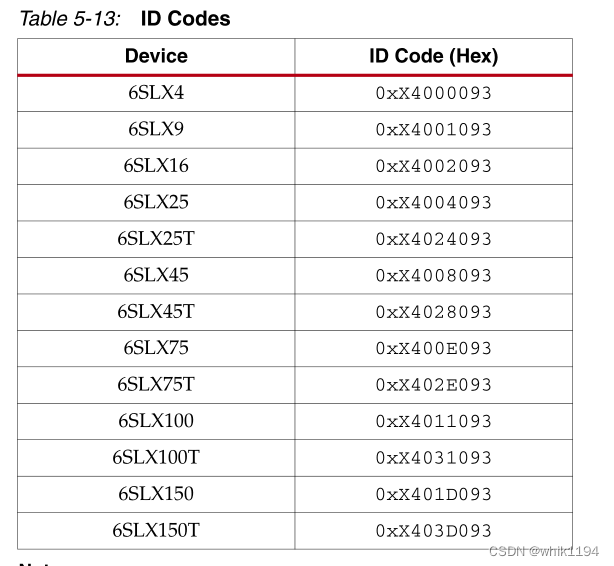

Spartan-6系列的IDCODE对照表位于UG380：Table 5-13: ID Codes

7系列的IDCODE对照表位于UG470：Table 1-1: Bitstream Length

ZYNQ系列没有找到对应的IDCODE说明文档。

方式2：一个头文件

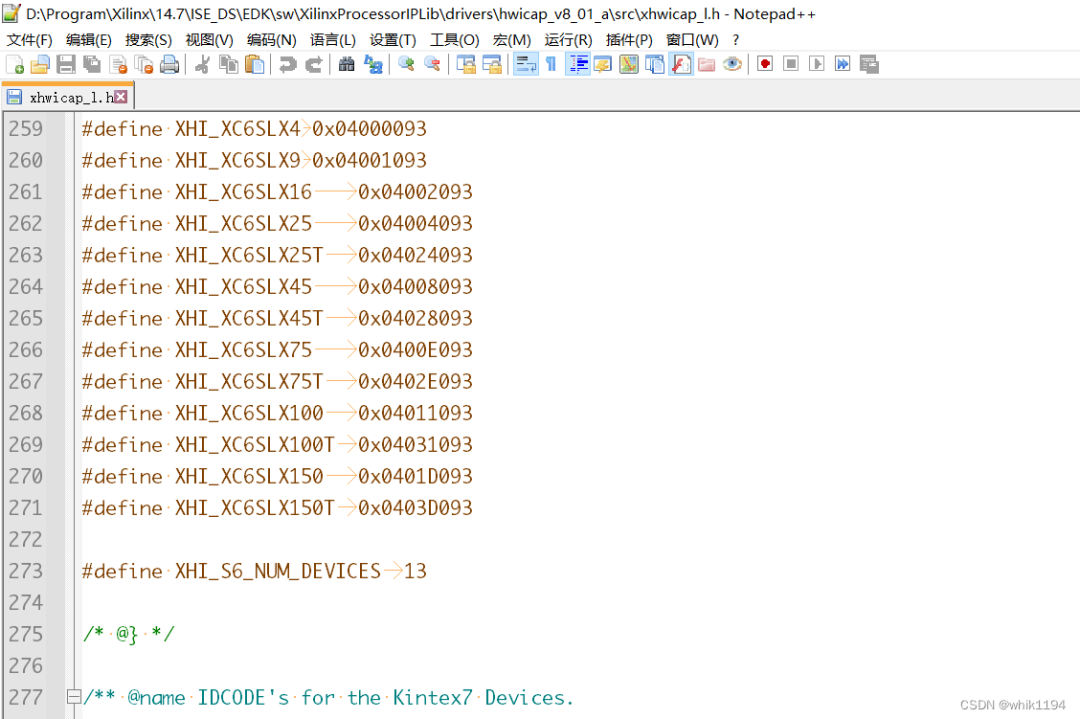

在ISE开发环境下，最后一个版本14.7，可以在以下安装路径的文件中获取到一些旧型号的IDCODE：

安装路径\Xilinx\14.7\ISE_DS\EDK\sw\XilinxProcessorIPLib\drivers\hwicap_v8_01_a\src\xhwicap_l.h

在Vivado开发环境下的xhwicap_l.h文件中，删除了IDCODE。

安装路径\Vivado\SDK\2018.3\data\embeddedsw\XilinxProcessorIPLib\drivers\hwicap_v11_0\src\xhwicap_l.h

方式3：BSDL文件

对于ZYNQ-7000系列，一只没有找到IDCODE相关的说明文档，终极解决办法就是直接从BSDL边界扫描文件中查找，关于边界扫描，这是一个非常有意思的JTAG技巧，我们后面再介绍。只要有了FPGA芯片型号对应的BSDL文件，就可以获取到IDCODE，而且BSDL文件在安装ISE或安装Vivado时，就会保存在安装路径下。

以查找ZYNQ-7000系列XC7Z100的IDCODE为例，ISE开发环境，BSDL文件位于：

D:\Program\Xilinx\14.7\ISE_DS\ISE\zynq\data\xc7z100*.bsd

Vivado开发环境，BSDL文件位于：

D:\Program\Xilinx\Vivado\SDK\2018.3\data\parts\xilinx\zynq\public\bsdl\xc7z100*.bsd

或

D:\Program\Xilinx\Vivado\Vivado\2018.3\data\parts\xilinx\zynq\public\bsdl\xc7z100*.bsd

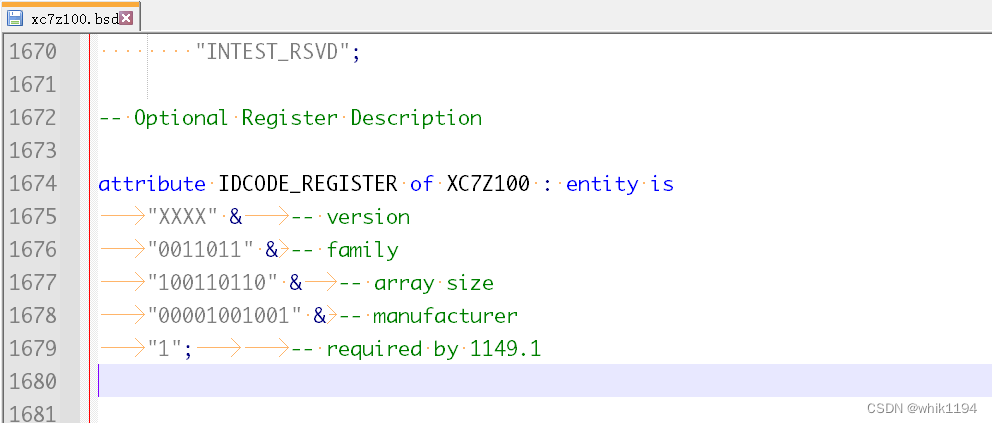

所谓的BSDL文件，其实就是一个VHDL文件，我们以文本方式打开，直接搜索关键字IDCODE_REGISTER，会定位到如下位置：

二进制合并转换之后，就得到了我们想要的IDCODE：

attributeIDCODE_REGISTERofXC7Z100:entityis
"XXXX"--version
"0011011"--family
"100110110"--arraysize
"00001001001"--manufacturer
"1";--requiredby1149.1


--二进制合并处理后
attributeIDCODE_REGISTERofXC7Z100:entityis
"XXXX"--version
0011011100110110000010010011--0x03736093

所以，如果想要获取任何FPGA芯片的IDCODE，只需要获取对应的BSDL文件即可。

方法4：芯片IDCODE在线搜索网站

这里推荐一个在线的IDCODE搜索网站，其实本质是一个BSDL汇总网站：BSDL Files Library for JTAG

https://bsdl.info/index.htm

理论上任何一个支持JTAG的芯片型号，都会有一个IDCODE用来作为唯一标识。

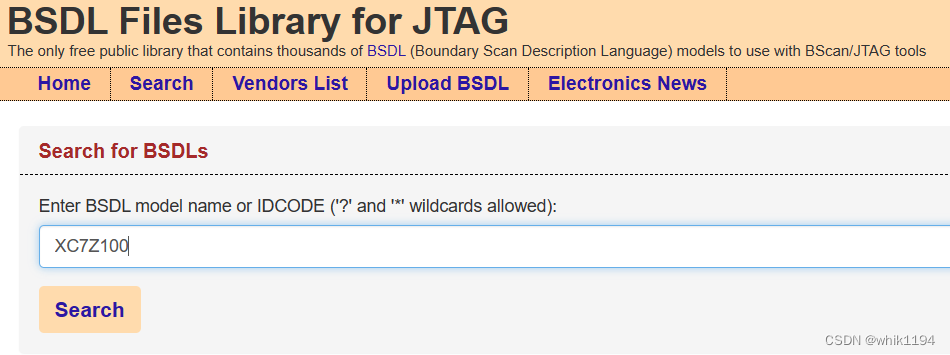

直接输入想要查找的芯片型号：

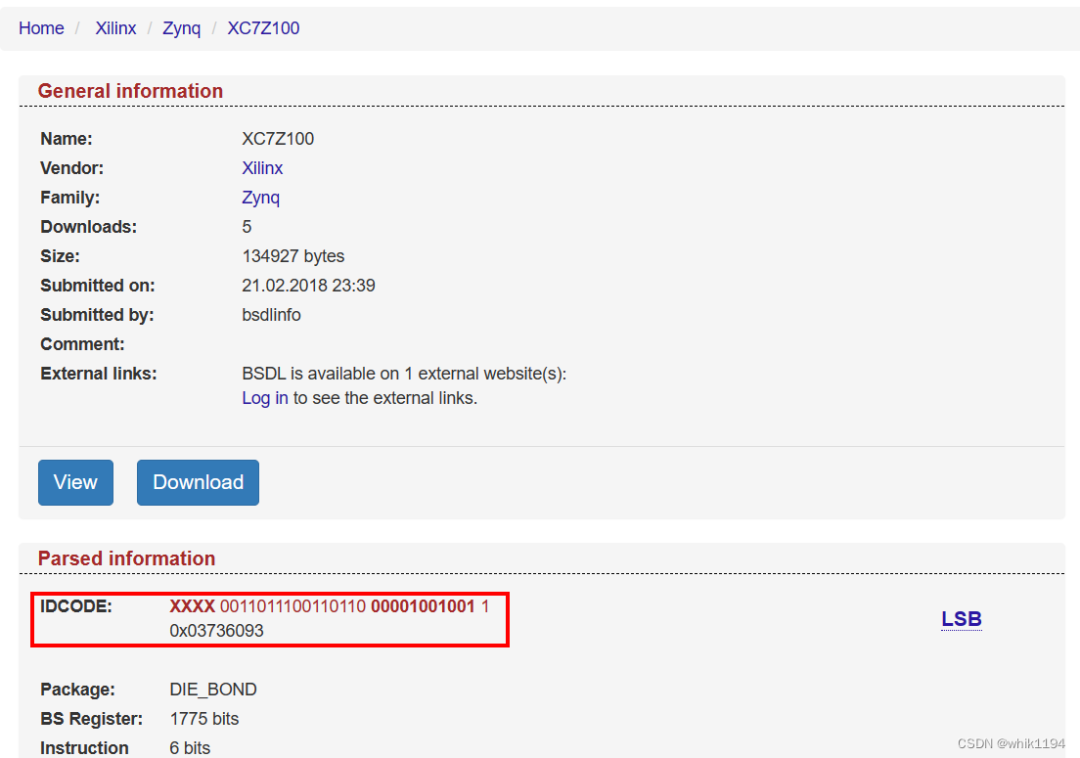

点开对应的BSDL文件：

可以看到IDCODE为0x03736093。

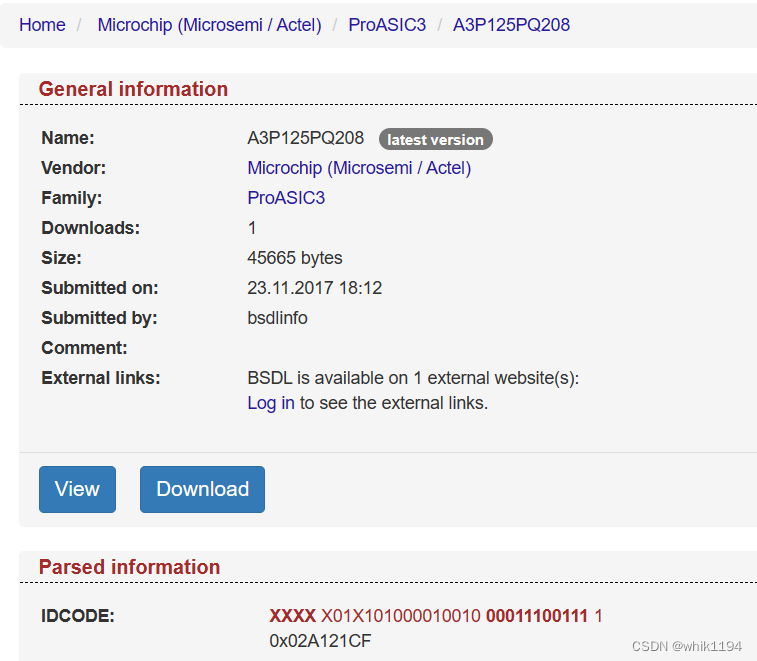

Microchip A3P125 FPGA芯片的IDCODE

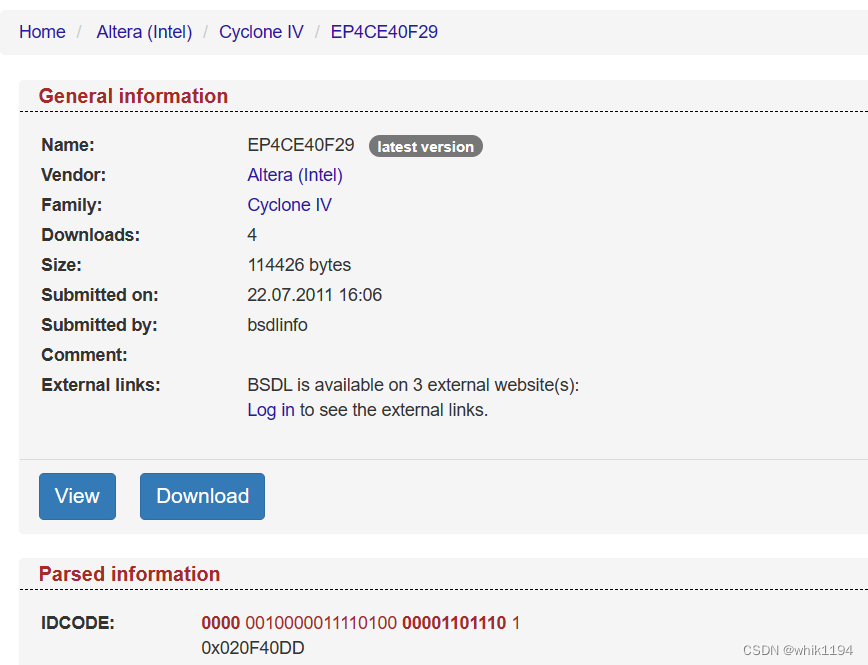

Altera EP4CE40F29 FPGA芯片IDCODE

Xilinx FPGA部分型号IDCODE汇总

/*Virtex4Devices.*/
#defineIDCODE_XC4VLX150x01658093
#defineIDCODE_XC4VLX250x0167C093
#defineIDCODE_XC4VLX400x016A4093
#defineIDCODE_XC4VLX600x016B4093
#defineIDCODE_XC4VLX800x016D8093
#defineIDCODE_XC4VLX1000x01700093
#defineIDCODE_XC4VLX1600x01718093
#defineIDCODE_XC4VLX2000x01734093
#defineIDCODE_XC4VSX250x02068093
#defineIDCODE_XC4VSX350x02088093
#defineIDCODE_XC4VSX550x020B0093
#defineIDCODE_XC4VFX120x01E58093
#defineIDCODE_XC4VFX200x01E64093
#defineIDCODE_XC4VFX400x01E8C093
#defineIDCODE_XC4VFX600x01EB4093
#defineIDCODE_XC4VFX1000x01EE4093
#defineIDCODE_XC4VFX1400x01F14093

#defineIDCODE_V4_NUM_DEVICES17

/*Virtex5Devices*/
#defineIDCODE_XC5VLX300x0286E093
#defineIDCODE_XC5VLX500x02896093
#defineIDCODE_XC5VLX850x028AE093
#defineIDCODE_XC5VLX1100x028D6093
#defineIDCODE_XC5VLX2200x0290C093
#defineIDCODE_XC5VLX3300x0295C093
#defineIDCODE_XC5VLX30T0x02A6E093
#defineIDCODE_XC5VLX50T0x02A96093
#defineIDCODE_XC5VLX85T0x02AAE093
#defineIDCODE_XC5VLX110T0x02AD6093
#defineIDCODE_XC5VLX220T0x02B0C093
#defineIDCODE_XC5VLX330T0x02B5C093
#defineIDCODE_XC5VSX35T0x02E72093
#defineIDCODE_XC5VSX50T0x02E9A093
#defineIDCODE_XC5VSX95T0x02ECE093
#defineIDCODE_XC5VFX30T0x03276093
#defineIDCODE_XC5VFX70T0x032C6093
#defineIDCODE_XC5VFX100T0x032D8093
#defineIDCODE_XC5VFX130T0x03300093
#defineIDCODE_XC5VFX200T0x03334093

#defineIDCODE_V5_NUM_DEVICES20

/*Virtex6Devices*/
#defineIDCODE_XC6VHX250T0x042A2093
#defineIDCODE_XC6VHX255T0x042A4093
#defineIDCODE_XC6VHX380T0x042A8093
#defineIDCODE_XC6VHX565T0x042AC093
#defineIDCODE_XC6VLX75T0x04244093
#defineIDCODE_XC6VLX130T0x0424A093
#defineIDCODE_XC6VLX195T0x0424C093
#defineIDCODE_XC6VLX240T0x04250093
#defineIDCODE_XC6VLX365T0x04252093
#defineIDCODE_XC6VLX550T0x04256093
#defineIDCODE_XC6VLX7600x0423A093
#defineIDCODE_XC6VSX315T0x04286093
#defineIDCODE_XC6VSX475T0x04288093
#defineIDCODE_XC6VCX75T0x042C4093
#defineIDCODE_XC6VCX130T0x042CA093
#defineIDCODE_XC6VCX195T0x042CC093
#defineIDCODE_XC6VCX240T0x042D0093

#defineIDCODE_V6_NUM_DEVICES17

/*Spartan6Devices.*/
#defineIDCODE_XC6SLX40x04000093
#defineIDCODE_XC6SLX90x04001093
#defineIDCODE_XC6SLX160x04002093
#defineIDCODE_XC6SLX250x04004093
#defineIDCODE_XC6SLX25T0x04024093
#defineIDCODE_XC6SLX450x04008093
#defineIDCODE_XC6SLX45T0x04028093
#defineIDCODE_XC6SLX750x0400E093
#defineIDCODE_XC6SLX75T0x0402E093
#defineIDCODE_XC6SLX1000x04011093
#defineIDCODE_XC6SLX100T0x04031093
#defineIDCODE_XC6SLX1500x0401D093
#defineIDCODE_XC6SLX150T0x0403D093

#defineIDCODE_S6_NUM_DEVICES13

/*Kintex7Devices.*/
#defineIDCODE_XC7K30T0x03642093
#defineIDCODE_XC7K70T0x03647093
#defineIDCODE_XC7K160T0x0364C093
#defineIDCODE_XC7K325T0x03651093
#defineIDCODE_XC7K410T0x03656093
#defineIDCODE_XC7K235T0x0365B093
#defineIDCODE_XC7K125T0x0365C093
#defineIDCODE_XC7K290T0x0365D093
#defineIDCODE_XC7K355T0x03747093
#defineIDCODE_XC7K420T0x0374C093
#defineIDCODE_XC7K480T0x03751093

#defineIDCODE_K7_NUM_DEVICES11

/*Virtex7Devices.*/
#defineIDCODE_XC7VX80T0x03680093
#defineIDCODE_XC7VX82T0x03681093
#defineIDCODE_XC7VX330T0x03667093
#defineIDCODE_XC7VX415T0x03682093
#defineIDCODE_XC7V450T0x0366C093
#defineIDCODE_XC7VX485T0x03687093
#defineIDCODE_XC7VX550T0x03692093
#defineIDCODE_XC7V585T0x03671093
#defineIDCODE_XC7VX690T0x03691093
#defineIDCODE_XC7VX980T0x03696093

#defineIDCODE_V7_NUM_DEVICES10

/*Artix7Devices.*/
#defineIDCODE_XC7A150x03627093
#defineIDCODE_XC7A30T0x0362D093
#defineIDCODE_XC7A50T0x0362C093
#defineIDCODE_XC7A100T0x03631093
#defineIDCODE_XC7A200T0x03636093
#defineIDCODE_XC7A350T0x0363B093

#defineIDCODE_A7_NUM_DEVICES6

/*ZynqDevices.LatestasofJuly2023*/
#defineIDCODE_XC7Z0070x03723093
#defineIDCODE_XC7Z0100x03722093
#defineIDCODE_XC7Z0120x0373C093
#defineIDCODE_XC7Z0140x03728093
#defineIDCODE_XC7Z0150x0373B093
#defineIDCODE_XC7Z0200x03727093
#defineIDCODE_XC7Z0300x0372C093
#defineIDCODE_XC7Z0350x03732093
#defineIDCODE_XC7Z0450x03731093
#defineIDCODE_XC7Z1000x03736093

#defineIDCODE_ZYNQ_NUM_DEVICES10
