瑞芯微|如何让拥有双网口的Linux设备实现数据包转发？【超实用】

本文主要讲解如何，解决基于3568实现双网口互通问题。

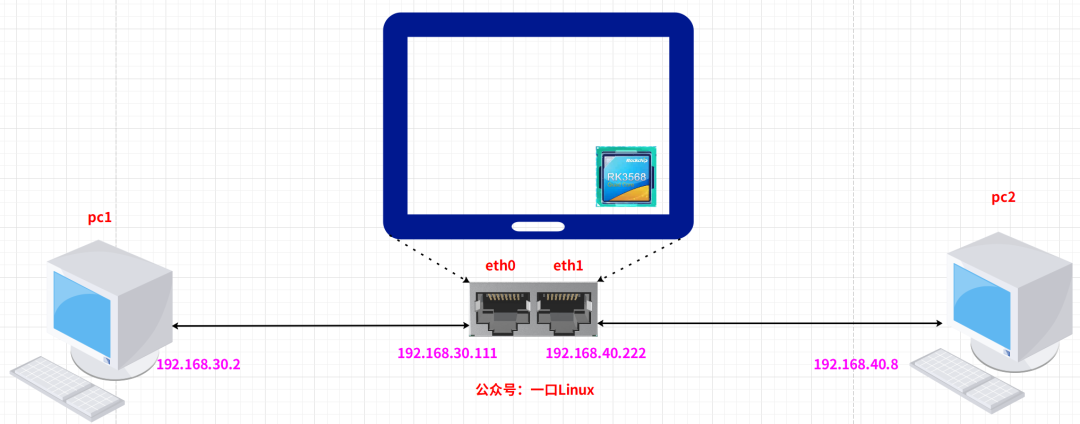

如下图所示：

1. rk3568自带2个千兆以太口，对应网卡名称为：eth0、eth1
2. pc1和pc2分别连接这2个网口
3. pc1与eth0连接，网段：192.168.30.0
4. pc2与eth1连接，网段：192.168.40.0

实现pc1与pc2互通。

组网也可以简化为：

3568
pc1<--------------[eth0======eth1]--------------->pc2
192.168.30.2192.168.30.111192.168.40.222192.168.40.8

下面我们首先说明各个设备完整配置

默认网关含义：

1. 协议栈根据数据包的目的ip查找路由表，
2. 如果没有匹配的路由条目则发送给网关，
3. 网关通常是当前设备的网卡直连(或者通过交换机、路由器连接)的局域网内的某个网卡
4. 掩码通常是255.255.255.0

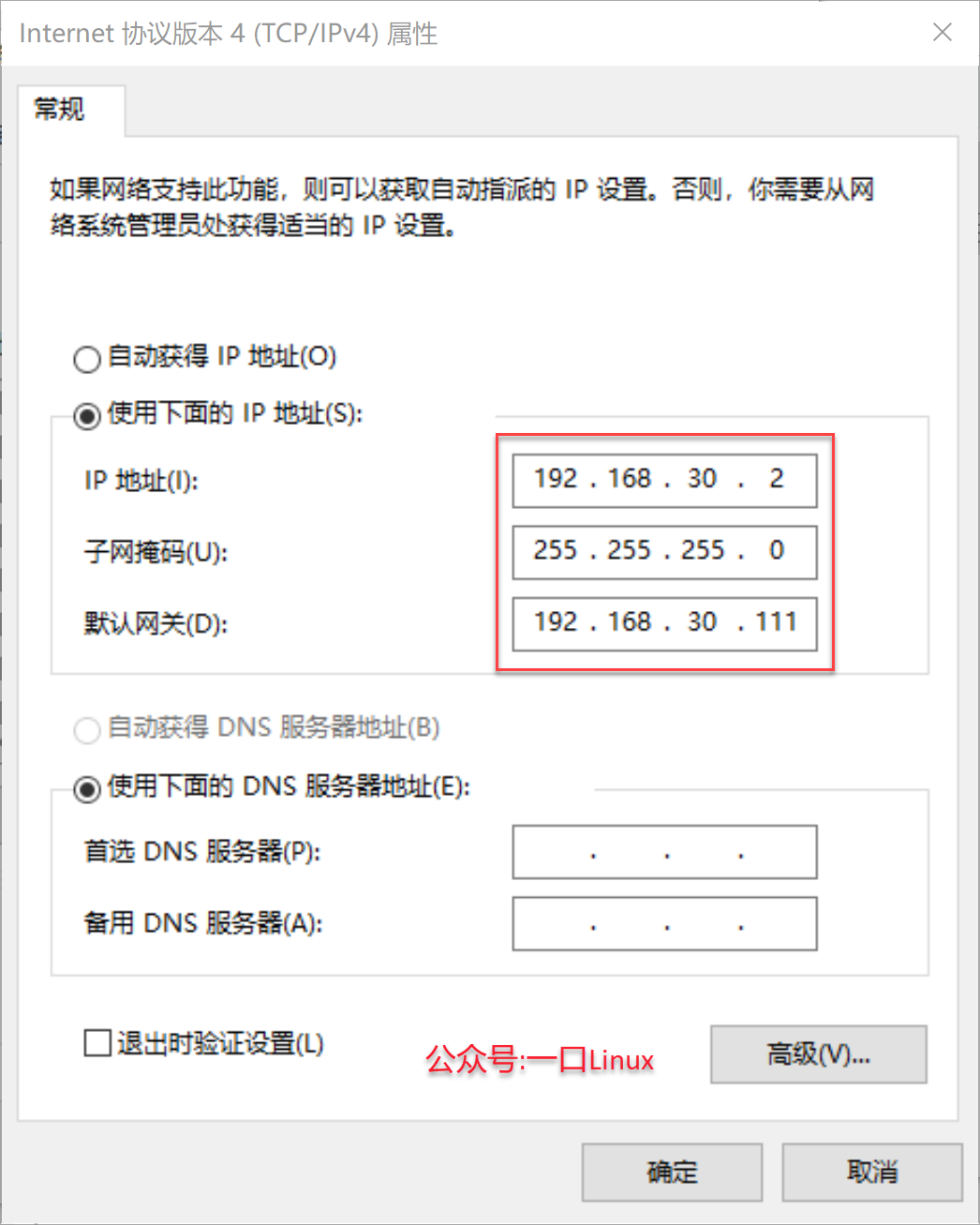

根据组网图，pc1的网卡连接的是rk3568的eth0:192.168.30.111

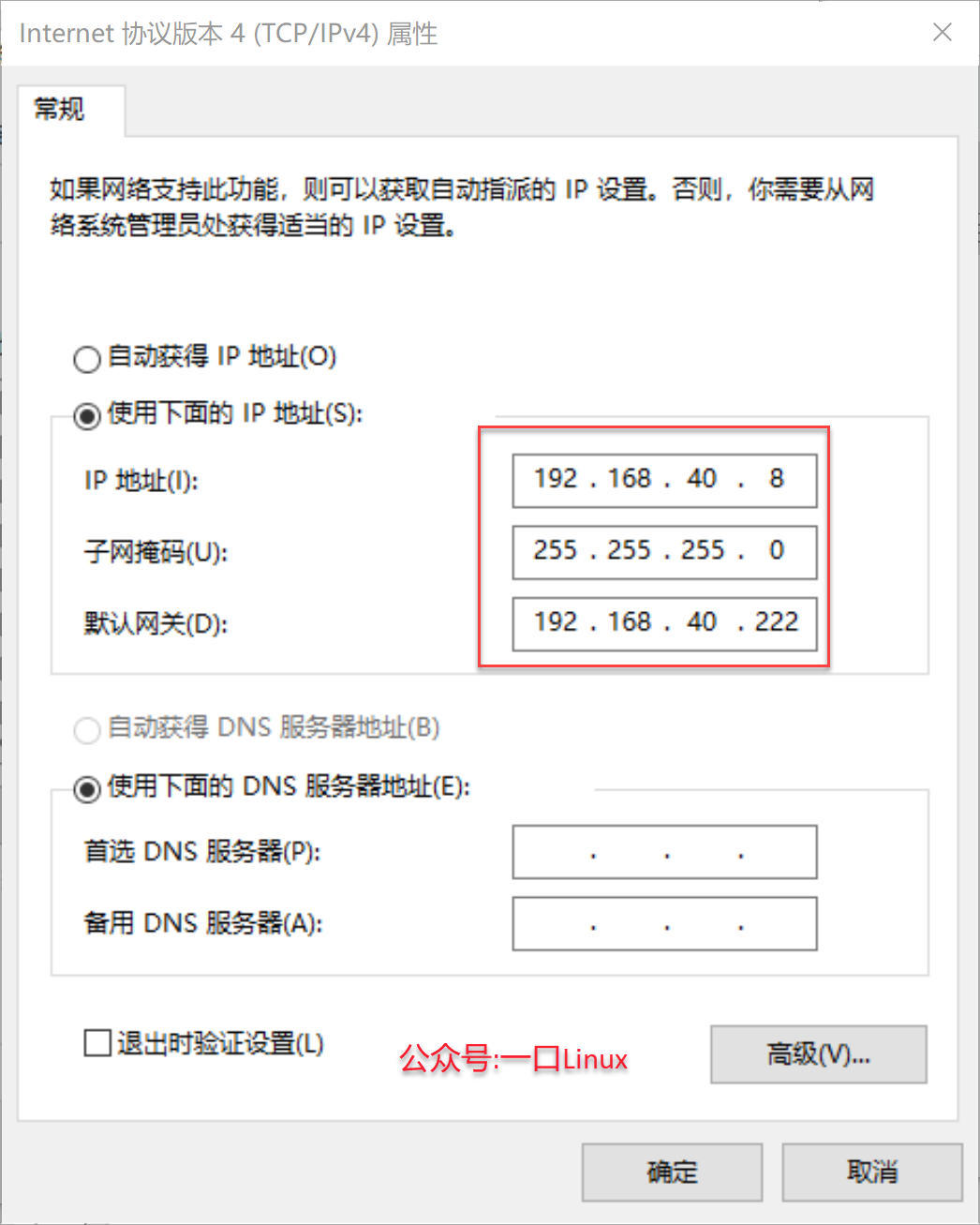

配置含义同pc1

1. 配置网口对应的IP地址

ifconfigeth0192.168.30.111
ifconfigeth1192.168.40.222

1. 使能转发默认设备是不转发数据包的，需要使能该功能

echo1>/proc/sys/net/ipv4/ip_forward
或者
sysctl-wnet.ipv4.ip_forward=1

1. 增加策略路由表main，目的是转发数据的时候，查找表main 的路由策略

ipruleaddfromalllookupmainpref9000

该表为main，

“

没指明路由表的所有路由放在该表。

”

1. 删除默认的iptables规则系统出厂会有默认的iptables规则，必须删除，否则数据转发会受影响。

iptables-F@删除所有的iptables规则

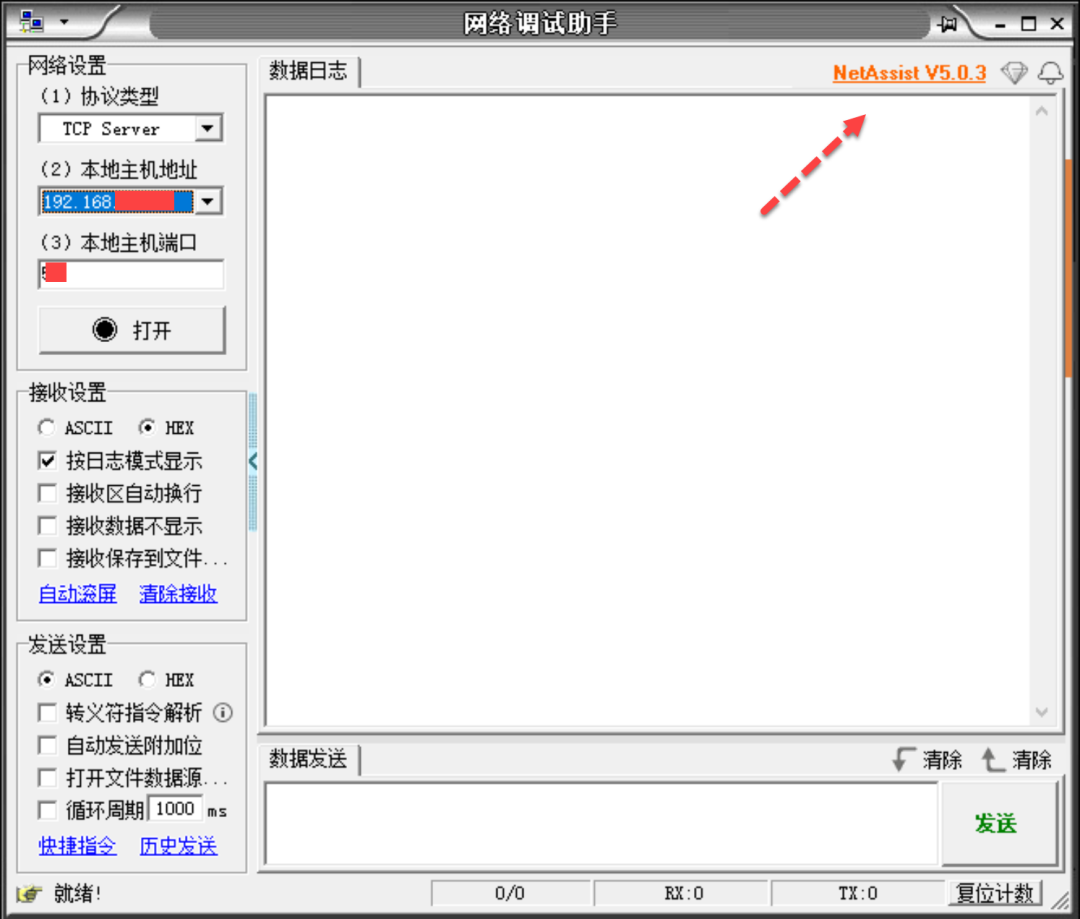

1. 测试上述配置全部配置完，pc1和pc2就可以互相ping通了。如果要测试通信功能，可以使用网络调试助手，软件截图参考下图。

调试该功能，还需要配合下面几条指令

• 传统路由：在Android4.4之前是使用的传统路由，即只使用了一张路由表。

• 策略路由：从Android5.0之后开始可以支持多网络，即在同一时间下，Android允许多网络类型连接，每个网络有自己的一套DNS、网关、路由表等。这使得功能更强大，使用更灵活，它使网络管理员不仅能够根据目的地址而且能够根据报文大小，应用或IP源地址等属性来选择转发路径。一般的路由以目的地址作为识别与区分的标识。

系统最多可支持255张路由表：系统默认是有维护4张路由表的，可以自定义1~252张路由表。

id	表	说明
0	系统保留表
253	default table	没特别指定的默认路由都放在该表。 该路由表是一个空的路由表，正常情况下保持该路由表为空即可
254	main table	没指明路由表的所有路由放在该表。 如果添加路由时没有指定该路由所属的路由表，则这条路由会被添加到main路由表中。配置好网卡的网络设置系统就会自动生成main路由表。
255	local table	保存本地接口地址，广播地址、NAT地址。由系统维护，用户不得更改

下面是查看策略路由表

rk3568_r:/#iprule
0:fromalllookuplocal
9000:fromalllookupmain【此处是我们上一节手动添加的表，很关键】
10000:fromallfwmark0xc0000/0xd0000lookuplegacy_system
10500:fromalliiflooifdummy0uidrange0-0lookupdummy0
10500:fromalliiflooifeth0uidrange0-0lookupeth0
13000:fromallfwmark0x10063/0x1ffffiiflolookuplocal_network
13000:fromallfwmark0x10066/0x1ffffiiflolookupeth0
14000:fromalliiflooifdummy0lookupdummy0
14000:fromalliiflooifeth0lookupeth0
15000:fromallfwmark0x0/0x10000lookuplegacy_system
16000:fromallfwmark0x0/0x10000lookuplegacy_network
17000:fromallfwmark0x0/0x10000lookuplocal_network
19000:fromallfwmark0x66/0x1ffffiiflolookupeth0
22000:fromallfwmark0x0/0xffffiiflolookupeth0
23000:fromallfwmark0x0/0xffffuidrange0-0lookupmain
32000:fromallunreachable

该命令用于配置路由器静态路由的命令。

本文只举例如何查看路由表，查看默认路由表：

rk3568_r:/#iproute
192.168.30.0/24deveth0protokernelscopelinksrc192.168.30.111
192.168.40.0/24deveth1protokernelscopelinksrc192.168.40.222

也通过table名字显示路由，查找main表：

rk3568_r:/#iprouteshowtablemain
iprouteshowtablemain
192.168.30.0/24deveth0protokernelscopelinksrc192.168.30.111
192.168.40.0/24deveth1protokernelscopelinksrc192.168.40.222

IPTABLES 是Linux 内核集成的 IP 信息包过滤系统。功能非常强大。

要查看所有iptables规则可以使用下面命令

rk3568_r:/#iptables-L
iptables-L
ChainINPUT(policyACCEPT)
targetprotoptsourcedestination

ChainFORWARD(policyACCEPT)
targetprotoptsourcedestination

ChainOUTPUT(policyACCEPT)
targetprotoptsourcedestination

Chainbw_FORWARD(0references)
targetprotoptsourcedestination

Chainbw_INPUT(0references)
targetprotoptsourcedestination
………………
