询问 AI拆解电子产品不仅能够学习设备电路原理，还能了解产品制造的方案模式，一探市场行情。本文作者拆解冲牙器，带大家看看这些小家电里的门道。欢迎分享你的拆解或是DIY改造经历，一起参加 变废为宝活动吧！活动奖品有京东卡，还有大疆无人机！
正文

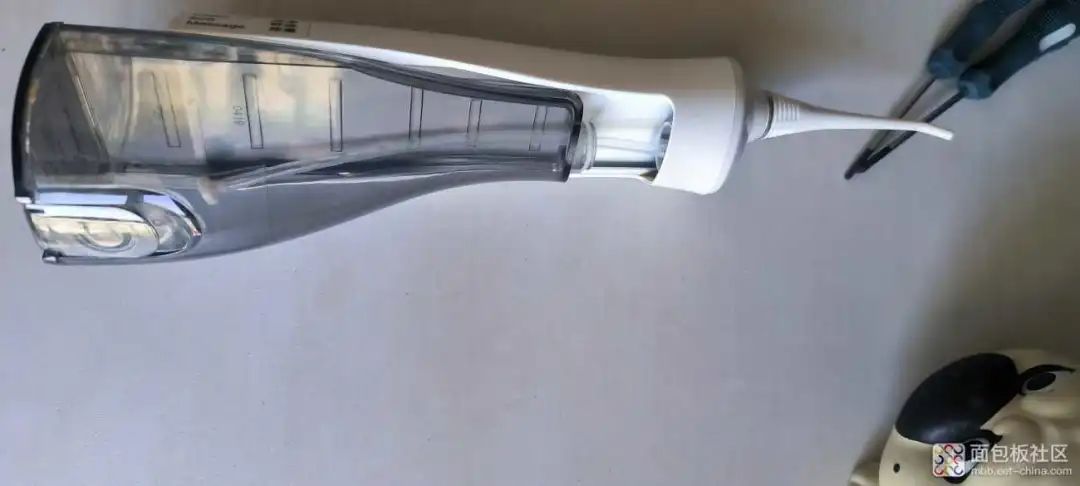

再来个躺着的视角

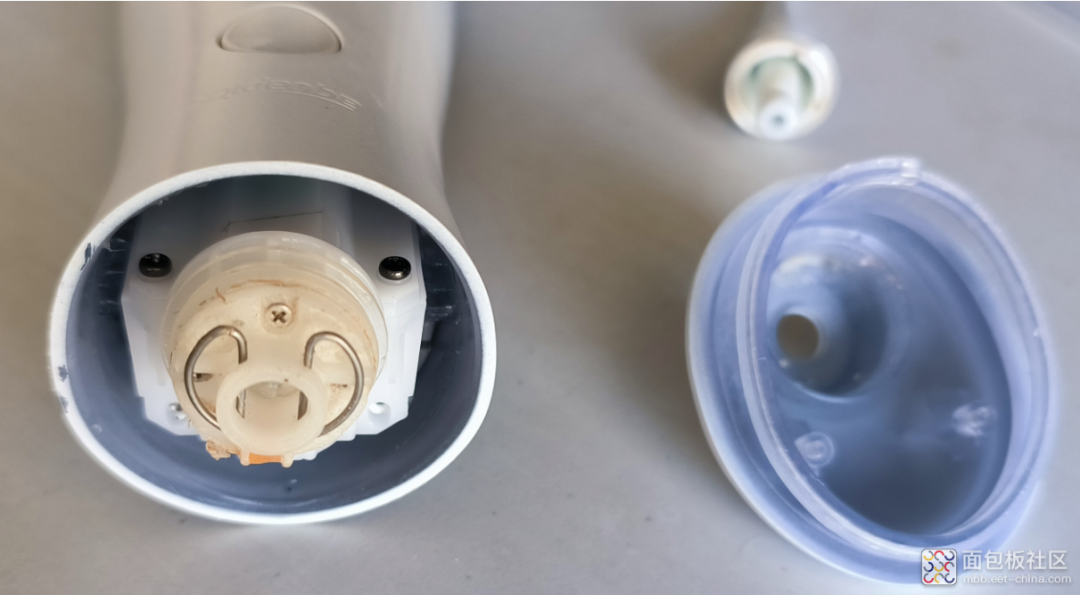

取下水箱里面有2颗螺丝

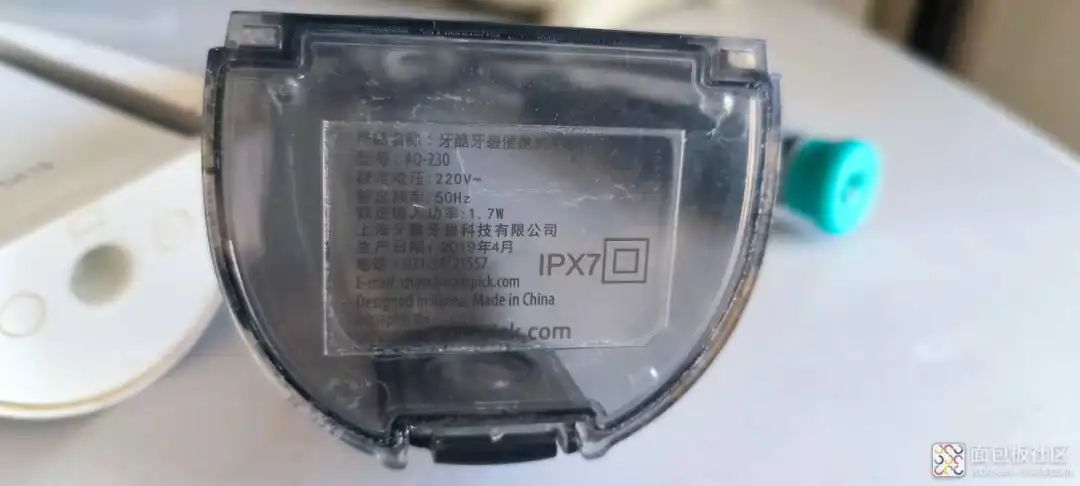

水箱底部是基本信息
拆掉2颗螺丝后，可以从顶部打开，周围一圈密封的胶圈，很不好打开。

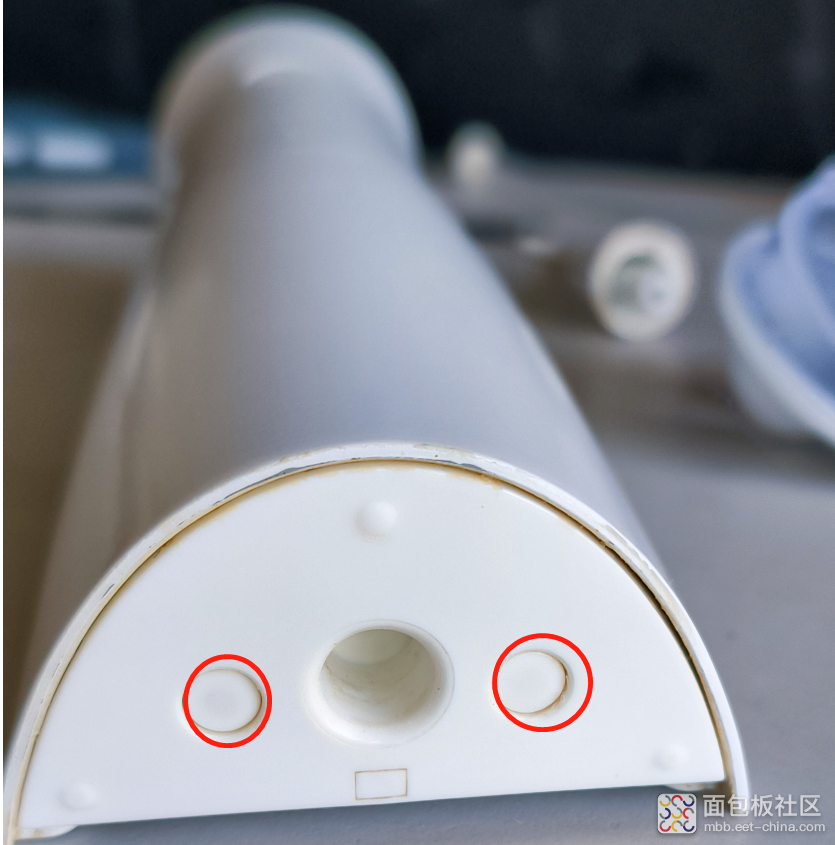

然而拽了半天，还是没能把它拽出来，此时经验告诉我，应该还有螺丝固定。底部有两个这个东西，如果它不是加工留下的，那么就应该是螺丝的堵头了。

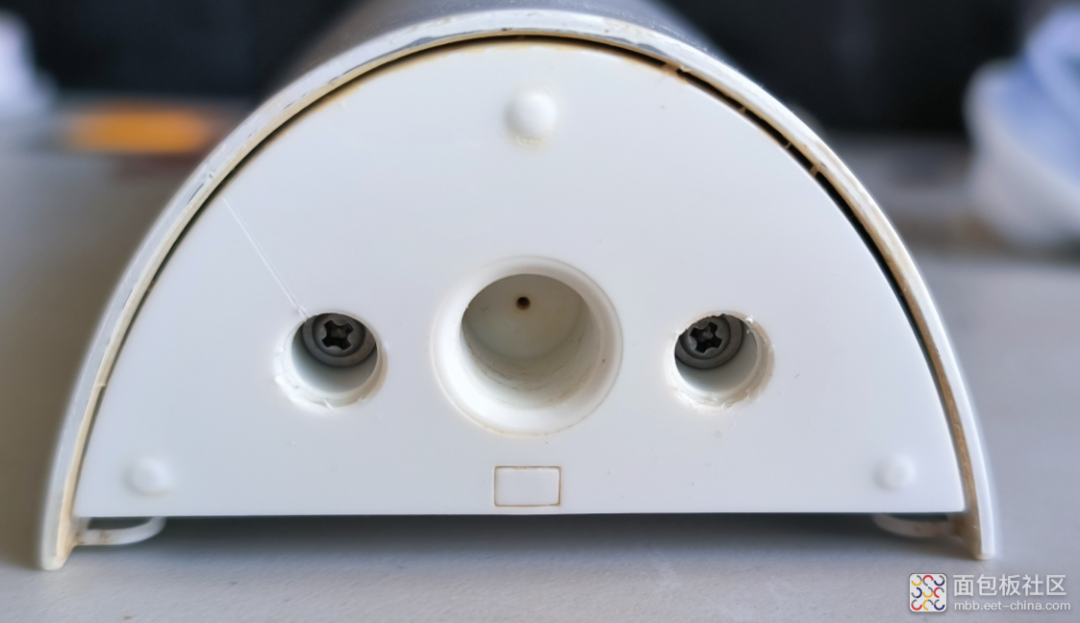

拆开看下，果然是露出了真面目。

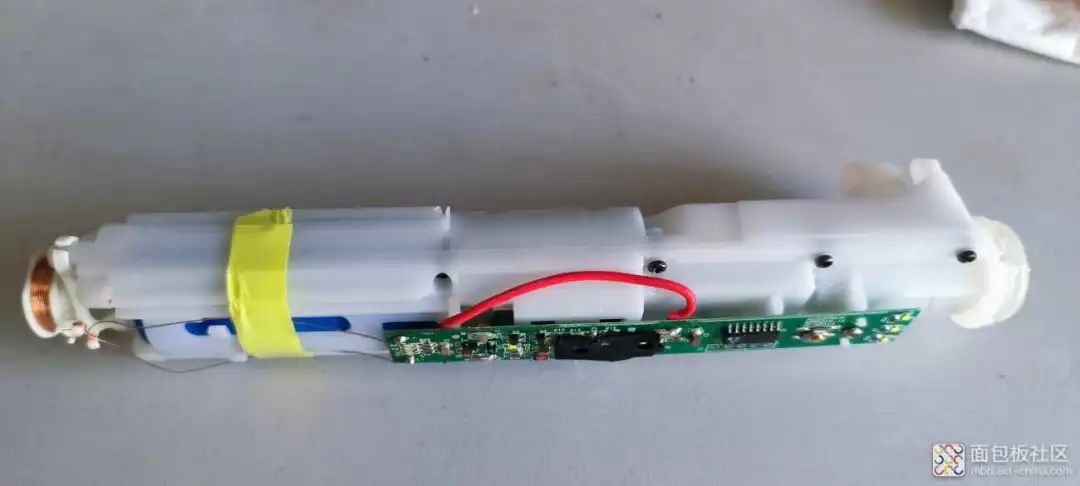

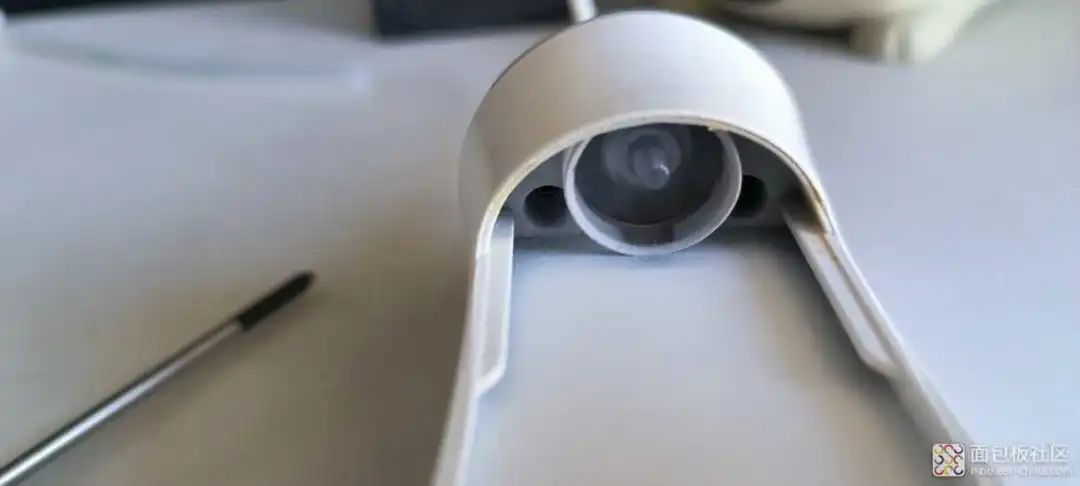

这时再从顶部就可以轻松取出它的核心部件了，看下，长这样

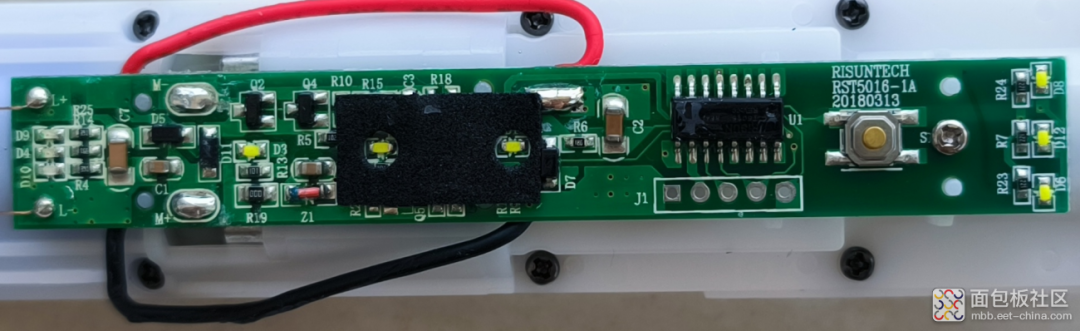

PCB来个全景，一个按键，目测应该是一个8位的单片机，几个指示灯，无线充电电路。我在查看它到底是什么型号的单片机时，发现这还是颗定制料，因为它的丝印就是公司的名字。我还真查到了这家公司，是一家提供冲牙器，电动牙刷等方案的公司。但是这家公司跟冲牙器这家公司没啥关系。也就是说这家冲牙器公司很可能是找的这家方案公司做的产品，这家公司只负责宣传和售卖，也就是通过ODM的方式，推出的这款产品。

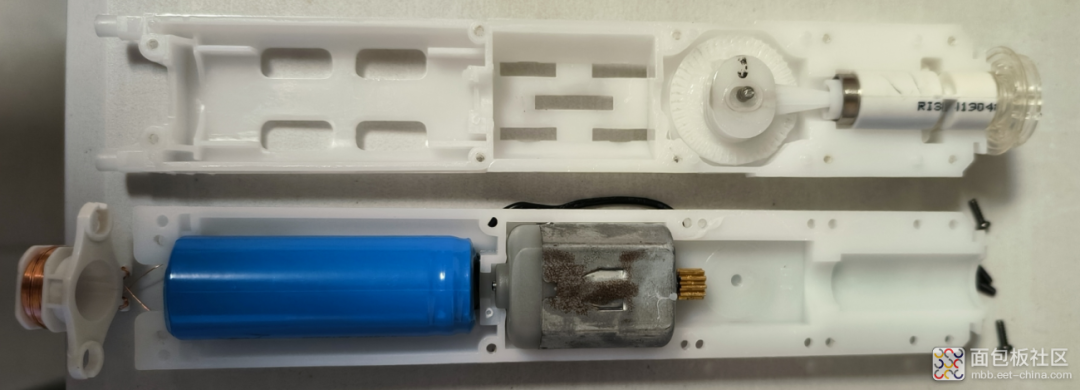

继续拆开看下，一个电机，没有标注具体参数，一节18650电池，无线充电线圈。电机的正负极直接焊接到PCB上了，就不拆了。电机头上带了一个齿轮，转动时带动大的塑料齿轮盘转动，齿轮盘上有个偏心圆塑料物体。

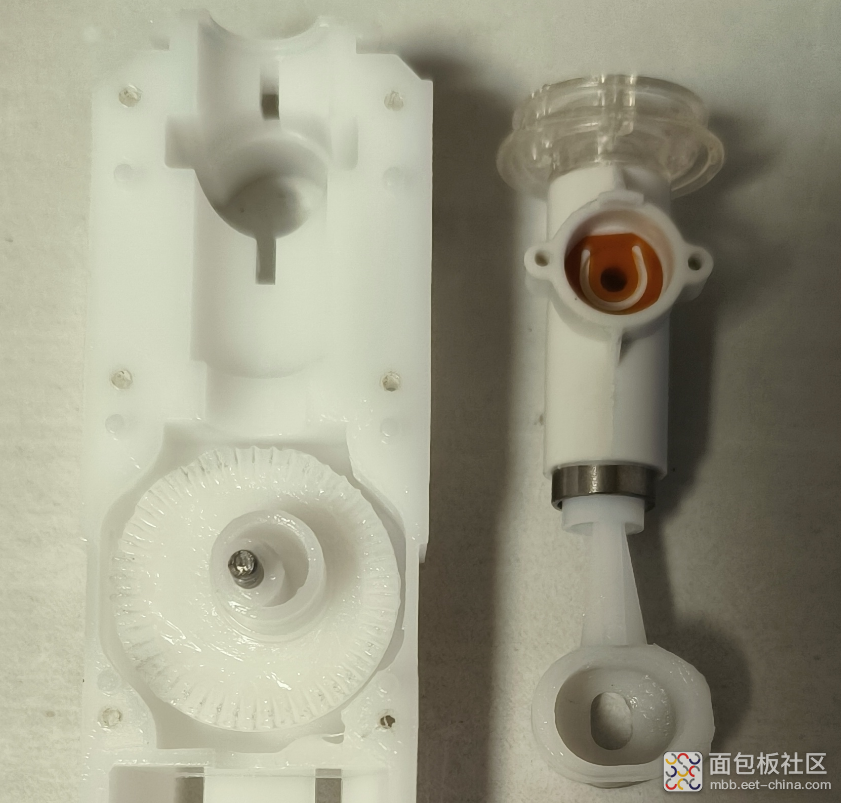

把这个喷水的结构再拆开看看，大的塑料圆盘转动时，带动右侧的抽水和排水装置做伸缩运动。当运动速度足够快，就是连续的水柱喷出，如果慢一点，就是断断续续的水柱喷出，通过调节电机的转速就可以了。

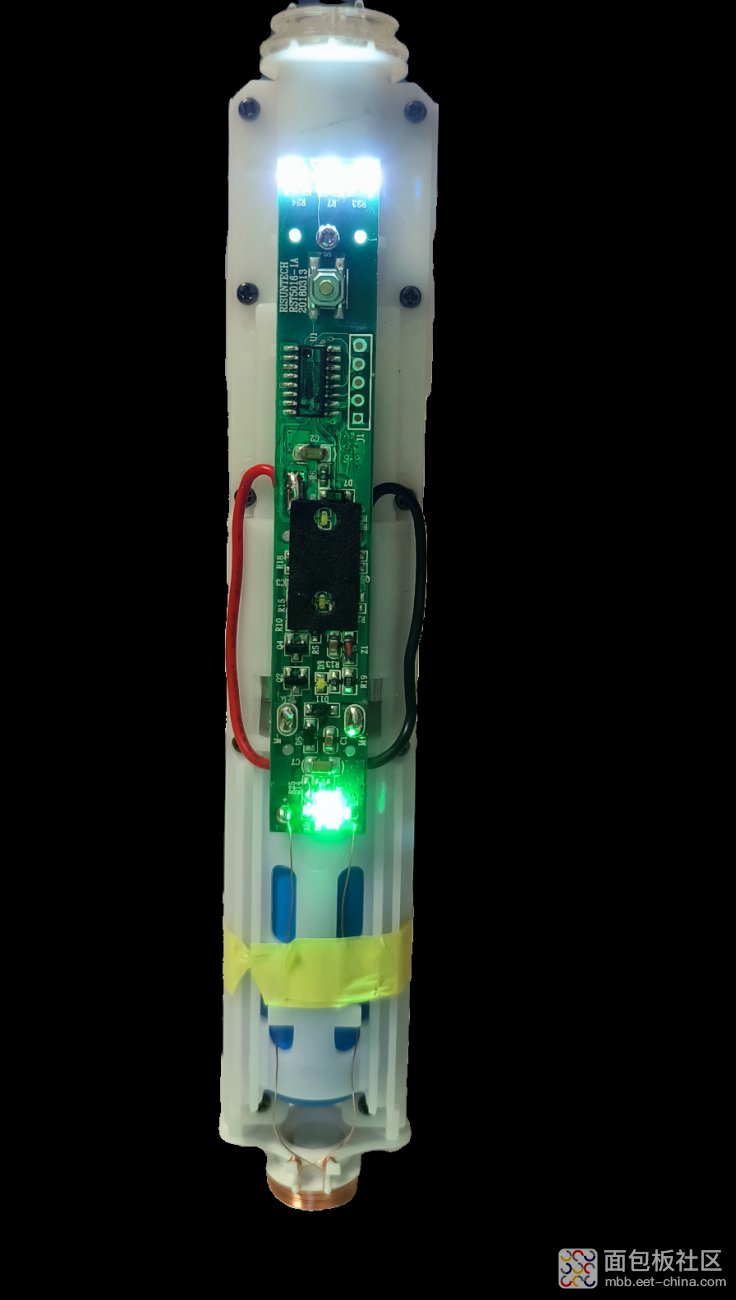

来个裸机的无线充电看下效果

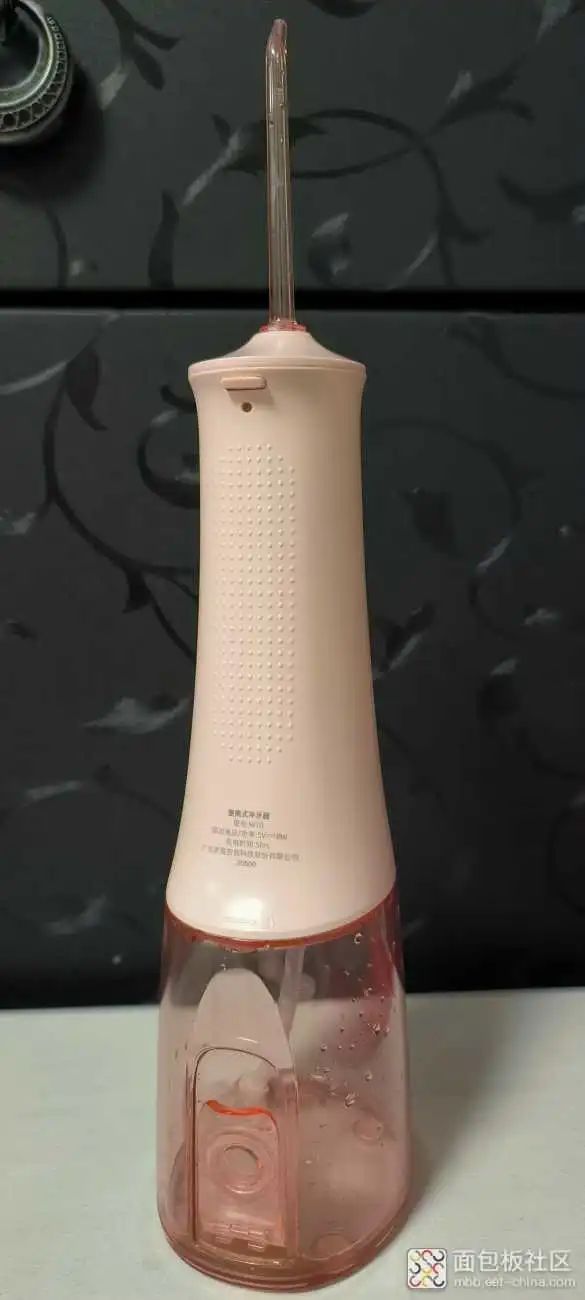

别走开，精彩继续……本来是想既然拆了一个，那就不如再把我媳妇的冲牙器也给拆了，对比下看看方案有何不同。我媳妇的冲牙器这样

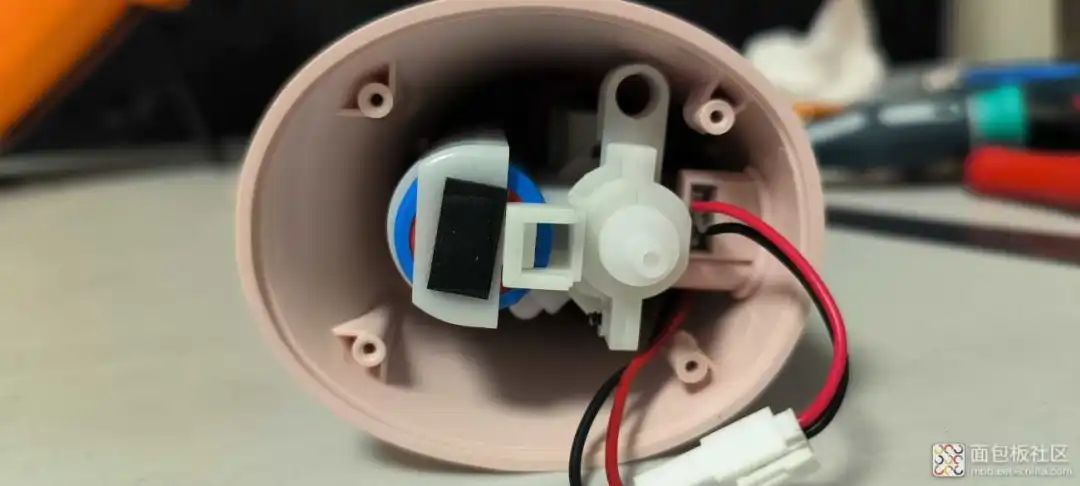

底部四颗螺丝拆掉，长这样，可以看到应该也是一个18650电池，TYPE-C充电接口，通过插头和插座的方式连接。我以为拆掉这四颗螺丝就能轻松 取出来了，可是我还是天真了，此时经验又告诉我，还有螺丝。

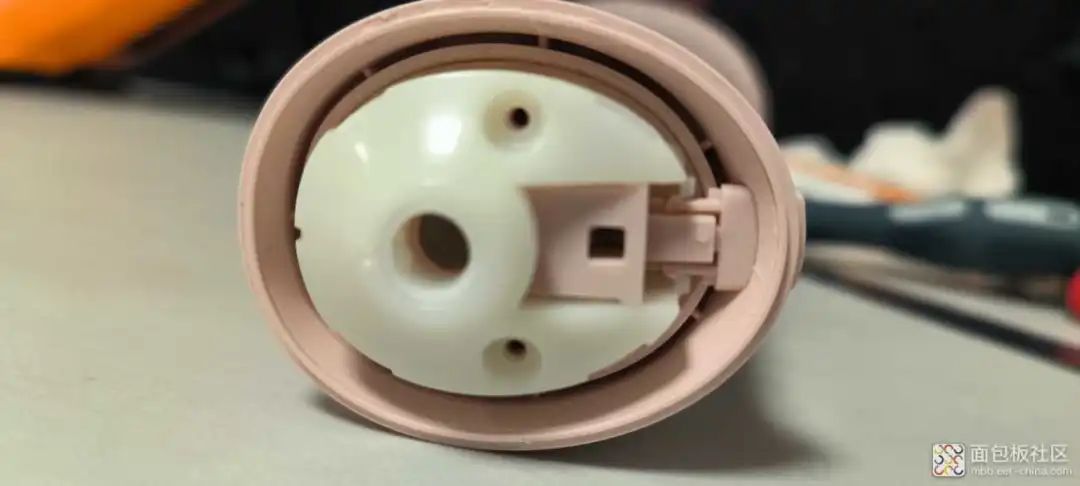

废了九牛二虎之力，终于把顶部塑料盖撬开了，果然有2颗螺丝，麻溜的拆掉，结果还是取不出来，我用上了我所有的工具，钳子，扳手，螺丝刀，甚至我掰核桃的夹子都用上了，还是没把它拽出来，为了不被媳妇骂，我最终还是选择放弃，乖乖给安装回去了。
