前言
充电头网拿到了戴尔推出的一款雷电线，这款雷电线标注40Gbps数据传输标识，表示支持USB4 40G数据传输和雷电4数据传输。实测这款数据线长度约为1.8米，支持240W快充，可以满足笔记本连接显示器扩展显示并充电和连接雷电设备需求。下面就对戴尔这款线缆进行拆解，看看内部的设计如何。
此前充电头网还拆解过戴尔8K HDMI视频连接线、戴尔1.8米全功能数据线、戴尔显示器原装C to C数据线等产品，欢迎查阅。
戴尔雷电线外观

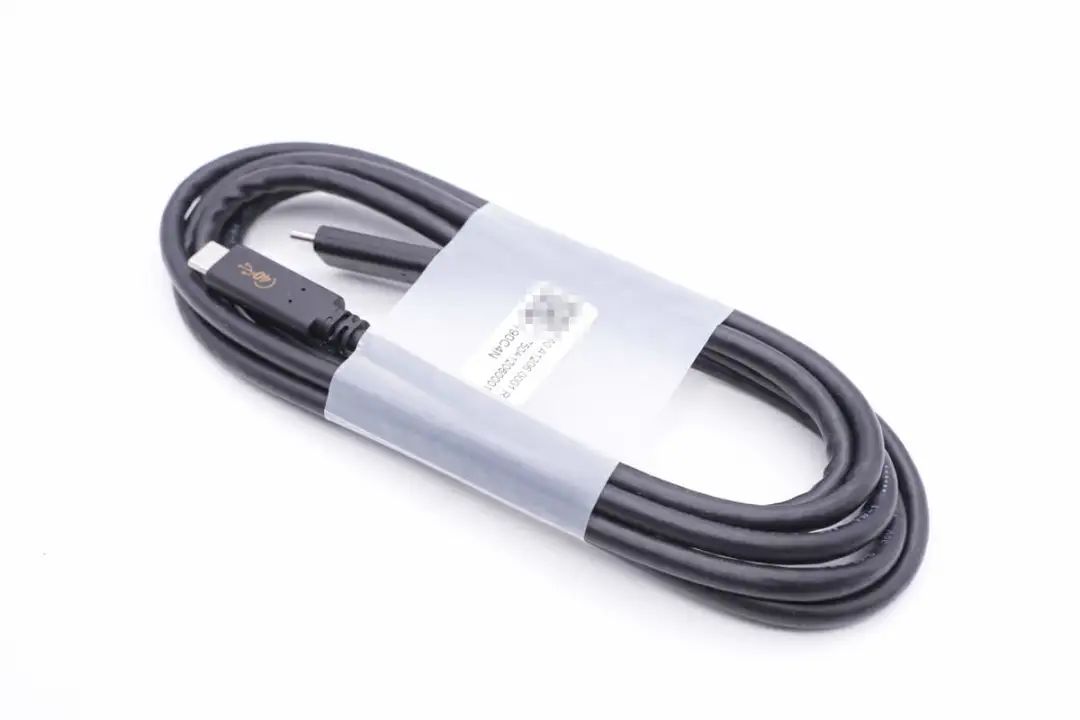

戴尔这款雷电线采用透明塑料膜捆绑固定，整体绕了很多圈显得很长，线头上的40Gbps数据传输标识加戴尔大品牌背书，第一印象会觉得这款线缆很不错。

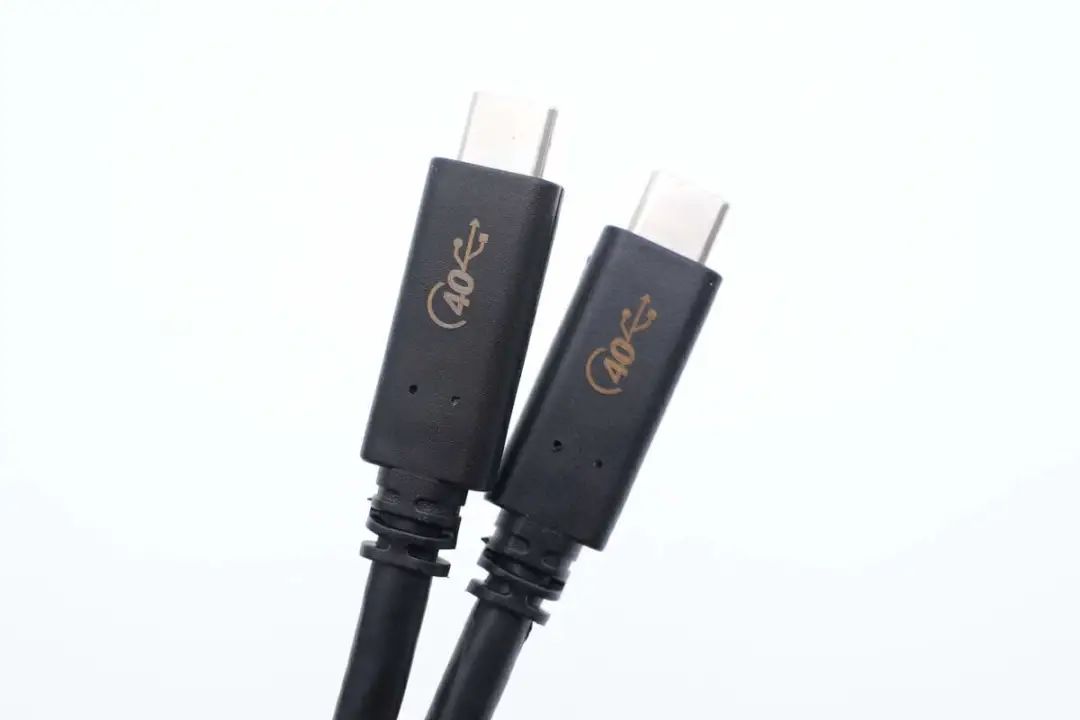

和一般数据线相比，戴尔这款雷电线两端线头也是设计得更长，线头外壳磨砂方便插拔，表面印有40Gbps数据传输标识。

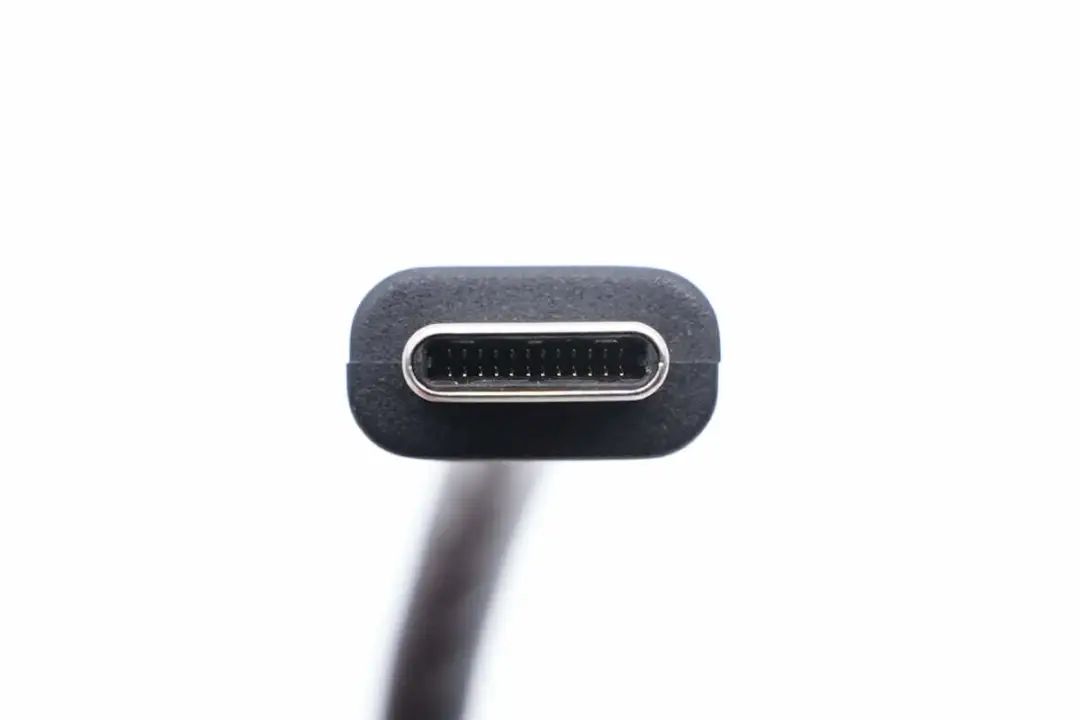

USB-C公头24针脚满PIN设计。

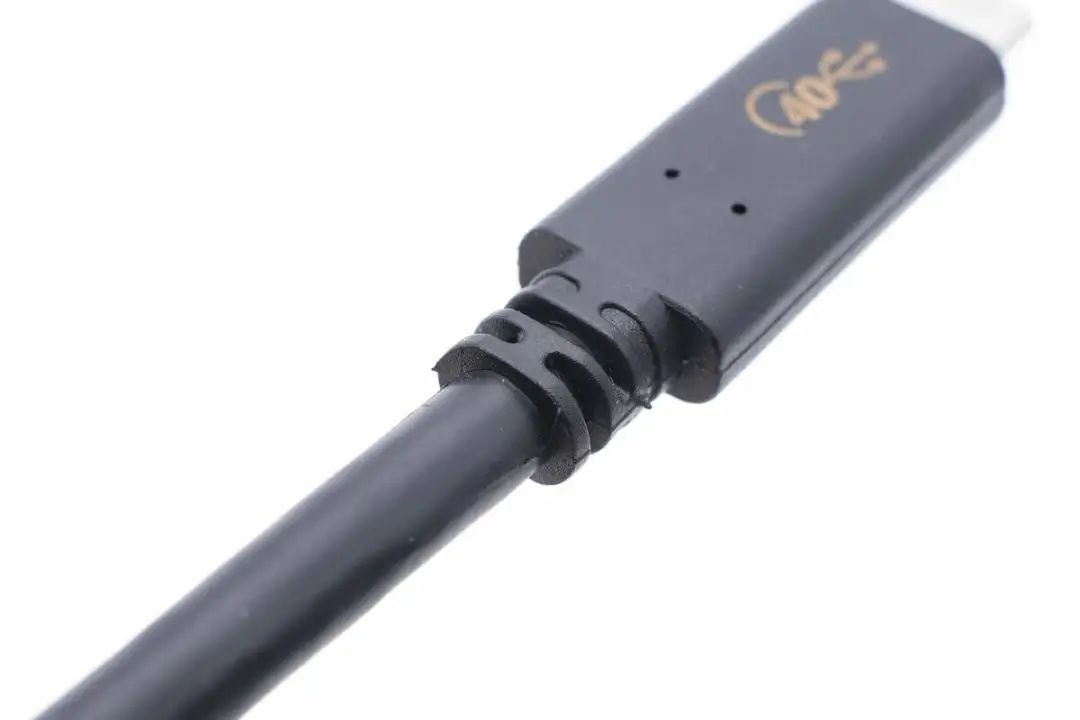

线头末端设有抗弯折保护网尾。

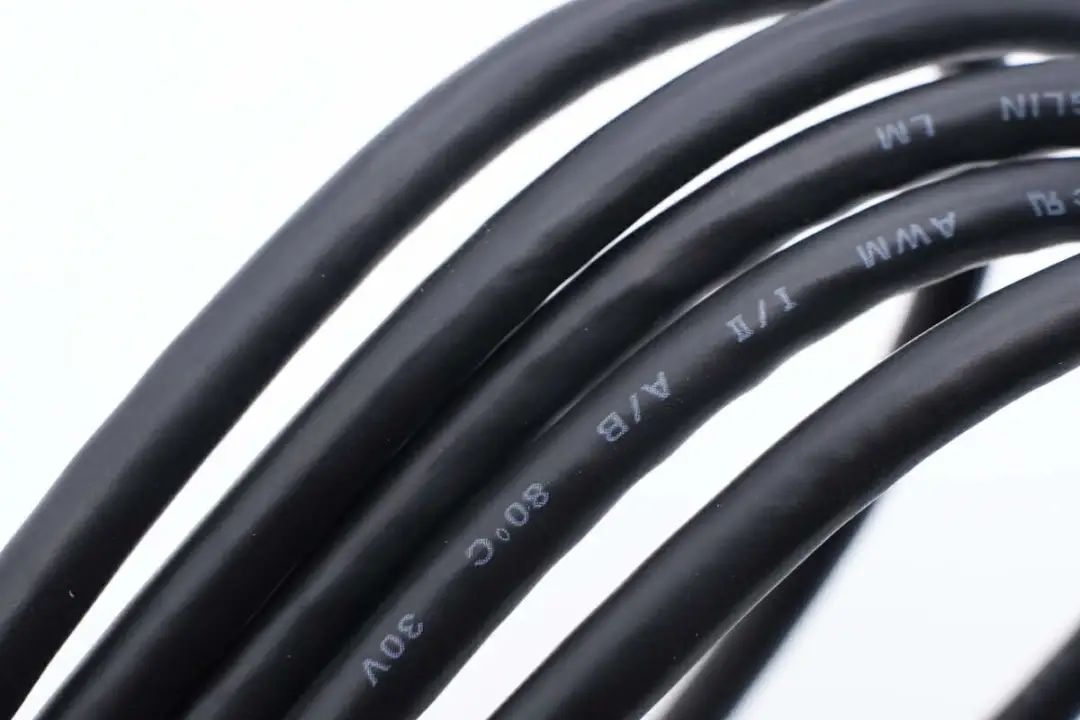

线身外皮整体光滑，并印有80℃、30V等字样，表明线缆可承受温度和电压。

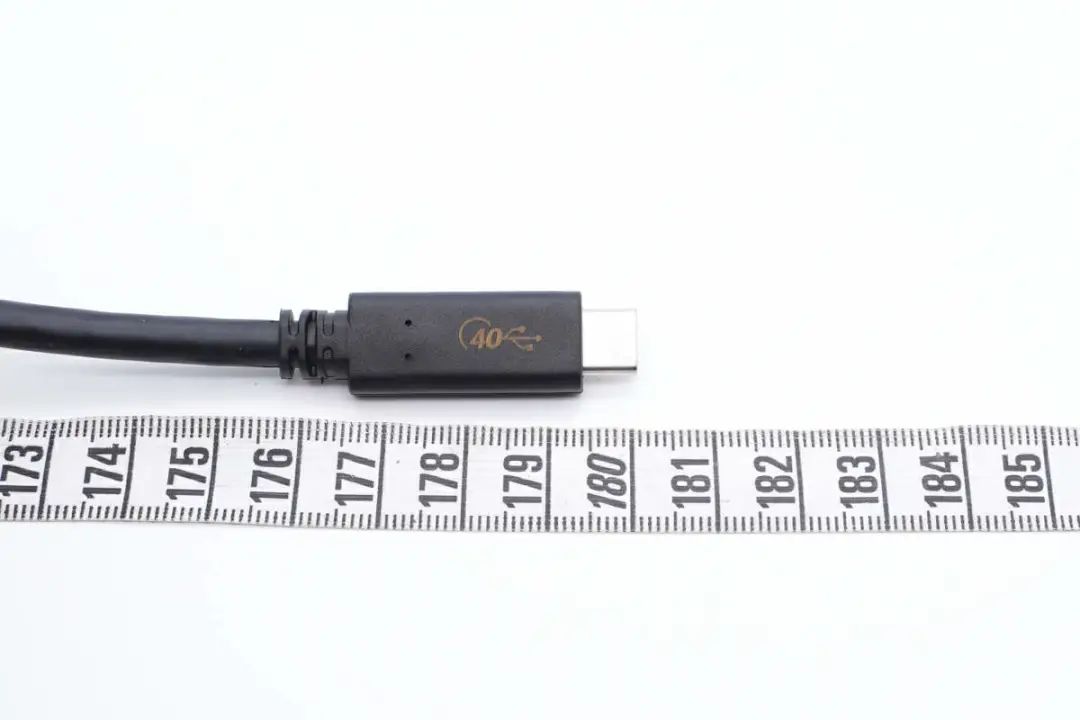

实测戴尔这款数据线长度约为1.8米。

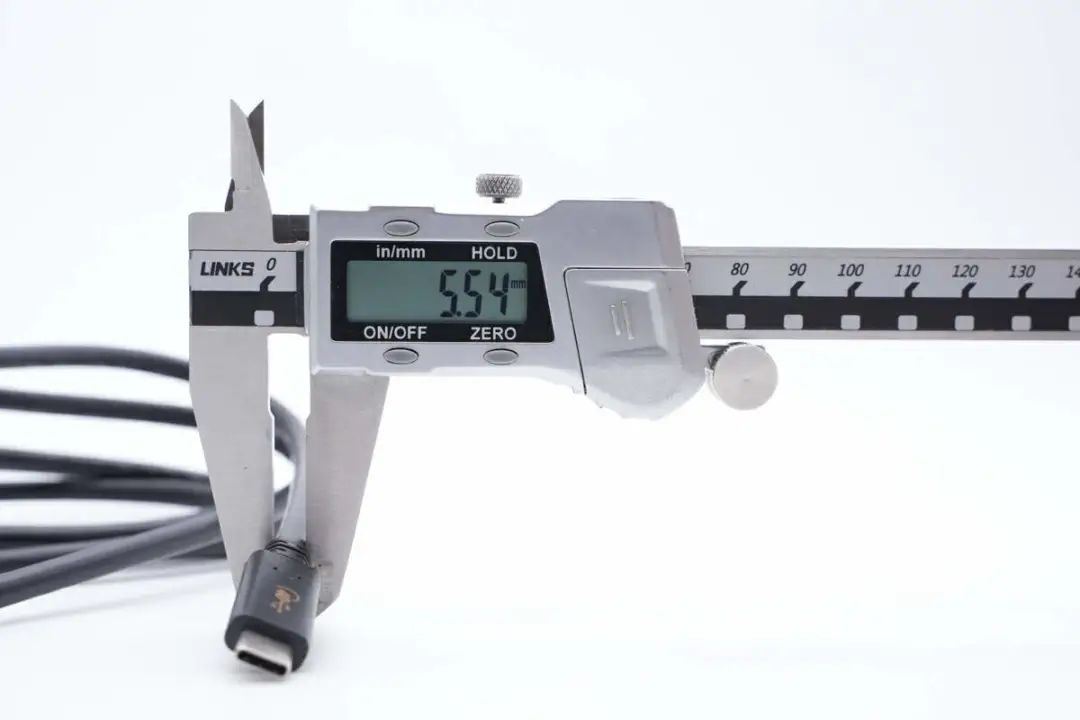

线身直径为5.54mm。

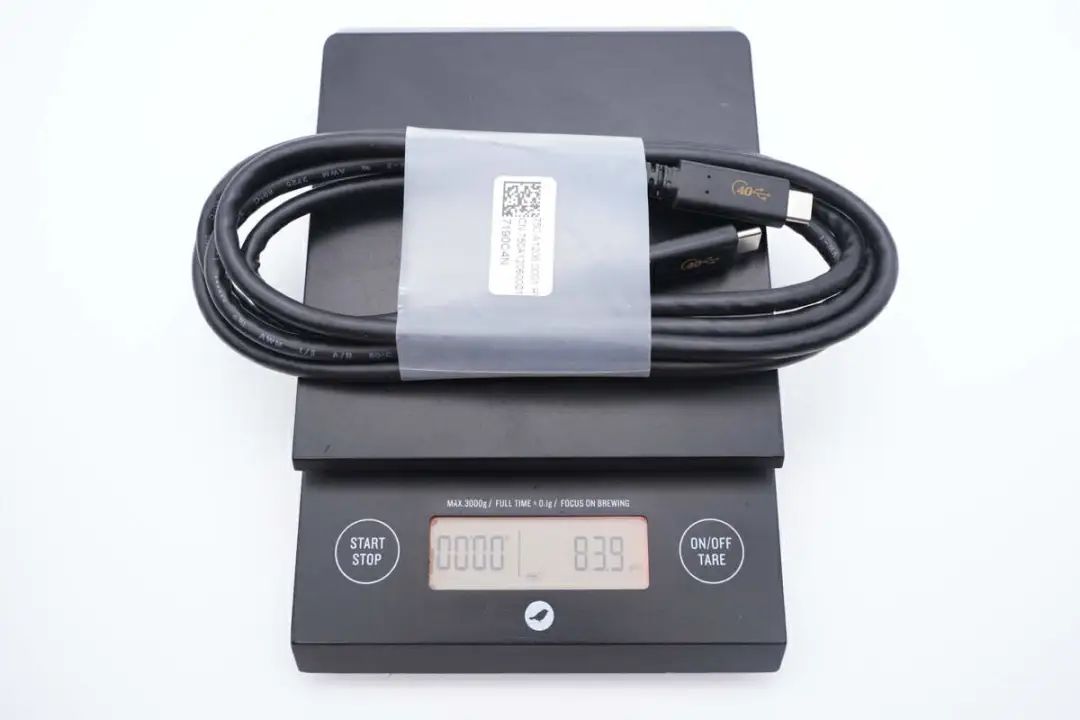

另外测得重量约为84g。

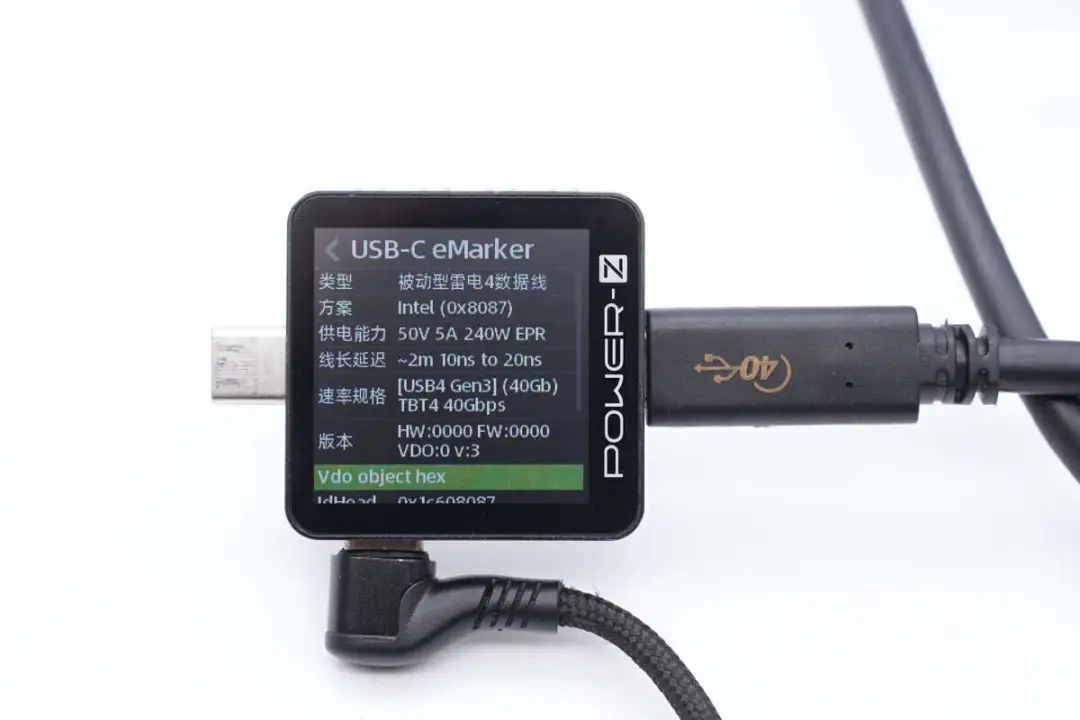

使用ChargerLAB POWER-Z KM003C测得该线缆带有E-Marker芯片，电力传输能力为50V5A，支持PD3.1 240W满功率充电。数据传输能力为USB4 Gen3，最大传输速度可达40Gbps。

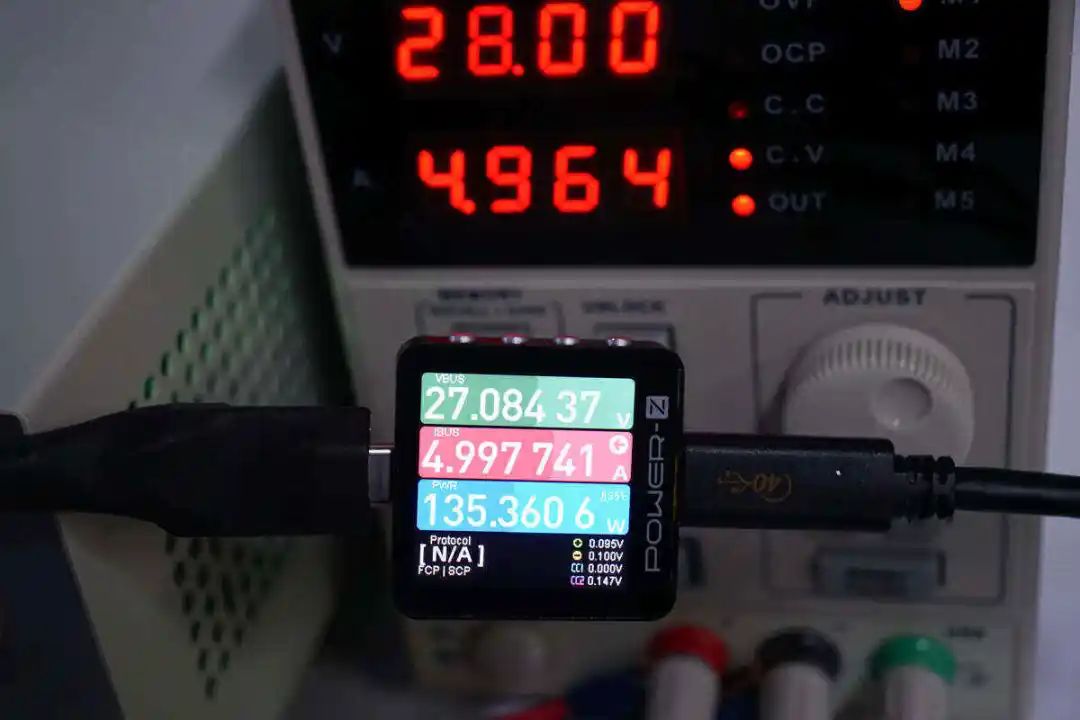

将线材的两端分别连接电源与负载，可以看到测试表显示此时的输出端电压约为27.08V，电流约为5A，功率为135.36W。

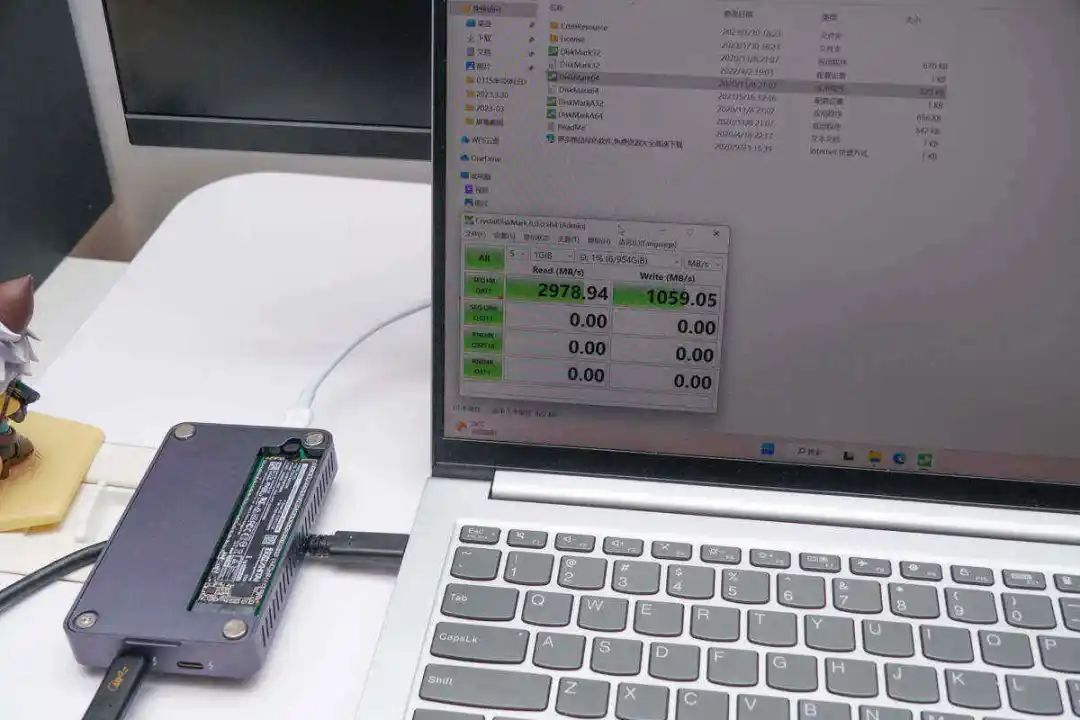

在 Windows 系统的联想小新 Pro 14笔记本中，同样使用 USB4 硬盘盒连接固态硬盘和笔记本的雷电端口，硬盘为致态 TiPlus5000 512GB版本。使用 CrystalDiskMark 测速软件对固态硬盘进行测试，读取速度约为2978.94MB/s，写入速度约为1059.05MB/s。

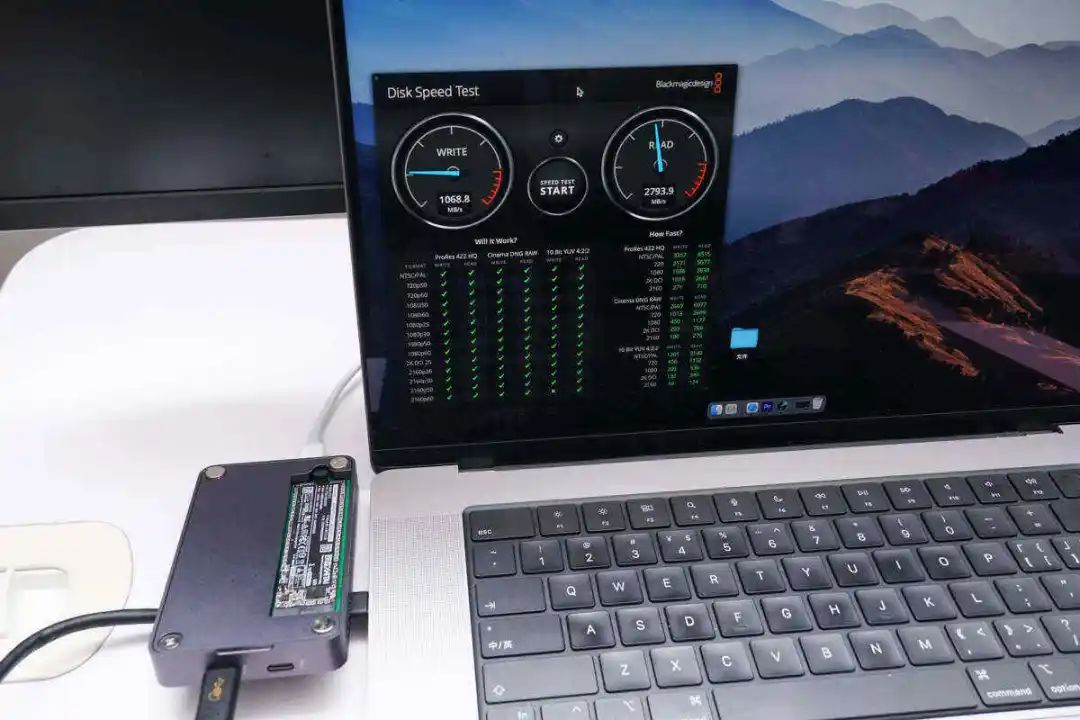

在 macOS 系统端，使用Disk Speed Test 测试线材的数据传输能力，实测读取速度可达2793.9MB/s，写入速度可达1068.8MB/s。

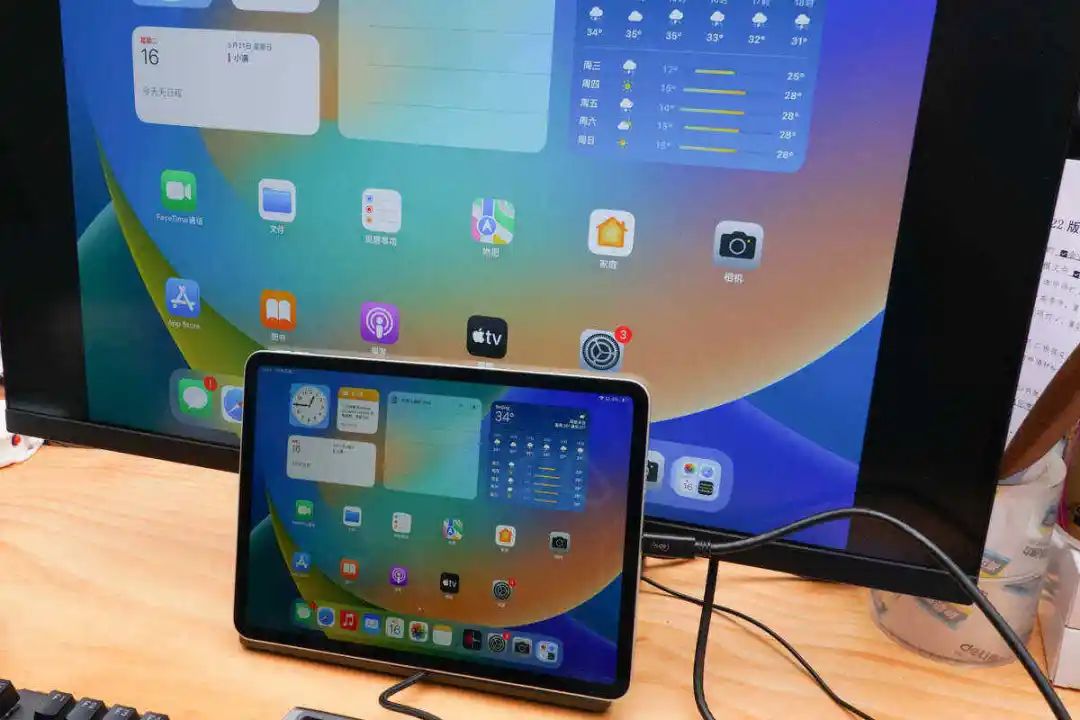

将线材的两端分别连接到第四代 11英寸 iPad Pro的雷电接口以及 4K 分辨率显示器底部的USB-C接口，实测可以正常点亮显示器，说明线材支持传输视频信号。

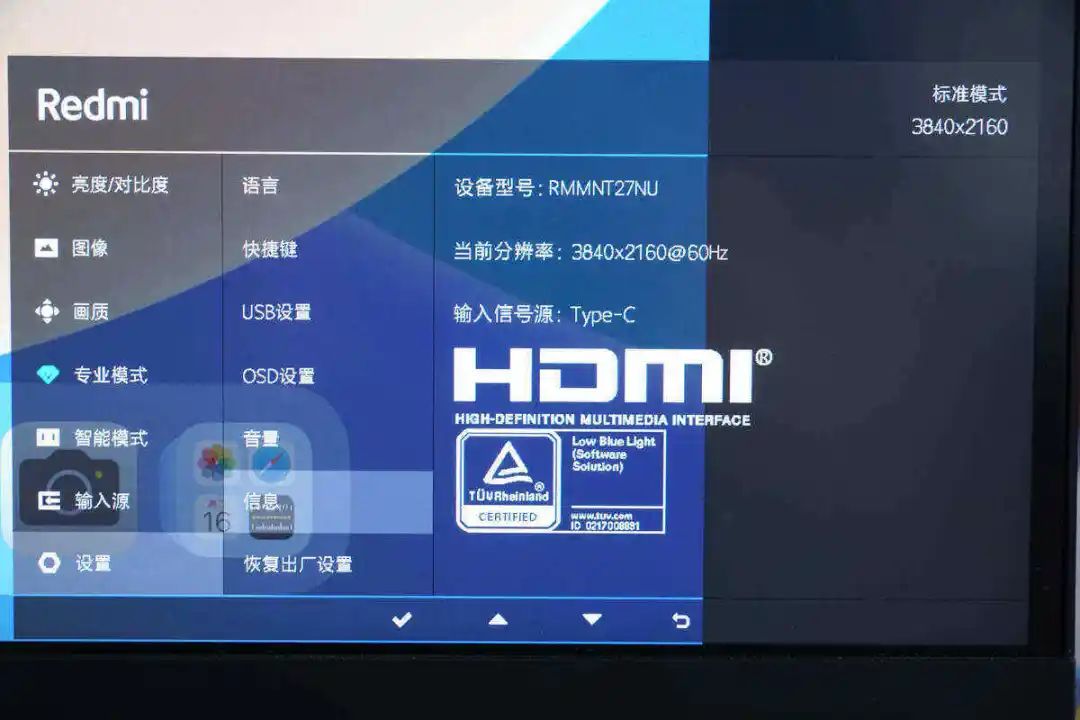

调出显示器的分辨率，此时显示器的分辨率为3840x2160@60Hz，也就是我们常说的4K@60Hz。
戴尔雷电线拆解
看完戴尔这款雷电4数据线的外观和测试，下面就进行拆解，看看内部的做工。

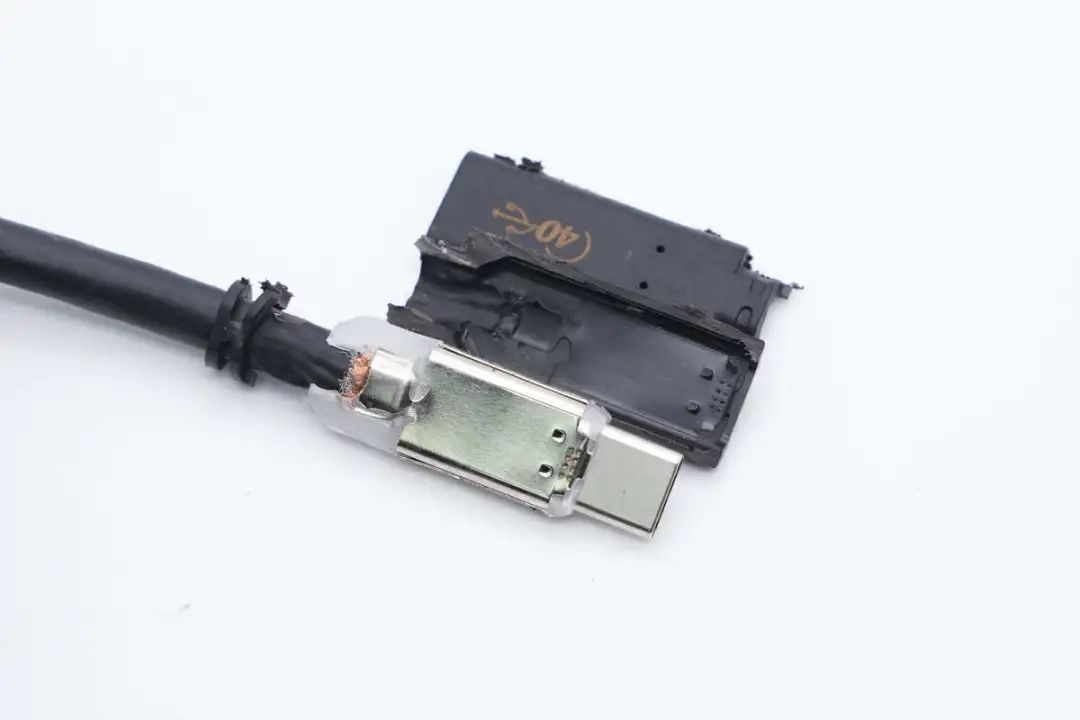

戴尔全功能数据线插头采用软塑料注塑，手感很好，注塑内部是钢套，点焊到USB-C插头上，强度高不易折断。
插头内部使用钢套固定，内部填充硬塑加固，做工扎实。
线缆尾部束线钢套固定屏蔽网和铜箔。

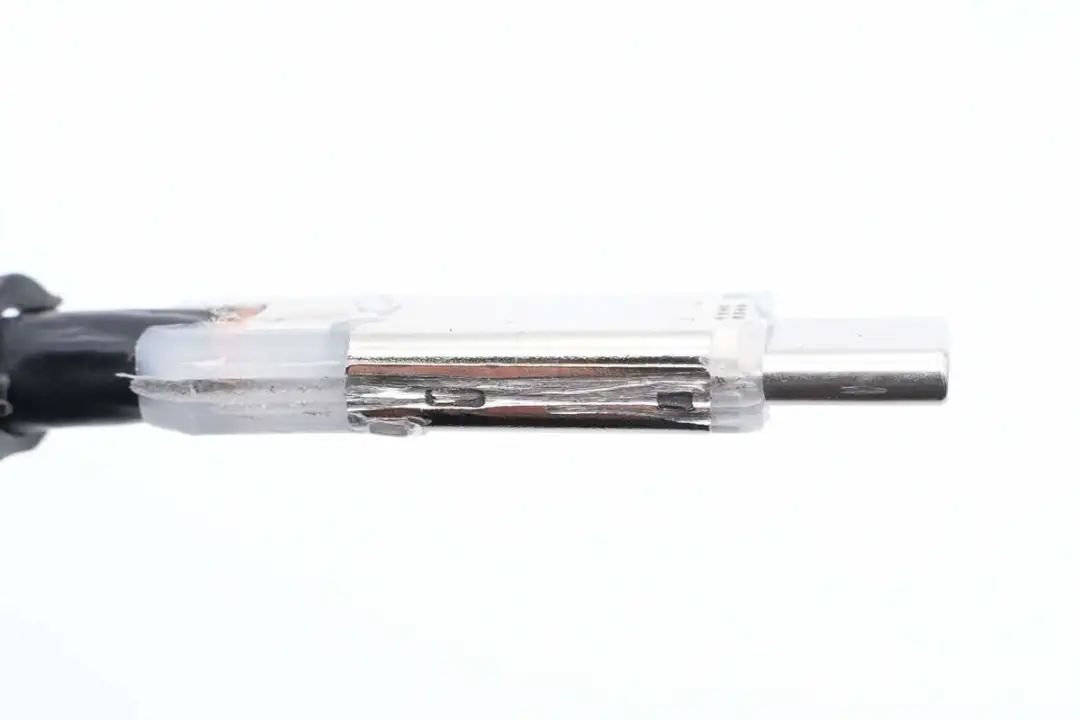

钢套侧面通过卡扣固定。

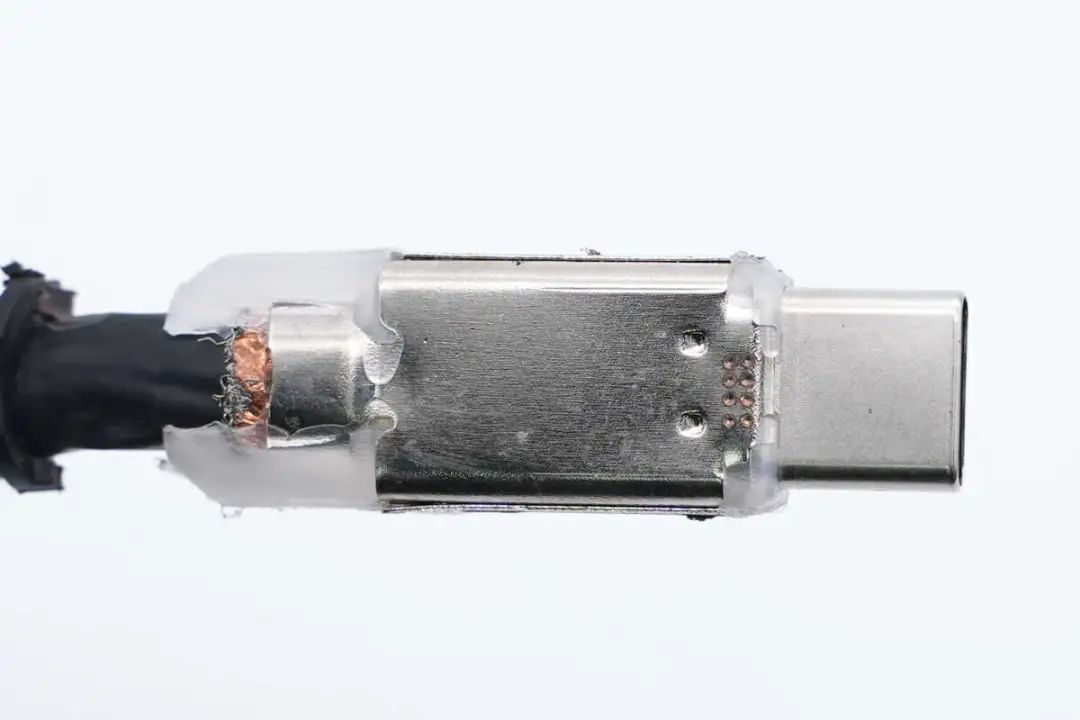

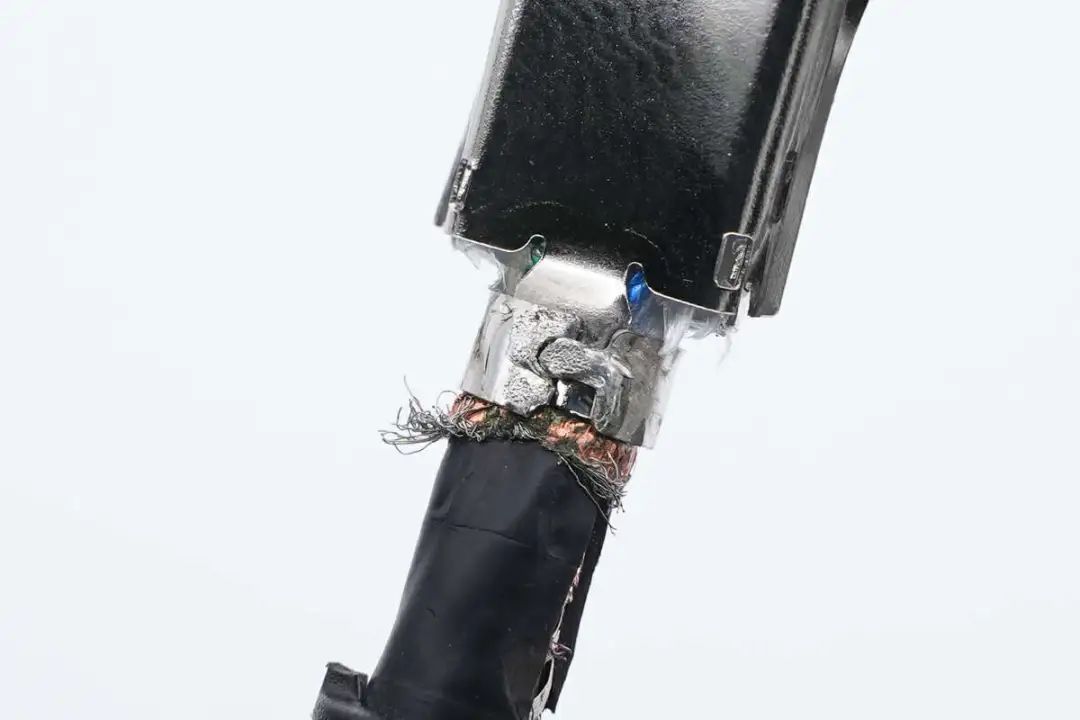

钢套束线结构通过锡焊固定。

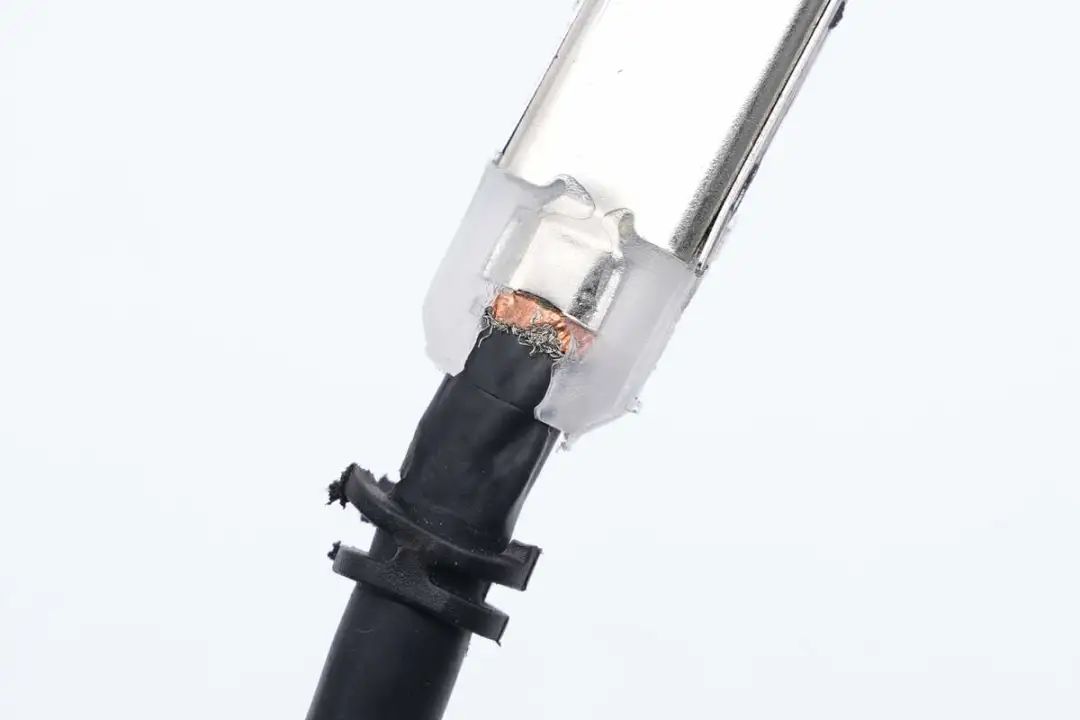

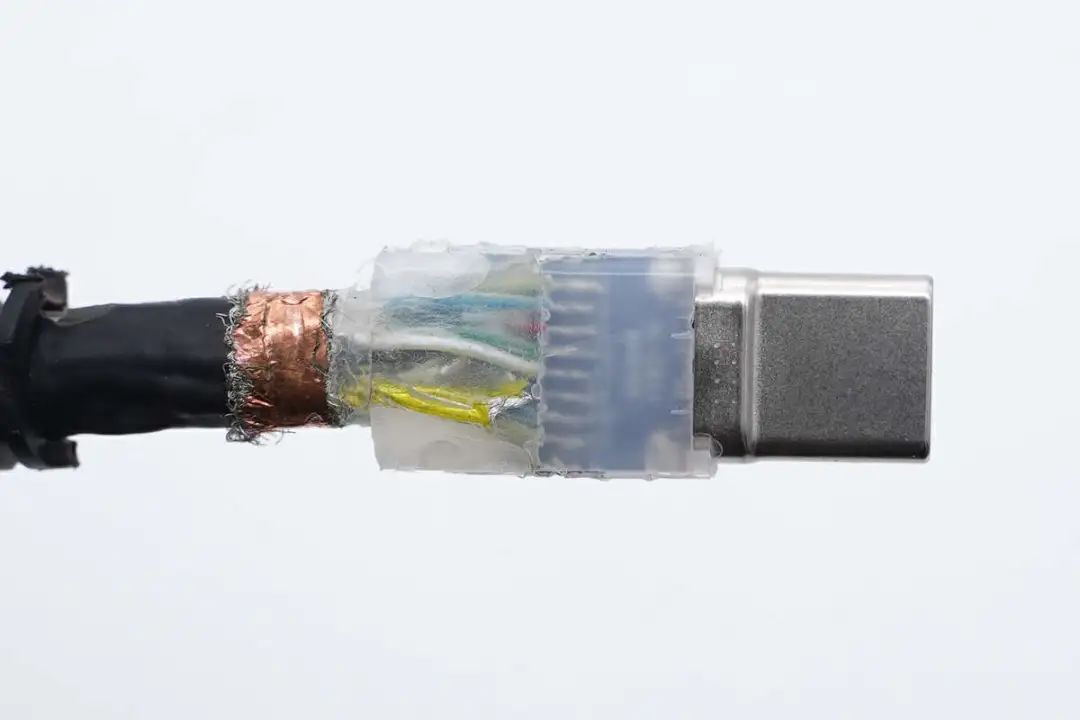

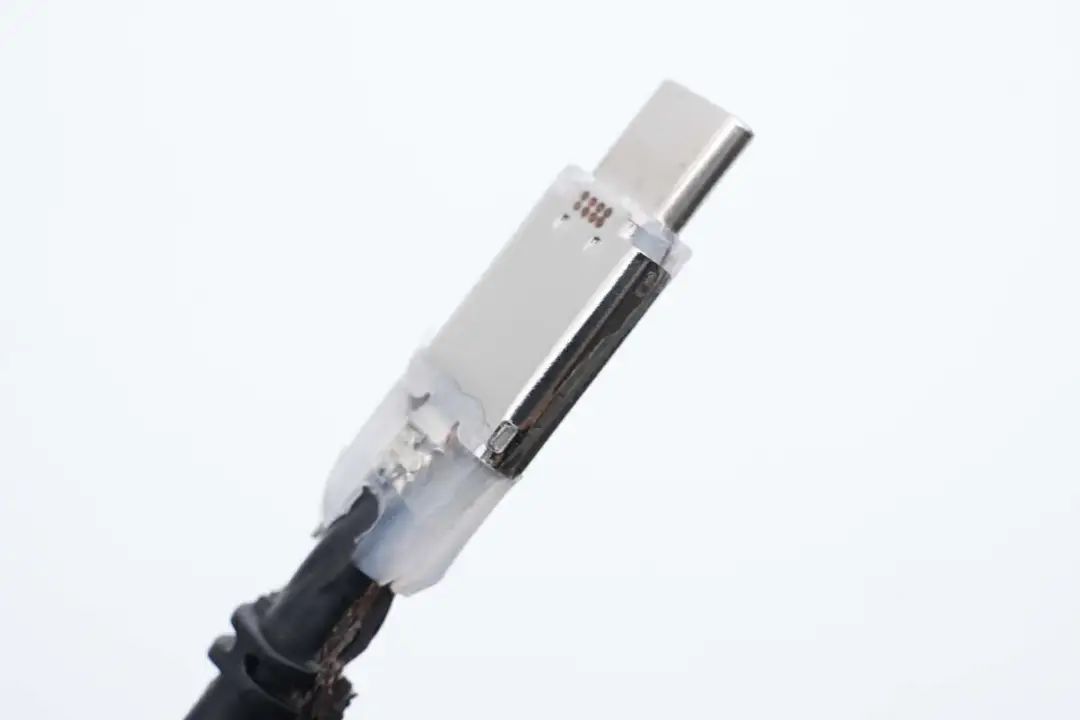

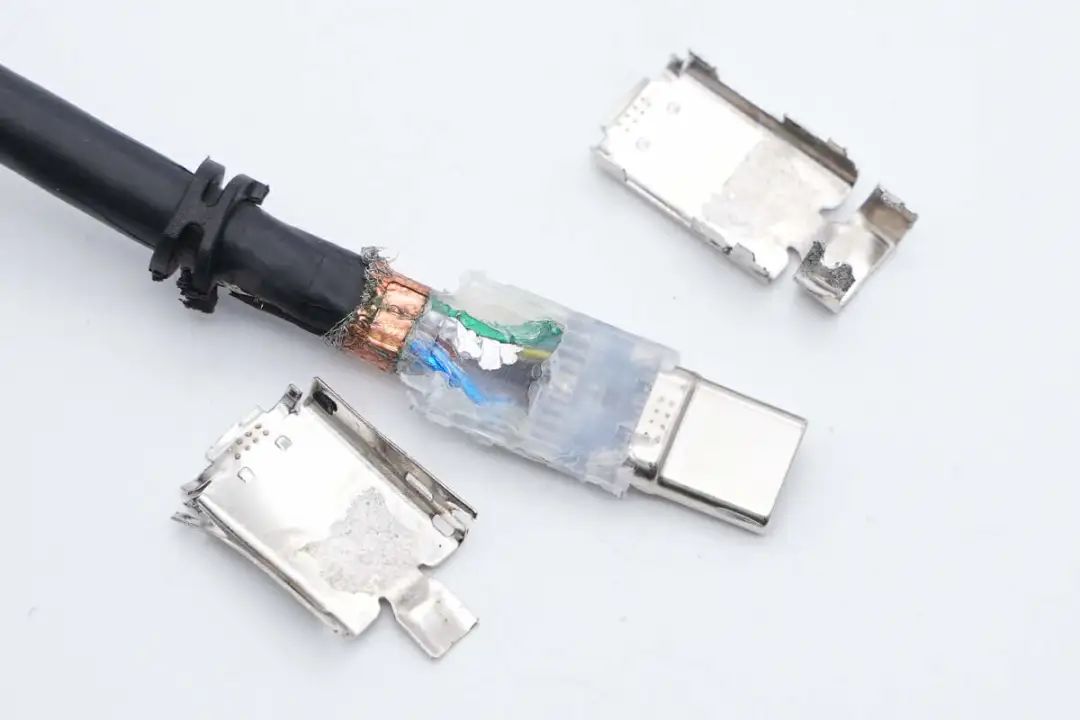

拆开钢套，端子PCB与钢套之间采用半透明硬胶填充固定。
另外一面为同样的结构。

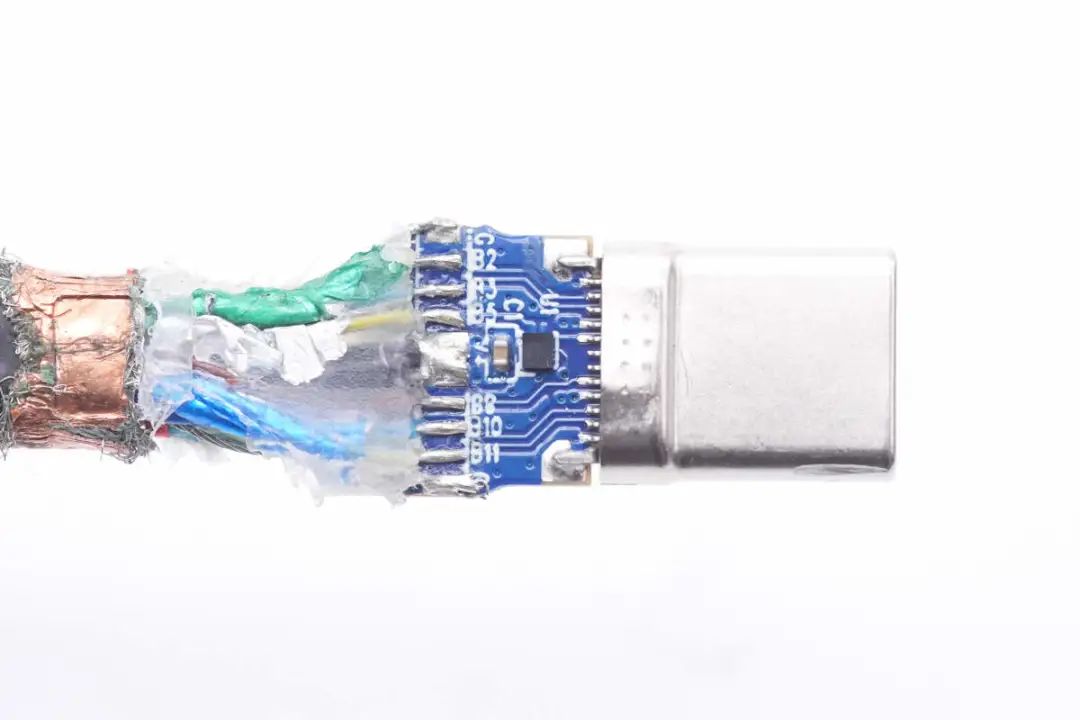

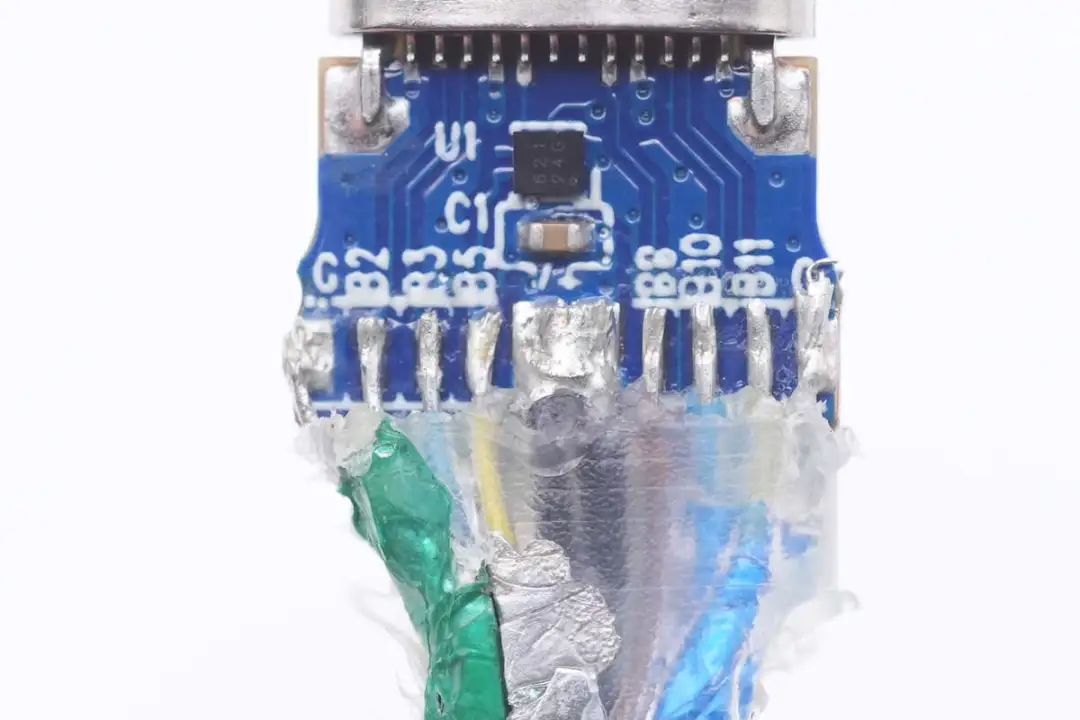

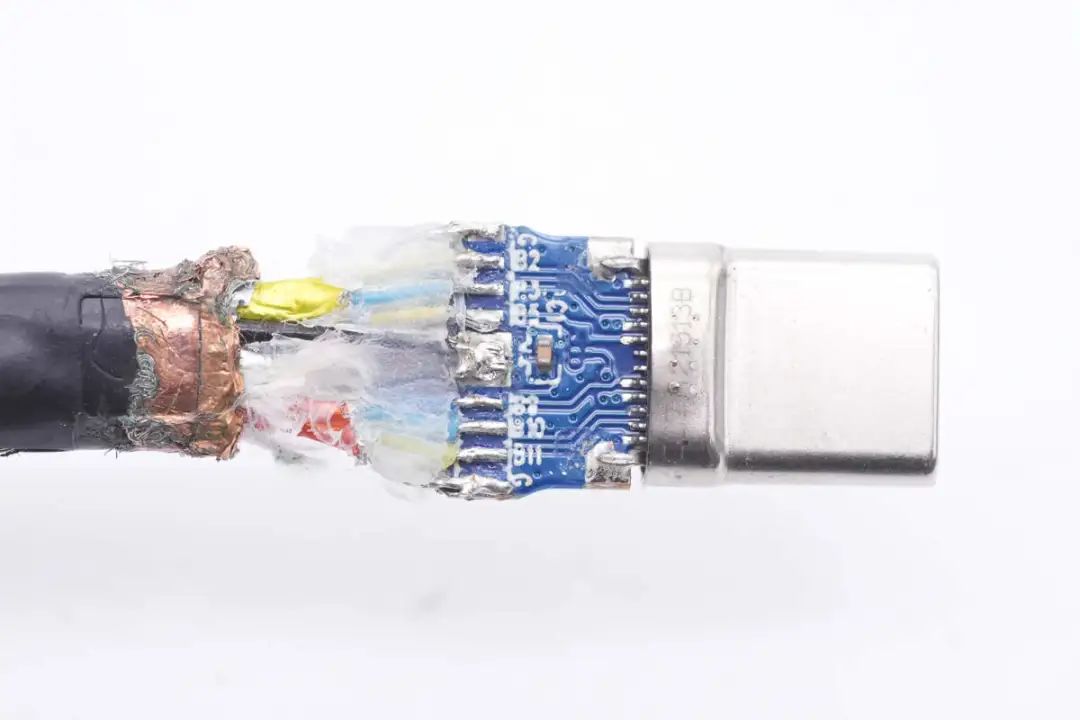

清理掉端子PCB上面的硬胶，PCB上面焊接一颗E-Marker芯片和一颗电容。

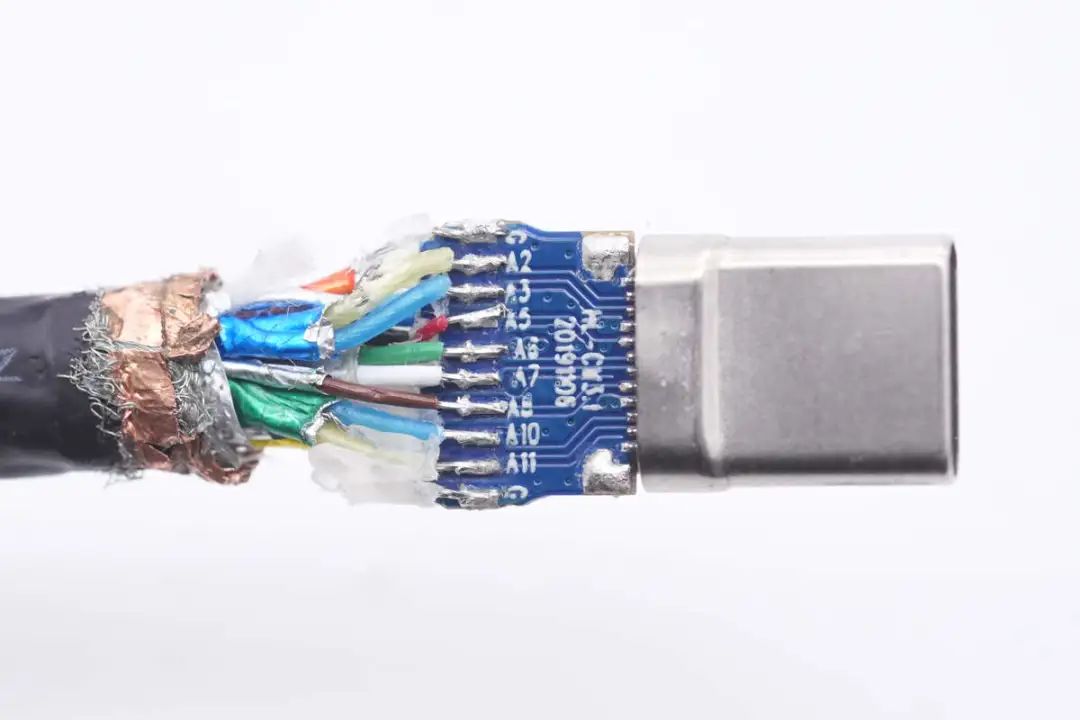

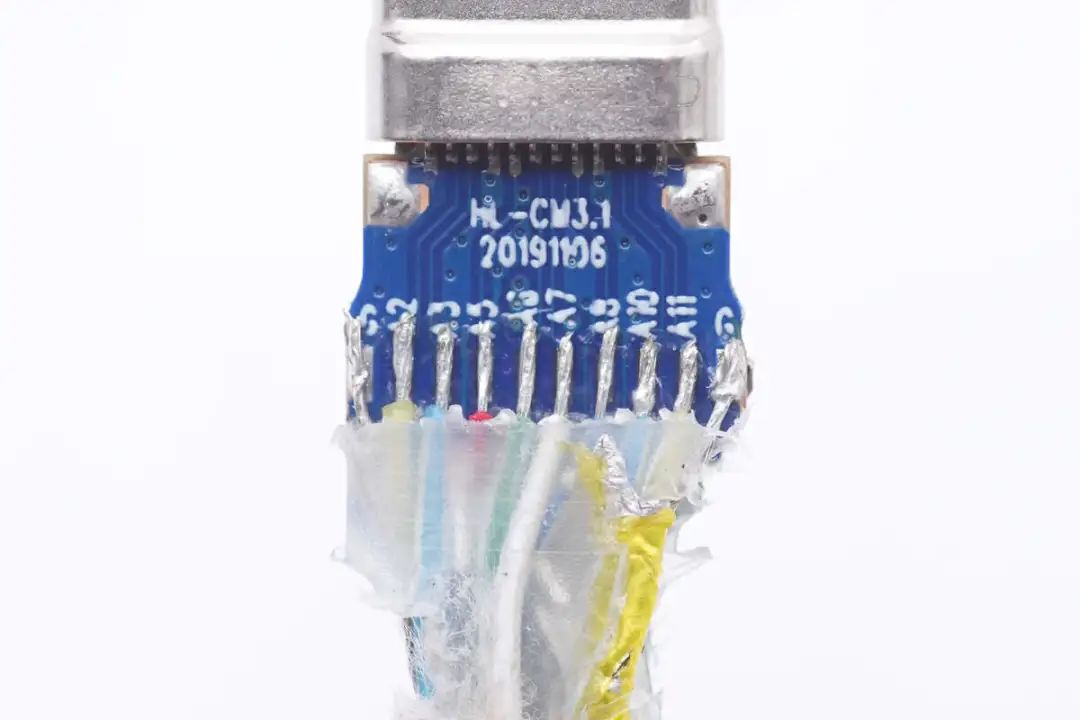

端子PCB背面焊接数据线芯。

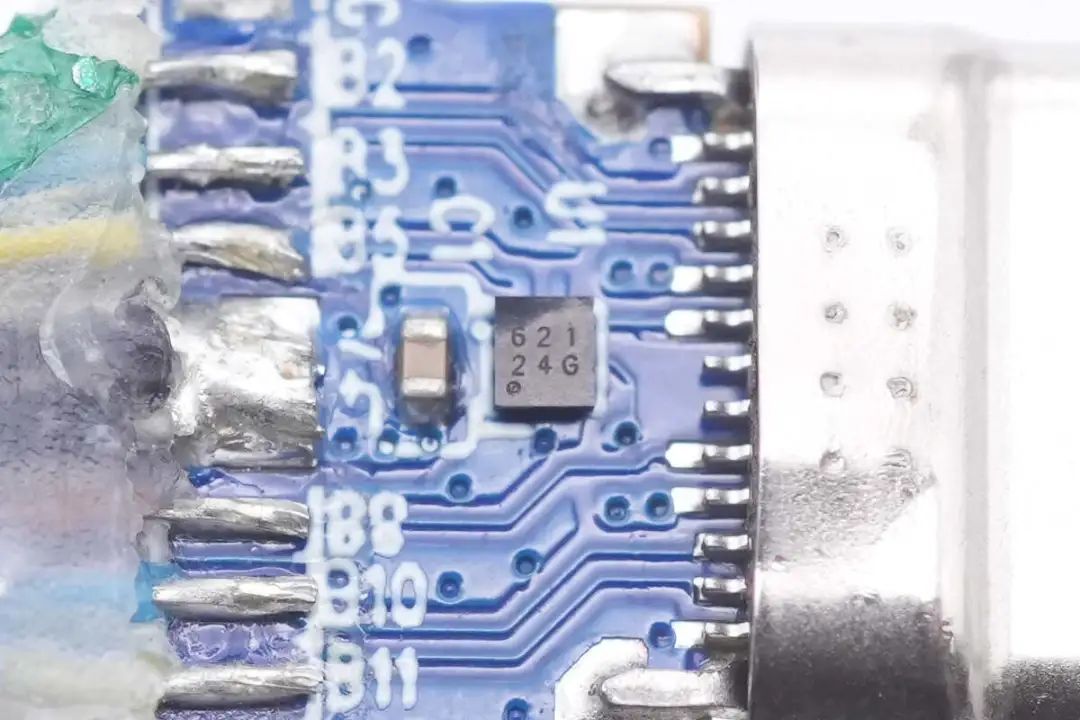

PCB正面的E-Marker芯片特写，来自威锋电子，型号VL152，采用WLCSP-6封装，在左侧焊接一颗电容。

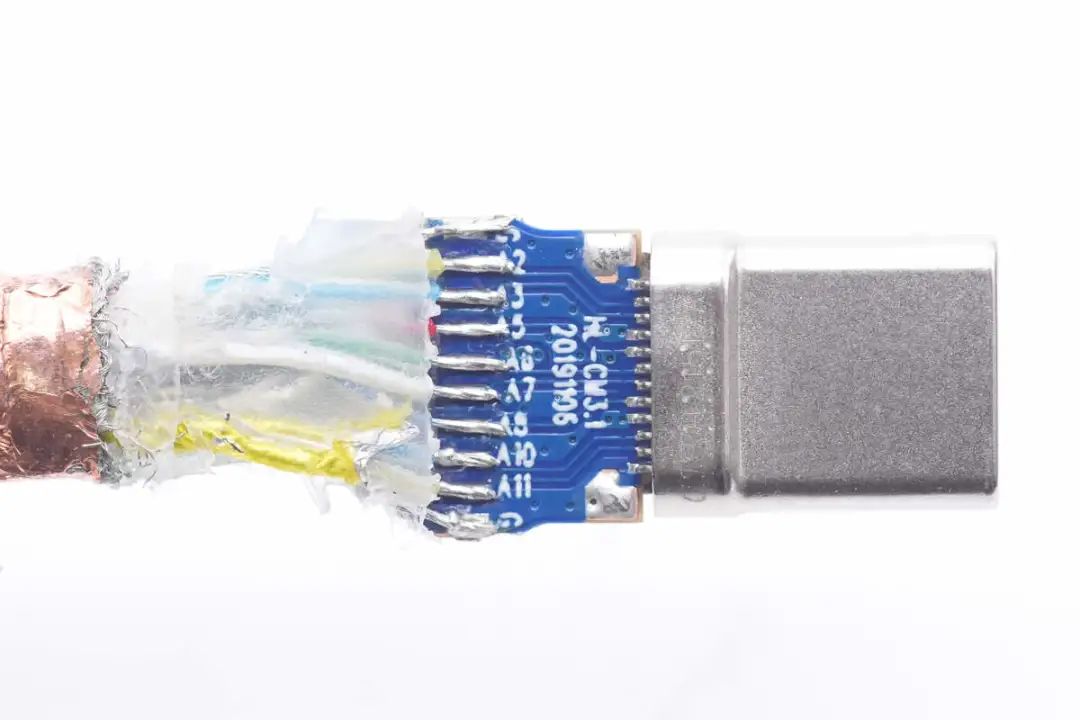

PCB正面焊接电力线芯和数据线芯。
背面焊接数据线芯。
另一头为同样的钢套点焊，内部采用硬胶填充。
另外一端也是相同的PCB设计，没有预留焊接E-Marker芯片的焊盘。
背面同样焊接数据线芯。
拆解过两端的插头，下面开始拆解线缆。线缆外皮下面是屏蔽层和内部线芯。

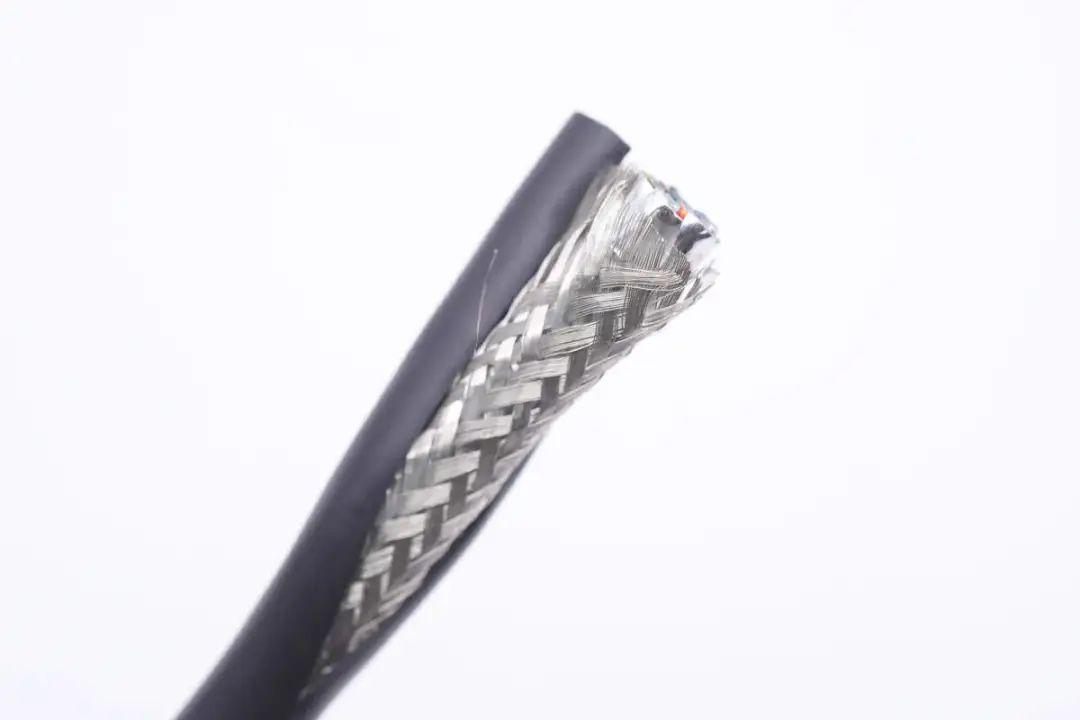

在外皮下面是编织屏蔽网。

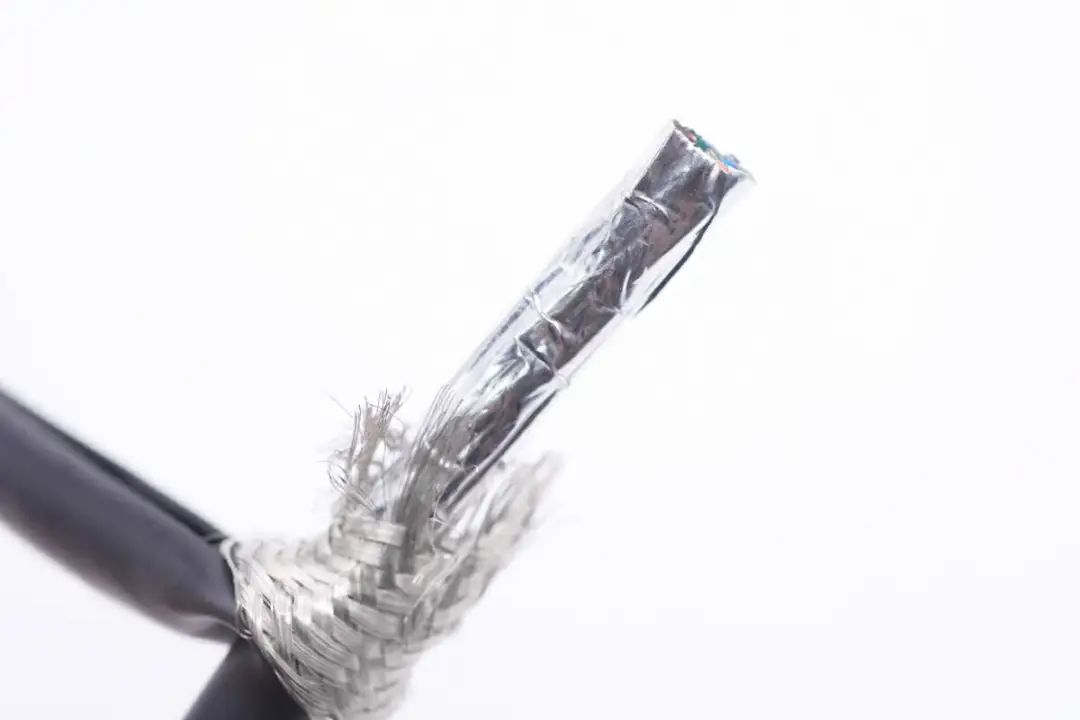

编织屏蔽网下面是一层屏蔽铝箔，严密包裹线缆内芯屏蔽。

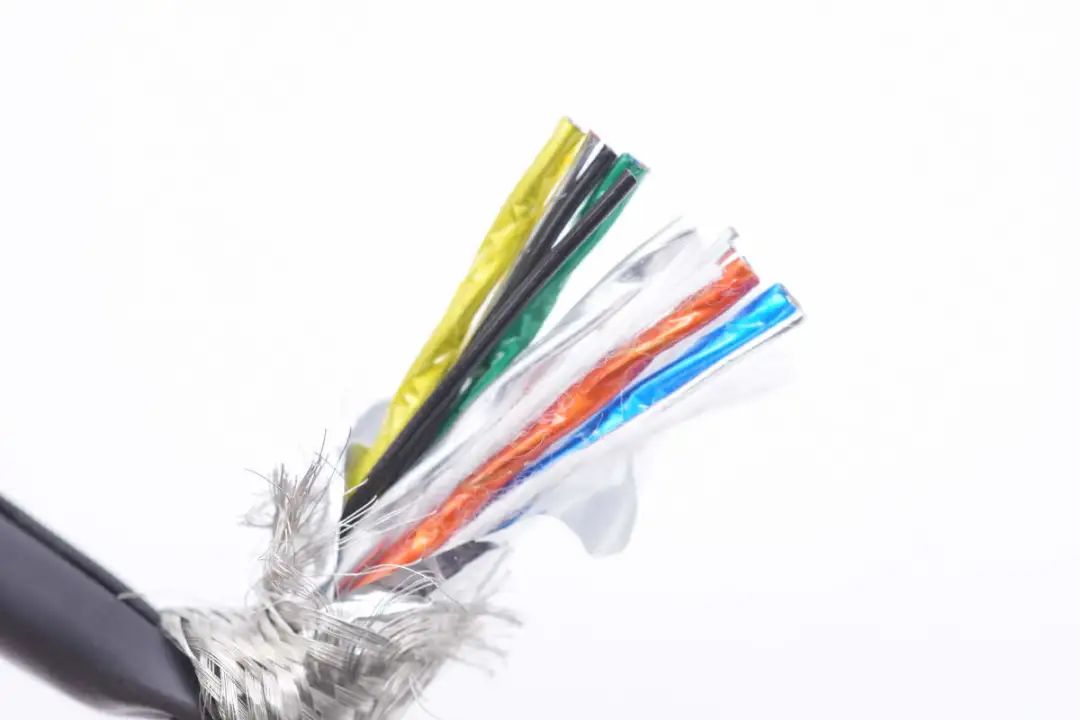

线缆内芯使用不同颜色的屏蔽铝箔包裹。

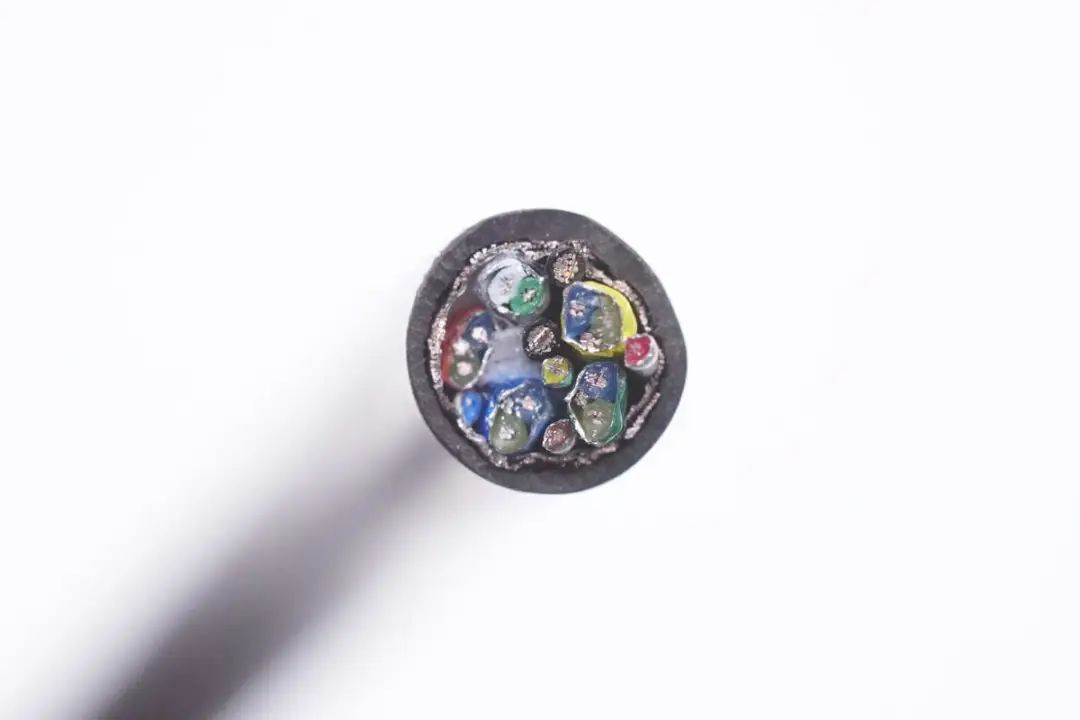

剪断一段线缆，观察内部结构。其中红、黄、蓝、绿双绞屏蔽线为雷电数据线，银色双绞屏蔽线为USB2.0屏蔽线，两条黑色线芯为正极电力线芯，单根银色屏蔽线用于CC通信，内部还有三根抗拉线。

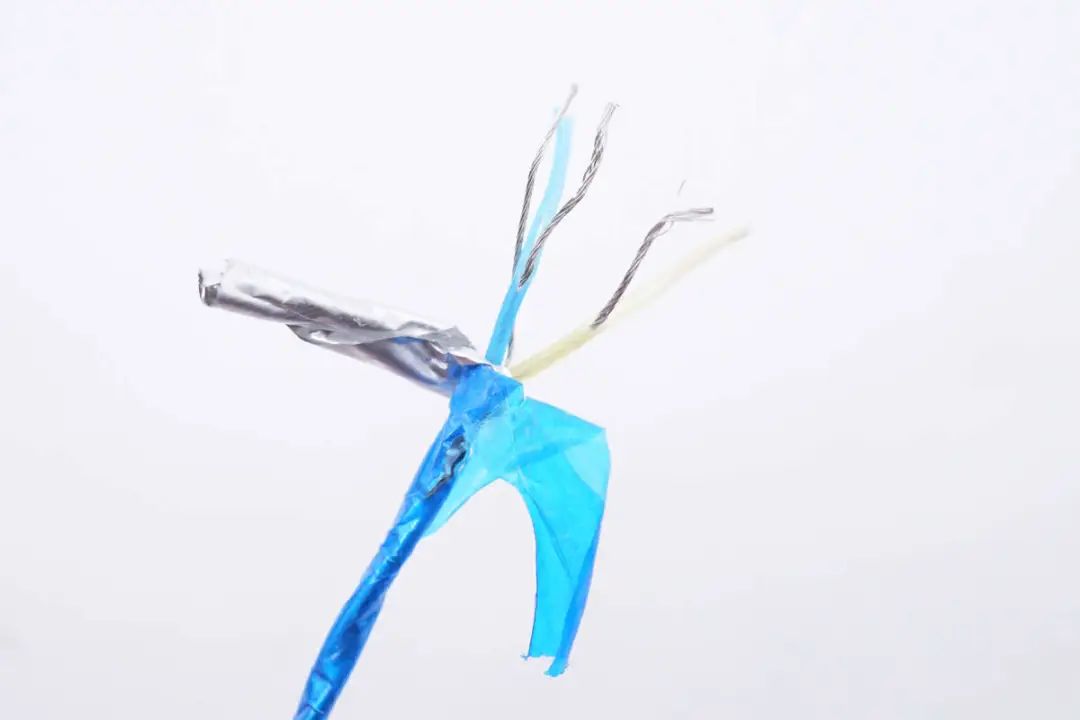

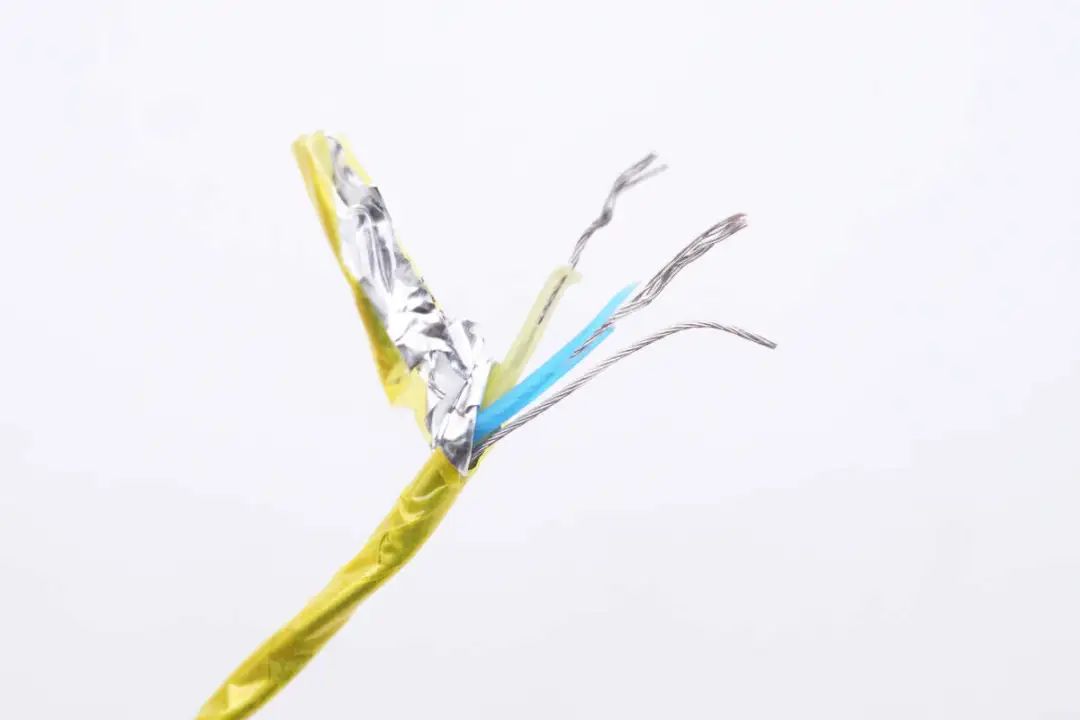

屏蔽线内部特写，采用黄蓝线用于差分走线，内部还设有一条裸线芯用于接地。绿色，红色和蓝色屏蔽线内部为相同的结构。

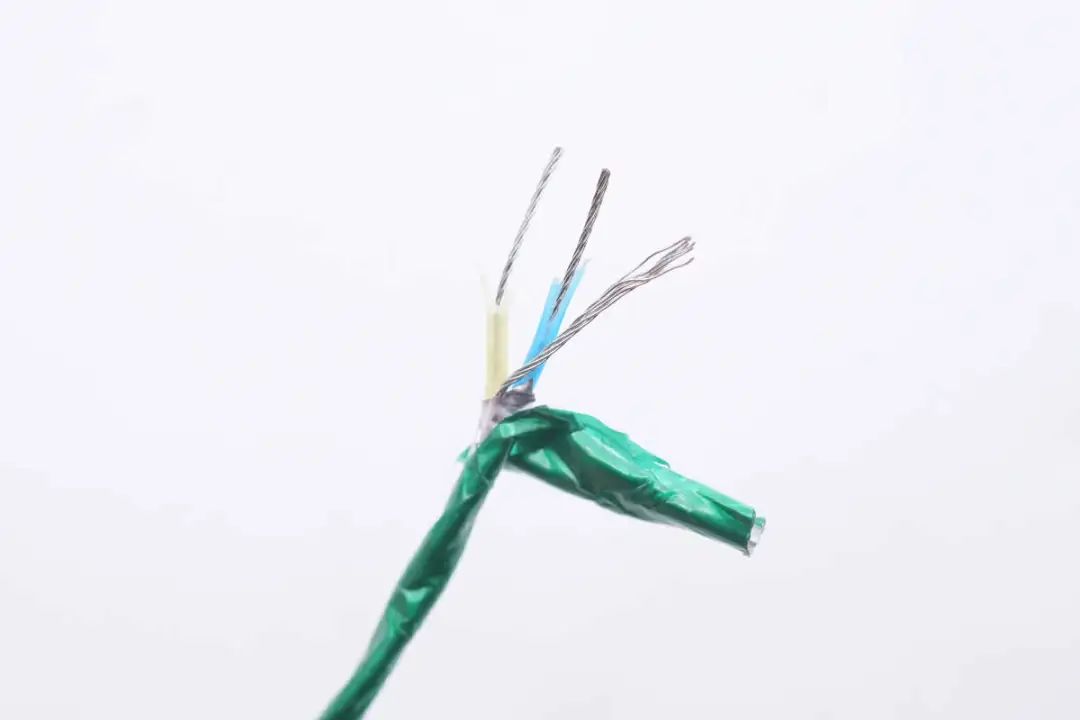

绿色屏蔽线也是同样的设计。

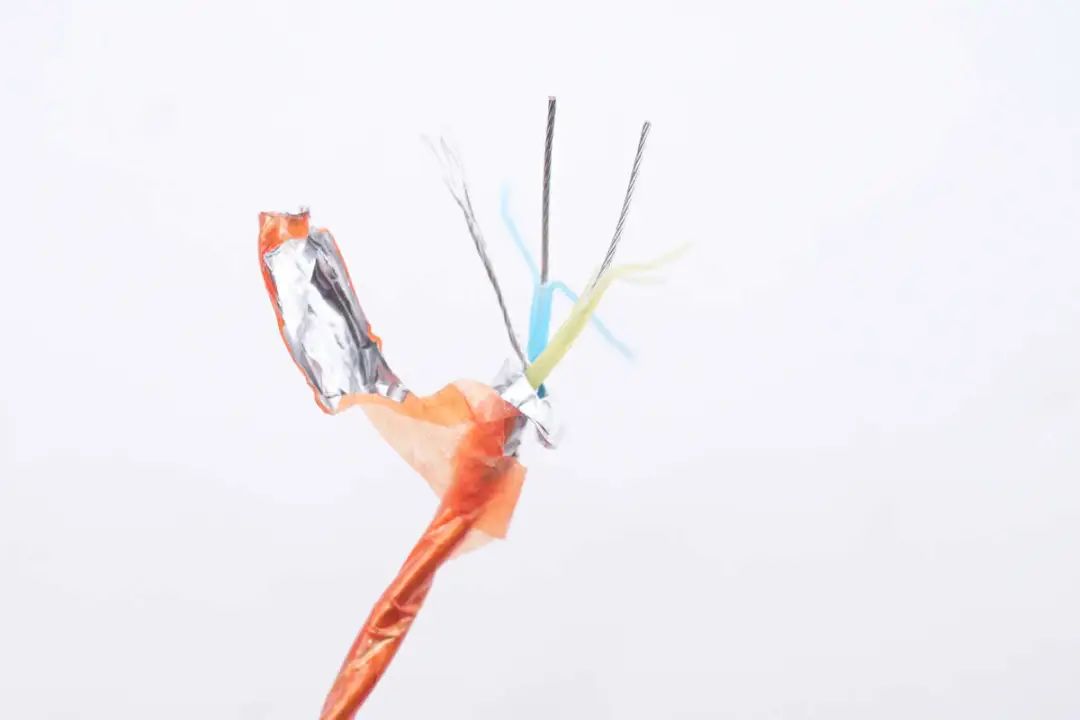

红色屏蔽线内部特写。
蓝色屏蔽线内部特写。

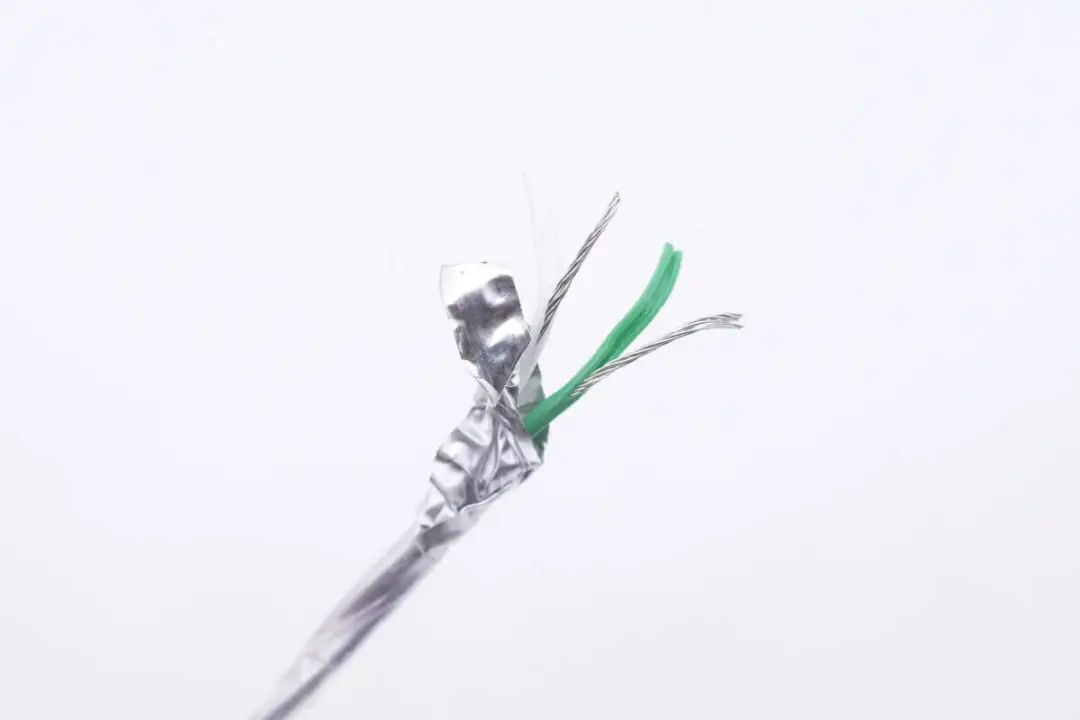

银色屏蔽线内部没有接地线，白绿线缆用于USB2.0数据传输。

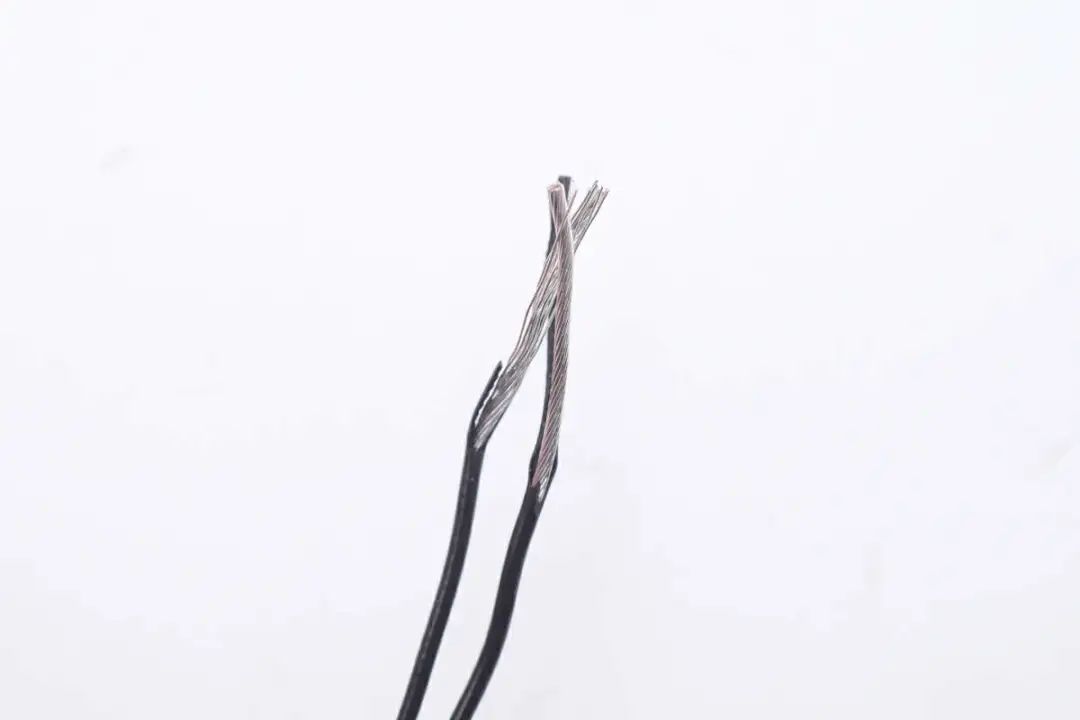

两根正极线缆特写，采用黑色外皮。

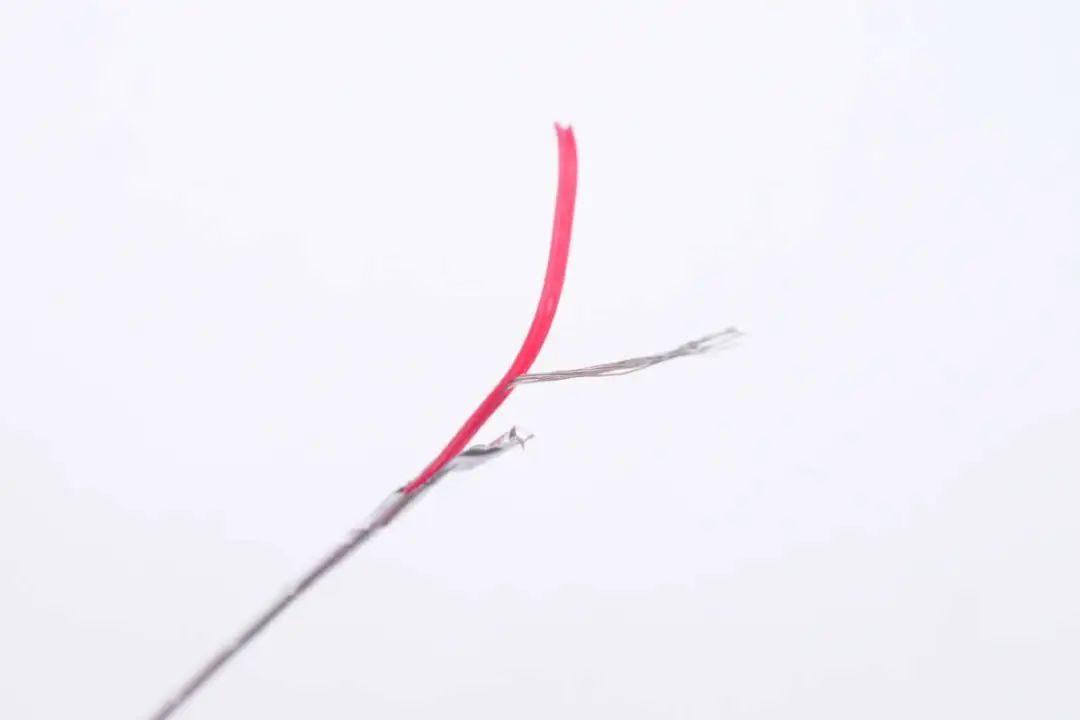

银色屏蔽铝箔内部为红色线芯。

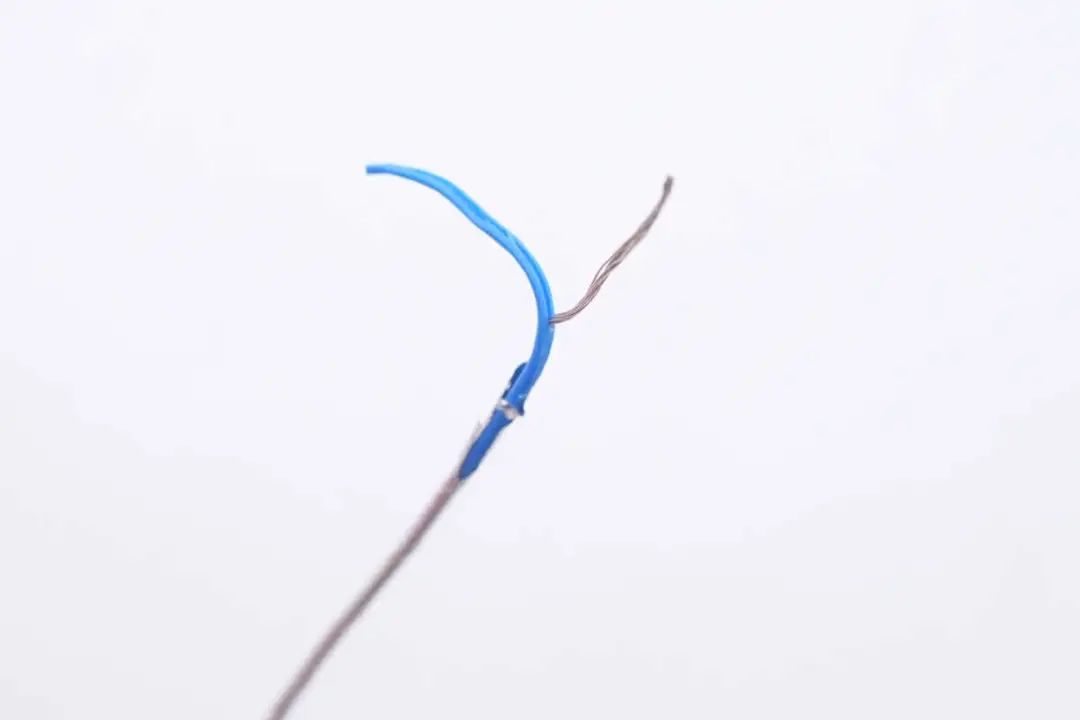

对应VBUS和CC功能的线缆同样采用铝箔屏蔽，银色屏蔽铝箔内部为蓝色线芯。

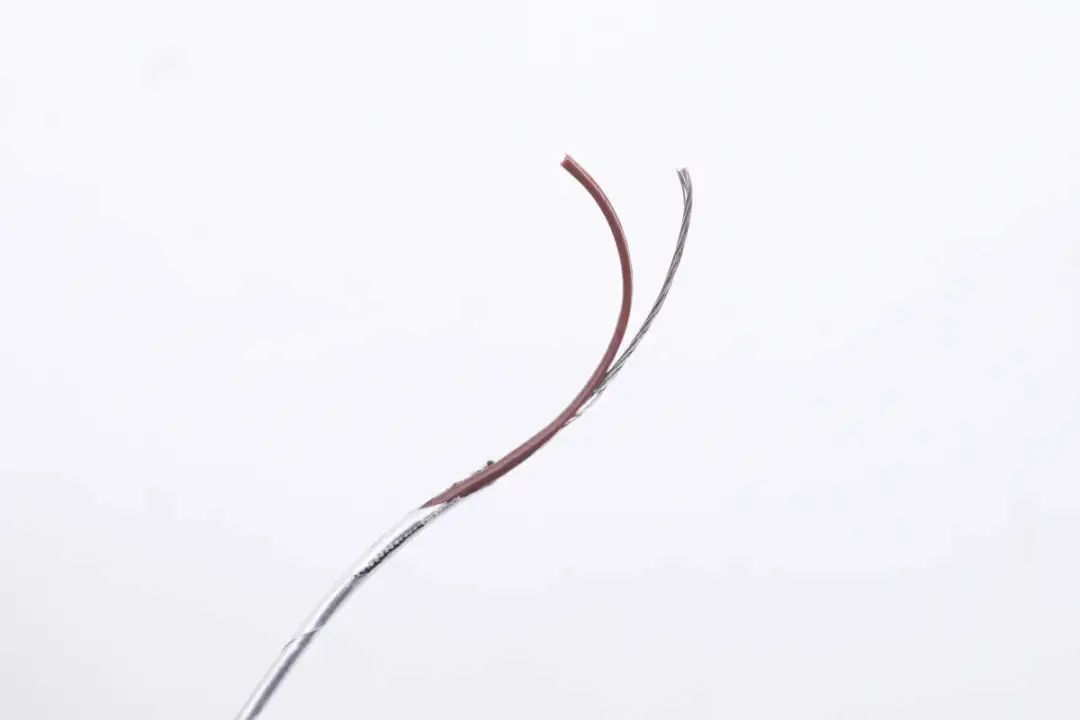

银色屏蔽铝箔内部为棕色线芯。

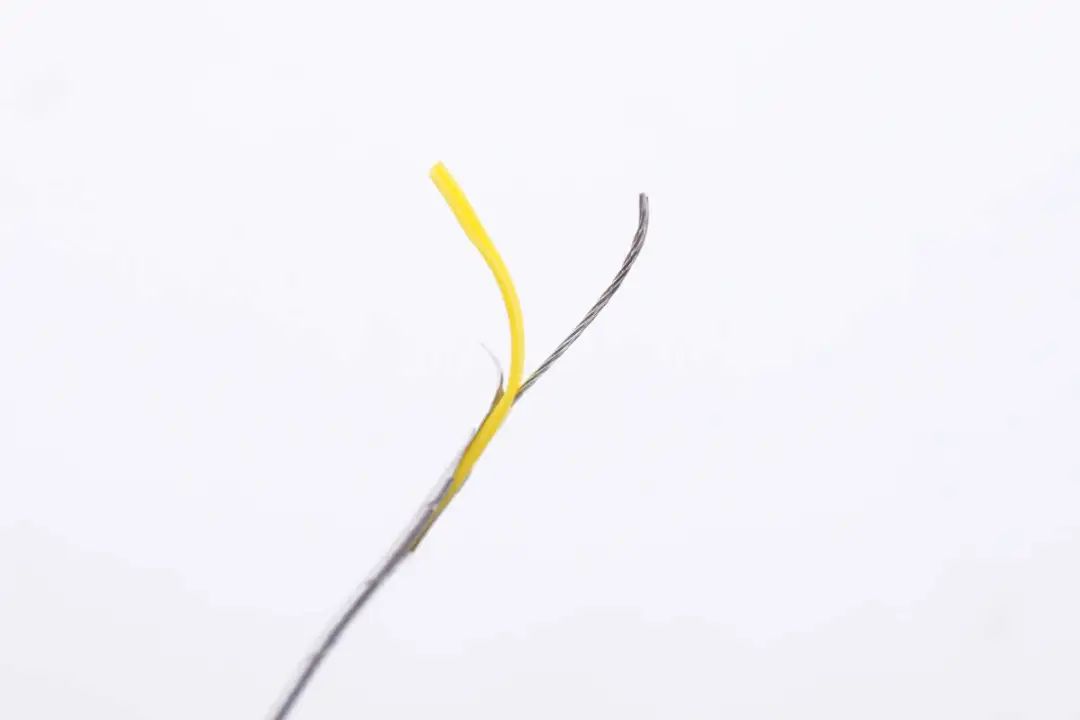

银色屏蔽铝箔内部为黄色线芯。

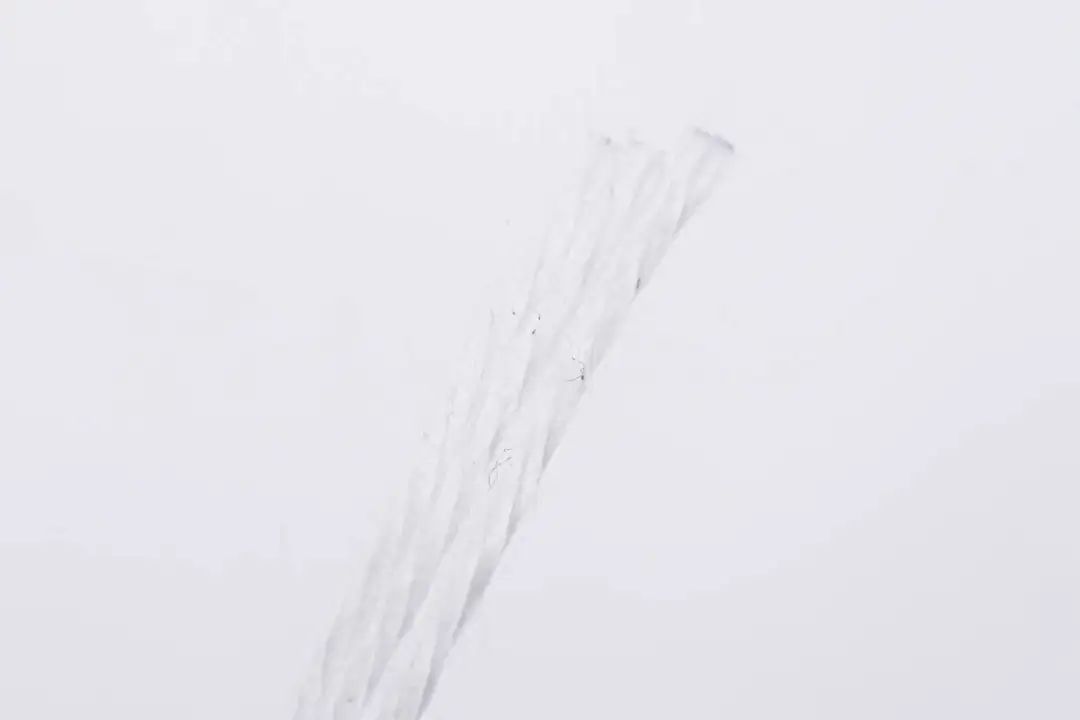

线缆中三根抗拉丝特写。

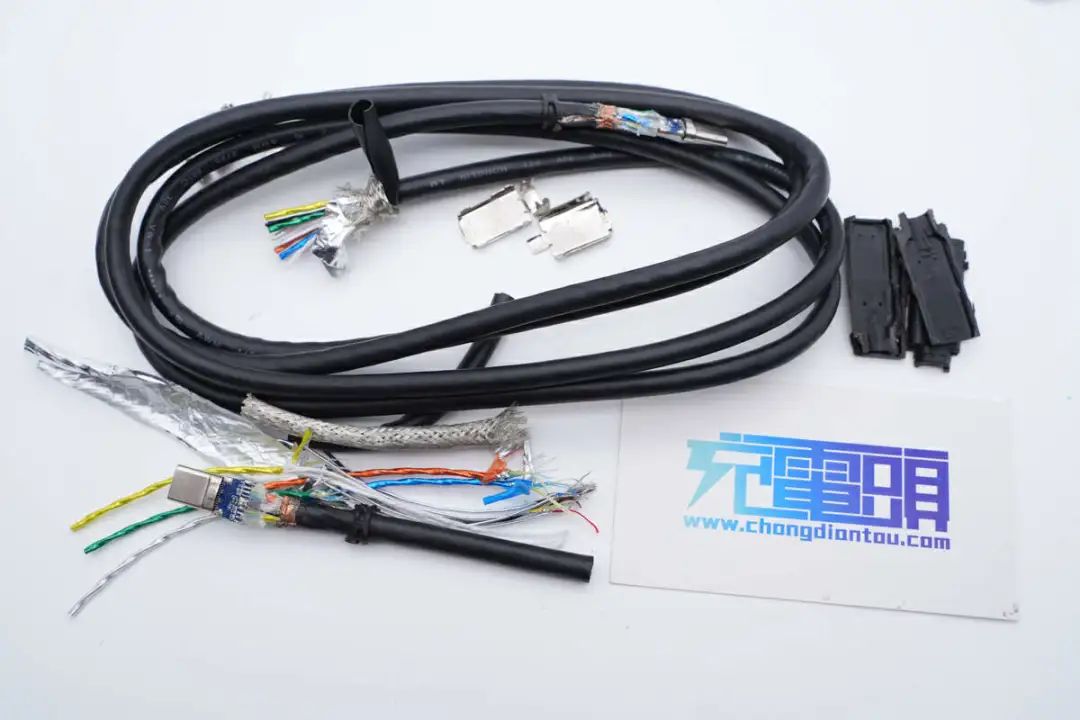

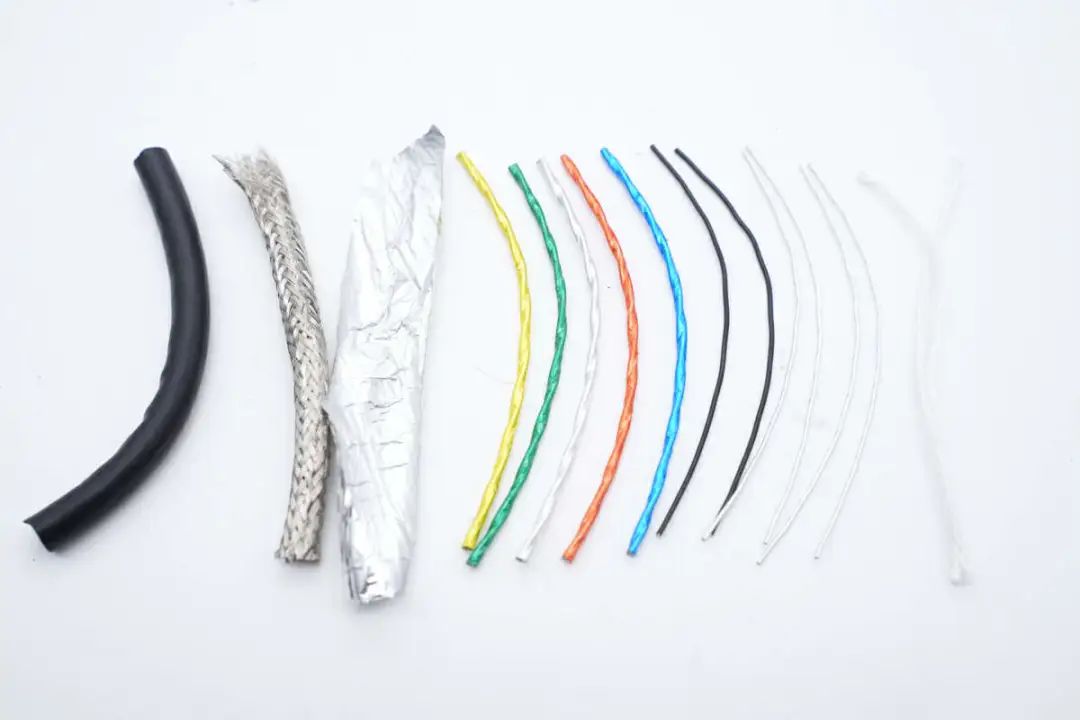

全部拆解一览，来张全家福。
充电头网拆解总结
戴尔雷电4数据线长度为1.8米，支持48V 5A 240W功率传输，可外接显示器，存储设备和笔记本电脑快充，满足更长距离的雷电设备使用，是一条战未来的雷电线。线缆两端插头采用抗弯折处理，插头外壳采用软塑料注塑，使用手感好。
充电头网通过拆解发现，戴尔雷电4数据线插头内部点焊钢套，硬塑填充，十分耐用。小板上焊接威锋电子VL152 E-Marker芯片。数据线芯均外包铝箔屏蔽层屏蔽，外皮下面还有一层屏蔽网与钢套连接，充分屏蔽，能有效避免干扰。戴尔这款雷电4数据线的用料及做工都很扎实，可靠耐用。
