前言
联想去年推出了一款小新520智能投影仪，除搭载Amlogic T982处理器带来强大性能外，相比传统投影仪，还采用时下主流USB-C接口供电，最大功率达65W。USB-C这种新型接口的融入，让便携式投影仪变得更便捷，采用USB-C PD快充适配器供电，充电速率更快。即使无内置电池的便携式投影仪也可配备充电宝随时随地进行投影参与工作或娱乐，不受场地和供电影响。
小新520智能投影仪无论是在供电方式还是大小方面，都打破了人们对投影仪的固有观念。下面充电头网就对其进行详细拆解，一起来看看产品的具体设计。
此前充电头网拆解过联想小新智能投影仪（白色款）原装65W氮化镓充电器，此外拆解了联想小新USB-C五合一多功能扩展坞、联想thinkplus 4K USB-C扩展坞、联想thinkplus USB-C四合一便携扩展器、联想来酷4K 17合1桌面立式扩展坞等产品，欢迎查阅。
联想小新520智能投影仪开箱

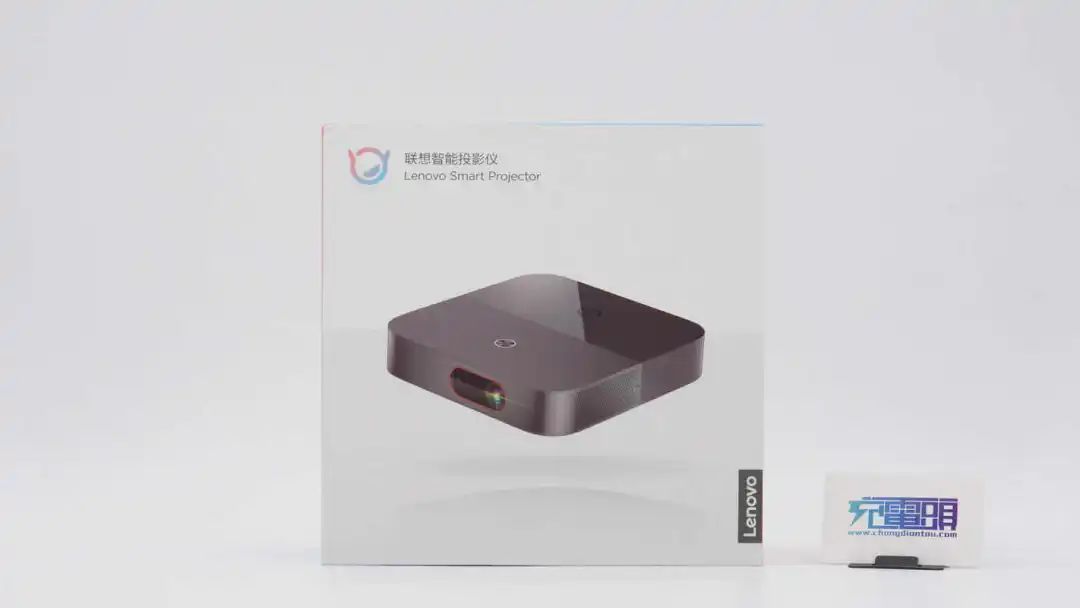

包装盒正面印有小新品牌logo、产品名称、外观以及Lenovo品牌。
底部印有产品卖点、规格参数以及制造商信息。
包装盒参数特写
产品名称：智能投影仪
型号：L-PJT3000
额定电压/电流：20V3.25A
额定功率：65W
产品尺寸：195*195*48.5mm
毛重：1.0kg
包装尺寸：248*248*96mm
制造商：联想（北京）有限公司

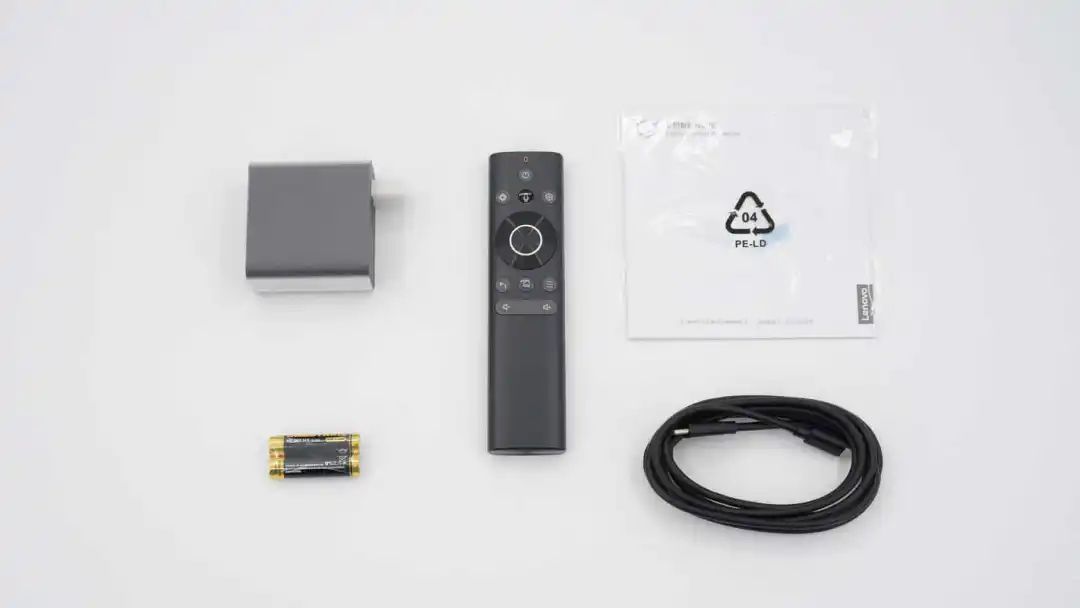

包装内除投影仪外，还有遥控器、充电器、数据线、电池以及使用说明书。

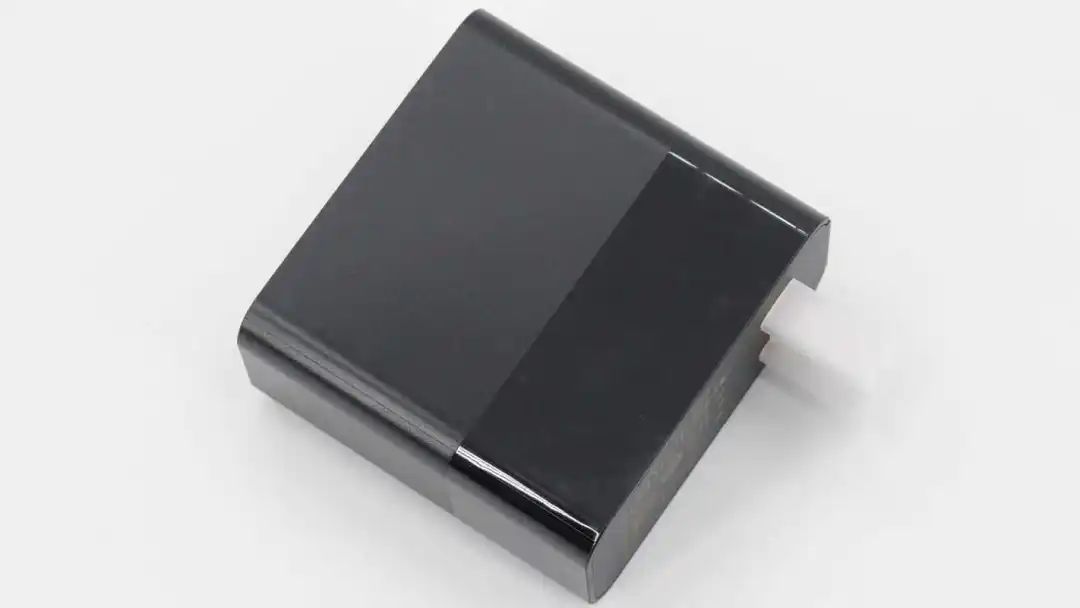

充电器采用PC防火材质黑色外壳，腰身磨砂亮面撞色设计，插脚套有塑料壳保护。

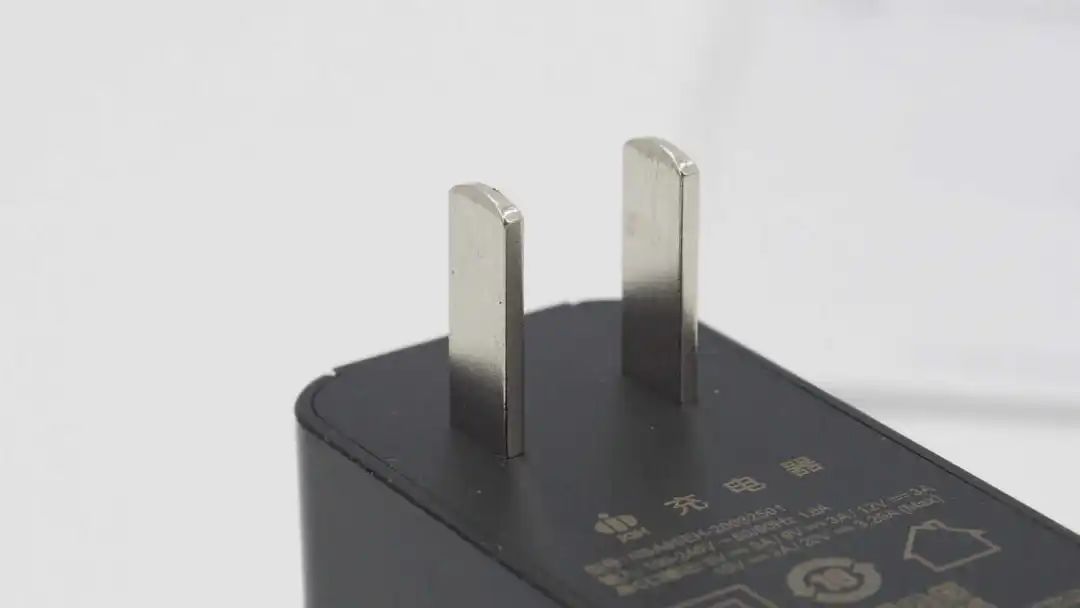

充电器配备固定国标插脚，靠一侧布局方便插拔。

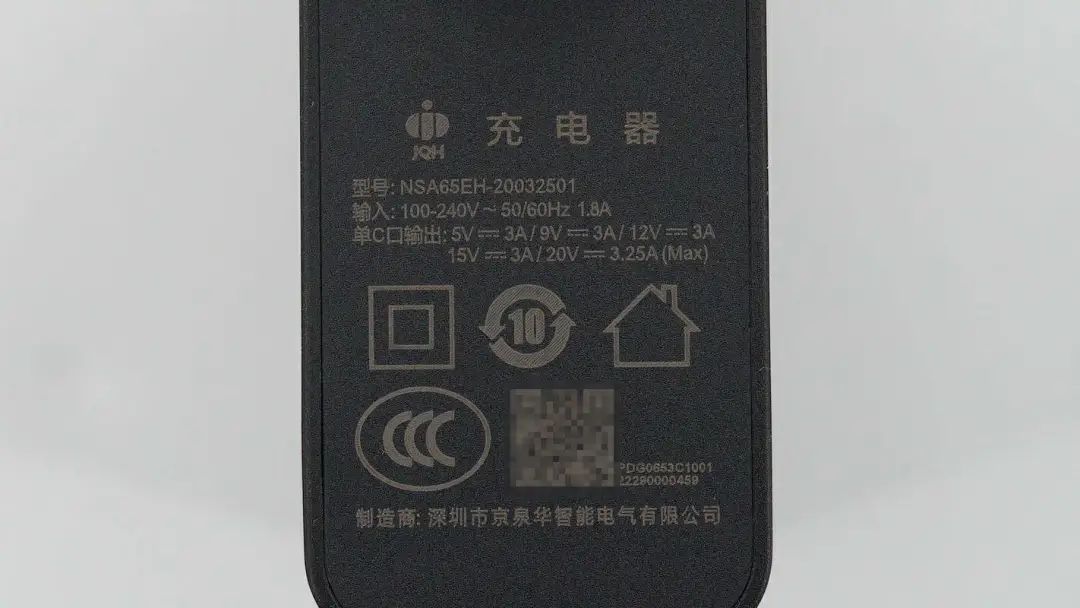

底部外壳印有充电器详细参数
型号：NSA65EH-20032501
输入：100-240V~50/60Hz 1.8A
输出：5V3A、9V3A、12V3A、15V3A、20V3.25A
制造商：深圳市京泉华智能电气有限公司
充电器通过了CCC认证。

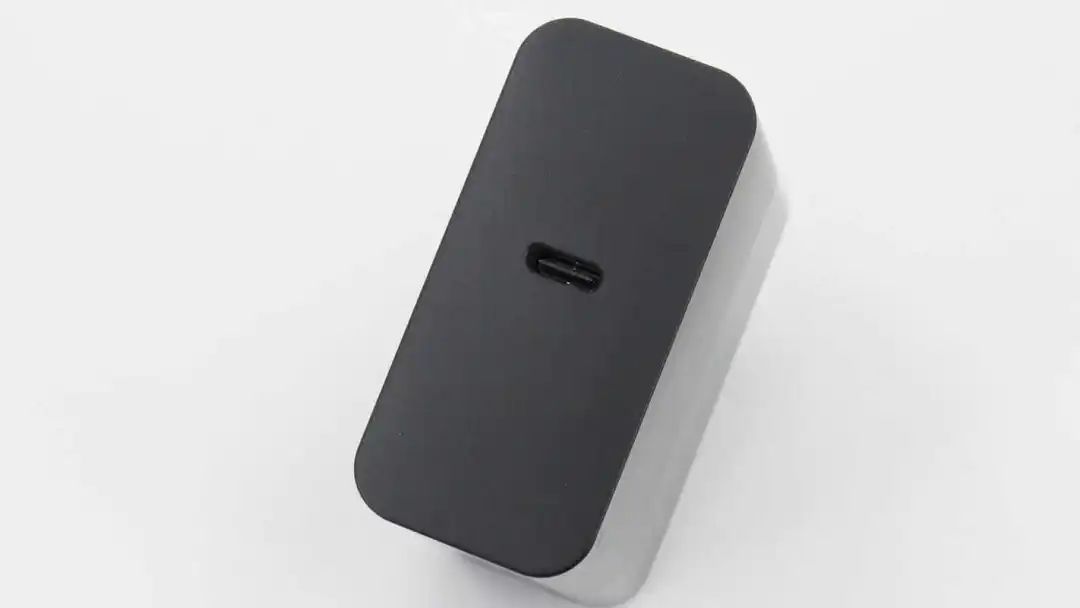

充电器顶部配备单USB-C接口，黑色胶芯不露铜。

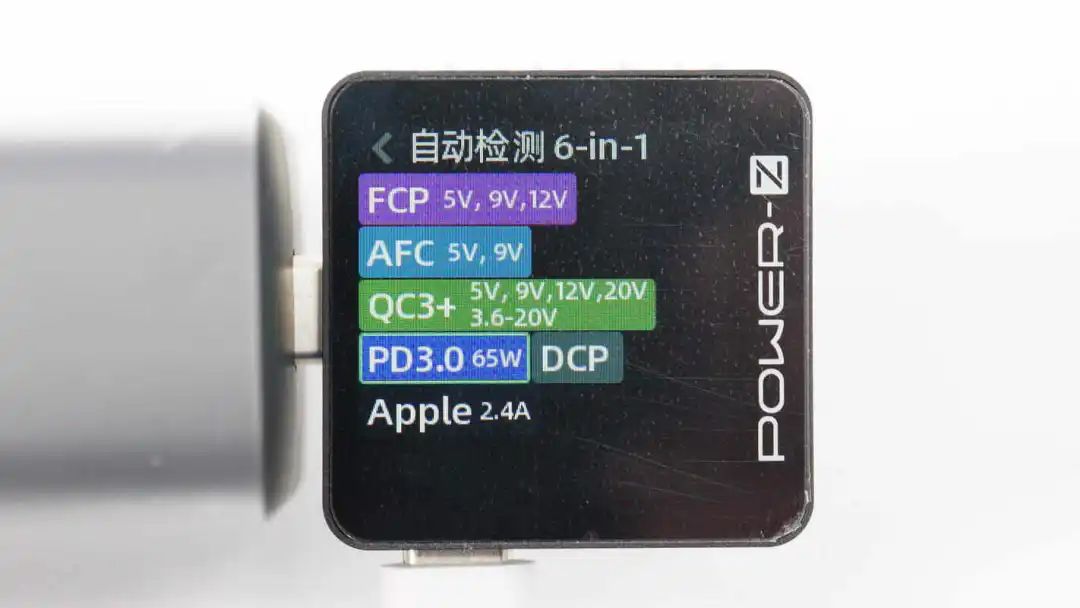

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3+、PD3.0、DCP、Apple 2.4A充电协议。

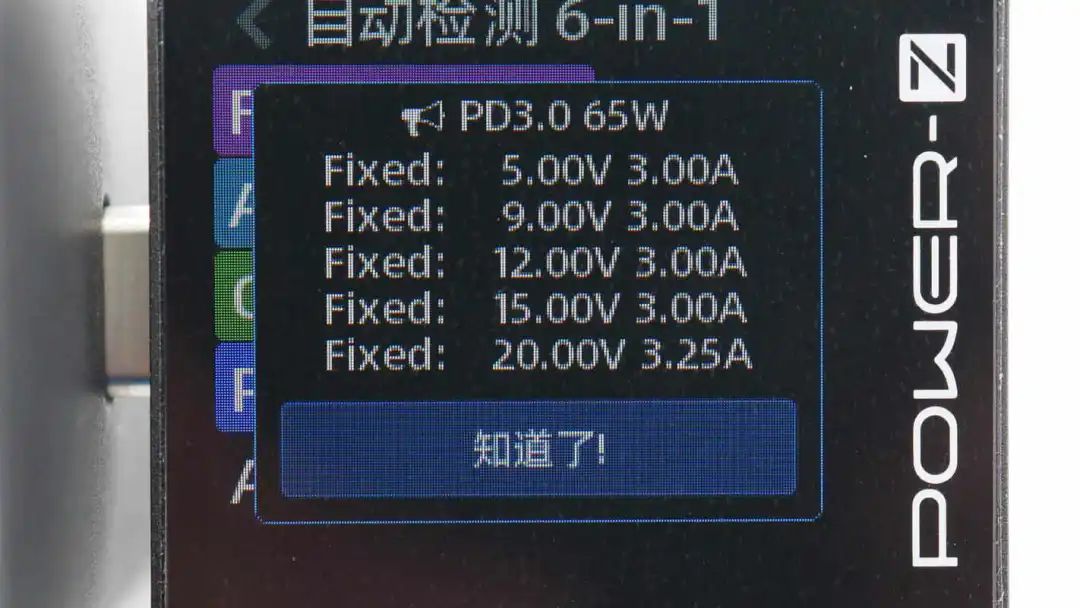

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位。

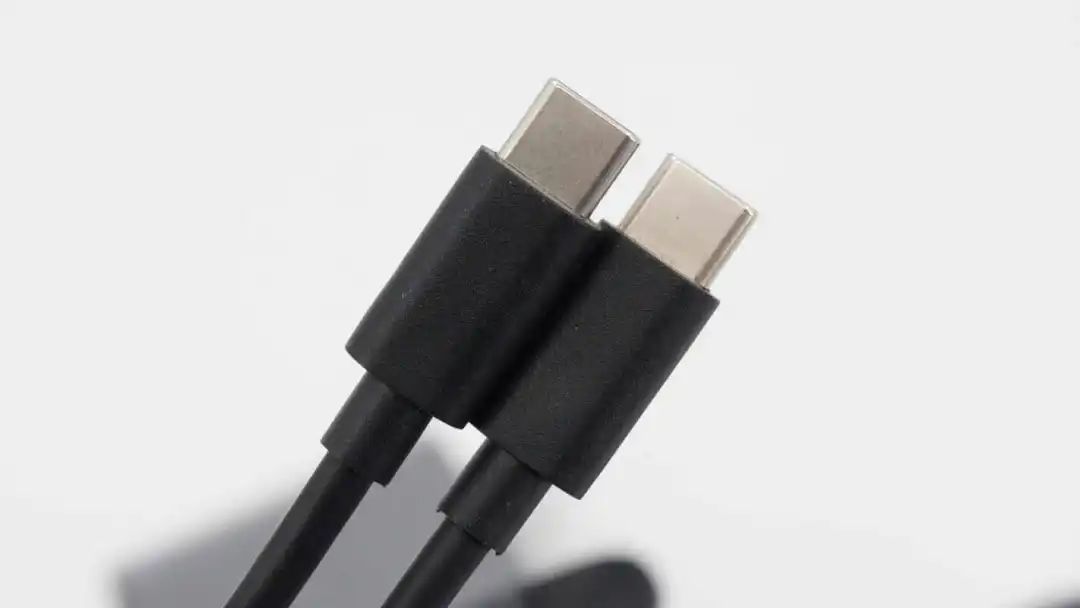

配备的数据线是C to C线，常见的通体黑色设计，两端线头外壳磨砂方便插拔，末端设有网尾抗弯折。

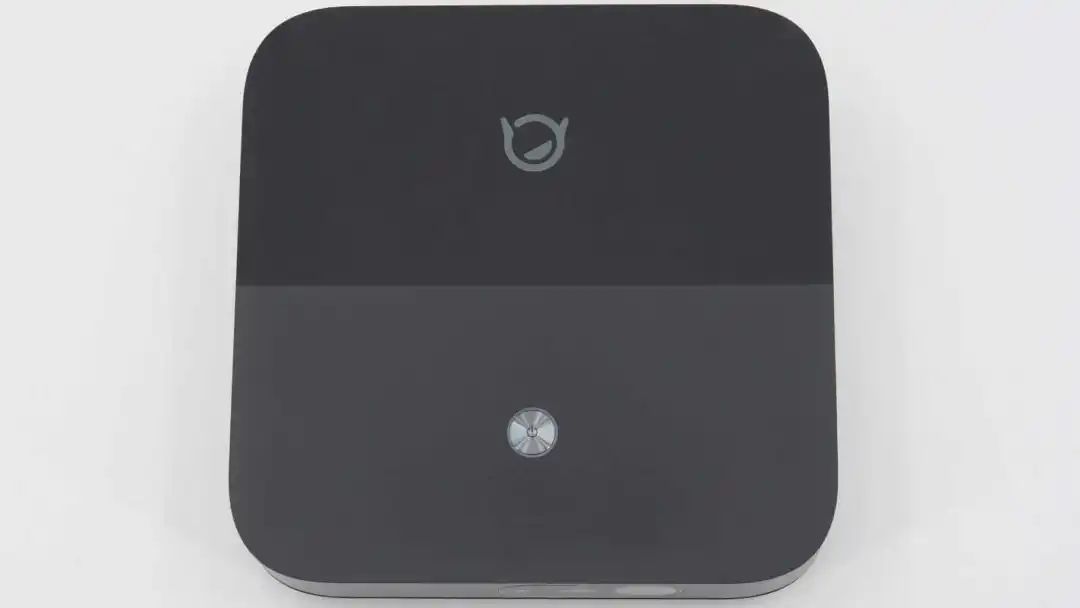

联想小新520智能投影仪扁平正方形造型设计，整体小巧质轻，携带方便。机身采用铝合金+塑料材质，顶面设计有小新品牌logo和电源键。

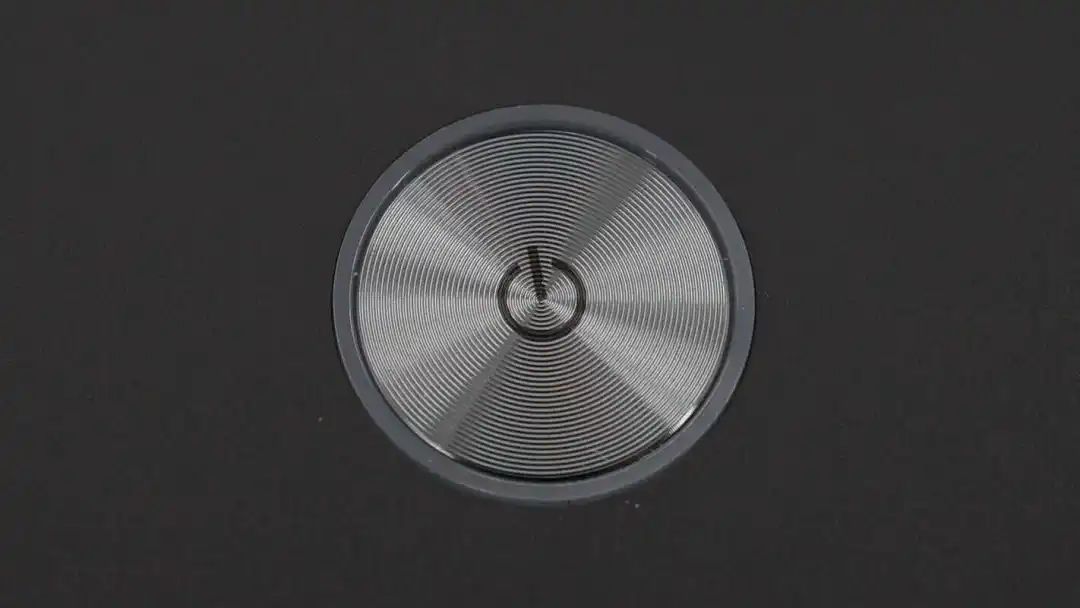

电源键CD纹设计，外围是一圈指示灯环，提示用户开机状态。

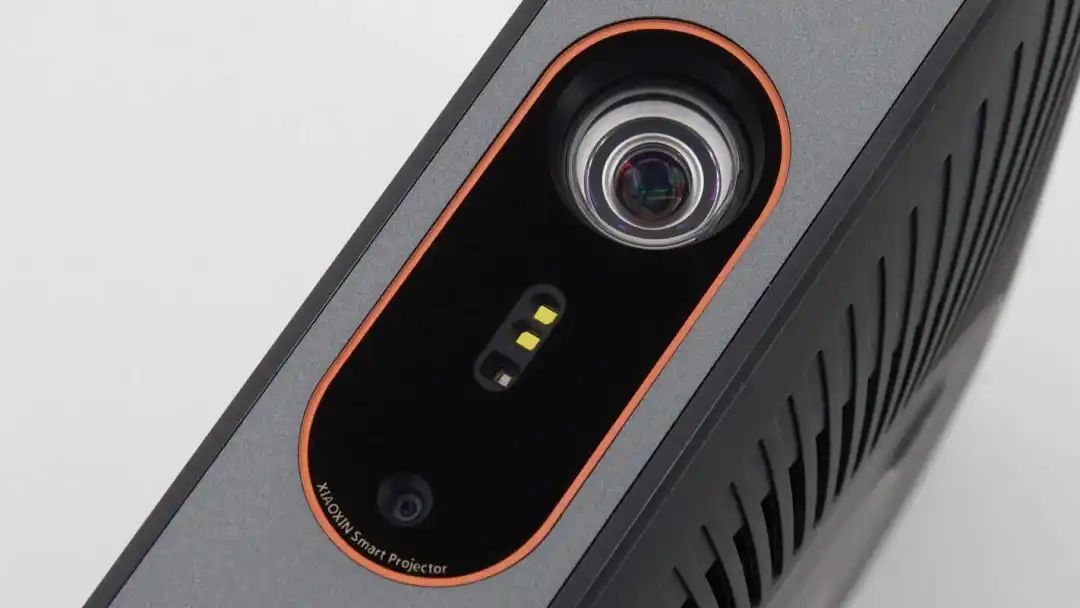

机身前端设有投影功能模组，由CMOS专属对焦摄像头、TOF激光传感器和高品质光机组成。

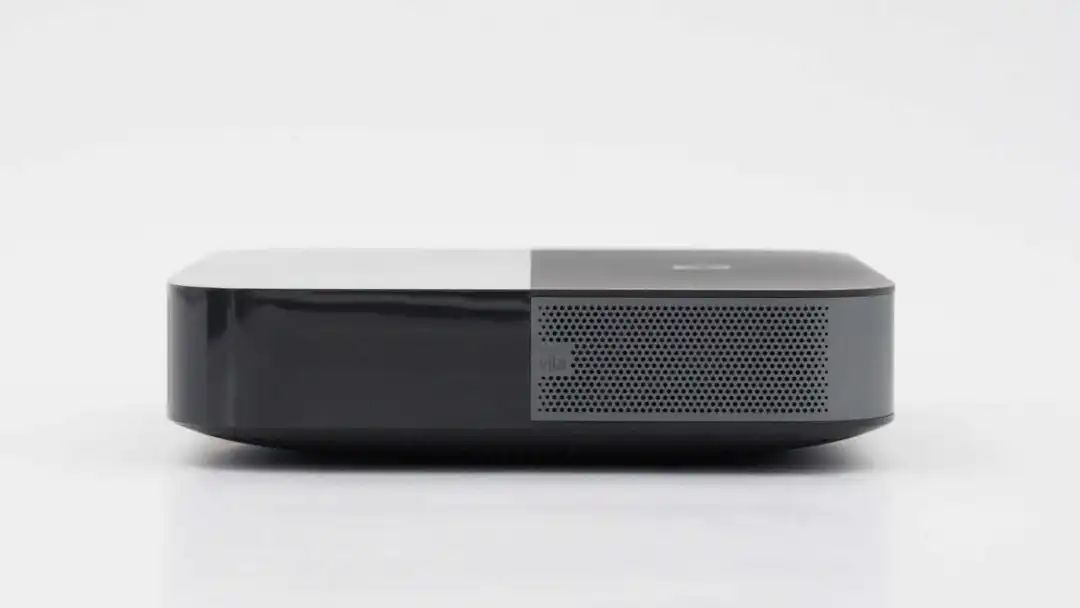

投影仪两侧还开有扬声器发声孔，内置一对来自丹麦vifa的影院级音箱，支持Dobly音效。

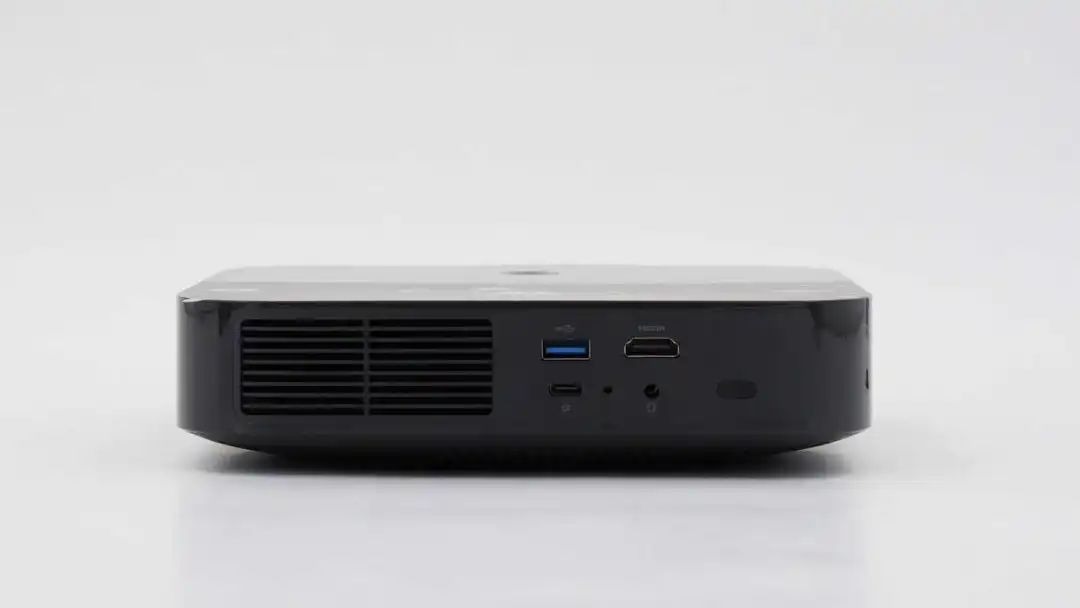

机身后方设有丰富的功能接口。

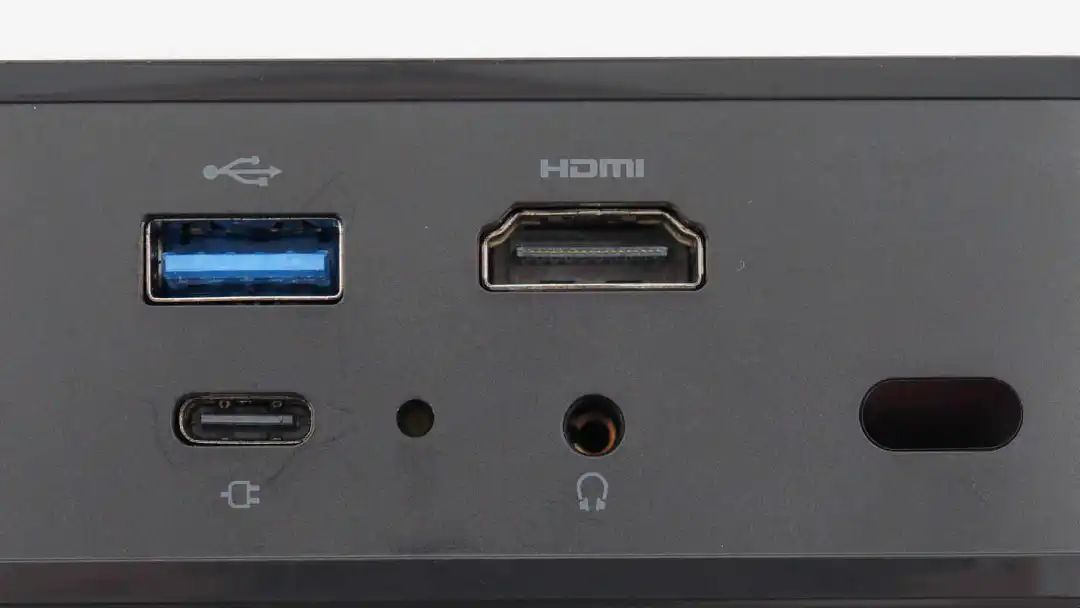

功能接口包括USB3.0数据传输接口、HDMI2.1接口、Type-C供电接口、3.5mm音频接口以及红外线遥控开窗。

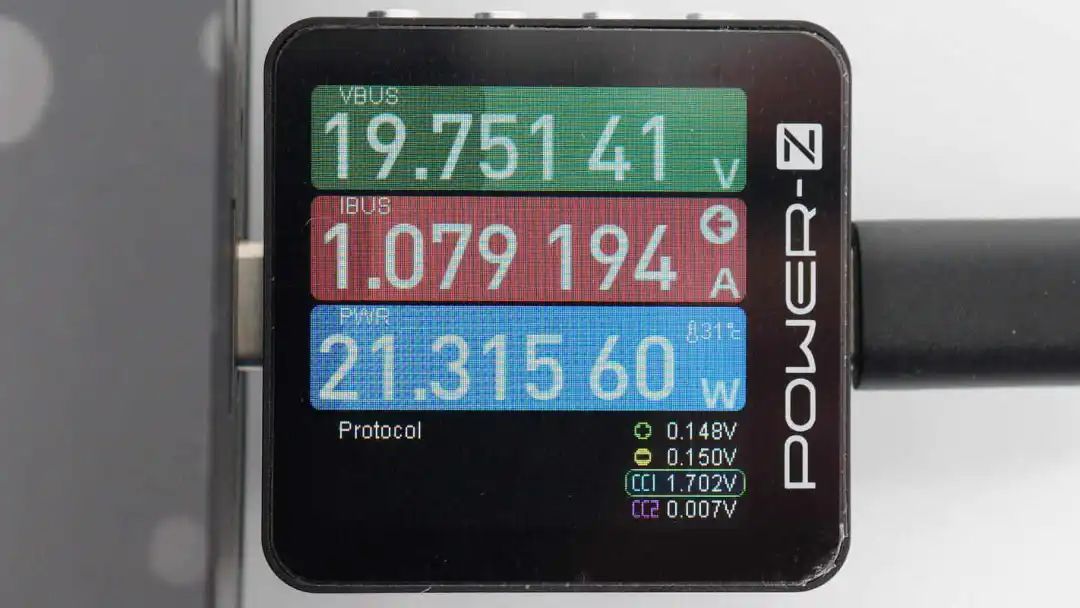

通电使用下，通过ChargerLAB POWER-Z KM003C测得Type-C口的输入功率为19.75V 1.08A 21.32W。

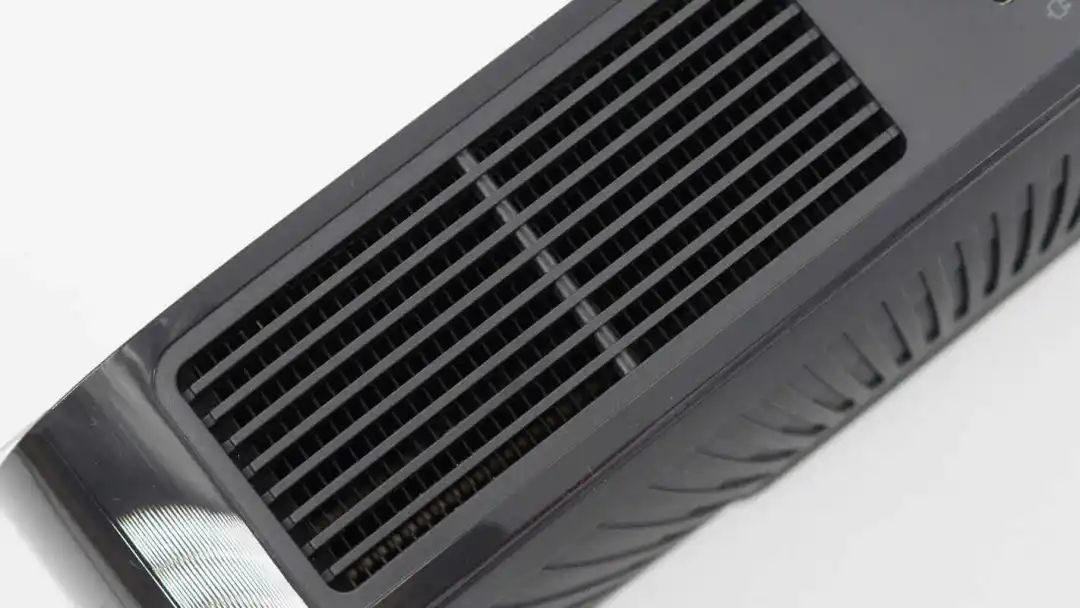

后方左侧设有出风口散热格栅。

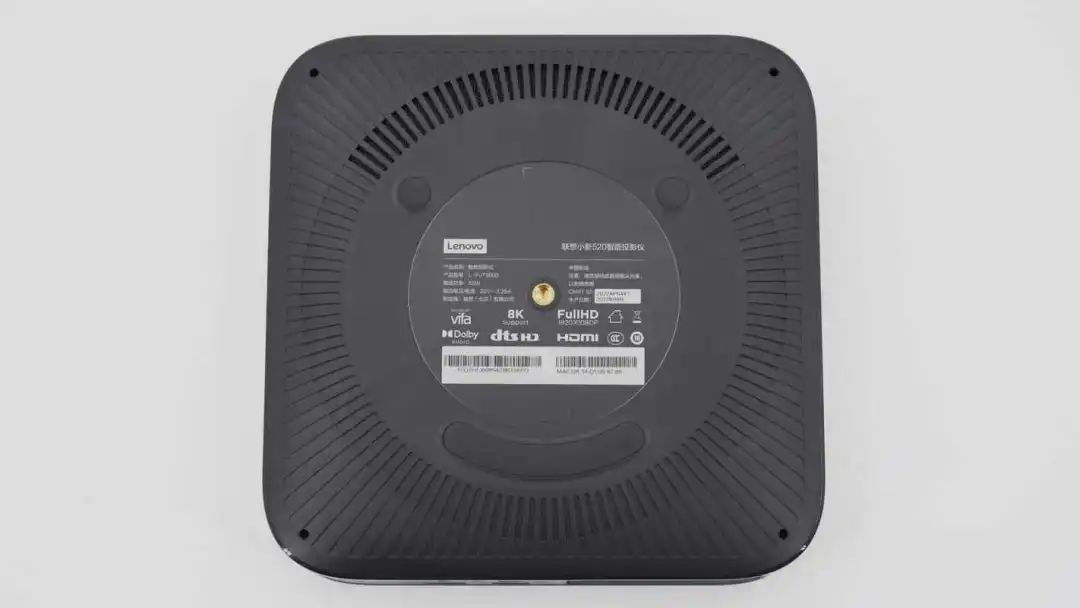

机身底部曲面下凸设计，外壳上设有凹槽并部分镂空进气，此外贴有防滑垫。中心区域贴有产品铭牌，铭牌信息和包装盒上的一样，不再赘述。

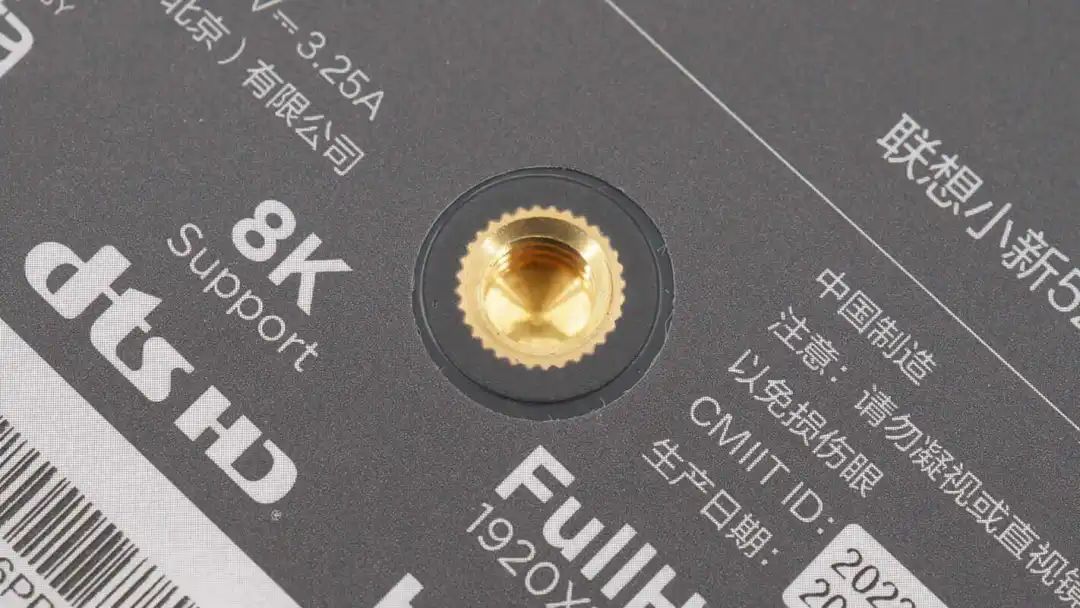

中心处还设有固定螺丝孔，可以方便用户进行固定使用。

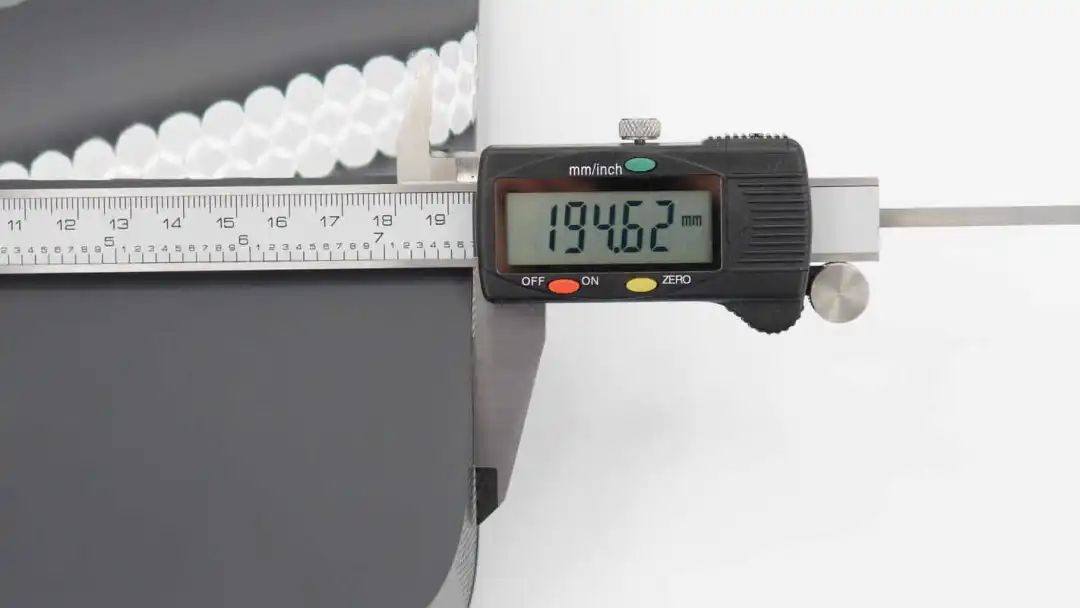

实测联想小新520智能投影仪机身长度为194.62mm，因为为正方形造型，宽度也一样，均符合产品参数标称。

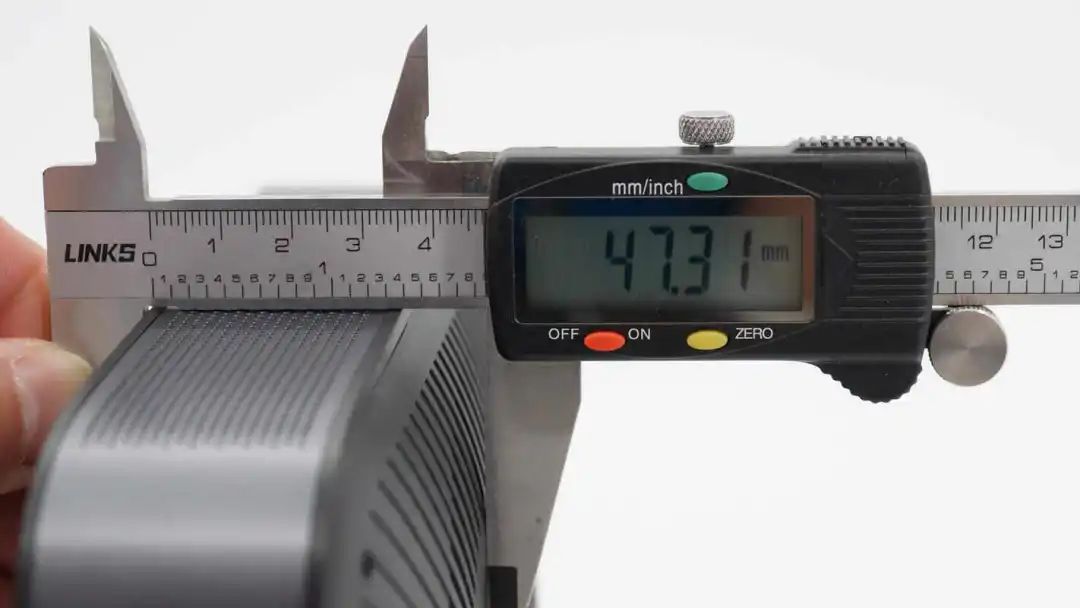

测得机身厚度为47.31mm。

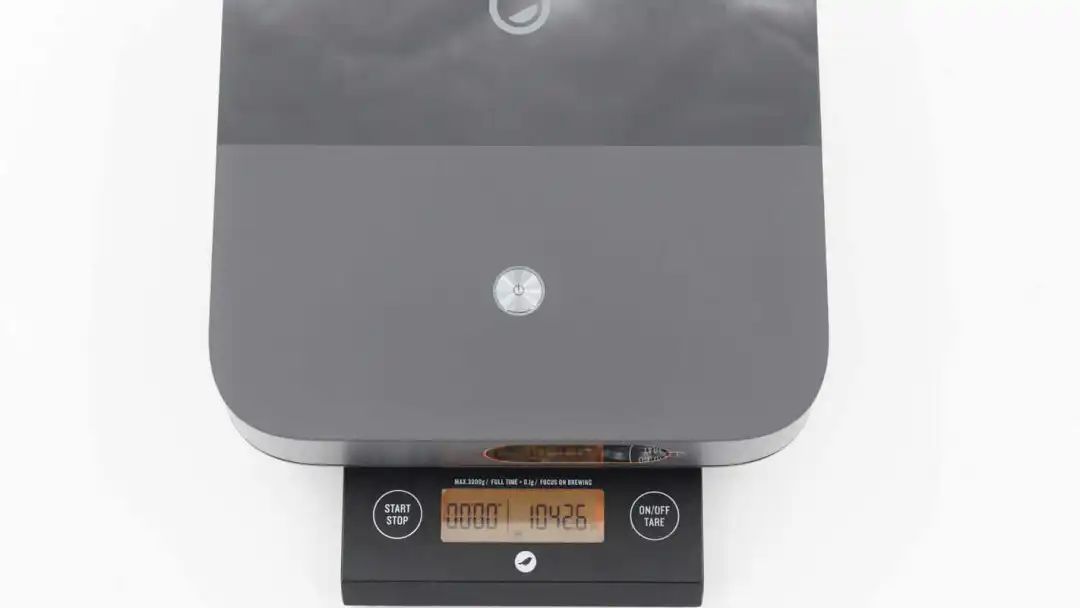

另外测得投影仪净重约为1043g。
联想小新520智能投影仪拆解
看完了这款智能投影仪的开箱和展示，下面就进行拆解，一起看看内部的设计和用料。

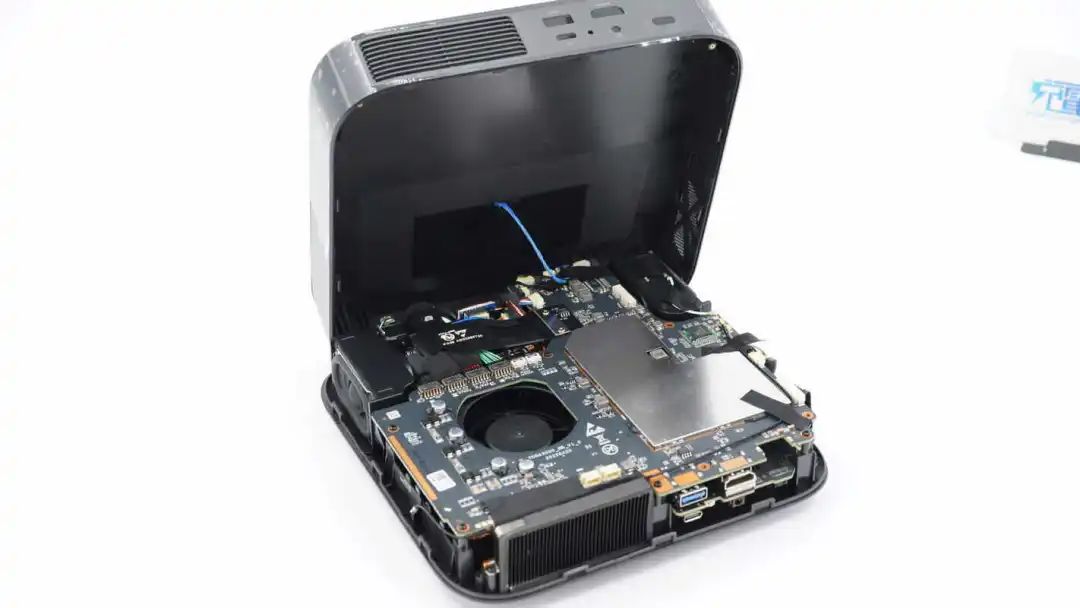

拧下底座上的四颗固定螺丝，拆下投影仪上盖，上盖和底座还通过卡扣固定。

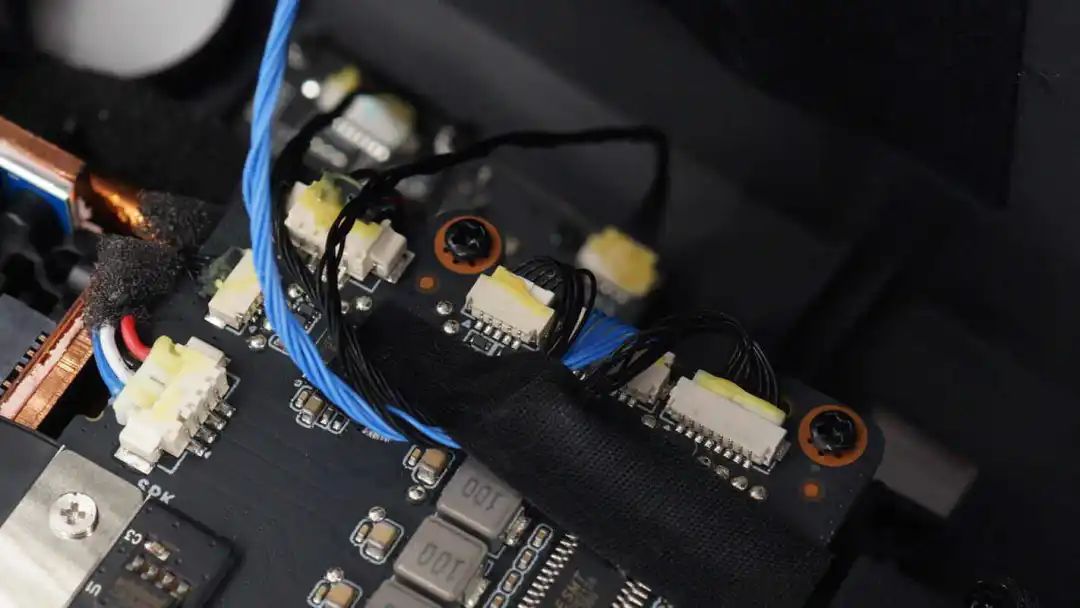

上盖内部线束通过连接器连接到投影仪机芯PCB上，线束通过胶带固定。
上盖内部固定摄像头和ToF传感器以及电源按键小板。

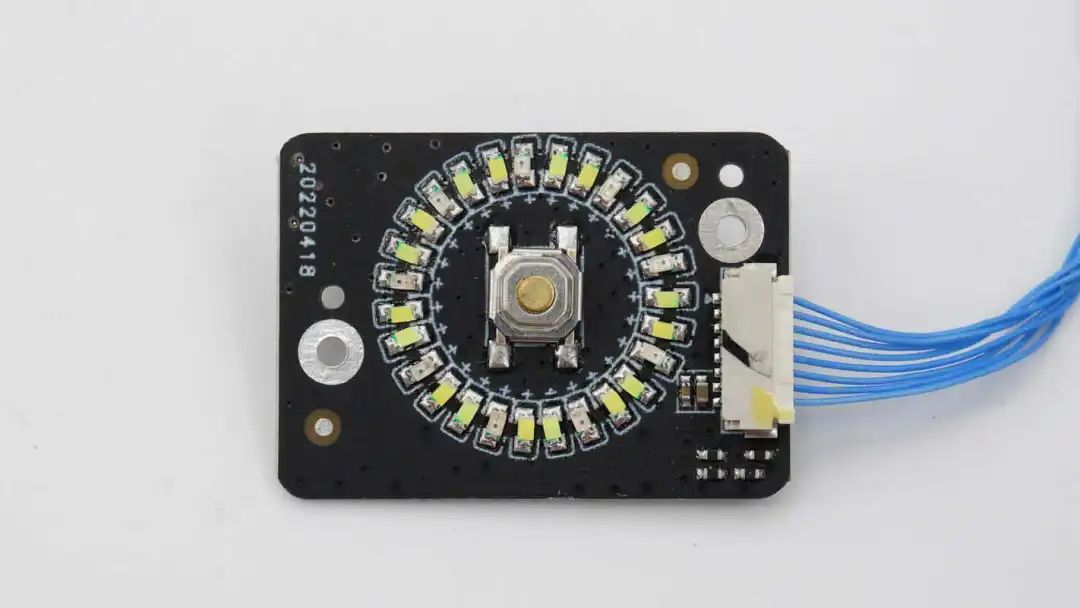

电源键小板微动按键边缘焊接一圈LED灯，3个颜色，共计27颗。

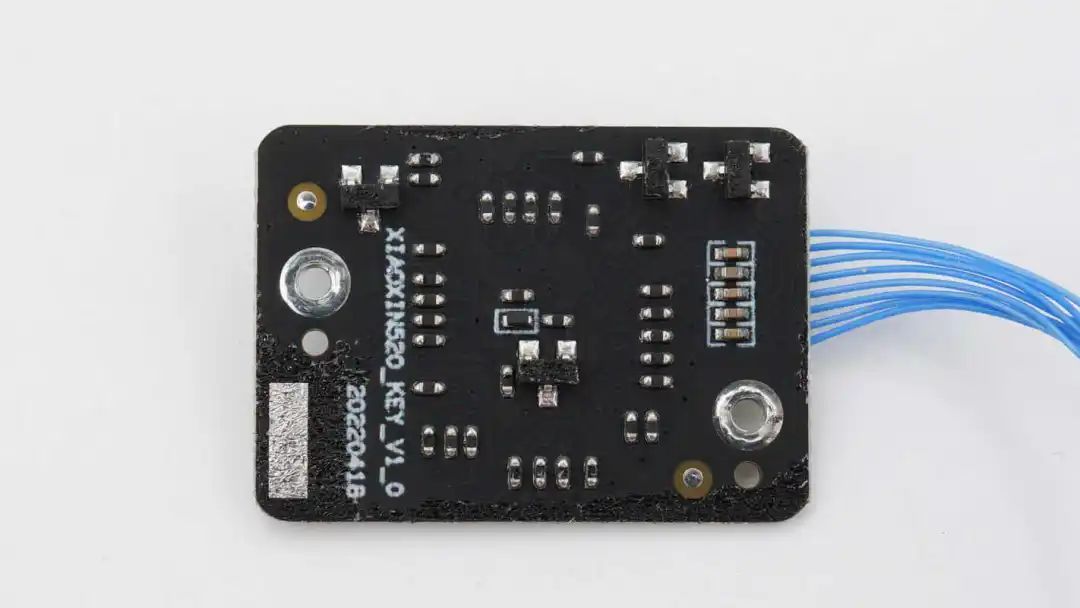

电源键小板背面一览。

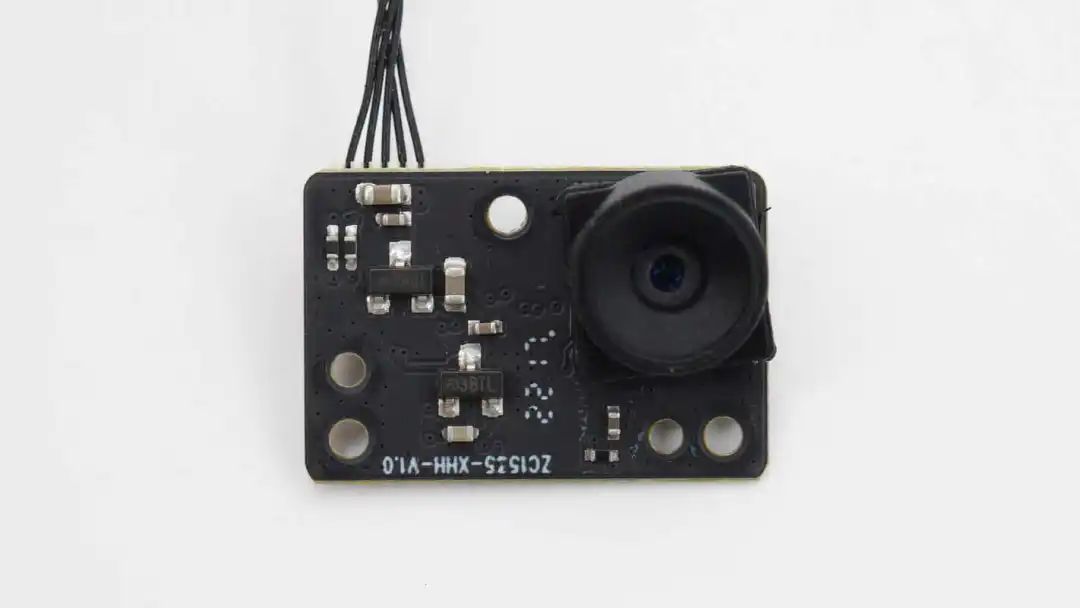

摄像头小板正面固定一颗摄像头。

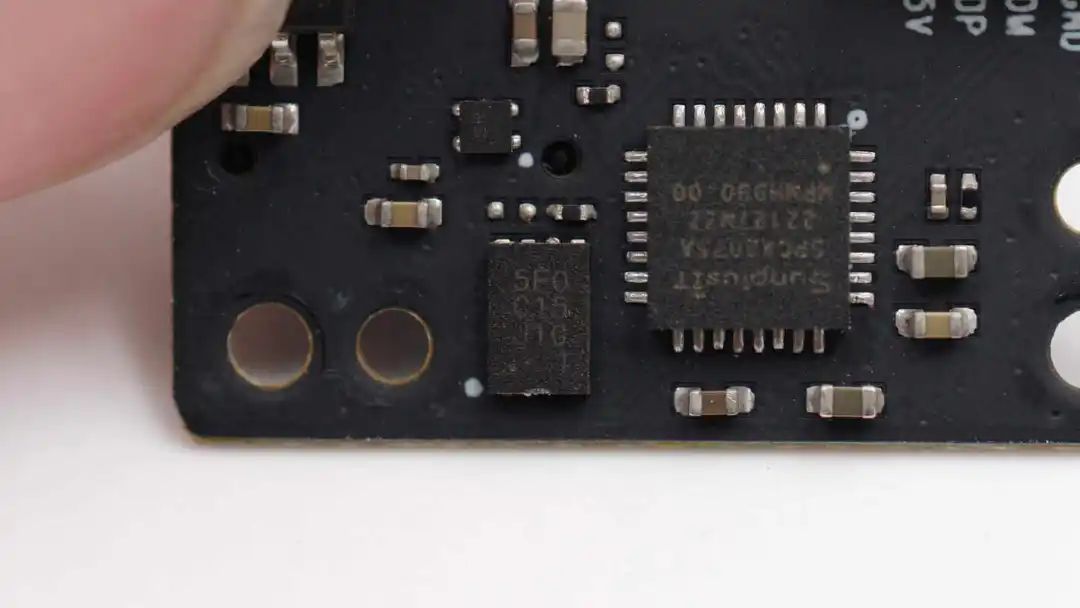

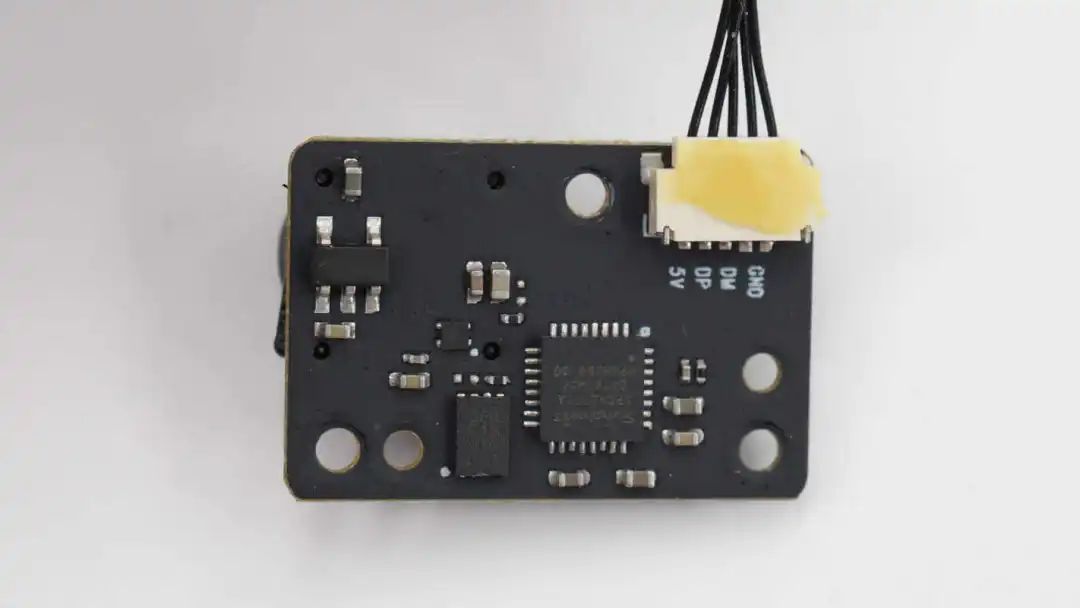

背面为摄像头控制芯片，存储器和稳压芯片。
摄像头控制芯片外置的存储器特写。

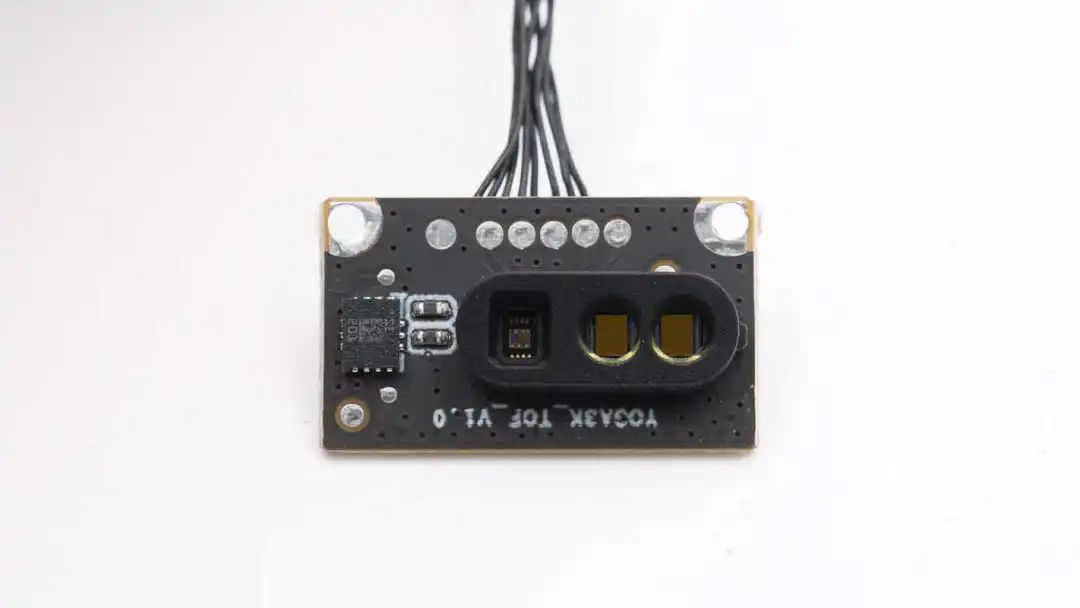

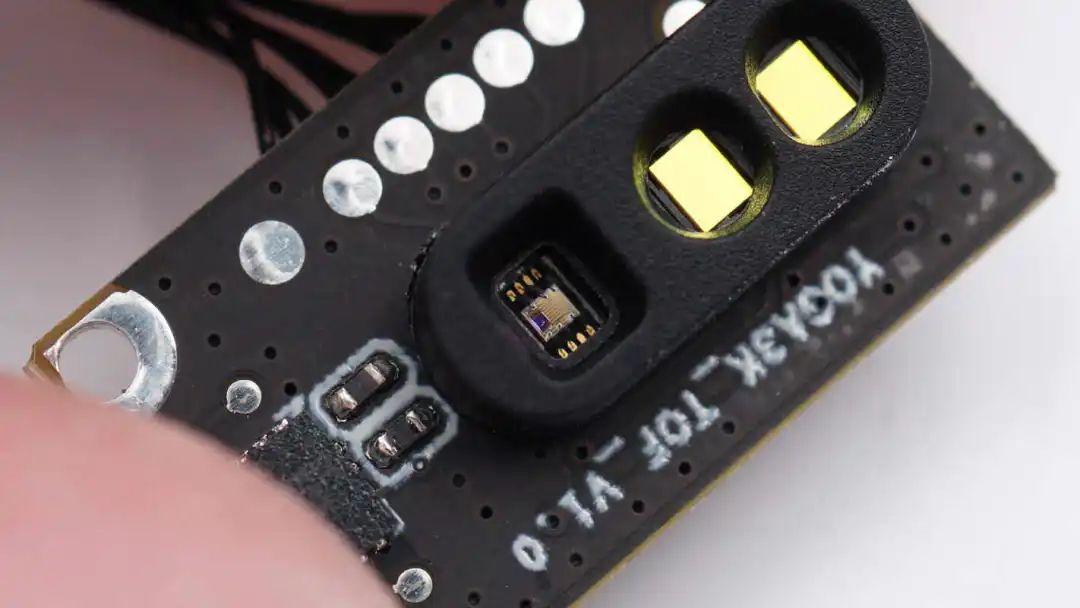

ToF传感器小板焊接一颗陀螺仪传感器，ToF接收器和发光二极管。

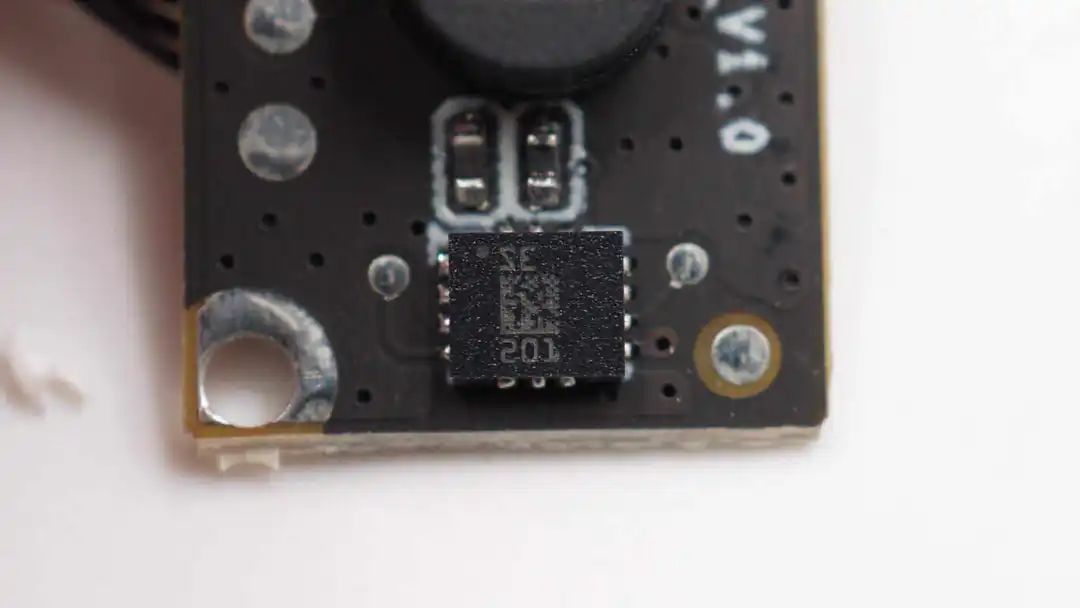

丝印二维码的陀螺仪传感器特写。

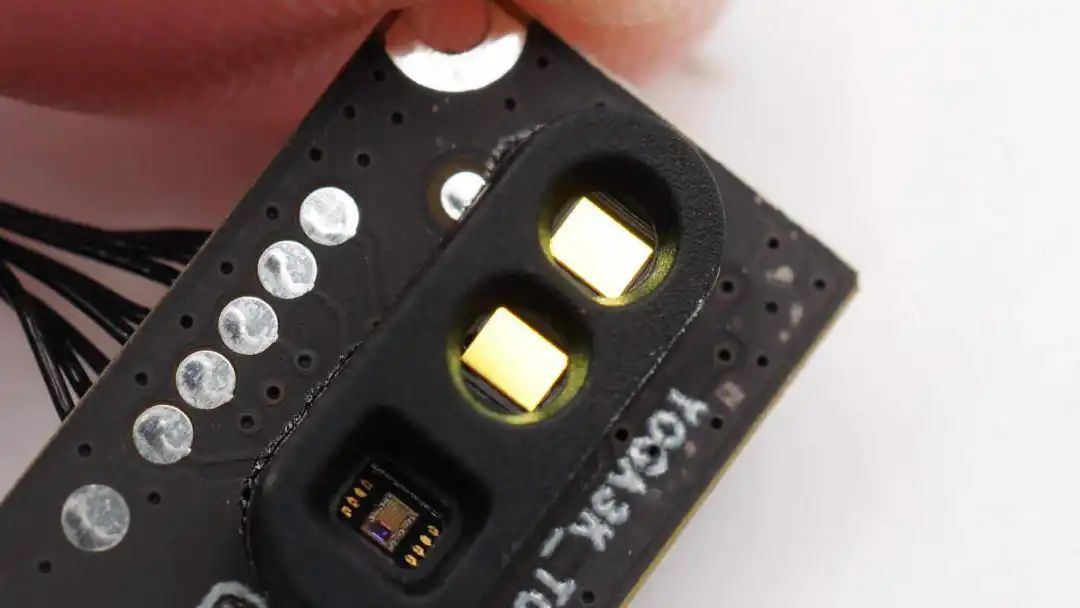

两颗发光二极管特写。
接收器特写，通过黑色橡胶材料遮光。

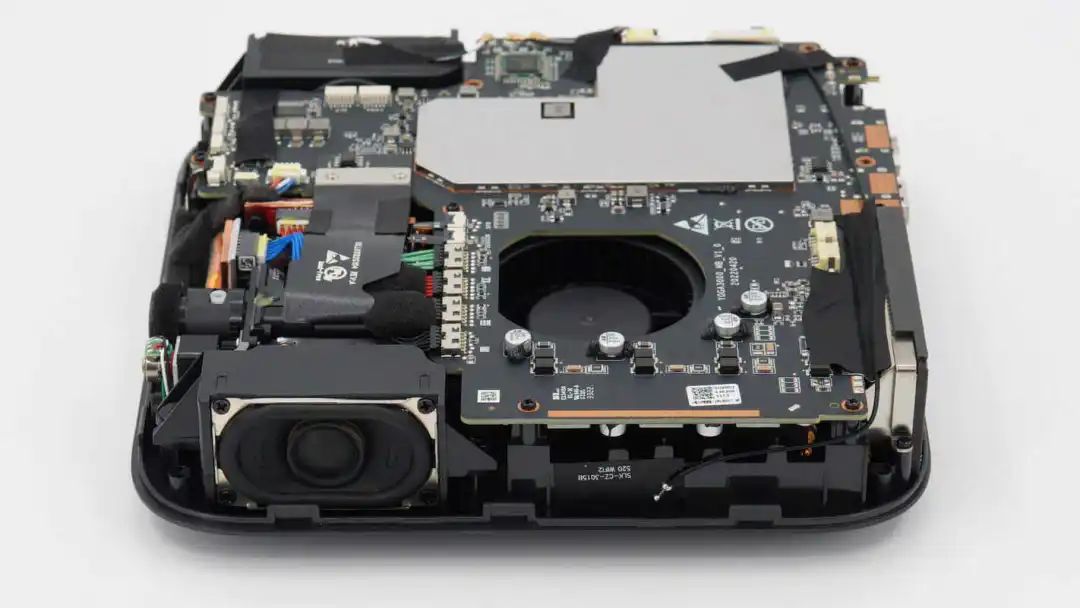

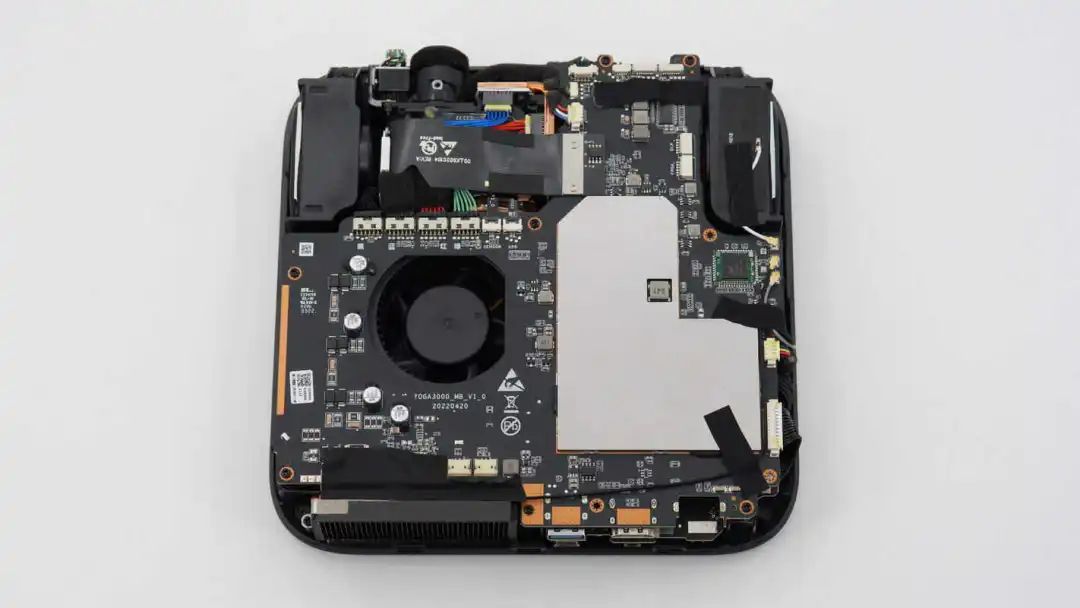

投影仪内部结构特写，其中左上角为光机，在左侧下方为散热模组，散热模组上方有散热风扇。PCBA模块右侧覆盖屏蔽罩，在上部左右侧为立体声扬声器。

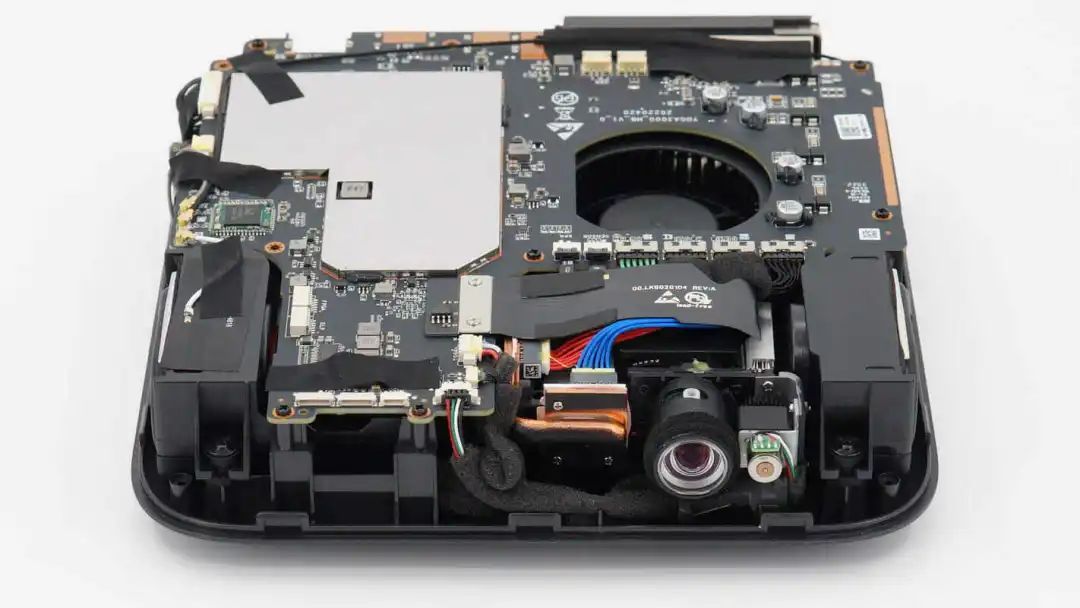

投影仪前部光机特写。

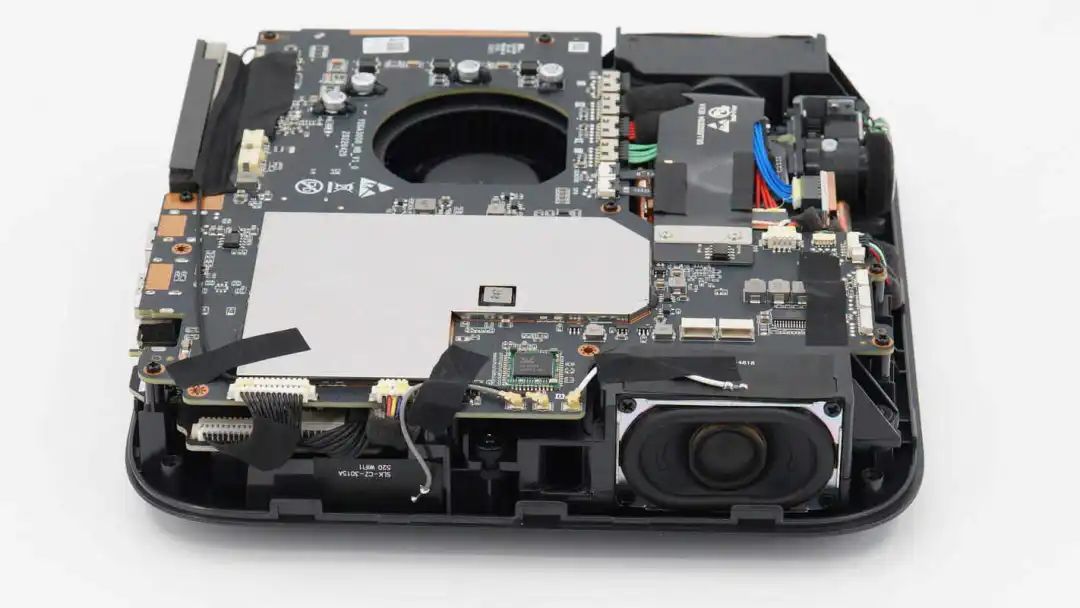

右侧为扬声器和无线天线。

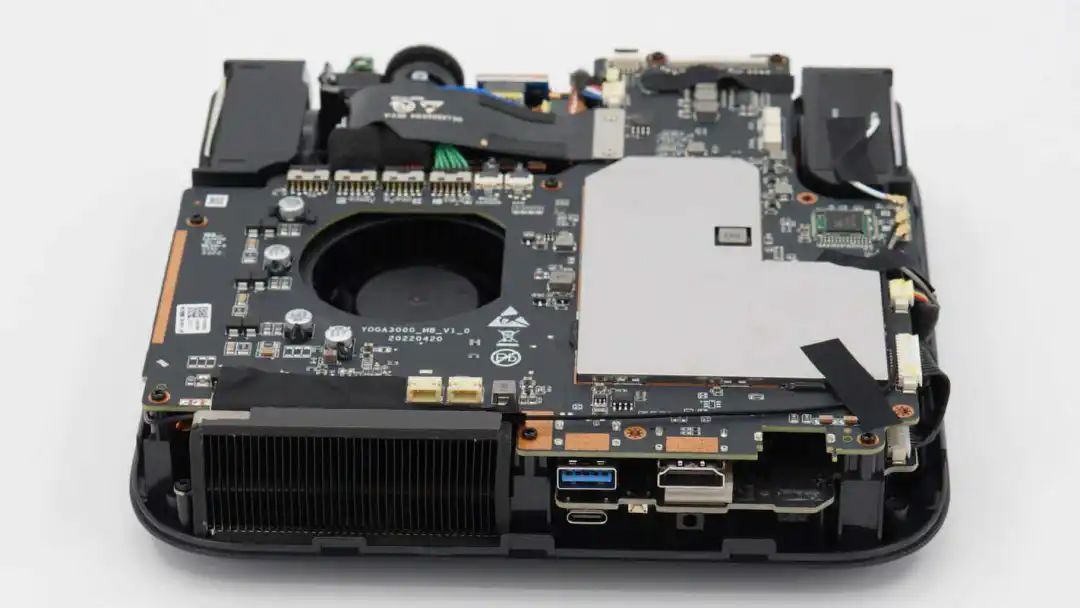

后部为散热口和连接插座。
左侧为扬声器和无线天线。

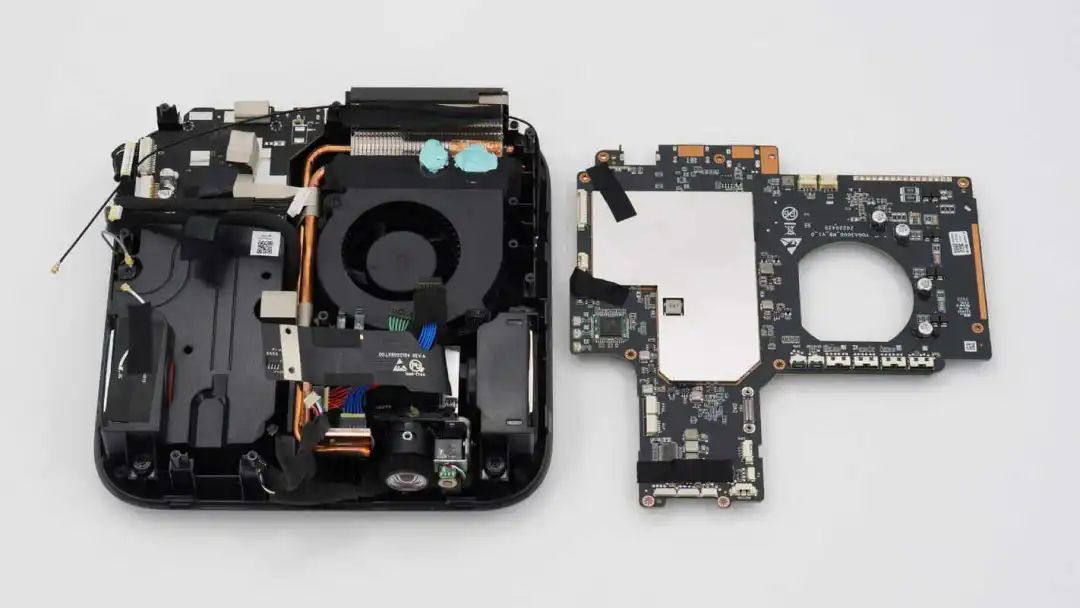

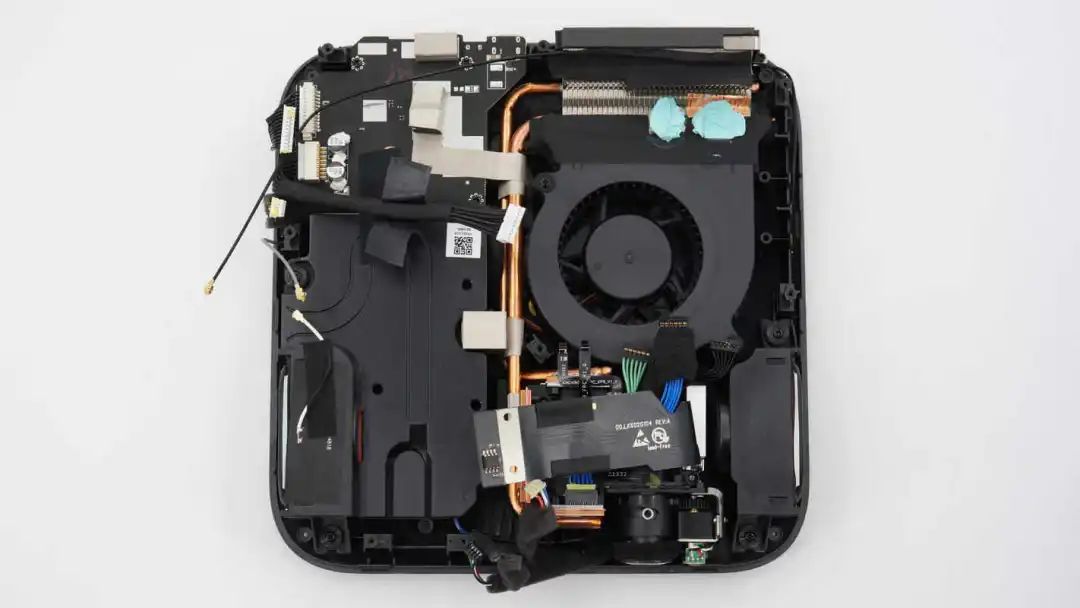

取下PCBA模块，下层左侧为接口小板和扬声器音腔，右侧为光机，热管和散热模组。

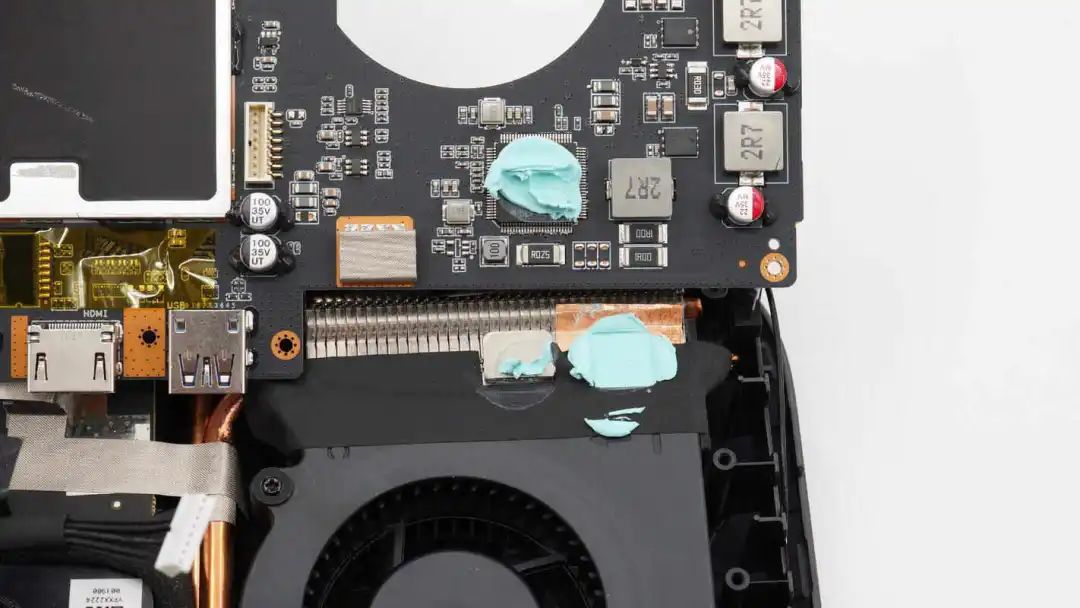

主板上一颗芯片和电感通过导热凝胶接触到散热器降温。
内部下层结构一览，热管贯穿内部结构，为光机LED灯散热。

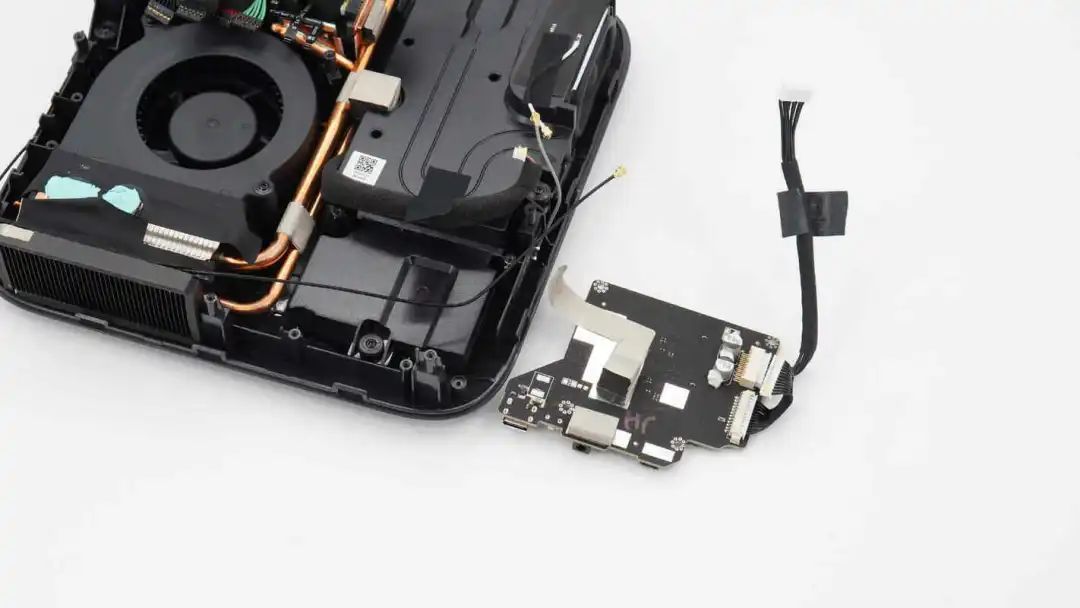

取下内部的接口小板，接口小板通过连接器与主板连接。

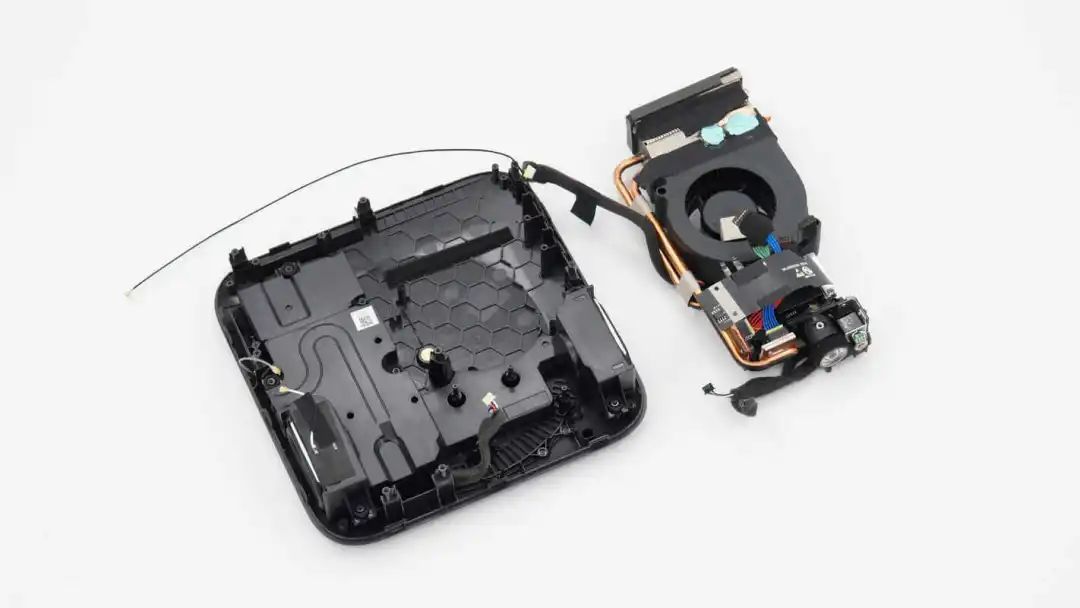

再拆下内部的光机与散热模组。

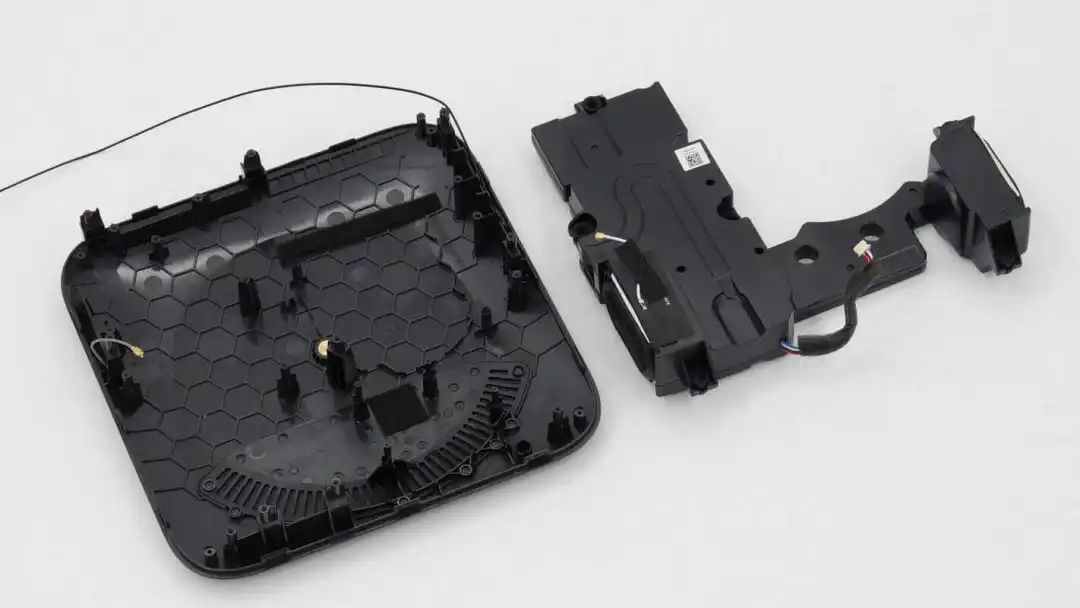

取出内部的音箱腔体模块。

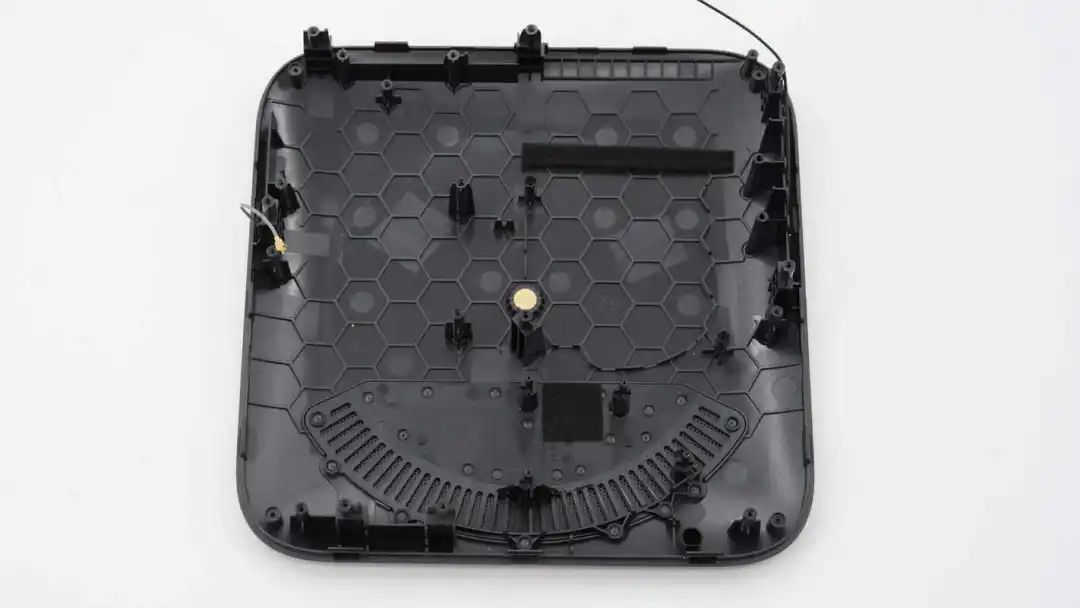

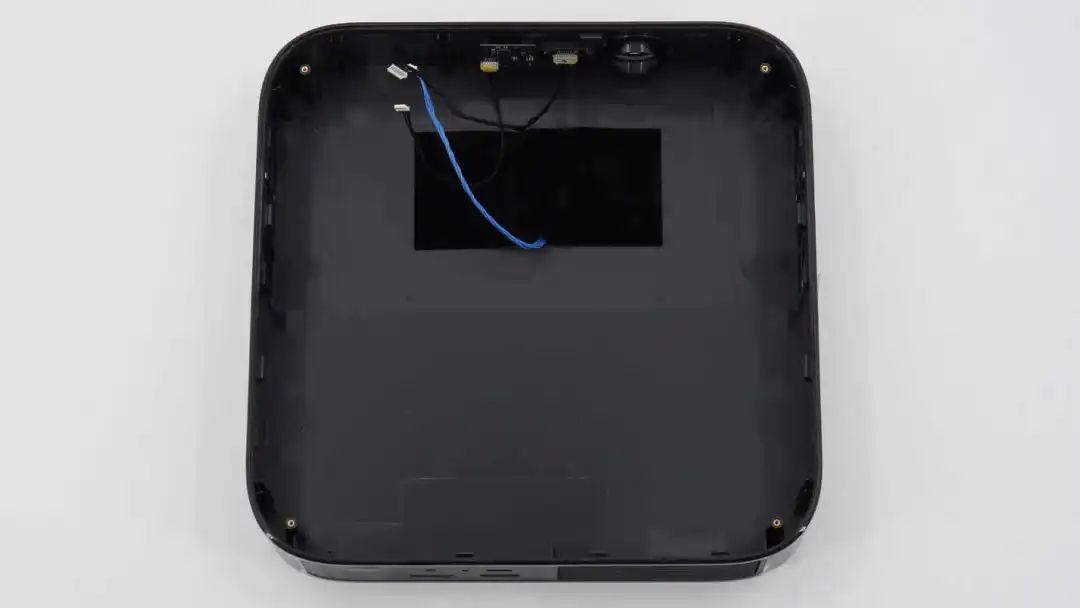

底壳开有散热孔，用于空气流通降温。

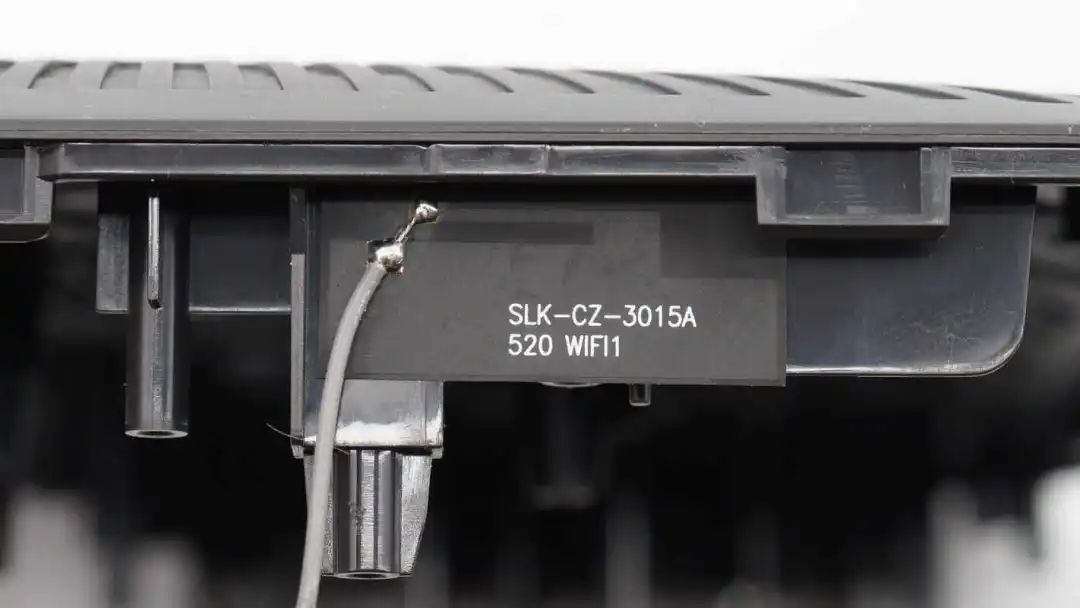

底壳内部WiFi贴片天线特写，焊接屏蔽线连接。

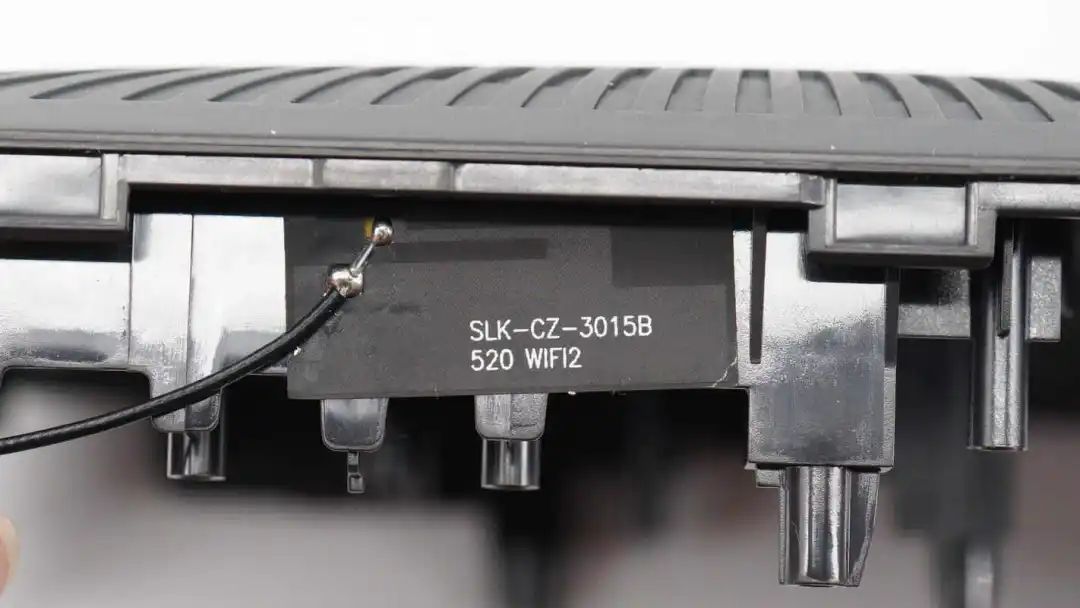

另外一侧的WiFi天线特写。

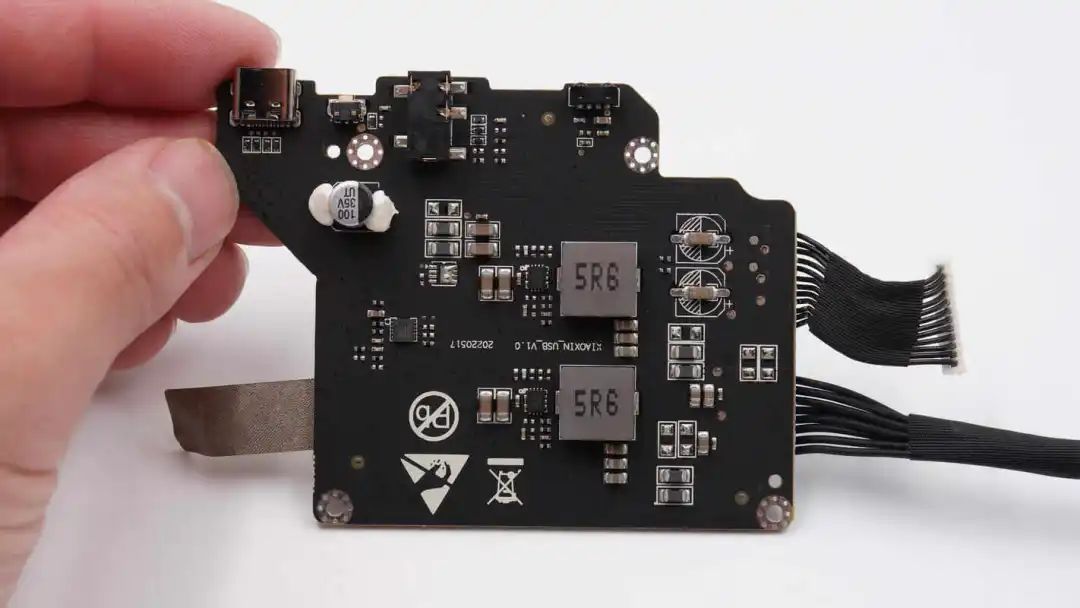

底部的接口小板特写，焊接USB-C母座，复位按键，3.5mm音频接口和红外接收头。下方焊接滤波电容，PD取电芯片和两路同步降压电路。

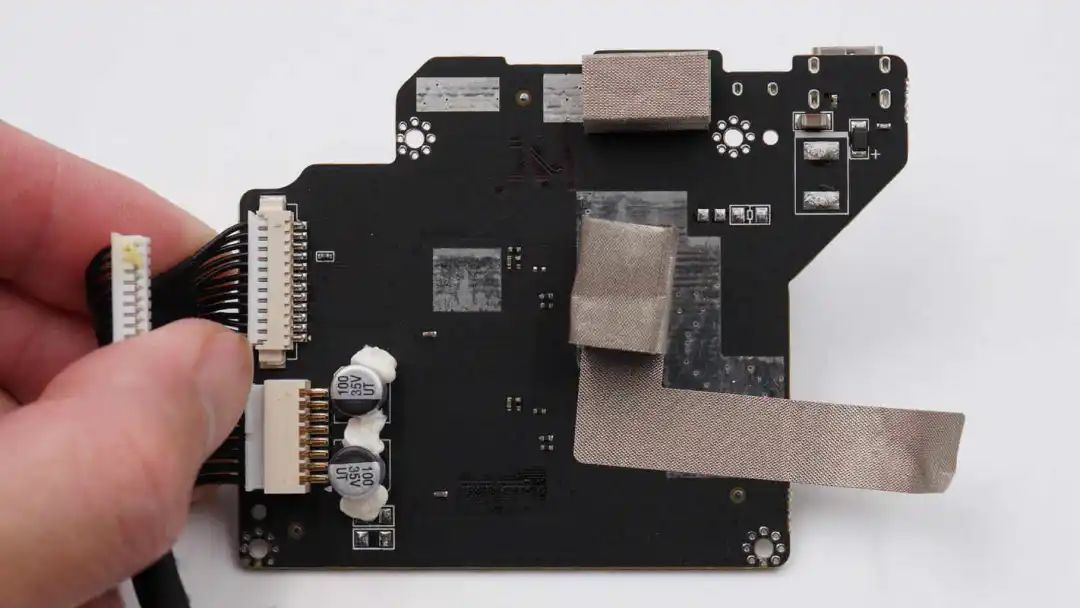

背面焊接连接器和滤波电容，露铜粘贴导电布接地。

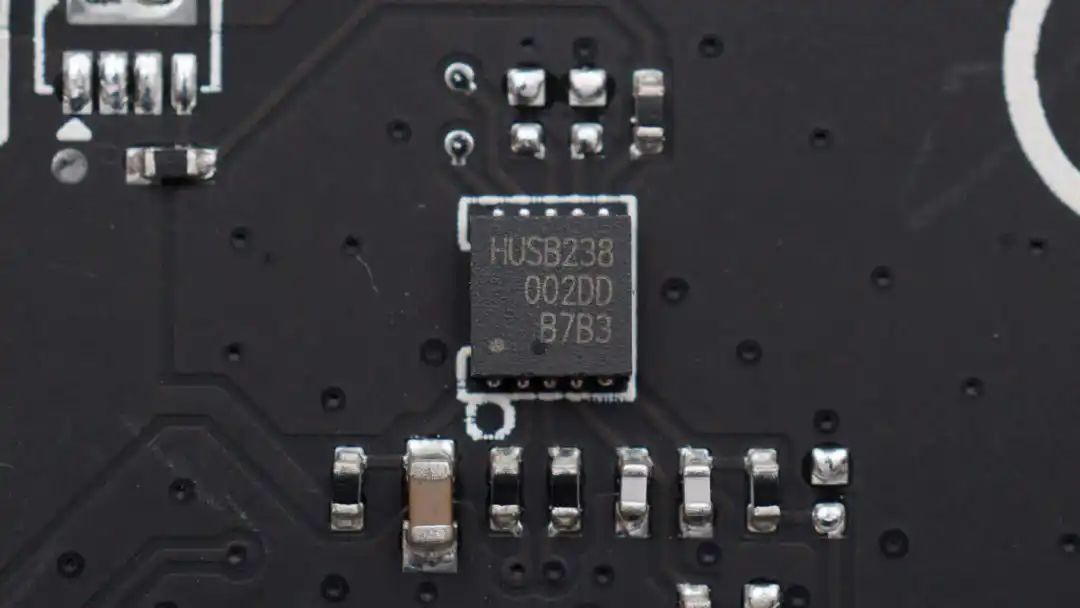

PD取电芯片来自慧能泰，型号HUSB238，是一款高度集成的USB PD受电端芯片（PD Sink，也叫PD诱骗芯片）。传输的额定功率可达100W。它兼容PD3.0 V1.3和Type-C V1.4。它还可以支持BC1.2 DCP、CDP和SDP和Apple 5V2.4A充电协议。可使用通用的PD适配器代替传统DC电源。
HUSB238已经获得USB-IF认证，TID3666。它可以用于具有传统桶形连接器或USB micro-B电源连接器的电子设备，如物联网设备、无线充电器、无人机、智能扬声器、电动工具和其他设备。

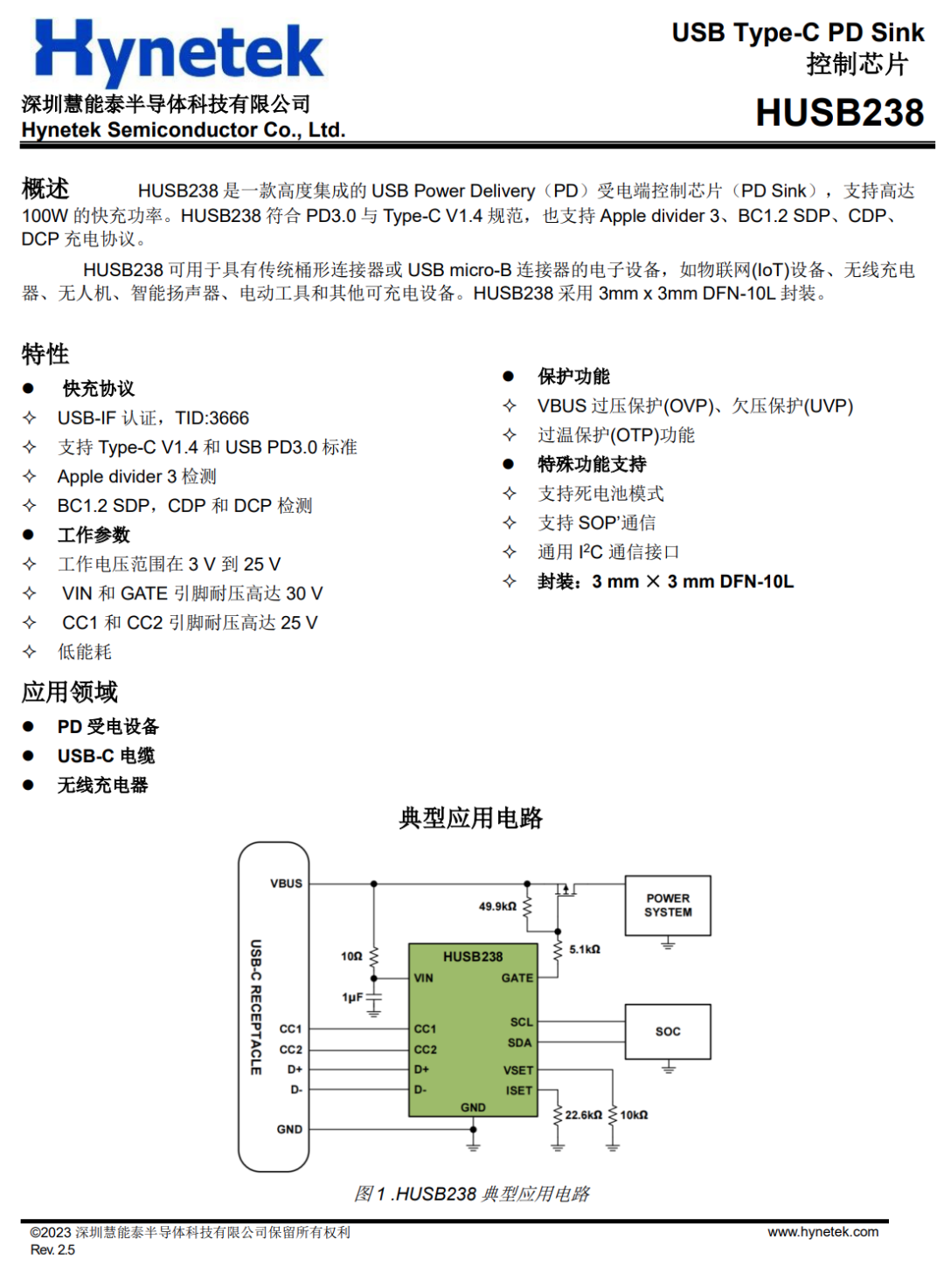

慧能泰 HUSB238 资料信息。
充电头网了解到，慧能泰旗下产品获得了联想、紫米、大麦、公牛、安克、贝尔金、努比亚等一众大品牌采用，芯片性能获得客户高度认可。

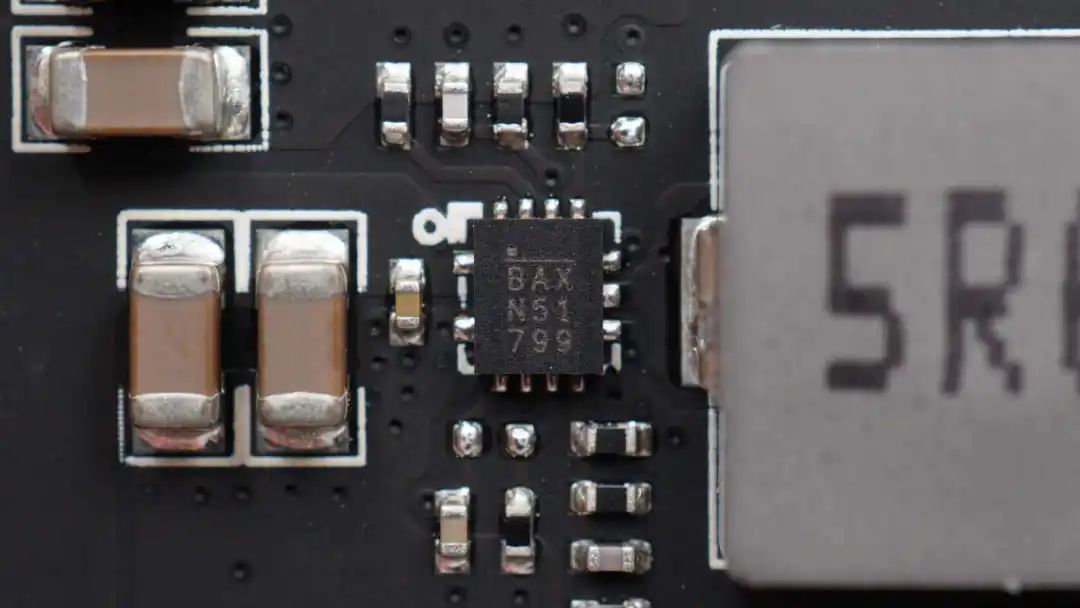

降压芯片丝印BAX，实际型号为MP2491C，来自MPS芯源半导体，是一颗内置开关管的同步整流降压转换器。

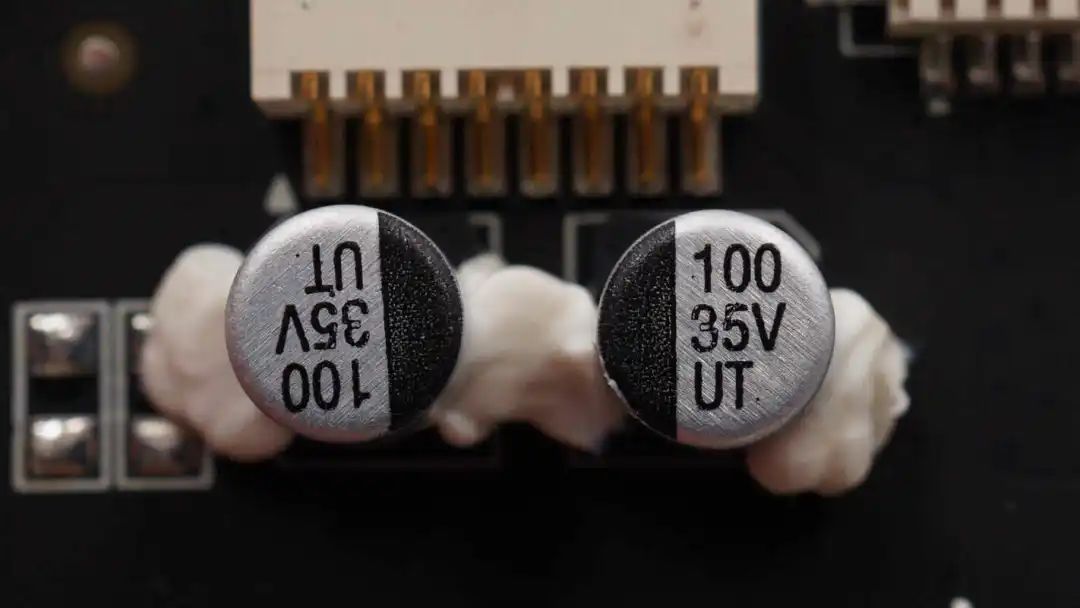

两颗滤波电容规格为100μF 35V。

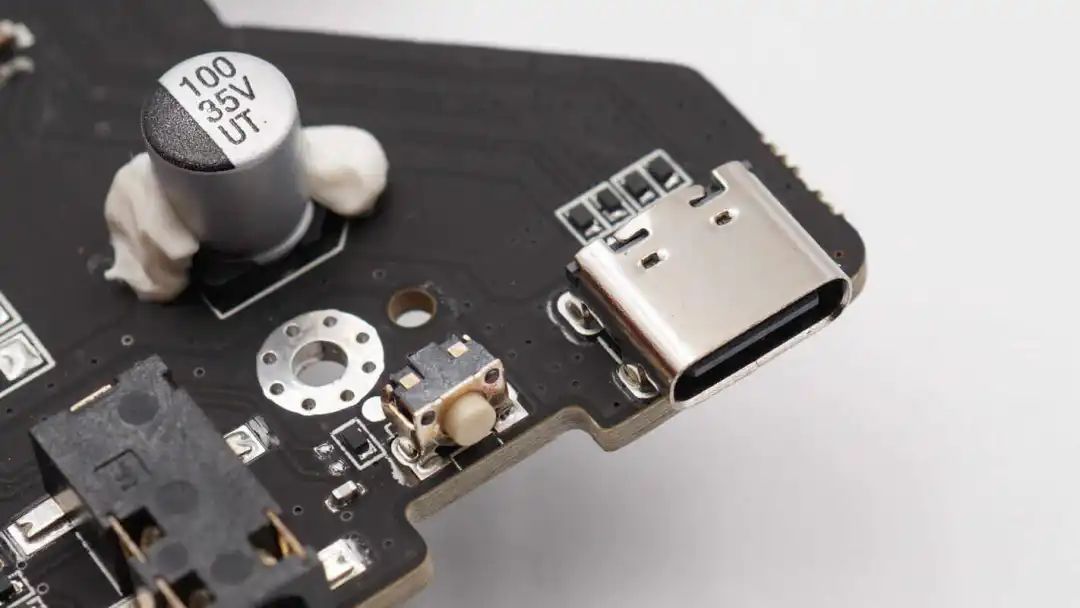

USB-C母座采用过孔焊接固定，一侧是复位按钮。

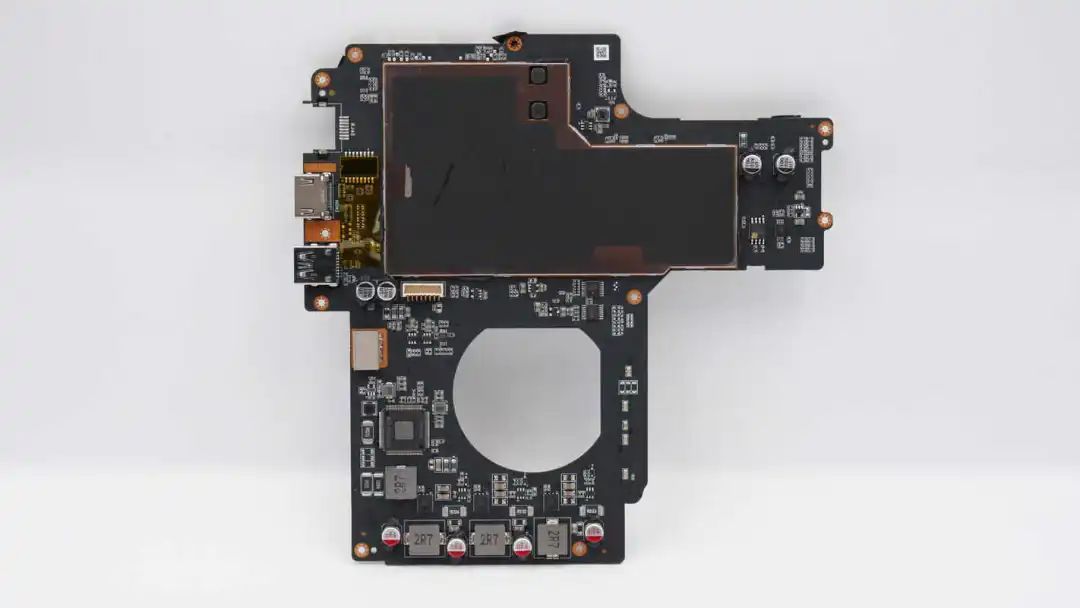

主板正面覆盖大面积屏蔽罩，屏蔽罩左侧为音频功放，上方为无线模块，采用邮票板焊接。

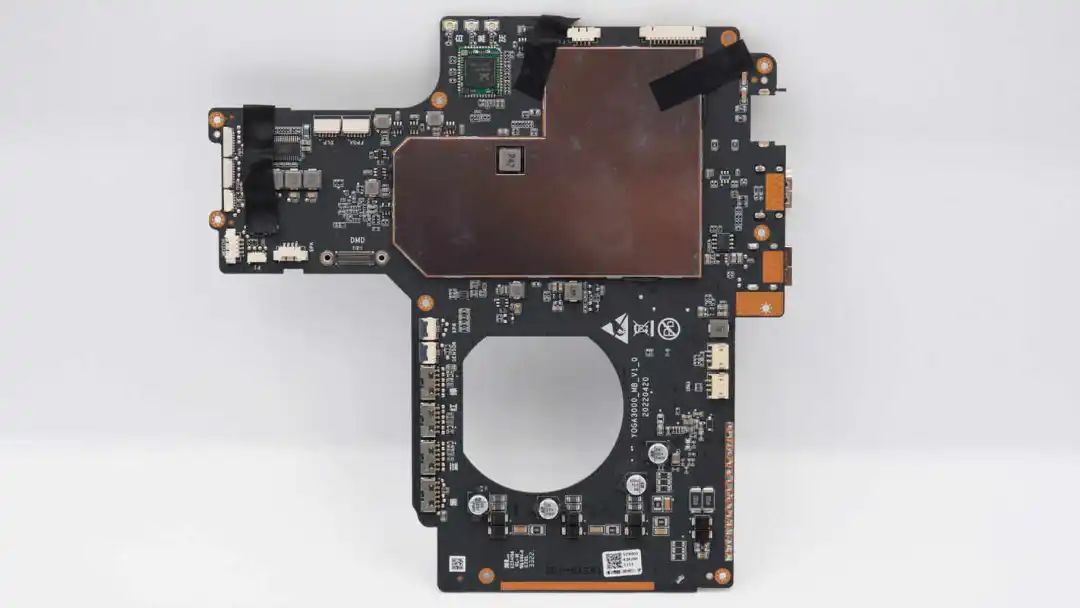

主板背面也覆盖屏蔽罩，在底部是光机LED的驱动电路。

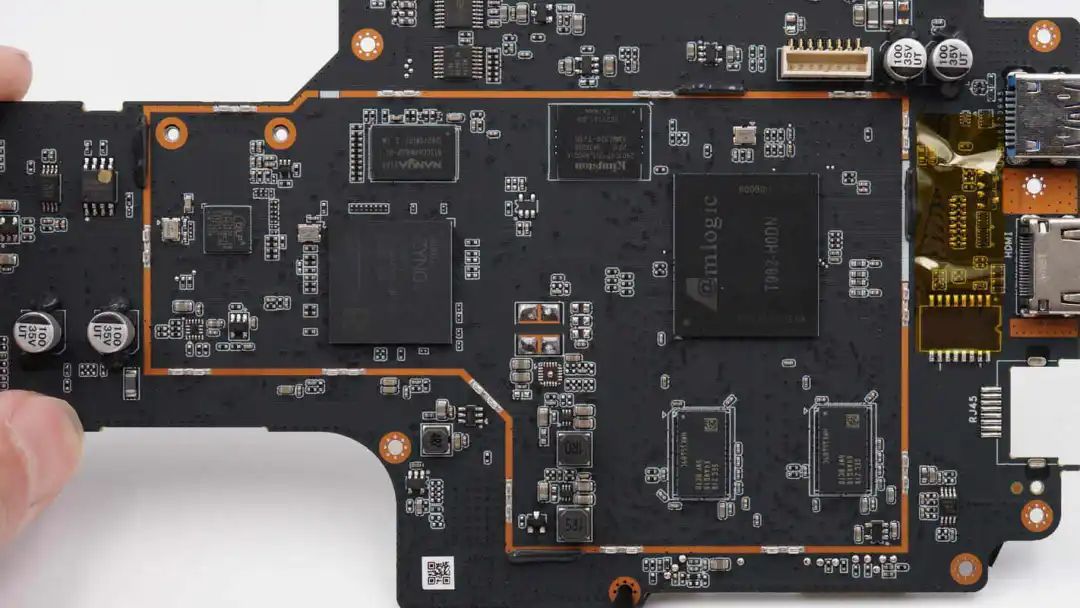

屏蔽罩内部焊接处理器和内存以及EMMC等芯片。

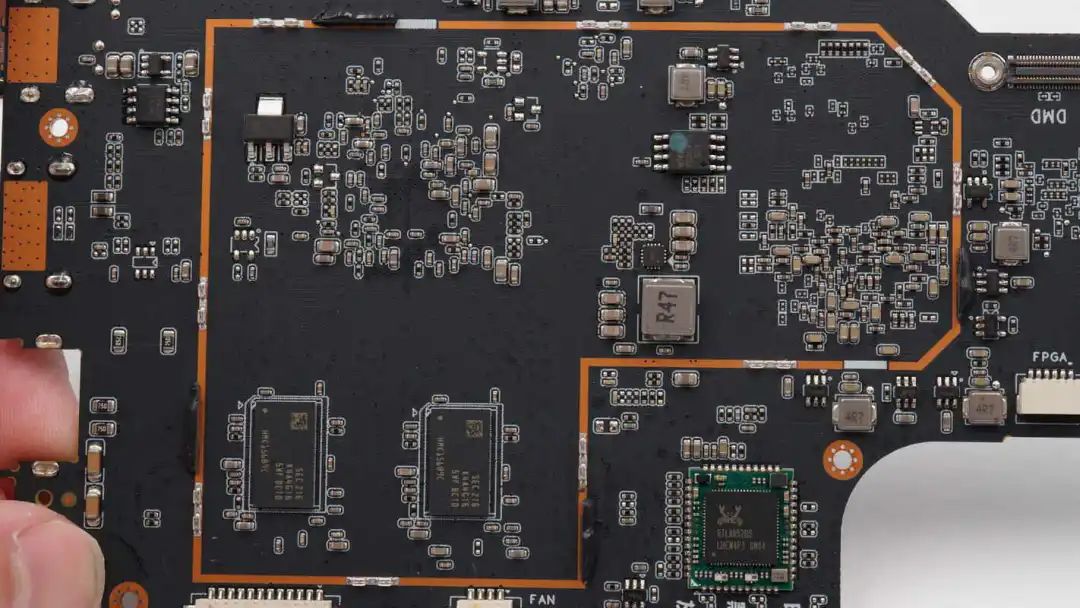

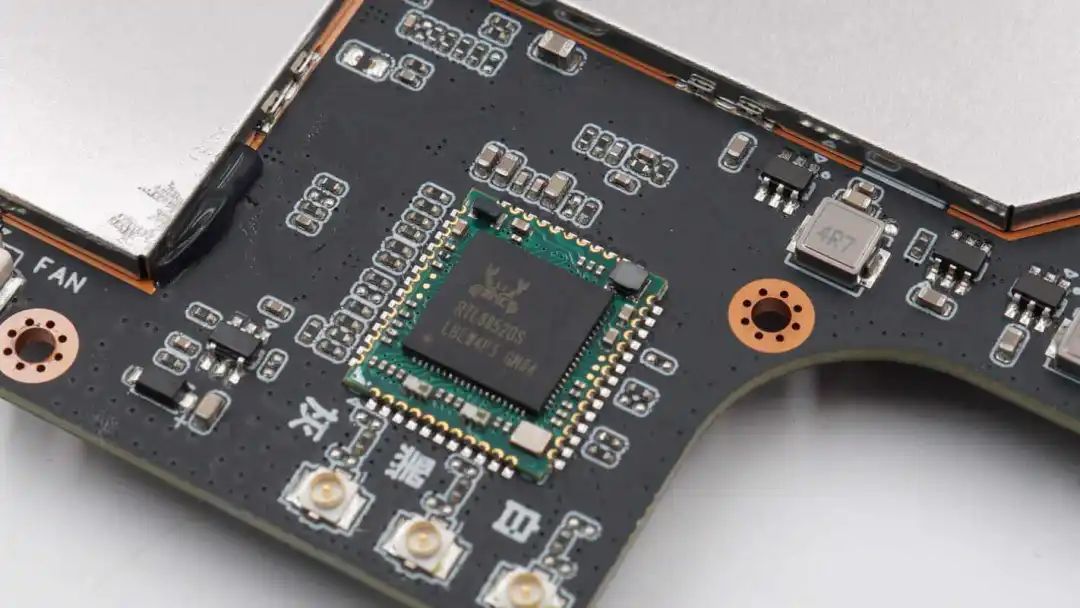

背面屏蔽罩内部焊接两颗内存，屏蔽罩外焊接一颗无线芯片。

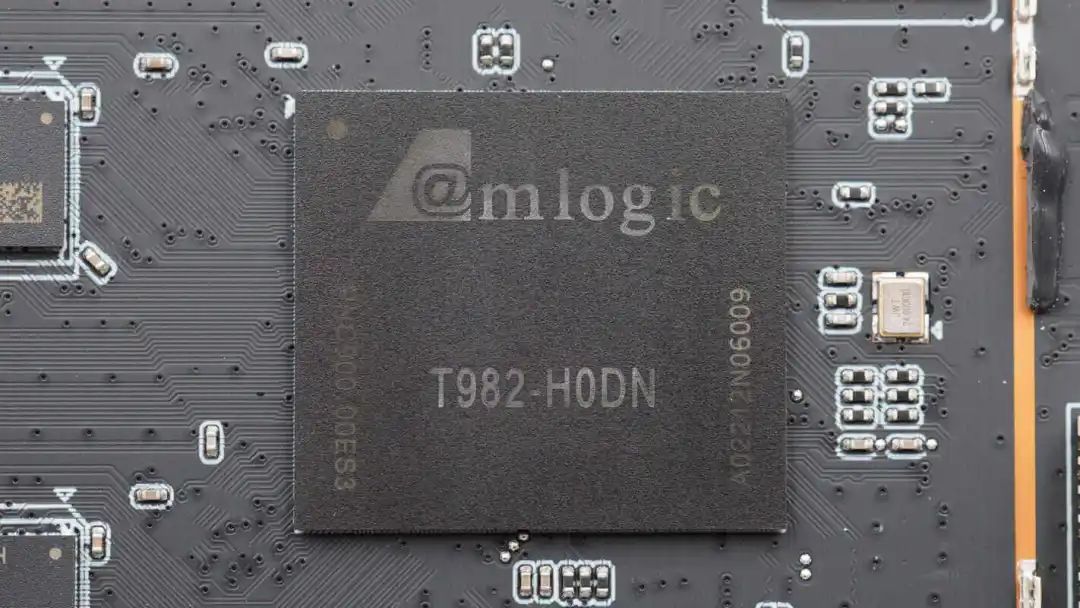

屏蔽罩内置Amlogic晶晨半导体T982处理器，12nm工艺，采用四核A55架构，搭配使用2G RAM和32G ROM。

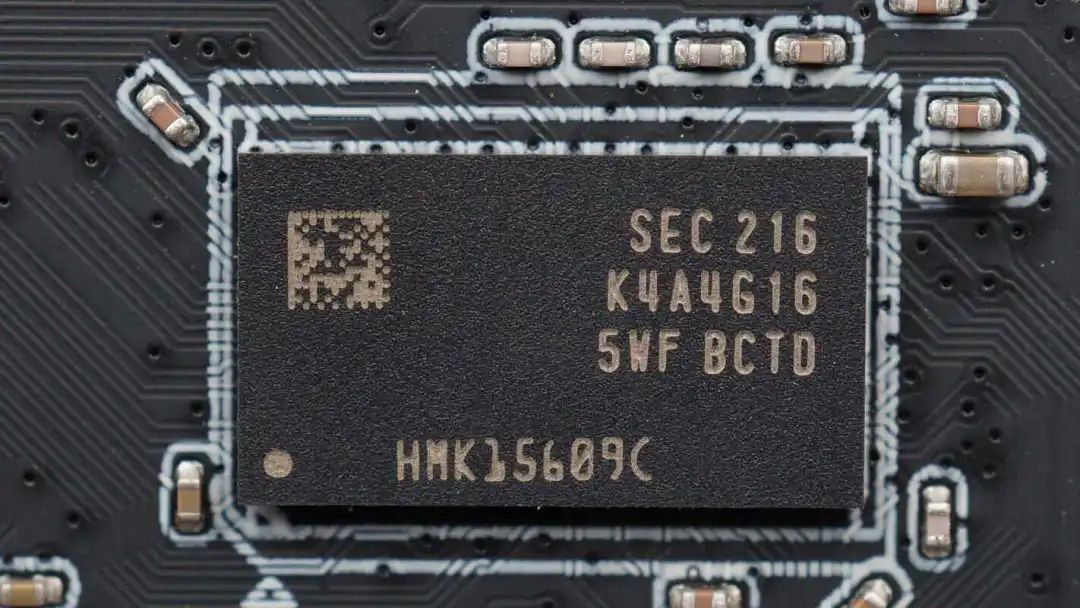

内存芯片来自三星，型号K4A4G165WF-BCTD，是一颗4Gb容量的DDR4内存芯片，4颗组成2GB容量。

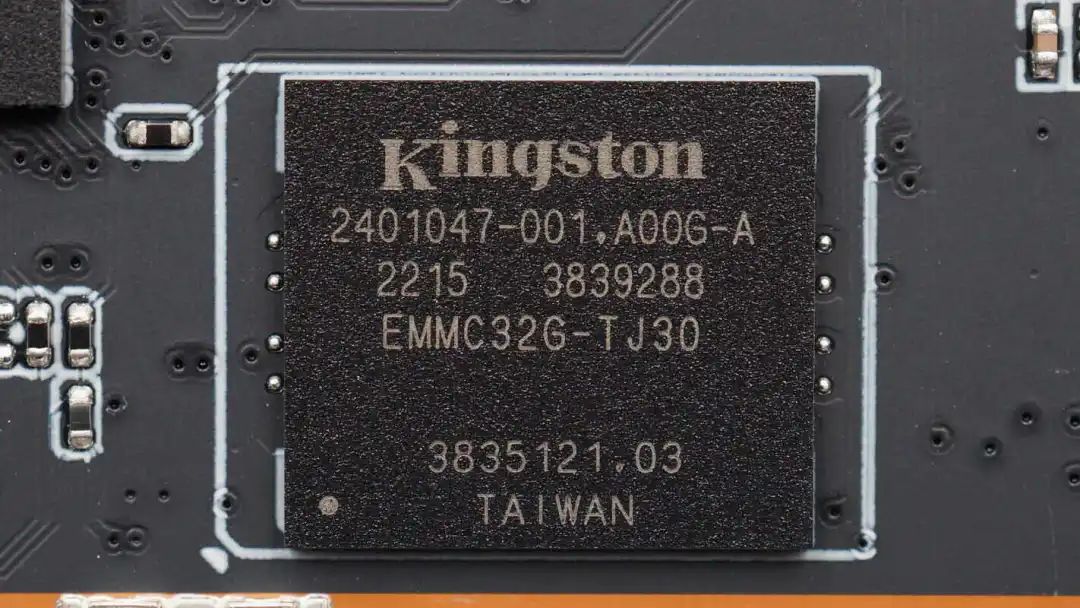

投影仪内置的储存芯片来自金士顿，是一颗32G容量的EMMC存储器。

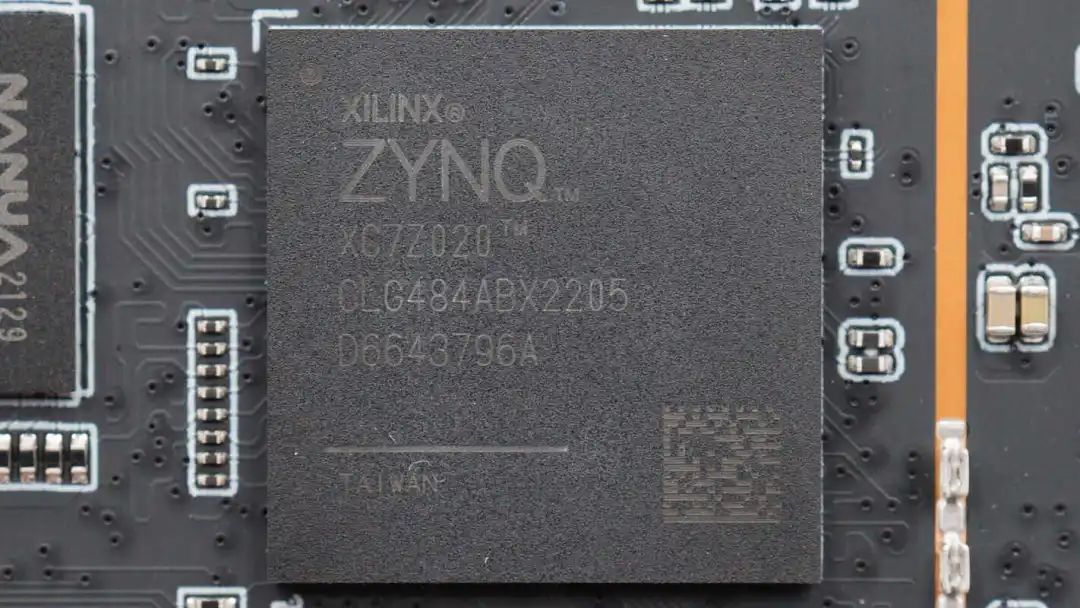

赛灵思 ZYNQ XC7Z020 全可编程SoC用于视觉处理，内置双核A9处理器。

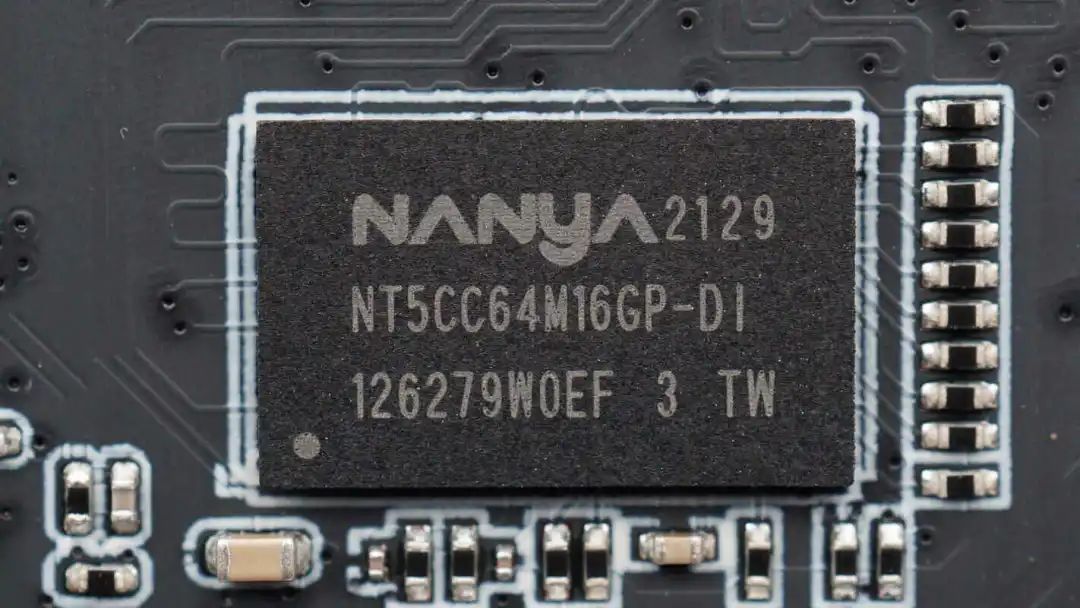

外置的内存颗粒来自南亚科技，为DDR3L内存，型号NT5CC64M16GP-DI，容量为1Gb。

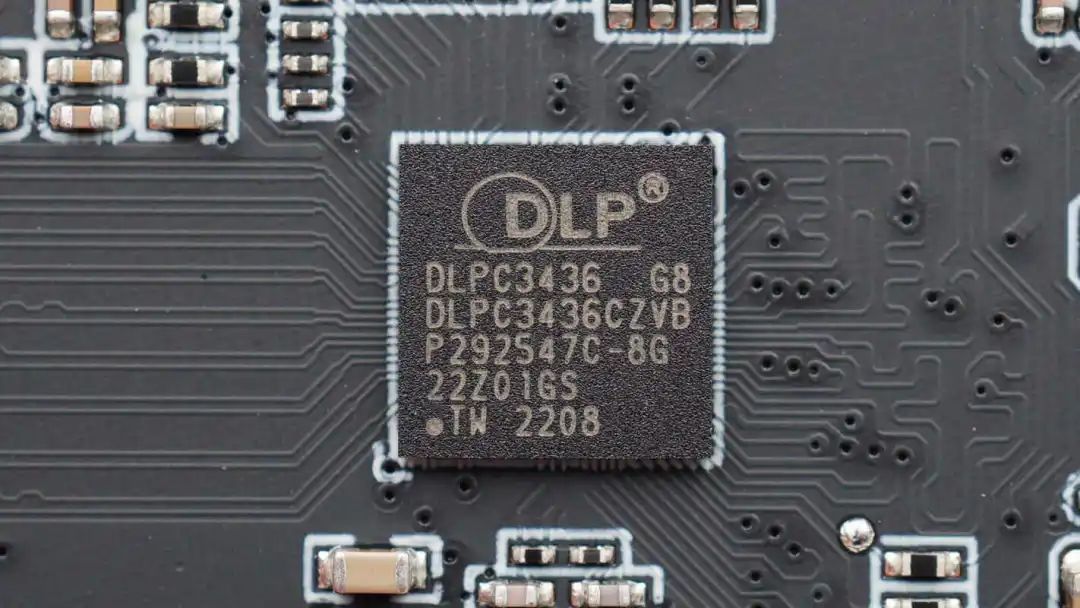

TI德州仪器 DLPC3436用于DMD显示控制。

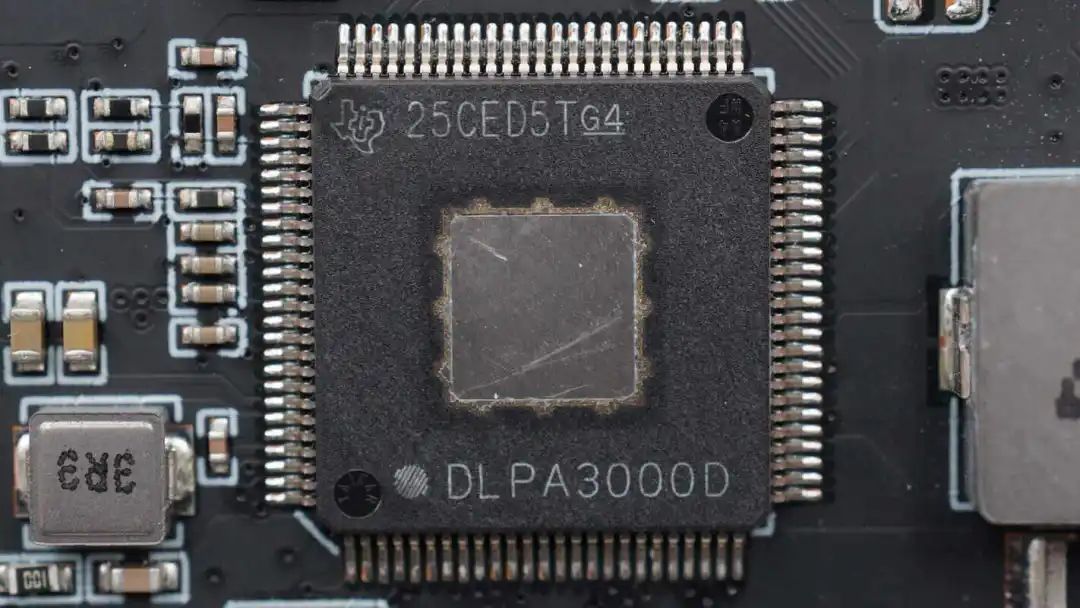

屏蔽罩外置一颗TI德州仪器 DLPA3000D，用于电源管理和光机LED驱动。

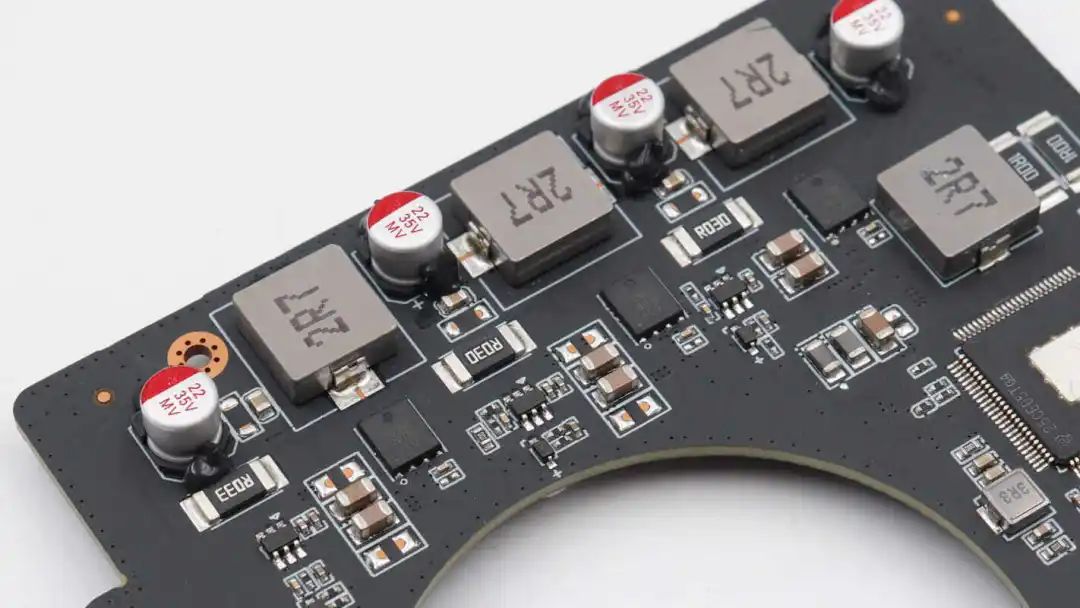

在PCB一侧焊接LED降压供电电路。

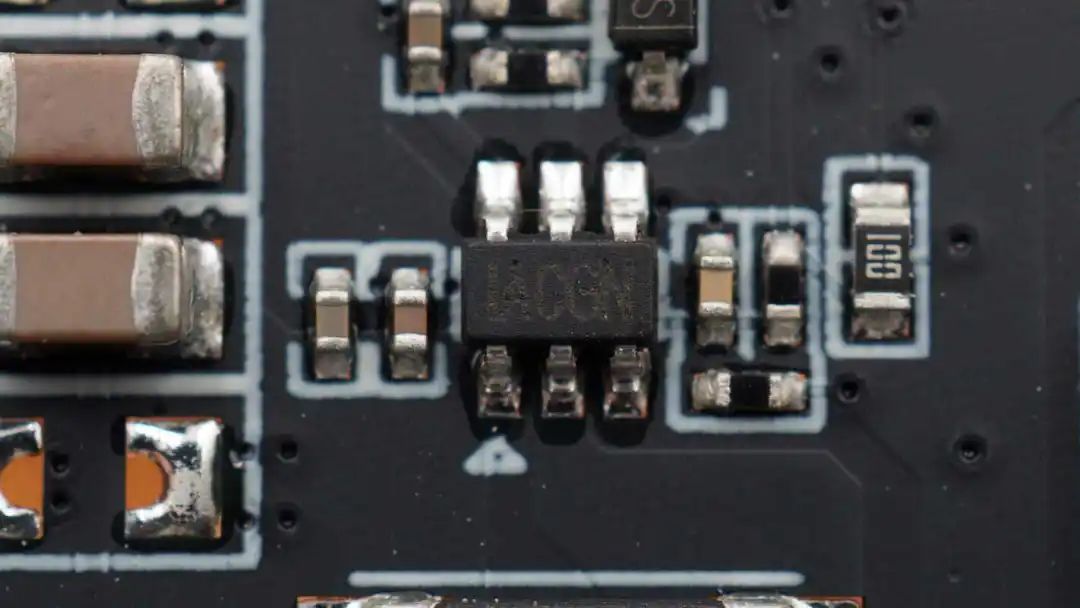

LED降压驱动芯片来自MPS，丝印IACG，型号MP24894，是一颗最高60V输入的降压LED恒流驱动器，支持调光，支持LED开路和短路保护。
邮票小板上焊接WiFi芯片。

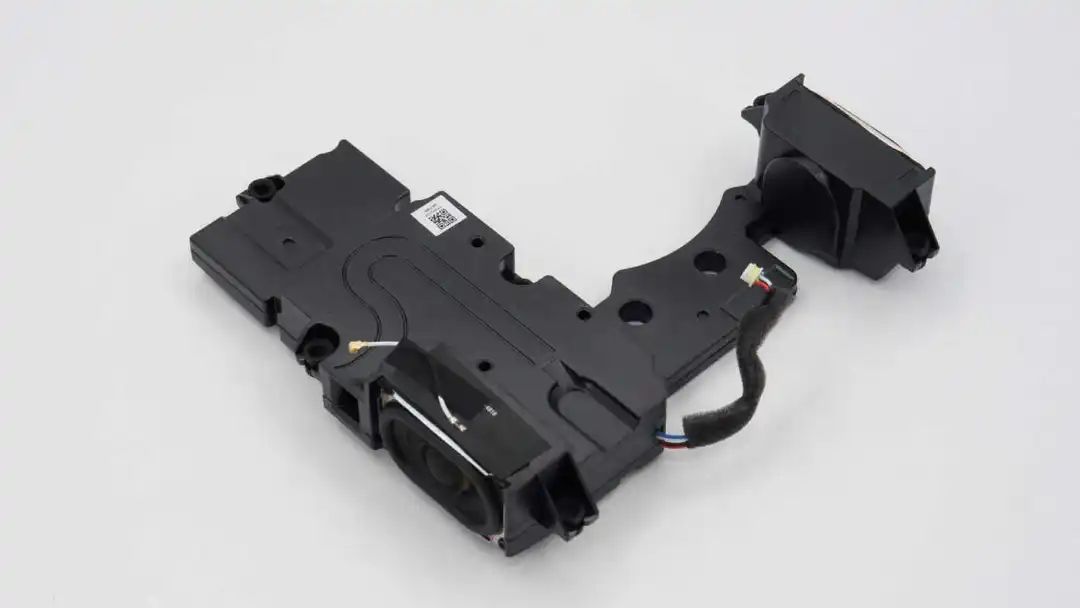

音箱腔体组件特写，两侧为扬声器，引出线粘贴泡棉防止振动。

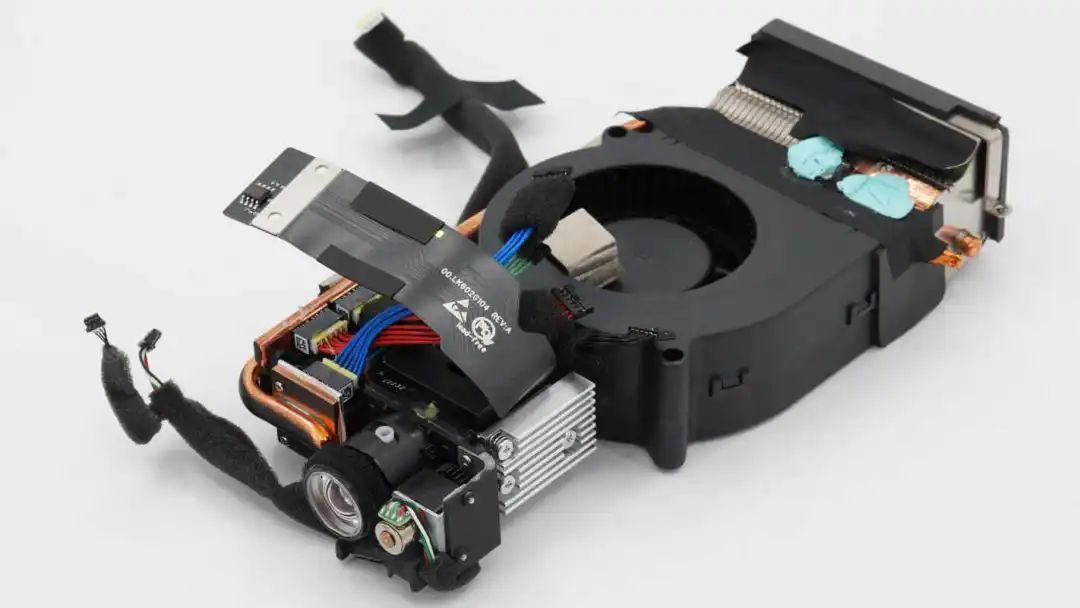

最后是光机结构的外观展示，光机通过热管散热，连接到散热风扇后方的散热鳍片。

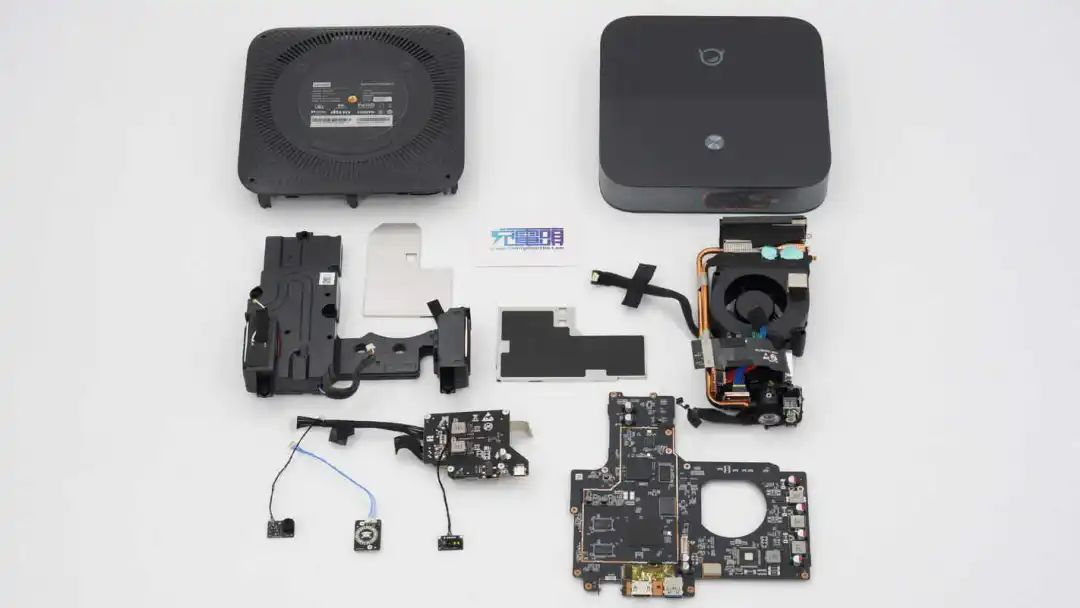

全部拆解一览，来张全家福。
充电头网拆解总结
联想小新520智能投影仪采用超薄机身设计，机身厚度仅48mm，可以放入包中随身携带，聚会或者出游都能使用。投影仪具备1080P全高清分辨率，支持8K视频解码，具备850流明亮度。投影仪内置Vifa影院级音箱，具备DSP专业算法，并内置语音控制和智慧深感视觉系统，使用更加方便。
充电头网通过拆解了解到，投影仪USB-C接口取电芯片采用慧能泰HUSB238，这是一款高度集成的USB PD受电端芯片，符合PD3.0 V1.3和Type-C V1.4规范，传输额定功率可达100W。基于这款芯片可以设计供电功率更强的投影仪，让产品性能不受限制。
如今USB PD3.1标准推出之后，快充功率上限达到240W。面对全新标准以及后续带来的广阔市场，慧能泰半导体最新推出了HUSB238A，这是一款高度集成的独立的USB Type-C®和Power Delivery（PD）Sink控制器。其集成了CC逻辑、USB PD协议和传统协议，支持Type-C V2.1 USB PD3.1标准、PPS 20mV和AVS 100mV调压，传输的额定功率可达240 W（48V5A）。HUSB238A也同样适用于各类便携式投影仪以及如物联网设备、无线充电器、无人机、智能扬声器、电动工具和其他设备。
