前言
倍思推出了一款全新的130W氮化镓充电器，这款充电器为折叠插脚设计，体积小巧，便于携带和收纳。充电器具备2C1A接口，升级BPS 3.0快充，两个USB-C接口支持100W输出功率，支持100W+30W或者65W+65W功率自动分配，可以满足电脑和手机或者两台电脑同时充电的使用需求。
并且USB-A口也支持快充，更进一步增添了这款充电器的实用性。并且这款充电器具备不断充，不掉速的优势，更加提升使用体验。下面充电头网就带来这款氮化镓充电器的拆解，一起看看内部的方案吧。
此外充电头网还拆解过倍思65W 1A1C超薄氮化镓充电器、倍思160W 2C1A氮化镓充电器、倍思140W 2C1A氮化镓充电器、倍思67W 1A1C氮化镓充电器、倍思30W GaN3氮化镓快充充电器、倍思100W 2C2A氮化镓二代快充等产品，欢迎查阅。
倍思130W氮化镓充电器开箱

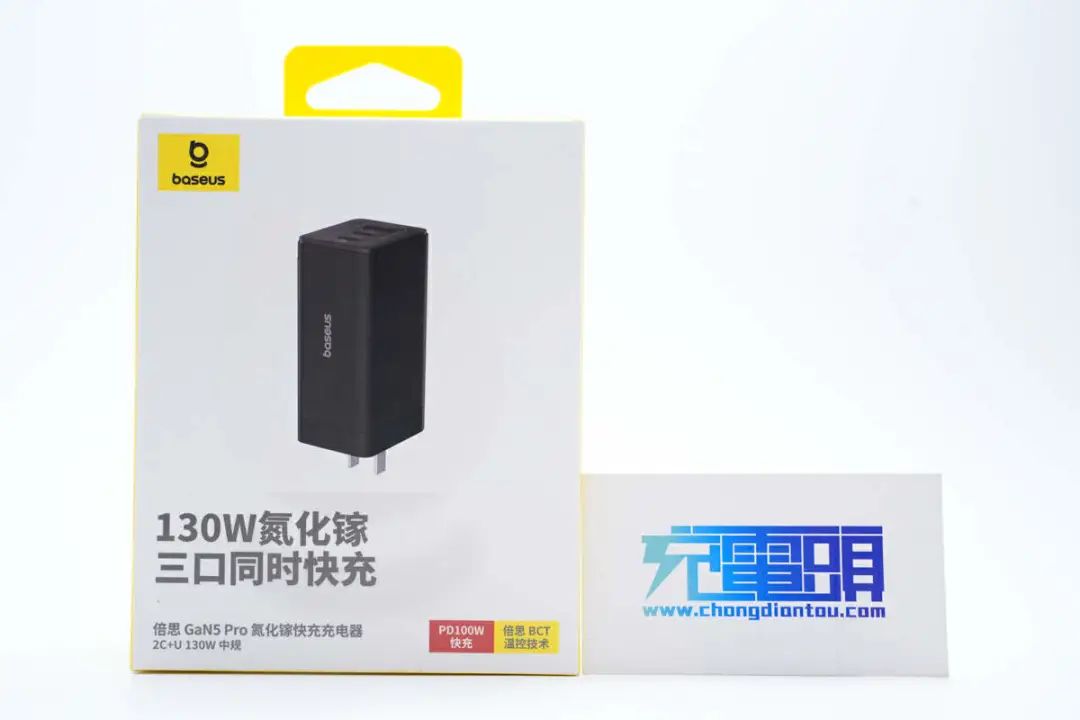

包装盒主要为黄白配色，正面印有Baseus品牌、产品名称、外观和PD100W快充、倍思 BCT 温控技术两大产品特点标识。

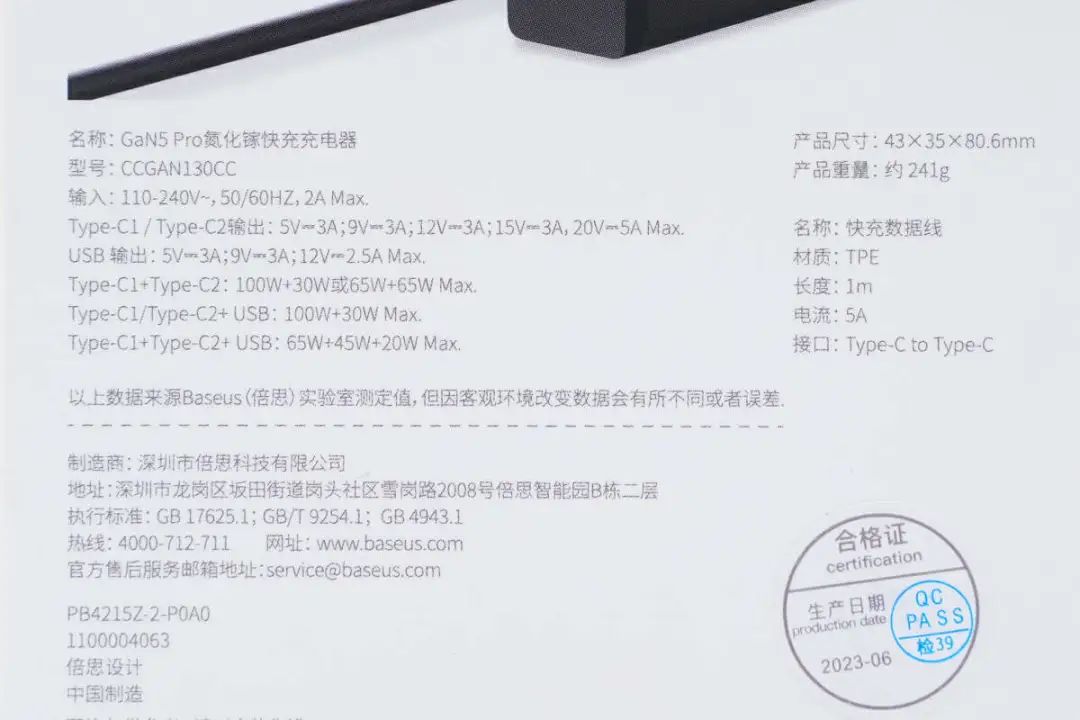

背面印有产品应用场景、规格参数以及商家信息等。
产品参数特写，下面到实物环节再详细介绍。

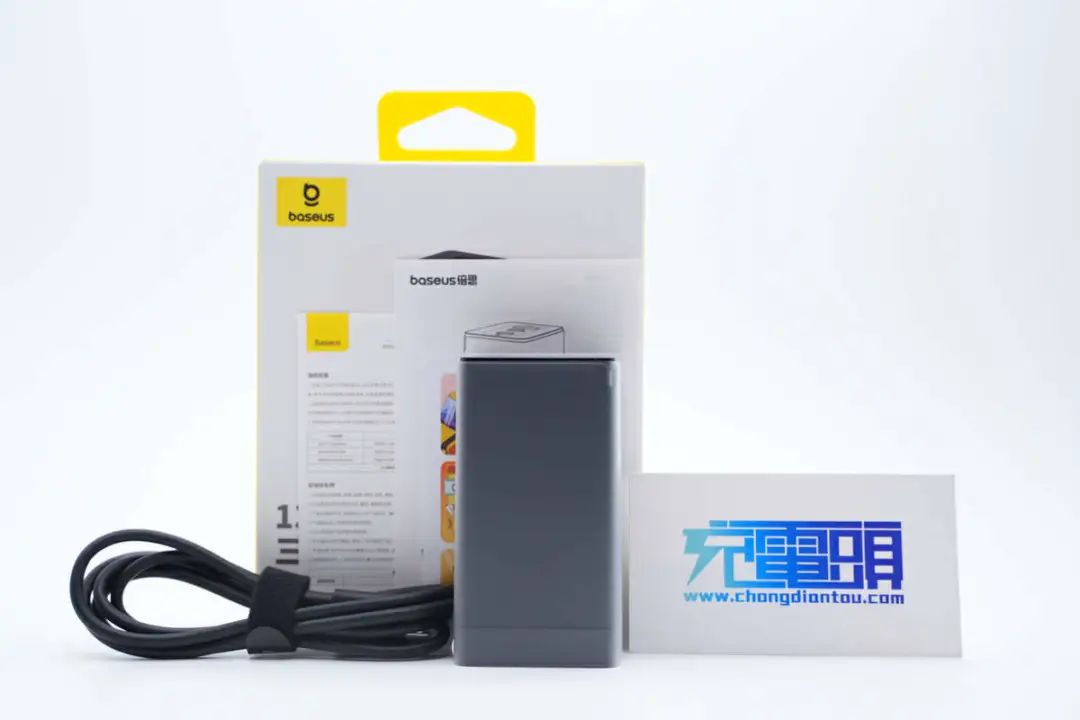

包装内含充电器、数据线、使用说明书、保修卡以及卡通贴纸。

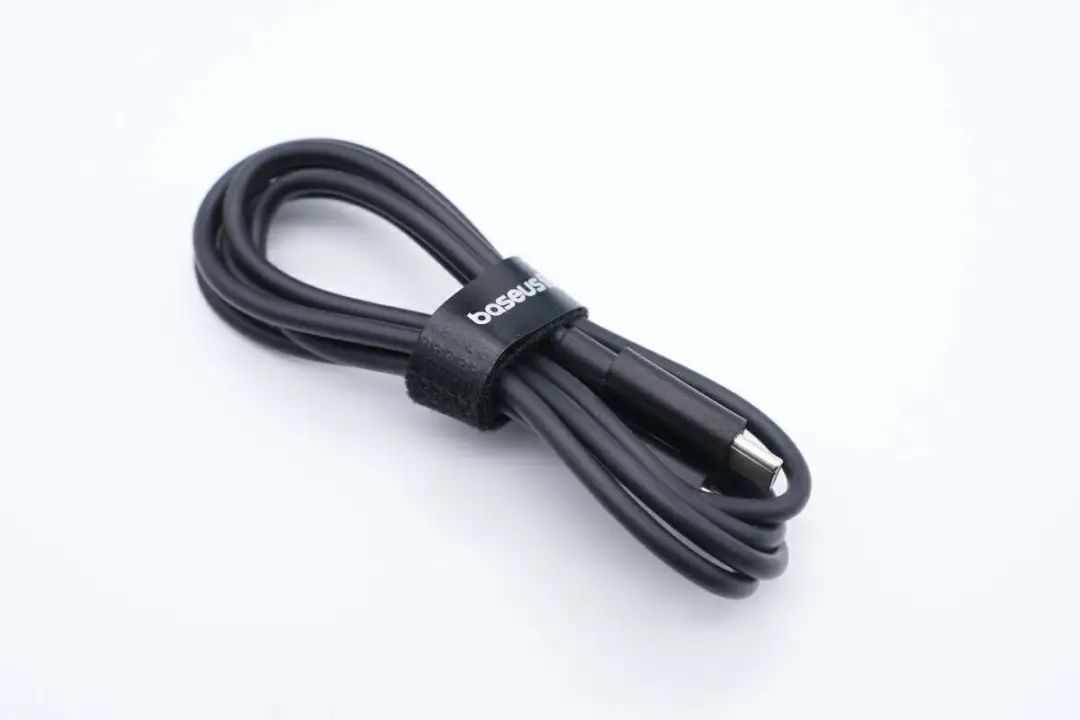

数据线使用印有倍思品牌的魔术扎带捆扎整理，常见黑色配色，外皮采用TPE材质，柔韧性好更加耐用。

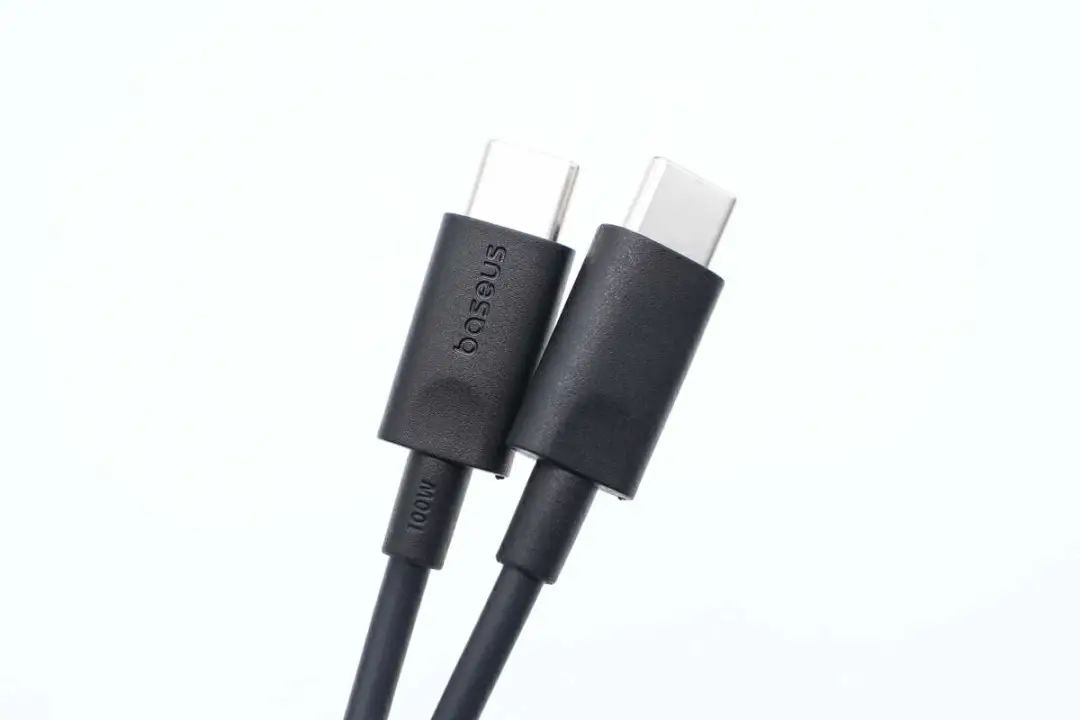

线头外壳磨砂方便插拔，设有网尾抗弯折，设计有Baseus品牌和100W字样。

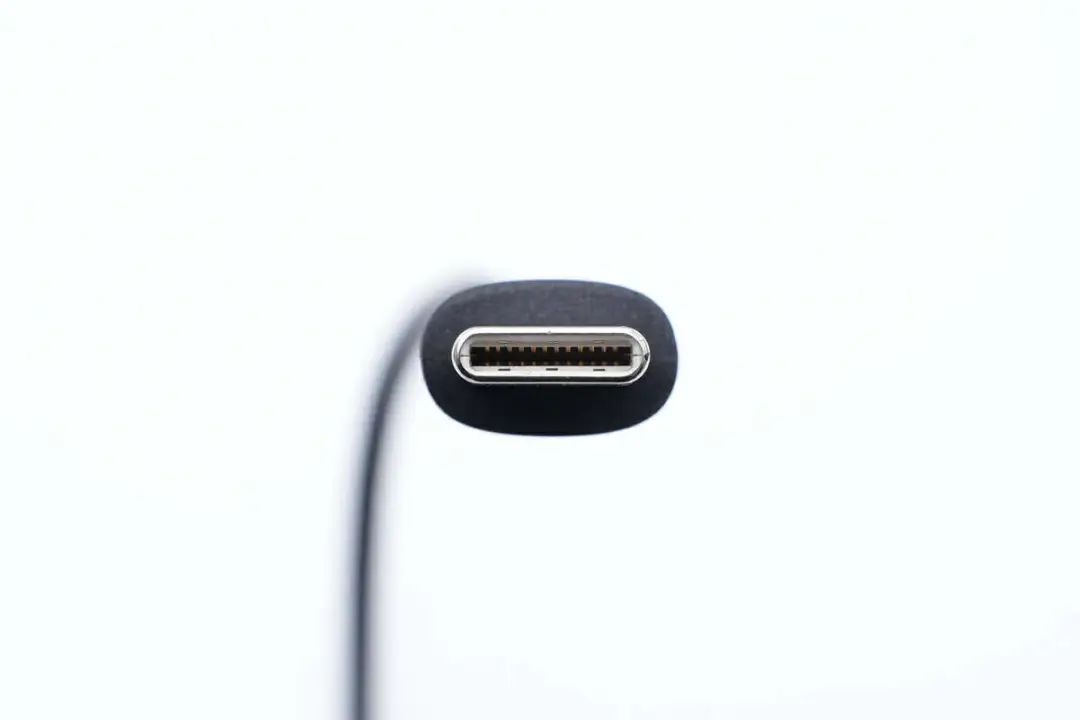

USB-C公头满PIN设计。

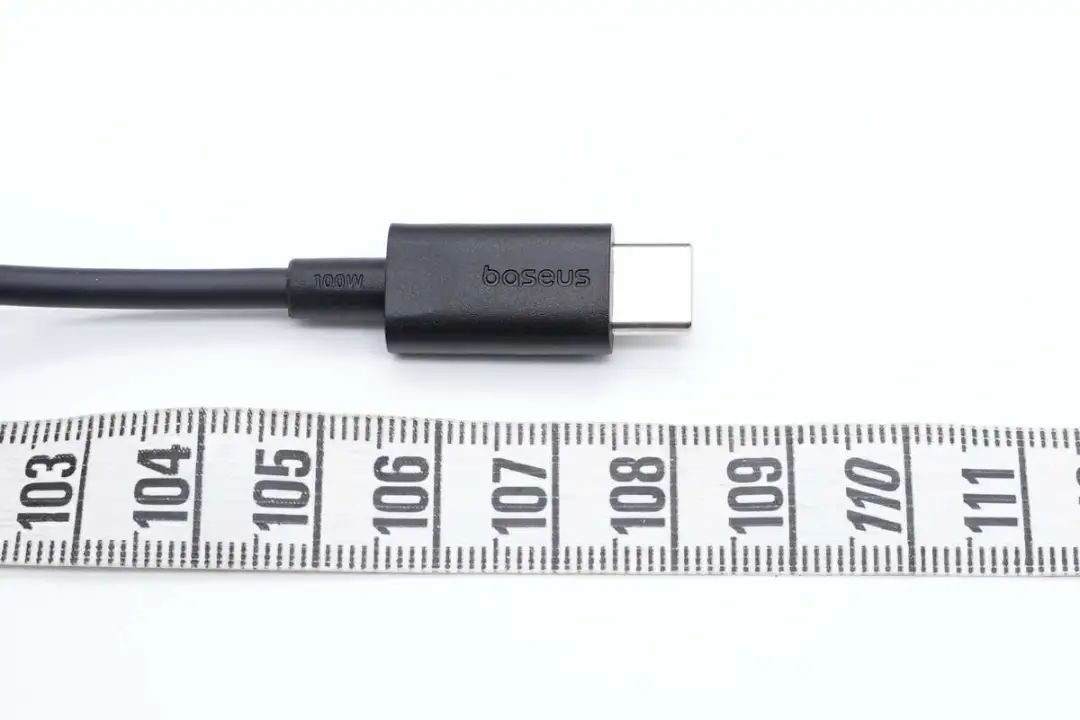

测得数据线长度约108cm，超出了1米标称不少，大品牌就是大气。

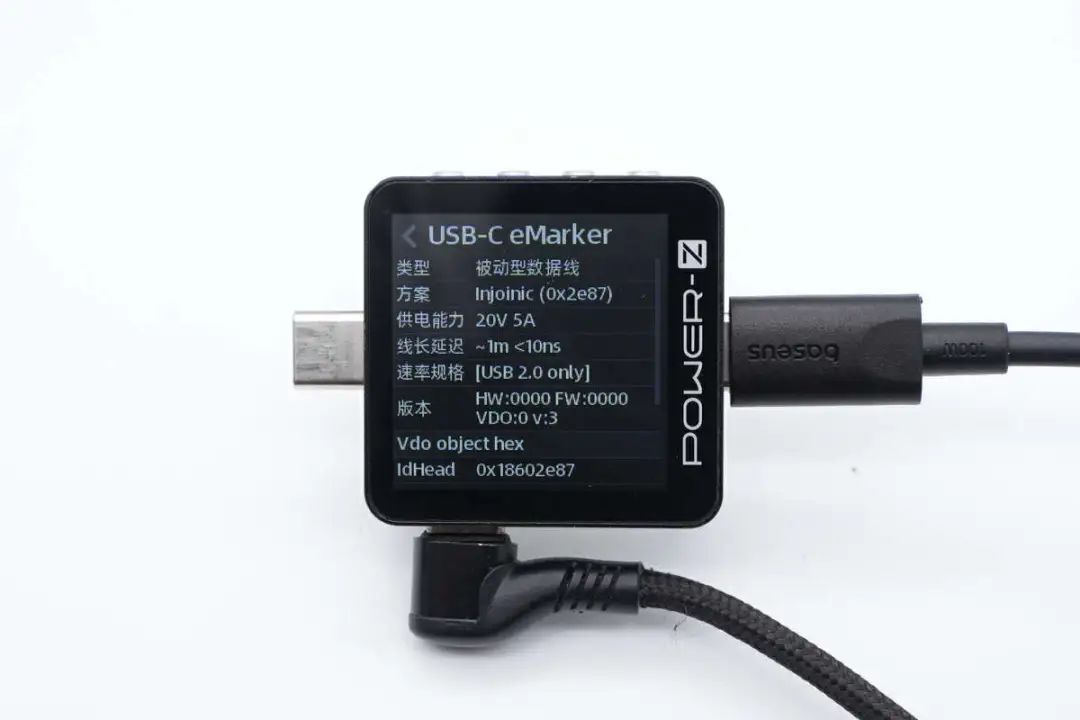

使用ChargerLAB POWER-Z KM003C测得数据线带有E-Marker芯片，电力传输能力为20V5A，即支持100W PD快充。

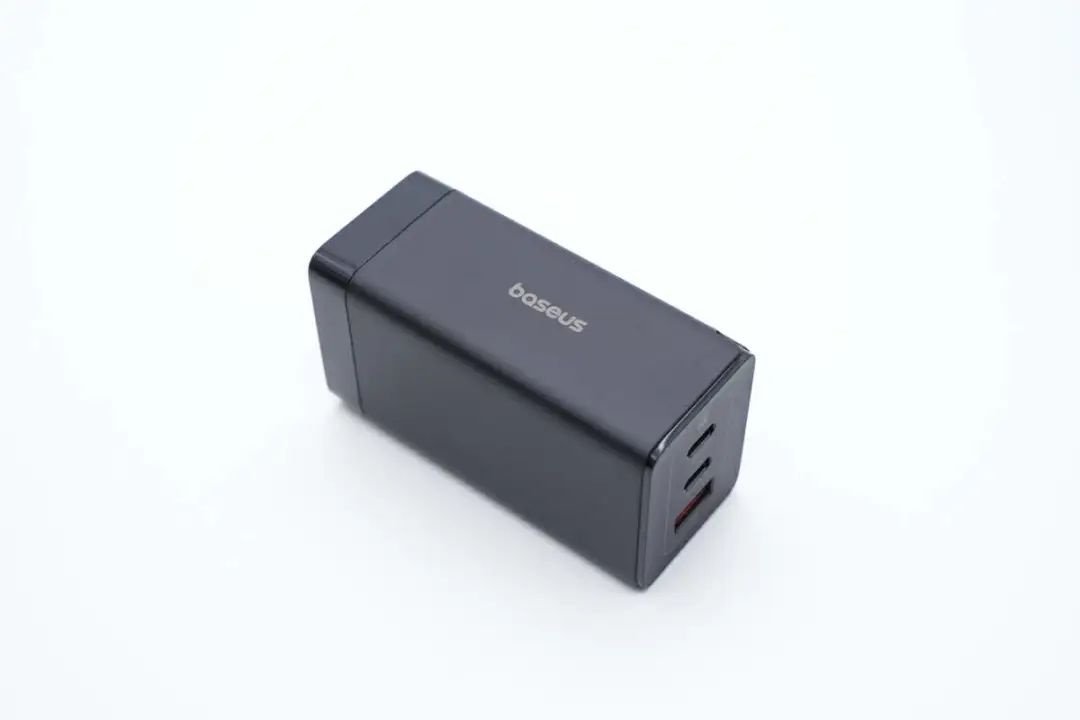

充电器延续倍思氮化镓充电器家族外观设计，机身通体黑色，外壳主体磨砂，小区域高光亮面处理进行点缀。

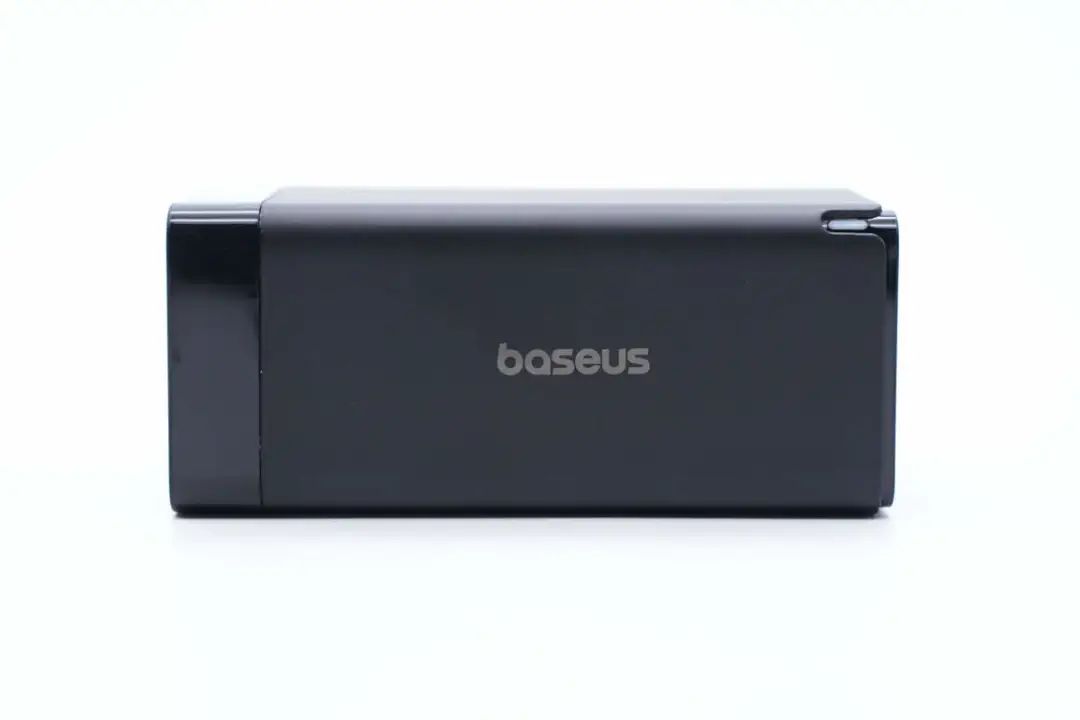

机身正面中心印有Baseus品牌。

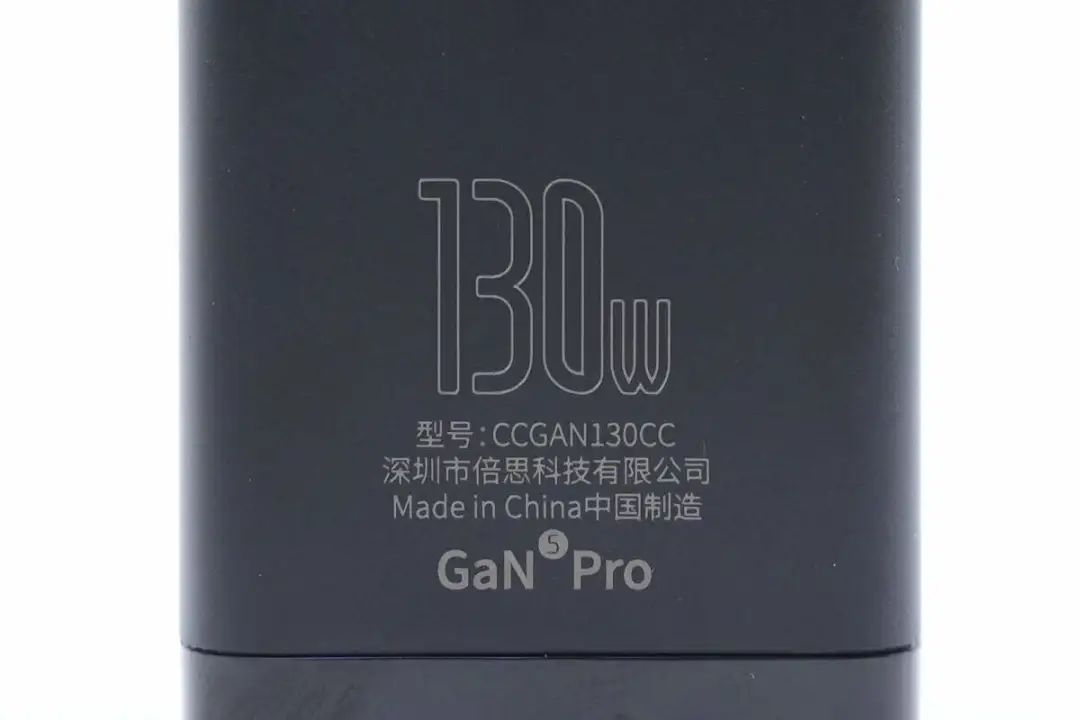

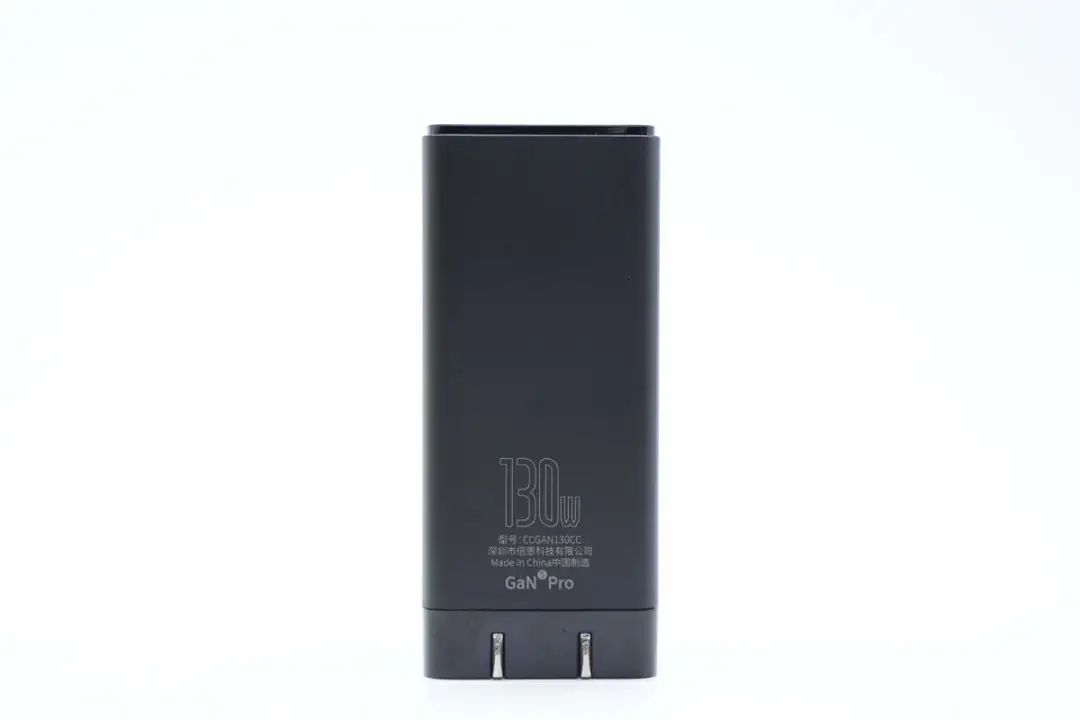

另一面印有产品最大输出功率标识、型号等。
产品最大输出功率130W做了显眼设计，让人一眼便知，此外充电器型号为CCGAN130CC，深圳市倍思科技有限公司制造。

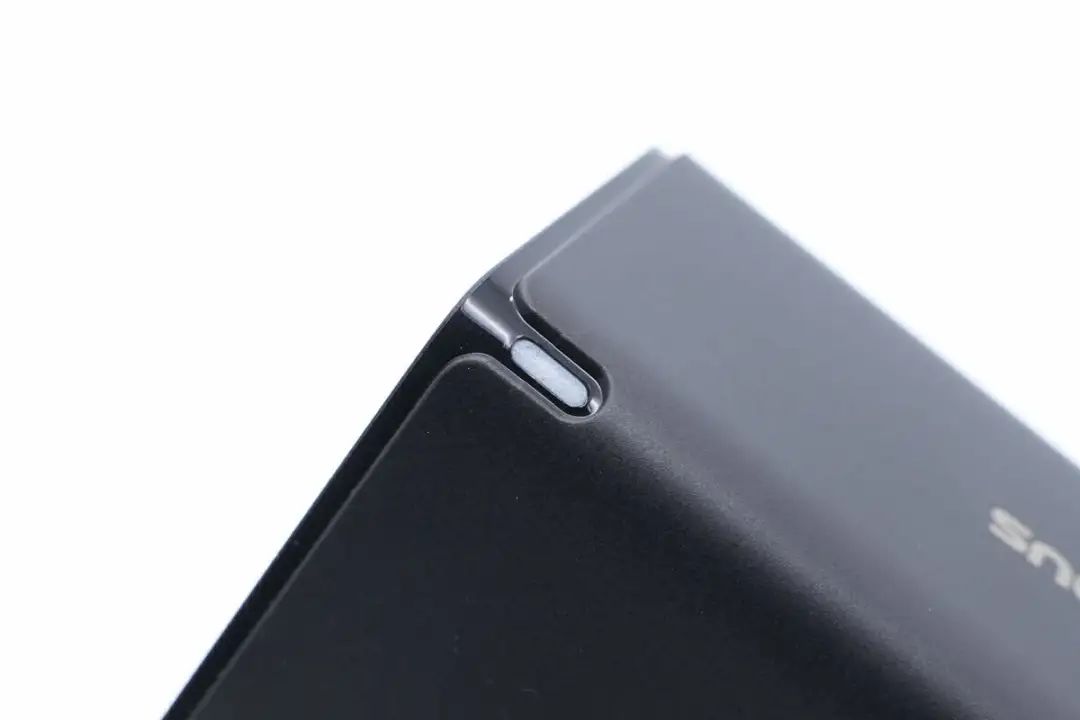

产品端角处一如既往延续LED指示灯设计。

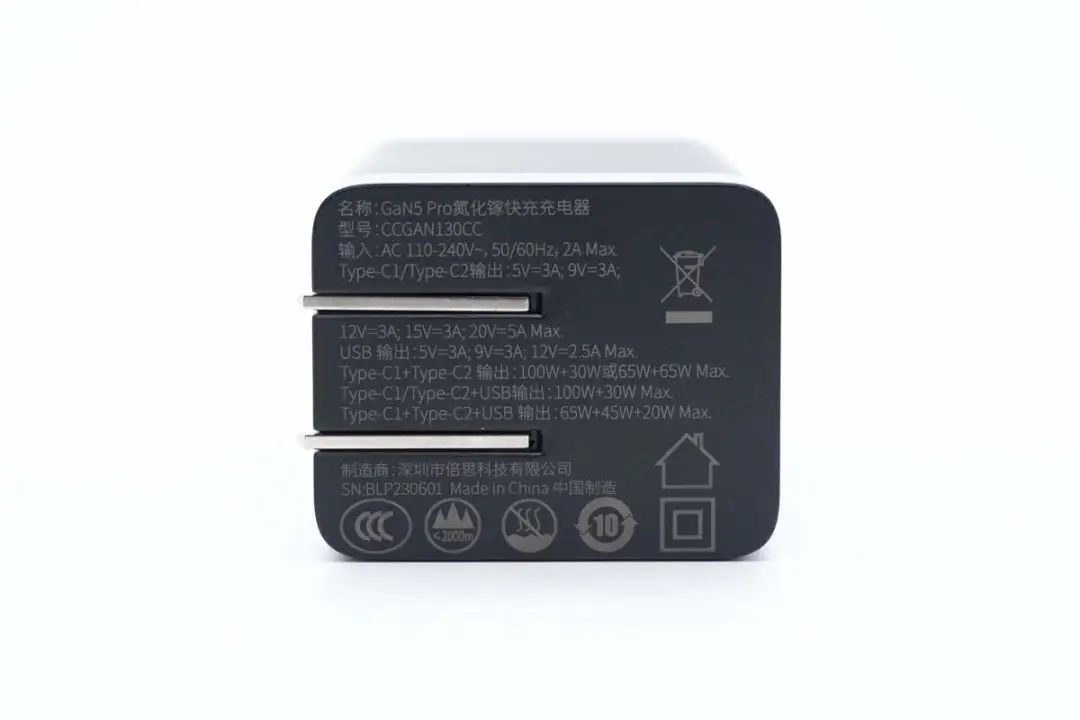

机身输入端外壳印有充电器详细参数
名称：GaN5 Pro氮化镓快充充电器
型号：CCGAN130CC
输入：AC 110-240V~50/60Hz 2A Max
Type-C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V5A
USB输出：5V3A、9V3A、12V2.5A
Type-C1+Type-C2：100W+30W或65W+65W
Type-C1/C2+USB：100W+30W Max
Type-C1+Type-C2+USB：65W+45W+20W
制造商：深圳市倍思科技有限公司
充电器提供了CCC认证。

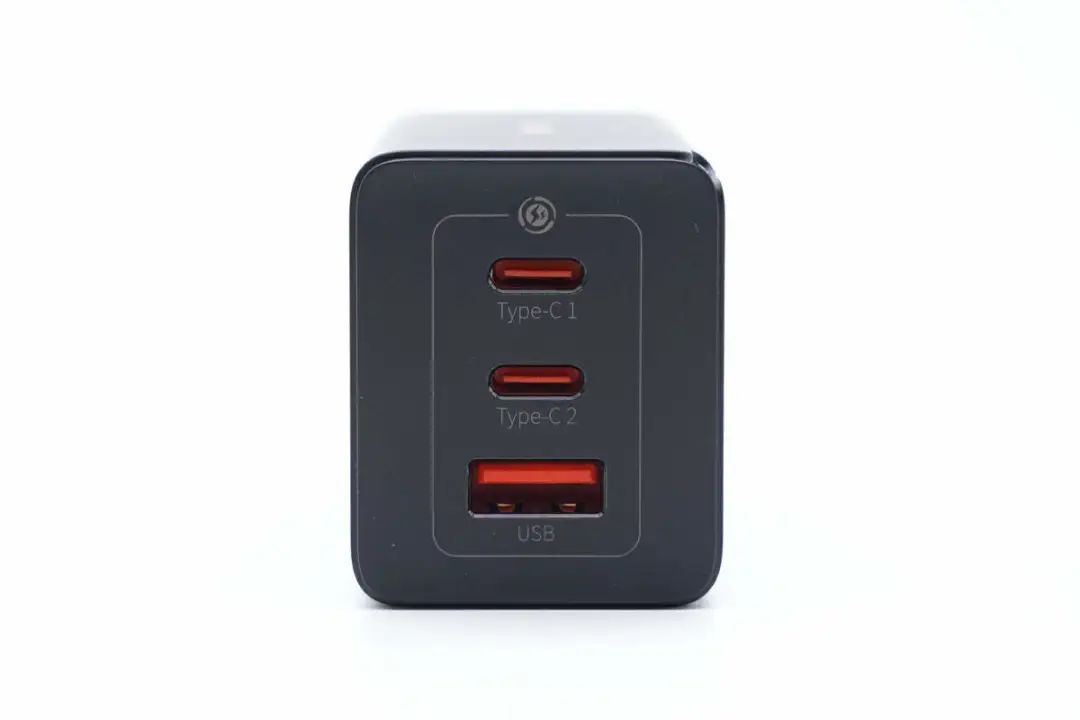

机身顶面配备2C1A三个USB接口，胶芯均为红色。

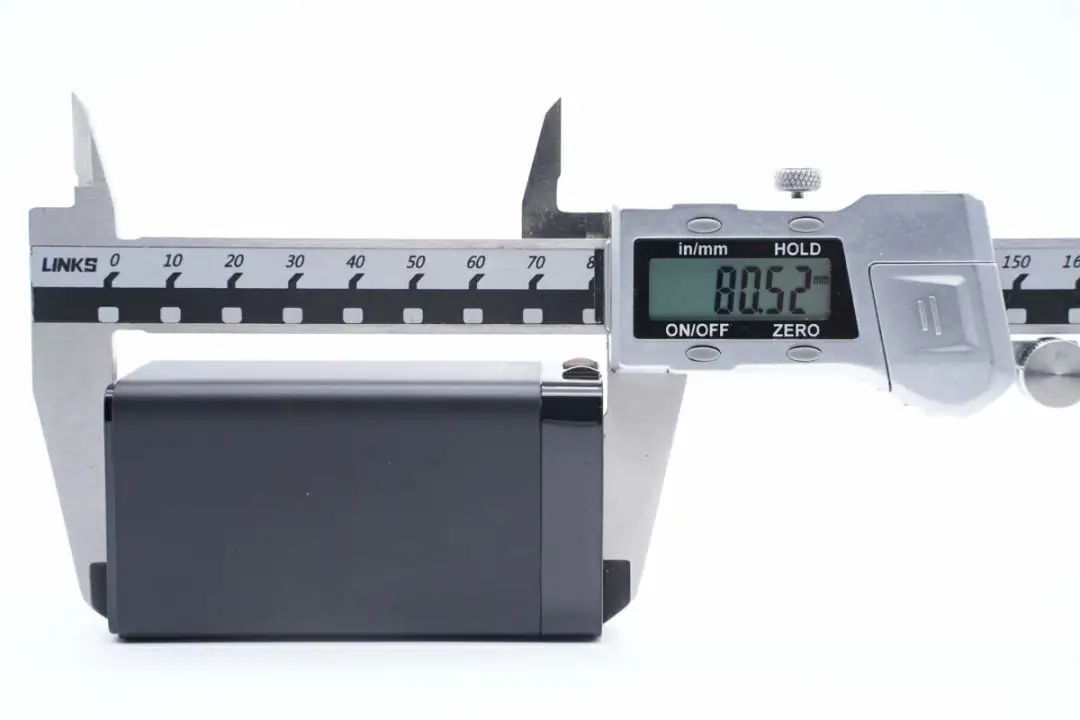

实测充电器机身高度为80.52mm。

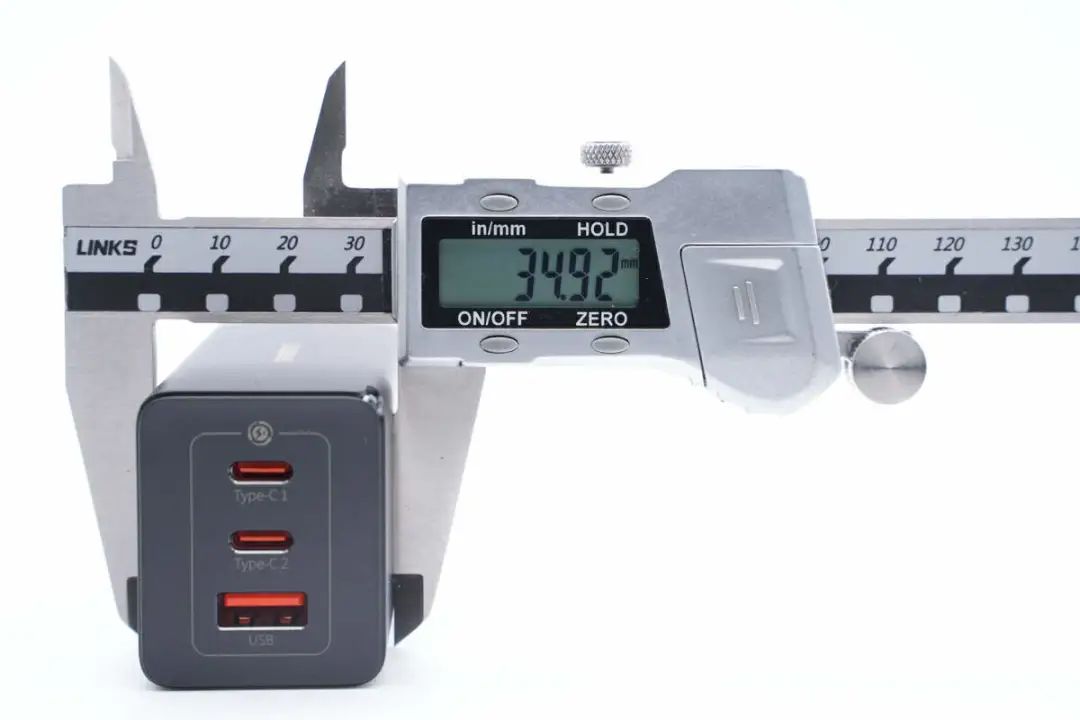

宽度为34.92mm。

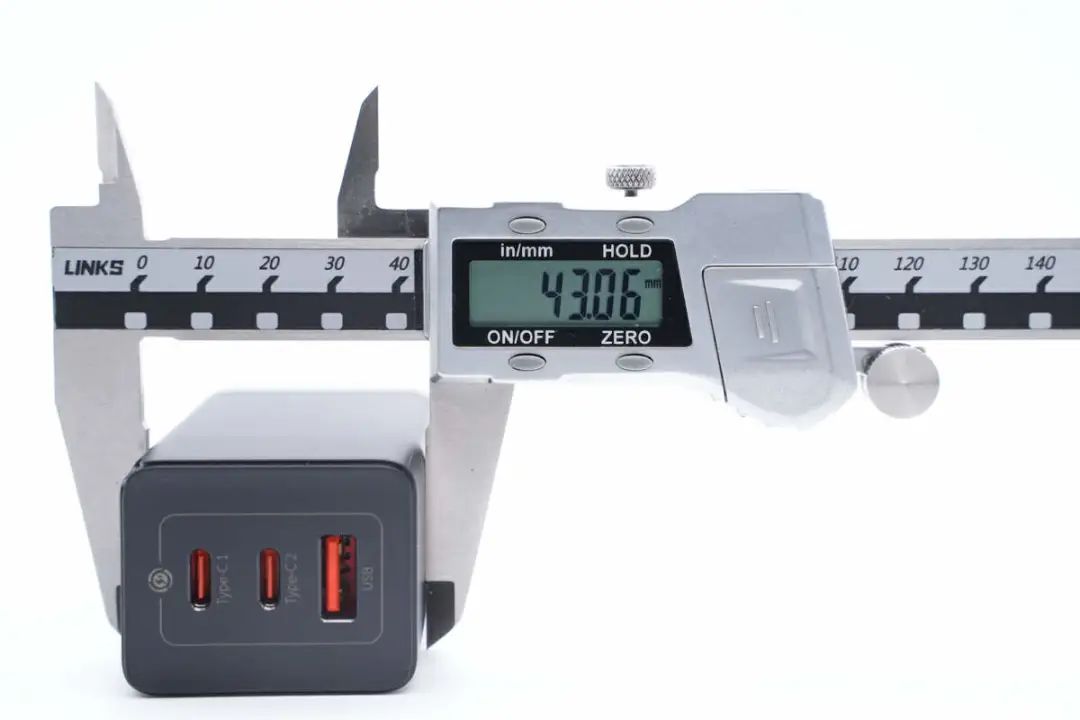

厚度为43.06mm。通过三围算的充电器体积约为121.07cm³，功率密度约为1.07W/cm³。

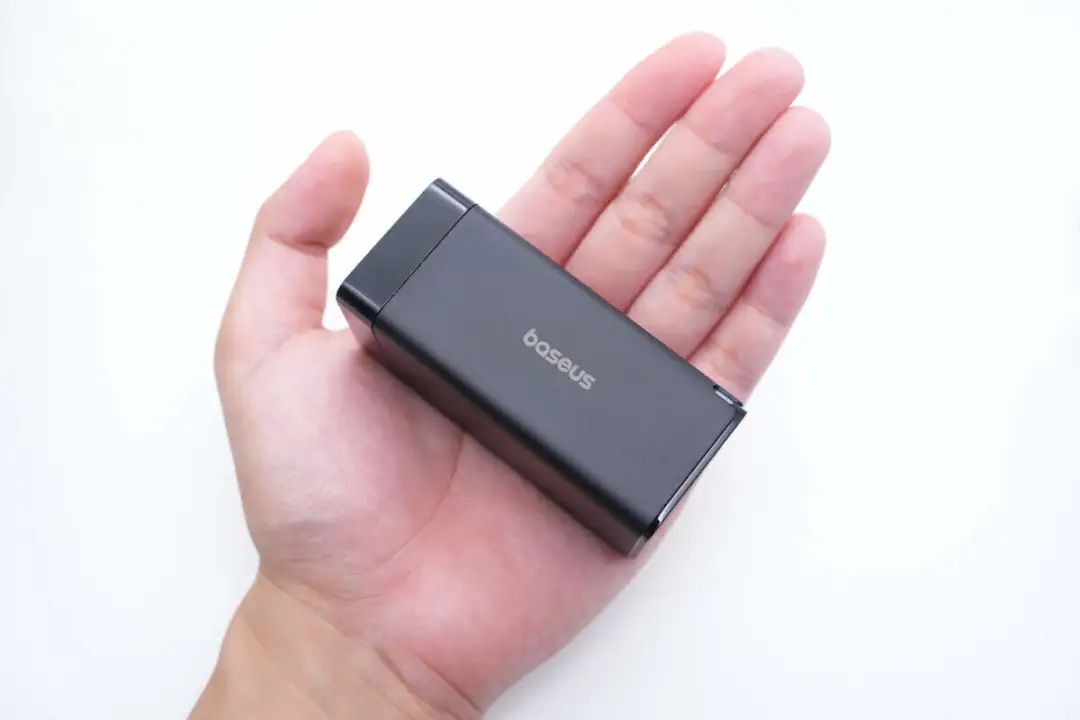

充电器拿在手上的大小直观感受。

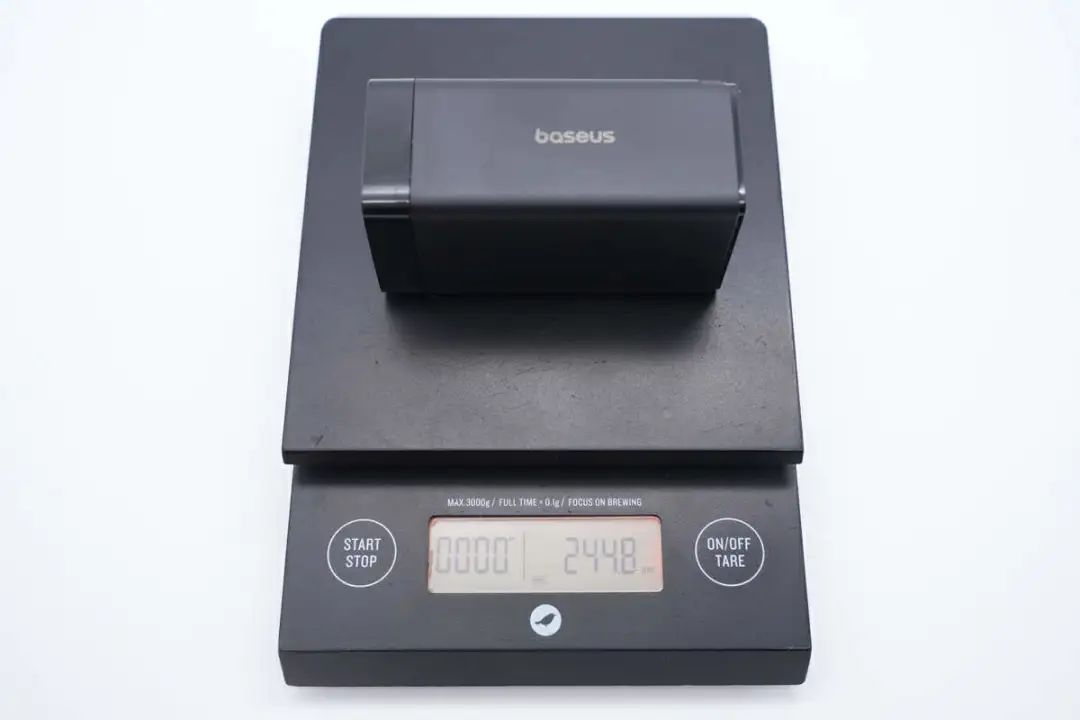

另外测得充电器净重约为245g。

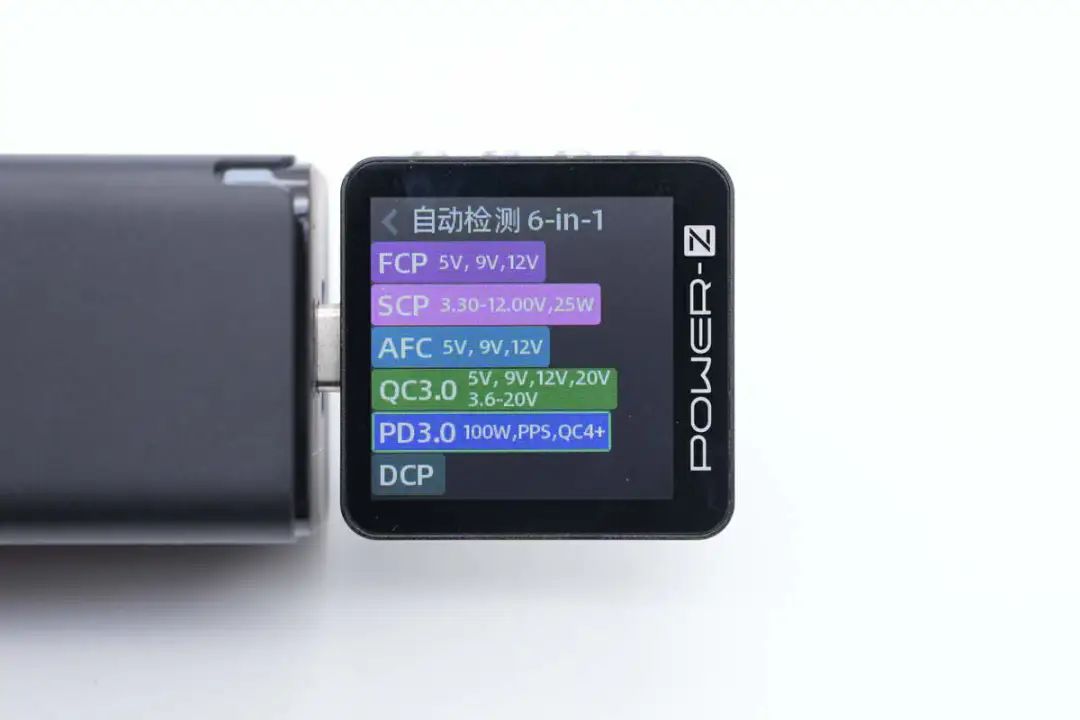

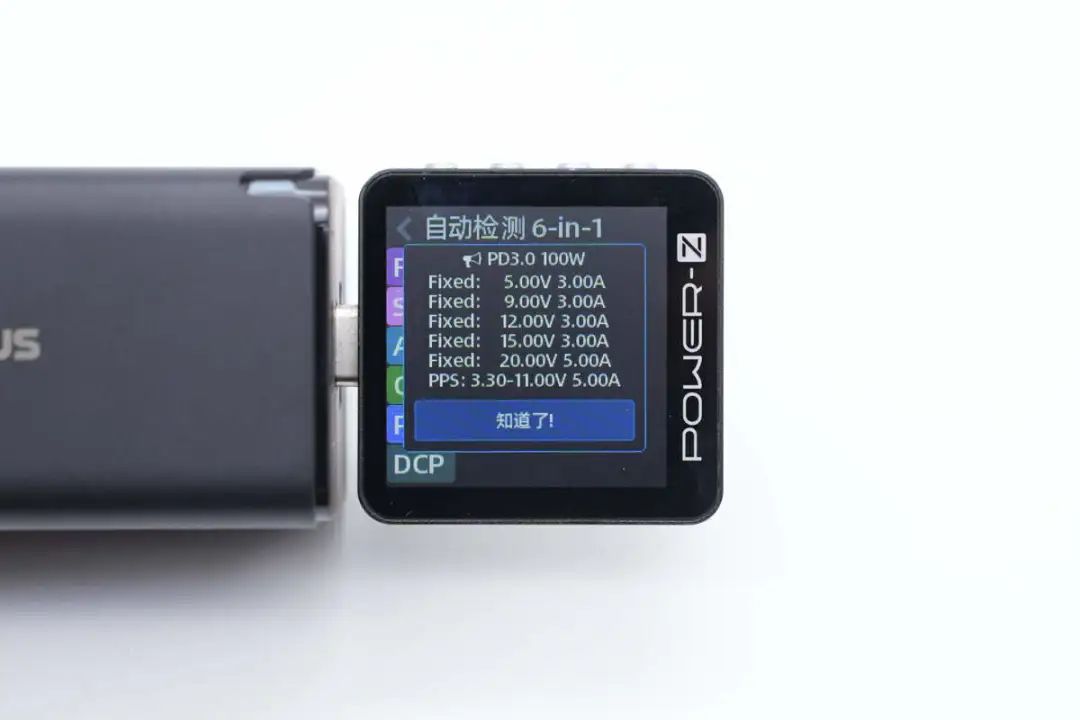

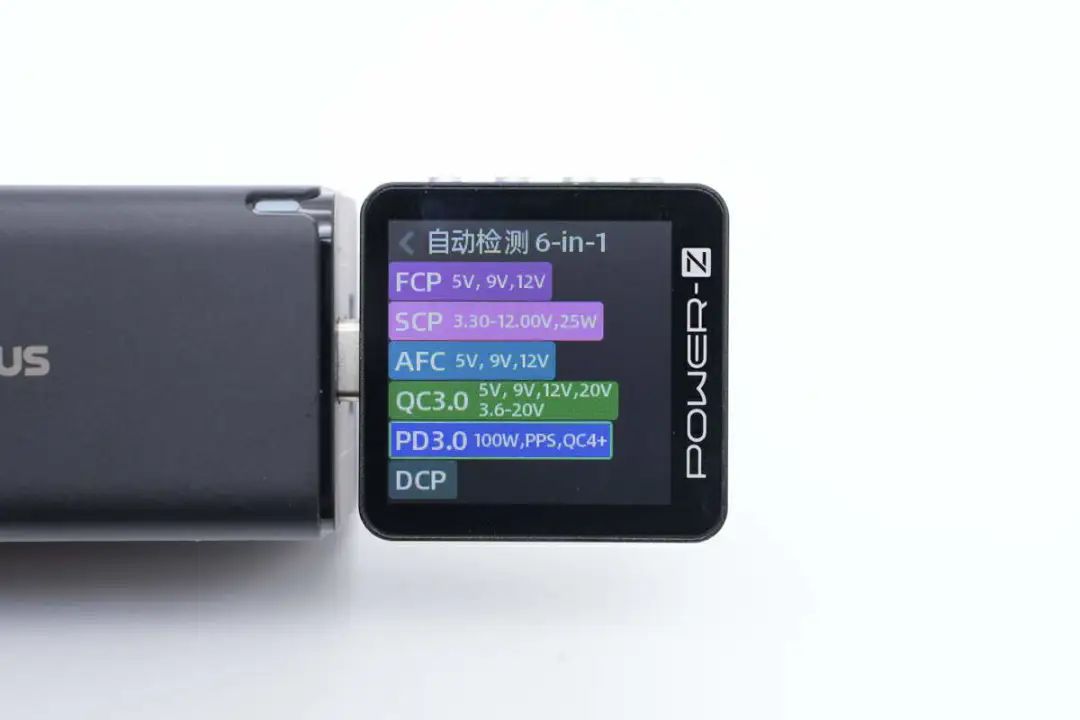

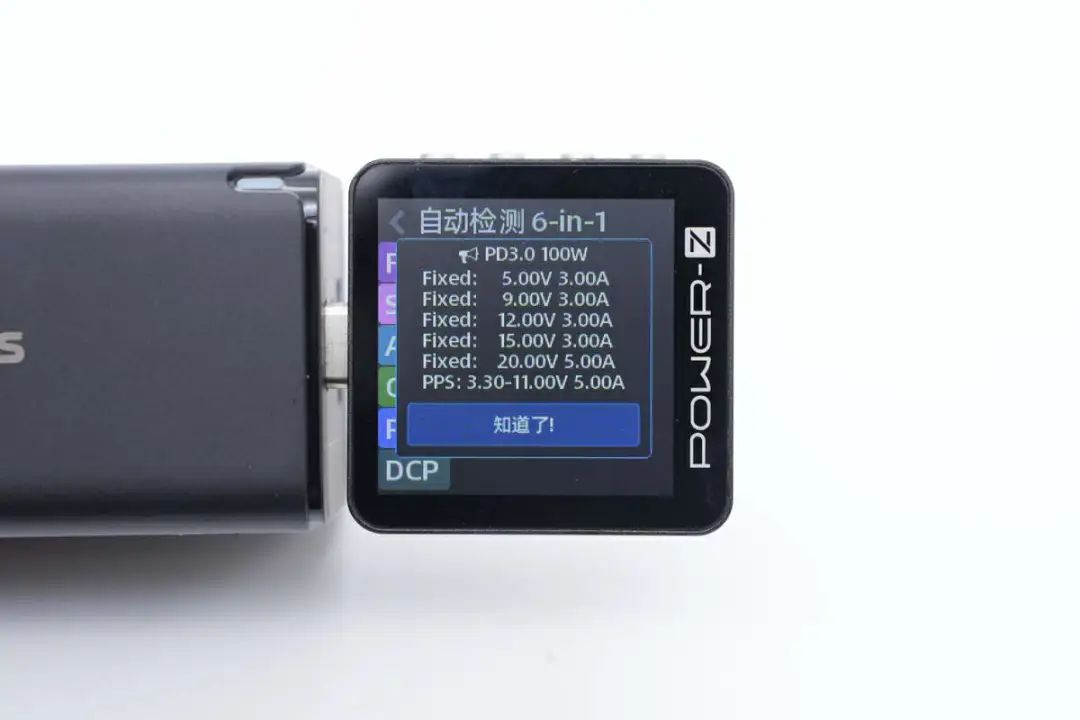

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP充电协议。
并且具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-11V5A一组PPS电压档位。
测得USB-C2口兼容协议和USB-C1口的一样。
此外PDO报文也完全相同，充电器的两个USB-C口支持功率盲插，日常使用方便。

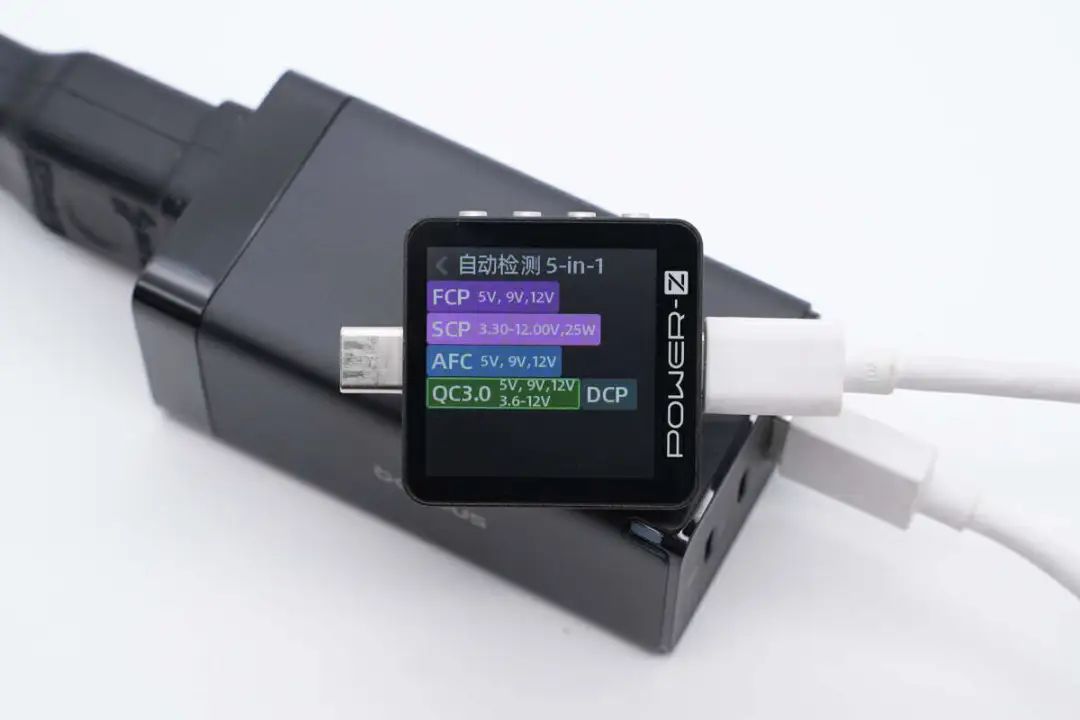

最后测得USB-A口支持FCP、SCP、AFC、QC3.0、DCP充电协议。
倍思130W氮化镓充电器拆解
看完了倍思这款充电器的开箱和测试后，下面就进行拆解，一起看看内部的方案。

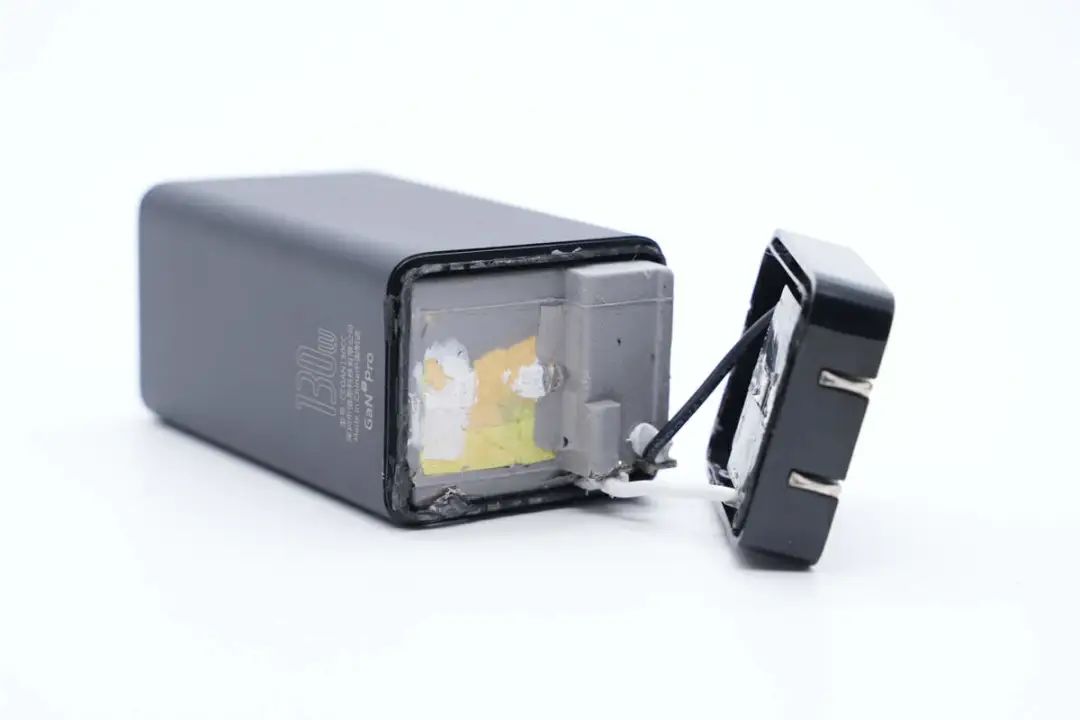

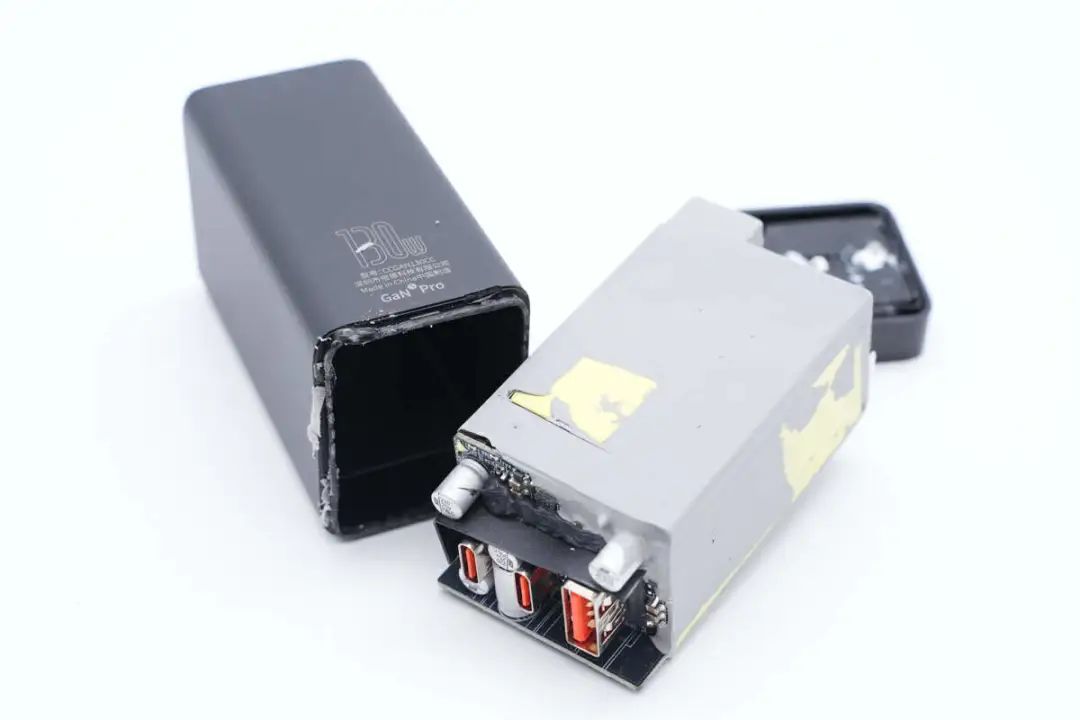

首先沿壳体接缝撬开外壳，充电器内部采用导热胶灌封。
从壳体内部抽出PCBA模块，整体采用灰色导热胶填充，露出输出端USB-C和USB-A母座。

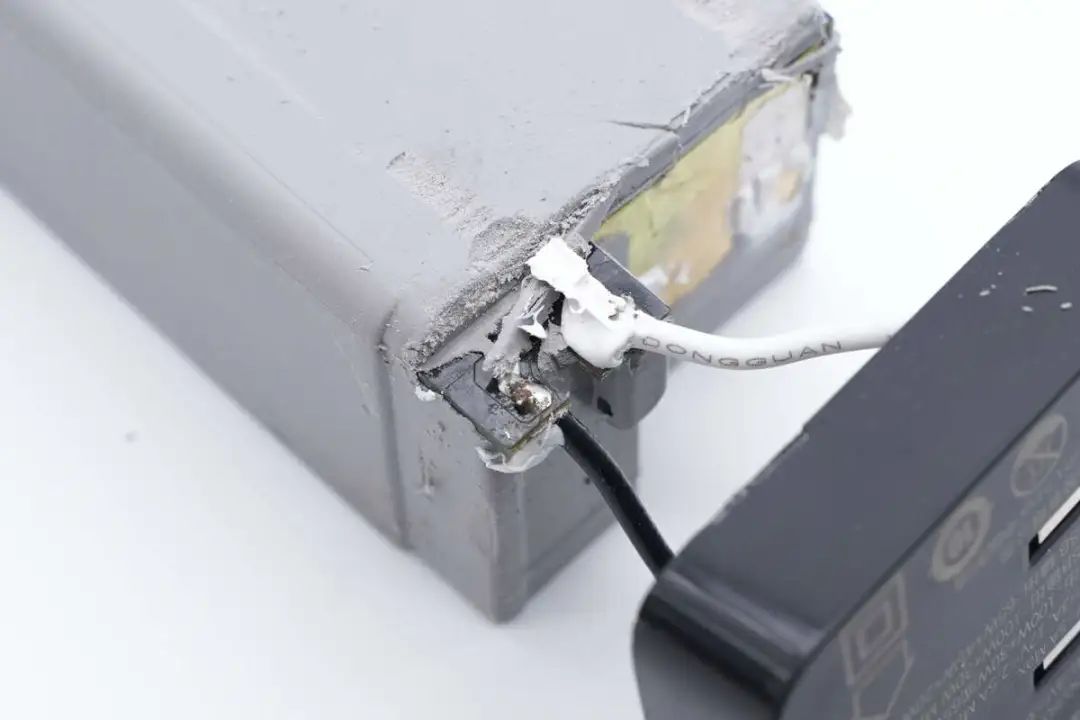

PCBA模块采用导线焊接供电。

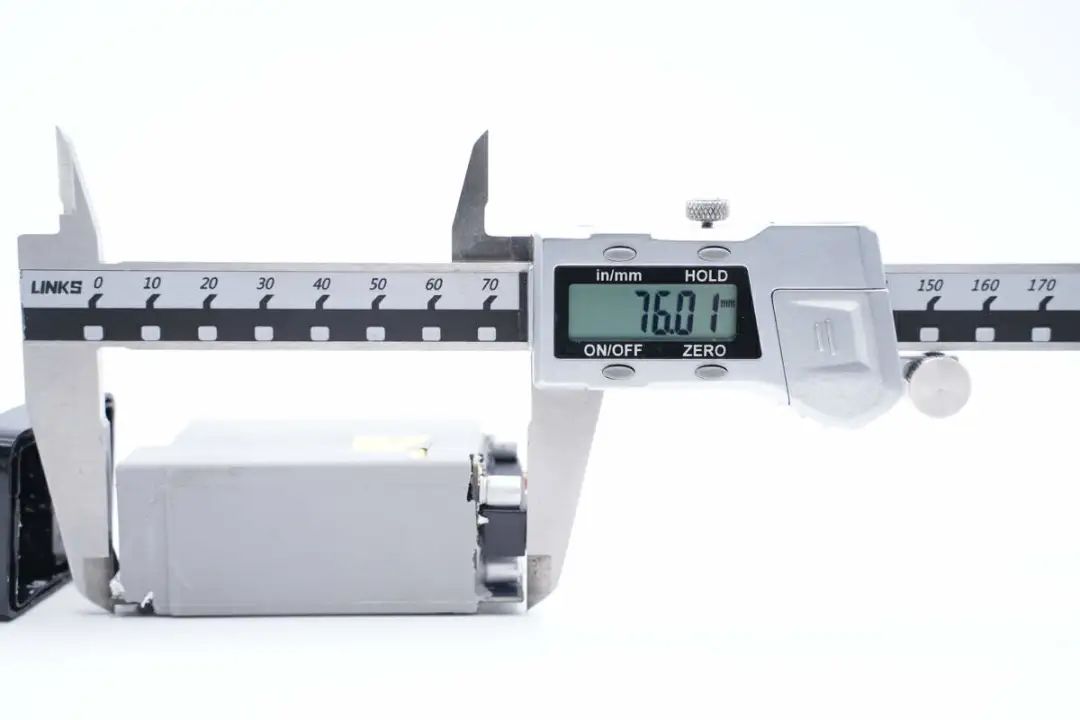

使用游标卡尺测得PCBA模块长度约为76mm。

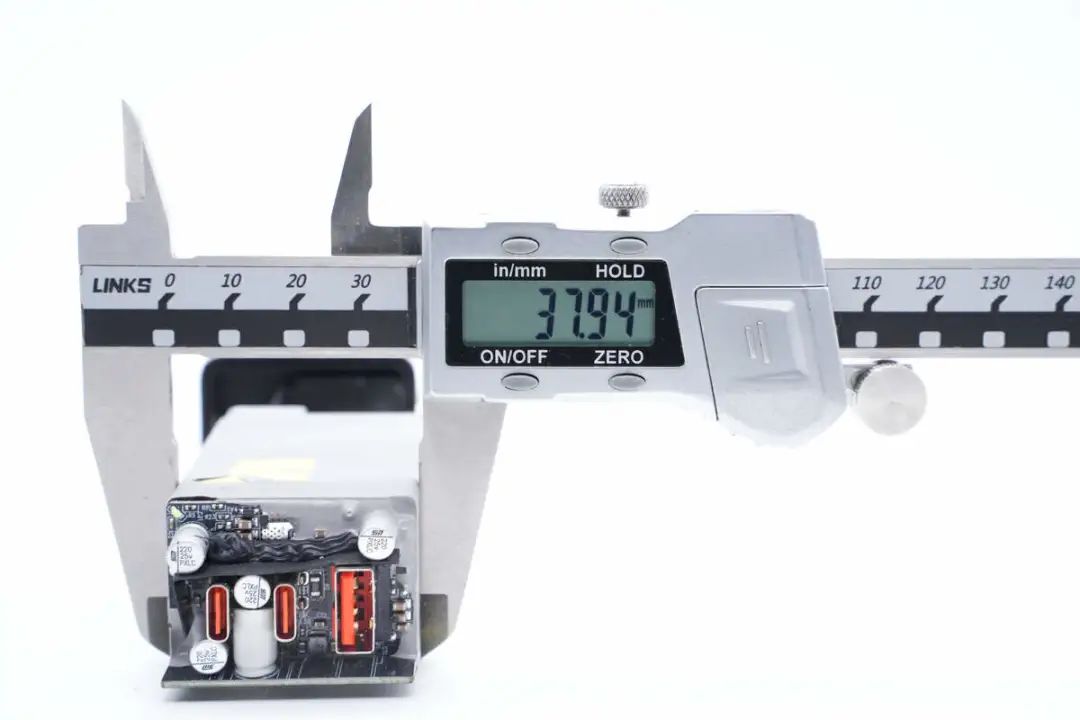

PCBA模块宽度约为38mm。

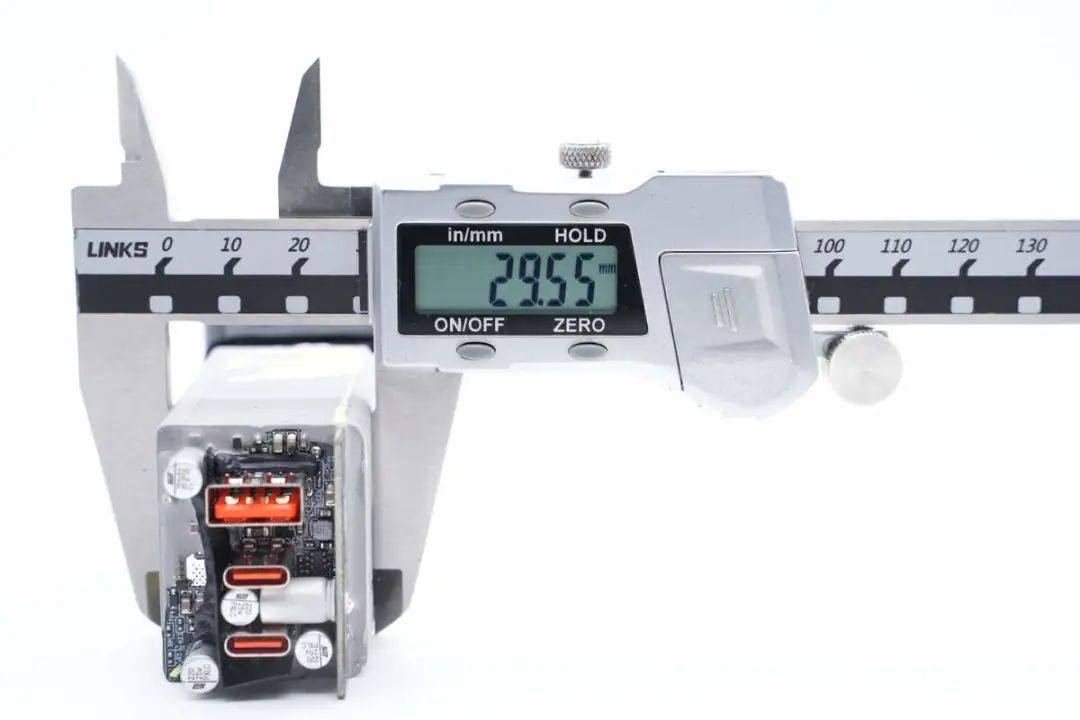

PCBA模块高度约为30mm。

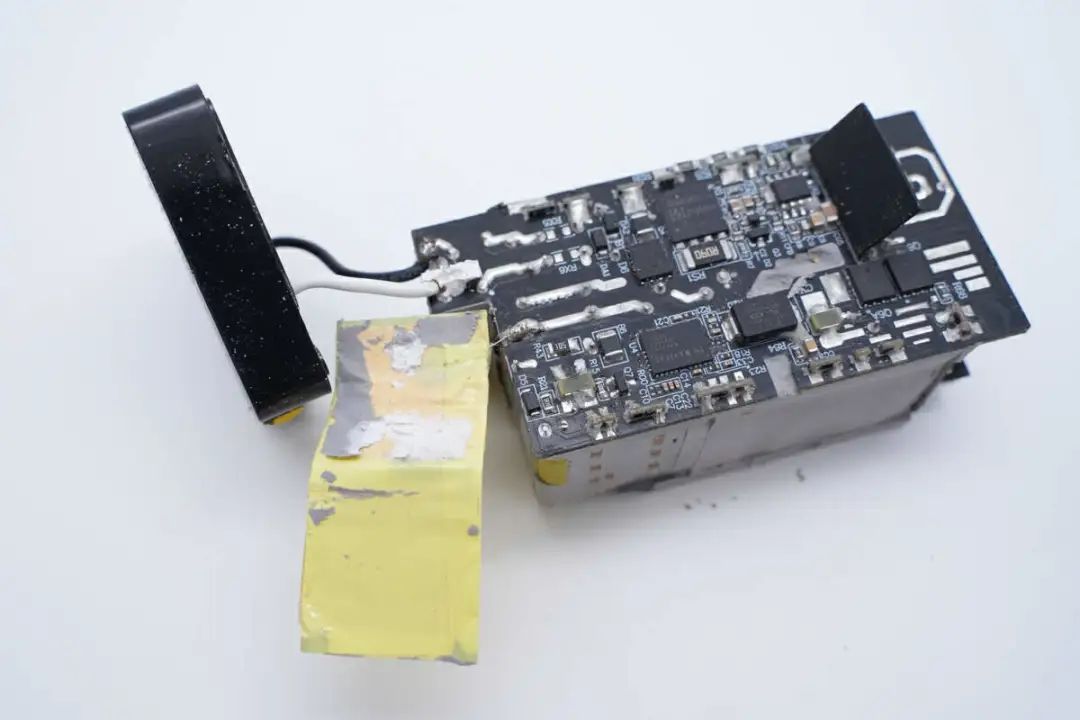

清理掉PCBA模块表面的灌封胶，内部焊接连接一片屏蔽铜箔，初次级之间开槽插入麦拉片绝缘。
PCBA模块正面一览，焊接三块小板和平面变压器，其中底部小板焊接输入EMI滤波电路，整流桥和PFC电感，平面变压器上方小板为初级开关电源控制电路，右侧为降压小板，焊接降压电路和USB母座。

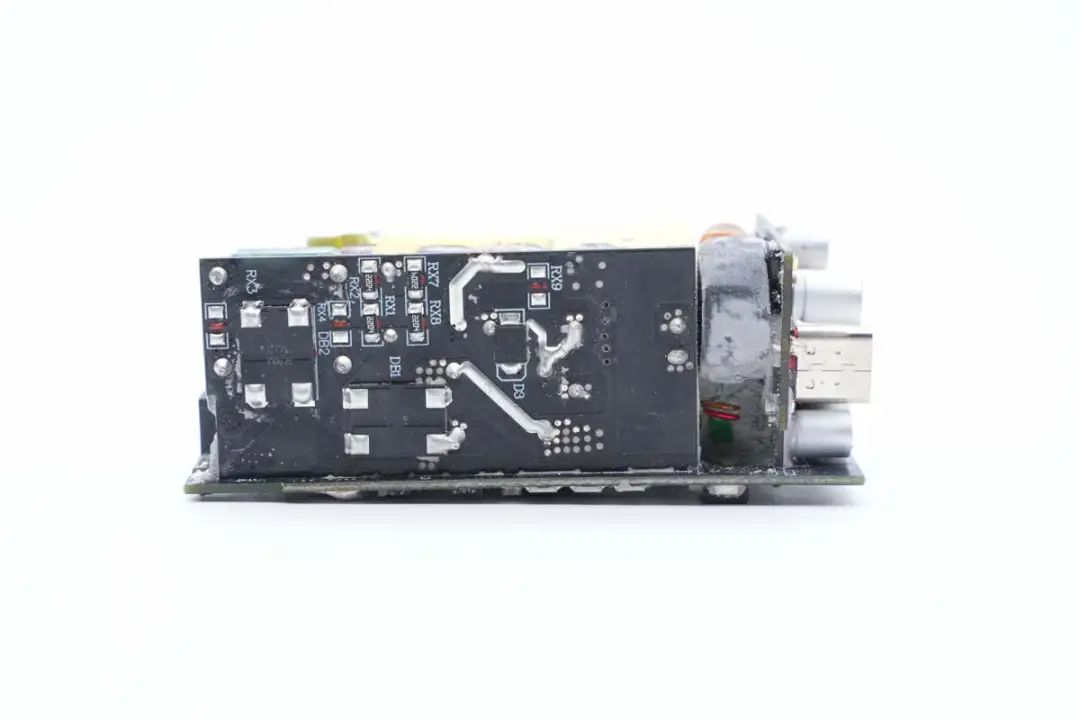

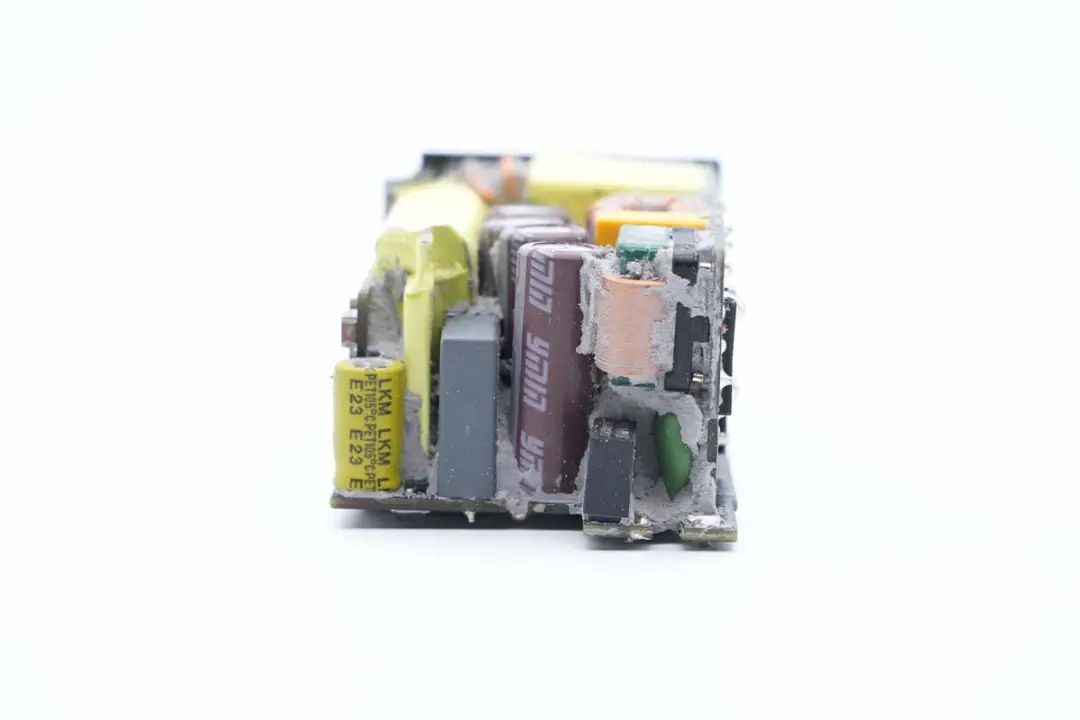

侧面小板焊接两颗贴片整流桥。

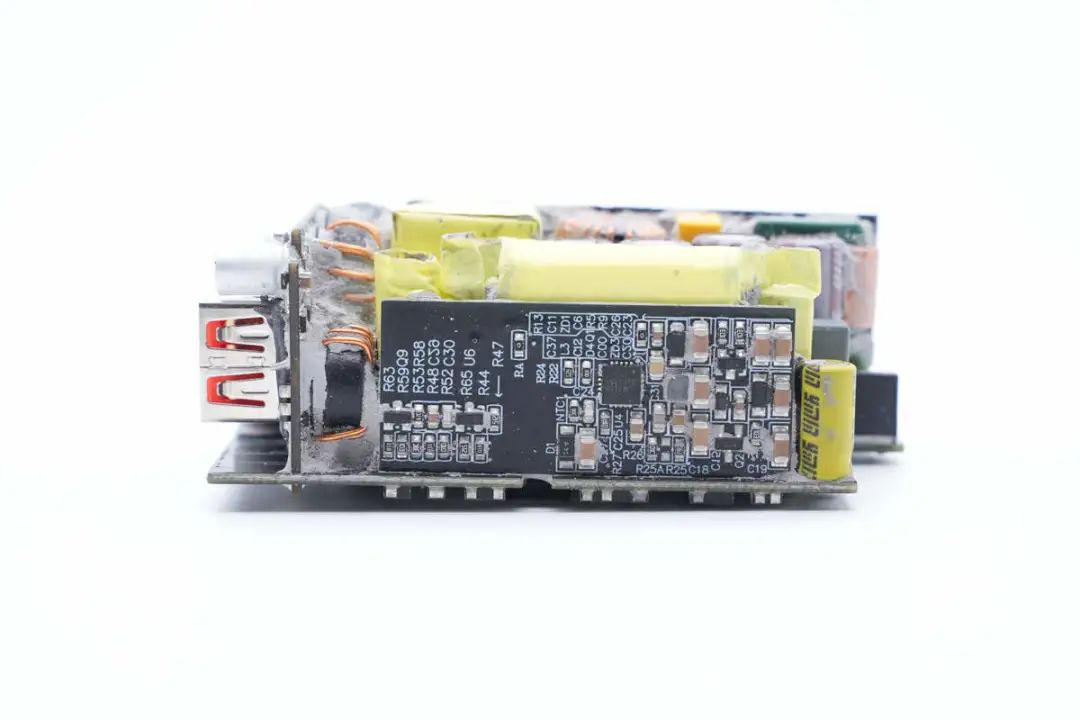

另一侧小板焊接一颗初级主控芯片，初次级之间隔离设计。

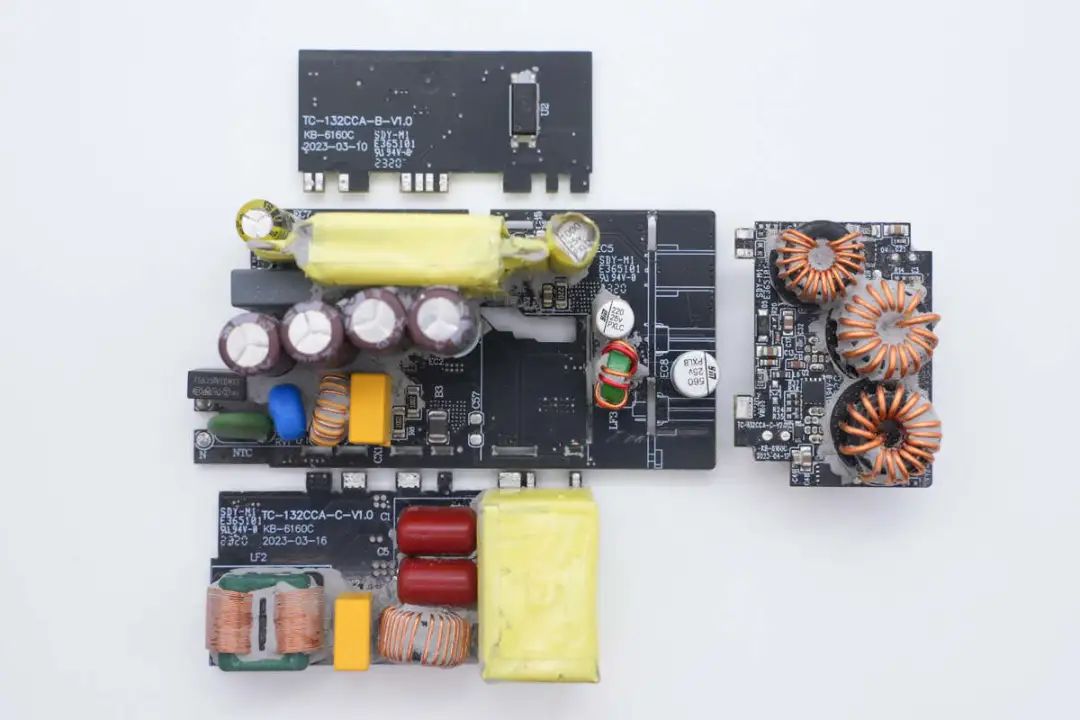

下面将PCBA模块拆分，依次了解各个PCB的元件信息。
通过观察发现，倍思这款130W采用PFC+AHB开关电源架构设计，PFC进行功率因数校正，AHB开关电源同步整流，固定电压输出。输出通过水芯电子M12369三口快充SOC进行三口独立的降压输出。下面我们就从输入端开始了解各个器件的信息。

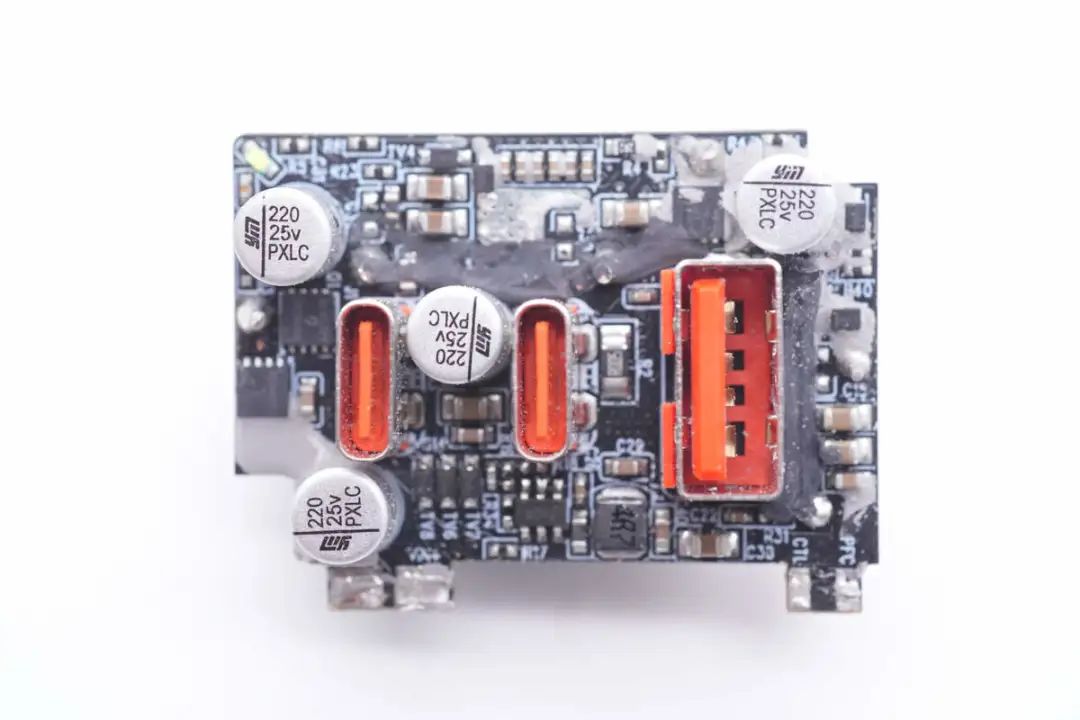

充电器输出降压小板一览，正面焊接降压MOS管，滤波电容，USB-C和USB-A母座。

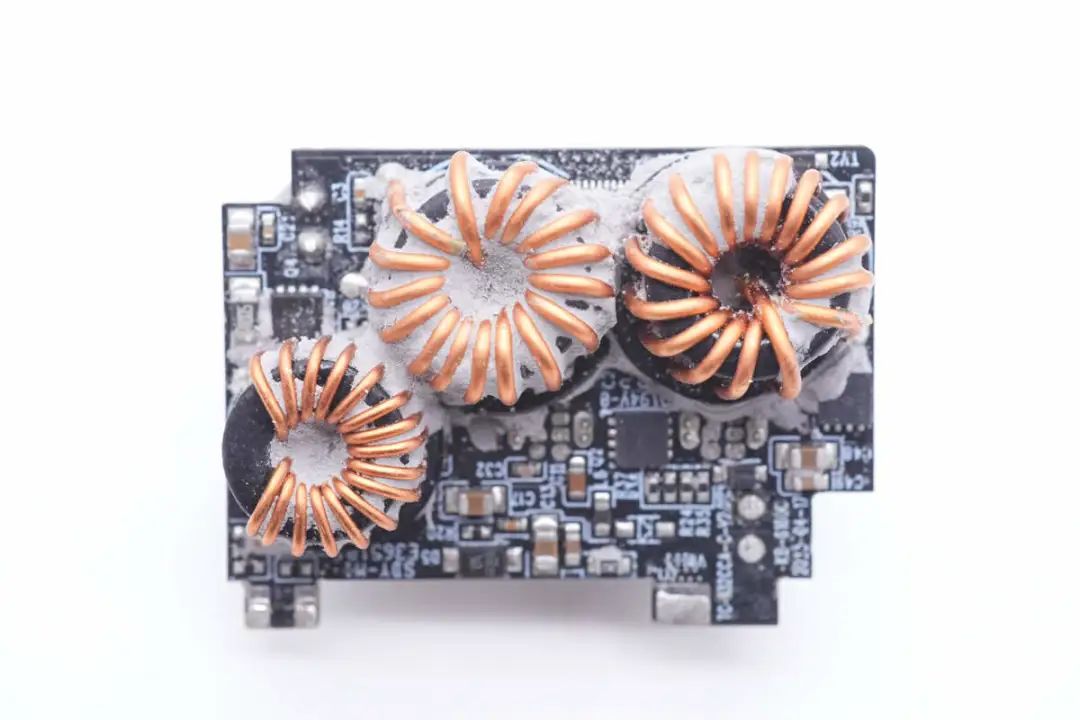

背面焊接三颗降压电感。

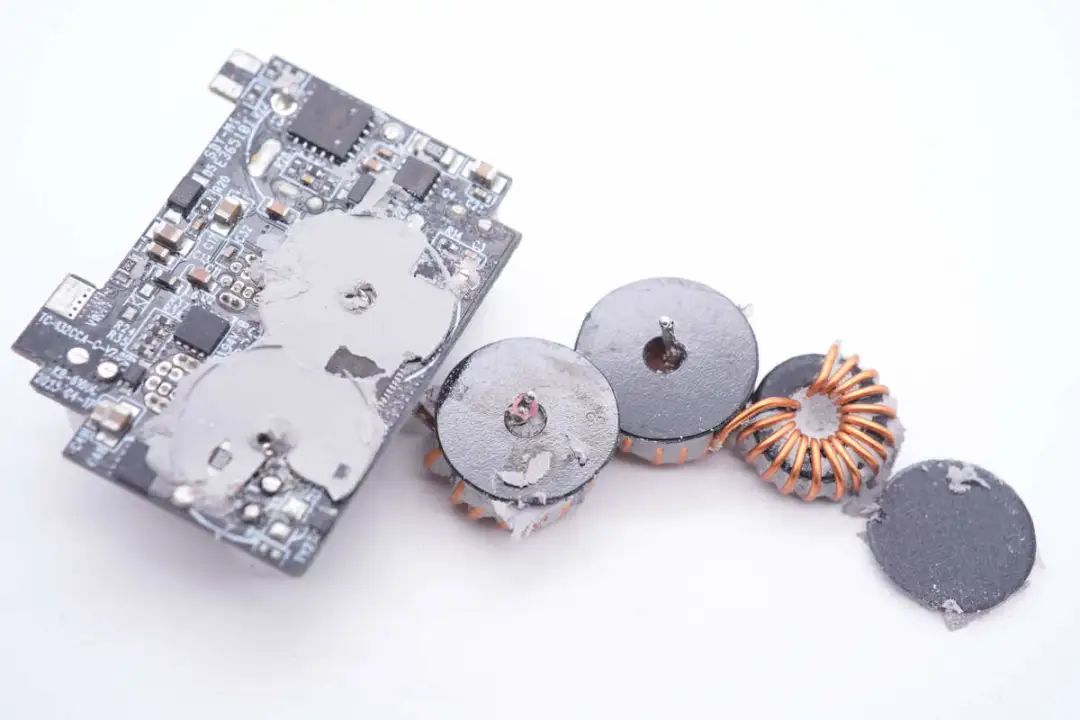

焊接取下三颗磁环降压电感，电感与PCB之间通过麦拉片绝缘。

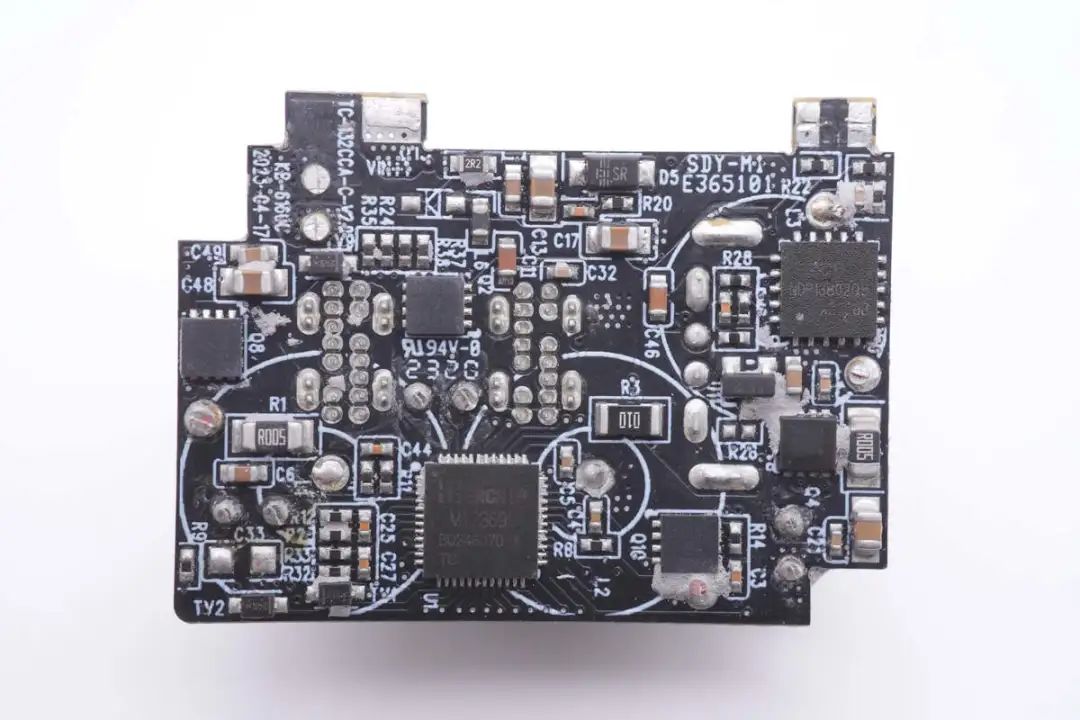

清理掉灌封胶，在电感下面焊接一颗SOC芯片和一颗降压转换器。

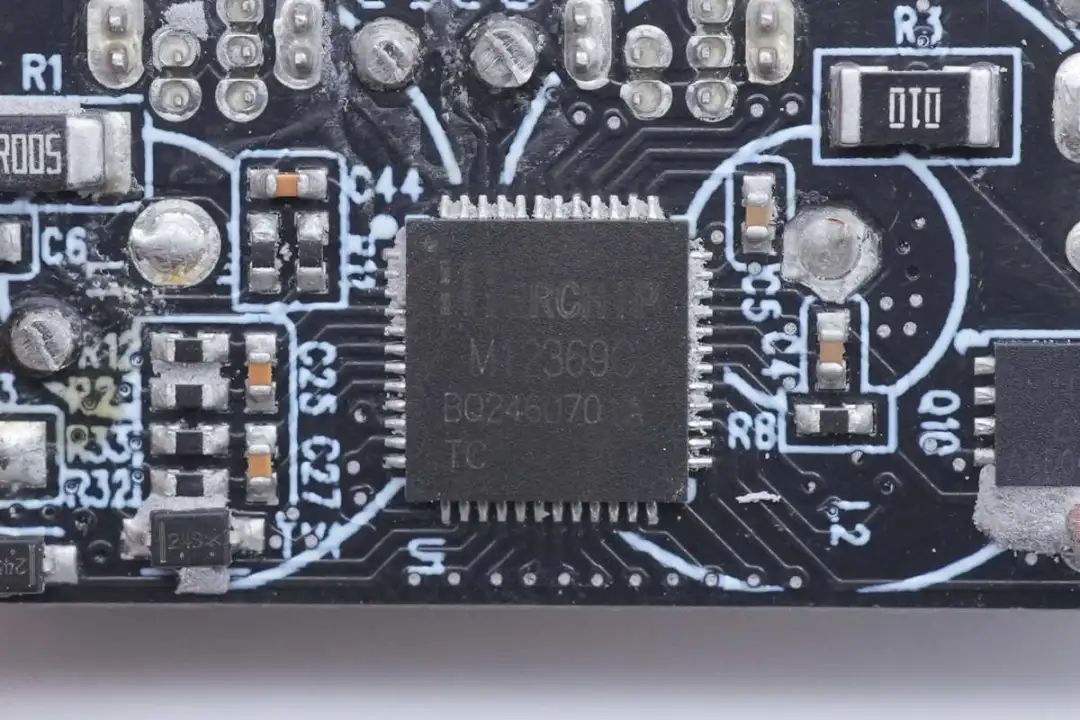

充电器中输出降压SOC芯片来自水芯电子，型号M12369，是一款面向大功率快充应用的电源管理 SOC，集成了微处理器、双路降压变换器、快充协议控制器，支持 PD3.1、QC3.0、SCP、FCP、AFC、BC1.2 DCP 等全部主流快充协议，结合少量元件即可组成双 C 口的 140W 大功率快充解决方案；辅以 DC-DC 芯片，还可扩展为 C+C+A 三路独立的 140W 大功率快充解决方案。
水芯电子M12369 芯片内置两路独立的降压转换器，最高频率可达1MHz，支持42V输入电压，输出支持3.3-28V宽范围电压输出。芯片支持直通模式，支持动态功率分配，管脚具备48V耐压，并具备全面的保护功能，满足多口PD快充和储能电源等应用。

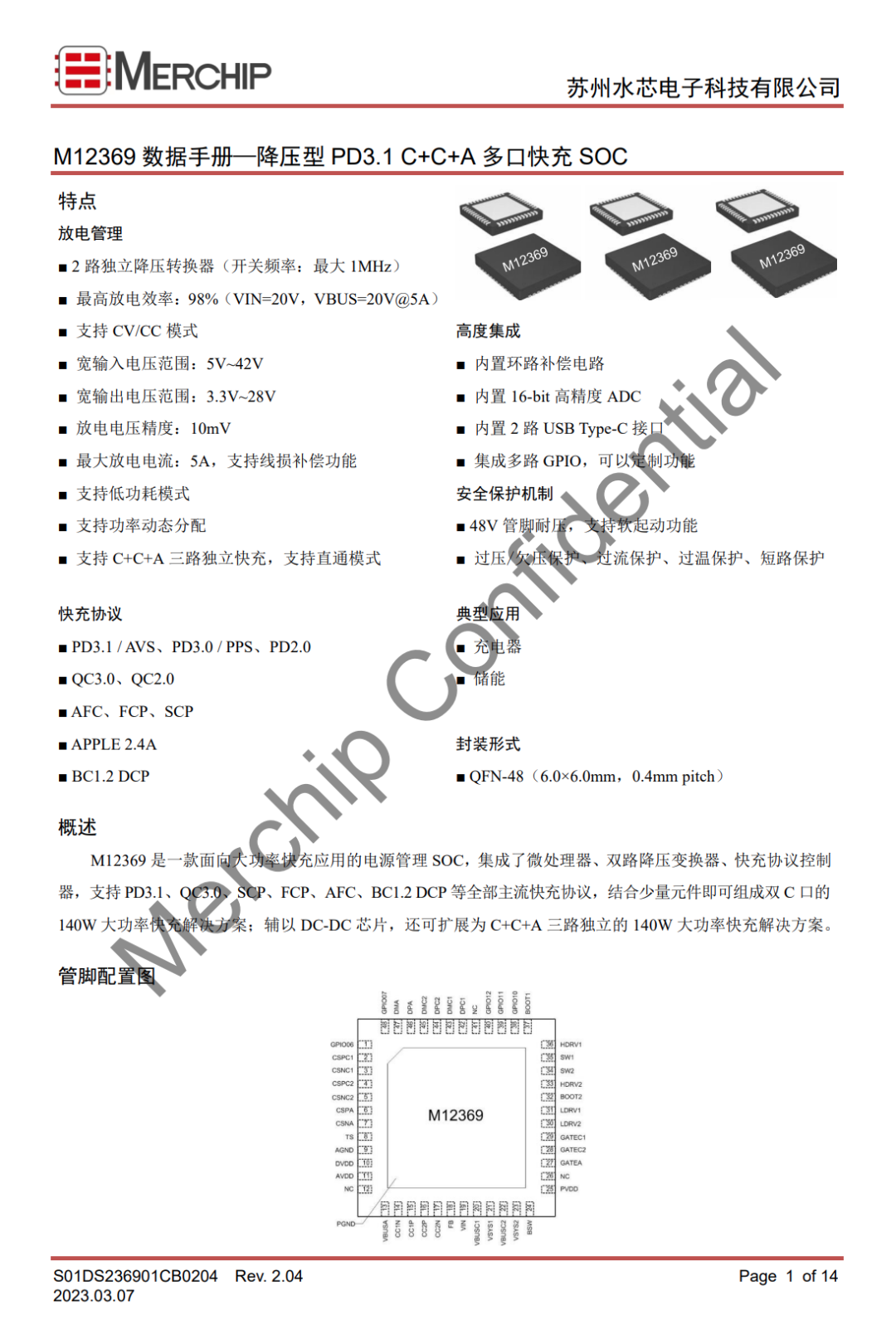

水芯电子 M12369 资料信息。

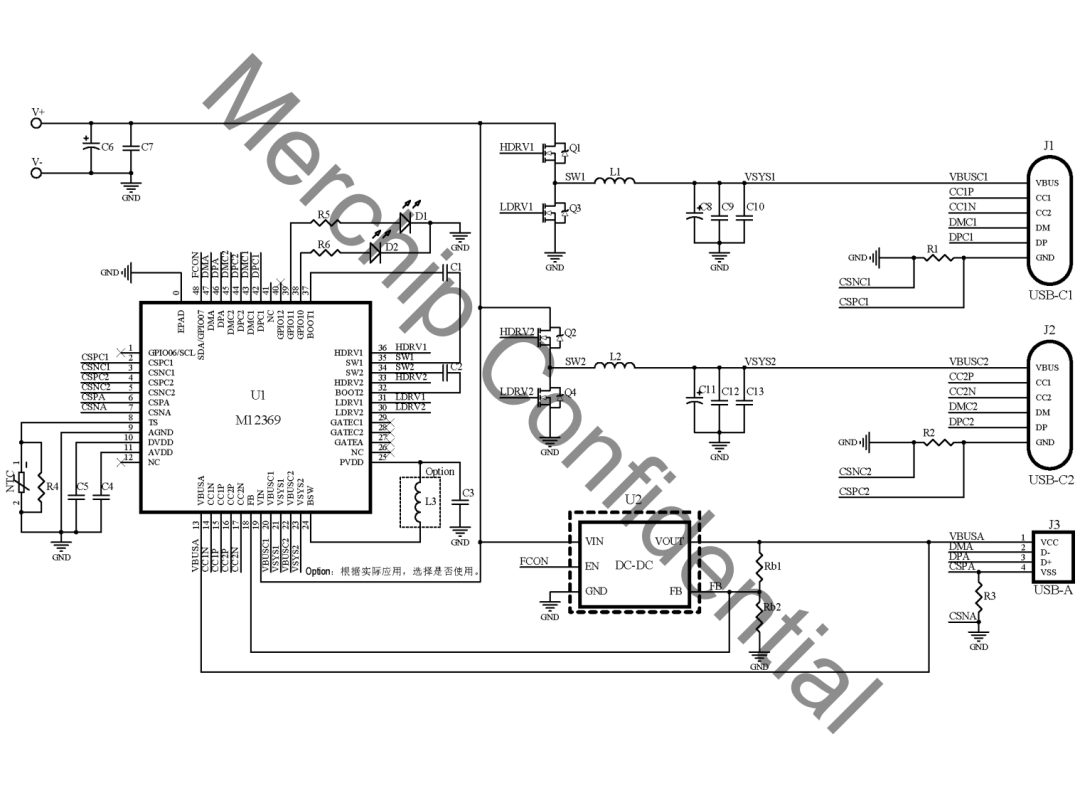

M12369 SOC芯片实际应用原理图，芯片具备PWM驱动信号输出，搭配外置的开关管实现两路独立的USB-C快充输出，并搭配外置的一颗同步降压转换器，实现USB-A接口的快充输出。
充电头网拆解了解到，水芯电子快充方案此前还被倍思140W 1A1C快充车充、倍思20000mAh 30W快充移动电源、倍思 优塔ioTa随行电户外移动电源 450W等产品采用，此外还成功打入比亚迪储能供应链，方案性能获客户高度认可。

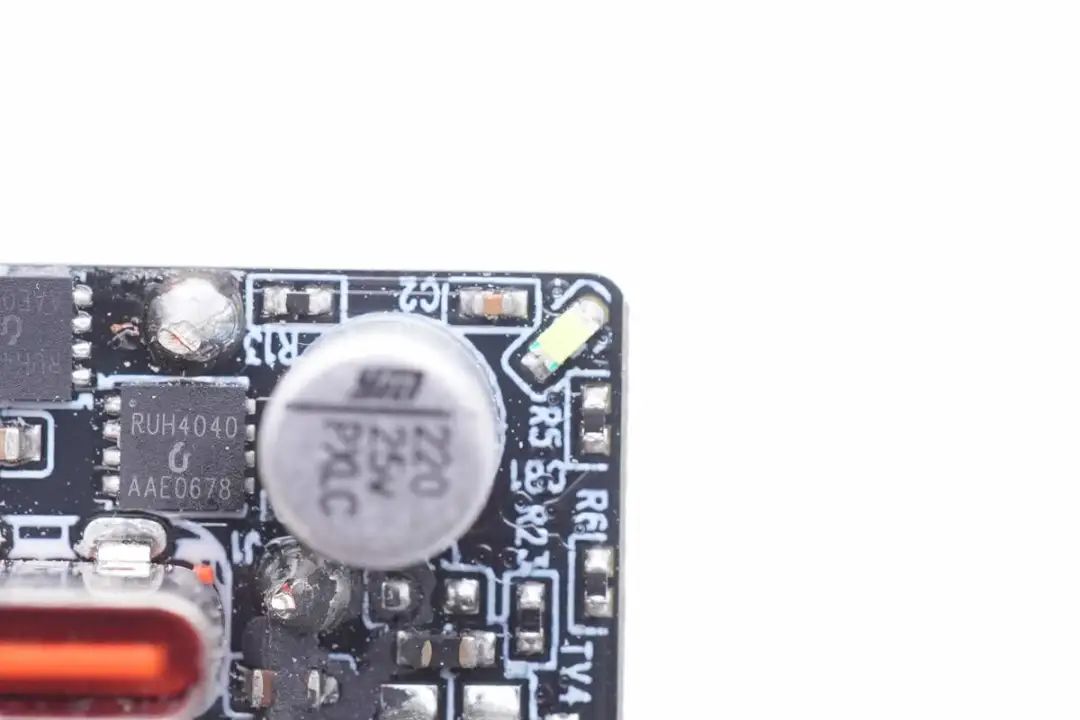

LED电源指示灯特写。
PCBA模块输入端一览，焊接保险丝，绿色NTC热敏电阻，铜带绕制的共模电感，高压滤波电容，谐振电容等元件。

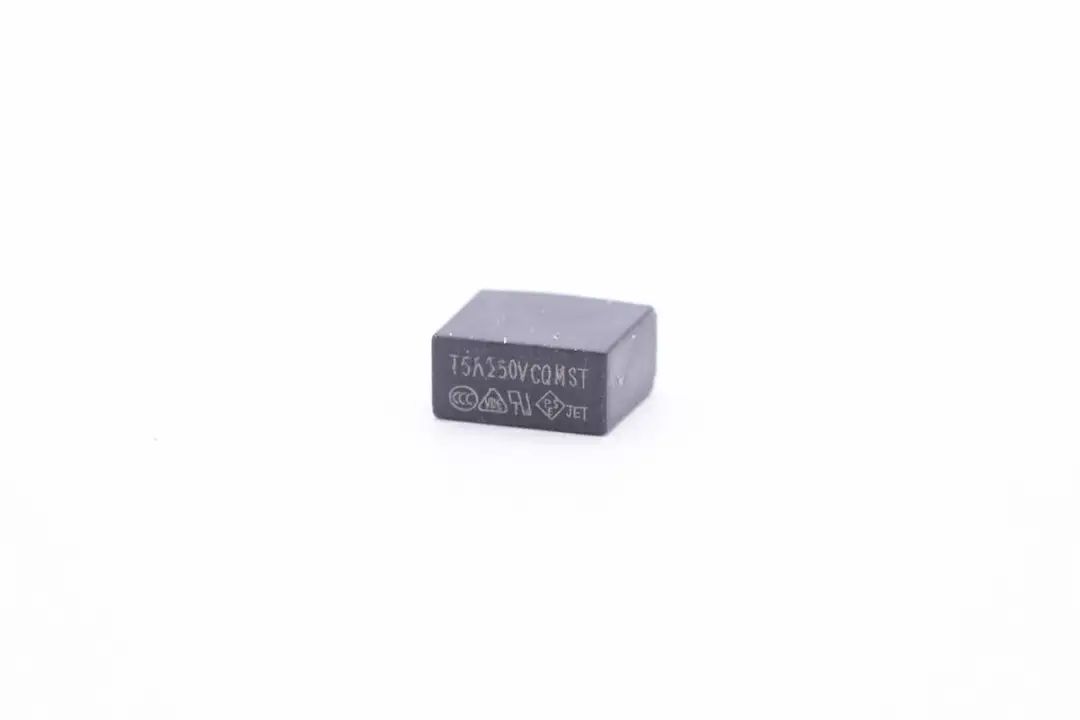

输入端保险丝规格为5A 250V。

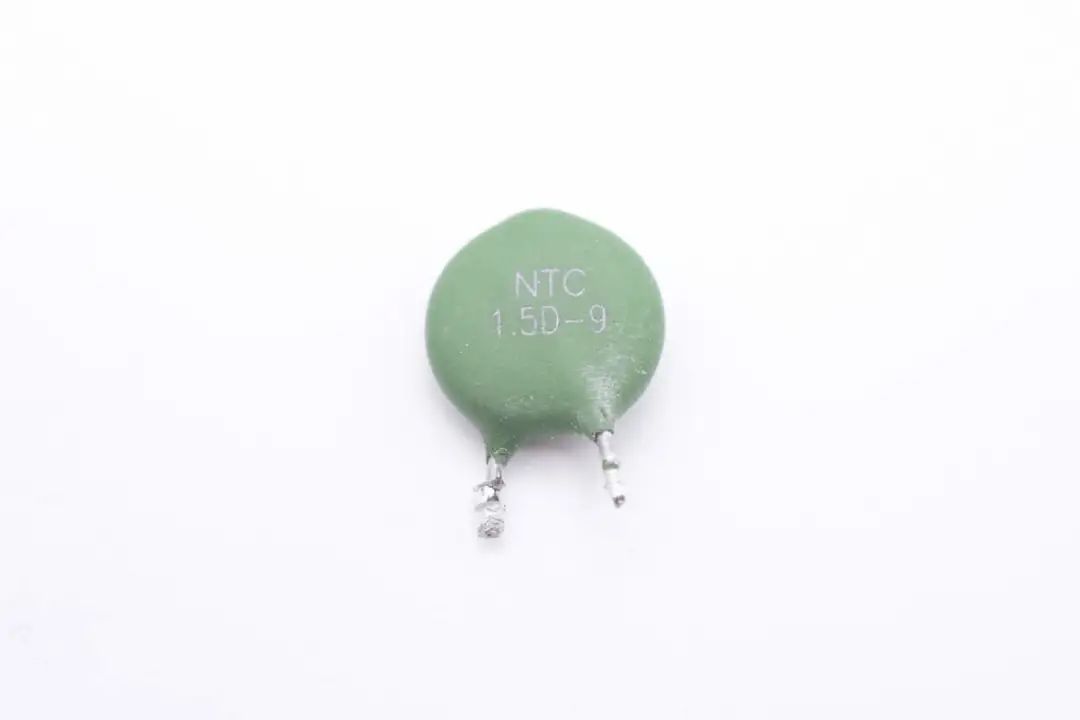

NTC热敏电阻用于抑制充电器插电的浪涌电流。

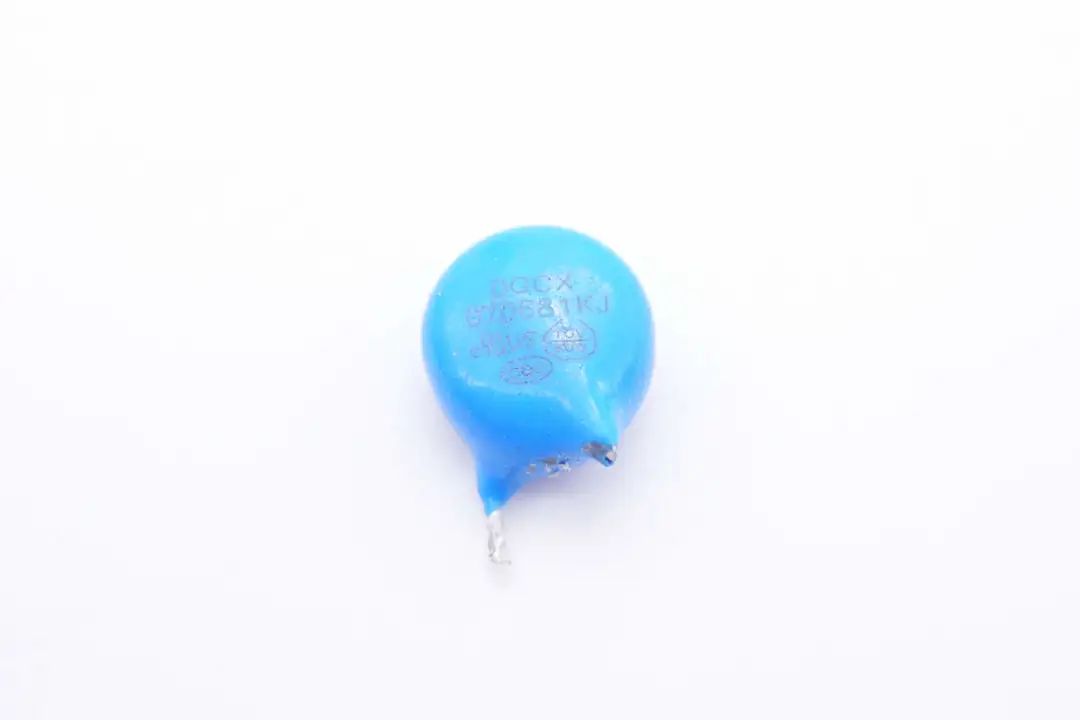

压敏电阻用于浪涌过压保护。

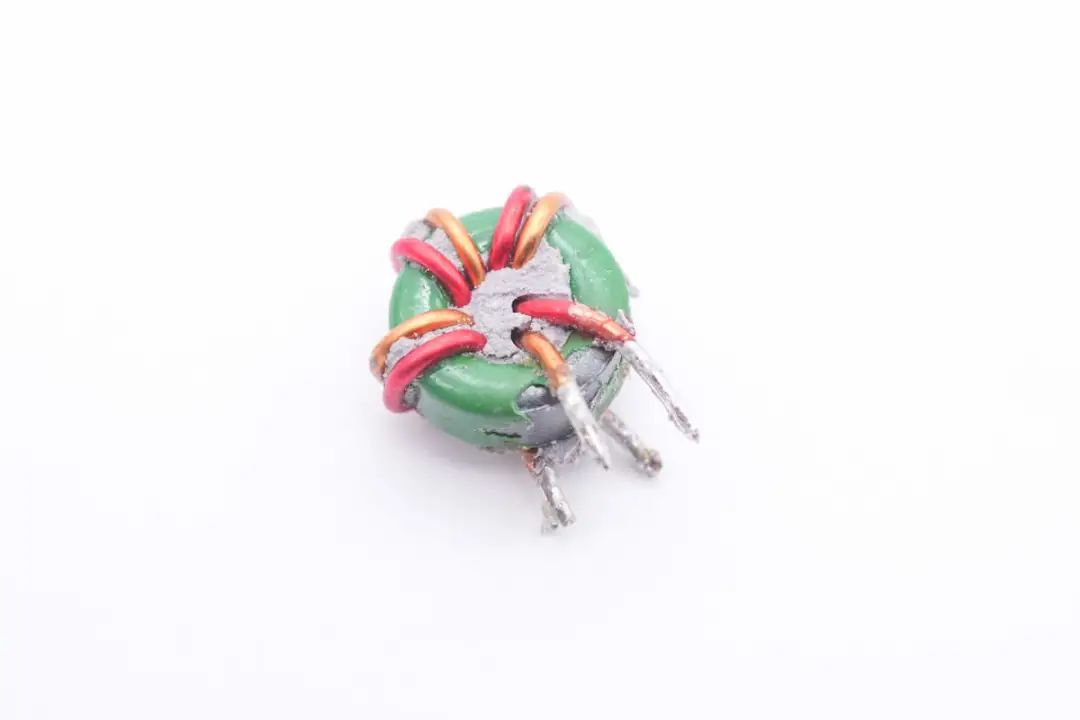

共模电感采用绝缘线和漆包线绕制。

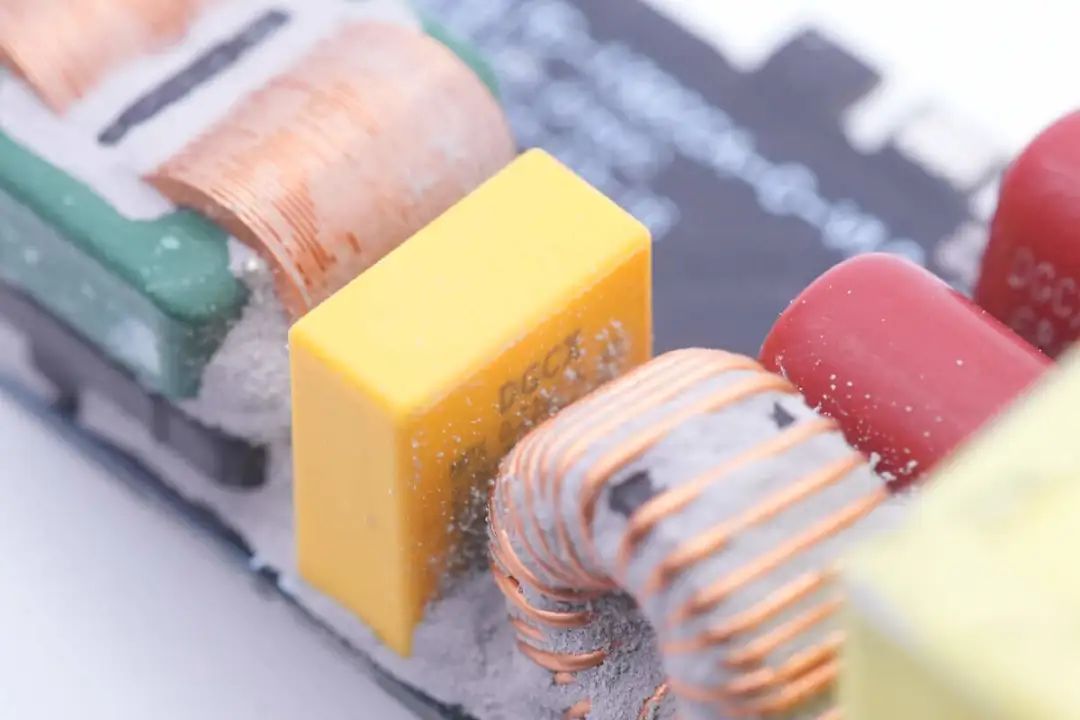

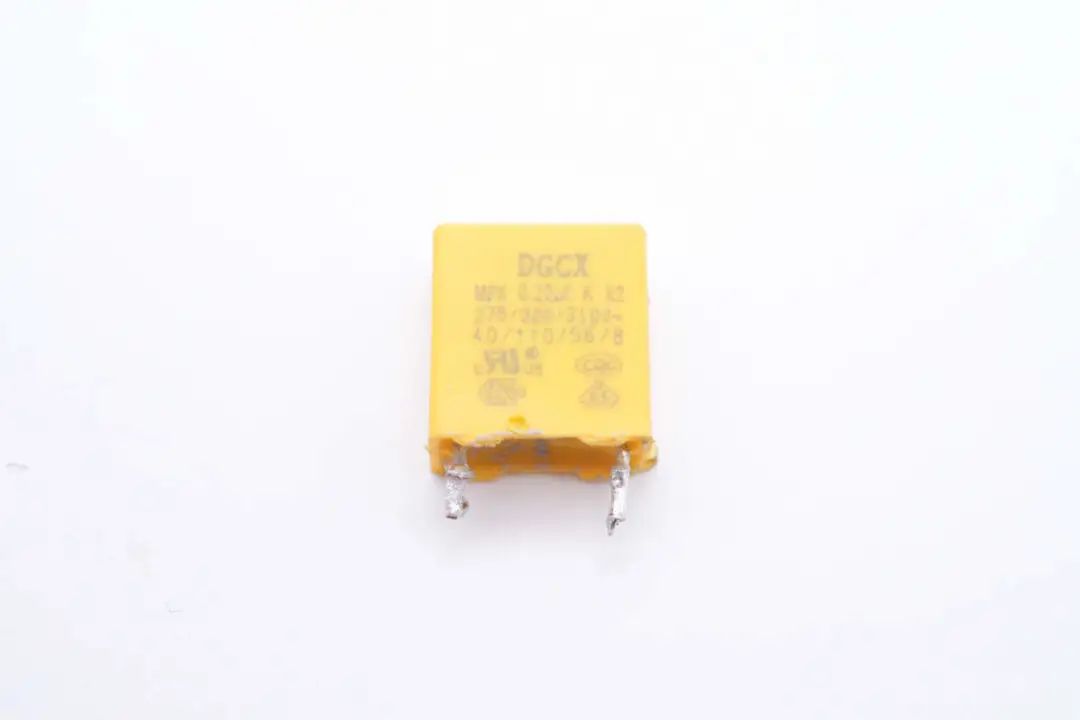

安规X2电容特写。

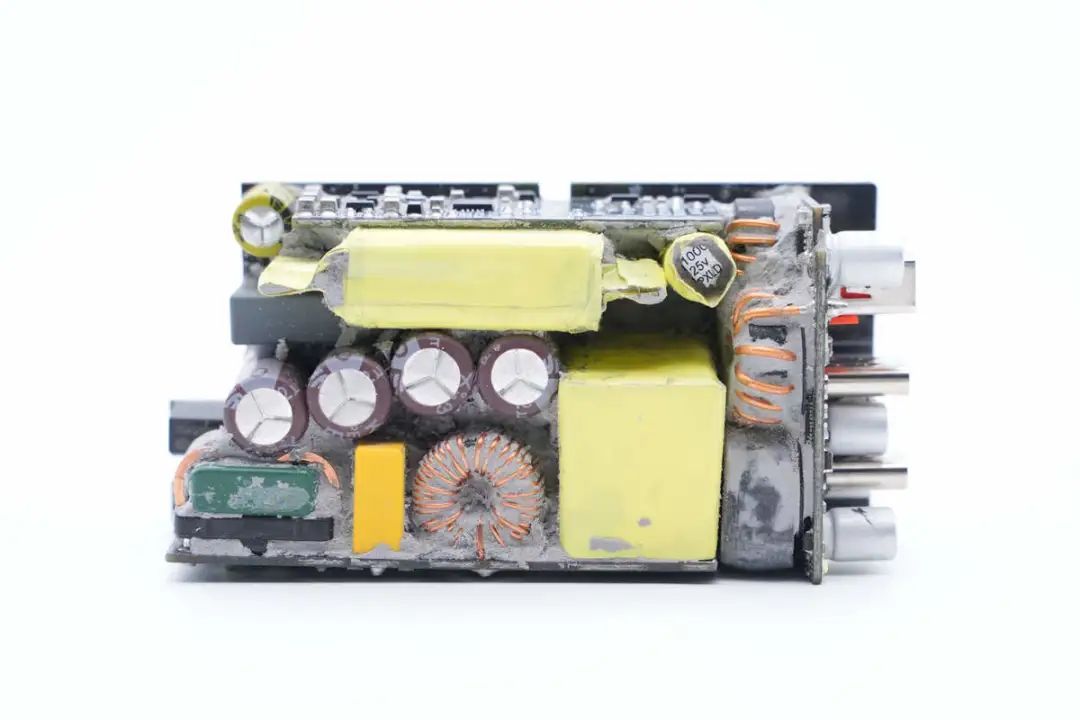

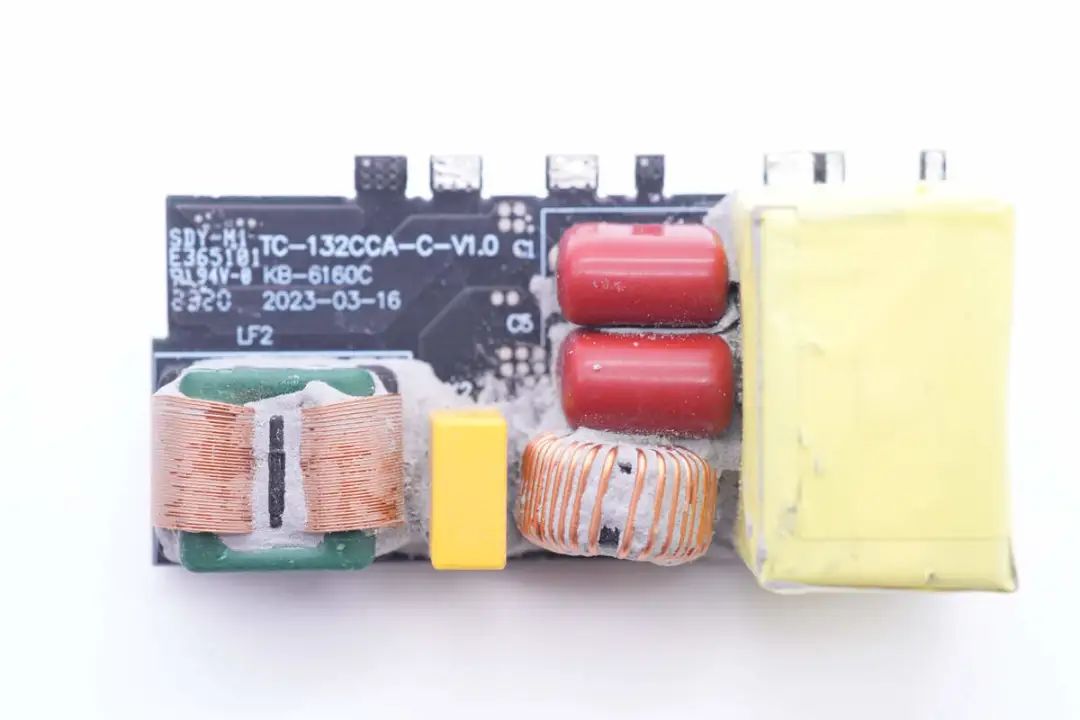

侧面小板正面焊接共模电感和PFC升压电感等元件。

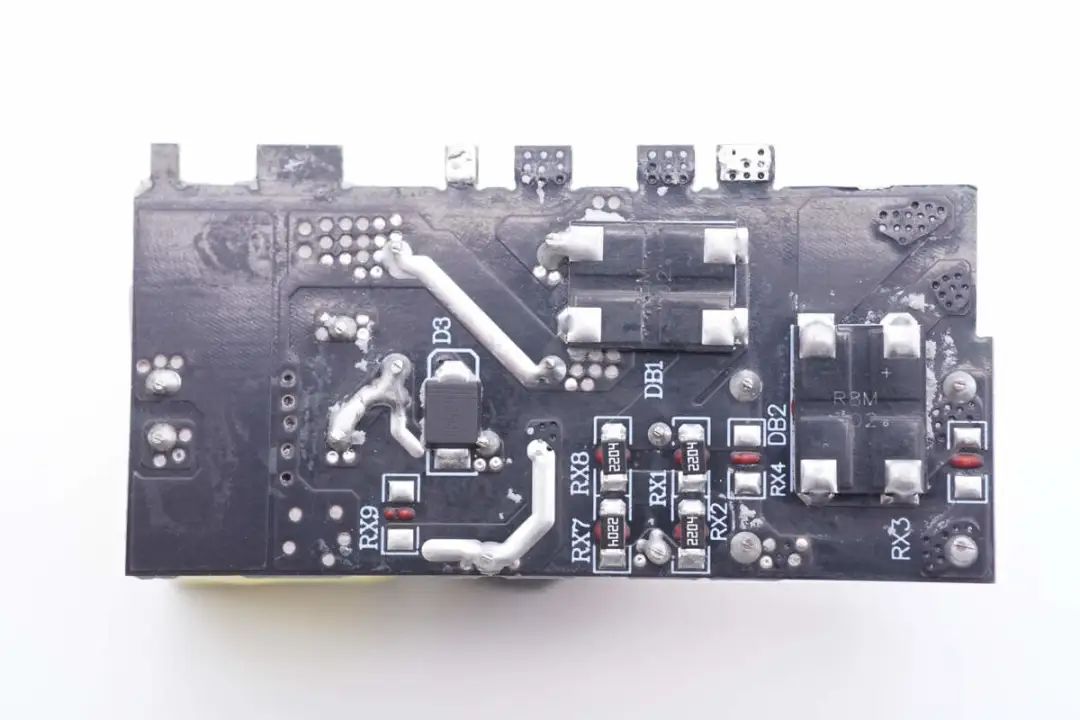

背面焊接两颗整流桥。
另一颗安规X2电容规格相同。

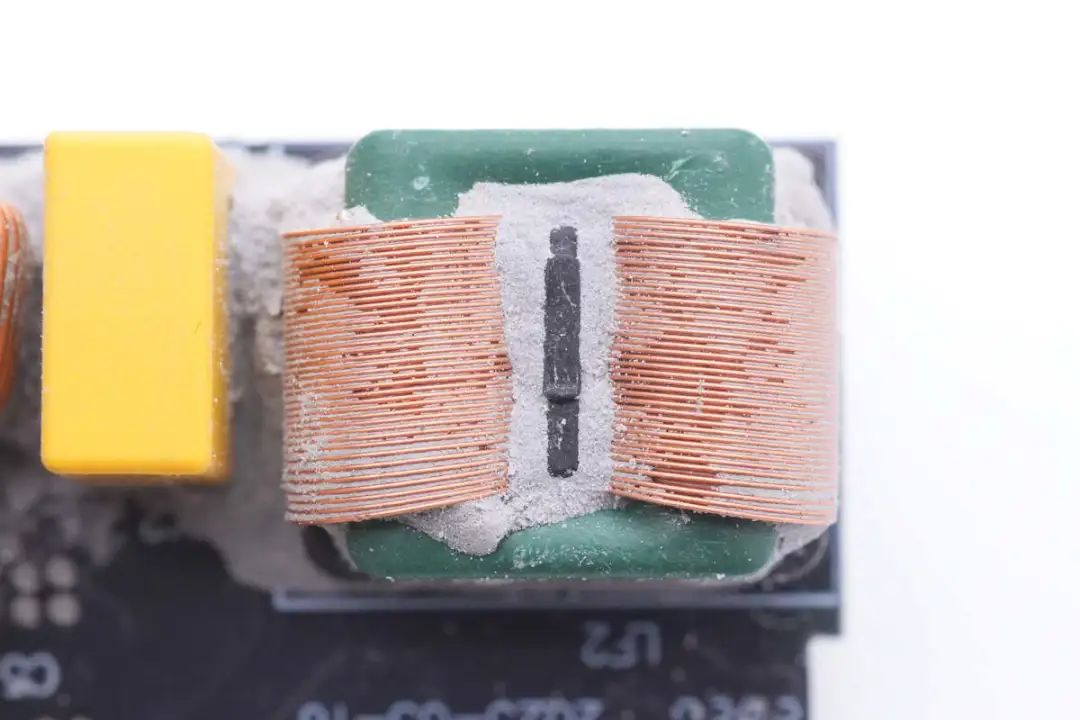

第二颗共模电感焊接在侧面小板上，使用扁铜线绕制。

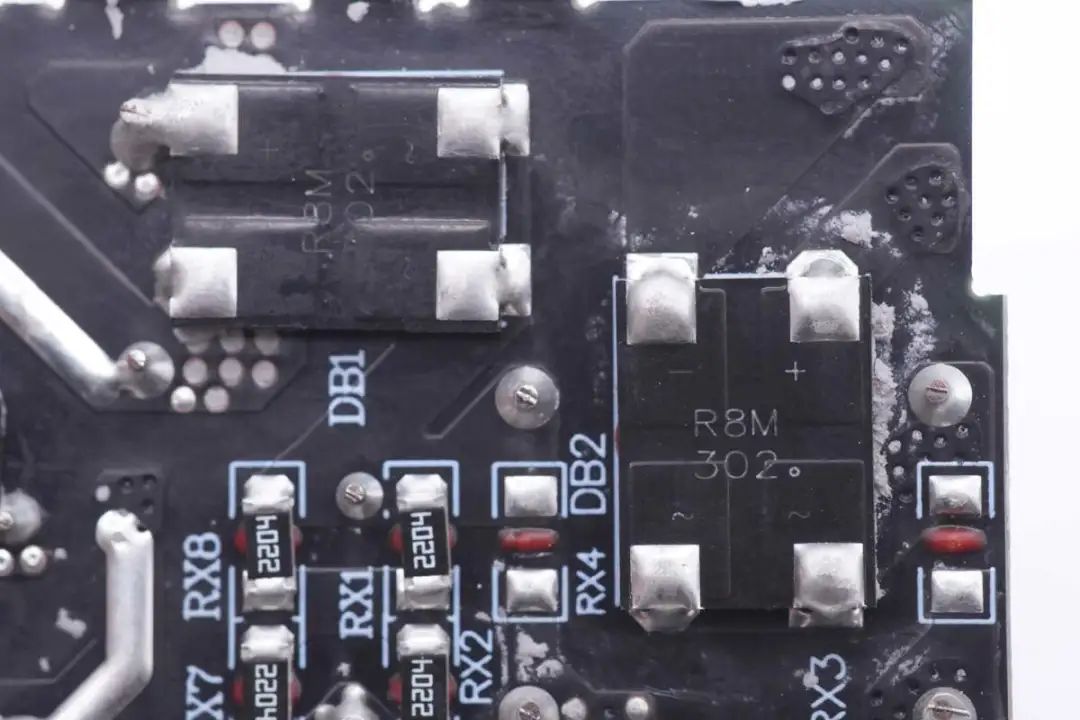

两颗贴片整流桥半桥连接，均摊发热，降低局部温升。

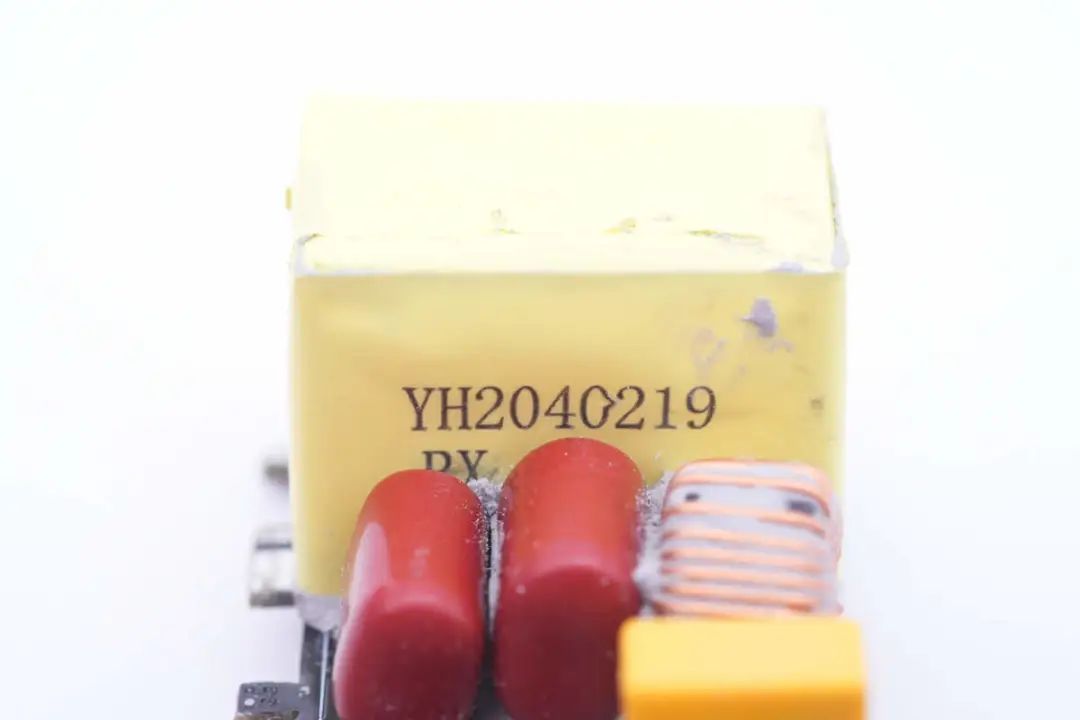

PFC升压电感特写，采用胶带严密缠绕绝缘，前方为两颗薄膜电容和滤波电感。

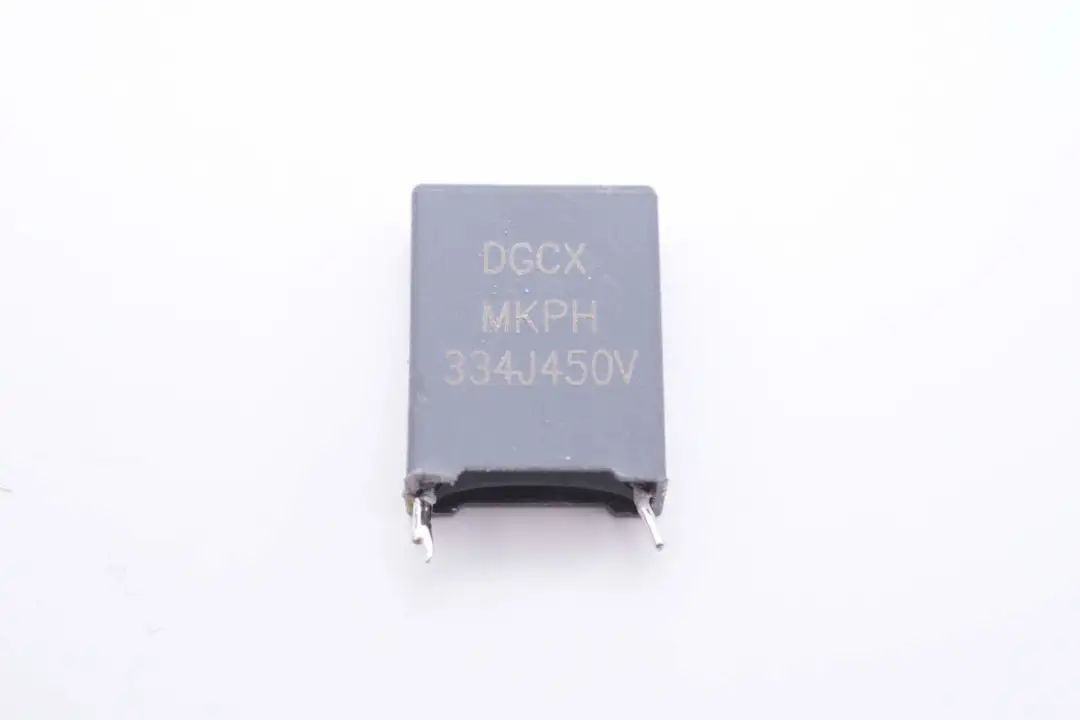

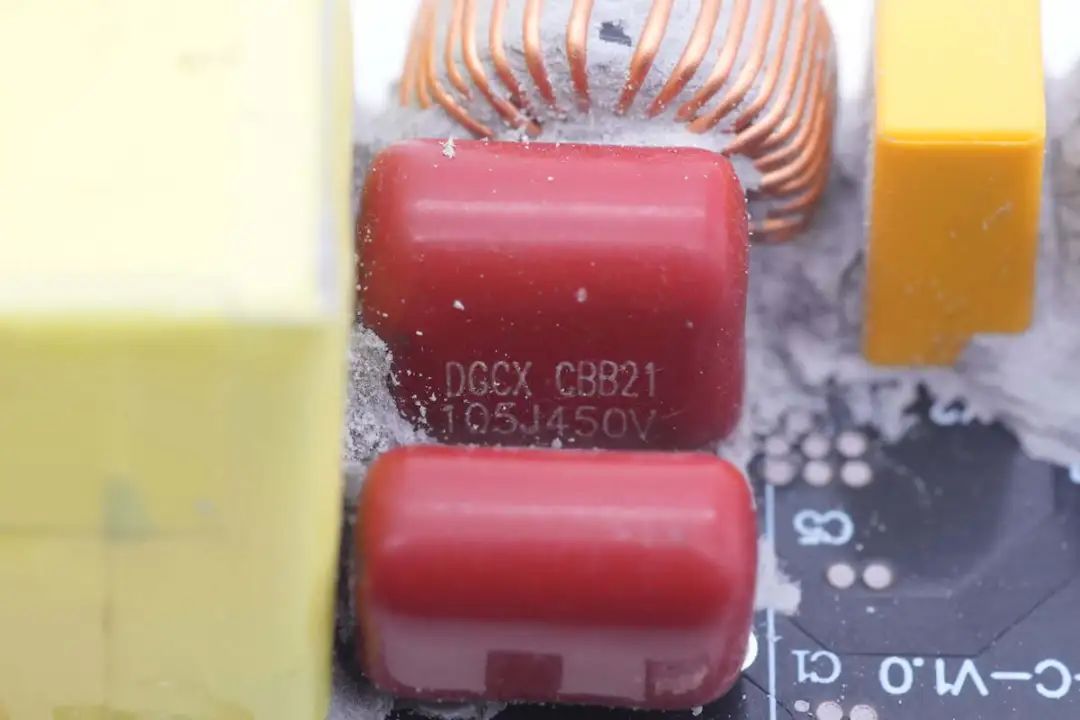

两颗红色薄膜滤波电容特写。

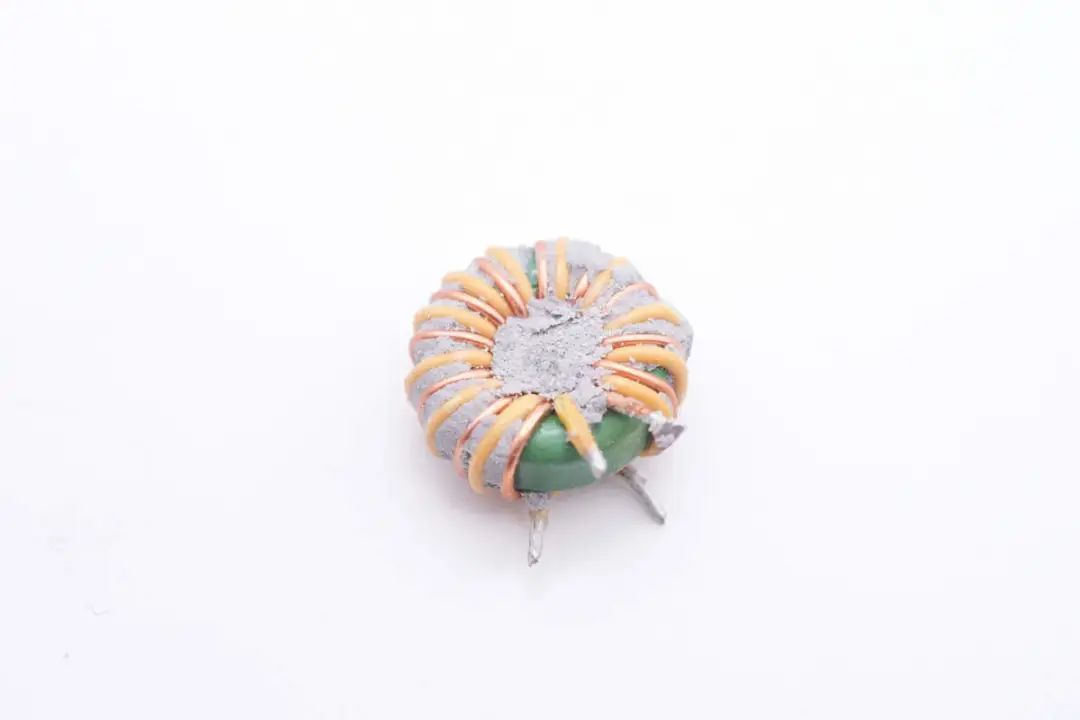

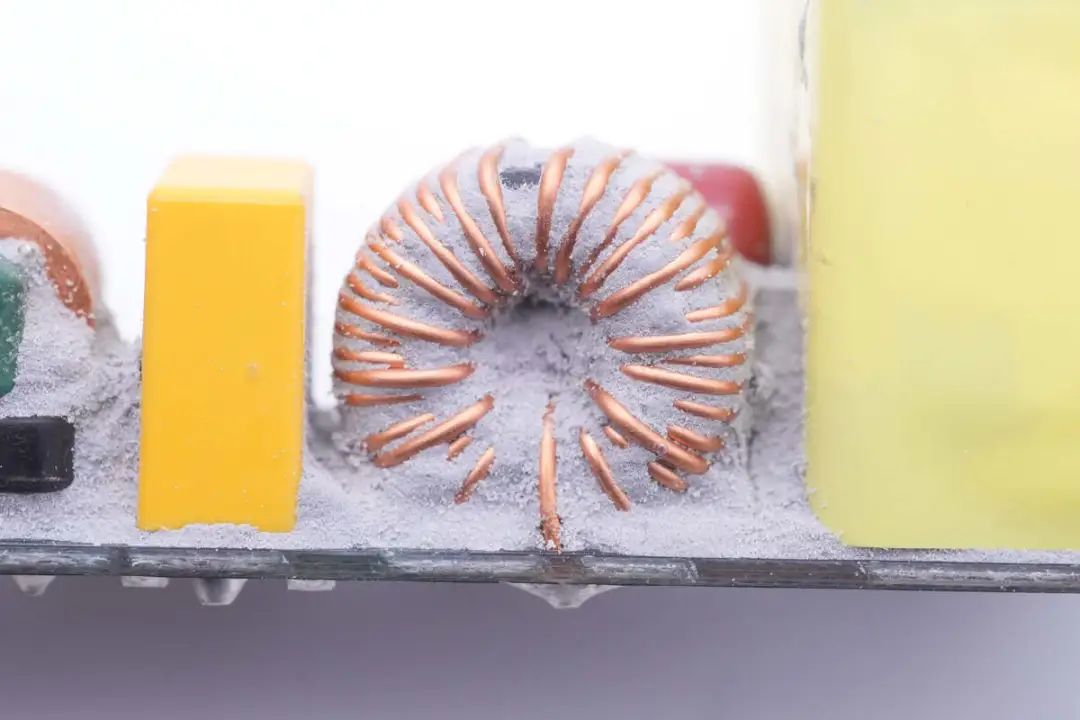

磁环滤波电感特写。

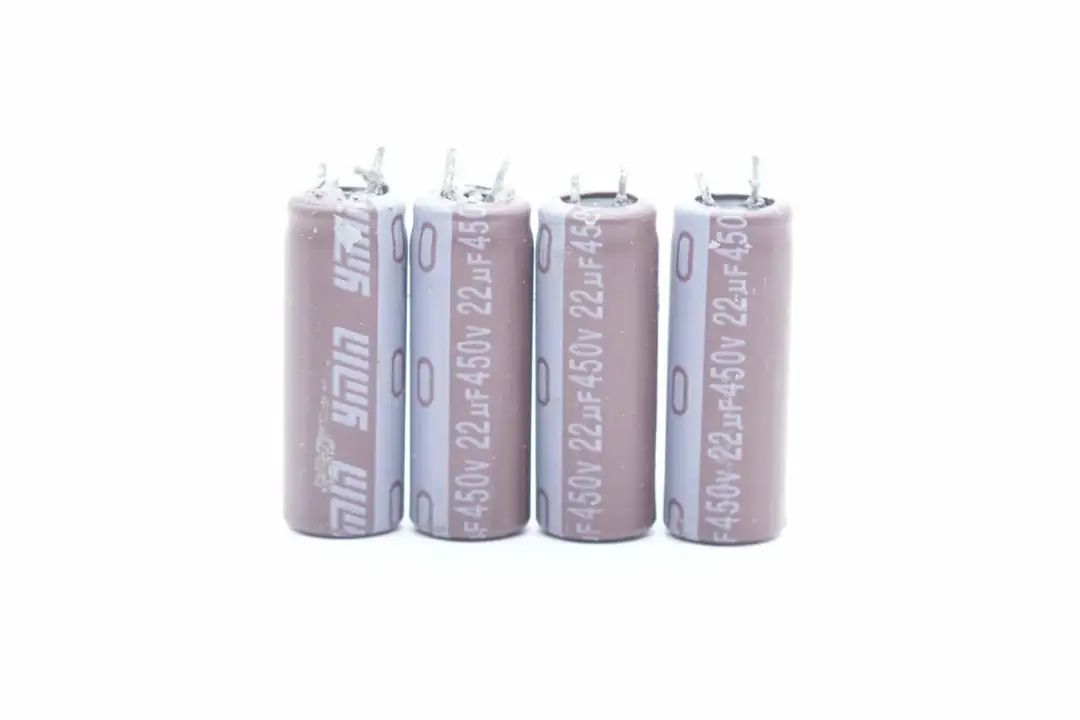

四颗高压滤波电容特写。

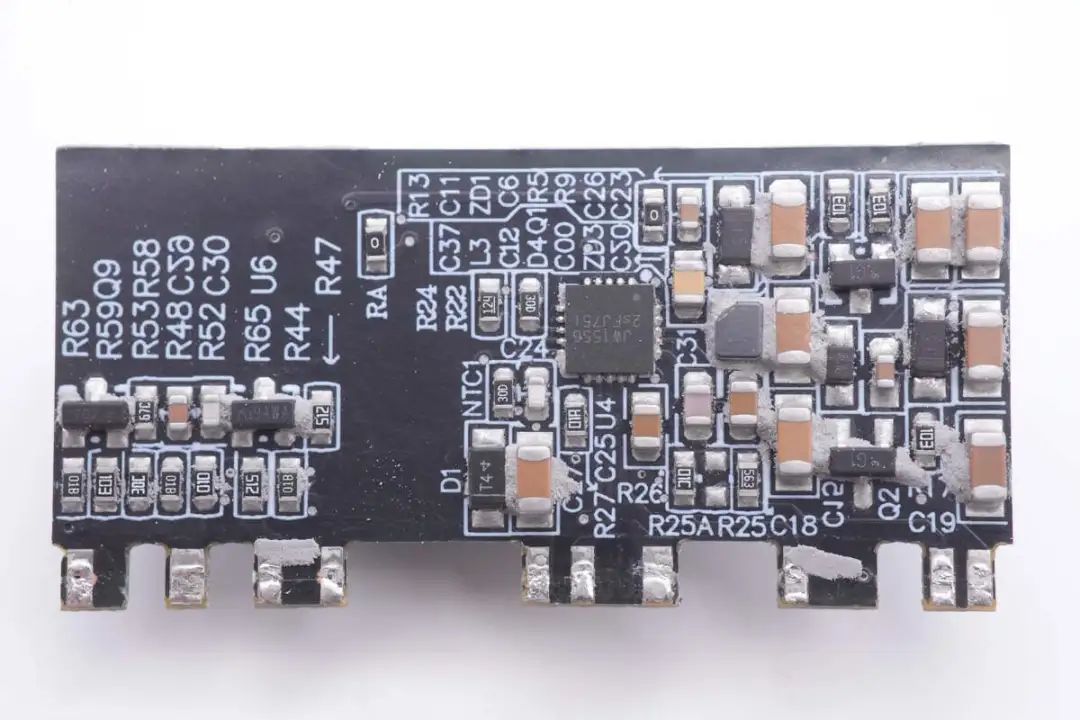

在侧面的小板上焊接AHB控制器。

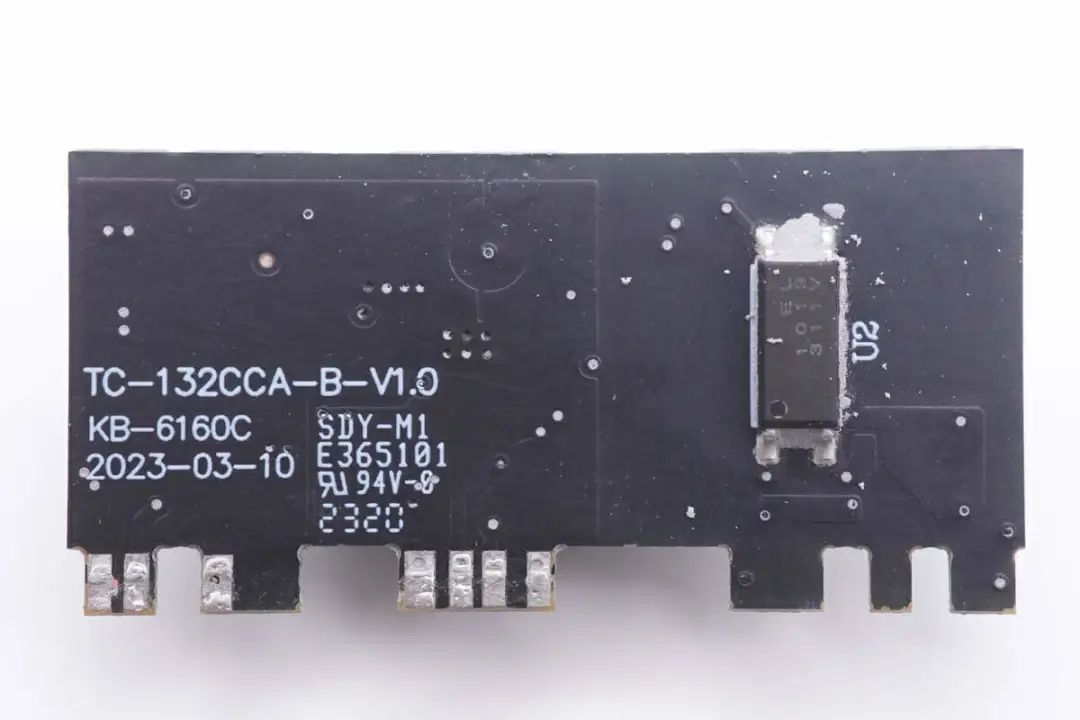

背面焊接一颗反馈光耦。

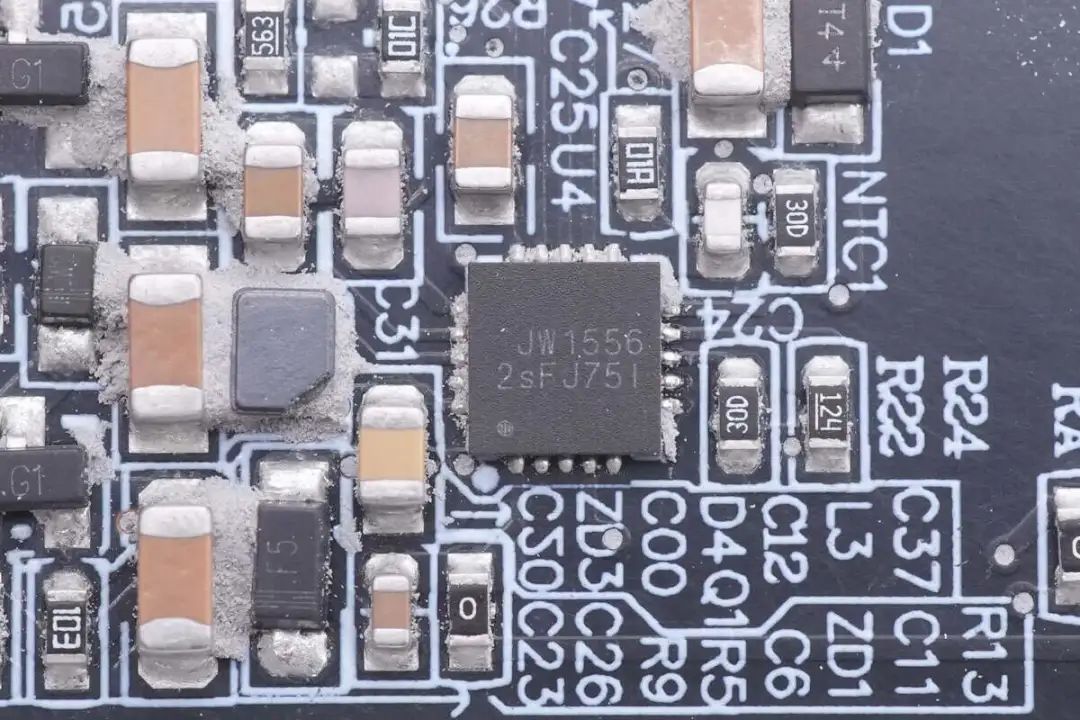

AHB控制器特写。
为PWM主控芯片供电的滤波电容。
谐振电容特写。

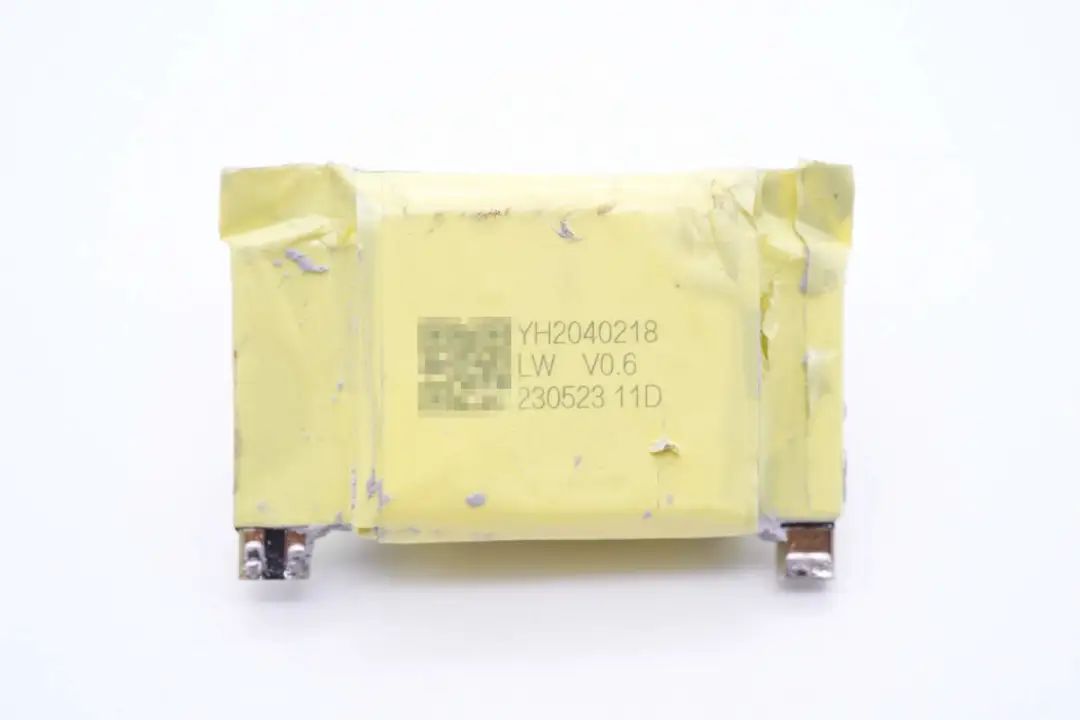

平面变压器PCB和磁芯缠绕胶带绝缘。

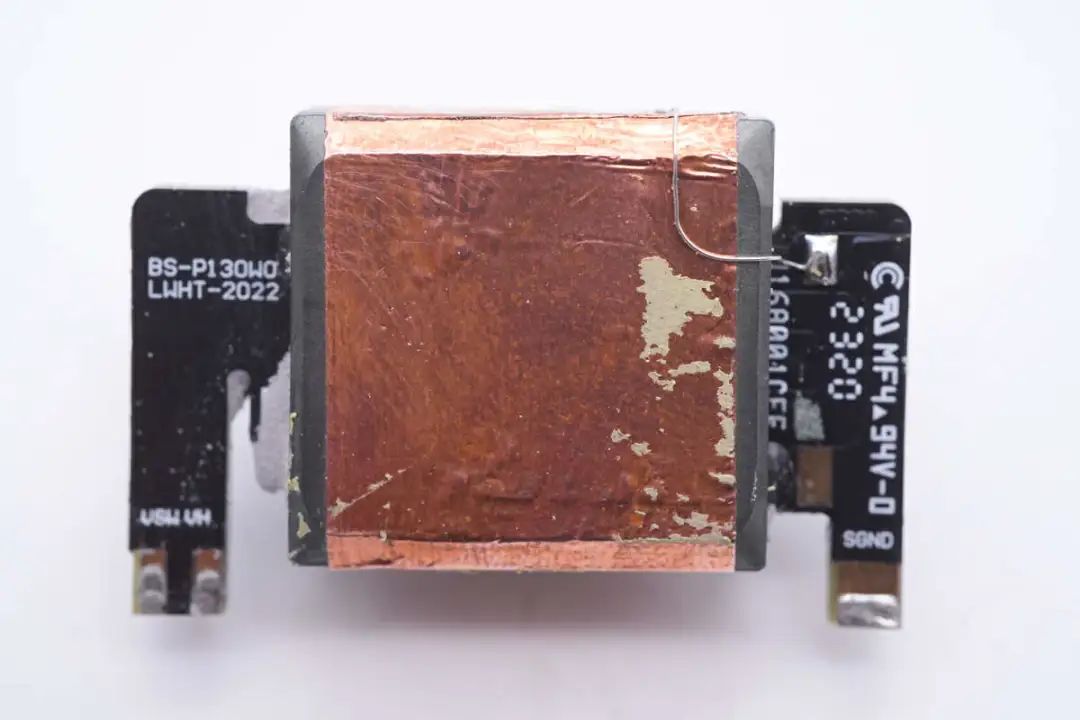

撕下绝缘胶带，磁芯缠绕铜箔屏蔽并焊接导线接地。

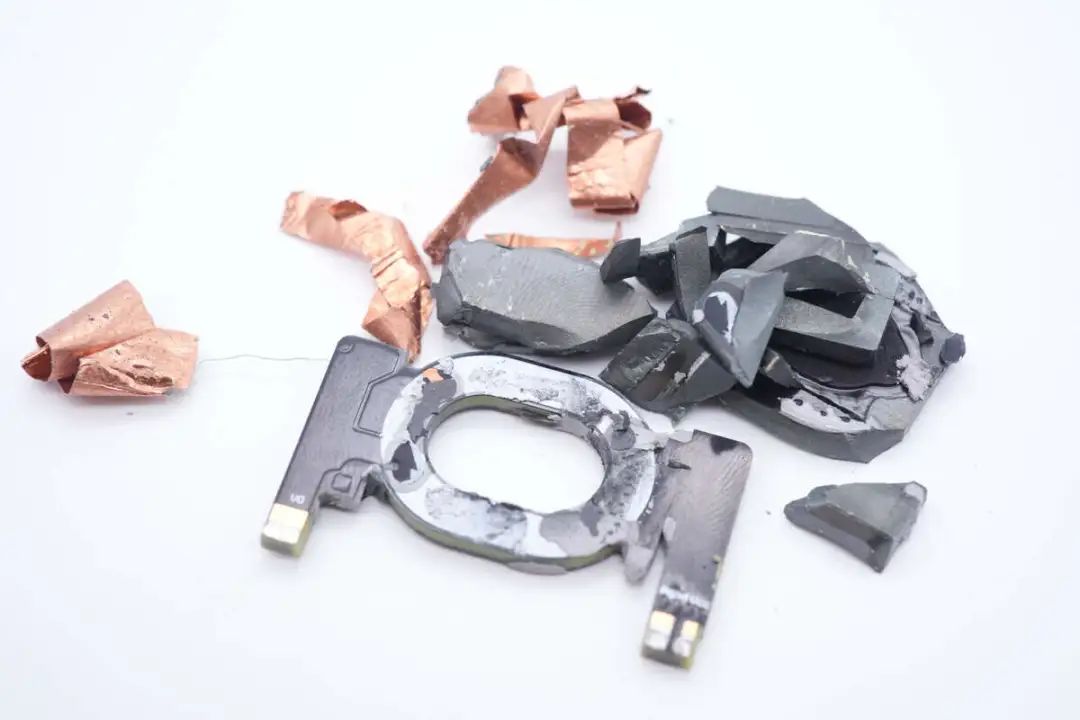

砸碎变压器磁芯，内部跑道型PCB一览。

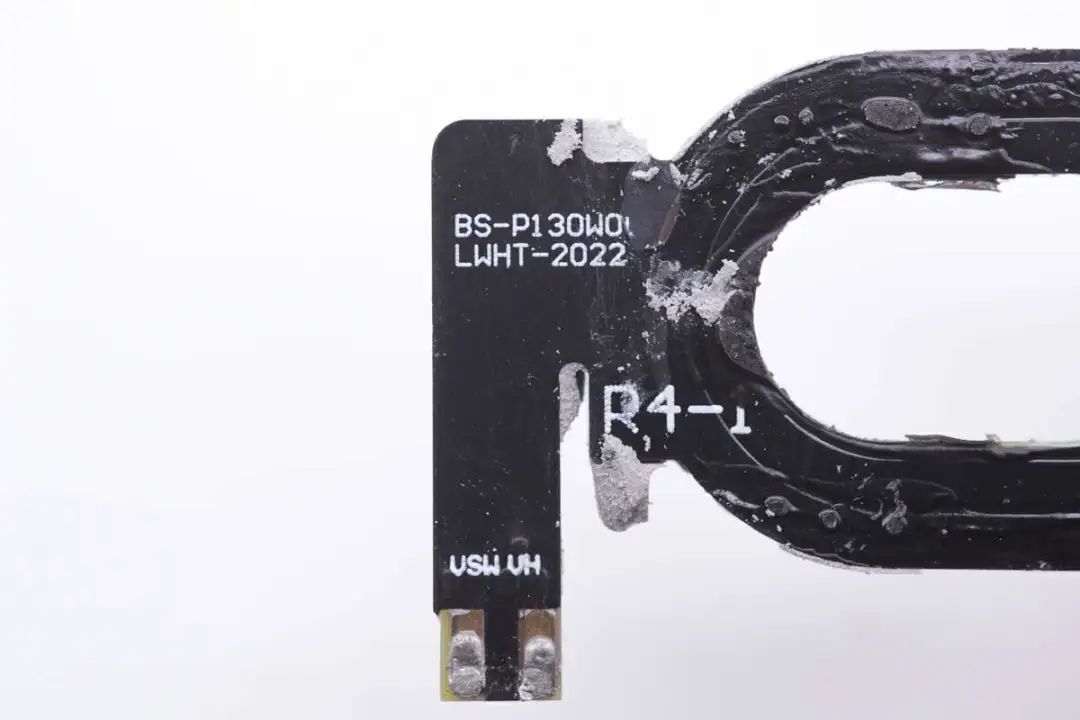

PCB标注BS-P130W字样。

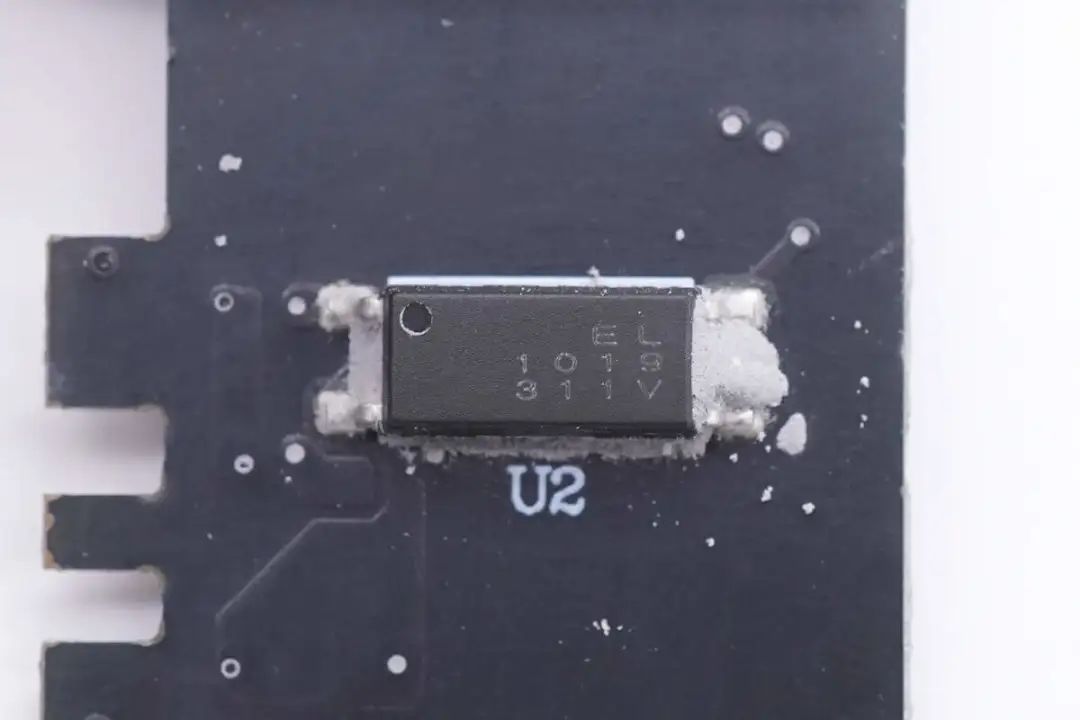

EL 1019光耦用于输出电压反馈。

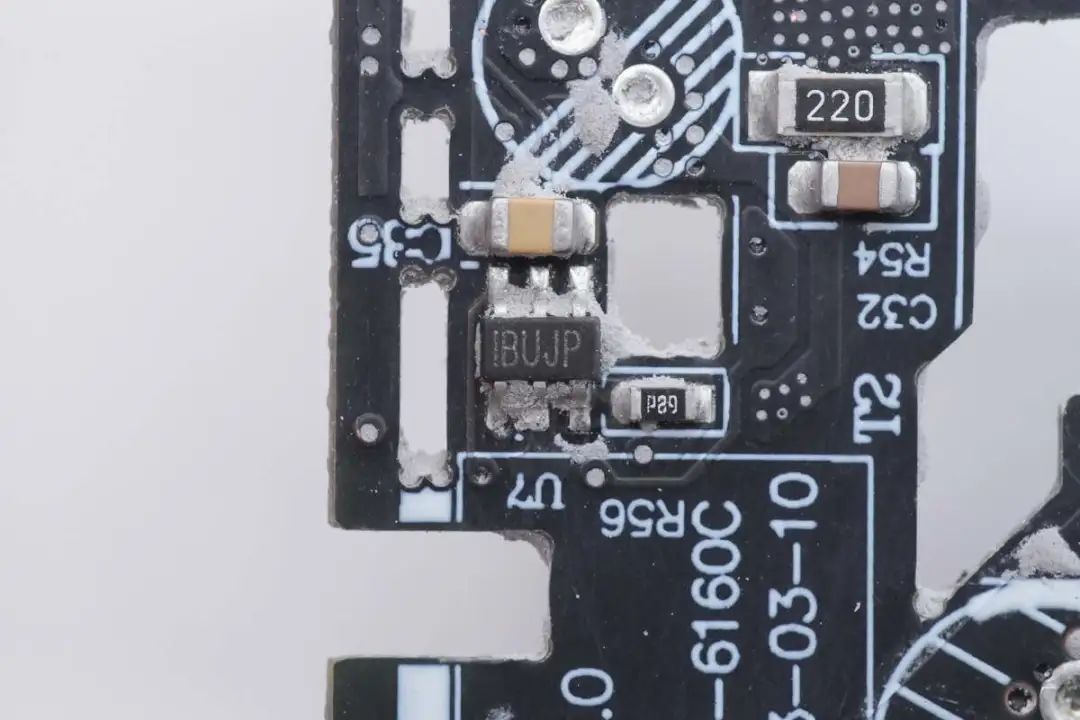

同步整流控制器丝印IBUJP，实际型号为MP6951。
输出滤波电容特写。

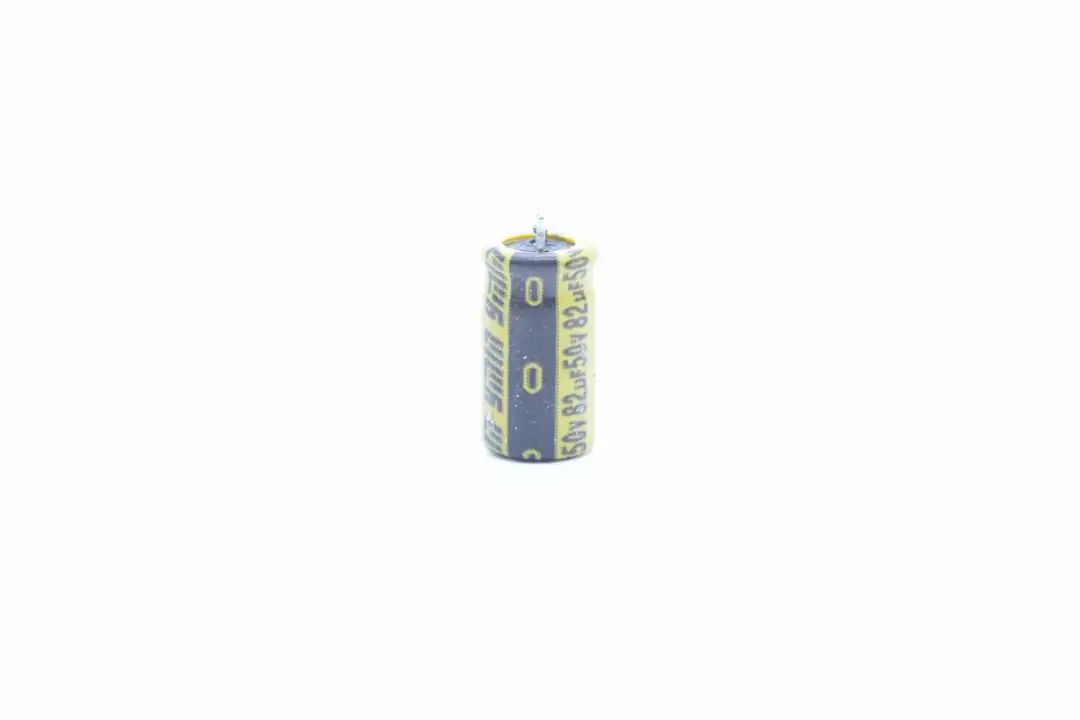

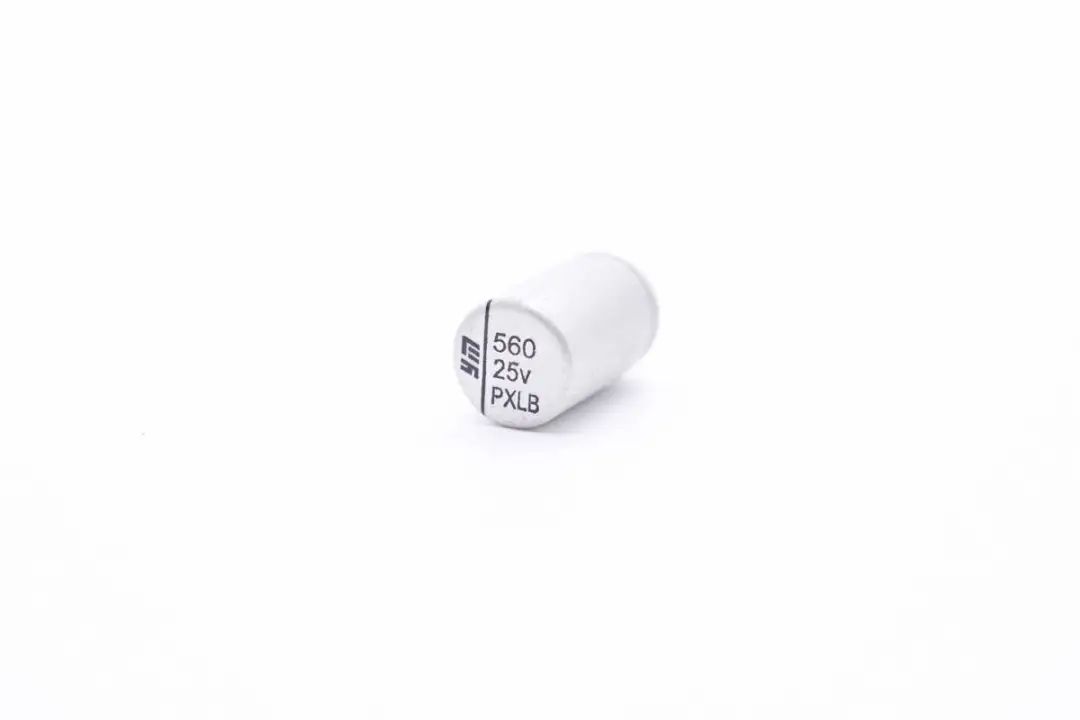

另一颗固态滤波电容特写。
磁环滤波电感特写，采用漆包线绕制。
第三颗固态滤波电容特写。

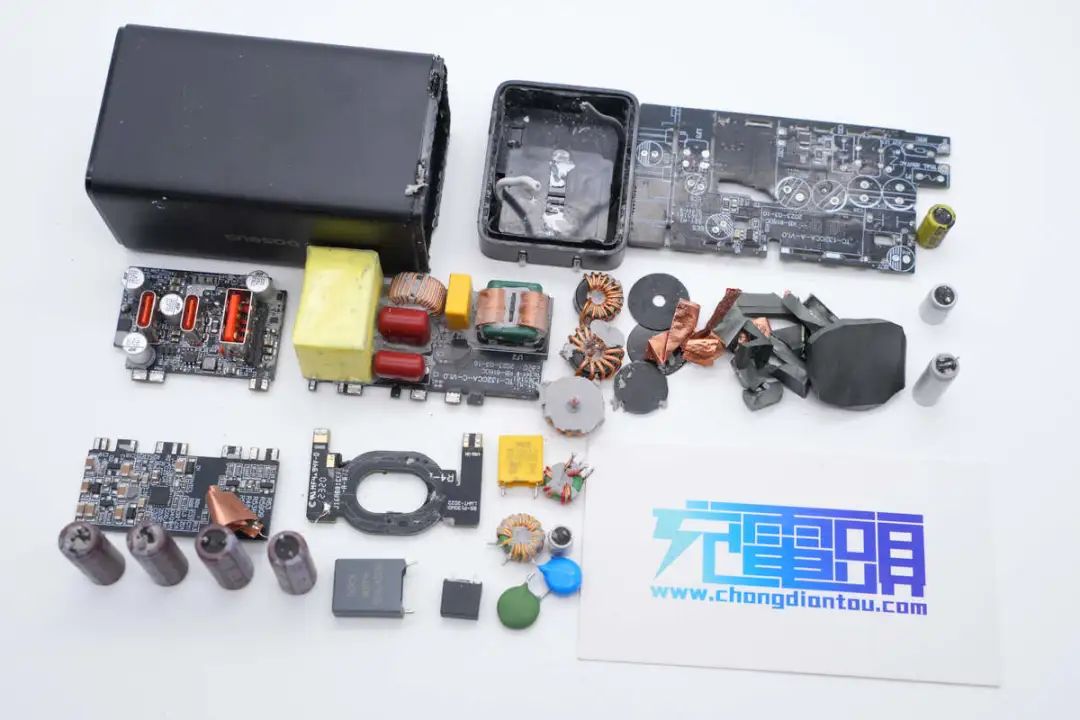

全部拆解一览，来张全家福。
充电头网拆解总结
倍思推出的这款氮化镓充电器不仅体积小巧，输出功率分配也是相当实用，充电器为2C1A三个接口配置，其中两个USB-C接口均支持100W功率输出，USB-A接口支持30W功率输出，在双口同时使用时支持100W+30W或者65W+65W功率分配，并支持PPS快充，对手机电脑同时充电或者两台电脑同时充电都非常友好。
充电头网通过拆解了解到，倍思这款130W氮化镓充电器采用采用PFC+AHB架构设计，内部灌封工艺，模块采用多块PCB焊接组成，设计紧凑，空间利用率高。
降压电路采用水芯电子 M12369 SOC芯片，芯片内部集成协议功能以及降压控制器，单颗芯片可以实现2C1A三口快充功能，并支持功率自动分配功能，满足多口充电器以及储能电源应用，外围元件精简，功能十分全面。
