前言
三星新推出了一款10000mAh的移动电源P3400，这款移动电源外壳由通过UL认证的回收材料制成，减少碳排放并保护环境。外壳采用人体工程学设计，边缘圆润，抓握手感舒适。移动电源具有两个USB-C接口，支持双设备同时充电。
移动电源最大输入输出功率为25W，支持加速充电。具备5V3A、9V2.77A固定电压档位以及3.3-5.9V3A、3.3-11V2.75A两组PPS电压档位，对主流品牌手机都有很好的快充兼容性。下面充电头网就带来三星这款移动电源的拆解，看看内部的方案。
此前充电头网还拆解过三星10000mAh 25W PD快充移动电源、三星25W PD快充+7.5W无线充移动电源、三星无线充电移动电源EB-U1200、三星AFC快充移动电源EB-P1100C、三星AFC快充移动电源EB-PN930等多款产品，欢迎查阅。
三星25W快充移动电源外观
包装盒正面印有产品名称、卖点、外观以及SAMSUNG品牌，顶部带有挂钩设计方便线下展卖。
背面印有移动电源参数、相关注意事项以及商家信息。
背面信息特写，下面到实物环节再详细介绍。

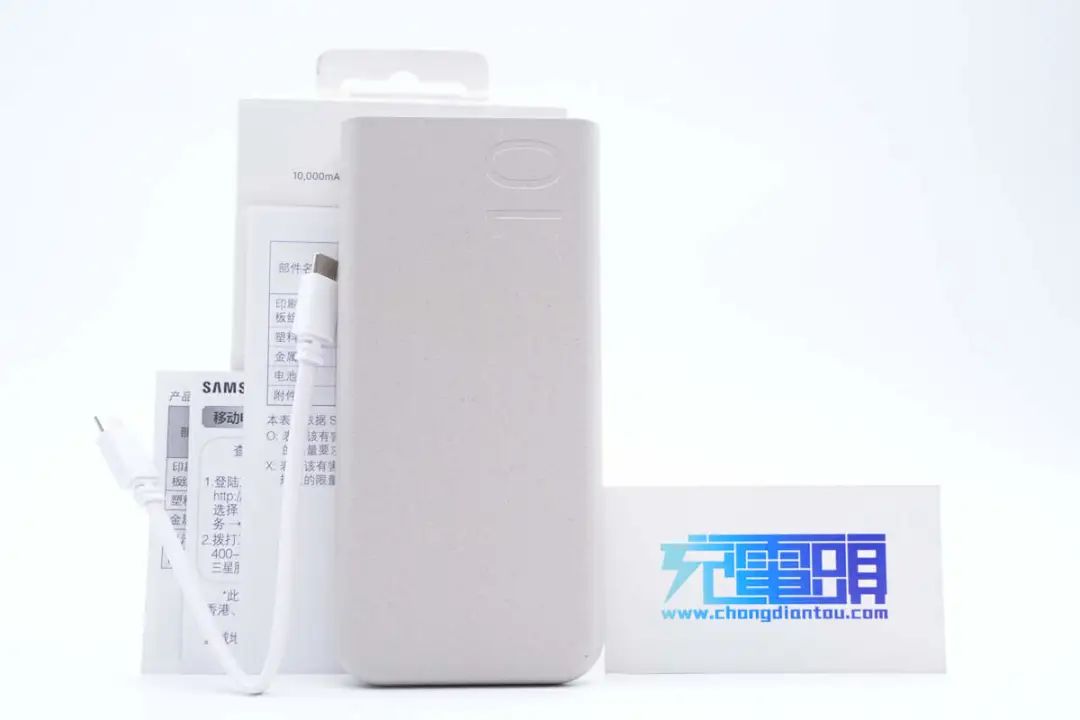

包装内含移动电源、数据线、使用说明书、三包凭证以及有毒有害物质清单。

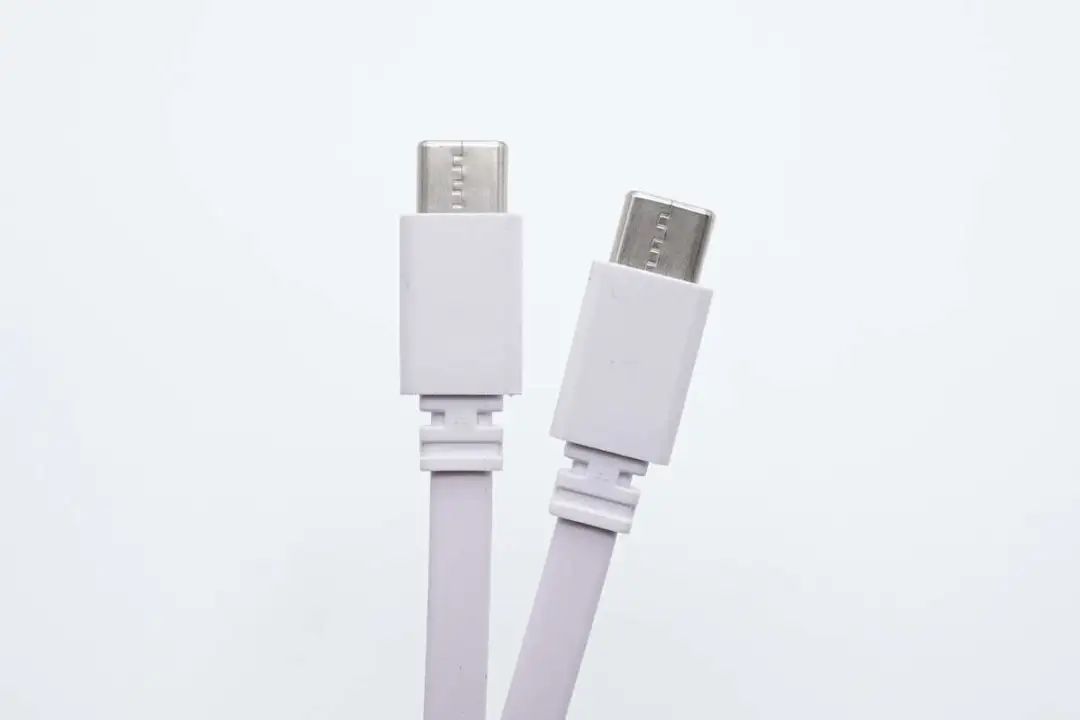

附带数据线是C to C短线，专为出行方便携带和使用设计。

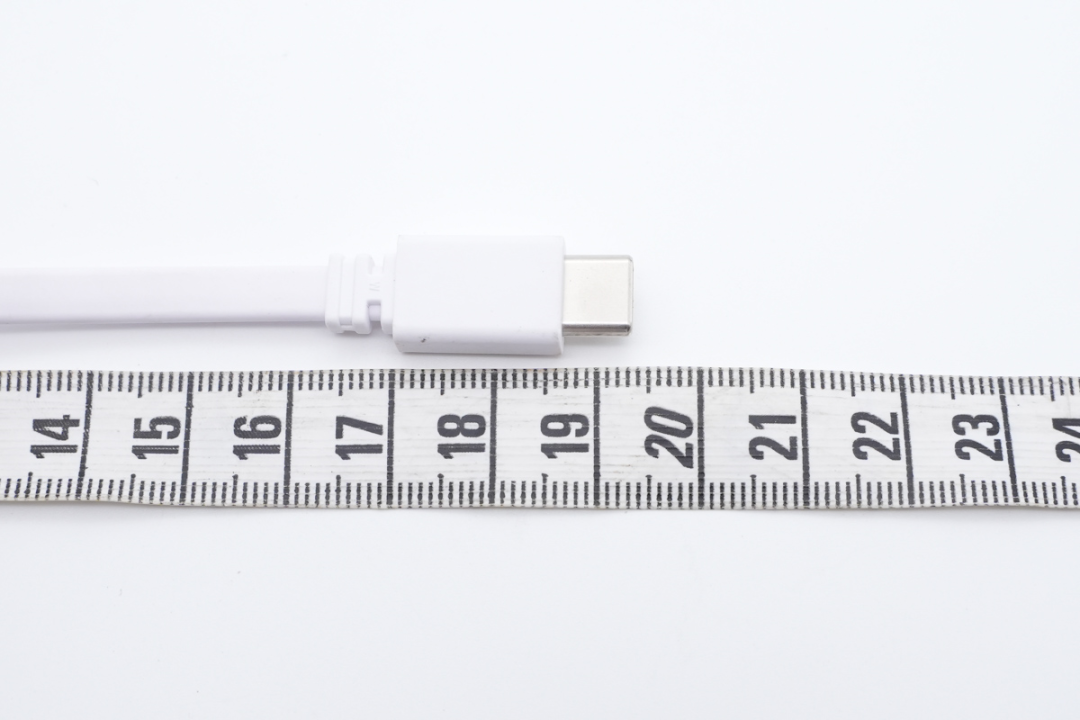

测得这根数据线长度约为19.3cm。

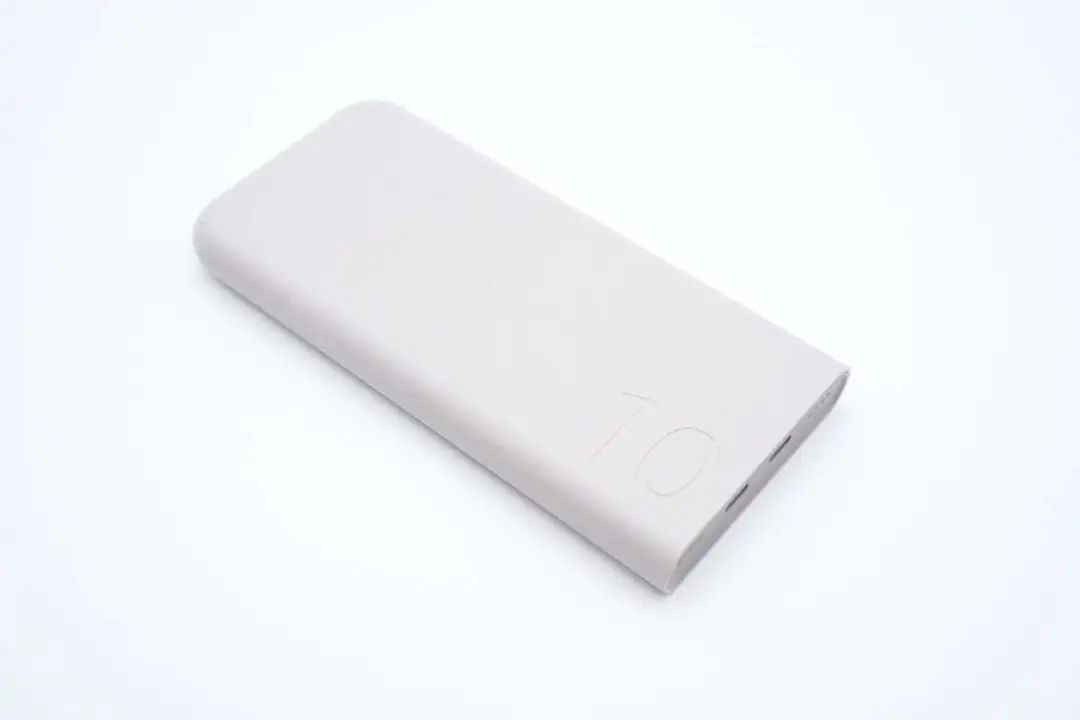

三星这款移动电源采用类花岗岩外观塑料壳，机身扁平边缘过渡圆润，两端非对称设计，整体很有特点。

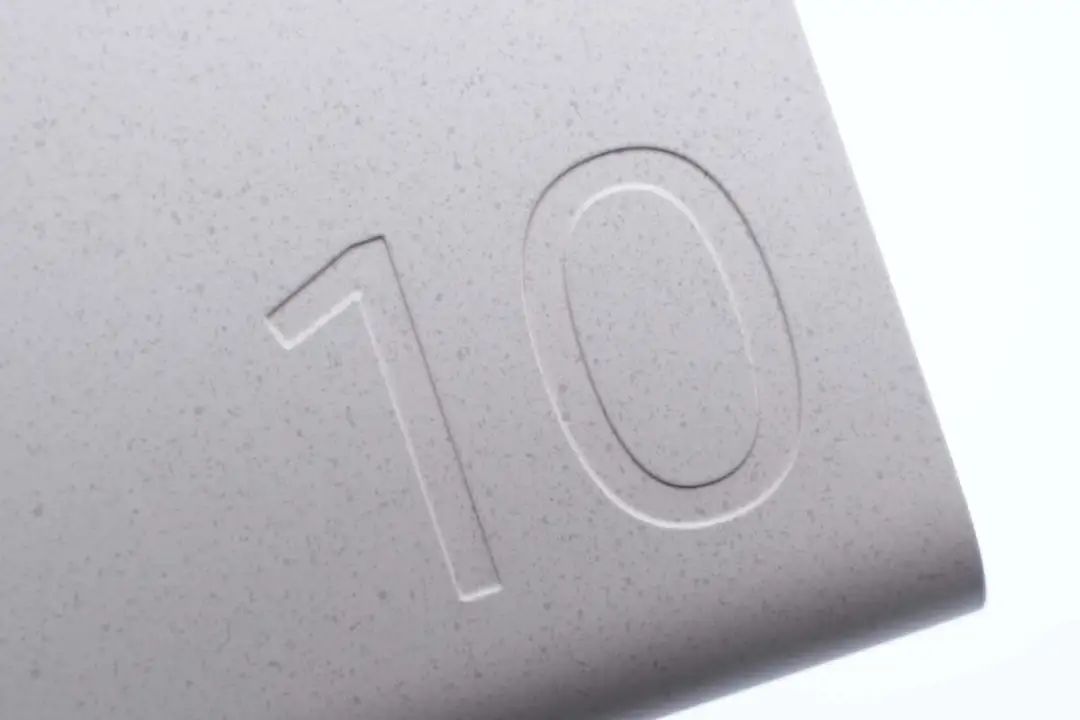

机身正面一角内凹设计数字10，比较容易让人跟10000mAh容量联系起来。

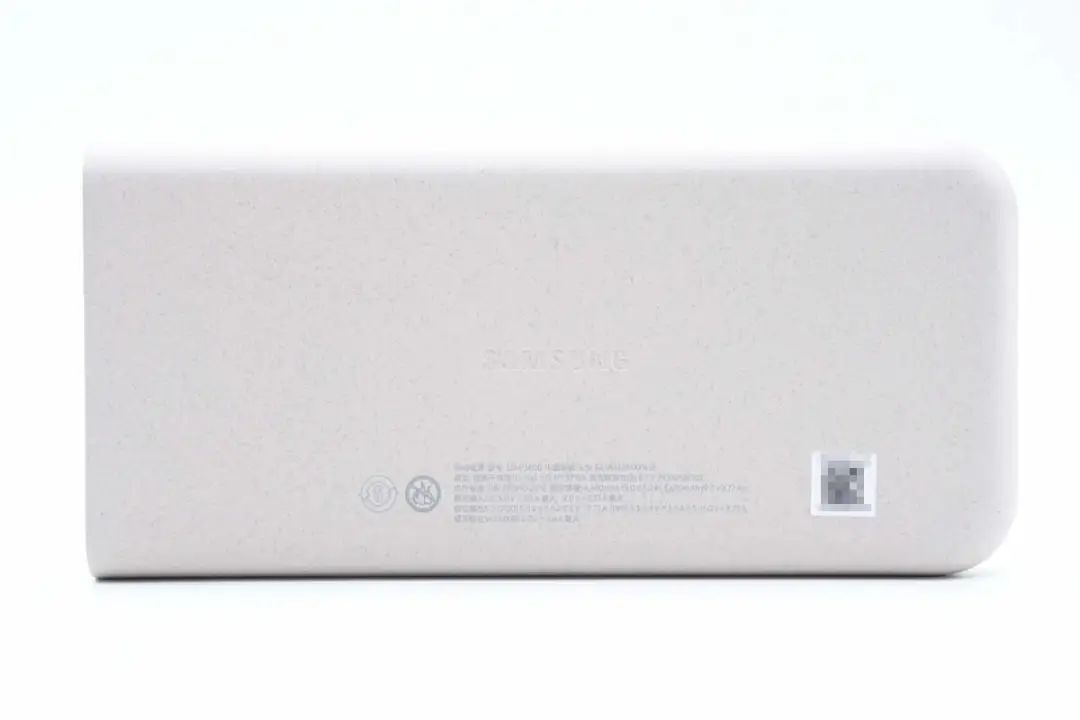

机身背面设计也比较简洁，外壳上印有移动电源参数。

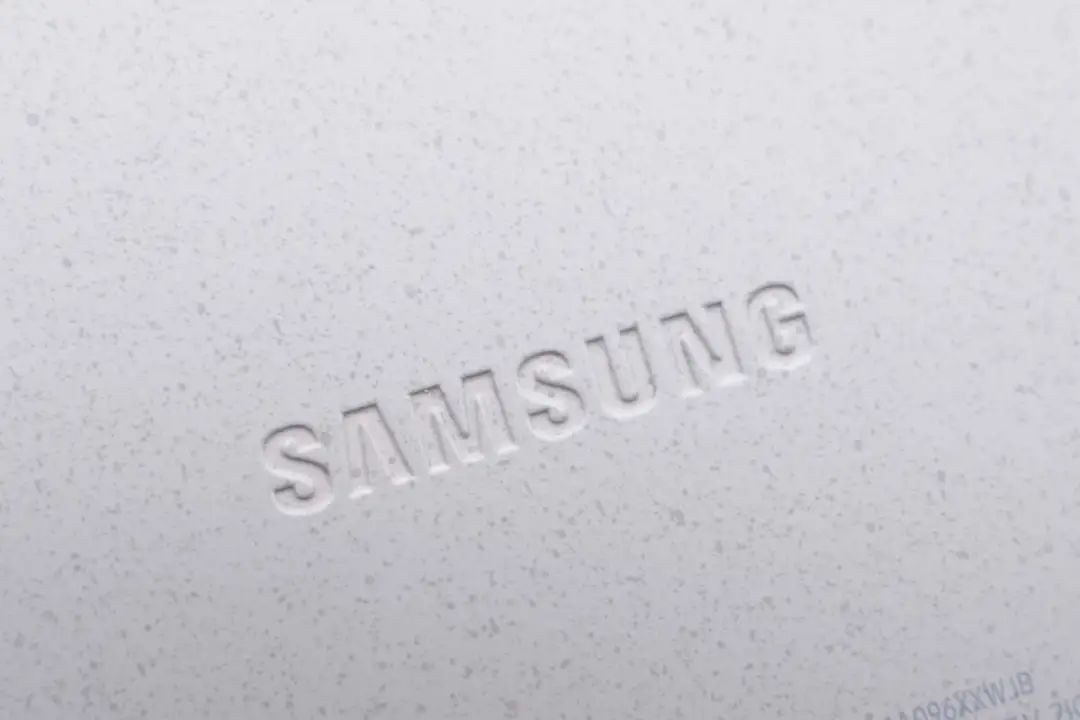

背面中心同样内凹设计SAMSUNG品牌。

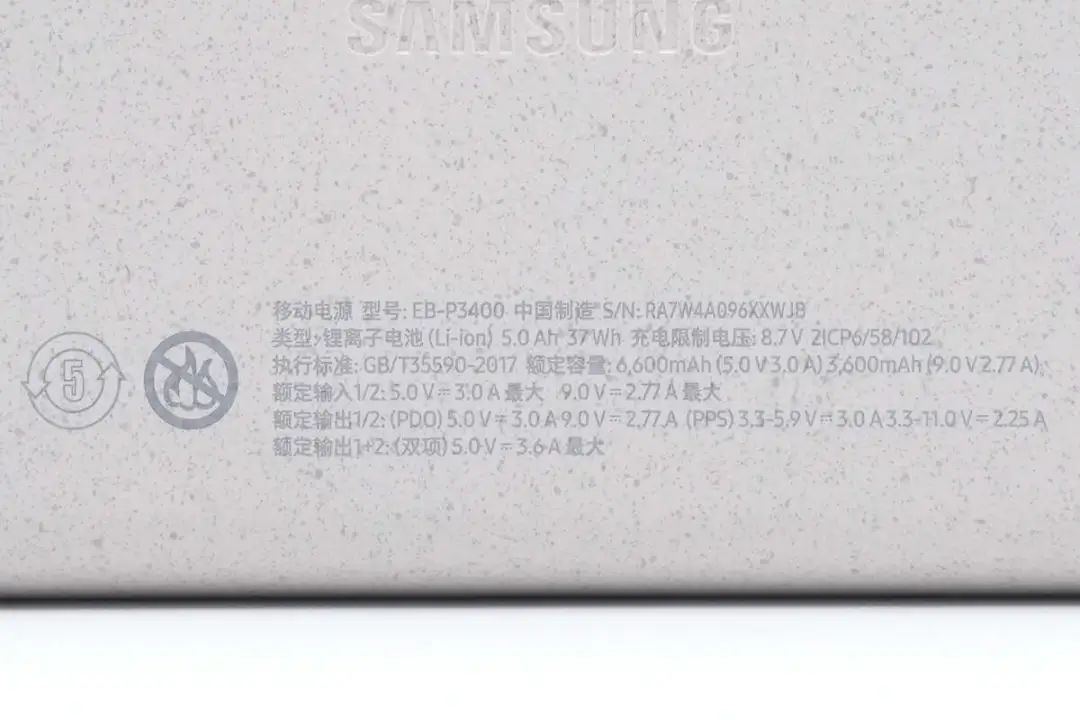

产品参数特写
型号：EB-P3400
类型：锂离子电池 5.0Ah 37Wh
充电限制电压：8.7V
容量：10000mAh
额定容量：6600mAh（5V3A）/3600mAh（9V2.77A）
额定输入1/2：5V3A、9V2.77A
额定输出1/2：5V3A、9V2.77A、3.3-5.9V3A、3.3-11V2.25A
额定输出1+2：5V3.6A

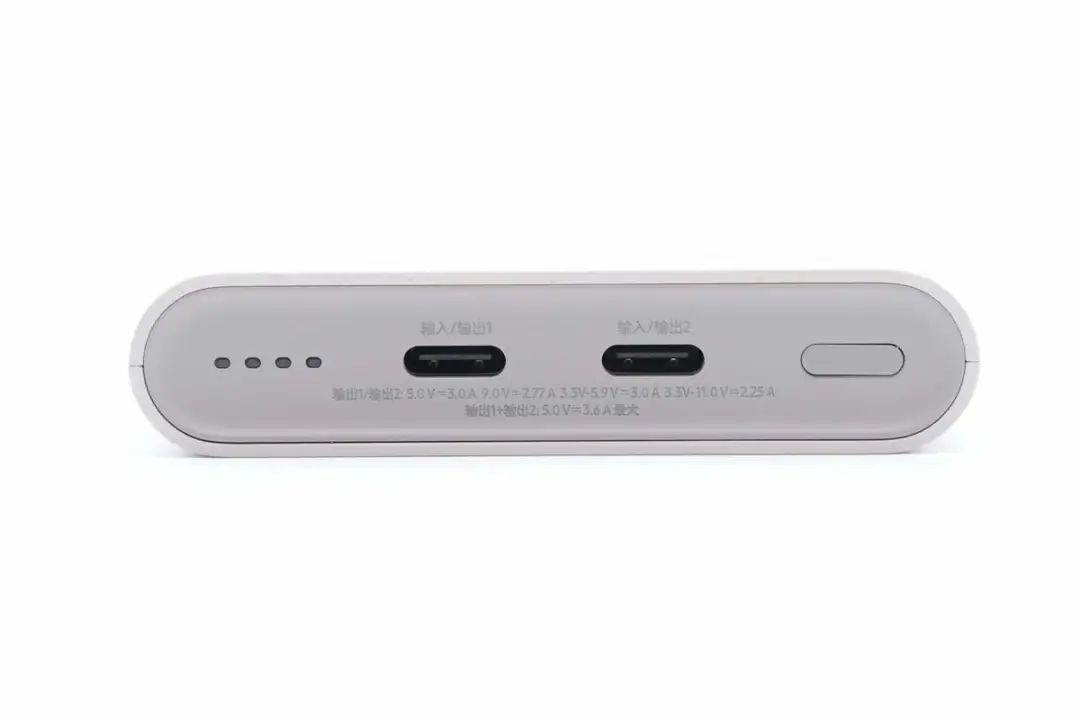

顶部外壳也是灰色，不过颜色更深一些。顶面配备电源键、电量指示灯以及两个USB-C接口。

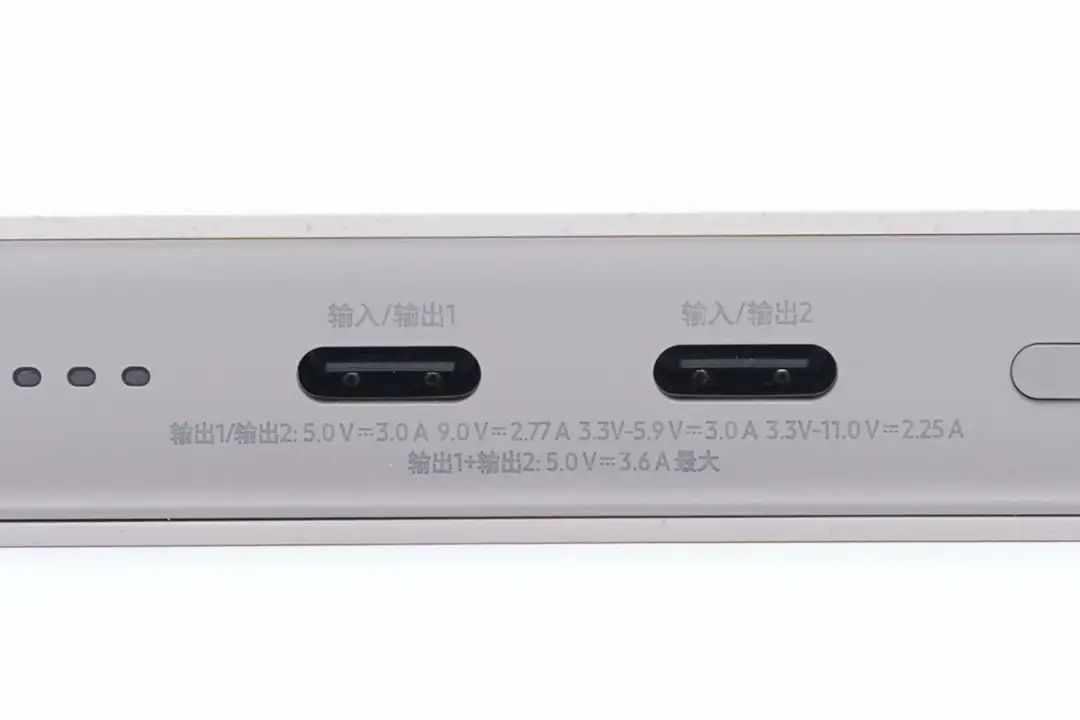

两个USB-C口均为黑色胶芯，接口旁印有相应的区别标识和参数，方便用户区别使用。

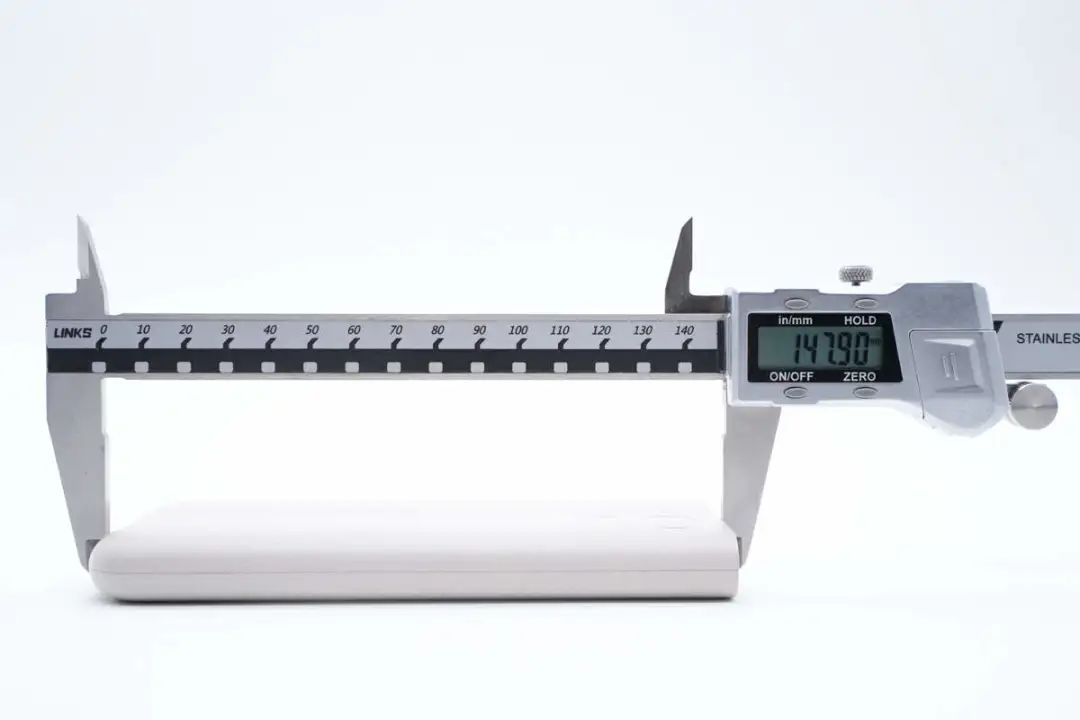

实测充电宝机身长度为147.9mm。

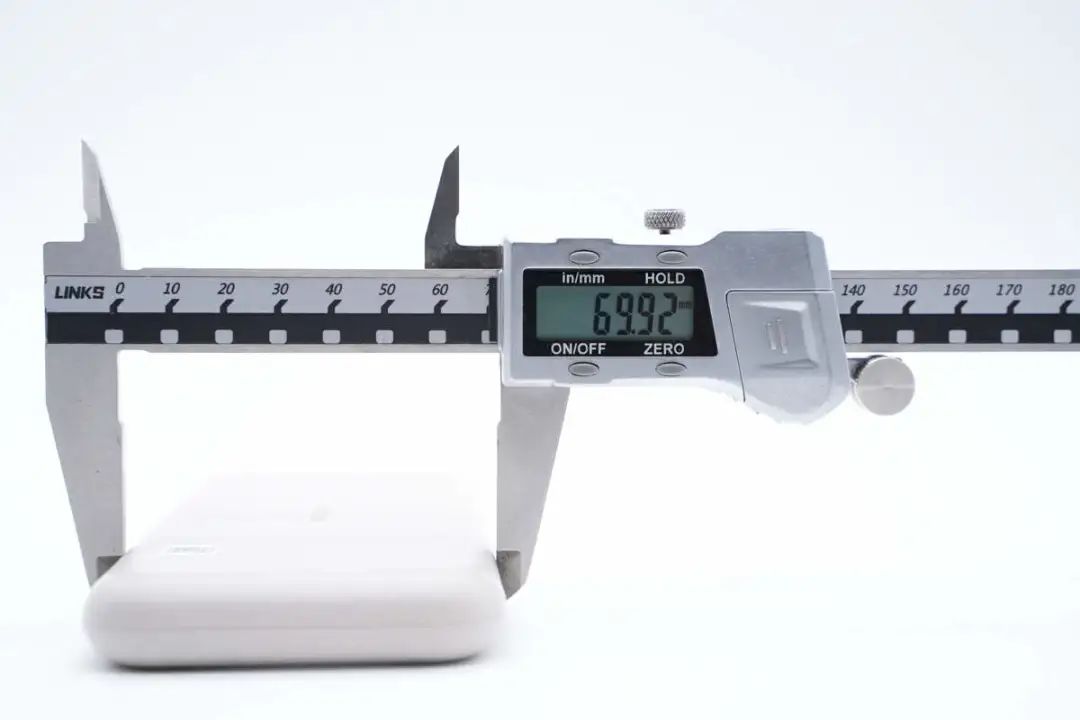

宽度为69.92mm。

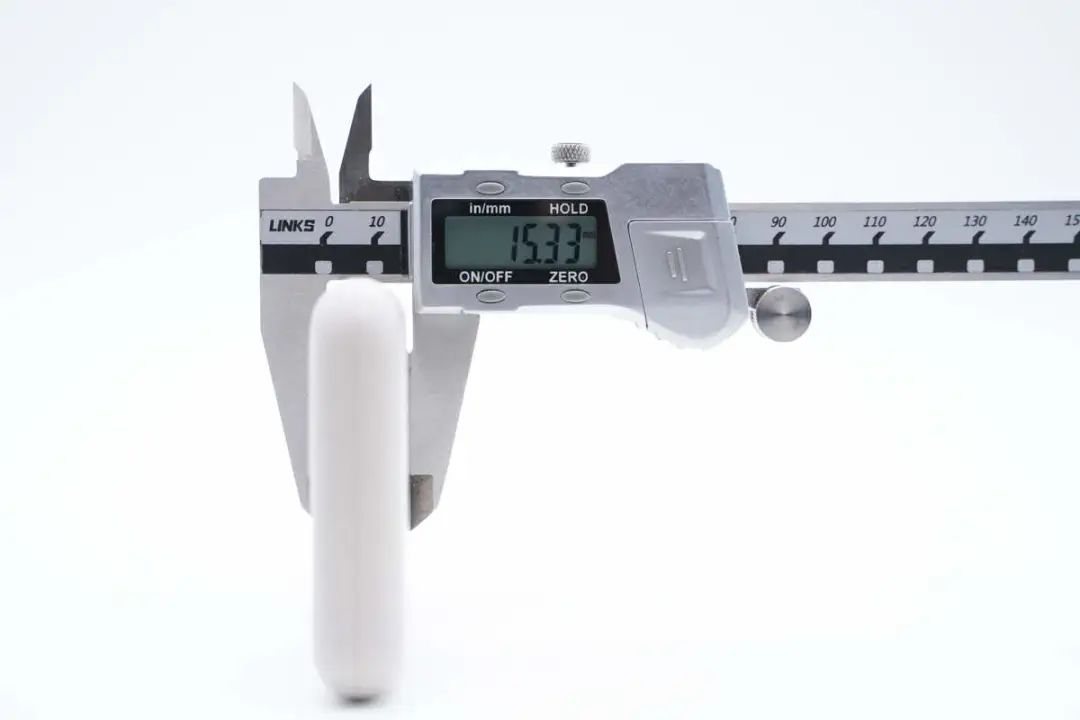

厚度为15.33mm。

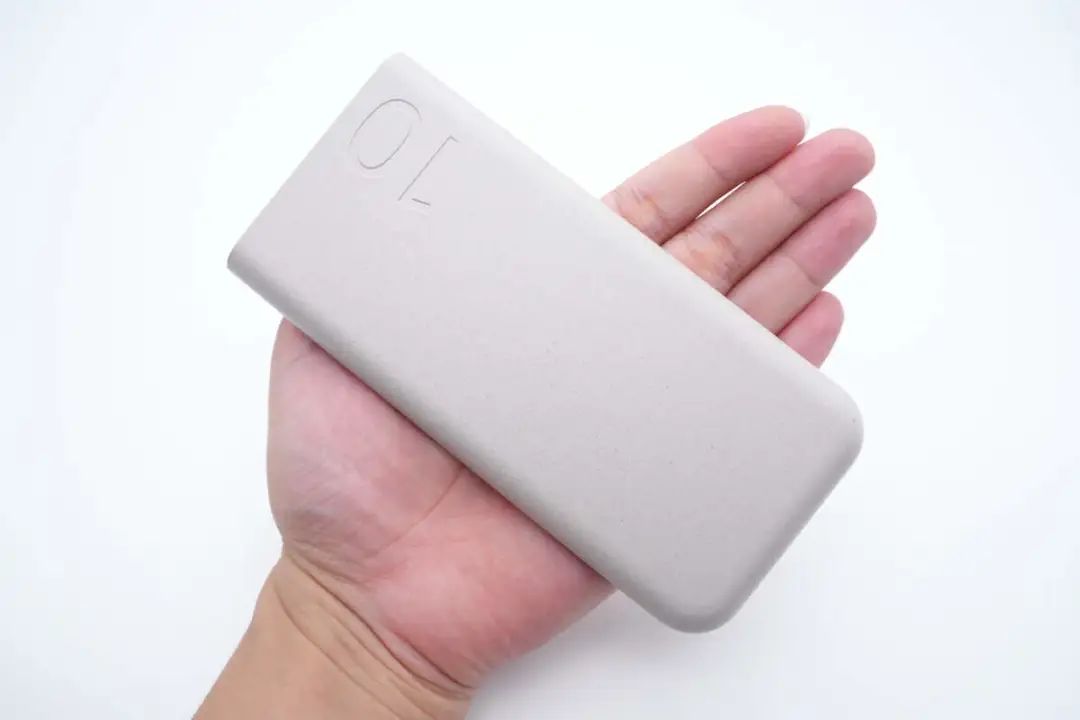

移动电源拿在手上的大小直观感受。

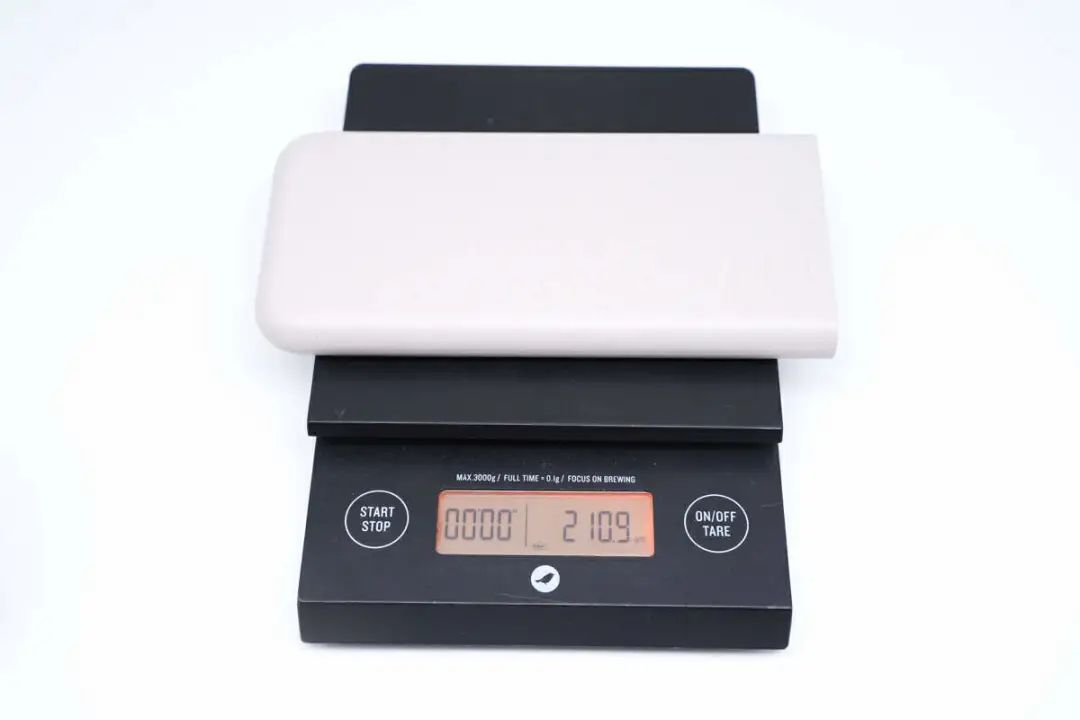

另外测得产品净重约为211g。

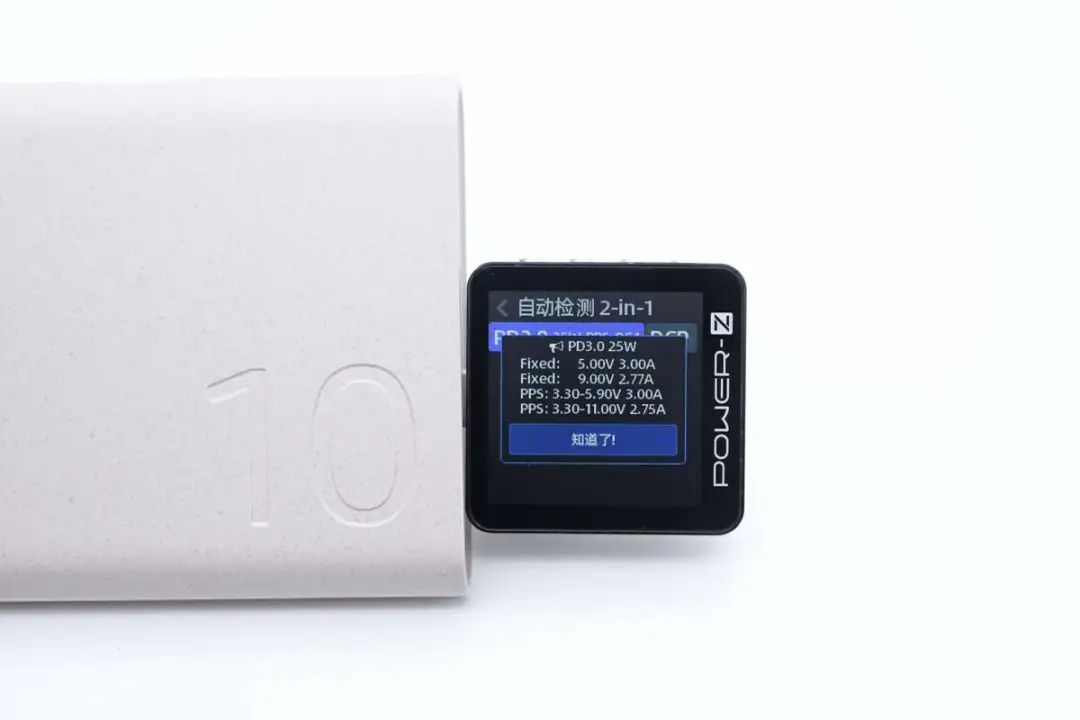

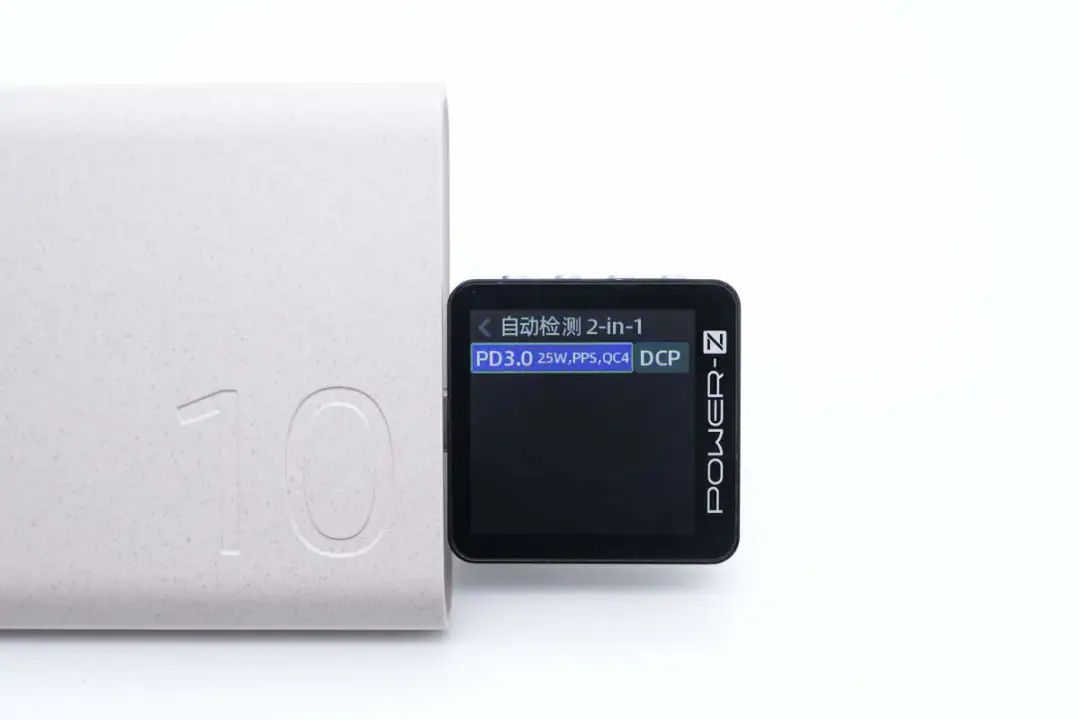

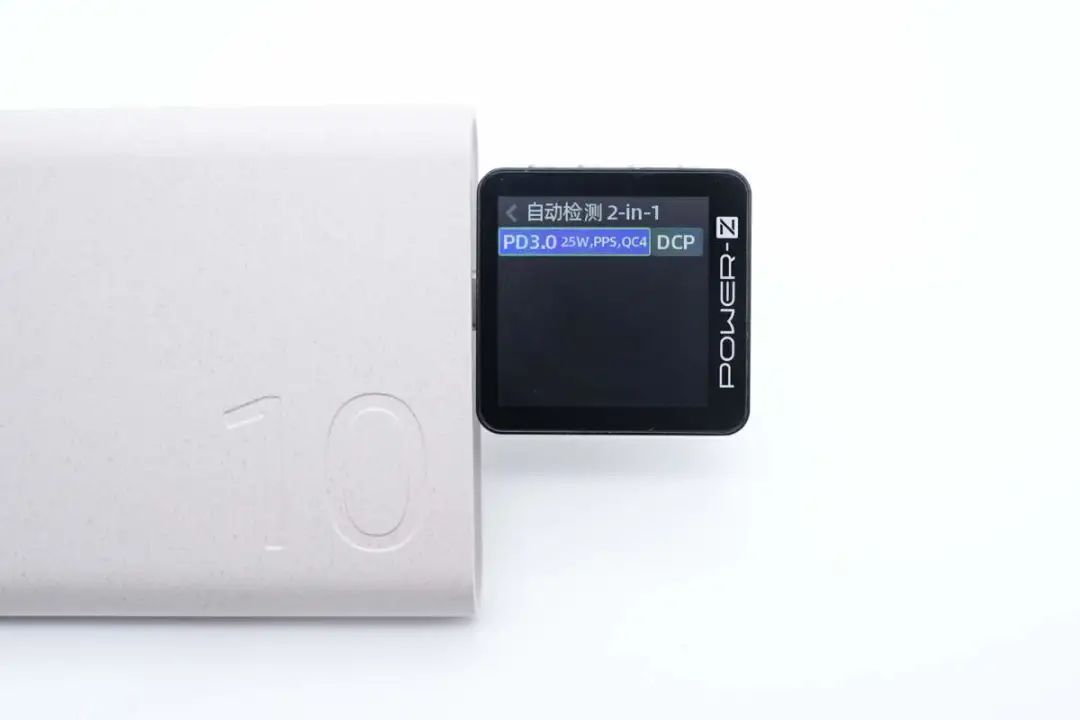

使用ChargerLAB POWER-Z KM003C测得其中USB-C1口支持PD3.0、PPS、QC4、DCP充电协议。

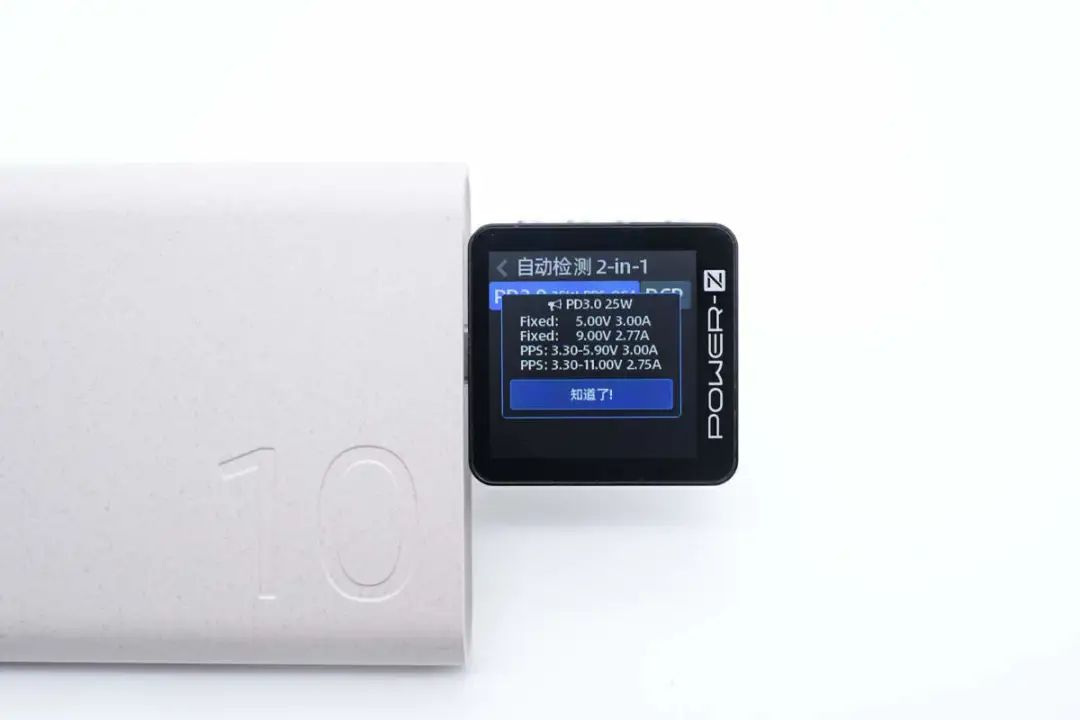

并且具备5V3A、9V2.77A两组固定电压档位，以及3.3-5.9V3A、3.3-11V2.75A两组PPS电压档位。
测得USB-C2口兼容协议相同。
此外PDO报文也完全一样，两个USB-C口接口性能一样，支持功率盲插。

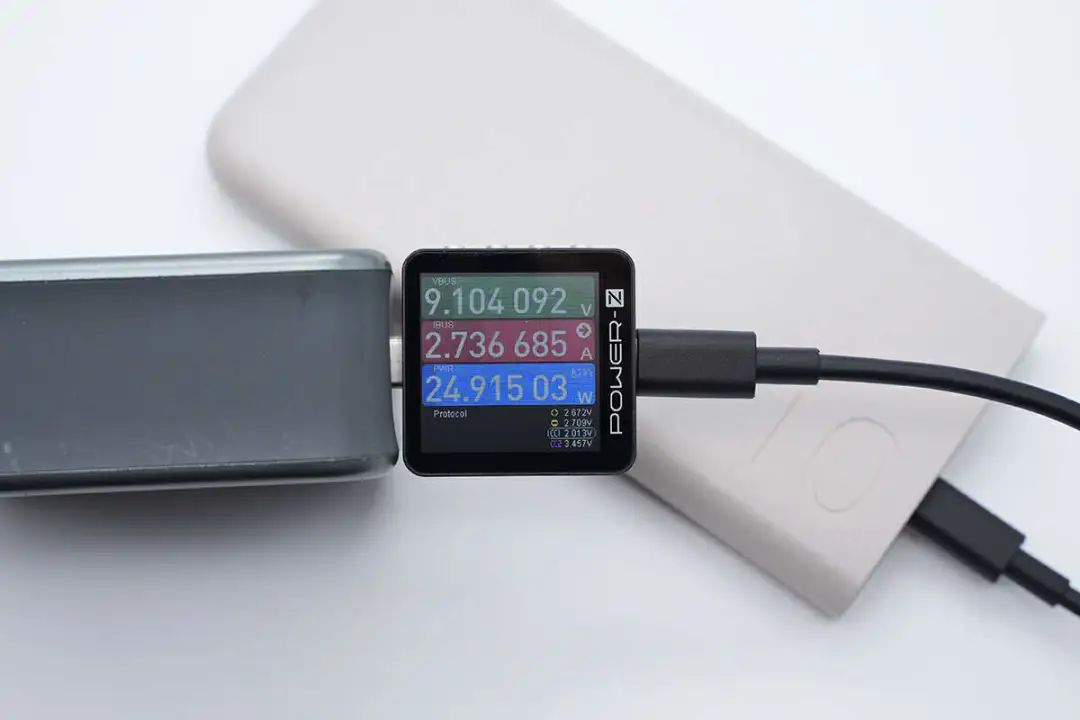

给三星这款移动电源充电，实测充电功率为9.1V 2.74A 24.91W。

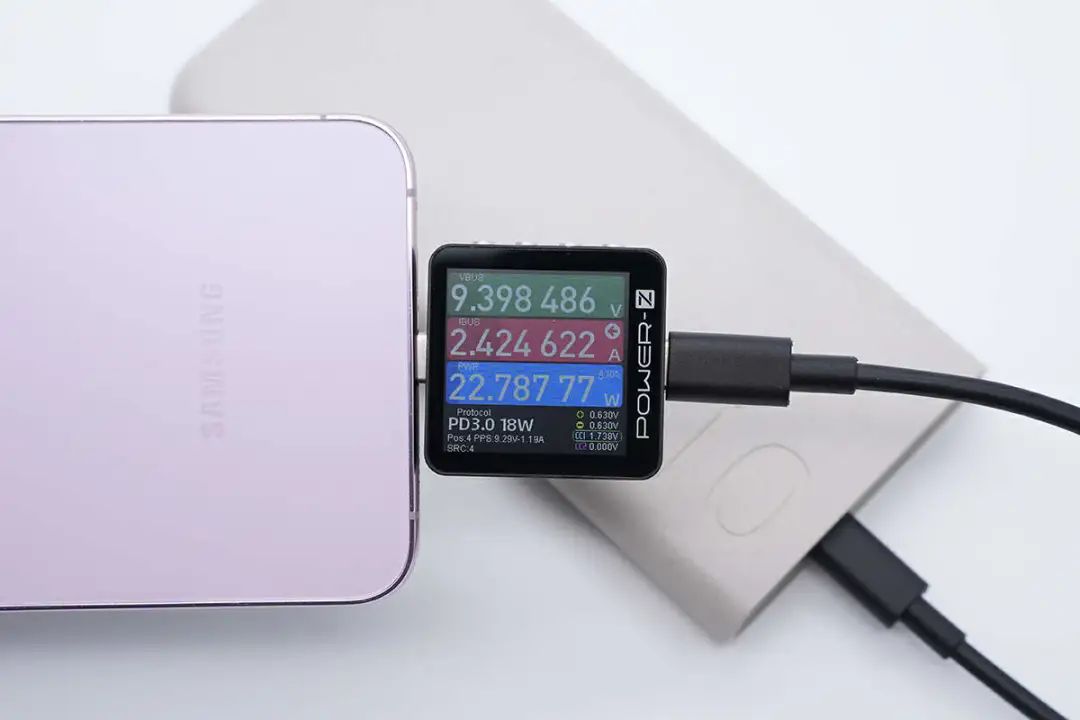

使用移动电源给三星 S23+ 手机充电，实测充电功率为9.4V 2.42A 22.79W。

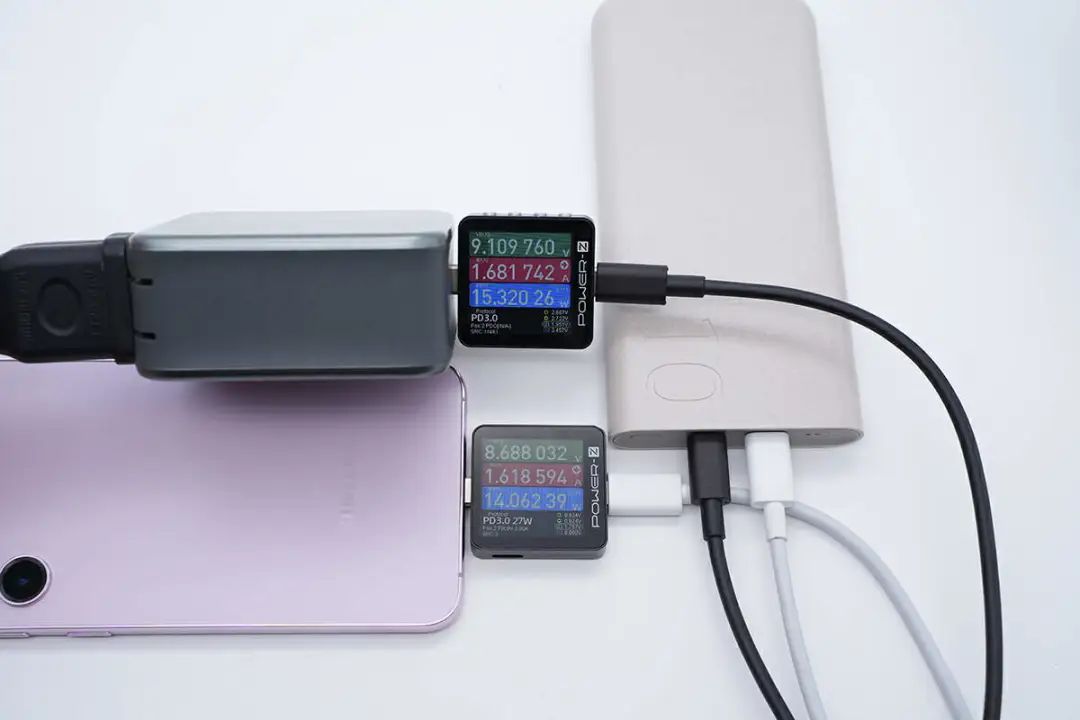

边给三星移动电源充电，以及同时通过移动电源给三星 S23+ 手机充电，实测功率分别为15.32W和14.06W，同时开启9V快充，是业内首款一路DC-DC边充边放功能同时支持快速充电和快速放电的移动电源。
三星25W快充移动电源拆解
看完三星这款快充移动电源的外观，下面就进行拆解，一起看看内部的方案和用料。

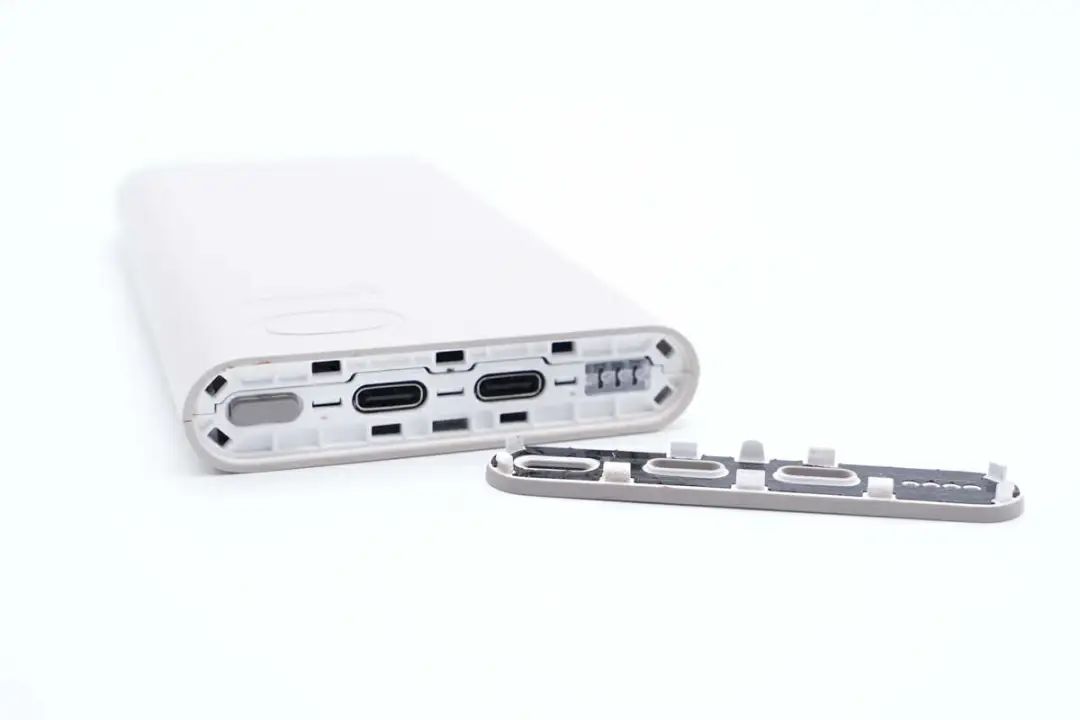

首先撬开移动电源侧面面板，面板为双面胶粘贴固定。
沿接缝撬开外壳，外壳之间通过卡扣固定。

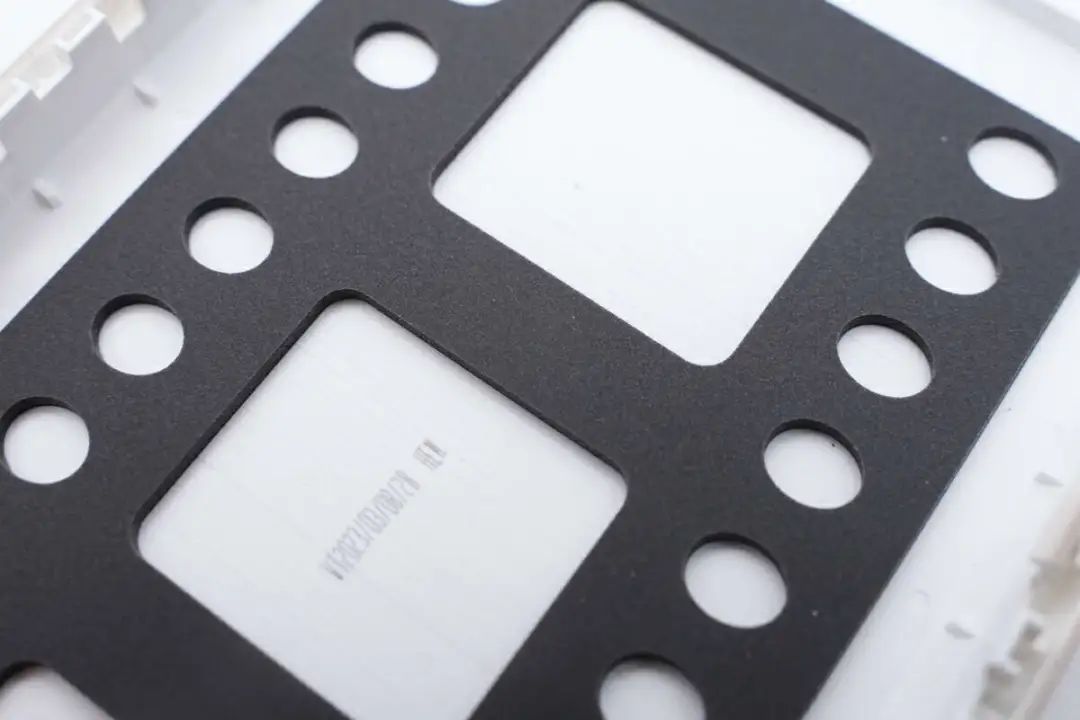

壳体内部粘贴缓冲泡棉。

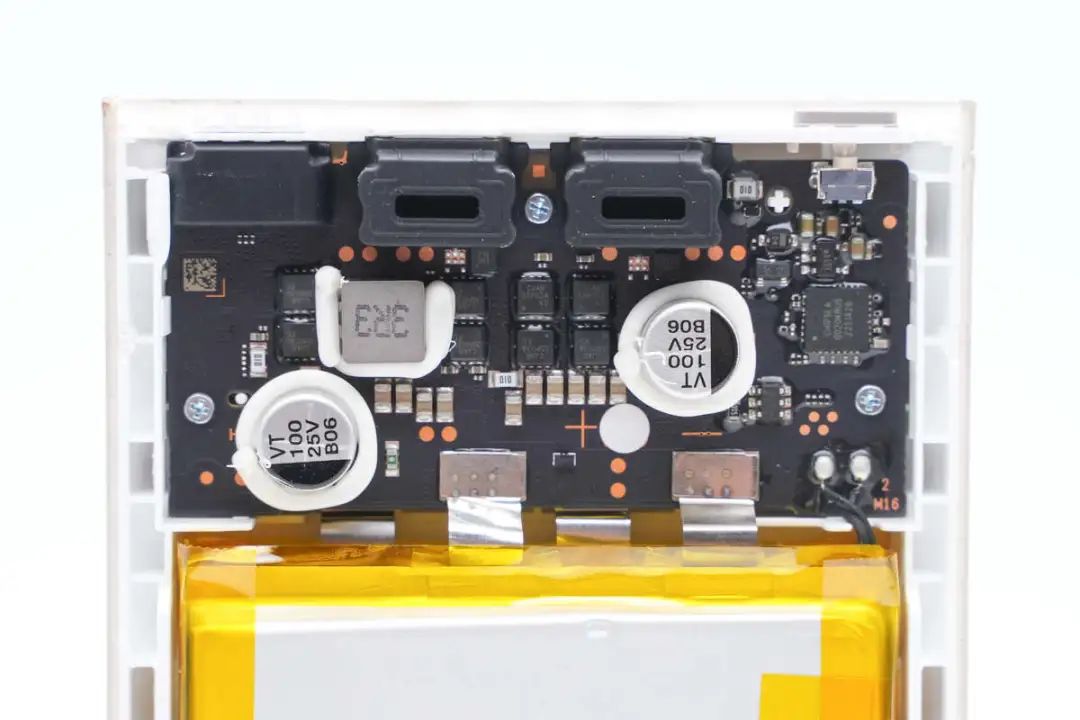

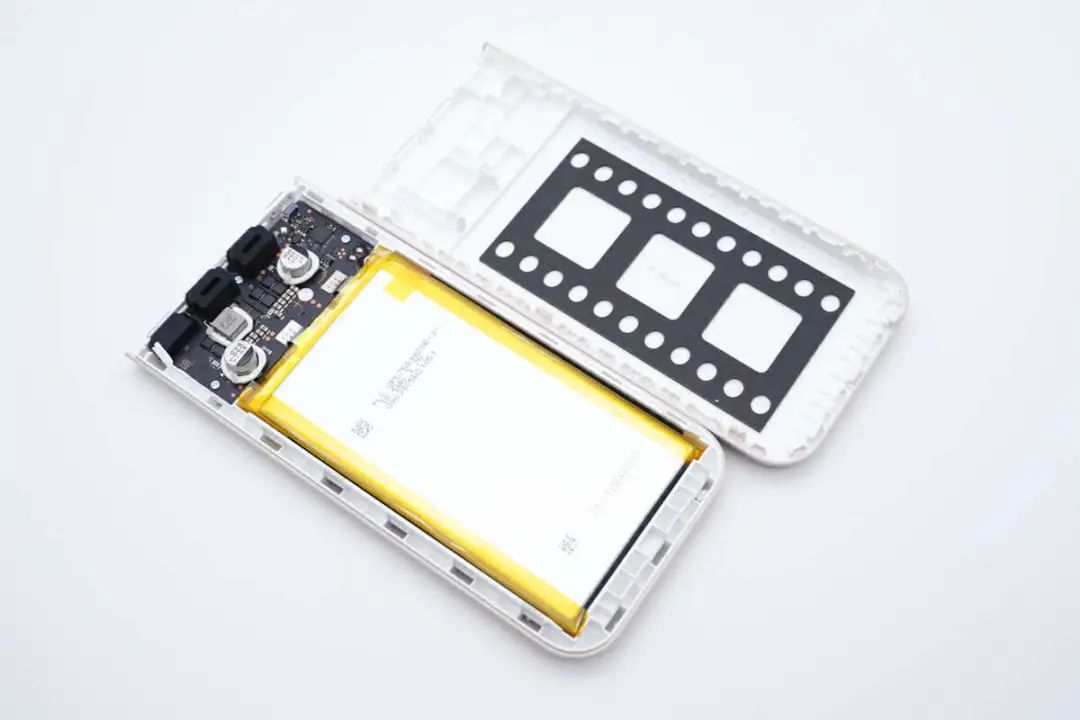

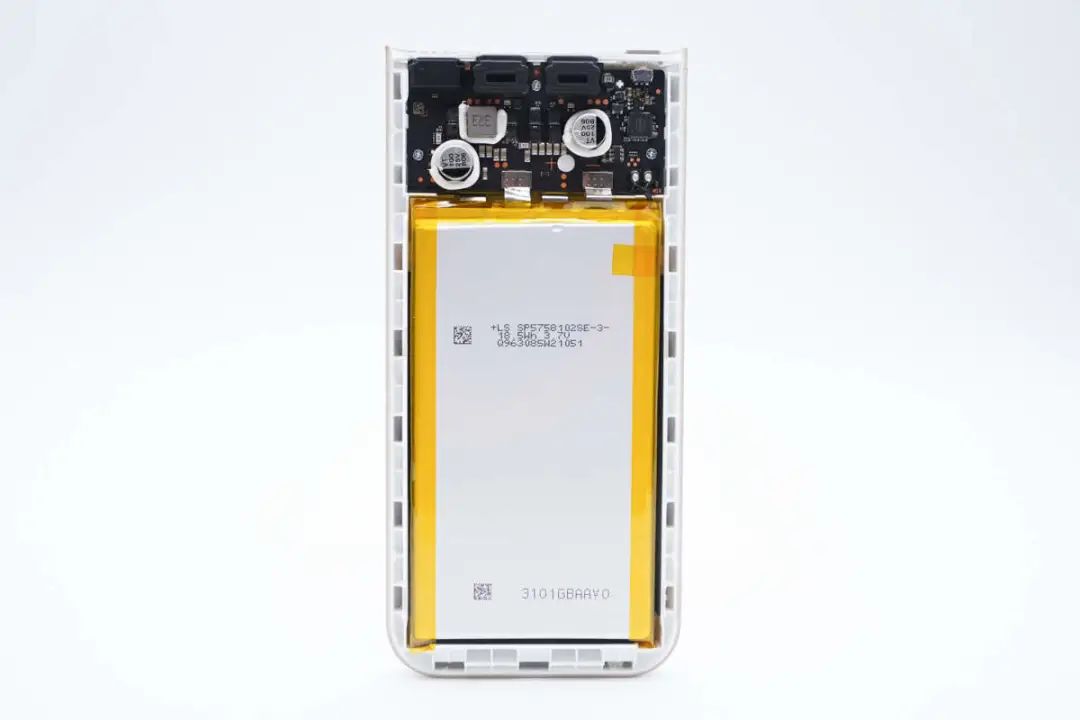

移动电源内部一览，顶部为PCBA模块，下方为电池组。
PCBA模块电容和电感涂胶加固。

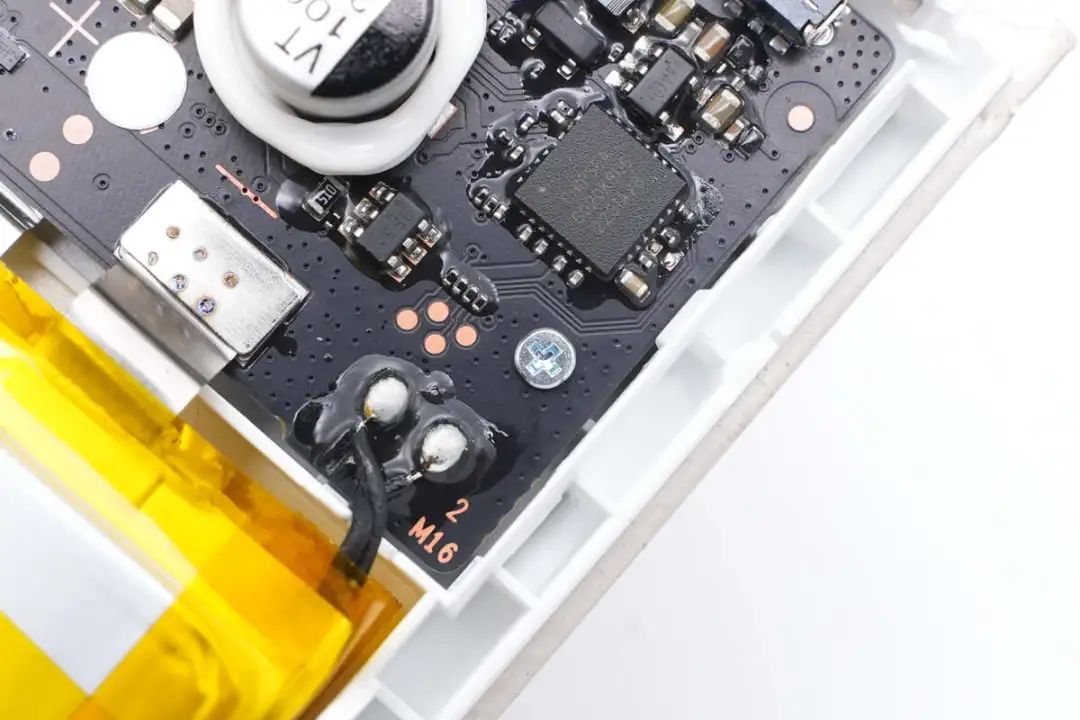

PCBA模块通过螺丝固定。

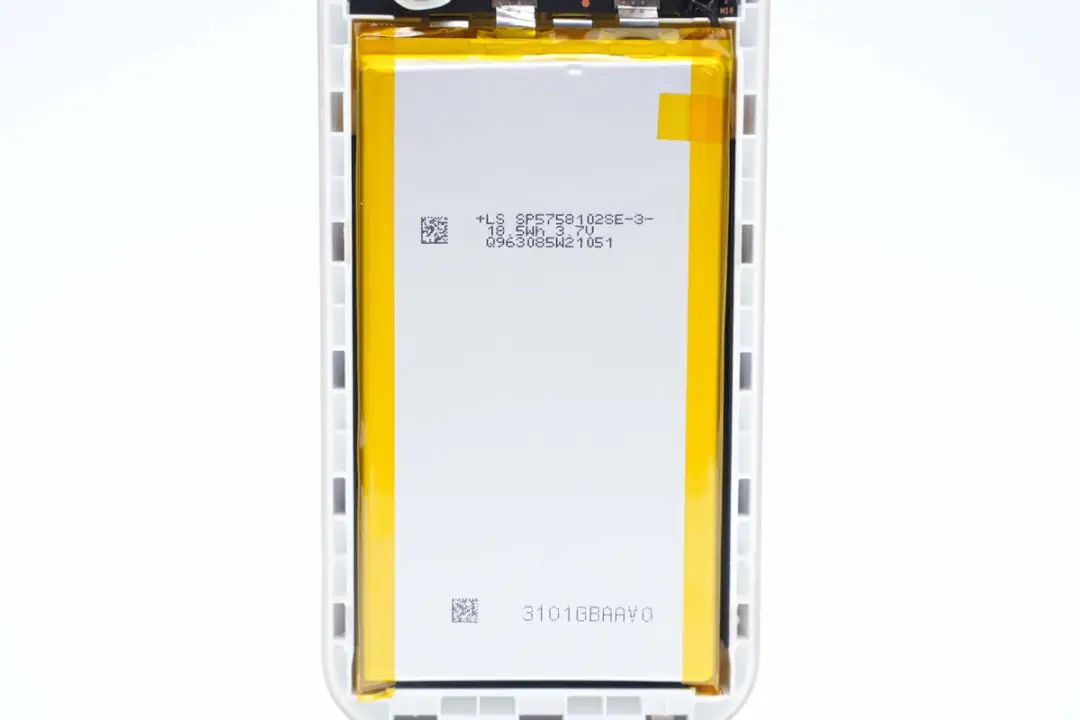

电池边缘粘贴泡棉缓冲，电池来自力神，容量为5Ah，均压3.7V，能量为18.5Wh，使用两片串联。

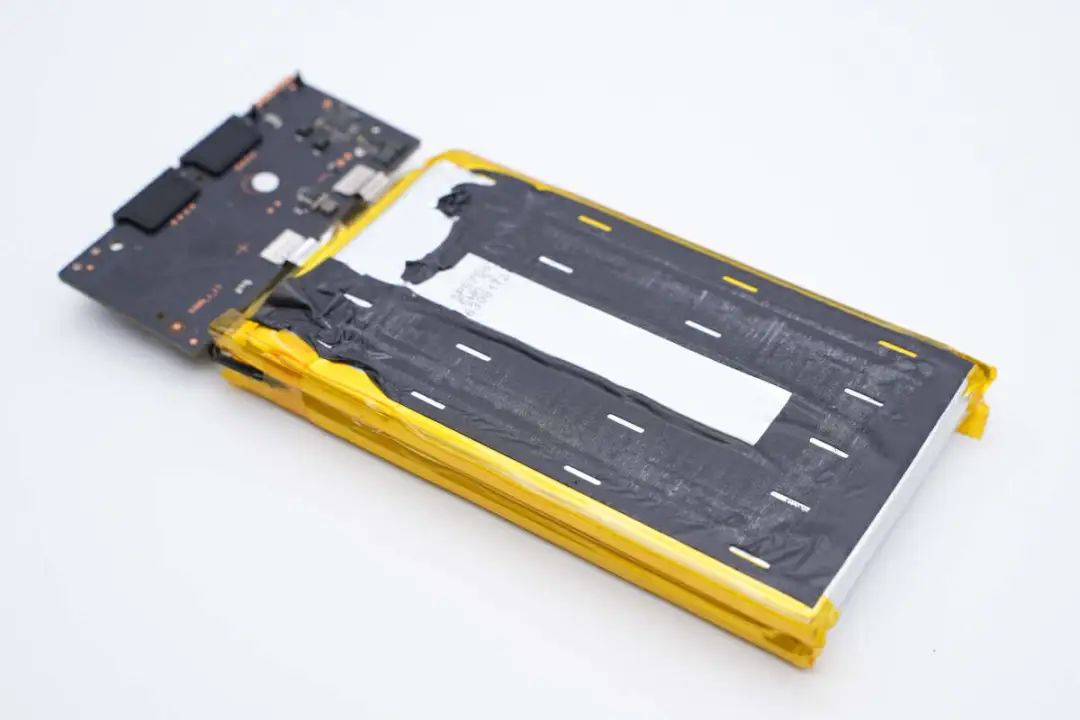

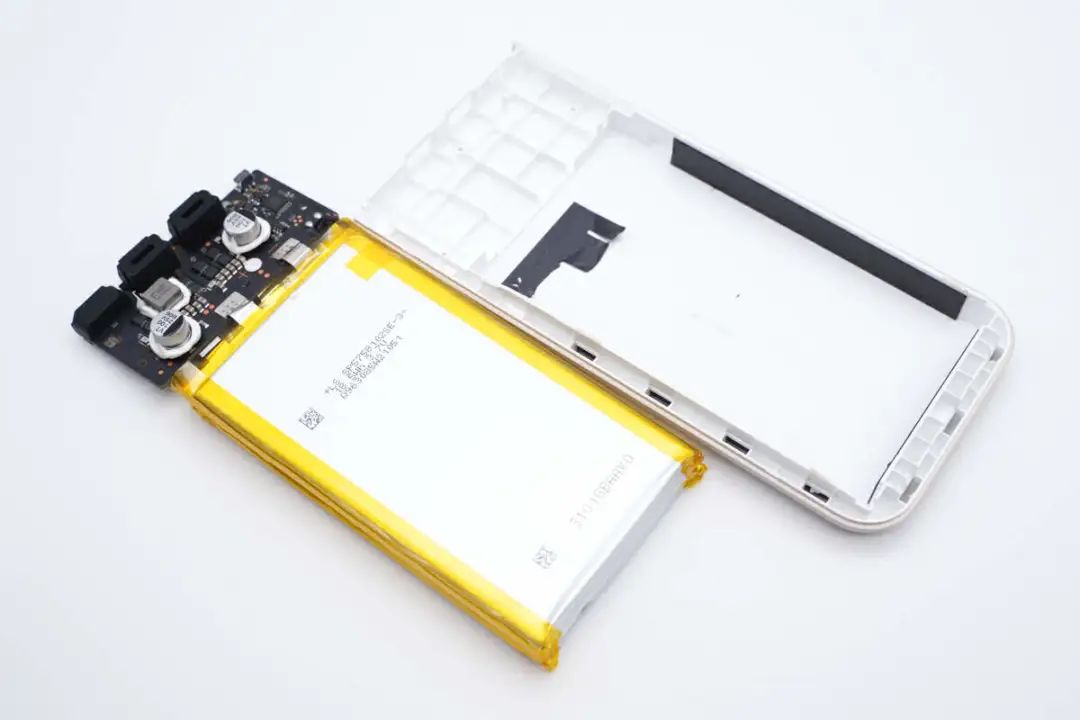

从壳体中取出电池组和PCBA模块。

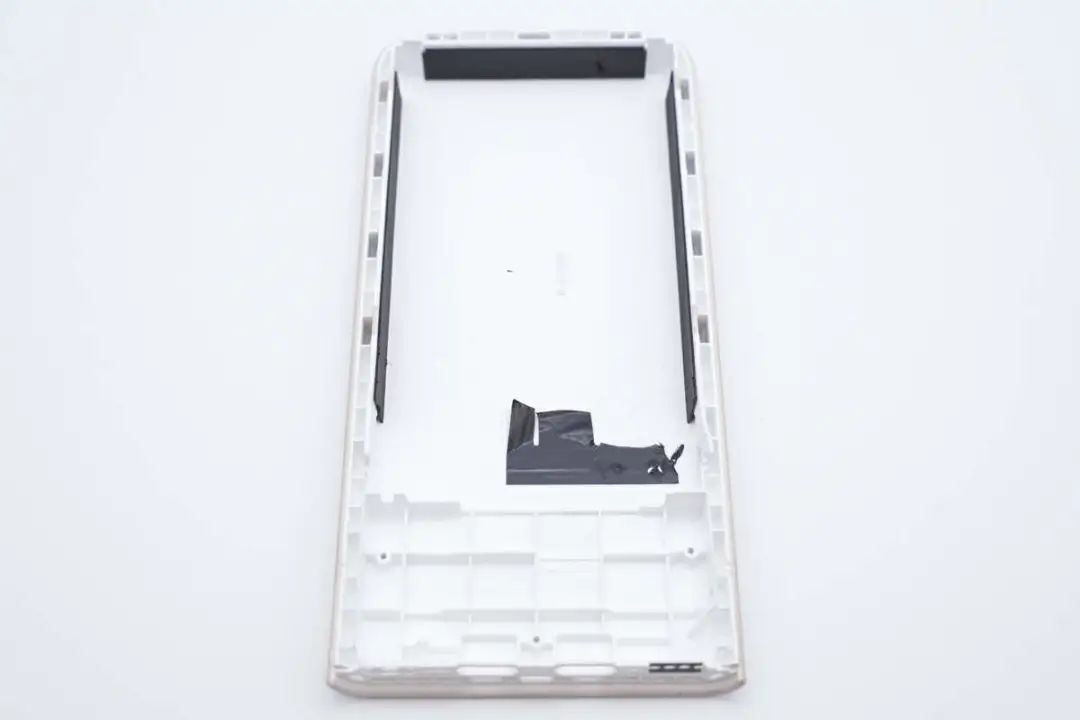

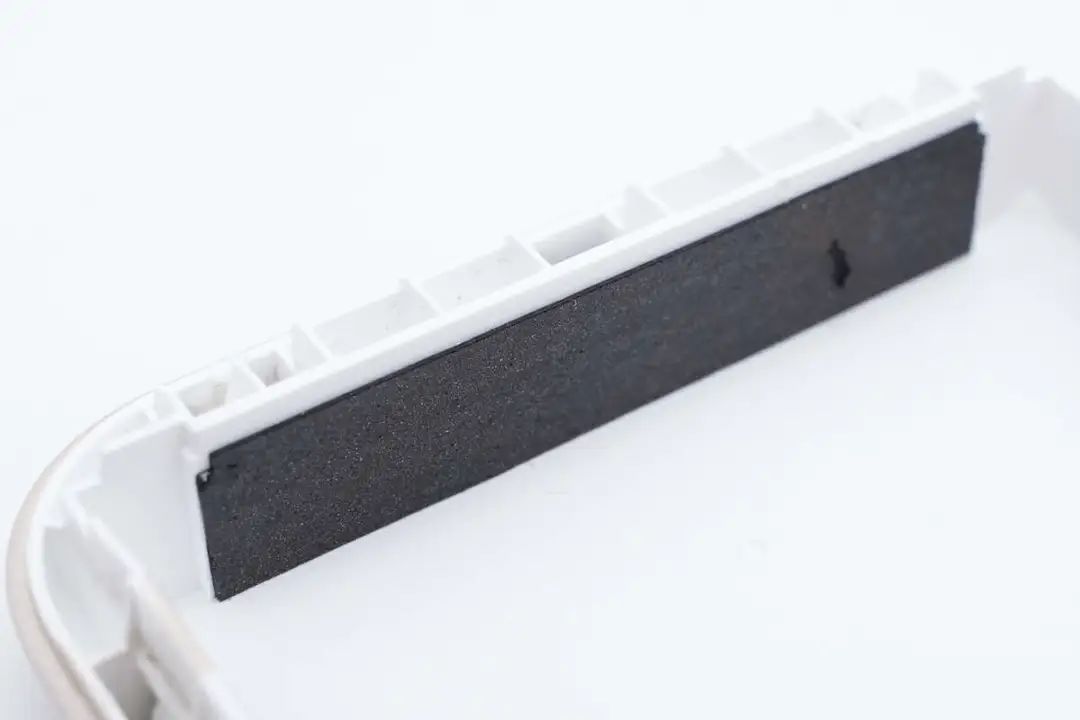

壳体内部对应电池边缘粘贴泡棉胶。
泡棉胶用于填充电池与壳体之间的空隙，起到缓冲作用。
电池背面粘贴双面胶固定。

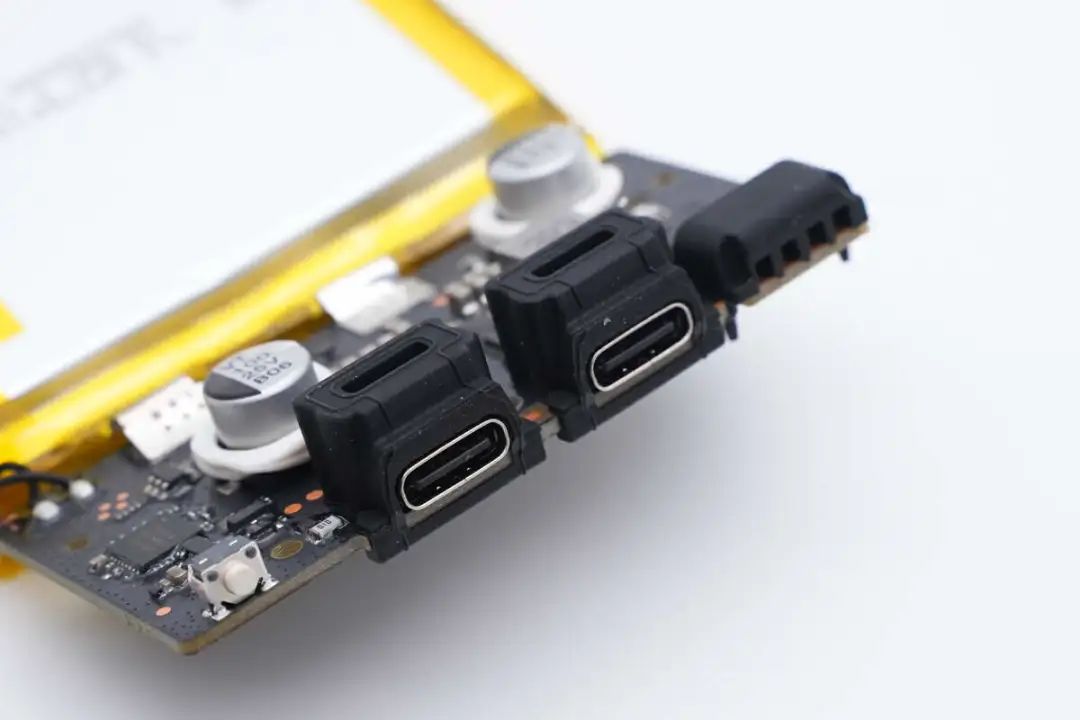

USB-C母座粘贴橡胶套密封防尘，电量指示灯也粘贴橡胶罩遮光。

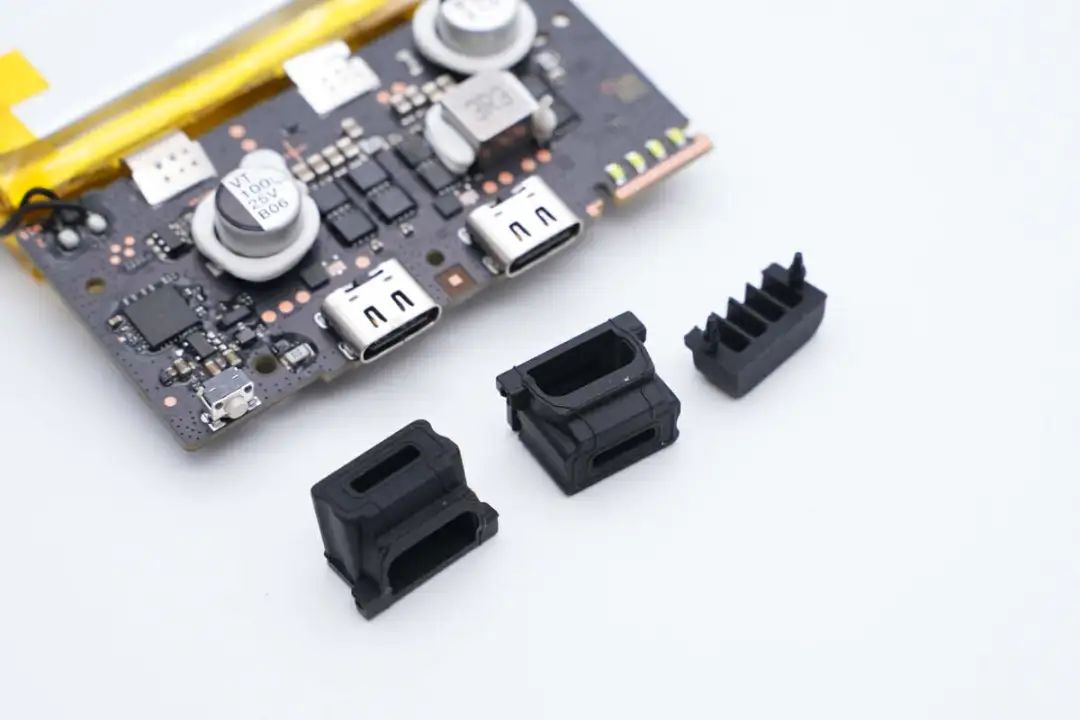

取下USB-C母座和电量指示灯上面的橡胶套。

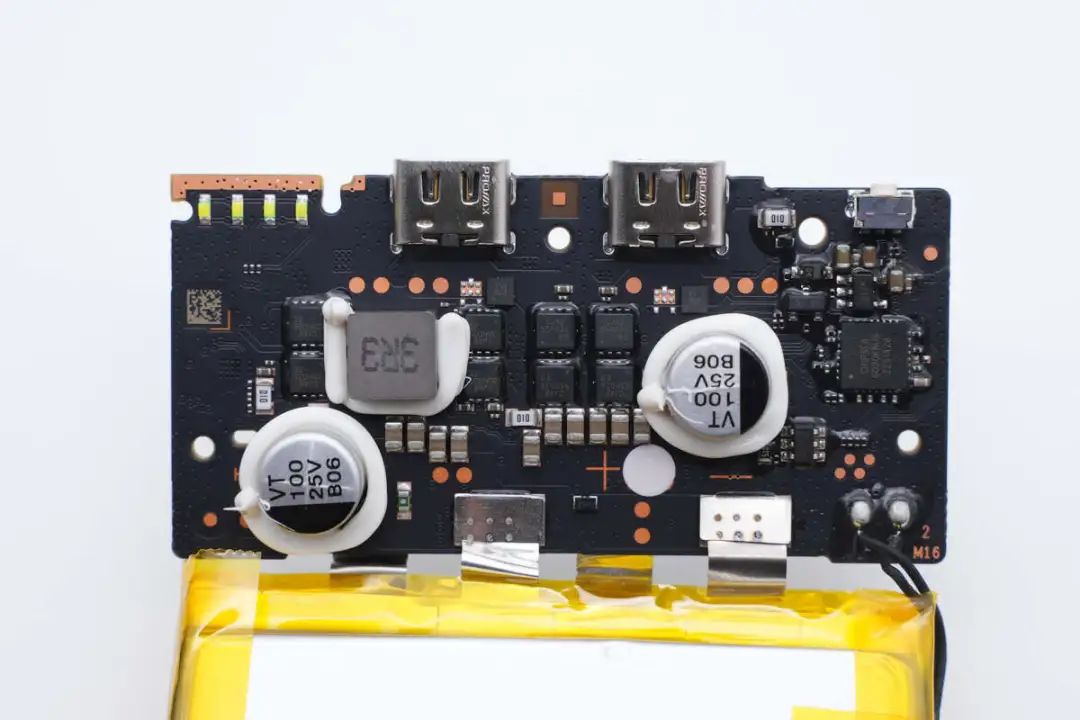

PCBA模块正面一览，焊接输入输出滤波电容，同步升降压开关管和升降压电感，用于两个USB-C接口切换的开关管和协议芯片。

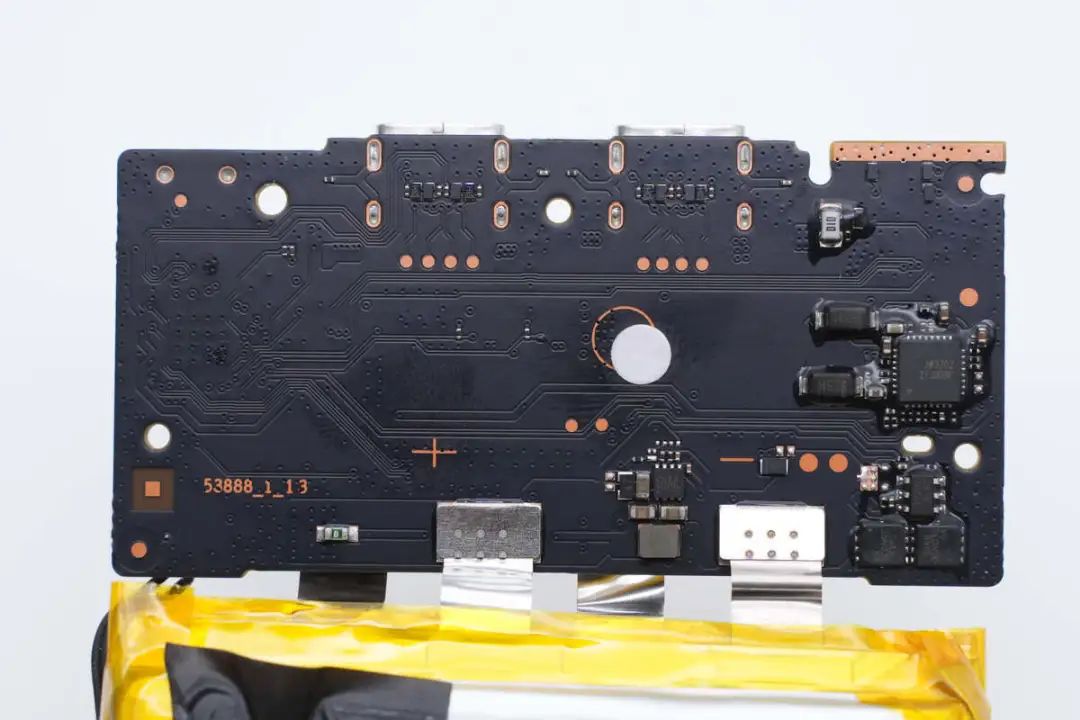

背面焊接电池均衡芯片，电池保护芯片和保护管，同步升降压控制器。

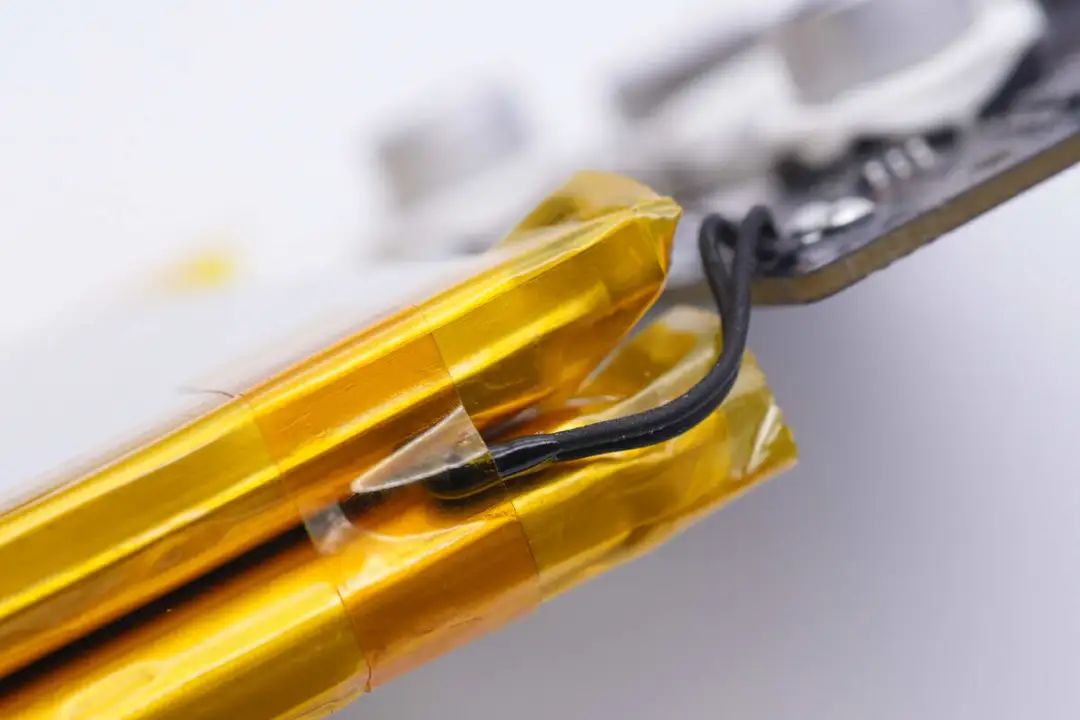

电池侧面固定热敏电阻用于检测电池温度。

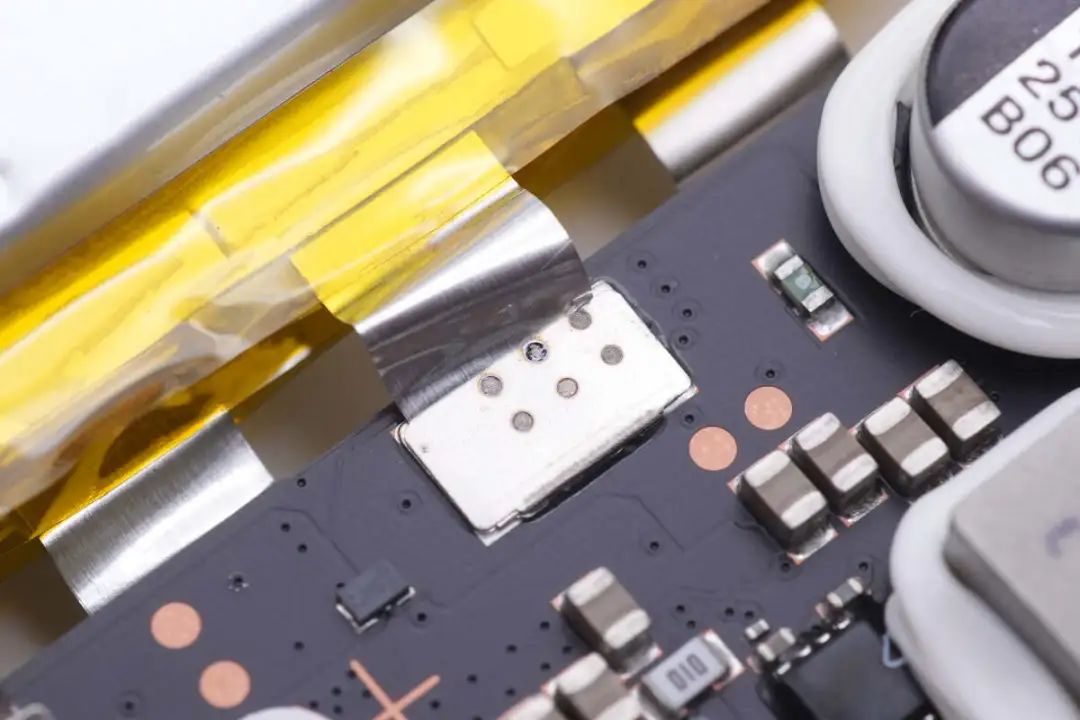

电池正负极通过点焊连接。

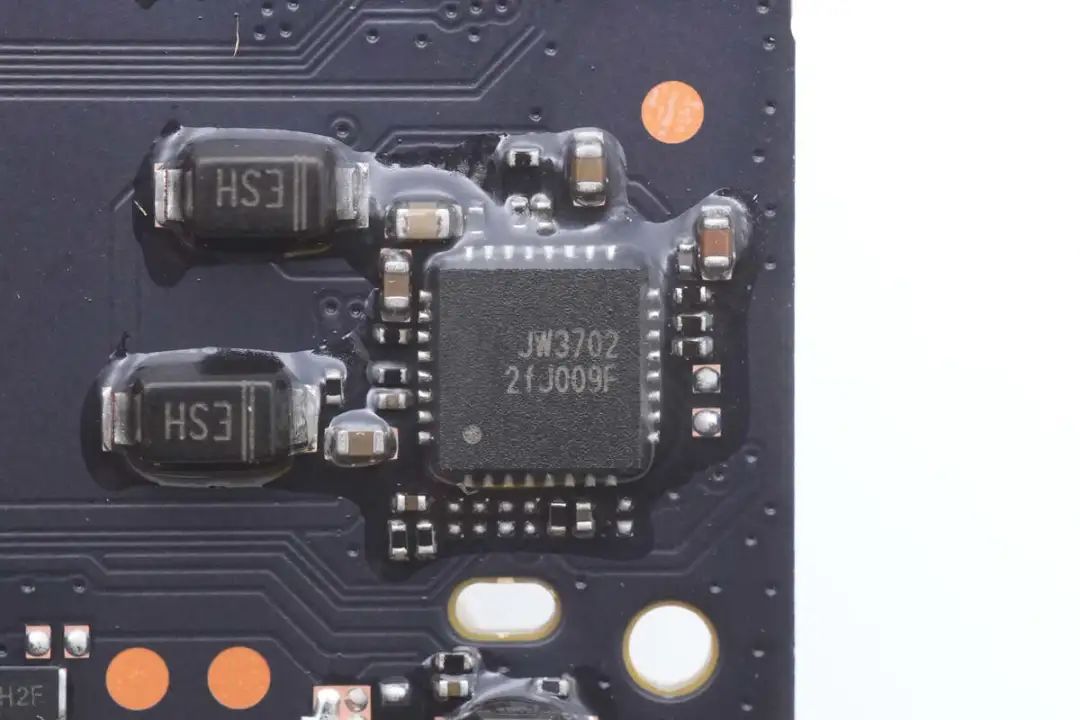

移动电源同步升降压控制器来自杰华特，型号JW3702，是一颗数字通信控制的双向四开关同步升降压控制器，支持2-4节锂电池充放电，输入电压范围为3-24V，支持2.4-24V输出电压，支持无缝模式切换，具备灵活的涓流充电，恒流和恒压充电控制。
JW3702的开关频率支持300-500KHz调节，具备I2C接口，芯片内置10位ADC用于总线和电池的电压电流检测，芯片内建完善的保护功能，采用QFN4*4-32封装。

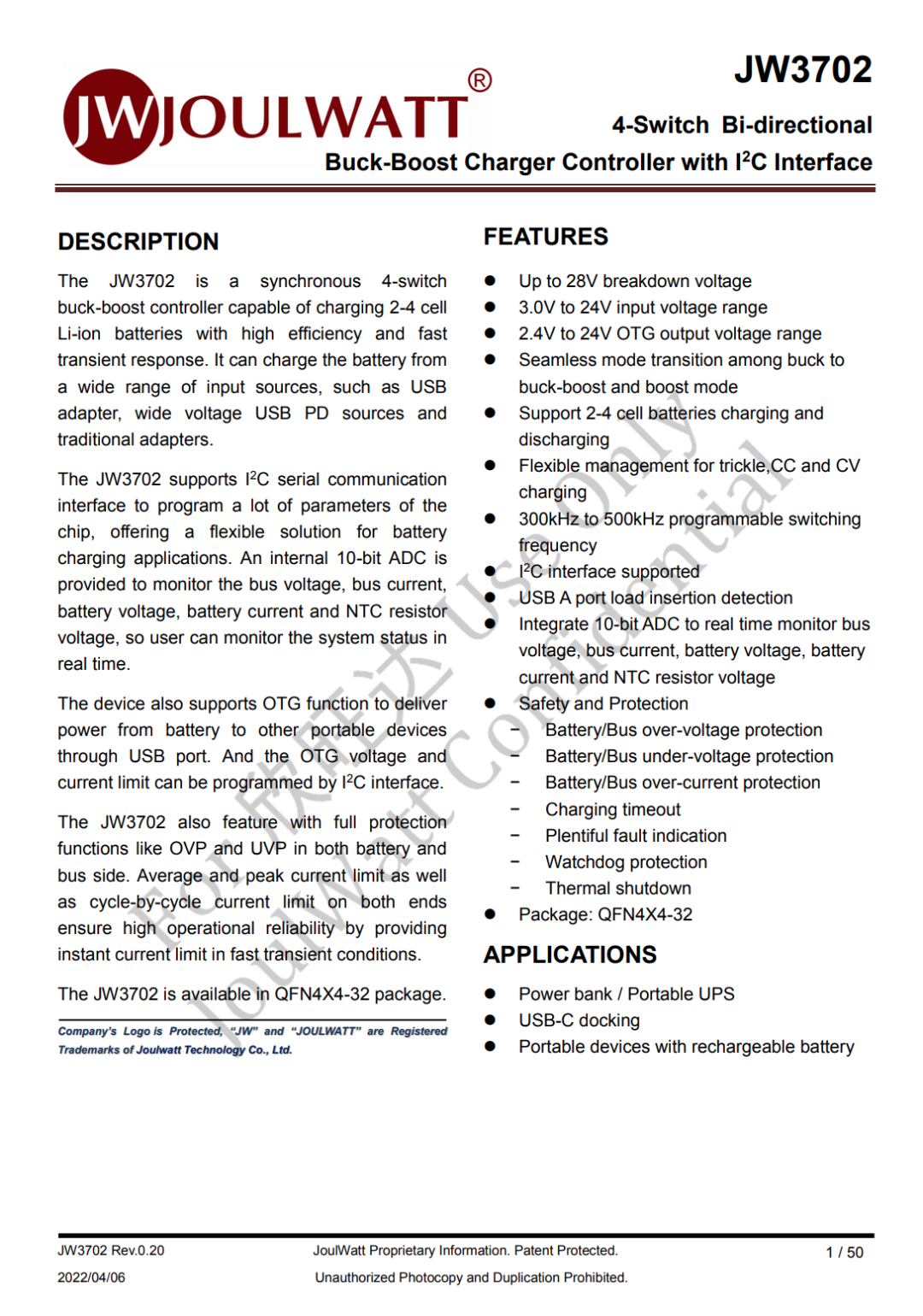

杰华特 JW3702 资料信息。

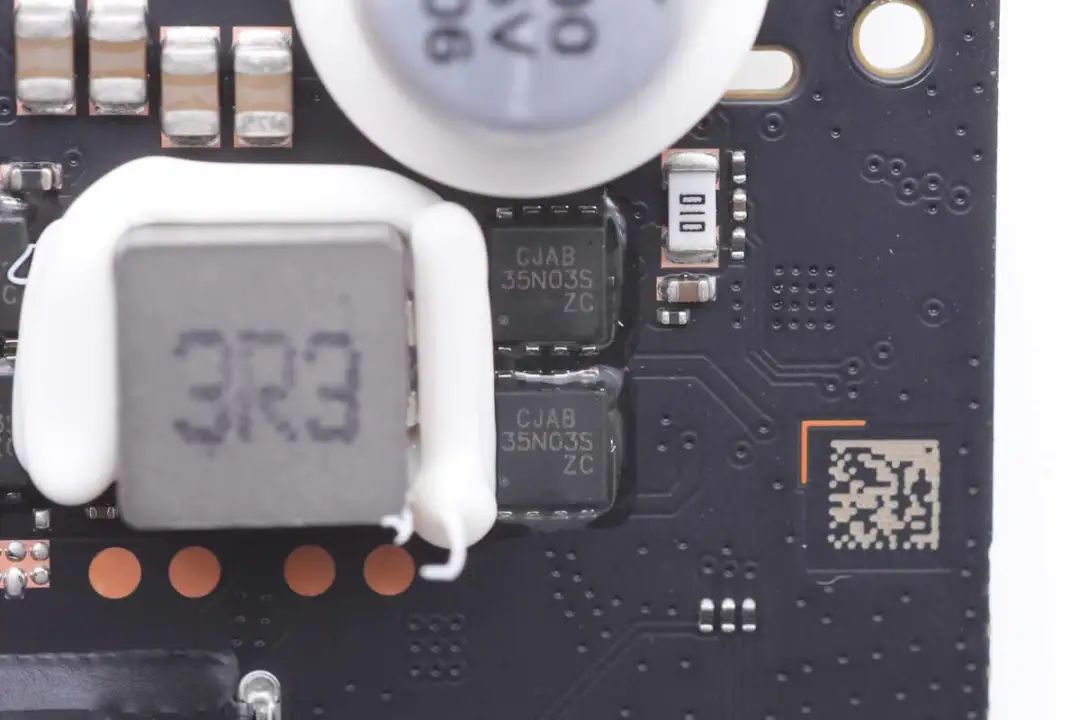

同步升降压开关管来自长晶科技，型号CJAB35N03S，是一颗耐压30V的NMOS，导阻5.2mΩ，采用PDFNWB3.3*3.3-8L封装。

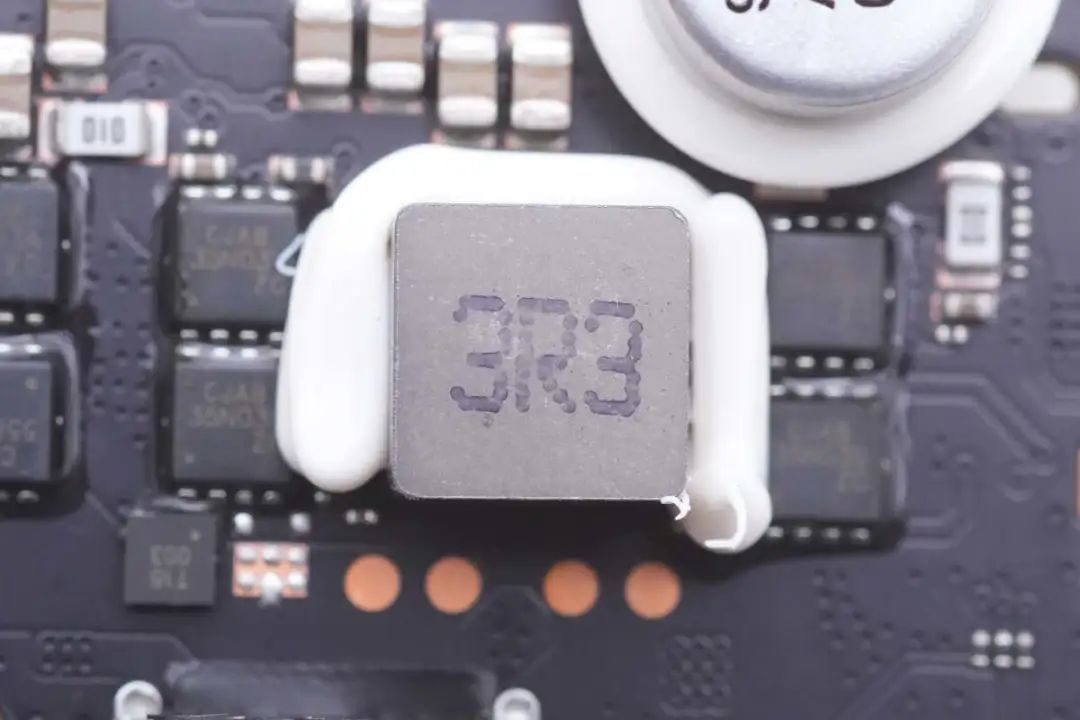

3.3μH合金升降压电感特写，边缘涂胶加固。

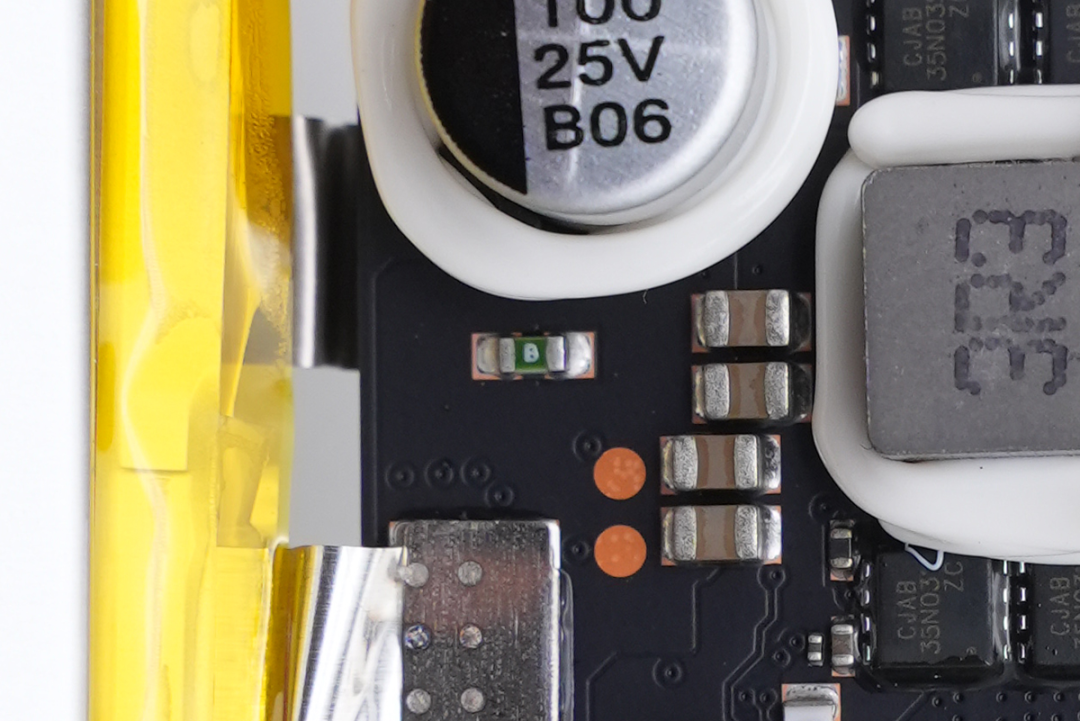

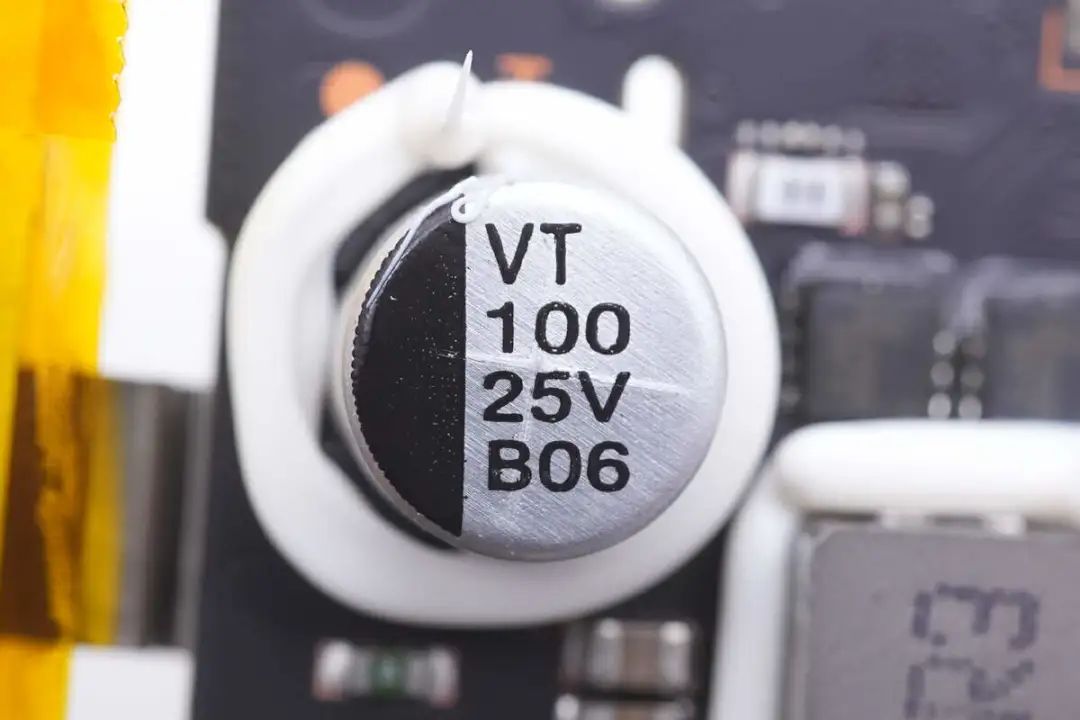

电池端滤波电解电容规格为100μF 25V。

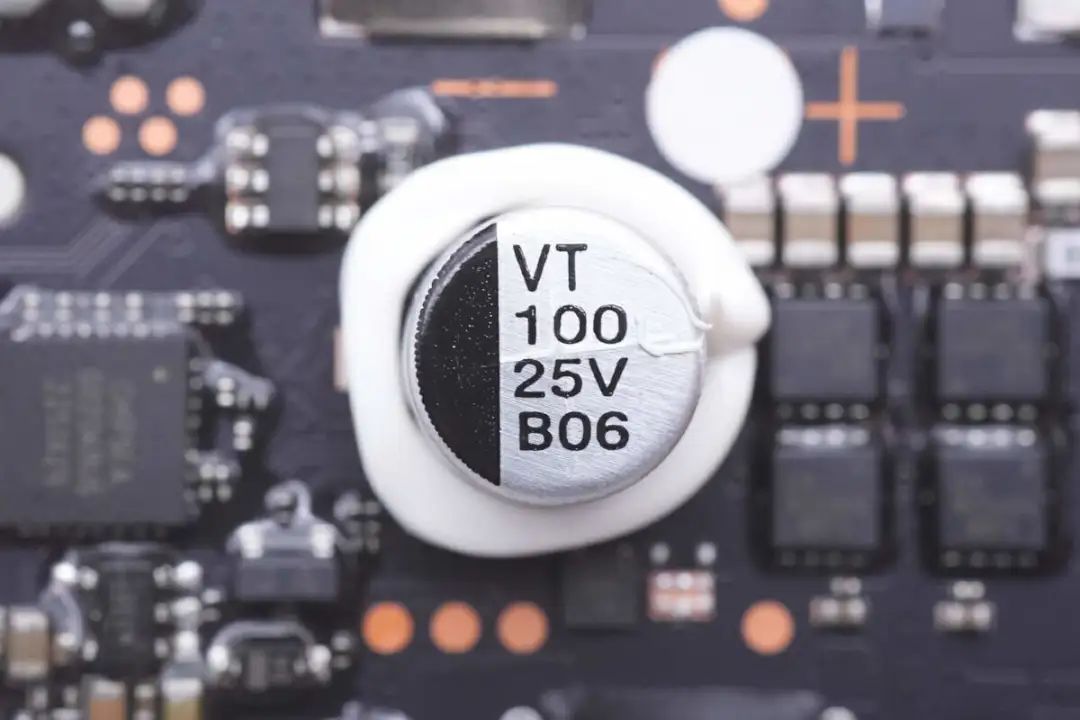

输出滤波电解电容规格相同。

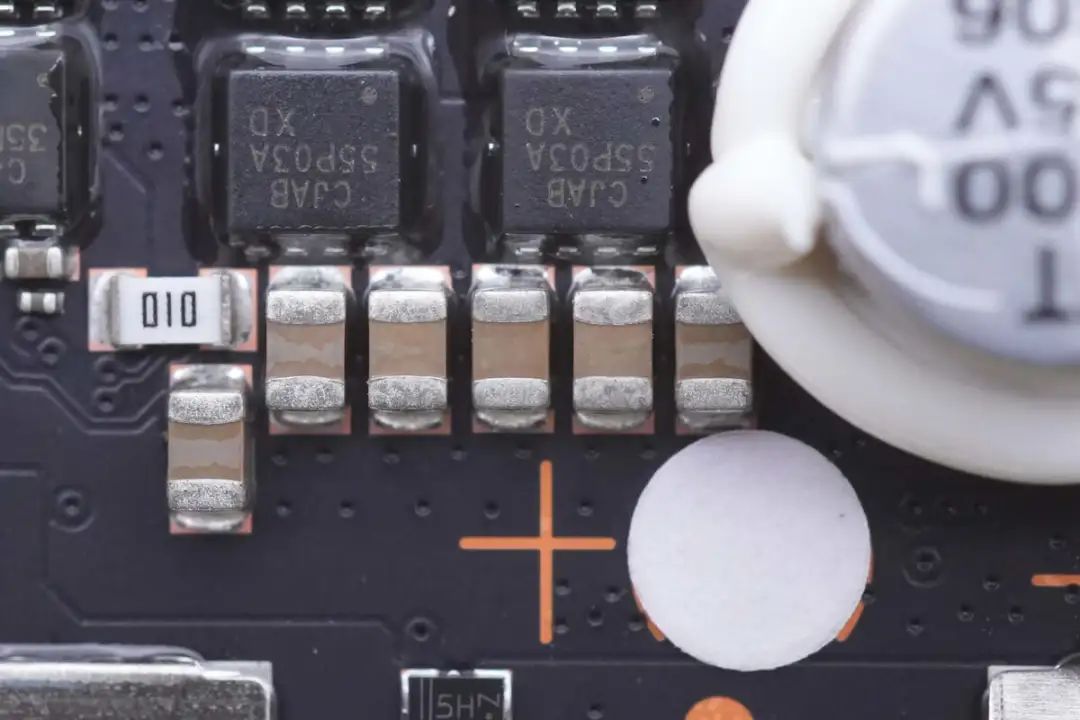

多颗并联的MLCC电容特写。

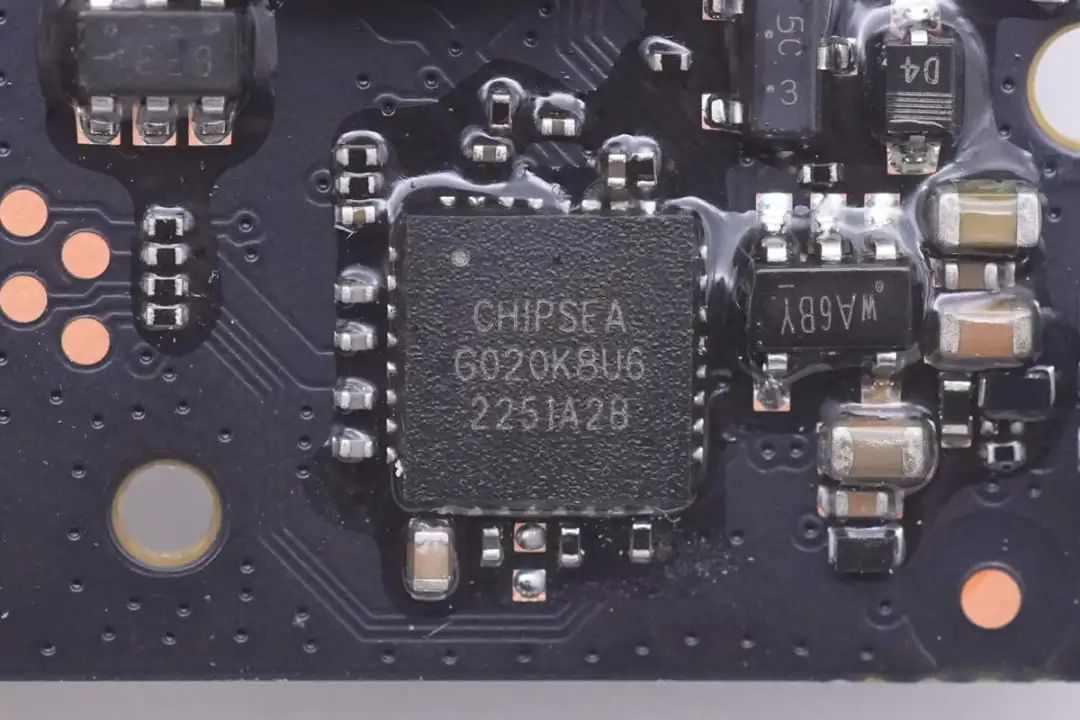

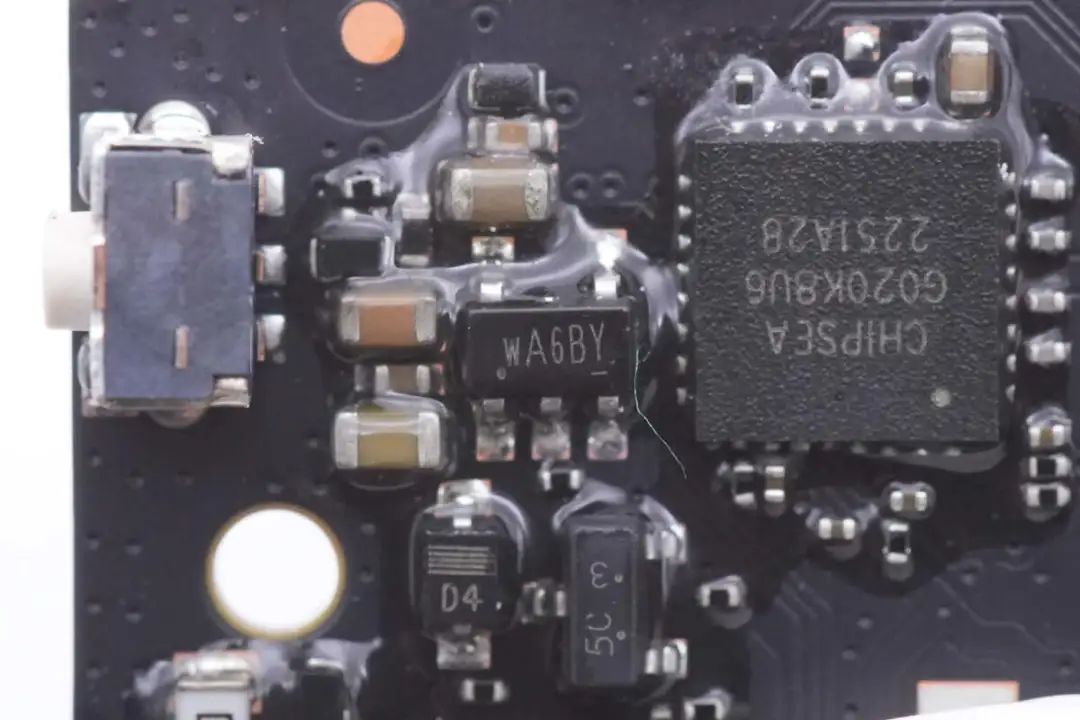

USB PD协议芯片来自芯海科技，型号CS32G020K8U6，这是国产PD快充芯片首次打入三星移动电源供应链，其意义不言而喻。

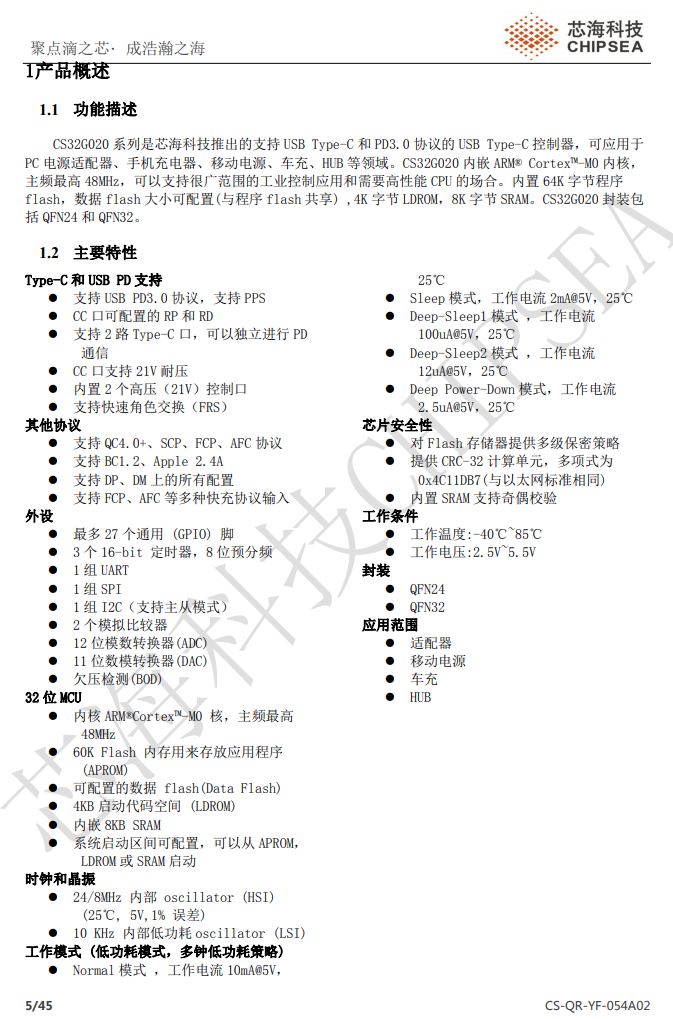

CS32G020K8U6是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。
芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。
充电头网了解到，芯海科技的快充芯片还被小米、vivo、联想、创维、极氪、小鹏、mophie、摩米士、安克、闪极、绿联等一众海内外大品牌采用，方案性能获客户一致认可。
一颗稳压芯片用于为协议芯片供电。

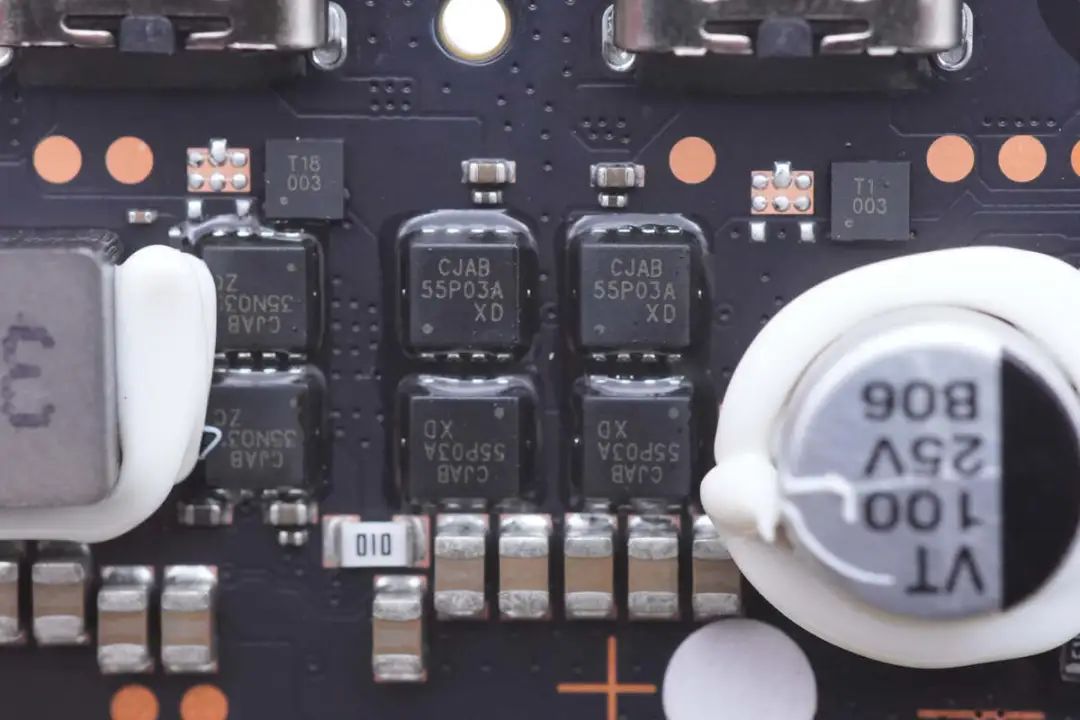

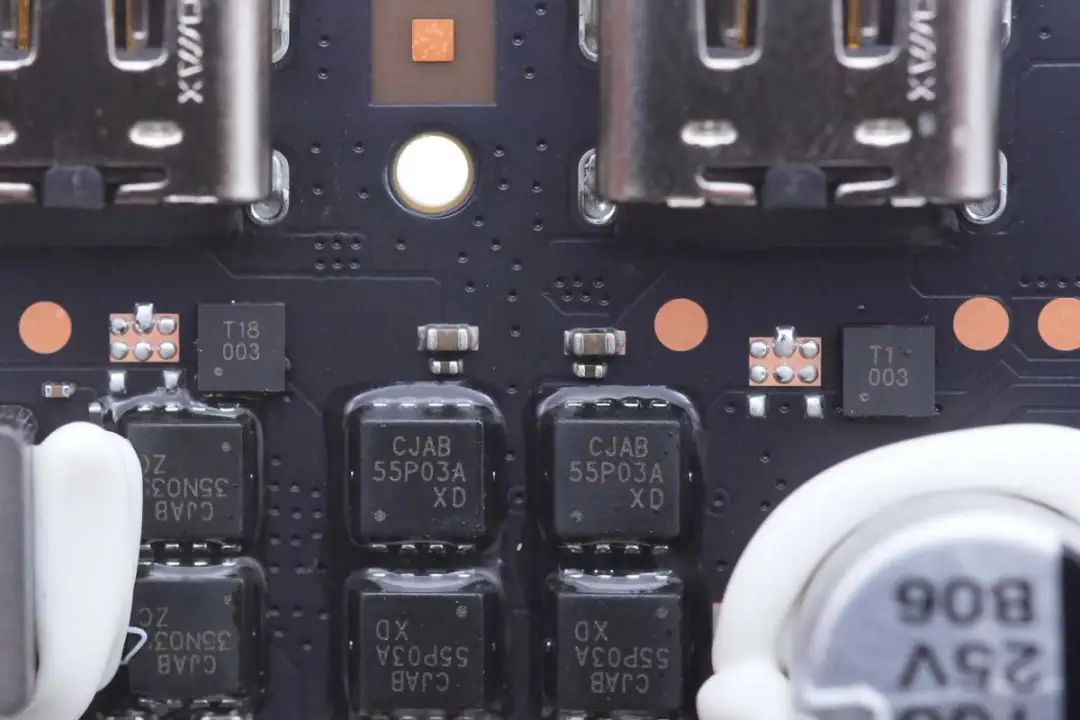

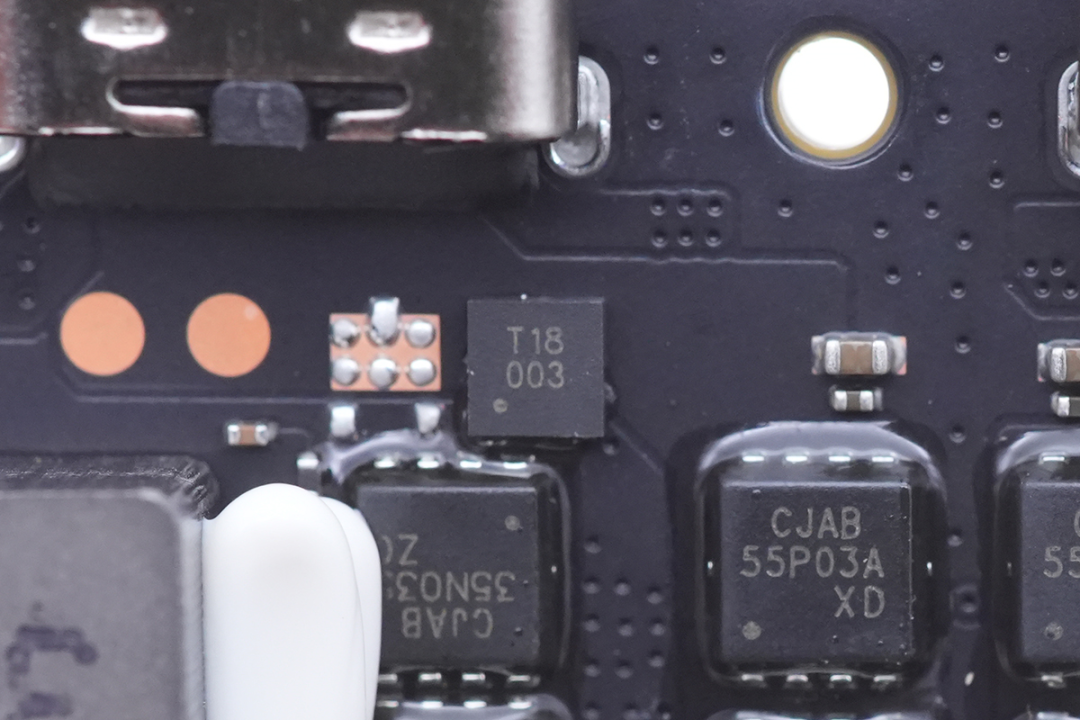

用于控制两路USB-C接口的VBUS开关管来自长晶科技，两颗对向串联，共使用四颗对应两个接口。型号为CJAB55P03A，是一颗耐压30V的PMOS，导阻为6.5mΩ，采用PDFNWB3.3*3.3-8L封装。
对应两个USB-C接口输入焊接TVS用于过压保护。
TVS来自芯导，丝印T18，实际型号PTVSHC3N18VU，最高工作电压为18V，采用DFN2*2-3L封装。

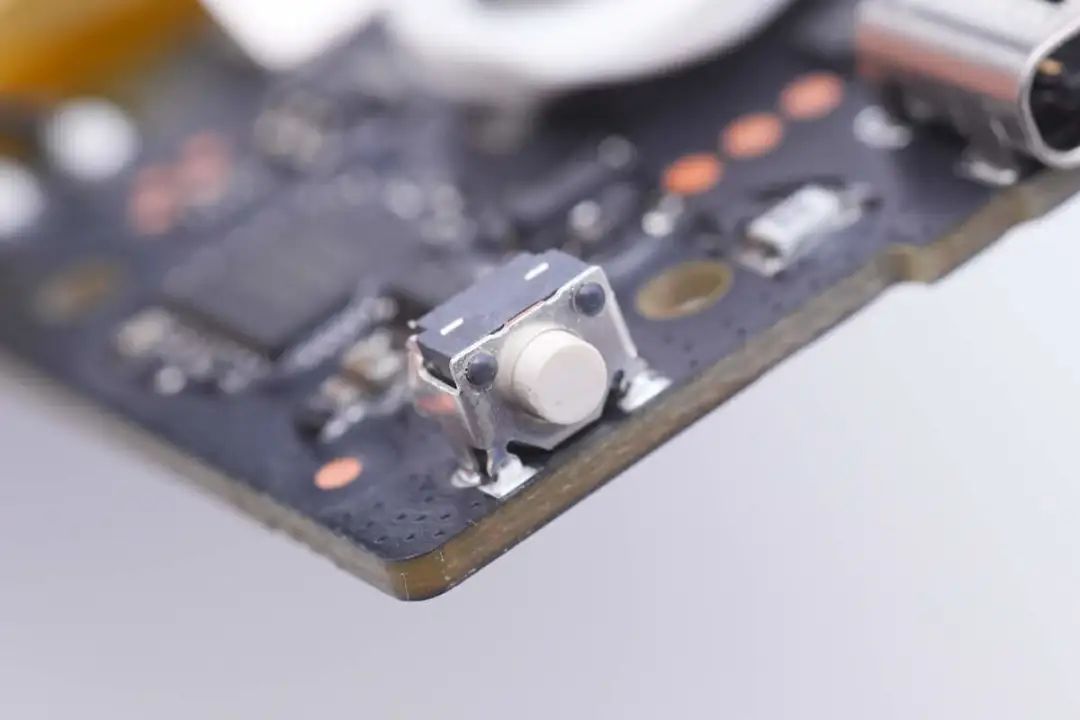

电量检测按键特写，贴片焊接。

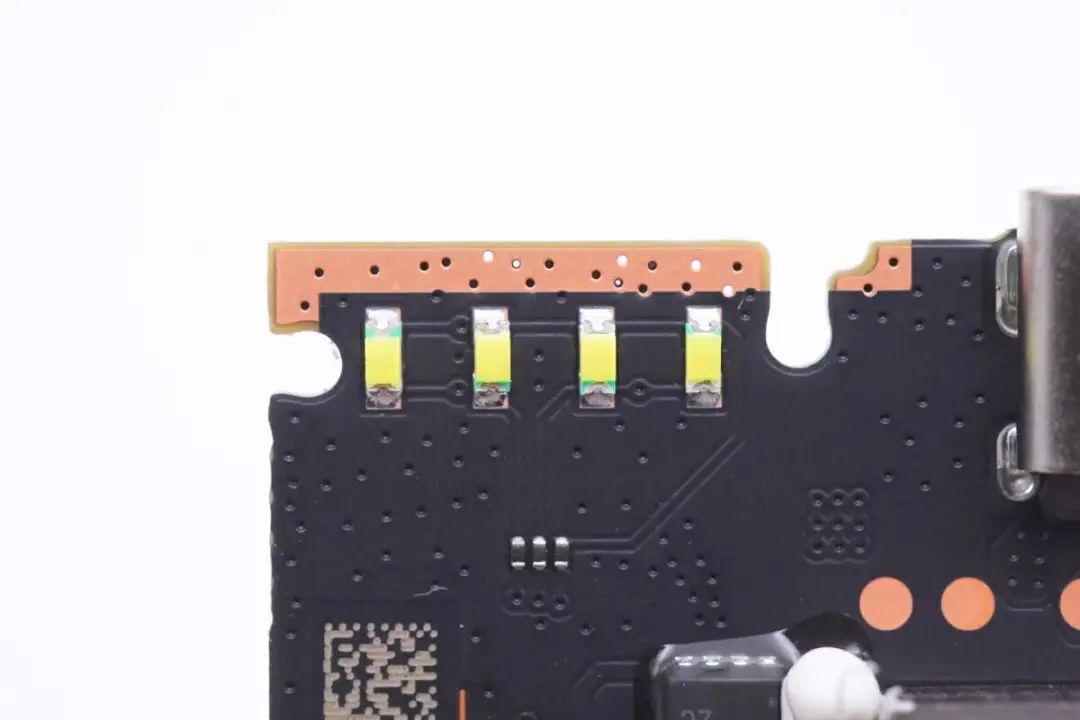

四颗电量指示灯特写。

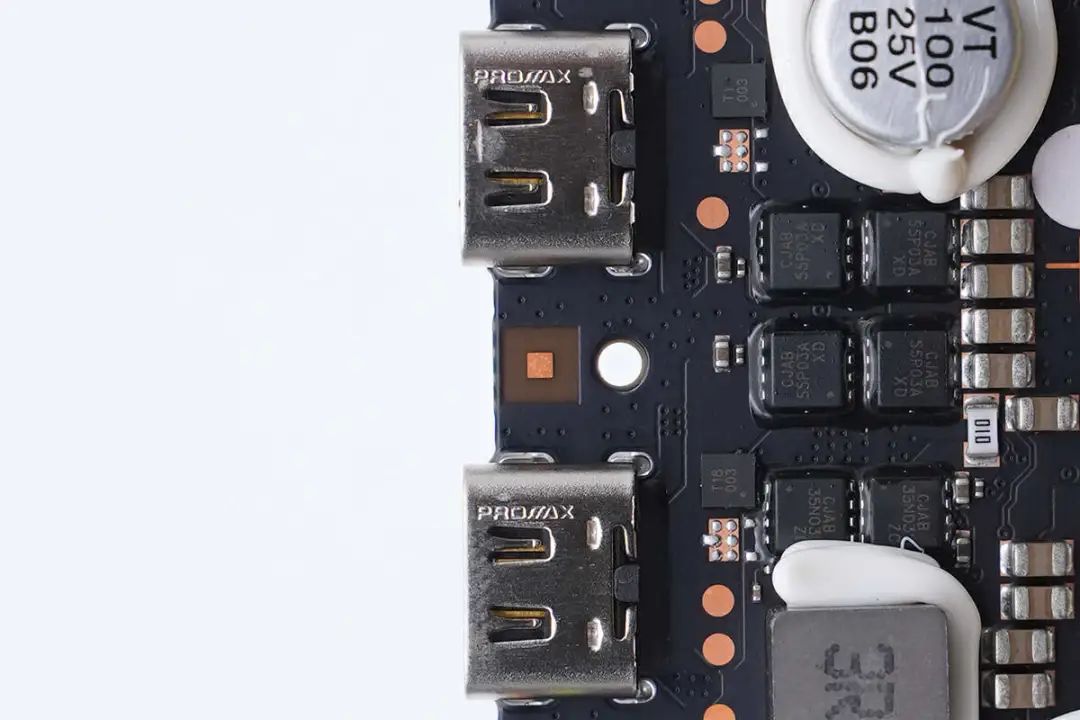

两个USB-C母座来自普玛斯，过孔焊接固定。

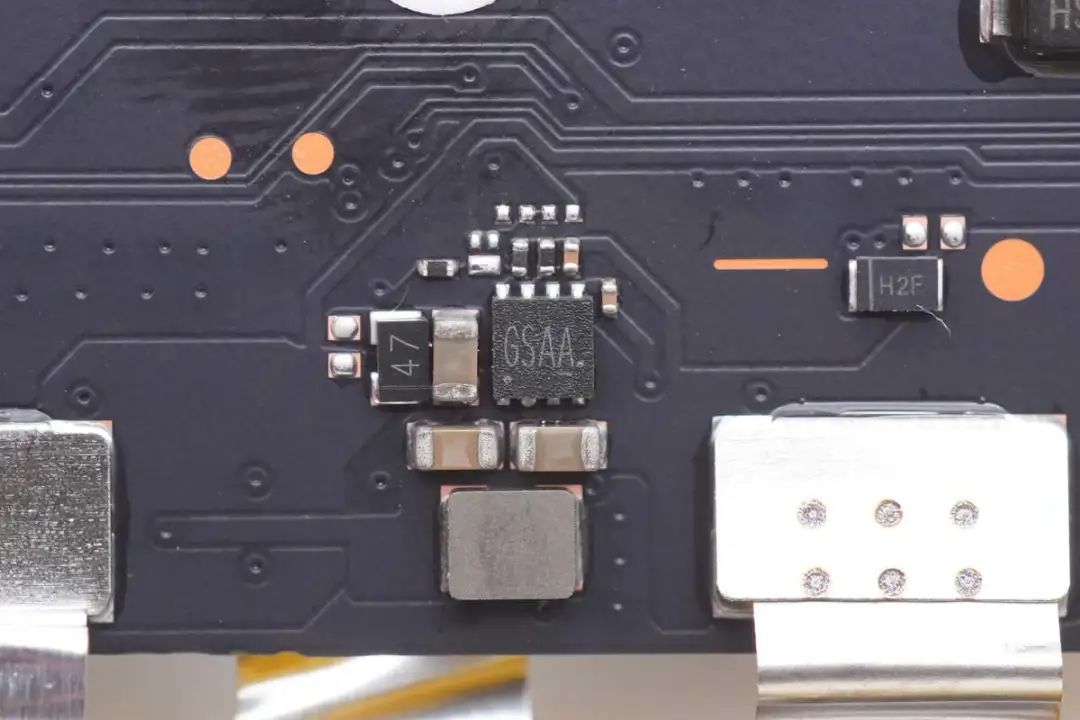

电池均衡芯片来自钰泰，丝印GS，实际型号为ETA3000，是一颗电感均衡的2串均衡芯片，均衡电流最大为2A。

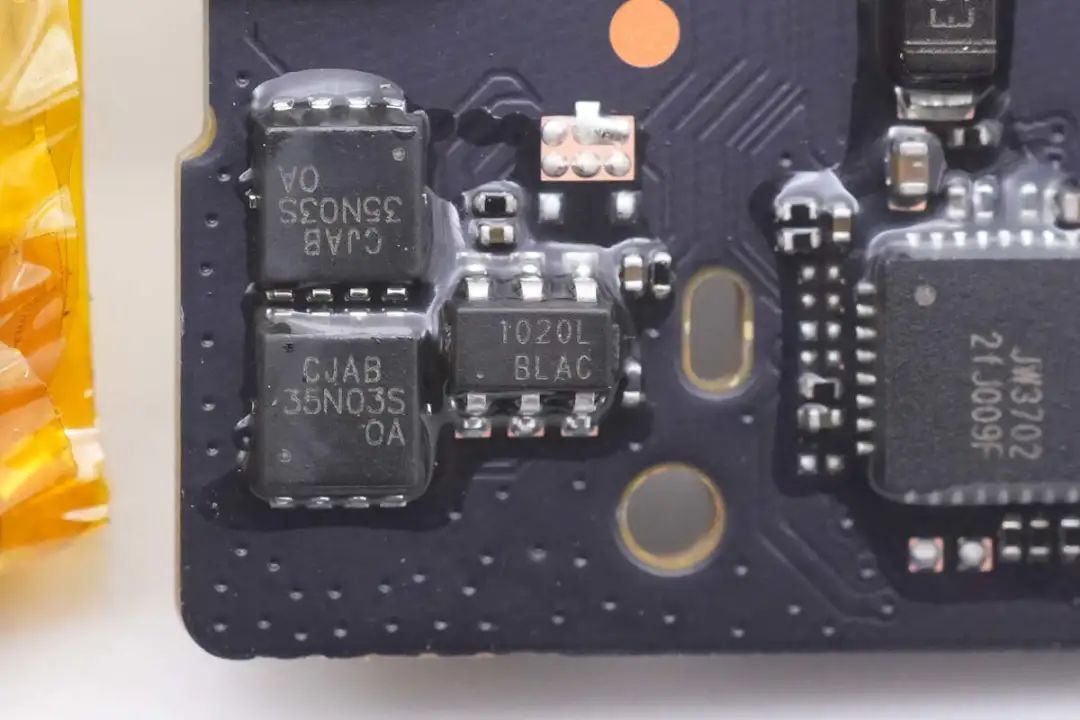

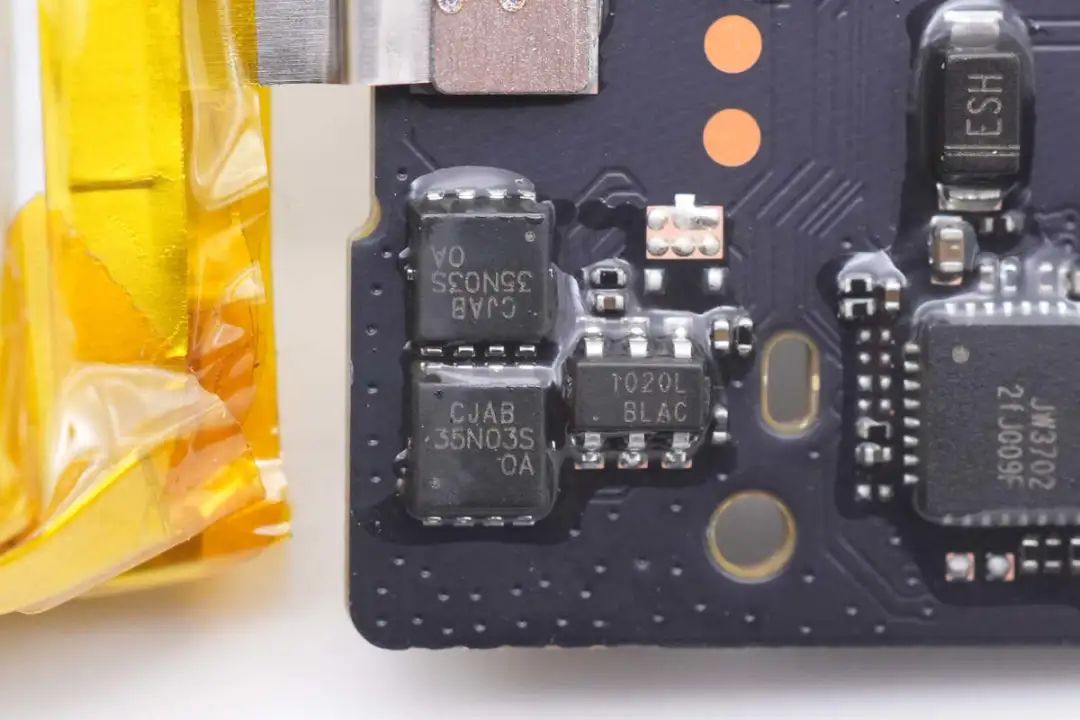

电池保护芯片来自创芯微，型号CM1020-L，是一颗用于2串锂电池的保护芯片，芯片内置高精度电压检测电路和电流检测电路，支持电池过充电，过放电，充电过电流，放电过电流和短路保护功能，具备25mV过充电检测精度，采用SOT23-6封装。

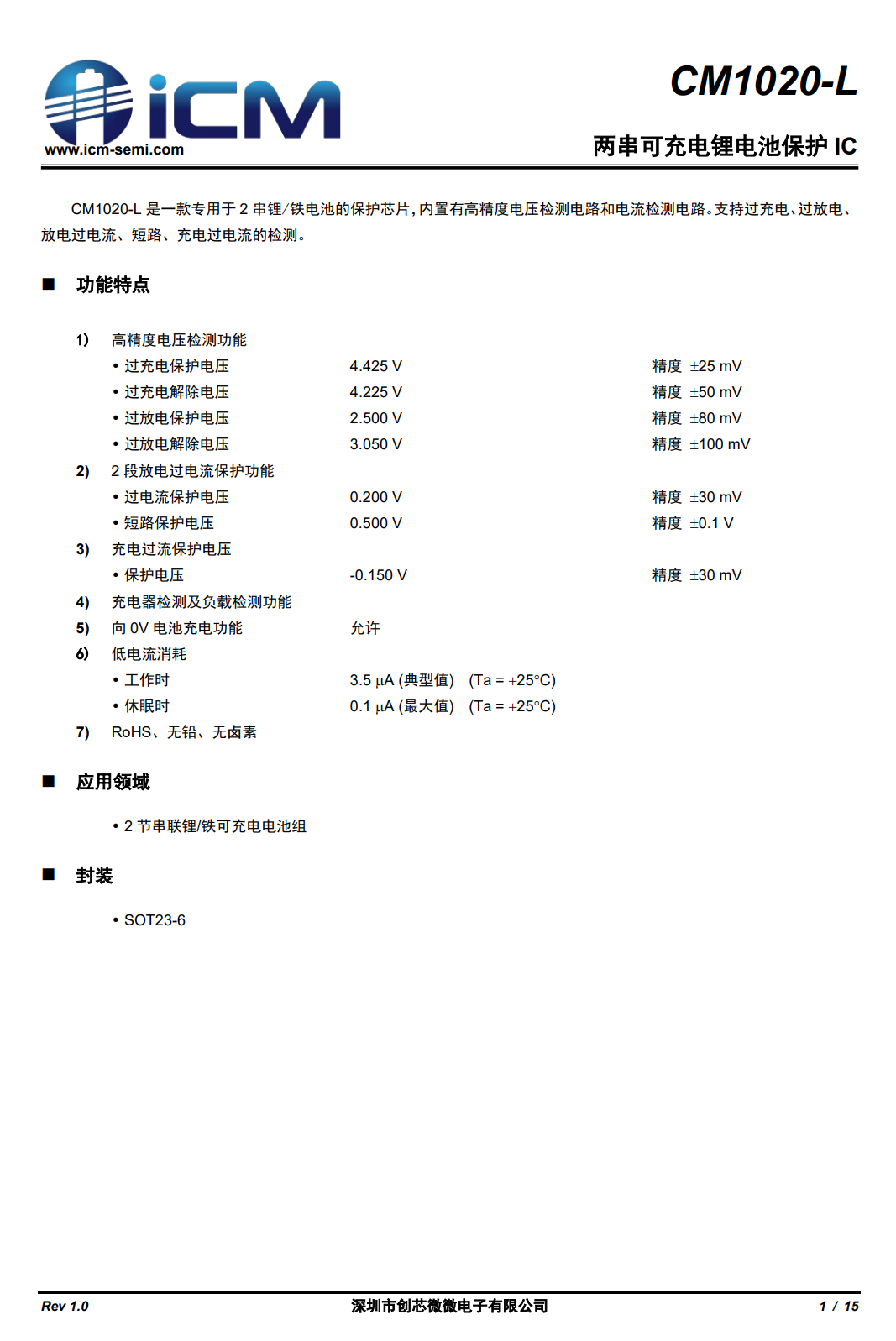

创芯微 CM1020-L 资料信息。
两颗电池保护管来自长晶，型号CJAB35N03S，与同步升降压开关管型号相同。
电池保险丝特写，用于过流保护。

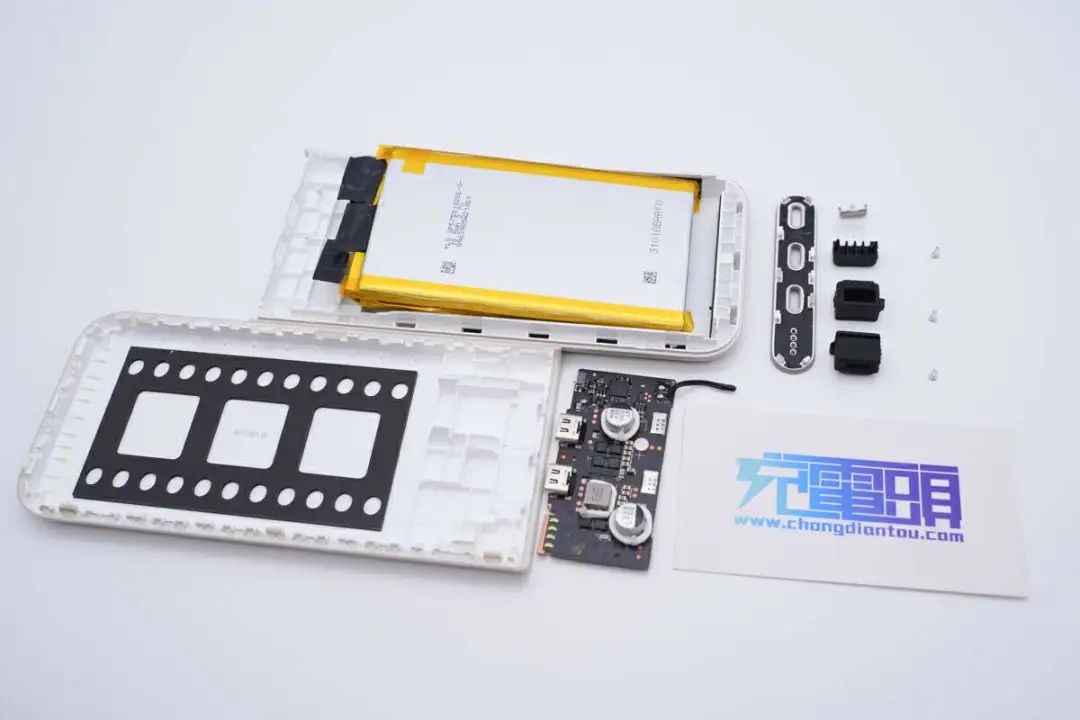

全部拆解一览，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，三星这款移动电源内置2串电池，电池来自力神，单节容量为5000mAh。移动电源内部采用双向同步升降压方案，采用芯海科技CS32G020协议芯片搭配杰华特JW3702同步升降压控制器。2串电池采用创芯微CM1020-L电池保护芯片，并采用钰泰ETA3000 2串电池均衡芯片。
移动电源对应USB-C接口设有TVS进行过压保护，TVS管来自芯导，内部MOS管均来自长晶科技。电池配有热敏电阻和保险丝加强保护，PCB元件涂胶保护，细节到位。
三星移动电源是面向全球发售的产品，对兼容性要求很高，需包含不同产地、国家版本的终端设备。安全性要求也很高，需要通过大量国家/地区认证。这款产品采用芯海科技CS32G020快充方案，足见芯片在各方面都达到了三星的严苛要求，十分可靠。
不仅性能优异，芯海产品还内置MCU，应用更加灵活，可满足客户在PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB、显示器等不同领域设计需求。
