拆解报告：博士8W USB-A充电器

前言

充电头网拿到一款BOSE的充电器，这款充电器配有USB-A接口，输出参数为5V1.6A，看起来是为蓝牙耳机配备的。充电器采用扁平外壳设计，外观很有特点，搭配插脚可换设计，自带国标插脚模块，可方便更换为其他国家插脚。下面充电头网就带来BOSE这款充电器的拆解，看看内部的用料情况。

博士8W USB-A充电器外观

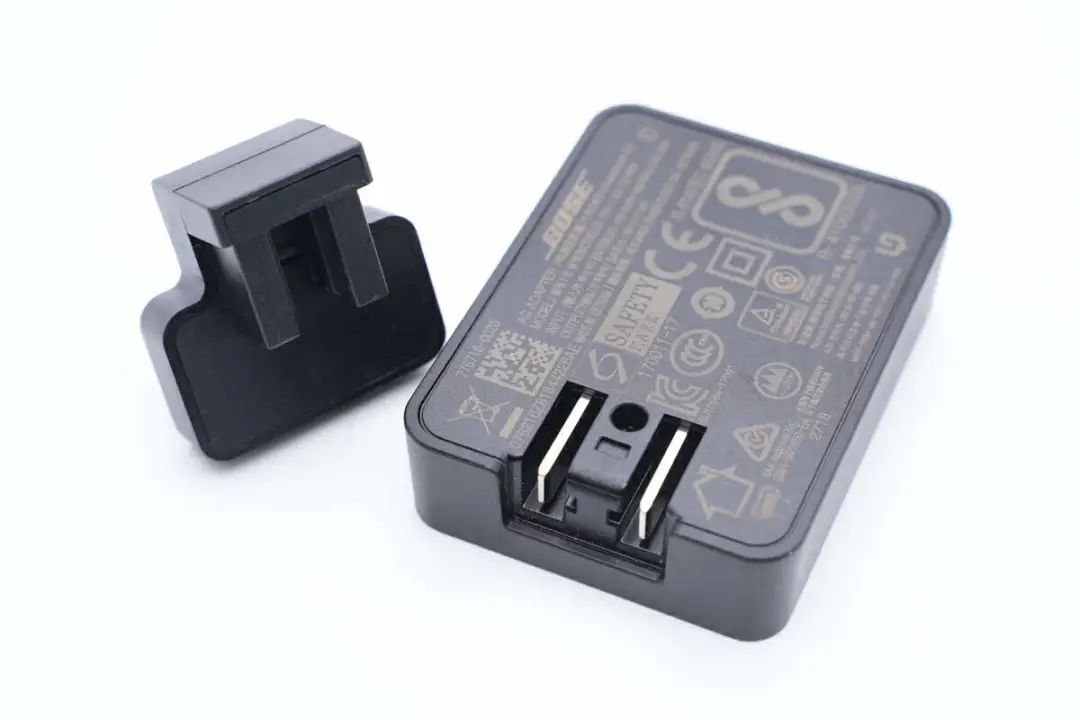

博士这款充电器一大特点设插脚端外壳可组装式设计，自带一个国标插脚模块。

装上插脚模块，充电器便可在国内使用，当需要在国外使用时，更换相应规格插脚即可。

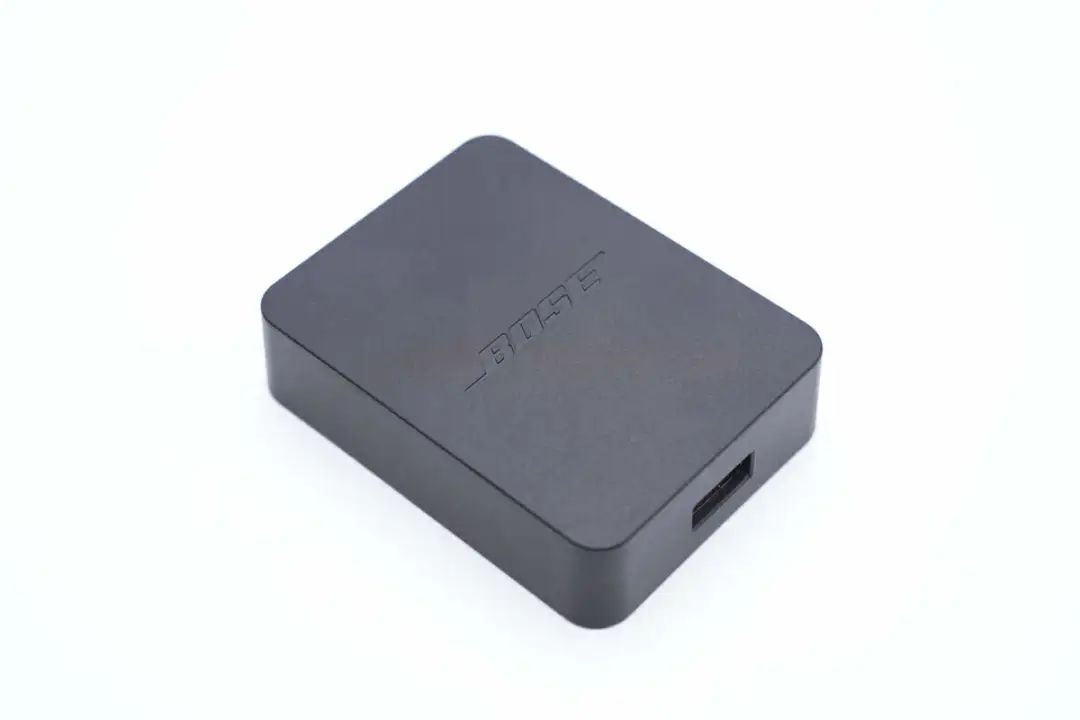

充电器本体为扁平长方体造型，机身通体黑色，外壳磨砂抗指纹。

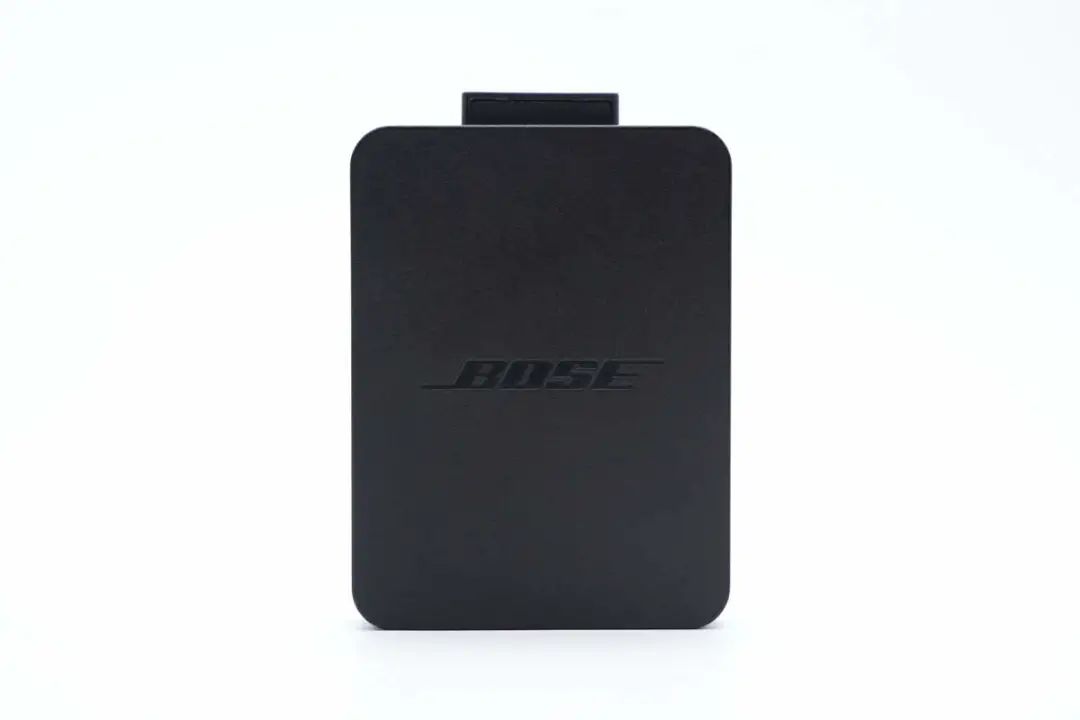

机身顶面中心设计有Bose品牌。

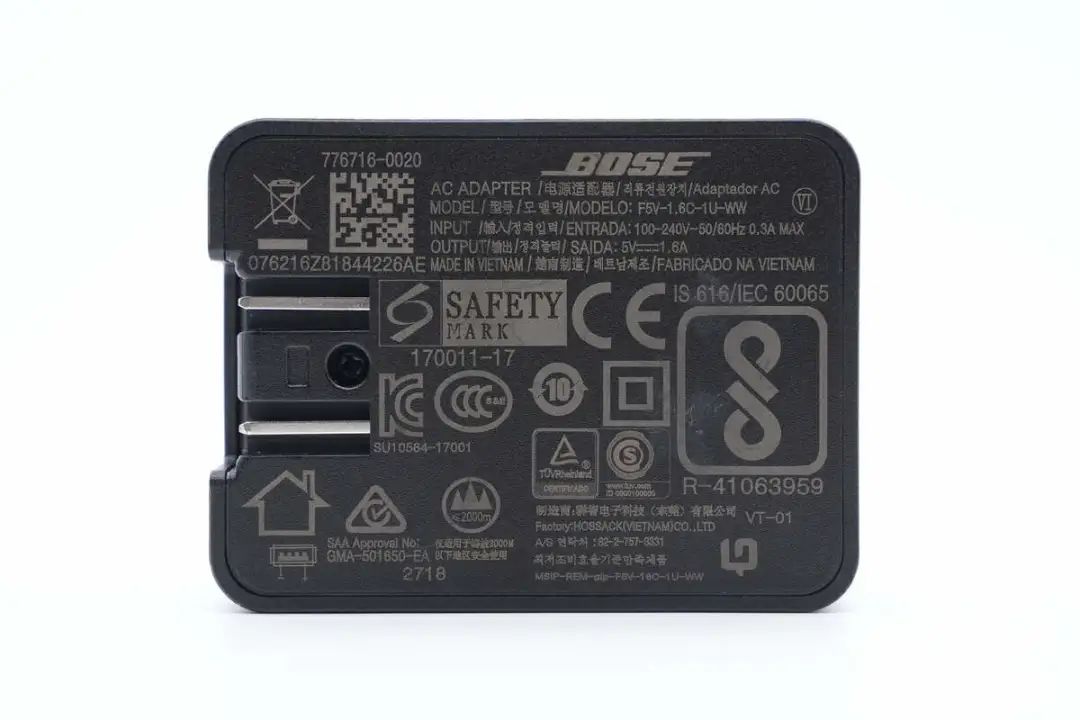

底部外壳印有充电器参数

型号：F5V-1.6C-1U-WW

输入：100-240V~50/60Hz 0.3A MAX

输出：5V1.6A

制造商：群智电子科技（东莞）有限公司

充电器通过了CE、CCC、KC等认证。

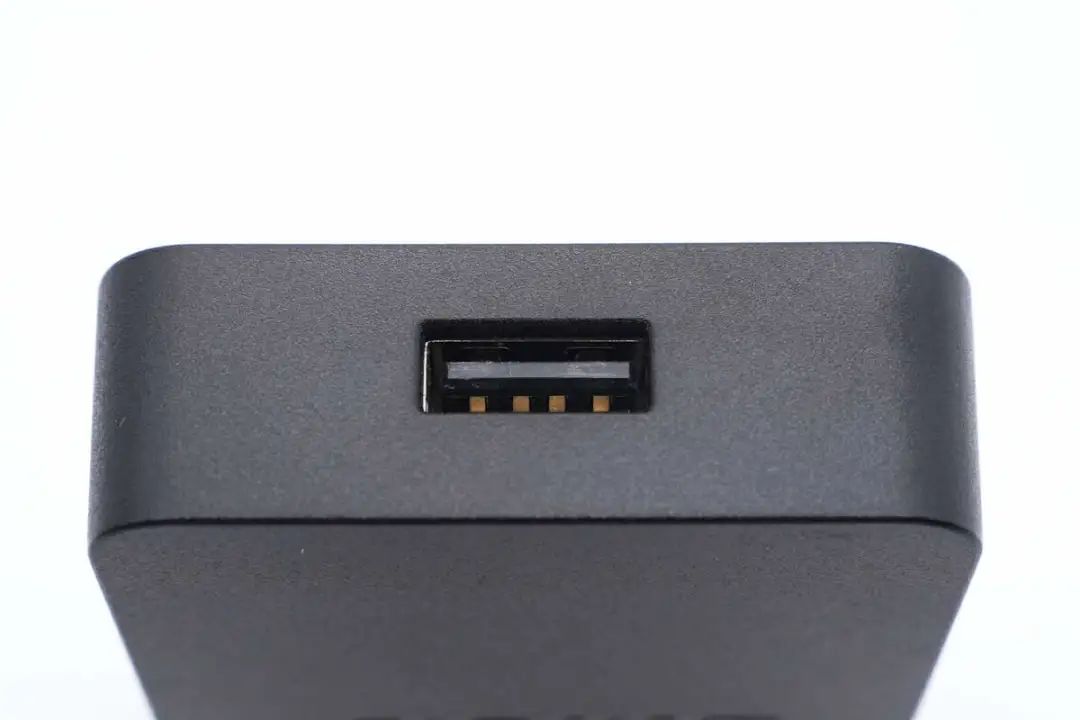

输出端配备单USB-A接口，黑色胶芯。

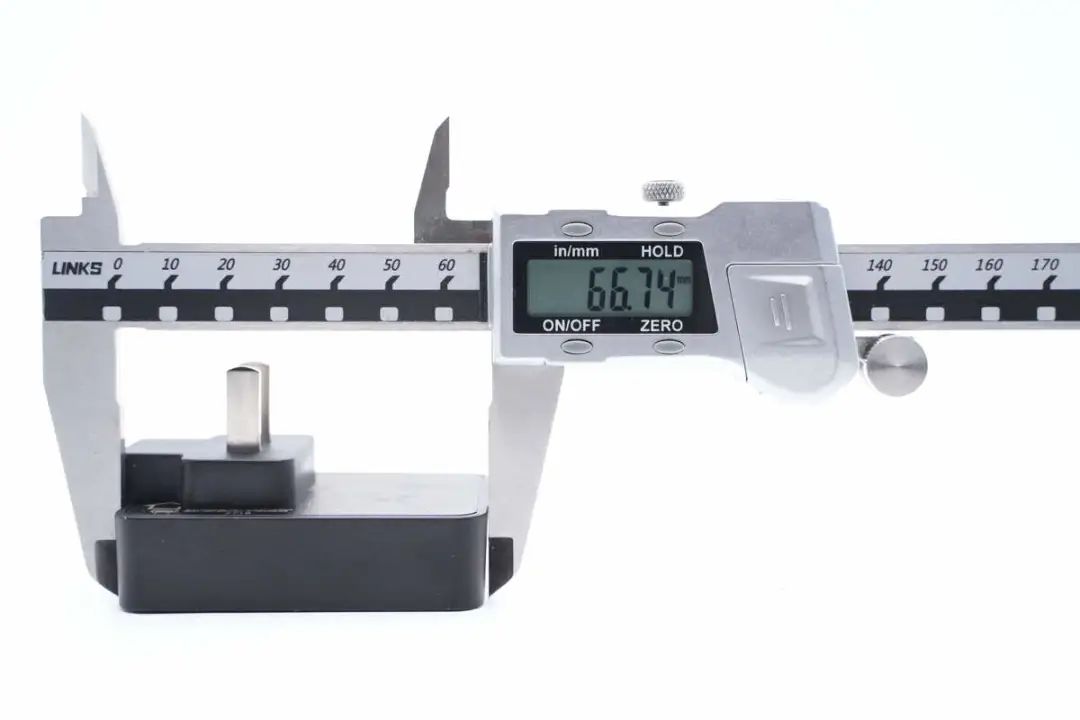

测得充电器机身长度为66.74mm。

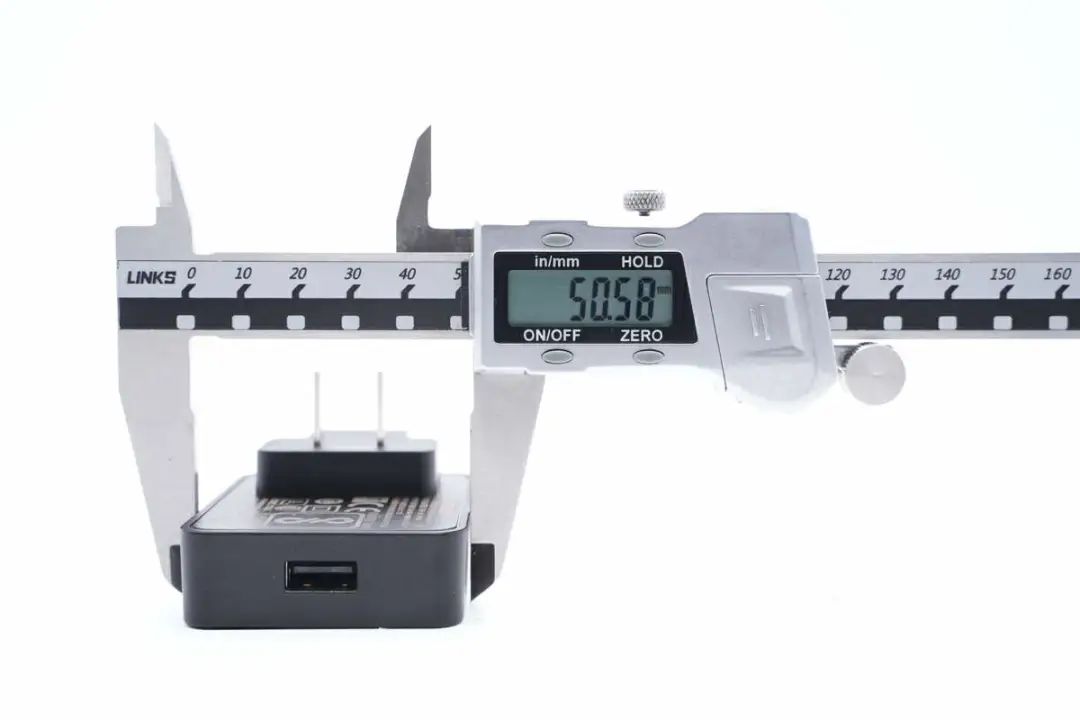

宽度为50.58mm。

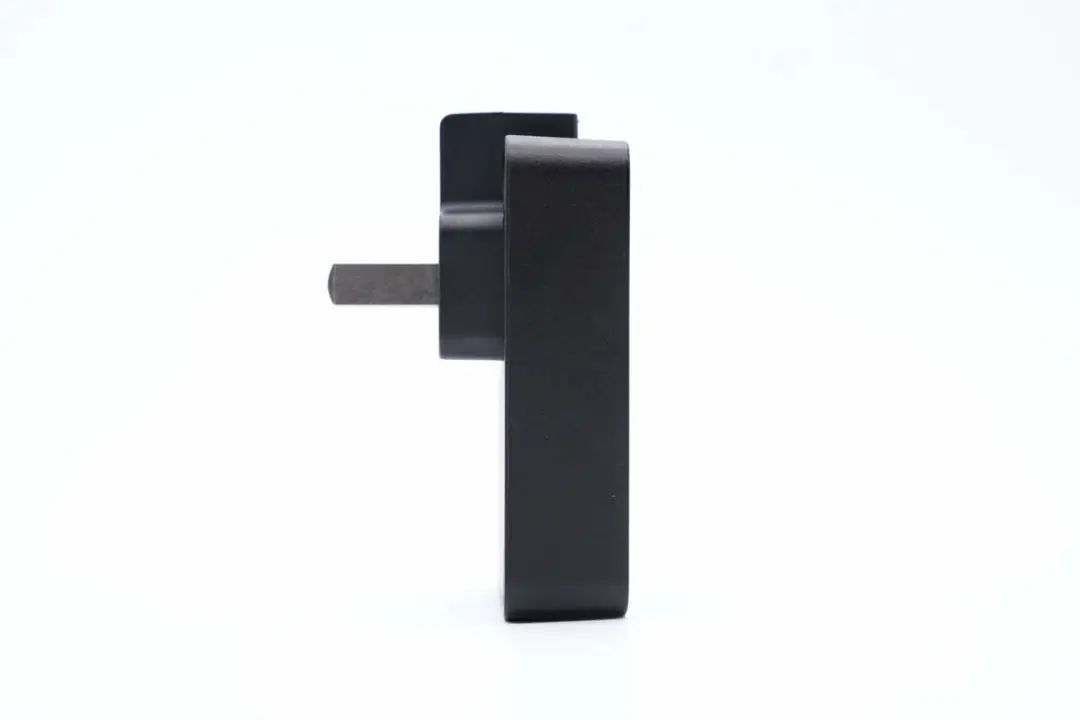

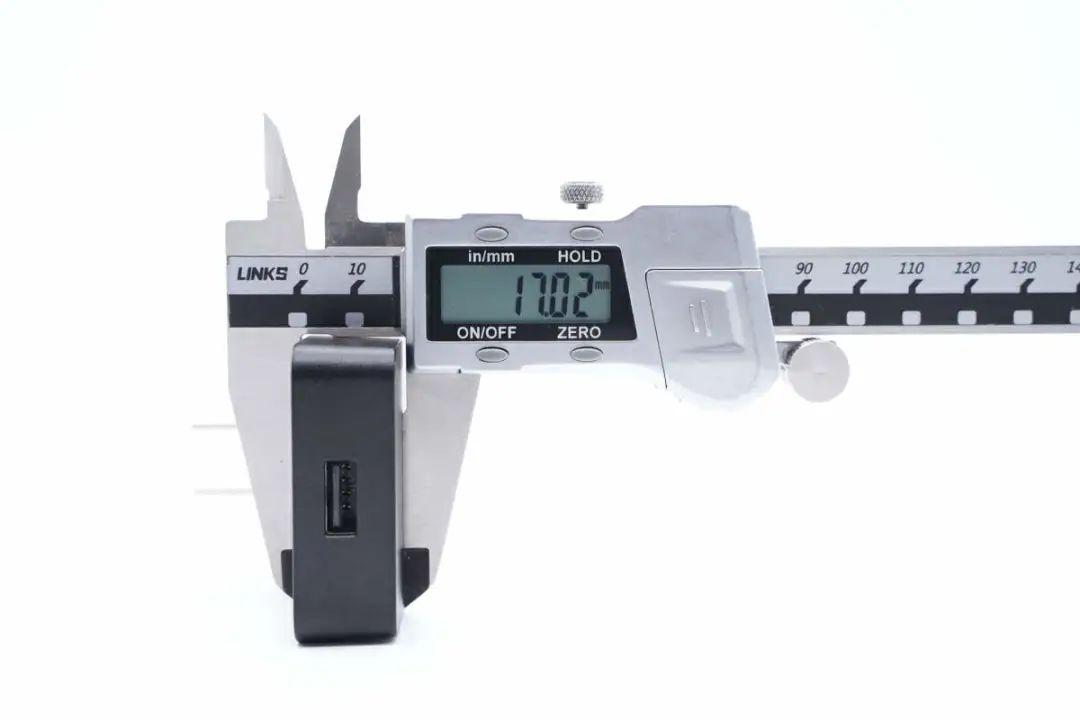

厚度为17.02mm。

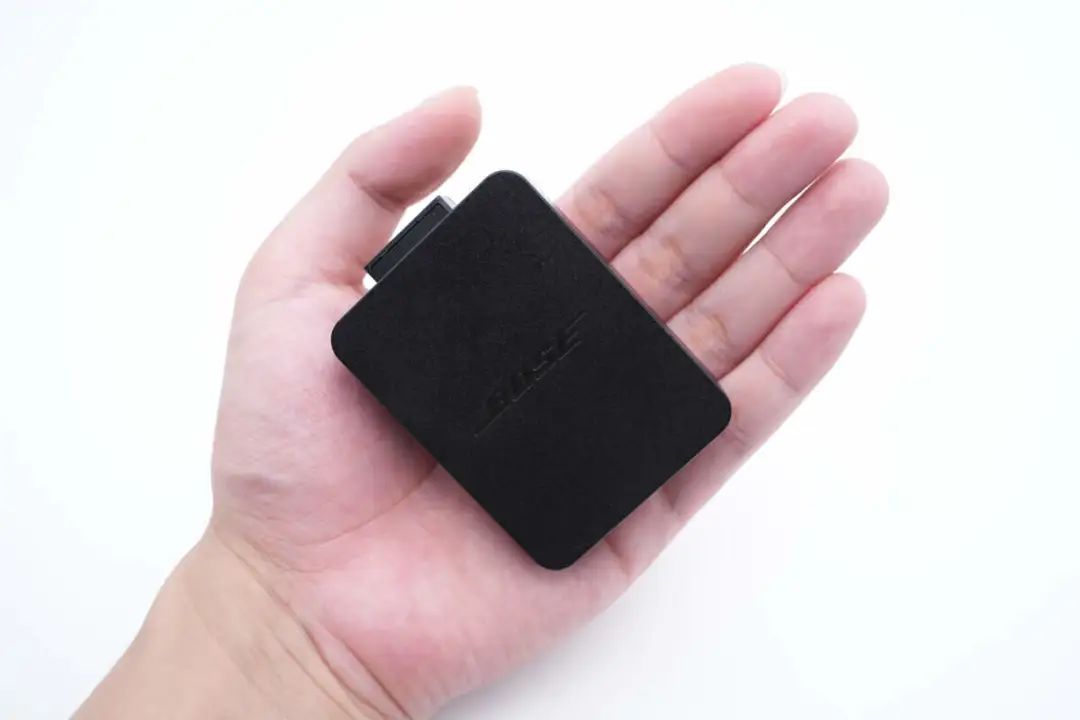

充电器拿在手上的大小直观感受。

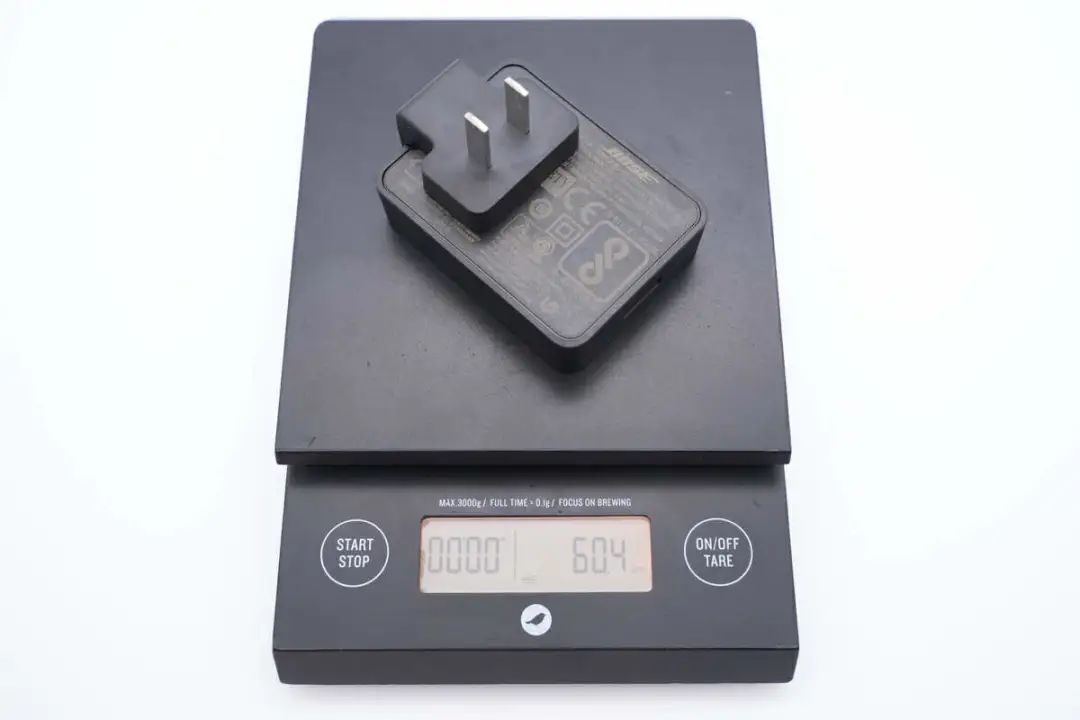

另外测得充电器重量约为60g。

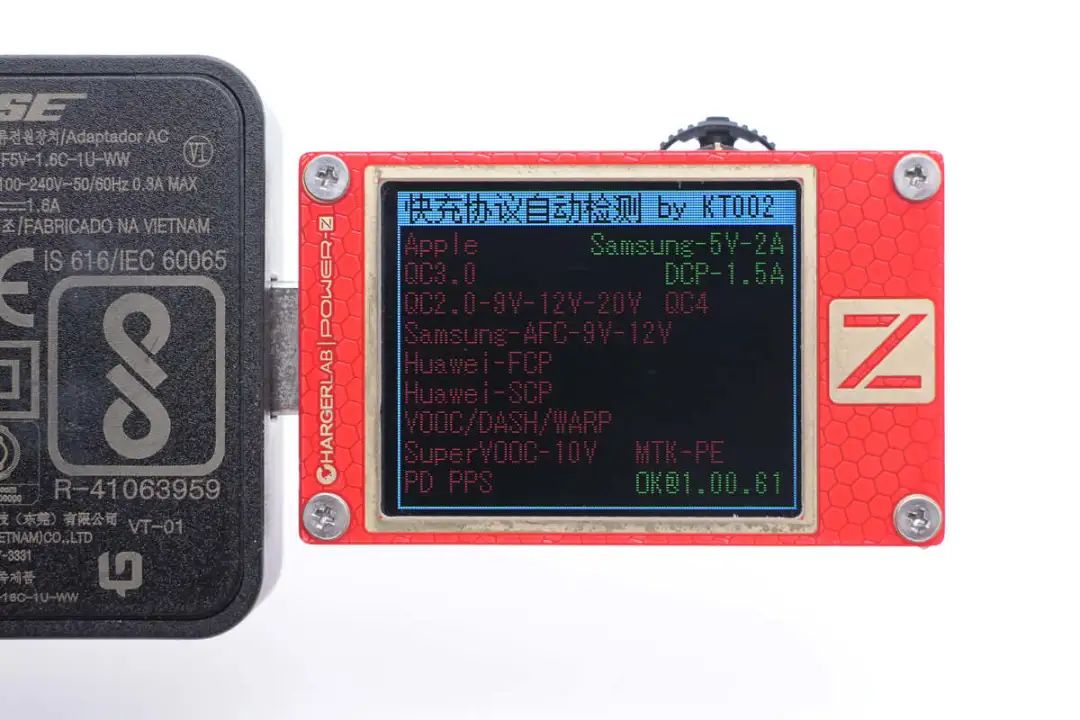

使用ChargerLAB POWER-Z KT002测得USB-A口支持Samsung 5V2A、DCP充电协议。

博士8W USB-A充电器拆解

看完了博士这款充电器的开箱和测试，下面就进行拆解，看看内部的用料。

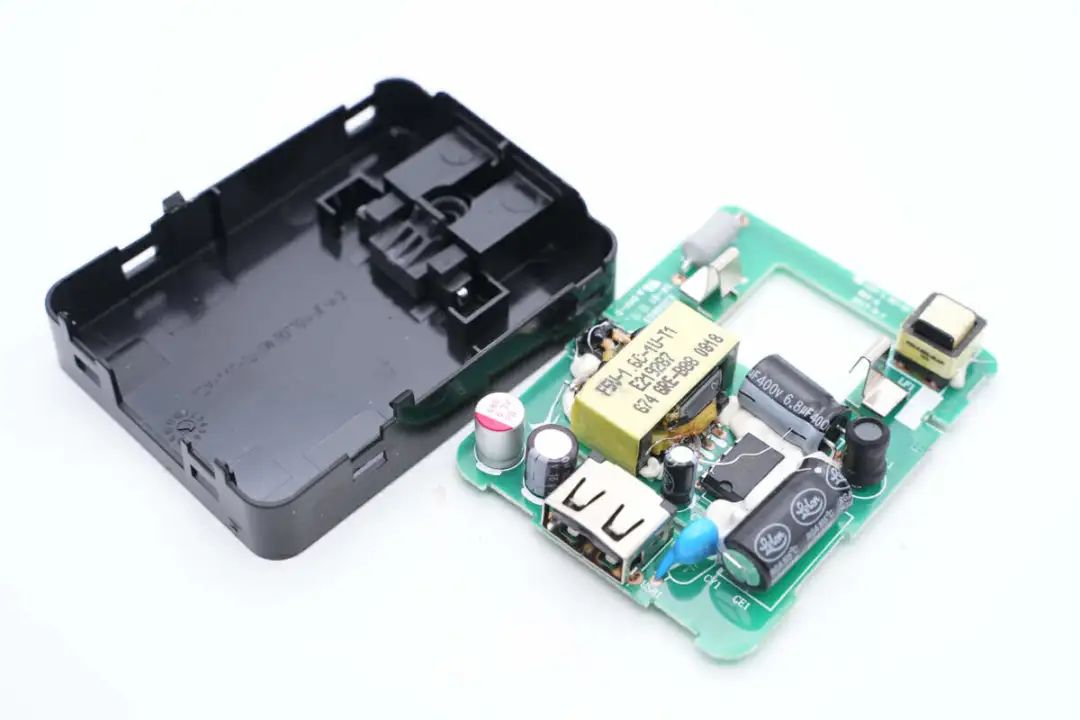

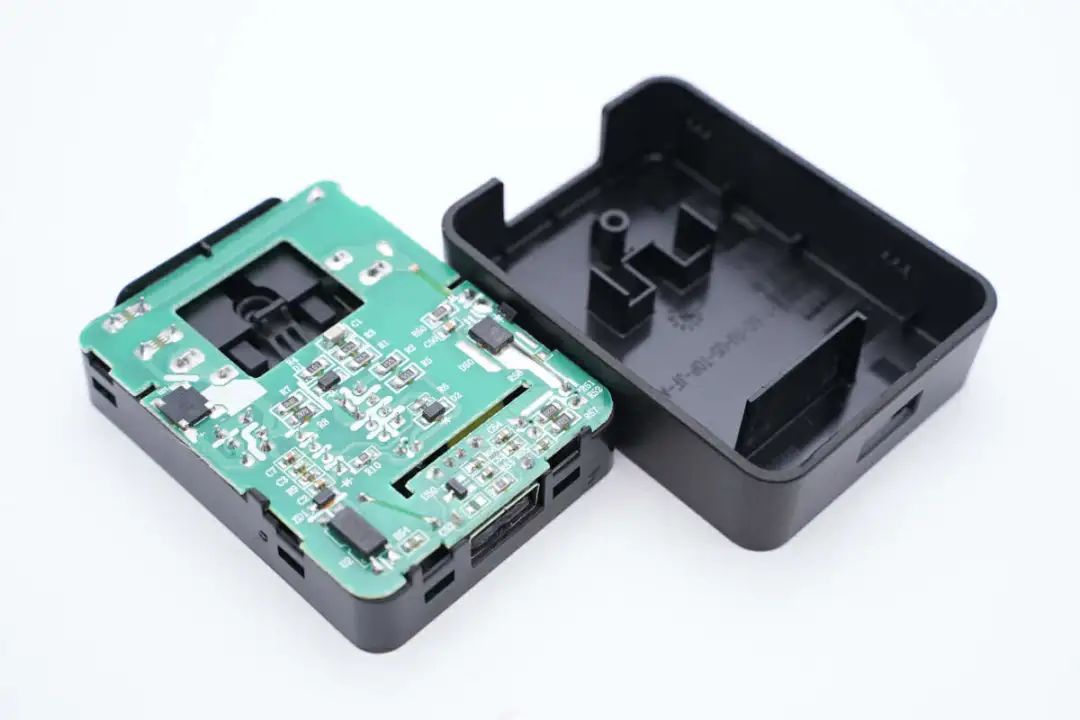

首先拧下固定螺丝，沿壳体接缝拆开充电器，壳体通过螺丝和卡扣固定，隔离板插入PCBA模块进行初次级隔离。

在PCBA模块上焊接弹片用于取电。

取出PCBA模块，对应焊盘的位置焊接弹片连接到外壳插脚。

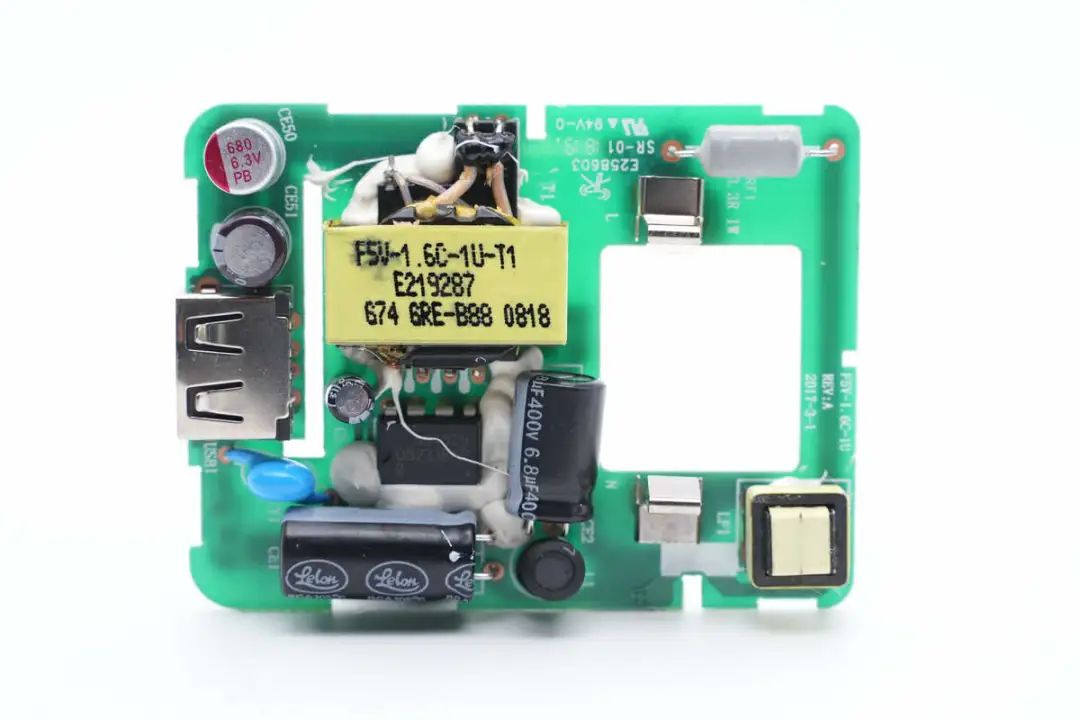

PCBA模块正面一览，右侧为交流输入端，焊接供电弹片，保险电阻和共模电感。向左焊接滤波电容，初级主控芯片，上方焊接变压器，左侧焊接滤波电容和USB-A母座。

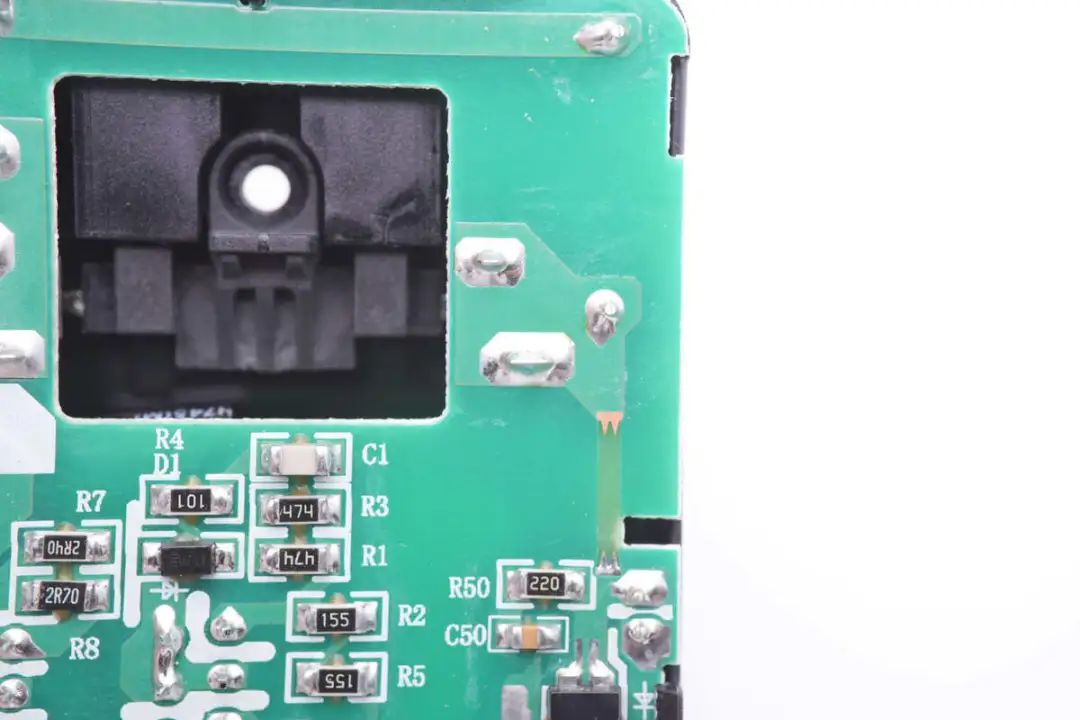

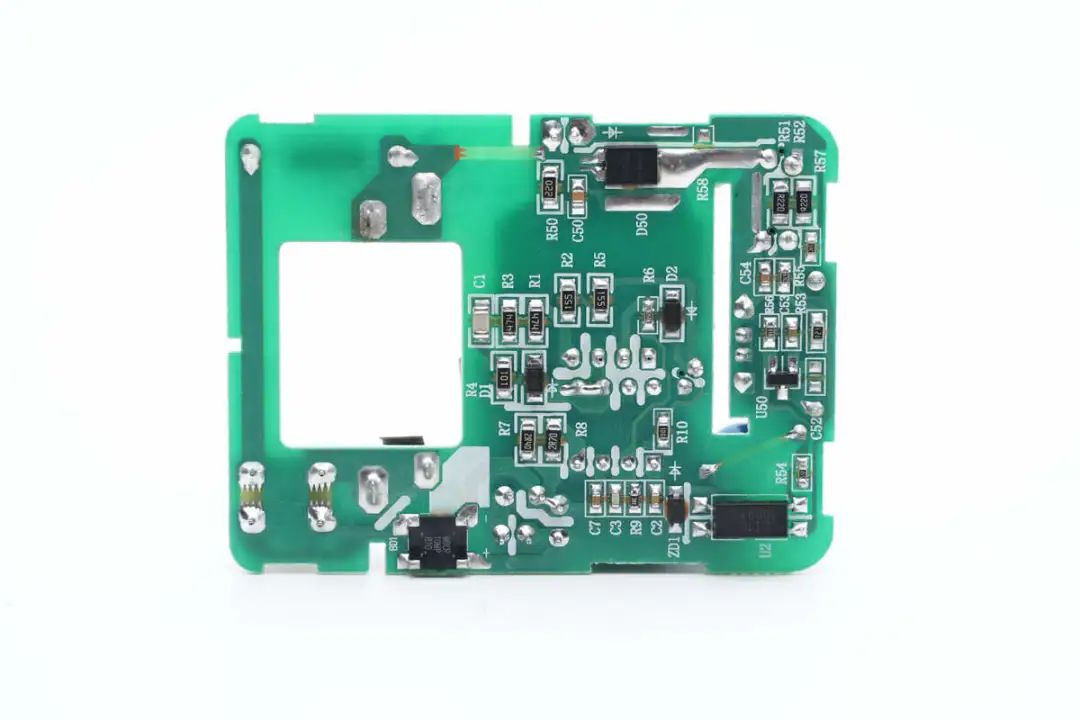

PCBA模块背面焊接整流桥，肖特基二极管和反馈光耦。变压器与输出滤波电容和USB-A母座开槽并插入隔离板绝缘。

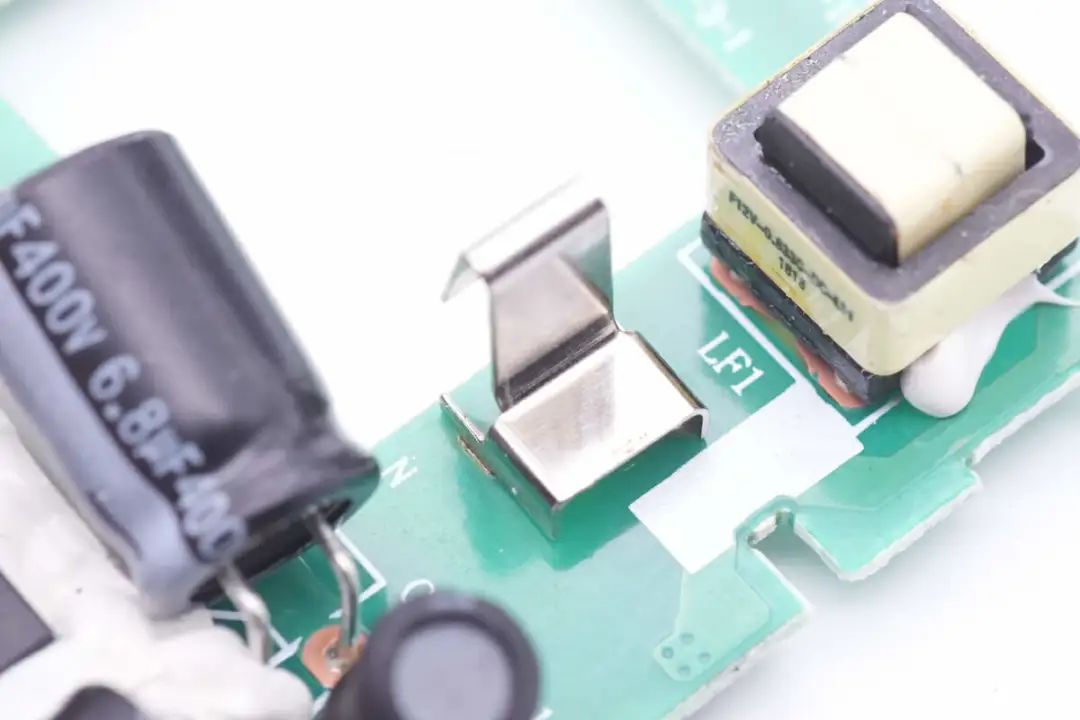

供电弹片特写，过孔焊接固定。

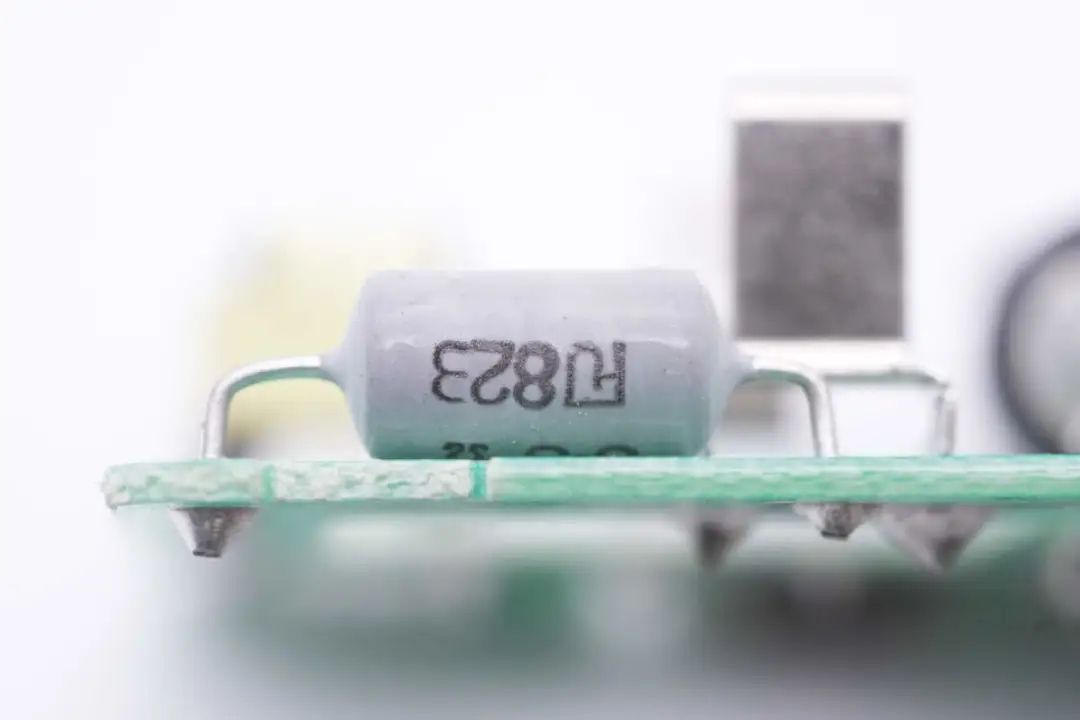

输入端保险电阻特写，阻值为3.3Ω 1W。

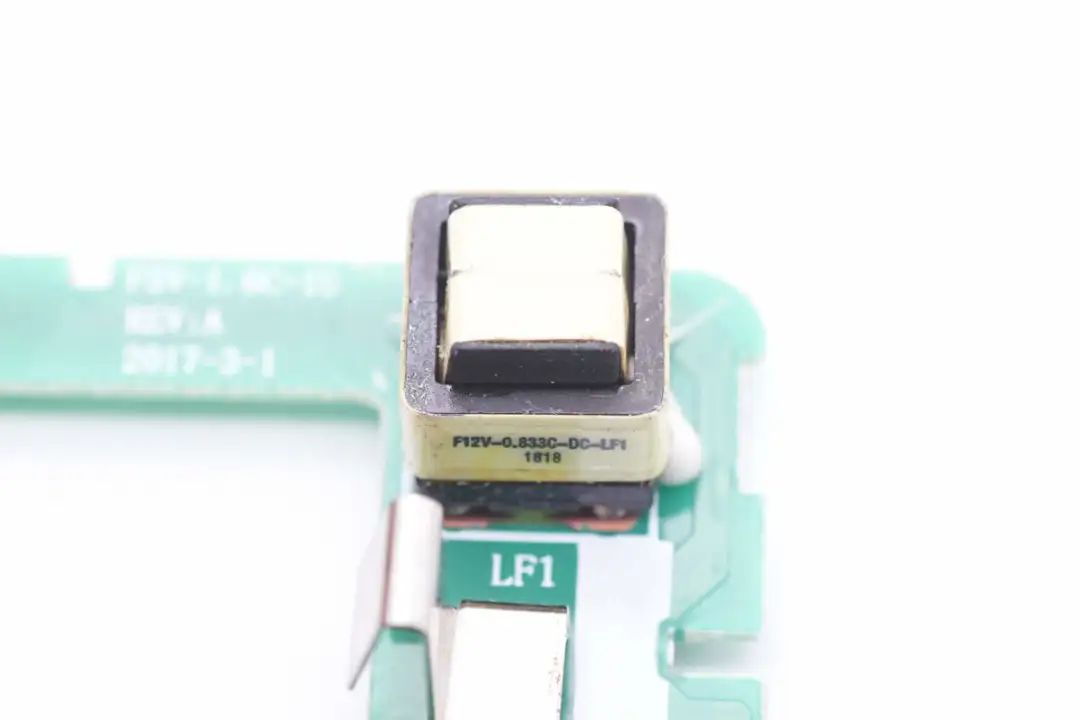

共模电感打胶加固。

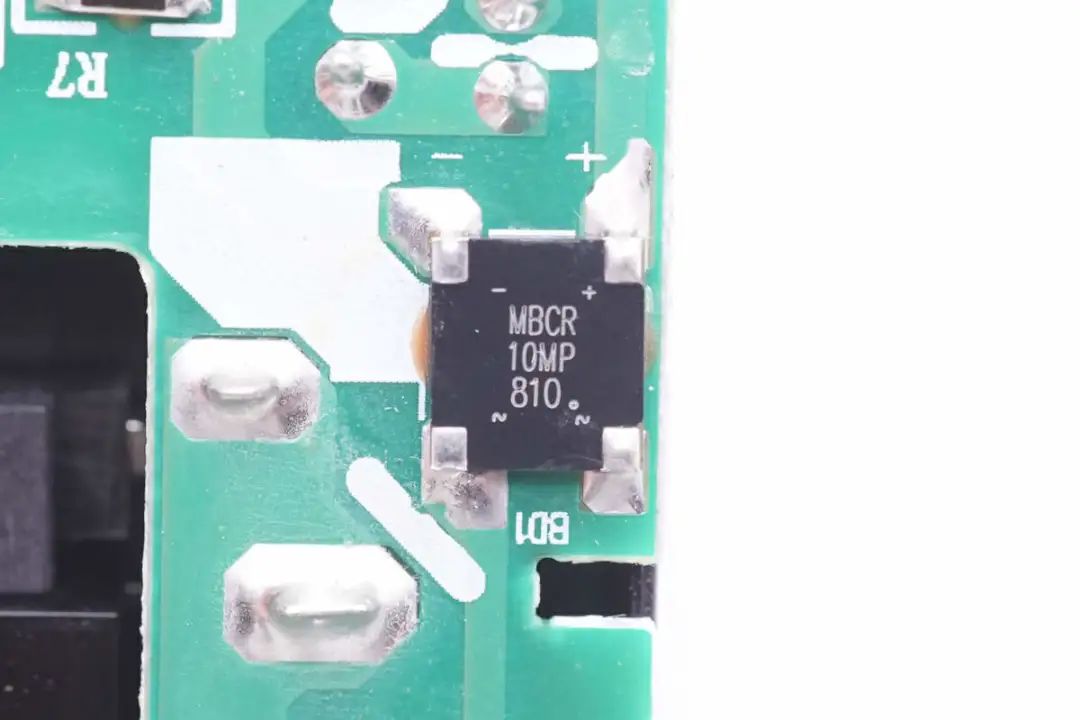

整流桥来自ZOWIE智威，型号MBCR10MPH，规格为1000V 1A，贴片焊接。

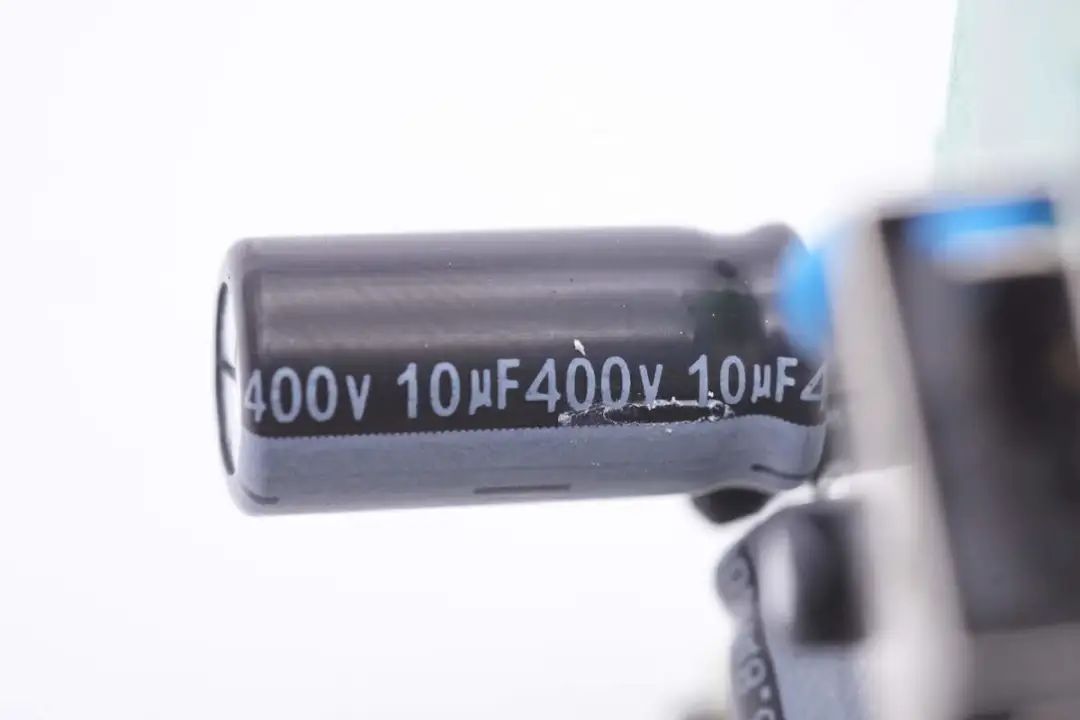

高压滤波电容来自立隆。

规格为10μF400V。

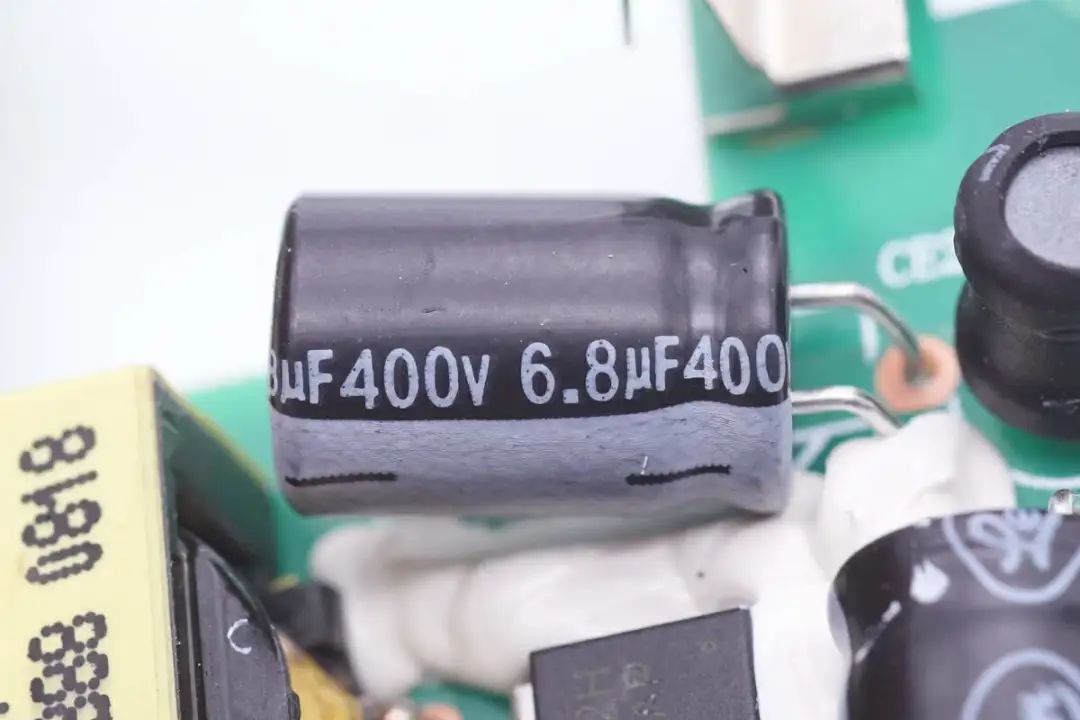

另一颗滤波电容规格为6.8μF400V。

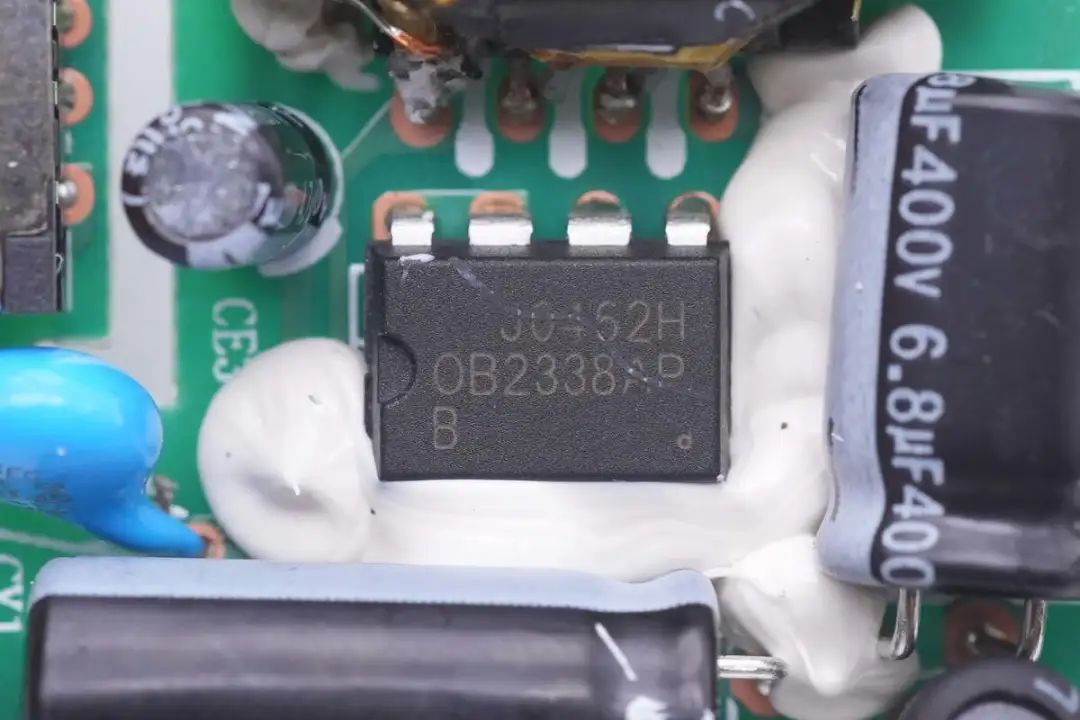

初级主控芯片来自昂宝，型号OB2338，芯片内部集成600V MOS管，采用DIP8封装，支持开放环境27W应用，器件打胶帮助散热。

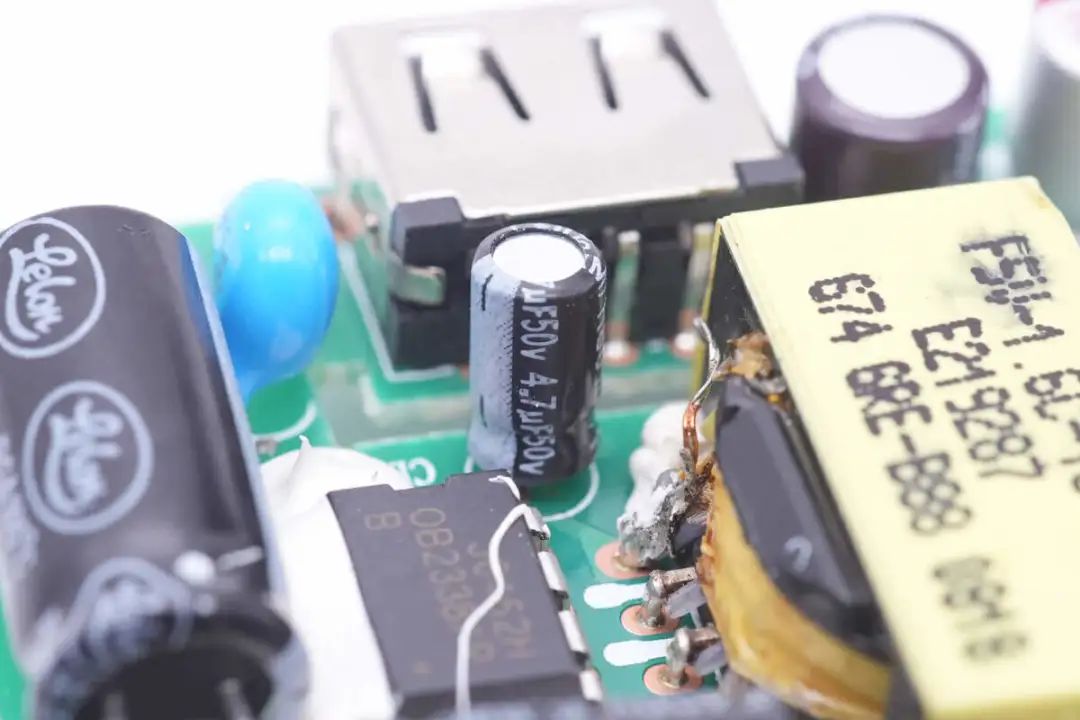

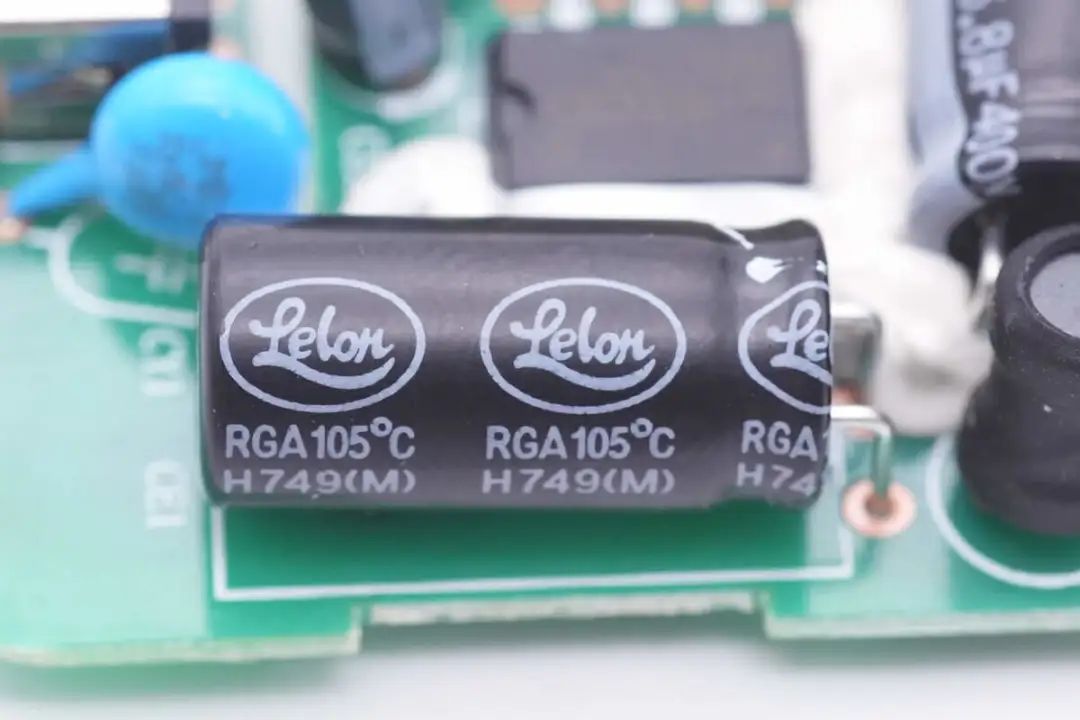

为主控芯片供电的滤波电容来自立隆，与高压滤波电容同一品牌。

规格为4.7μF50V。

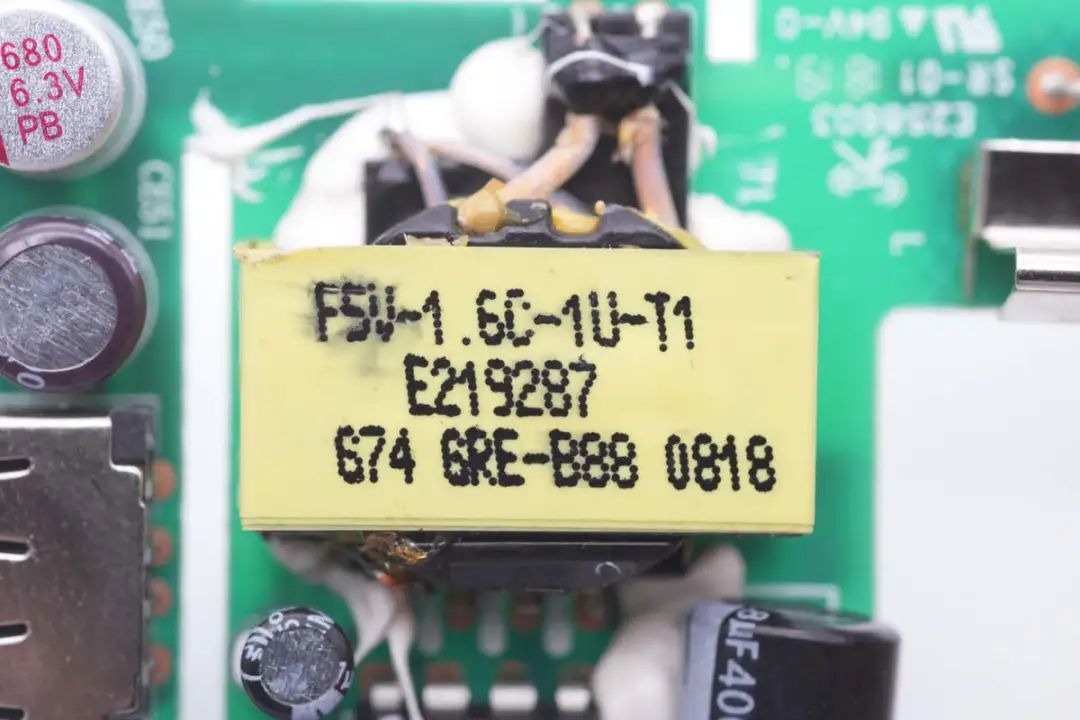

变压器标注充电器输出功率。

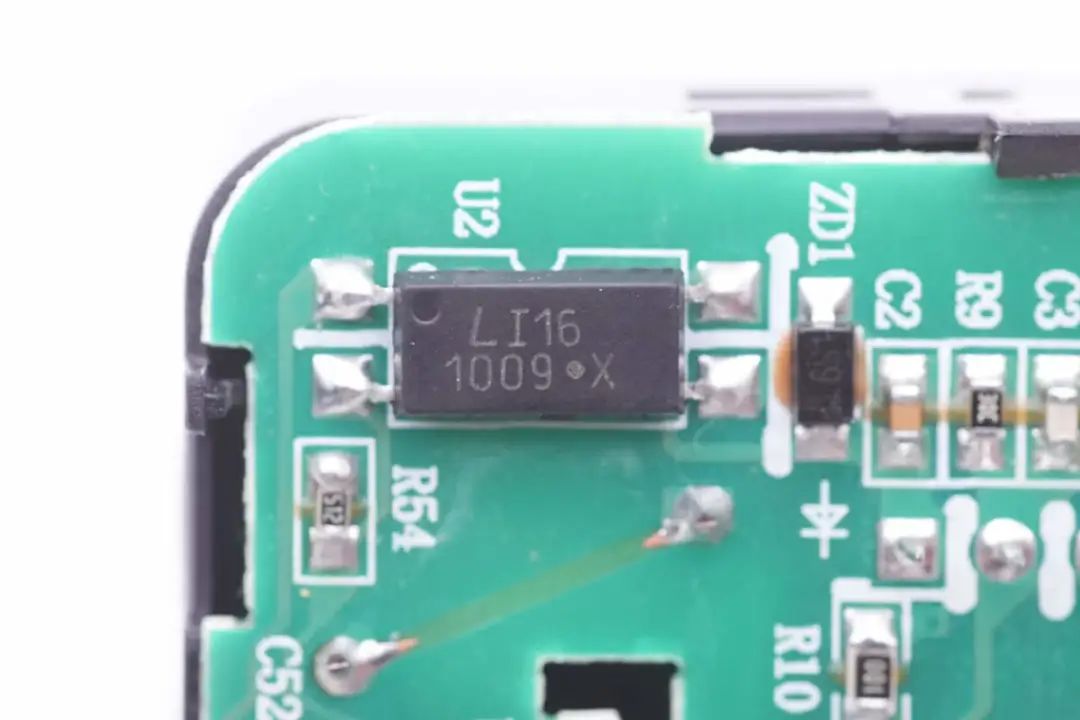

1009光耦用于输出电压反馈。

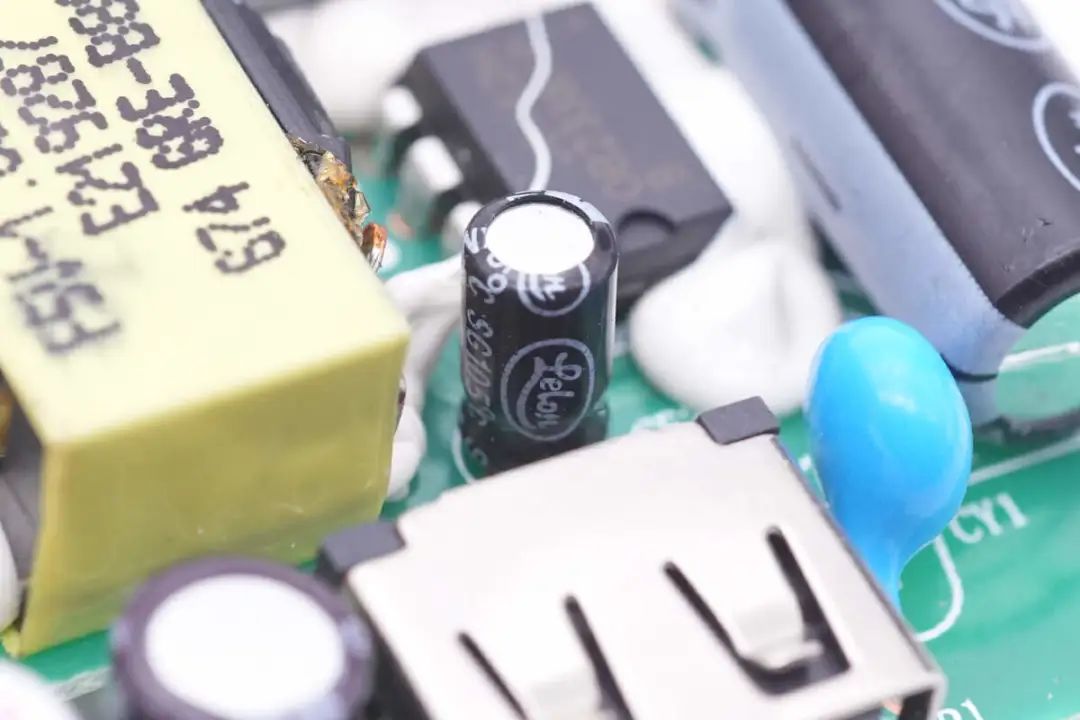

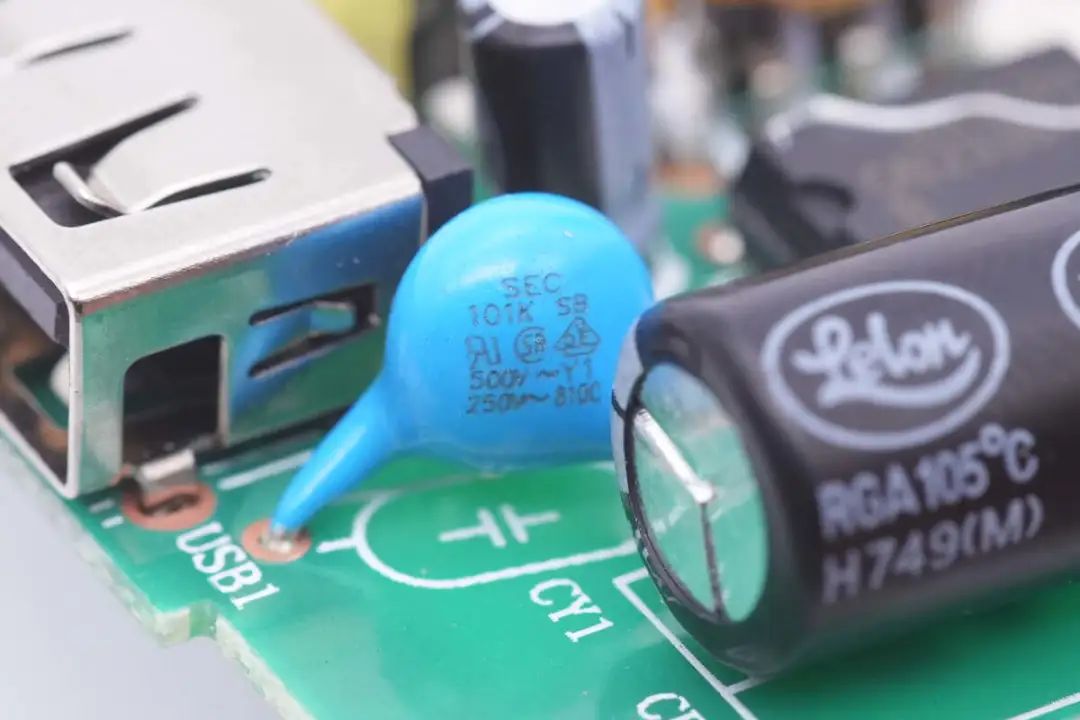

蓝色插件Y电容特写。

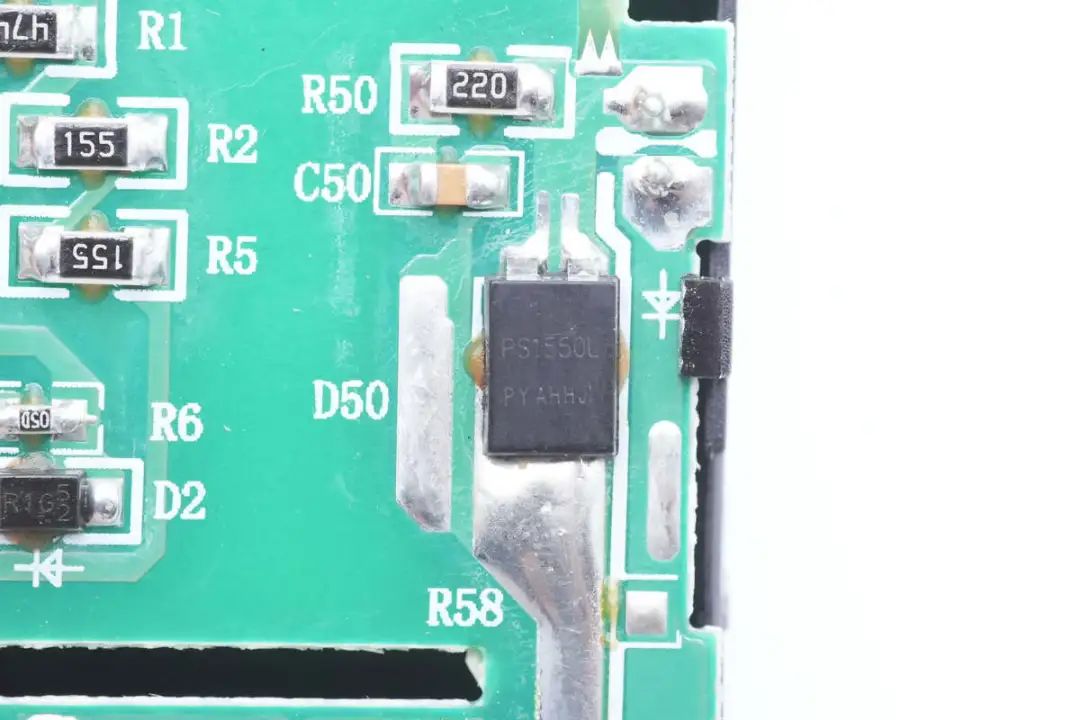

肖特基二极管来自平伟，型号PS1550L，规格为50V 15A。

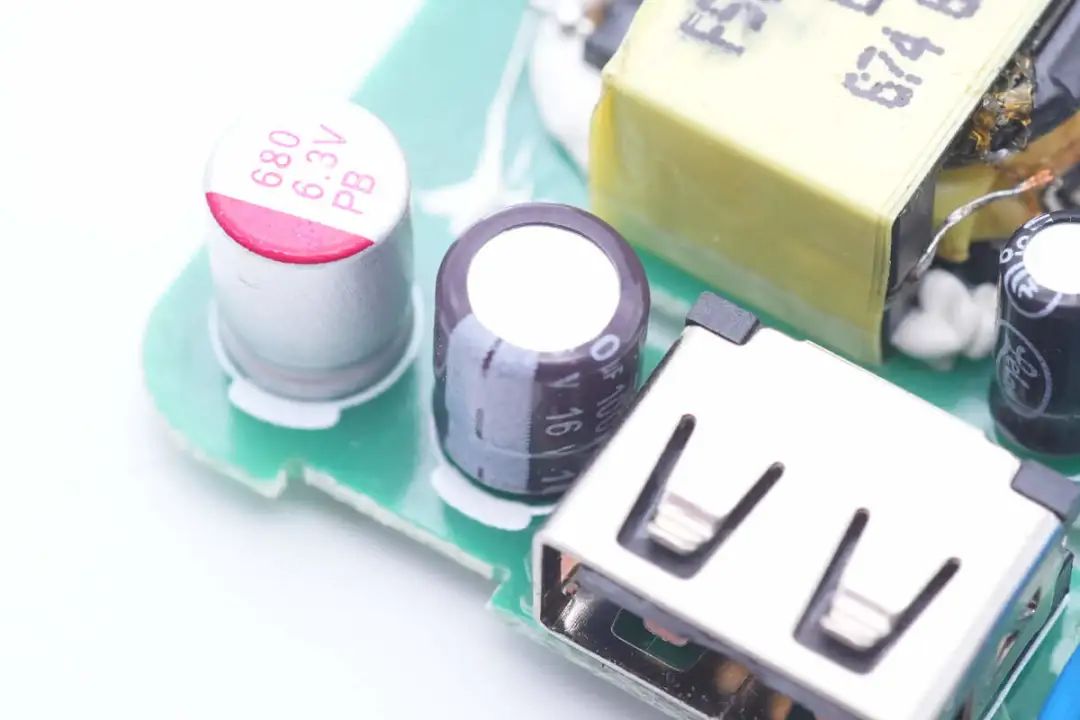

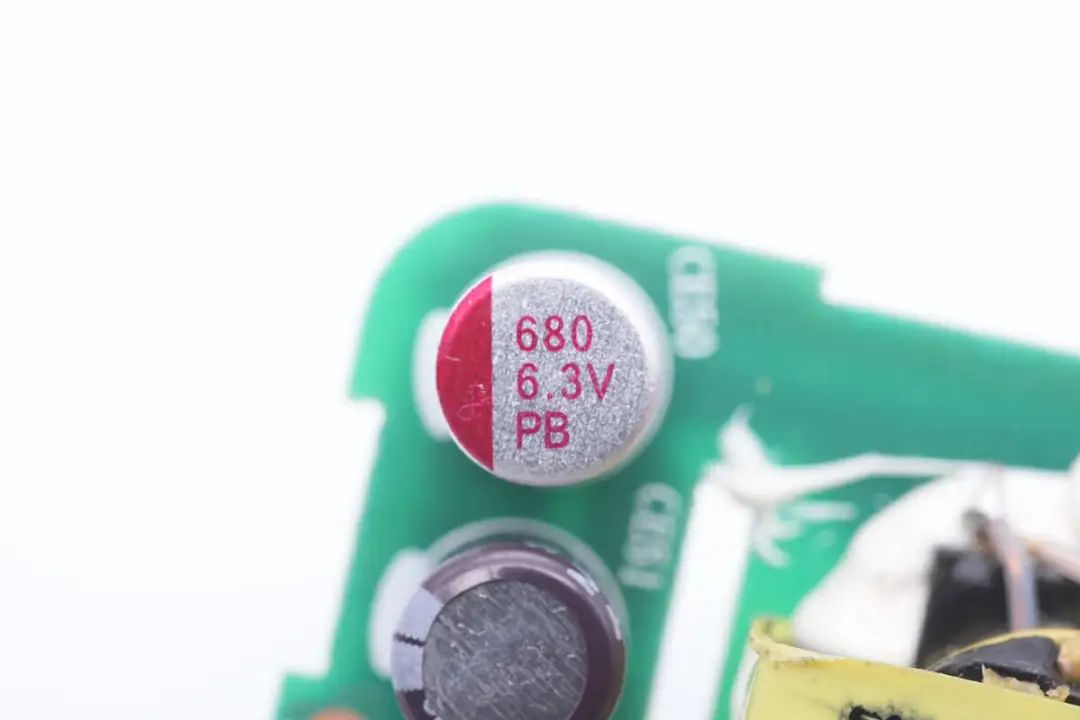

输出滤波采用固态电容与电解电容并联，固态电容规格为680μF 6.3V。

电解电容规格为100μF 16V。

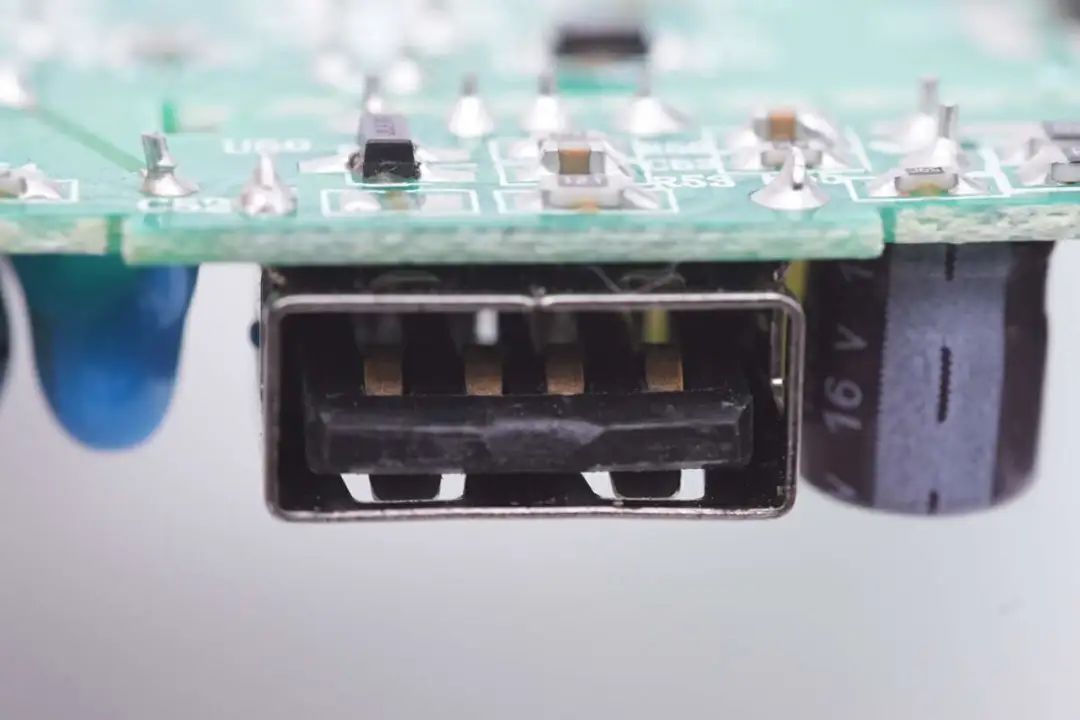

USB-A母座采用过孔焊接固定。

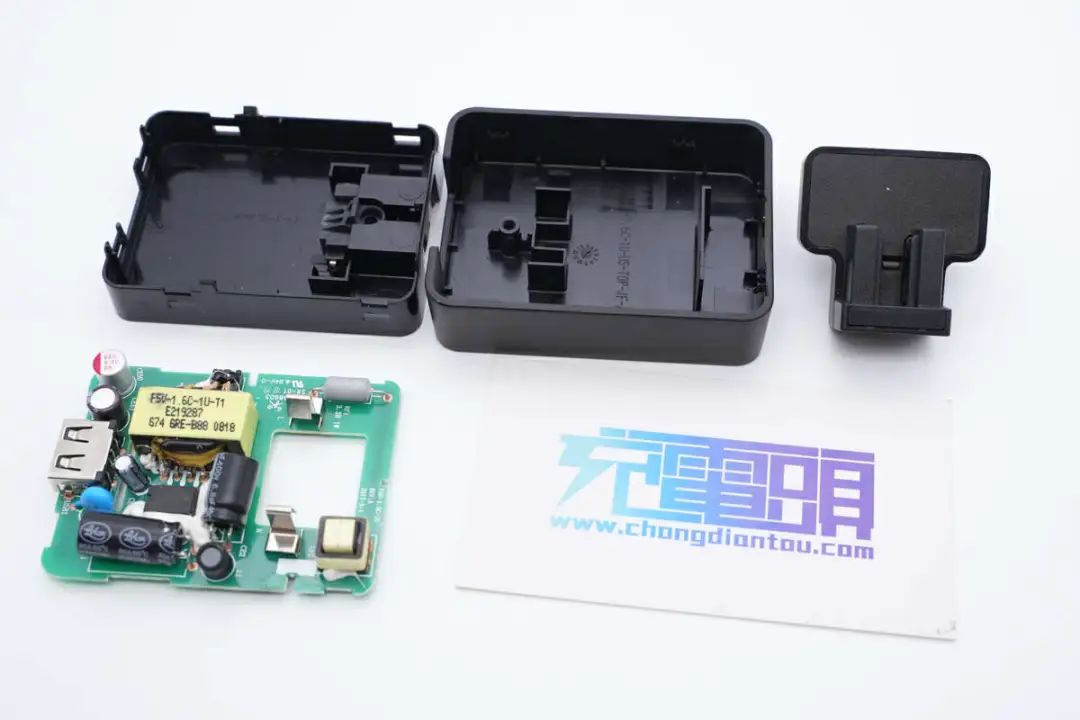

全部拆解一览，来张全家福。

充电头网拆解总结

BOSE这款充电器为固定5V电压输出，适配蓝牙耳机和蓝牙音箱充电。充电器壳体采用螺丝和卡扣设计，可以无损拆解。充电器内部采用昂宝OB2338电源芯片，肖特基二极管整流。内部电解电容来自立隆，并使用固态电容滤波。内部电解电容，变压器与初级电源芯片之间打胶固定，内部做工用料不错。
