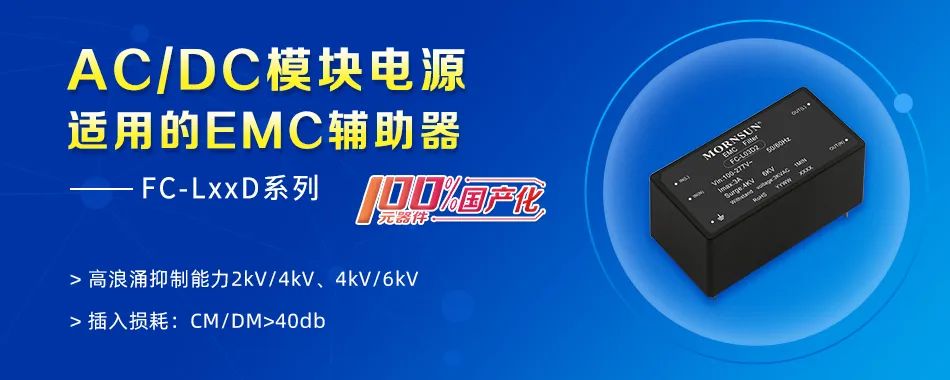

AC/DC模块电源适用的EMC辅助器——FC-LxxD系列

为解决产品设计及电源应用过程中，主功率电路带来的EMC干扰问题，金升阳针对AC/DC模块电源产品类别开发了多款配套应用的EMC辅助器FC-LxxD系列产品，来改善主功率电源电路中的EMC问题。

产品优势

01

高浪涌抑制能力

• 在常规电源应用前级，由于供电线路波动带来的浪涌针对后级设备带来的影响较大，后级防护不到位时易导致系统的运行出现异常，作为电源前级的滤波设备，FC-LxxD系列产品对差模浪涌抑制可达4kV,对共模抑制达6kV，可有效解决常规线路中的浪涌干扰。

02

高共差模抑制能力

• 针对电源应用前级带来的共差模干扰问题，EMC辅助器FC-LxxD系列基于一阶滤波方案，共差模抑制效果高达40dB，可有效抑制前级的干扰，确保系统应用的稳定和可靠。

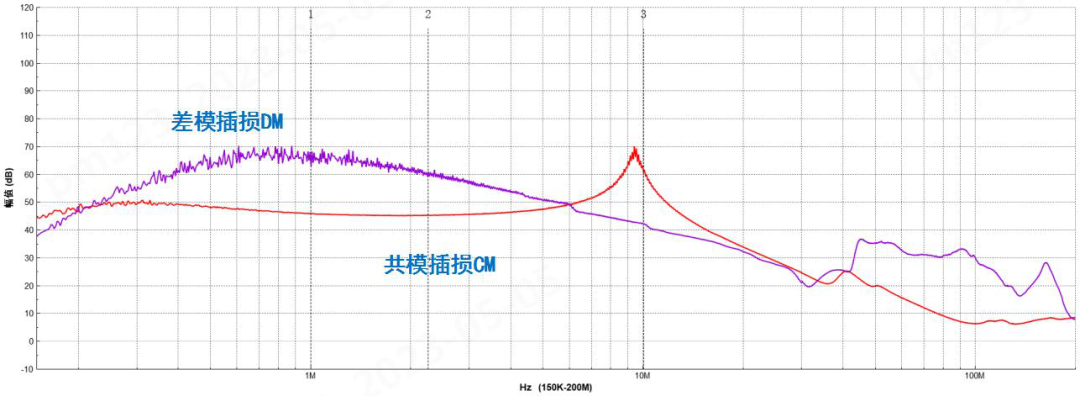

FC-L03D2插入损耗图

03

行业安规标准认证，简化设计方案

• FC-LxxD系列在可靠性上均已通过CE认证（IEC60939 /62368），设计过程中结合市场主流电源产品应用进行配套开发，可适配金升阳AC/DC模块电源LD系列，提升整机系统满足CISPR32/EN55032 CLASS B等级。

产品应用

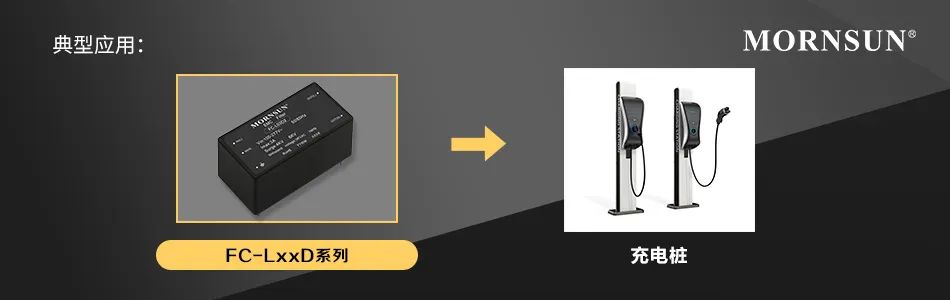

FC-LxxD系列适配金升阳AC/DC模块电源，广泛应用于充电桩、工控设备等。

产品特点

• 超宽输入电压范围：0-305VAC

• 工作温度范围：-40℃ to +85℃

• 符合EMC标准 IEC/EN61000-4系列及CISPR32/EN55032

• 高浪涌抑制能力2kV/4kV、4kV/6kV

• 插入损耗：CM/DM>40db

• 满足安规标准IEC60939和IEC62368

• 元器件100%国产化

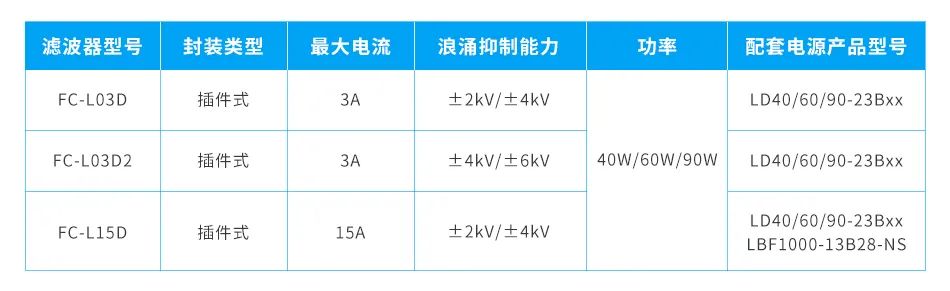

产品选型

详情可参考产品技术手册或咨询
