前言
随着第三方 PD3.1 140W充电器的推出，以及苹果推出的M2系列笔记本，进一步扩展了磁吸充电线的使用范围。为了提升消费者的使用体验，东莞市荣合电子推出了一款2米长度的MagSafe 3 磁吸充电线，这款充电线采用与原装数据线相同的编织线身设计，搭配PD3.1充电器能够为笔记本电脑进行140W磁吸充电。
这款磁吸充电线的推出，可以让消费者以较低的成本，在公司或者在家都能享受到磁吸充电，而无需购买原装的磁吸充电线，或者使用USB-C接口充电，一方面使用更加方便，还能将宝贵的USB-C口解放出来，一举两得。下面充电头网就带来这款磁吸充电线的拆解，一起看看内部的设计。
此前充电头网已经对荣合电子 MagSafe 3充电线做了详细评测，欢迎查阅。
荣合电子MagSafe 3充电线外观

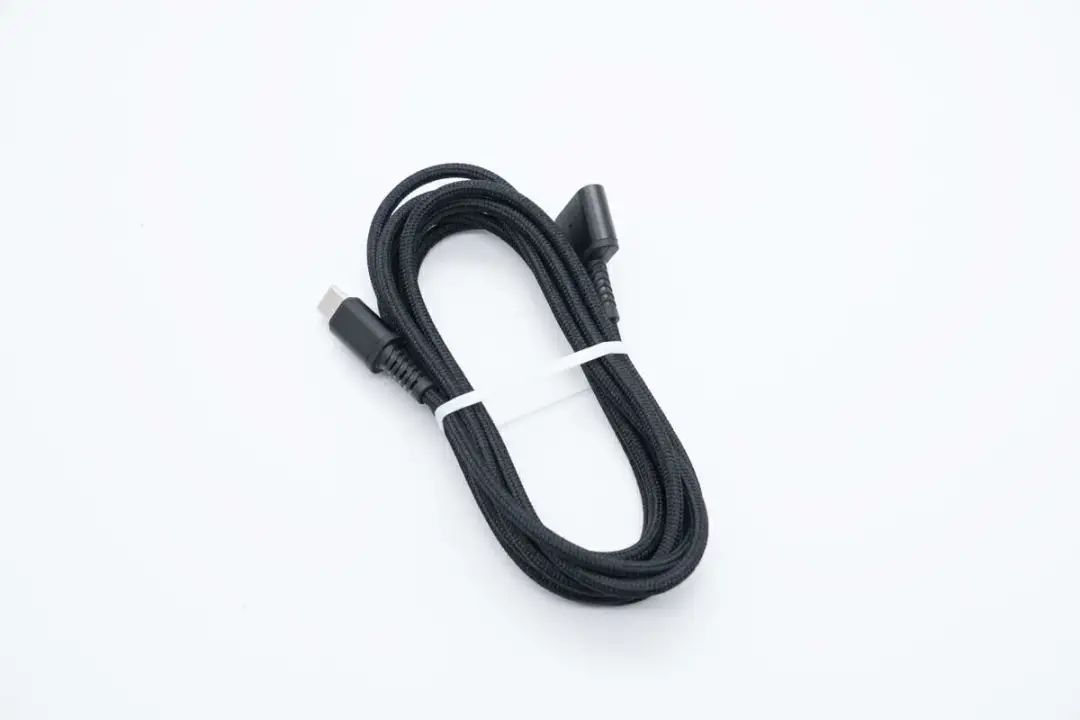

荣合电子MagSafe 3充电线采用白色橡胶圈捆绑固定，线材采用深邃黑配色设计，凸显质感。

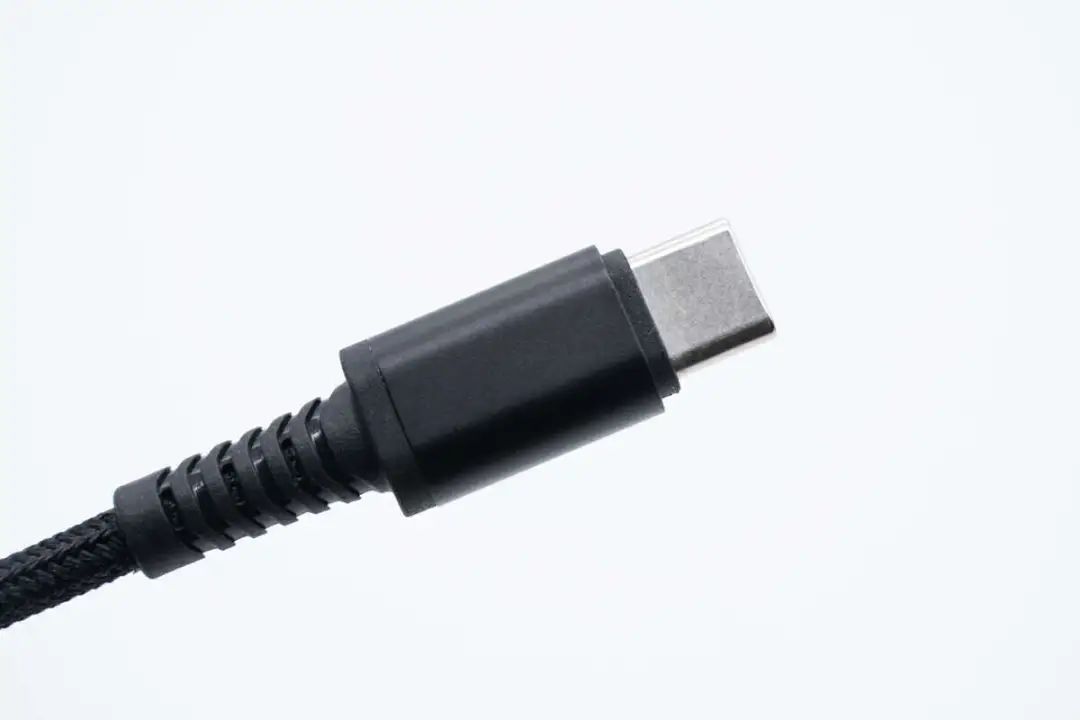

USB-C 端头采用高阻燃 PC材质外壳+连接处二次注塑设计，抗弯折延长使用寿命。

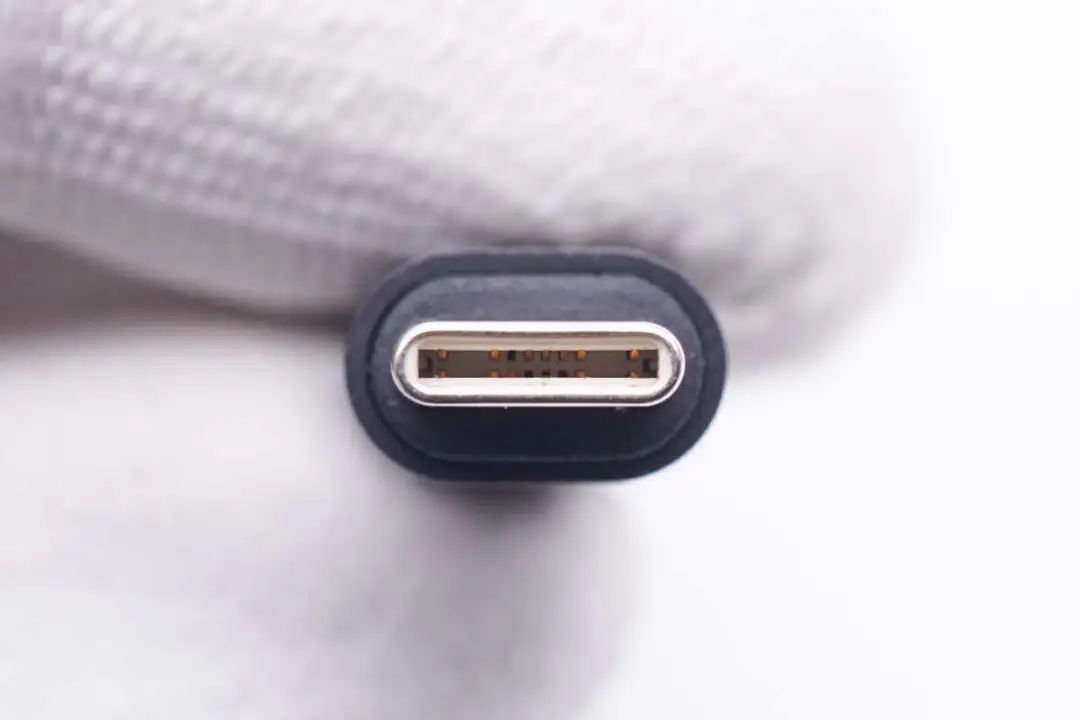

USB-C公头内部采用特制 PIN 脚设计。

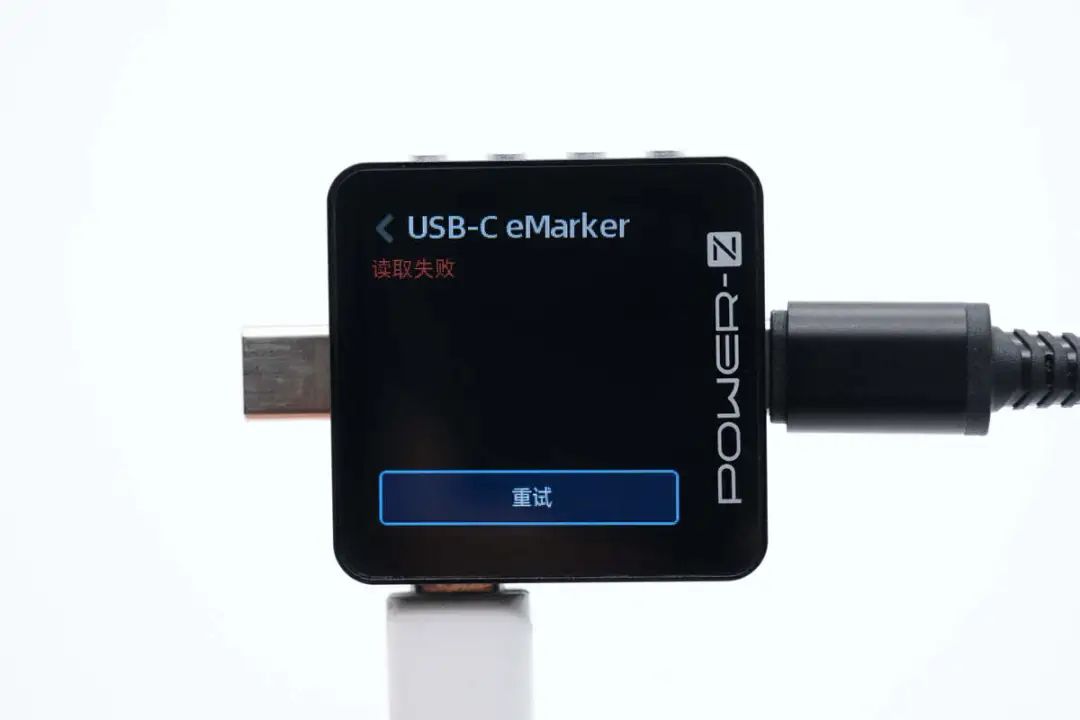

使用 POWER-Z KM003C 测试仪读取线材 E-marker 芯片信息，实测并未具备 E-maker 芯片。

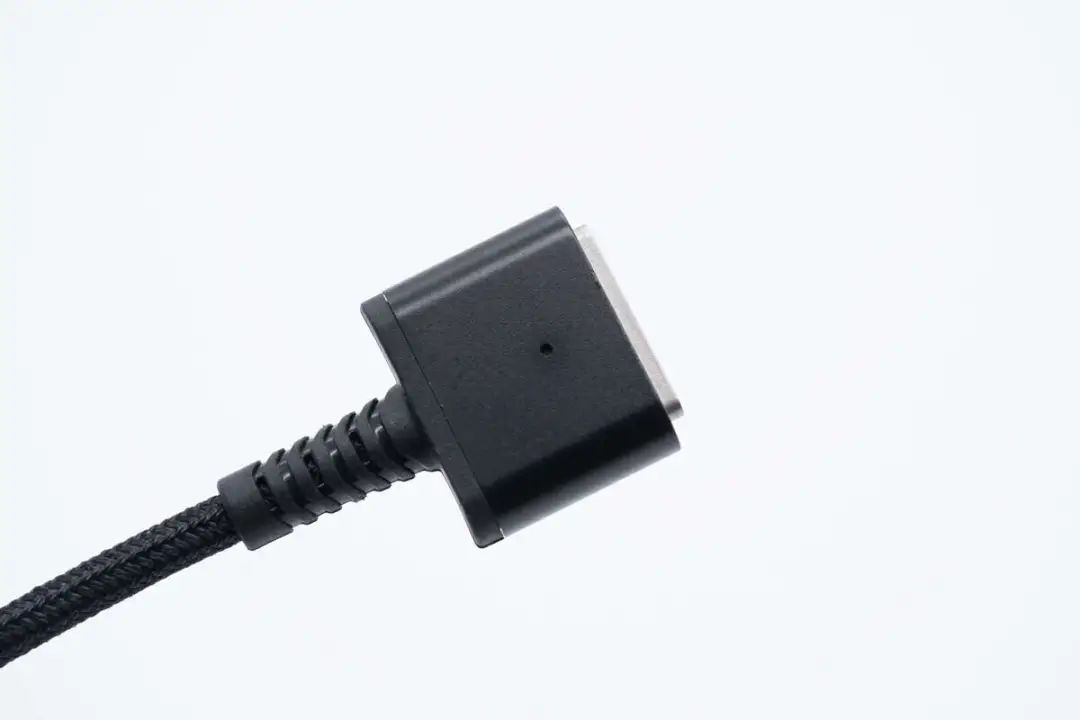

MagSafe磁吸充电端头采用相同的设计，并且设有通电指示灯开孔。

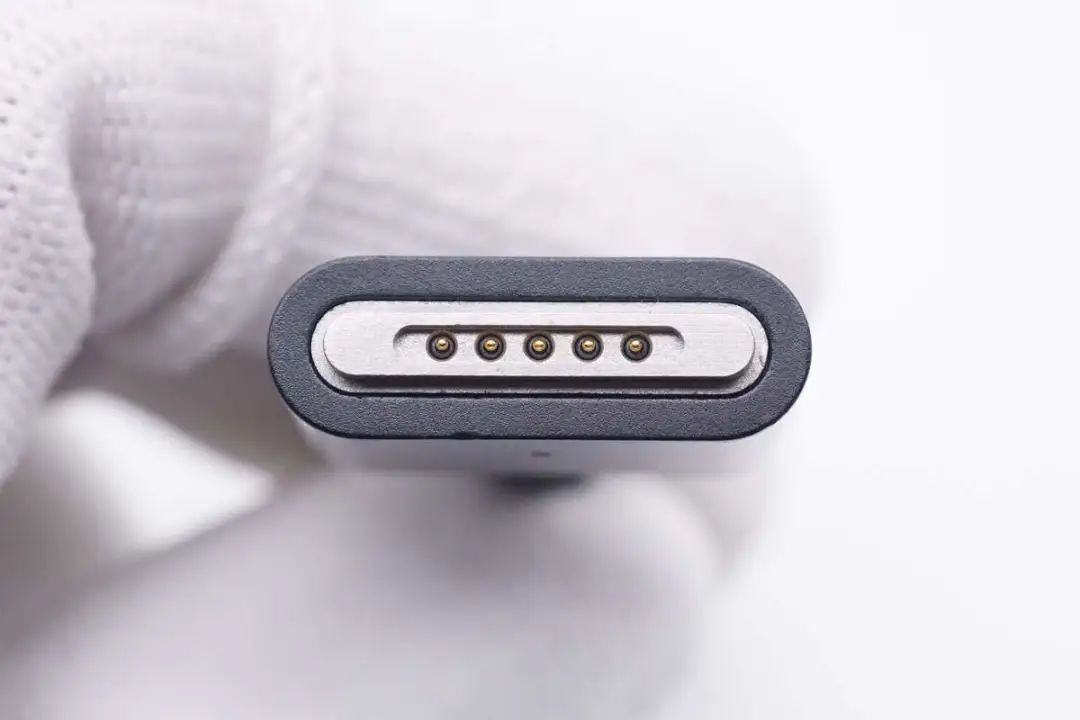

合金端头的凹型区域内拥有5个镀金触点，与苹果原装MagSafe 3充电端头一致，可对应拥有 MagSafe 充电端口的 MacBook 笔记本。

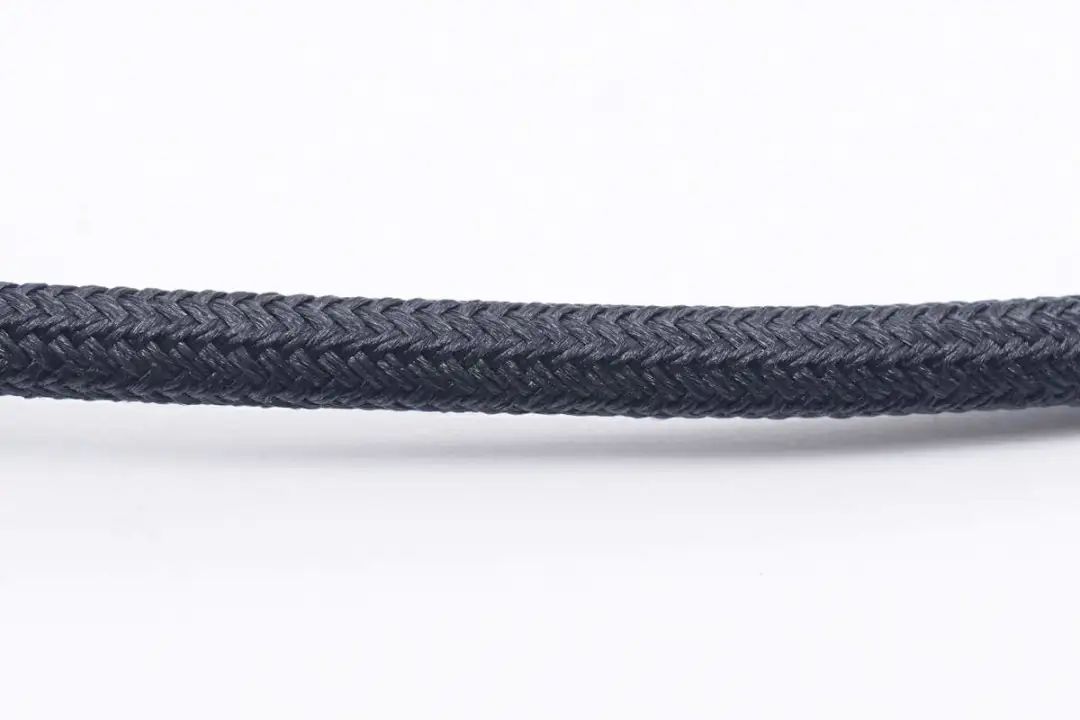

线身采用高密度尼龙编织工艺，卷起时不易缠结，延长线材的使用寿命，同时增加质感。

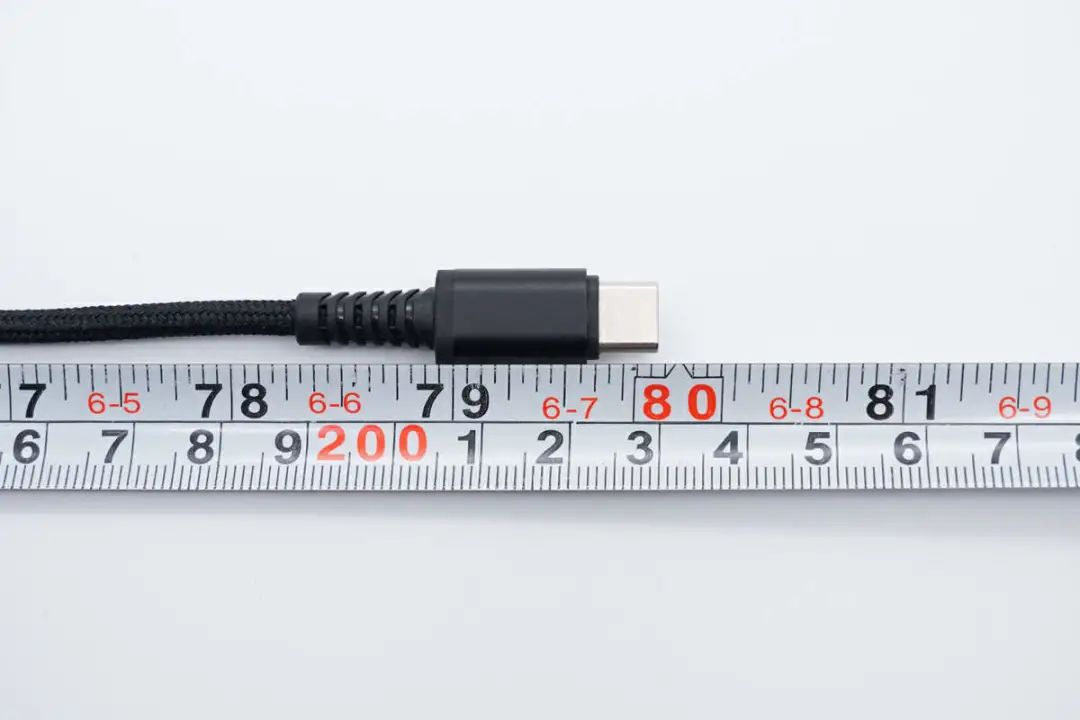

测得这款线缆长度约203cm，非常的长，面对咖啡馆、图书馆等使用场景可以说轻松无压力。

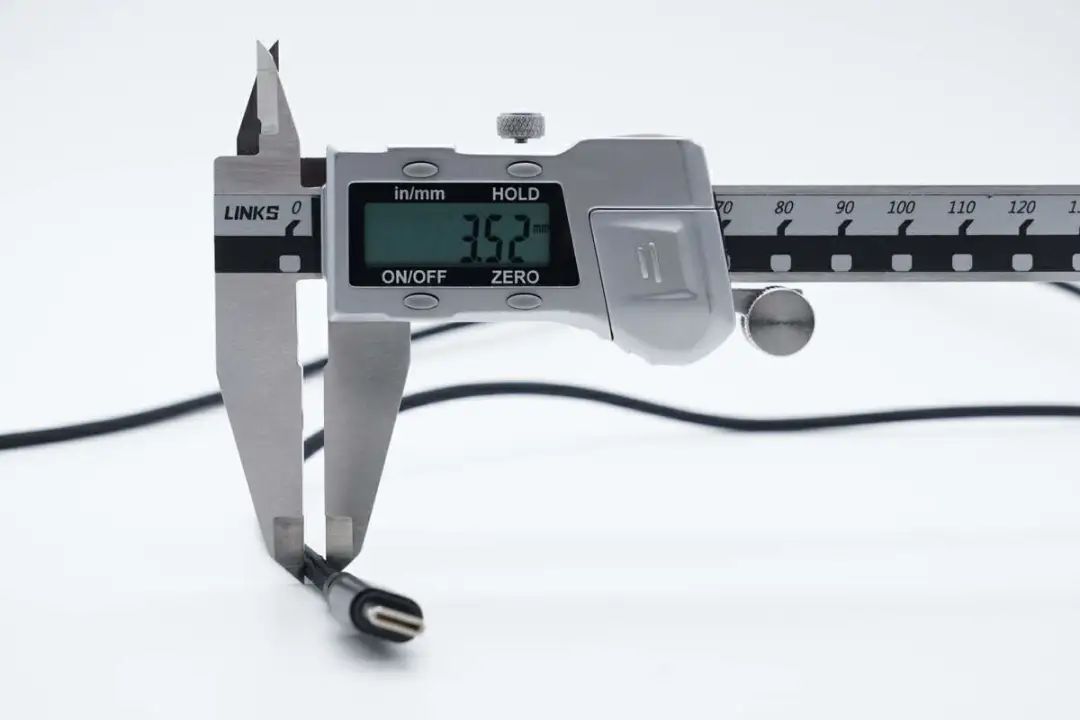

线身直径为3.52mm。

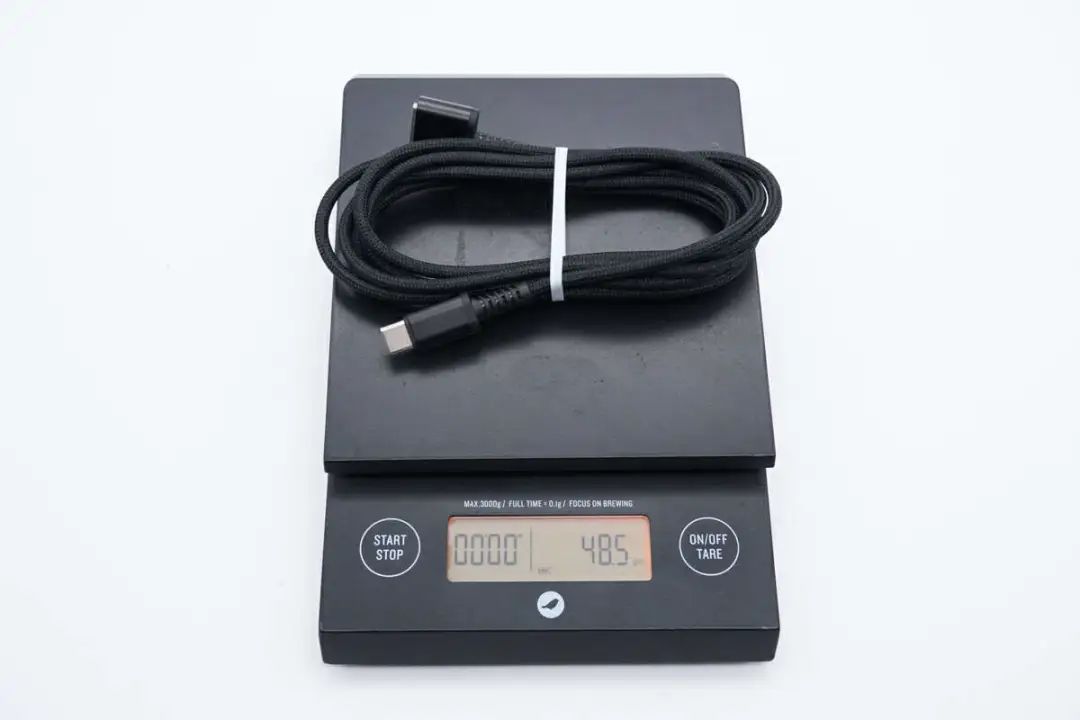

另外测得重量约为49g。

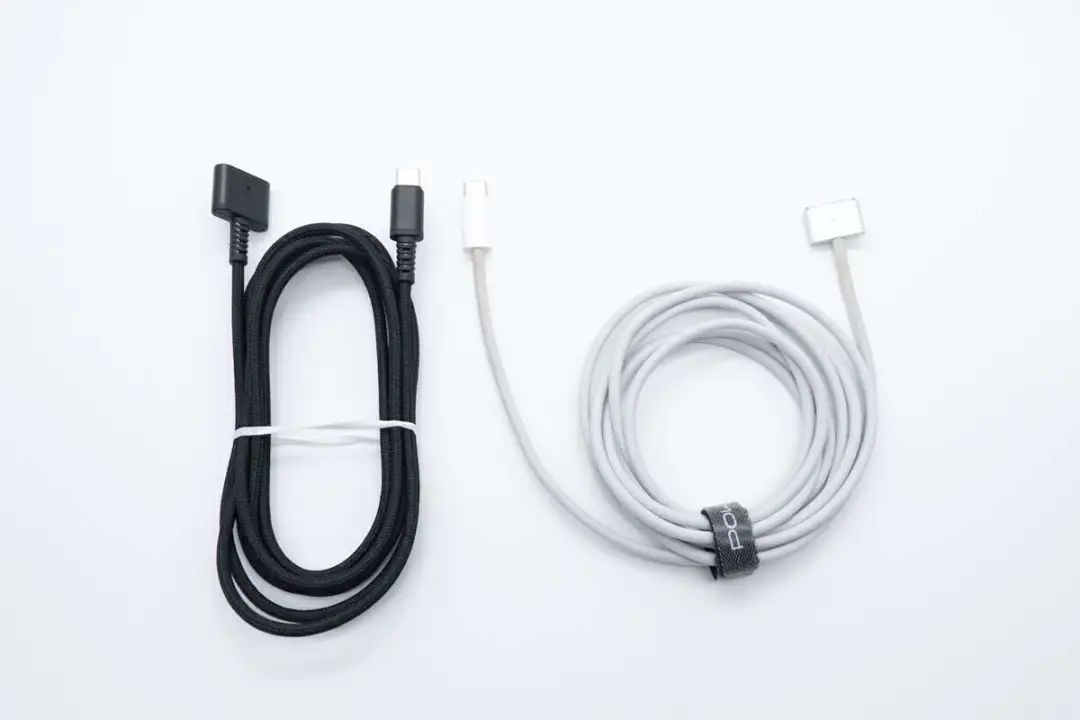

黑色线身的荣合电子MagSafe 3充电线与白色线身的苹果原装 MagSafe 3充电线相比，各有设计风格，但无疑前者更加耐脏些。

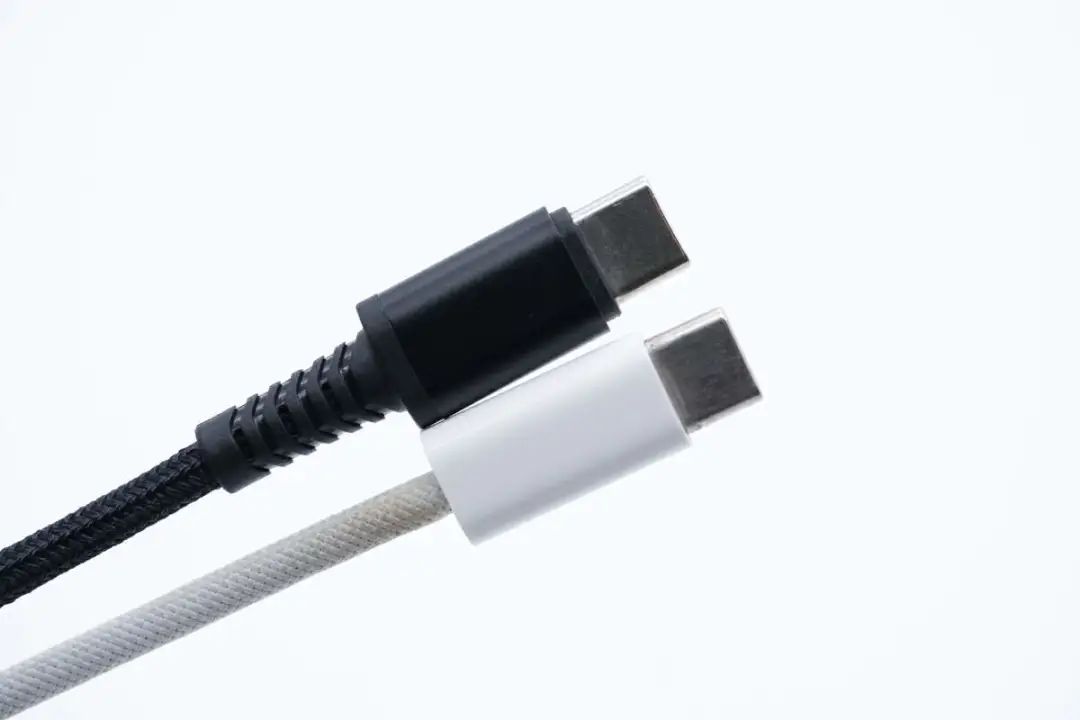

USB-C 子端部分，荣合电子 MagSafe 3充电线二次注塑工艺处理，多了对连接处的抗弯折保护设计。

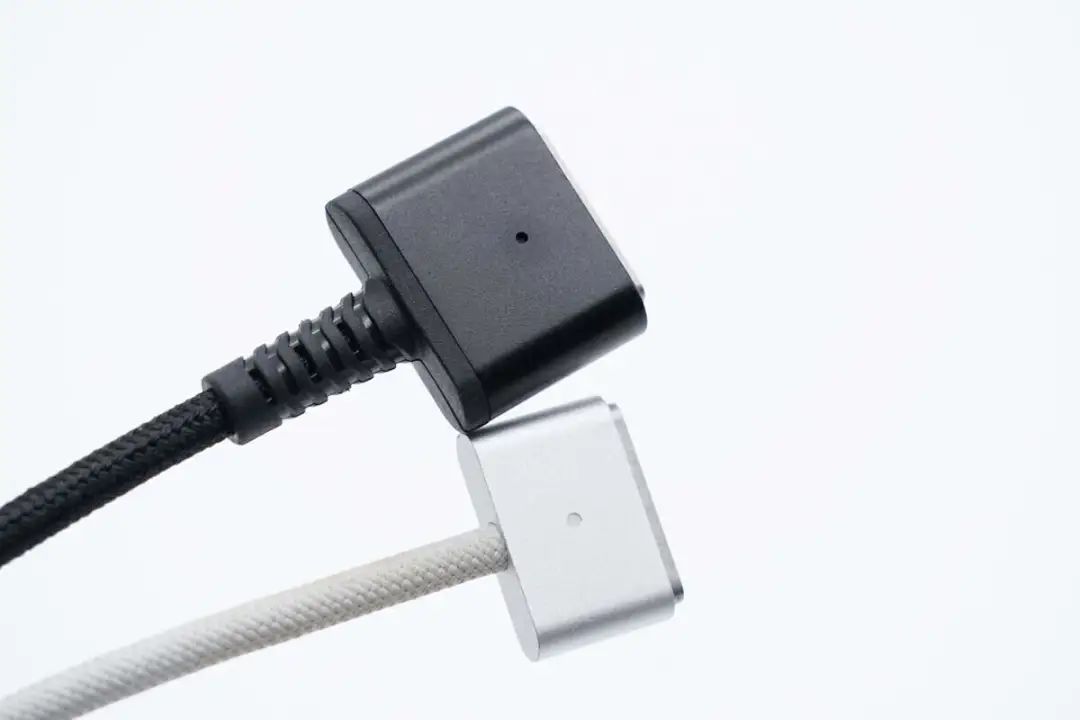

而 MagSafe 3 充电端头方面，荣合电子MagSafe 3充电线的端头体型更大，但凸出的合金端头部分，两者保持一致。

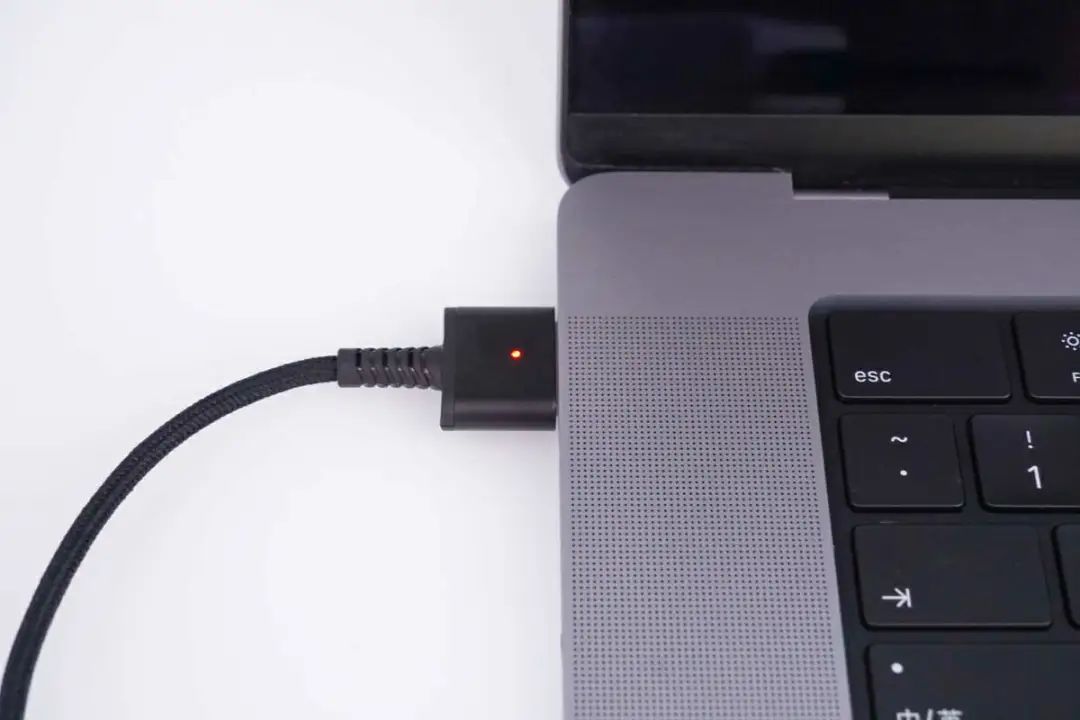

荣合电子 MagSafe 3充电线为 MacBook Pro 16 M1 Max笔记本进行充电时，磁吸力方面与原装线材一致，且正常充电时会亮起通电 LED 指示灯。

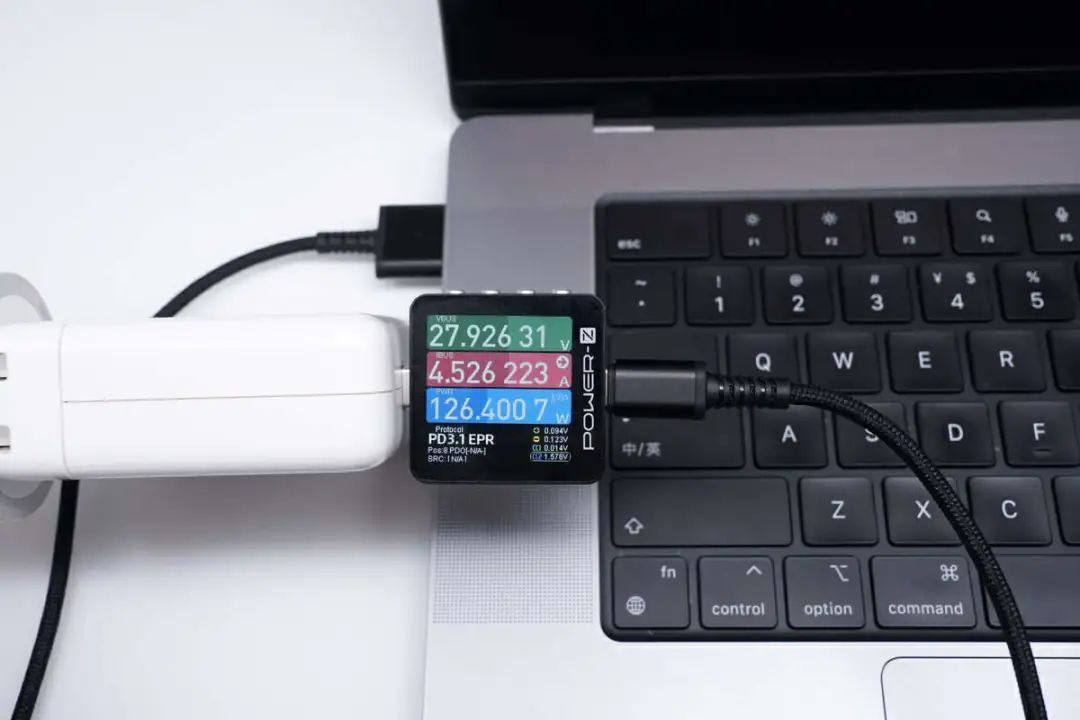

使用苹果原装140W充电器搭配这款线材进行供电，测得充电器输出端功率为126.4W。
荣合电子MagSafe 3充电线拆解
看完了这款磁吸充电线的外观展示和实际测试，下面就进行拆解，看看线缆的做工和设计。

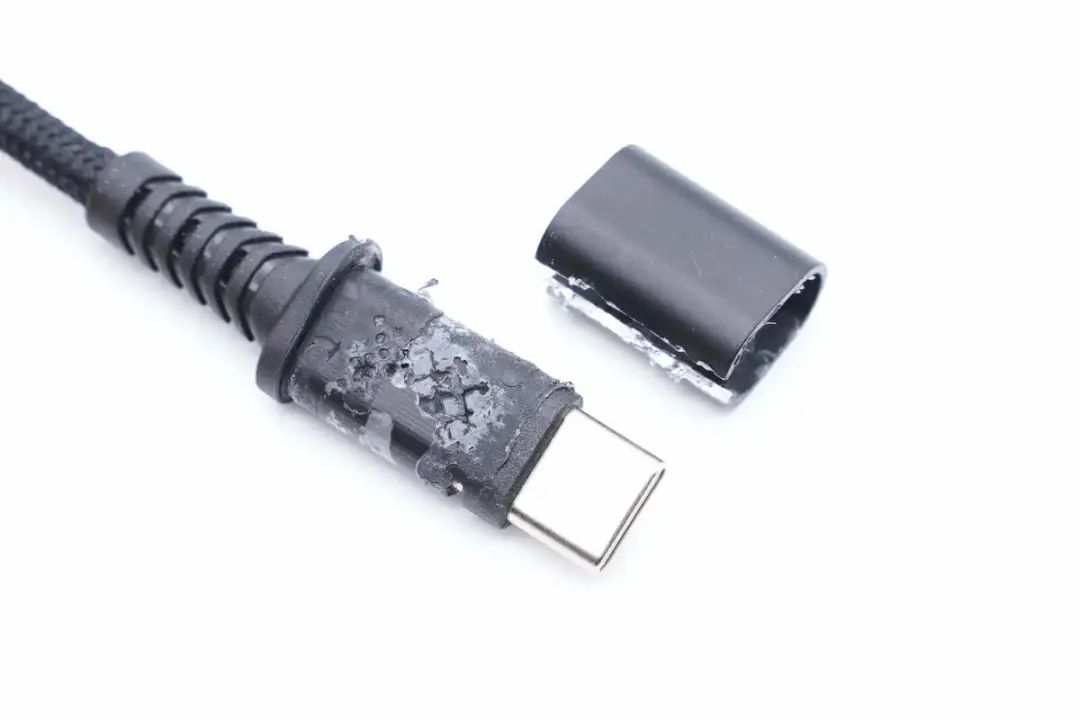

首先使用切割机切开USB-C端子铝合金外壳。

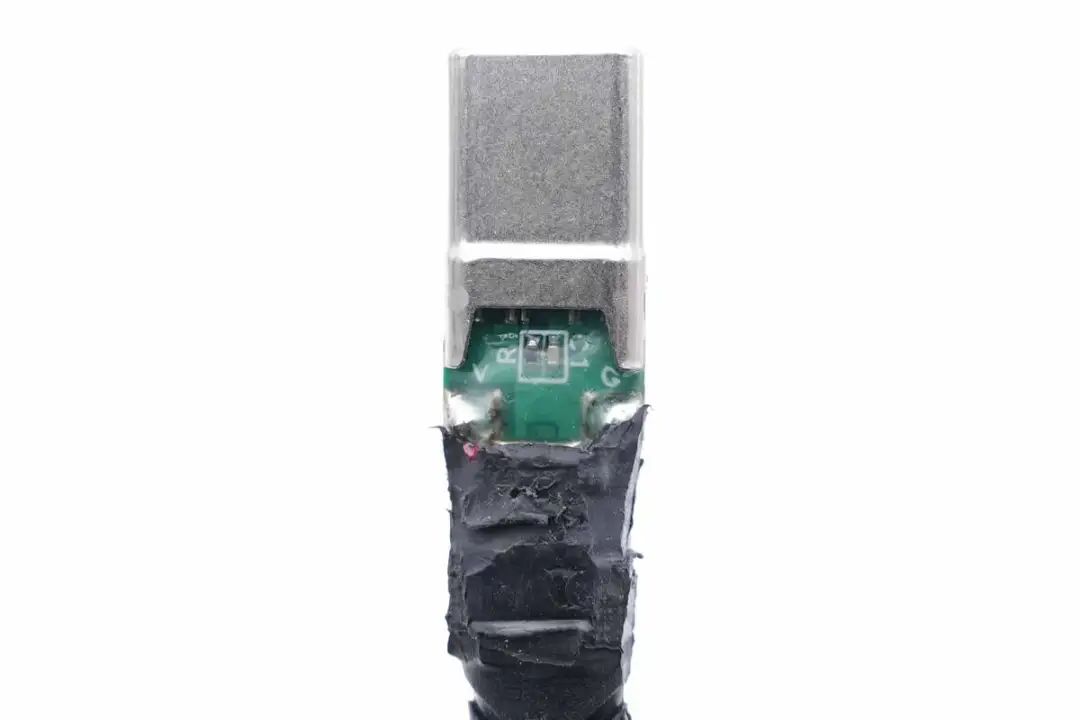

端子小板一面焊接正负极导线。

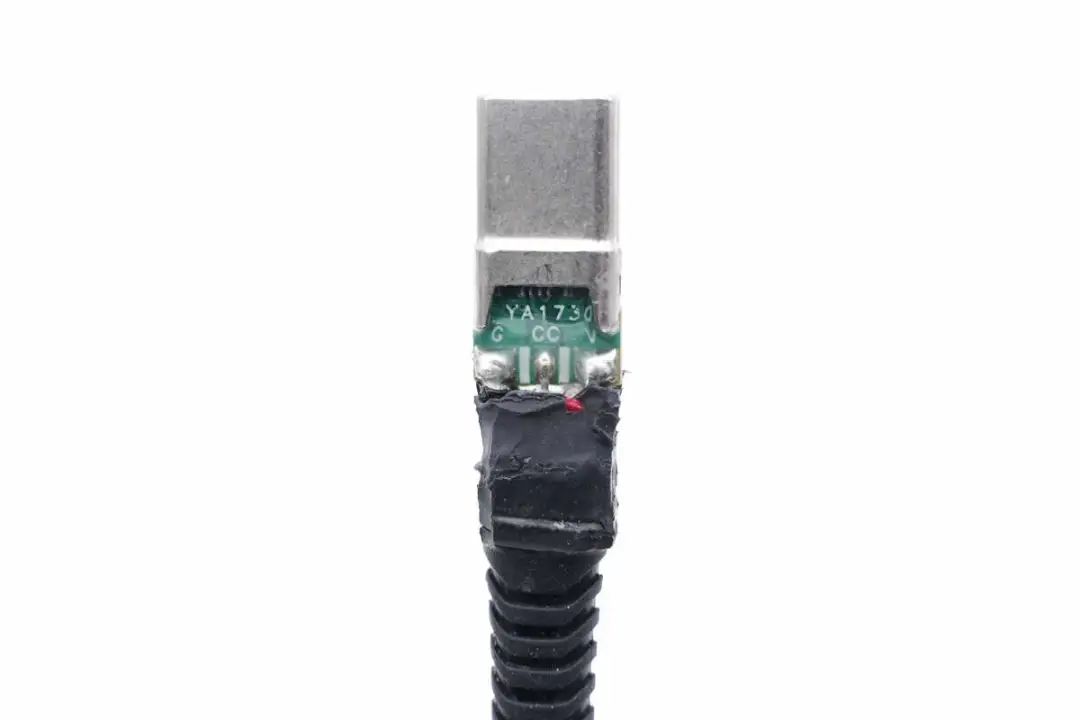

另一面焊接正负极导线和CC线。

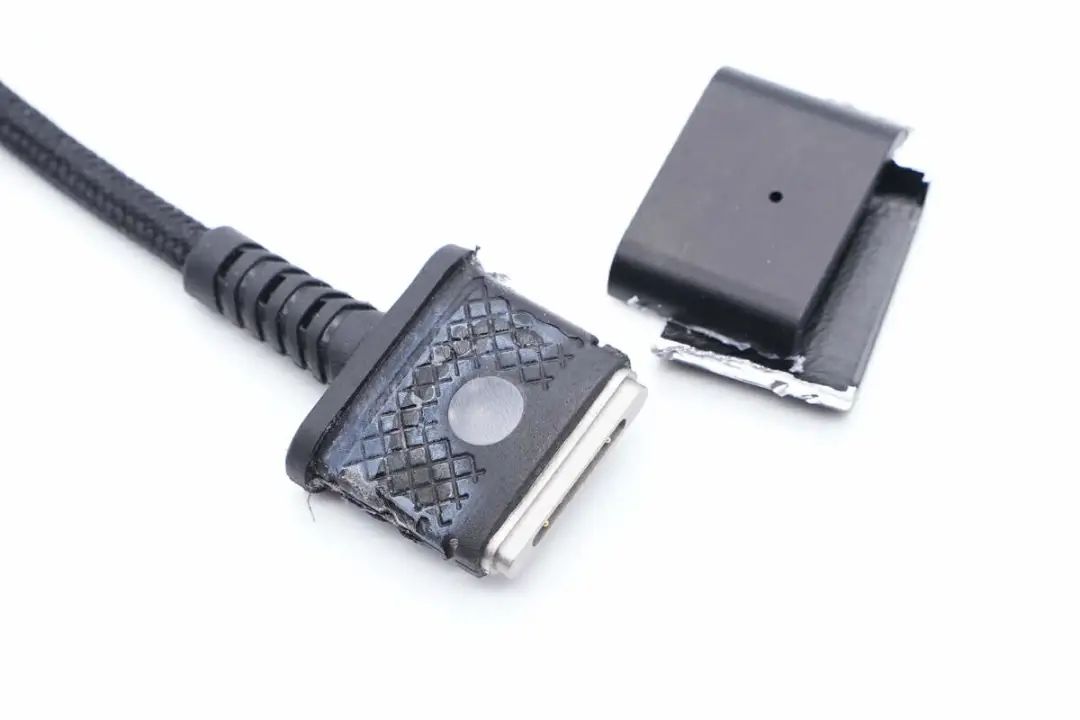

接着切开笔记本磁吸端子的铝合金外壳，半透明区域对应铝合金外壳开孔用于充电指示。

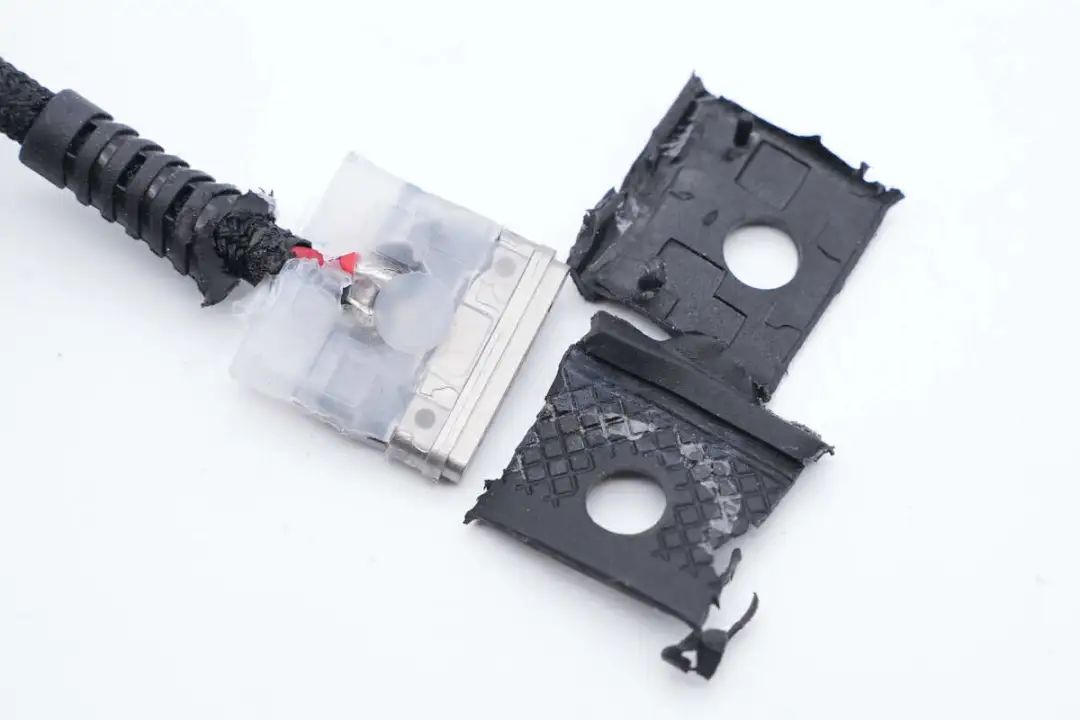

撕掉填充的黑色软胶，端子小板采用半透明硬胶填充。

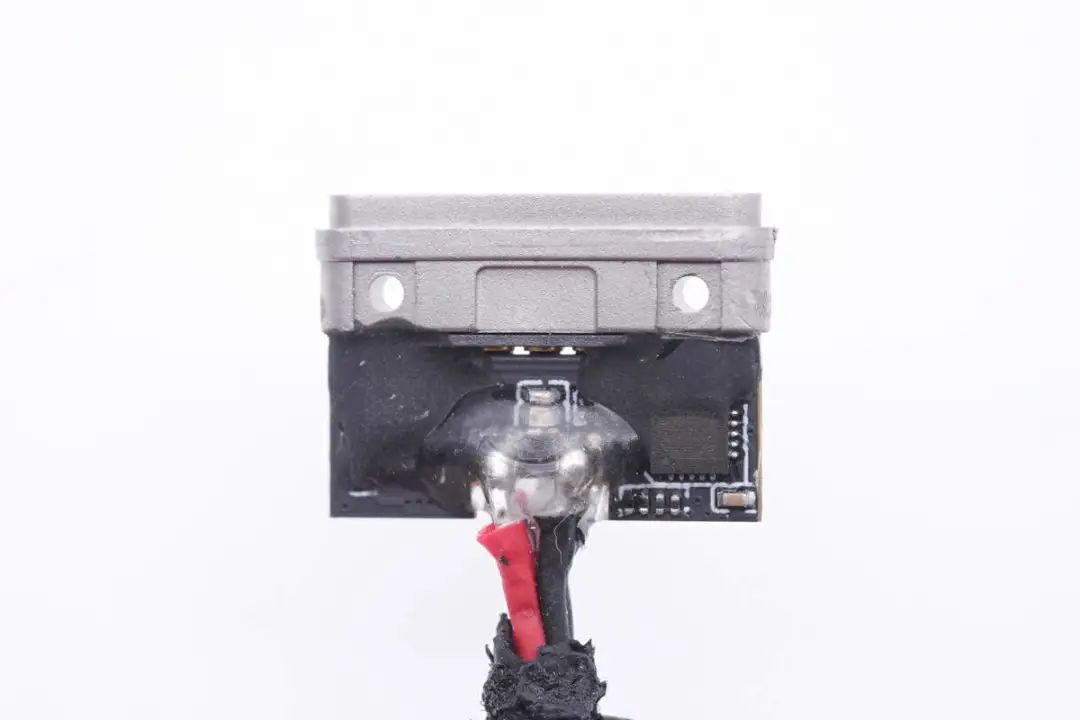

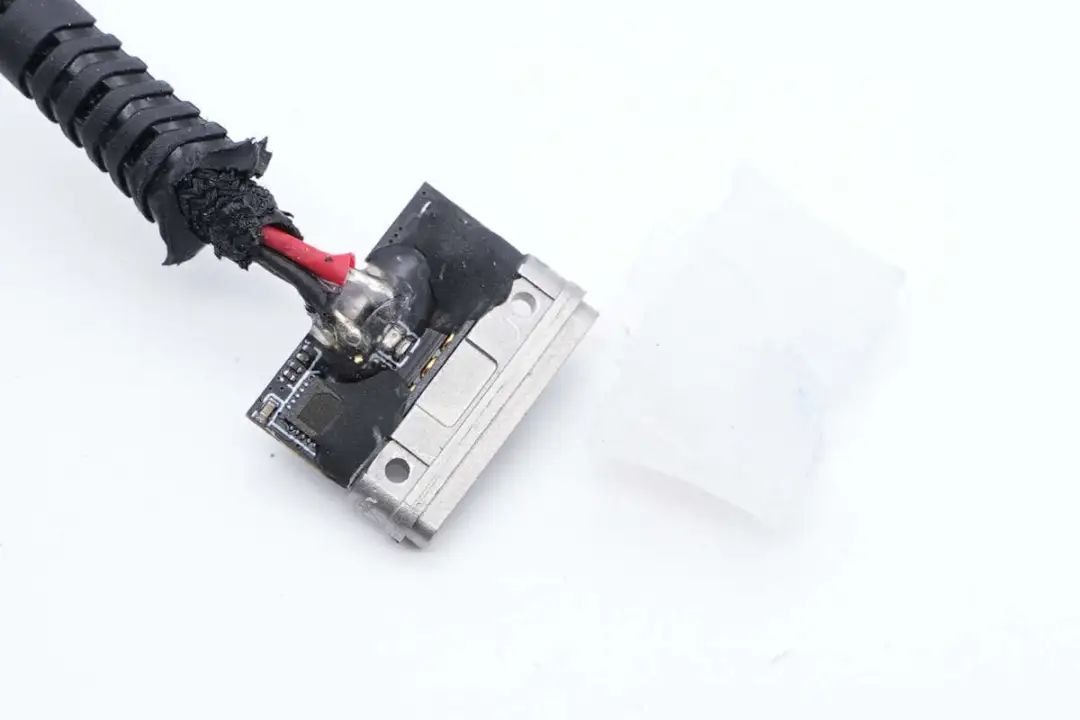

取下半透明硬胶，露出PCB小板，小板通过黑色硬质胶水覆盖，并与端子固定。

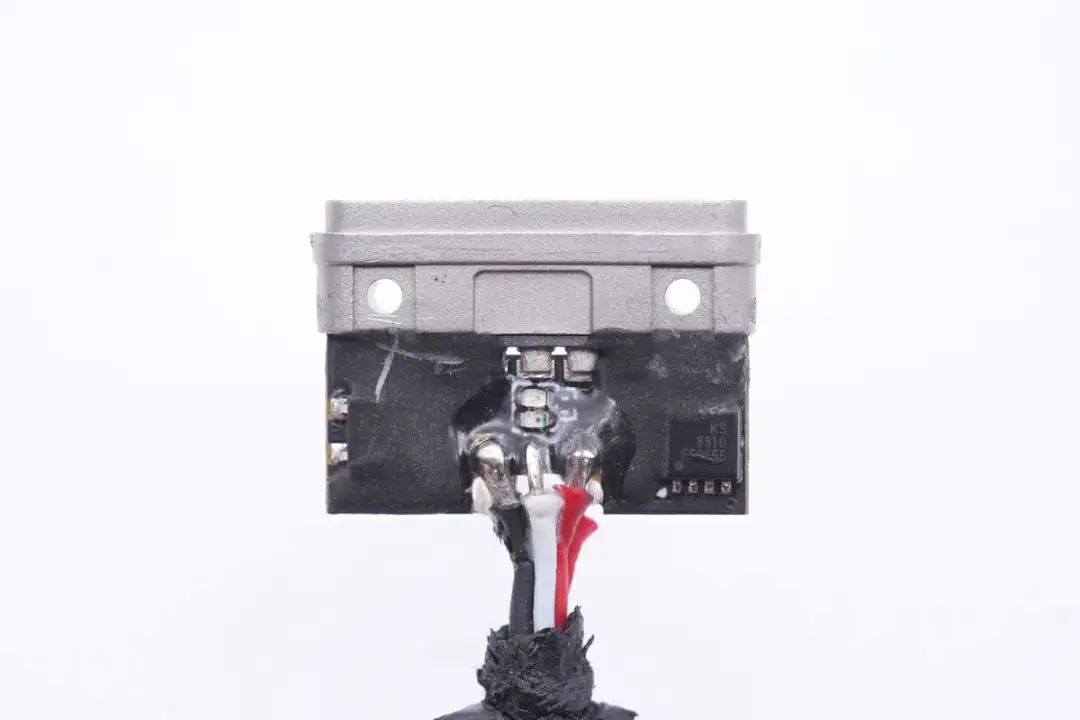

其中一面焊接正负极导线，在导线焊点上方焊接充电指示LED，焊点涂胶保护。
小板另外一面焊接弹簧端子，正负极导线和CC线。

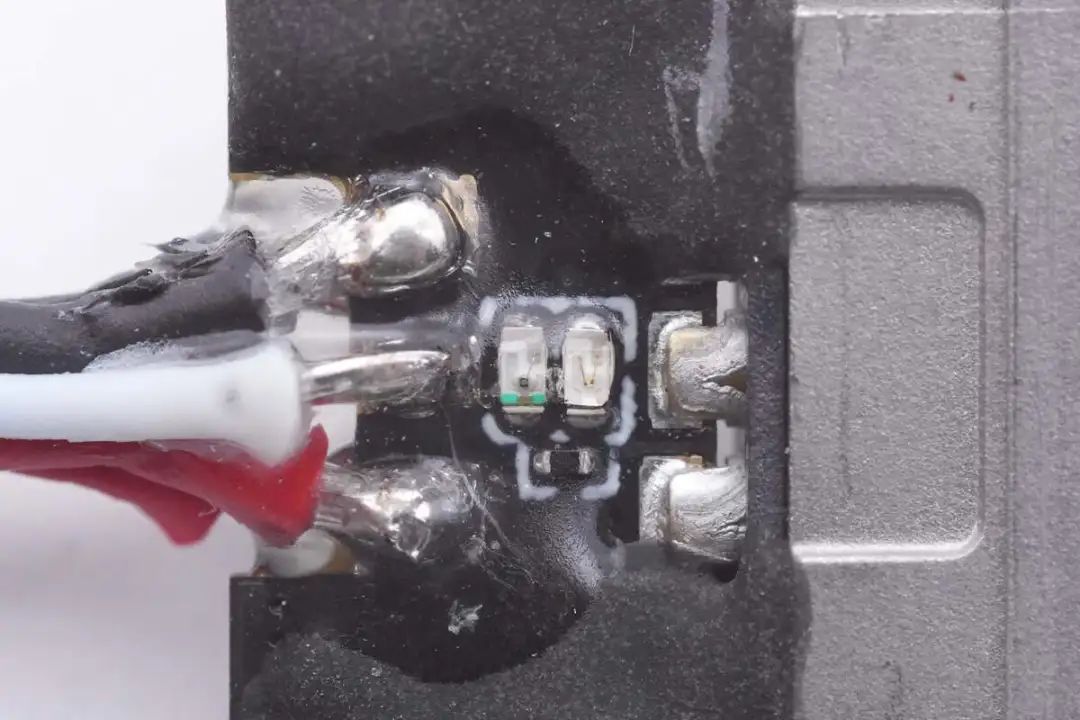

导线焊点与两颗LED指示灯特写。
另外一面的焊点特写，焊点饱满圆润。

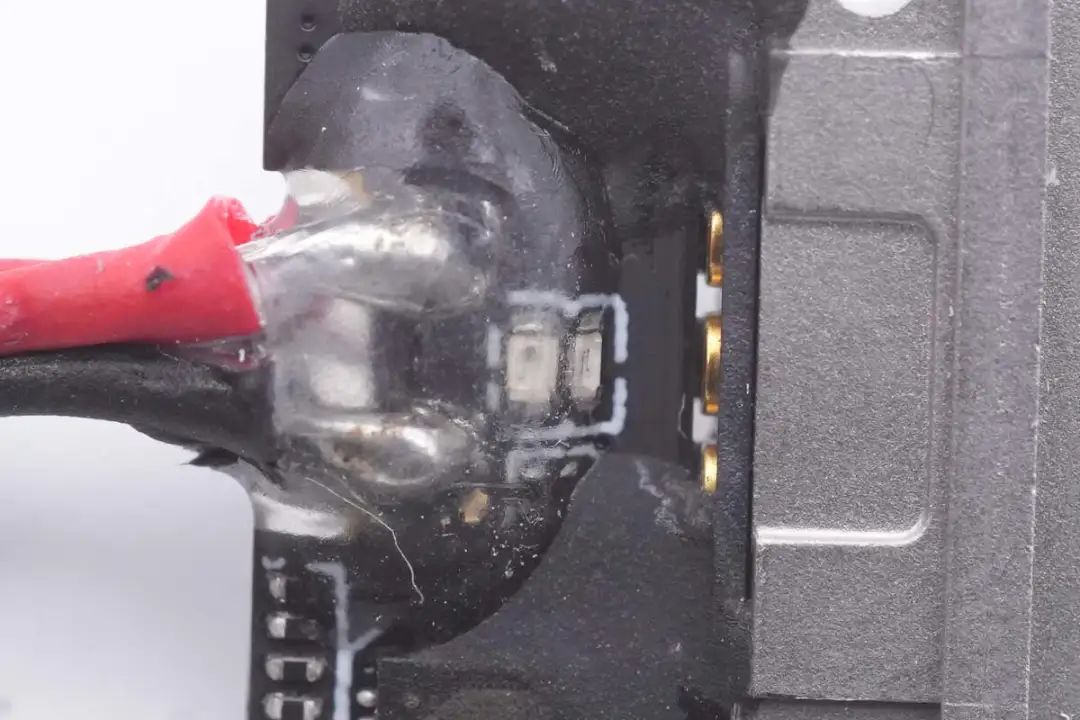

两颗LED指示灯用于指示充电状态。
另外一面也焊接两颗相同的LED指示灯。

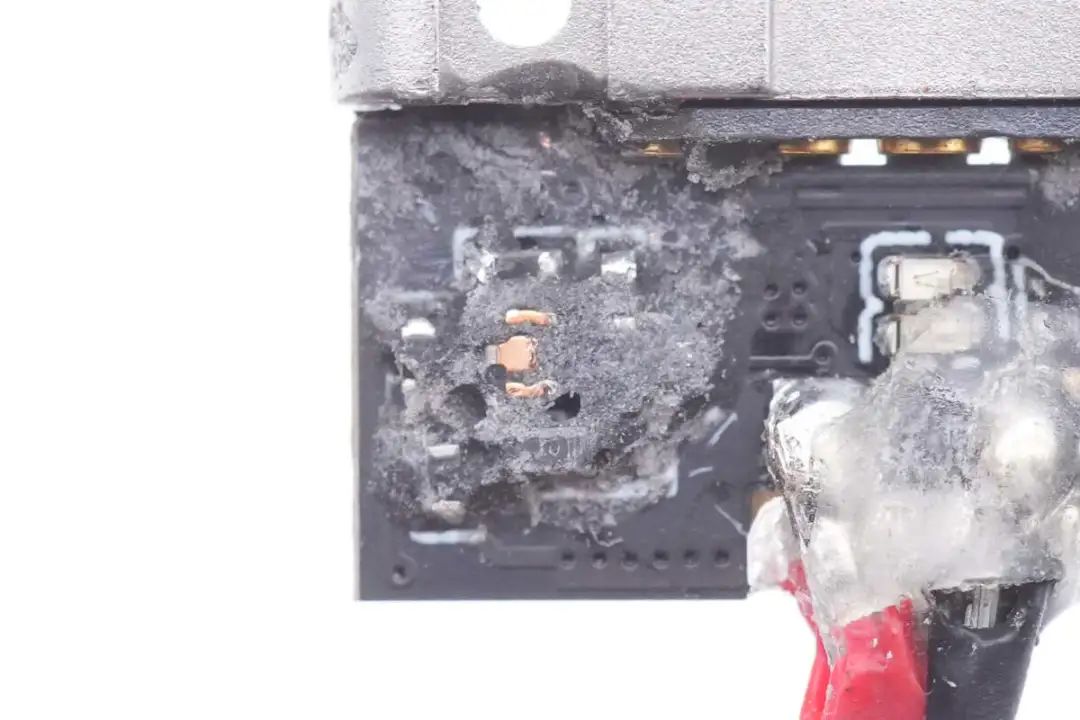

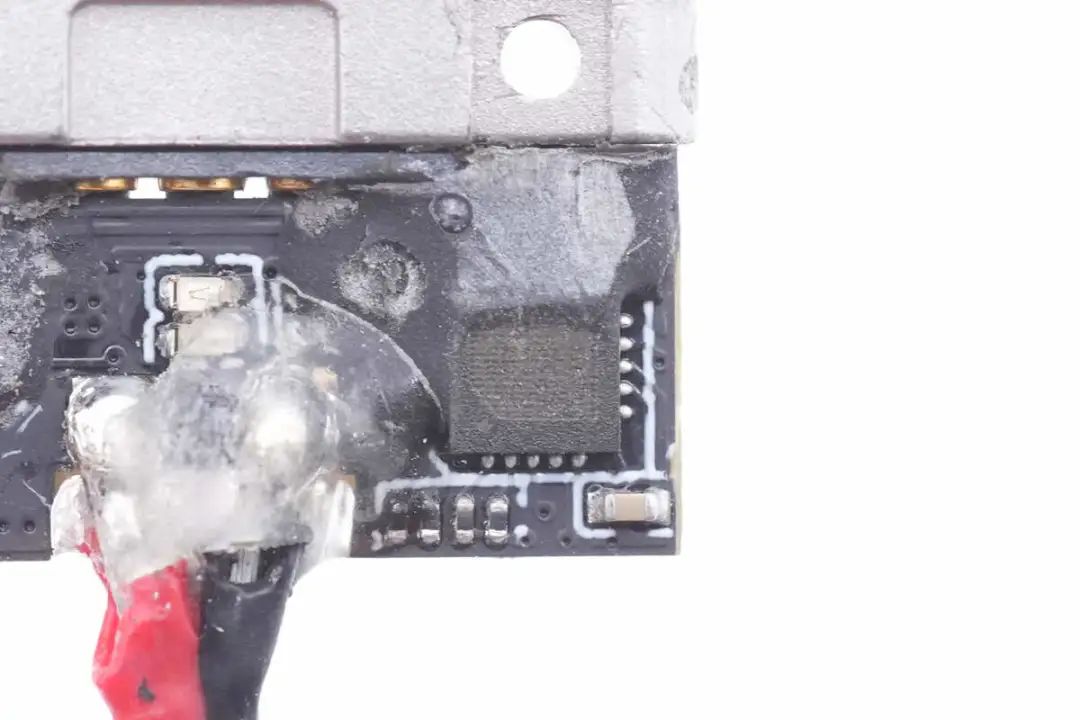

一颗丝印被打磨掉的芯片。

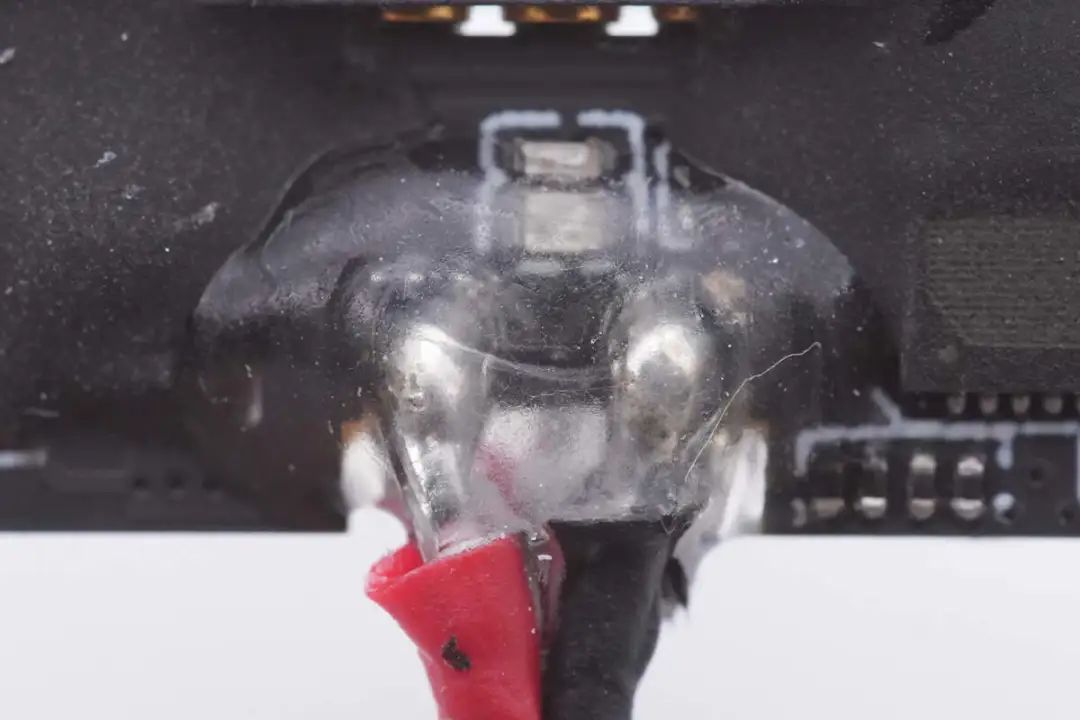

在另一侧的胶水内部是一颗MOS管。

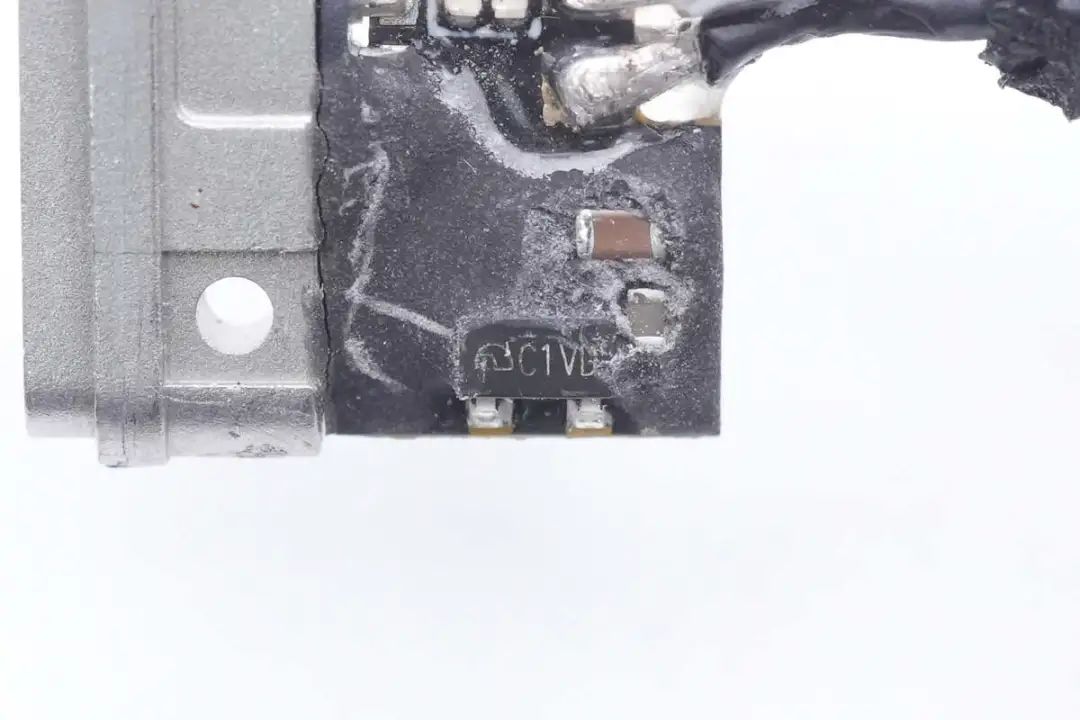

一颗丝印C1VB的稳压芯片。

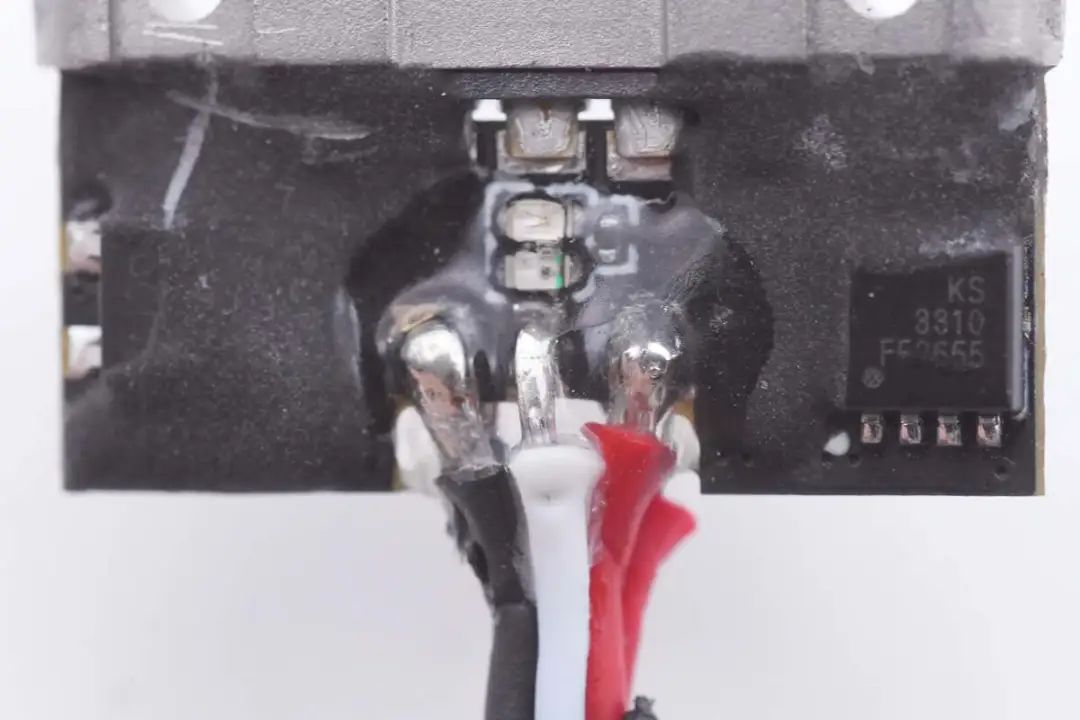

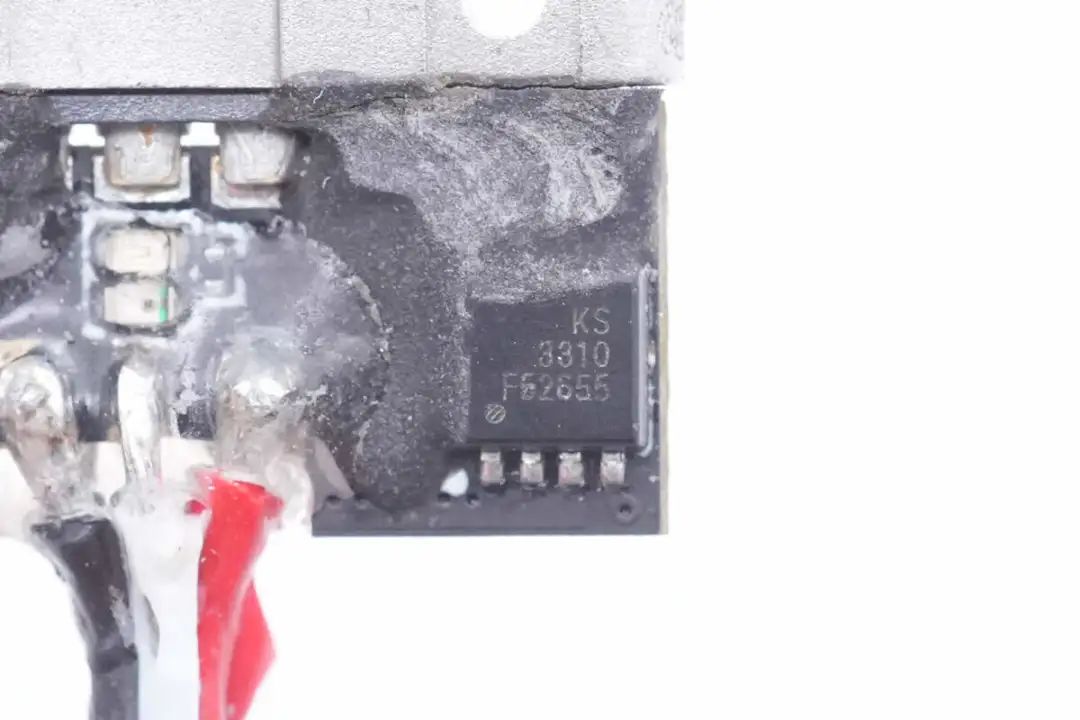

冠禹KS3310 PMOS用于供电控制。

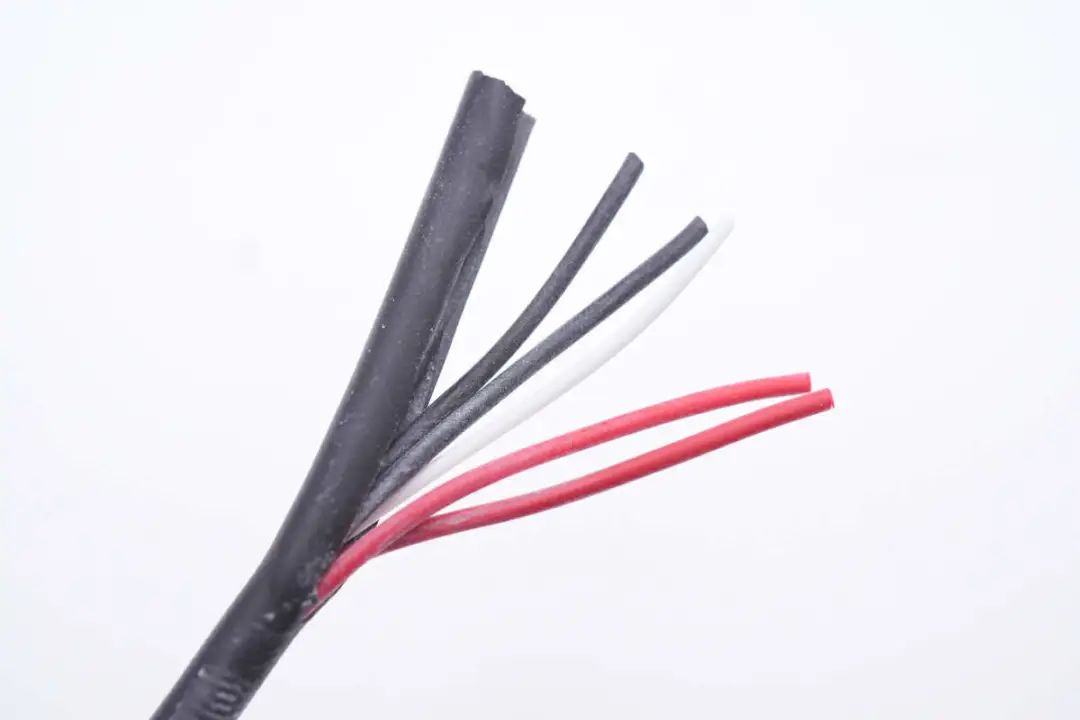

继续来拆解线缆，线缆内部为两对正负极导线和白色CC线。

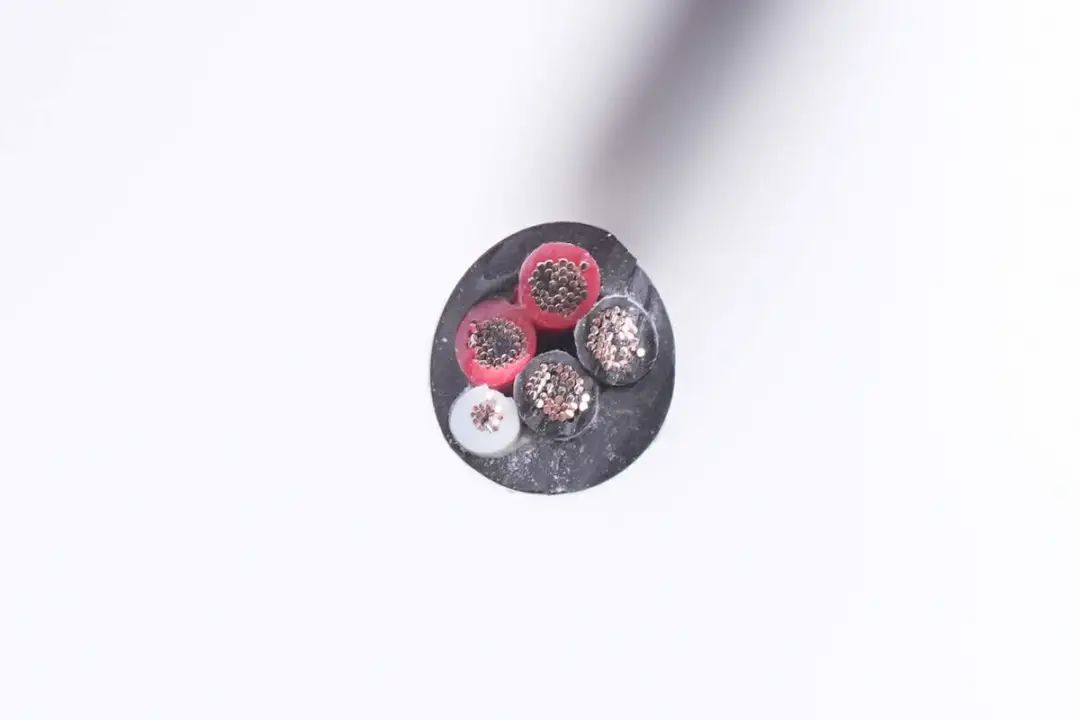

将外皮切开观察线芯。

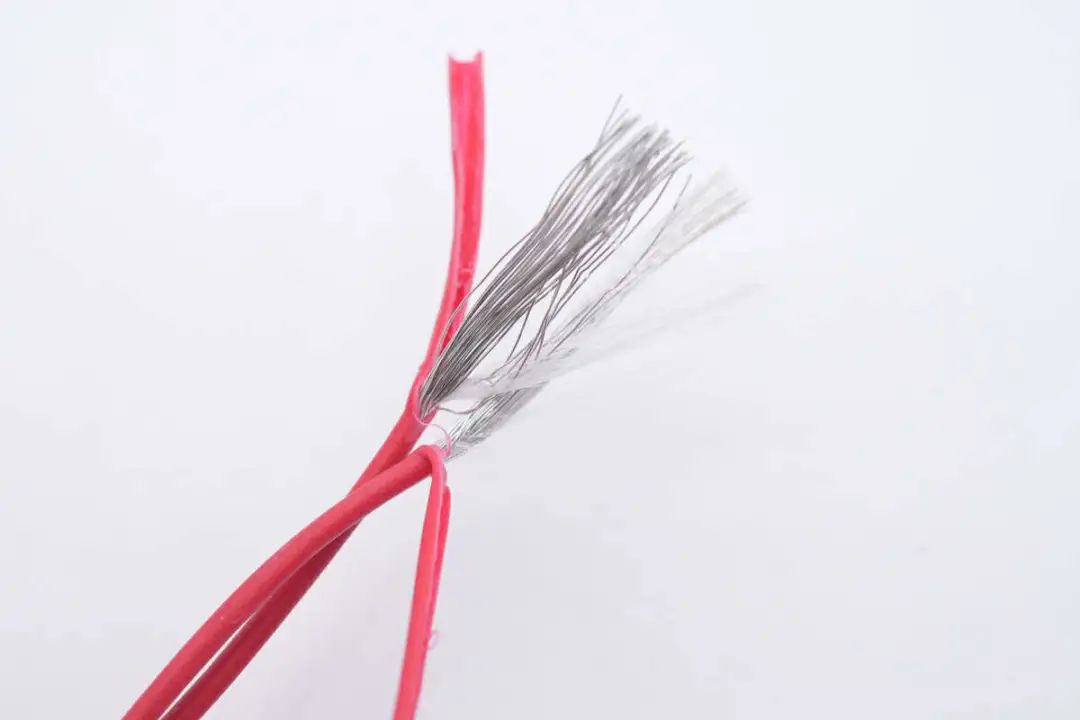

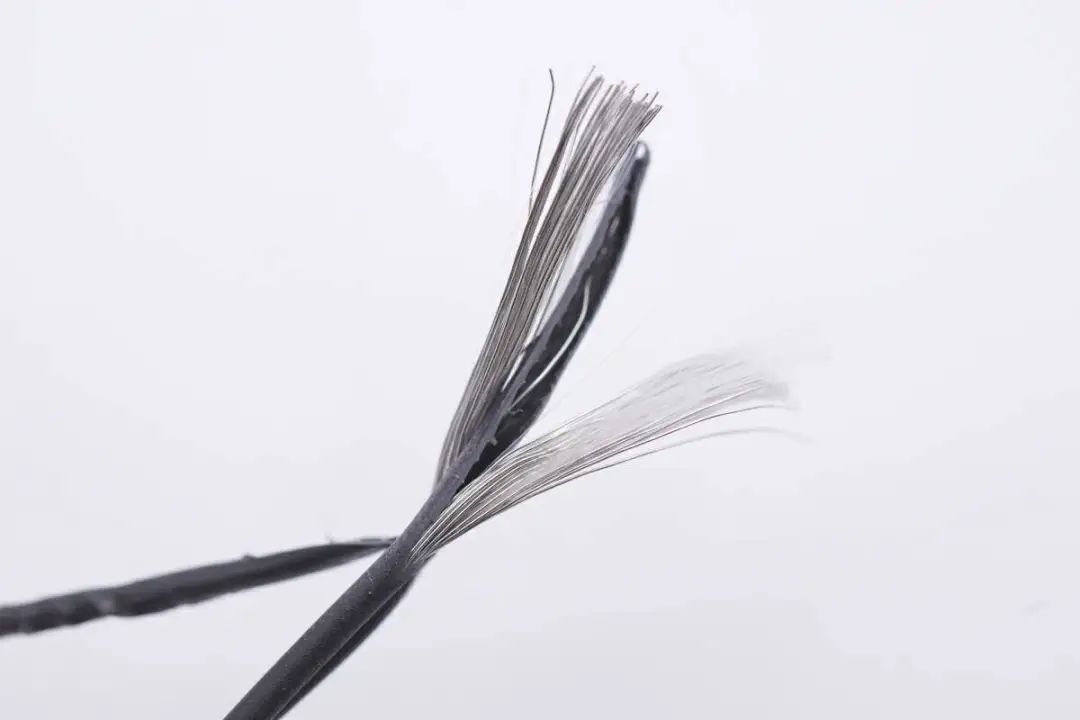

红色正极线芯采用镀锡铜线，内部掺有抗拉线。
黑色负极线芯采用镀锡铜线，内部掺有抗拉线。

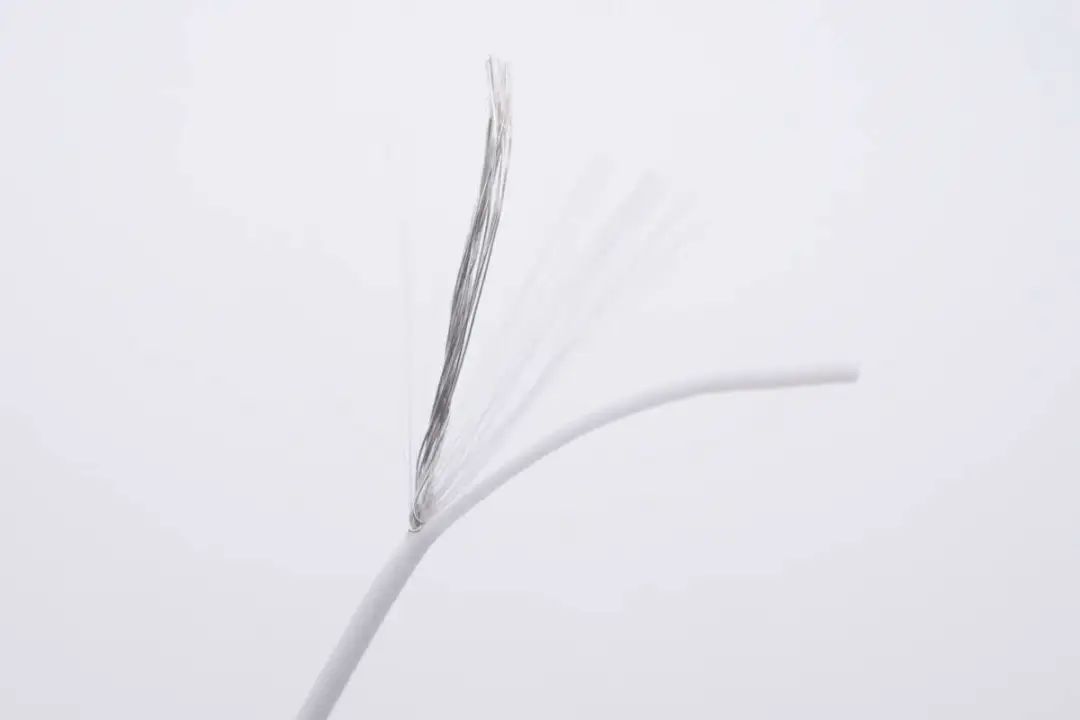

白色CC线芯也采用镀锡铜线，内部掺有抗拉线。

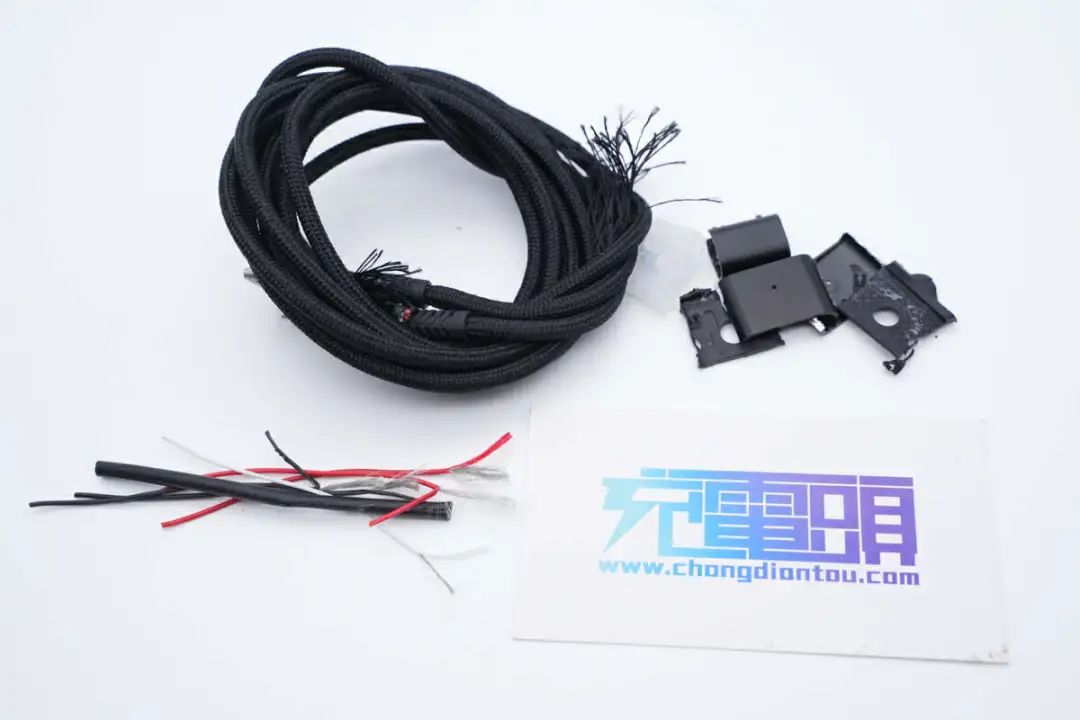

全部拆解一览，来张全家福。
充电头网拆解总结
荣合电子MagSafe 3 磁吸充电线为黑色尼龙编织线身，长度为2米，能够满足不同场合的使用需求。磁吸充电线通过连接PD3.1充电器，即可同原装磁吸线相同的方式为苹果M1和M2笔记本140W快充，为原装磁吸线的平替。无需占用USB-C接口，使用方便。
充电头网通过拆解了解到，荣合电子这款磁吸充电线两端均采用铝合金端子外壳，并采用硬胶填充，提供更好的保护性，更加耐用。线缆内部采用双倍并联的导电线芯，线阻更小，保证充电体验。磁吸端子两面都有LED进行充电状态指示，与原装使用体验一致。
