很多负载对电源有上电时序和电压转换速率（压摆率）的要求，比如负载需要多路电源时，这些电源要有先后的上电、下电的顺序，同时也要满足一定的上、下电斜率要求。关闭电源后，受负载电路大电容影响，电源电压下降会缓慢。
如果在负载电容没有释放完电的情况下立刻上电，可能会导致系统不能正常启动。屏幕可能出现花屏，相机打开异常，或者系统直接死机。因此有的产品说明中有介绍，比如路由器：断电后等待10秒再重新上电。一些老式电视机，关机后电源指示灯会过几秒才熄灭，就是没有快速放电电路导致。
为了避免反复开关负载引起电源异常，那么一般就要增加快速放电电路。一个非常简单的放电电路就是加一个对地开关MOS，

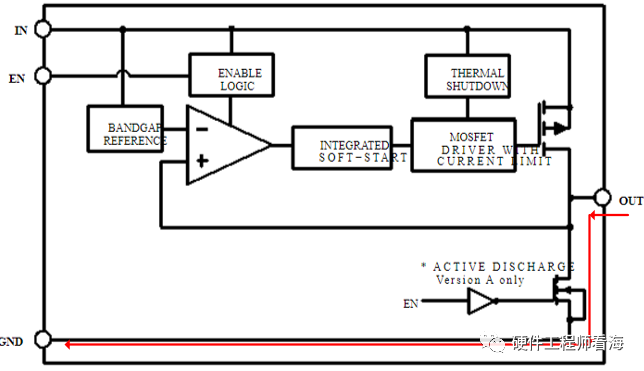

当需要放电时，就打开MOS，不需要放电时，就断开MOS。下图中的LDO内部就集成了快放电功能。
该LDO的快放电功能受控于EN引脚，当EN引脚为高时，LDO输出Vout，当EN引脚为低电平时，LDO关闭输出，快放电通路打开，
负载电容上的电压通过放电MOS被释放，放电通路见下图红色路径。

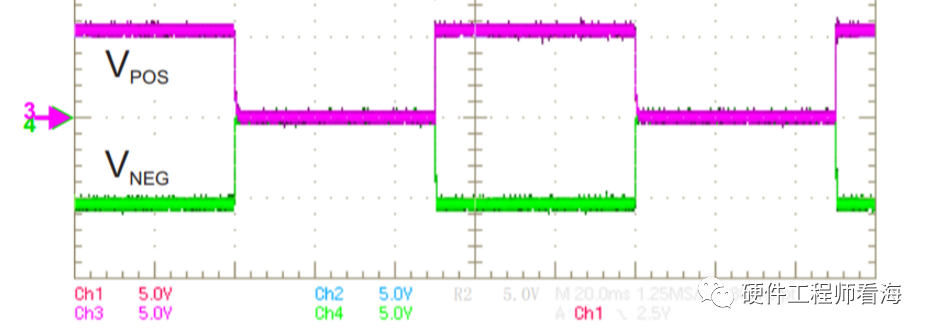

下图粉色（正电）和绿色（负电）电源是屏幕的供电，增加快放电功能后的时序波形可以看出下电非常干净利索。

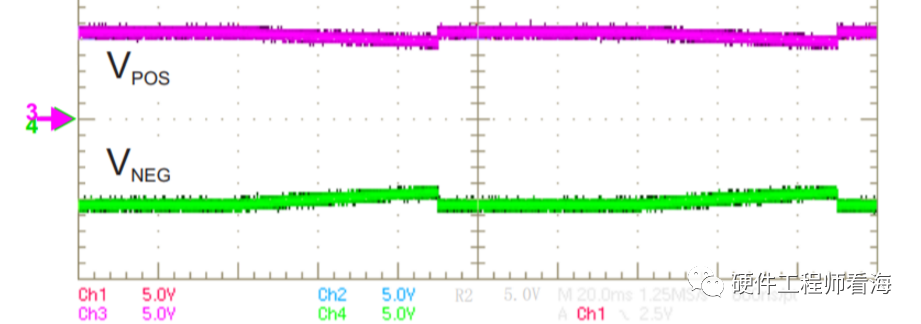

如果没有快速放电的功能的话，下图Vpos和Vneg下电非常缓慢，拖泥带水，，
非常容易出现闪屏的现象。
以上就是电源快速放电功能的简单介绍
