背景介绍：公司焊接台灯光太暗，就从某宝买了个简易的台灯，焊接时能看的清楚点，但是购买后，发现一个很不方便的地方，就是这个灯是三段亮度调节的，这对于我来讲，根本没必要，而且还造成了麻烦，每次关掉它都要按上几次，有时按多了又要重新来一次。我想能不能调整成直接按一次，按一次关的方式。说干就干，周末在家我就给拆了研究了一番，以下是就是拆解过程，电路分析和整改后的效果演示。

//* 拆解 *//

先来张全身照

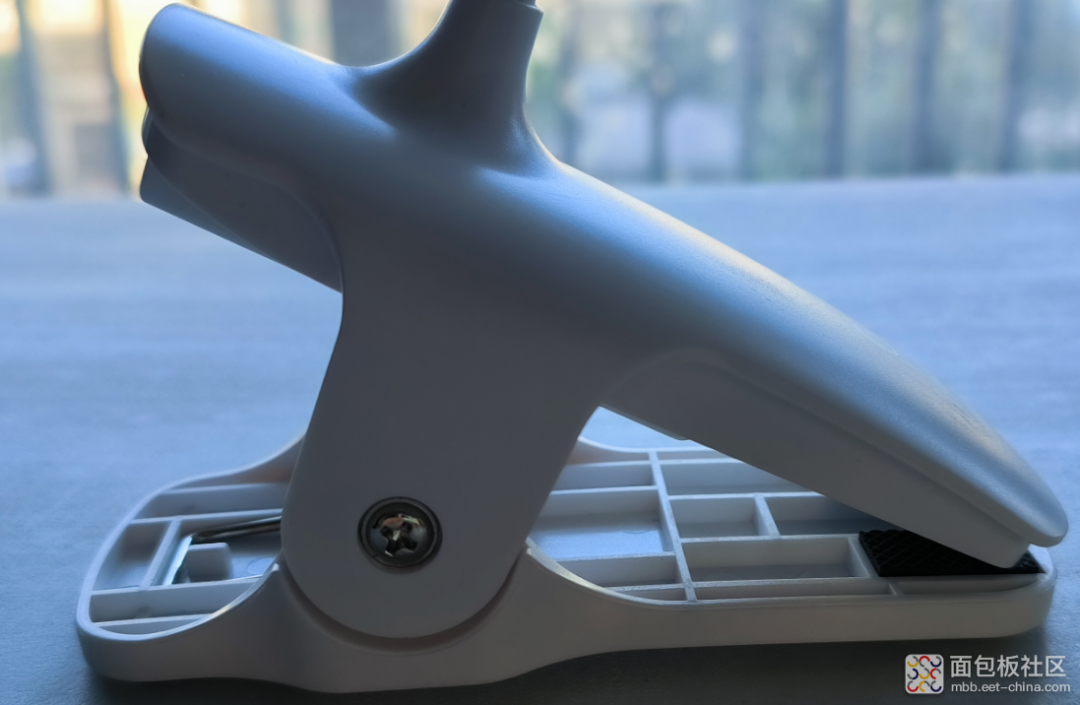

底部是一个夹子，方便固定，拆掉这颗长螺丝，就可以把它分开

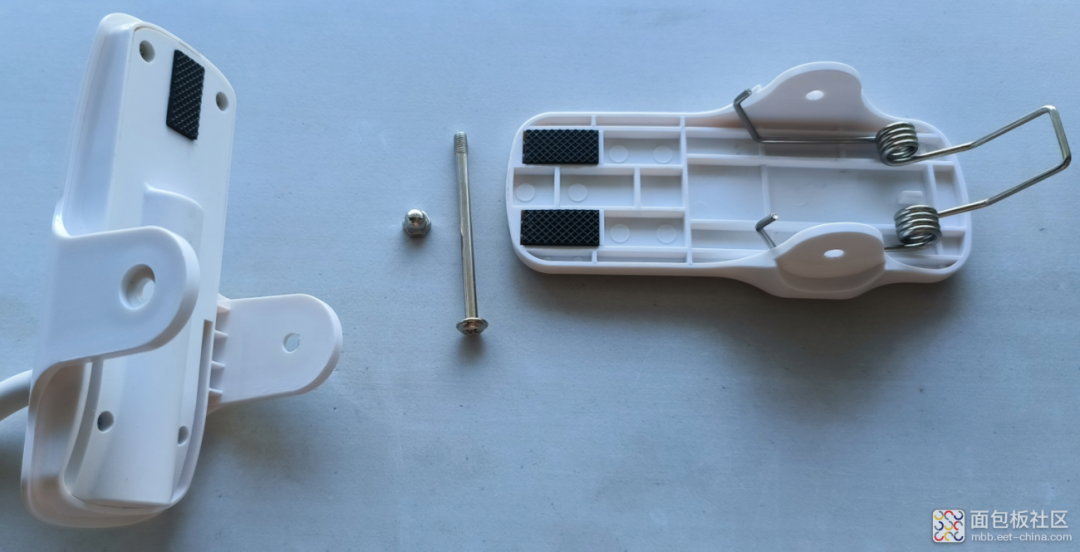

分开后长这样，拆的时候一定要注意，手用力握住夹子，要不弹簧的弹力会把其中一部分弹飞。

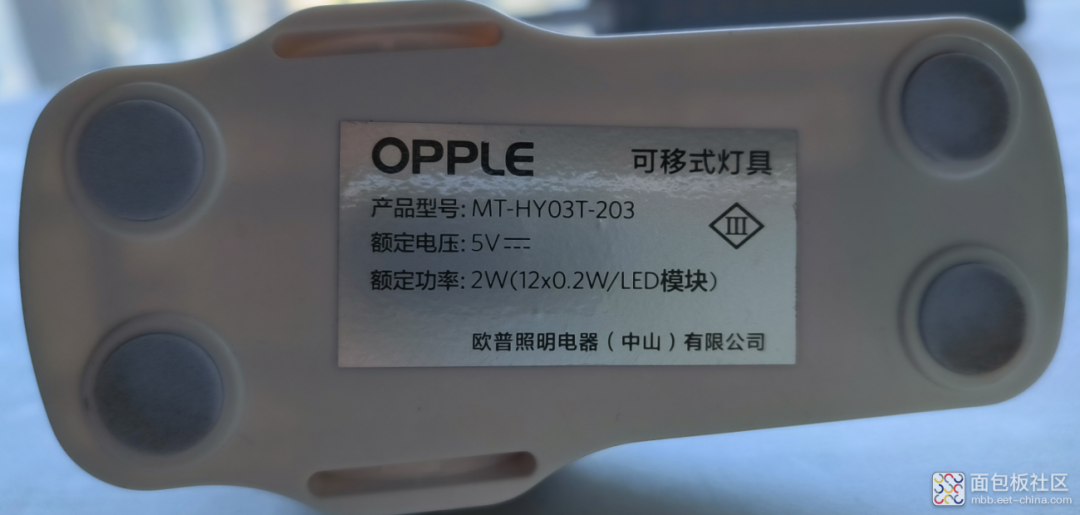

底部，标注了厂家，型号，电压，功率等信息。5V电压供电，我购买的是供电款，总共有12个灯珠，每个灯珠0.2W，合计额定功率2.4W，但是标注2W。

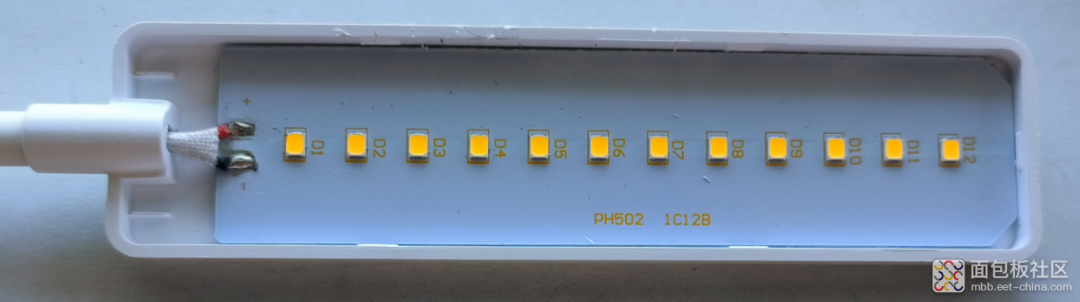

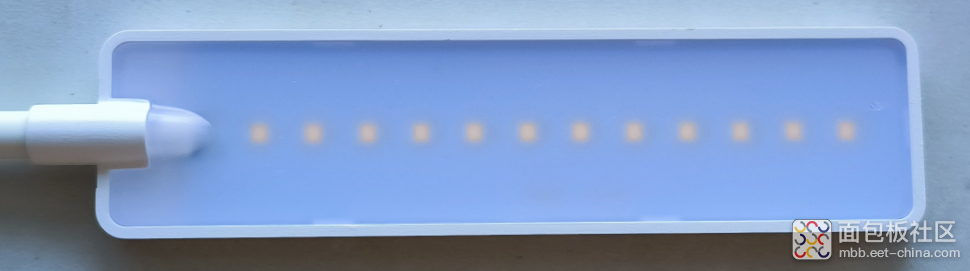

再来看看灯珠，总共12个灯珠一字排列

顺便拆开看看吧，没有螺丝固定，应该都是卡扣，找到一条缝隙，用螺丝刀撬一下，可以轻松打开。

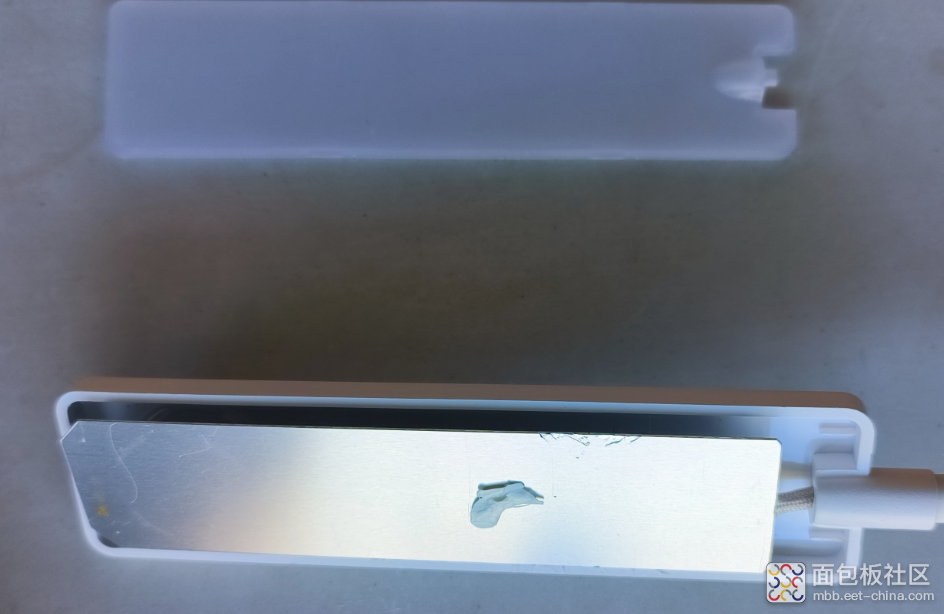

背面是这样的，有胶固定，PCB材质是铝基板，可以达到更好的散热效果。

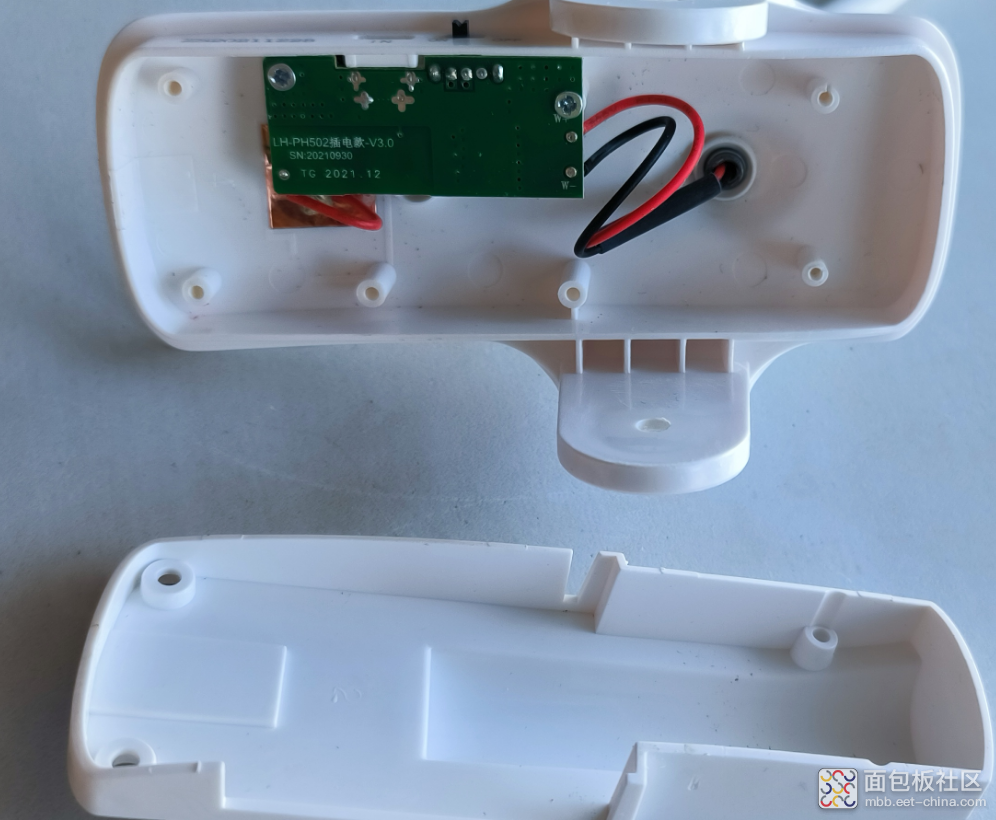

再来拆底部控制电路，虽然我购买的是插电款，但还是有电池槽位，因该是为了节省成本，与充电款共用了模具。

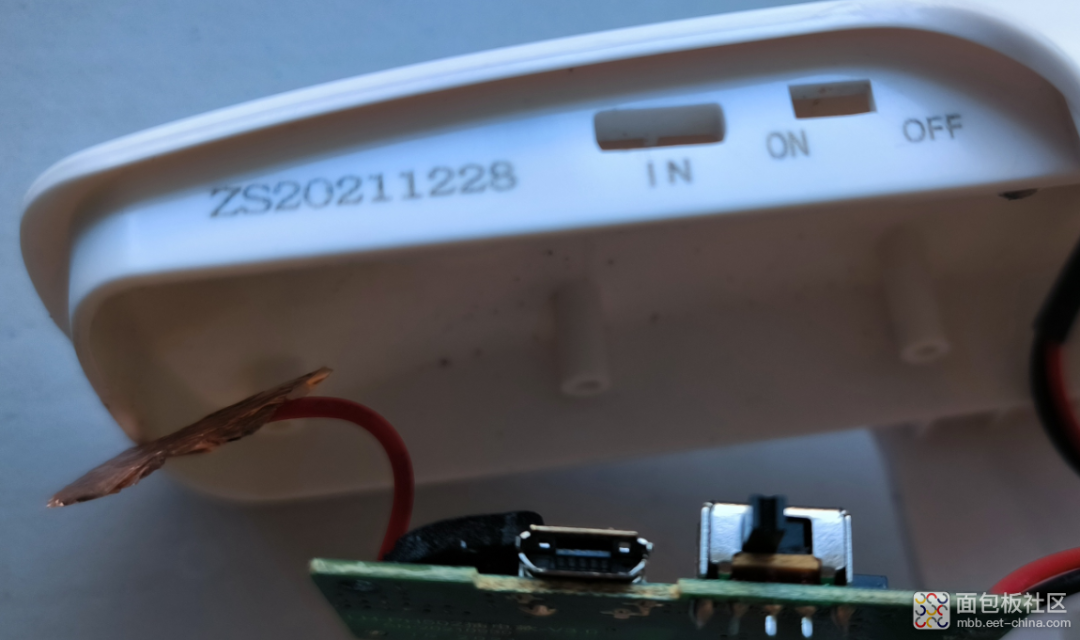

侧面是Micro USB供电接口和电源开关。

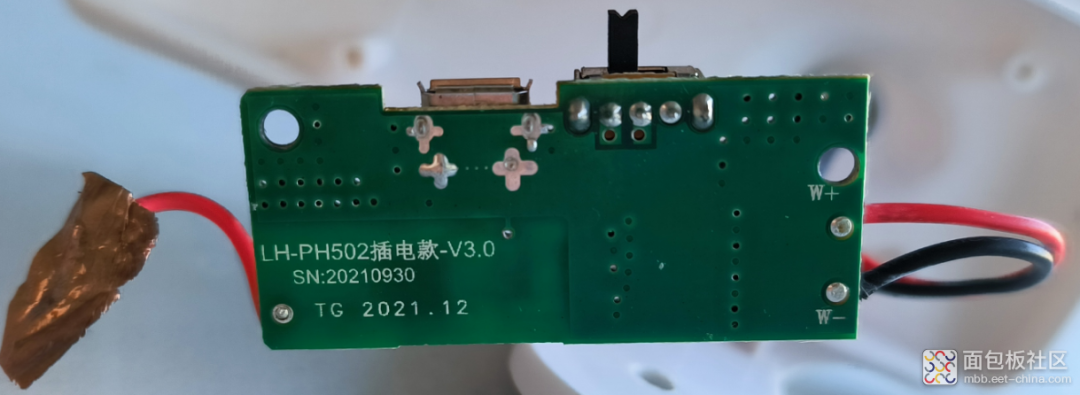

PCB背面无器件，器件单面贴装，也能节省生产成本，版本号V3.0，大概率是做了2次改版。

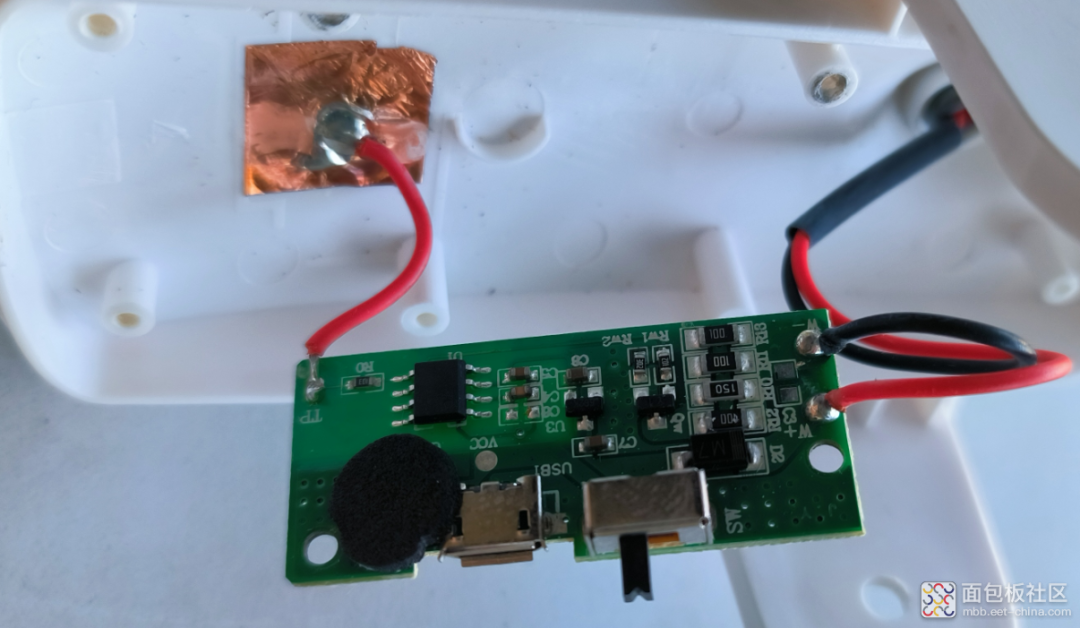

触摸按键的位置，通过铝箔纸粘贴到灯对应的面板上。

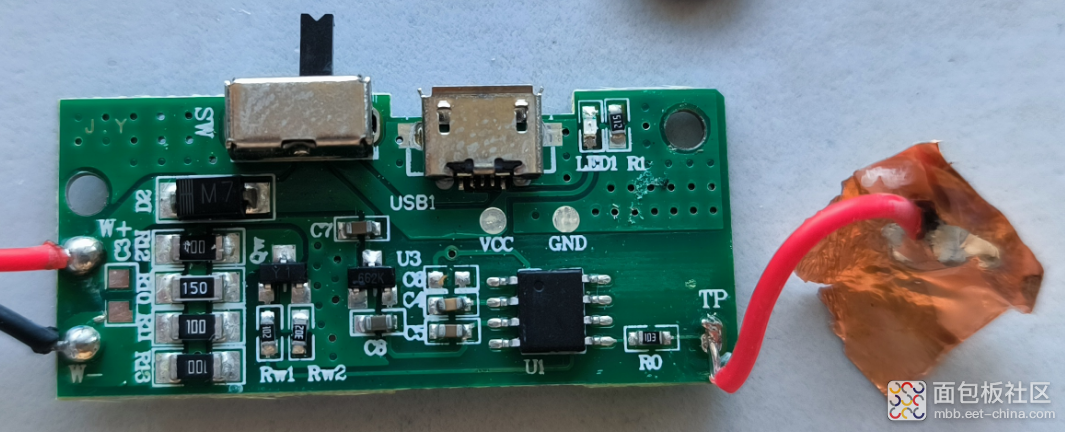

所有器件均在TOP面，器件不多，通过电阻的阻值编码，可以读到对应的阻值。但是很遗憾，控制芯片U1的丝印被擦掉了，所以不能通过丝印反查的方式，找到这个芯片的手册。

//*电路分析*//

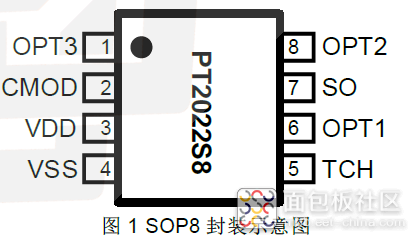

不过，这种触摸芯片，应该是常用料，不难找，再结合芯片的封装，万用表测量出对应的VCC引脚和GND引脚，触摸检测脚也能直接通过观察PCB表面走线看出。在立创商城里通过分类搜索，比对引脚功能，找到PT2022S8跟这个芯片功能是吻合的，当然肯定还有其他厂家的其他型号符合这个功能，这里暂且以这个型号为例进行电路分析。

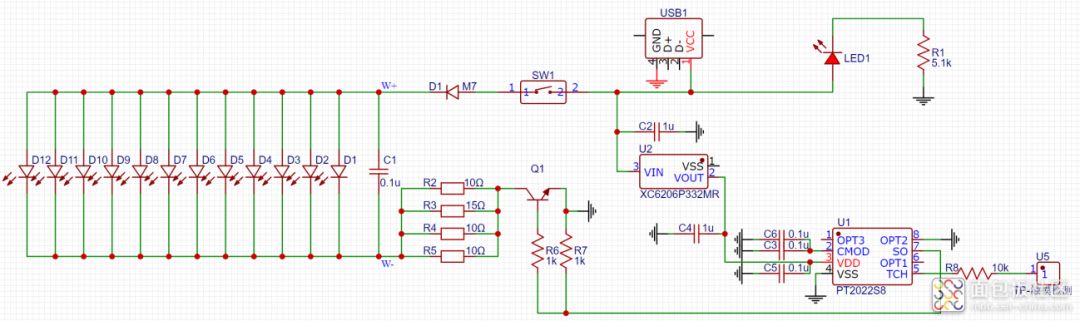

剩下的3个器件，可以通过表面丝印反查出型号，D2丝印M7对应通用整流二极管，平均过流1A，Qw表面丝印Y1对应NPN三极管SS8050，最后U3丝印662K对应固定电压输出的LDO芯片XC6206P332MR，再通过万用表测下各点位的连接情况。大致可以推断出如下电路，这里再贴一下PCB的TOP面，我原理图也是根据PCB的器件布局摆放的，这样看起来更加直观。

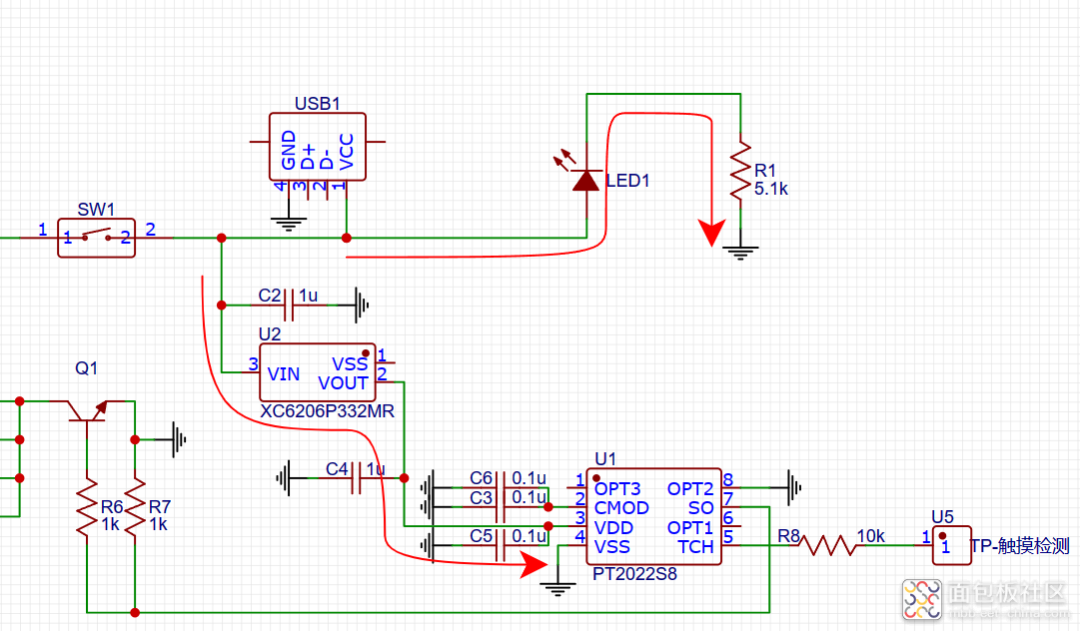

通过5V供电后，供电指示灯亮起，触摸芯片由一个定压输出3.3V的LDO进行供电此时供电开关未闭合，LED未供电。

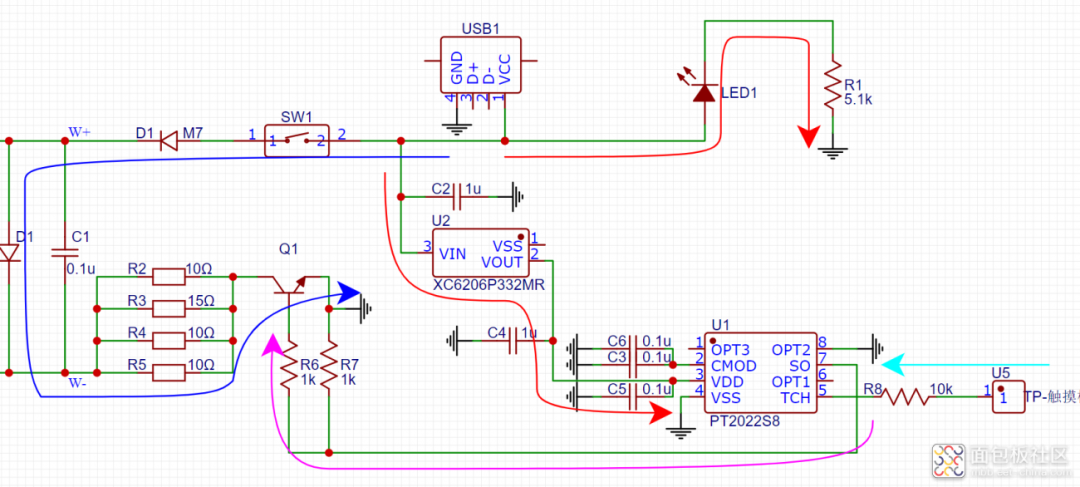

开关闭合后，LED被供电，此时灯的亮灭由触摸按键决定，触摸按键按下，由触摸芯片控制三极管打开与关闭，三极管打开，灯亮，三极管关闭，灯灭。当三极管的基极以一个一定频率的PWM波形控制时，通过调整输出PWM波形的脉冲宽度就可以实现灯光亮度的控制。

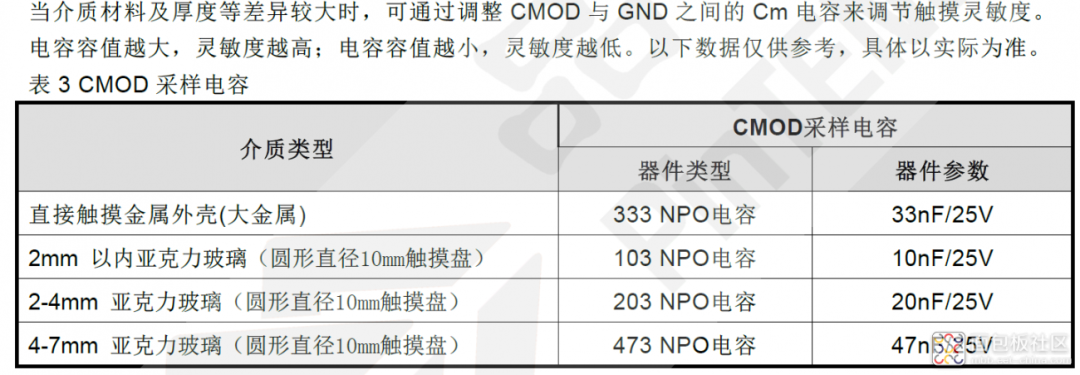

触摸芯片CMOD引脚，多预留了一个电容的位置，应该是为了调节不同厚度的材质来选取不同的电容值，调节触摸检测的灵敏度，查看手册对应关系如下：

//*整改*//

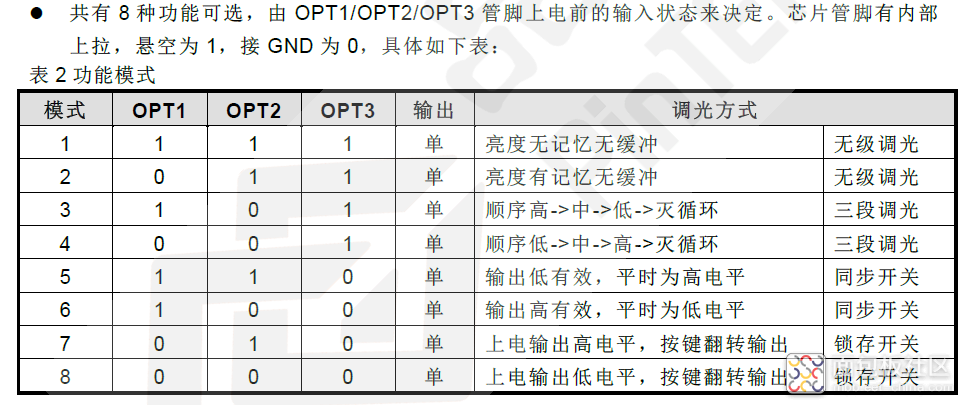

那么，问题来了，拆也拆了，电路也画出来分析了，到底能不能满足我一开始直接控制亮灭，而不是分级调光的需求呢？查看芯片手册，有如下配置说明：

现在默认的是三段调光，高→中→低的顺序，OP脚默认内部上拉，看电路图，目前是模式3。那么，最简单的调整方式，就是把OP2脚的接地去掉，修改为模式1。
