拆修放大镜台灯，发现高压电路元件击穿

电子工程师遇到设备故障总能拆开自己修一修。维修的同时了解设计思路，从中学习经验。欢迎分享你的拆解和DIY改造经历，一起参加 变废为宝活动吧！活动奖品有京东卡，还有大疆无人机！

正文

公司的一台使用多年的放大镜台灯罢工一段时间，灯不会亮了，一直没有处理，今天就来拆解它，看看能不能修好。

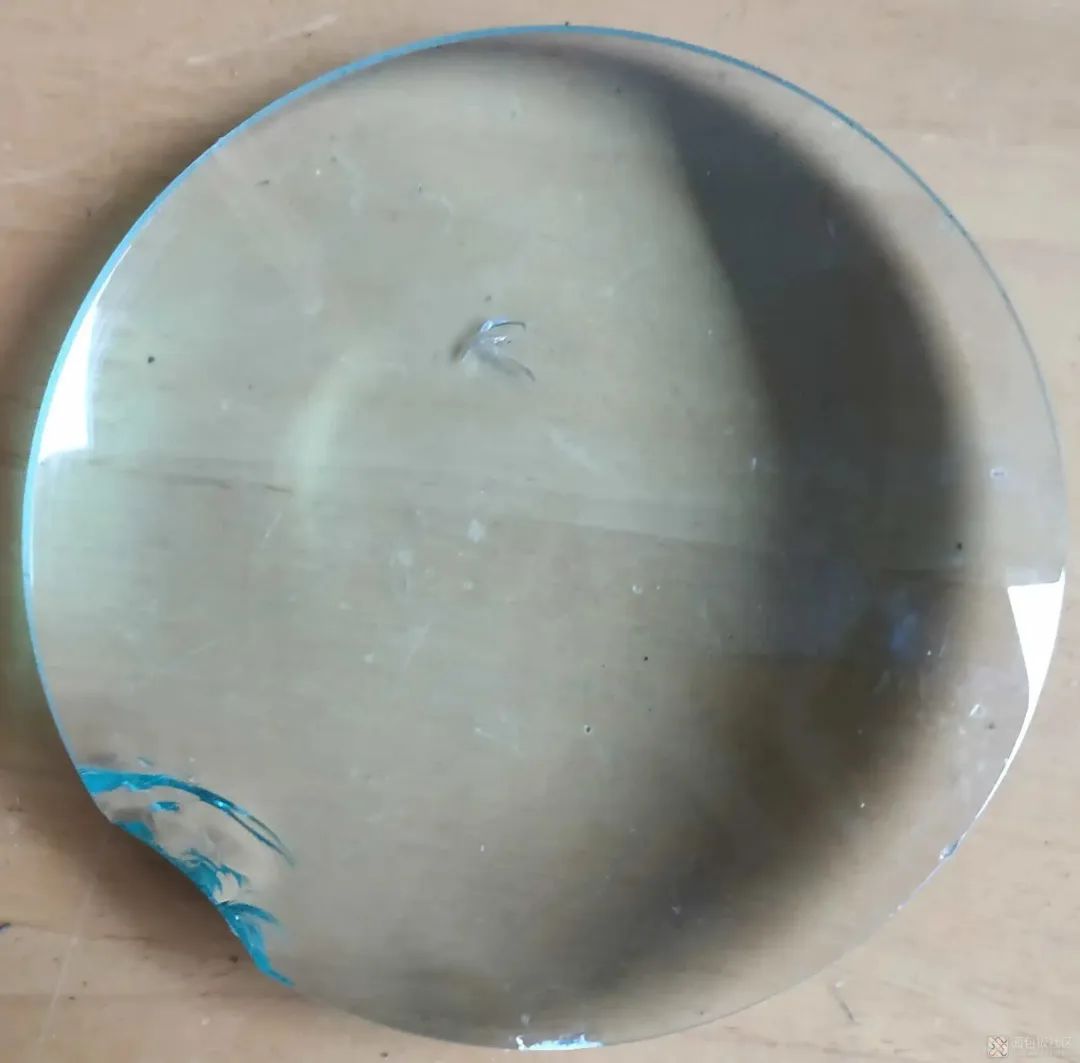

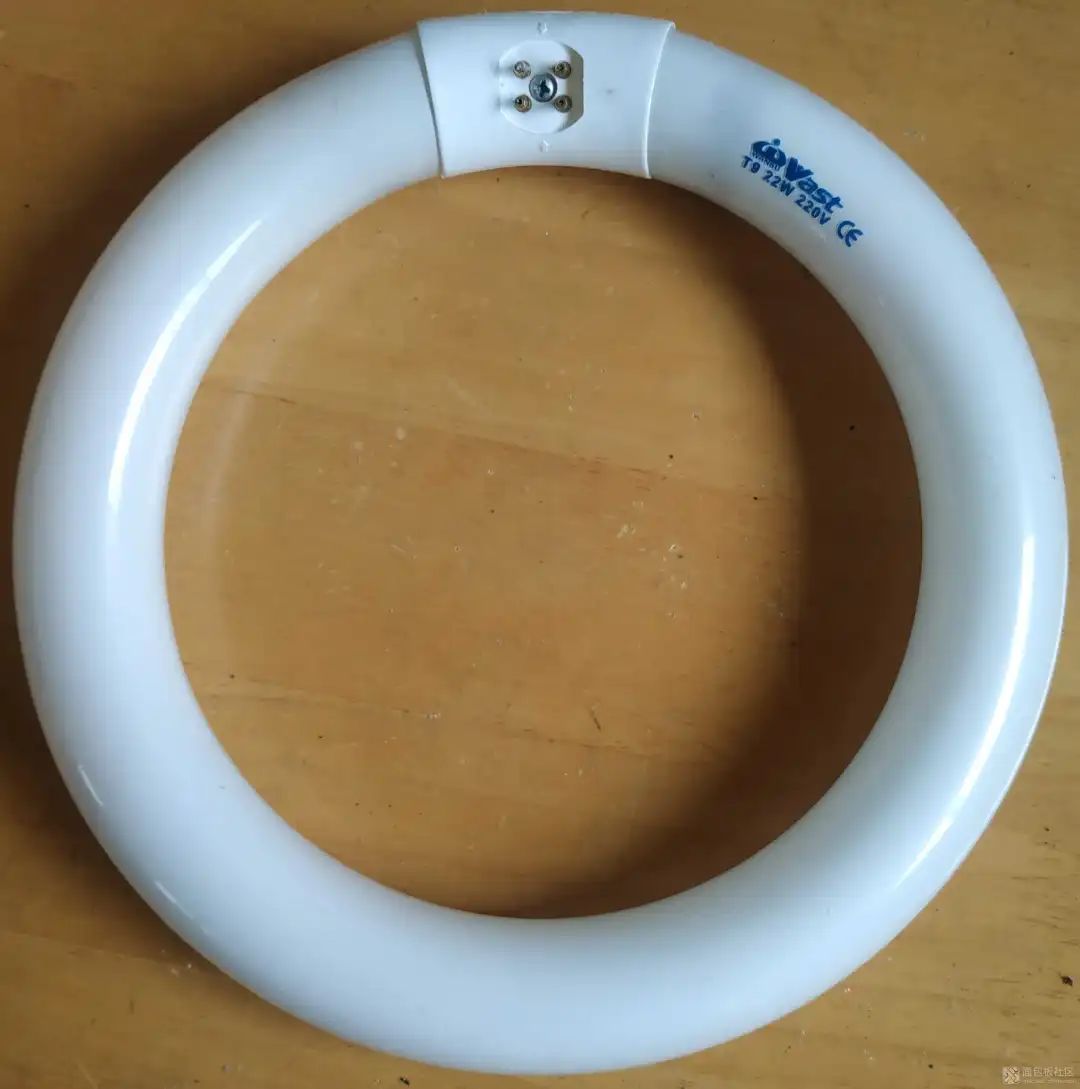

放大镜镜片本身没有固定，是利用灯罩来固定的，打开灯罩，镜片就掉到地板上了，还好只是边缘破损一个小缺口，不影响使用。台灯部份是一个22W的节能灯管和一个电子镇流器。检查节能灯管的灯丝正常，灯管也没有明显发黑，节能灯管应该是正常的，问题出在电子镇流器上。

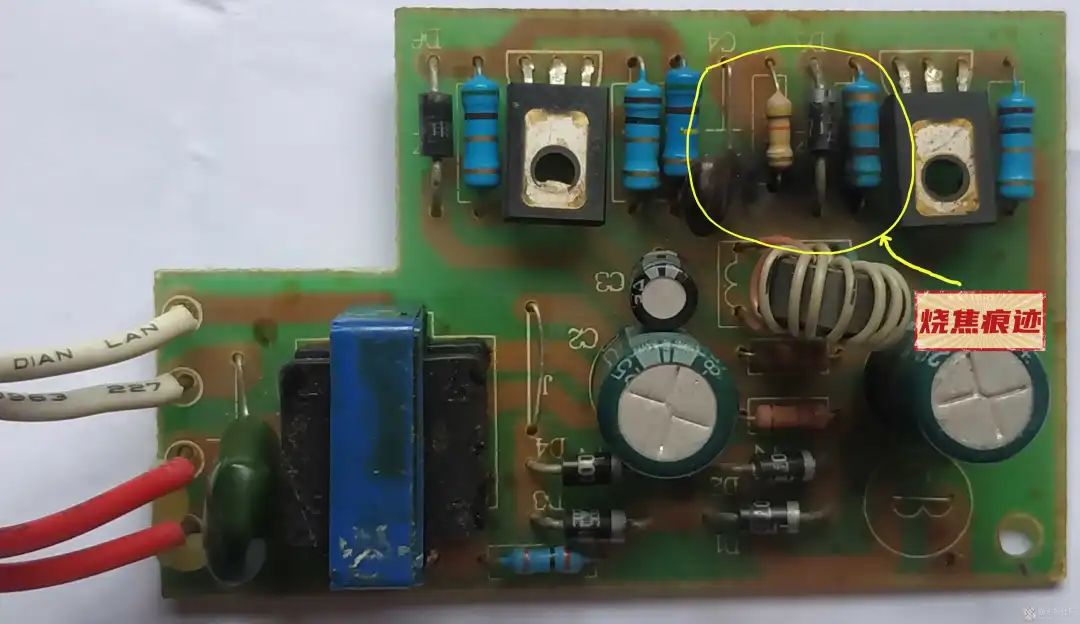

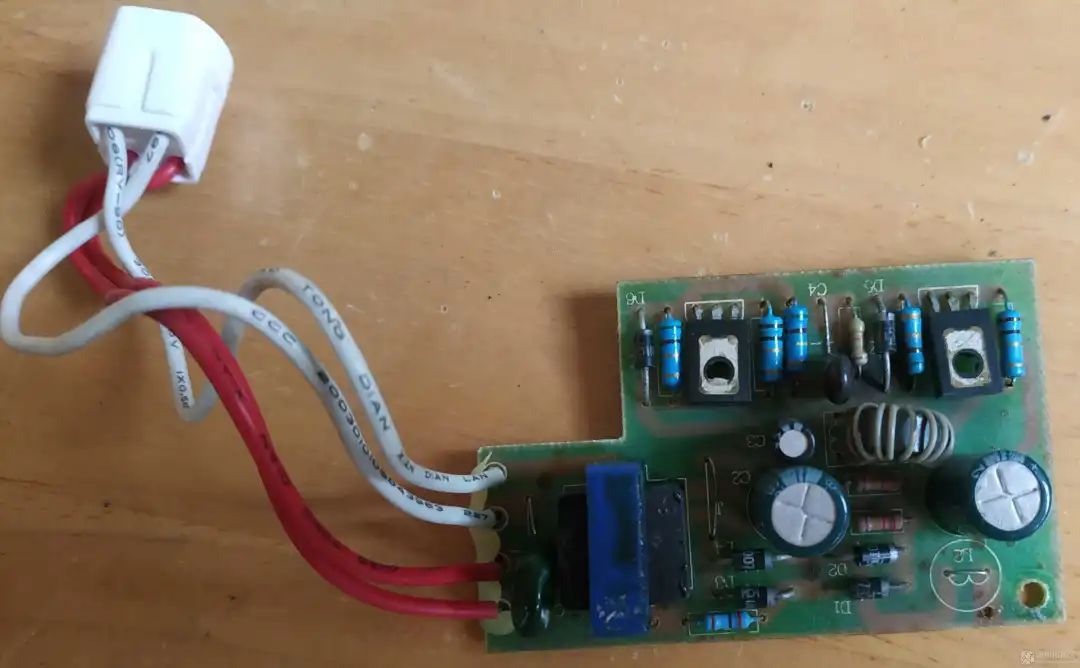

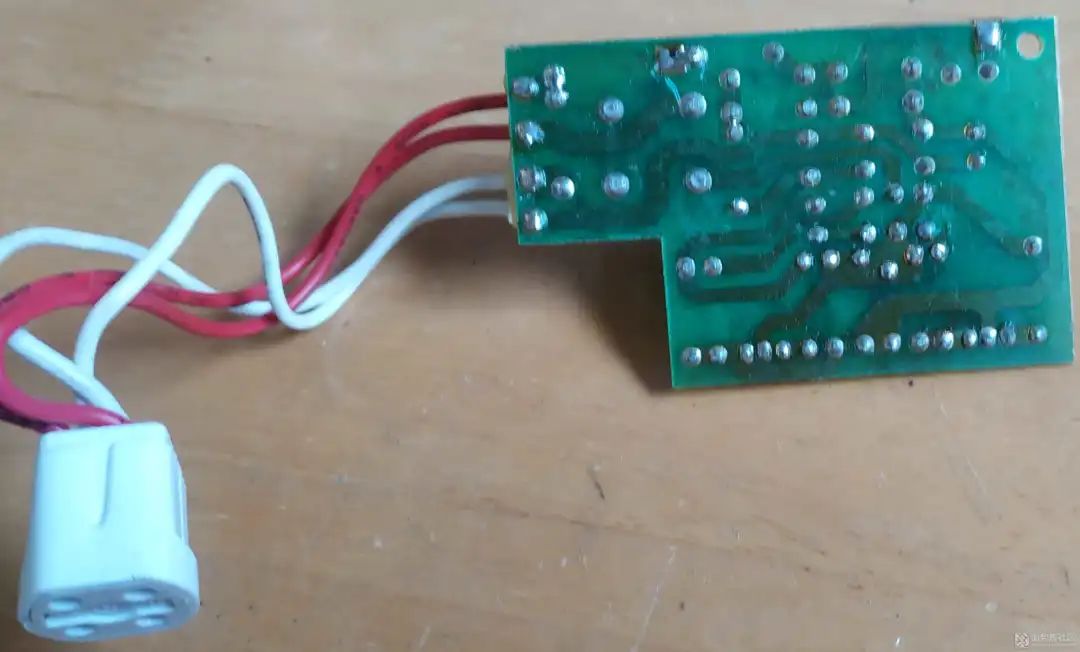

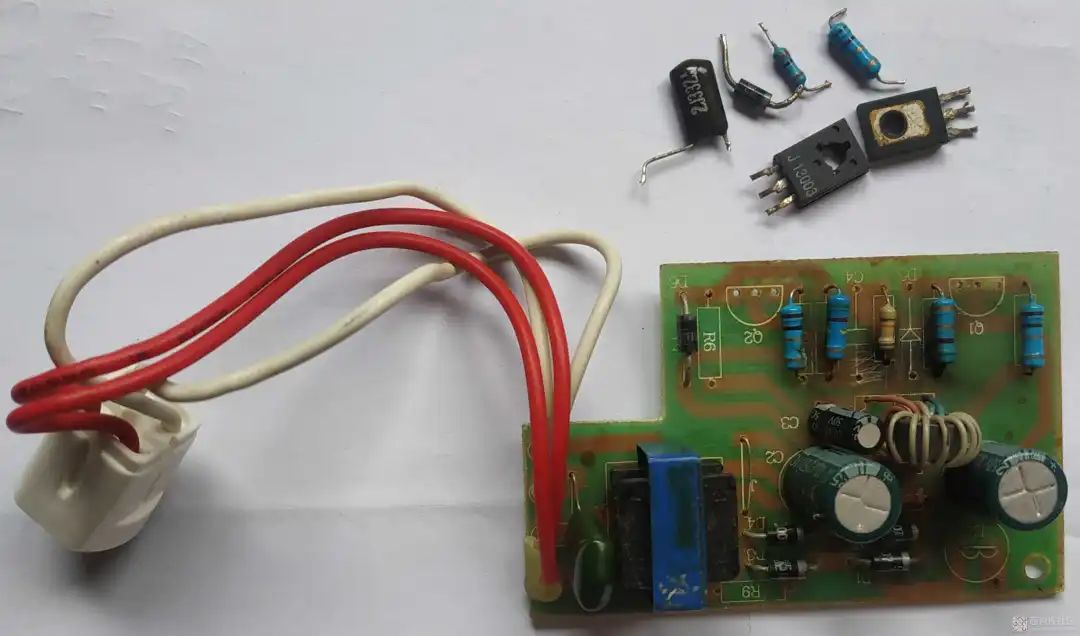

检查电子镇流器电路板，发现有明显烧焦的痕迹，检测发现有多个元件有短路和断路现象，拆下这些元件进行检测后确认电阻R3、R5、R6、R9断路，电容C4击穿，三极管Q2击穿，估计是C4击穿引起Q2击穿，进一步造成电阻烧断。感觉已经没有维修价值，还不如直接更换一个LED灯。

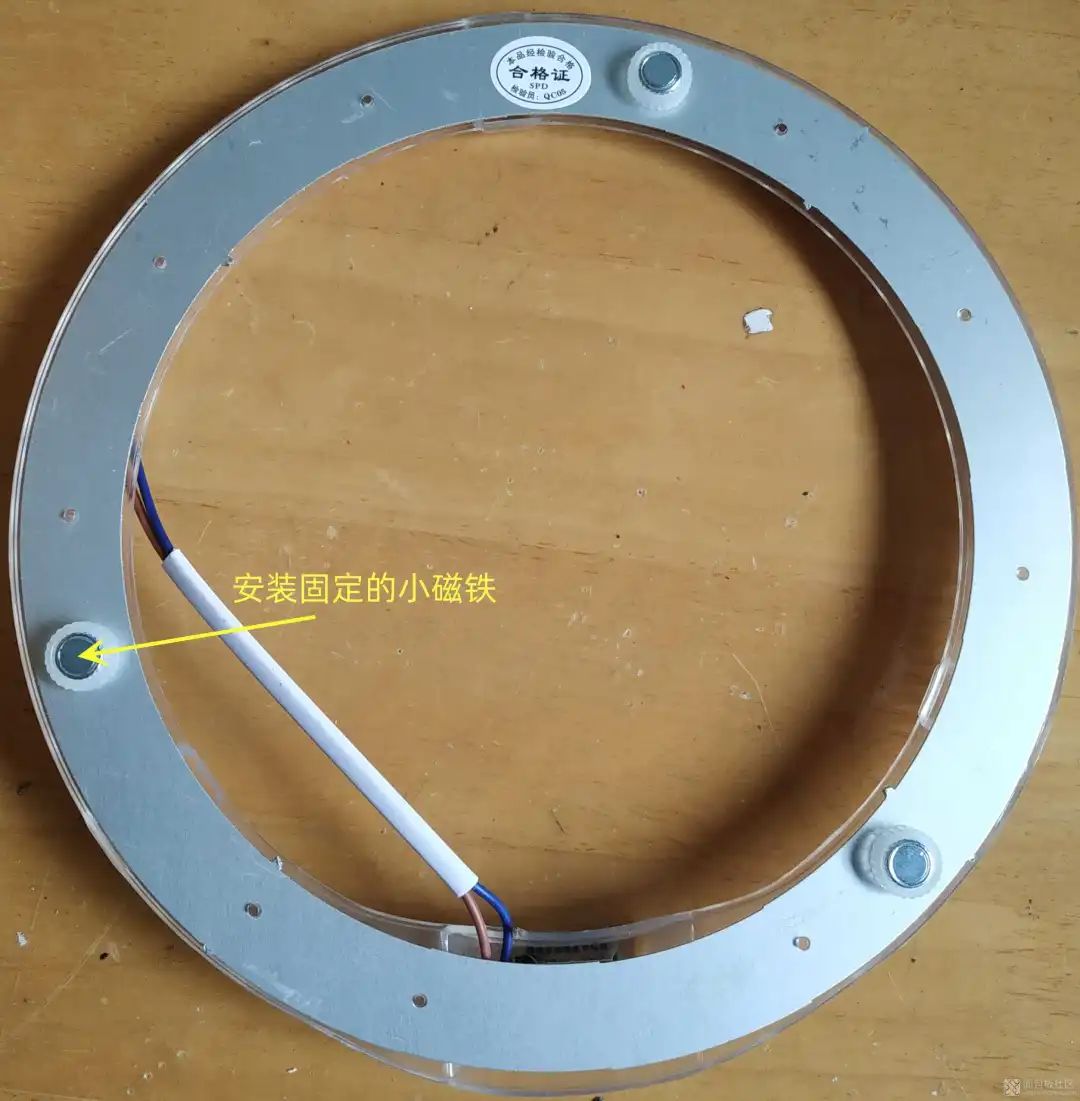

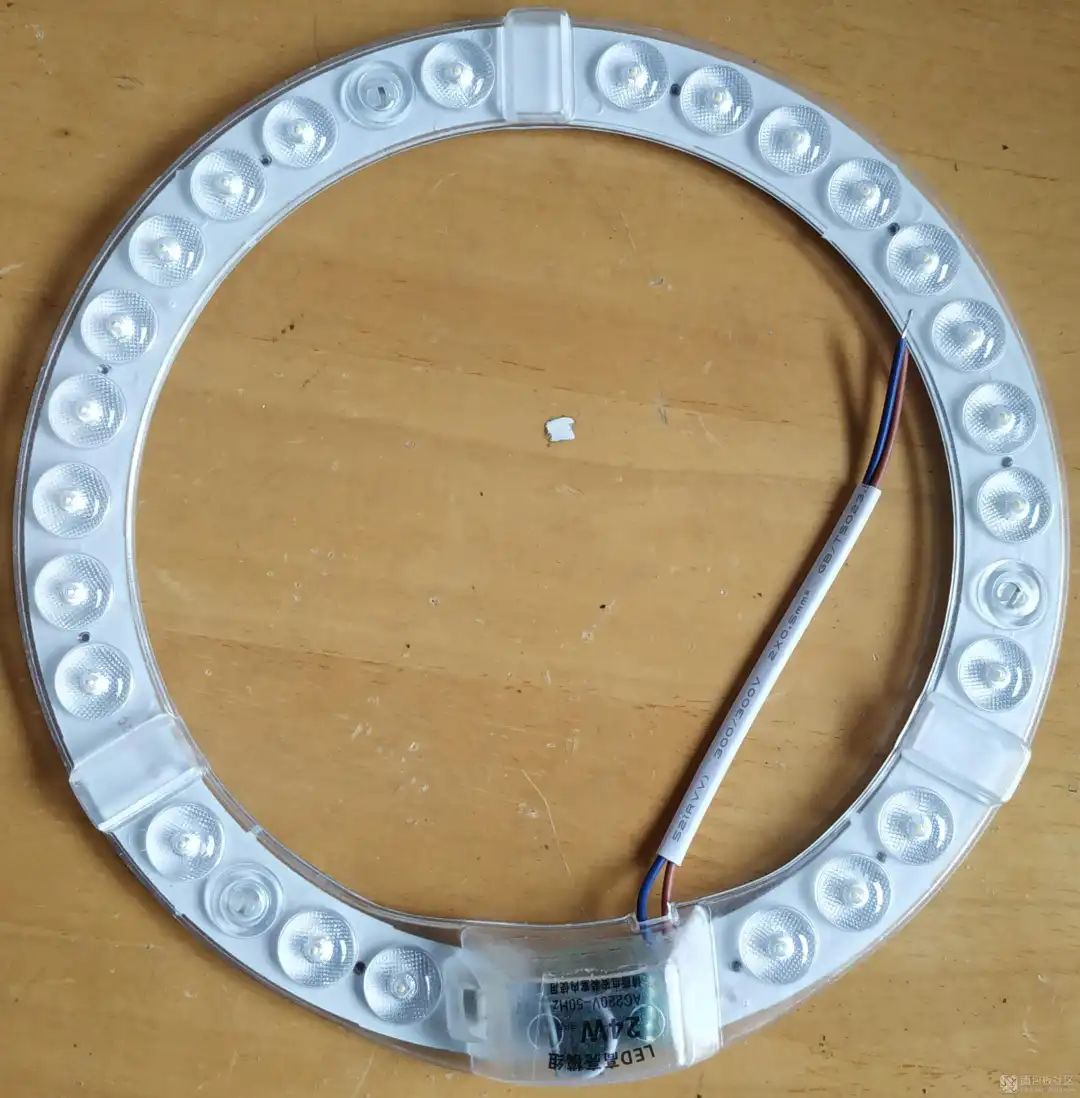

这是新买的LED灯。灯上有3个小磁铁用来安装固定。

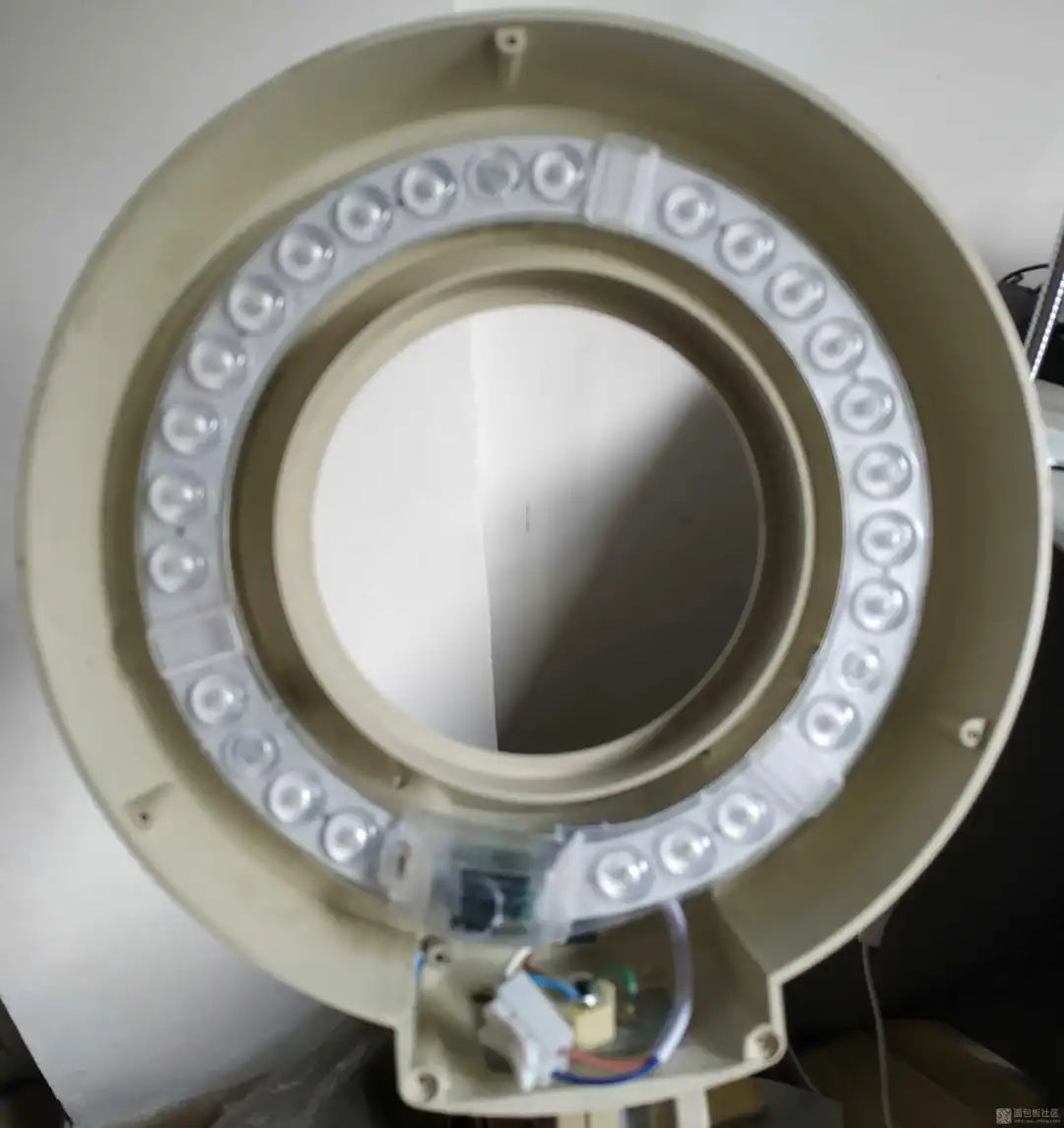

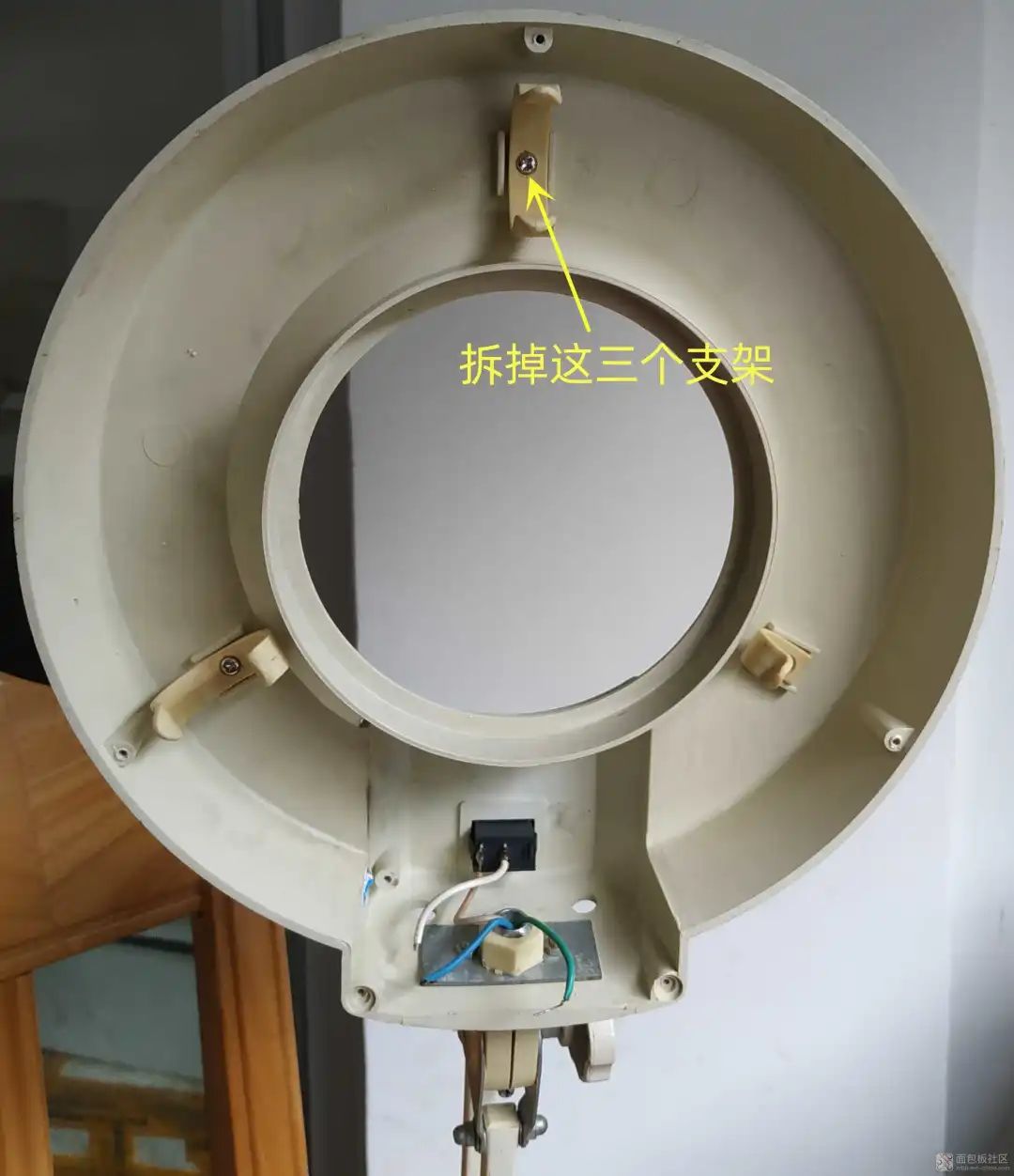

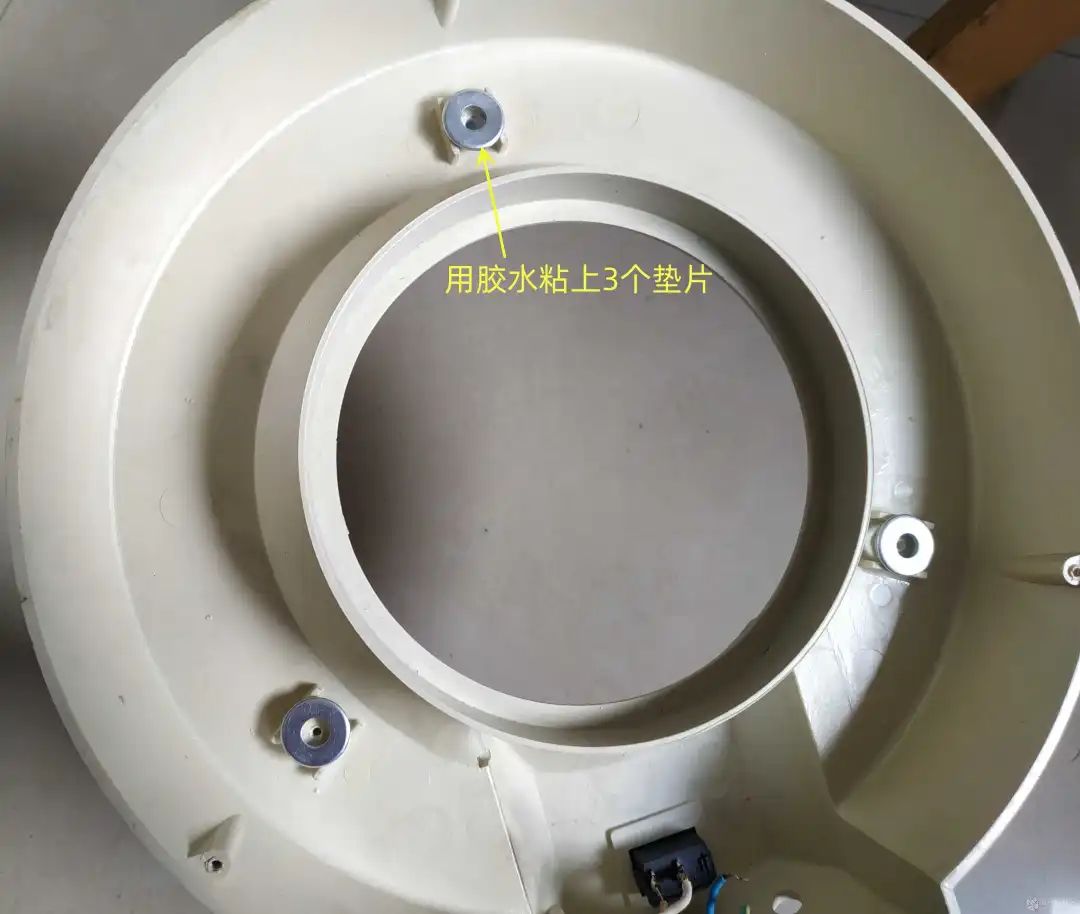

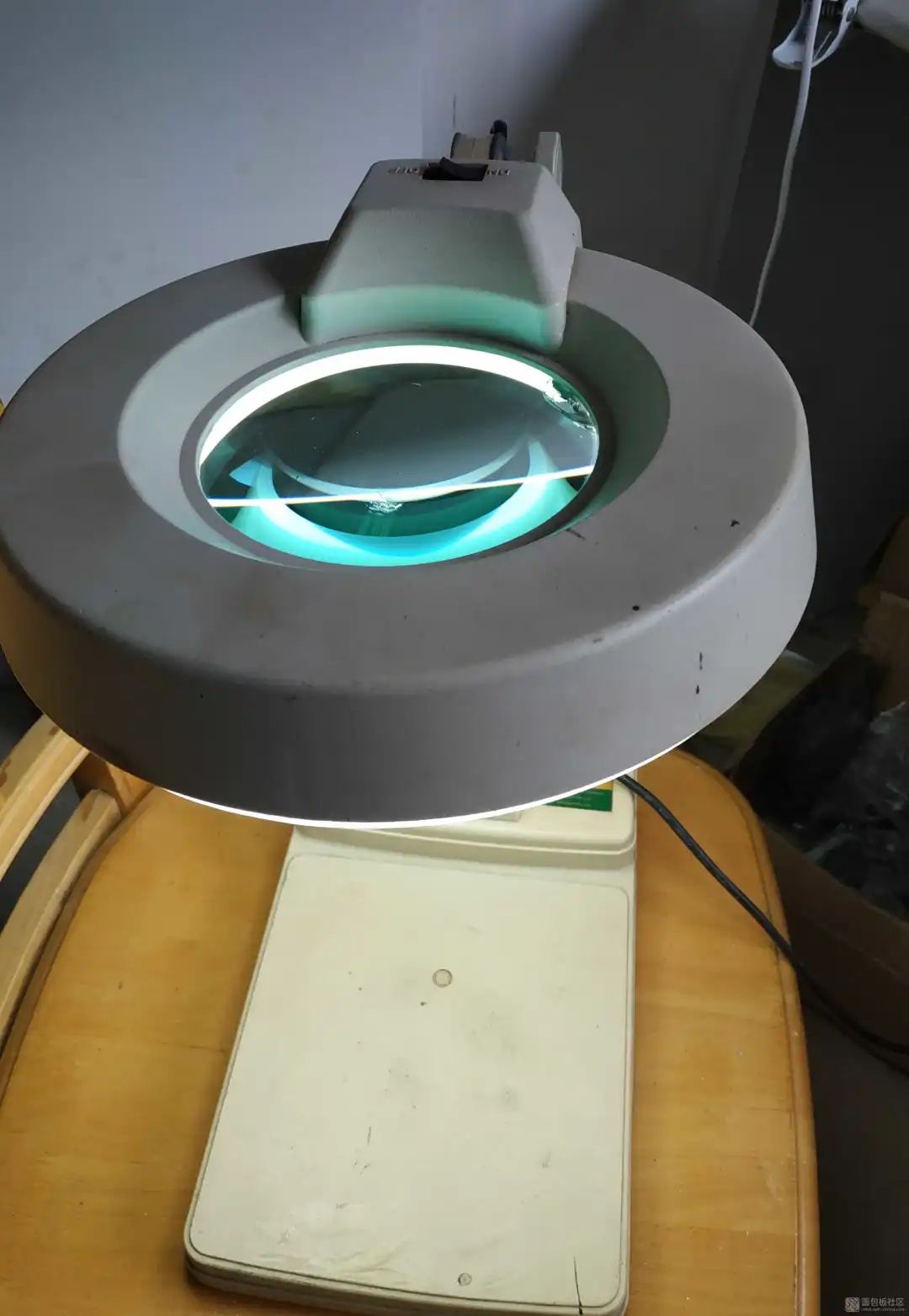

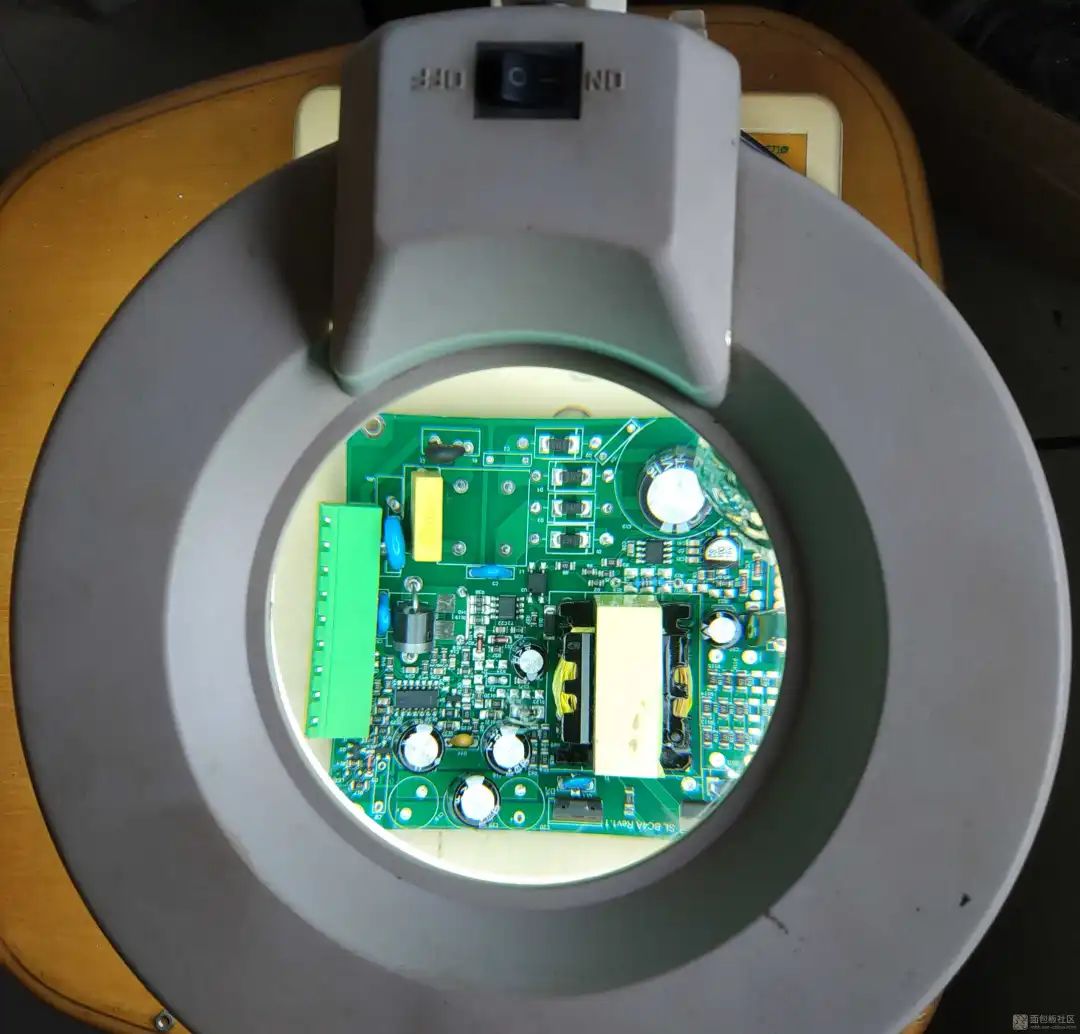

把原来安装灯管的支架拆掉，粘上3个垫片，LED灯的3个小磁铁对准3个垫片，就固定好了，直接接上电源线，安装好镜片和灯罩，插电测试，恢复正常了。

总结：

1. 拆解时应特别注意容易损坏的部件，如本例中的镜片，以免造成二次损坏。
2. 维修中有发现高压部份有元件击穿时，不要急于更换这个元件，因为高压电路中元件击穿往往会造成相关元器件损坏，应先进行全面检查。
