NTC热敏电阻是一种电子元件，当温度升高时，其电阻值下降。由于该特性，NTC作为温度传感器被应用于多种场景。

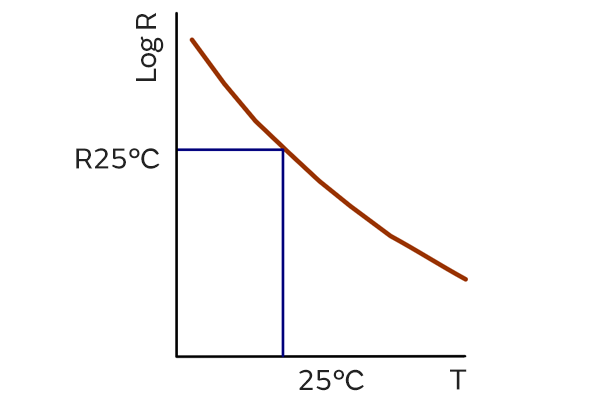

上图表示NTC热敏电阻阻值随温度升高呈指数（3～5%/°C）关系减小。实际应用中，工程师选型需要知道所选NTC型号与输出电压的关系以及电路相关的一些特性。

SimSurfing中的NTC热敏电阻动作模拟器，可以进行仿真并比较负温度系数(NTC)热敏电阻和电阻的接地电路特性，确认输出电压、温度误差，帮助工程师轻松完成电路配置，选择最合适的电子元器件。

SimSurfing辅助软件

NTC热敏电阻动作模拟器

以下视频通过仿真条件变更方法以及工具使用事例，就NTC热敏电阻动作模拟器的几个具有代表性的模拟功能，及使用上的注意事项进行说明。

读者可以根据视频介绍，并搭配NTC热敏电阻动作模拟器操作手册，了解使用方法。

总结：

中高压电容器选择辅助工具

操作主要步骤：

设置、仿真、图表分析

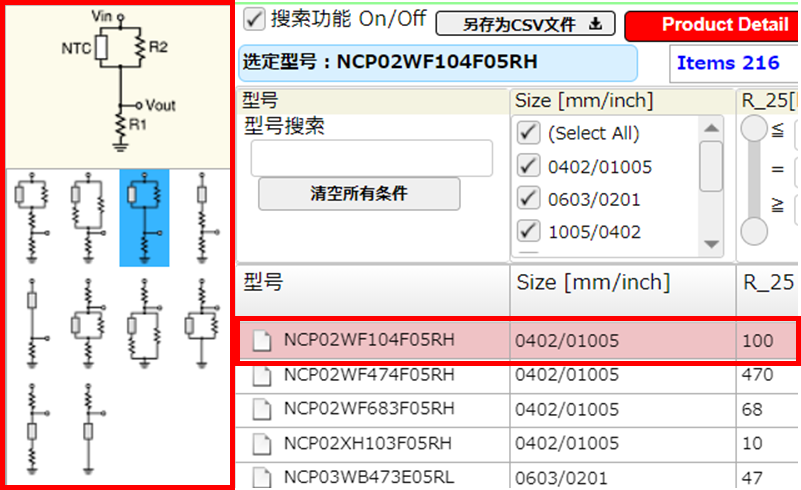

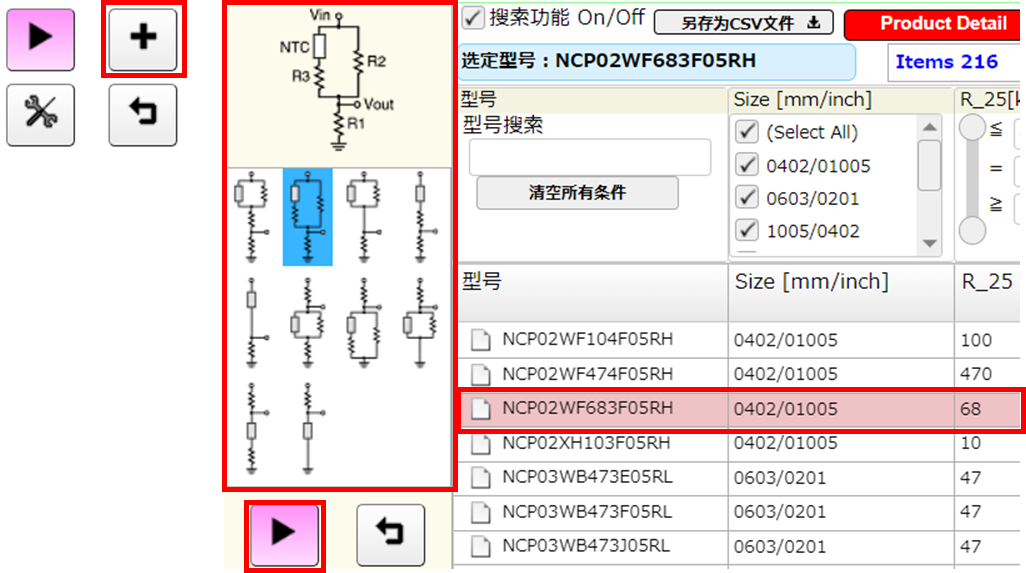

第一步

选择型号和电路：

第二步

点击“Simulation”按钮：

按“+”按钮，并对其他型号也进行Step1、2操作。叠加绘制所选负温度系数(NTC)热敏电阻电路的特性图表。

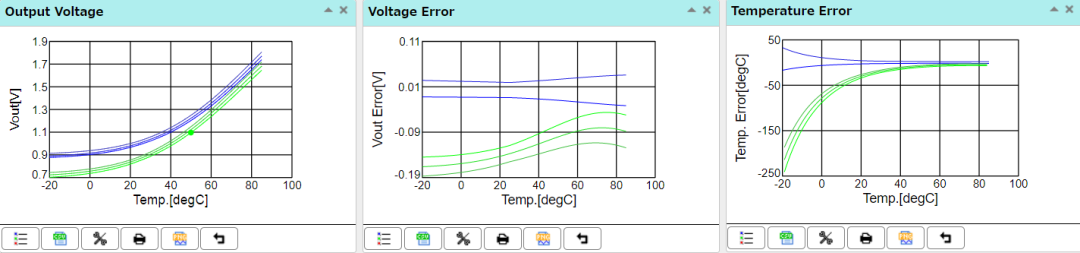

第三步

在同一图表上绘制所选负温度系数(NTC)热敏电阻电路的特性图表并进行比较：

快去试试吧！

点击图片即可进入工具页面

Tips：建议在电脑浏览器使用SimSurfing软件

本系列将详细介绍村田的免费在线设计辅助软件SimSurfing的功能和各个工具的使用方法，提供工具使用手册下载和介绍工具操作的视频。我们还会为您介绍SimSurfing应用案例和相关技术文章。敬请关注！
