应用笔记|直接修改寄存器来输出内部时钟的方法

关键字：MCO，手动修改寄存器

目录预览

1. 在特殊情况下使能 MCO 功能的方法

在对某些不容易复现的问题进行代码调时，需要观察内部时钟的情况，但往往代码之前并没有使能 MCO 功能，在这种情况下就可以使用寄存器直接配置来输出内部时钟到 GPIO 脚位上进行观察和测试。

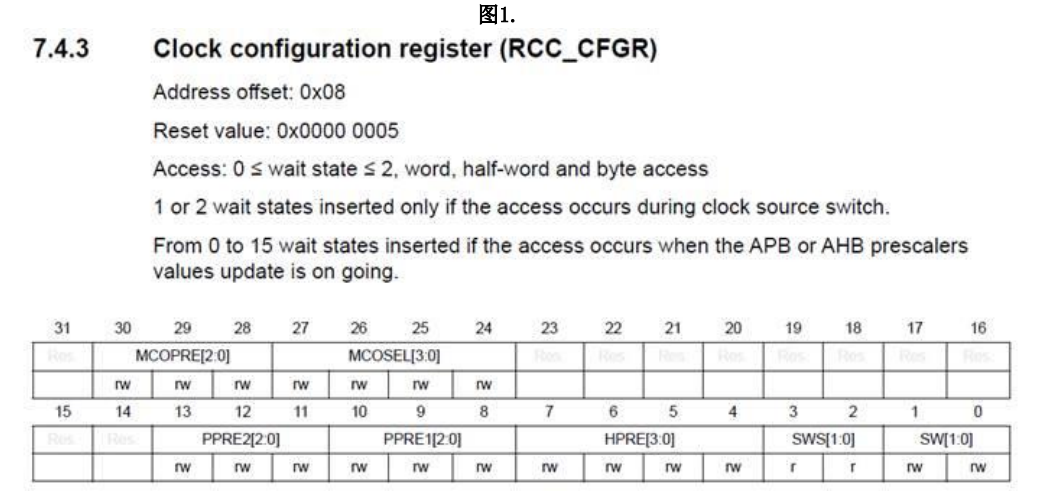

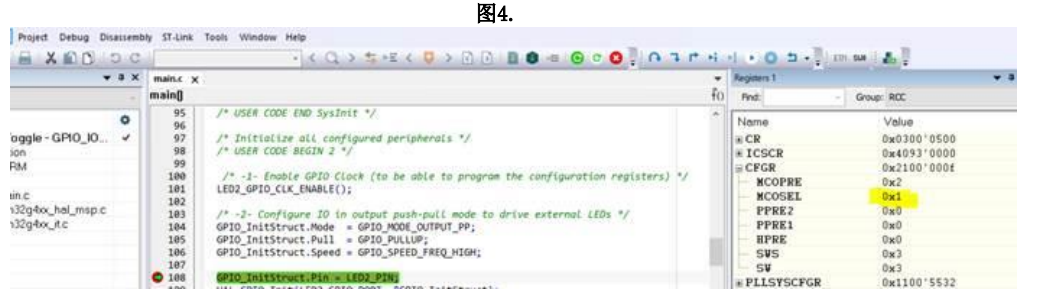

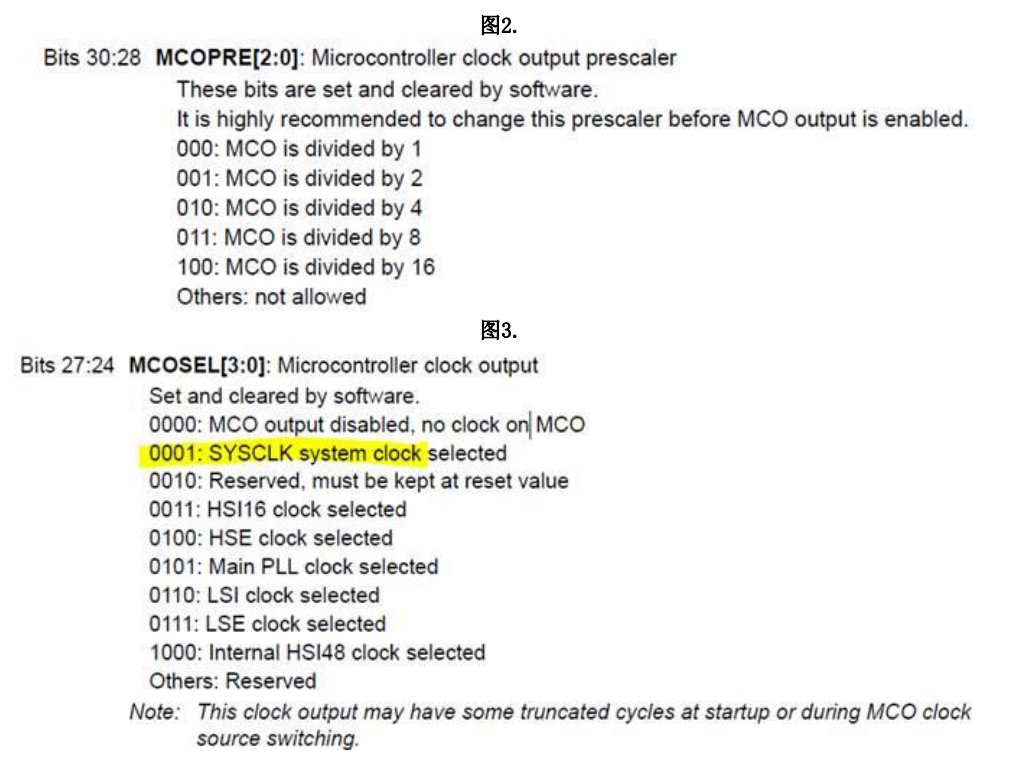

下面的例子就是在调试 STM32G474 很难复现的一个问题，调试暂停时，通过 PC 端调试工具直接更改寄存器配置来使能 MCO 功能输出 SYSCLK 到 GPIO 口的方法。

2.具体实现

GPIO 选择下面黄色的配置：在下面的配置之前代码中需要打开 GPIOA 的 clock。

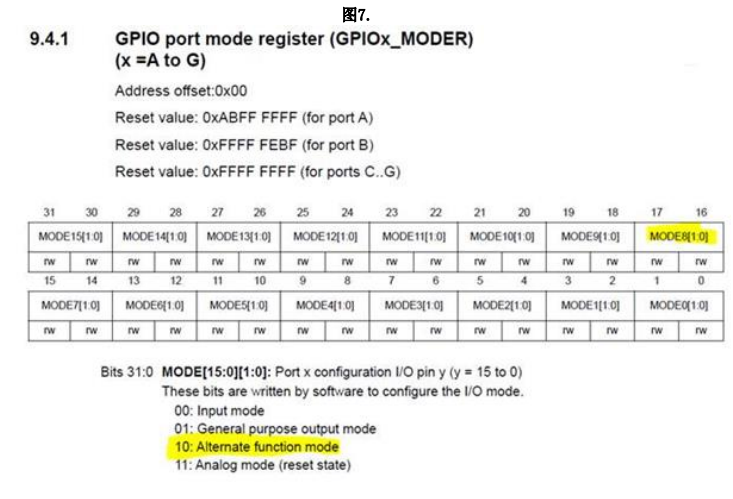

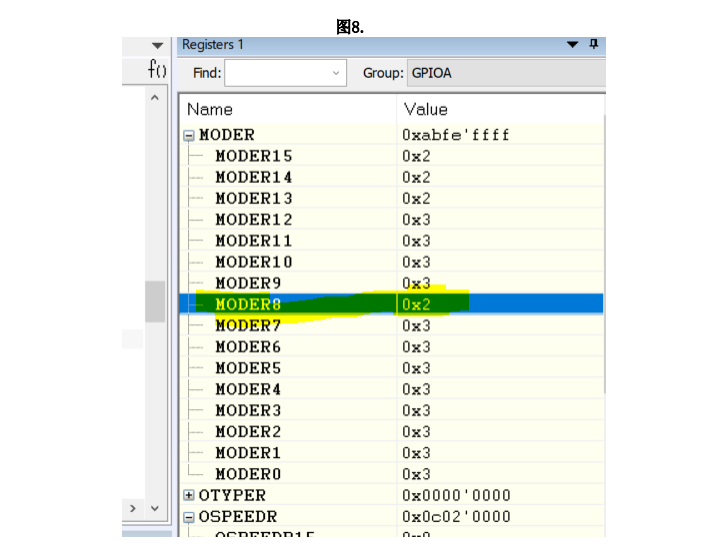

GPIOA_MODER.MODE8[1:0] 在寄存器窗口中手动修改为 0x2：

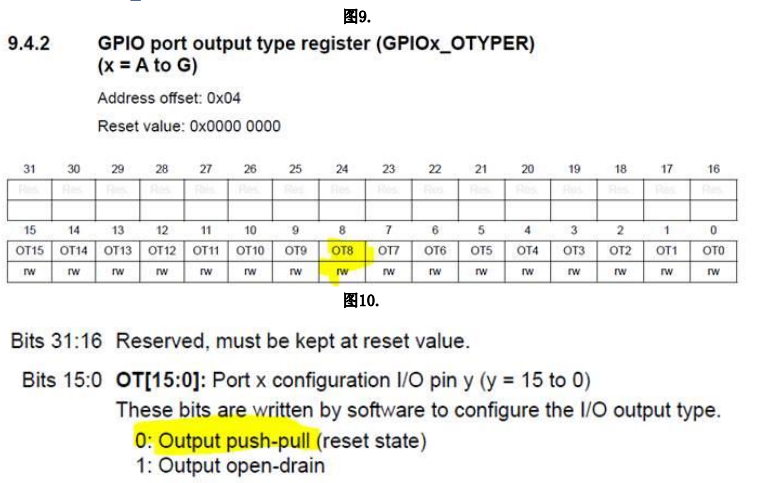

GPIOA_OTYPER.OT8 配置为 0，在上电默认的情况下，不用修改，已经是 0 了。

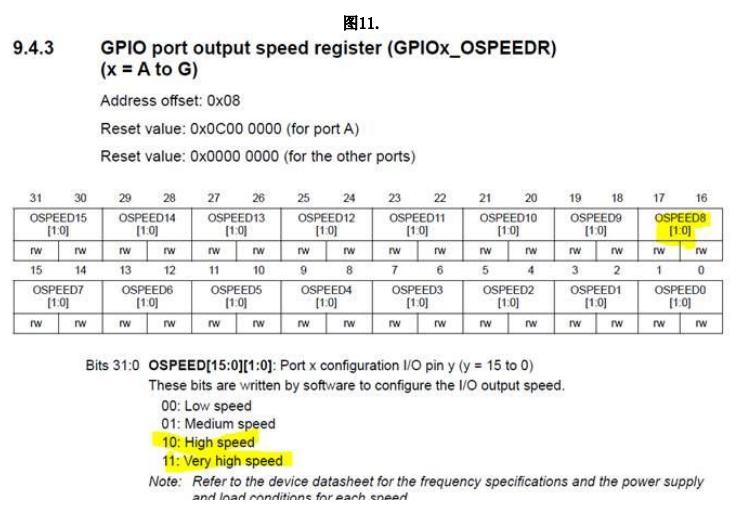

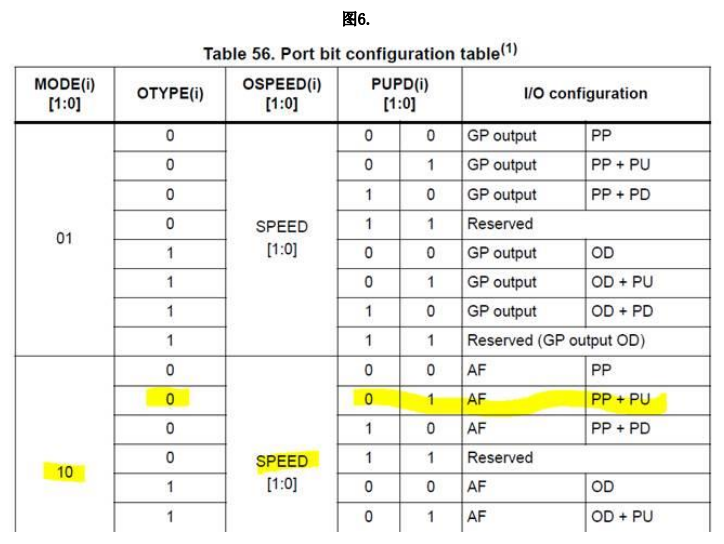

GPIOA_OSPEEDR.OSPEED8[1:0] 配置成 0x2 或 0x3。

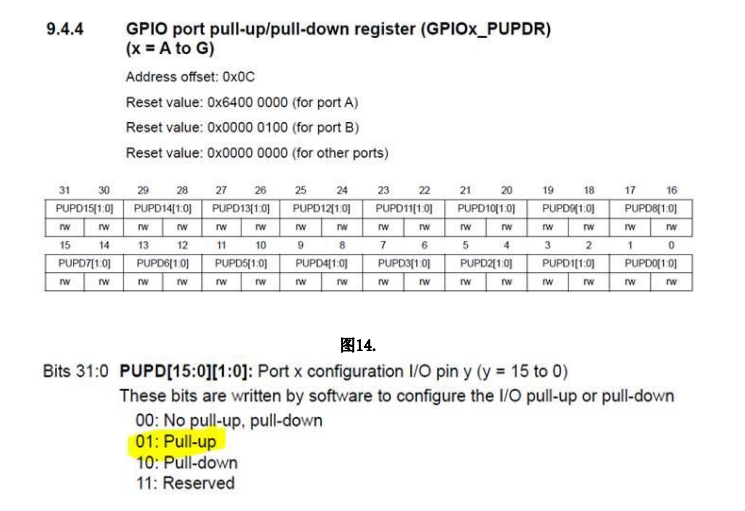

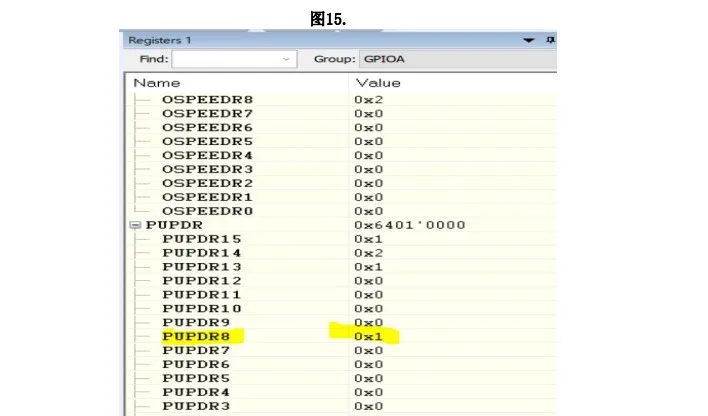

GPIOA_PUPDR.PUPD8[1:0] 在寄存器窗口中手动配置为 0x1。

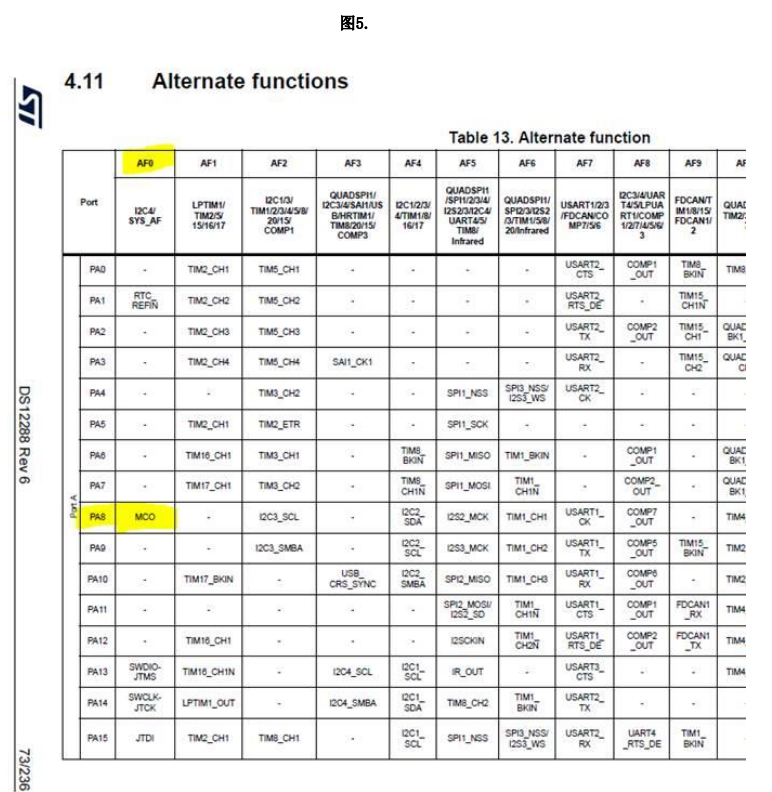

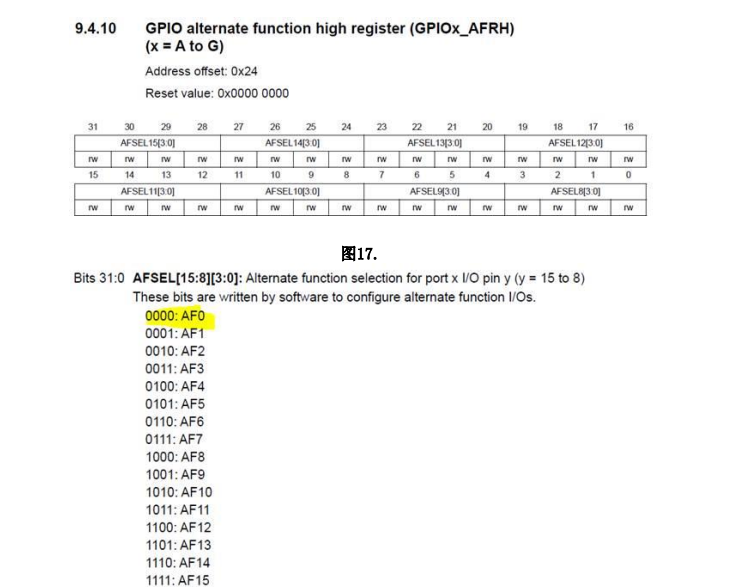

GPIOA_AFRH.AFSEL8[3:0] 配置为 0x0，上电默认已经为 0 了，不用修改，如果不 是，请手动修改为 0。

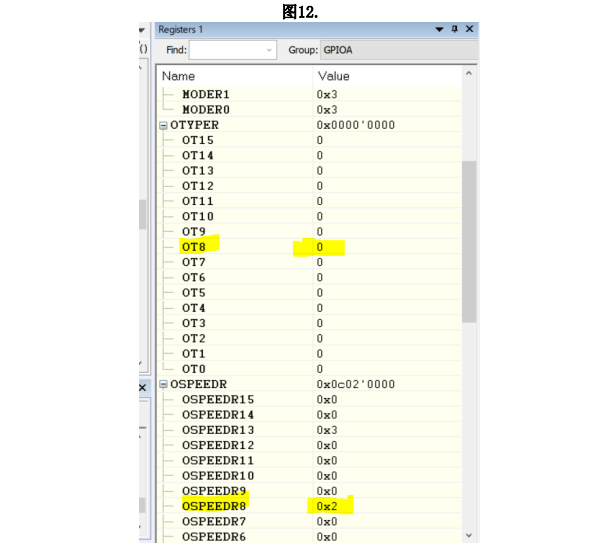

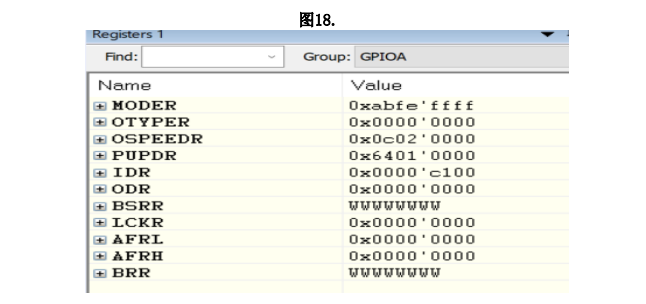

手动修改后的 GPIOA 寄存器值为如下图 18 所示：

3. 总结

在调试软件时，可以通过 PC 端调试工具直接修改寄存器配置来使能某些功能。不过，使用中须注意遵守一定的流程，比如先开启对应的外设 clock，然后才能配置具体的寄存器去实现一些相应的功能。
