罗德与施瓦茨FSU3 FSU8 频谱分析仪

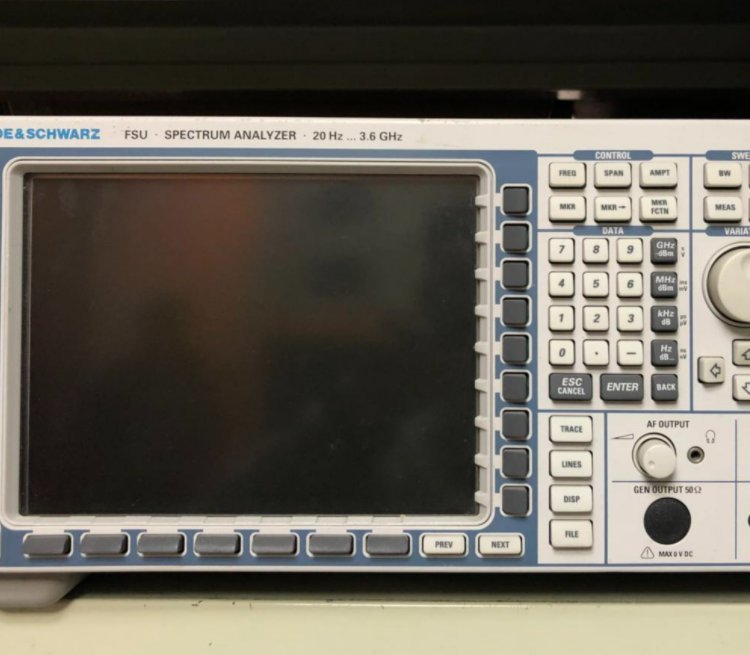

FSU3 频谱分析仪 主要特点 频率范围20 Hz ～3.6 GHz (使用外部混频器可达到110 GHz/1 THz) 的射频性能 相位噪声低-- –128 dBc (1 Hz)，10

kHz载波偏置下的典型值为–133 dBc (1 Hz) DANL –158 dBm (1 Hz) 三阶截止点（TOI）典型值+25 dBm 分辨率带宽1 Hz ～50 MHz 动态范围，例如3GPP

ACLR 测量时高达84 dB 采用预放(R&S?FSU-B24) 测量DANL 时 典型值–168 dBm (1 Hz)，20 GHz 时 典型值–155 dBm (1 Hz)，50 GHz 时 TOI、MC ACP

(R)、OBW、CCDF、APD 等测量功能 满足蜂窝标准、无线连接性标准和一般性标准的测量应用，例如相位噪声、噪声系数、矢量信号分析等等 详细介绍

R&S?FSU 是一款频谱分析仪，它具有的相位噪声、动态范围、测量精度，可满足射频分析的任何挑战，可用于67GHz 以下的航空航天和或常规微波应用领

域。 R&S?FSU 的射频性能 的射频性能一直是罗德与施瓦茨频谱分析仪的标志，R&S?FSU 继承了这一传统，具有以下的的射频指标： 频率范围： ? R&S?

FSU3：20 Hz ~ 3.6 GHz ? R&S?FSU8：20 Hz ~ 8 GHz ? R&S?FSU26：20 Hz ~ 26.5 GHz ? R&S?FSU43：20 Hz ~ 43 GHz ? R&S?FSU46：20 Hz ~ 46

GHz ? R&S?FSU50：20 Hz ~ 50 GHz ? R&S?FSU67：20 Hz ~ 67 GHz 射频性能： ? DANL 测量的典型值为-158 dBm (1Hz)（无预放） ? 单边带相位噪声

典型值- 133 dBc (1Hz) @ 10 kHz 偏离，载波640 MHz ? 相位噪声典型值- 160 dBc/Hz @ 10 MHz
