Beats X耳机拆解揭秘：同款方案，凭什么AirPods贵500？

电子发烧友网报道（文/李诚）Beats 作为苹果旗下的音频品牌，一直以来备受消费者追捧。然而，近日笔者在拆解一款Beats X蓝牙耳机时，惊奇地发现Beats X竟然延续了AirPods的设计方案，共享同款主控芯片——W1。在本文中，笔者将会通过图文对Beats X的设计进行深入剖析，揭秘Beats X的内部构造和设计理念。

耳机外观及设计

在外观方面，Beats X延续了Beats品牌一贯科技感十足和时尚简约的风格。不同于AirPods，Beats X的产品定位是一款运动耳机，因此并没有采用与AirPods类似的点状插入式设计，而是通过U型记忆项圈连接两个耳机，让耳机适配更多的运动场景。在产品设计方面，Beats X考虑到耳机重量均衡分布对于用户佩戴体验的影响，耳机两侧采用对称式的设计，将电池仓和主板单元两个模块对称分布在项圈两端，进一步优化佩戴的稳定性和舒适度，减轻耳朵的负担，规避运动过程中因为配重不均而引发的耳机脱落问题。

主板单元、电池仓拆解

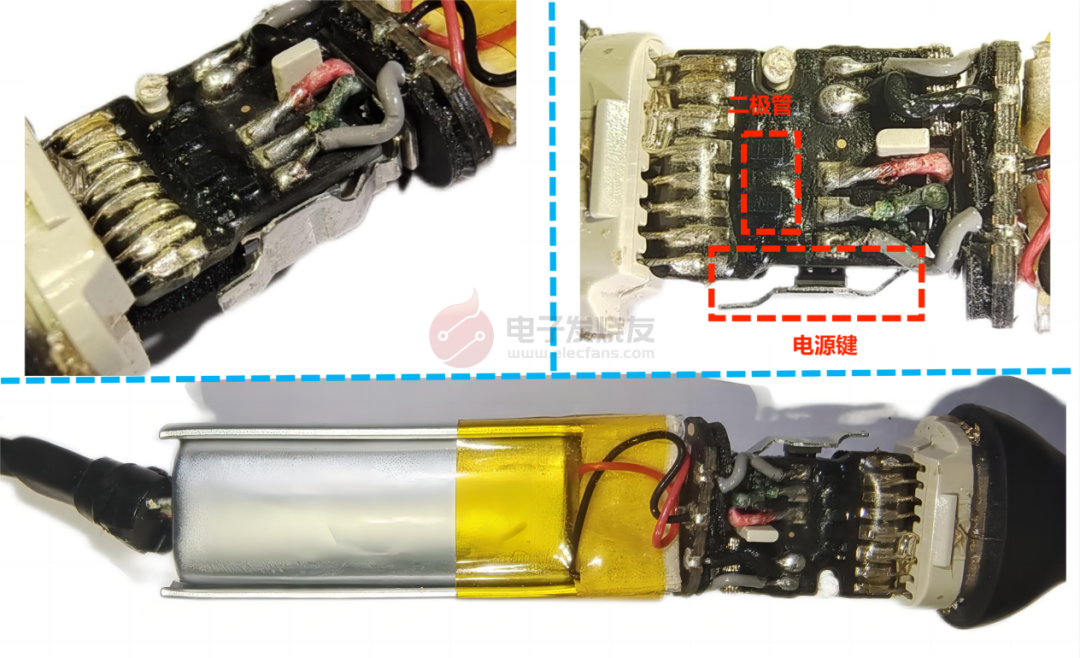

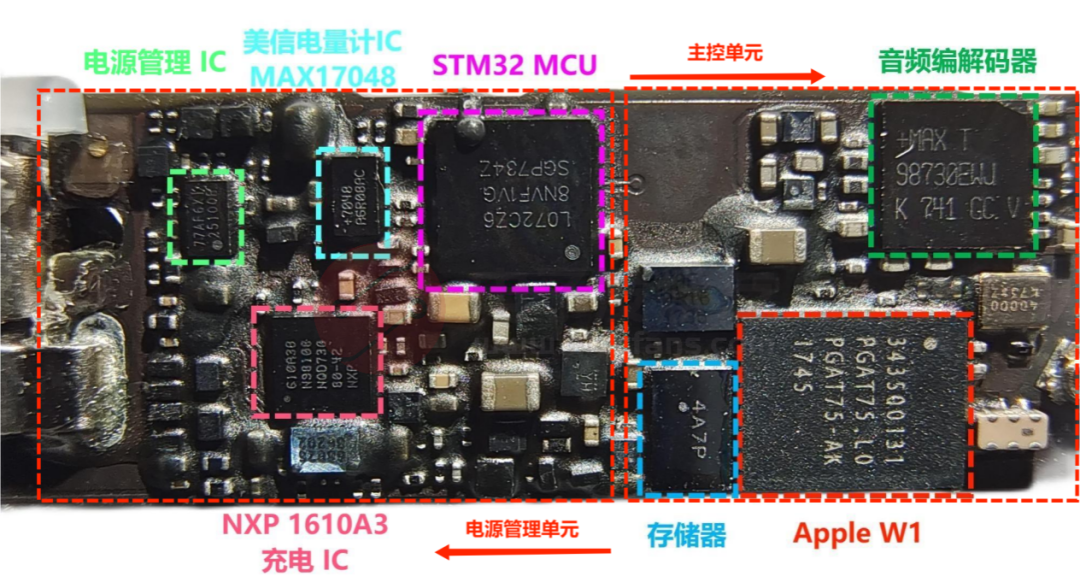

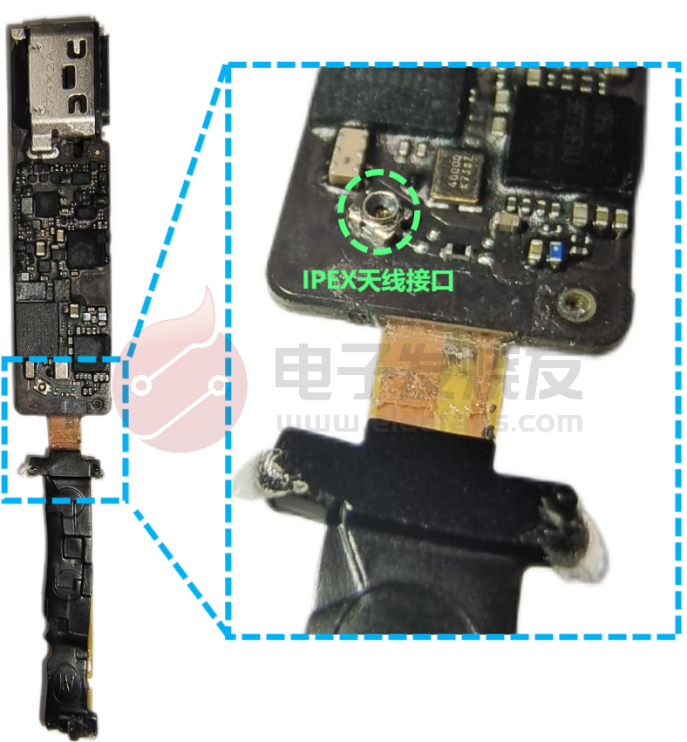

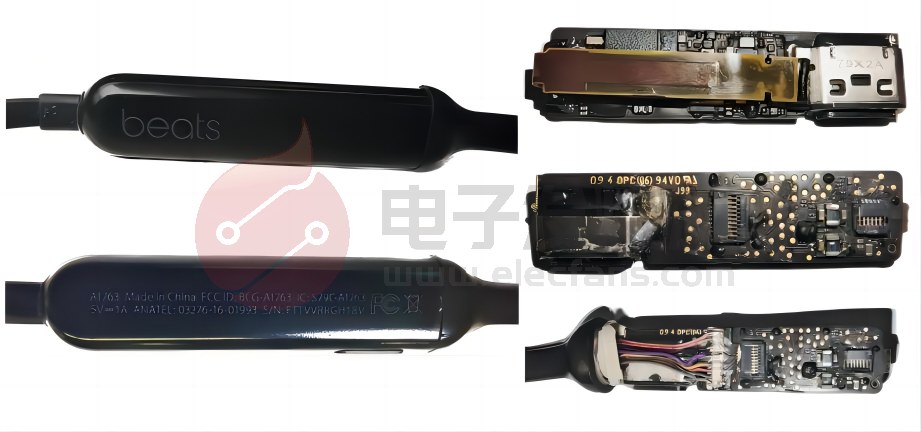

主板单元和电池仓均采用胶水进行粘连，在拆解过程中只需要对每个模块的接缝连接处进行加热，破坏胶水的黏性，即可逐一分离各个部件，实现耳机的无损拆解。主板单元正面主要用于器件的放置，背面有两个ZIF转接口用于桥接线控和电池仓。此外，该耳机还采用了与 AirPods 相同的 Lightning 接口。在主板表面横跨的柔性FPC为Beats X耳机的蓝牙天线。天线下方有一根塑料片，起到支撑和隔离作用。有趣的是，这根柔性FPC与PCB并没有使用传统的焊盘或ZIF接口相连，而是从PCB的边缘直接向外延伸。更有意思的是，通过观察主板发现，这种PCB延伸FPC设计可能是为了弥补天线设计缺陷，在后期调试过程中才加上的补救措施。因为，在FPC蓝牙天线与蓝牙主控芯片之间，还额外设计了一个IPEX天线接口，不过这个接口并没有被使用。可能是Beats考虑到这款运动耳机特殊的应用场景，避免因剧烈运动所产生的振动导致IPEX天线接口松动，才采用了更牢度的PCB延伸FPC设计。根据功能区划分，主板可分为电源管理单元和主控单元两部分。其中，电源管理单元由电池充电IC、电源管理IC、电量计IC和STM32 MCU构成。主控单元则由W1蓝牙主控、存储器芯片和音频编解码芯片组成。此外，在这块板子上还能看到很多AirPods的影子。例如，与AirPods共享的W1蓝牙主控，应用在AirPods充电盒的意法半导体STM32L072 MCU和恩智浦的1610A3充电IC，以及用于AirPods耳机的美信（已被ADI收购）98730EWJ音频编解码器等等。通过拆解发现，尽管Beats X和AirPods用的是同款蓝牙主控，但在某些设计上却存在差异。不确定这是出于差异化的设计，还是因为这两款耳机所处的市场和应用场景的差异所导致的。以入耳检测为例，AirPods通过内置光学传感器和运动加速感应器与W1主控配合来实现入耳检测功能，而使用同款W1主控的Beats X却不支持这项功能。蓝牙主控的上方的音频解码器，是来自美信的98730EWJ低功耗立体声音频编码解码器，主要用于读取蓝牙主控接收到的音频数据流，将数字信号转换为模拟信号，最终向耳机的扬声器输出。耳机的电源管理单元中搭载了一颗32位超低功耗 MCU STM32L072，在这款耳机中，主要与其他关键器件、芯片（如电量计芯片、电池充电IC、电源管理芯片、电源指示灯以及电源开关按键）协同工作，负责耳机的电源开关、充电状态显示等电源控制。等同于一般蓝牙耳机充电盒里负责整机控制的主控。由于耳机的电源控制电路已经集成于耳机主板上，因此电仓的内部结构并不复杂。仓体内部仅放置了一颗电池、两颗二极管和一颗电源控制键。需要特别说明的是，本次拆解的Beats X耳机曾更换过电池，所以上图展示的电池并非原装电池。实际上，Beats X耳机的原装电池为两颗并联的圆柱电池，与AirPods耳机柱内的圆柱电池类似。

结语

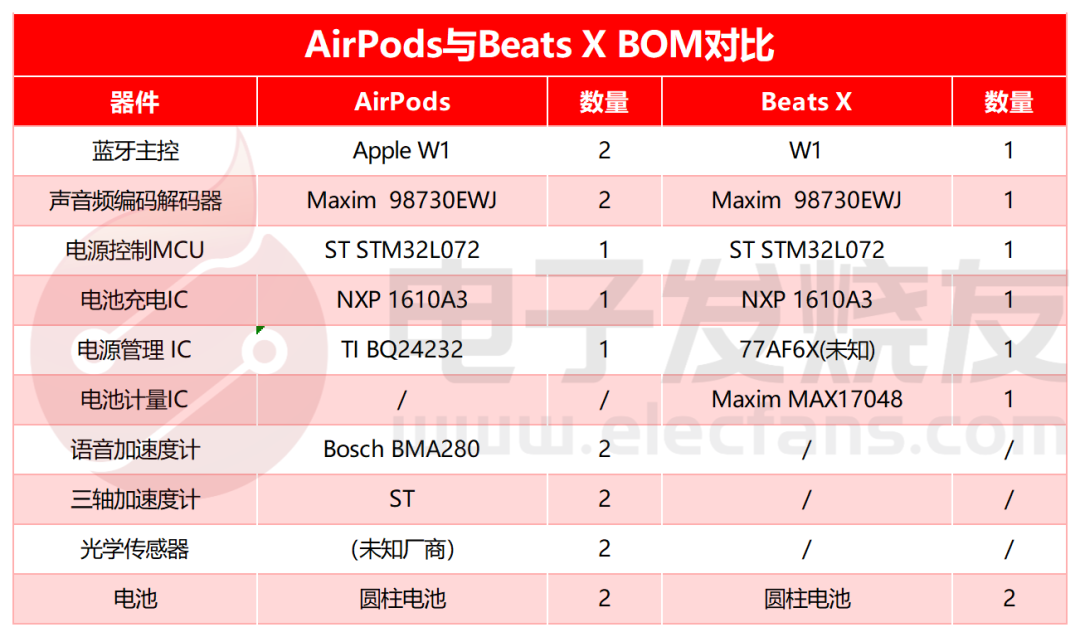

通过拆解不难看出，Beats X和AirPods其实采用了同一套解决方案，只不过因为产品的形态和市场定位，Beats X在某些功能方面进行了缩减。尽管如此，Beats在这款耳机中也加入了一些创新设计，例如通过PCB延伸FPC，让耳机内部紧凑的空间，能够容纳更多的芯片和组件，保证蓝牙芯片与天线连接的稳定性及数据无线传输的性能。根据整理出的BOM材料清单，可以很明显地看出，在芯片用量方面AirPods比Beats X多了将近一倍，主要是因为AirPods是两只相互独立的无线耳机，每只耳机都需要搭载独立的芯片，而Beats X两个耳机间有电路连接，而且还少了各种传感器，所以整个系统的芯片用量会比AirPods要少一些，这也是导致两款耳机价格存在500元差距的主要原因。综合来看，这些差异不仅反映了AirPods和Beats X在产品设计和定位上的区别，同时也展示了苹果在不同市场领域推出产品时的不同策略取向和商业思维。

声明：本文由电子发烧友原创，转载请注明以上来源。如需入群交流，请添加微信elecfans999，投稿爆料采访需求，请发邮箱huangjingjing@elecfans.com。
