新房装修时赠送了一个智能垃圾桶，说是“智能”，其实功能也很简单，就是手靠近时，自动开盖，延时一段时间后自动合上。

用了一年多就出问题了，完全没有反应，指示灯也不亮，检查电池，电压正常，就一直没管它。

今天就来拆解一下，看看能不能修好。

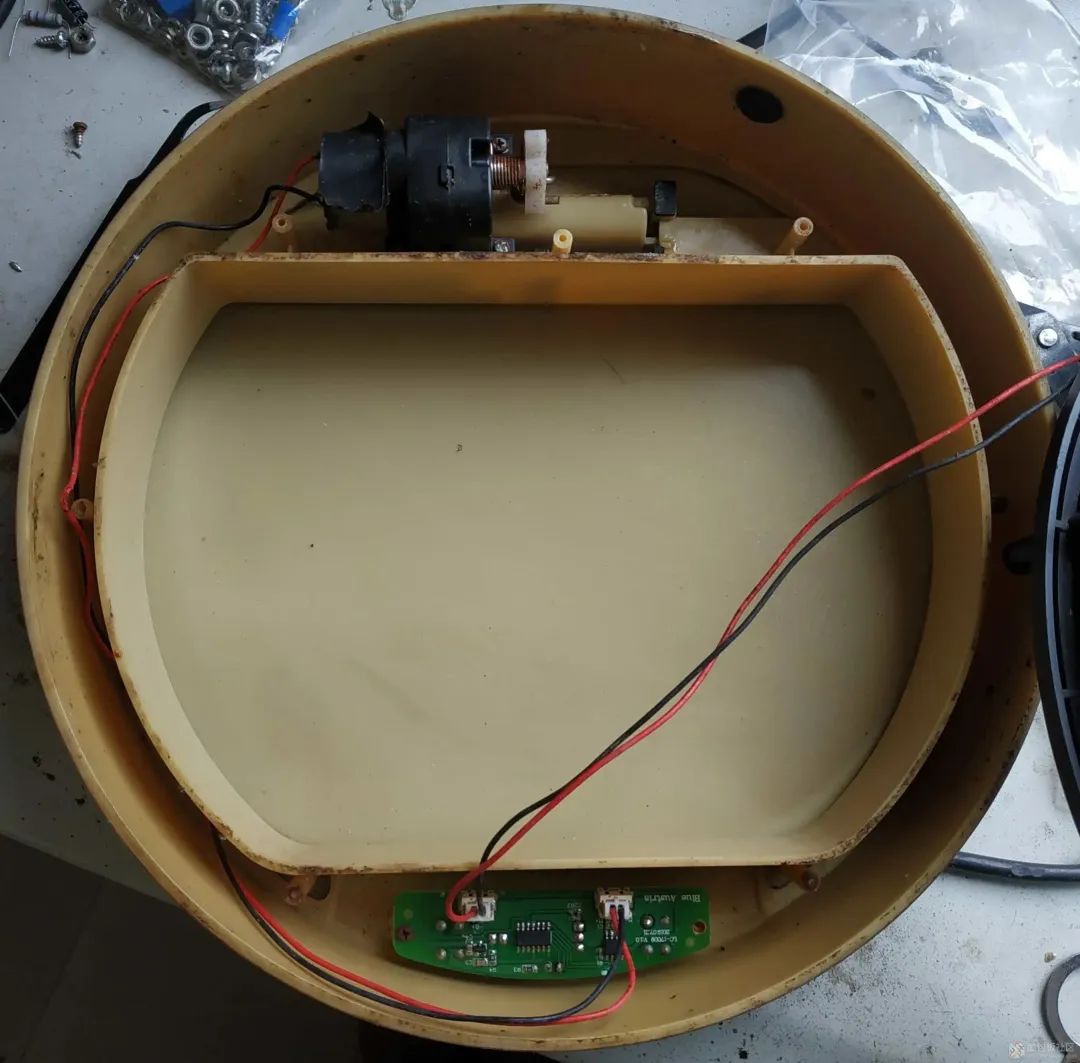

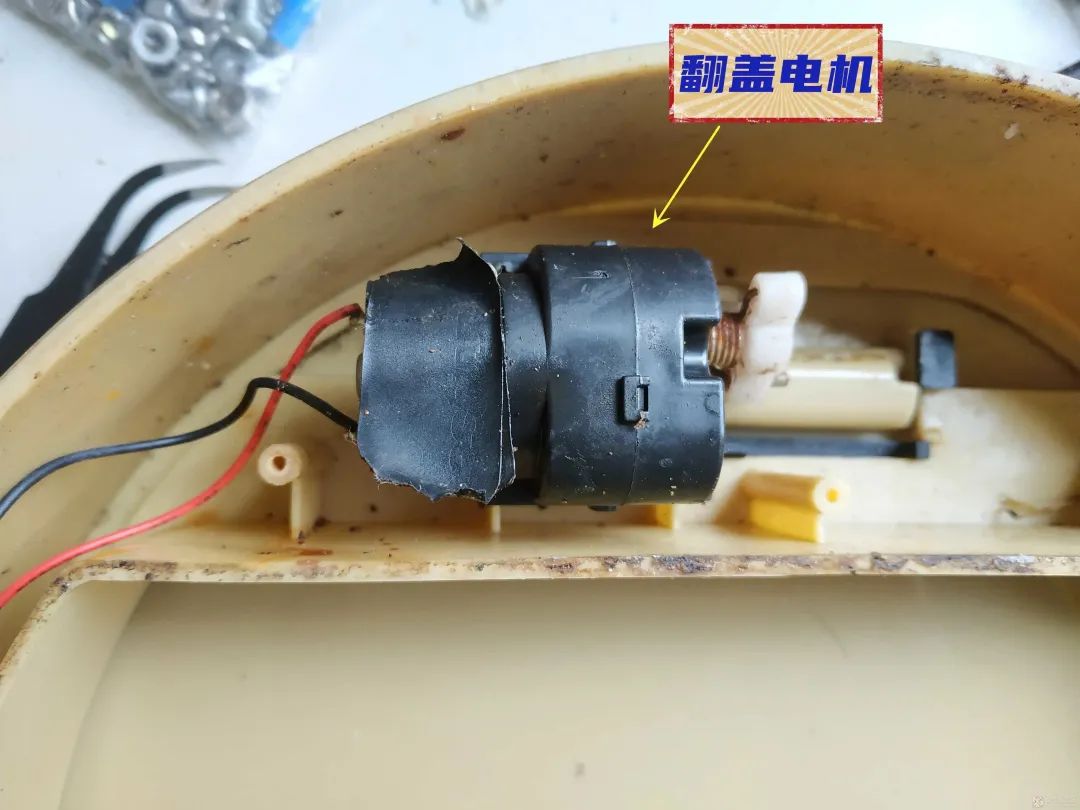

因为一直都放在厨房使用，湿垃圾比较多，怀疑是受潮了，打开后映证了这个想法。

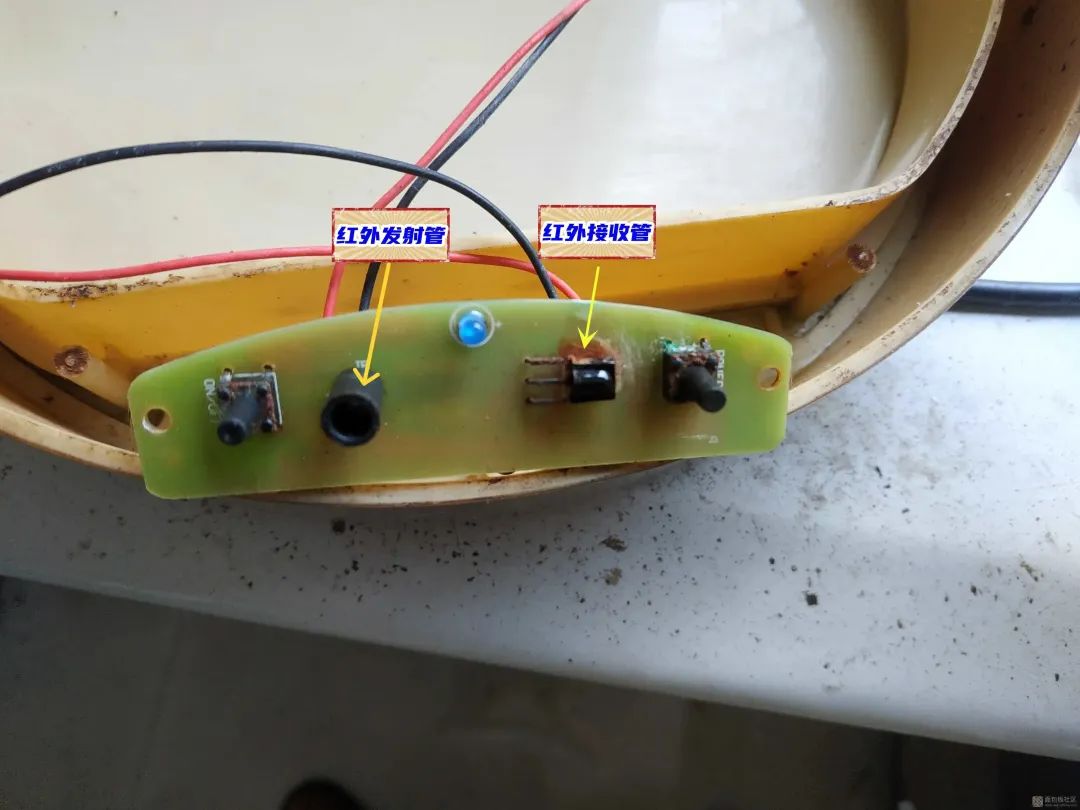

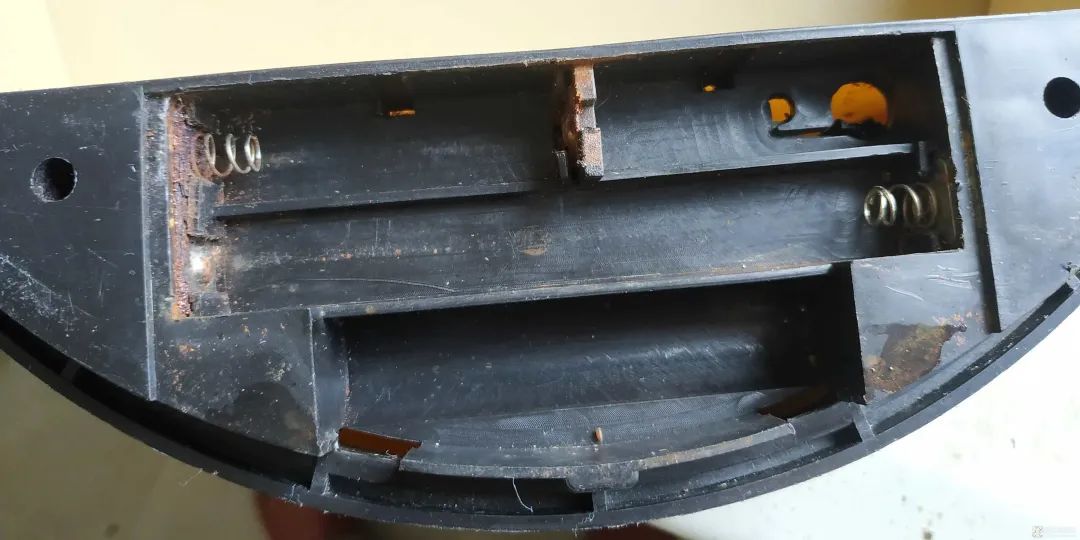

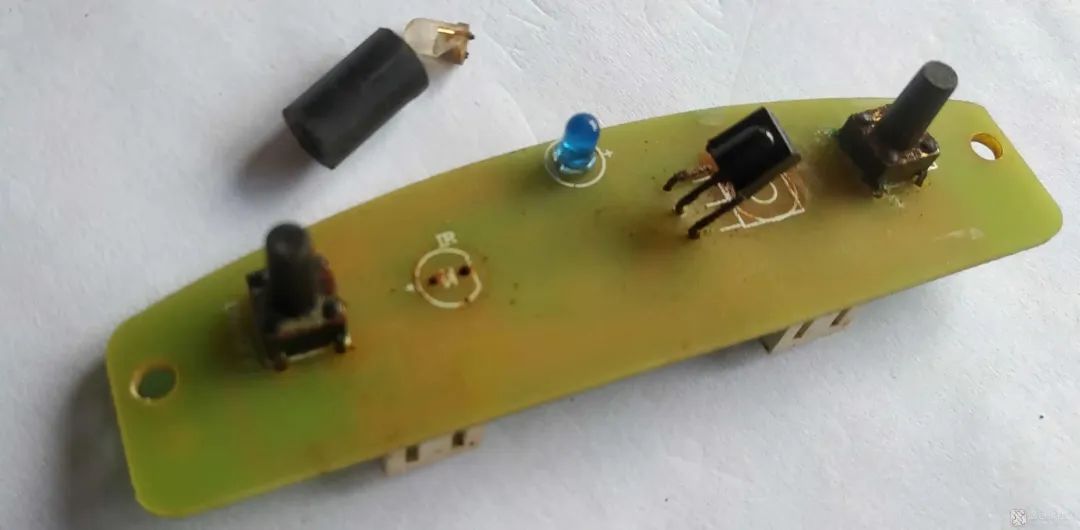

电池盒、红外发射管、红外接收管、微动开关都锈蚀严重，其中红外接收管断了一个引脚，红外发射管，手碰一下，竞然整个掉了，微动开关引脚锈蚀，其中一个都卡死按不动了。

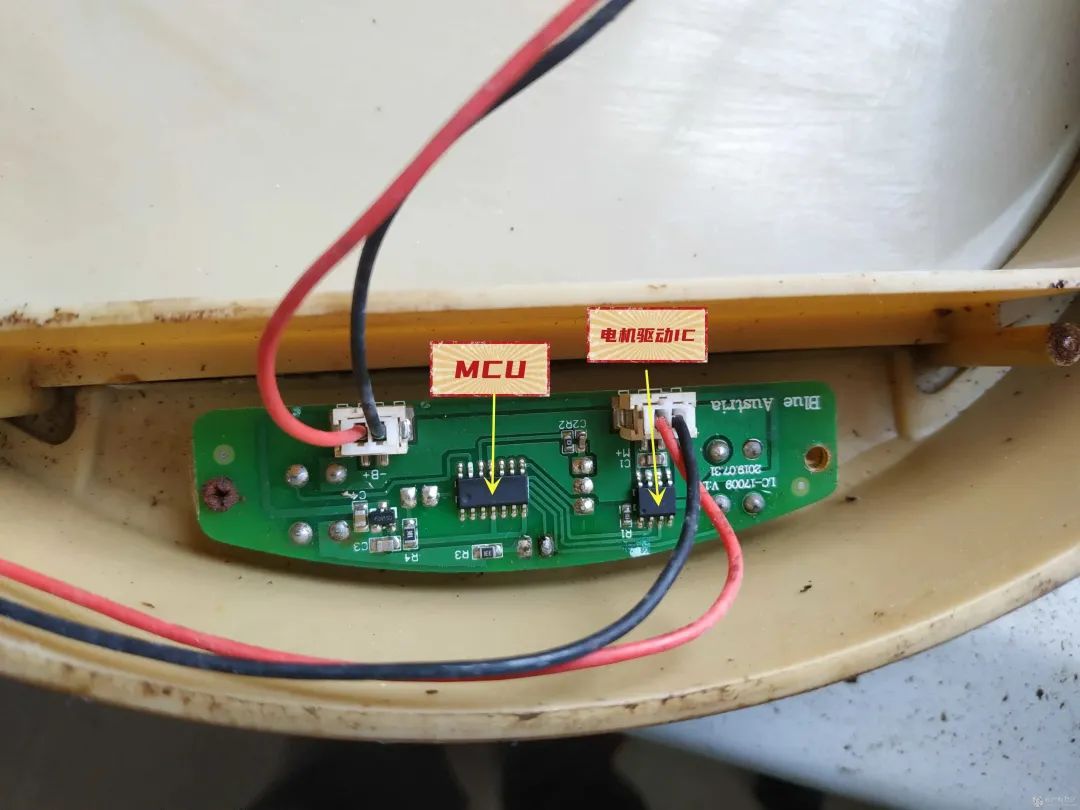

整个电路板的原理也不复杂，一对红外发射管和红外接收管，用来检测物体接近，一个SOP14的MCU做为主控，MCU上面没有丝印，估计是一个几毛钱的OTP单片机，电机驱动采用MX08L，MX08L工作电压2~8.6V，最大持续电流1.2A，最大峰值电流2.5A，做为电池供电的低电压直流电机的驱动，电路很紧凑，比分立电路简单很多。

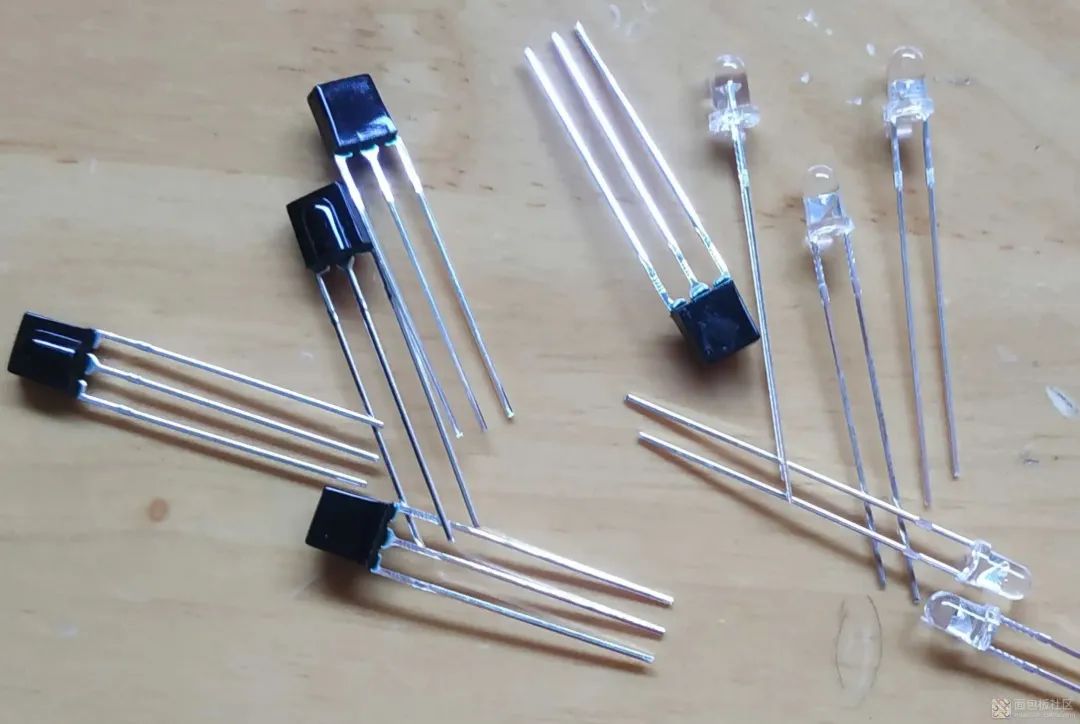

手头没有红外发射管和红外接收管，就在某宝上买了几个。

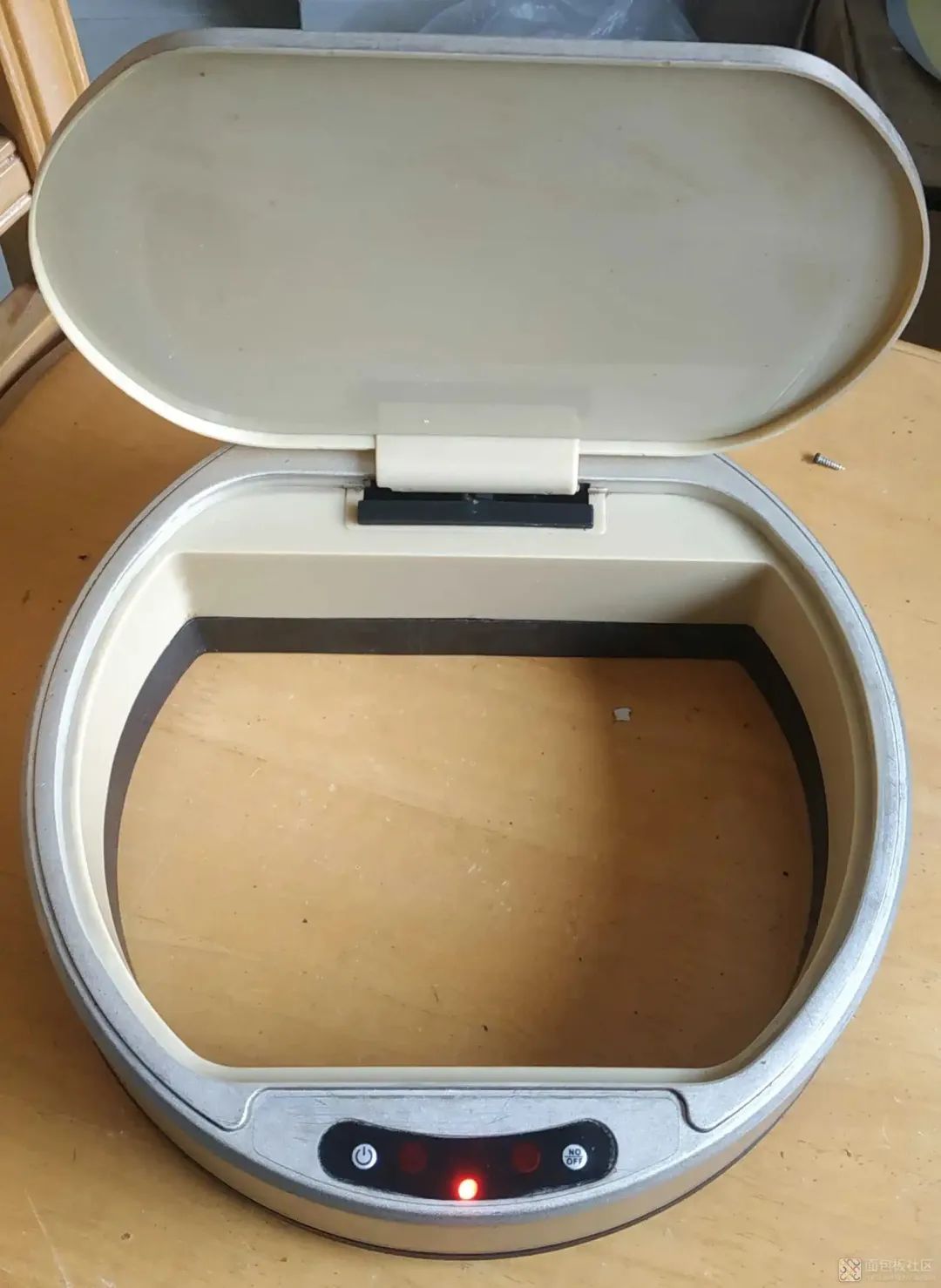

元件更换比较顺利，装电池测试时，发现蓝色的LED不亮，短路了，没有蓝色的LED，就换了一个红色的，之后就完全恢复正常了。

产品电路设计还可以，功耗也比较低，3个5号电池，可以用一年左右，就是防潮方面，做得不好，需要改进。
