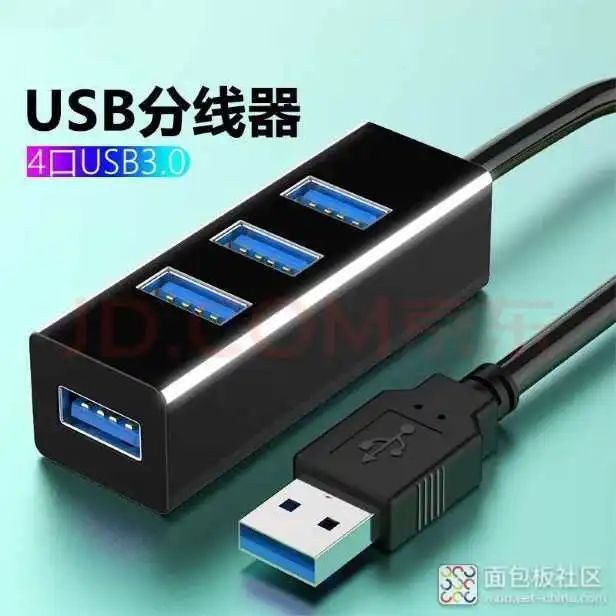

前段时间看到了9块9包邮的USB hub 集线器，好奇心买了两个，宣传图效果如下，但实际拿到的手感没有看起来好。

一般的USB集线器都是29.9元，49.9元，甚至149元，

所以非常好奇：这么低成本是怎么能做成产品，而且9块9还有利润的？因此决定，拆机一看究竟，看看商家是怎么做极致低成本方案的？

话不多说，开始！

1. USB hub的背景基础

USB hub 是这样一种设备，它可以将一个 USB 端口转换为多个 USB 端口，从而允许多个 USB 设备连接到单个 USB 端口。

USB hub 的作用是将一个 USB 端口转换为多个 USB 端口，从而允许多个 USB 设备连接到单个 USB 端口。

USB hub 的速度有哪些？

USB hub 的速度通常分为 USB 2.0 和 USB 3.0 两种。USB 2.0 的速度为480Mbps，而 USB 3.0 的速度为5Gbps。

2. 原装USB hub的拆机和成本分析

拆开盖子，没有螺丝固定，简单的卡扣式，这样的设计简洁，但更便宜。

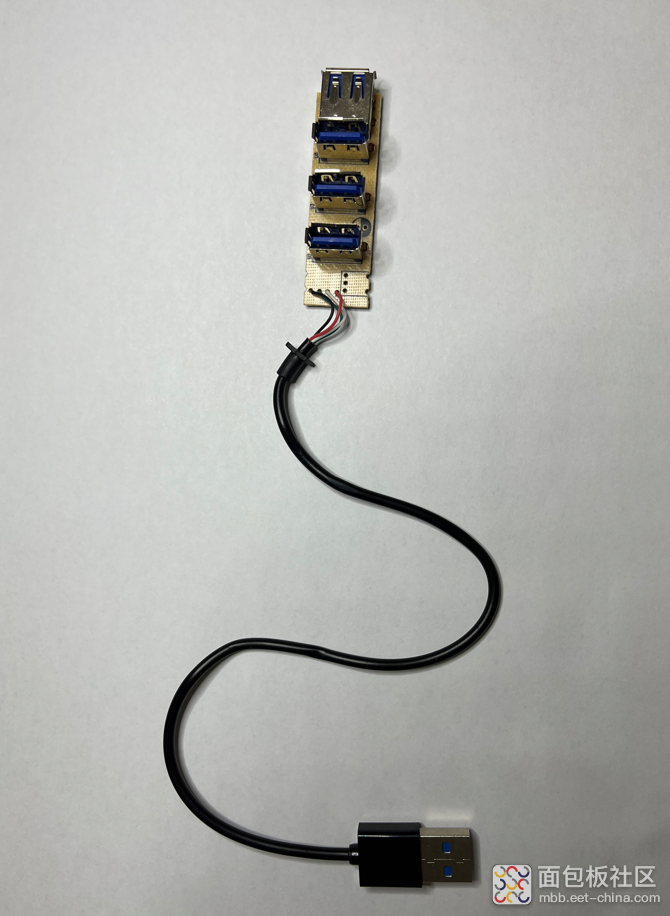

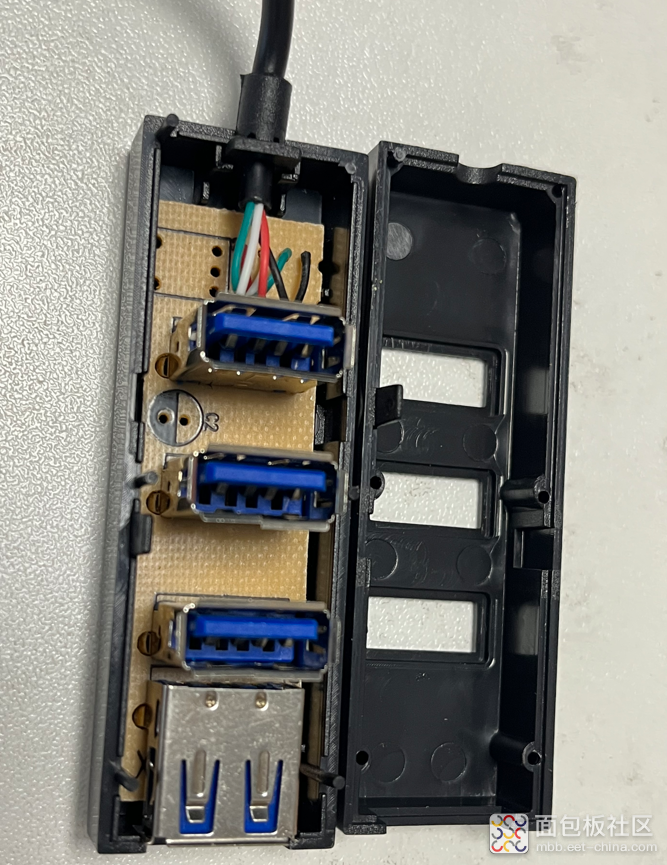

去掉外壳后，整个系统的全景图，也很简洁。最贵的可能就是几个USB的座子。

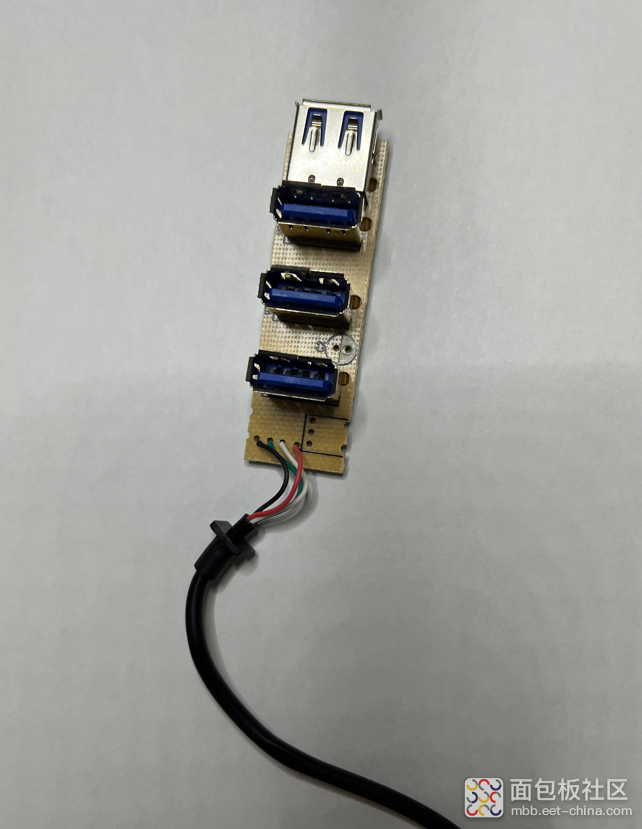

接着往下看，是USB HUB的主板，非常简洁，只有孤零零的四个座子，

然后就是非常显眼的单面板设计...好吧，这也是意料之中的——

电子设备的成本主要就是物料成本和PCB板的成本，所以，极致控制成本的方案的大致思路，主要就集中在节省PCB的层数，以及板载物料的数量。

一方面，PCB层数越少越便宜，本设计中是最便宜的单面板；物料也是越少越好，在本方案中，除了必备的零件外，其他的能省都省掉了...

继续往下看，USB的线缆比较细，PCB板背面都是走线，可以看到有一些电容没有上件，另外，USB接口的机壳接地点也没有良好的接地（盲猜是因为机壳地面积比较大，会废掉更多的焊锡），USB的线缆GND也没有接触良好，只是简单搭上去了，做工不好。

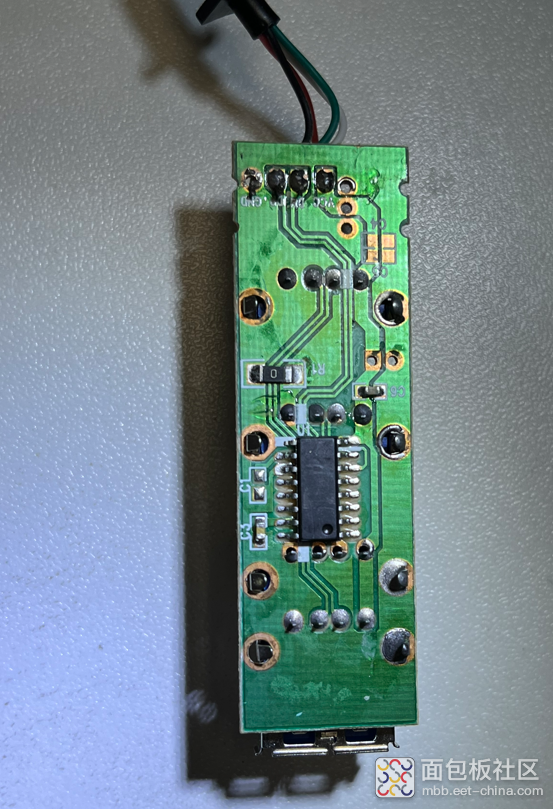

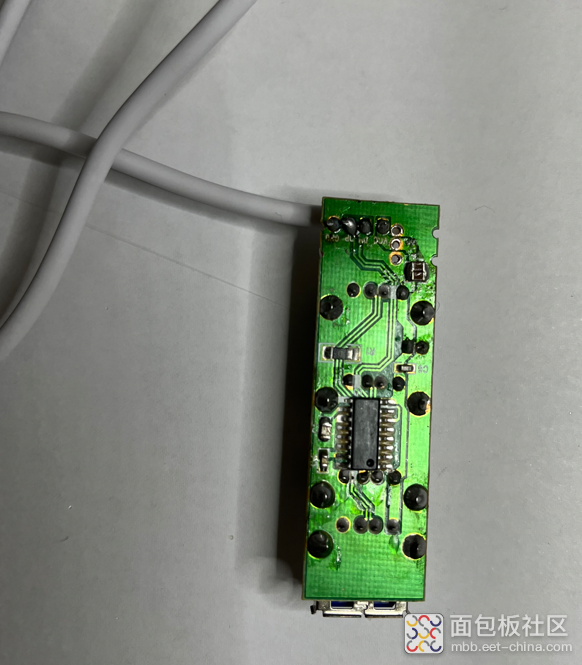

这是背面的全景图，可以看到有三个电容没有焊接，并且整体上，很多机壳地都没有接触良好，这一方面是做工粗糙的体现，另一方面也是为了节约成本。

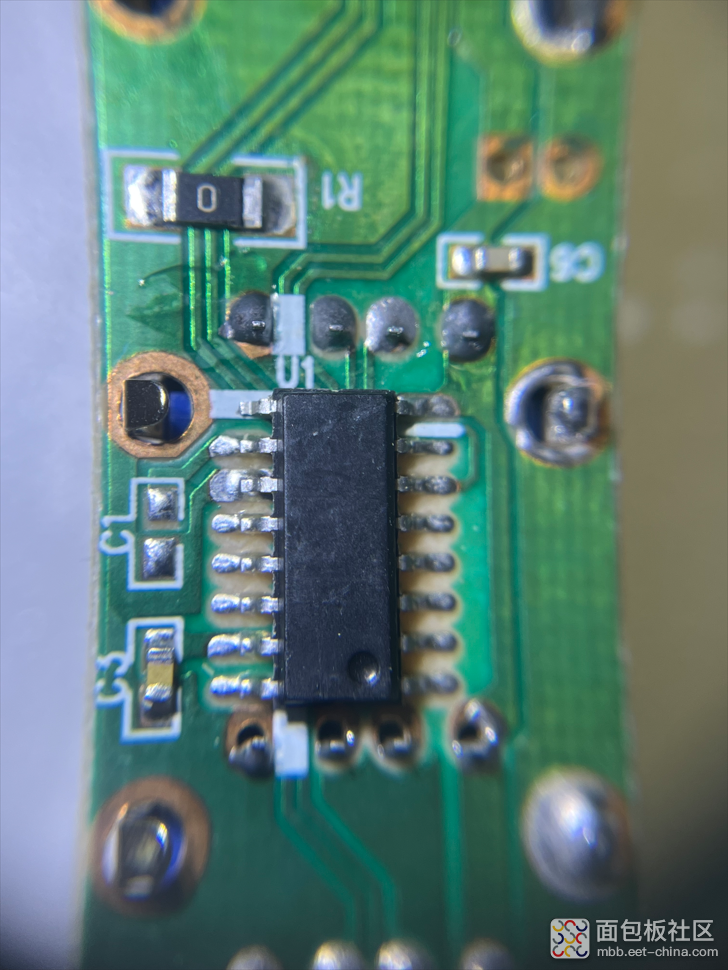

背面的细节图

3. USB hub的硬件整改

根据上面的问题，做如下硬件整改：

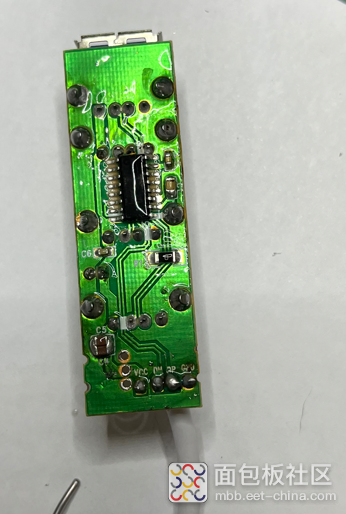

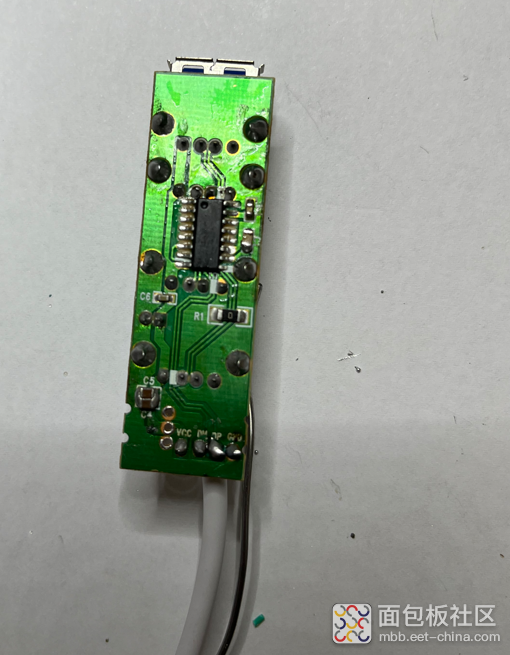

下面开始动手整改，首先是焊接背面电容，和焊接机壳接地点为，如下图

更换USB传输线缆，换为更粗的线缆，并保证良好的焊接质量，然后，正面用热熔胶固定。

对于正面，焊接加上220uF 25V的大电容，让供电更为平稳。而这样的一颗电容，好一点的，就得几毛钱。

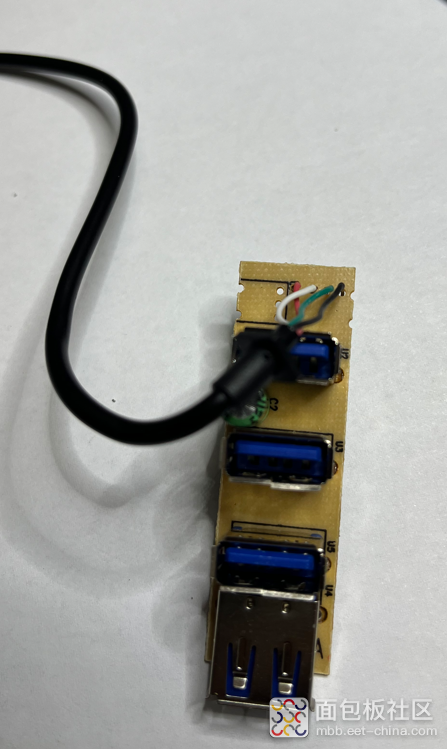

更换USB线缆的实物，将原装的连接线，4根信号（5V, D+, D-, GND）都非常细，换成了屏蔽更好，线更粗，铜丝匝数更多的线缆，让信号传输更稳定，电源更稳定。

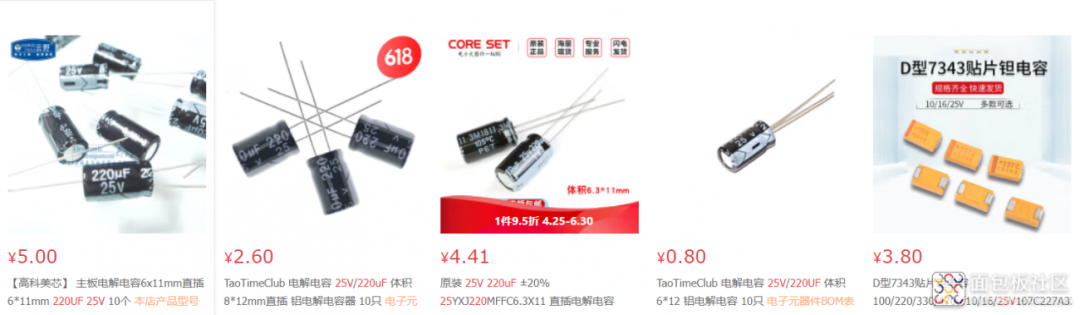

京东上搜到电容的价格。

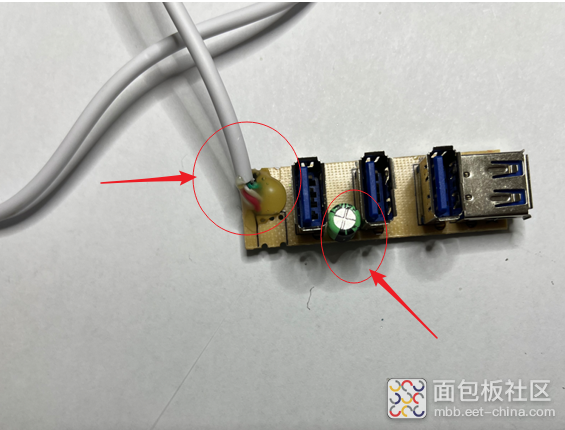

就这样，这个USB hub的硬件整改就做好了，如下图，

然后，盖上盖子，上电试一下，USB识别正常。

完工！

总结，USB HUB硬件的整改主要集中在以下三个方向：

• 补齐缺少的电容，让电源滤波更平稳，噪声更低，提升电源和信号的稳定性；
• 做好所有的信号和机壳接地，对于焊接不好的点位重新焊接；
• 更换USB的线缆，换成铜线更粗屏蔽更好的线缆，保证传输质量。
