应用笔记|使用 BlueNRG-LP SoC 方案无法扫描到扩展广播包

关键字：BlueNRG-LP, 传统广播，扩展广播

目录预览

1. 引言

BlueNRG-LP 是意法半导体第三代低功耗蓝牙单芯片解决方案，兼容低功耗蓝牙 5.2版本。相较于之前的 BlueNRG-1/2 版本，意法半导体对其低功耗蓝牙协议栈进行了升级和优化，引入了 Radio Task 的概念，客户在研发过程中，应切实关注其应用中使用到的Radio Task 数量并在程序中做相应的配置，才能避免相关问题的发生。

2. 问题描述

客户使用两块 BlueNRG-LP 评估板，搭建一主一从测试平台，从设备同时发送传统广播包和扩展广播包，主设备能通过事件 “hci_le_meta_event ”下的子事件“hci_le_extended_advertising_report_event”获取到传统广播数据包，但是始终无法同时扫描到扩展广播包。

3. 问题分析与定位

第一步测试：

使用相同的 BlueNRG-LP 评估板(STEVAL-IDB011V1)搭建一主一从测试平台，单从验证上述客户问题的角度，本测试无需动用 IDE 工具，可直接烧录 SDK 中预编译好的可执行示例文件。

从设备端烧录 SDK 程序：ST\BlueNRG-LP DK

1.x.y\Firmware\BLE_Examples\BLE_Beacon\STEVAL-IDB011V1\BLE_Beacon_ExtendedAdv.hex, 该程序能同时支持传统广播和扩展广播的发送。

主设备端烧录 SDK 程序：ST\BlueNRG-LP DK 1.x.y\Firmware\BLE_Examples\DTM\STEVAL-IDB011V1\ DTM_UART.hex，该程序可以和意法半导体提供的 PC 端测试工具 BlueNRG GUI 配合使用，通过该 GUI 工具将该评估板配置成主设备并扫描从设备发出的广播包。可从 GUI 工具界面直接扫描到广播包数据和广播包类型。

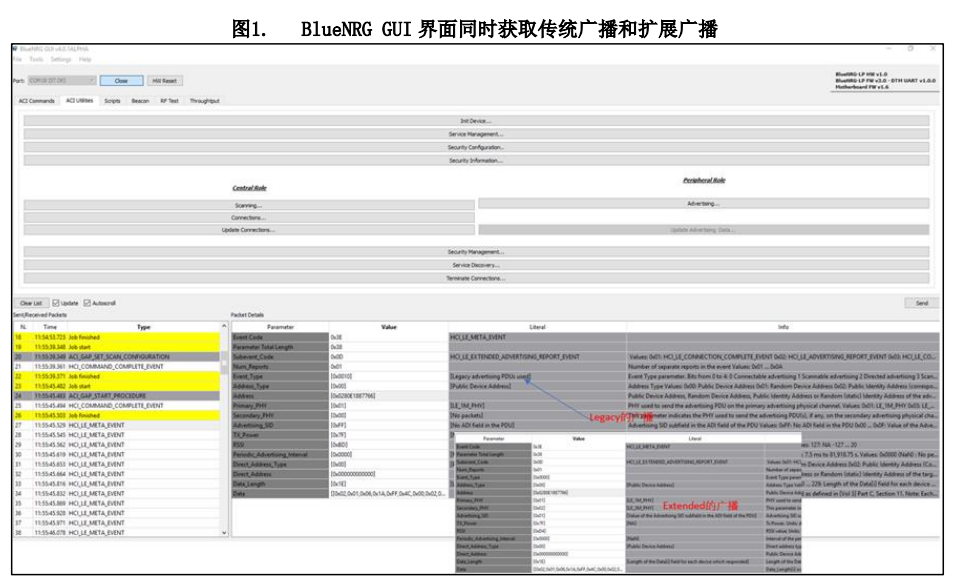

第一步测试结果，如图 1 所示，可以同时扫描到传统广播和扩展广播。说明 BlueNRGLP 同时支持扫描传统广播和扩展广播是没有问题的。

比较分析与客户平台的区别，从设备烧录的一样的程序，主设备端客户使用的基于 SDK 中BLE_SerialPort 参考示例更改的代码，可初步断定该问题处在客户平台主设备端程序上。

第二步测试：

主设备端重新烧录 SDK 程序：\BlueNRG-LP DK

1.x.y\Firmware\BLE_Examples\BLE_SerialPort\STEVAL-IDB011V1\BLE_SerialPort_Client.hex, 经过调试，发现也无法同时扫描到扩展广播和传统广播，问题现象和客户描述一致。

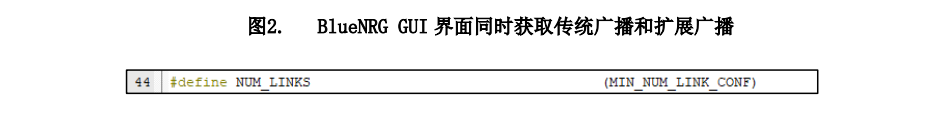

通过 BlueNRG-LP 编程手册(PM0269) 章节 4 中所述，发现客户问题应该和代码中配置的 Radio Task 数量太小有关，即下图 2 中的宏 NUM_LINKS，当前配置值为 1，即只支持一个 Radio Task。所以无法同时支持扫描传统广播和扩展广播。

4. 问题解决

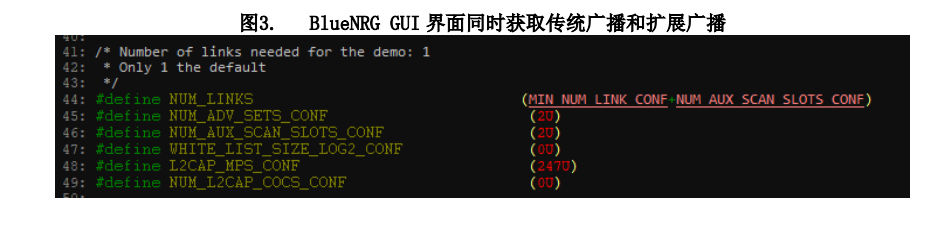

建议客户将 BLE Serialport_Client 项目的配置头文件 “Serialport_config.h ”中的宏NUM_LINKS 中做如下图 3 中所示的更改，加大 NUM_LINKS 配置值，该宏配置的是BlueNRG LP 在该项目中能支持的最大 Radio Task 的数量。客户需要同时扫描到扩展广播和传统广播，还要求建立连接，所以至少需要支持 3 个 Radio Task。该配置值按要求更改后，重新编译主设备端程序并下载测试，问题解决。

4.小结

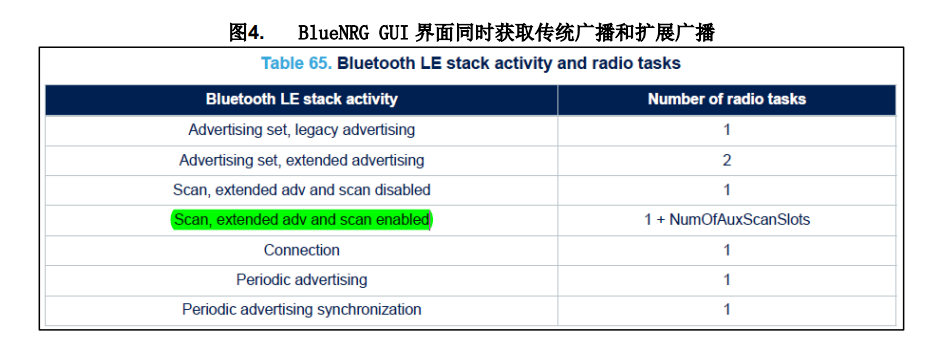

从 BlueNRG-LP 开始，意法半导体 BlueNRG 系列芯片的协议栈升级到 v3.x 版本，在BLE 不同的应用场景中，如多链接，连接并扫描，连接并广播，连接并扫描和广播等，都需要考虑所在应用中需要支持的 Radio Task 的数量，即宏 NUM_LINKS 的配置值。该值的计算方法在 BlueNRG-LP/LPS 的编程手册中有描述，遇到类似问题时，可建议客户参考相关文档的对应章节。下图 4 中表格为对应 BLE 功能所需的支持的 Radio Task 数量对照表，截取自文档 PM0269。

完整内容请点击“阅读原文”下载原文档。
