-----充电头网拆解报告第2636篇-----
前言
在魅族领克无界生态发布会上，魅族正式推出了魅族 20 系列新机。魅族 20 PRO手机作为搭载第二代骁龙8旗舰芯片处理器的手机之一，搭载80W超快闪充+5000mAh电池容量，让充电续航体验更加极速。
伴随着这款手机的推出，魅族同步推出了一款80W氮化镓充电器，这款充电器采用折叠插脚设计，配备单USB-C接口，具备65W PD快充输出和80W魅族私有快充，还支持11V5A PPS快充，对其他品牌安卓手机快充，也有不错的体验。下面充电头网就带来这款充电器的拆解，看看内部设计和用料。
PANDAER 80W氮化镓充电器外观

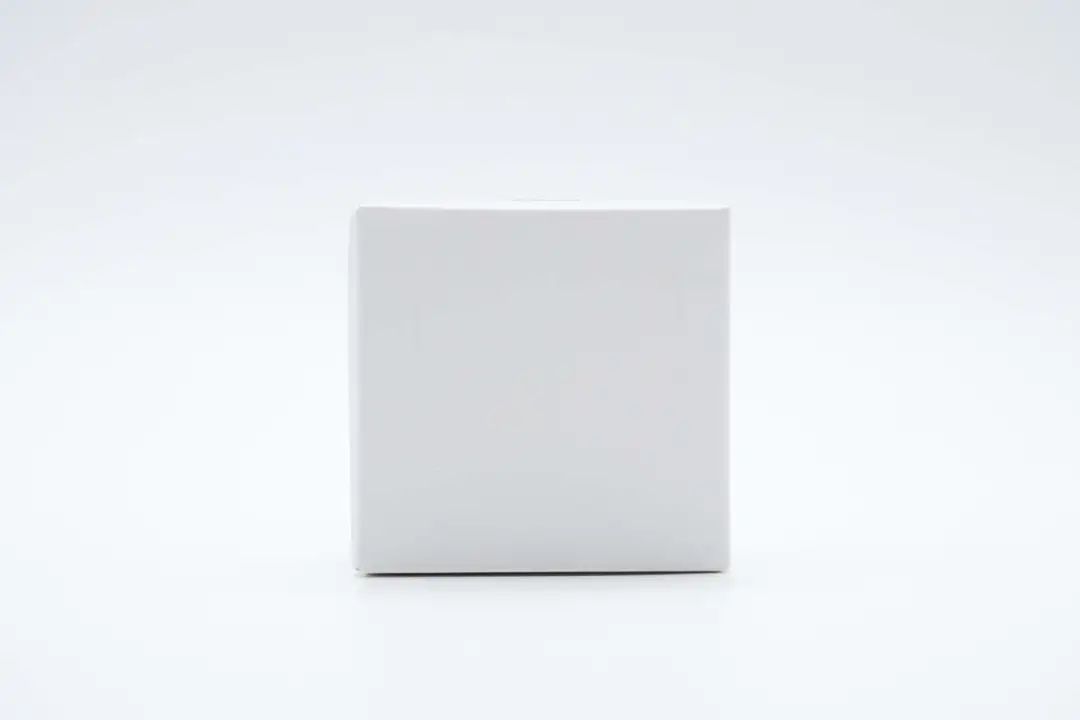

产品采用白纸盒包装，顶面没有印刷产品图。
侧面印有PANDAER 潮电字样。

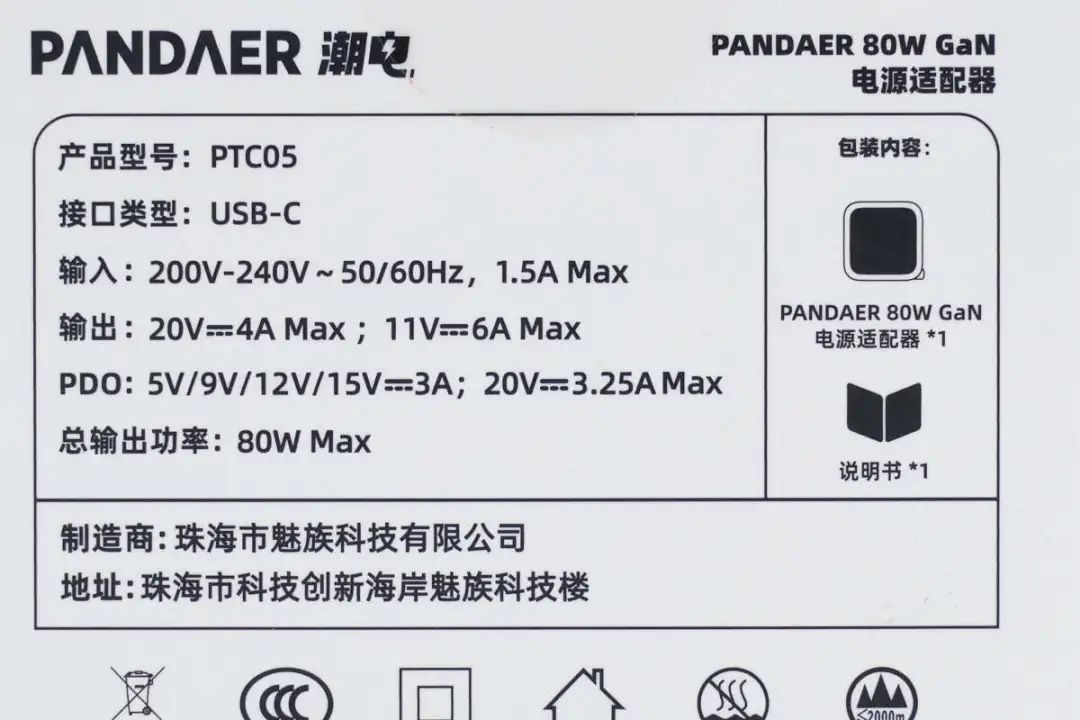

底部印有产品参数、包装内容、制造商名称和地址以及认证等信息。
充电器参数特写，下面结合产品实物进行详细介绍。

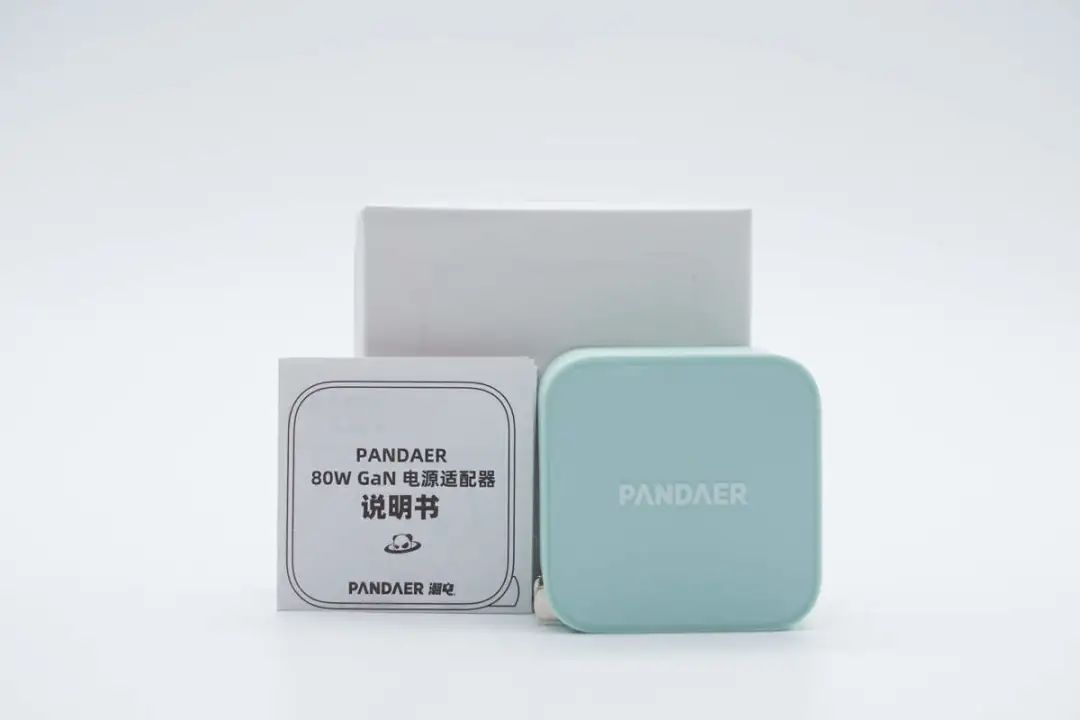

包装内含充电器以及使用说明书。

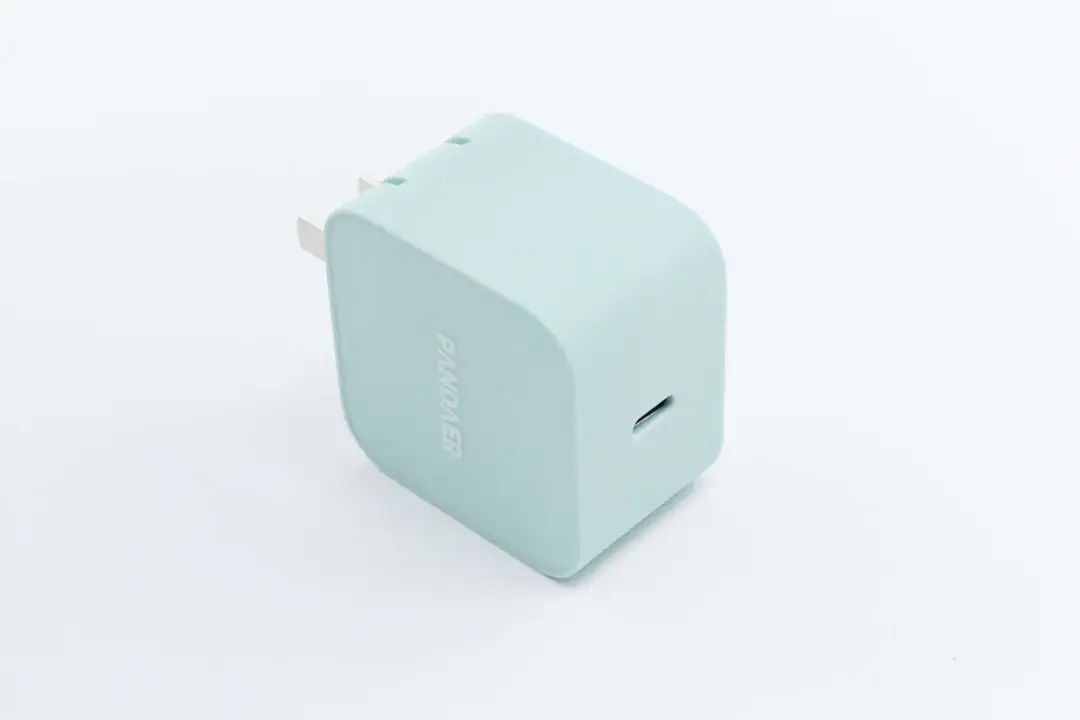

充电器有月白和定胜青两种配色，机身方块造型，采用PC防火材质塑料外壳，表面磨砂抗指纹。

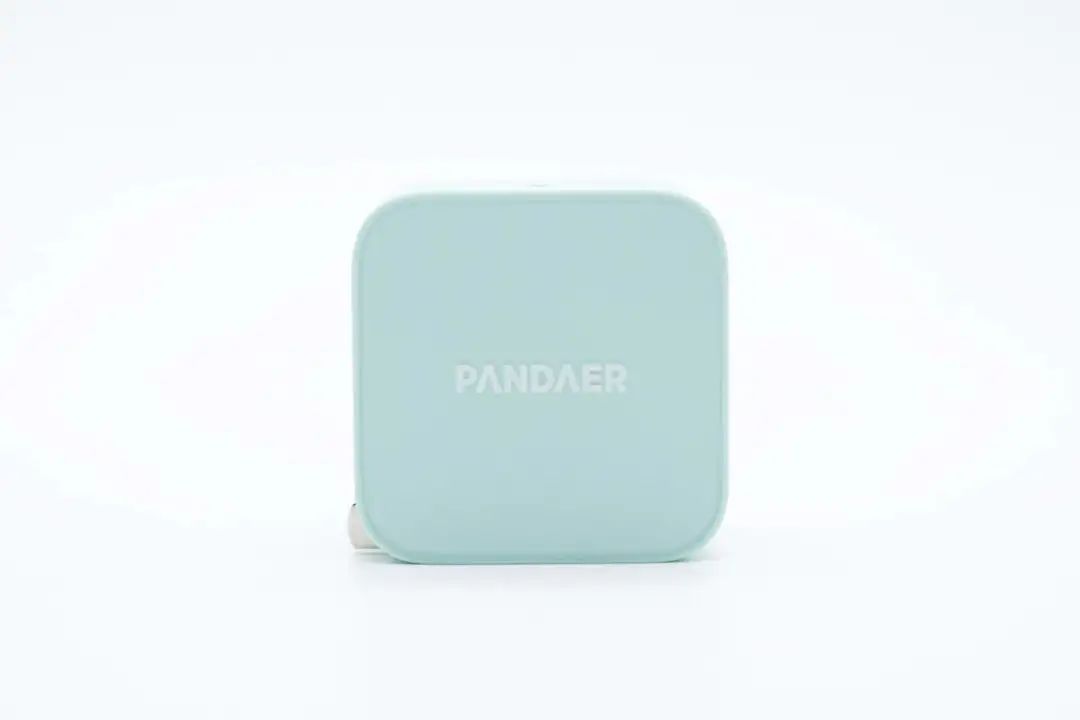

机身正面中心印有PANDAER品牌。

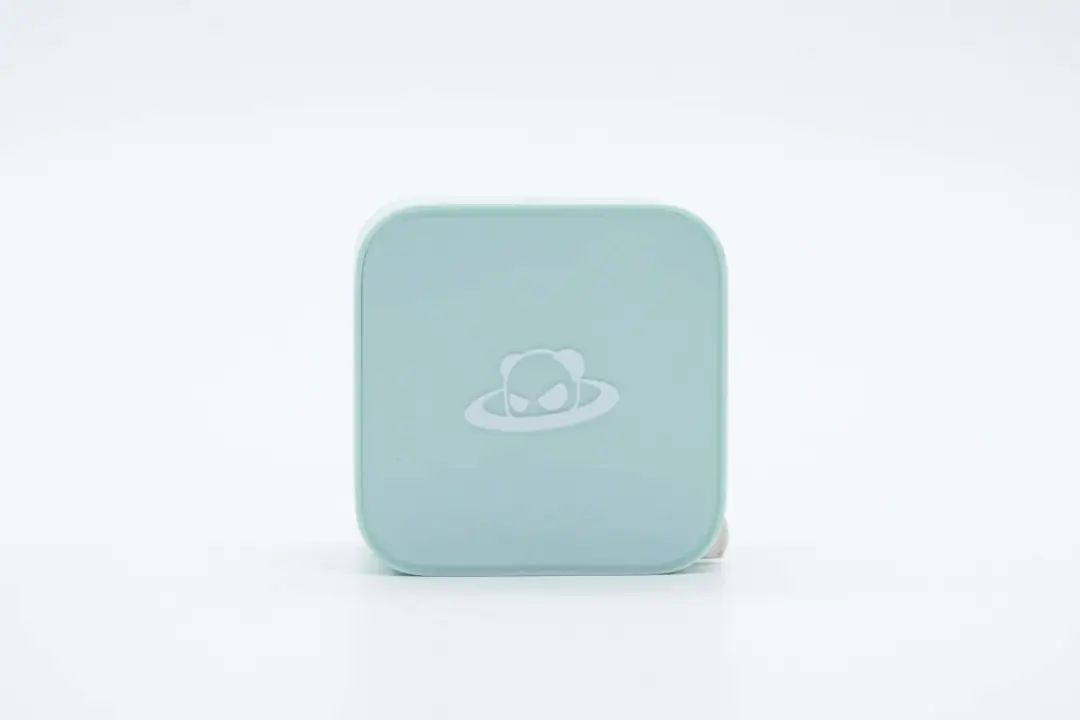

另一面则印有PANDAER 熊猫图案logo。

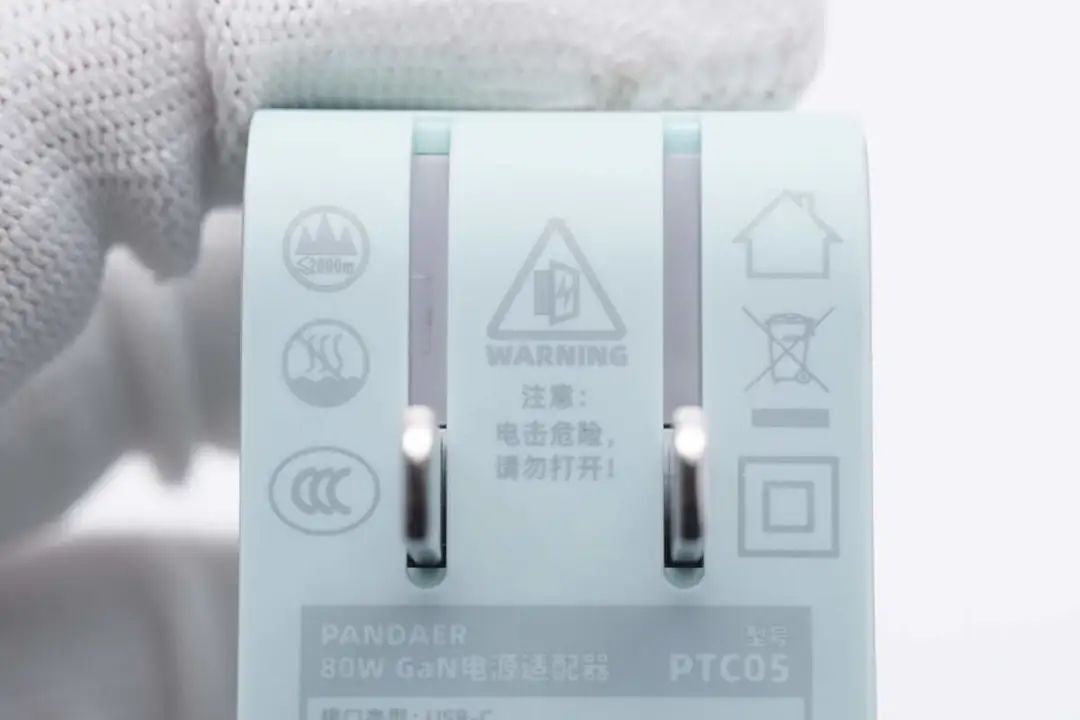

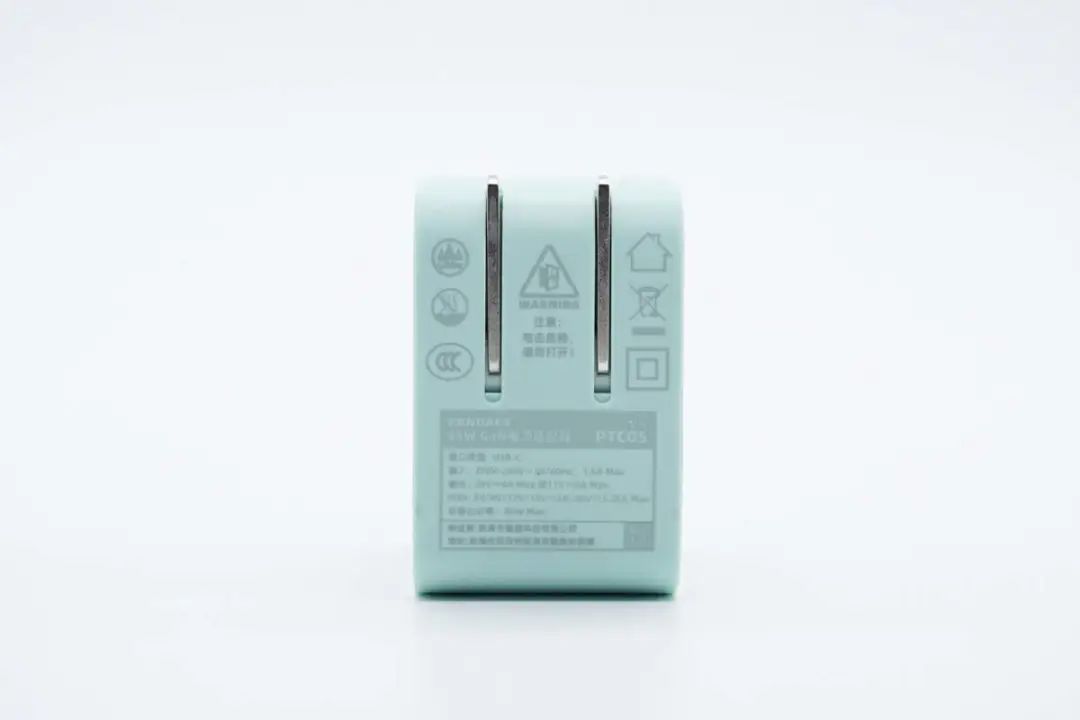

侧身外壳上印有充电器参数。

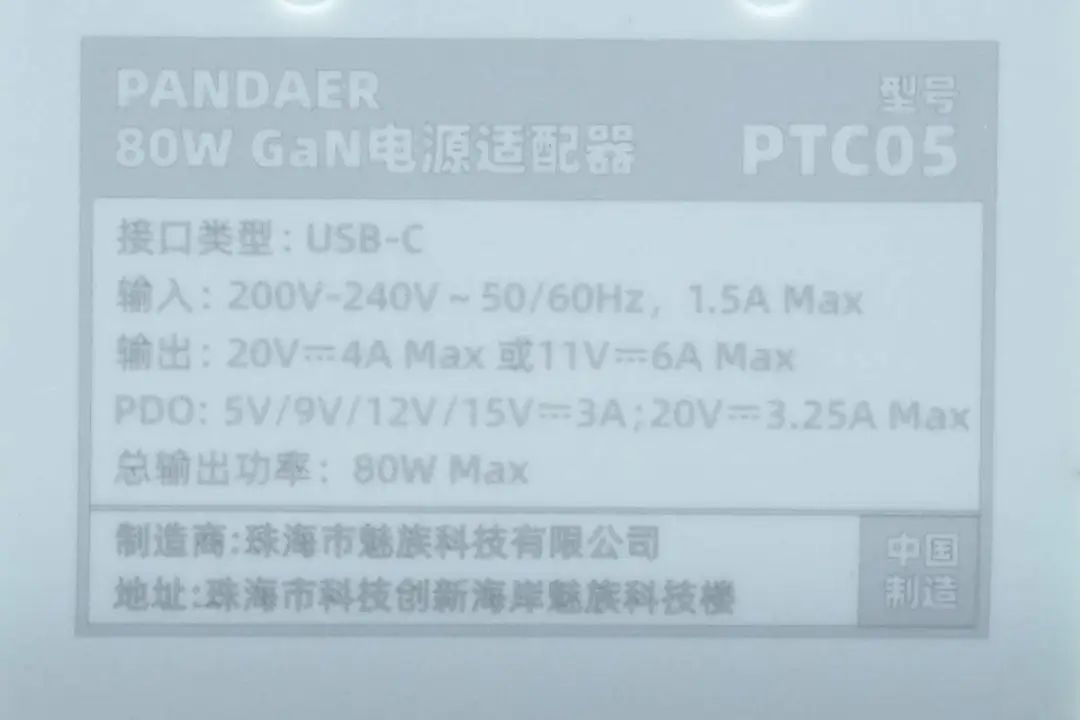

充电器参数特写
型号：PTC05
接口类型：USB-C
输入：200-240V~50/60HZ 1.5A
输出：20V4A、11V6A
PDO：5V3A、9V3A、12V3A、15V3A、20V3.25A
总输出功率：80W Max
制造商：珠海市魅族科技有限公司
充电器通过了CCC安规认证。

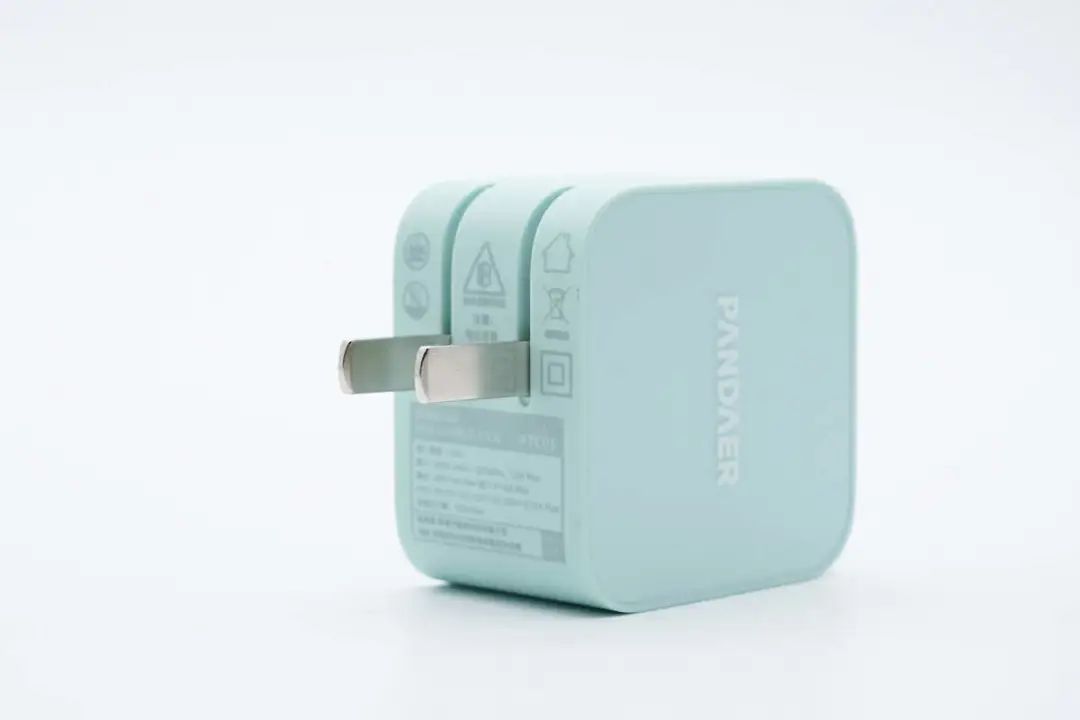

充电器配备可折叠国标插脚，携带方便。

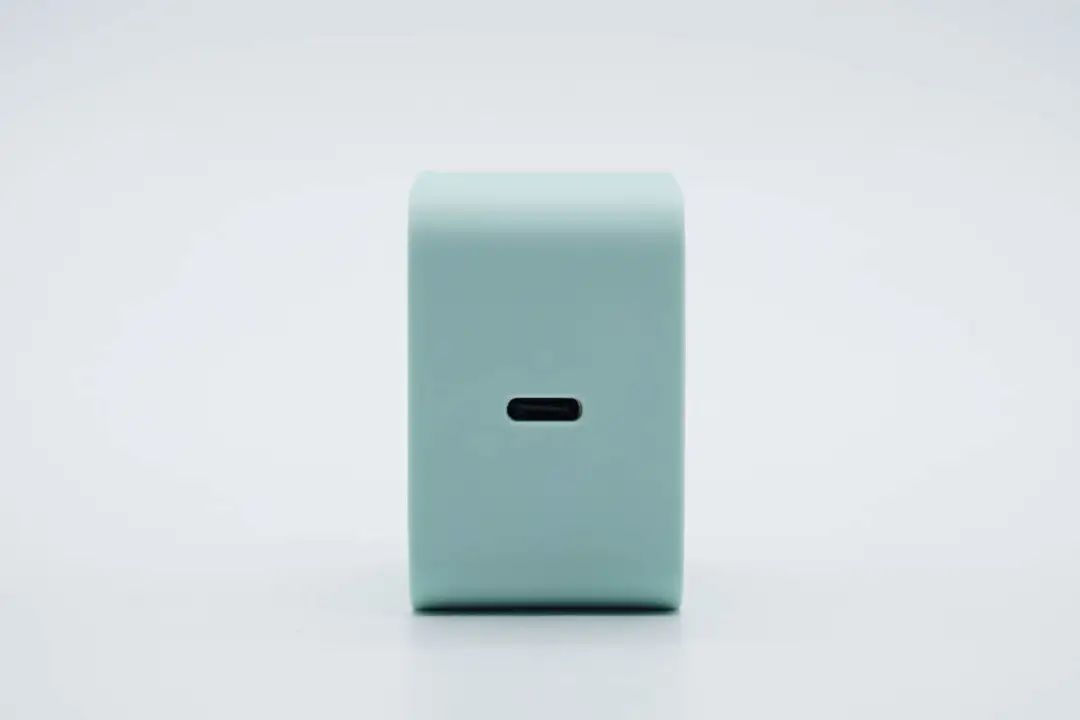

输出端配备单USB-C接口，黑色胶芯不露铜，居中布局。

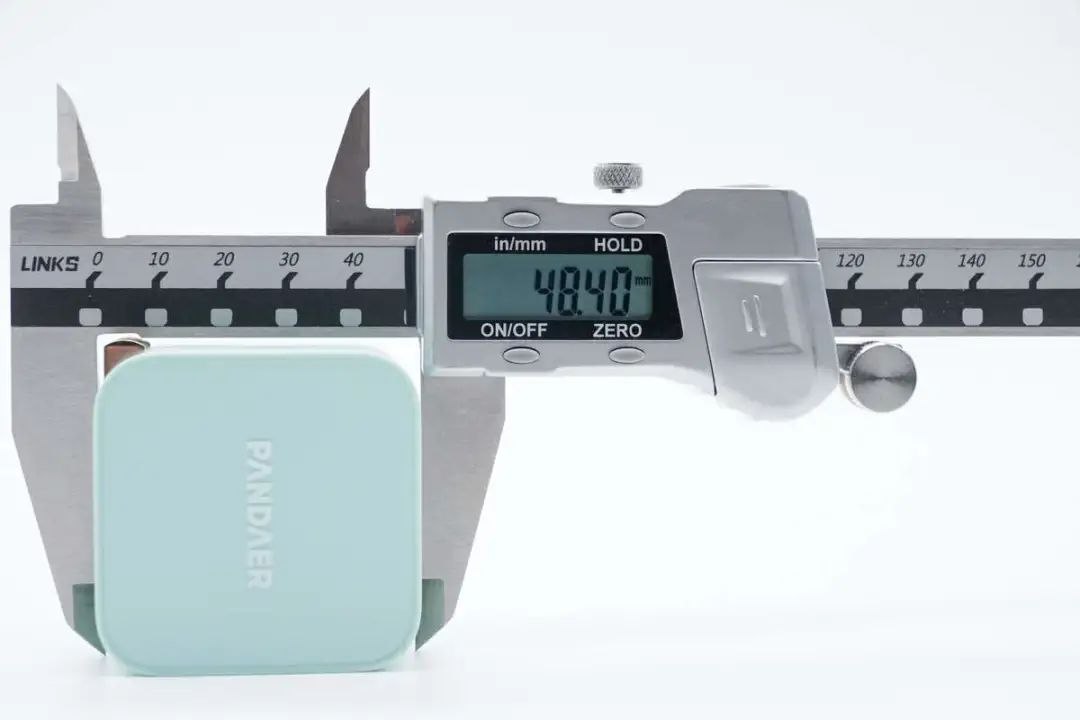

测得充电器机身长度为48.4mm。

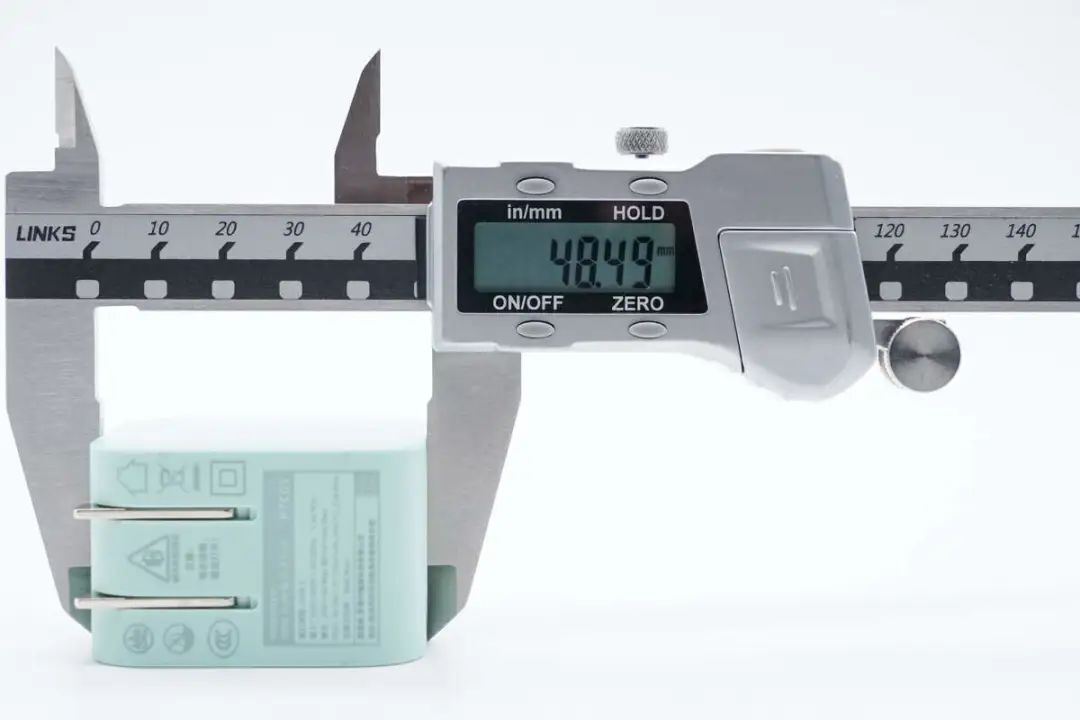

宽度为48.49mm。

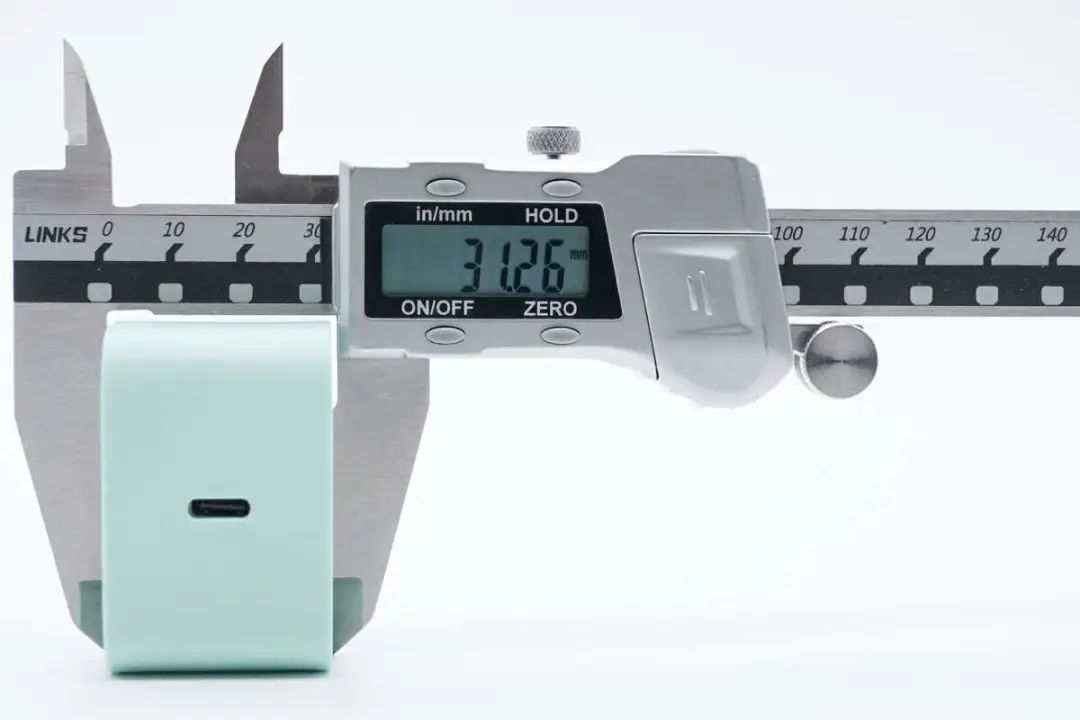

厚度为31.26mm。

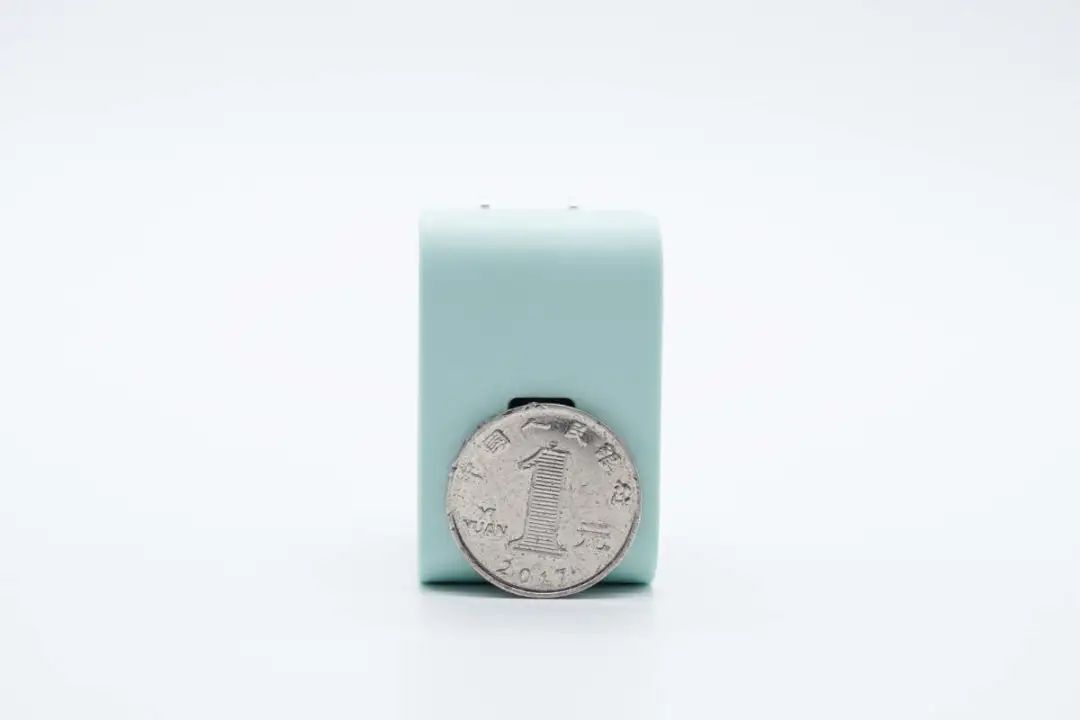

机身厚度和一元硬币直径对比，略大一点。

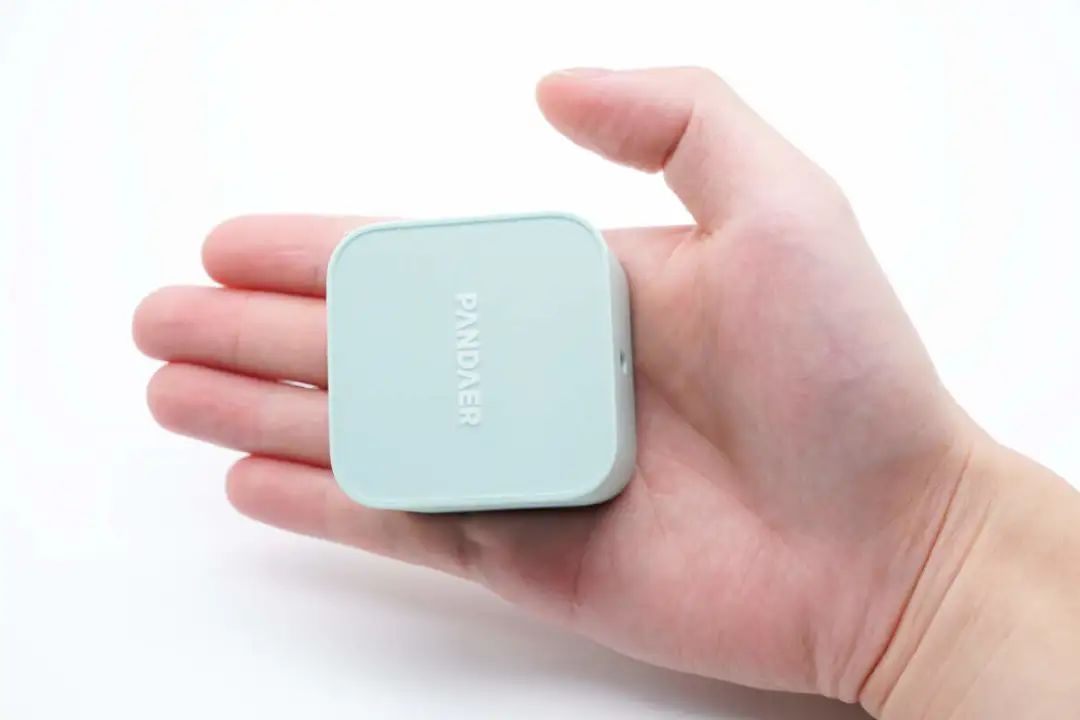

充电器拿在手上直观感受，丁胜青配色十分小清新，小巧精致。

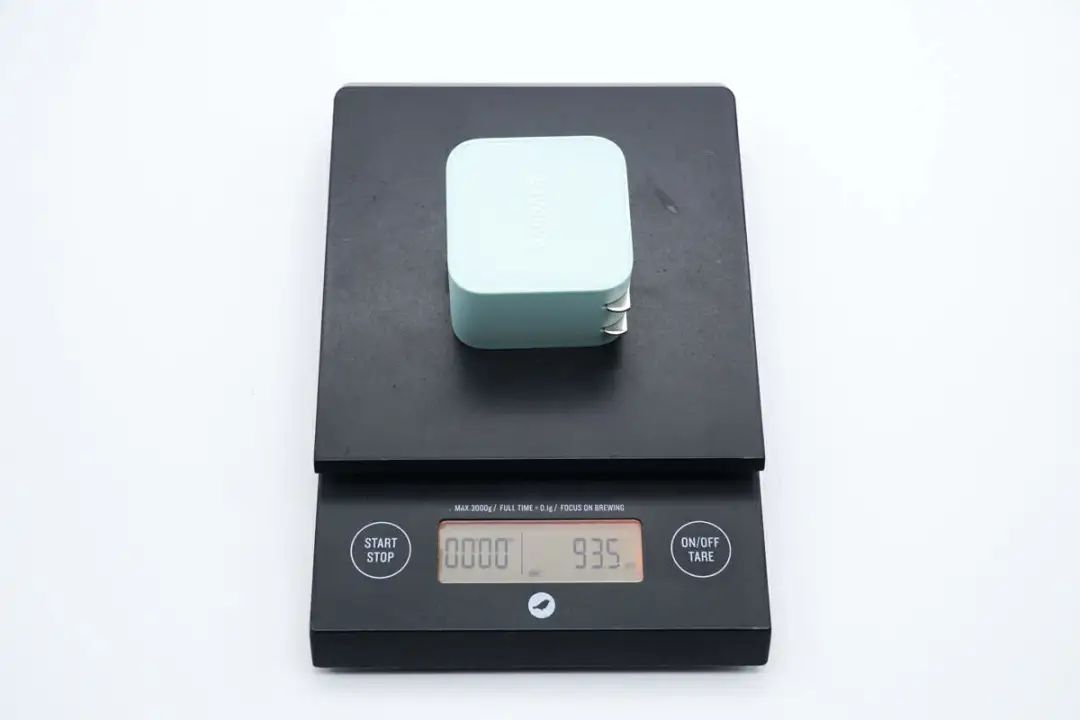

另外测得充电器净重约为94g。

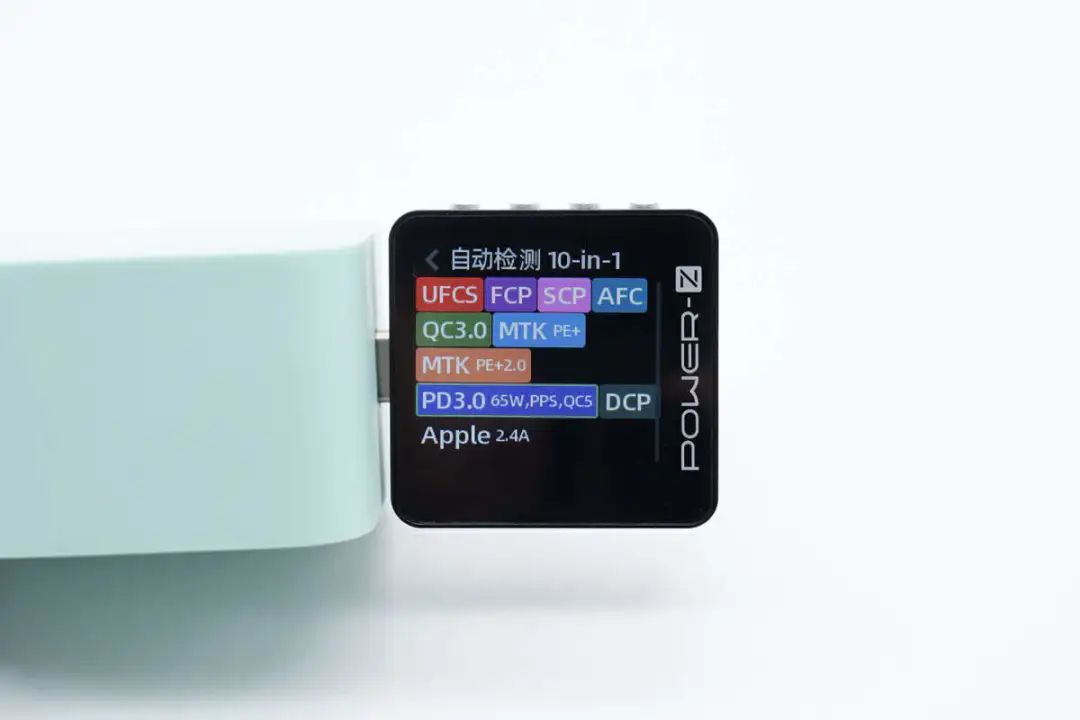

使用ChargerLAB POWER-Z KM003C测得USB-C口支持UFCS、FCP、SCP、AFC、QC3.0/5、PE2.0、PD3.0、PPS、DCP、Apple 2.4A充电协议。

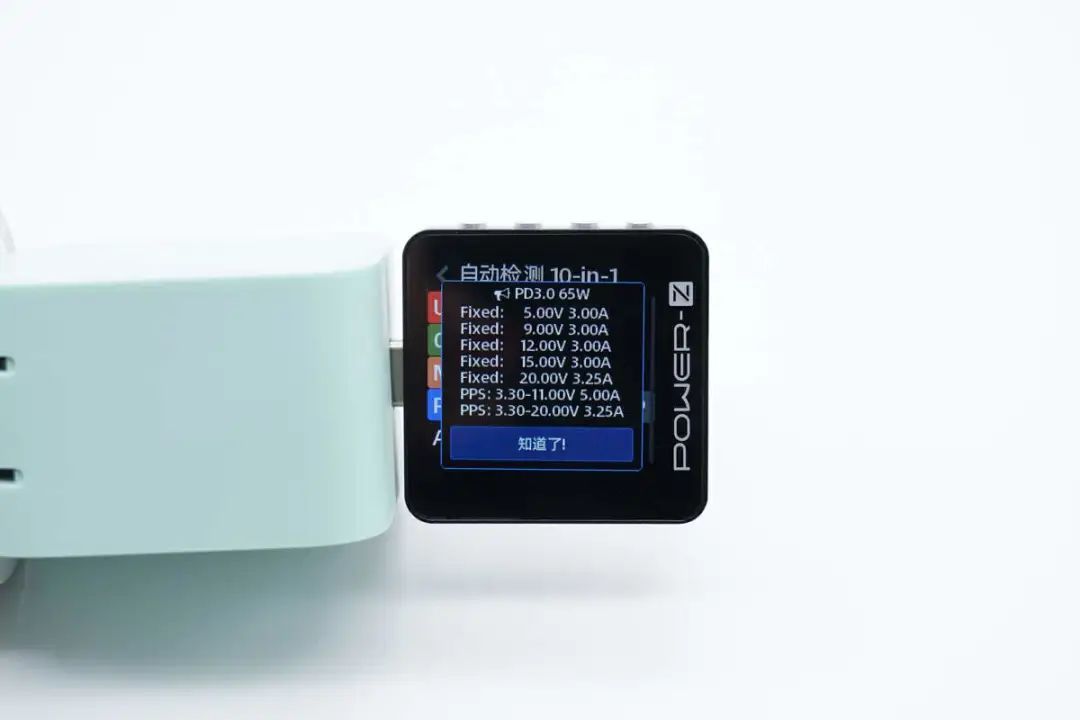

PDO报文显示接口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A、3.3-20V3.25A两组PPS电压档位。

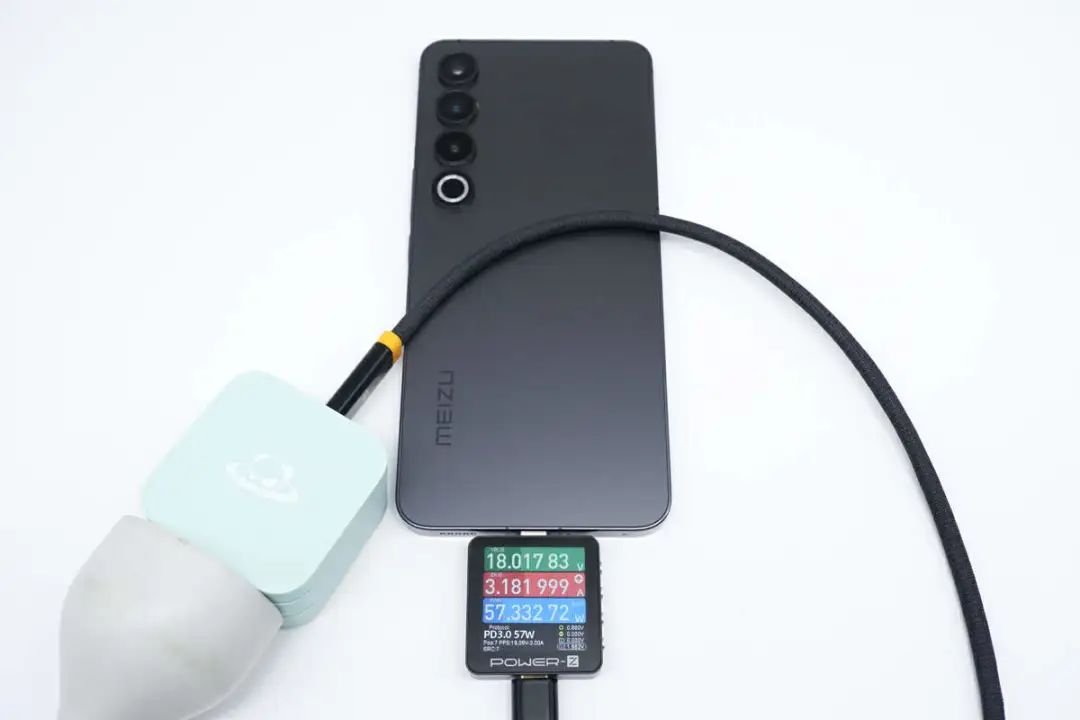

使用PANDAER 80W氮化镓充电器给魅族20 Pro充电，测得充电功率为18V 3.18A 57.33W。

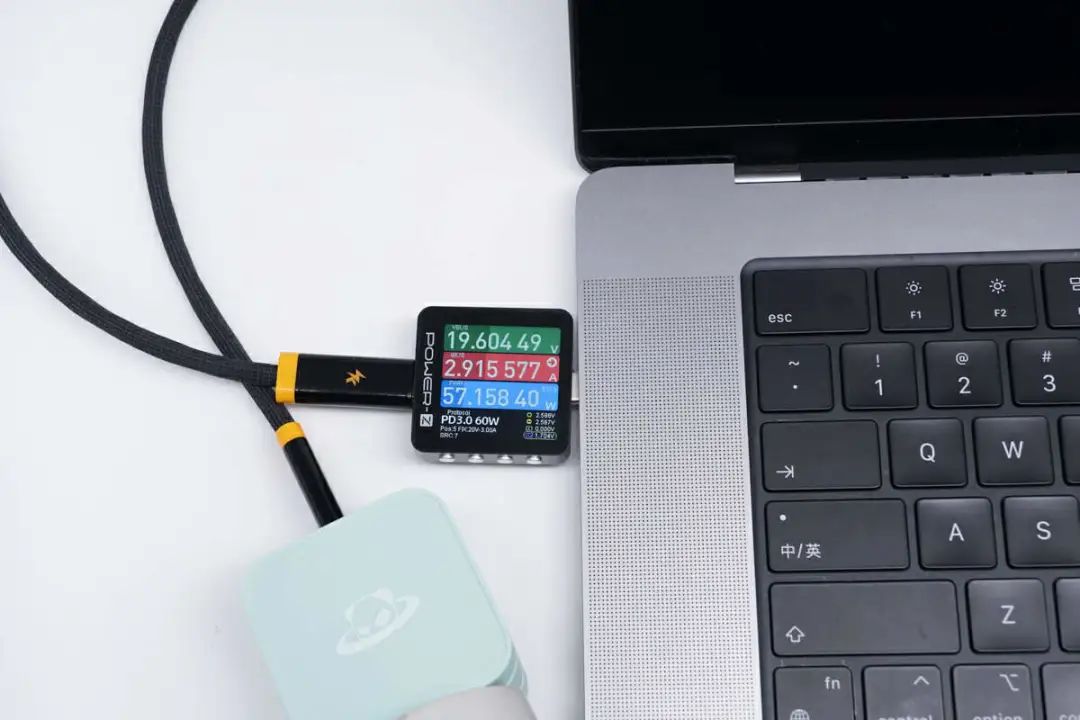

用来充苹果MacBook Pro，测得充电功率为19.6V 2.92A 57.16W。
PANDAER 80W氮化镓充电器拆解
看完了魅族这款80W氮化镓充电器的开箱和测试，下面就进行拆解，看看内部的用料和做工。

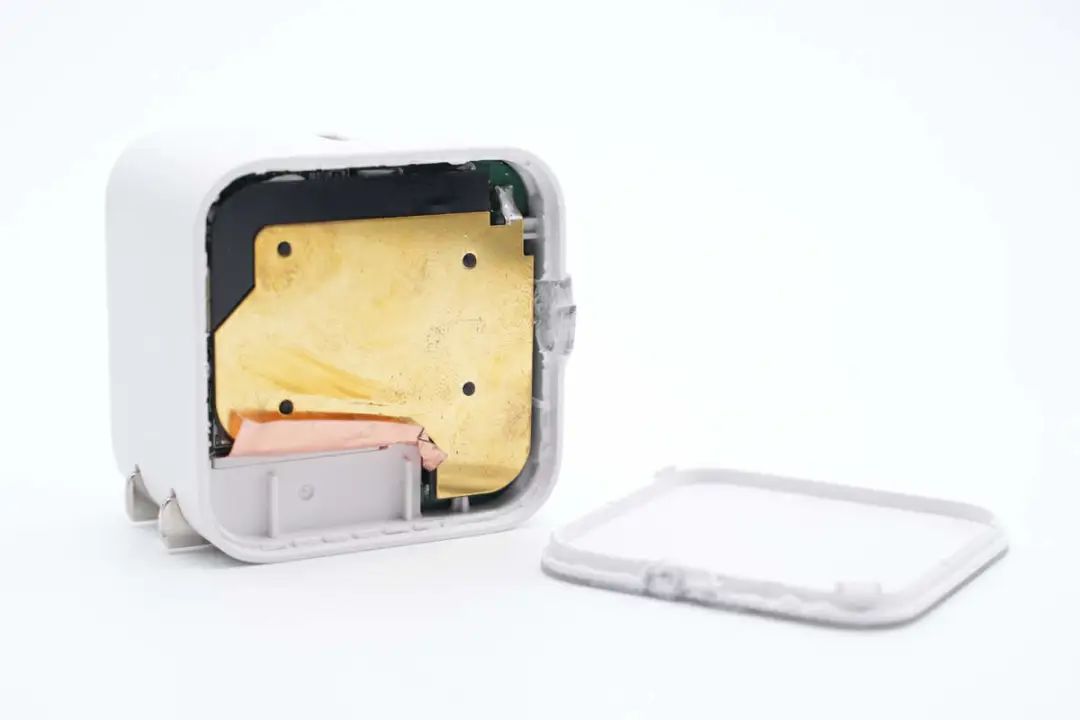

首先撬开充电器侧面面板，看到PCBA模块背面，粘贴塑料板绝缘，在塑料板上粘贴黄铜片均热。

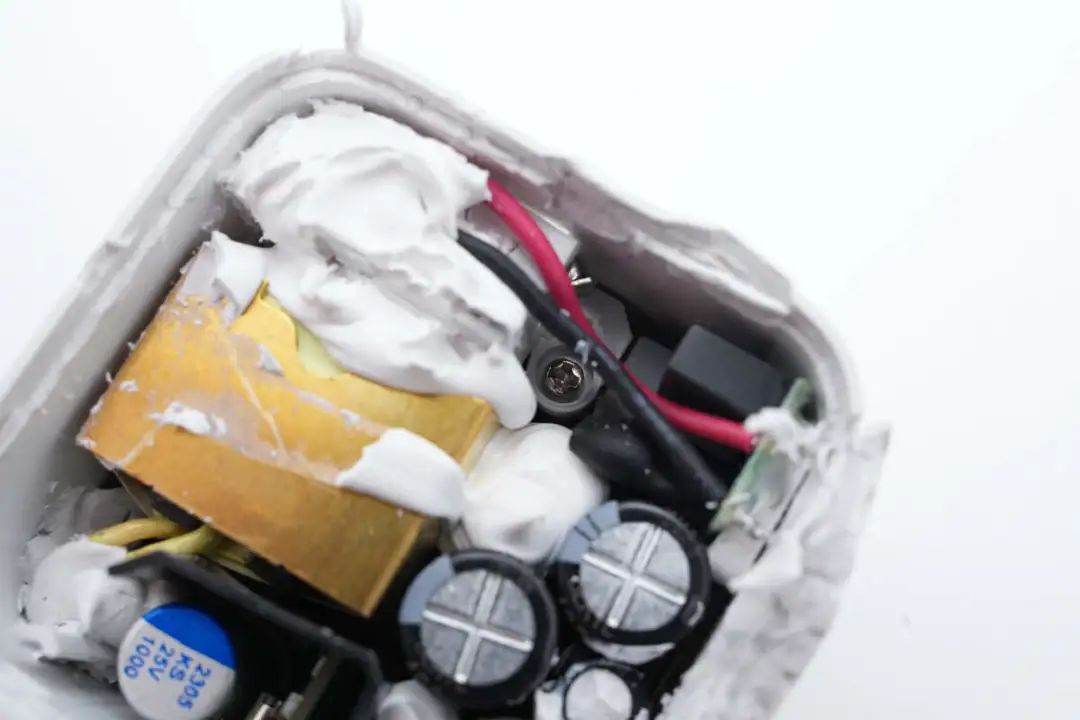

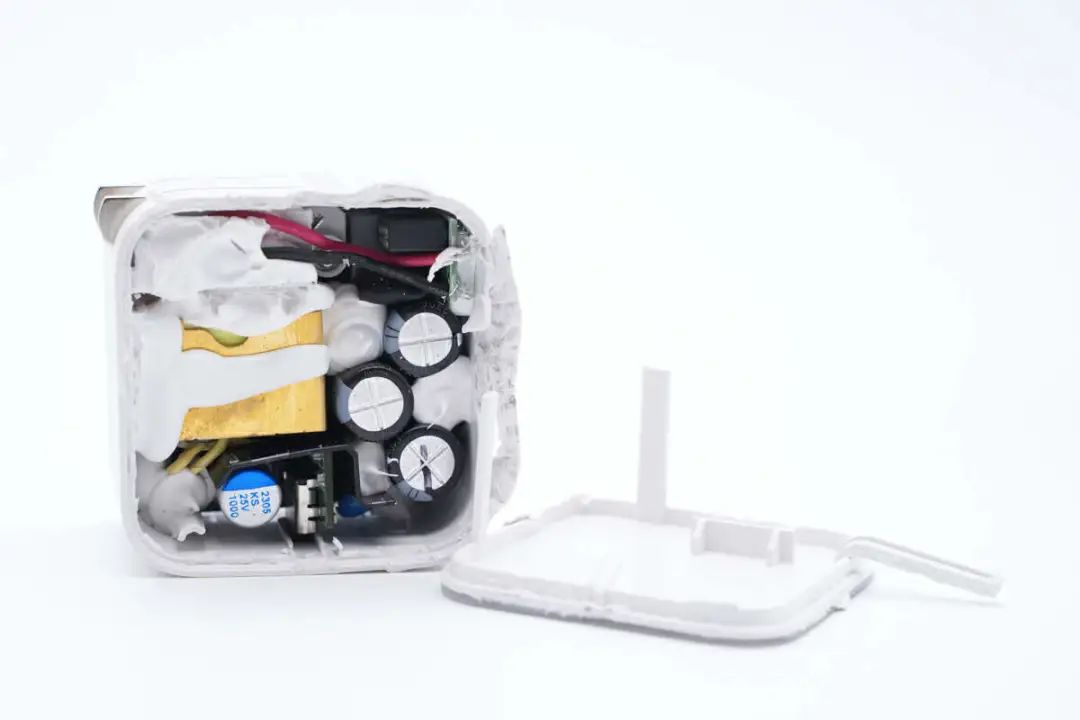

继续拆下另一侧面板，PCBA模块通过胶水与外壳固定。

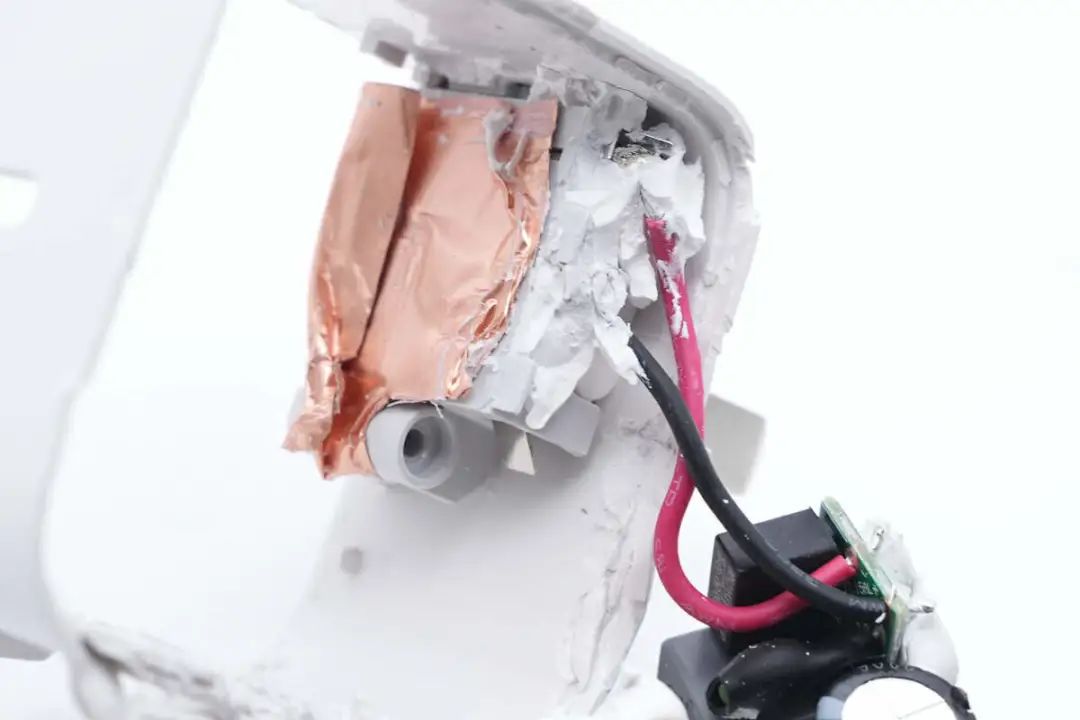

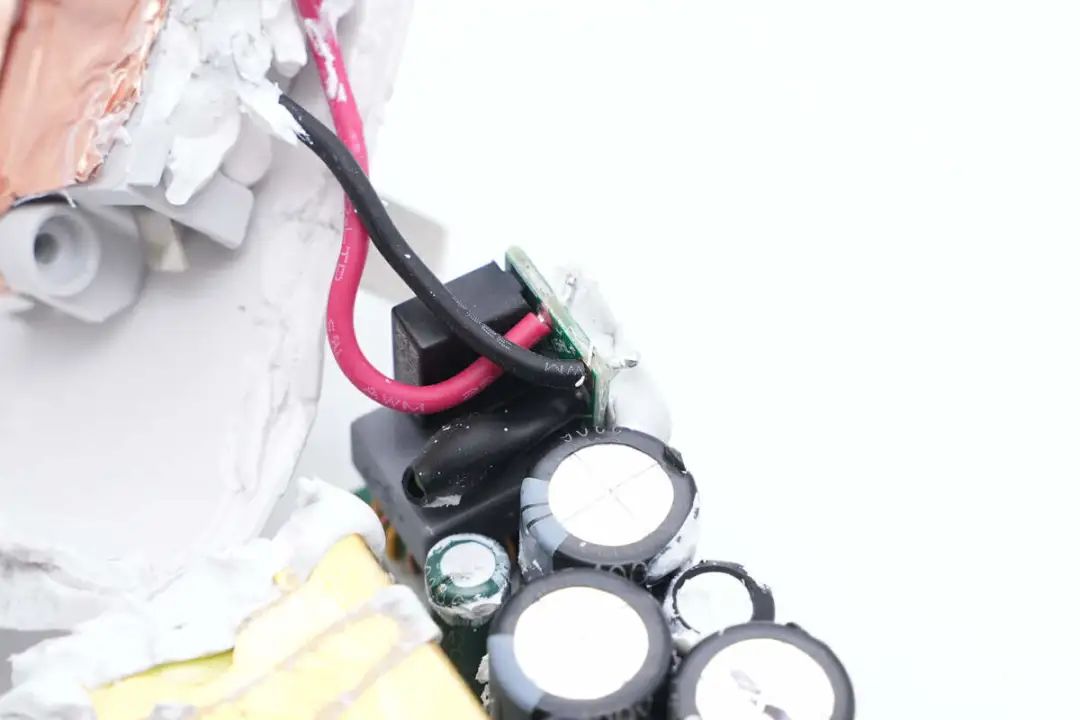

折叠插脚通过导线焊接连接到PCBA模块供电，焊点涂胶固定。
取出PCBA模块，导线焊接连接，折叠插脚模块通过铜箔屏蔽。
输入导线焊接连接到垂直小板上。

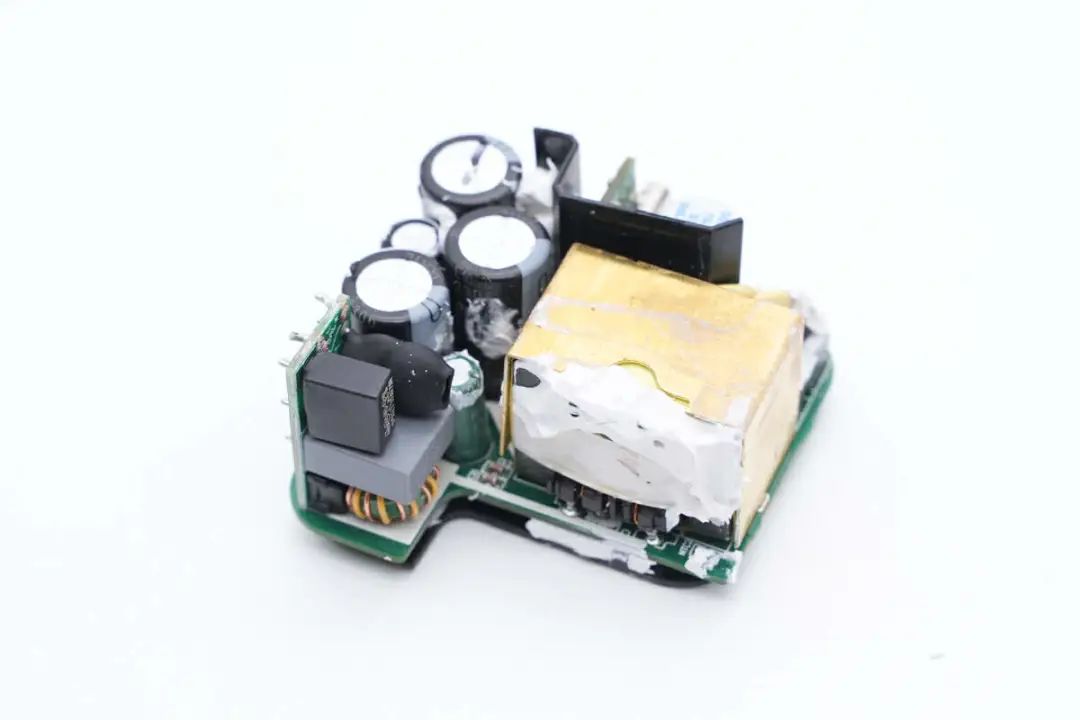

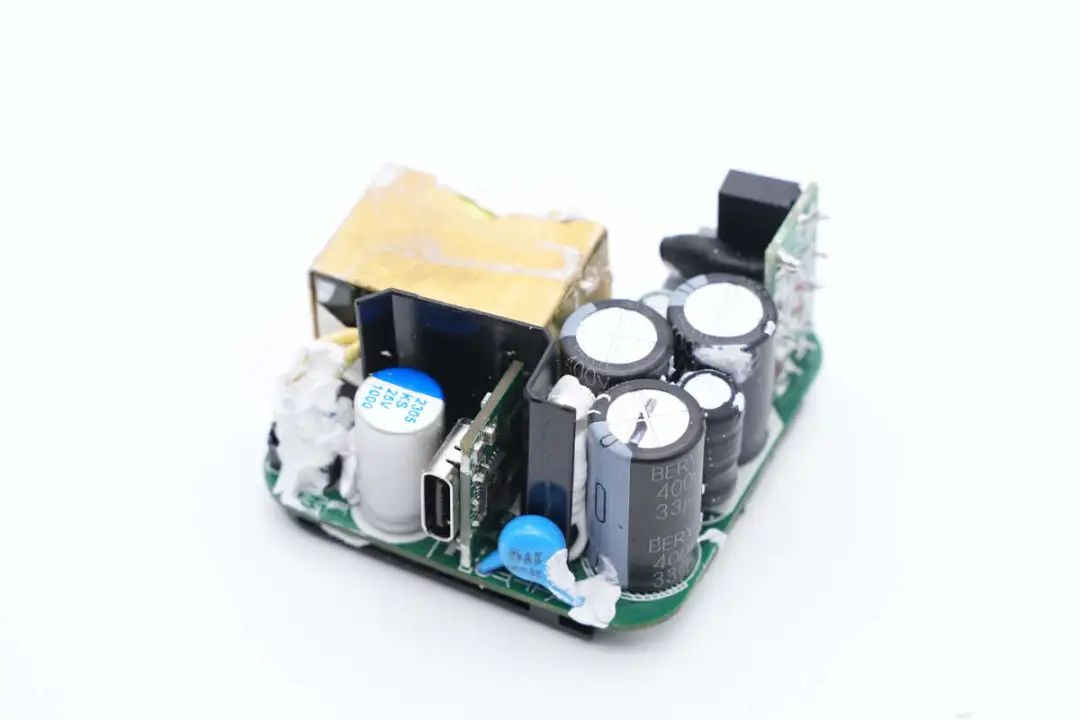

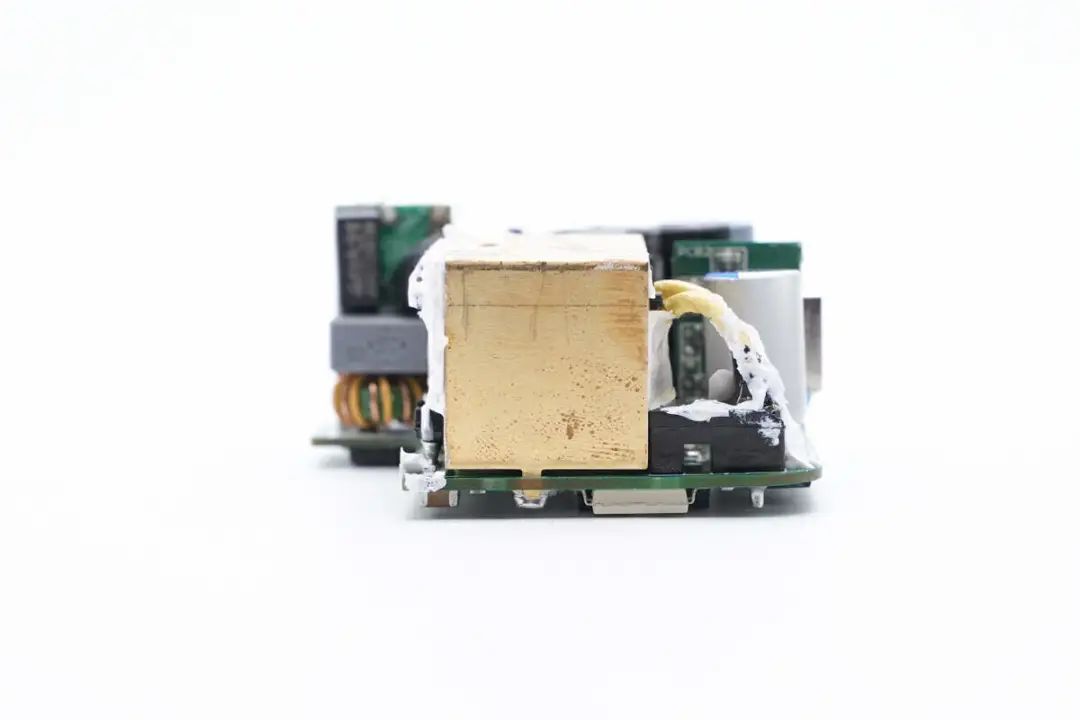

PCBA模块输入端焊接小板用于输入滤波，变压器磁芯包裹黄铜片屏蔽。

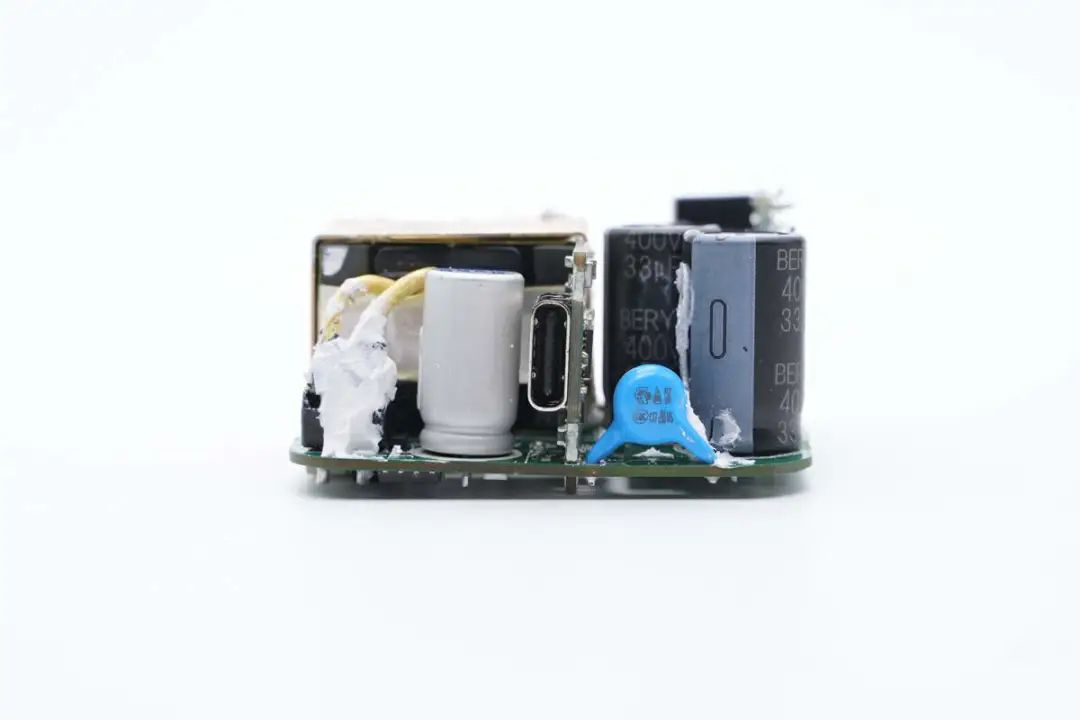

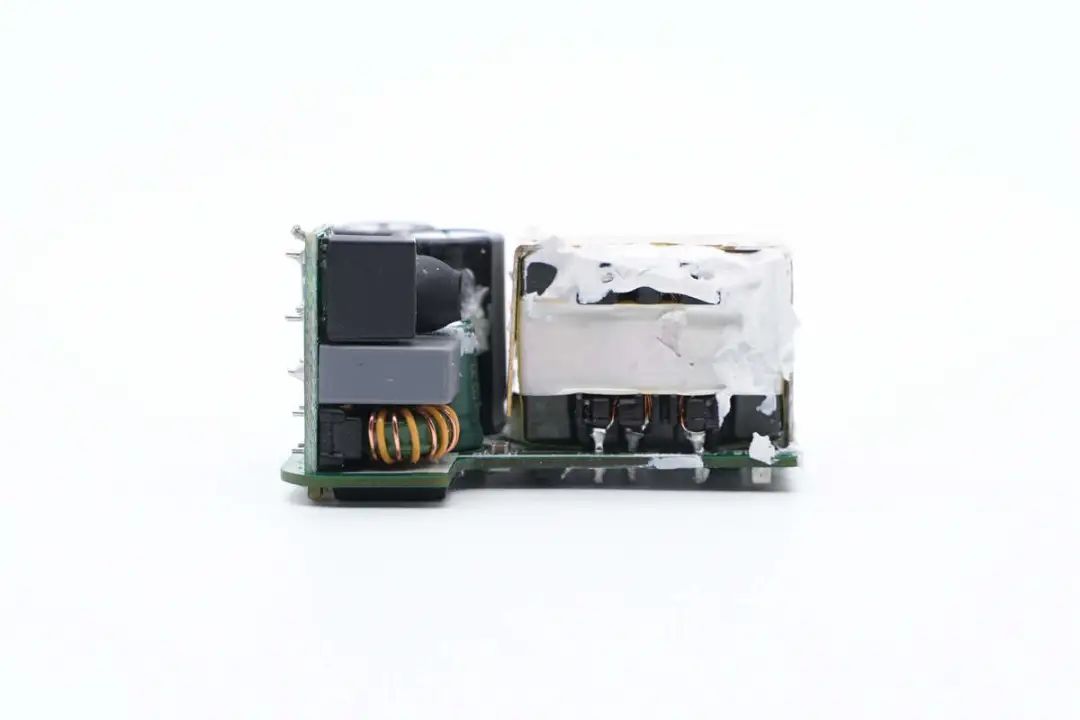

输出端焊接垂直小板，焊接USB-C母座，输出滤波电容，初次级之间通过黑色塑料板绝缘。

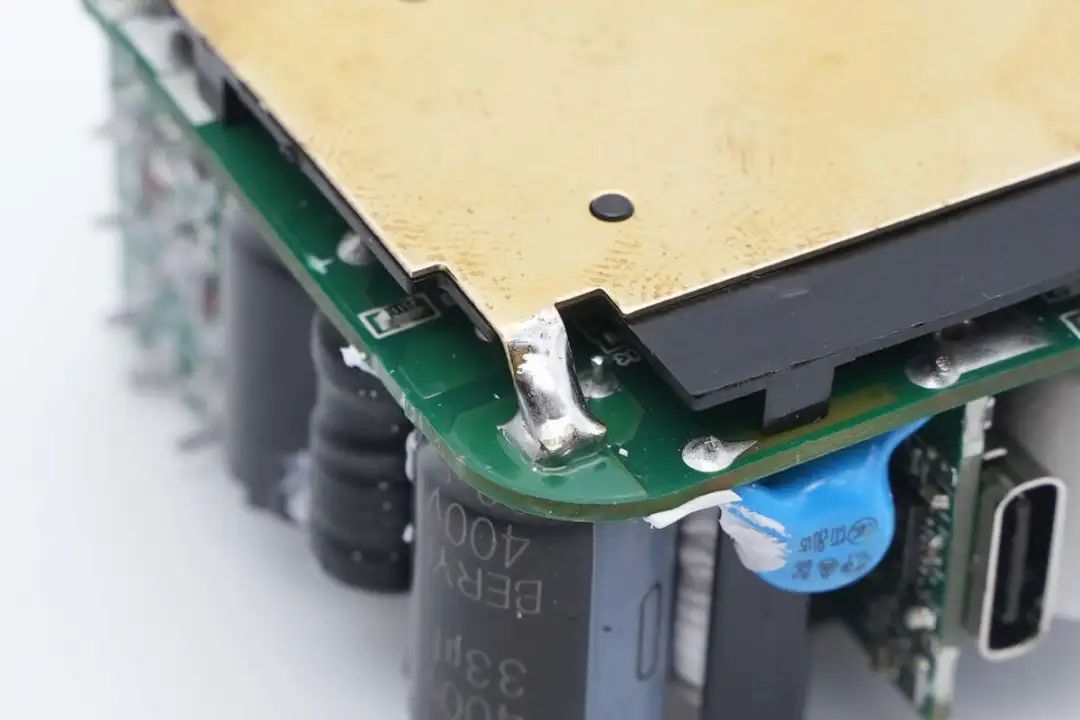

PCBA模块背面黄铜散热片焊接固定。

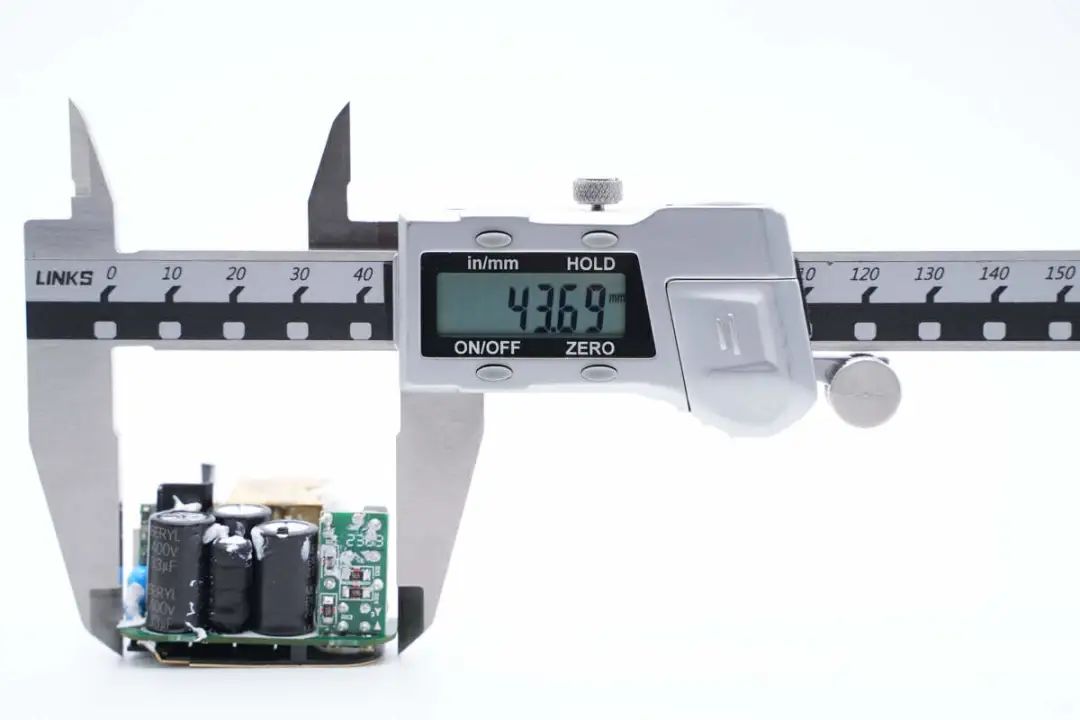

使用游标卡尺测得PCBA模块长度约为43.69mm。

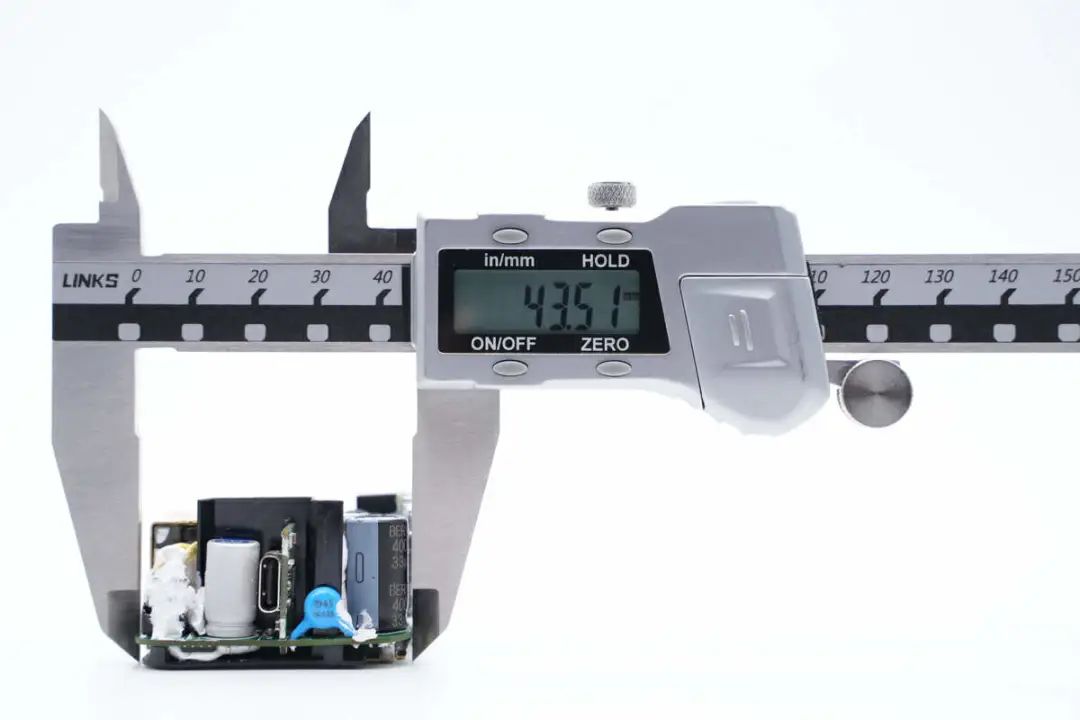

PCBA模块宽度约为43.51mm。

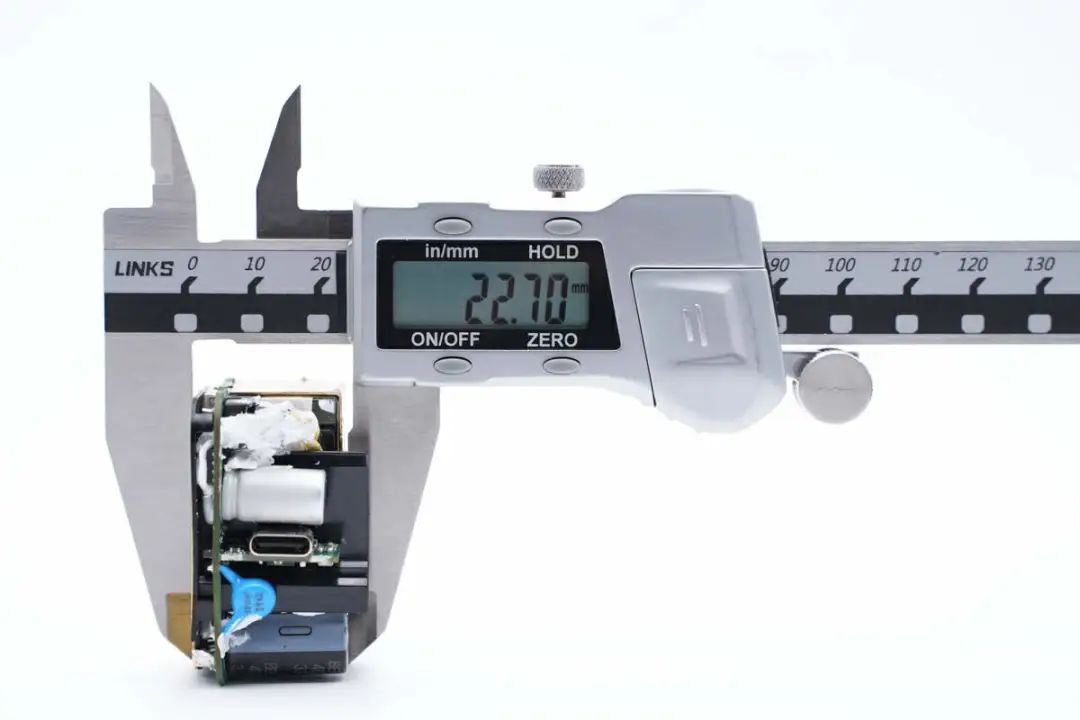

PCBA模块厚度约为22.7mm。

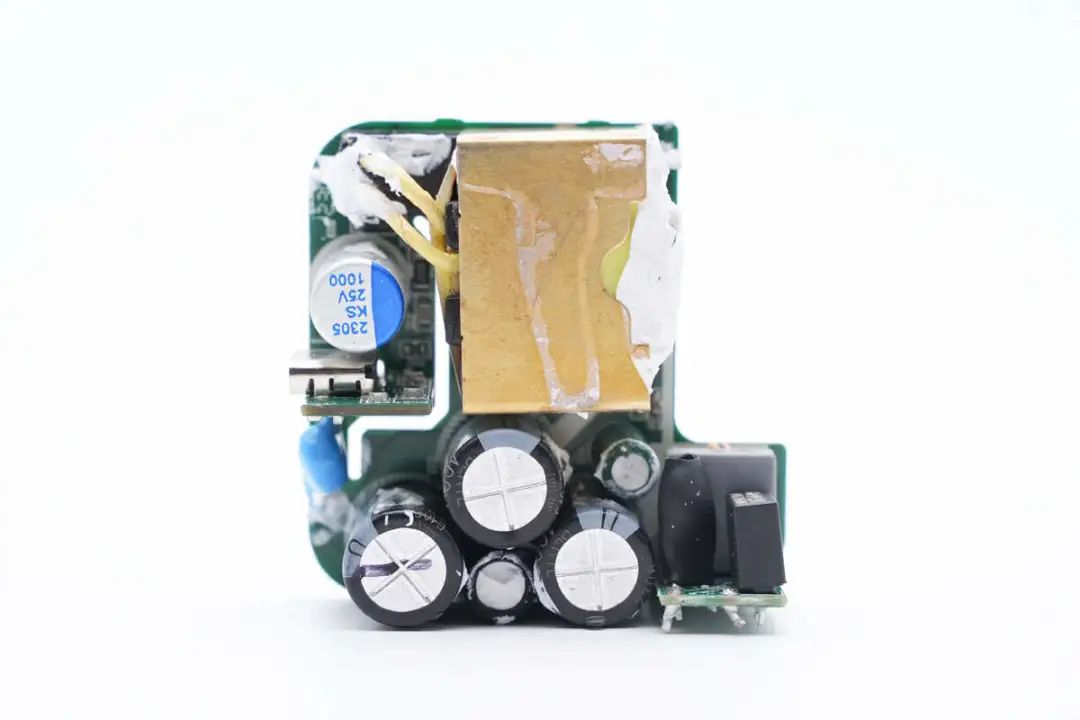

PCBA模块正面一览，右下角小板焊接输入滤波电路，左侧焊接高压滤波电容，上方焊接开关变压器，在变压器左侧焊接输出滤波电容和USB-C母座小板。

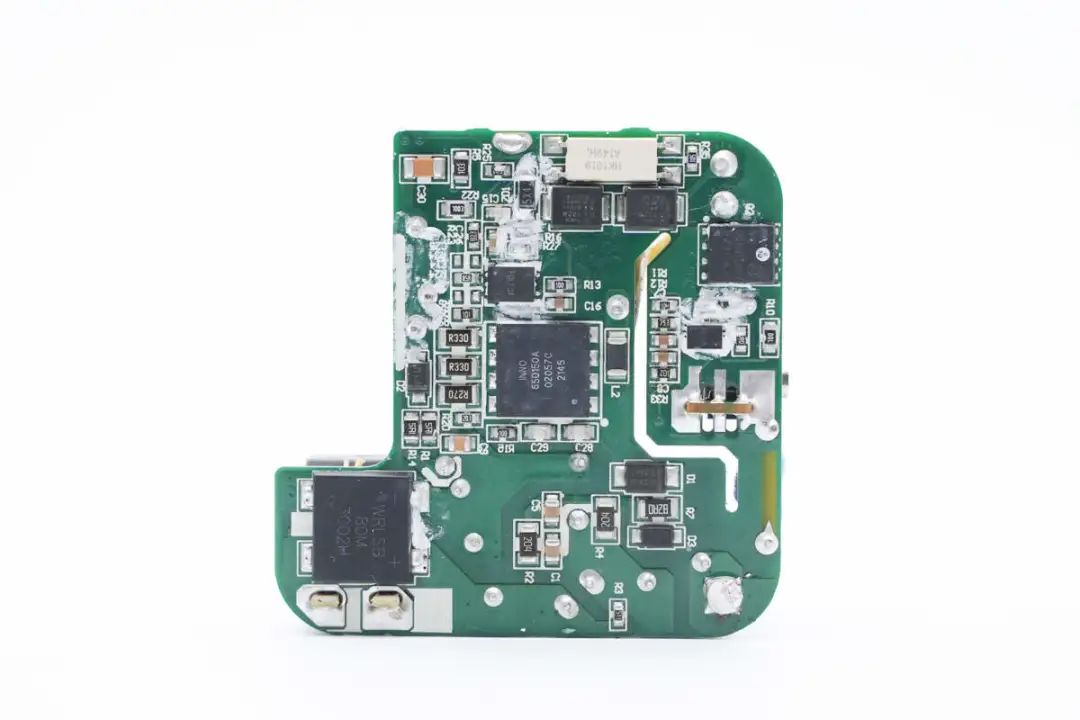

PCBA模块背面左下角焊接整流桥，中间焊接氮化镓开关管，上方焊接氮化镓控制器，贴片Y电容和反馈光耦，右侧焊接同步整流控制器和同步整流管。
通过对PCBA模块的观察发现，魅族这款80W氮化镓充电器采用QR开关电源设计，宽电压范围输出。输出电压由协议芯片控制，并通过光耦反馈调节。下面我们就从输入端开始，了解各个器件的信息。
左侧输入端垂直焊接一块小板。

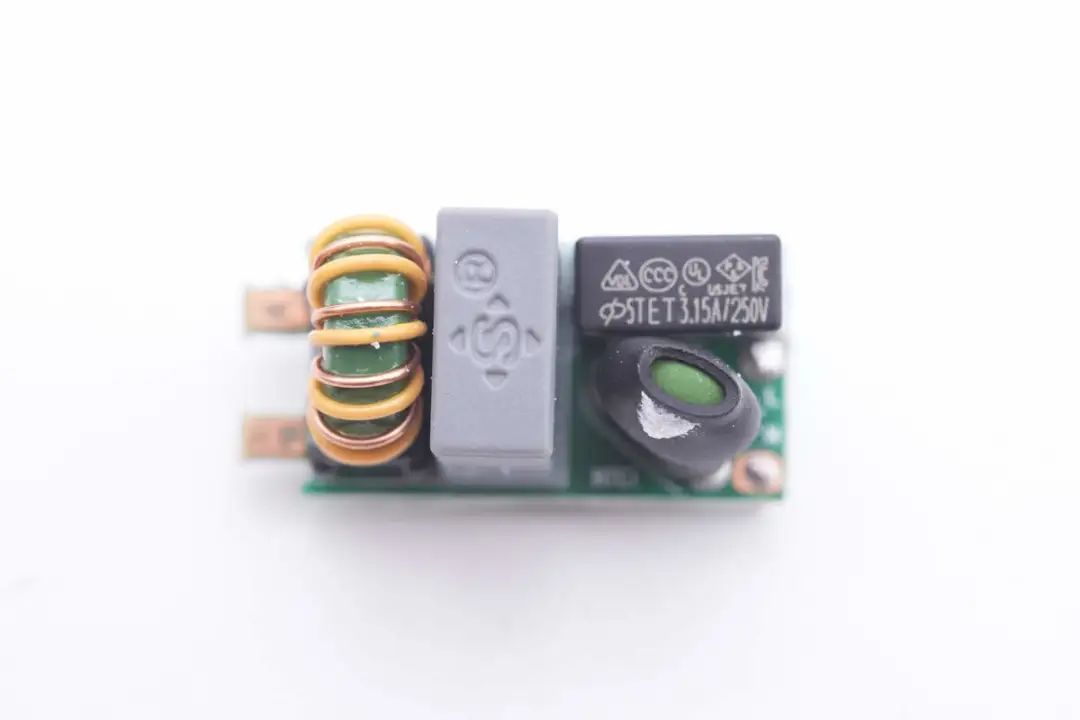

输入端导线焊接在小板上，小板正面焊接NTC热敏电阻，保险丝，安规X2电容和共模电感。

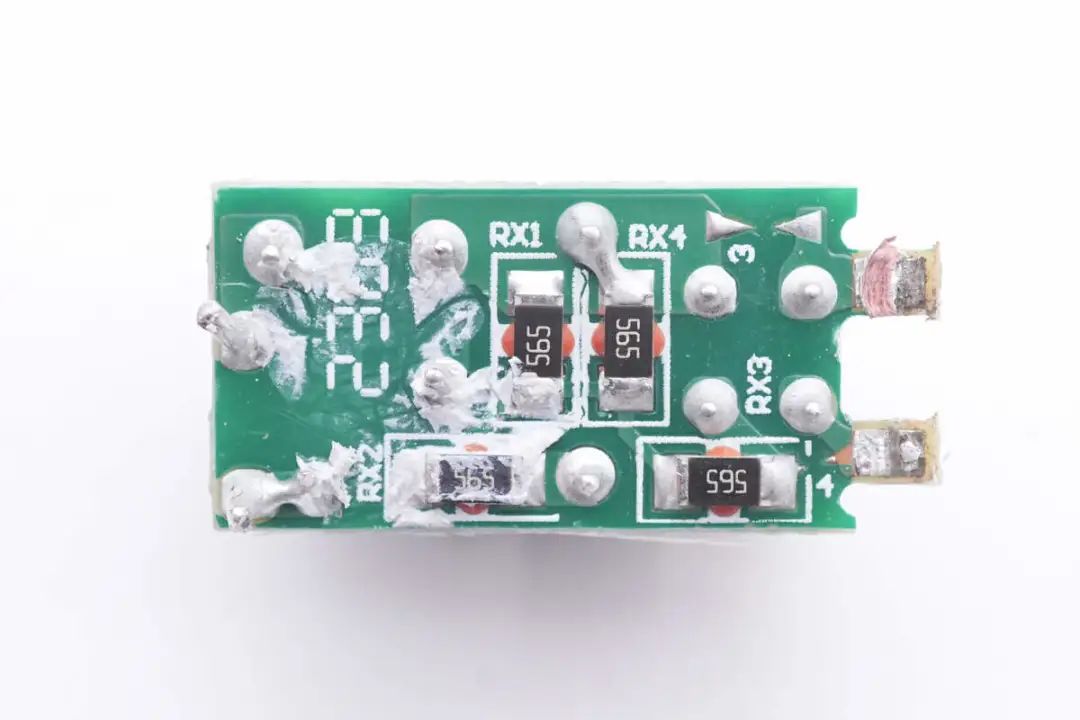

小板背面焊接安规电容放电电阻。

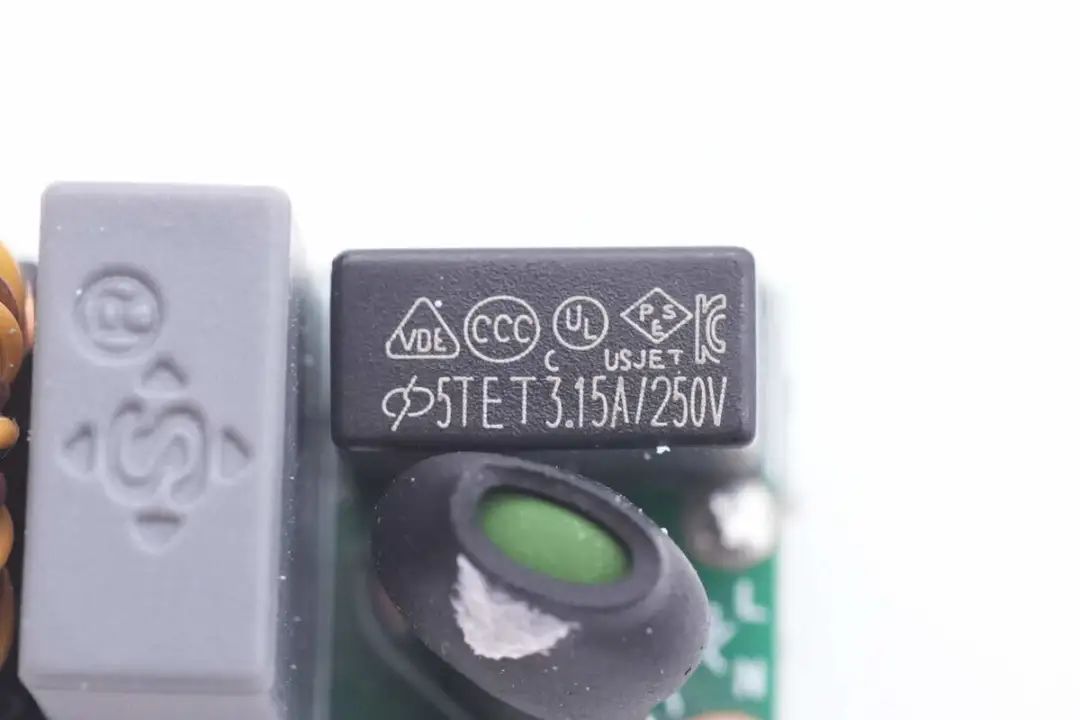

输入端延时保险丝规格为3.15A 250V。

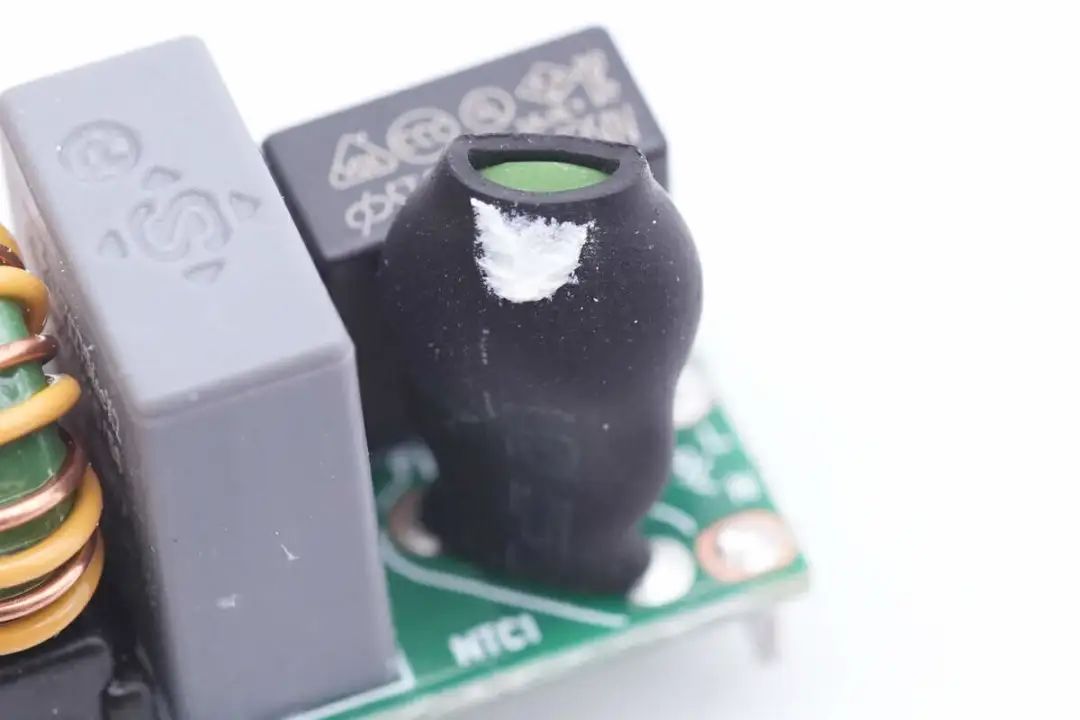

NTC热敏电阻外套黑色热缩管，用于抑制上电浪涌电流。

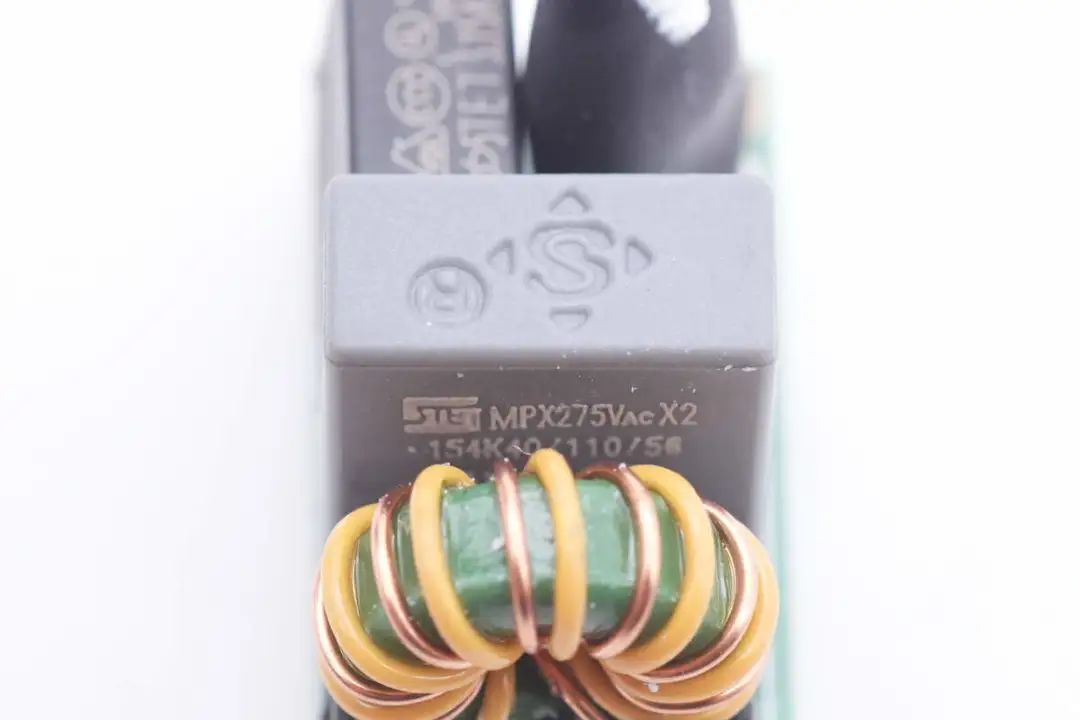

安规X2电容来自STE松田电子，规格为0.15μF。

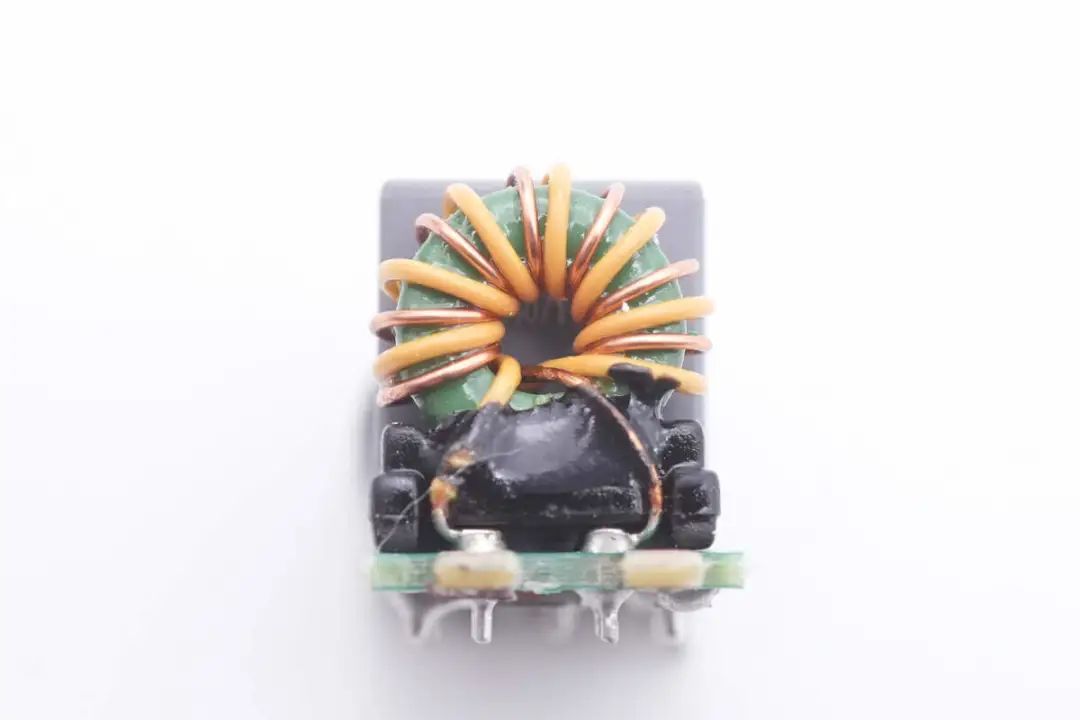

共模电感采用漆包线和绝缘线绕制，底部焊接绝缘支架，用于滤除EMI干扰。

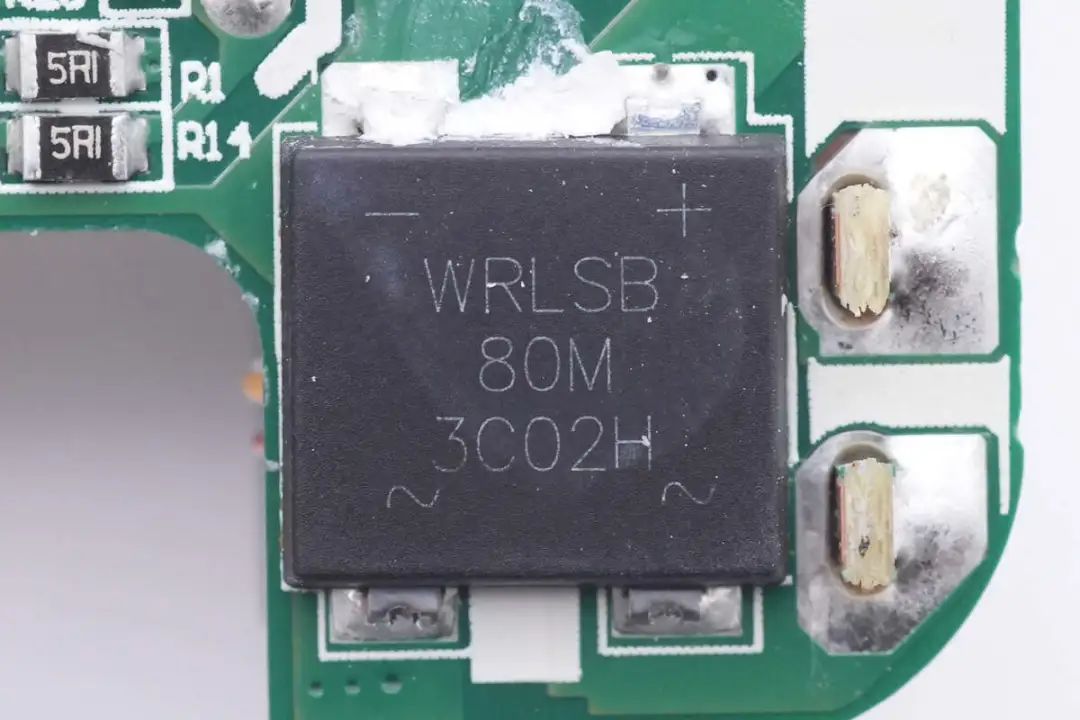

输入端整流桥WRLSB80M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

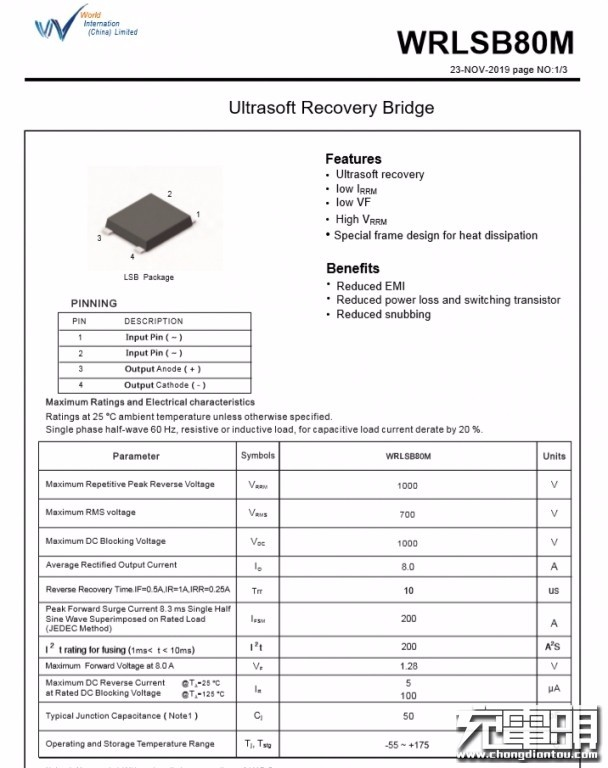

沃尔德 WRLSB80M 资料信息。
充电头网拆解了解到，沃尔德的软桥还被摩米士100W 2A2C氮化镓快充、努比亚1A1C 45W氘锋氮化镓快速充电器、公牛65W PD快充插座、麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO 50W饼干氮化镓快充、ROCK 65W氮化镓充电器等多款快充产品采用，产品性能获得客户一致认可。

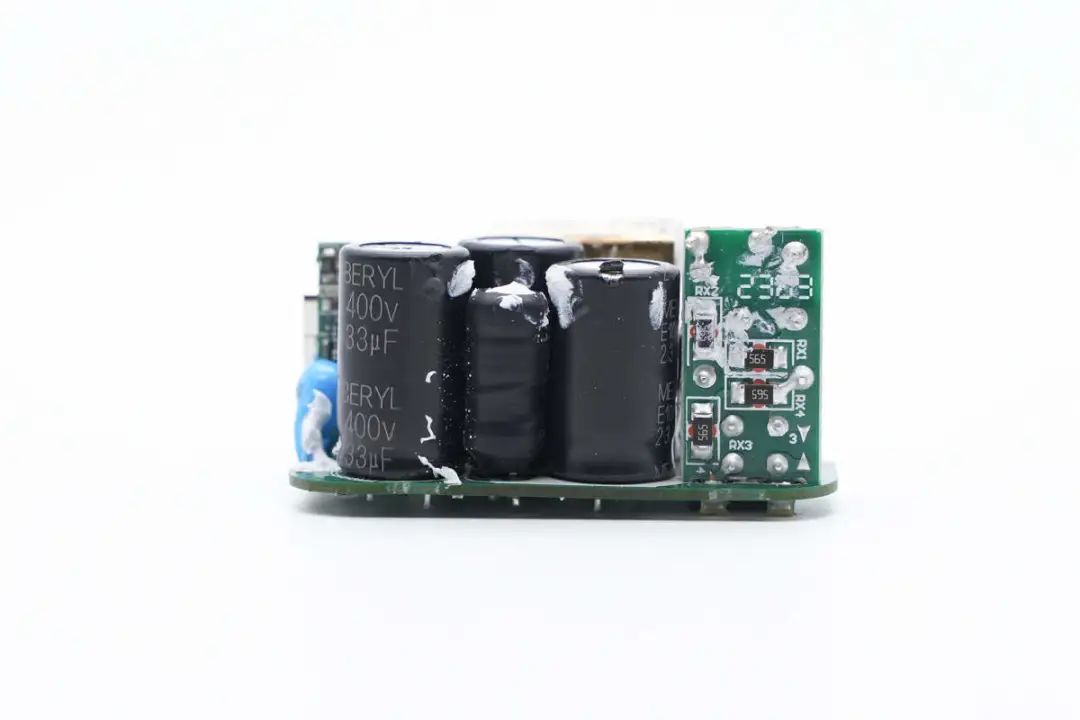

侧面焊接高压滤波电容和差模电感。

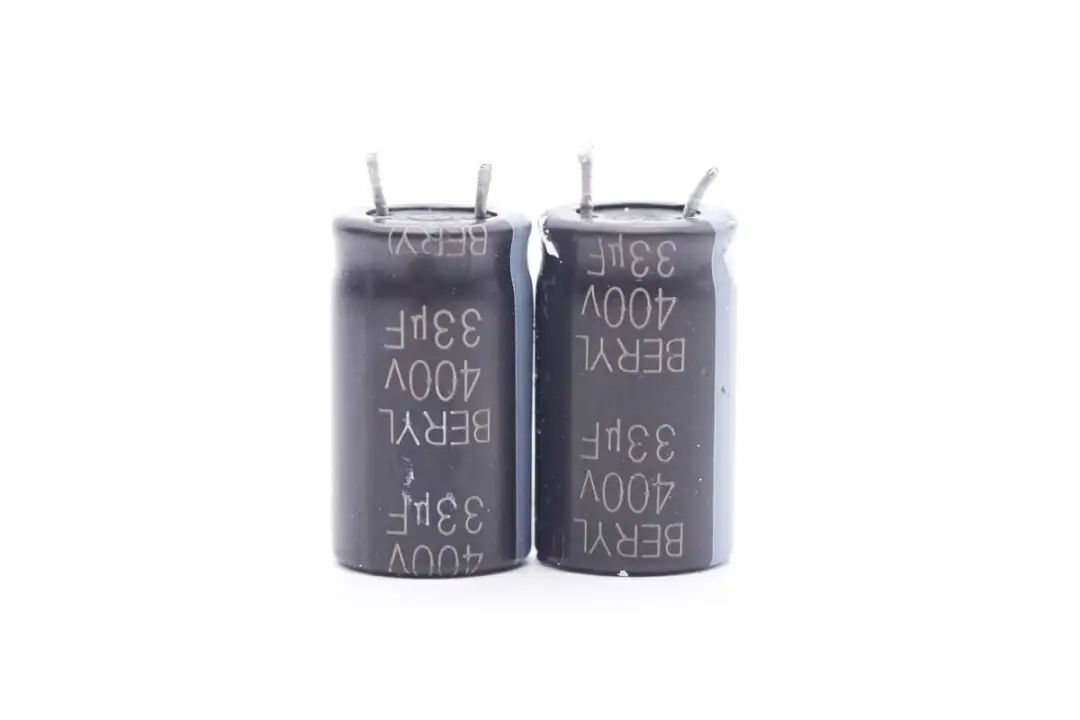

高压滤波电容来自BERYL绿宝石，ME系列。其中两颗规格为400V 33μF。

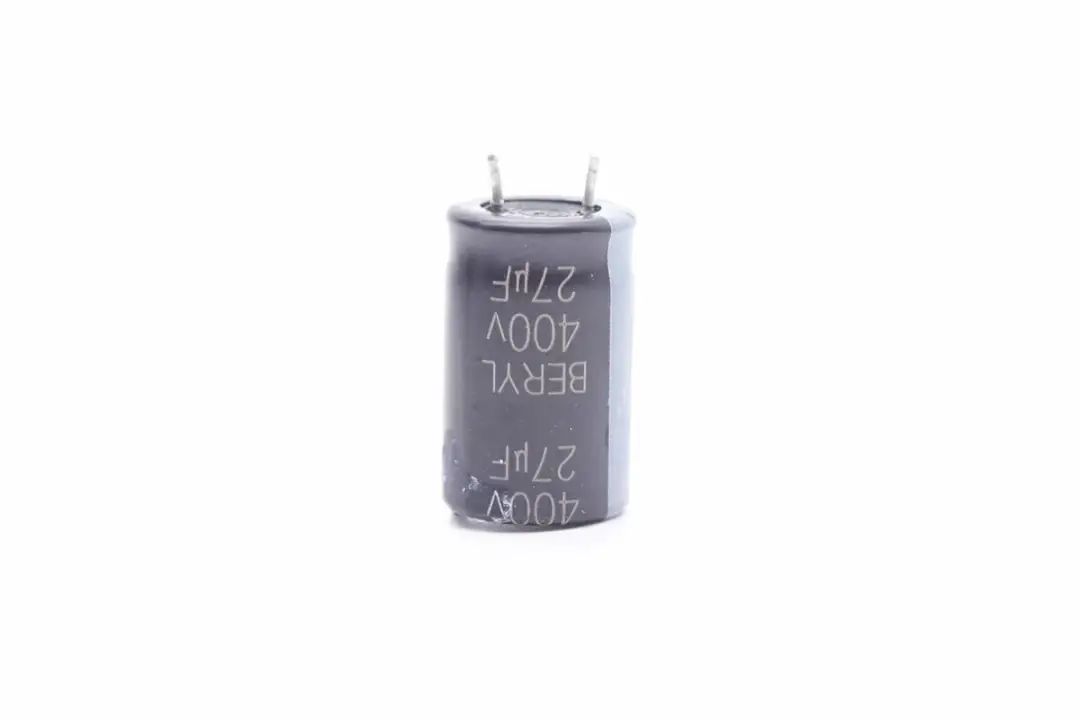

另一颗滤波电容规格为400V 27μF，滤波电容总容量为93μF。

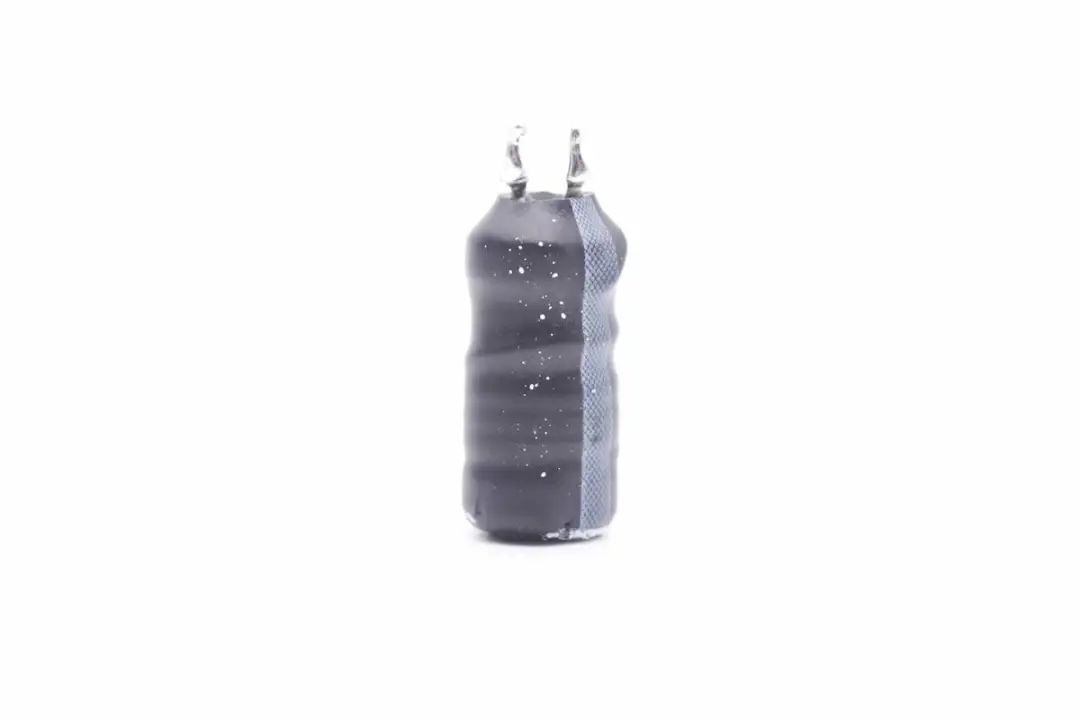

差模电感采用工字磁芯绕制，外套热缩管绝缘。

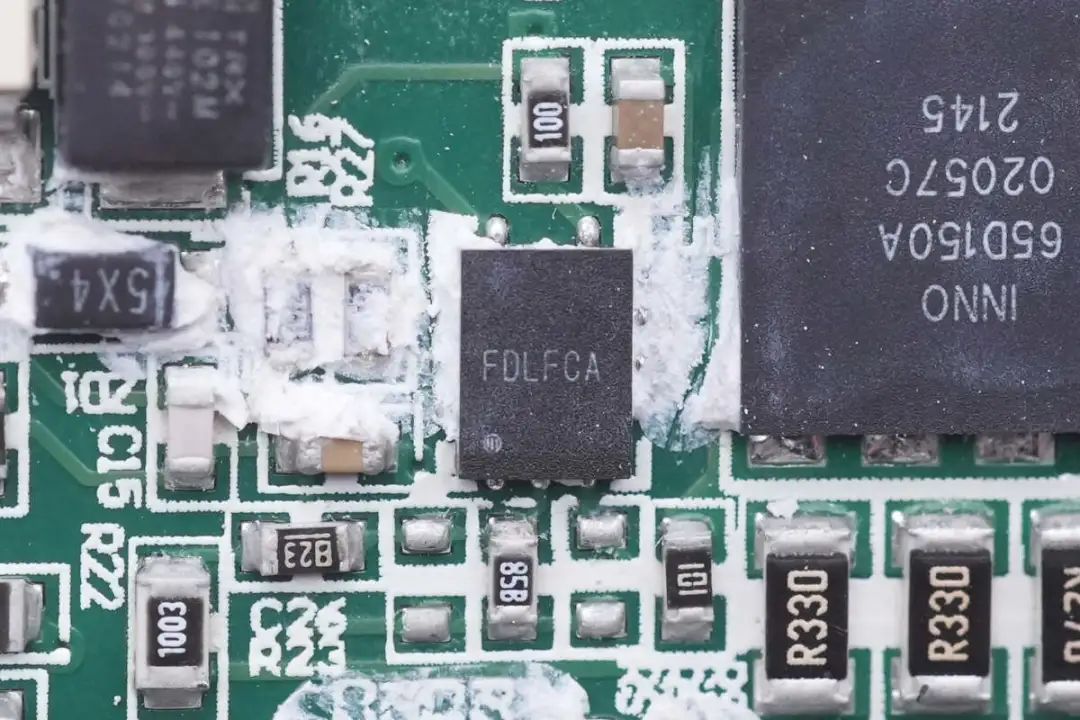

初级主控芯片来自矽力杰，丝印FDL，实际型号为SY5021，是一颗高频准谐振反激控制器，内置氮化镓驱动。芯片支持DCM+QR混合运行模式，支持自适应的过电流保护，栅极驱动电流可编程，支持150V供电。芯片内置氮化镓驱动器，能够直驱增强型氮化镓开关管。芯片内置高压启动和X电容放电，采用QFN3*4封装。

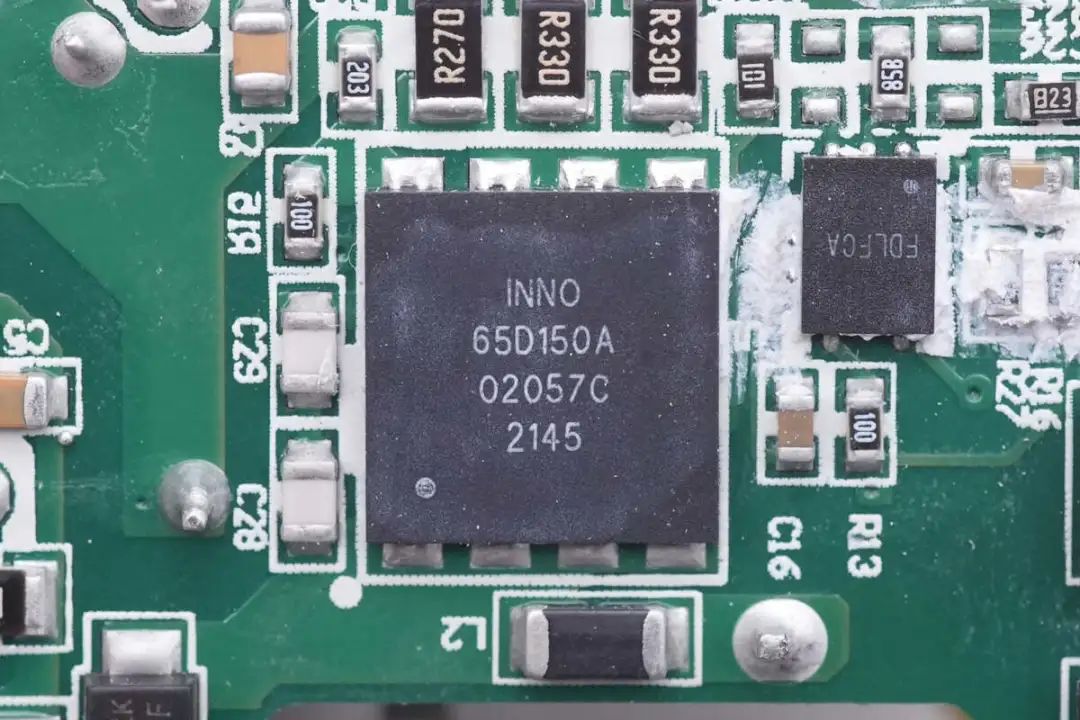

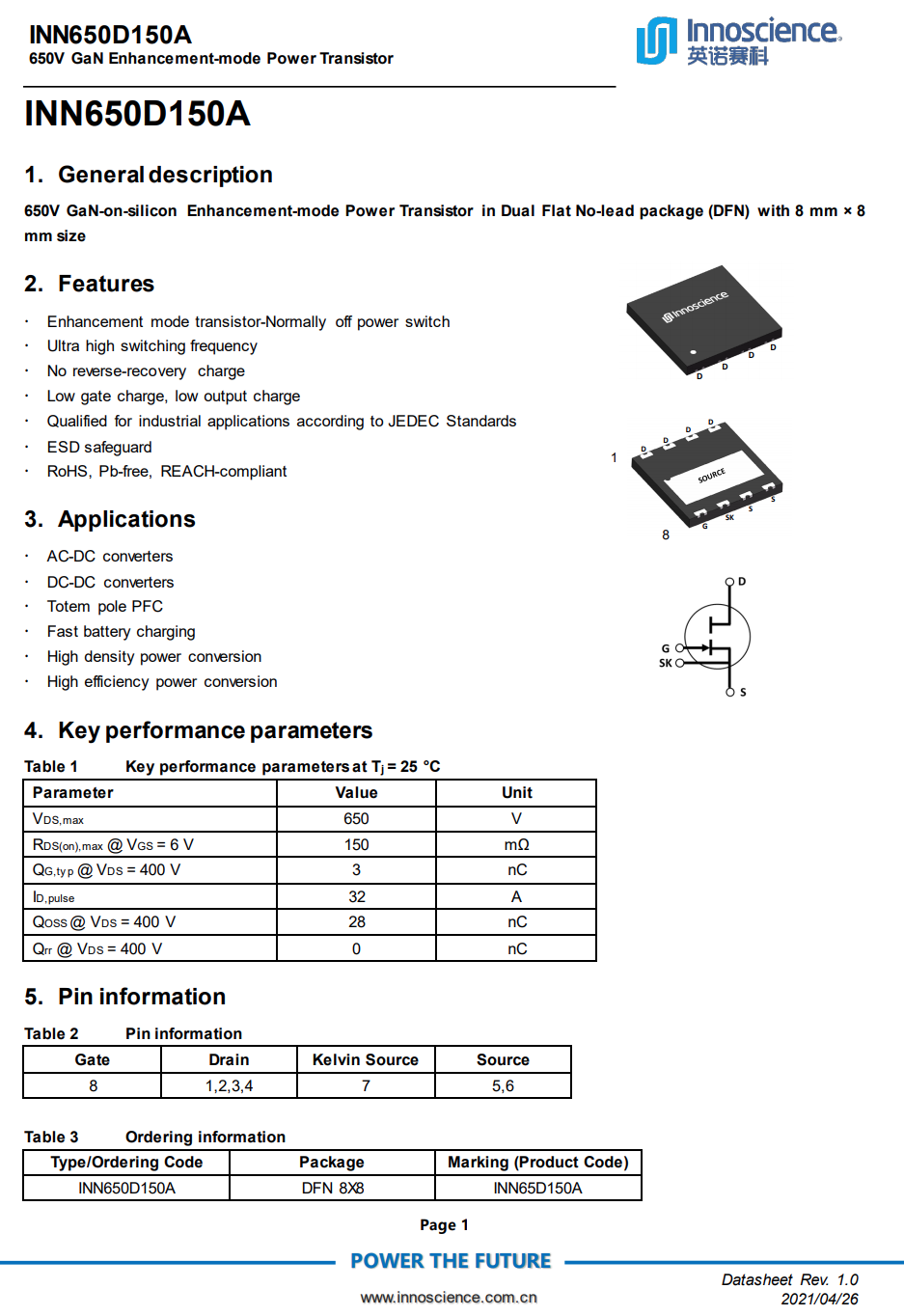

氮化镓开关管来自英诺赛科，型号为INN650D150A，是一颗耐压650V的氮化镓高压单管，瞬态耐压750V，导阻150mΩ，采用DFN8*8封装。INN650D150A支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。
INN650D150A支持AC-DC，DC-DC转换器应用，支持图腾柱PFC应用，支持电池快充，高功率密度和高能效转换应用。
充电头网拆解了解到，英诺赛科的氮化镓开关管还被联想、安克、绿联、倍思、闪极、努比亚、魅族、mophie、摩米士、图拉斯、飞利浦、黑鲨等知名品牌的多款产品采用，芯片应用也逐步从手机快充拓展到手机内部和汽车激光雷达领域，芯片质量获得市场广泛认可。

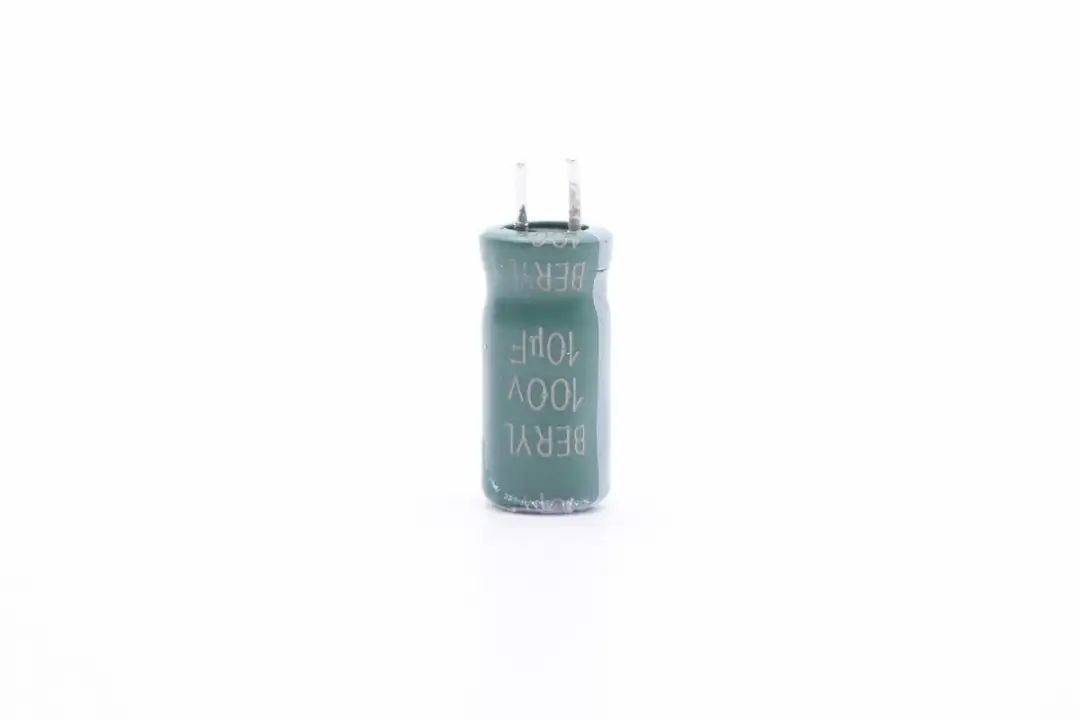

为氮化镓主控芯片供电的滤波电容也来自绿宝石，规格为100V 10μF。
变压器磁芯采用铜片屏蔽，铜片焊接固定。
屏蔽铜片焊点特写。

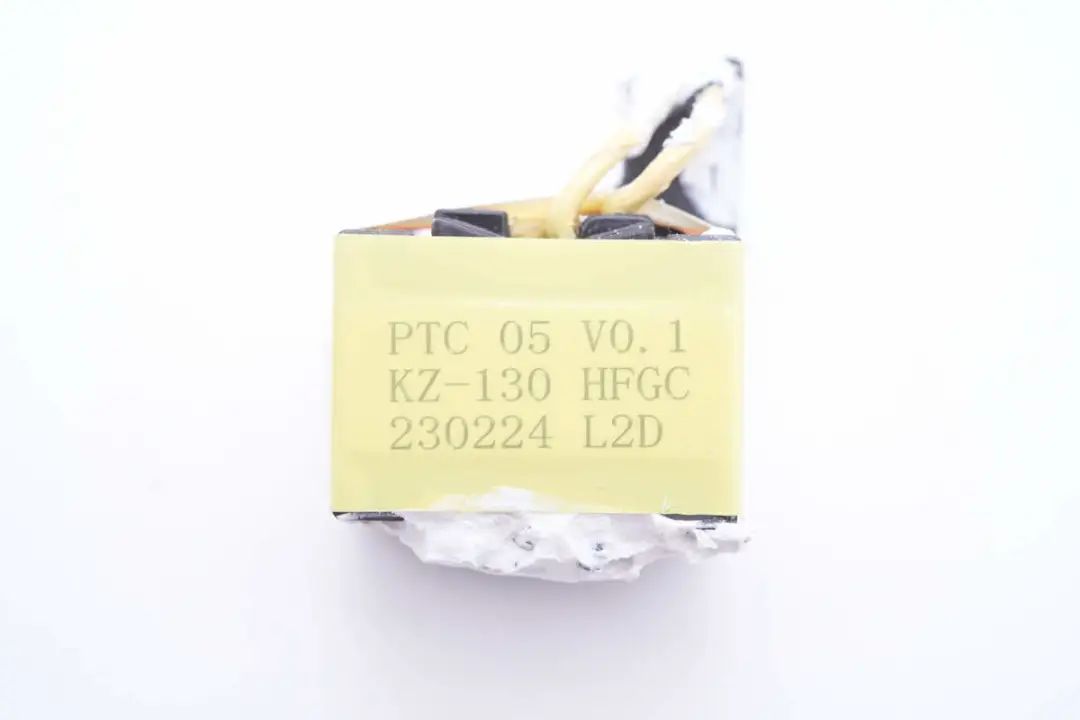

变压器磁芯采用胶带严密缠绕绝缘。

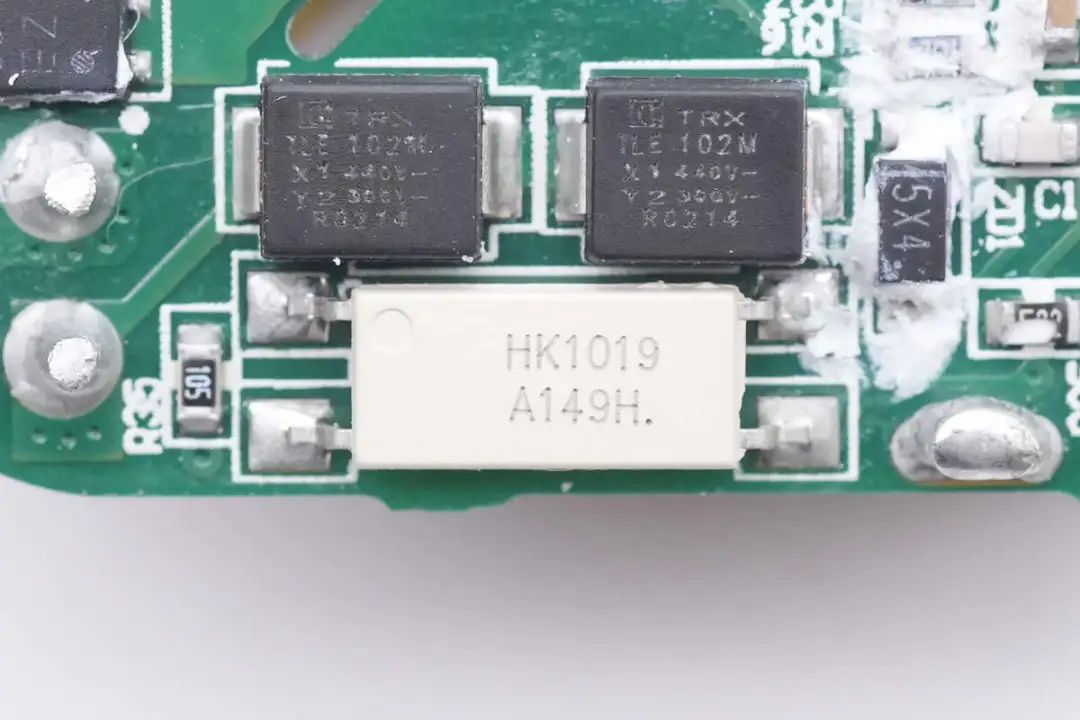

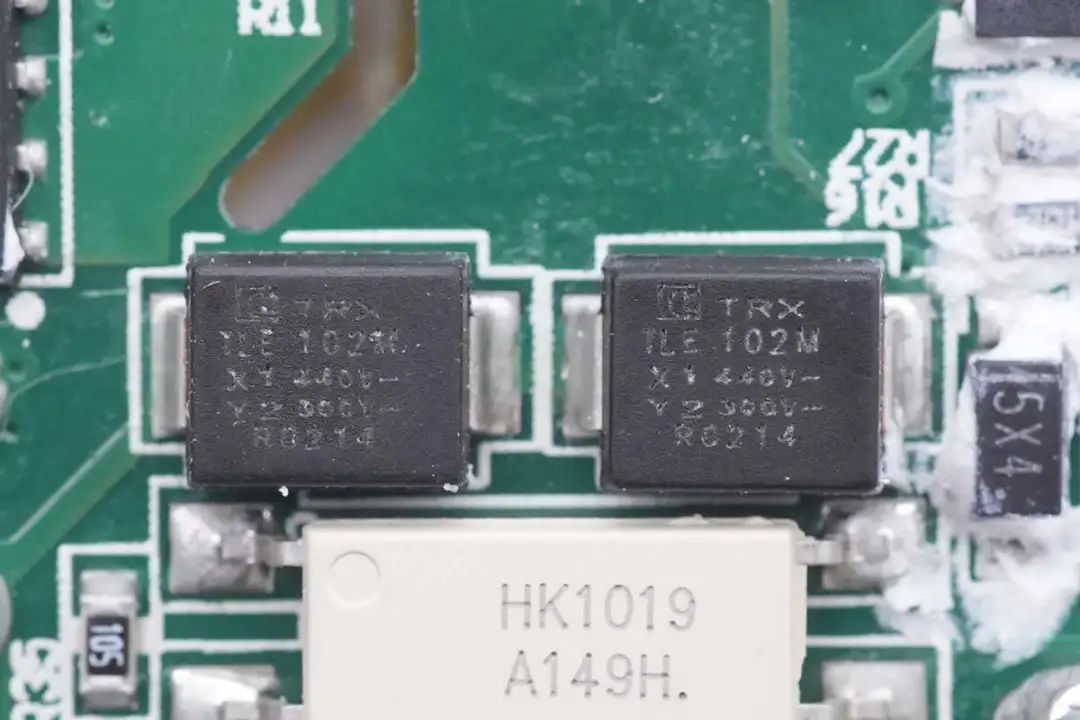

贴片Y电容使用特锐祥SMD-Y2系列，型号为TBY2102ME，使用两颗串联连接，加强耐压，提高安全等级，满足安规要求。特锐祥的贴片Y电容具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

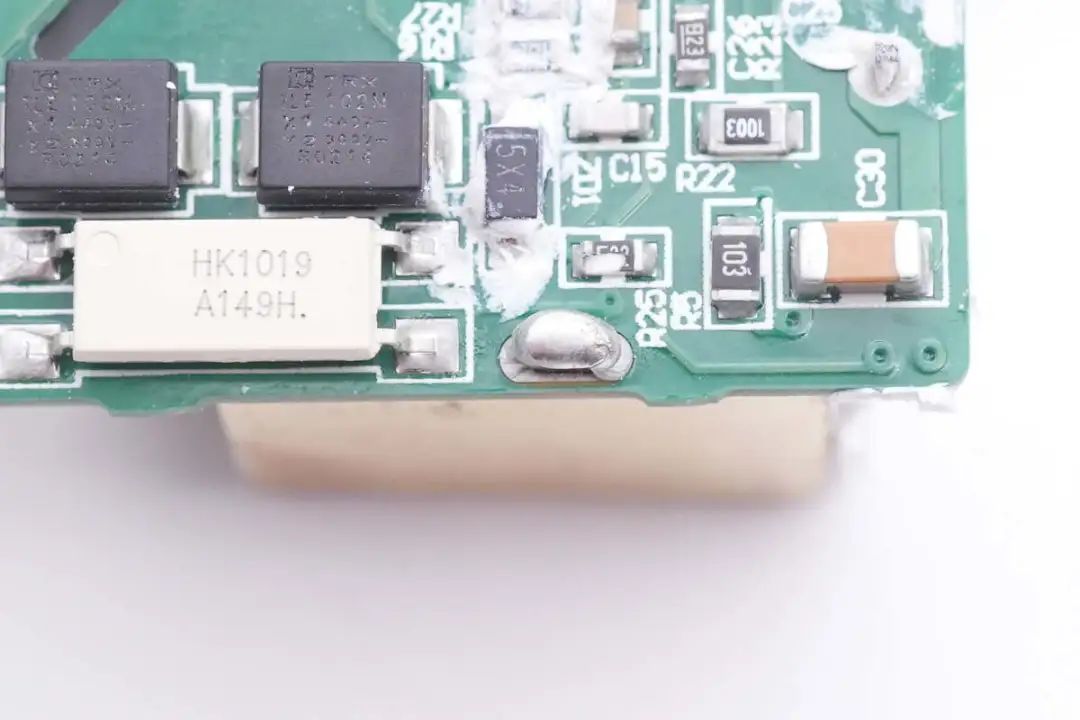

HK1019光耦用于输出电压反馈调节。

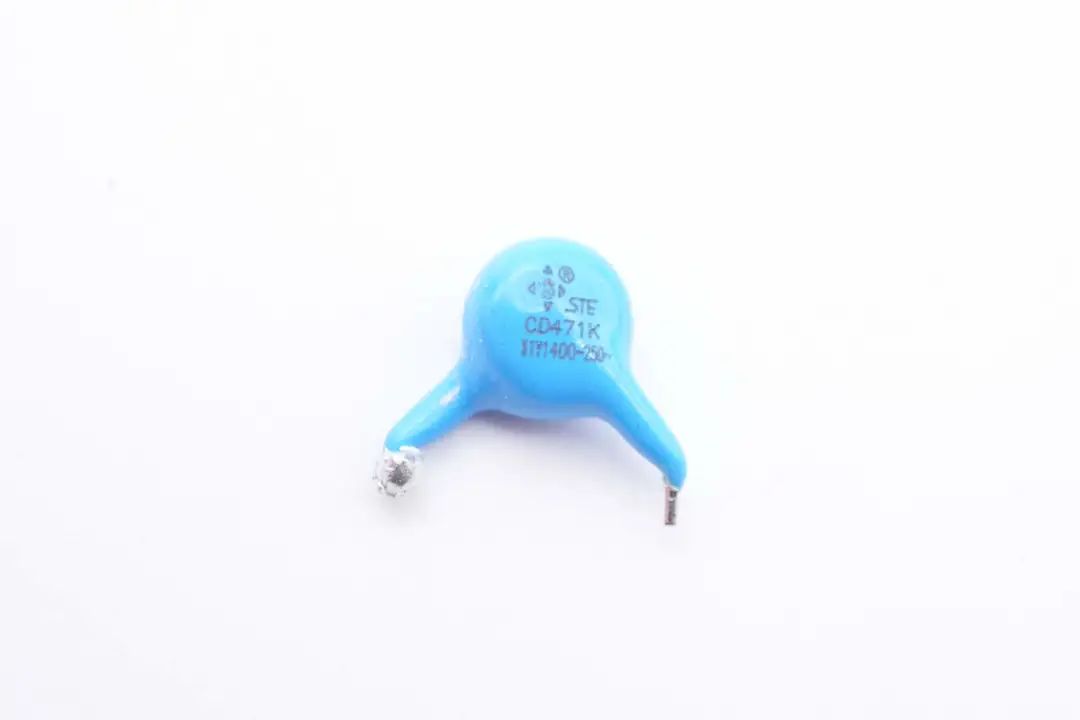

一颗蓝色Y电容来自STE松田电子。

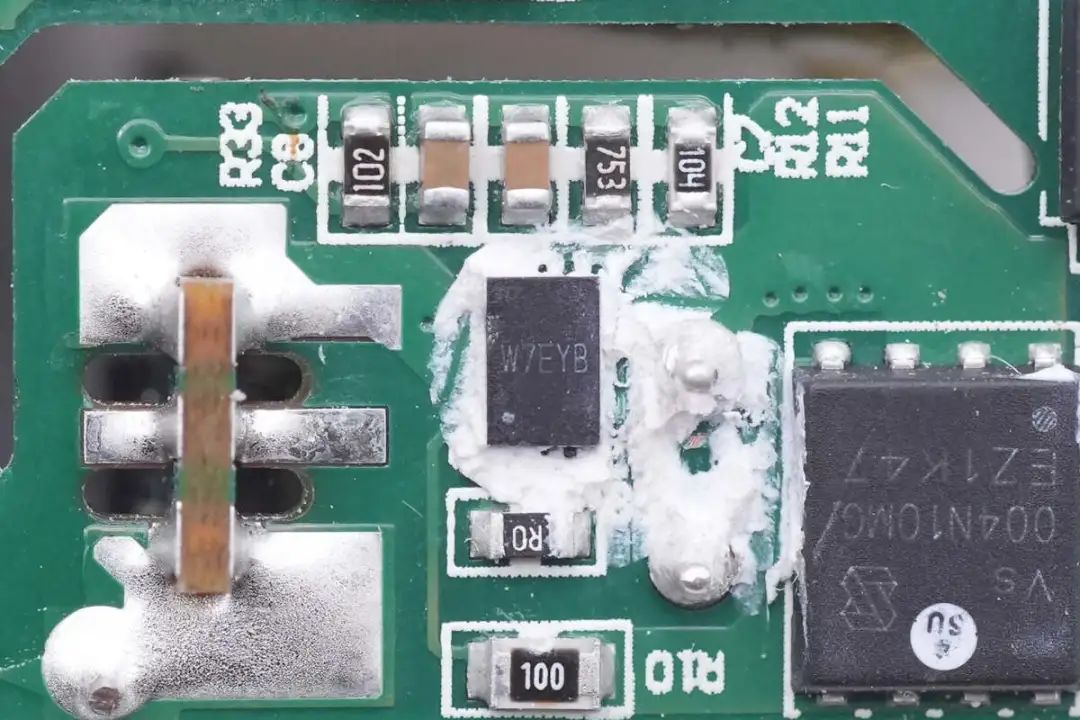

同步整流控制器来自矽力杰，丝印W7，实际型号为SY5238，是一颗支持QR反激和矽力杰私有ZVS反激的同步整流控制器，具备自适应的栅极电压控制，采用DFN2*3-8封装。

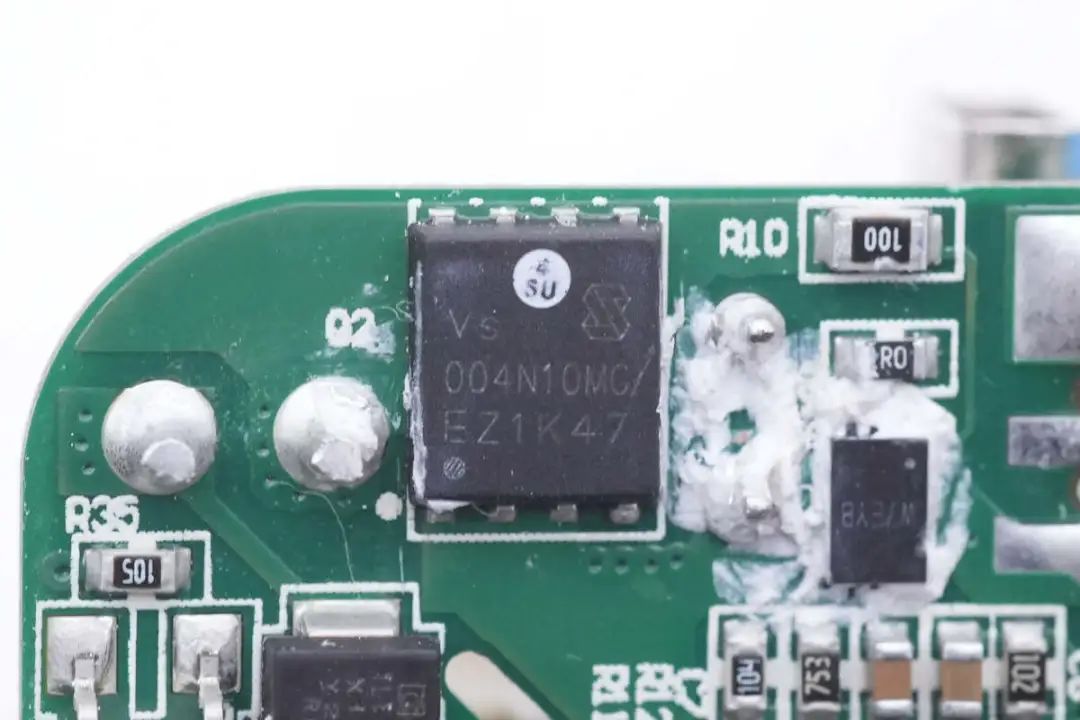

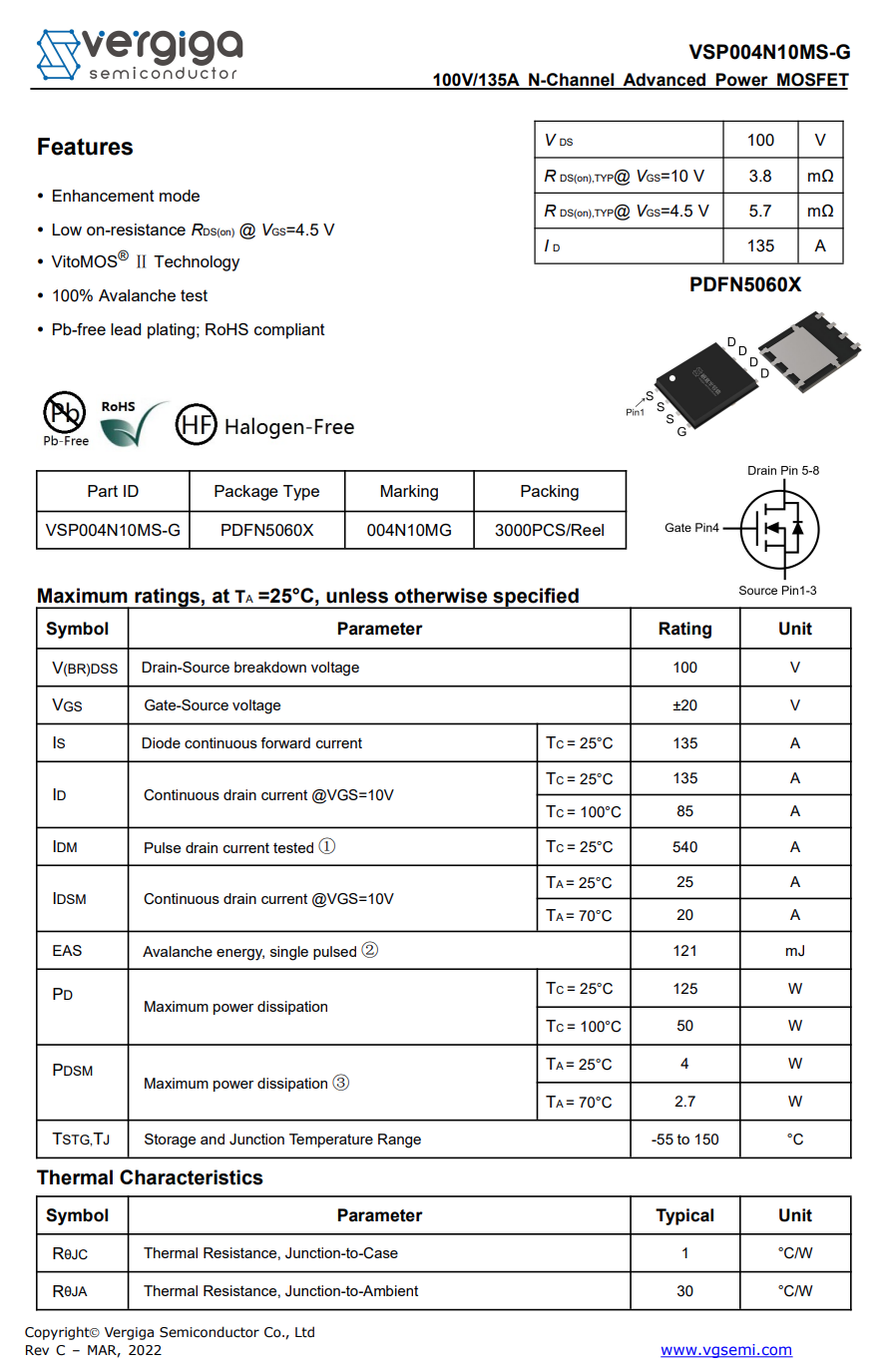

同步整流管来自威兆半导体，型号VSP004N10MS-G，是一颗耐压100V的NMOS，导阻为3.8mΩ，采用PDFN5060X封装。
充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。
在输出端焊接滤波电容，USB-C母座小板和蓝色Y电容。

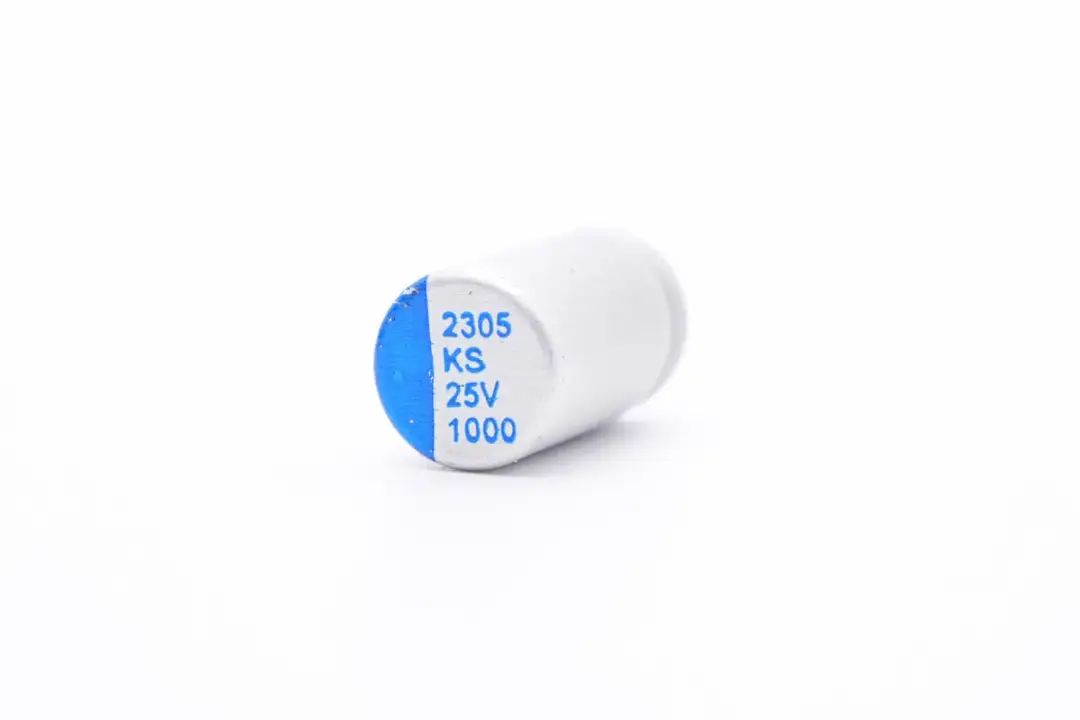

输出滤波电容来自东佳，KS系列快充专用固态电容，规格为25V1000μF。

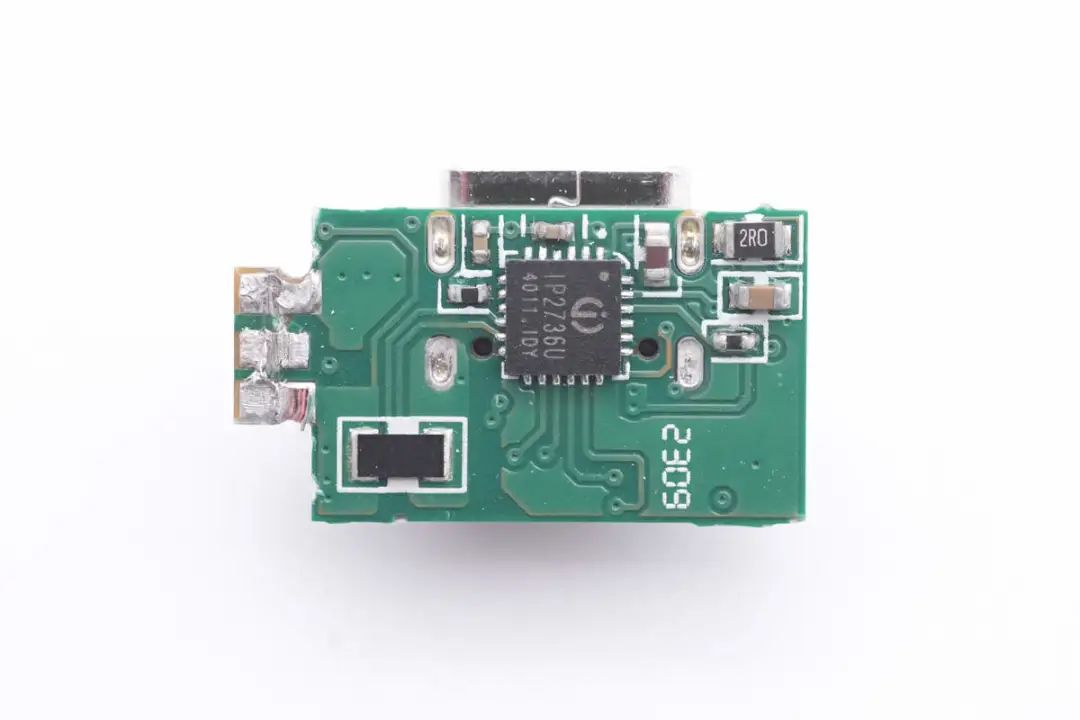

USB-C母座小板正面焊接协议芯片和电流取样电阻。

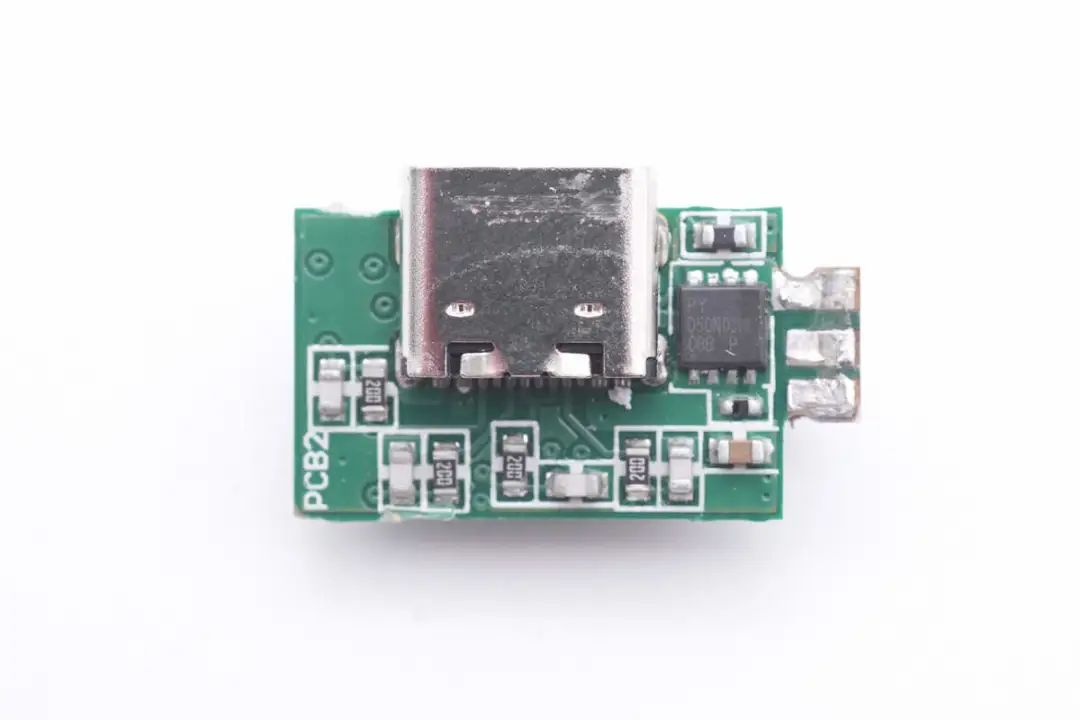

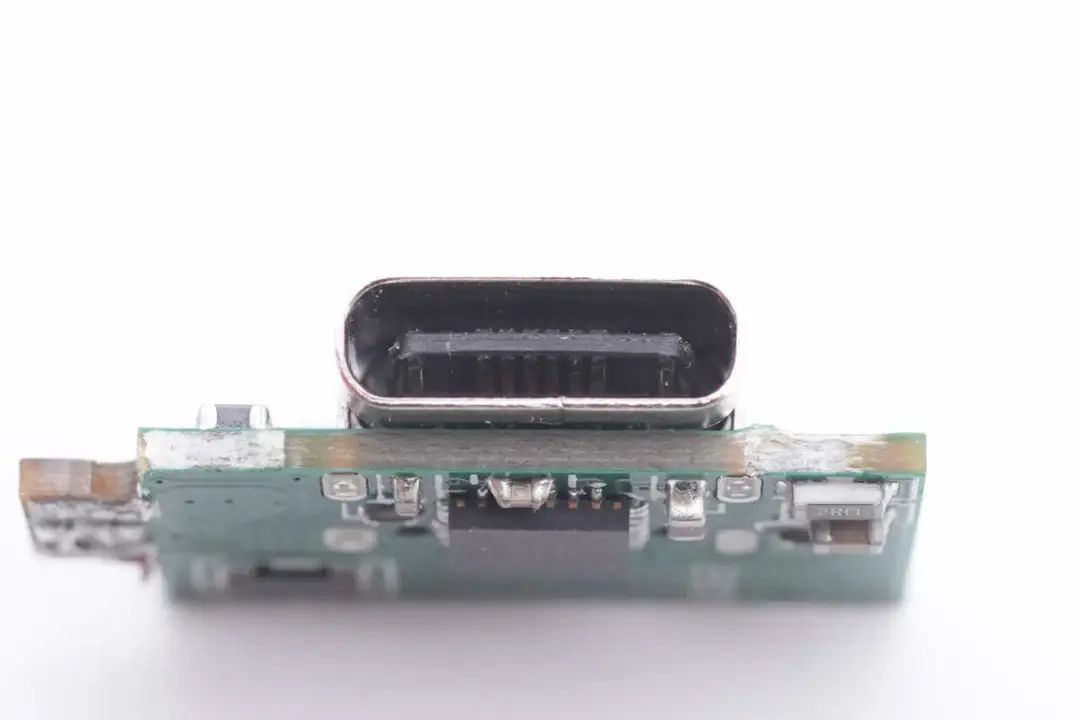

背面焊接USB-C母座和VBUS开关管。

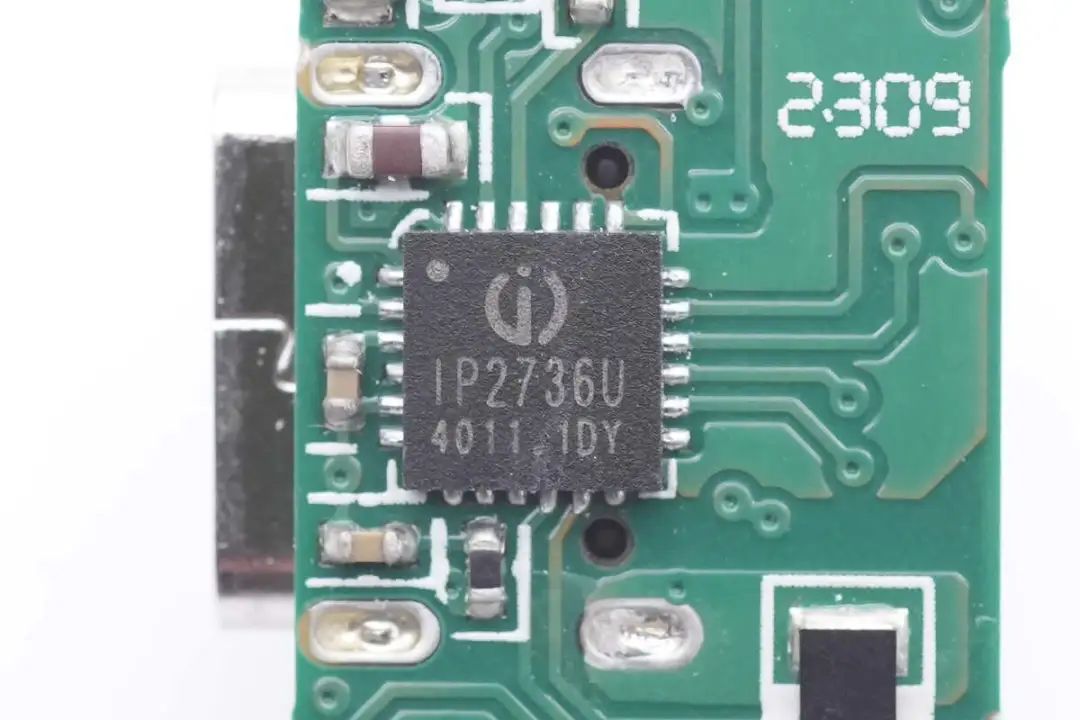

USB-C口协议芯片采用英集芯IP2736，芯片内部集成电压基准，集成可编程的电压/电流环路控制，芯片内部集成低端电流检测，输出支持线损补偿。支持电源适配器应用的光耦反馈，支持通过I2C和FB控制的DC-DC改变输出电压，支持车充、储能电源、充电器、移动电源、电动工具等应用。
得益于多种反馈形式的支持，IP2736可与QR、ACF、LLC等电路架构的开关电源搭配用于PD快充，也可以与升降压电路搭配用于大功率快充车充和移动电源等应用。

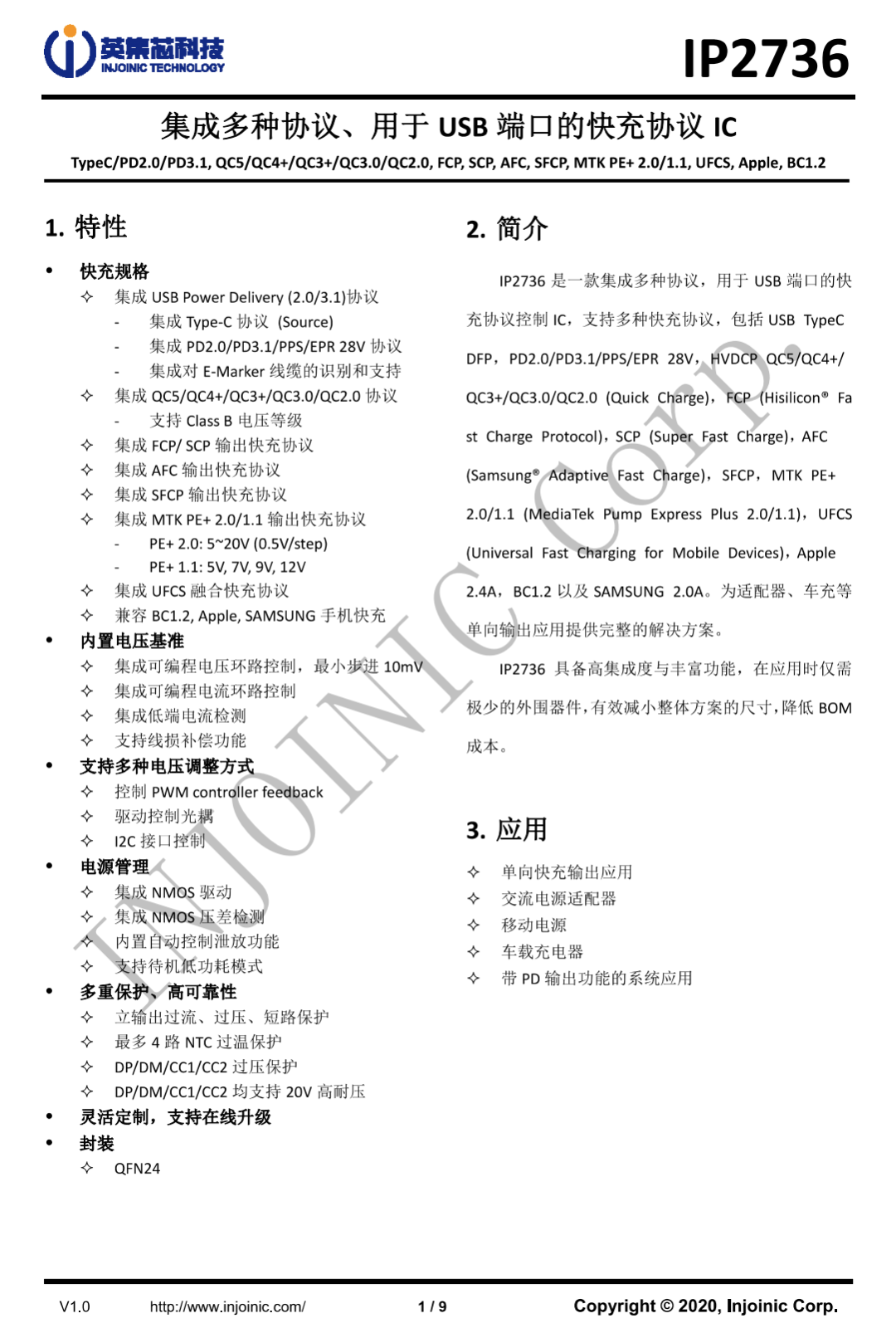

英集芯 IP2736 详细资料。
充电头网拆解了解到，英集芯快充协议芯片已获得小米、华为、三星等大品牌客户的快充产品采用，产品性能质量获得客户高度认可。

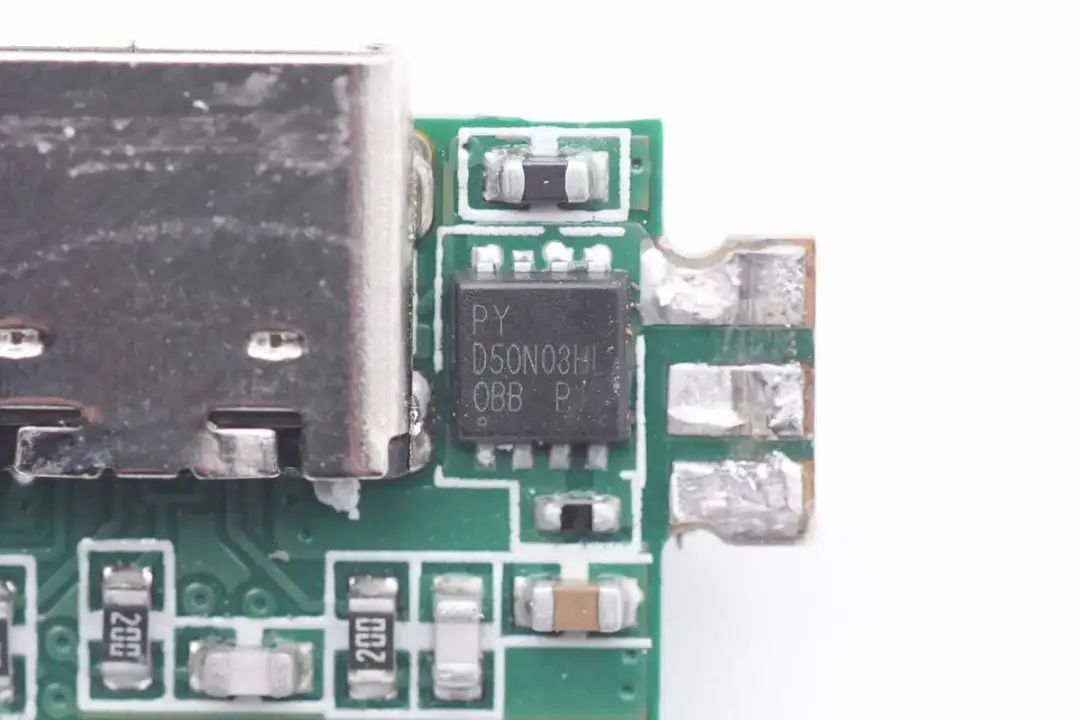

VBUS开关管来自PY平伟，型号D50N03HL，是一颗耐压30V，导阻2.9mΩ的NMOS，采用DFN3*3封装。
USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

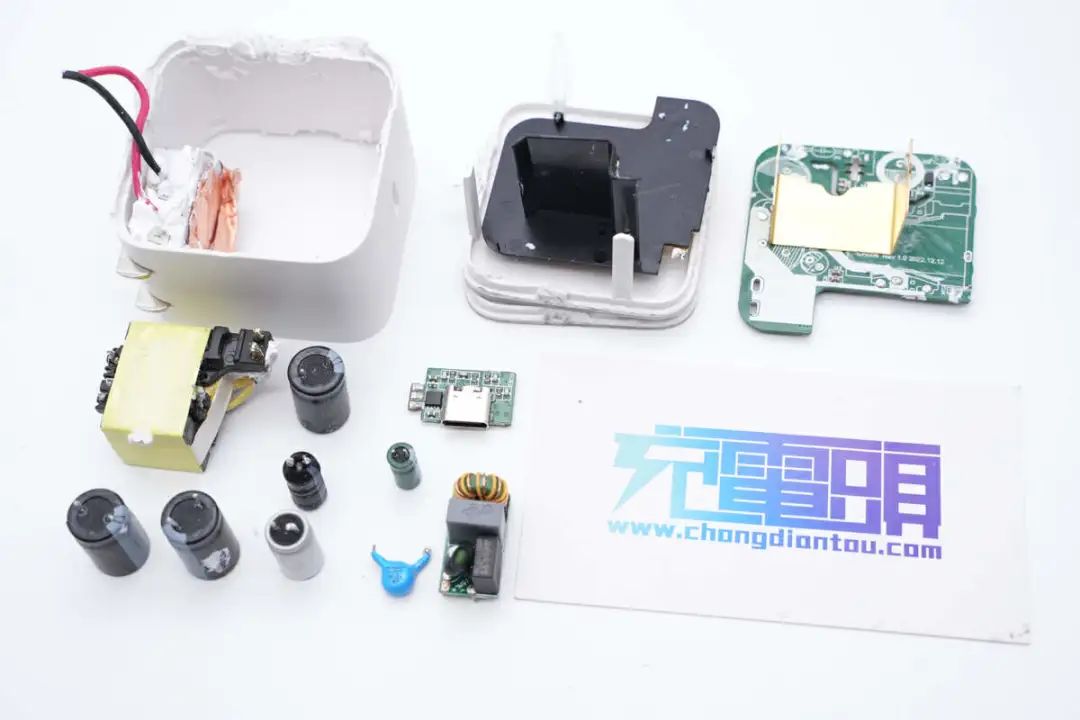

全部拆解一览，来张全家福。
充电头网拆解总结
魅族PANDAER氮化镓充电器具备月白和定胜青两张清新配色，表面为磨砂质感，清凉而舒适。充电器配有折叠插脚，单USB-C输出。输出支持80W魅族私有快充和65W PD快充，满足为魅族20系列手机快充，并且还能满足其他安卓手机及笔记本电脑充电，美观实用。
充电头网通过拆解了解到，魅族这款充电器采用矽力杰快充电源方案，使用SY5021氮化镓控制器直驱英诺赛科INN650D150A氮化镓开关管，SY5231同步整流控制器搭配威兆VSP004N10MS同步整流管，协议芯片采用英集芯IP2736，采用绿宝石电解电容和东佳固态电容滤波。内部用料均来自一线大厂，做工扎实。
