高转速 精准恒温的爱普特高速吹风机MCU方案

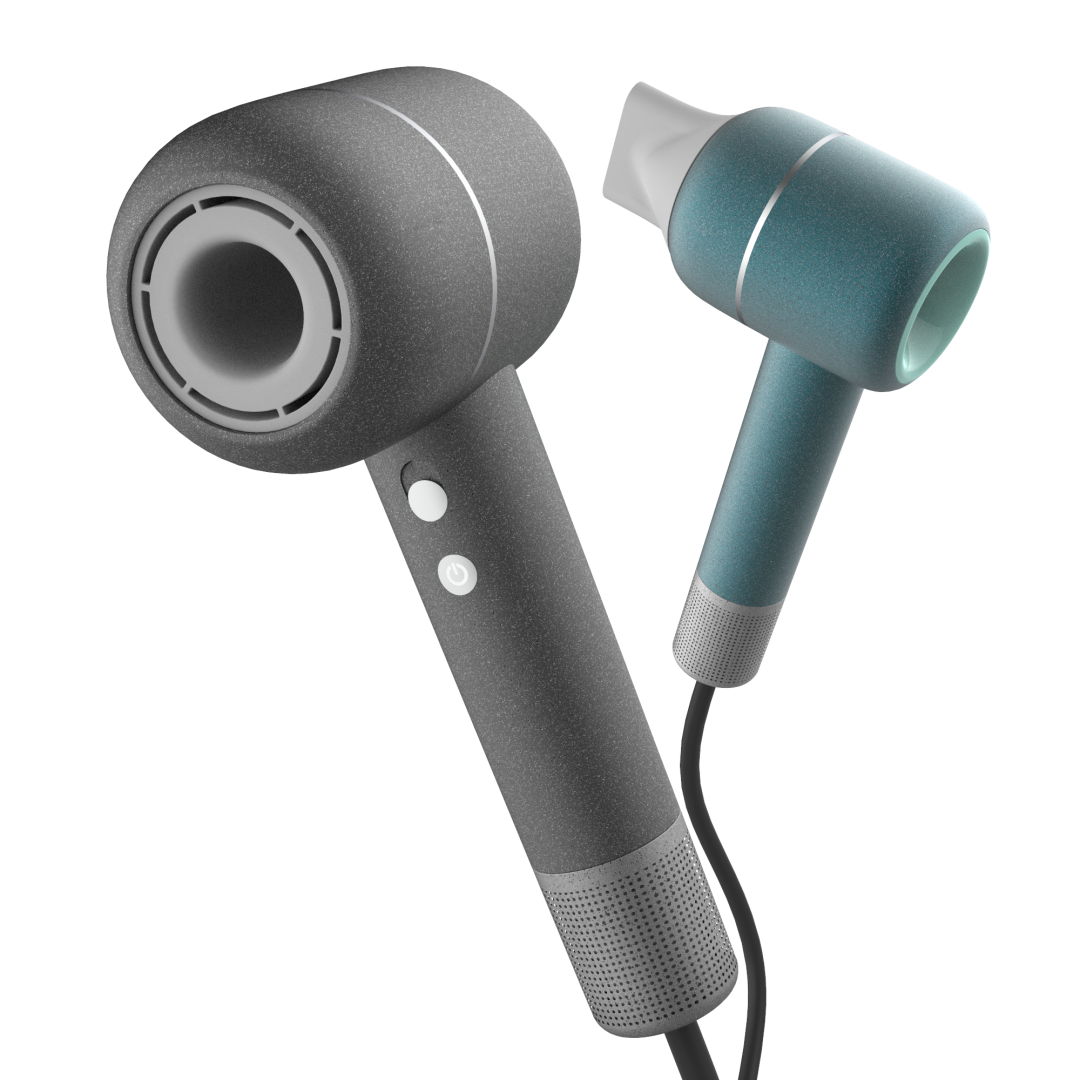

吹风机是居家必备的小电器之一。目前市场上有高速吹风机跟普通吹风机两种，本质区别就是干发速度及护发效果。高速吹风机较普通吹风机，吹干头发效率可提升三倍以上。同时高速吹风机采用高速无刷马达，靠高速转动的风扇叶片所产生的风把头发上的水分吹走，改变了普通吹风机靠发热片高温烘干头发水分的模式，极大减少了对头发和头皮的伤害，实现温和护发效果。

爱普特推出的基于自研的全国产RISC核32位MCU—APT32F171芯片的高速吹风机方案以其高转速、精准恒温、高性能

• 采用专业的直流无刷电机，速度高达10万+转

• 无刷电机结构紧凑，体积小，重量轻，使得风筒整体体积更小，便于携带

• 无刷电机噪音低，功率大，采用气压倍增技术，体验感舒适

• 无刷电机寿命长，导电性强

• 电压范围：AC160V~220V,功率范围：50W~150W

• 闭环方式：速度闭环 功率闭环

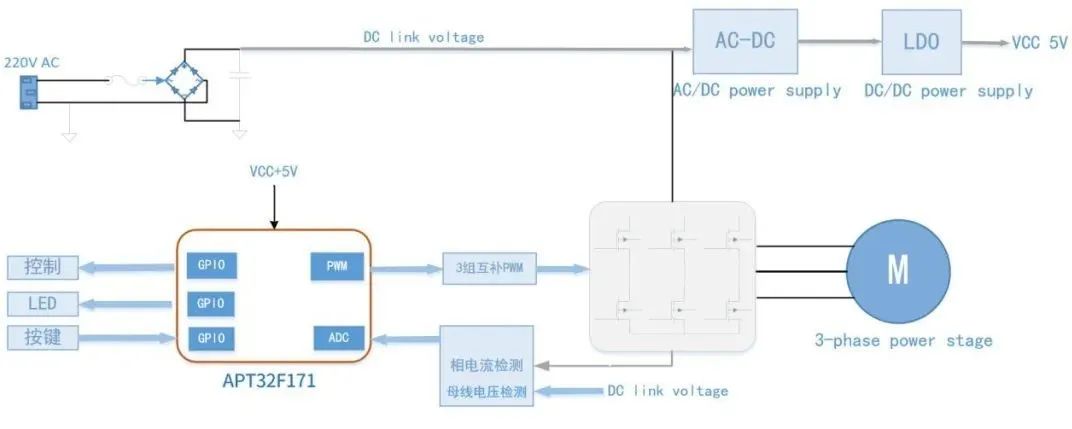

• 控制方式：双电阻无感FOC控制

• 功率闭环：波动小于0.5%（50W~150W）

• 速度闭环：波动小于0.4% 10000+RPM

• 电机从静止到最高转速只需0.5s，启动平稳不抖动

• 精准恒温控制

• 硬件PID温度控制，可实现300次/s温度检测，温度控制精度小于1°

• 通过匹配吸入功率，实时检测电机运行状态，实现堵风口精确报警

• 过欠压保护，过流保护，堵转保护，缺相保护，功率保护，启动保护

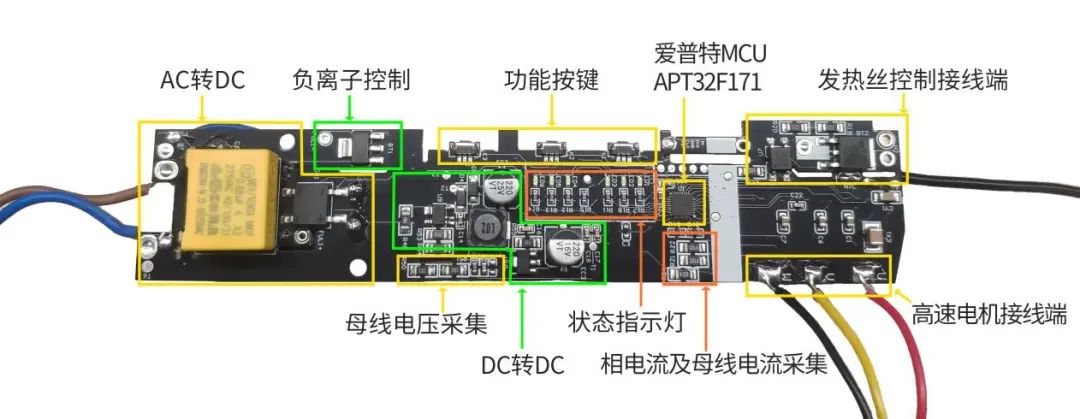

电路板示意图

• 工作电压范围1.8V-5.5V

• 主频最高可达48MHz

• 工控级别温度：-40~85℃

• 片载64K(32Kbytes可选)程序闪存

• 独立2Kbytes数据闪存

• 含8Kbytes SRAM

• 丰富外设接口

• 支持硬件CRC，独立除法器

• 支持低电压检测

• 支持内部模块互联触发

• 搭载增强型定时器

• 每个TIMER支持4路PWM输出功能

• 支持3组6路互补带死区模式的PWM输出

• 3个16位同步定时器

• 12位高精度的ADC

• 支持内部/外部VREF输入等功能

• 最多8个大电流驱动管脚

• 多达30个GPIO，均支持外部中断

• 多达6个独立模拟比较器，2个运算放大器




APT32F171X系列芯片性能优越，具备高可靠性、高集成、低功耗、易开发和价格优惠等优势，除了高速吹风机应用，还可广泛应用于家电设备、工业设备、逆变等市场领域。

如需了解更多方案详情或产品信息，可联系爱普特微电子。
