不用网关！直接用WiFi来盘LED

Q
A问：利用光子模块和Blynk 平台，实现 WiFi 控制 LED
在物联网的时代，有很多平凡的项目可以通过添加互联网连接变得更有趣。LED照明就是一个这样的例子。有各种预制的商业解决方案，例如Philips Hue。其中大多数使用Zigbee无线协议，需要设备和WiFi路由器之间的额外网关。该项目使用粒子光子实现了一个纯基于WiFi的系统。光子可以直接连接到家庭WiFi网络，无需网关。Blynk用于创建可在Android和iOS设备上使用的自定义远程。

本项目的目标包括：

1. 创建一个可以通过WiFi从智能手机控制的RGB LED控制器。

2. 具有多种效果模式，如呼吸、变色等。

3. 能够将LED的闪烁与附近音乐源的音乐同步。

所需资源

• Particle Dev IDE云版本ParticleBuild也可以工作，但我发现使用桌面版本更容易。

• Blynk App

• LED-Controller-Source.zip-包括KiCad原理图/布局、gerber文件、源代码和外壳STL文件。

物料清单

数量

标号

型号

值

6

C1, C2, C5, C6, C7, C8

445-173583-1-ND

1u

5

C3, C9, C10, C11, C12

490-8809-ND

0.1u

1

C4

478-1883-ND

0.33u

1

J1

CP-050AH-ND

套管 - 电源连接器

1

J2

S5479-ND

4 位置 接头 连接器

1

MK1

102-1721-ND

麦克风

3

Q1, Q2, Q3

FDP8880FS-ND

NMOS

1

R1

2.2KH-ND

2.2k

3

R2, R3, R4

10KH-ND

10k

1

R5

1.0MH-ND

1M

2

R6, R7

1KH-ND

1k

1

R8

680QBK-ND

680

1

RV1

PDB12-H4301-105BF-ND

1M

1

U1

296-1857-5-ND

TLC555

1

U2

MCP601-I/P-ND

MCP601P

1

U3

1878-1000-ND

光子模块

1

U4

MC78M05CTGOS-ND1

MC78M05CDT

3

U5, U6, U7

MCP1407-E/AT-ND

MCP1407

1

1647-1035-2-ND

RGB LED 灯带

1

102-3665-ND

12V 60W 电源

2

S6100-ND

1 2 位置 0.1" 母形插口

4

1772-1337-ND

#4-40六角支座3/16"

4

36-9901-ND

Phillips#4-40机械螺钉

表1. 物料清单

硬件

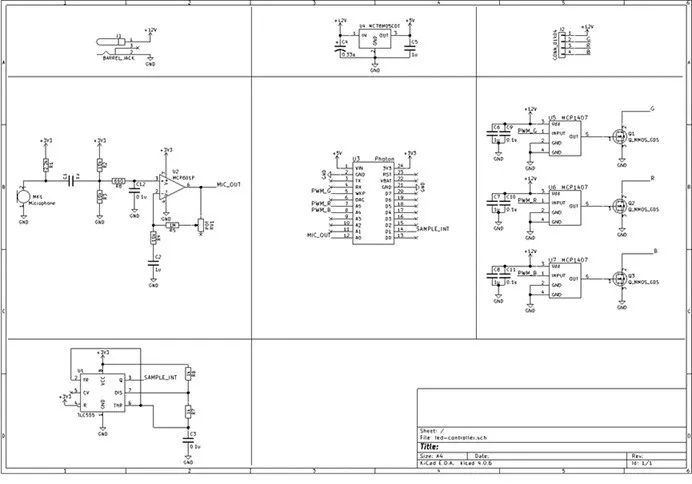

如下图1所示，电路有3个主要部分和4个辅助部分。每个部分总结如下。

• 上排包含电源电路。

12V通过电源连接器接入，并通过线性调节器U4，然后输出到LED连接器。

• 在麦克风部分：

1. 麦克风MK1用于拾取背景音乐，光子可以使用它来同步LED。

2. 电阻R2和R3为音频信号添加约1.65V的直流偏压。

3. R6和C12产生具有2400Hz频率截止的低通滤波器。由于光子将使LED与音乐的“脉冲”同步，因此只需要低频（100-1 kHz）。

4. 运算放大器U2以取决于R5和电位计RV1的增益放大信号。基本增益设置为1000，但可以通过将电位计设置为其最大值来增加到2000。根据需要调整R5的值以增加或降低灵敏度。

5. 运算放大器反馈路径中的电容C2确保信号中只有AC分量被放大，而DC分量不受影响。

• 在左下角，处于稳定模式的555定时器产生4.8 kHz的方波，用于建立光子ADC的采样率。

• 光子接收放大的音频信号和来自555定时器的触发器以设置采样率。它还为LED生成PWM信号。

• 来自光子的PWM信号被传递到MOSFET驱动器U5、U6和U7。这些驱动器允许输出MOSFET（Q1、Q2、Q3）的栅极以更高的电压驱动，从而降低Rdson，同时也在LED的12V信号和光子之间提供额外的隔离屏障。

图1.电路示意图

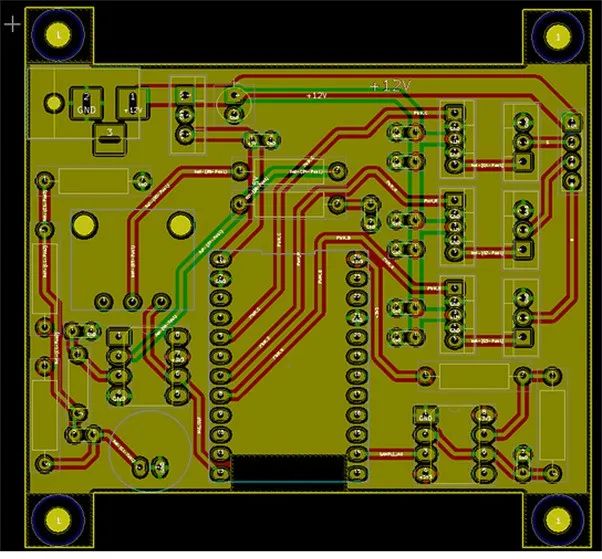

下图2显示了PCB布局。所有部件都是通孔，以便于手动组装，但使用表面安装部件可以大大减小尺寸。

图2. PCB布局

Blynk设置

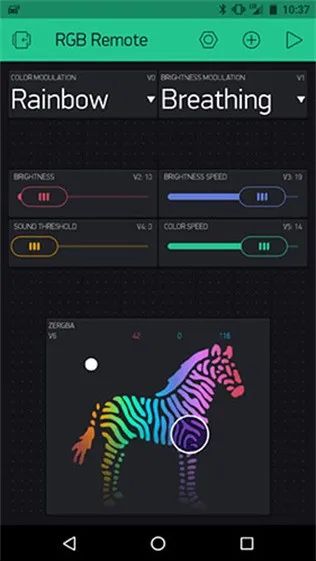

该项目的Blynk远程程序使用7个小部件，对于一个免费用户，要求获得所有可得的积分。布局如图3所示。

图3.Blynk远程应用程序

小部件配置如下所示。为所有小部件启用了发布时发送，以最大限度地减少数据使用。每个设置都分配了自己的虚拟引脚，当更改设置时，将调用光子上的用户定义函数。

• 颜色调制菜单（V0）

常亮

彩虹-不断地在彩色光谱中循环。

• 亮度调制菜单（V1）

常亮

呼吸-逐渐消失。

音频同步-与音乐节拍同步。

• 亮度滑块（V2）

设置最大总亮度

范围：0→ 100%

默认值：25%

• 亮度速度滑块（V3）

设置呼吸或音频模式下亮度变化的速率

范围：80→ 5毫秒

默认值：30毫秒

• 声音阈值滑块（V4）

调整在音频模式下触发LED所需的级别

范围：0→ 2048

默认值：1500

• 颜色速度滑块（V5）

设置彩虹模式下颜色变化的速率

范围：80→ 5毫秒

默认值：30毫秒

• zeRGBa颜色选择器（V6）

将输出合并到单个虚拟引脚

范围：0→ 每种颜色255

软件

光子的完整应用程序代码以及用于生成滤波器系数头文件的Octave/MMatlab脚本如下所示。总结如下：

• 应用程序代码通过使用SYSTEM_THREAD（ENABLED）与后台粒子任务并行运行。这允许setup（）运行，直到需要WiFi连接而不被阻止为止。

• RGB控制器程序的主循环只需调用Blynk.run（）来获取应用程序的更新。所有其他处理都在亮度和颜色计时器的回调函数中执行。

• BLYNK_WRITE（）宏定义了当从BLYNK应用程序中的小部件检测到更改时要采取的操作，如图3所示。

• update_leds（）在每次调用一个计时器回调函数时修改PWM占空比。

• get_sample（）以~4800 Hz的速率调用。当选择音频模式时，此功能将读取ADC，并使用以下八倍频脚本创建的100阶FIR带通滤波器对输入进行滤波。

• 使用具有20位小数精度的定点算法执行计算。fixed_mult（）用于执行乘法运算，并包含获得正确结果所需的额外类型转换和移位。

附件

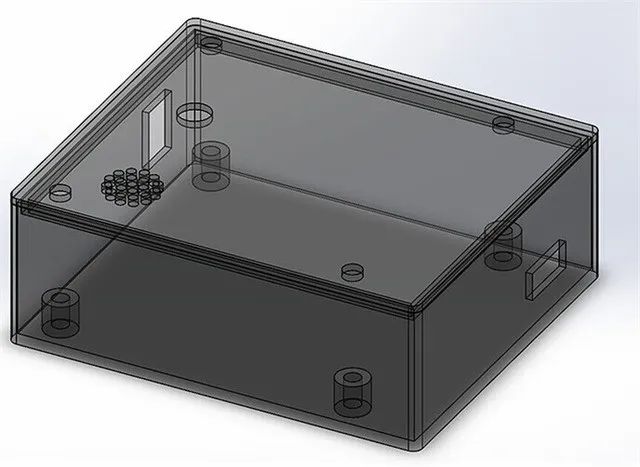

一个简单的盒子被3D打印以容纳PCB。板和支座的安装孔的尺寸对于M3或#4-40螺钉来说是宽松的。STL文件可以在下面下载。

总结

该项目允许用户设置相对简单的无线LED照明系统。通过WiFi使用Blynk应用程序控制LED。颜色和亮度可以通过应用程序进行调整，还可以选择一些特殊模式。该系统还包括一个麦克风，以创建音频同步效果。这些功能应该为任何想要创建自己的WiFi控制LED系统的人打下坚实的基础。
