【硬件】PCB上的死铜：解析和影响

在PCB的制造和设计过程中，可能会出现一种叫做"死铜"的问题。本文将解析死铜在PCB上的含义、成因、对电路性能的影响以及解决方法。

一、什么是PCB上的死铜？

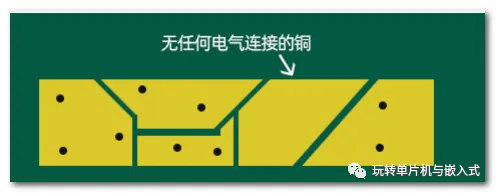

PCB上的死铜是指制造或设计PCB时，在铜层上出现的无法通过电流导通的区域。这些区域通常与预期的电路线路不一致，导致电流无法流经或流动受阻。死铜可能是铜层上的实际导电路径未被完全覆盖，也可能是由于不正确的制造过程或设计错误导致的。

二、死铜的成因

1、制造过程问题死铜的主要成因之一是制造过程中的错误。例如，制造PCB时使用的光刻和蚀刻等工艺可能存在缺陷，导致铜层覆盖不完整或被过度腐蚀，从而形成死铜区域。2、设计问题不正确的PCB设计也可能导致死铜的出现。设计时忽略或错误布局电路路径、过于密集的布线、错误的规划电源和地线，都可能导致死铜的形成。3、材料问题使用低质量的基板材料或涂层材料可能会导致死铜的发生。这些材料的不均匀性或不合适的导电性能可能导致死铜区域的形成。

三、死铜对电路性能的影响

死铜的存在对PCB的性能和可靠性产生重要影响。1、电流流动受阻死铜区域的存在阻碍了电流的正常流动。这可能导致电路的不稳定性、功耗增加、信号传输延迟或失真等问题。2、热量问题由于电流无法在死铜区域流过，这些区域会产生局部热点。长期以来，这可能导致材料热膨胀、焊点松动、甚至损坏元器件的风险。3、可靠性下降死铜区域可能导致可靠性下降。由于电流无法流过死铜区域，这些区域可能在电路工作过程中积累电荷或电压，并对周围的元件产生不良影响。这可能导致电路失效、信号干扰、甚至整个系统崩溃的风险增加。

四、解决死铜问题的方法

为了解决PCB上的死铜问题，以下是几种常见的解决方法：1、质量控制和制造流程改进制造PCB时，严格的质量控制和制造流程的改进可以减少死铜的发生。这包括使用高质量的材料、合适的工艺和技术，以确保铜层的完整性和覆盖性。2、PCB设计优化正确的PCB设计对于避免死铜问题至关重要。设计人员应该仔细规划电路路径、合理布局元件和布线，确保铜层的完整性和连通性。使用专业的PCB设计软件可以帮助设计人员进行可视化布线和电路优化。3、测试和检查在PCB制造和组装过程中进行严格的测试和检查，可以及早发现并修复死铜问题。这包括使用电路测试仪器进行连通性和电阻测试，以及目视检查铜层覆盖的完整性。4、修复和修补如果在PCB制造或组装后发现死铜问题，可以尝试修复或修补这些区域。使用特殊的导电涂料、焊锡或其他修复技术，可以修复死铜区域，恢复电路的连通性。

五、结论

PCB上的死铜是制造和设计过程中可能出现的问题，可能对电路性能和可靠性产生不良影响。它的成因可以是制造过程问题、设计错误或材料质量问题。然而，通过质量控制、制造流程改进、优化PCB设计、测试和检查以及修复方法，我们可以有效地解决死铜问题，并确保PCB的正常运行和可靠性。关注本公众号后，在后台回复【PCB】可以获取更多PCB相关的文章和资料、视频内容。
