英集芯推出首款集成UFCS协议的同步升降压SOC芯片IP5385

前言

UFCS融合快充协议是中国的通用快充技术标准，这一标准的推出，就打破了不同品牌手机之间快充协议不兼容的问题，大大提升了消费者手机快充的体验。同时由于充电器通用性的提升，消除了资源浪费，其他品牌的充电器也可以通用快速充电。

目前华为，小米，OPPO和vivo知名手机厂商都推出了获得了UFCS融合快充协议的充电器，快充芯片原厂也推出了支持UFCS融合快充协议的协议芯片，并在快充充电器和移动电源上得到应用，为消费者提供更加通用的配件。

英集芯推出同步升降压SOC——IP5385

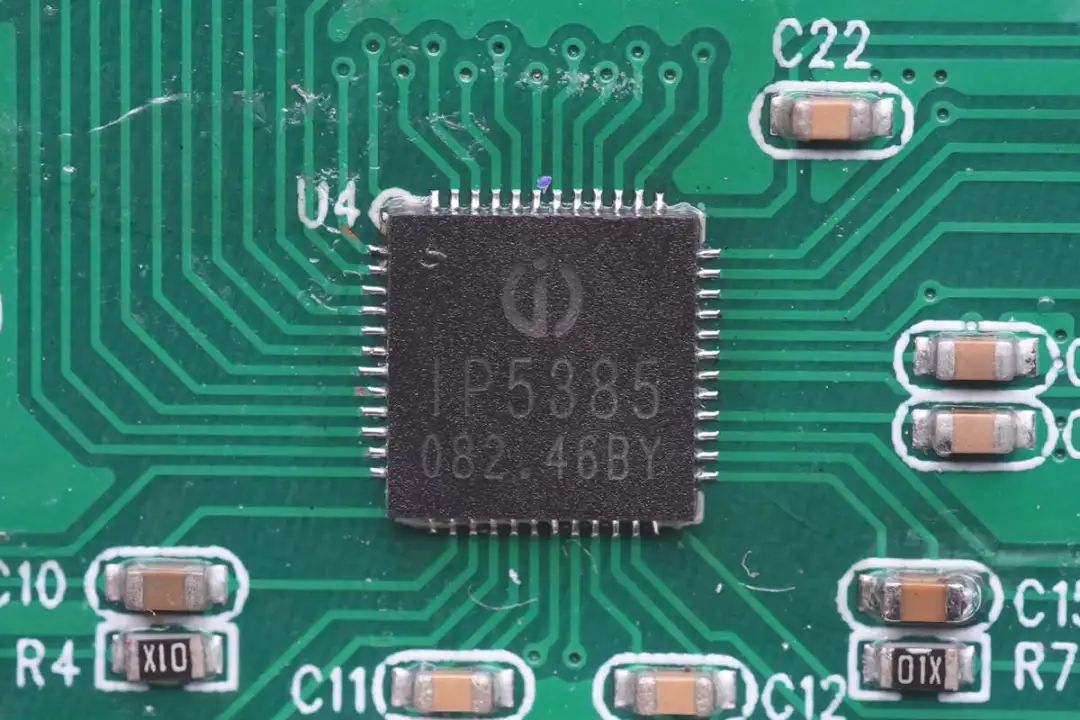

充电头网获悉，业内知名快充芯片原厂英集芯科技，推出了首款集成UFCS融合快充协议的快充移动电源SOC IP5385，这款芯片将常见移动电源中的快充协议芯片，MCU，同步升降压控制器全部集成在一个封装内部，支持2-4串三元锂电池和磷酸铁锂电池应用，搭配MOS管和电感，即可组成双向65W快充移动电源，从而满足高性价比的快充需求。

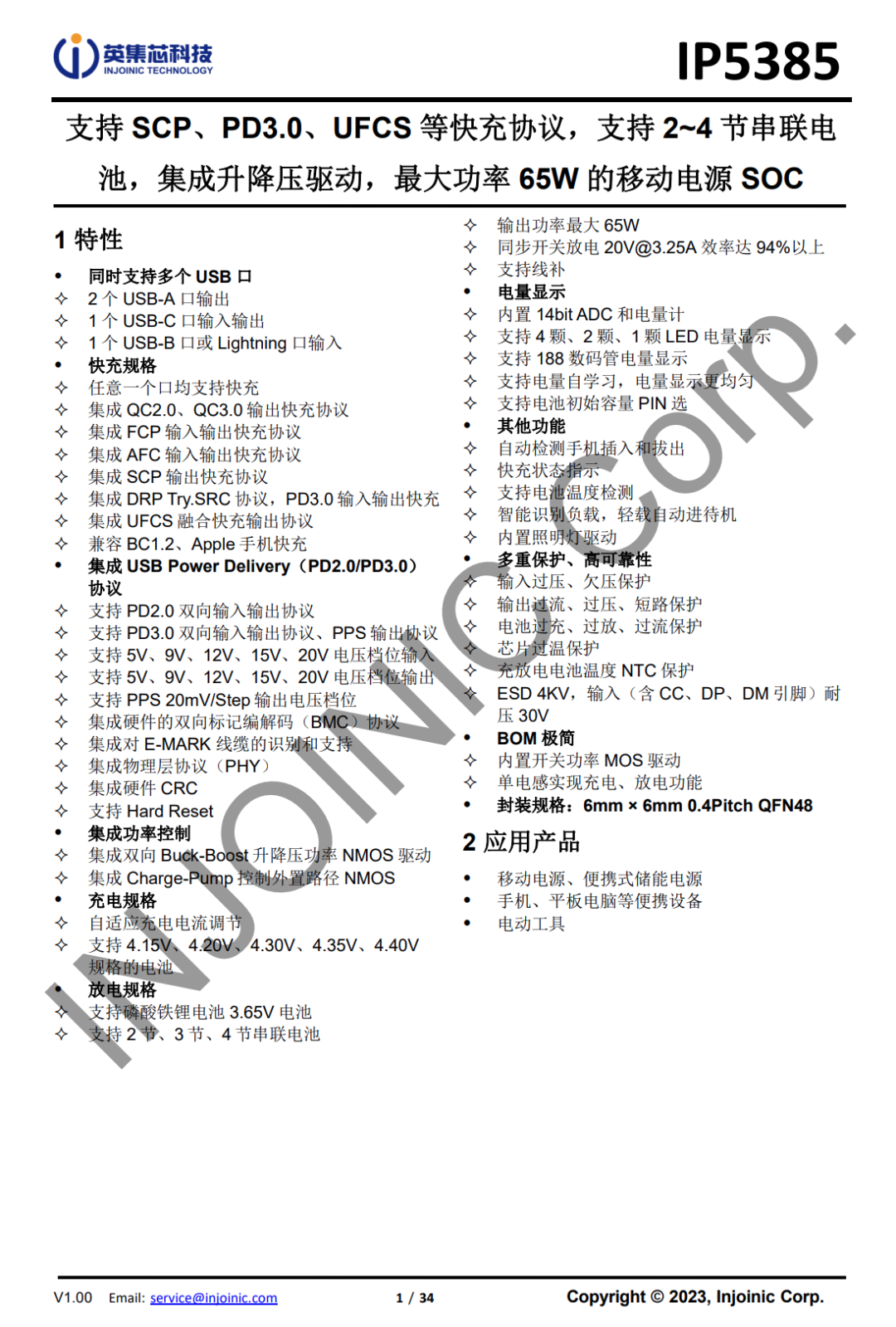

英集芯IP5385延续了IP5389同步升降压SOC的全部功能，芯片同时支持2个USB-A口输出，支持一个双向USB-C接口，还支持Micro USB接口或者Lightning接口输入，任意接口均支持快充，支持UFCS融合快充，支持PD3.0快充，支持华为SCP，FCP快充等其他快充协议，具有非常好的兼容性。

IP5385内置双向同步升降压驱动器，内部集成电荷泵，支持使用高性能NMOS用于开关管和路径管理。只需一颗芯片搭配电感和同步开关管，以及对应接口的路径管理管，即可组成完整的2-4串电池，多接口的大功率快充移动电源。芯片支持65W充放电功率，满足移动电源，储能电源以及便携设备和电动工具应用。

芯片内置输入过压欠压保护，输出过压，过流和短路保护，电池过充，过放和过流保护，支持外接NTC进行电池温度保护，内置芯片过热保护。数据引脚耐压30V，并具备ESD保护。

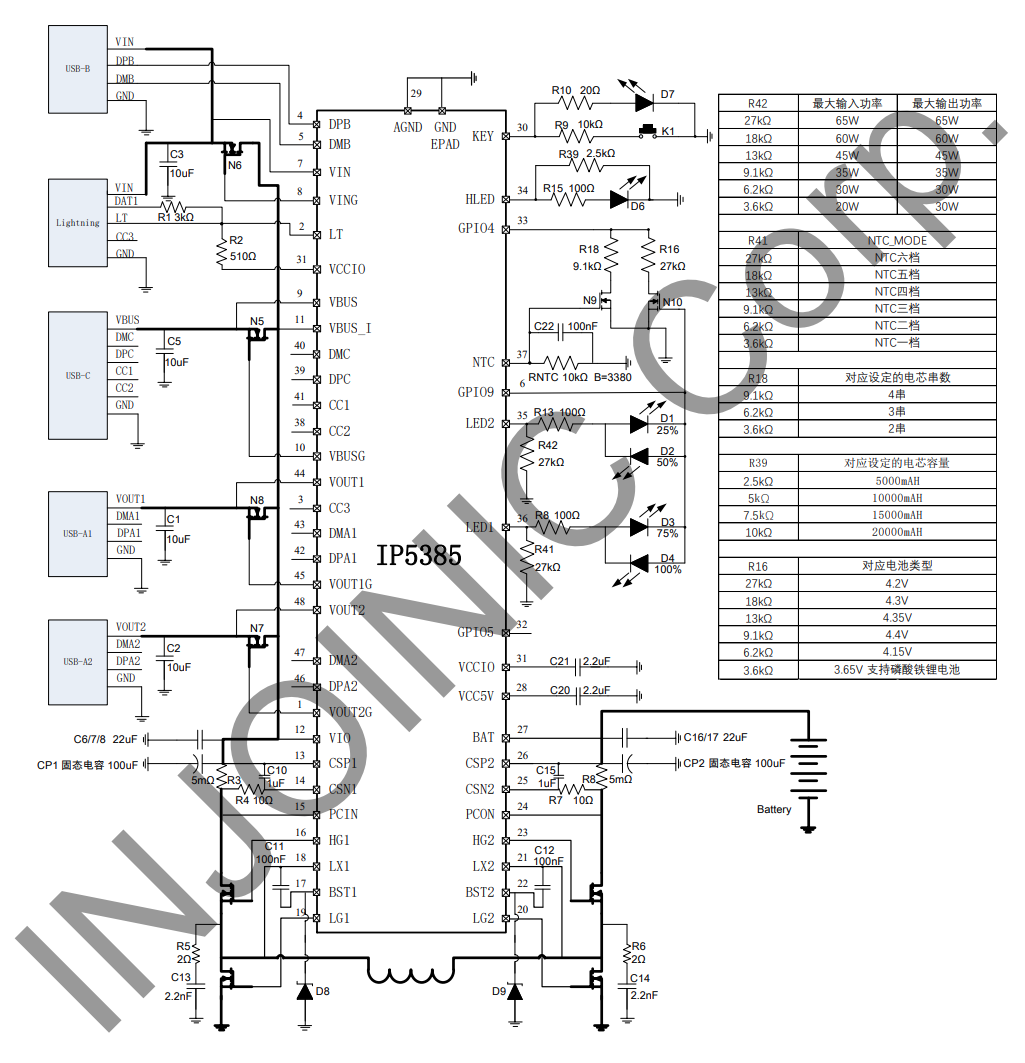

英集芯IP5385应用原理图，对应各个接口使用VBUS开关管，同步升降压电路四颗开关管，芯片内部集成NMOS驱动器，方案集成度高，有效降低BOM成本。支持数码管电量显示和四灯LED电量显示，支持通过电阻设定电池容量，实现精准的电量显示。

电池节数，电池电压，电池容量以及最大输入输出功率参数均可通过电阻设置，无需软件开发并且支持功能定制，IP5385这颗SOC芯片最大程度简化了移动电源开发难度，降低开发成本和生产成本。

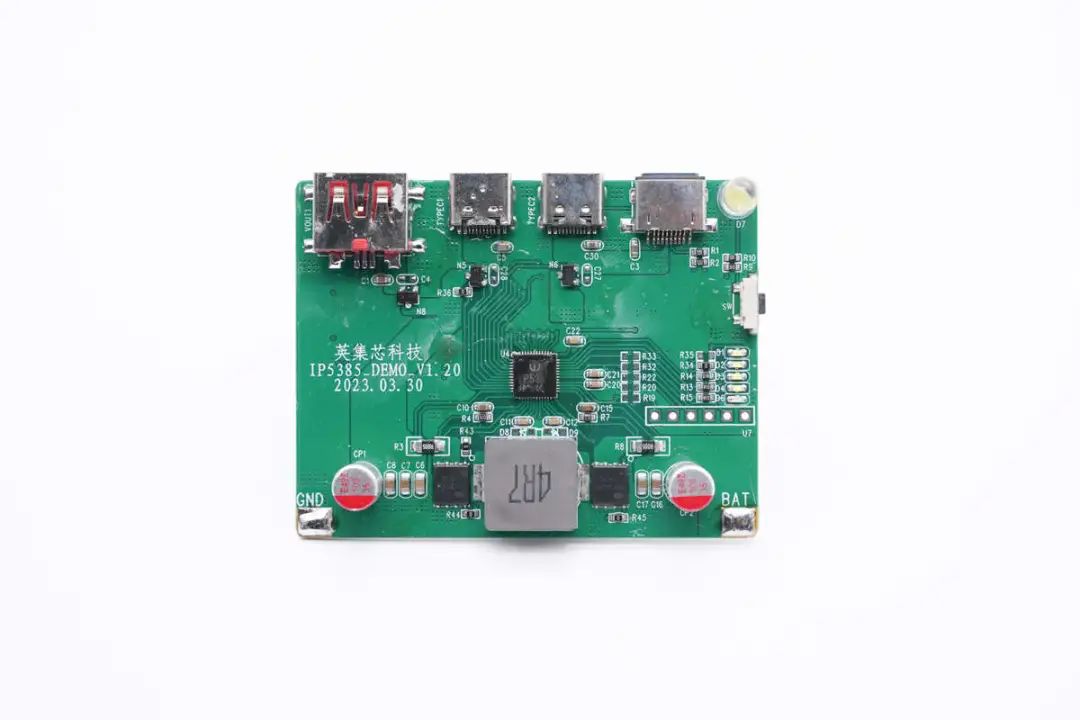

英集芯现已基于IP5385设计了一个主流移动电源配置样板，得益于这颗高集成度SoC芯片，DEMO板可配置1C2A1L1M五个接口，不仅兼容经典QC、PD等快充协议，目前热门的UFCS融合快充也支持，在新兴起的市场中为客户的产品建立优势。

UFCS融合快充表现

在国内头部手机厂商华米OV的积极推动下，UFCS融合快充标准陆续推出，生态建设如火如荼的进行，目前市面上已经可以看到有部分手机、充电器、移动电源等产品开始支持UFCS融合快充，下面就来看看英集芯IP5385的实际表现。

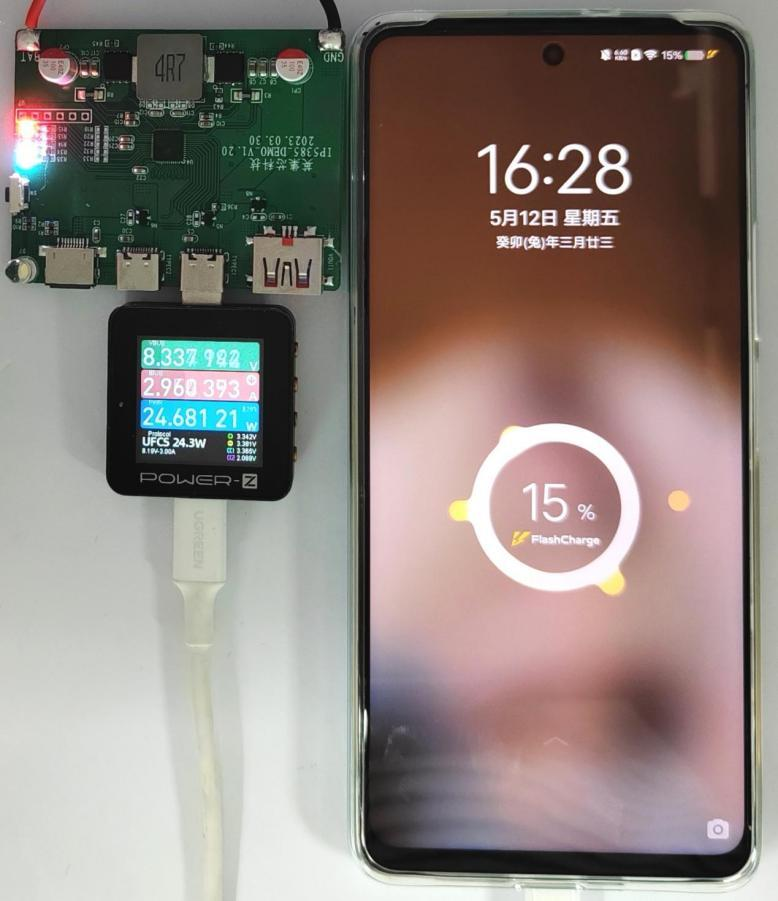

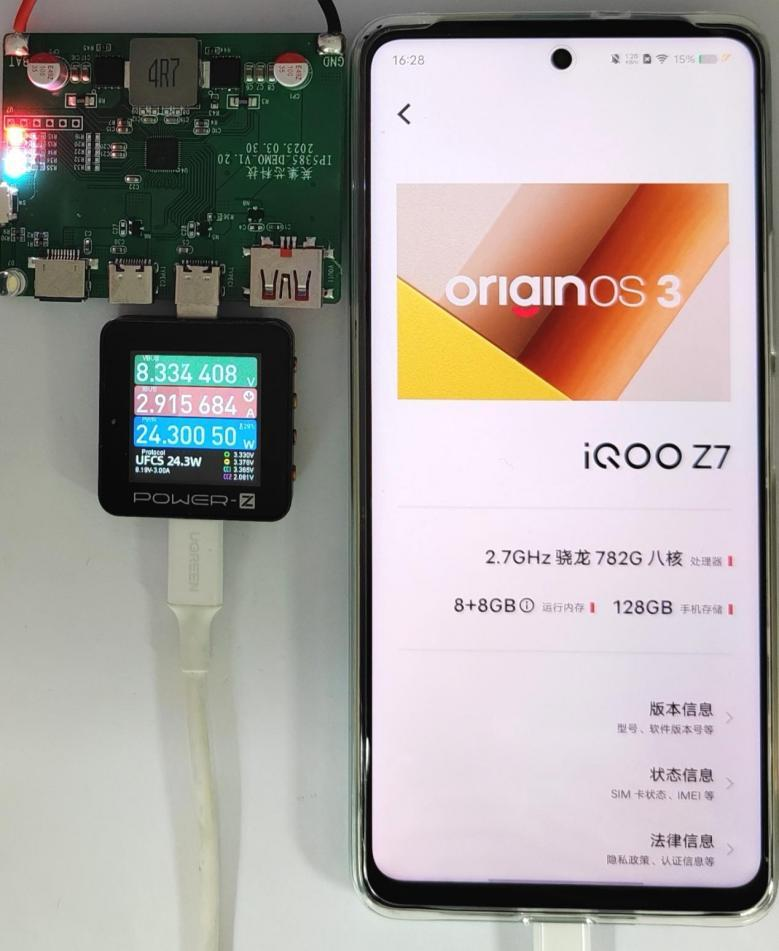

使用上面提到的基于英集芯 IP5385 SOC芯片设计的DEMO USB-C口给vivo iQOO Z7 充电，成功开启UFCS融合快充，充电功率为8.33V 2.92A 24.3W。

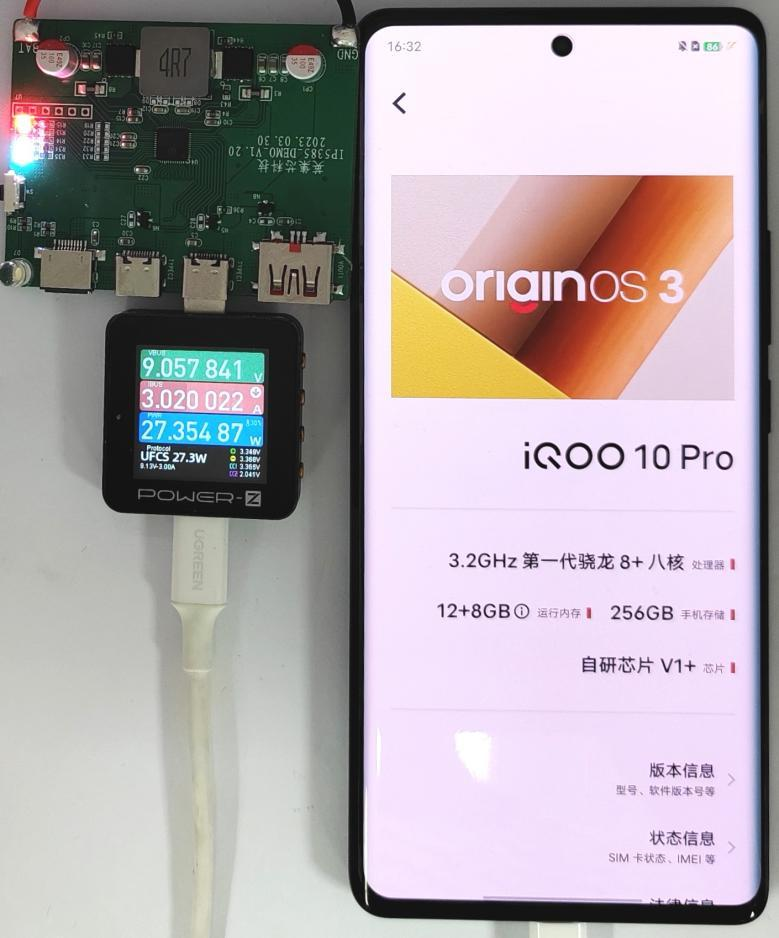

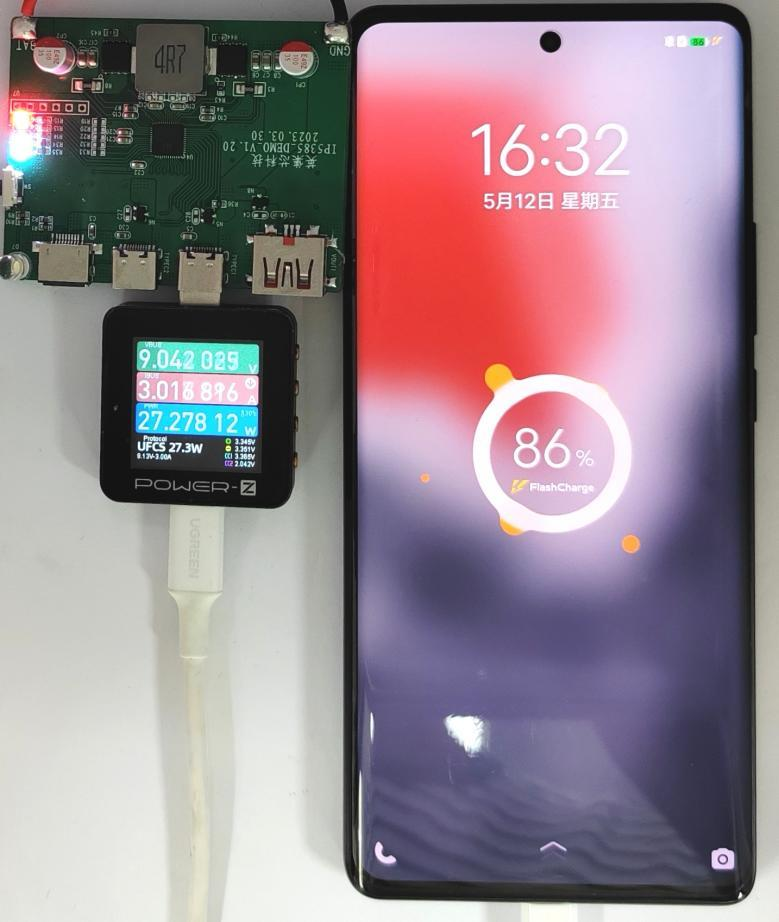

同样使用DEMO的USB-C口给vivo iQOO 10 Pro 充电，成功开启UFCS融合快充，充电功率为9.06V 3.02A 27.35W。

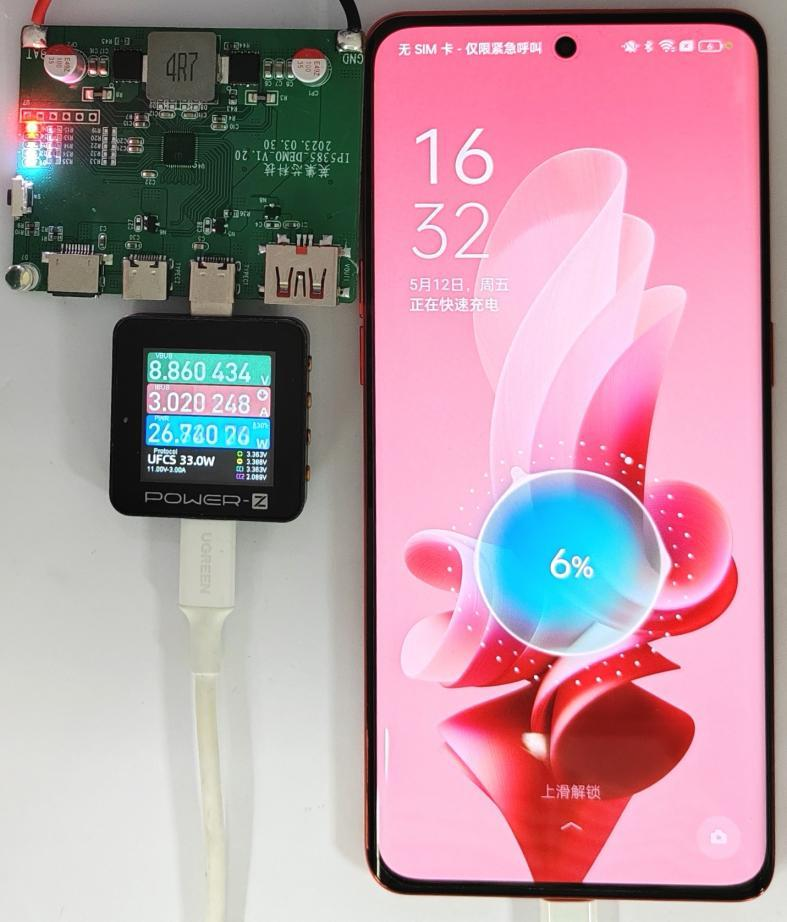

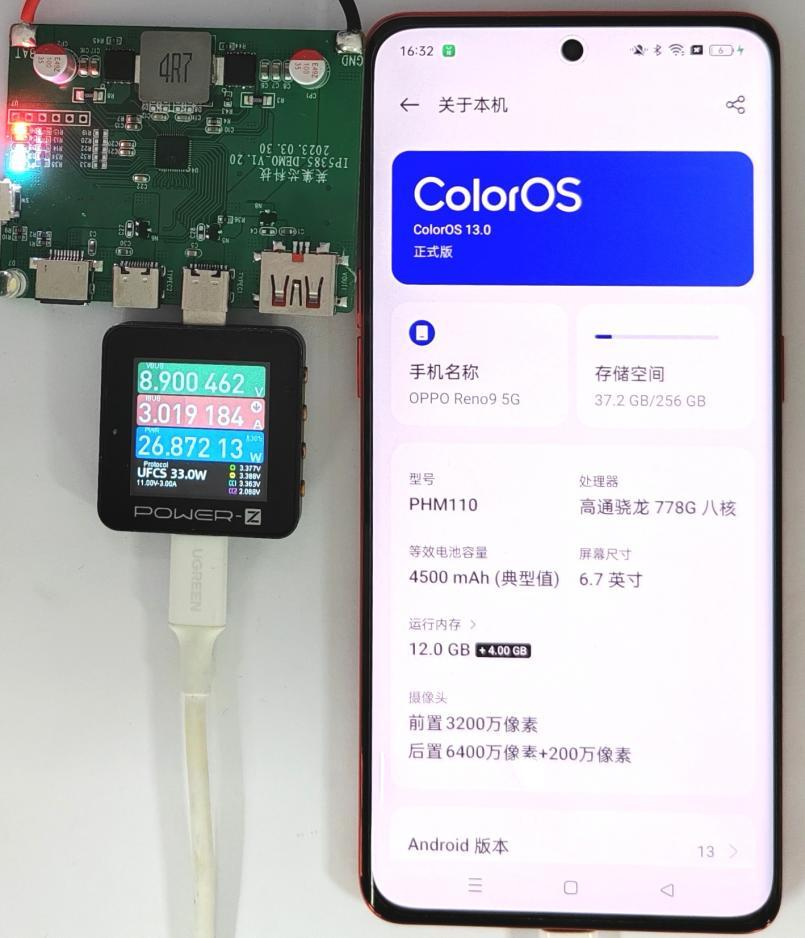

最后是给另一大品牌 OPPO 的 Reno9 5G 手机充电，也成功开启UFCS融合快充，充电功率为8.9V 3A 26.87W。

充电头网总结

英集芯IP5385同步升降压SOC的推出，进一步丰富了UFCS融合快充生态，为消费者快充大一统做出了贡献。同时从给OPPO、vivo两大品牌的手机进行充电的实测功率来看，功率都达到了27W左右，表现很好。

英集芯作为国内知名快充芯片厂商，起到了带头作用，将集成度极高的同步升降压SOC芯片，加入UFCS融合快充协议支持，为大功率快充移动电源和户外储能电源产品带来了新的解决方案，引领快充行业发展。
