应用笔记|BlueNRG-X 如何实现外部天线和 PA 的控制

关键字：BlueNRG-1, BlueNRG-LP, PA

目录预览

1. 前言

鉴于以下应用场景，我在这里整理了一些应用指导以方便客户参考：

2. 如何控制外部 PA

2.1 BlueNRG-1+ RFX2401C

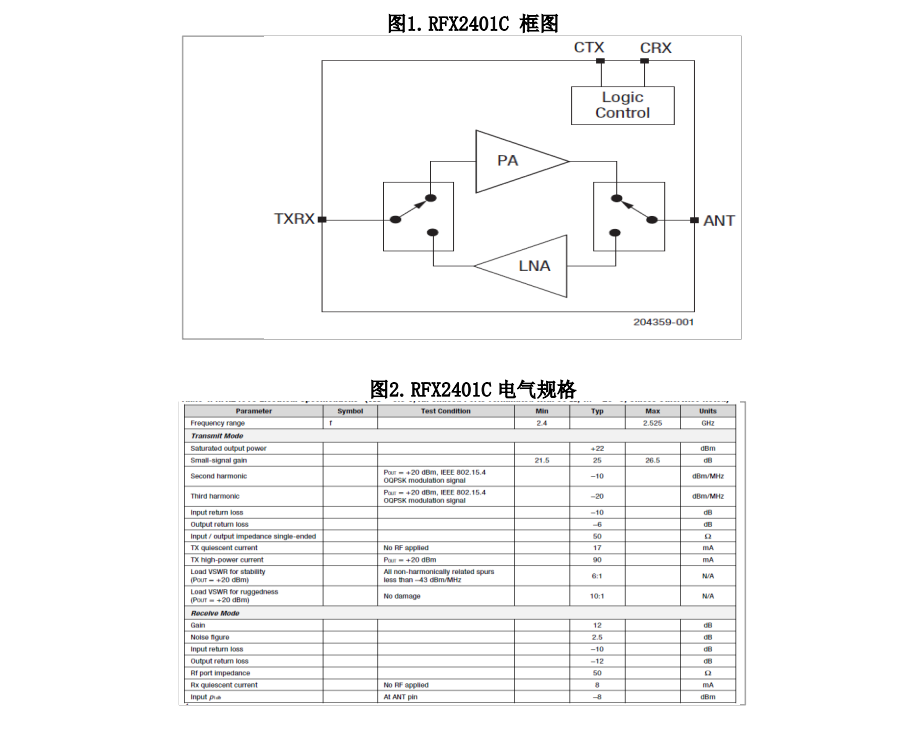

2.1.1 下面是 RFX2401C 规格书上列的一些指标

从上面的规格书中可以看出，RFX2401C 可以实现如下功能：

1. 在发射模式下，实现最大+22dBm 的输出功率。

2. 在接收模式下，实现+12dB 增益输出。

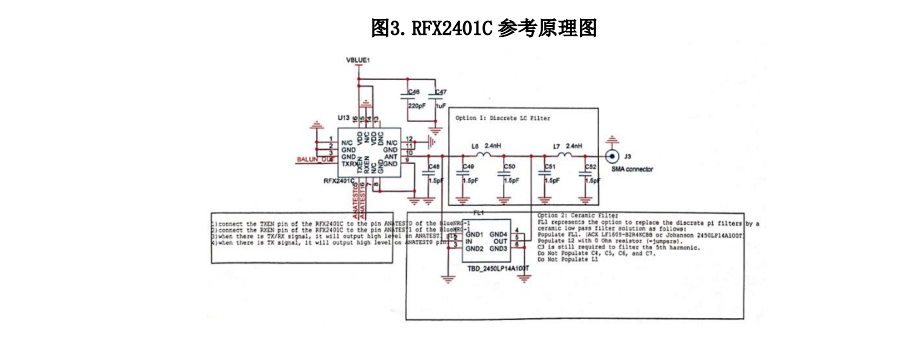

2.1.2基于 RFX2401C 的原理图设计

2.1.3基于 RFX2401C 的软件配置

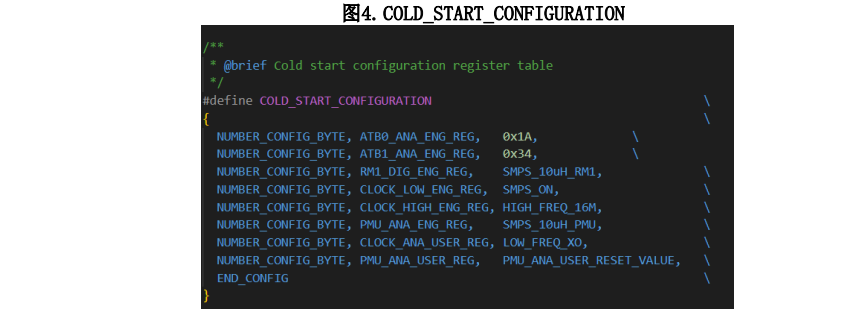

在文件 system_bluenrg1.c 里，修改如下代码：

注意：

1) 当有 TX / RX 信号时,它将在 TEST1 pin 上输出高电平。

2) 当有 TX 信号时,它将在 TEST0 pin 上输出高电平。

2.2BlueNRG-LP+ RT201

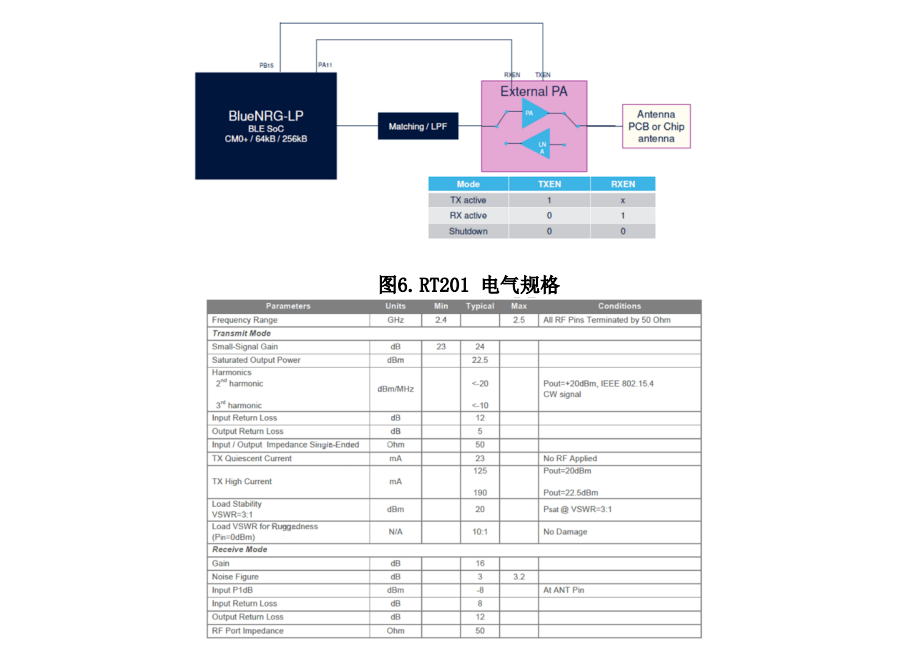

2.2.1 下面是 RT201 规格书上列的一些指标。

从上面规格书可以看出，RFX2401C 可以实现如下功能：

1) 在发射模式下，实现+24dB 增益输出。

2) 在接收模式下，实现+16dB 增益输出。

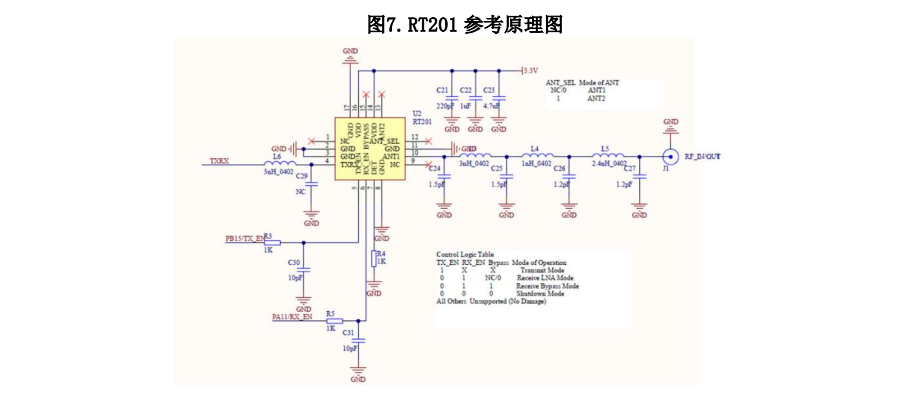

2.2.2 基于 RT201 的原理图设计

2.2.3基于 RT201 的软件配置

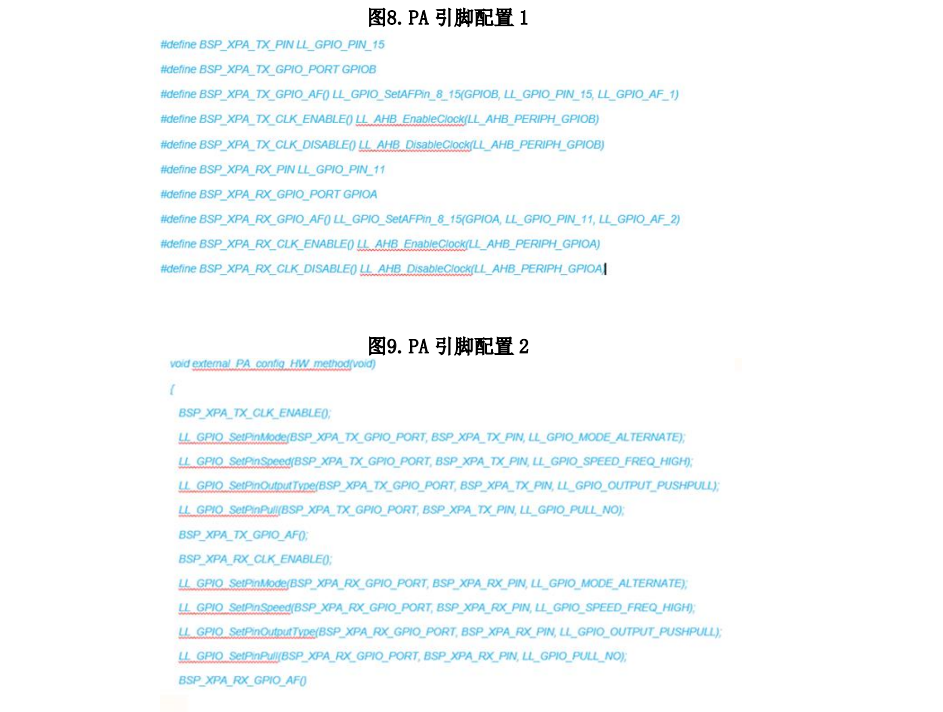

下面是相关软件配置：

注意：

1) 当 PB15 为高电平，PA11 为高电平的时候,RT201 处于 TX 模式。

2) 当 PB15 为低电平，PA11 为高电平的时候,RT201 处于 RX 模式。

3. 如何实现 WIFI 和 BLE 共用一个天线

3.1.规格书描述

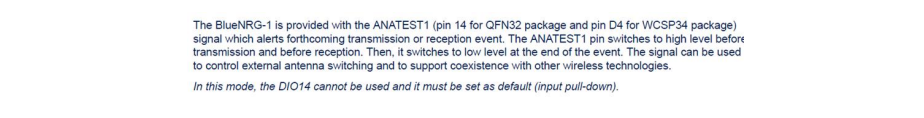

从数据手册中,我们可以得到以下信息：

BlueNRG-1 提供了 ANATEST1(用于 QFN32 封装（PIN 14）和 WCSP34 封装（PIN D4）), 它可以提醒未来的发送或接收事件。在发射之前, ANATEST1 pin 切换到高电平并持续大约 18us,在接收前持续约 10us。然后,它在事件结束时切换到低电平。该信号可用于控制外部天线切换,支持与其他无线技术共存。

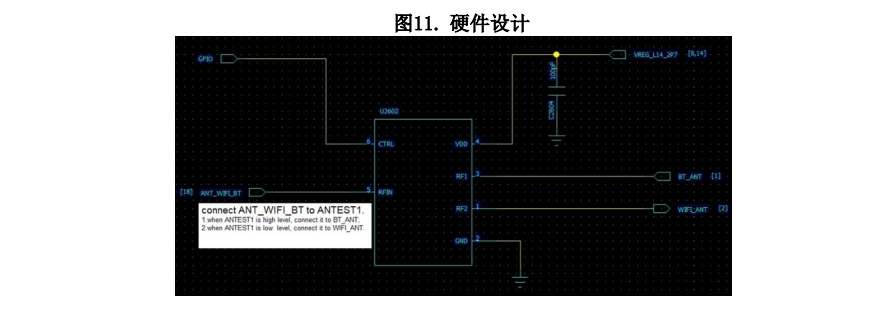

3.2. 硬件设计

3.3. 软件配置

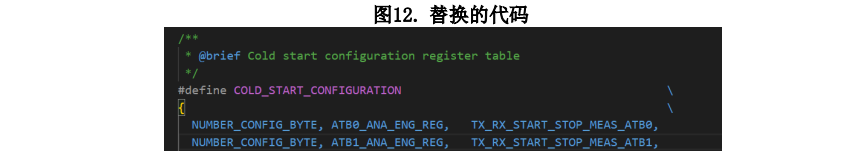

您可以通过将 system_bluenrg1.c 中的部分代码替换为下述的代码来启用 TX/RX 测试信号:

3.4.BlueNRG-2 GPIO 选用注意事项

4. 小结

关于外加 PA 的实现，本文以 RFX2401C 和 RT201 为例进行硬件和软件配置的说明；关于 WIFI 和 BLE 共用一个天线，本文以 BlueNRG-1 为例进行硬件和软件配置的说明，希望通过以上的例子能够给客户在相关应用场景的设计提供一个参考。

完整内容请点击“阅读原文”下载原文档。
