台积电分红曝光：给员工打7折
来源:半导体圈子发布时间:2023-05-302384浏览
询问 AI
1 台积电分红曝光：给员工打7折台湾地区《经济日报》5月30日消息，多位台积电员工昨（29）日在网络论坛爆料，首季分红奖金昨日入帐，平均金额较去年第4季打约七折。对此，台积电未评论相关传闻。
据了解，台积电每一季发放奖金，按惯例均与公司每季获利表现连动。先前有台积电员工爆料，公司发信通知首季分红金额季减40%以上，引发外界诸多议论。但据调查，当时应该是每季发放的业绩奖金，且并非所有员工都收到通知，当时台积电也不评论该传闻。
台积电先前已公布今年首季税后纯益约2,069亿元，季减30%、年增2.1%，每股纯益为7.98元，业界认为，由于台积电的每季业绩奖金一贯跟随该季获利连动，因此同步季减少符合常理。
按照台积电过往惯例，台积电年度员工业绩奖金与酬劳（分红）总额的半数是员工业绩奖金于每季季后发放，而另外半数酬劳（分红）则固定在7月发放，台积电员工通常在7月可领较大包的前一年分红。
台积电去年获利创新高，今年2月14日董事会核准九项重要决议，包含核准去年员工分红总额新台币1,214亿400万元（月人民币281亿元），分红总额同步创新高、6月6日召开股东常会等项目。
赞助商广告展示
今年台积电技术论坛上，揭露了2nm后的发展路径图，特殊制程和先进封装将扮演更重要角色。
今年下半年，台积电将开始用3nm制程为苹果制造芯片，接下来2nm制程也将在2025年推出。但随着半导体线宽微缩越来越逼进物理极限，台积电还能继续维持高速成长，甩开对手吗？
后摩尔定律时代局势大变对台积电的长期投资者来说，另一个挑战是，数十年来推动半导体产业前进的摩尔定律，效用似乎逐渐降低。过去，半导体产业每隔一段时间，生产同样数量电晶体的成本就会下降一半，但近几年半导体设备越来越贵，每片晶圆的售价不断升高。
5月11日，台积电在技术论坛上，对许多未来发展的关键问题给出了答案。在后摩尔定律时代，台积电会持续高速成长，但从材料、技术到市场，都将出现重大改变。
台积电总裁魏哲家在开幕演讲里明示改变将至。他说，虽然台积电努力降低成本，但俄乌冲突让台积电花比原本高6~7倍价格，才能买到生产晶圆用的氖气；他半开玩笑地说：“你们老板的脑海里马上会想，这小子是不是想涨价！”魏哲家也提到，线宽微缩技术的空间已经越来越少，1台用来生产高阶芯片的EUV（极紫外光曝光机），“价格可以盖两百栋房子”，这是他十几年前想不到的。台积电用600美元把芯片卖给客户，做成服务器后，却得花20万美元买，价值增加了330倍。

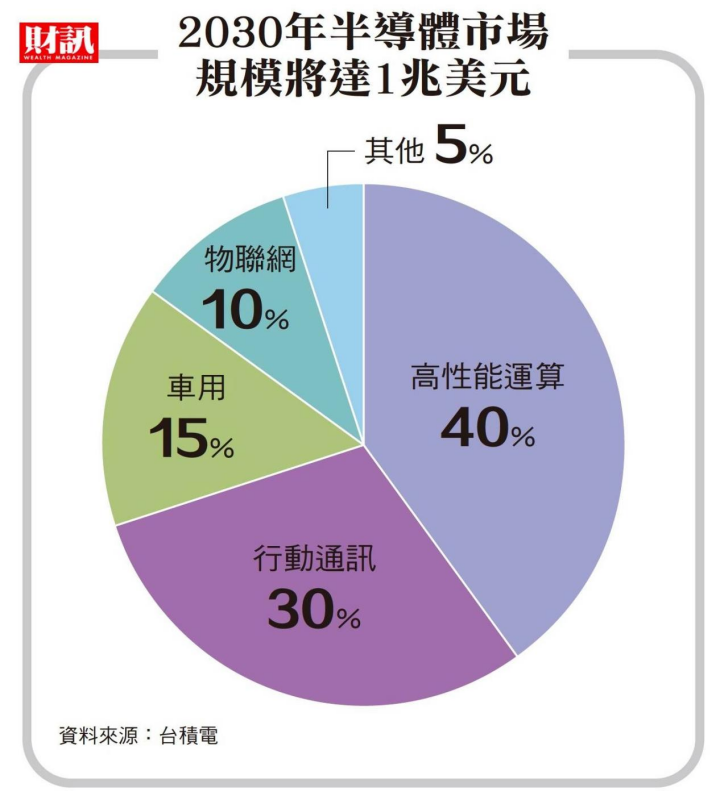

会中，台积电打出一张投影片。根据台积电的估算，2030年时，全球半导体产值将达1兆美元；这个数字相当惊人，因为根据美国半导体产业协会估计，2022年时，全球半导体产业规模为5741亿美元，意指未来7年，半导体产业还会再成长超过7成。

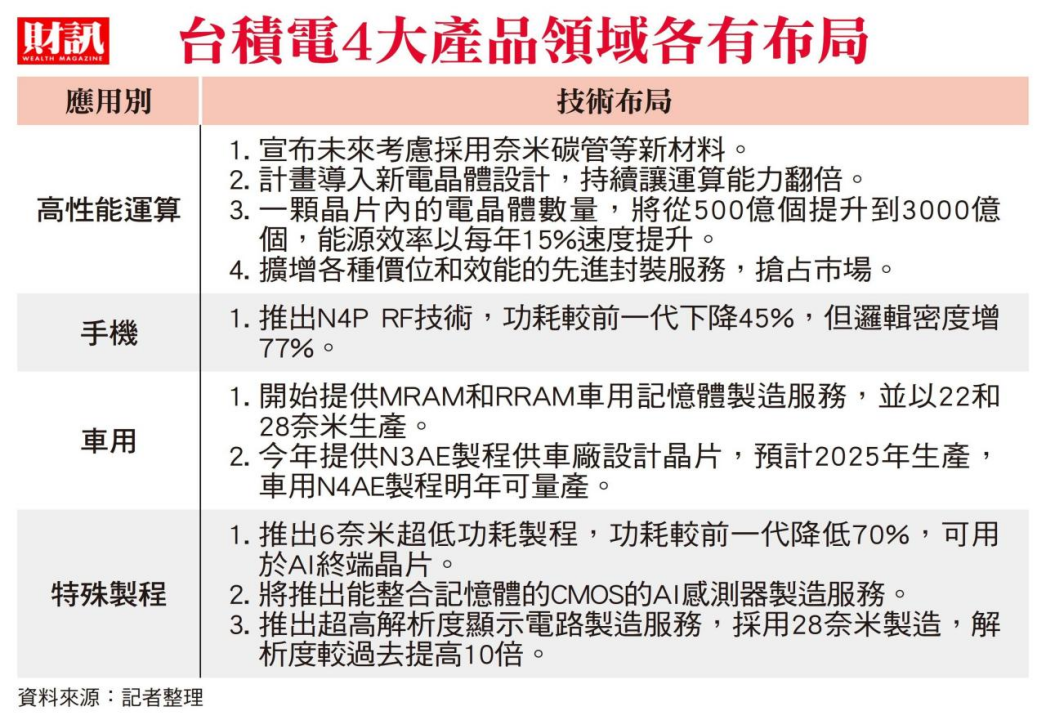

台积电预期，未来需求最大的是高性能运算，其次是行动通讯，不过这两种应用的占比和现在差不多，分别为4成和3成；但车用芯片的占比则将翻扬1倍，占市场需求的15%，物联网也将占有整个市场10%的需求。
在这次大会中，台积电也揭露了2nm之后的发展路径。台积电的专家介绍一种称为CFET的新型电晶体结构，改用这种新设计，台积电可以在同样的面积生产出两层电晶体结构，运算效能马上多出1倍。同时，1nm以下，硅的限制越来越大，就要改用纳米碳管、二维半导体材料来制造芯片，虽然还要一段时间，但半导体材料发展将出现新的转折。
魏哲家强调，半导体要继续进步，除了架构要改变，更需要产业上下游的合作。这次会议中，台积电展示了新版的3D封装技术，原本台积电的先进封装技术可分成SOIC、CoWoS和InFO 3种，现在这3种技术都分别演化出高性能版和平价版，而且每1种台积电都能独立完成制造、封装、测试。
台积电副总张晓强表示，这是技术发展的需要，因为发展AI芯片，除了要求提升能源效率、降低耗电率，同时还需要芯片和存储器的高速整合。像ChatGPT等AI应用，都需要计算巨量参数的变化，逻辑芯片透过先进封装整合存储器，需求相当强劲。
节省能源先进制程关键点至于摩尔定律未来是否能持续？张晓强表示：“以前大家理解摩尔定律的时候，是在单一的芯片上看摩尔定律，将来摩尔定律是要在系统阶层上面，你如果把先进封装算进来，摩尔定律的经济效率还是存在的。例如在资料中心，你把今年运算用的芯片，从5nm搬到3nm，光省下的电费就足够支付你所有芯片的更新。”换句话说，能节省多少能源，是驱动先进制程发展的关键。
台积电在董事长刘德音（左1）支持下，过去几年不断兴建新厂。今年5月，三星电子会长李在镕和特斯拉执行长马斯克单独会面，外界解读是为争夺车用自驾芯片商机。台积电也在这次大会上，公布两种车用芯片的新制程N4AE和N3AE；台积电表示，过去车用芯片鲜少采用先进制程，由于车用芯片验证时间长，现在车厂已能用4nm和3nm技术来设计车用芯片，等到明后年车用4nm和3nm制程上线，马上就能生产先进车用芯片，明显要阻断三星靠车用芯片超车的计划。
介入存储器领域踢馆三星与此同时，台积电也大力投资特殊制程，在日本等地建立12到28nm成熟制程新厂。台积电资深处长刘信生比喻，就像人有眼耳鼻舌身意等感知能力，制造这些感测芯片都要靠特殊制程，因此从2017年到2022年，台积电特殊制程投资的年复合成长率超过4成，而现在到2026年，特殊制程产能还要再增加5成。
这些特殊制程的投资，很多是用来创造更先进的感知能力。刘信生解释，像智能车、机器人需要更多的摄影镜头，这些镜头和拍照用的手机不同，要能看到人看不到的讯号，或是未来的镜头感测元件里，还可以加上AI逻辑运算，让AI可以普及到终端装置上，甚至台积电也用28nm制程制造显示器控制电路，这些用在AR装置上的新型显示器，解析度可达4000PPI，这足以把1台4K显示器放进你的眼镜。
现在，台积电也用22、28nm制程制造MRAM和RRAM存储器，供智能车使用，当三星想用车用芯片攻进台积电擅长的逻辑领域，台积电也把影响力延伸至三星擅长的存储器领域。今年开始，先进封装和特殊制程都将扮演比过去更重要的角色，而从台积电产能增加的速度看来，新一轮半导体产值的大成长正刚刚开始。
台积电为2纳米节点增加两个变体，英特尔会赶上吗？根据台积电在加利福尼亚州圣克拉拉举行的 2023 年北美技术研讨会上提供的详细信息，台积电的 2 纳米芯片制造工艺（广为人知的 N2）有望在 2025 年投产。中国台湾的大型晶圆厂还将在 2026 年为其 N2 技术添加两种变体：具有背面供电的 N2P 和用于高性能计算的 N2X。
N2 及其变体将成为台积电第一个采用环栅 (GAA) 晶体管（台积电称之为纳米片晶体管）的制造节点，以提高逻辑、SRAM 和模拟电路的性能、能效和晶体管密度.GAA 技术有助于降低漏电流，因为栅极存在于通道的所有四个侧边。此外，GAA 晶体管提高了调整通道宽度的能力，以实现更高的性能或更低的功耗。

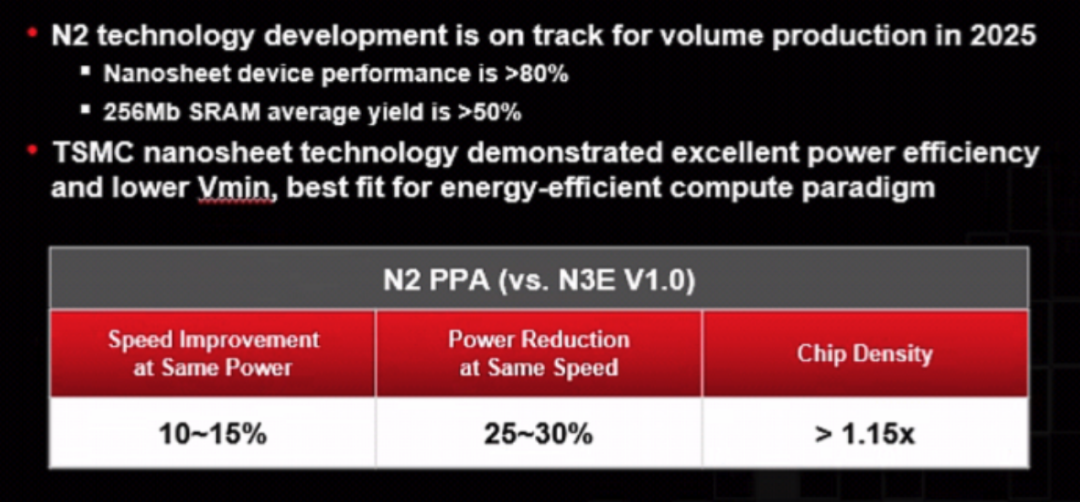

两个 N2 变体的发布是研讨会最突出的亮点之一。来源：台积电在座谈会上，台积电声称其新型纳米片晶体管已达到 80% 的目标性能规格，而 256-Mb SRAM 的平均良率目前超过 50%。而半导体代工厂还有两年的时间来改善这些数字。
据台积电称，N2 将在与 N3 相同的功率下提供 10% 至 15% 的性能提升，或者在相同时钟下将功率降低 25% 至 20%。该工厂还声称，对于包含逻辑、SRAM 和模拟的混合芯片，N2 的密度将比 N3E（N3 制造节点的增强版）高 15%。

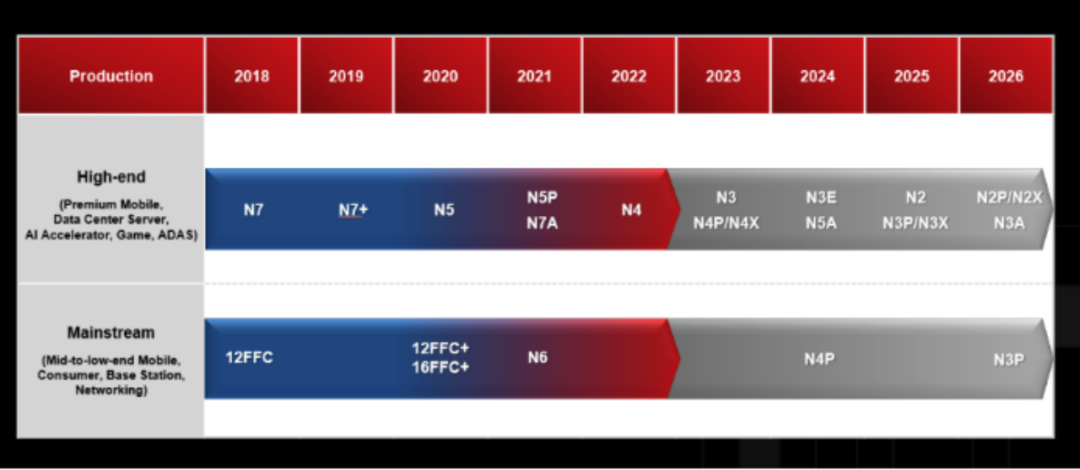

座谈会主要提供了去年公布的N2工艺节点的细节。来源：台积电虽然有关台积电 N2 技术的细节已经流传了一段时间，但随着这项先进的制造技术延伸到 2026 年，有关 N2 制造节点的两个新版本的公告是最新的。开始研究 2 纳米芯片制造的台积电2020年的工艺，多年来一直不懈地追求这一尖端芯片制造技术。
以下是有关 N2 制造节点变体（N2P 和 N2X）的一些详细信息，它们预计将于 2026 年投入生产，并且在这些节点上制造的芯片可能会在 2027 年到货。
N2P制造节点早些时候，当台积电宣布采用纳米片设计的 N2 生产计划时，它发誓要在未来的版本中增加背面供电；该版本的 2 纳米制造被命名为 N2P。就像英特尔和三星分别采用的PowerVia和BSPDN制造技术一样，将晶体管夹在供电网络和信号网络之间，以提高晶体管性能并降低功耗。
背面供电通过将电源轨移至背面来分离 I/O 和电源布线，解决了后端线路 (BEOL) 中过孔电阻升高等挑战。因此，当芯片制造商一直在与芯片供电电路中的阻力作斗争时，背面供电可提高晶体管性能、降低功耗并消除数据和电源连接之间的一些潜在干扰。
Applied Materials 估计背面供电有助于减少 20% 到 30% 的逻辑单元面积。尽管台积电尚未提供有关 N2P 技术的任何细节，但发表在AnandTech上的一份报告称，背面电源轨可以带来两位数的晶体管密度改进和个位数的效率提升。
N2X制造节点台积电还在准备 N2X，这是一种为高性能计算 (HPC) 设备量身定制的制造工艺，例如需要更高电压和时钟速度的高端 CPU 和 GPU。N2X 将在 N2P 之后出现，因此有关 HPC 应用程序的这种 N2 变体的信息更加稀缺。
英特尔会迎头赶上吗？
在这里值得一提的是，英特尔在其 20A 工艺上遵循类似的 2 纳米制造工艺轨迹，该工艺还采用背面供电技术。英特尔计划在2024年底将其2nm PowerVia制程节点推向量产，如果这家位于加州圣克拉拉的芯片制造商能够成功执行这一计划，它将在实施晶背供电传输的竞赛中超前台积电近两年。然而，考虑到英特尔在执行先进制程节点方面的发展记录，以及其于获得ASML最新的EUV微影设备方面的挑战，能不能做到这一点仍有待观察。尽管如此，除了三星，台积电在纳米竞赛中也出现了第二家竞争对手。来源：半导体产业纵横
