京东方、天马、维信诺出席SID 2023并发表演讲

BOE（京东方）董事长陈炎顺出席SID开幕剪彩 并致辞京东方创新生态论坛

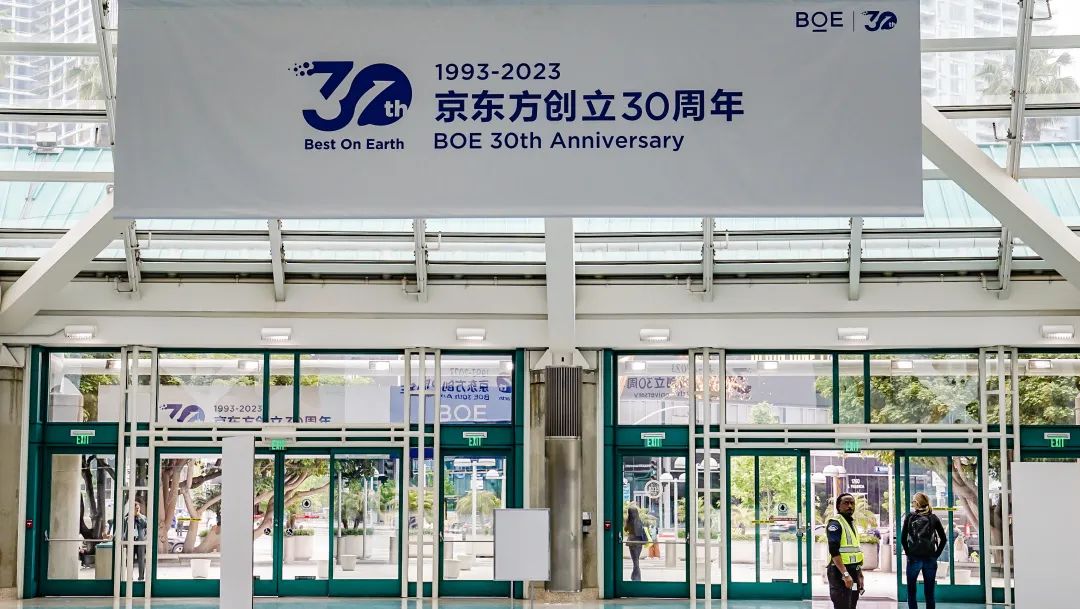

美国时间5月23-25日，被誉为显示界“奥斯卡”的2023国际显示周（SID Display Week 2023）在美国洛杉矶召开，BOE（京东方）董事长陈炎顺、总裁高文宝应邀出席本届SID展览开幕剪彩仪式。

同期，京东方还举办了“定义未来—京东方创新生态论坛”SID特别活动，以领先的显示技术献礼公司创立30周年。京东方董事长陈炎顺出席活动并致辞，分享了京东方30年的耕耘历程和显示行业未来发展的思考，在现场引发高度关注和热烈反响。

守望60余年，见证行业跨越式变迁

作为全球显示行业的顶尖盛会，SID在今年迎来了她第61个生日。

60多年里，SID见证了全球显示产业的跨世纪巨变，搭建了从技术、材料、设备到应用全方位的显示产业交流合作平台，为前沿显示技术的市场化、产业化发挥了重要作用。

回顾产业的发展变革，陈炎顺表示：“60多年间，全球显示产业经历了多轮变迁，从CRT到PDP、TFT-LCD，再到OLED及MLED；从单一的图像显示到集成显示、触控、指纹识别等功能于一体的屏幕功能升级；从厚重且只能黑白显示的CRT电视到轻薄、色彩绚丽的大尺寸平板电视，60年的时间，全世界见证了显示产品在技术、功能、形态，甚至上游材料方面翻天覆地的变化。一路走来，我们从未止步不前！”

如今已成为全球显示行业引领者的京东方创立于30年前的春天，如同一颗中国显示产业崛起的种子开始萌芽生长。

京东方董事长陈炎顺分享到:“30年来，我们经历了全球产业发展的风起云涌，一直调整着前进的姿势与步伐，也作为榜样激励过其他友商和伙伴前行。”

30年来，京东方从一家仅有6000万元规模的电子元器件公司，成长为年收入超千亿元的国际化物联网公司；从拥有1万余名员工的地方企业，发展为现在员工总数达10万人的全球化物联网创新企业；从破局“少屏”困境，投建中国大陆首条5代线、6代线、10.5代线到相继布局17条领先的半导体显示生产线，带领着中国显示产业实现从0到1的全新突破。

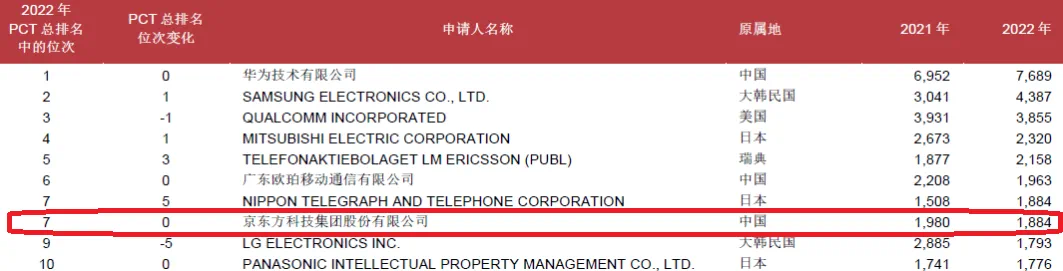

在令人艳羡的成长轨迹背后，是京东方始终对技术的尊重和对创新的坚持。

陈炎顺表示：“京东方成立至今始终秉持‘没有疲软的市场，只有疲软的心态和疲软的产品’发展理念，以及尊重技术、坚持创新的做事态度。京东方视‘持续创新’为公司长久发展之根本，严格要求自己要具备‘站在月球看地球’的视野和远见，并通过‘持续创新’把握发展机遇，助力产业健康发展。一路走来，我们始终坚定从容。”

2014年京东方第一次参加Display Week活动，至今已是第10年。

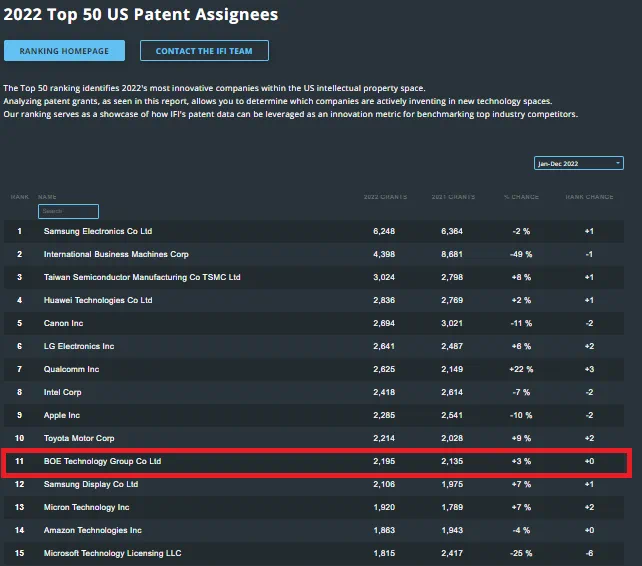

10年见证了京东方与全球显示行业顶尖盛会SID相识的缘分，也见证京东方围绕“屏之物联”战略阔步转型、开启万物互联时代高质量发展的步伐。10年来，京东方不仅在业内取得了瞩目的成绩，并于2020年成为中国大陆首家斩获SID DIA大奖的半导体显示企业。

不仅如此，京东方还发布了中国半导体显示领域首个技术品牌（ADS Pro、f-OLED、α-MLED），积极通过模式创新，推动行业“技术+品牌”双价值驱动发展。取得成绩的同时，京东方也积极推进自身转型发展，2021年在业内创新发布了“屏之物联”发展战略，致力于通过“集成更多功能、衍生更多形态、植入更多场景”，让屏幕充分融入人们身边的各种细分场景，创造价值，赋能增长。

“从数字来看，61+30+10等于101。‘一百零一’有着‘美满如意’的寓意，也象征着一个崭新的开始、全新的起点。我相信，这个蕴藏着对未来美好期许与憧憬的数字，也预示着我们将成功开启下一个百年征程！”

陈炎顺表示，“创新”是科技产业永恒不变的主题，唯有创新，公司方能致远，才能永葆活力；“绿色”是我们显示产业对颜色的终极追求，万物源于自然又将回归自然，绿色发展就是我们对大自然最温柔的呵护。物联时代，显示必将无处不在，“开放、合作、创新”是我们产业人拥抱未来世界所应有的态度。“开放创新、绿色共赢”，京东方愿张开双臂诚挚欢迎所有朋友们，共建全球产业新生态，共谱合作共赢新篇章，携手奔赴一段充满憧憬与希望的新征程！

天马董事长彭旭辉：共创显示产业新发展

当地时间5月23日，国际信息显示学会(Society for Information Display, SID)主办的Display Week 2023在美国洛杉矶会议中心隆重开幕。

天马董事长彭旭辉受学会邀请出席大会，发表了《New Trends and Tianma Strategies for the Display Industry》的开幕演讲，和与会嘉宾分享了对未来显示市场发展的九大趋势与转折的预判，以及天马对此的策略布局及进展。

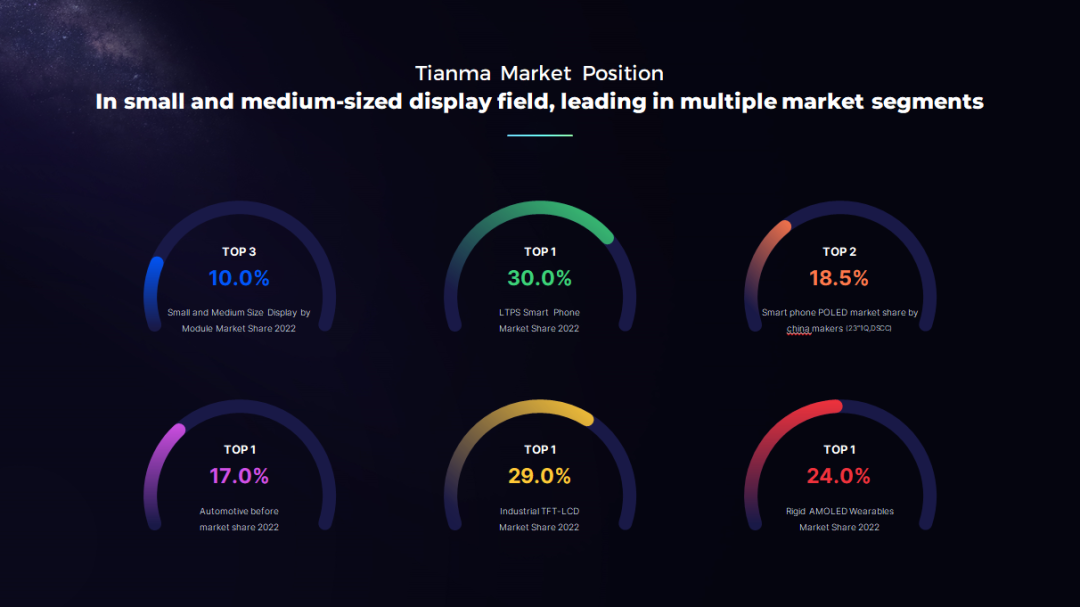

天马前进的步伐见证了整个显示产业的迭代升级，凭借不断丰富、完善的产线布局以及对技术的持续深研与创新，天马已形成了从无源、a-Si、LTPS、IGZO、OLED到Micro-LED的中小尺寸全领域主流显示技术布局。

四十年的磨砺铸就了天马不断突破的勇气和智慧，四十岁的天马依然马不停蹄，不断自我突破。2022年，天马投建自己的第一条高世代产线——第8.6代新型显示面板产线（TM19）与新型显示模组产线（TM20）。TM19是市场上少数以中小尺寸产品为主力市场的高世代产线，凸显了天马独特的差异化布局。在与主流量产技术并肩前行的同时，天马还积极谋篇布局下一代显示技术Micro-LED，投建试验线，书写在短中长期发展的无限潜能。

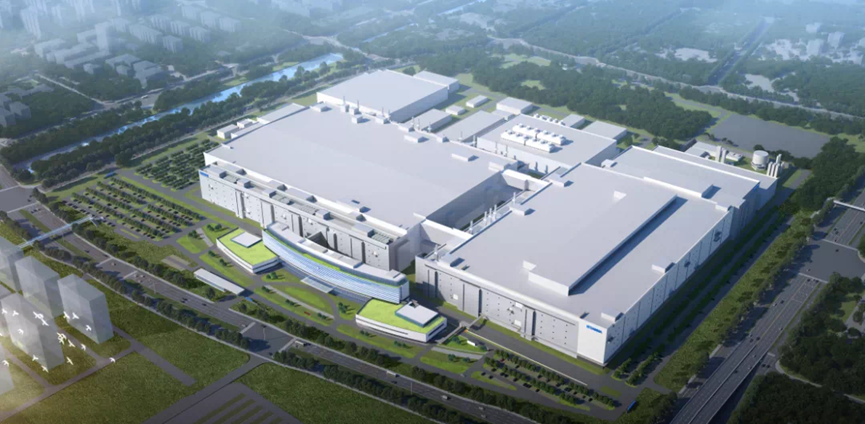

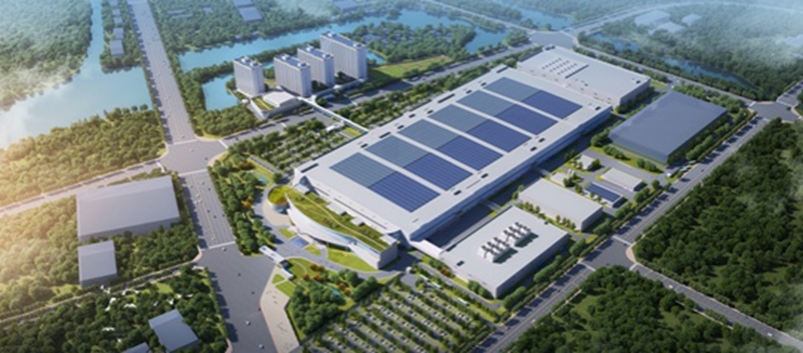

TM19、TM20展示图

拥抱发展趋势，迎挑战寻机遇

全球显示产业经过数十年的发展，历经多次技术升级、产品迭代，屏幕已成为信息交互的主要端口，并融入人类生活的各个场景。面对目前数字经济发展的新机遇，彭旭辉分享了对未来显示产业发展的看法，及天马对此的策略布局。

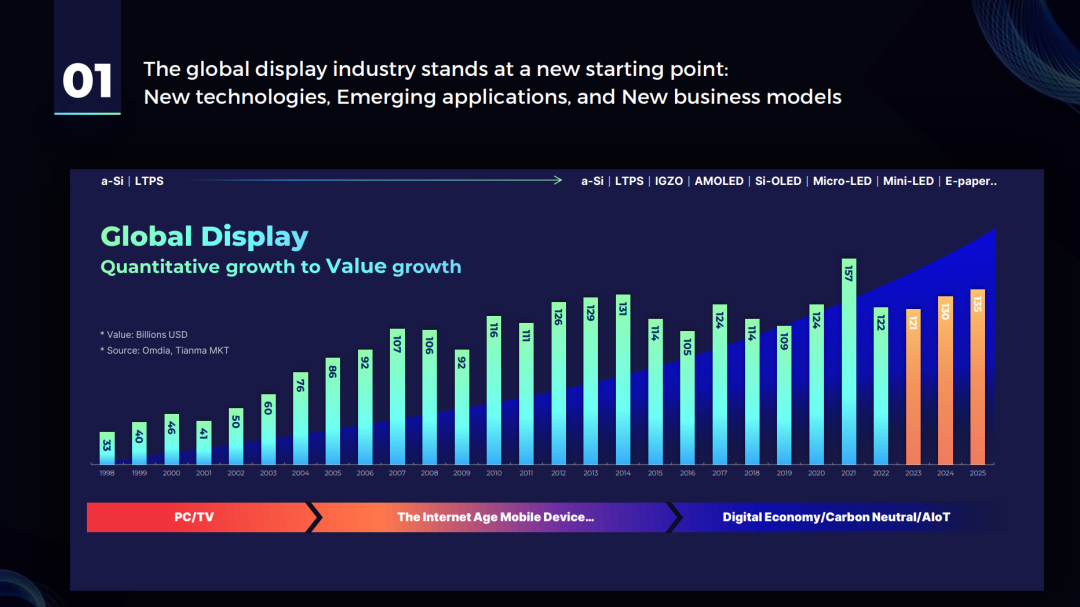

显示产业将迎来新的“质变”机遇

源起TV/PC的发展，兴起于智能手机显示，如今，显示产业伴随着AIoT与数字经济的快速发展，以及应用终端的多元化、功能需求的多样化, 已进入到多元技术并存发展的阶段。天马观察到显示产业将有望通过产品更新、技术升级和创新的商业模式，在未来实现质的飞跃。为了迎接数字经济时代带来的机遇，天马制定了新的战略“2+1+N”战略，全面提升市场竞争力。

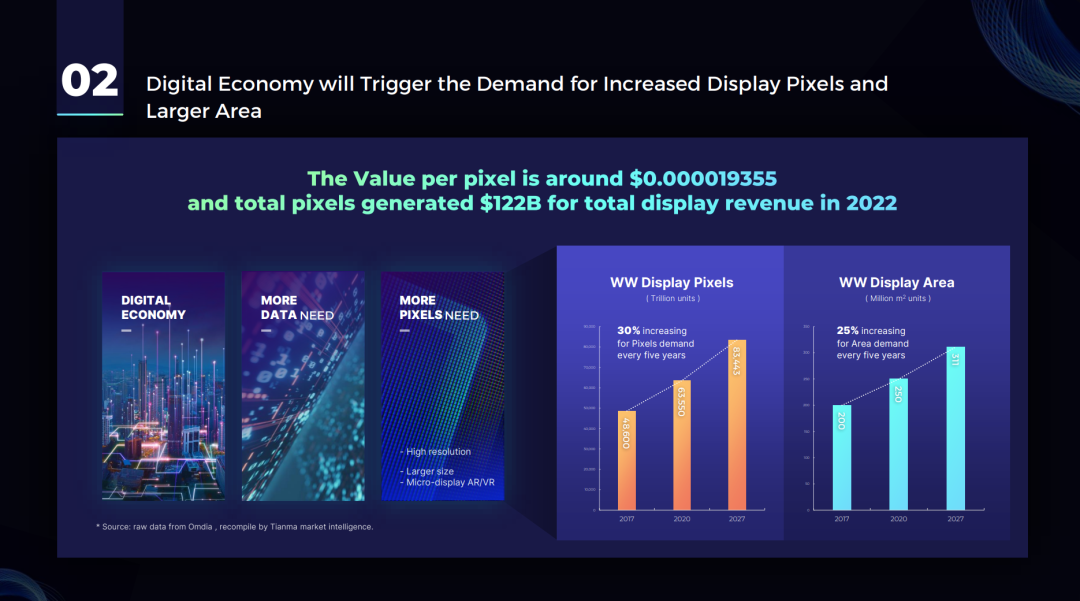

数字经济将刺激高分辨率与更多显示面积需求

随着数字经济的蓬勃发展，人机交互越发频繁，为了追求更精细的显示画质及更大的屏幕尺寸，市场对于高分辨率与显示面积将提出更高的要求，将推动显示技术的不断升级与创新。

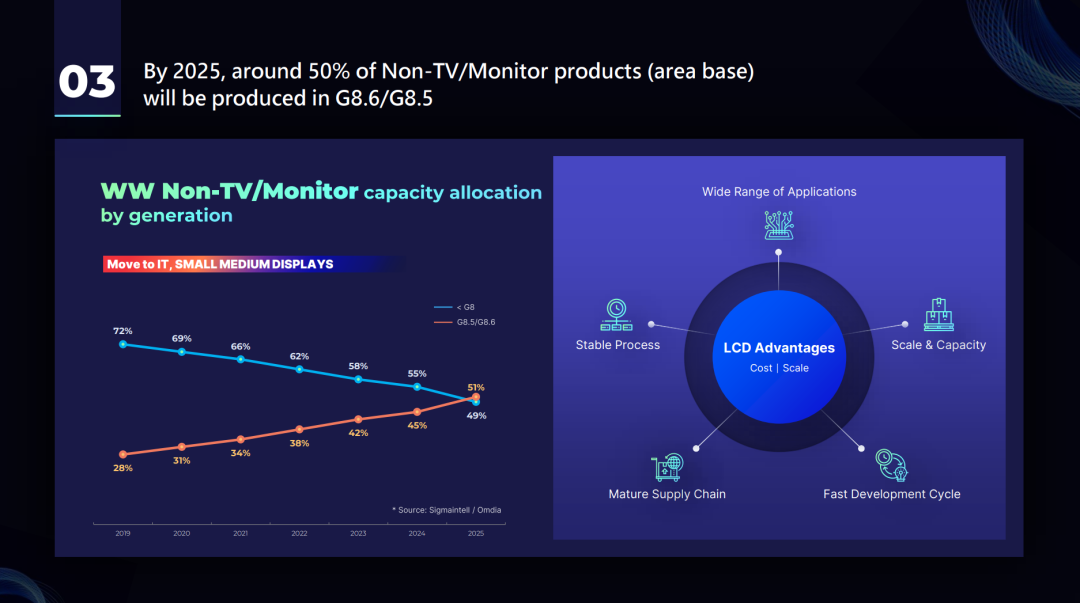

G8.5/G8.6产线将成为中小尺寸产品的主力产线

预期到2025年后，笔电、平板等中尺寸IT产品转由G8.5及以上高世代线生产的比重将超过50%，并逐年递增。而LCD技术由于其成本及规模的优势，依托成熟的供应链体系与生产工艺，以及更短的开发周期，仍将是中尺寸产品领域的主流显示技术。

天马积极优化产线配置，投建G8.6高世代产线，以中小尺寸多元化领域为目标市场，将有效支持市场的多样化需求。

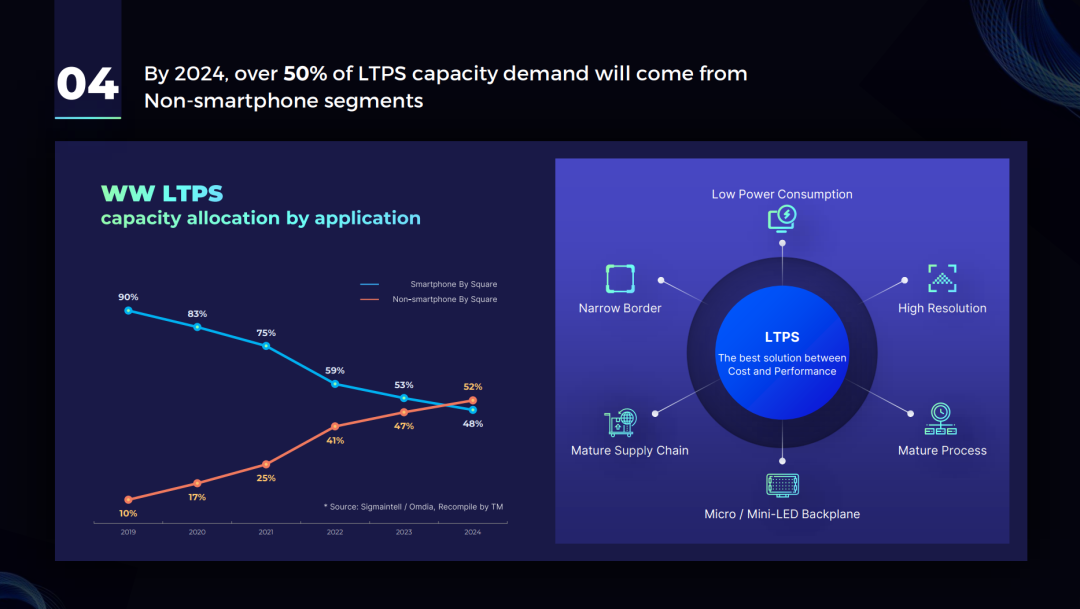

LTPS在中尺寸市场需求快速增长

LTPS以其窄边框、高分辨率、低功耗等方面的优势，目前在IT、车载等中尺寸应用市场的需求正快速增长，同时其又可开发为Micro-LED背板使用，更具长期发展潜力。

天马将继续延续在LTPS技术上的优势，积极向IT和车载市场进行多元化转型，驱动下一波LTPS成长动能。

OLED在智能手机领域渗透率将超过50%

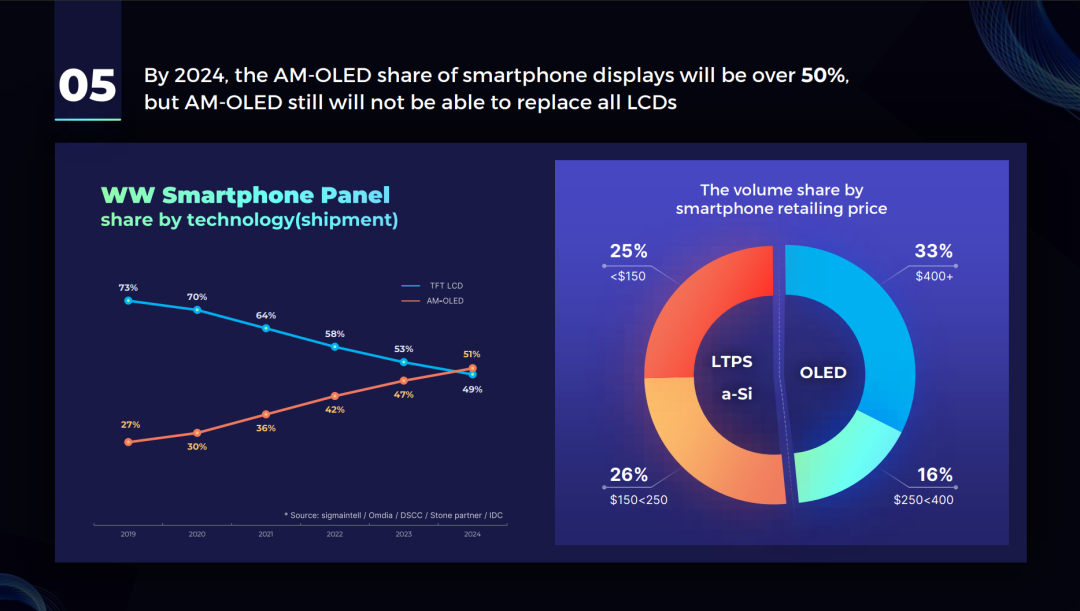

预期在2024年，OLED在智能手机的渗透率会超过50%，成为中高端智能手机市场的主流选择，单价250美元预计将成为分水岭。不过，从成本因素考虑，OLED要完全渗透所有的手机市场还是很有挑战。

针对智能手机市场呈现出的LCD、OLED技术长期并存的格局，天马将持续加大技术投入与优化产线布局，全面支持客户全产品线的需求。

LTPO技术后续市场看好

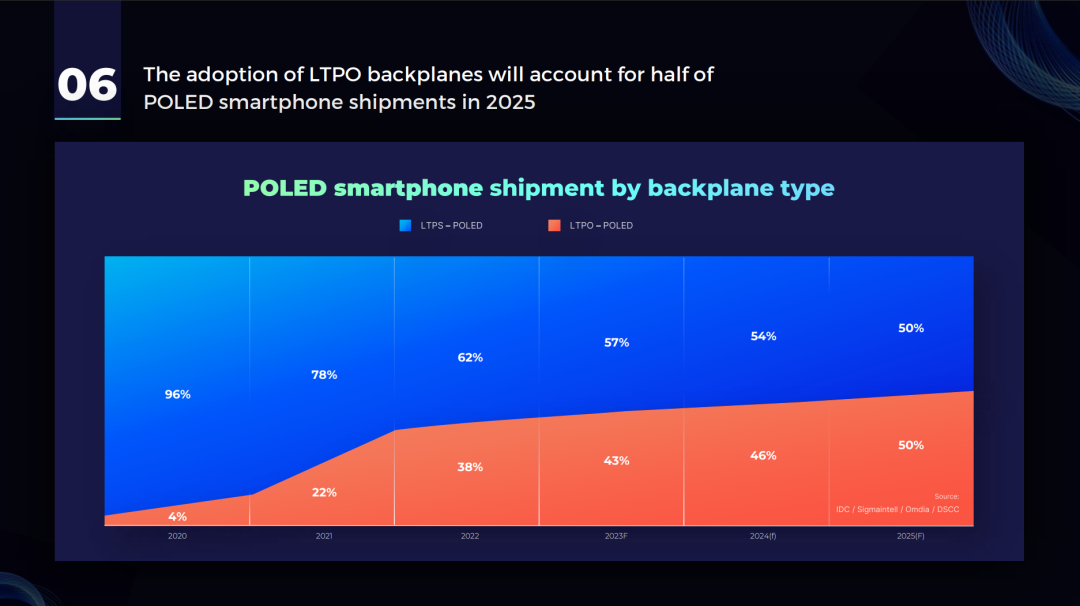

具有低功耗与刷新率自适应特性的LTPO技术将在未来几年加速成长，将逐渐由旗舰高端往中阶产品渗透，预期到2025年，其出货量将占整体POELD 出货量的一半。

基于此，天马新柔性OLED产线TM18 将配置更多HTD 产能以对应产品发展的趋势，同时还将引入CFOT、MLP、折叠等更多先进技术，对智能手机市场进行全覆盖。

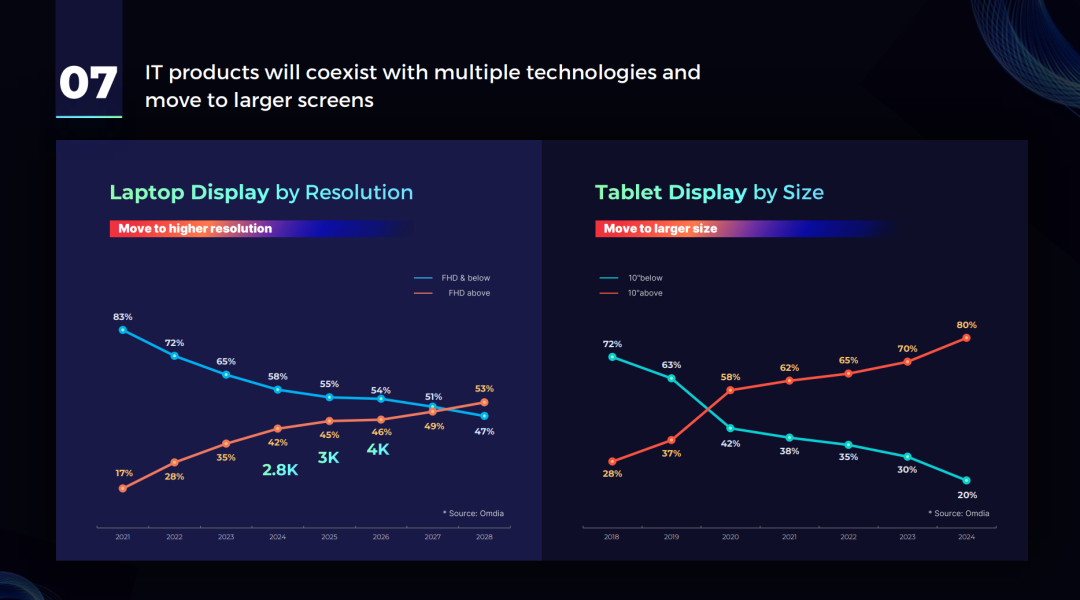

IT产品规格将全面升级

在数字化转型的推动下，IT产品如笔记本、平板、显示器等将在技术和规格上全面升级，从更大尺寸到更高分辨率、更高刷新率，都将呈现出更广阔视野和更高品质的趋势。

天马首先以LTPS切入中高端IT市场，后续随着G8.6产线投产，将提供a-Si、IGZO、 LTPS等多元技术显示解决方案。

先进车载显示技术快速发展

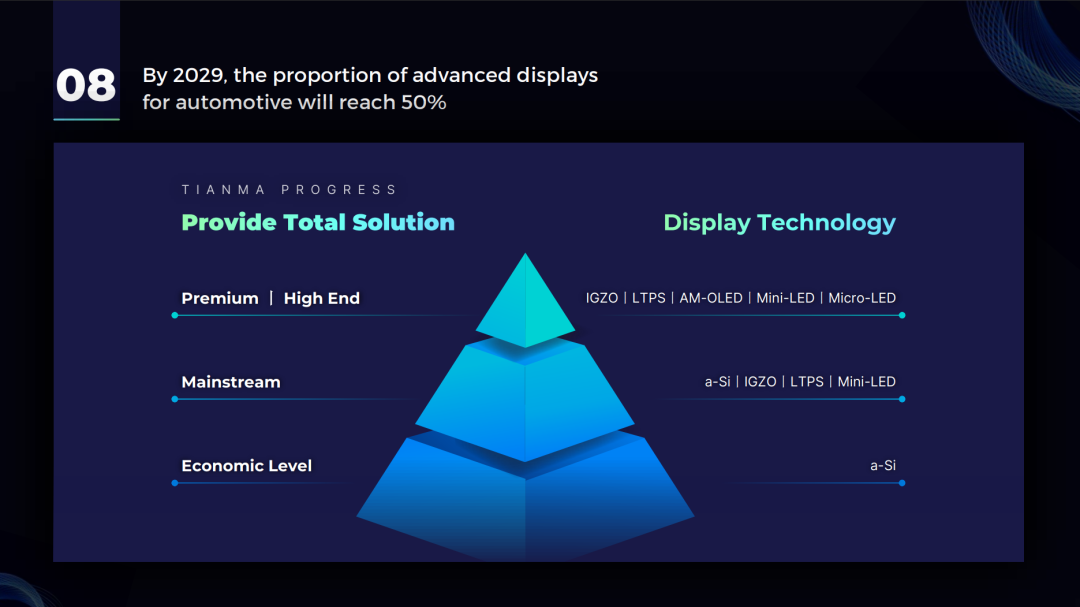

作为人车交互的重要界面，智能座舱的快速发展与演进将大幅刺激车载显示市场的需求增长及技术升级。据预测，到2029年左右，搭载LTPS、IGZO、Mini-LED、OLED、Micro-LED等显示技术的车载屏幕占比将不断提升。

天马深耕车载领域近30年，在车载前装显示和仪表显示市场已连续三年保持全球出货量第一。目前正积极推动车载LTPS、车载大屏业务快速增长，提高车载Mini-LED产品竞争力，同时着力布局OLED资源，并重点推进Micro-LED技术在车载领域的应用。

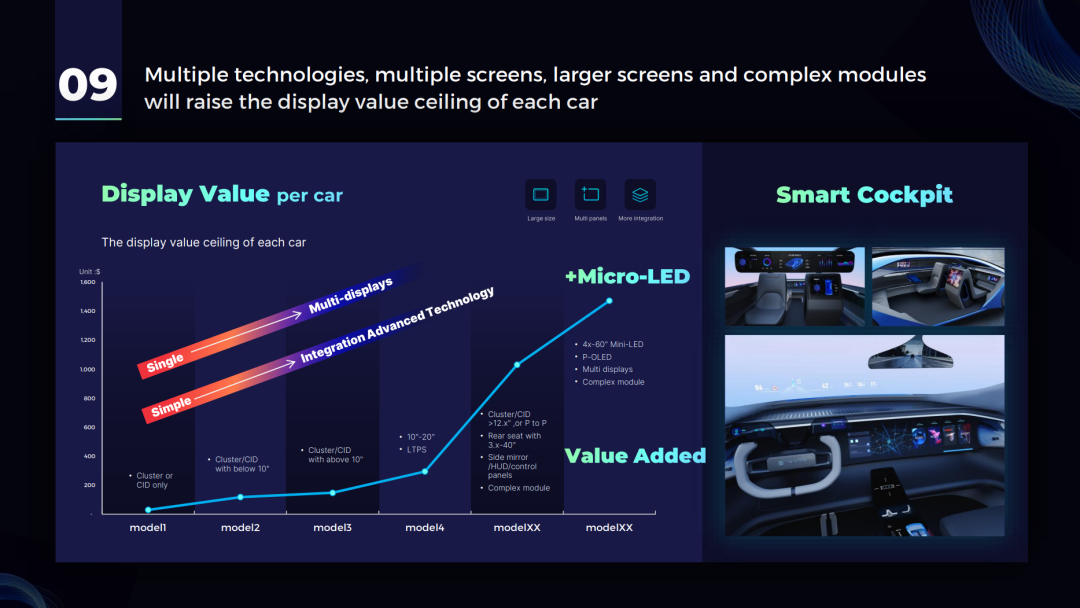

车载显示整体方案的升级将不断拉升价值成长空间

有别于其他应用市场，车载显示有着“一车多屏”的特点，从简单模组到复杂模组，同时可以采用搭载不同显示技术的各类屏幕进行多屏配置，行业的定制化程度较高。这也是天马在车载显示领域未来的发展方向，持续以创新的产品和领先的技术为客户提供更加优质、一站式定制化的显示解决方案。

展望未来市场，机遇与挑战并存，虽然面临诸多的不确定性和经济周期波动，但天马将毫不动摇地践行企业的永续发展和社会责任。同时，将在产品附加价值提升、技术创新、商业模式创新和生态链合作等方面进行更多的探索与资源投入，以寻求更健康和良性的发展。

在全球数字化时代的浪潮下，天马将积极发挥行业龙头企业带头作用，继续以创新驱动显示行业的整体发展，不断推动显示技术的革新进步，精益求精，并携手行业精英，共同打造未来更加璀璨的美好“视界”！

2023年国际显示周（SID Display Week 2023）于当地时间5月21日在美国洛杉矶盛大开幕。维信诺面向海外首次展示了基于ViP技术的弯折半径仅2mm的柔性折叠创新终端。同期，维信诺研发总监肖一鸣博士在OLED专场作针对ViP技术的特邀报告《Development of Visionox intelligent Pixelization (ViP™) Technology in AMOLED Applications》, 相关论文被评为“优秀论文”，收入显示周文摘（SID Digest）。

随着AMOLED显示从小尺寸的成熟应用，逐渐向“微小中大”全尺寸领域渗透 ，AMOLED性能需要进一步提升以满足多重应用需求。比如微小显示的超高分辨率，中大尺寸的亮度、寿命等，但这些性能提升受限于FMM物理限制带来的瓶颈。

维信诺研发的ViP技术可以显著提高AMOLED产品性能，并从根本上解决制程中与FMM相关的各类问题，将推动AMOLED产业进入下一个阶段。作为OLED专场会议的受邀论文报告，肖一鸣博士在报告中阐述了ViP技术突破FMM带来的精度限制、材料利用率较低、单一排版、较高的开模成本和开发生产周期长等瓶颈，并阐述了无FMM、高精度的独立像素如何带来7大优势。

“独立像素”是指相对于FMM AMOLED发光器件中使用了许多公共层，一次为所有R/G/B像素服务，ViP AMOLED的每个像素由光刻形成，使得不同颜色像素的AMOLED器件结构是独立可调节的。

更好的视角视觉性能

对于每个颜色的子像素来说，所有的EL膜层、阴极和与器件距离最近的CVD封装层可根据RGB不同颜色的特性完全定制化，以提升微腔增益。这样可以在EL器件效率和亮度衰减中取得更好的平衡。其中，在75°以下的所有视角下，ViP AMOLED的视角色偏（JNCD）均可降到1.0 以下；而与FMM AMOLED相比，EL器件功耗可降低6.5%（此数据为仿真结果）。

更短的产品开发周期

独立的R/G/B像素不仅能使可独立调节的EL器件性能得到优化，还能缩短OLED发光材料体系的开发周期。在FMM AMOLED的EL器件开发中，需首先开发B像素器件，确定共通层材料后再开发R/G像素器件；而ViP AMOLED的EL器件则没有共通层的限制，R/G/B像素器件可并行开发，因此可缩短EL器件的总开发周期（根据维信诺经验，最高可缩短30%）。

更好的低灰阶画质

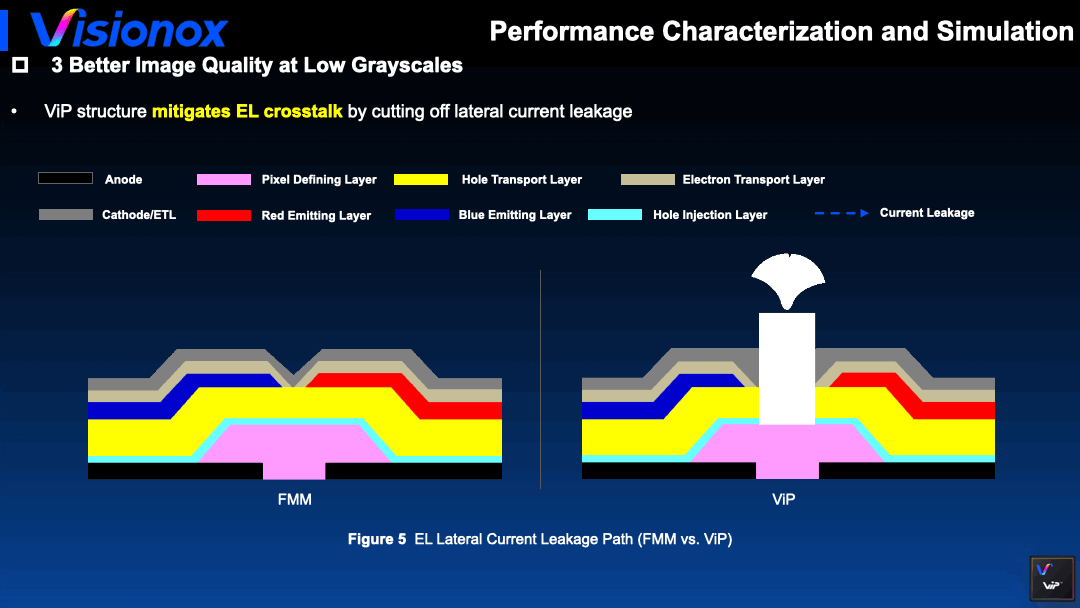

ViP的独特结构设计使每个子像素都是独立的，像素级的隔离结构切断了导致AMOLED串扰的电流传输路径。在低灰阶下（以2nit 48灰阶为例），目前，旗舰FMM AMOLED的DCI-P3色域覆盖率约至87%，ViP AMOLED的DCI-P3色域覆盖率则可保持与高灰阶下一致，仍达到100%以上。

提升混合色的色准时，提升Gamma精度比提升R/G/B色纯度更有效

更高的ppi和开口率

ViP技术不使用FMM，不受FMM导致的ppi限制，因此可实现更高的ppi。ViP AMOLED的PDL gap可轻松达到10μm，并可进一步降低至8μm，达到最高1500ppi（该数据为提交论文时计算结果，后续工艺进一步提升至1700ppi）的像素密度，这使得ViP AMOLED的应用范围可拓展到AR/VR等近眼显示设备。对于常规ppi需求的产品，ViP AMOLED降低PDL gap可大幅提高开口率，因此对AMOLED寿命和色偏的改善效果也十分可观。

更好的亮度均一性和更低的功耗

在FMM AMOLED中，由于阴极很薄、电阻较大，导致整个AA区内的IR-drop较为严重、ELVSS电位在AA区内分布不均。针对这一问题，FMM AMOLED通常会在设置屏体电压时加入一定的buffer，并使用带有IR-drop补偿功能的IC，但这些措施会带来额外的功耗。另外，不同OPR(On Pixel Ratio)的画面下电流不同，导致ELVSS drop不同，从而引起亮度差异。而在ViP AMOLED中，每个像素周围的隔离柱结构共同形成了金属网状结构，极大地降低了ELVSS接入和走线的电阻，因此ViP技术解决了FMM AMOLED中阴极电阻较大带来的上述问题，实现了更高的亮度均一性和更低的功耗。

高亮度均一性和低功耗的特性，在中大尺寸AMOLED显示中尤为重要。

更高的面板透过率

相较于FMM AMOLED，在需要高透过率的区域内（如屏下摄像显示屏的副屏区），由于膜层堆叠较多，并在其中包含金属膜层（如阴极），降低了显示屏透过率。此外，尽管通过维信诺首创的“波浪走线”、“边置电路”等技术，已实现屏下摄像较好的“显示-透过率”平衡，但金属走线仍然不可避免地会经过高透过率区域，这些走线经过透光孔时会形成小孔，导致较强的衍射，在一定程度上降低了屏幕下方摄像头等光学传感器的成像质量。

在ViP技术中，由于EL器件通过光刻制程实现图案化，高透过率区域的无用膜层（如阴极、EL膜层等）可被移除，提高了透过率。此外，ViP技术的独特结构可以遮挡金属走线产生的小孔，从而降低小孔衍射，提高屏下摄像和其他屏下传感器的成像质量。

更灵活的生产交付

ViP替代了FMM ，也可解决模版设计费用高、模板制作交付时间⻓等问题，降低最小订单数量降低；ViP通过光刻方式实现目标形状，也可使用户根据需求任意定制屏体形态，并在同等面积的玻璃基板上进行更紧凑、更经济的排版，提高排版率。

肖一鸣博士在演讲中表示，ViP新技术将以更高性能为更高产品要求做好准备——通过提高显示性能、缩短交付时间等，使消费电子终端厂商获得更具有创新力、竞争力的产品。

每年，SID年会特别设置各项技术论坛，对该技术领域的现状、难点及前沿趋势进行深入研讨，受邀的演讲嘉宾也均来自该技术领域中，具有引领作用的企业或研究机构。除ViP报告外，维信诺还受邀作双频双极化5G毫米波屏上天线报告。

维信诺黄奂衢博士：业界领先的双频双极化内嵌式5G毫米波屏上天线——赋能无线新体验，乐享流畅新视界

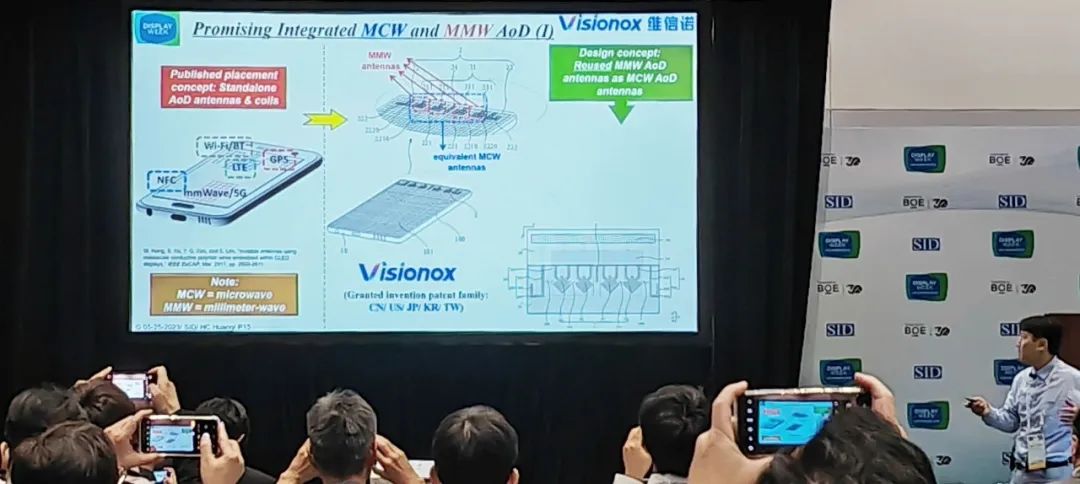

2023年国际显示周（SID Display Week 2023）于当地时间5月21日在美国洛杉矶盛大开幕。维信诺基于亮屏的播放状态，展出业界领先的自研双频双极化集成入具触控功能的AMOLED显示屏的5G毫米波屏上天线（Antenna-on-Display, AoD），且天线设计团队负责人黄奂衢博士（IET Fellow，英国工程与技术学会会士）在“屏上射频与天线应用”论坛上进行《Antenna-on-Display (AoD): Role, Main Requirements, and Promising Antenna Evolution》的报告。

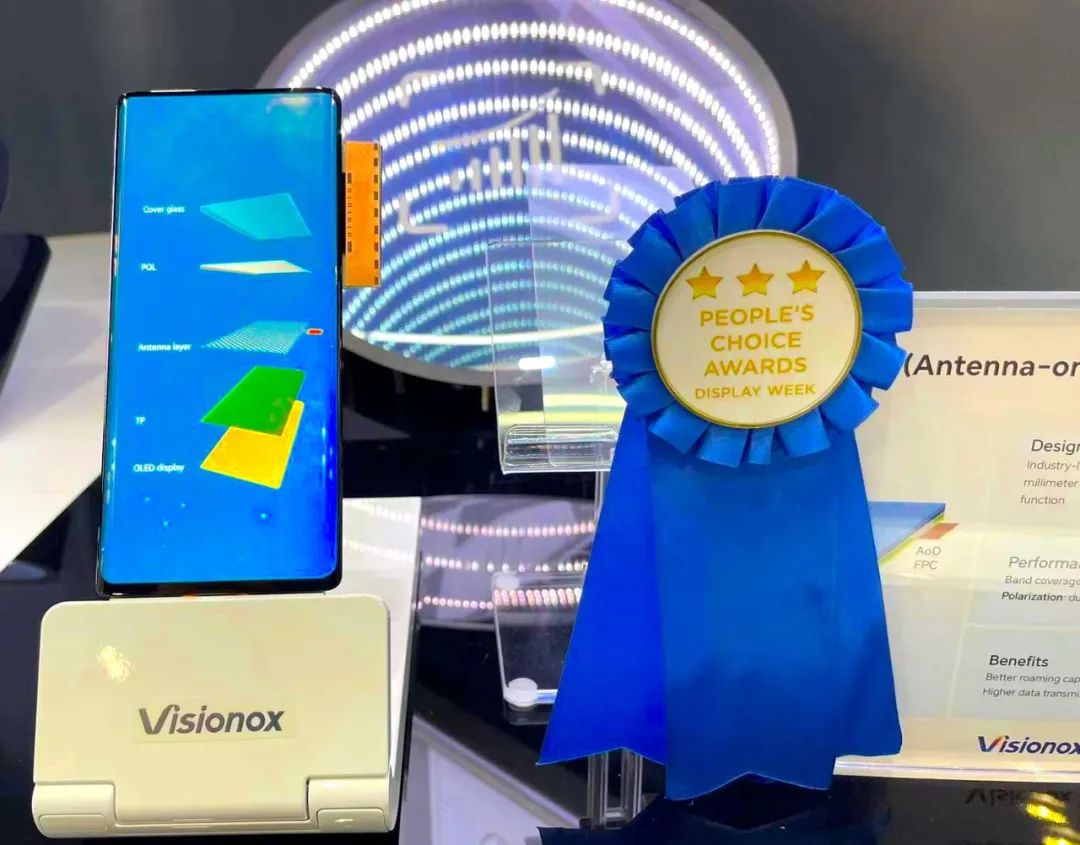

值得一提的是，此次SID DW 2023上，维信诺5G双频双极化毫米波屏上天线(AoD)，荣获2023人气奖（People's Choice Award)！

随着移动通信技术的演进和多网络并存，手机天线的数量及所需支持频段不断增多；同时，手机的屏占比显著提升，使可用于天线的布设自由度及可用净空区进一步压缩。此外，越来越丰富的手机应用衍生出更多元的手持场景，而传统内置手机天线更易受用户手部握持或金属遮挡（如：手机正置于金属桌），导致天线性能与无线通信质量劣化的问题。AoD（屏上天线）的设计，将天线与显示屏进行集成，即显示屏为天线的载体，使天线的布设自由度更高，且在良好的天线排布设计下，较不易受到用户手部握持且较易避免金属遮挡，从而较好地避免天线性能与无线通信质量恶化。

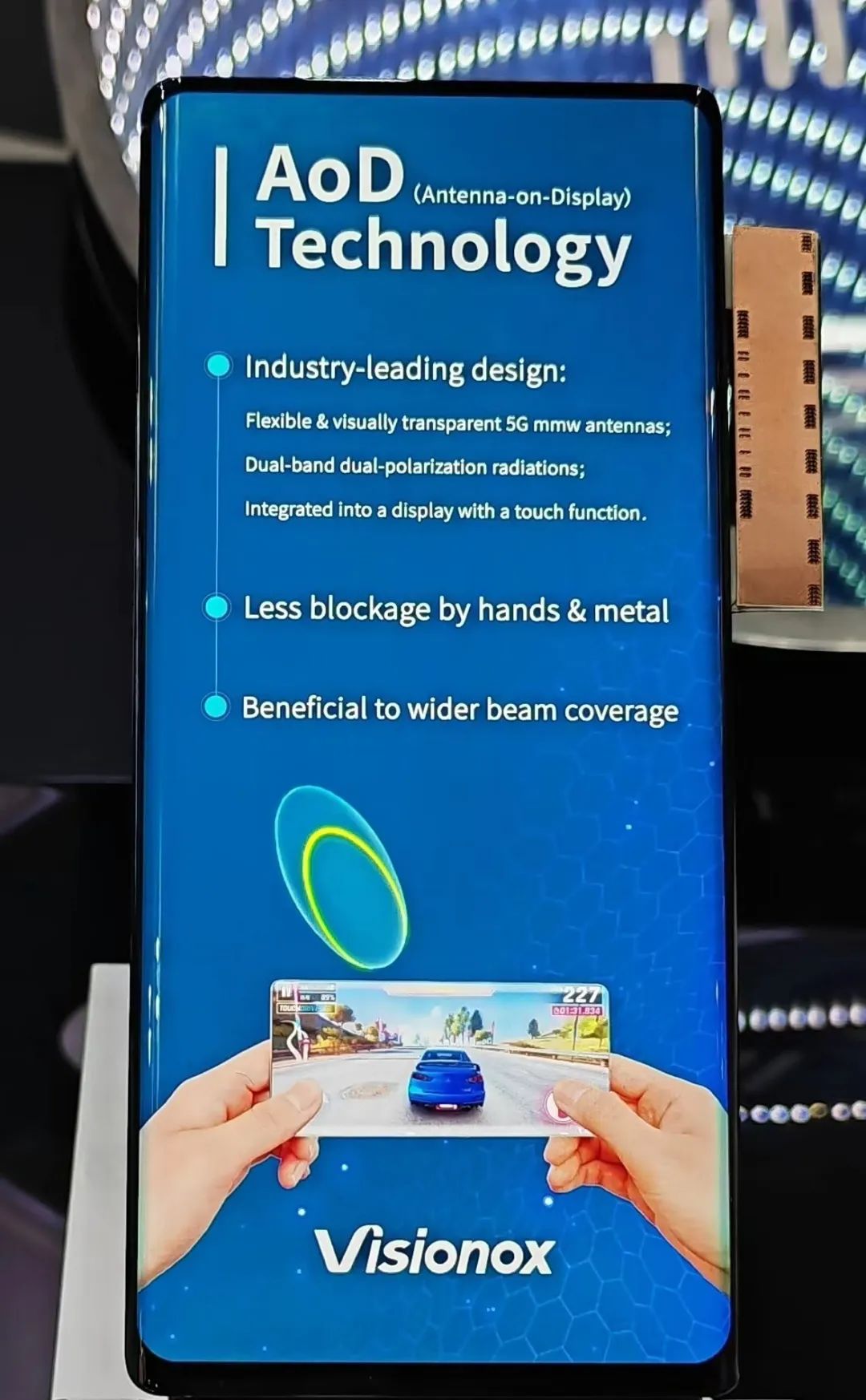

维信诺此次展示的自研屏上天线技术，是业内首次基于亮屏播放状态公开展示的5G毫米波双频双极化AoD，即在优先保障光学性能及触控性能的前提下（因在保障光学与触控性能的必要前提下，AoD的设计难度将大幅上升），将柔性透明的5G毫米波天线精妙地集成入（而非外贴于显示玻璃上）AMOLED屏内。此设计可实现双频段（5G 毫米波n260与n261频段）覆盖，具备无线漫游与载波聚合能力；同时，可实现双极化辐射，具备多输入与多输出能力，并且可降低因极化失配而造成的无线通信质量不稳定或无线连接断线的概率，带来更稳健、更顺畅与更高速的5G体验。

维信诺创新研究院黄奂衢博士在演讲中表示：“AoD是天线设计的另一新风貌与新层次，然而，其所面对挑战的维度与强度亦大幅提升。而相对于其他手持无线系统的天线形式，如：内置式、边框式、背盖式等，AoD的主要优势为被手握挡的概率较低及可增广整机的辐射波束覆盖，故可有助强化无线通信的质量，尤其是对毫米波段。故在屏占比愈来愈高的趋势下，对手持无线系统的天线而言，AoD或许是一颇具潜力的新航道”。

各美其美，美美与共，双频双极化5G毫米波屏上天线，助力升华无线传输质量及支持更极致的显示屏设计，赋能无线新体验，乐享流畅新视界！
