超低成本的小体积太阳能供电板器件选择

随着世界各地对环保的关注，清洁能源开始逐渐成为能源产业的主流。这其中尤以太阳能电源为的表现最为突出，在本文中，小编将为大家介绍一款小型太阳能供电版的DIY设计，对其中的原理与元器件的选择进行剖析。

太阳能电源的原理不难查到，其主要的原理是通过将收集到的光能转化为电能储存起来，在开启负载时就释放储存起来的电能。典型的太阳能电源的例子就是太阳能路灯：在白天有阳光照射时便为蓄电池充电，夜晚就通过蓄电池向灯泡(现多为低功耗高亮LED)供电用以照明。许多城市主干道路灯已开始使用这种太阳能电源。一个实际的太阳能电源是比较复杂的，但不管有多么复杂，其原理是万变不离其宗的。当然，制作一个微型的太阳能电源没有必要做得那么复杂。

太阳能供电板的原理及设计

之所以在这里先介绍太阳能供电的原理，是因为在制作之前必须对原理进行深入的了解。设计的整体思路是：通过太阳能电池板给1.2V可充电电池充电储能，然后利用升压电路将1.2V升压至3V以上供负载使用。有人可能会说了：为什么不直接用几节充电电池串联来储能和输出呢，这样不就可以省略升压电路了?为什么中间要转这么一道弯呢?

这是因为要用太阳能电池板来给电池充电，毕竟太阳能电池板产生较高电压的机会不多，电池自身电压过高后会导致充电无法进行。对于本文涉及的这种太阳能电池板，在室内靠窗光线比较好的地方输出电压便可达到1.2伏以上(连接在电路中时，非空载状态下)，这样就开始给额定电压为1.2V的电池充电了，但如果要使它输出3V以上的电压就恐怕要介绍太阳的直接照射了。用一节电池储能的好处就是可以大大降低充电对光强的要求，延长给电池充电的时间。

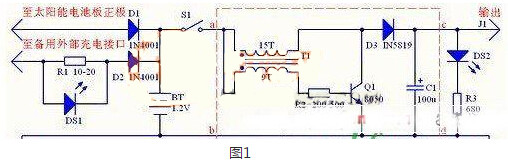

太阳能供电板的电路如图1所示。由D1、BT构成系统的太阳能充电电路。平时，只要达到一定光强，太阳能电池板便通过二极管D1为充电电池BT充电，直至饱和。除了太阳能充电方式外，此设计还有备用外部直流电源充电接口以防不时之需。外部充电电路由R1、DS1、D2、BT构成，R1选用功率为1W的电阻，当R1为10欧姆的时候，最佳外部充电电压为3-4伏，DS1为外部充电指示灯，它是利用电阻R1上的压降来点亮的。后面的升压电路是运用间歇振荡器的快速关断(截止)的特性而实现升压的。S1为供电开关，当S1闭合后升压电路开始工作，太阳能供电板便可驱动负载，J1为输出接口，DS2是输出指示灯。
