-----充电头网拆解报告第2627篇-----
前言
载人航天技术合作伙伴航嘉推出了一款 PD20W 折叠脚快充充电器，其内部采用3D堆叠技术，具有小体积大结构的升级设计，保障充电需求的同时尽量减小体积，配备可折叠插脚，便携易收纳，并支持PD3.0、QC3.0等多种快充协议，可以满足不同消费者需要。下面就让我们来看看这款充电器的外部构造及内部做工如何。
此前充电头网还拆解过航嘉迷你30W安全快充、航嘉100W氮化镓双认证安全快充、航嘉65W 1A1C氮化镓快充充电器等产品，欢迎查阅。
航嘉20W充电器开箱

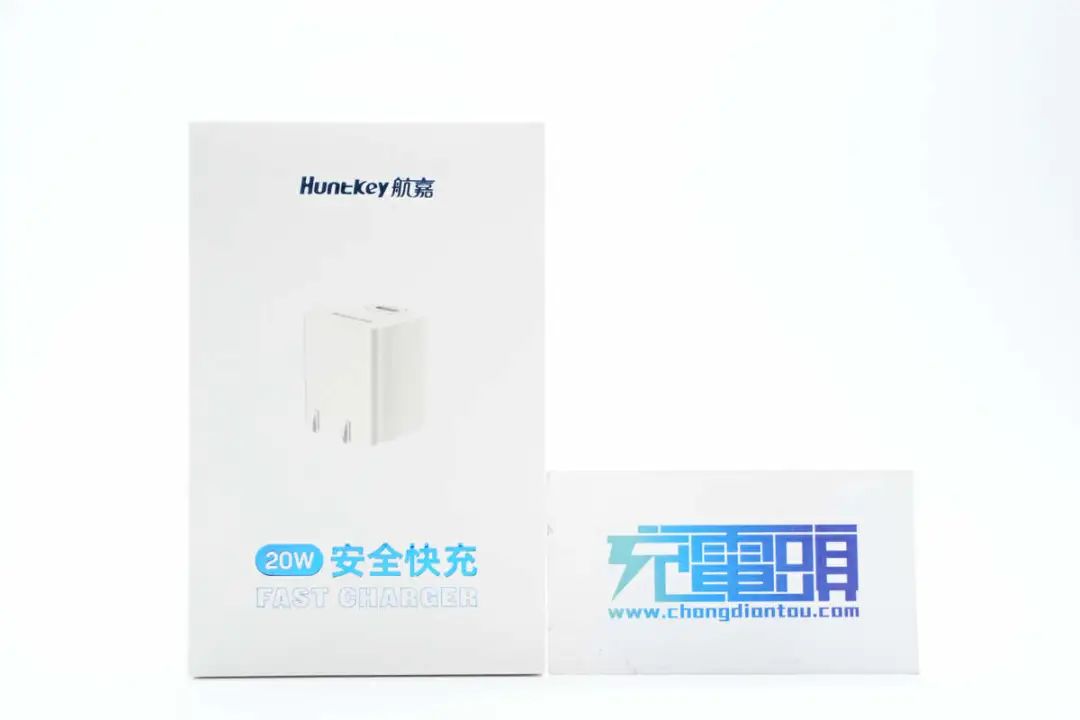

包装盒正面除印有产品外观外，上方印有Huntkey航嘉品牌，下方印有20W安全快充字样。
背面为产品应用场景和技术参数。

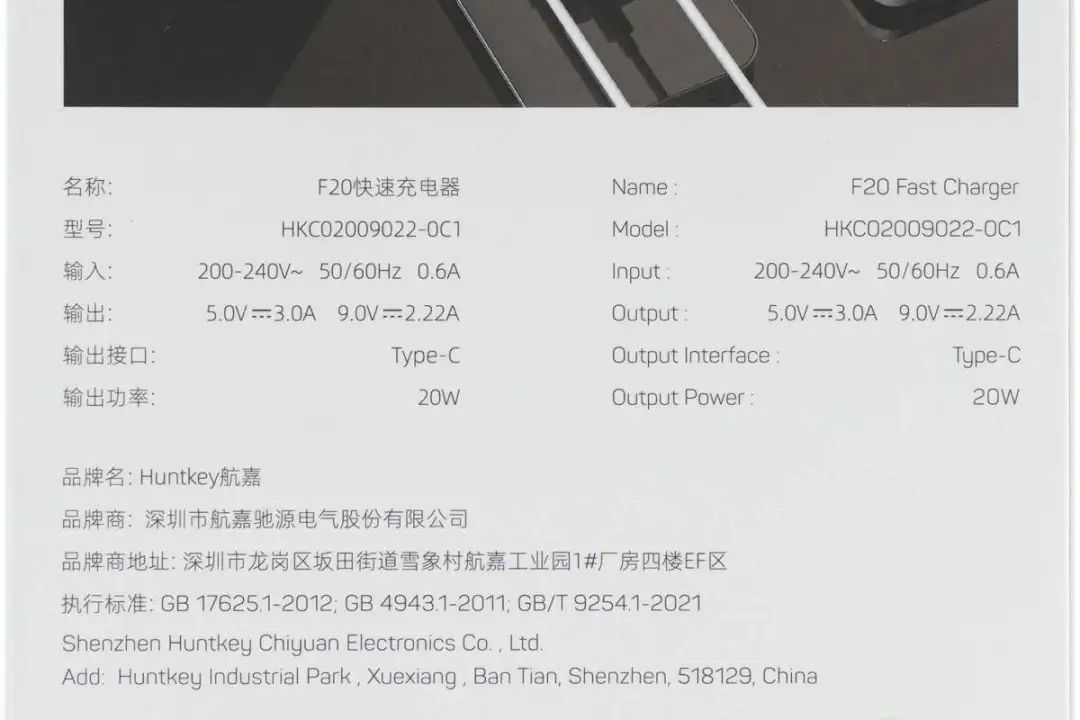

产品参数特写，中英双语版。
侧面印有产品三大特点，分别为迷你体积、满额快充、多协议兼容。
另一侧印有的字样，表明航嘉“载人航天技术合作伙伴”的身份。
打开包装盒，内含产品说明书及充电器。

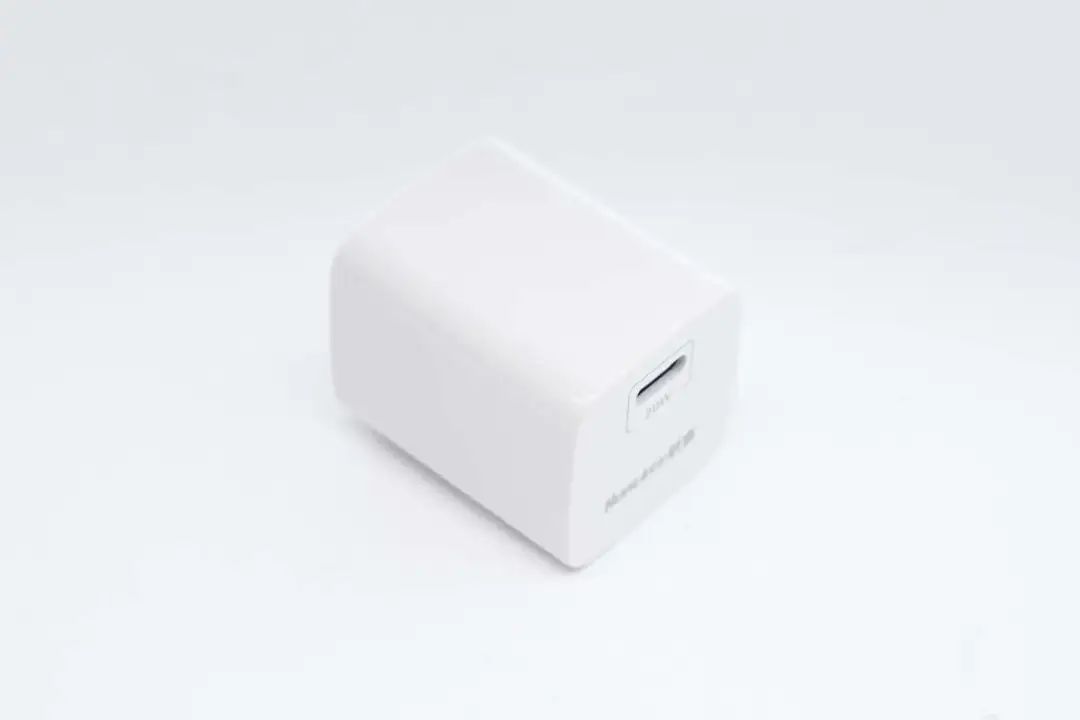

充电器整体小巧玲珑，腰身各面过度圆润，外壳使用钢琴烤漆工艺，光泽亮丽。

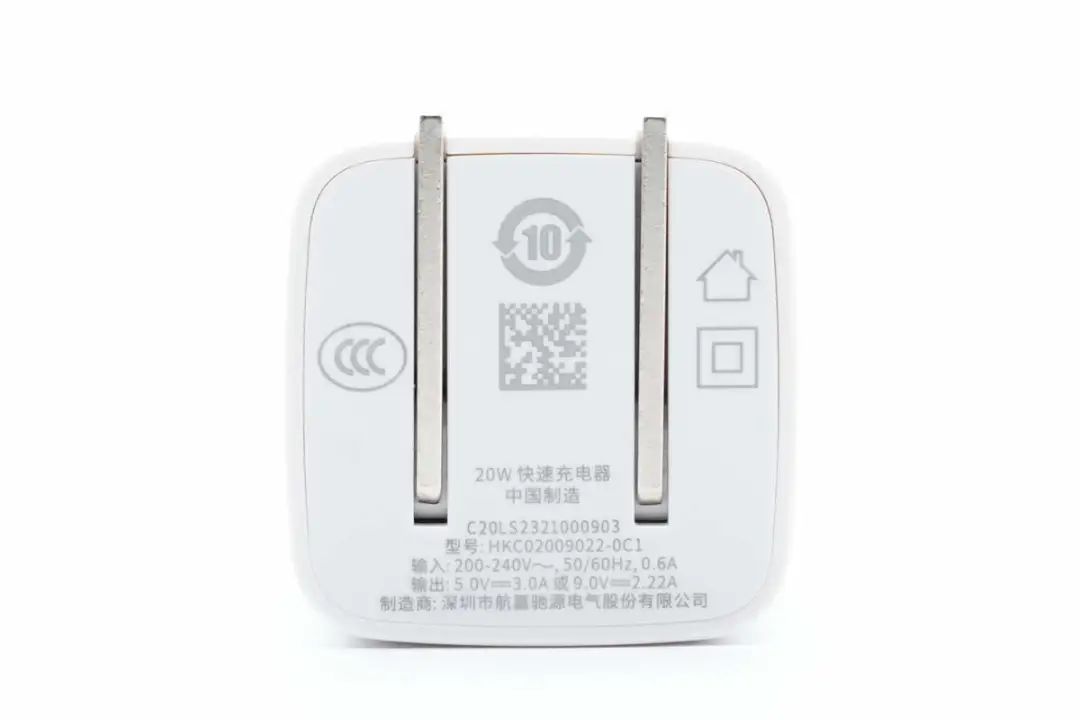

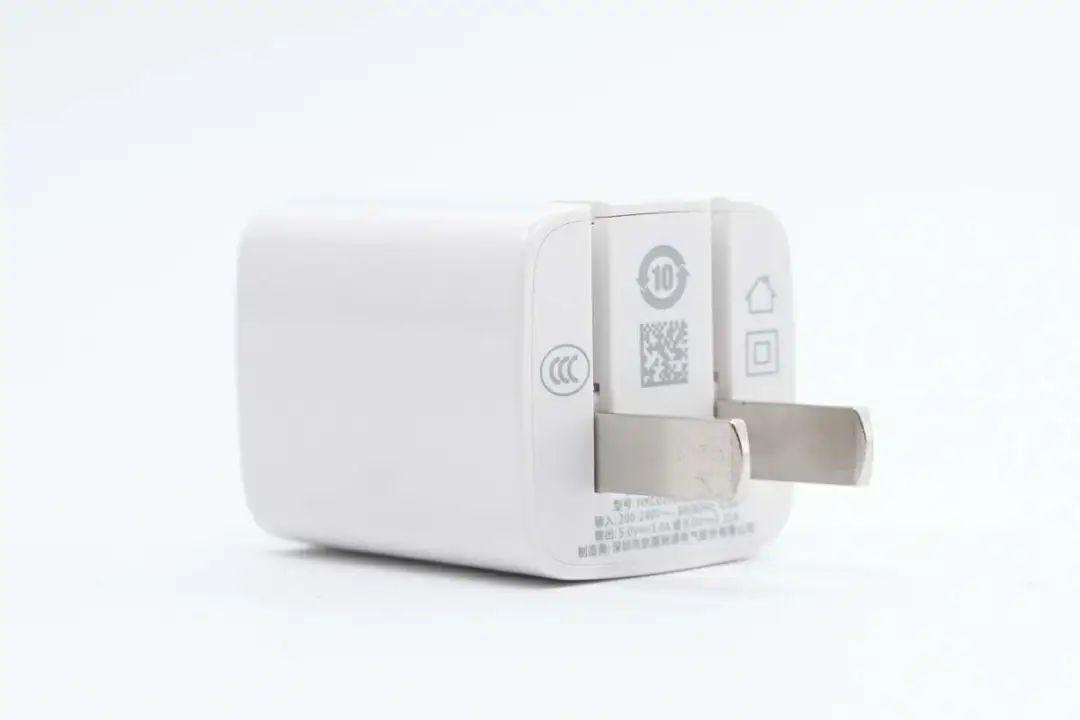

机身底部印有产品参数
名称：F20快速充电器
型号：HKC02009022-0C1
输入：200-240V~50/60Hz 0.6A
输出：5V3A，9V2.22A
制造商：深圳市航嘉驰源电气股份有限公司
充电器通过了CCC认证。
充电器配备可折叠国标插脚，小巧便携。

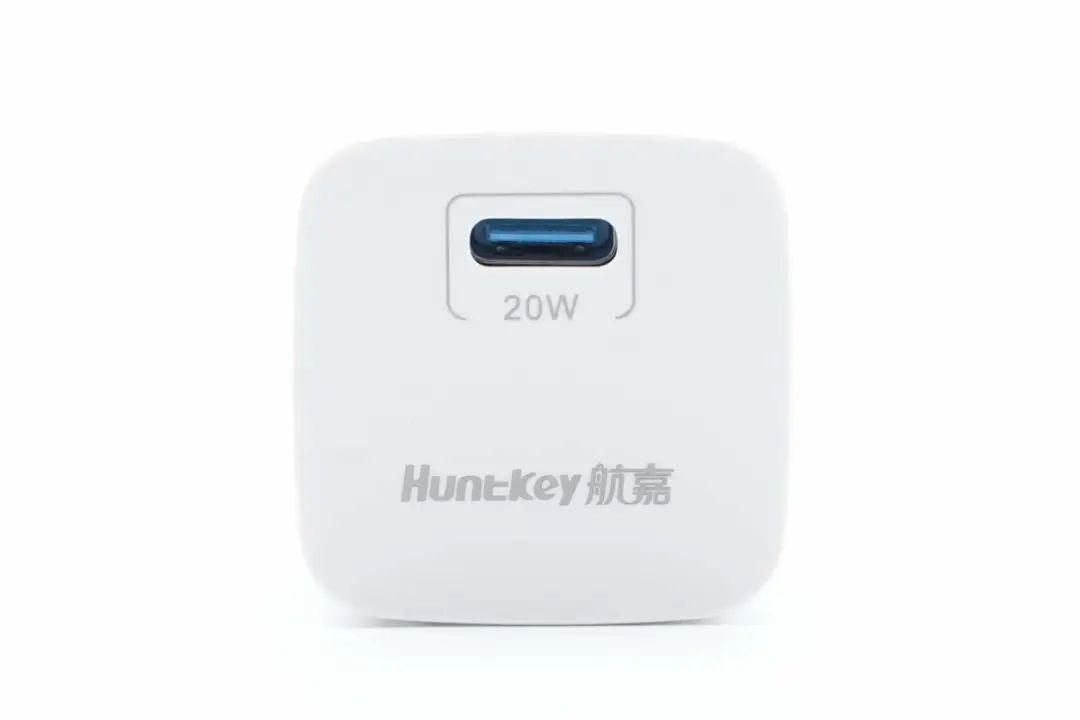

顶面配备单USB-C接口，外壳上印有20W和HuntKey航嘉品牌。

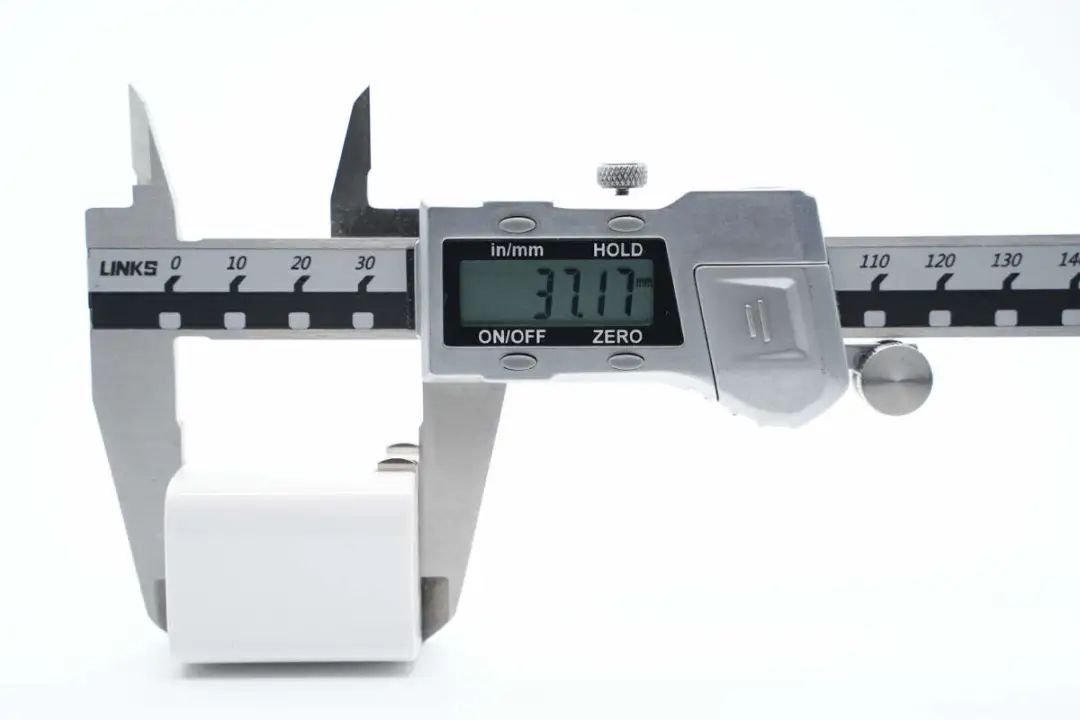

测得充电器机身长度为37.17mm。

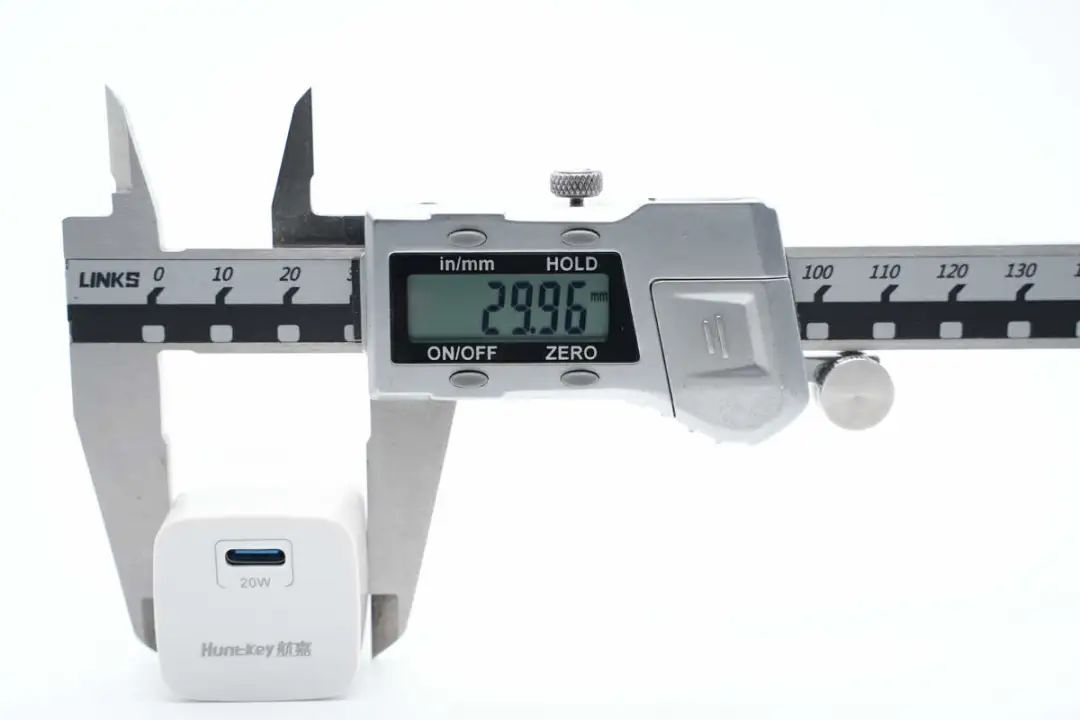

宽度为29.96mm。

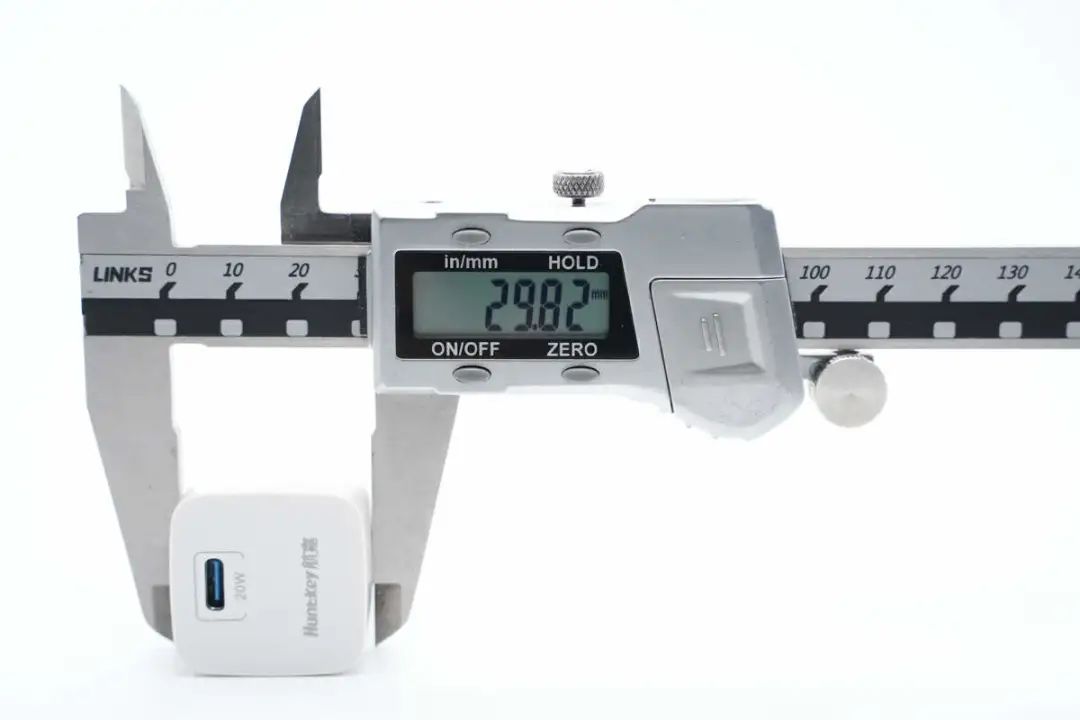

厚度为29.82mm。

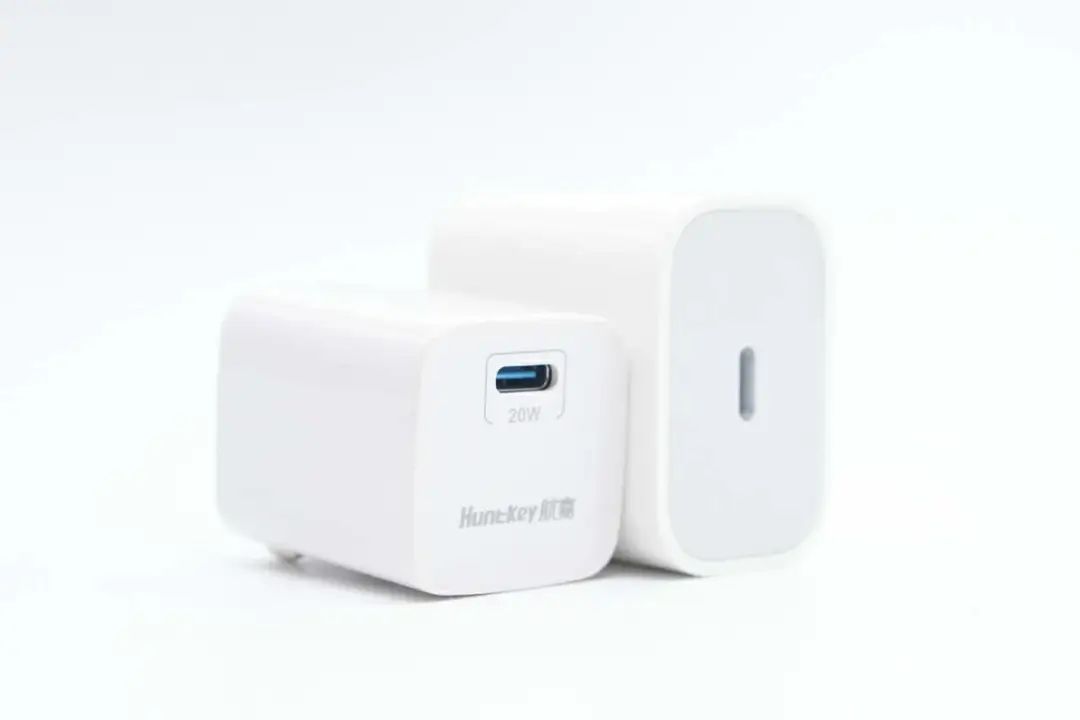

和苹果20W充电器对比，要小一些。

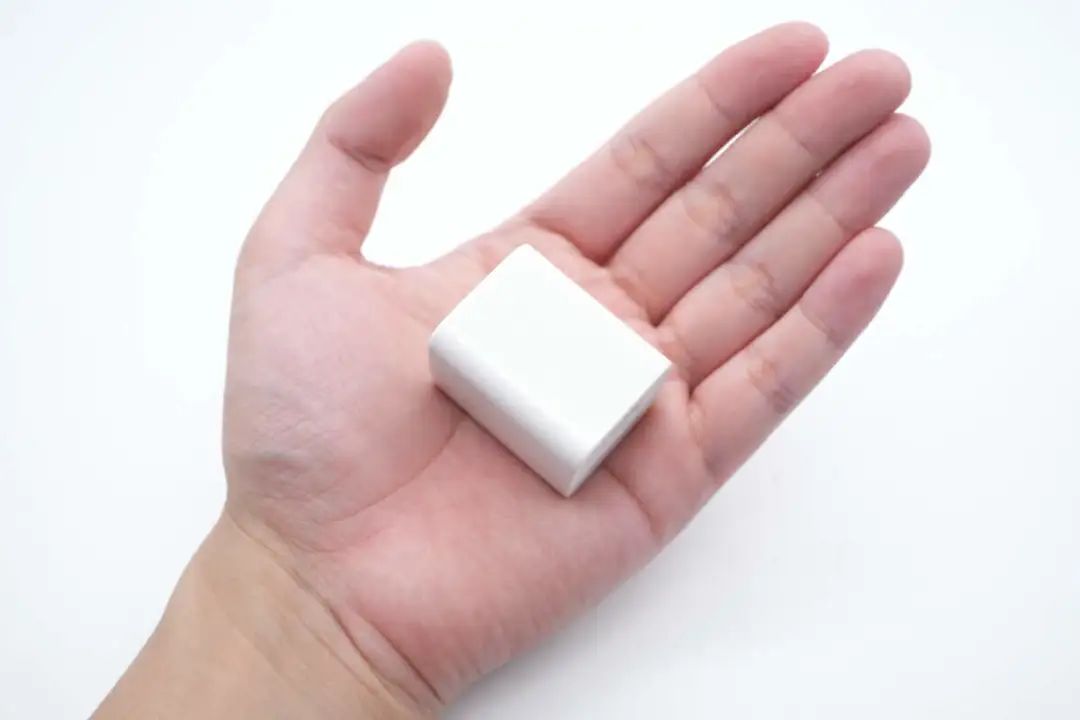

充电器拿在手上的大小直观感受。

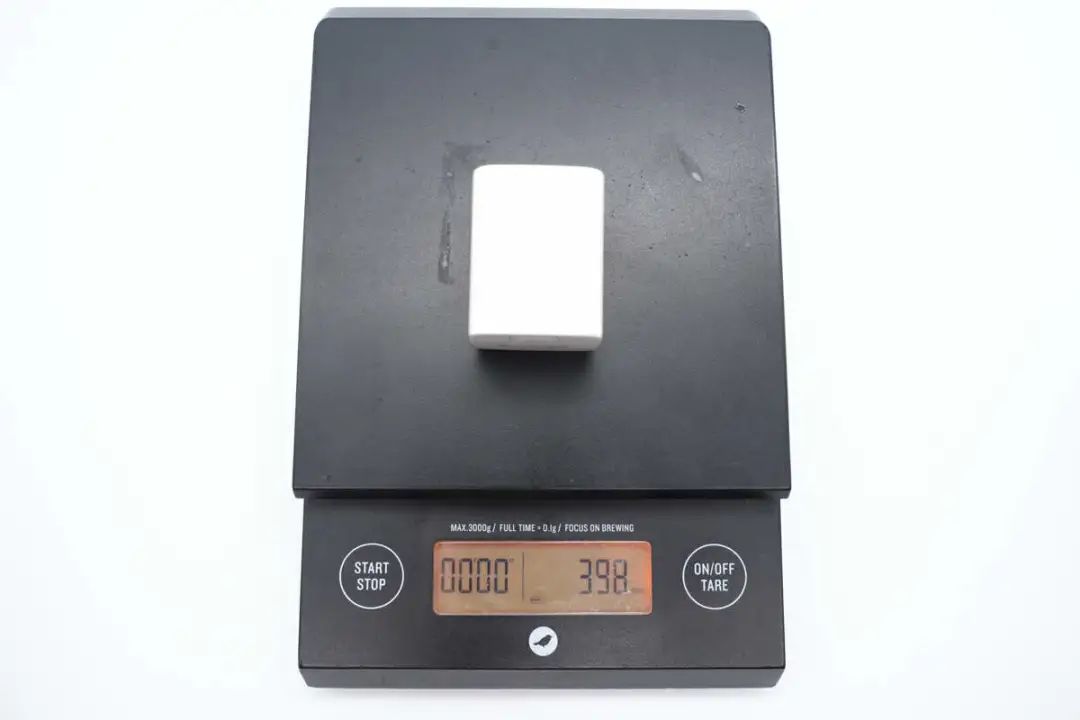

另外测得充电器整体重量约为40g。

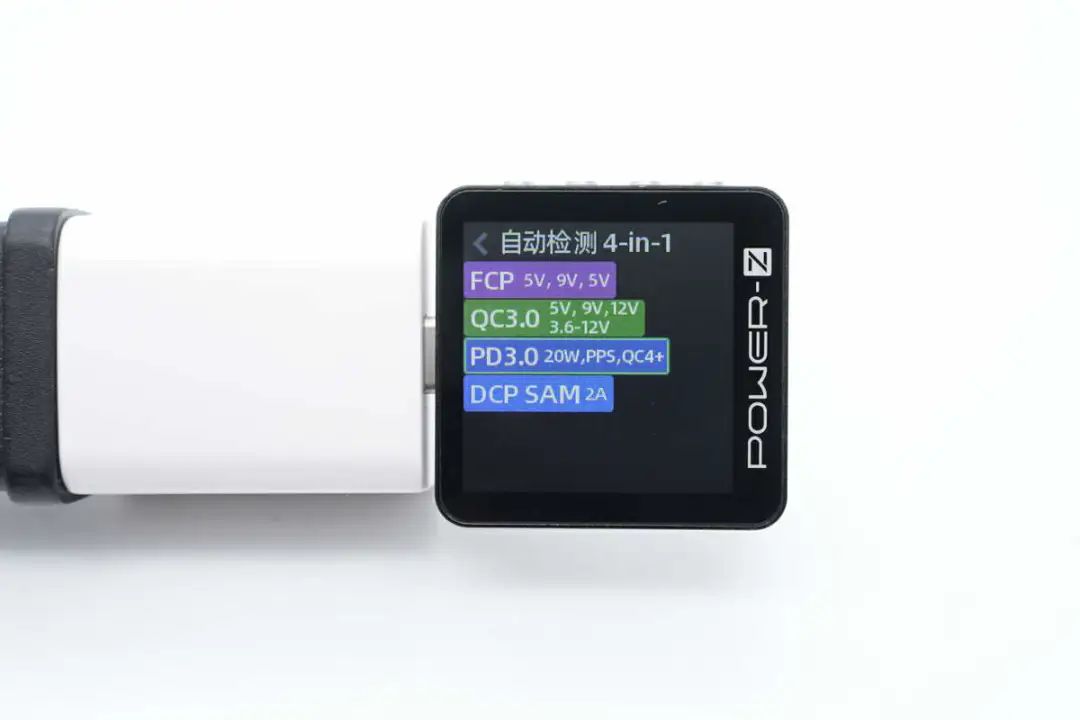

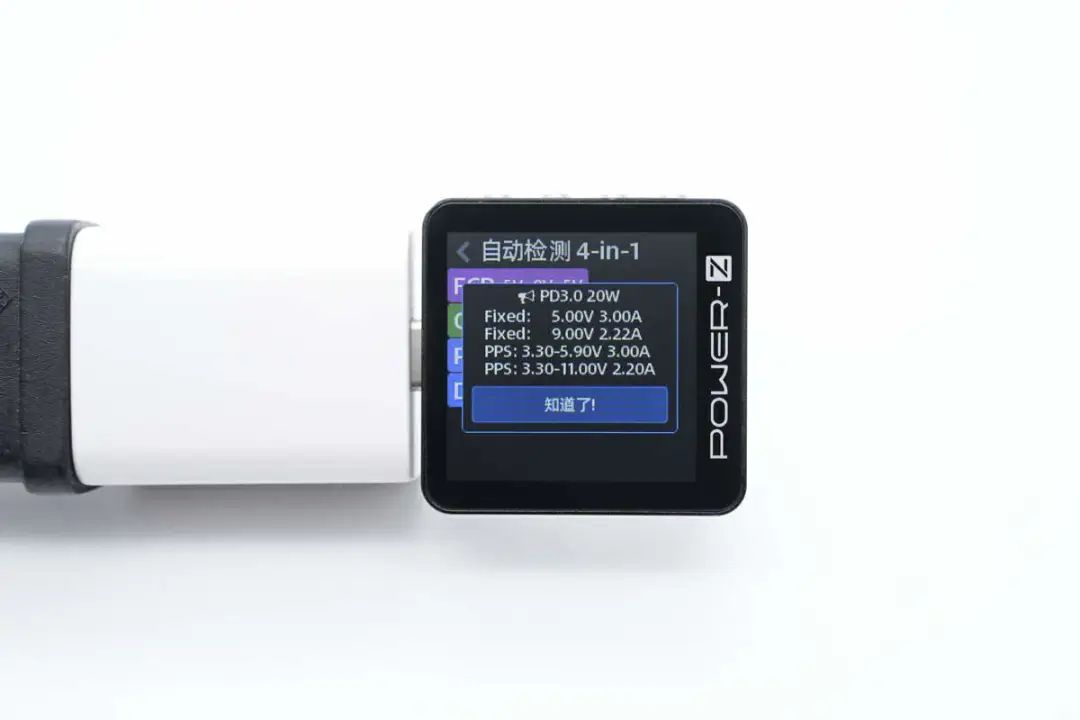

使用ChargerLAB POWER-Z KM003C 测得USB-C口支持FCP、QC3.0/4+、PD3.0、PPS、DCP、Samsung 5V2A充电协议。
PDO报文显示，USB-C口还具备5V3A、9V2.22A两组固定电压档位，并支持3.3-5.9V3A和3.3-11V2.2A两组PPS电压档位。
航嘉20W充电器拆解
看完了航嘉20W充电器的开箱和测试，下面就进行拆解，一起看看内部的做工和用料。

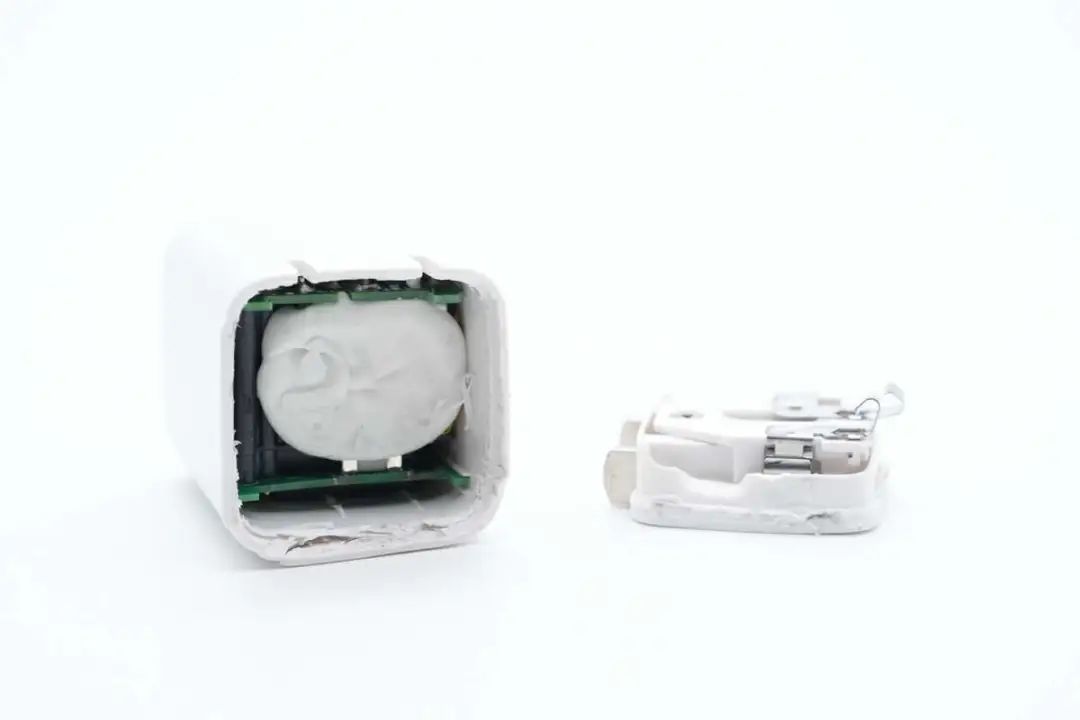

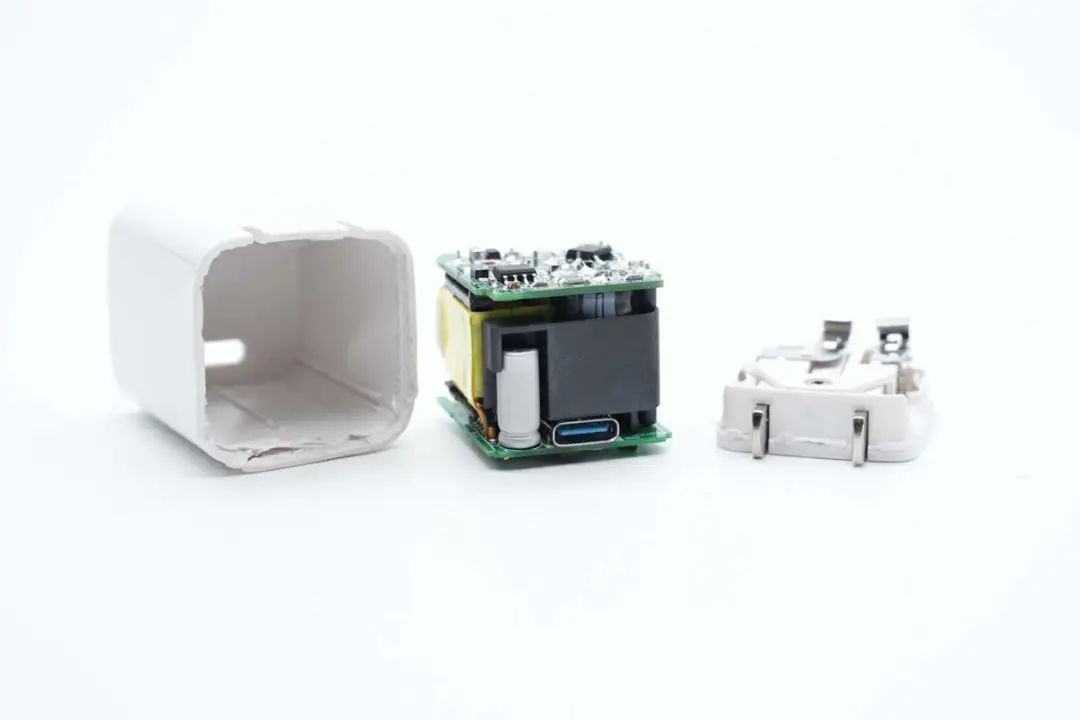

首先沿外壳接缝撬开充电器外壳，折叠插脚通过弹片连接到PCBA模块供电。

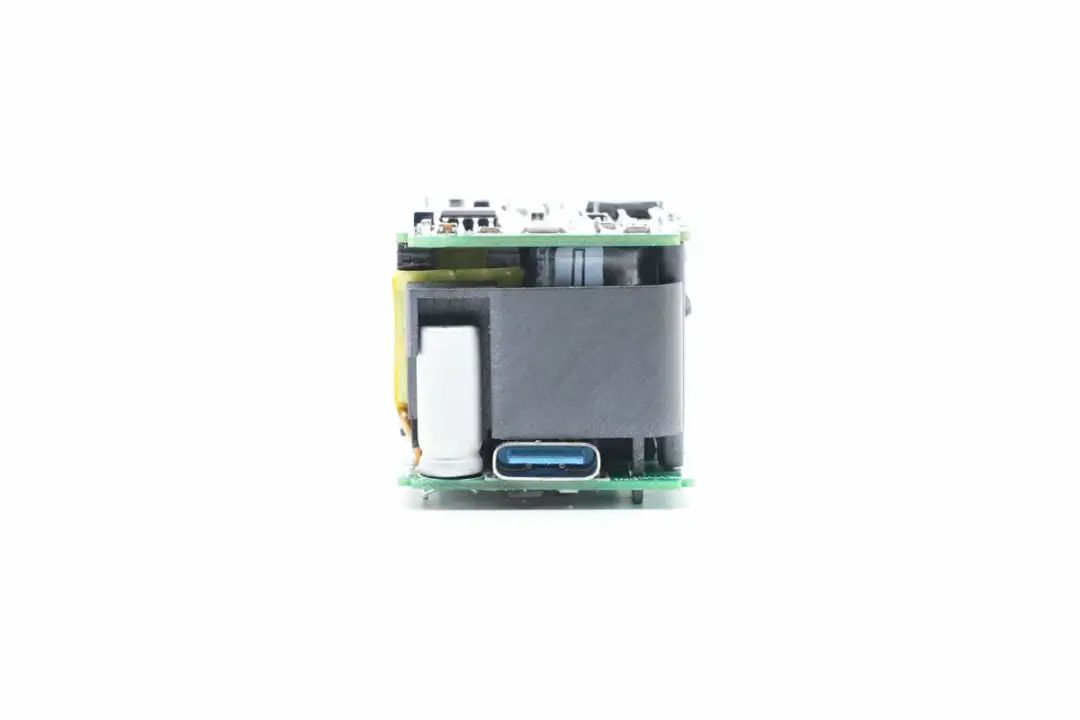

抽出充电器内部PCBA模块，由两块PCB焊接组成，中间为黑色塑料支架。

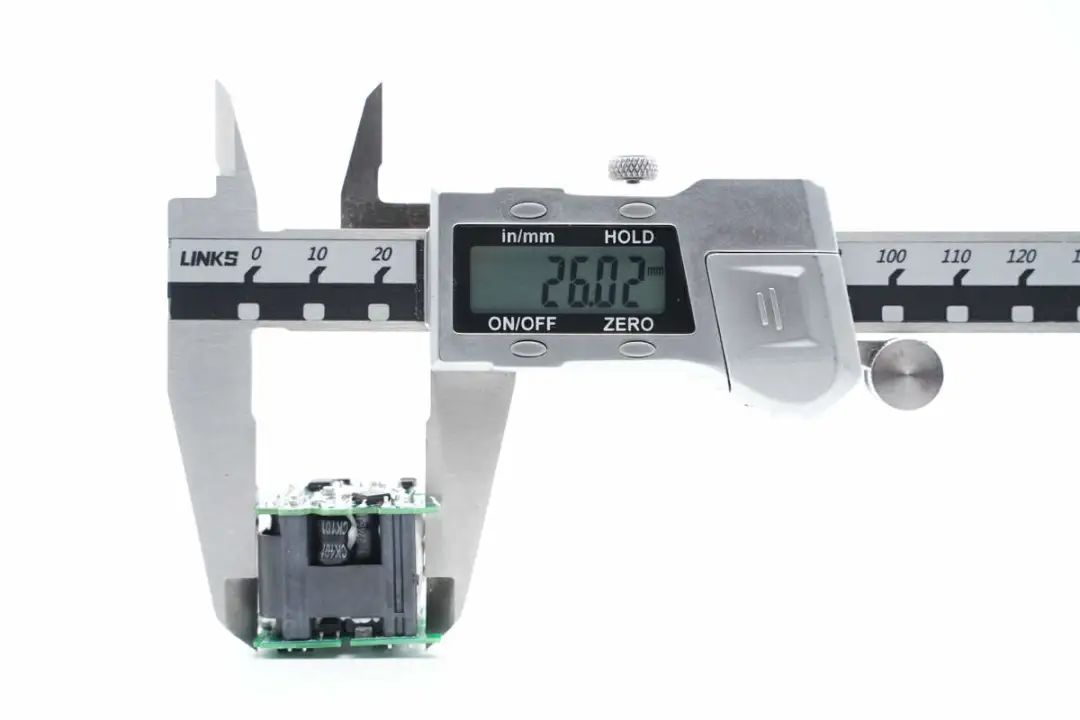

使用游标卡尺测得PCBA模块长度约为26mm。

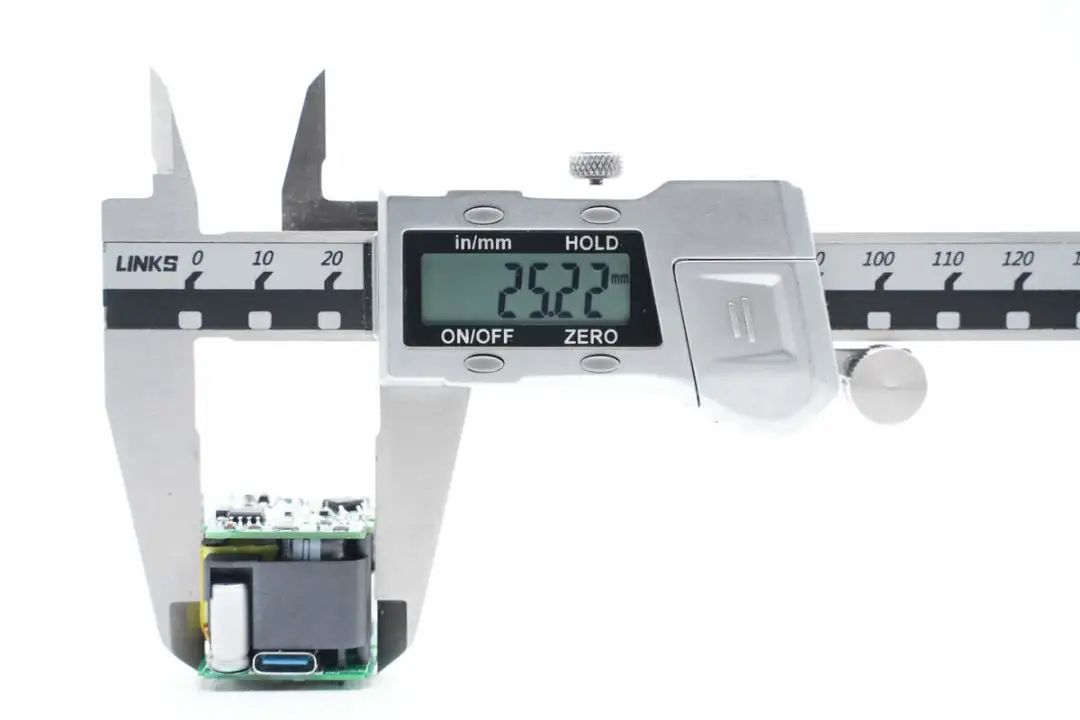

宽度约为25.22mm。

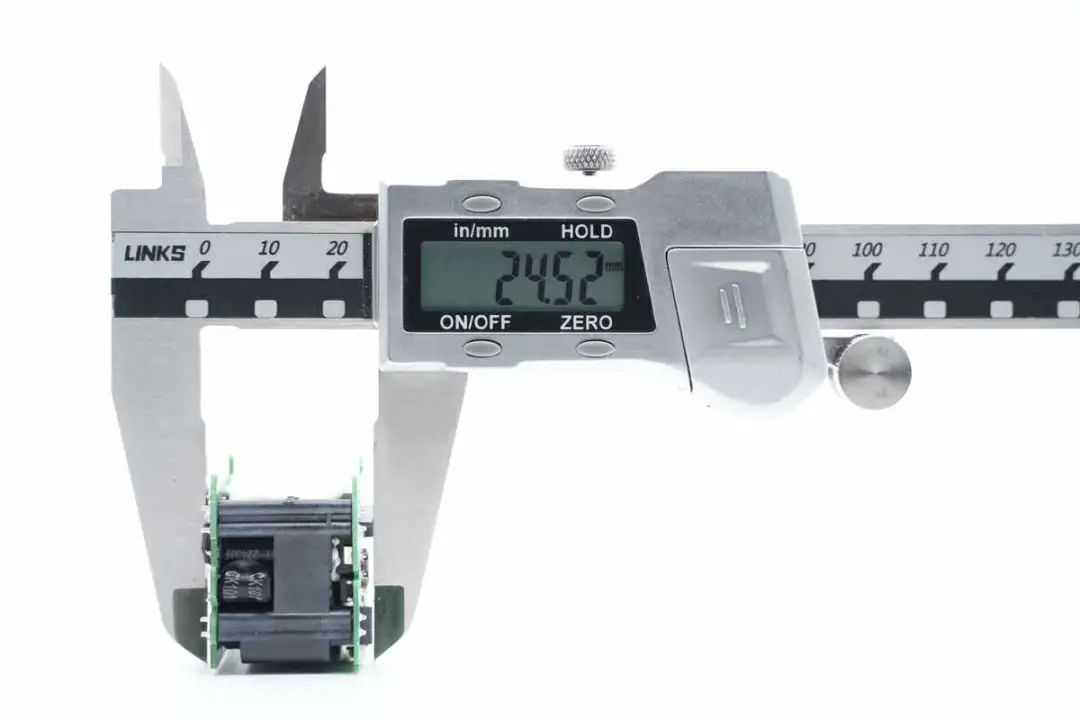

高度约为24.52mm。

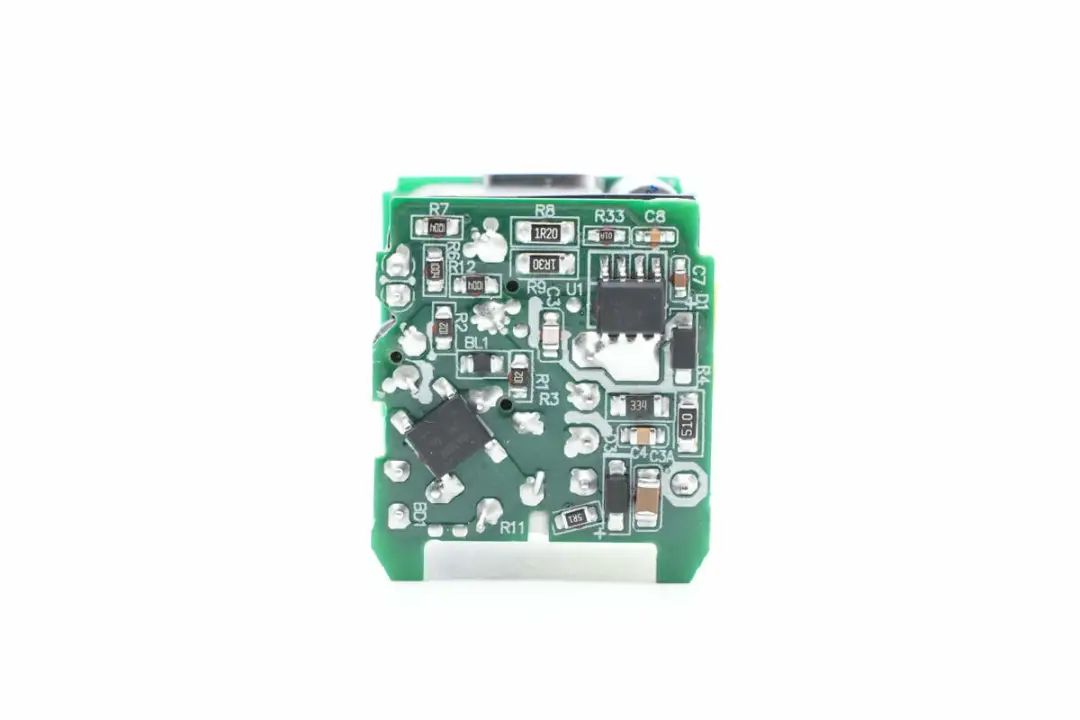

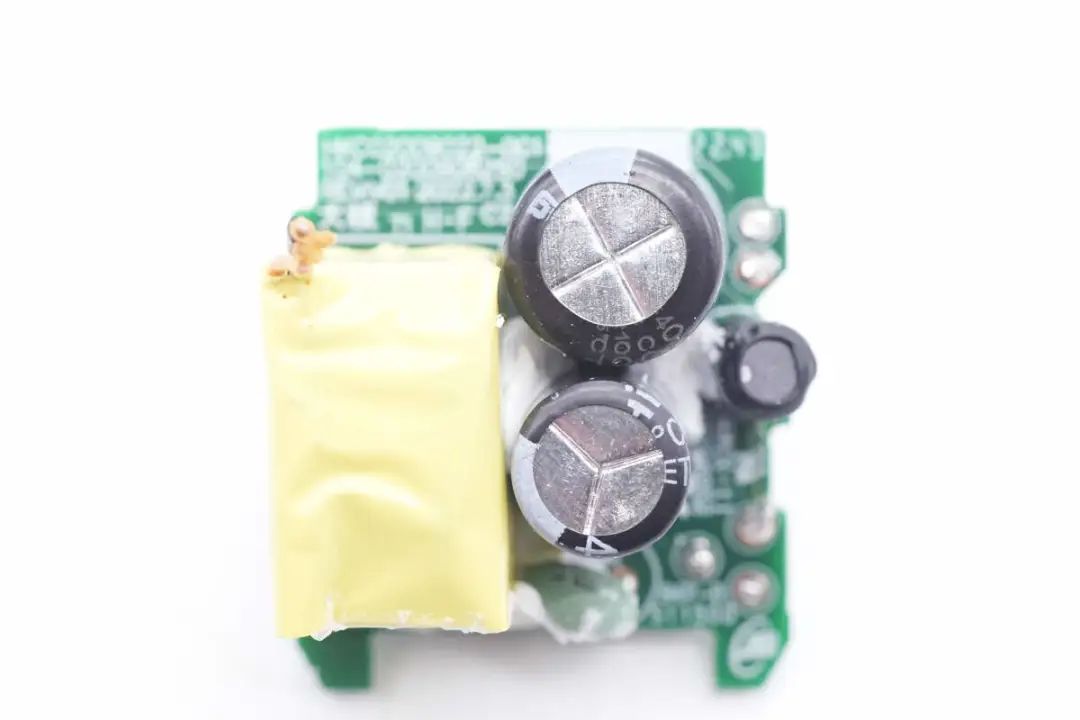

顶部小板焊接整流桥和初级主控芯片。

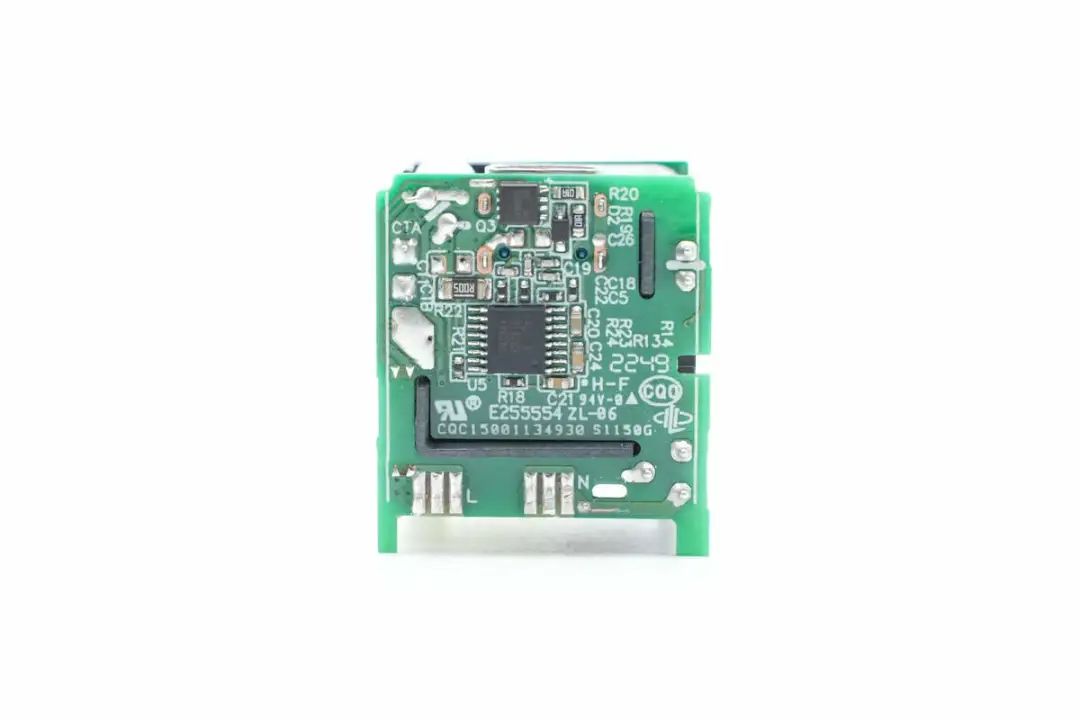

底部小板焊接协议芯片和输出VBUS开关管，在交流输入触点与次级电路之间开槽，通过黑色塑料支架绝缘。
塑料支架将初次级元件之间隔离绝缘。

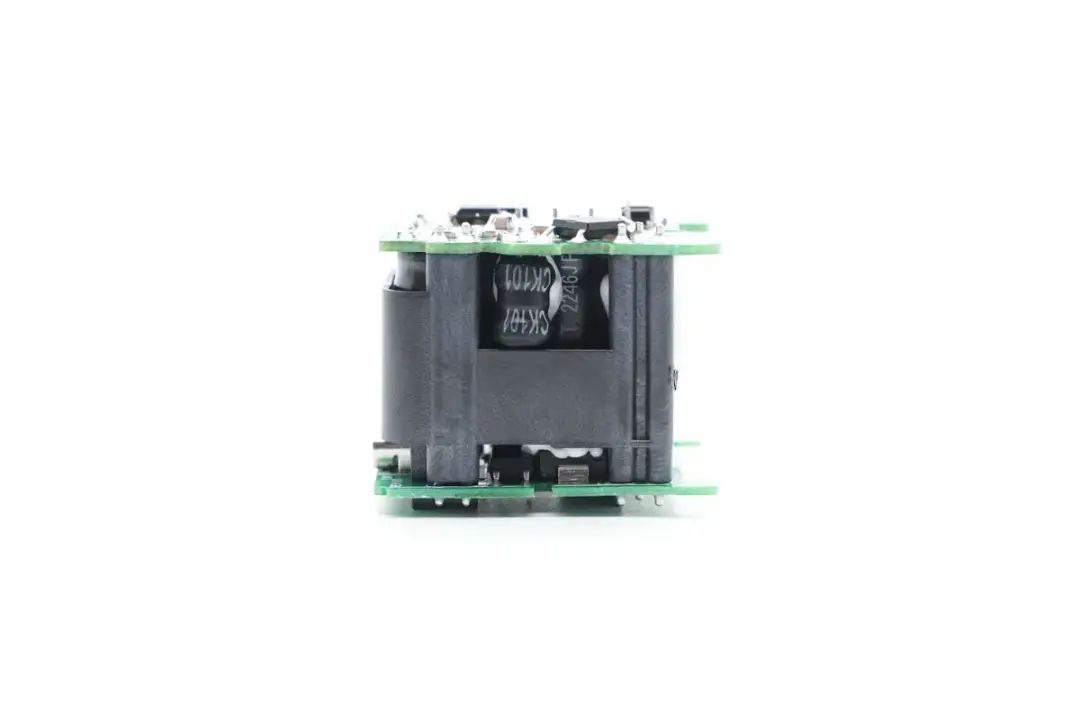

侧面可以看到塑料支架还起到两块PCB的连接作用。

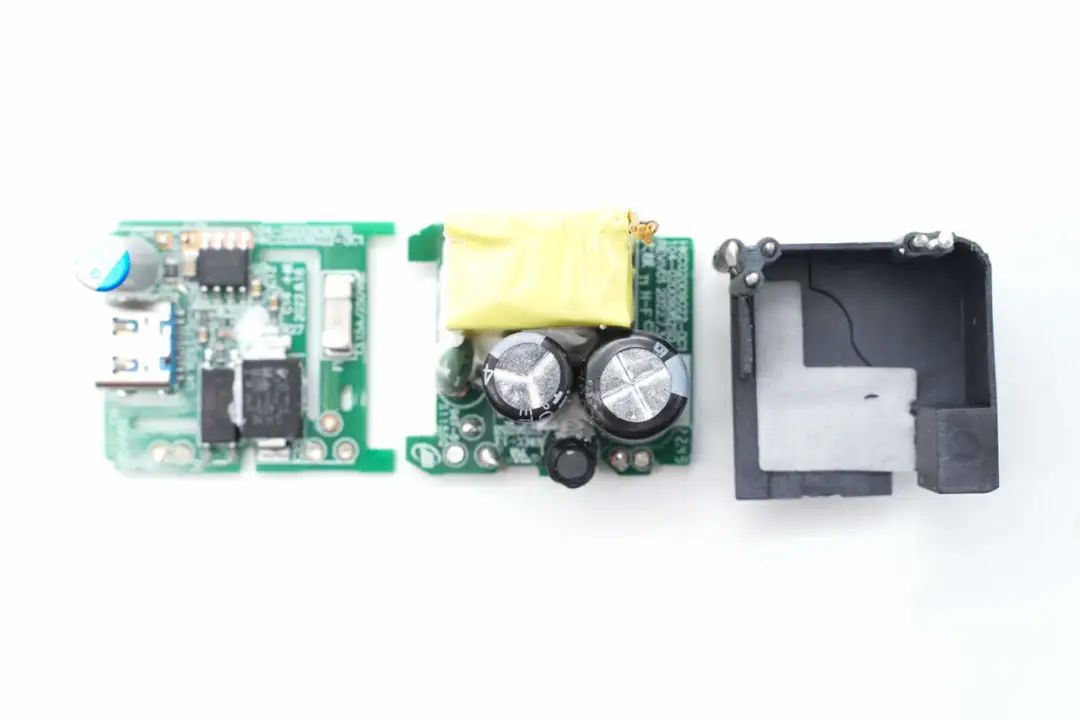

焊接拆分两块PCBA之间的连接，两块PCB通过塑料支架隔离绝缘。

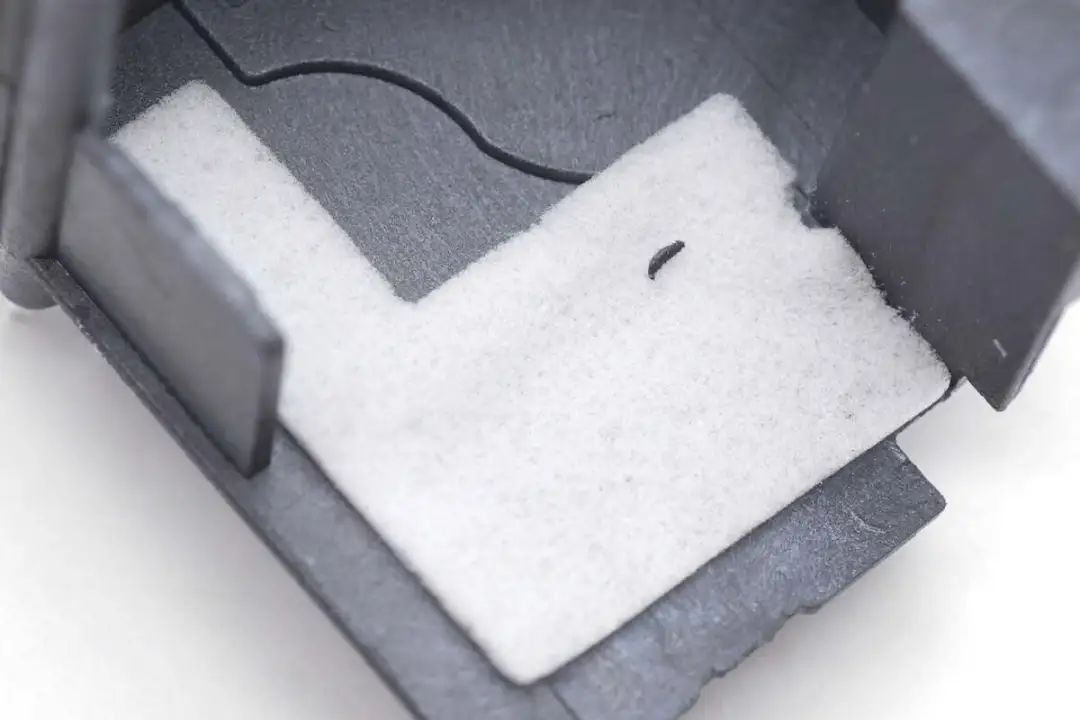

对应电解电容的位置粘贴泡棉。
通过对PCBA模块的观察发现，航嘉20W充电器通过两块小板分别焊接初级主控芯片和次级同步整流芯片，将主要发热元件分开放置，避免积热，降低温升。充电器采用QR开关电源架构设计，输出电压由协议芯片通过光耦反馈，控制USB-C接口的输出电压。下面我们就从输入端开始了解各个器件。

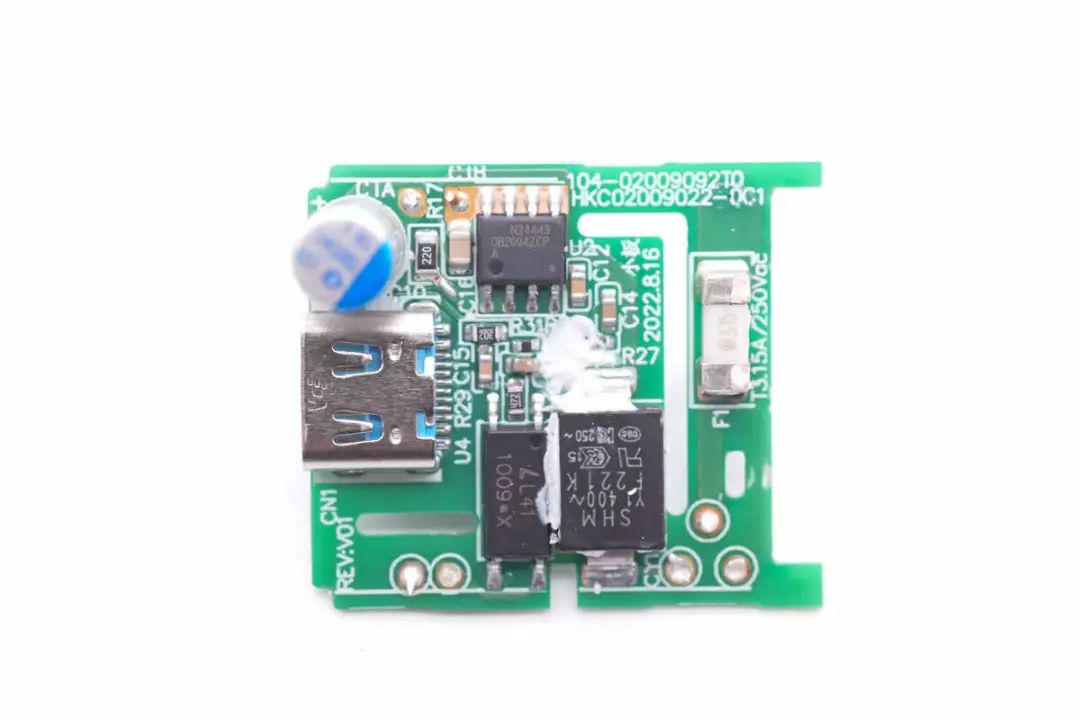

在输入端小板上焊接同步整流芯片，输出滤波电容，反馈光耦，贴片Y电容以及输入保险丝。

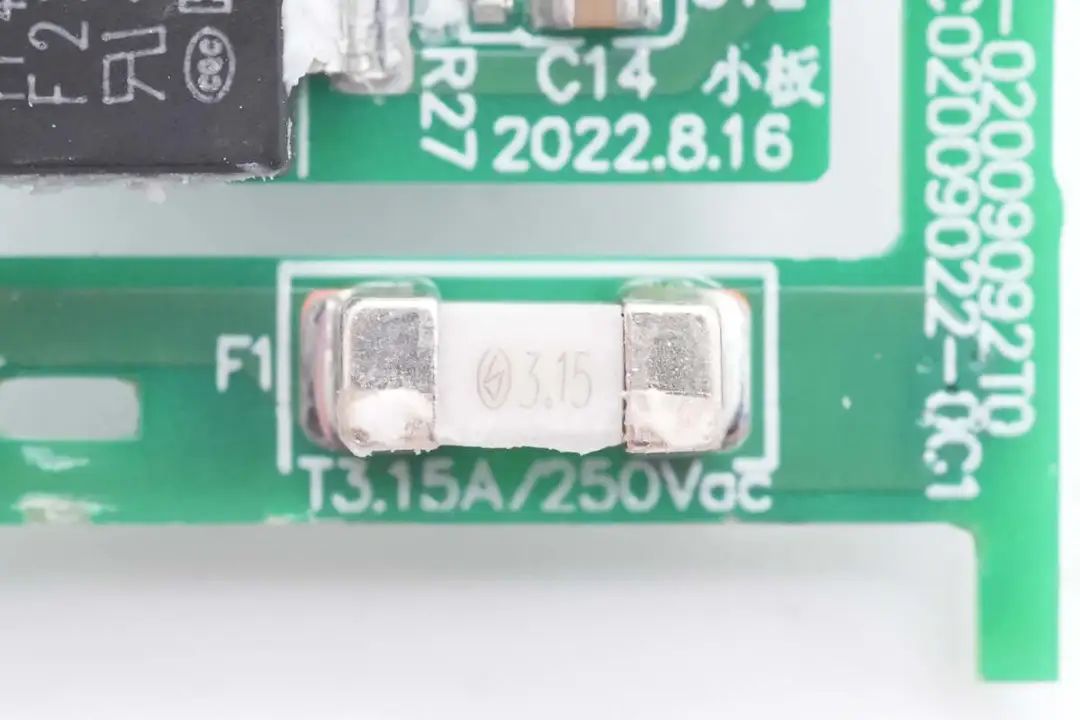

输入端延时保险丝来自贝特电子，规格为3.15A 250V。
交流输入通过塑料支架的排针，连接到另外一块PCB上。

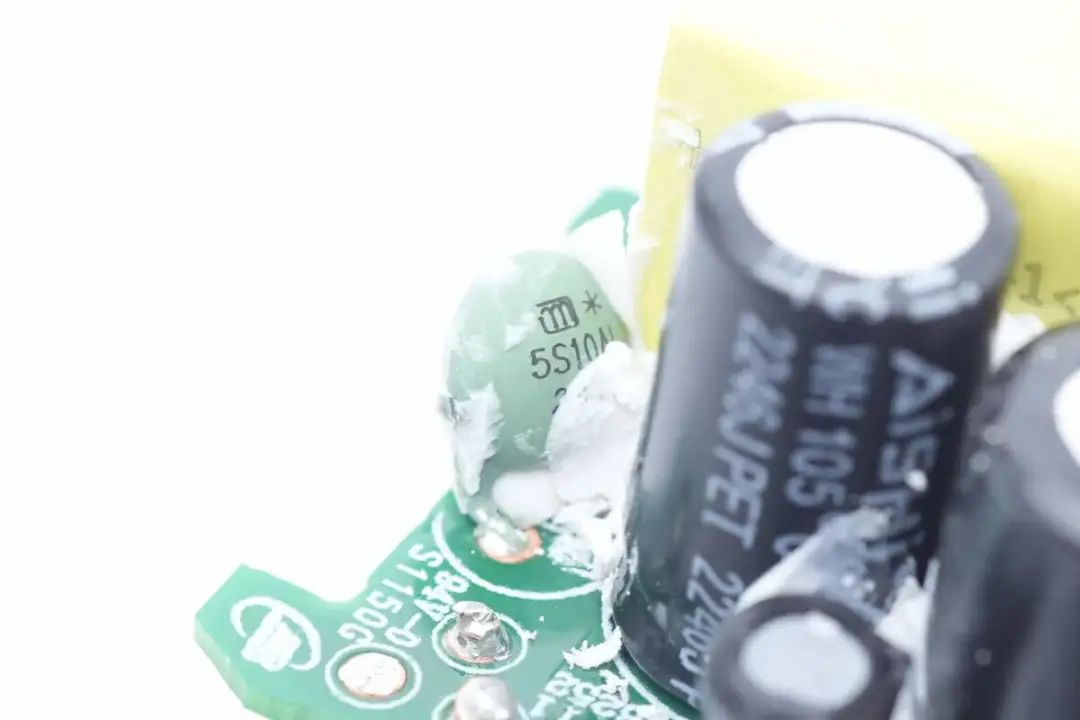

NTC热敏电阻来自久尹，用于抑制上电的浪涌电流。

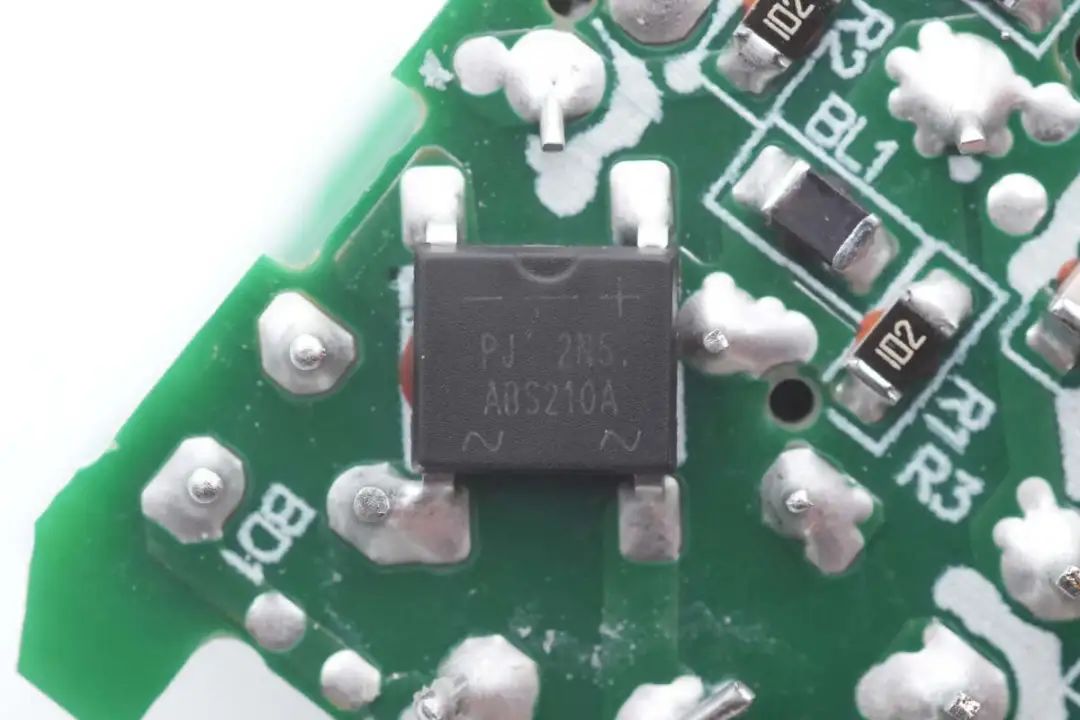

整流桥型号ABS210A，规格为2A 1000V。

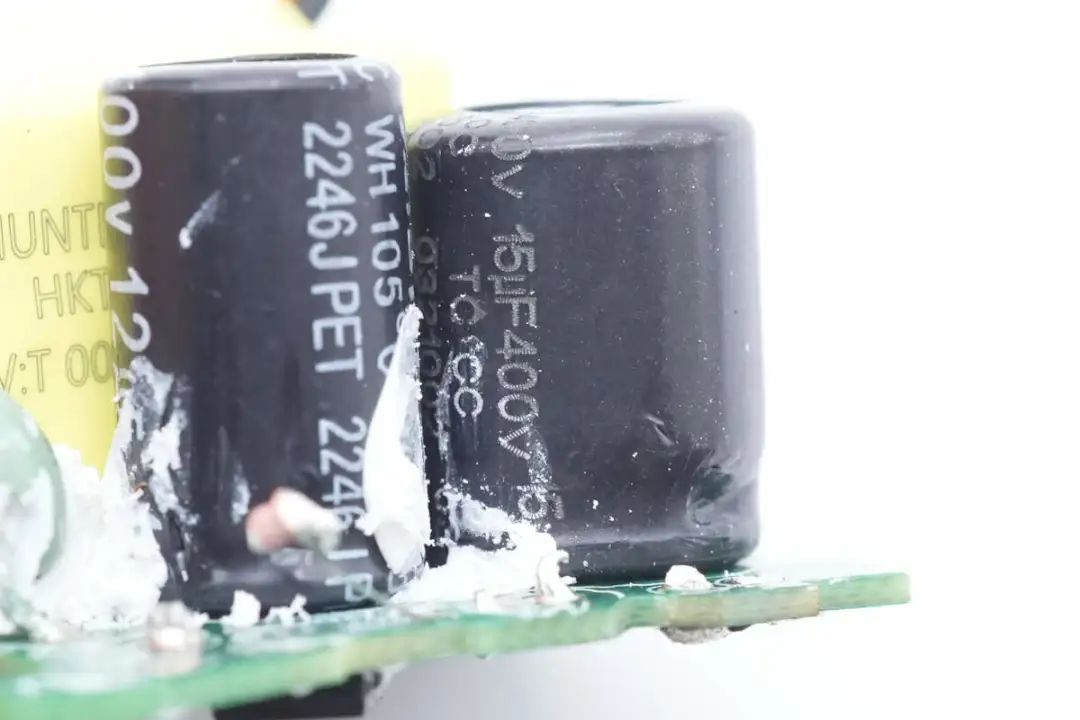

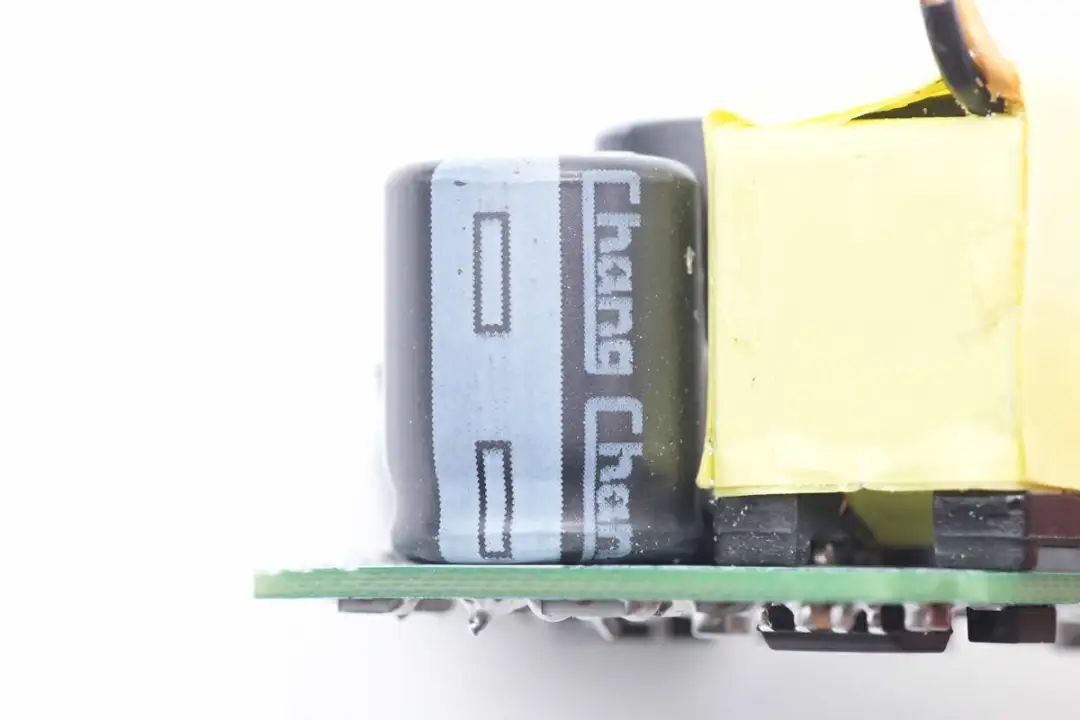

高压滤波电容来自华威。
规格为15μF400V。

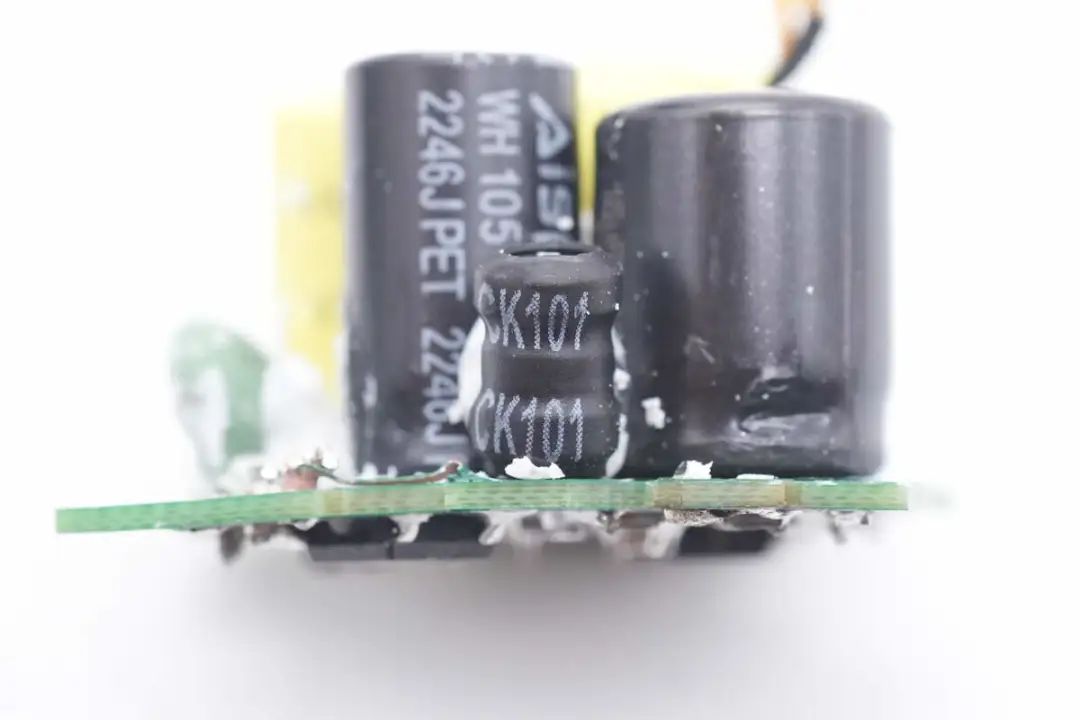

差模电感采用热缩管包裹绝缘。

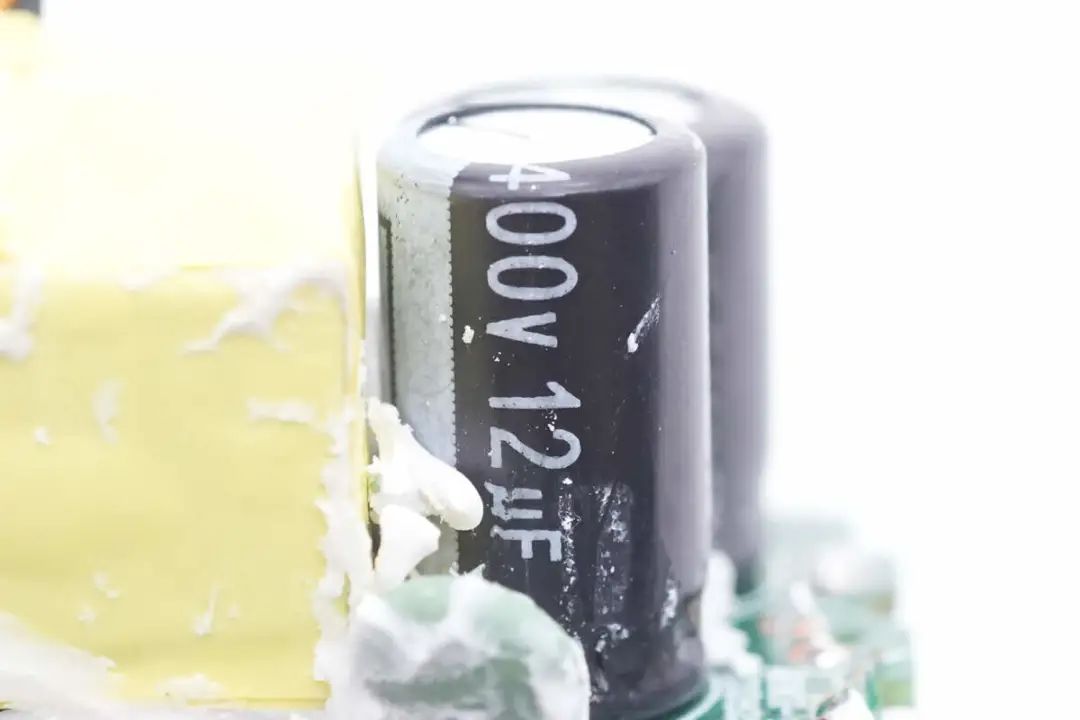

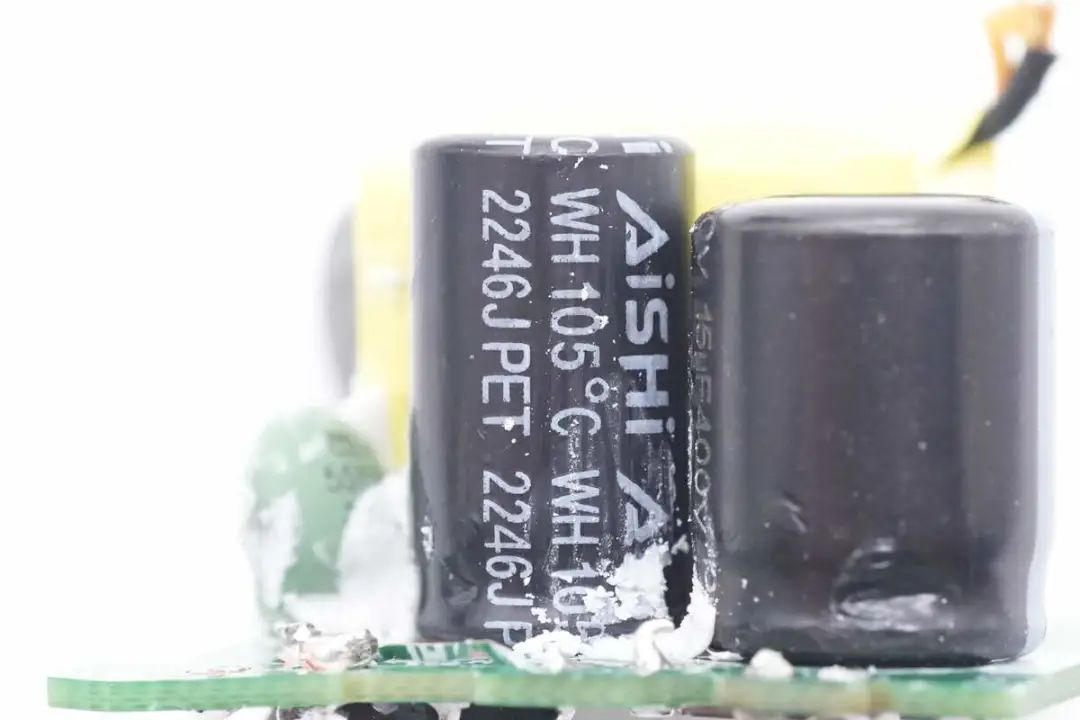

另一颗高压滤波电容来自艾华。
规格为400V12μF。

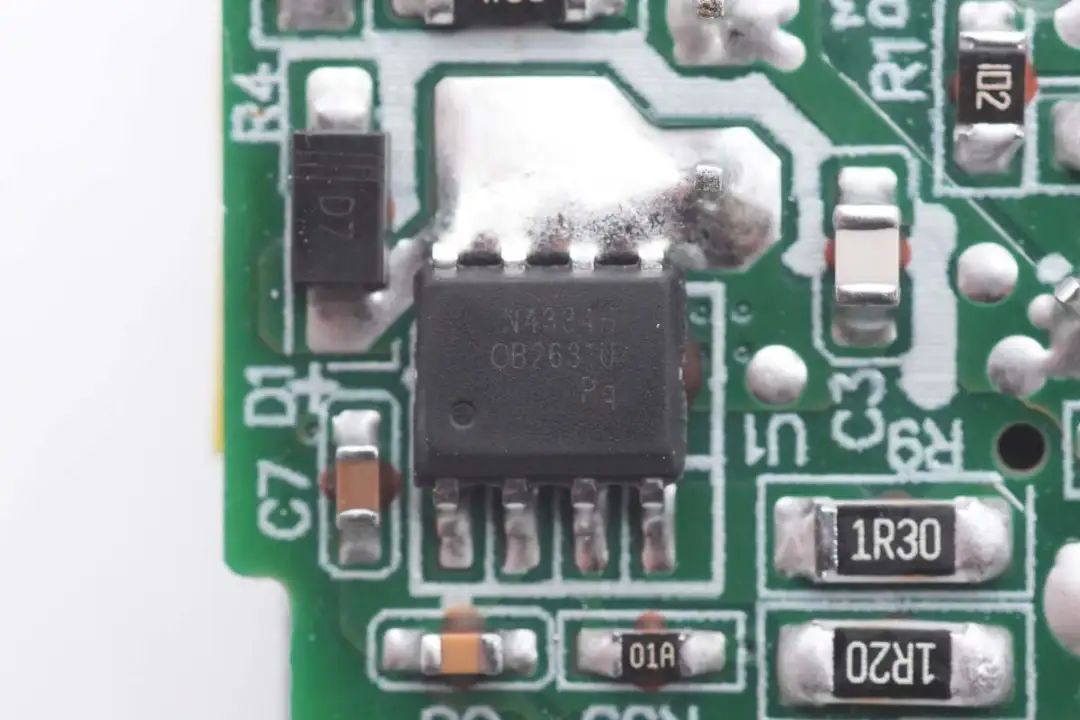

充电器主控芯片采用昂宝OB2631U，内部集成DCM PWM控制器和高压开关管，为高性能低待机功耗以及高性价比开关电源而优化。此外提供完整的保护功能，包括逐周期电流限制，过载保护，欠压闭锁和内部过热保护。适用于PD适配器和其他宽输出范围的适配器。

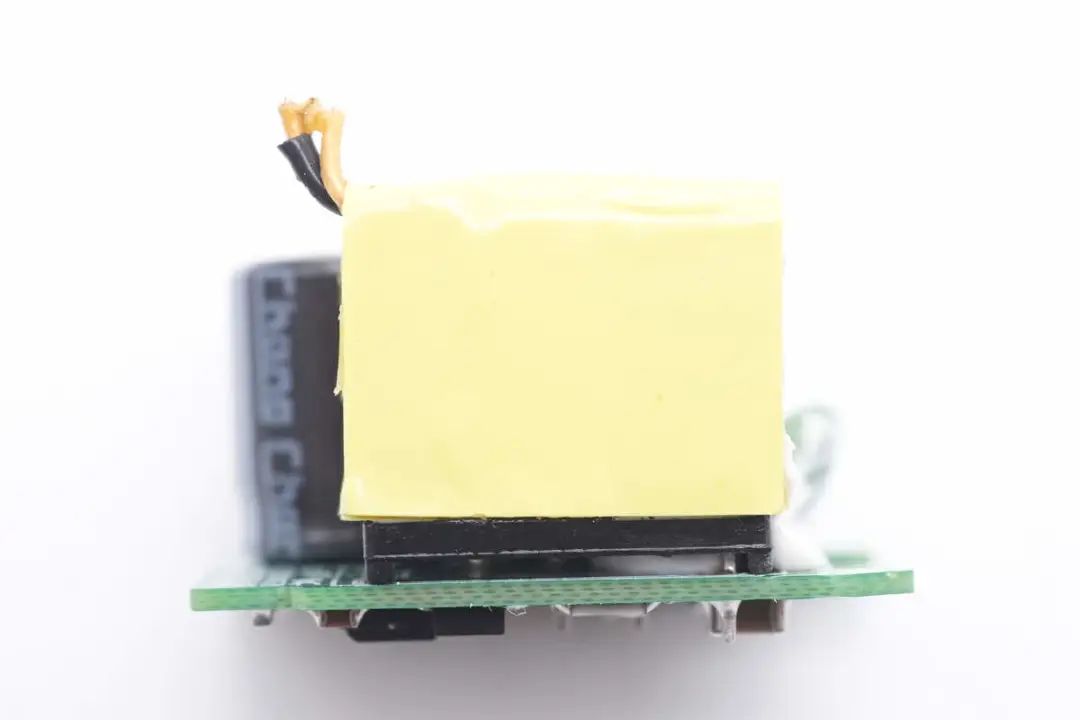

变压器采用胶带粘贴绝缘。

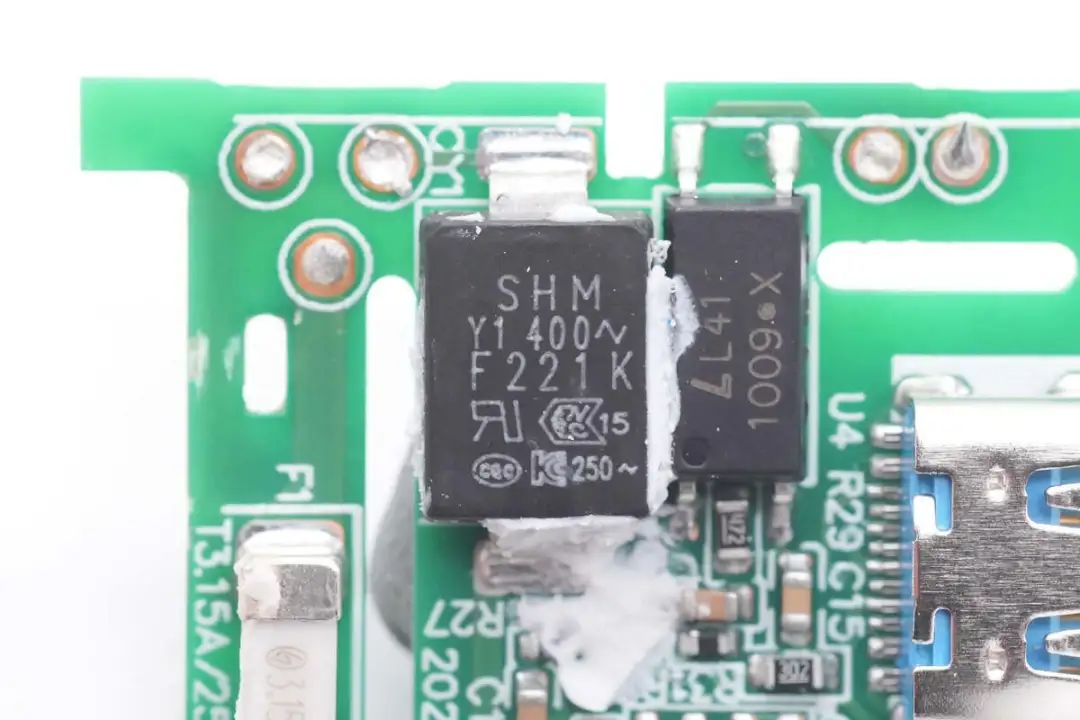

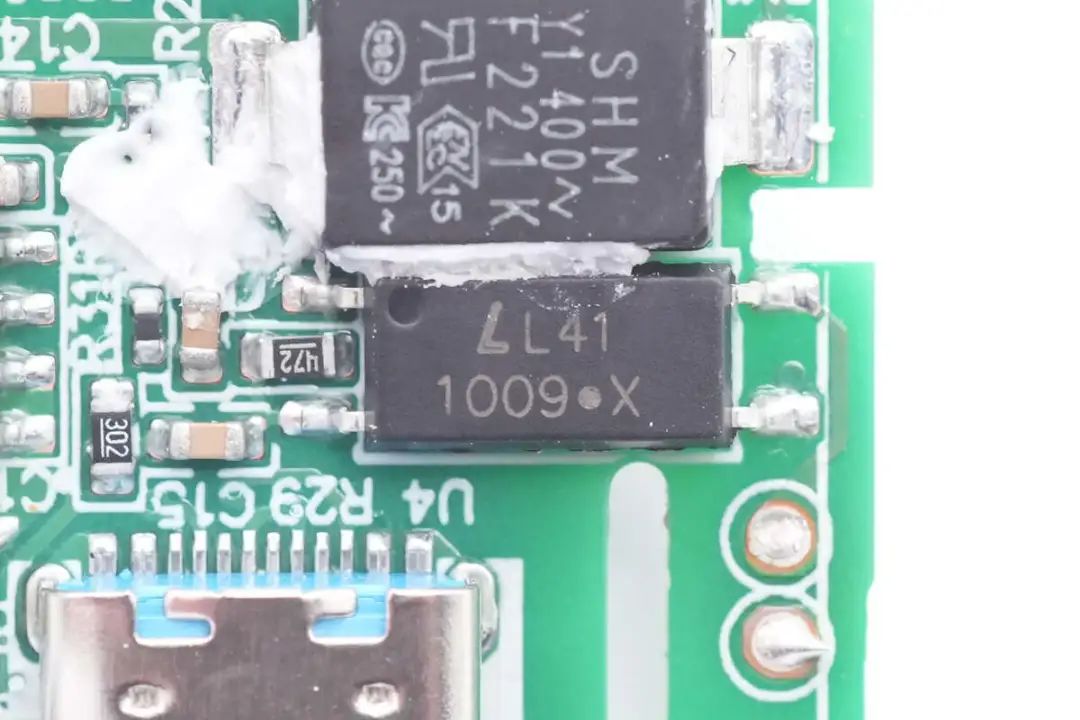

贴片Y电容来自SHM南方宏明。
1009光耦用于输出电压反馈调节。

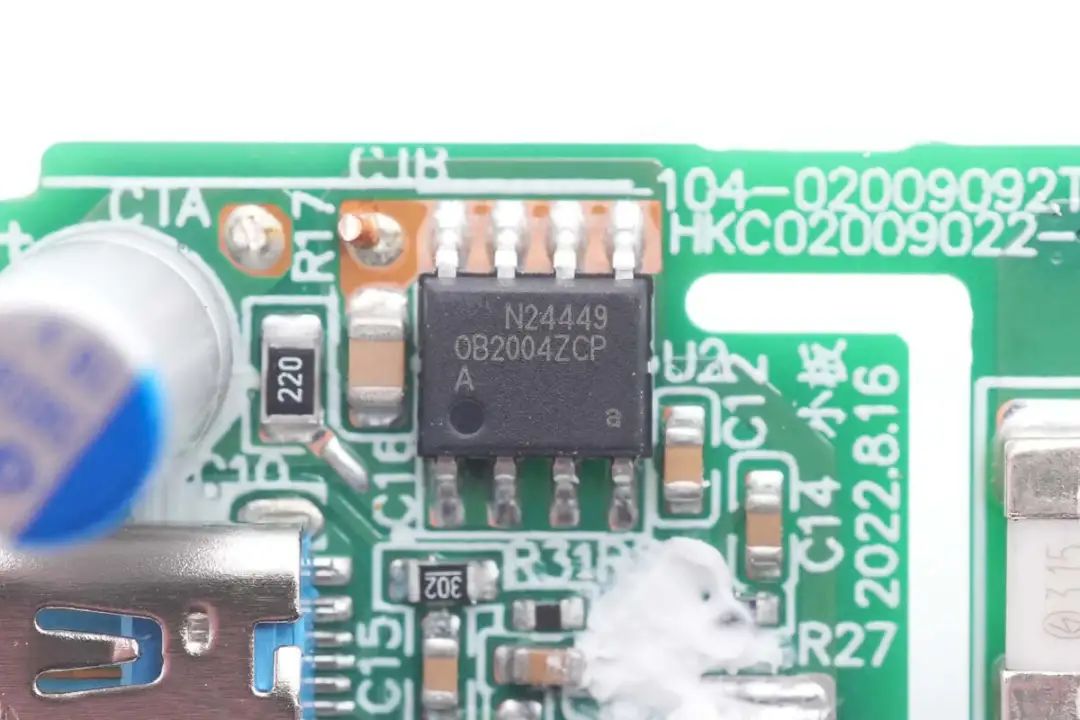

同步整流芯片采用昂宝OB2004ZCP，芯片内置NMOS，支持DCM，QR和CCM工作模式，支持3-12V输出。

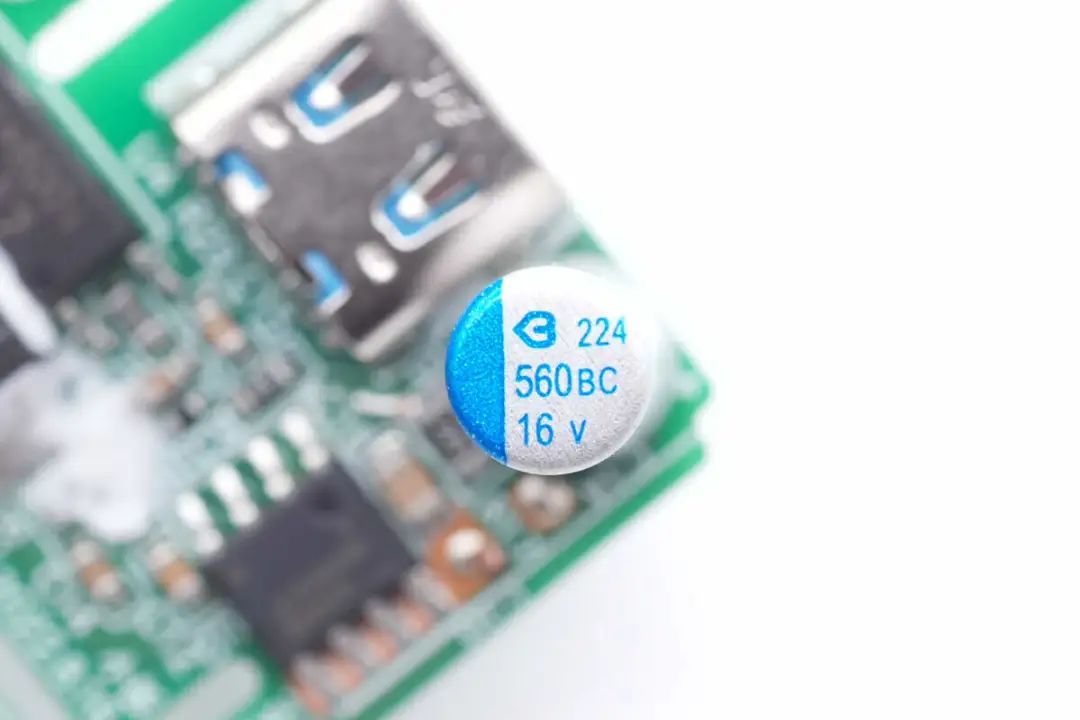

输出滤波电容来自绿宝石，为BC系列固态电容，规格为560μF 16V。

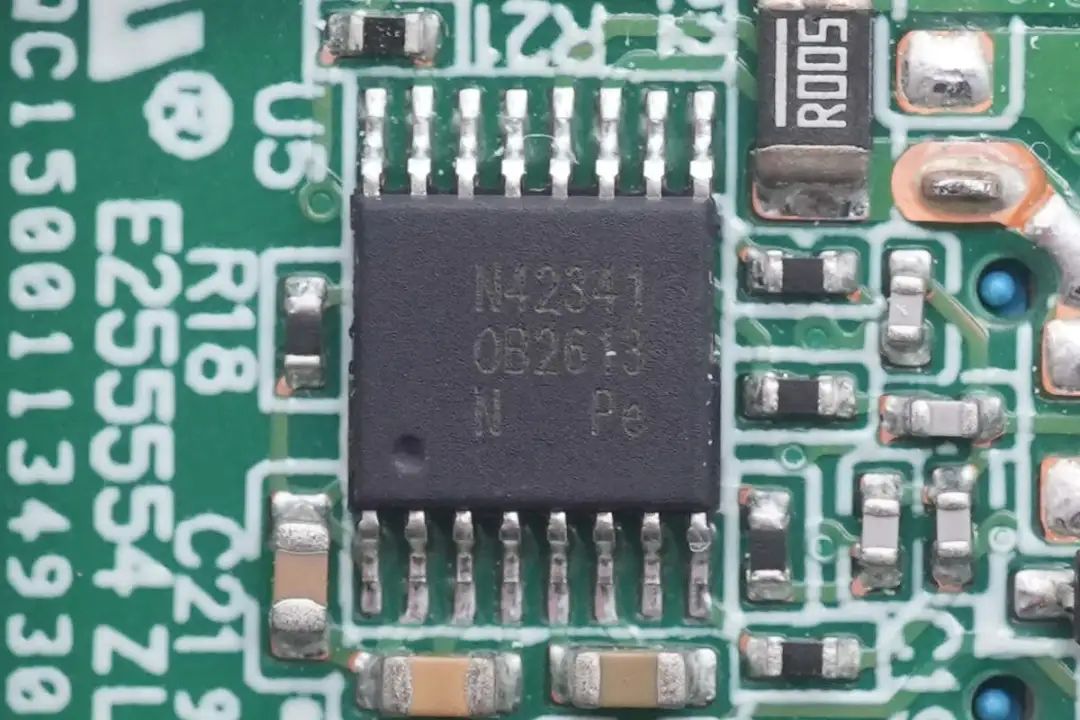

协议芯片为昂宝OB2613，用于支持PD协议和输出电压反馈调节。OB2613是昂宝电子开发的一款高精度高集成度的USB PD控制器， 已于2018年11月获得USB-IF的PD3.0+PPS认证，并于2018年12月通过高通QC4+的测试认证。

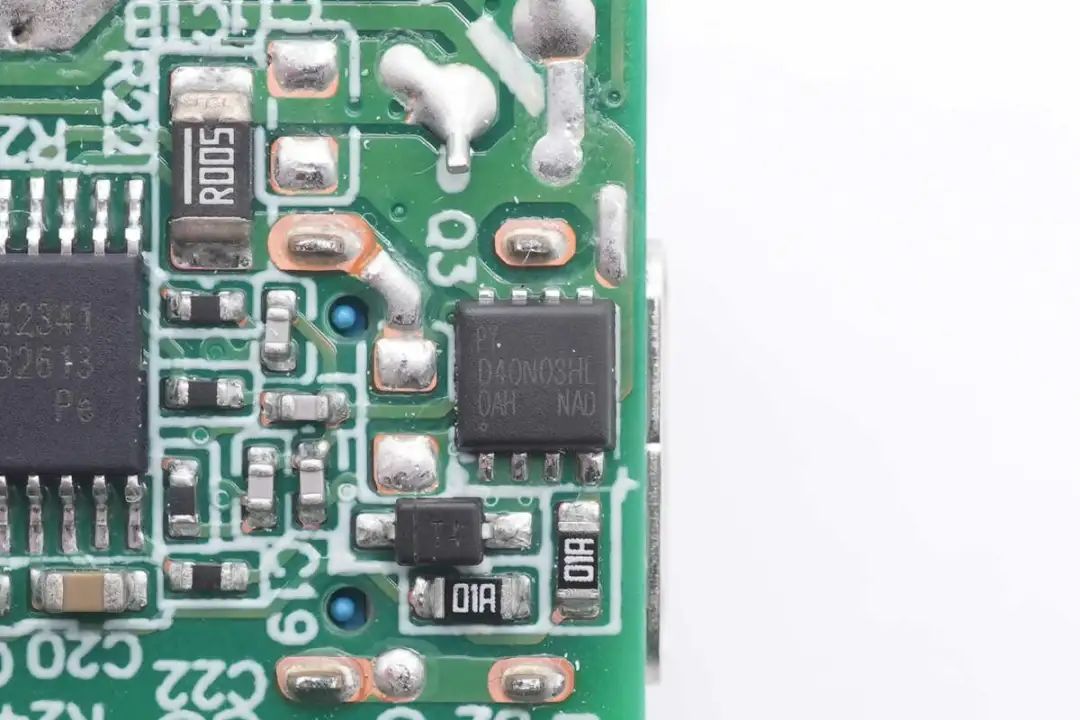

输出VBUS开关管来自PY平伟，丝印D40N03HL。

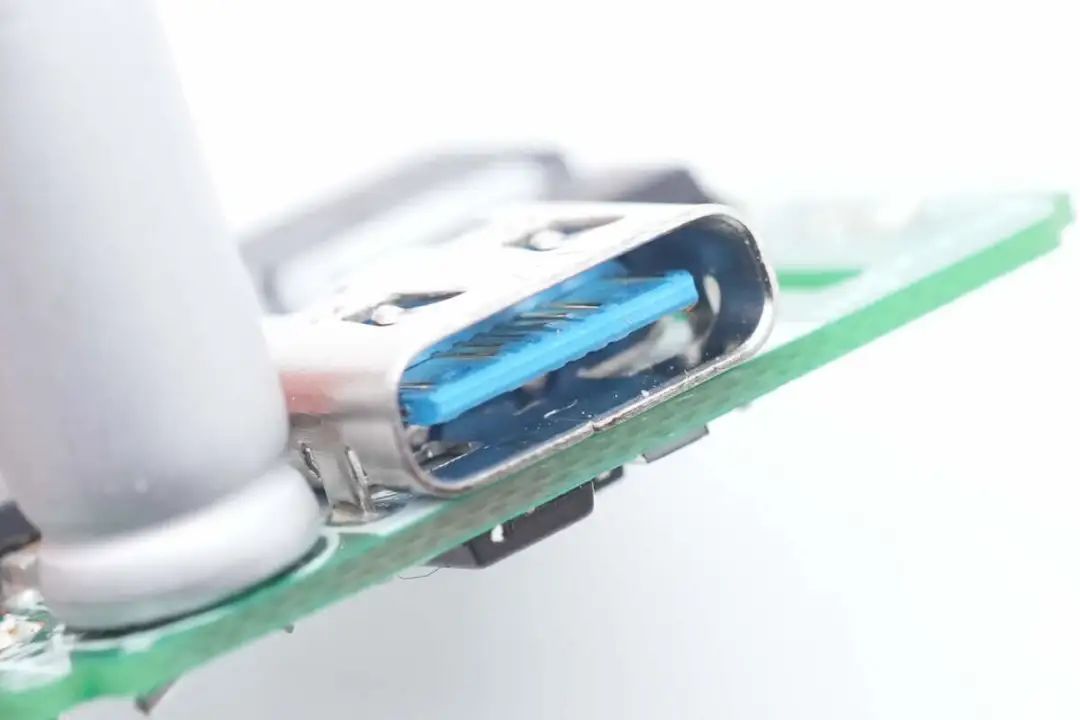

USB-C母座采用过孔焊接固定，蓝色胶芯不露铜。

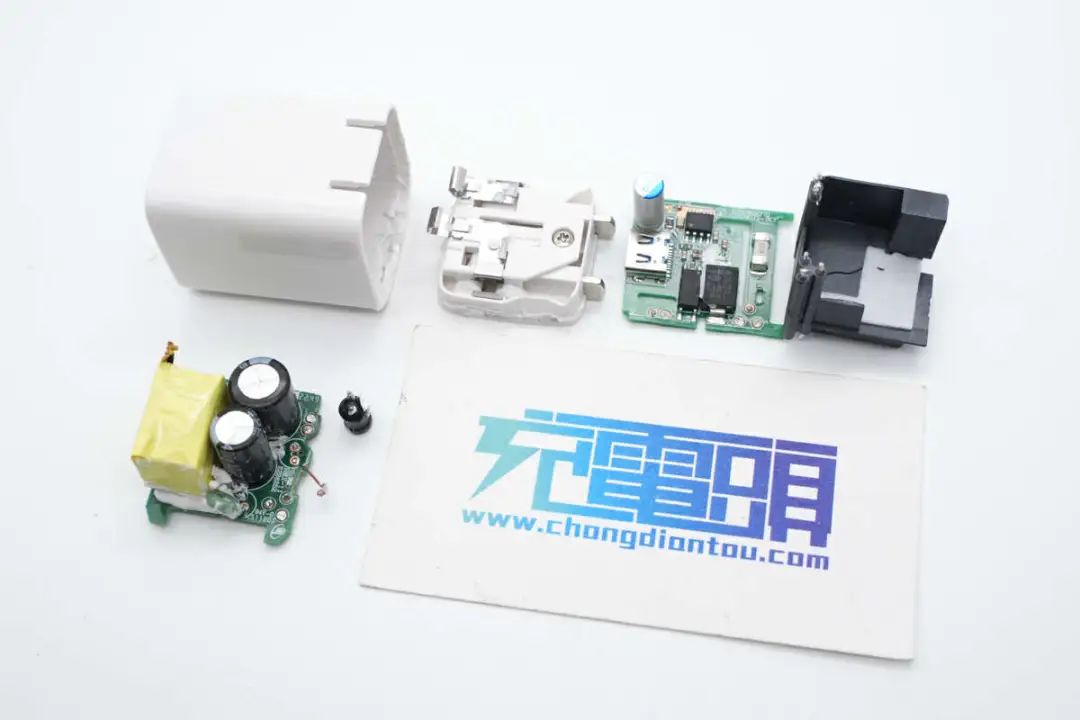

全部拆解一览，来张全家福。
充电头网拆解总结
航嘉这款20W充电器为白色机身，折叠插脚设计，十分便携。充电器为USB-C输出口，具备5V3A、9V2.22A两组固定电压档位，并支持3.3-5.9V3A和3.3-11V2.2A两组PPS电压档位。满足苹果和安卓手机的快充需求。
充电头网通过拆解了解到，航嘉20W氮化镓充电器采用两块PCB组合焊接，中间通过塑料支架穿过的针脚连接，初次级之间通过支架隔离绝缘。内部采用昂宝OB2631+OB2004+OB2613全套PD快充电源方案，输出滤波固态电容来自绿宝石，内部结构和用料都很可靠。
